Produkto tipas	MPPT saulės įkrovos reguliatorius
Prekės ženklas	Dometic
Modelis	SC330
Matmenys (I × A × G)	170 mm × 88 mm × 48 mm
Svoris	305 g
Sistemos vardinė įtampa	12 V
Maksimali saulės kolektorių įtampa (Voc)	32 V
Rekomenduojama saulės galia	75–330 Wp
Maksimali įkrovimo srovė (vidinė baterija)	20 A
Maksimali įkrovimo srovė (starterinė baterija)	10 A
Vidinis saugiklis	30 A (keičiamas)
Budėjimo režimo suvartojimas	6 mA
Suderinamų baterijų tipai	Švino-rūgšties, Gel, AGM, LiFePO4
Pagrindinės funkcijos	MPPT, Bluetooth, IUOU įkrovimo programos, temperatūros kompensavimas, apsauga nuo viršįtampio/žemos įtampos, trumpojo jungimo, poliškumo apsikeitimo
Darbinė temperatūros riba	-20 °C iki 50 °C
Aplinkos drėgmė	≤ 90 %, be kondensato
Priežiūra ir valymas	Valyti drėgna šluoste; reguliariai tikrinti kabelius
Saugumas	Apsauga nuo viršįtampio, žemos įtampos, per aukštos temperatūros, trumpojo jungimo, poliškumo apsikeitimo
Atsarginės dalys ir remonto galimybė	Pridedamas atsarginis saugiklis, keičiamas temperatūros jutiklis
Bendra informacija	Naudojimas viduje/mobiliuose nameliuose (autopriekaibose); montavimą atlieka kvalifikuotas personalas
Garantija	Teisinė garantija

Dažnai užduodami klausimai - SC330 DOMETIC

Kokių tipų baterijas galiu naudoti su SC330 reguliatoriumi?

SC330 yra suderinamas su švino-rūgšties, gelio, AGM ir LiFePO4 baterijomis. Jis netinka NiCd, NiMH ar kitoms baterijoms.

Kaip sukonfigūruoti įkrovimo programą pagal mano baterijos tipą?

Naudokite mažą atsuktuvą, kad nustatytumėte DIP jungiklius pagal vadove pateiktą lentelę. Pavyzdžiui, gelio baterijai nustatykite jungiklius, kaip nurodyta 14,2 V įkrovimo kreivei.

Ką daryti, jei mirksi raudonas LED indikatorius?

Mirksintis raudonas indikatorius rodo klaidą. Žr. vadovo skyrių „Gedimų šalinimas“. Tai gali būti dėl neprijungto temperatūros jutiklio (LiFePO4 baterija) arba sugedusio saugiklio.

Kokia yra rekomenduojama maksimali saulės galia SC330?

Rekomenduojama galia yra 75–330 Wp. Neviršykite 330 Wp, kad nepažeistumėte reguliatoriaus.

Ar reguliatorius veikia su starterine baterija?

Taip, SC330 gali įkrauti papildomą starterinę bateriją (B2) maksimalia 10 A srove. Pirmenybė teikiama vidinei baterijai (B1).

Kaip sumontuoti pateiktą temperatūros jutiklį?

Pritvirtinkite temperatūros jutiklį prie vidinės baterijos neigiamojo gnybto. Tai leidžia reguliatoriui koreguoti įkrovimo įtampą pagal temperatūrą.

Ar galiu naudoti SC330 lauke?

Ne, SC330 yra skirtas naudoti patalpose arba poilsinėje transporto priemonėje. Nelaikykite jo lietuje ar drėgmėje.

Kaip prijungti pasirenkamą TD283 liečiamąjį ekraną?

Prijunkite liečiamąjį ekraną prie reguliatoriaus gnybtų 11 ir 12 (CI magistralės jungtis). Jis rodo įkrovimo duomenis realiu laiku.

Kokia yra vidinio saugiklio keitimo procedūra?

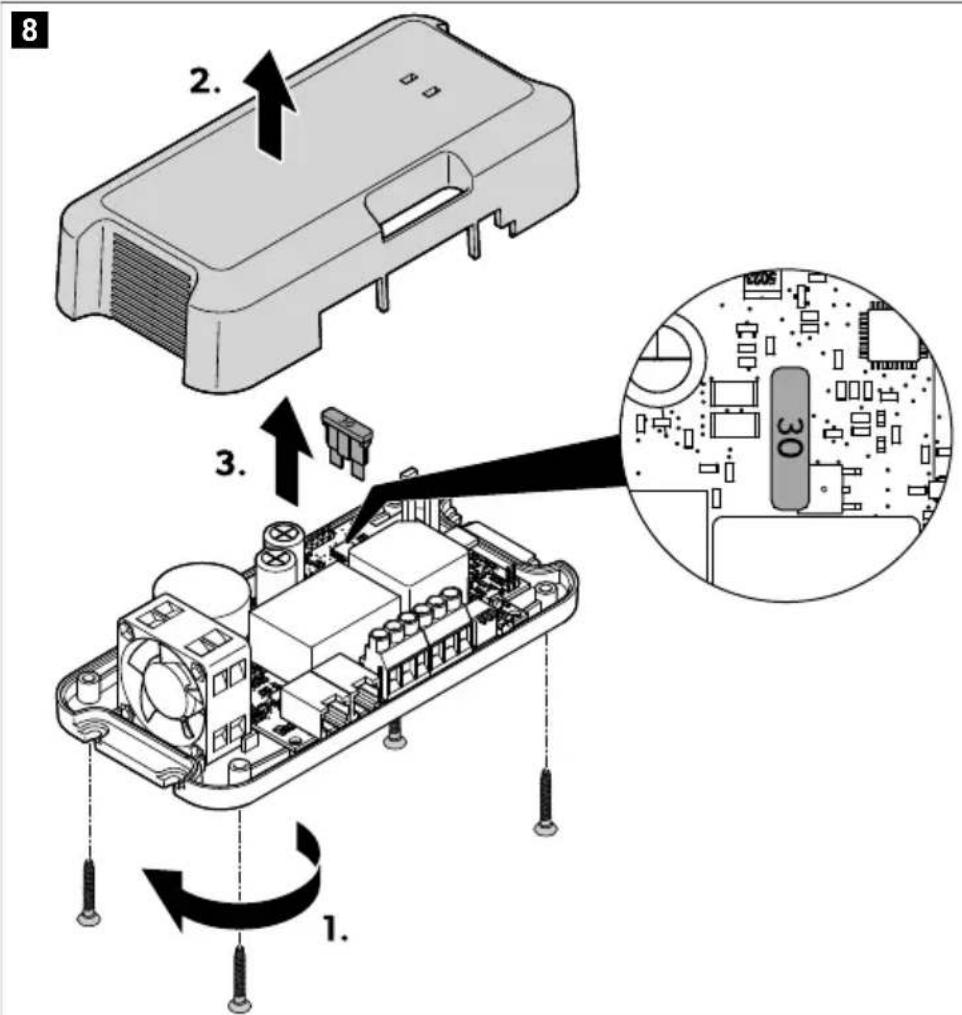

Atjunkite visus maitinimo šaltinius, tada atidarykite korpusą ir pakeiskite 30 A saugiklį pridedamu atsarginiu saugikliu. Šią operaciją gali atlikti tik kvalifikuotas personalas.

Ar reguliatorius turi Bluetooth ryšį?

Taip, SC330 turi integruotą Bluetooth V5.0 LE, kad būtų galima stebėti per SunControl mobiliąją programėlę (pasiekiama „App Store“ ir „Google Play“).

NAUDOJIMO INSTRUKCIJA SC330 DOMETIC

Saulės įkrovos reguliatorius

Montavimo ir naudojimo vadovas.... 495

LV

1 Svarbios pastabos....495 2 Simbolių paaiškinimas....495 3 Bendrosios saugos instrukcijos....496 4 Tikslinė grupė....499 5 Pristatoma komplektacija....499 6 Priedai....499 7 Paskirtis....499 8 Techninis aprašymas....500 9 Montavimas....504 10 Naudojimas....511 11 Valymas ir priežiūra....512 12 Gedimų nustatymas ir šalinimas....513 13 Utilizavimas....514 14 Garantija....515 15 Techniniai duomenys....515

1 Svarbios pastabos

Atidžiai perskaitykite šią instrukciją ir sekite visas instrukcijas, nurodymus ir perspėjimus, pateiktus šiame gaminio vadove, ir griežtai jų laikykitės, kad užtikrintumėte, jog šis gaminys visada bus įrengtas, naudojamas ir prižiūrimas tinkamai. Ši instrukcija PRIVALO likti šalia šio gaminio.

Naudodamiesi šiuo gaminiu patvirtinate, kad atidžiai perskaitėte visas instrukcijas, nurodymus ir perspėjimus ir suprantate dokumente išdėstytas sąlygas bei sutinkate jų laikytis. Šį gaminį sutinkate naudoti tik pagal numatytąją paskirtį ir taip, kaip nurodo šioje gaminio instrukcijoje pateiktos instrukcijos, nurodymai ir perspėjimai, taip pat laikydamiesi laikomų teisių ir teisės aktų. Nesusipažinus su šioje instrukcijoje pateiktomis instrukcijomis ir perspėjimais ir jų nesilaikius galite susižaloti patys ir sužaloti kitus asmenis, pažeisti gaminį arba pridaryti žalos kitai netoliese esančiai nuosavybei. Ši gaminio instrukcija, taip pat ir instrukcijos, nurodymai, perspėjimai ir kiti susiję dokumentai, gali būti keičiami ir atnaujinami. Norėdami gauti naujausios informacijos apie gaminį, apsilankykite adresu documents.dometic.com.

2 Simbolių paaiškinimas

PAVOJUS!

nurodo pavojingą situaciją, kurios neišvengus gresia mirtinas arba sunkus sužalojimas.

ĮSPĖJIMAS!

nurodo pavojingą situaciją, kurios neišvengus gali grėsti mirtinas arba sunkus sužalojimas.

PERSPĖJIMAS!

nurodo pavojingą situaciją, kurios neišvengus gali grėsti lengvas arba vidutinio sunkumo sužalojimas.

PRANEŠIMAS!

Nurodo situaciją, kurios neišvengus, gresia materialinė žala.

3 Bendrosios saugos instrukcijos

Taip pat laikykitės transporto priemonės gamintojo ir įgaliotų remonto dirbtuvių išduotų saugos instrukcijų ir nurodymų.

ĮSPĖJIMAS! Elektros srovės pavojus

• Prietaisą montuoti ir atjungti gali tik kvalifikuoti darbuotojai.
• Nenaudokite prietaiso, jei jis pastebimai pažeistas.
• Jeigu šio prietaiso laidas pažeistas, reikia pakeisti maitinimo laidą, siekiant užkirsti kelią pavojui dėl saugos.
• Šį prietaisą gali taisyti tik kvalifikuotas personalas. Netinkamai remontuojant gali kilti rimtas pavojus.
• Jeigu išardote prietaisą: Atjunkite visas jungtis. Įsitikinkite, kad įvestyse ir išvestyse nėra jokios įtampos.
• Nenaudokite prietaiso drėgnomis sąlygomis ir nepamerkite į jokį skystį. Laikykite sausoje vietoje.
• Naudokite tik gamintojo rekomenduojamus priedus.
• Jokiu būdu nemodifikuokite ir neadaptuokite jokių komponentų.
• Atjunkite prietaisą nuo maitinimo šaltinio:

Prieš kiekvieną valymą ir techninę priežiūrą

Po naudojimo

Prieš keičiant saugiklius

Prieš atliekant elektros suvirinimo darbus arba elektros sistemos darbus

ĮSPĖJIMAS! Pavojus sveikatai

• Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir fizinių, sensorinių arba psichikos sutrikimų turintys arba stokojantys patirties ir žinių asmenys, jeigu jie yra prižiūrimi arba instruktuojami dėl šio prietaiso naudojimo saugiai ir suvokia jo keliamus pavojus.
• Elektros prietaisai nėra žaislai. Visada laikykite ir naudokite prietaisą mažiems vaikams nepasiekiamoje vietoje.
• Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu.
• Vaikams draudžiama šį prietaisą valyti ir atlikti jo techninę priežiūrą be suaugusiųjų priežiūros.

PRANEŠIMAS! Žalos pavojus

• Prieš paleisdami įsitikinkite, kad tipo etiketėje nurodyta įtampa sutampa su jūsų maitinimo šaltinio įtampa.
• Įsitikinkite, kad kiti objektai negalėtų sukelti prietaiso kontaktų trumpojo jungimo.
• Užtikrinkite, kad neigiami ir teigiami poliai niekada nesusiliestų.

3.1 Saugus prietaiso montavimas

PAVOJUS! Sprogimo pavojus

Niekada nemontuokite prietaiso vietose, kuriose yra dujų ar dulkių sprogimo rizika.

ĮSPĖJIMAS! Sužalojimų rizika

- Prietaisas turi būti sumontuotas ir pritvirtintas taip, kad negalėtų nukristi.

- Statydami prietaisą į vietą, įsitikinkite, kad visi kabeliai tinkamai pritvirtinti, kad būtų išvengta bet kokio apvirtimo pavojaus.

PRANEŠIMAS! Žalos pavojus

• Nestatykite prietaiso arti šilumos šaltinių (šildytuvų, tiesioginės saulės šviesos, dujinių viryklių ir pan.).
• Prietaisą sumontuokite sausoje vietoje, kurioje jis būtų apsaugotas nuo vandens tiškalų.

3.2 Sauga jungiant prietaisą elektriniu būdu

PAVOJUS! Elektros srovės pavojus

Jei dirbate su elektros sistemomis, pasirūpinkite, kad šalia jūsų būtų asmuo, kuris kritiniais atvejais galėtų padėti.

ĮSPĖJIMAS! Elektros srovės pavojus

• Atsižvelkite į rekomenduojamus kabelių skerspjūvius.
• Kabelius išdėstykite taip, kad jų negalėtų pažeisti durys arba gaubtas. Sutraiškyti kabeliai gali sukelti rimtų sužalojimų.

PRANEŠIMAS! Žalos pavojus

• Naudokite ortakius ar kabelių kanalus, jei reikia kloti kabelius per metalines plokštes ar kitas plokštes su aštriais kraštais.
• Negalima tiesti kabelio taip, kad jis būtų laisvas ar stipriai sulenktas. • Patikimai priveržkite kabelius.
• Kabelių netraukite.

3.3 Saugus prietaiso naudojimas

ĮSPĖJIMAS! Sprogimo pavojus

• Naudokite prietaisą tik uždarytuose, gerai vėdinamuose kambariuose.
• Nenaudokite prietaiso šiomis sąlygomis: - sūrioje, šlapioje ar drėgnoje aplinkoje; - šalia ėsdinančių dūmų; - šalia degiųjų medžiagų; - vietose, kuriose yra sprogimo pavojus.

ĮSPĖJIMAS! Elektros srovės pavojus

• Atkreipkite dėmesį į tai, kad prietaiso dalys vis tiek gali praleisti įtampą, net jei saugiklis perdegė.
• Kol naudojate prietaisą, neatjunkite jokių kabelių.

PRANEŠIMAS! Žalos pavojus

• Įsitikinkite, kad prietaiso įsiurbiamo ir išleidžiamo oro angos neuždengtos.
• Užtikrinkite gerą vėdinimą.
• Prietaisas turi būti apsaugotas nuo lietaus.

3.4 Saugos atsargumo priemonės tvarkant akumuliatorius

ĮSPĖJIMAS! Sužalojimų rizika

• Akumuliatoriuose yra agresyvių ir ėdžiųjų rūgščių. Neleiskite akumuliatoriaus skysčiui patekti ant kūno. Jei visgi ant odos patenka akumuliatoriaus skysčio, tą kūno vietą gerai nuplaukite vandeniu. Dėl rūgšties patyrę sužalojimų nedelsiant kreipkitės į gydytoją.
• Dirbdami su akumuliatoriais, nedėvėkite metalinių daiktų, pvz., laikrodžių arba žiedų. Rūgštiniai švino akumuliatoriai gali sukelti trumpąjį jungimąsi ir rimtai sužaloti. Naudokite tik izoliuotus įrankius.
• Dirbdami su akumuliatoriais dėvėkite apsauginius akinius ir apsauginius drabužius. Dirbdami su akumuliatoriais nelieskite akių.

PERSPĖJIMAS! Sprogimo pavojus

• Niekada nebandykite įkrauti sušalusio arba sugedusio akumuliatoriaus. Akumuliatorių laikykite neužšąlančioje vietoje ir palaukite, kol jis prisitaikys prie aplinkos temperatūros. Tada pradėkite įkrauti.
• Šalia variklio arba akumuliatoriaus nerūkykite, nenaudokite atviros liepsnos ir nekelkite kibirkščių.

PRANEŠIMAS! Žalos pavojus

• Naudokite tik įkraunamus akumuliatorius. - Apsaugokite akumuliatorių, kad ant jo neužkristų metalinės dalys. Tai gali sukelti kibirkštis arba trumpąjį akumuliatoriaus ar kitų elektrinių dalių jungimąsi. - Prijungdami akumuliatorių įsitikinkite, kad poliškumas teisingas. - Vadovaukitės akumuliatoriaus gamintojo nurodymais, taip pat sistemos arba transporto priemonės, kurioje akumuliatorius naudojamas, gamintojo nurodymais. - Jei akumuliatorių reikia išimti, pirmiausia atjunkite įžeminimo jungtį. Prieš išimdami akumuliatorių atjunkite visas jungtis ir elektros energiją vartojančius prietaisus. - Laikyti padėkite tik visiškai įkrautus akumuliatorius. Laikomus akumuliatorius reguliariai įkraukite. • Neneškite akumuliatoriaus už gnybtų.

Saugos įspėjimai dirbant su ličio akumuliatoriais

PERSPĖJIMAS! Sužalojimų rizika

Naudokite tik akumuliatorius su integruota priežiūros sistema ir elementų balansavimu.

PRANEŠIMAS! Žalos pavojus

• Akumuliatorių montuokite tik aplinkoje, kurios temperatūra siekia bent 0 °C.
• Akumuliatorių stenkitės pernelyg daug neiškrauti.

Saugos atsargumo priemonės tvarkant švino rūgšties akumuliatorius

PERSPĖJIMAS! Pavojus sveikatai

Akumuliatoriaus viduje esantis vandens ir rūgšties skystis gali garuoti ir skleisti rūgštinį kvapą. Akumuliatorių naudokite tik gerai vėdinamoje vietoje.

PRANEŠIMAS! Žalos pavojus

• Akumuliatorius neužsandarintas. Neapverskite akumuliatoriaus ant šono arba aukštyn kojomis. Akumuliatorių statykite ant horizontalaus paviršiaus.
• Reguliariai tikrinkite atvirų rūgštinių švino akumuliatorių rūgšties lygį.
• Pernelyg daug iškrautus rūgštinius švino akumuliatorius nedelsiant įkraukite, kad išvengtumėte sulfatacijos.

4 Tikslinė grupė

Elektros liniją prijungti leidžiama kvalifikuotam elektrikui, turinčiam elektros įrangos montavimo ir eksploatavimo praktinių įgūdžių bei žinių ir baigusiam saugos mokymo kursą apie tai, kaip atpažinti darbe kylančius pavojus ir nuo jų apsisaugoti. Be to, šis asmuo turi būti susipažinęs su šalyje, kurioje montuojama ir (arba) naudojama įranga, taikomomis taisyklėmis ir dalyvavęs saugos mokymuose, kad galėtų nustatyti ir išvengti susijusių pavojų.

5 Pristatoma komplektacija

Aprašymas Kiekis
Saulės įkrovos reguliatorius 1
Temperatūros jutiklis 1
Atsarginis saugiklis (30 A) 1
WAGO jungtis SC330: 1	SC480: 2
Montavimo varžtas 4
Trumpas naudojimo vadovas 1
Montavimo ir naudojimo vadovas (tik skaitmeninė versija) 1

6 Priedai

Aprašymas Nuor. nr.

TD283 jutiklinis ekranas 9620013272

7 Paskirtis

Saulės kroviklis skirtas užtikrinti tinkamą namelio akumuliatoriaus įkrovimo įtampą, kai įkraunama saulės baterijomis naudojant mikroprocesoriaus valdomas IUOU įkrovimo programas, ir apsaugoti akumuliatorių nuo per didelės įtampos ir pernelyg didelio išsikrovimo.

Be to, saulės kroviklis užtikrina pakankamą užvedimo akumuliatoriaus įkrovos būseną, kad būtų užtikrintas variklio užvedimas.

Saulės kroviklis tinka tik saulės baterijoms valdyti.

Saulės kroviklis netinka kitiems įkrovimo šaltiniams valdyti.

Saulės kroviklis skirtas šių tipų akumuliatoriams įkrauti:

• Rūgštinius švino akumuliatorius - Švino gelio akumuliatorius - Sugeriančio stiklo pluošto demblio (AGM) akumuliatorius • „LiFePO4“ akumuliatorius

Saulės kroviklis neskirtas kitų tipų akumuliatoriams (pvz., NiCd, NiMH ir pan.) krauti.

Saulės kroviklis gali būti naudojamas:

• įrengti poilsinėse transporto priemonėse
• kaip stacionarus ar kilnojamas prietaisas;
• Naudoti patalpose

Saulės kroviklis netinka:

• maitinimui iš elektros tinklo valdyti;
• Naudoti lauke

Prijungtų saulės baterijų atiduodamoji energija neturi viršyti maksimalios išvesties, nurodytos techniniuose duomenyse.

Šis gaminys gali būti naudojamas tik pagal numatytą paskirtį ir vadovaujantis šiomis instrukcijomis.

Šiame vadove pateikiama informacija, reikalinga tinkamam gaminio įrengimui ir (arba) naudojimui. Dėl prasto įrengimo ir (arba) netinkamo naudojimo būdo ar techninės priežiūros gaminys gali netinkamai veikti ir sugesti.

Gamintojas neprisiims atsakomybės už patirtus sužeidimus ar žalą gaminiui, atsiradusią dėl šių priežasčių:

• Neteisingas surinkimas arba prijungimas, įskaitant perteklinę įtampą
• Netinkama techninė priežiūra arba jeigu buvo naudotos neoriginalios, gamintojo nepateiktos atsarginės dalys • Gaminio pakeitimai be aiškaus gamintojo leidimo
• Naudojimas kitais tikslais, nei nurodyta šiame vadove

„Dometic“ pasilieka teisę keisti gaminio išvaizdą ir specifikacijas.

8 Techninis aprašymas

Bendrasis aprašymas

Saulės kroviklis atlieka šias funkcijas:

• mikroprocesoriumi valdomas, turintis IUOU įkrovimo programas su temperatūros kompensavimu įvairiems akumuliatorių tipams;
• maksimalios galios taško stebėjimas (MPPT);
• „Bluetooth“ ryšys duomenų ir funkcijų rodymui mobiliojoje programėlėje.

Saulės kroviklis turi šiuos apsauginius mechanizmus:

• Aukštos įtampos apsauga
• Žemos įtampos apsauga

• Aukštos temperatūros apsauga - Žemos temperatūros apsauga (tik „LiFePO4“ akumuliatoriams su prijungtu temperatūros jutikliu) - Apsauga nuo akumuliatoriaus perkrovos (tik su prijungtu temperatūros jutikliu) - Atvirkštinės srovės apsauga • Apsauga nuo trumpojo jungimo - Apsauga nuo saulės baterijos įvesčių atvirkštinio poliškumo

Temperatūros jutiklis įkrovimo metu stebi akumuliatoriaus temperatūrą, kad atitinkamai valdytų ir pakoreguotų įkrovimo įtampą.

Saulės kroviklis gali būti pritaikytas įvairių tipų namelių akumuliatoriams, naudojant DIP jungiklius.

Pasirinktinai galima prijungti TD283 jutiklinį ekraną (priedą), kad būtų galima rodyti išorinius duomenis ir įkrovimo proceso eigą.

Jungtys ir valdikliai

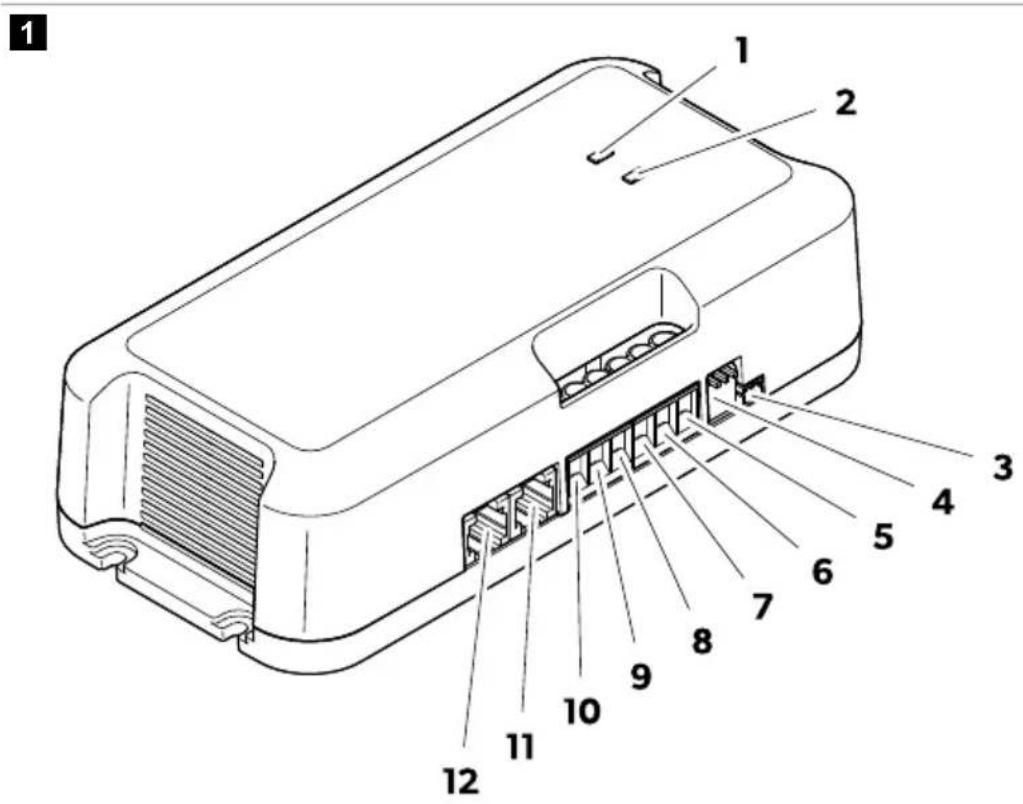

243 lentelė: Jungtys ir valdikliai

Nr. Aprašymas

1 Namelio akumuliatoriaus (B1) būsenos šviesos diodas

2 Užvedimo akumuliatoriaus (B2) būsenos šviesos diodas

3 Jungtis prie temperatūros jutiklio

4 DIP jungikliai namelio akumuliatoriaus tipui nustatyti

5 Jungtis prie užvedimo akumuliatoriaus teigiamojo poliaus

Nr. Aprašymas

6 Jungtis prie namelio akumuliatoriaus teigiamojo poliaus

7 Prijungimas prie teigiamo 1 saulės baterijos poliaus

8 Prijungimas prie teigiamo 2 saulės baterijos poliaus

9 Jungtis prie namelio akumuliatoriaus neigiamojo poliaus

10 Prijungimas prie neigiamo saulės baterijų poliaus

11 Jungtis prie TD283 jutiklinio ekrano (priedai) arba CI-BUS magistralės

12 Jungtis prie TD283 jutiklinio ekrano (priedai) arba CI-BUS magistralės

Šviesos diodų indikatoriai

244 lentelė: Šviesos diodų indikatoriai

Šviesos diodas Büsena	Aprašymas
	Jjungta Akumuliatoriai visiškai jkrauti (100 %)Žalia
	Mirksi Jlkrovimo procesas
Oranžinė Mirksi Jlkrovimo	procesas, įtampa < 12 V
Raudona Mirksi Klaida (žr.	skyrių Gedimų nustatymas ir šalinimas puslapyje 513)

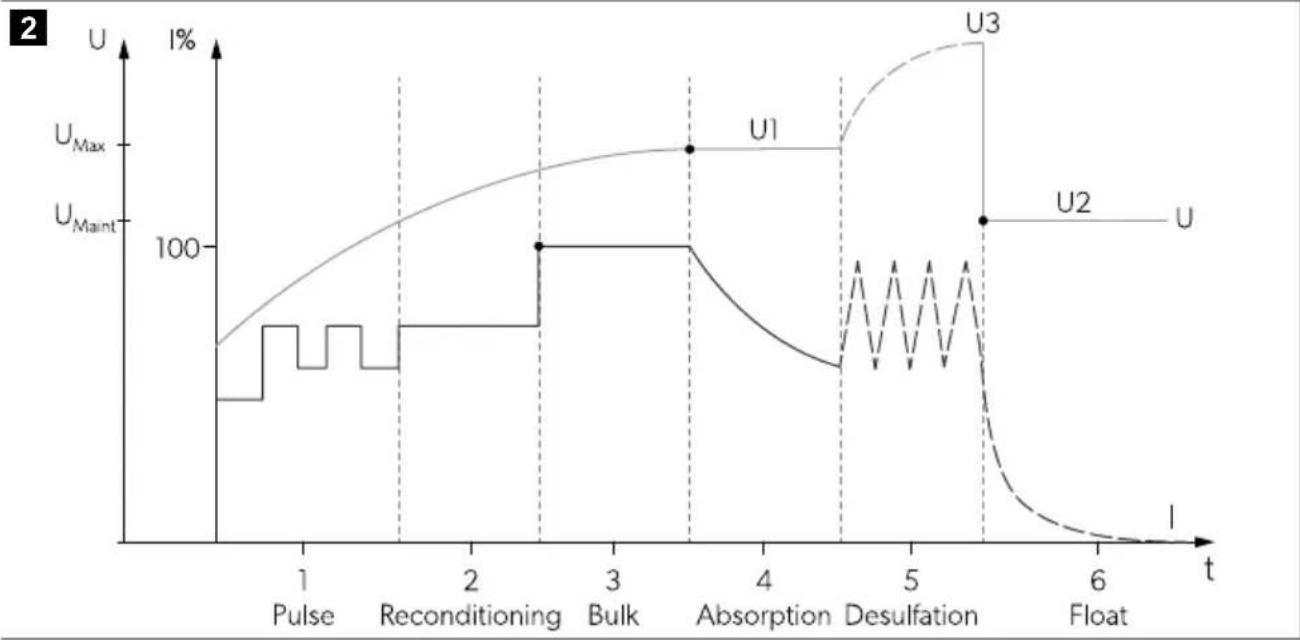

Akumuliatoriaus įkrovimo funkcija

Pagrindinis namelio akumuliatoriaus įkrovimo ciklas pradedamas, kai namelio akumuliatoriaus įtampa nukrinta žemiau nustatytos įkrovimo pradžios įtampos.

Namelio užvedimo akumuliatoriaus pagrindinis įkrovimo ciklas pradedamas šiais atvejais:

• Kai įtampa nukrinta žemiau žemos užvedimo akumuliatoriaus įkrovimo pradžios įtampos (į namelio akumuliatoriaus įkrovimo fazę neatsižvelgiama)
• Kai įtampa nukrinta žemiau užvedimo akumuliatoriaus įkrovimo pradžios įtampos, o namelio akumuliatoriuje prasidėjusi įkrovimo maža srove fazė (plūdinė)

Esant nuo 10,5 V iki 12 V įtampai, bus tiekiama mažesnė srovė (skirtasis laikas 8 h).

3: Nuolatinės srovės fazė (jungtinė)

Namelio akumuliatorius (B1): esant nuo 12 V iki U1 (maksimali pasirinktos įkrovimo kreivės įtampa) įtampai, bus tiekiama maksimali srovė. Maksimali tiekiama srovė priklauso nuo sumontuotų saulės baterijų (Wp) ir naudojamo saulės kroviklio galios:

• SC330: 20 A
• SC480: 30 A

Užvedimo akumuliatorius (B2): esant nuo 12 V iki 14,2 V įtampai, bus tiekiama maksimali 10 A srovė.

4: Nuolatinės įtampos fazė (absorbcija)

Namelio akumuliatorius (B1): kai įtampa lygi U1 (maksimali pasirinktos įkrovimo kreivės įtampa), bus tiekiama pastovi įtampa, lygi U1. Tiekiama srovė sumažės, kai akumuliatoriaus įkrovos būsena (SoC) padidės. Nuolatinės įtampos fazė ribojama priklausomai nuo pasirinktos įkrovimo programos (žr. skyrių „Įkrovimo programos nustatymas“ puslapyje 511).

Užvedimo akumuliatorius (B2): 15 min bus tiekiama 14,2 V nuolatinė įtampa.

5: Desulfacija

PASTABA: Tik AGM2 akumuliatoriams, jei pasirinkta įkrovimo programa (žr. skyrių „Įkrovimo programos nustatymas“ puslapyje 511).

Namelio akumuliatorius (B1): srovė pulsuoja, kol akumuliatoriaus įtampa pakyla iki U3, kad būtų pašalintas sulfatas iš švininių akumuliatoriaus plokštelių ir būtų atkurta akumuliatoriaus talpa. Šis etapas baigiasi, kai pasiekiamas U3 lygis (skirtojo laiko pabaiga po 2 val.).

6: Įkrovimo maža srove etapas (plūdinis)

Namelio akumuliatorius (B1): įkrovimo maža srove etape palaikoma pastovi įtampa (U2), susijusi su pasirinkta įkrovimo kreive. Kai tik akumuliatoriaus įtampa sumažėja iki tam tikros vertės, prietaisas iš naujo vykdo nuolatinės srovės fazę.

Temperatūros jutiklis

Prijungus temperatūros jutiklį, saulės kroviklis pritaiko įkrovimo įtampą (švino akumuliatoriams) arba įkrovimo srovę („LiFePO4“ akumuliatoriams) pagal išmatuotą akumuliatoriaus temperatūrą.

Taikoma švino akumuliatoriams: nesant prijungto temperatūros jutiklio arba jei temperatūros jutiklis sugedęs, įkrovimo įtampa nurodoma kaip 20 °C.

„LiFePO4“ akumuliatoriams: nesant prijungto temperatūros jutiklio, saulės kroviklis neveikia.

9 Montavimas

Montavimo vieta

Pasirinkdami montavimo vietą laikykitės šių instrukcijų:

• Sumontuokite prietaisą šalia akumuliatorių, kad akumuliatoriaus jungiamasis kabelis būtų kuo trumpesnis.
• Įsitikinkite, kad montavimo paviršius tvirtas ir lygus.
• Pasirinkite gerai vėdinamą ir nuo drėgmės bei dulkių apsaugotą vietą.
• Iš visų pusių aplink prietaisą palikite 10 cm tarpą.

Saulės kroviklio montavimas

PRANEŠIMAS! Žalos pavojus

Prieš išgręždami skyles įsitikinkite, kad gręždami, pjaudami ar apdirbdami dilde nepažeisite elektros kabelių ar kitų transporto priemonės dalių.

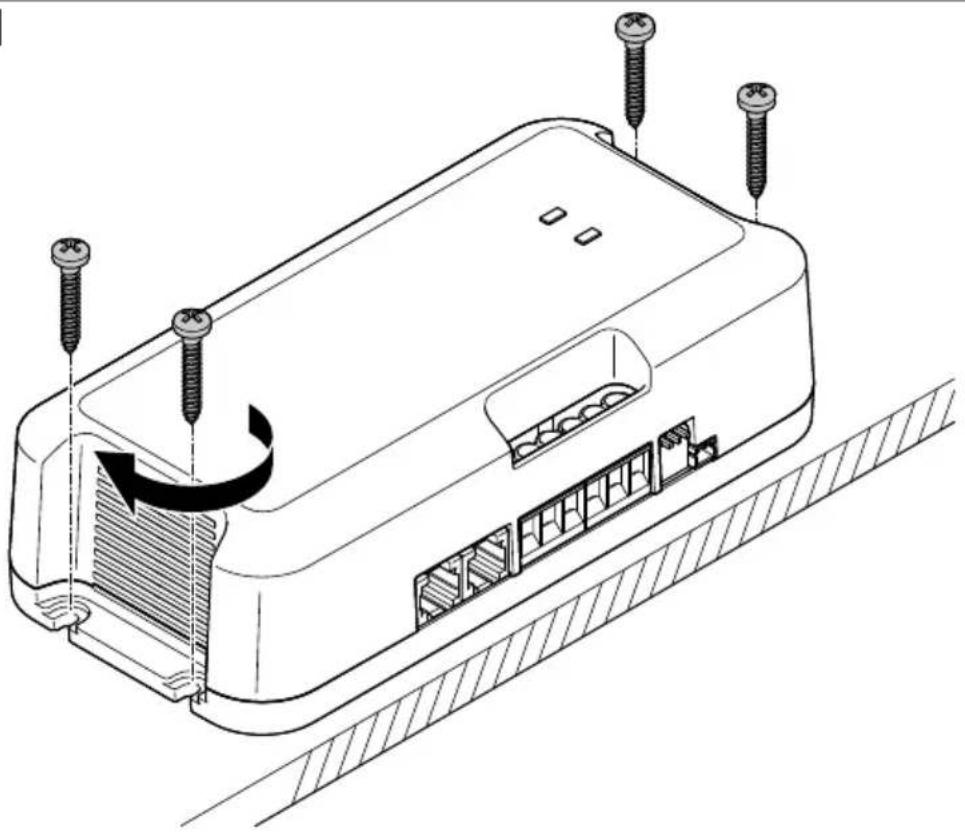

Sumontuokite saulės kroviklį vertikaliai ant sienos naudodami 4 pateiktus varžtus taip, kad gnybtai būtų nukreipti žemyn.

3

ĮSPĖJIMAS! Elektros srovės pavojus

• Montuodami, visiškai uždenkite visas saulės baterijas nepermatoma medžiaga, kad nesigamintų elektra.
• Atsižvelkite į rekomenduojamus kabelių skerspjūvius, kabelių ilgius ir saugiklius.

PERSPĖJIMAS! Gaisro pavojus

Saugiklius dėkite šalia akumuliatorių, kad apsaugotumėte kabelius nuo trumpojo jungimo ir galimo nudegimo.

PRANEŠIMAS! Žalos pavojus

• Nekeiskite poliškumo.
• Nejunkite saulės baterijos neigiamo gnybto prie įžeminimo (važiuoklės). Jungdami prie saulės baterijų neigiamo poliaus visada naudokite saulės kroviklio gnybtą.

Jungdami saulės įkrovos reguliatorių, laikykitės toliau pateiktų nurodymų.

• Namelio akumuliatorių prijunkite prieš prijungdami saulės baterijas.
• Nenaudokite metalinių antgalių. Kabelio galus nuimkite ties 10 mm.
• Kelias saulės baterijas junkite tik lygiagrečiai ir neviršydami vardinės saulės įkrovos reguliatoriaus galios.
• Jei yra du ar daugiau akumuliatorių, lygiagrečiai jungti leidžiama, jei akumuliatoriai yra to paties tipo, galios ir amžiaus. Akumuliatorius prijunkite įstrižai.

• Norėdami užtikrinti akumuliatoriaus vidinės temperatūros matavimą, prijunkite pateiktą temperatūros jutiklį prie namelio akumuliatoriaus neigiamo gnybto. • Naudokite tinkamus matavimo prietaisus:

Multimetrą su tiesioginės srovės įtampos matavimu, 200 V arba automatine skale

Amperometrinį gnybtą su tiesioginiu matavimu (100 A arba aukštesnė skalė)

Prijungimo variantas A (tik SC330)

Prijungimo variantas saulės baterijų išvestims 240 Wp.

Norėdami prijungti saulės kroviklį, atlikite 4 paveiksle 506 puslapyje pavaizduotus veiksmus.

Lentelė 245: Prijungimo schema SC330

Nr. Aprašymas
1 Saulės jkrovos reguliatorius
2 TD283 jutiklinis ekranas (priedas)
3 Temperatūros jutiklis
4 Saulės baterija (-os)
	Namelio akumuliatorius

Nr. Aprašymas
	Užvedimo akumuliatorius (pasirinktinai)

Lentelė 246: Spalvų kodai

Kodas Spalva
rd raudona
bk juoda

Prijungimo variantas B (tik SC330)

Prijungimo variantas saulės baterijų išvestims 240 Wp.

Norėdami prijungti saulės kroviklį, atlikite 5 paveiksle 507 puslapyje pavaizduotus veiksmus.

Lentelė 247: Prijungimo schema SC330

Nr. Aprašymas
1 Saulės jkrovos reguliatorius
2 TD283 jutiklinis ekranas (priedas)

Nr. Aprašymas
3 Temperaturos jutiklis
4 WAGO jungtis
5 Saulės baterija (-os)
		Namelio akumuliatorius
		Užvedimo akumuliatorius (pasirinktinai)

Lentelė 248: Spalvų kodai

Kodas Spalva
rd raudona
bk juoda

Prijungimo variantas C (tik SC480)

Norėdami prijungti saulės kroviklį, atlikite 6 paveiksle 508 puslapyje pavaizduotus veiksmus.

Lentelė 249: Prijungimo schema SC480

Nr. Aprašymas
1 Saulės jkrovos reguliatorius
2 TD283 jutiklinis ekranas (priedas)
3 Temperatūros jutiklis
4 WAGO jungtis
5 Saulės baterija (-os)
	Namelio akumuliatorius
	Užvedimo akumuliatorius (pasirinktinai)

Lentelė 250: Spalvų kodai

Kodas Spalva
rd raudona
bk juoda

Prijungimo variantas D (tik SC480)

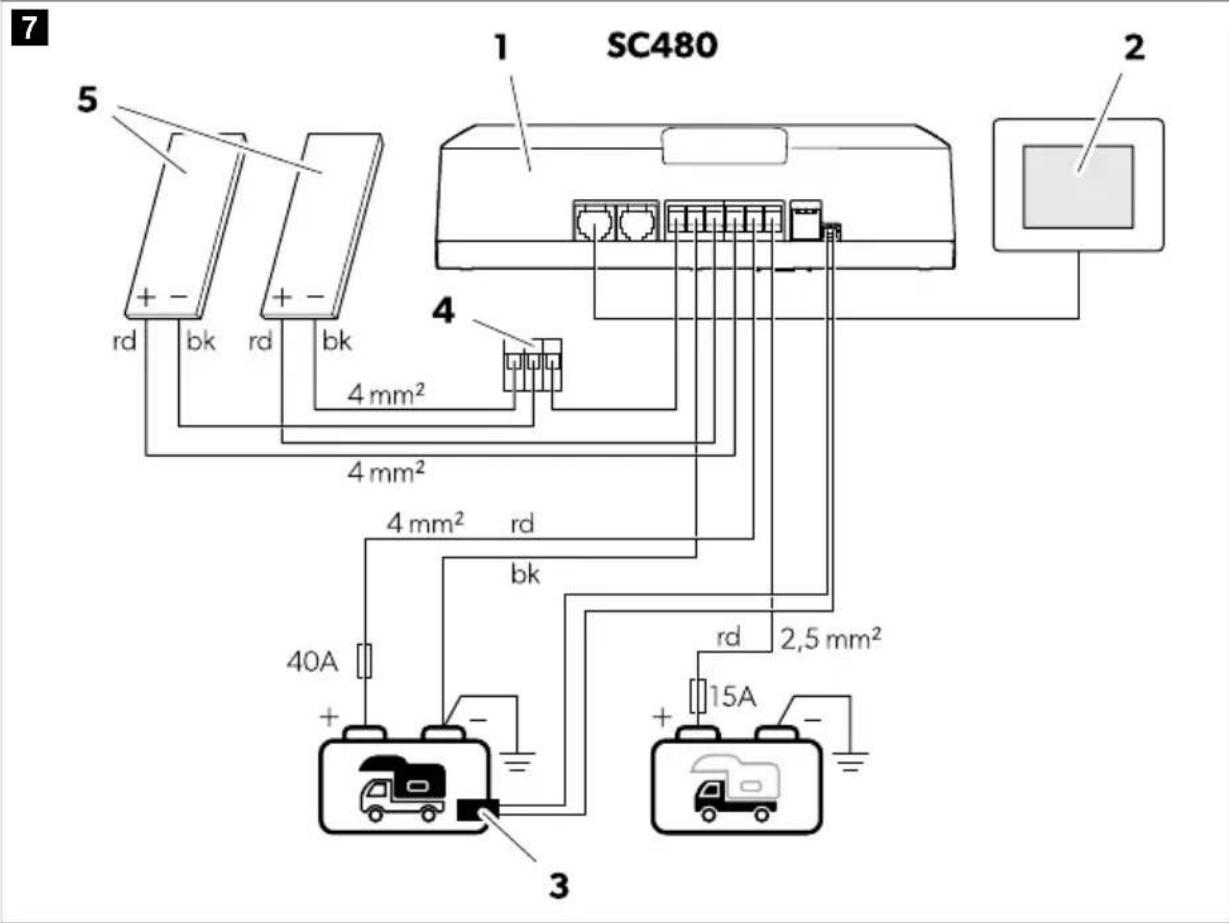

Norėdami prijungti saulės kroviklį, atlikite veiksmus, pavaizduotus 7 paveiksle 510 puslapyje.

251 lentelė: SC480 prijungimo schema

Nr. Aprašymas
1 Saulės įkrovos reguliatorius
2 TD283 jutiklinis ekranas (priedas)
3 Temperatūros jutiklis
4 WAGO jungtis
5 Saulės baterija (-os)
	Namelio akumuliatorius
	Užvedimo akumuliatorius (pasirinktinai)

252 lentelė: Spalvų kodai

Kodas Spalva
rd raudona
bk juoda

10 Naudojimas

Įkrovimo programos nustatymas

PRANEŠIMAS! Žalos pavojus

• Naudokite tik konkrečiai įkrovimo įtampai tinkamus akumuliatorius.
• Norėdami perkelti DIP jungiklius į reikiamą padėtį, naudokite mažą atsuktuvą.

Pasirinkite krovimo programą, tinkančią pagal naudojamo namelio akumuliatoriaus tipą, atsižvelgdami į akumuliatoriaus gamintojo specifikacijas, krovimo kreivėse pateiktą informaciją (žr. skyrių „Akumuliatoriaus įkrovimo funkcija“ 502 puslapyje) ir techninius duomenis (žr. skyrių „Techniniai duomenys“ 515 puslapyje). Nurodyta įkrovimo trukmė taikoma esant vidutinei aplinkos temperatūrai: 20 °C.

Norėdami nustatyti įkrovimo programą atitinkamam salono akumuliatoriaus tipui, perstumkite DIP jungiklį į žemiau esančioje lentelėje nurodytą poziciją.

253 lentelė: Įkrovimo kreivės konfigūracija

DIP jungiklio pozicija (pilka)	Pageidaujama jkrovimo programa	DIP jungiklio pozicija (pilka)	Pageidaujama jkrovimo programa
	Švino gelio akumuliatoriai (14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		„LiFePO4“ akumuliatoriai (14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Švino rūgšties akumuliatoriai (14,4 V) arba „AGM1“ akumuliatoriai (14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		„LiFePO4“ akumuliatoriai (14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	„AGM2“ akumuliatoriai (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		„LiFePO4“ akumuliatoriai (14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	AGM2 akumuliatoriai su desulfacija (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		„LiFePO4“ akumuliatoriai (14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

Sistemos veikimo patikrinimo atlikimas

Saulės kroviklis reguliuoja iki dviejų akumuliatorių įkrovimą: vieną namelio akumuliatorių (B1) ir vieną užvedimo akumuliatorių (B2), pirmenybę teikiant namelio akumuliatoriaus krovimui.

Namelio akumuliatorius bus kraunamas esant toliau nurodytoms sąlygoms.

• Prijungtos saulės baterijos tiekiama >16 V įtampa.
• Akumuliatoriaus įtampa yra >8 V.

Namelio akumuliatorius bus kraunamas naudojant pasirinktą kreivę (žr. skyrių „Įkrovimo programos nustatymas“ puslapyje 511).

Užvedimo akumuliatorius bus kraunamas esant toliau nurodytoms sąlygoms.

• Namelio akumuliatorius yra įkrovimo maža srove fazėje (plūdinė), o užvedimo akumuliatoriaus įtampa siekia <12,5 V.
• Užvedimo akumuliatoriaus įtampa yra <11,9 V 20 min.

Kiekviena krovimo fazė turi maksimalią vykdymo trukmę, išskyrus įkrovimo maža srove fazę (plūdinę), per kurią nuolat stebima įkrovos būsena (SoC) ir, jei reikia, tiekiama impulsų srovė, kad akumuliatorius liktų 100 % įkrautas.

1. Uždenkite visas saulės baterijas nepermatomu audiniu ar medžiaga, kad nesigamintų elektra.
2. Jei sumontuoti, išjunkite ir atjunkite visus kitus papildomus maitinimo šaltinius (pvz., akumuliatoriaus įkroviklius).
3. Voltmetru išmatuokite akumuliatorių įtampą (1 vertė).
4. Nuo visų saulės baterijų nuimkite uždangalus. Užtikrinkite, kad saulės baterijas pasiektų tiesioginė saulės šviesa, kad jos veiktų optimaliai.
5. Voltmetru išmatuokite akumuliatorių įtampą (2 vertė). Palyginkite 2 vertę su ankstesnio matavimo metu gauta 1 verte.

2 vertė turi būti didesnė už 1 vertę.

1. Mobilioji programa, ampermetru arba pasirinktinai TD283 jutiklinis ekranas (priedas) patikrinkite įkrovimo srovę.

Programėlės „SunControl“ atsisiuntimas

Galite stebėti ir valdyti saulės kroviklį „Bluetooth“ ryšiu, naudodami suderinamame įrenginyje įdiegiamą programėlę.

Atsisiųskite programėlę „SunControl“ iš „App Store“ arba „Google Play“:

Atkreipiame dėmesį, kad programėlė „SunControl“ gali būti nepasiekiama jūsų šalyje.

11 Valymas ir priežiūra

PRANEŠIMAS! Žalos pavojus

• Niekada nevalykite prietaiso po tekančiu arba nešvariu vandeniu.
• Valydami nenaudokite aštrių arba kietų daiktų, abrazyvinių valymo priemonių arba baliklio, nes jie gali pažeisti prietaisą.

Retkarčiais nuvalykite gaminį drėgna šluoste.

Reguliariai tikrinkite kabelius ar linijas, kuriais teka srovė, ar nėra izoliacijos pažeidimų, lūžių arba atsilaisvinusių jungčių.

Saugiklio keitimas

ĮSPĖJIMAS! Elektros srovės pavojus

Prietaiso saugiklį gali keisti tik kvalifikuoti darbuotojai.

Pakeiskite saugiklį, kaip pavaizduota pav. 8 puslapyje 513. Naudokite pateiktą atsarginį saugiklį.

12 Gedimų nustatymas ir šalinimas

Problema Priežastis Priemonė
Saulės kroviklis neveikia. Šviesos dio-dai neužsidega.	Įtampingų kabelių izoliacijos pažaidos, lūžiai arba atsilaisvinusios jungtys.	> Įsitikinkite, kad kabeliai, kuriais teka srovė, neturėtų izoliacijos pažaidų, pertrūkių arba atsilaisvi-nusių jungčių.

Problema Priežastis Priemonė
		> Jeigu negalite rasti pažeidimo, susisiekite su įgaliotuoju techni- nės priežiūros atstovu.
		Saulės energijos sistema neveikia tin- kamai (maža įkrovimo galia). Tam tikri objektai ar purvas blokuoja šviesą.
		> Patikrinkite, ar nėra kliūčių, ir įsiti- kinkite, kad saulės baterijų neuž- stoja šešėliai.> Nuvairuokite transporto priemo- nę į tinkamesnę vietą.> Pašalinkite visus nešvarumus.
		Perkaitusios saulės baterijos.
		> Palaukite, kol saulės baterija at- vės.> Nuvairuokite transporto priemo- nę į tinkamesnę vietą.> Pasirūpinkite, kad aplink saulės baterijas cirkuliuotų pakankamai oro.
		Viena rinkinio saulės baterija sugedo.
		> Išimkite saulės įkrovos reguliato- riaus saugiklį ir patikrinkite saulės įkrovos reguliatoriaus saulės ba- terijos įtampą (VoC).> Patikrinkite, ar ant saulės baterijų nėra mikrojtrūkimų.> Patikrinkite, ar saulės baterijos paviršiuje nėra atsilupusio sluoks- nio.> Jei reikia, pakeiskite sugadintą saulės bateriją.
		Atsirado trumpasis jungimas.
		> Suveikus perteklinei srovei, prietaiso saugiklį reikia pakeisti (žr. skyrių Saugiklio keitimas puslapy- je 513).> Saugiklį leiskite keisti tik kvalifi- kuotiems darbuotojams.
Saulės kroviklis neveikia. Namelio aku- muliatoriaus (B1) būsenos šviesos di- das mirksi raudonai.	Taikoma tik „LiFePO4“ akumuliato- riams: Neprijungtas temperatūros ju- tiklis.	Taikoma tik „LiFePO4“ akumuliato- riams: Prijunkite temperatūros jutiklj.
Saulės kroviklis neveikia. Du šviesos diodai (B1 ir B2) mirksi raudonai.	Prietaiso saugiklis yra pažeistas.	> Suveikus perteklinei srovei, prietaiso saugiklį reikia pakeisti (žr. skyrių Saugiklio keitimas puslapy- je 513).> Saugiklį leiskite keisti tik kvalifi- kuotiems darbuotojams.

13 Utilizavimas

Pakavimo medžiagos perdirbimas. Jei įmanoma, pakavimo medžiagą sudėkite į atitinkamas perdirbimo šiukšliadėžes.

Gaminių, kurių sudėtyje yra nekeičiami akumuliatoriai, įkraunami akumuliatoriai ir šviesos šaltiniai, perdirbimas:

• Jei gaminio sudėtyje yra nekeičiamų akumuliatorių, įkraunamų akumuliatorių ar šviesos šaltinių, prieš utilizuojant jų išimti nereikia.
• Jei norite utilizuoti gaminį, kreipkitės į vietinį perdirbimo centrą arba specializuotą prekybos atstovą, kuris nurodys, kaip tai padaryti pagal galiojančias atliekų šalinimo taisykles.
• Produktą galima utilizuoti nemokamai.

14 Garantija

Taikomas įstatymų nustatytas garantinis laikotarpis. Jei gaminys pažeistas, susisiekite su jūsų šalyje veikiančiu gamintojo filialu (žr. dometic.com/dealer) arba prekiautoju.

Jei reikalingas remontas ir garantinis aptarnavimas, pristatydami prietaisą pateikite šiuos dokumentus:

• Kvito kopiją su nurodyta pirkimo data - Pretenzijos priežastį arba gedimo aprašymą

Atminkite, kad savarankiškas arba neprofesionalus remontas gali turėti pasekmių saugai ir anuliuoti garantiją.

15 Techniniai duomenys

	SC330 SC480
Maksimali saulės baterijos įtampa (VoC) 32 V	==
Rekomenduojama saulės baterijos išvestis 75 ... 330 Wp 110 ... 480 Wp
Namelio akumuliatoriaus (B1) išvestis
Vardinė įtampa 12 V
Maksimali įkrovimo srovė 20 A 30 A
Minimali reikalinga akumuliatoriaus talpa
Švino rūgšties 60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Minimali akumuliatoriaus įtampa 8 V	==
Temperatūra reguliuojamas įkrovimas	Iki -0,03 V/°C
Užvedimo akumuliatoriaus (B2) išvestis
Vardinė įtampa 12 V
Maksimali įkrovimo srovė	10 A
Minimali akumuliatoriaus įtampa 8 V	==
Bendrieji techniniai duomenys
Maksimalios energijos sąnaudos veikiant parengties režimu	Q 6 mA
Vidinis saugiklis	30 A
Darbinė aplinkos temperatūra	-20 °C ... 50 °C

	SC330 SC480
Aplinkos drėgme ˆ 90 %, be kondensato
Matmenys 170 mm × 88 mm × 48 mm
Svoris 305 g 345 g
Dažnių juosta („Wi-Fi“) 2,4 GHz ISM dažnių juosta (2400 ... 2484 MHz)
RD išvesties galia 4 dBm („Bluetooth V5.0“ vieno režimo LE)
Sertifikatas

Šiuo dokumentu „Dometic Mobile Power Italy S.r.l.“ pareiškia, kad SC330 ir SC480 tipo radijo ryšio įranga atitinka direktyvą 2014/53/ES. Visą ES atitikties deklaracijos tekstą galima rasti šiuo interneto adresu: documents.dometic.com

Latviešu
