NAUDOJIMO INSTRUKCIJA SC480 DOMETIC
1 Svarbios pastabos. 495 2 Simbolių paaiškinimas 495 3 Bendrosios saugos instrukcijos 496 4 Tikslinė grupė 499 5 Pristatoma komplektacija. 499 6 Priedai. 499 7 Paskirtis. 499 8 Techninis aprašymas 500 9 Montavimas. 504 10 Naudojimas. 511 11 Valymas ir priežiūra 512 12 Gedimų nustatymas ir šalinimas 513 13 Utilizavimas. 514 14 Garantija 515 15 Techniniai duomenys. 515
1 Svarbios pastabos
Atidžiai perskaitykite šią instrukciją ir sekite visas instrukcijas, nurodymus ir įspėjimus, pateiktus šiame gaminio vadove, ir griežtai jų laikykitės, kad užtikrintumėte, jog šis gaminys visada bus įrengtas, naudojamas ir prižiūrimas tinkamai. Ši instrukcija PRIVALO likti šalia šio gaminio.
Naudodamiesi šiuo gaminiu patvirtinate, kad atidžiai perskaitėte visas instrukcijas, nurodymus ir įspėjimus ir suprantate dokumente išdėstytas sąlygas bei sutinkate jų laikytis. Šį gaminį sutinkate naudoti tik pagal numatytąją paskirtį ir taip, kaip nurodo šioje gaminio instrukcijoje pateiktos instrukcijos, nurodymai ir įspėjimai, taip pat laikydamiesi taikomų teisės ir teisės aktų. Nesusipažinus su šioje instrukcijoje pateiktomis instrukcijomis ir įspėjimais ir jų nesilaikius galite susižaloti patys ir sužaloti kitus asmenis, pažeisti gaminį arba pridaryti žalos kitai netoliese esančiai nuosavybei. Ši gaminio instrukcija, taip pat ir instrukcijos, nurodymai, įspėjimai ir kiti susiję dokumentai, gali būti keičiami ir atnaujinami. Norėdami gauti naujausios informacijos apie gaminį, apsilankykite adresu documents.dometic.com.
2 Simbolių paaiškinimas
PAVOJUS!
nurodo pavojingą situaciją, kurios neišvengus gresia mirtinas arba sunkus sužalojimas.
ĮSPĖJIMAS!
nurodo pavojingą situaciją, kurios neišvengus gali grėsti mirtinas arba sunkus sužalojimas.
PERSPĖJIMAS!
nurodo pavojingą situaciją, kurios neišvengus gali grėsti lengvas arba vidutinio sunkumo sužalojimas.
PRANEŠIMAS!
Nurodo situaciją, kurios neišvengus, gresia materialinė žala.
3 Bendrosios saugos instrukcijos
Taip pat laikykitės transporto priemonės gamintojo ir įgaliotų remonto dirbtuvių išduotų saugos instrukcijų ir nurodymų.
ĮSPĖJIMAS! Elektros srovės pavojus
Prietaisą montuoti ir atjungti gali tik kvalifikuoti darbuotojai. - Nenaudokite prietaiso, jei jis pastebimai pažeistas. - Jeigu šio prietaiso laidas pažeistas, reikia pakeisti maitinimo laidą, siekiant užkirsti kelią pavojui dėl saugos. - Šį prietaisą gali taisyti tik kvalifikuotas personalas. Netinkamai remontuojant gali kilti rimtas pavojus. - Jeigu išardote prietaisą: atjunkite visas jungtis. Įsitikinkite, kad įvestyse ir išvestyse nėra jokios įtampos. - Nenaudokite prietaiso drėgnomis sąlygomis ir nepamerkite jo į jokį skystį. Laikykite sausoje vietoje. - Naudokite tik gamintojo rekomenduojamus priedus. - Jokiu būdu nemodifikuokite ir neadaptuokite jokių komponentų. - Atjunkite prietaisą nuo maitinimo šaltinio:
Prieš kiekvieną valymą ir techninę priežiūrą
Po naudojimo
Prieš keičiant saugiklius
Prieš atlikdami elektros suvirinimo darbus arba elektros sistemų darbus
ĮSPĖJIMAS! Pavojus sveikatai
- Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir fizinių, sensorinių arba psichikos sutrikimų turintys arba stokojantys patirties ir žinių asmenys, jeigu jie yra prižiūrimi arba instruktuojami dėl šio prietaiso naudojimo saugiai ir suvokia jo keliamus pavojus.
- Elektros prietaisai nėra žaislai. Visada laikykite ir naudokite prietaisą mažiems vaikams nepasiekiamoje vietoje.
- Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu.
- Vaikams draudžiama šį prietaisą valyti ir atlikti jo techninę priežiūrą be suaugusiųjų priežiūros.
PRANEŠIMAS! Žalos pavojus
- Prieš paleisdami įsitikinkite, kad tipo etiketėje nurodyta įtampa sutampa su jūsų maitinimo šaltinio įtampa.
- Įsitikinkite, kad kiti objektai negalėtų sukelti prietaiso kontaktų trumpojo jungimo.
- Užtikrinkite, kad neigiami ir teigiami poliai niekada nesusiliestų.
3.1 Saugus prietaiso montavimas
PAVOJUS! Sprogimo pavojus
Niekada nemontuokite prietaiso vietose, kuriose yra dujų ar dulkių sprogimo rizika.
Prietaisas turi būti sumontuotas ir pritvirtintas taip, kad negalėtų nukristi.
- Statydami prietaisą į vietą, įsitikinkite, kad visi kabeliai tinkamai pritvirtinti, kad būtų išvengta bet kokio apvirtimo pavojaus.
PRANEŠIMAS! Žalos pavojus
- Nestatykite prietaiso arti šilumos šaltinių (šildytuvų, tiesioginės saulės šviesos, dujinių viryklių ir pan.). Prietaisą sumontuokite sausoje vietoje, kurioje jis būtų apsaugotas nuo vandens taškų.
3.2 Saugiai jungiant prietaisą elektriniu būdu
PAVOJUS! Elektros srovės pavojus
Jei dirbate su elektros sistemomis, pasirūpinkite, kad šalia jūsų būtų asmuo, kuris kritiniais atvejais galėtų padėti.
ĮSPĖJIMAS! Elektros srovės pavojus
- Atsižvelkite į rekomenduojamus kabelių skerspjūvius.
- Kabelius išdėstykite taip, kad jų negalėtų pažeisti durys arba gaubtas. Sutraiškyti kabeliai gali sukelti rimtų sužalojimų.
PRANEŠIMAS! Žalos pavojus
- Naudokite ortakius ar kabelių kanalus, jei reikia kloti kabelius per metalines plokštes ar kitas plokštes su aštriais kraštais.
- Negalima tiesti kabelio taip, kad jis būtų laisvas ar stipriai sulenktas.
- Patikimai priveržkite kabelius. Kabelių netraukite.
3.3 Saugus prietaiso naudojimas
ĮSPĖJIMAS! Sprogimo pavojus
- Naudokite prietaisą tik uždarytuose, gerai vėdinamuose kambariuose.
- Nenaudokite prietaiso šiomis sąlygomis: drėgnoje, šlapioje ar drėgnoje aplinkoje, šalia ėsdinančių dūmų; šalia degiųjų medžiagų; vietose, kuriose yra sprogimo pavojus.
ĮSPĖJIMAS! Elektros srovės pavojus
- Atkreipkite dėmesį į tai, kad prietaiso dalys vis tiek gali praleisti įtampą, net jei saugiklis perdegė.
- Kol naudojate prietaisą, neatjunkite jokių kabelių.
PRANEŠIMAS! Žalos pavojus
- Įsitikinkite, kad prietaiso įsiurbiamo ir išleidžiamo oro angos neuždengtos. Užtikrinkite gerą vėdinimą. Prietaisas turi būti apsaugotas nuo lietaus.
3.4 Saugos atsargumo priemonės tvarkant akumuliatorius
- Akumuliatoriuose yra agresyvių ir ėsdinančių rūgščių. Neleiskite akumuliatoriaus skysčiui patekti ant kūno. Jei visgi ant odos patenka akumuliatoriaus skysčio, tą kūno vietą gerai nuplaukite vandeniu. Dėl rūgšties patyrę sužalojimų, nedelsiant kreipkitės į gydytoją.
- Dirbdami su akumuliatoriais, nedėvėkite metalinių daiktų, pvz., laikrodžių arba žiedų. Rūgštiniai švino akumuliatoriai gali sukelti trumpąjį jungimą ir rimtai sužaloti.
- Naudokite tik izoliuotus įrankius.
- Dirbdami su akumuliatoriais dėvėkite apsauginius akinius ir apsauginius drabužius. Dirbdami su akumuliatoriais nelieskite akių.
ĮSPĖJIMAS! Sprogimo pavojus
- Niekada nebandykite įkrauti sušalusio arba sugedusio akumuliatoriaus. Akumuliatorių laikykite neužšąlančioje vietoje ir palaukite, kol jis prisitaikys prie aplinkos temperatūros. Tada pradėkite įkrauti.
- Šalia variklio arba akumuliatoriaus nerūkykite, nenaudokite atviros liepsnos ir nekelkite kibirkščių.
PRANEŠIMAS! Žalos pavojus
- Naudokite tik įkraunamus akumuliatorius.
- Apsaugokite akumuliatorių, kad ant jo neužkristų metalinės dalys. Tai gali sukelti kibirkštis arba trumpąjį akumuliatoriaus ar kitų elektrinių dalių jungimąsi.
- Prijungdami akumuliatorių įsitikinkite, kad poliškumas teisingas.
- Vadovaukitės akumuliatoriaus gamintojo nurodymais, taip pat sistemos arba transporto priemonės, kurioje akumuliatorius naudojamas, gamintojo nurodymais.
- Jei akumuliatorių reikia išimti, pirmiausia atjunkite įžeminimo jungtį. Prieš išimdami akumuliatorių atjunkite visas jungtis ir elektros energiją vartojančius prietaisus.
- Laikyti padėkite tik visiškai įkrautus akumuliatorius. Laikomus akumuliatorius reguliariai įkraukite.
- Neneškite akumuliatoriaus už gnybtų.
Saugos įspėjimai dirbant su ličio akumuliatoriais
ĮSPĖJIMAS! Sužalojimų rizika
Naudokite tik akumuliatorius su integruota priežiūros sistema ir elementų balansavimu.
PRANEŠIMAS! Žalos pavojus
- Akumuliatorių montuokite tik aplinkoje, kurios temperatūra siekia bent 0 °C
- Akumuliatorių stenkitės pernelyg daug neiškrauti.
Saugos atsargumo priemonės tvarkant švino rūgšties akumuliatorius
ĮSPĖJIMAS! Pavojus sveikatai
Akumuliatoriaus viduje esantis vandens ir rūgšties skystis gali garuoti ir skleisti rūgštų kvapą. Akumuliatorių naudokite tik gerai vėdinamoje vietoje.
PRANEŠIMAS! Žalos pavojus
- Akumuliatorius neužsandarintas. Neapverskite akumuliatoriaus ant šono arba aukštyn kojomis. Akumuliatorių statykite ant horizontalaus paviršiaus.
- Reguliariai tikrinkite atvirų rūgštinių švino akumuliatorių rūgšties lygį.
- Pernelyg daug iškrautus rūgštinius švino akumuliatorius nedelsiant įkraukite, kad išvengtumėte sulfatacijos.
4 Tikslė grupė
Elektros liniją prijungti leidžiama kvalifikuotam elektrikui, turinčiam elektros įrangos montavimo ir eksploatavimo praktinių įgūdžių bei žinių ir baigusiam saugos mokymo kursą apie tai, kaip atpažinti darbe kylančius pavojus ir nuo jų apsisaugoti. Be to, šis asmuo turi būti susipažinęs su šalyje, kurioje montuojama ir (arba) naudojama įranga, taikomomis taisyklėmis ir dalyvavęs saugos mokymuose, kad galėtų nustatyti ir išvengti susijusių pavojų.
5 Pristatoma komplektacija
| Aprăsymas Kiekis |
| Saulès jkrovos regulatorius 1 | |
| Temperatūros jutiklis 1 | |
| Atsarginis saugiklis (30 A) 1 | |
| WAGO juntgis SC330: 1 | SC480: 2 |
| Montavimo varžtas 4 | |
| Trumpas naudojimo vadovas 1 | |
| Montavimo ir naudojimo vadovas (tik skaitmeninè versija) 1 | |
6 Priedai
Aprašymas Nuor. nr.
TD283 jutiklinis ekranas 9620013272
7 Paskirtis
Saulės kroviklis skirtas užtikrinti tinkamą namelio akumuliatoriaus įkrovimo įtampą, kai įkraunama saulės baterijomis naudojant mikroprocesoriaus valdomas IUOU įkrovimo programas, ir apsaugoti akumuliatorių nuo per didelės įtampos ir pernelyg didelio išsikrovimo.
Be to, saulės kroviklis užtikrina pakankamą užvedimo akumuliatoriaus įkrovos būseną, kad būtų užtikrintas variklio užvedimas.
Saulės kroviklis tinka tik saulės baterijoms valdyti.
LT
Saulės kroviklis netinka kitiems įkrovimo šaltiniams valdyti.
Saulės kroviklis skirtas šių tipų akumuliatoriams įkrauti:
Rūgštinius švino akumuliatorius - Švino gelio akumuliatorius - Sugeriančio stiklo pluošto demblio (AGM) akumuliatorius LiFePO4 akumuliatorius
Saulės kroviklis neskirtas kitų tipų akumuliatoriams (pvz., NiCd, NiMH ir pan.) krauti.
Saulės kroviklis gali būti naudojamas:
Įrengti poilsinėse transporto priemonėse - kaip stacionarus ar kilnojamas prietaisas; - Naudoti patalpose
Saulės kroviklis netinka:
- maitinimui iš elektros tinklo valdyti;
- Naudoti lauke
Prijungtų saulės baterijų atiduodamoji energija neturi viršyti maksimalios išvesties, nurodytos techniniuose duomenyse.
Šis gaminys gali būti naudojamas tik pagal numatytą paskirtį ir vadovaujantis šiomis instrukcijomis.
Šiame vadove pateikiama informacija, reikalinga tinkamam gaminio įrengimui ir (arba) naudojimui. Dėl prasto įrengimo ir (arba) netinkamo naudojimo būdo ar techninės priežiūros gaminys gali netinkamai veikti ir sugesti.
Gamintojas neprisiims atsakomybės už patirtus sužalojimus ar žalą, atsiradusią dėl šių priežasčių:
- Neteisingo surinkimo ar prijungimo, įskaitant perteklinę įtampą
- Netinkamos techninės priežiūros arba jeigu buvo naudotos neoriginalios, gamintojo nepateiktos atsarginės dalys; gaminio pakeitimai be aiškaus gamintojo leidimo
- Naudojimas kitais tikslais, nei nurodyta šiame vadove
"Dometic" pasilieka teisę keisti gaminio išvaizdą ir specifikacijas.
8 Techninis aprašymas
Bendrasis aprašymas
Aukštos temperatūros apsauga - Žemos temperatūros apsauga (tik „LiFePO4" akumuliatoriams su prijungtu temperatūros jutikliu) - Apsauga nuo akumuliatoriaus perkrovos (tik su prijungtu temperatūros jutikliu) - Atvirkštinės srovės apsauga - Apsauga nuo trumpojo jungimo - Apsauga nuo saulės baterijos įvesčių atvirkštinio poliškumo
Temperatūros jutiklis įkrovimo metu stebi akumuliatoriaus temperatūrą, kad atitinkamai valdytų ir pakoreguotų įkrovimo įtampą.
Saulės kroviklis gali būti pritaikytas įvairių tipų namelių akumuliatoriams panaudojant DIP jungiklius.
Pasirinktinai galima prijungti TD283 jutiklinį ekraną (priedą), kad būtų galima rodyti išorinius duomenis ir įkrovimo proceso eigą.

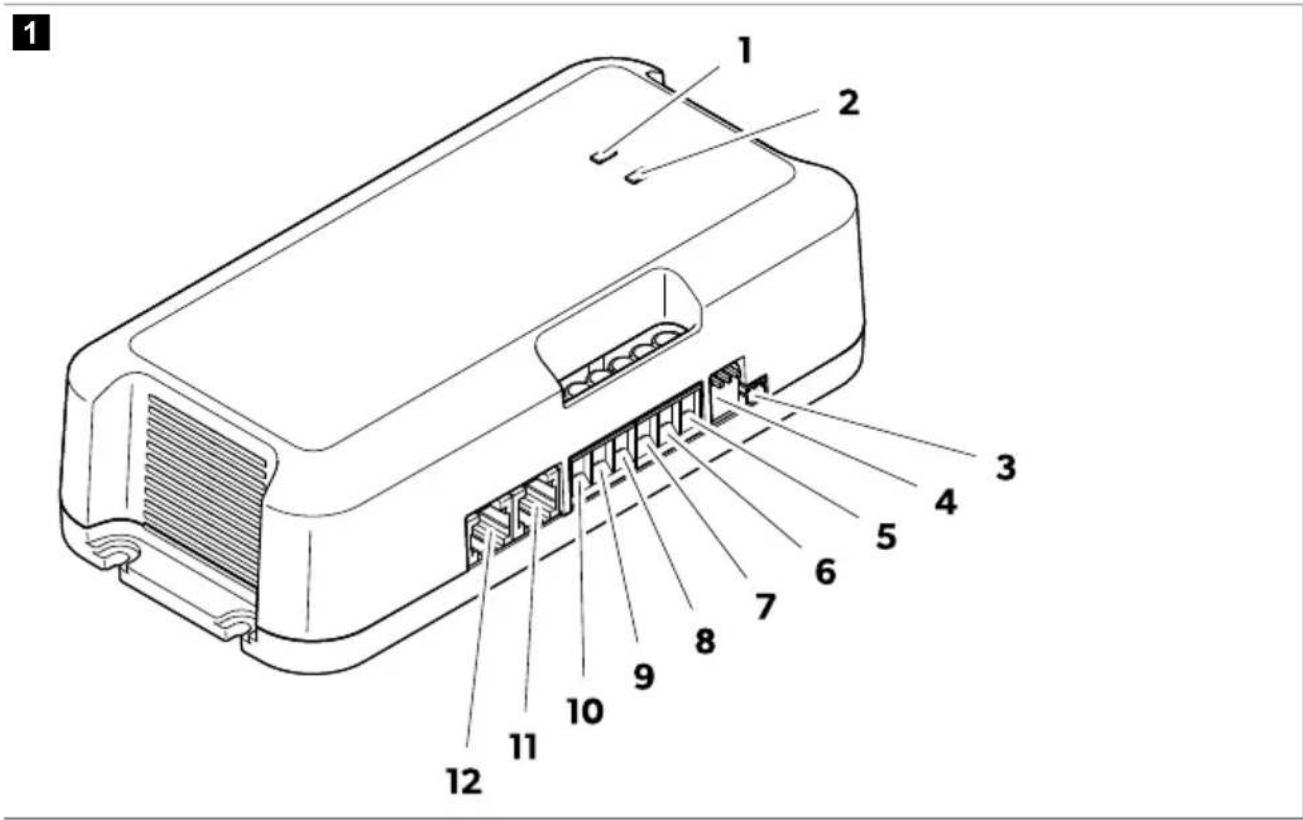

Jungtys ir valdikliai
Lentelė 243: Jungtys ir valdikliai
| Nr. Aprašymas |
| 1 Namelio akumuliatoriaus (B1) būsenos šviesos diodas |
| 2 Užvedimo akumuliatoriaus (B2) būsenos šviesos diodas |
| 3 Jungtis prie temperatūros jutiklio |
| 4 DIP jungikliai namelio akumuliatoriaus tipui nustatyti |
| 5 Jungtis prie užvedimo akumuliatoriaus teigiamojo poliaus |
LT
| Nr. Aprašymas |
| 6 Jungtis prie namelio akumuliatoriaus teigiamojo poliaus |
| 7 Prijungimas prie teigiamo 1 saulès baterijos poliaus |
| 8 Prijungimas prie teigiamo 2 saulès baterijos poliaus |
| 9 Jungtis prie namelio akumuliatoriaus neigiamojo poliaus |
| 10 Prijungimas prie neigiamo saulès bateriju poliaus |
| 11 Jungtis prie TD283 jutiklinio ekrano (priedai) arba CI-BUS magistralès |
| 12 Jungtis prie TD283 jutiklinio ekrano (priedai) arba CI-BUS magistralès |
Šviesos diodų indikatoriai
Lentelė 244: Šviesos diodų indikatoriai
| Šviesos diodas Būsena | Aprăšymas | |
| Jungta Akumuliatoriali visiškai jkrauti (100 %)Žalia |
| Mirksi Jkrovimo procesas | |
| Oranžiné Mirski Jkrovimo | procesas, jtampa < 12 V | |
| Raudona Mirski Klaida (žr. skyriu Gedimug nustatymas ir šalinimas puslapyje 513) |

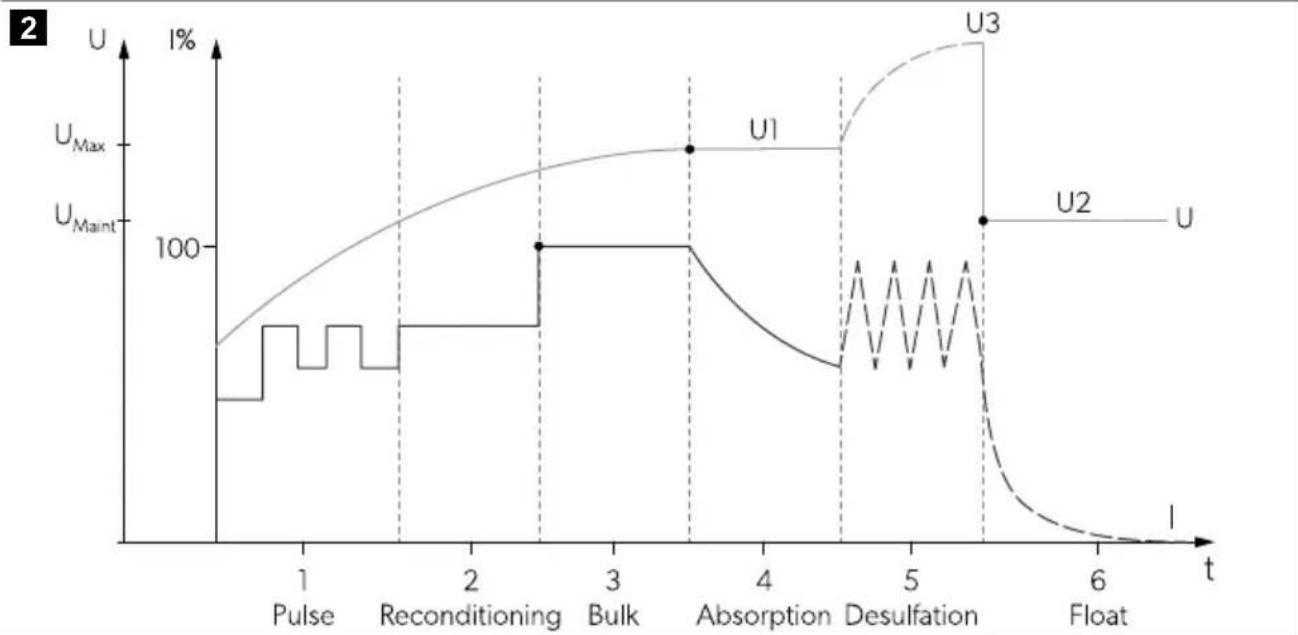

Akumuliatoriaus įkrovimo funkcija
Pagrindinis namelio akumuliatoriaus įkrovimo ciklas pradedamas, kai namelio akumuliatoriaus įtampa nukrinta žemiau nustatytos įkrovimo pradžios įtampos.
Namelio užvedimo akumuliatoriaus pagrindinis įkrovimo ciklas pradedamas šiais atvejais:
- Kai įtampa nukrinta žemiau užvedimo akumuliatoriaus nustatytos įkrovimo pradžios įtampos (į namelio akumuliatoriaus įkrovimo fazę neatsižvelgiama)
- Kai įtampa nukrinta žemiau užvedimo akumuliatoriaus nustatytos įkrovimo pradžios įtampos, o namelio akumuliatoriuje prasidėjusi įkrovimo maža srove fazė (plūdinė)
1: Impulsas
Esant nuo 8 iki 10,5 V įtampai, kas 5 s (skirtasis laikas 4 h) bus tiekiama mažesnė srovė.
2: Atkūrimo fazė
Esant nuo 10,5 V iki 12 V įtampai, bus tiekiama didesnė srovė (skirtasis laikas 8 h).
3: Nuolatinės srovės fazė (jungtinė)
Namelio akumuliatorius (B1): esant nuo 12 V iki U1 (maksimali pasirinktos įkrovimo kreivės įtampa) įtampai, bus tiekiama maksimali srovė. Maksimali tiekiama srovė priklauso nuo sumontuotų saulės baterijų (Wp) ir naudojamo saulės kroviklio galios:
SC330:20A SC480:30A
Užvedimo akumuliatorius (B2): esant nuo 12 V iki 14,2 V įtampai, bus tiekiama maksimali 10 A srovė.
4: Nuolatinės įtampos fazė (absorbcija)
Namelio akumuliatorius (B1): kai įtampa lygi U1 (maksimali pasirinktos įkrovimo kreivės įtampa), bus tiekiama pastovi įtampa, lygi U1. Tiekiama srovė sumažės, kai akumuliatoriaus įkrovos būsena (SoC) padidės. Nuolatinės įtampos fazė ribojama priklausomai nuo pasirinktos įkrovimo programos (žr. skyrių „Įkrovimo programos nustatymas“ puslapyje 511).
Užvedimo akumuliatorius (B2): 15 min bus tiekiama 14,2 V nuolatinė įtampa.
5: Desulfacija
PASTABA: Tik AGM2 akumuliatoriams, jei pasirinkta įkrovimo programa (žr. skyrių „Įkrovimo programos nustatymas“ puslapyje 511).
LT
Namelio akumuliatorius (B1): srovė pulsuoja, kol akumuliatoriaus įtampa pakyla iki U3, kad būtų pašalintas sulfatas iš švininių akumuliatoriaus plokštelių ir būtų atkurta akumuliatoriaus talpa. Šis etapas baigiasi, kai pasiekiamas U3 lygis (skirtojo laiko pabaiga po 2 val.).
6: Įkrovimo maža srove etapas (plūdinis)
Namelio akumuliatorius (B1): įkrovimo maža srove etape palaikoma pastovi įtampa (U2), susijusi su pasirinkta įkrovimo kreive. Kai tik akumuliatoriaus įtampa sumažėja iki tam tikros vertės, prietaisas iš naujo vykdo nuolatinės srovės fazę.
Temperatūros jutiklis
Prijungus temperatūros jutiklį, saulės kroviklis pritaiko įkrovimo įtampą (švino akumuliatoriams) arba įkrovimo srovę („LiFePO4“ akumuliatoriams) pagal išmatuotą akumuliatoriaus temperatūrą.
Taikoma švino akumuliatoriams: nesant prijungto temperatūros jutiklio arba jei temperatūros jutiklis sugedęs, įkrovimo įtampa nurodoma kaip 20 °C.
„LiFePO4“ akumuliatoriams: nesant prijungto temperatūros jutiklio, saulės kroviklis neveikia.
9 Montavimas
Montavimo vieta
Pasirinkdami montavimo vietą, laikykitės šių instrukcijų:
- Sumontuokite prietaisą šalia akumuliatorių, kad akumuliatoriaus jungiamasis kabelis būtų kuo trumpesnis.
- Įsitikinkite, kad montavimo paviršius tvirtas ir lygus.
- Pasirinkite gerai vėdinamą ir nuo drėgmės bei dulkių apsaugotą vietą.
- Iš visų pusių aplink prietaisą palikite 10 cm tarpą.
Saulės kroviklio montavimas
PRANEŠIMAS! Žalos pavojus
Prieš įgręždami skyles, įsitikinkite, kad gręždami, pjaudami ar apdirbdami dilde nepažeisite elektros kabelių ar kitų transporto priemonės dalių.
Sumontuokite saulės kroviklį vertikaliai ant sienos naudodami 4 pateiktus varžtus taip, kad gnybtai būtų nukreipti žemyn.
Saulės kroviklio prijungimas
ĮSPĖJIMAS! Elektros srovės pavojus
- Montuodami, visiškai uždenkite visas saulės baterijas nepermatoma medžiaga, kad nesigamintų elektra.
- Atsižvelkite į rekomenduojamus kabelių skerspjūvius, kabelių ilgį ir saugiklius.
PERSPĖJIMAS! Gaisro pavojus
Saugiklius dėkite šalia akumuliatoriaus, kad apsaugotumėte kabelius nuo trumpojo jungimo ir galimo nudegimo.
PRANEŠIMAS! Žalos pavojus
- Nekeiskite poliškumo.
- Nejunkite saulės baterijos neigiamo gnybto prie įžeminimo (važiuoklės). Jungdami prie saulės baterijų neigiamo poliaus visada naudokite saulės kroviklio gnybtą.
Jungdami saulės įkrovos reguliatorių, laikykitės toliau pateiktų nurodymų.
- Namelio akumuliatorius prijunkite prieš prijungdami saulės baterijas.
- Nenaudokite metalinių antgalių. Kabelio galus nuimkite ties 10 mm.
- Keliais saulės baterijas junkite tik lygiagrečiai ir neviršydami vardinės saulės įkrovos reguliatoriaus galios.
- Jei yra du ar daugiau akumuliatorių, lygiagrečioji jungtis leidžiama, jei akumuliatoriai yra to paties tipo, galios ir amžiaus. Akumuliatorius prijunkite įstrižai.
- Norėdami užtikrinti akumuliatoriaus vidinės temperatūros matavimą, prijunkite pateiktą temperatūros jutiklį prie namelio akumuliatoriaus neigiamo gnybto.
- Naudokite tinkamus matavimo prietaisus:
Multimetrą su tiesioginės srovės įtampos matavimu, 200 V arba automatine skale
Amperometrinį gnybtą su tiesioginiu matavimu (100 A arba aukštesne skale)

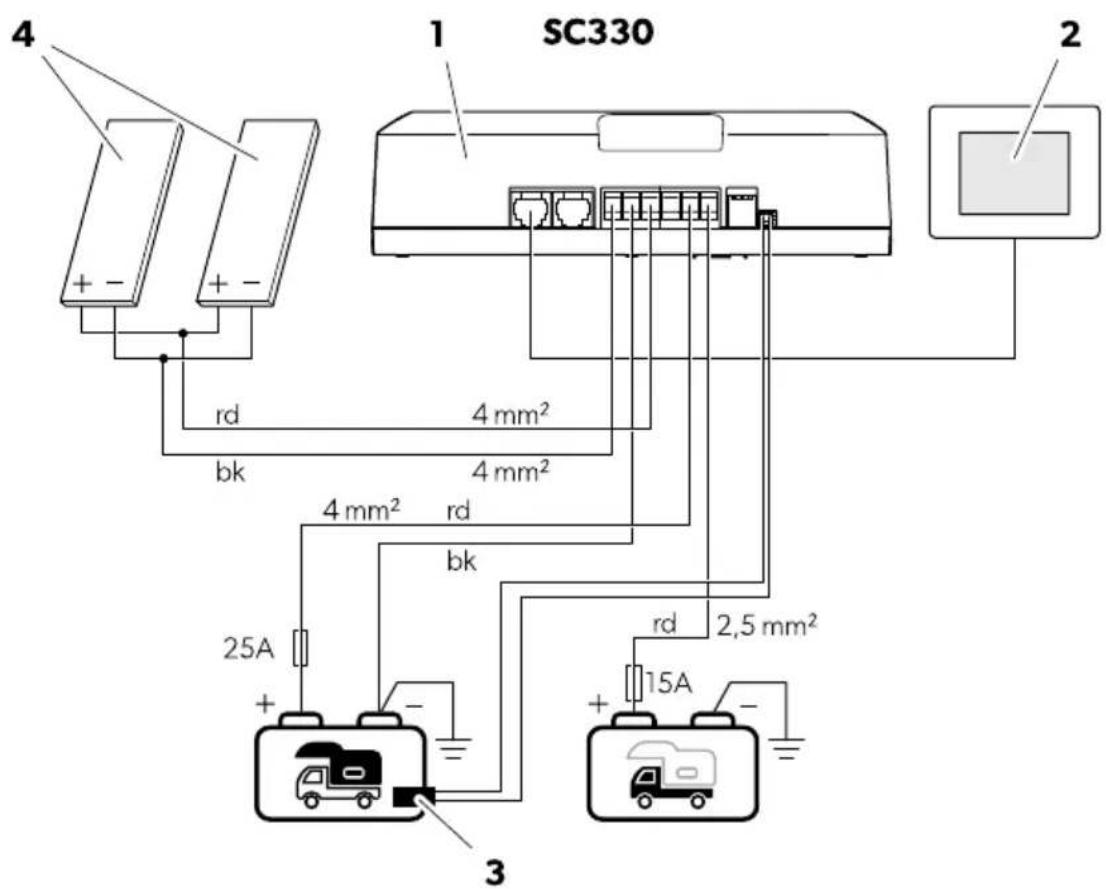

Prijungimo variantas A (tik SC330)
Prijungimo variantas saulės baterijų išvestims 240 Wp.
Norėdami prijungti saulės kroviklį, atlikite veiksmus, pavaizduotus 4 paveiksle 506 puslapyje.
4
Lentelė 245: Prijungimo schema SC330
| Nr. Aprăsymas | |
| 1 Saulès jkrovos regulatorius | |
| 2 TD283 jutiklinis ekranas (priedas) | |
| 3 Temperatūros jutiklis | |
| 4 Saulès baterija (-os) | |
| Namelio akumuliatorius |
| Užvedimo akumuliatorius (pasirinktinai) |
Lentelė 246: Spalvų kodai
| Kodas Spalva | |
| rd raudona | |
| bk juoda | |
Prijungimo variantas B (tik SC330)
Prijungimo variantas saulės baterijų išvestims 0' 240 Wp.
Norėdami prijungti saulės kroviklį, atlikite veiksmus, pavaizduotus 5 paveiksle 507 puslapyje.
Lentelė 247: Prijungimo schema SC330
| Nr. Aprăsymas | |
| 1 Saulès jkrovos regulatorius | |
| 2 TD283 jutiklinis ekranas (priedas) | |
LT
| Nr. Aprăsymas | |
| 3 Temperaturos jutiklis | |
| 4 WAGO jungtis | |
| 5 Saulès baterija (-os) | |
| Namelio akumuliatorius |
| Užvedimo akumuliatorius (pasirinktinai) |
Lentelė 248: Spalvų kodai
| Kodas Spalva | |
| rd raudona | |
| bk juoda | |
Prijungimo variantas C (tik SC480)
Norėdami prijungti saulės kroviklį, atlikite veiksmus, pavaizduotus 6 paveiksle 508 puslapyje.
Lentelė 249: Prijungimo schema SC480
| Nr. Aprašymas | |
| 1 Saulès jkrovos | regulatorius |
| 2 TD283 jutiklinis ekranas (priedas) | |
| 3 Temperatūros jutiklis | |
| 4 WAGO jungtis | |
| 5 Saulès baterija (-os) | |
| Namelio akumuliatorius |
| Užvedimo akumuliatorius (pasirinktinai) |
Lentelė 250: Spalvų kodai
| Kodas Spalva | |
| rd raudona | |
| bk juoda | |

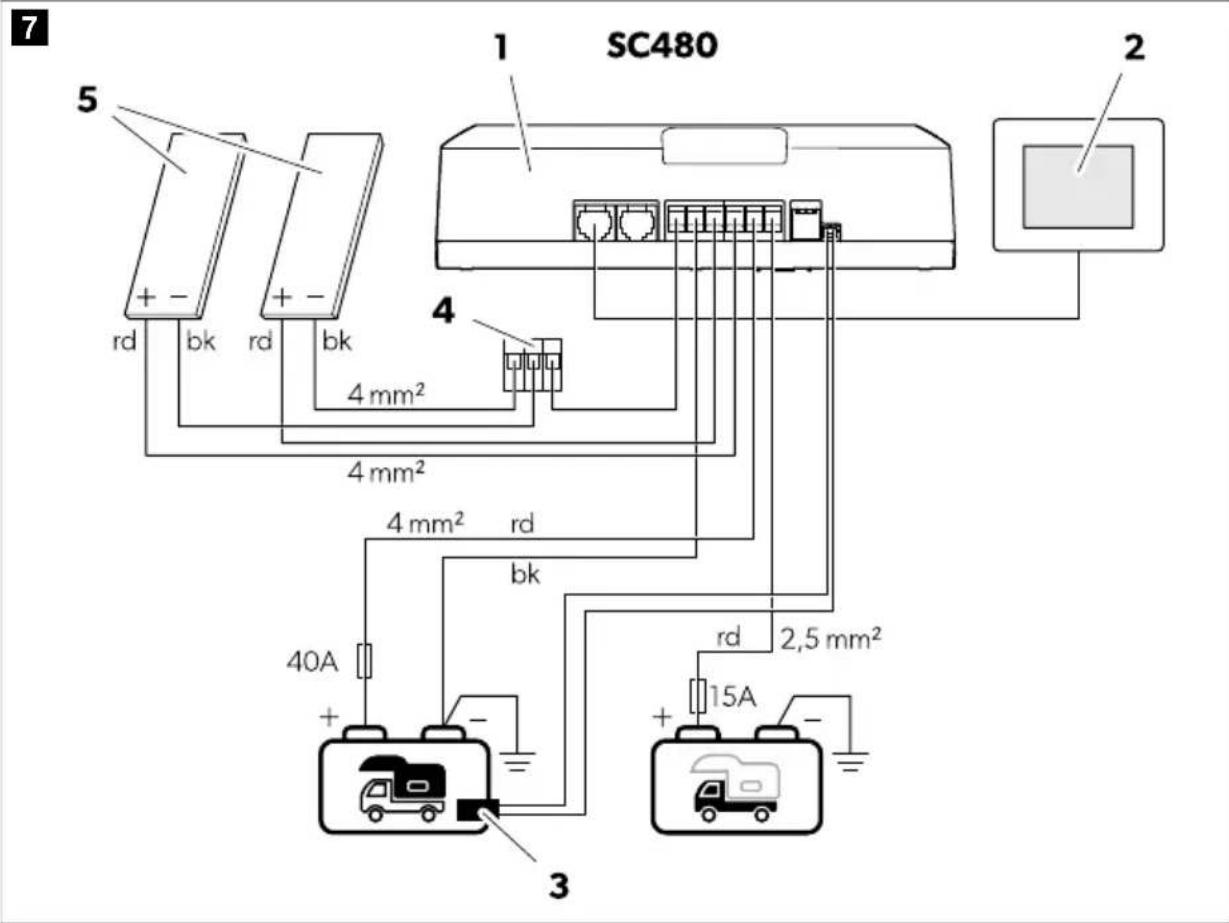

Prijungimo variantas D (tik SC480)
Norėdami prijungti saulės kroviklį, atlikite veiksmus, pavaizduotus 7 puslapyje, 510 paveiksle.
Lentelė 251: Prijungimo schema SC480
| Nr. Aprăsymas | |
| 1 Saulès jkrovos regulatorius | |
| 2 TD283 jutiklinis ekranas (priedas) | |
| 3 Temperatūros jutiklis | |
| 4 WAGO juntgis | |
| 5 Saulès baterija (-os) | |
| Namelio akumuliatorius |
| Užvedimo akumuliatorius (pasirinktinai) |
Lentelė 252: Spalvų kodai
| Kodas Spalva | |
| rd raudona | |
| bk juoda | |
10 Naudojimas
Įkrovimo programos nustatymas
PRANEŠIMAS! Žalos pavojus
- Naudokite tik konkrečiai įkrovimo įtampai tinkamus akumuliatorius. Norėdami DIP jungiklius perkelti į reikiamą padėtį, naudokite mažą atsuktuvą.
Pasirinkite krovimo programą, tinkamą pagal naudojamo namelio akumuliatoriaus tipą, atsižvelgdami į akumuliatoriaus gamintojo specifikacijas, krovimo kreivėse pateiktą informaciją (žr. skyrių Akumuliatoriaus įkrovimo funkcija puslapyje 502) ir techninius duomenis (žr. skyrių Techniniai duomenys puslapyje 515). Nurodyta įkrovimo trukmė taikoma esant vidutinei aplinkos temperatūrai: 20°C .
Norėdami nustatyti krovimo programą atitinkamam salono akumuliatoriaus tipui, perstumkite DIP jungiklį į žemiau esančioje lentelėje nurodytą poziciją.
Sistemos veikimo patikrinimo atlikimas
Saulės kroviklis reguliuoja iki dviejų akumuliatorių krovimą: vieno namelio akumuliatoriaus (B1) ir vieno įvedimo akumuliatoriaus (B2), pirmenybę teikiant namelio akumuliatoriaus krovimui.
Namelio akumuliatorius bus kraunamas esant toliau nurodytoms sąlygoms.
Prijungtos saulės baterijos tiekia >16 V įtampą. - Akumuliatoriaus įtampa yra >8 V.
Namelio akumuliatorius bus kraunamas naudojant pasirinktą kreivę (žr. skyrių krovimo programos nustatymas puslapyje 511).
Užvedimo akumuliatorius bus kraunamas esant toliau nurodytoms sąlygoms.
- Namelio akumuliatorius yra įkrovimo maža srove fazėje (plūdinė), o užvedimo akumuliatoriaus įtampa siekia < 12,5V
- Užvedimo akumuliatoriaus įtampa yra < 11,9V20min
Kiekviena krovimo fazė turi maksimalią vykdymo trukmę, išskyrus įkrovimo maža srove fazę (plūdinę), per kurią nuolat stebima įkrovos būsena (SoC) ir, jei reikia, tiekiama impulsų srovė, kad akumuliatorius liktų 100% įkrautas.
- Uždenkite visas saulės baterijas nepermatomu audiniu ar medžiaga, kad nesigamintų elektra.
- Jei sumontuoti, išjunkite ir atjunkite visus kitus papildomus maitinimo šaltinius (pvz., akumuliatoriaus įkroviklius).
- Voltmetru išmatuokite akumuliatorių įtampą (1 vertė).
- Nuo visų saulės baterijų nuimkite uždangalus. Užtikrinkite, kad saulės baterijas pasiektų tiesioginė saulės šviesa, kad jos veiktų optimaliai.
- Voltmetru išmatuokite akumuliatorių įtampą (2 vertė). Palyginkite 2 vertę su ankstesnio matavimo metu gauta 1 verte.
2 vertė turi būti didesnė už 1 vertę.
- Mobiląja programėle, ampermetru arba pasirinktinai TD283 jutikliniu ekranu (priedas) patikrinkite įkrovimo srovę.
Programėlės „SunControl" atsisiuntimas
Galite stebėti ir valdyti saulės įkroviklį "Bluetooth" ryšiu, naudodami suderinamame įrenginyje įdiegtą programą.
Atsisiųskite programą „SunControl“ iš „App Store“ arba „Google Play“:
11 Valymas ir priežiūra
ĮSPĖJIMAS! Žalos pavojus
- Niekada nevalykite prietaiso po tekančiu arba nešvariu vandeniu. Valydami nenaudokite aštrių arba kietų daiktų, abrazyvinių valymo priemonių arba baliklio, nes jie gali pažeisti prietaisą.
Retkarčiais nuvalykite gaminį drėgna šluoste.
Reguliariai tikrinkite kabelius ar linijas, kuriomis teka srovė, ar nėra izoliacijos pažeidimų, lūžių arba atsilaisvinusių jungčių.

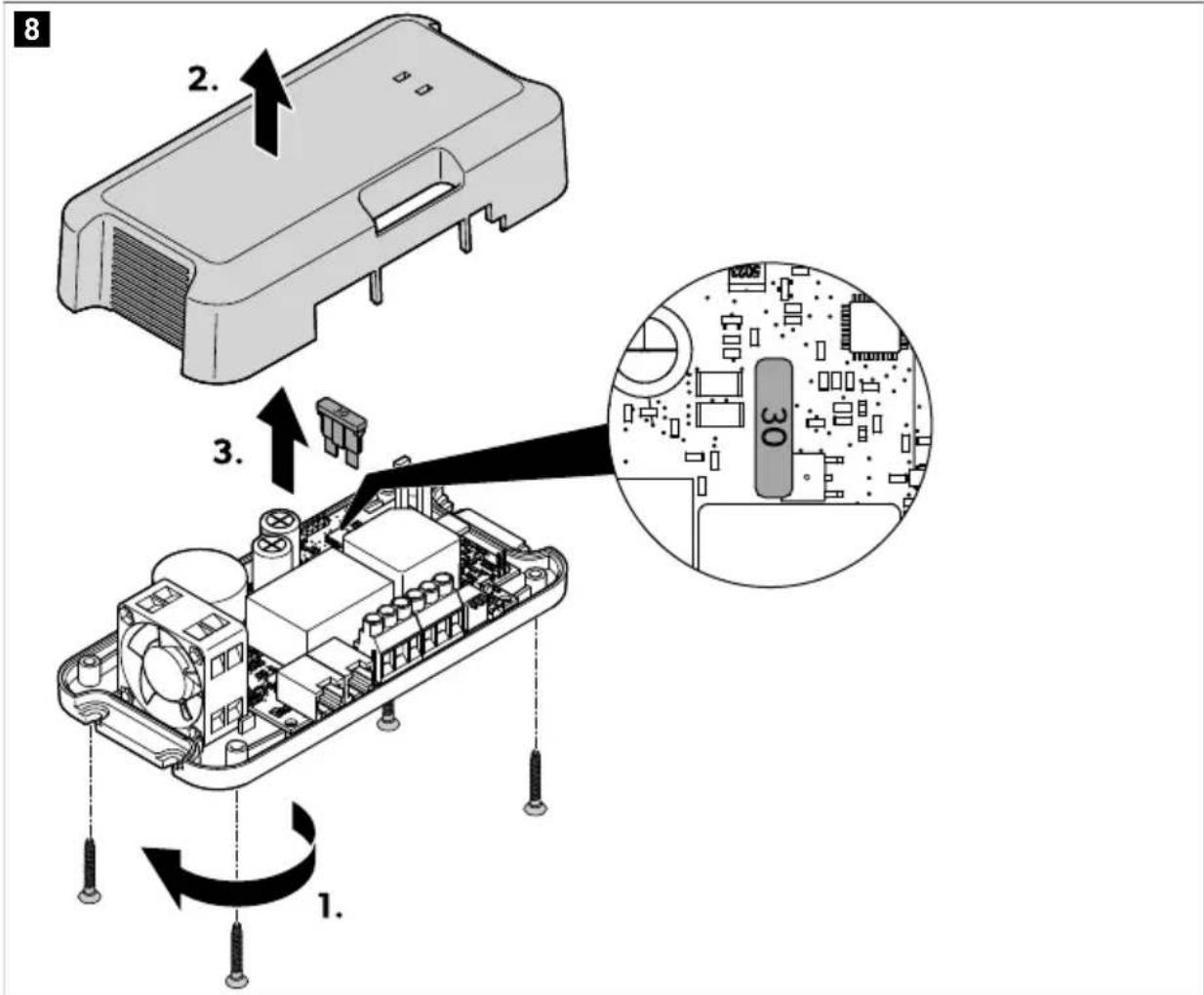

Saugiklio keitimas
ĮSPĖJIMAS! Elektros srovės pavojus
Prietaiso saugiklį gali keisti tik kvalifikuoti darbuotojai.
Pakeiskite saugiklį, kaip pavaizduota pav. 8 puslapyje 513. Naudokite pateiktąjį atsarginį saugiklį.
12 Gedimų nustatymas ir šalinimas
Problema Priežastis Priemonė
Saulės kroviklis neveikia. Šviesos diodai neužsidega.
Įtampingųjų kabelių izoliacijos pažeidimai, lūžiai arba atsilaisvinusios jungtys.
Įsitikinkite, kad kabeliai, kuriais teka srovė, neturėtų izoliacijos pažeidimų, pertraukimų arba atsilaisvinusių jungčių.
LT
| Problema Priežastis Priemoné | |
| > Jeigu negalite rasti pažeidimo, susisiekite su jgaliotuoju techni-nés priežūros atstovu. |
| > Patikrinkite, ar nera kličiu, ir jsiti-kinkite, kad saulès bateriju neuž-stoja šešeliai. |
| > Nuvairuokite transporte priemo-nej i tinkamesné vieta. |
| > Pašalinkite visus nešvarumus. |
| > Palaukite, kol saulès baterija at-vës. |
| > Nuvairuokite transporte priemo-nej i tinkamesné vieta. |
| > Pasirūpinkite, kad aplink saulès baterijas cirkuliuotu pakankamai oro. |
| > Išimkite saulès jkrovos reguliato-riaus saugiklj ir patikrinkite saulès jkrovos reguliatorius saulès ba-terijos jtampa (VoC). |
| > Patikrinkite, ar ant saulès bateriju néra mikrojtrūkimü. |
| > Patikrinkite, ar saulès baterijos paviršiujne néra atsilupusio sluoks-nio. |
| > Jei reikia, pakeiskite sugadinta saulès baterija. |
| > Suveikus perteklinei srovei, prie-taiso saugiklj reikia pakeisti (žr. skyriú Saugiklio keitimas pusalpje 513). |
| > Saugiklj leiskite keisti tik kvalifi-kuotiems darbuotojams. |
| Saulës kroviklis neveikia. Namelio aku-muliatoriaus (B1) būsenos Šviesos dio-das mirksi raudonai. | Taikoma tik „LiFePO4“ akumuliatori-riams: Neprijungtas temperatūros ju-tiklis. | Taikoma tik „LiFePO4“ akumuliatori-riams: Prijunkite temperatūros jutiklj. |
| Saulës kroviklis neveikia. Du Šviesos diodai (B1 ir B2) mirksi raudonai. | Prietaiso saugiklis yra pažeistas. | > Suveikus perteklinei srovei, prie-taiso saugiklj reikia pakeisti (žr. skyriú Saugiklio keitimas pusalpje 513). |
| > Saugiklj leiskite keisti tik kvalifi-kuotiems darbuotojams. |
13 Naudojimas
Pakuotės medžiagų perdirbimas. Jei įmanoma, pakuotės medžiagas sudėkite į atitinkamas perdirbimo šiukšliadėžes.
Gaminių, kurių sudėtyje yra nekeičiami akumuliatoriai, įkraunami akumuliatoriai ir šviesos šaltiniai, perdirbimas:
- Jei gaminio sudėtyje yra nekeičiamų akumuliatorių, įkraunamų akumuliatorių ar šviesos šaltinių, prieš utilizuojant jų išimti nereikia.
- Jei norite utilizuoti gaminį, kreipkitės į vietinį perdirbimo centrą arba specializuotą prekybos atstovą, kuris nurodys, kaip tai padaryti pagal galiojančias atliekų šalinimo taisykles.
- Produktą galima utilizuoti nemokamai.
14 Garantija
Taikomas įstatymų nustatytas garantinis laikotarpis. Jei gaminys pažeistas, susisiekite su jūsų šalyje veikiančiu gamintojo filialu (žr. domestic.com/dealer) arba prekiautoju.
Jei reikalingas remontas ir garantinis aptarnavimas, pristatydami prietaisą pateikite šiuos dokumentus:
- Kvito kopija su nurodyta pirkimo data
- Pretenzijos priežastį arba gedimo aprašymą
Atminkite, kad savarankiškas arba neprofesionalus remontas gali turėti pasekmių saugai ir anuliuoti garantiją.
15 Techniniai duomenys
| SC330 SC480 |
| Maksimali saulés baterijos jtampa (VoC) 32 V | - |
| Rekomenduojama saulés baterijos išvestis 75 ... 330 Wp 110 ... 480 Wp |
| Namelio akumuliatoriaus (B1) išvestis |
| Vardiné jtampa 12 V | |
| Maksimali jkrovimo srové 20 A 30 A | |
| Minimali reikalinga akumuliatoriaus talpa | |
| Švino rūgsties 60 Ah 100 Ah | |
| LiFePO4 40 Ah 60 Ah | |
| Minimali akumuliatoriaus jtampa 8 V | - |
| Temperatūrā reguliuojamas jkrovimas | Iki -0,03 V/°C |
| Užvedimo akumuliatoriaus (B2) išvestis |
| Vardiné jtampa 12 V | |
| Maksimali jkrovimo srové | 10 A |
| Minimali akumuliatoriaus jtampa 8 V | - |
| Bendrieji techninai duomenys |
| Maksimalios energijos sānaudos veikiant parengties režimu | Ø 6 mA |
| Vidinis saugiklis | 30 A |
| Darbiné aplinkos temperatura | -20 °C ... 50 °C |
LT
| SC330 SC480 |
| Aplinkos drègmè Ø 90 %, be kondensato | |
| Matmenys 170 mm × 88 mm × 48 mm | |
| Svoris 305 g 345 g | |
| Dažnić juosta („Wi-Fi“) 2,4 GHz ISM dažnić juosta (2400 ... 2484 MHz) |
| RD išvesties galia 4 dBm („Bluetooth V5.0“ vieno režimo LE) |
| Sertifikatas | CE UK E24
GR-06/02 4836 00 |
Šiuo dokumentu „Domic Mobile Power Italy S.r.l." pareiškia, kad SC330 ir SC480 tipo radijo ryšio įranga atitinka direktyvą 2014/53/ES. Visą ES atitikties deklaracijos tekstą galima rasti šiuo interneto adresu: documents.dometic.com
Latvių
1 Svarbios pastabos 517 2 Simbolių paaiškinimai 517 3 Bendrosios saugos nuorodos 518 4 Tikslinė auditorija 521 5 Komplektacija 521 6 Papildomi priedai 521 7 Paskirtis 521 8 Techninis aprašymas 522 9 Montavimas 526 10 Eksploatacija 532 11 Valymas ir priežiūra 534 12 Trikčių šalinimas 535 13 Atliekų perdirbimas 536 14 Garantija 537 15 Techniniai duomenys 537
1 Svarbios pastabos
Prašome atidžiai perskaityti ir atsižvelgti į visus gaminio vadove pateiktus nurodymus, gaires ir įspėjimus, kad užtikrintumėte, jog šį gaminį visada montuosite, naudosite ir prižiūrėsite tinkamai. Šiuos nurodymus PRIVALOMA saugoti kartu su šiuo gaminiu.
Naudodami šį gaminį patvirtinate, kad atidžiai perskaitėte visus nurodymus, gaires ir įspėjimus, ir suprantate bei sutinkate laikytis čia išdėstytų sąlygų. Jūs sutinkate naudoti šį gaminį tik pagal paskirtį ir taikymą, kaip nurodyta gaminio vadove, taip pat laikydamiesi visų taikomų teisės aktų. Neišsamus nurodymų ir įspėjimų perskaitymas ar nesilaikymas gali sukelti sužalojimus jums ar kitiems arba sugadinti patį gaminį ar kitą turtą. Informacija, pateikta gaminio vadove, įskaitant nurodymus, gaires, įspėjimus ir susijusius dokumentus, gali būti keičiama ir papildoma. Norėdami gauti naujausią informaciją apie gaminį, apsilankykite svetainėje documents.dometic.com.
