KÄYTTÖOHJE SC480 DOMETIC
1 Tärkeitä huomautuksia. 229 2 Symbolien selitykset 229 3 Yleisiä turvallisuusohjeita 230 4 Kohderyhmä 233 5 Toimituskokonaisuus. 233 6 Lisävarusteet 233 7 Käyttötarkoitus. 234 8 Tekninen kuvaus. 234 9 Asennus. 238 10 Käyttö 245 11 Puhdistus ja hoito 246 12 Vianetsintä 247 13 Hävittäminen. 248 14 Takuu. 249 15 Tekniset tiedot. 249
1 Tärkeitä huomautuksia
Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuvat aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.
Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti sekä ymmärtäväsi ja hyväksyväsi tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä muihin asiakirjoihin voidaan tehdä muutoksia, ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com.
2 Symbolien selitykset
VAARA!
Viittaa vaaralliseen tilanteeseen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.
VAROITUS!
Viittaa vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta.
HUOMIO!
Viittaa vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta.
3 Yleisiä turvallisuusohjeita
Noudata myös ajoneuvovalmistajan ja valtuutettujen huoltoliikkeiden antamia turvallisuusohjeita ja vaatimuksia.
VAROITUS! Sähköiskun vaara
- Laitteen saavat asentaa tai irrottaa ainoastaan tehtävään pätevät henkilöt.
- Laitetta ei saa ottaa käyttöön, jos laitteessa on näkyviä vaurioita.
- Jos tämän laitteen virtajohto on vioittunut, se täytyy vaihtaa vaarojen välttämiseksi. Ainoastaan pätevät ammattilaiset saavat korjata tätä laitetta. Värin tehdyistä korjauksista voi aiheutua vakavia vaaroja. Jos irrotat laitteen: Irrota kaikki liitännät. Varmista, että kaikki tulot ja lähdöt ovat jännitteettömiä.
- Älä käytä tätä laitetta märissä olosuhteissa äläkä upota sitä mihinkään nesteeseen. Säilytä sitä kuivassa paikassa. Käytä ainoastaan valmistajan suosittelemia lisävarusteita.
- Älä tee mihinkään osaan minkäänlaisia muutoksia.
- Irrota laite virtalähteestä:
Aina ennen puhdistusta tai huoltoa
käytön jälkeen
ennen sulakkeen vaihtamista
Ennen sähköhitsaustöiden tai sähköjärjestelmän parissa tehtävien töiden aloittamista
VAROITUS! Terveysvaara
- Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli he ymmärtävät laitteen käyttöön liittyvät riskit. Sähkölaitteet eivät ole leikkikaluja. Säilytä ja käytä laitetta hyvin pienten lasten ulottumattomissa. Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.
- Lapset eivät saa ilman valvontaa puhdistaa laitetta eivätkä ryhtyä käyttäjälle sallittuihin kunnossapitotoimiin.
HUOMAUTUS! Vahingonvaara
- Vertaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön ennen käyttöön ottamista. Varmista, että muut esineet eivät voi aiheuttaa laitteen koskettimien oikosulkuja.
- Varmista, että plus- ja miinusnavat eivät koskaan kosketa toisiaan.
3.1 Laitteen turvallinen asennus
VAARA! Räjähdysvaara
Älä missään tapauksessa asenna laitetta paikkaan, jossa on olemassa kaasu- tai pölyräjähdyksen vaara.
VAROITUS! Loukkaantumisvaara
Laite täytyy asentaa ja kiinnittää niin vakaasti, että se ei voi pudota. Kun sijoitat laitetta, varmista, että kaikki johdot on kiinnitetty sopivalla tavalla kaikenlaisten kompastumisvaarojen välttämiseksi.
HUOMAUTUS! Vahingonvaara
- Älä altista laitetta lämpölähteille (lämmitys, suora auringonpaiste, kaasu-uunit jne.).
- Asenna laite kuivaan ja roiskevedeltä suojattuun paikkaan.
3.2 Turvallisuus laitteen sähköliitäntää tehtäessä
VAARA! Sähköiskun vaara
Kun työskentelet sähköisten laitteiden kanssa, varmista, että joku on avuntarpeen tullen lähellä.
VAROITUS! Sähköiskun vaara
Huomioi johdon poikkipinta-alaa koskevat suositukset. Vedä johdot siten, että ovet tai konepelti eivät voi vahingoittaa niitä. Ruhjoutuneet johdot voivat johtaa hengenvaarallisiin vammoihin.
HUOMAUTUS! Vahingonvaara
- Käytä putkia tai läpivientiholkkeja, jos johtimia täytyy vetää peltiseinien tai muiden teräväreunaisten seinien läpi.
- Johtoja ei saa jättää löysälle eikä vetää niin, että muodostuu teräviä taitteita.
- Kiinnitä johdot asianmukaisesti.
- Älä vedä johdosta.
3.3 Laitteen käytöturvallisuus
VAROITUS! Räjähdysvaara
- Käytä laitetta ainoastaan suljetuissa, hyvin tuuletetuissa tiloissa.
- Älä käytä laitetta seuraavissa olosuhteissa: suolapitoisessa, kosteassa tai märässä ympäristössä, syövyttävien höyryjen lähellä, palavien materiaalien lähellä, räjähdysvaarallisilla alueilla
VAROITUS! Sähköiskun vaara
- Huomaa, että osa laitteesta voi jäädä jännitteiseksi myös sulakkeen laukeamisen jälkeen.
- Älä irrota mitään johtoja, kun laite on vielä toiminnassa.
HUOMAUTUS! Vahingonvaara
- Varmista, että laitteen ilmanotto- ja ilmanpoistoaukkoja ei ole peitetty. Varmista hyvä ilmanvaihto. Laitetta ei saa altistaa sateelle.
3.4 Turvatoimet akkuja käsiteltäessä
VAROITUS! Loukkaantumisvaara
- Akut sisältävät vahvoja, syövyttäviä happoja. Vältä ihokosketusta akkunesteiden kanssa. Jos akkunestettä on päässyt iholle, huuhtele kyseinen alue huolellisesti vedellä. Jos happo on aiheuttanut sinulle vamman, hakeudu välittömästi lääkäriin.
- Älä käytä mitään metallisia esineitä kuten kelloa tai sormuksia, kun käsittelet akkuja. Lyijyakut voivat aiheuttaa oikosulkuvirtoja, jotka voivat johtaa palovammaan. Käytä vain eristettyjä työkaluja.
- Käytä suojalaseja ja suojavaatetusta, kun työskentelet akun parissa. Älä kosketa silmiäsi, kun työskentelet akun parissa.
HUOMIO! Räjähdysvaara
- Älä koskaan yritä ladata jäätynyttä tai viallista akkua. Sijoita akku tilaan, jossa ei ole pakkasta. Odota tämän jälkeen, että akku on mukautunut ympäristön lämpötilaan. Aloita lataaminen vasta sitten.
- Älä tupakoi, sytytä avoliekkiä äläkä aiheuta kipinöitä moottorin tai akun lähistöllä.
HUOMAUTUS! Vahingonvaara
Käytä ainoastaan uudelleen ladattavia akkuja. - Estä metalliosien joutuminen akun päälle. Metalliosat voivat aiheuttaa kipinöintiä tai akun ja muiden sähköosien oikosulun. Varmista oikea napaisuus, kun liität akkua. - Noudata akun valmistajan ohjeita sekä sen järjestelmän tai ajoneuvon valmistajan ohjeita, jossa akkua käytetään. - Jos akku täytyy irrottaa, irrota ensin maadoitusliitäntä. Irrota kaikki liitännät ja kaikki sähkölaitteet akusta ennen akun ottamista pois. - Akkua saa säilyttää varastossa vain täysin ladattuna. Lataa akkua säännöllisesti varastossa säilytyksen aikana. - Älä kanna akkua sen navoista kiinni pitäen.
Turvatoimet litiumakkuja käsiteltäessä
HUOMIO! Loukkaantumisvaara
Käytä vain akkuja, joissa on integroitu akunhallintajärjestelmä ja kennojen tasapainotus.
HUOMAUTUS! Vahingonvaara
- Akun saa asentaa vain tilaan, jonka ympäristölämpötila on vähintään 0°C
- Älä päästä akkua syväpurkautumaan.
Turvatoimet lyijyhappoakkuja käsiteltäessä
HUOMIO! Terveysvaara
Akun sisältämä vesi-happoneste voi haihtua ja aiheuttaa hapanta hajua. Akkua saa käyttää vain tilassa, jossa on hyvä ilmanvaihto.
HUOMAUTUS! Vahingonvaara
- Akkua ei ole tiivistetty. Älä käännä akkua kyljelleen äläkä ylösalaisin. Aseta akku vaakatasoiselle alustalle. Tarkasta lyijyhappoakun hapon määrä säännöllisin väliajoin.
- Jos lyijyhappoakku on syväpurkautunut, lataa sitä välittömästi, jotta se ei sulfatoidu.
4 Kohderyhmä
Sähkönsyötön liittäminen täytyy antaa pätevän sähköasentajan tehtäväksi. Sähköasentajan täytyy pystyä osoittamaan sähkövarusteiden rakenteeseen ja käyttöön sekä asennukseen liittyvät tietonsa ja taitonsa, ja hänen täytyy tuntea asiaa koskevat määräykset, jotka ovat voimassa siinä maassa, jossa varuste on määrä asentaa ja/tai jossa sitä on määrä käyttää. Lisäksi hänellä täytyy olla suoritettuna turvallisuuskoulutus, jonka ansiosta hän pystyy tunnistamaan asiaan liittyvät vaarat ja välttämään ne.
5 Toimituskokonaisuus
| Kuvaus Määrä |
| Lataussäädin 1 |
| Lämpötila-anturi 1 |
| Varasulake (30 A) 1 |
| WAGO-liitin SC330: 1 |
| SC480: 2 |
| Kiinnitysruvi 4 |
| Pikakäytöohje 1 |
| Asennus- ja käytöohje (vain digitaalinen) 1 |
6 Lisävarusteet
| Kuvaus Tuotenro |
| TD283-kosketusnäytö 9620013272 |
FI
7 Käyttötarkoitus
Aurinkosähkölaturia käytetään varmistamaan rakennuksen akun oikea latausjännite, kun sitä ladataan aurinkopaneeleilla mikroprosessoriohjattujen IU0U-latausohjelmien avulla, ja suojaamaan akkua ylijännitteeltä ja syväpurkaukselta.
Lisäksi aurinkosähkölaturi varmistaa käynnistysakun riittävän varaustilan moottorin käynnistymisen varmistamiseksi.
Aurinkosähkölaturi soveltuu vain aurinkopaneelien ohjaamiseen.
Aurinkosähkölaturi ei sovellu muiden latauslähteiden ohjaamiseen.
Aurinkosähkölaturia käytetään seuraavien akkutyyppien lataamiseen:
Lyijyakut, lyijygeeliakut, AGM-akut (Absorbed Glass Mat) ja LiFePO4-akut.
Aurinkosähkölaturia ei ole tarkoitettu muuntyyppisten akkujen (esim. NiCd, NiMH jne.) lataamiseen.
Aurinkosähkölaturi sopii seuraaviin:
- Asennus vapaa-ajan ajoneuvoihin
- Kiinteä asennus ja mobiilikäyttö, sisäkäyttö
Aurinkosähkölaturi ei sovi seuraaviin:
Käyttö verkkosähköllä, ulkokäyttö
Liitettyjen aurinkopaneelien lähtövirta ei saa olla teknisissä tiedoissa ilmoitettua maksimilähtövirtaa suurempi.
Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.
Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.
Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:
- Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
- Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
- Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen
Domicidpidatttaitsellana oikeudenuutoptteen ulkonaoa sa jspesifikaatioisa.
8 Tekninen kuvaus
Yleiskuvaus
Aurinkosähkölaturissa on seuraavat toiminnot:
- Mikroprosessoriohjatut, lämpötilakompensoidut IUOU-latausohjelmat erityyppisille akuille
- Maksimitehopiikin seuranta (Maximum power peak tracking, MPPT)
- Bluetooth-yhteys tietojen ja toimintojen näyttämistä varten mobiilisovelluksessa
Aurinkosähkölaturissa on seuraavat suojamekanismit:
Ylijännitesuoja - Alijännitesuoja - Suoja liian korkealta lämpötilalta - Suoja liian alhaiselta lämpötilalta (vain LiFePO4-akut, joissa yhdistetty lämpötila-anturi) - Akun ylilataussuoja (vain, jos lämpötila-anturi on yhdistetty) - Takavirtasuojaus - Oikosulkusuoja - Aurinkopaneelin syöttöjännitteen suoja käänteistä napaisuutta vastaan
Lämpötila-anturi tarkkailee akun lämpötilaa latausprosessin aikana ja säätää latausjännitettä sen mukaisesti.
Aurinkosähkölaturi voidaan liittää DIP-katkaisinten avulla erityyppisiin rakennusten akkuihin.
Vaihtoehtoisesti TD283-kosketusnäyttö (lisävaruste) voidaan liittää ulkoisten tietojen ja latausprosessin edistymisen näyttämiseen.
Liitännät ja käyttölaitteet

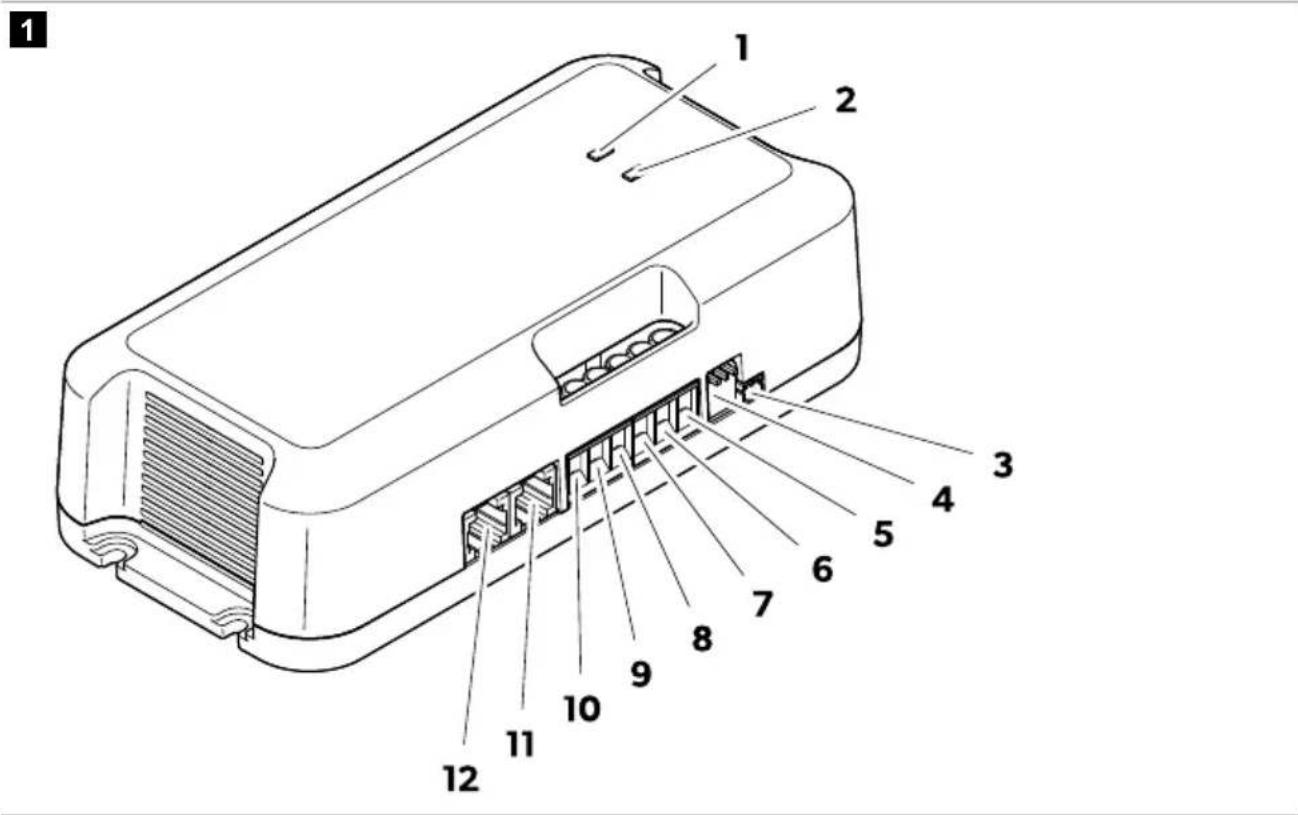

Taulu 111. Liitännät ja käyttölaitteet
| Nro Kuvaus |
| 1 Rakennuksen akun (B1) tila-LED |
| 2 Käynistysakun (B2) tila-LED |
FI
| Nro Kuvaus |
| 3 Yhteys lämpötila-anturiin |
| 4 DIP-kytkimet rakennuksen akun tyypin asetusta varten |
| 5 Yhteys käynnistysakun plusnapaan |
| 6 Yhteys rakennuksen akun plusnapaan |
| 7 Yhteys aurinkopaneelin 1 plusnapaan |
| 8 Yhteys aurinkopaneelin 2 plusnapaan |
| 9 Yhteys rakennuksen akun miinusnapaan |
| 10 Yhteys aurinkopaneelien miinusnapaan |
| 11 Yhteys TD283-kosketusnäytöön (lisävarusteet) tai CI-väylään |
| 12 Yhteys TD283-kosketusnäytöön (lisävarusteet) tai CI-väylään |
LED-näytöt
Taulu 112. LED-näytöt
| LED Tila Kuvaus | | |
| palaa Akut tãysin ladattu (100 %)vihreä |
| Vilkkuu Latausprosessi | |
| oranssi Vilkkuu Latausprosessi, jännite < 12 V | |
| punainen Vilkkuu Virhe (katso kappale Vianetsintä sivulla 247) |
Akkulaturitoiminto
Rakennuksen akun pälatausjakso käynnistyy, kun rakennuksen akun jännite on laskenut alle nollausrajan.
Käynnistysakun pälatausjakso aloitetaan seuraavissa tilanteissa:
- Kun käynnistysakku on laskenut alle nollausrajan (rakennuksen akun latausvaihetta ei oteta huomioon) Kun jännite on laskenut alle nollausrajan, kun rakennuksen akku on ylläpitolatausvaiheessa (float)

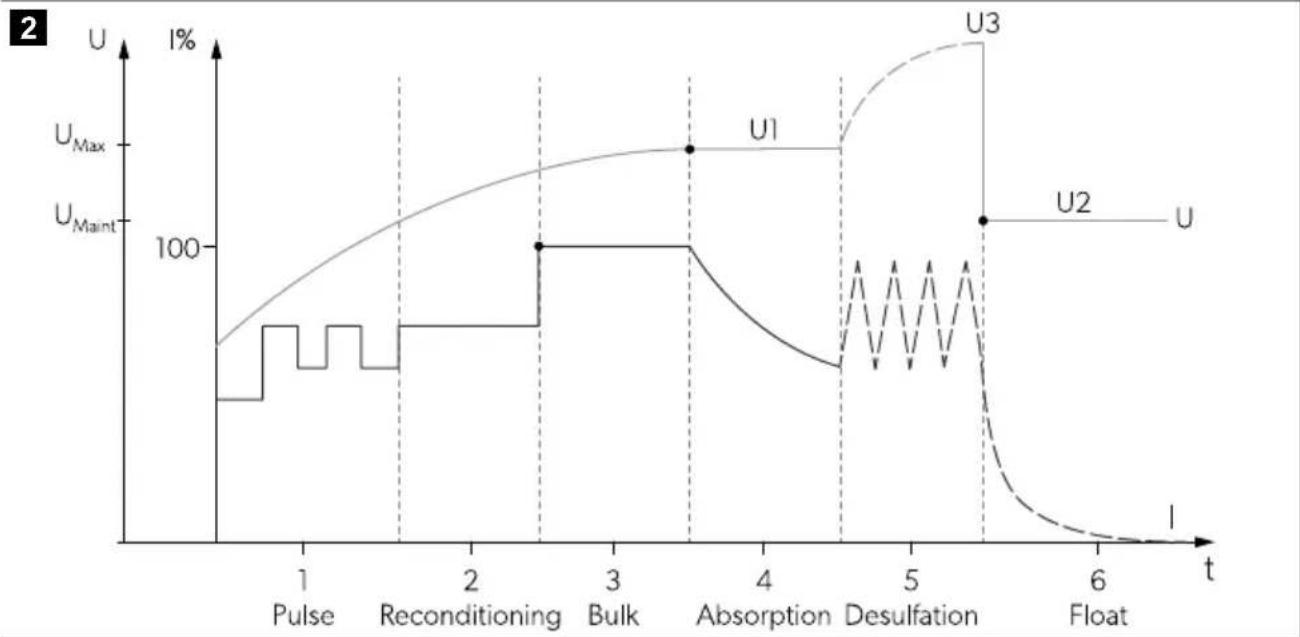

1: Pulssi (Pulse)
Jännitteen ollessa 8 - 10,5 V, vähennettyä virtaa syötetään joka 5 s (aikakatkaisu 4 h).
2: Elvytysvaihe
Jännitteen ollessa 10,5 V - 12 V, vähennettyä virtaa syötetään (aikakatkaisu 8 h).
3: Vakiovirtavaihe (bulkkivirta)
Rakennuksen akku (B1): Maksimivirta syötetään jännitteen ollessa välillä 12 V ja U1 (valitun latauskäyrän maksimijännite). Toimitettava enimmäisvirta riippuu asennettujen aurinkopaneelien tehosta (Wp) ja käytetystä aurinkosähkölaturista:
SC330:20A SC480:30A
Käynnistysakku (B2): 10 A:n enimmäisvirtaa syötetään 12 V:n - 14,2 V:n jännitteellä.
4: Vakiovirta-aihe (absorptio)
Rakennuksen akku (B1): Kun jännite on yhtä suuri kuin U1 (valitun latauskäyrän maksimijännite), saadaan vakiojännite, joka on yhtä suuri kuin U1. Syötettävä virta pienenee, kun akun varaustila (SoC) nousee. Vakiojännitevaihetta rajoitetaan valitun latausohjelman mukaan (ks. luku Latausohjelman asetukset sivulla 245).
Käynnistysakku (B2): Vakiojännite 14,2 V syötetään 15 min ajan.
5: Sulfatoinnin poisto (Desulphation)
OHJE: Vain AGM2-akuille, jos latausohjelma on valittu (katso luku Latausohjelman asetukset sivulla 245).
Rakennuksen akku (B1): Virta vaihtelee, kun akun jännite nousee U3:een sulfaatin poistamiseksi akun lyijylevyistä ja akun kapasiteetin palauttamiseksi. Tämä vaihe päättyy, kun U3 on saavutettu (aikakatkaisu 2 h).
6: Ylläpitolatausvaihe (float)
Rakennuksen akku (B1): Ylläpitolatausvaiheessa pidetään vakiojännite (U2), joka liittyy valittuun latauskäyrään. Kun akun jännite on laskenut tiettyyn arvoon, laite siirtyy takaisin vakiovirtavaiheeseen.
Lämpötila-anturi
Kun lämpötila-anturi on kytketty, aurinkosähkölaturi mukauttaa latausjännitteen (lyijyakkujen osalta) tai latausvirran (LiFePO4-akkujen osalta) akun mitatun lämpötilan mukaan.
Lyijyakut: Jos lämpötila-anturia ei ole kytketty tai jos lämpötila-anturi on viallinen, latausjännite viitataan arvoon 20°C
LiFePO4-akut: Ilman kytkettyä lämpötila-anturia aurinkosähkölaturi ei toimi.
9 Asennus
Asennuspaikka
Kun valitset asennuspaikkaa, ota huomioon seuraavat ohjeet:
- Asenna laite lähelle akkuja, jotta akkujen liitäntäjohto olisi mahdollisimman lyhyt.
- Varmista, että asennuspinta on tukeva ja suora.
- Valitse paikka, joka on hyvin tuuletettu ja suojattu kosteudelta ja pölyltä.
- Pidä laitteen ympärillä 10 cm etäisyys kaikilla sivuilla.
Aurinkosähkölaturin asennus
HUOMAUTUS! Vahingonvaara
Ennen kuin teet mitään reikiä, varmista, että poraaminen, sahaaminen tai viilaaminen ei vahingoita sähköjohtoja tai ajoneuvon muita osia.

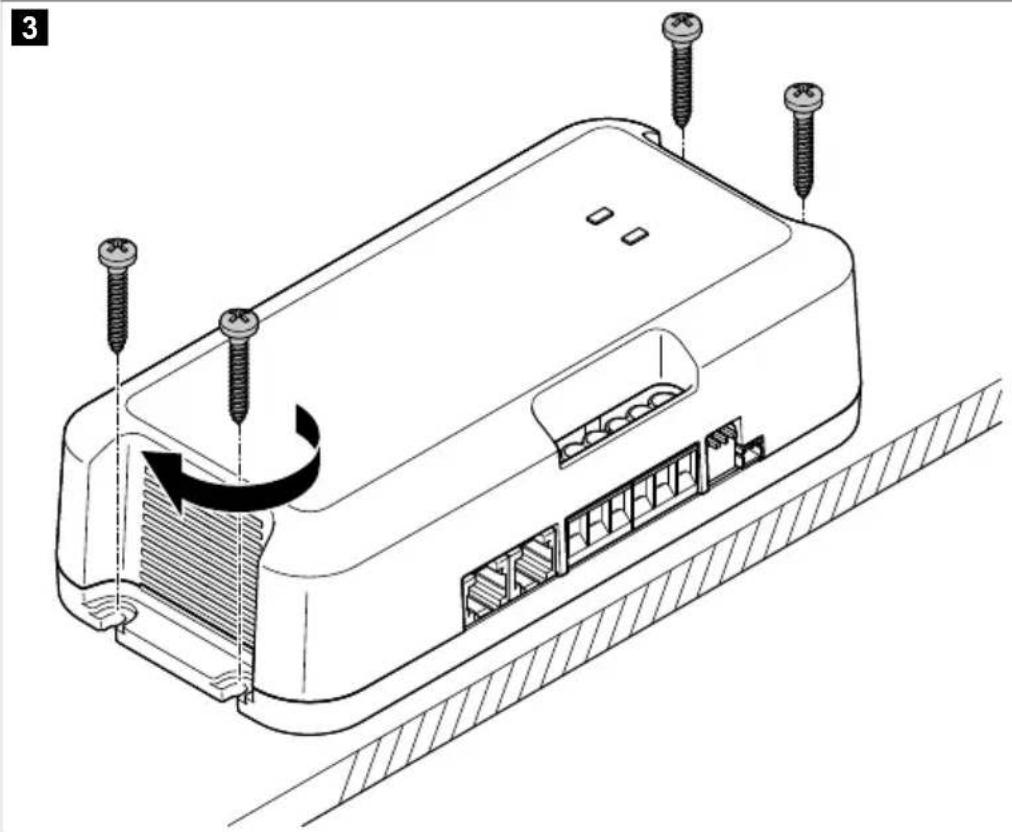

Asenna aurinkosähkölaturi neljällä mukana toimitetulla ruuvilla pystysuoraan seinään siten, että liittimet osoittavat alaspäin.
Aurinkosähkölaturin liittäminen
VAROITUS! Sähköiskun vaara
- Peitä kaikki aurinkopaneelit asennustöiden ajaksi valoa läpäisemättömällä materiaalilla, jotta ne eivät voi tuottaa sähköä.
- Huomaa suositeltu johdon poikkipinta-ala, johdon pituus ja sulakkeen mitoitus.
HUOMIO! Palovaara
Johtojen oikosulun ja mahdollisen palamisen välttämiseksi sulakkeet täytyy sijoittaa lähelle akkuja.
HUOMAUTUS! Vahingonvaara
Huolehdi siitä, että napaisuus ei mene ristiin. - Älä liitä aurinkopaneelin miinusnapaa maadoitukseen (alustaan). Käytä aina aurinkosähkölaturin liitäntää aurinkopaneelien miinusnapaan kytkemiseen.
Noudata seuraavia ohjeita, kun liität lataussäädintä:
- Liitä ensin rakennuksen akku ja vasta sitten aurinkopaneelit.
- Älä käytä metalliheloja. Kuori johtimien päät 10 mm kohdalta. Jos käytät useita aurinkopaneeleja, kytke ne aina rinnan. Niiden yhteenlaskettu teho ei saa olla suurempi kuin lataussäätimen nimellisteho.
- Jos käytät kahta tai useampaa akkua, rinnankytkentä on sallittua, jos akkujen tyyppi ja kapasiteetti on sama ja jos ne ovat saman ikäisiä. Liitä akut diagonaalisesti.
FI
- Akun sisälämpötilan mittaamisen varmistamiseksi kytke mukana toimitettu lämpötila-anturi rakennuksen akun miinusnapaan. Käytä tarkoitukseen sopivia mittalaitteita:
Yleismittari, jossa on tasajännitteen mittaus, 200 V tai automaattinen asteikko
Ampeerimittaripihdit, joissa on suora mittaus (asteikko 100 A tai suurempi)
Liitäntävaihtoehto A (vain SC330)
Liitäntävaihtoehto aurinkopaneelin lähtöjännitteeseen 240 Wp.

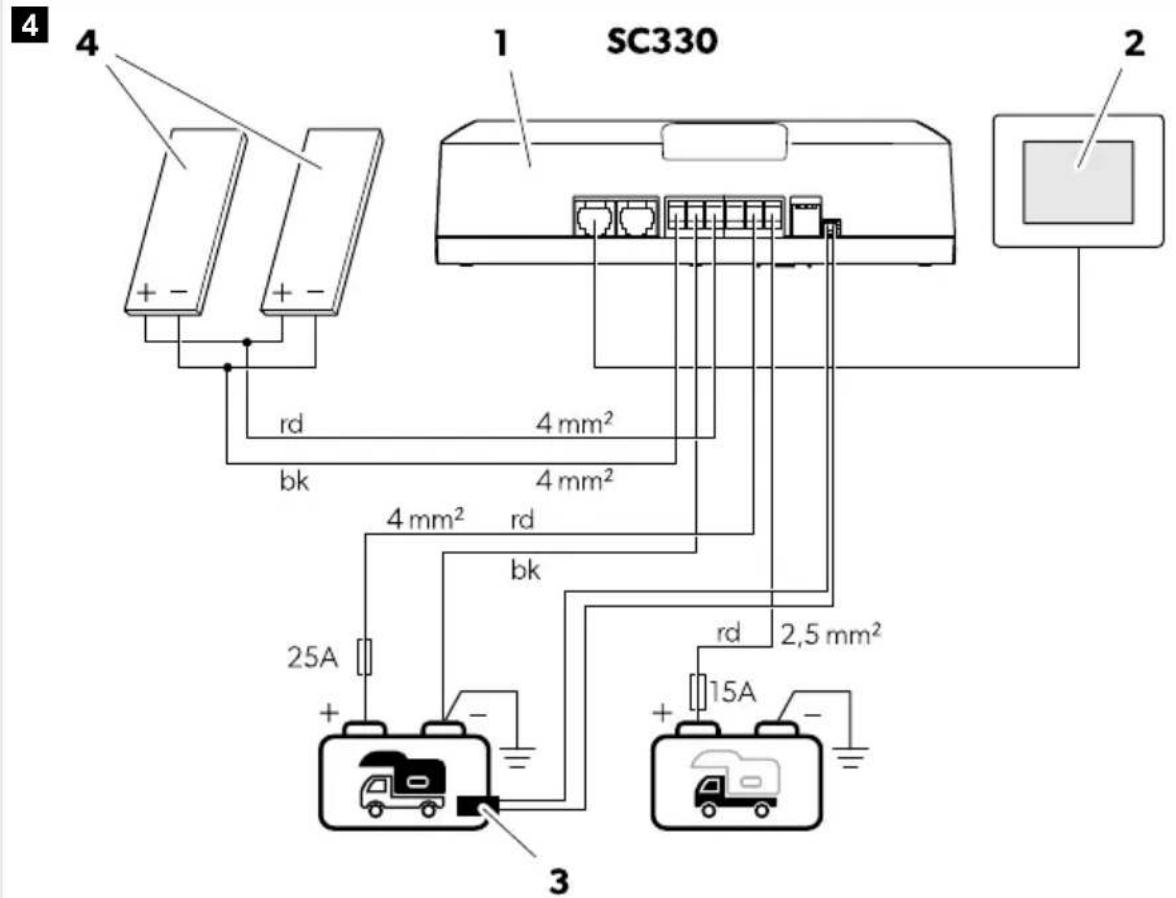

Liitä aurinkosähkölaturi kuvan 4 sivulla 240 osoittamalla tavalla.
Taulu 113. Liitäntäkaavio SC330
| Nro Kuvaus | |
| 1 Lataussäädin | |
| 2 TD283-kosketusnäytö (lisävaruste) | |
| 3 Lämpötila-anturi | |
| 4 Aurinkopaneeli(t) | |
| Rakennuksen akku |
Taulu 114. Värikoodaus
| Nro Kuvaus | |
| Käynistysakku (valinnainen) |
| Koodi Väri ("Colour") |
| rd punainen | |
| bk musta | |
Liitäntävaihtoehto B (vain SC330)
Liitäntävaihtoehto aurinkopaneelin lähtöjännitteeseen 0' 240 Wp.

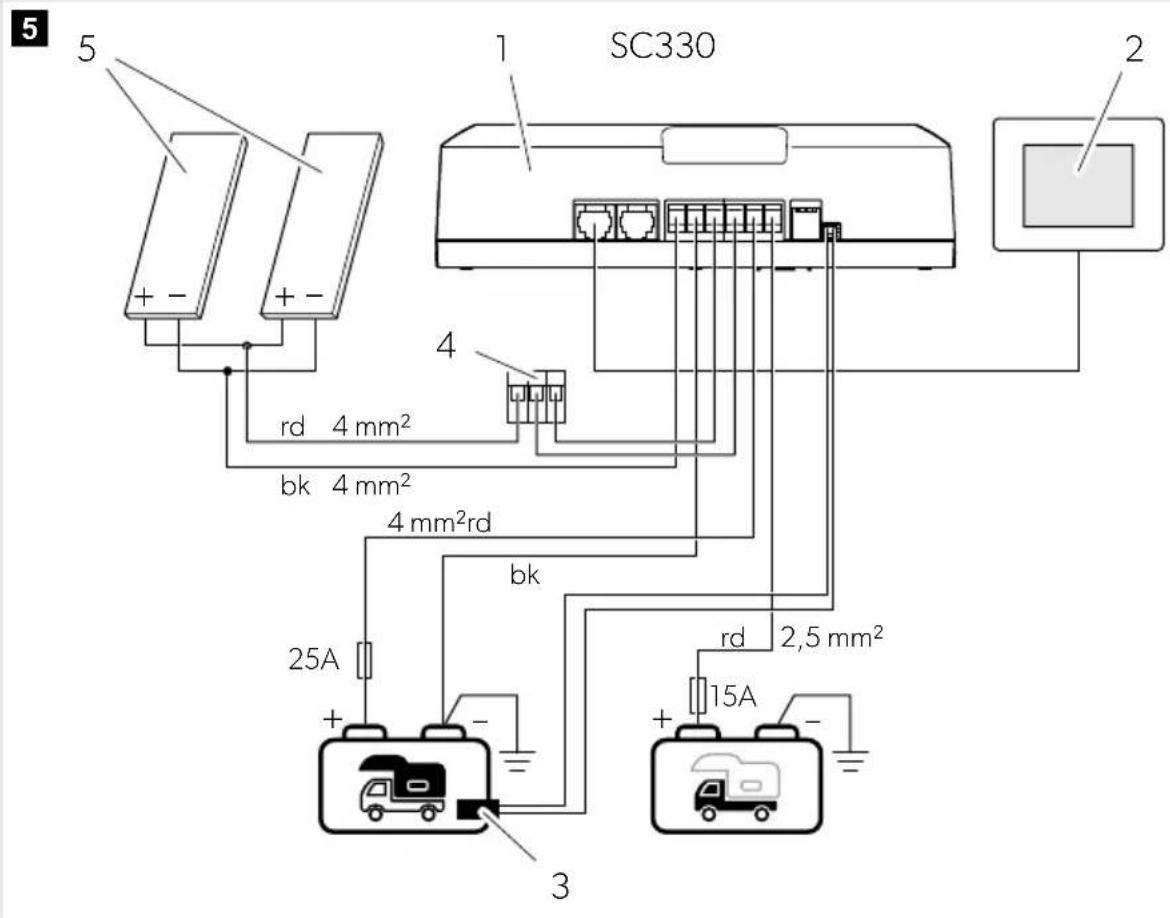

Liitä aurinkosähkölaturi kuvan 5 sivulla 241 osoittamalla tavalla.
Taulu 115. Liitäntäkaavio SC330
| Nro Kuvaus | |
| 1 Lataussäädin | |
| 2 TD283-kosketusnäytö (lisävaruste) | |
FI
| Nro Kuvaus | |
| 3 Lämpötila-anturi | |
| 4 WAGO-liitin | |
| 5 Aurinkopaneeli(t) | |
| Rakennuksen akku |
| Käynistysakku (valinnainen) |
Taulu 116. Värikoodaus
| Koodi Väri ("Colour") |
| rd punainen | |
| bk musta | |
Liitäntävaihtoehto C (vain SC480)

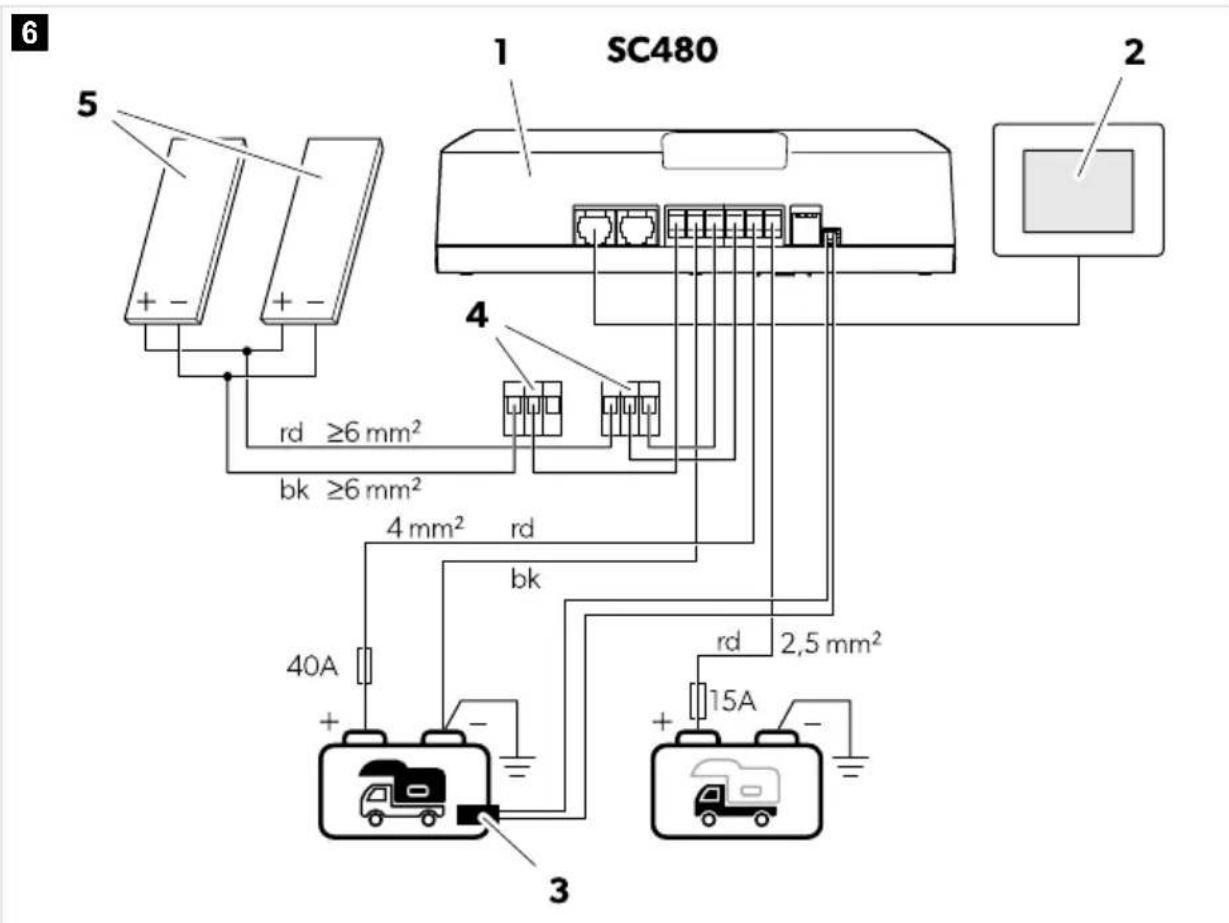

Liitä aurinkosähkölaturi kuvan 6 sivulla 242 osoittamalla tavalla.
Taulu 117. Liitäntäkaavio SC480
| Nro Kuvaus | |
| 1 Lataussäädin | |
| 2 TD283-kosketusnäytö (lisävaruste) | |
| 3 Lämpötila-anturi | |
| 4 WAGO-liitin | |
| 5 Aurinkopaneeli(t) | |
| Rakennuksen akku |
| Käynistysakku (valinnainen) |
Taulu 118. Värikoodaus
| Koodi Väri ("Colour") |
| rd punainen | |
| bk musta | |
Liitäntävaihtoehto D (vain SC480)

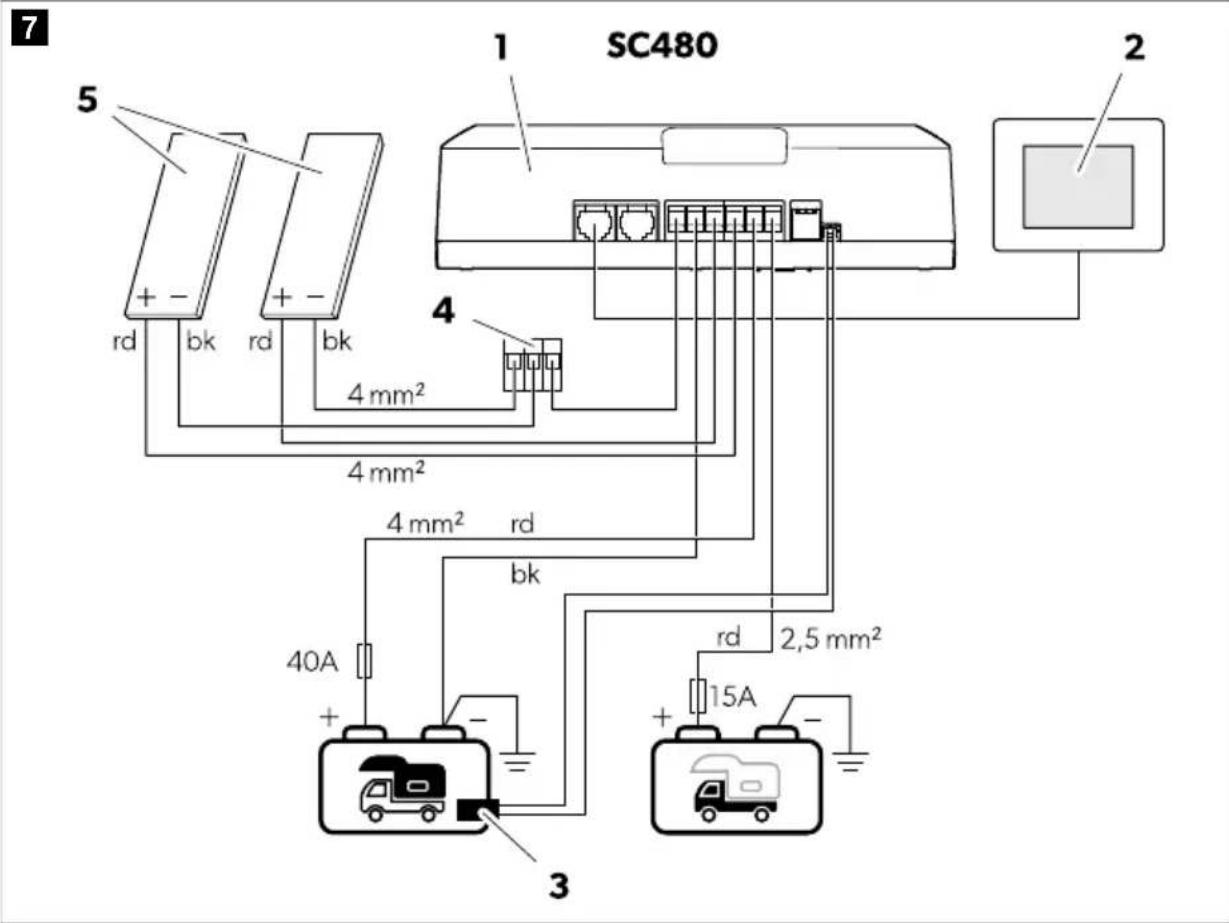

Liitä aurinkosähkölaturi kuvan 7 sivulla 244 osoittamalla tavalla.
Taulu 119. Liitäntäkaavio SC480
| Nro Kuvaus | |
| 1 Lataussäädin | |
| 2 TD283-kosketusnäytö (lisävaruste) | |
| 3 Lämpötila-anturi | |
| 4 WAGO-liitin | |
| 5 Aurinkopaneeli(t) | |
| Rakennuksen akku |
| Käynistysakku (valinnainen) |
Taulu 120. Värikoodaus
| Koodi Väri ("Colour") |
| rd punainen | |
| bk musta | |
10 Käyttö
Latausohjelman asetukset
HUOMAUTUS! Vahingonvaara
Käytä vain akkuja, jotka soveltuvat määritelmään merkitylle latausjännitteelle. - Siirrä DIP-kytkimet tarvittaviin asentoihin varovasti pienen ruuvitaltan avulla.
Valitse käytettävälle rakennuksen akun tyypille sopiva latausohjelma akun valmistajan määritelmien, latauskäyrän tietojen (ks. luku Akkulaturitoiminto sivulla 236) ja teknisten tietojen (ks. luku Tekniset tiedot sivulla 249) perusteella. Ilmoitetut latausajat perustuvat oletukseen, että ympäristön keskilämpötila on 20°C .
Aseta latausohjelma oman rakennuksen akun mukaisesti siirtämällä DIP-kytkimet seuraavan taulukon mukaisiin asentoihin.
Taulu 121. Latauskäyrän asetukset
| DIP-kykti-
men asen-
to (harmaa) | Haluttu latausohjelma DIP-kykti-
men asen-
to (harmaa) | Haluttu latausohjelma |
| 123
ON | Lyijygeeliakut (14,2 V)
• U1: 14,2 V (90 ... 360 min)
• U2: 13,6 V | LiFePO4-akut (14,4 V)
• U1: 14,4 V (20 ... 60 min)
• U2: 13,8 V |
| 123
ON | Lyijyhappoakut (14,4 V) tai
AGM1-akut (14,4 V)
• U1: 14,4 V (30 ... 240 min)
• U2: 13,6 V | LiFePO4-akut (14,2 V)
• U1: 14,2 V (30 min)
• U2: 13,6 V |
| 123
ON | AGM2-akut (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V | LiFePO4-akut (14,6 V)
• U1: 14,6 V (20 ... 60 min)
• U2: 13,8 V |
| 123
ON | AGM2-akut, joissa desulfatointi
(14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V
• U3: 15,7 V | LiFePO4-akut (14,5 V)
• U1: 14,5 V (30 ... 90 min)
• U2: - |
Järjestelmän toiminnan tarkastus
Aurinkosähkölaturi säteilee jopa kahden akun latausta: yhtä rakennuksen akkua (B1) ja yhtä käynnistysakkua (B2), etusijalla on rakennuksen akun lataus.
Rakennuksen akkua ladataan seuraavin edellytyksin:
Liitetyt aurinkopaneelit tuottavat jännitteen >16V - Akun jännite on >8V
Rakennuksen akkua ladataan valitulla latauskäyrällä (ks. luku Latausohjelman asetukset sivulla 245).
Käynnistysakkua ladataan seuraavin edellytyksin:
Rakennuksen akku on ylläpitolatausvaiheessa (float) ja käynnistysakun jännite on < 12,5 V. Käynnistysakun jännite on < 11,9 V 20 min ajan.
Jokaisella latausvaiheella on enimmäiskesto, paitsi ylläpitolatausvaiheella (float), jolla varaustilaa (SoC) valvotaan jatkuvasti ja jolla akkuun tarvittaessa syötetään impulssivirta akun varaustilan pitämiseksi lukemassa 100 %.
- Peitä kaikki aurinkopaneelit valoa läpäisemättömällä kankaalla tai materiaalilla, jotta paneelit eivät tuota tällöin sähköä.
- Sammuta ja irrota kaikki muut asennetut ylimääräiset virtalähteet (esim. akkulaturit).
- Mittaa akkujen jännite (arvo 1) jännitemittarilla.
- Poista kaikkien aurinkopaneelien suojukset. Varmista suora auringonvalo, jotta aurinkopaneelit toimivat optimaalisesti.
- Mittaa akkujen jännite (arvo 2) jännitemittarilla. Vertaa arvoa 2 edellisen mittauksen arvoon 1. Arvon 2 pitäisi olla suurempi kuin arvon 1.
- Tarkista latausvirta mobiilisovelluksen, ampeerimittarin tai vaihtoehtoisesti TD283-kosketusnäytön (lisävaruste) avulla.
SunControl-sovelluksen lataaminen
Aurinkosähkölaitetta voidaan tarkkailla ja ohjata Bluetooth-yhteyden kautta sovelluksella, jonka voit asentaa yhteensopivaan laitteeseen.
Lataa SunControl-sovellus App Store- tai Google Play -kaupasta.
Huomaa, että SunControl-sovellus ei ehkä ole saatavissa maassasi.
11 Puhdistus ja hoito
HUOMAUTUS! Vahingonvaara
- Älä puhdista laitetta koskaan juoksevan veden alla tai tiskivedessä.
- Älä käytä puhdistukseen teräviä tai kovia esineitä äläkä hankaus- tai valkaisuaineita, koska ne voivat vahingoittaa laitetta.
Puhdista tuote toisinaan ulkopuolelta kostealla liinalla.
Tarkasta jännitteenalaiset johdot ja johtimet säännöllisesti eristevikojen, katkosten ja liitäntöjen löystymisen varalta.
Sulakkeen vaihtaminen
VAROITUS! Sähköiskun vaara
Laitteen sulakkeen vaihtoon tarvitaan pätevä ammattihenkilö.

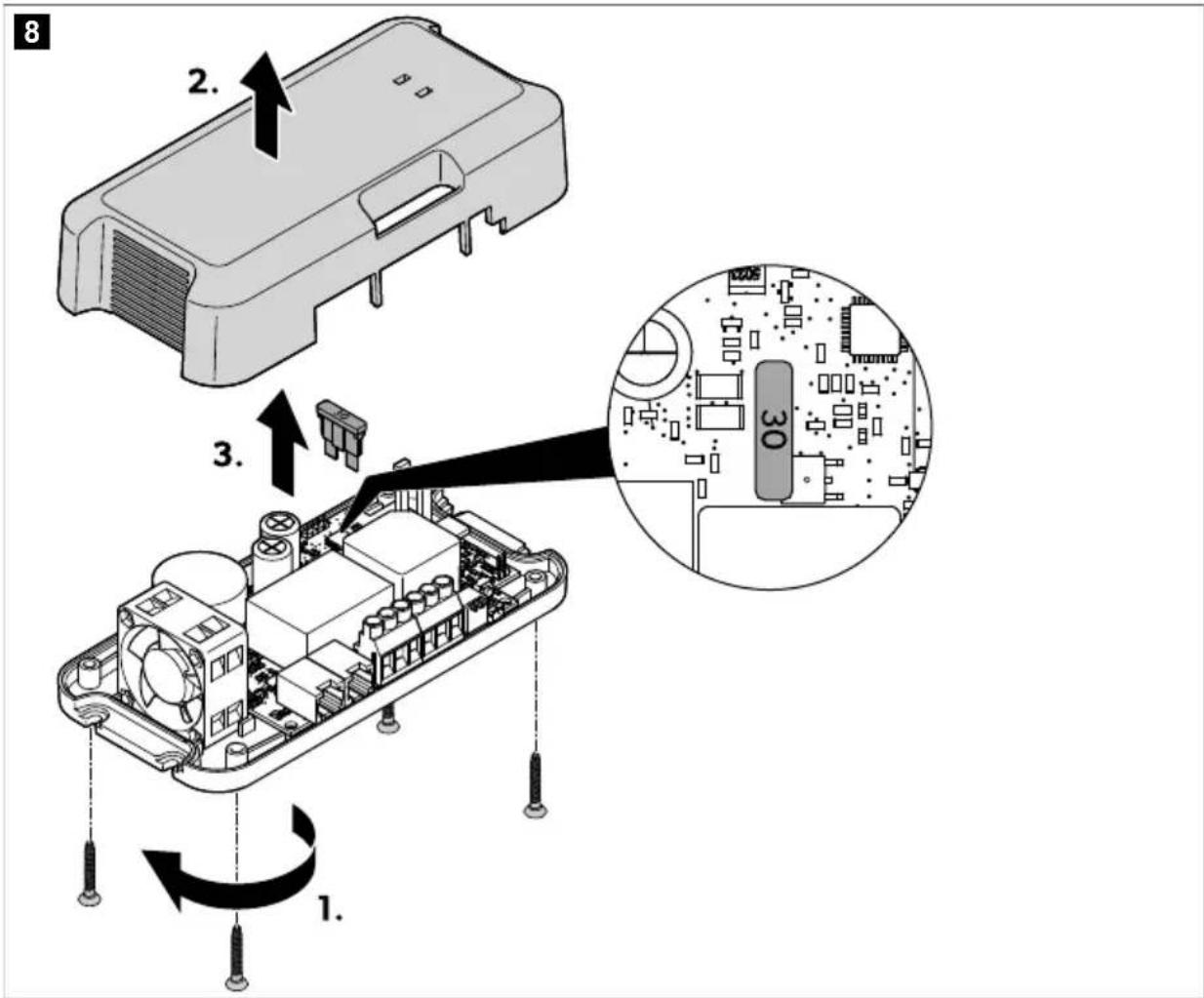

Vaihda sulake kuvan 8 sivulla 247 osoittamalla tavalla. Käytä mukana toimitettua varasulaketta.
12 Vianetsintä
Häiriö Mahdollinen syy Ratkaisuehdotus
Aurinkosähkölämmitin ei toimi. LEDit eivät syty.
Jännitteenalaisen johdon eriste on vaurioitunut, johto on murtunut tai pistoke ei ole tiukasti paikallaan.
Tarkasta, onko jännitteenalaisen johdon eristeessä vikaa, onko johto murtunut ja onko pistoke tiukasti paikallaan. Jos et löydä vikaa, ota yhteyttä valtuutettuun huoltopalveluun.
| Häiriö Mahdollinen syy Ratkaisuehdotus | |
| Aurinkosähkõjarjestelmä ei toimi kun-nolla (lähtöteho vãhäinen). Jokin esine tai lika estää valon osumisen. | > Katso, onko esteitä, ja varmista,ITTä aurinkopaneelit eivät ole var-jossa.> Siirrå ajoneuvo sopivampaan paikkaan.> Poista kaikki lika. |
| Aurinkopaneelit ylikuumenevat. | > Anna aurinkopaneelien jäähtyä.> Siirrå ajoneuvo sopivampaan paikkaan.> Varmista riittävä ilmankierto au-rinkopaneelien ympärillä. |
| Jossakin aurinkopaneeliston paneelissa on vikaa. | > Irrota sulake latassäämstä ja tarkasta aurinkopaneelin jännite (VoC) latassäämstä.> Tutki, onko aurinkopaneleissa hiushalkeamia.> Tutki, onko aurinkopaneelien la-minointi irronnut.> Vaihda vioittunut aurinkopaneeli tarvittaessa. |
| On muodostunut oikosulku. | > Laitteen sulake täytyy vaihtaa, kun liian suuri virta on saanut sen laukeamaan (ks. luku Sulakkeen vaihtaminen sivulla 247).> Anna sulakkeen vaihtaminen vain pätevän henkilöstön tehtäväksi. |
| Aurinkosähkölaturi ei toimi. Rakennuk- Sen akun (B1) tila-LED vilkkuu punaise- na. | Vain LiFePO4-akut: Lämpõtila-anturia ei ole yhdistetty. | Vain LiFePO4-akut: Liïtä lämpõtila-antu- ri. |
| Aurinkosähkölaturi ei toimi. Kaksi LED- valoa (B1 ja B2) vilkkuvat punäisina. | Laitteen sulake on palanut. | > Laitteen sulake täytyy vaihtaa, kun liian suuri virta on saanut sen laukeamaan (ks. luku Sulakkeen vaihtaminen sivulla 247).> Anna sulakkeen vaihtaminen vain pätevän henkilöstön tehtäväksi. |
13 Hävittäminen
Pakkausmateriaalin kierrätys: Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjätteastioihin.
Kiinteästi asennettuja akkuja, ladattavia akkuparistoja ja valonlähteitä sisältävien tuotteiden kierrätys:
- Jos tuotteessa on kiinteästi asennettuja akkuja, ladattavia akkuparistoja tai valonlähteitä, niitä ei tarvitse poistaa ennen tuotteen hävittämistä.
- Jos haluat poistaa tuotteen lopullisesti käytöstä, tiedustele yksityiskohtaisia hävittämistä koskevia ohjeita ja määräyksiä lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä.
- Tuotteen voi hävittää veloituksetta.
14 Takuu
Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä valmistajan toimipisteeseen omassa maassasi (ks. dometic.com/dealer) tai jälleenmyyjään.
Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:
Kopio kuitista, jossa näkyy ostopäivä - Valitusperuste tai vikakuvaus
Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.
15 Tekniset tiedot
| SC330 SC480 |
| Aurinkopaneelin maksimijännite (VoC) 32 V | - |
| Suositeltu aurinkopaneelin lahtöjännite 75 ... 330 Wp | 110 ... 480 Wp |
| Rakennuksen akun (B1) lahtö |
| Nimellisjännite 12 V | |
| Maksimilatausvirta 20 A 30 A | |
| Vaadittava akun kapasiteetti vähintään | |
| Lyijyhappoakku 60 Ah 100 Ah | |
| LiFePO4 40 Ah 60 Ah | |
| Akun jännite vähintään 8 V | - |
| Lämpötilasäädetty lataus Enintään - | 0,03 V/°C |
| Käynnistysakun (B2) lahtö |
| Nimellisjännite 12 V | |
| Maksimilatausvirta | 10 A |
| Akun jännite vähintään 8 V | - |
| Yleiset teknisitetiedot |
| Virrankulutus valmiustilassa enintään | Ø 6 mA |
| Sisäinen sulake | 30 A |
| Ympäristön lämpötila, käytö | -20 °C ... 50 °C |
| Ympäristön ilmankosteus | Ø 90 %, ei-kondensoiva |
| SC330 SC480 |
| Mitat 170 mm × 88 mm × 48 mm | |
| Paino 305 g 345 g | |
| Taajuusalue (Wi-Fi) 2,4 GHz ISM-taajuusalue (2400 ... 2484 MHz) |
| Radiotaajuinen lahtöteho 4 dBm (Bluetooth V5.0 Single Mode LE) |
| Hyväksyntä | CE UK E24
TGR-06/02 4836 00 |
Dometic Mobile Power Italy S.r.l. vakuuttaa, että radiolaitteet tyyppi SC330 ja SC480 ovat direktiivin 2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan seuraavassa Internet-osoitteessa: documents.dometic.com
Solar-sarjan laitteen asennus
VAROITUS! Sähköiskun vaara
ETTEVAATUST! Terviseoht
Akun sisällä oleva vesi- ja happoseos voi höyrystyä ja aiheuttaa happohajua. Käytä akkua vain hyvin ilmastoidussa tilassa.
TD283 kosketusnäyttö 9620013272
7 Käyttötarkoitus
Valmistaja pidättää oikeuden muuttaa tuotevalikoimaa ja teknisiä tietoja.
12 Liitäntä TD283 kosketusnäyttöön (lisävaruste) tai CI-väylään
LED-merkkivalot
Aurinkoenergian laturin kiinnittäminen
ETTEVAATUST! Tulipalovaara
ostokuittikopio; - vian kuvaus tai syy.
Akkutyyppi voidaan valita kahdella tavalla: kotitalousakku (B1) ja käynnistysakku (B2), akkutyyppi valitaan kotitalousakusta.
Kotitalousakun jännitteen on oltava yli 16 V. Akun jännite on yli 8 V.
Kotitalousakun jännitteen on oltava yli 16 V. Akun jännite on yli 8 V.
Kotitalousakun jännitteen on oltava yli 16 V. Akun jännite on yli 8 V.
Akun varaustila tarkistetaan huoltotoimenpiteiden (huolto-ohjelma) yhteydessä ja käynnistysakun jännite on <12,5 V. Käynnistysakun jännite on <11,9 V 20 minuutin ajan.
