INSTRUKCJA OBSŁUGI SC480 DOMETIC
1 Ważne wskazówki 251 2 Objaśnienie symboli 251 3 Ogólne wskazówki bezpieczeństwa 252 4 Odbiorcy instrukcji 255 5 W zestawie 255 6 Akcesoria 256 7 Użytkowanie zgodne z przeznaczeniem 256 8 Opis techniczny 257 9 Montaż 261 10 Eksploatacja 267 11 Czyszczenie i konserwacja 269 12 Usuwanie usterek 270 13 Utylizacja 271 14 Gwarancja 272 15 Dane techniczne 272
1 Ważne wskazówki
Prosimy o uważne przeczytanie niniejszej instrukcji i przestrzeganie wszystkich instrukcji, wskazówek i ostrzeżeń zawartych w niniejszej instrukcji produktu. Pozwoli to zapewnić prawidłową instalację, zastosowanie oraz konserwację produktu. Niniejsza instrukcja MUSI zawsze pozostawać przy produkcie.
Korzystając z produktu, użytkownik potwierdza uważne przeczytanie wszelkich instrukcji, wskazówek i ostrzeżeń, ich zrozumienie oraz zobowiązuje się przestrzegać zawartych w nich warunków. Użytkownik zobowiązuje się wykorzystywać niniejszy produkt wyłącznie zgodnie z jego przeznaczeniem i zamierzonym zastosowaniem oraz z instrukcjami, wskazówkami i ostrzeżeniami wyszczególnionymi w niniejszej instrukcji produktu, jak również ze wszystkimi mającymi zastosowanie przepisami i regulacjami prawnymi. Nieprzestrzeganie zawartych tu instrukcji i ostrzeżeń może skutkować obrażeniami użytkownika lub obrażeniami osób trzecich. Producent zastrzega sobie prawo do zmian i aktualizacji niniejszej instrukcji produktu, wraz z instrukcjami, wskazówkami i ostrzeżeniami oraz prawną dokumentacją. Aktualne informacje dotyczące produktu można zawsze znaleźć na stronie documents.domelic.com.
2 Objaśnienie symboli
NIEBEZPIECZEŃSTWO!
Wskazuje niebezpieczną sytuację, która – jeśli się jej nie uniknie – prowadzi do śmierci lub poważnych obrażeń.
OSTRZEZENIE!
Wskazuje niebezpieczną sytuację, która – jeśli się jej nie uniknie – może prowadzić do śmierci lub poważnych obrażeń.
OSTROZNIE!
Wskazuje niebezpieczną sytuację, która – jeśli się jej nie uniknie – może prowadzić do lekkich lub umiarkowanych obrażeń.
3 Ogólne wskazówki bezpieczeństwa
Należy stosować się do wskazówek bezpieczeństwa i zaleceń wydanych przy pojeździe oraz autoryzowanych warsztatów.
OSTRZEZENIE! Ryzyko porażenia prądem
- Montażu i demontażu urządzenia dokonywać wyłącznie wykwalifikowany personel.
- Nie używać urządzenia, jeśli ma ono widoczne uszkodzenia.
- Jeśli przewód zasilający urządzenia ulegnie uszkodzeniu, należy go wymienić w bezpieczny sposób.
- Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Nieodpowiednio wykonane naprawy mogą być przyczyną znacznych zagrożeń.
- W przypadku demontażu urządzenia: Odłączyć wszystkie połączenia. Upewnić się, że na żadnym z wejść i wyjść nie jest obecne napięcie.
- Nie używać urządzenia w wilgotnych warunkach ani nie zanurzać go w jakiejkolwiek cieczy. Przechowywać w suchym miejscu.
- Używać wyłącznie akcesoriów zalecanych przez producenta.
- Nie dokonywać jakichkolwiek modyfikacji ani nie dostosowywać żadnych elementów.
- Odłączyć urządzenie od zasilania:
za każdym razem podczas czyszczenia i konserwacji
po każdym użyciu,
przed wymianą bezpiecznika.
przed instalacją elektryczną
OSTRZEŻENIE! Zagrożenia zdrowia
- Dzieci od 8 lat oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych oraz osoby niedysponujące stosowną wiedzą i doświadczeniem mogą używać urządzenia jedynie pod nadzorem osoby odpowiedzialnej lub pod warunkiem uzyskania informacji dotyczących bezpiecznego użytkowania urządzenia i zrozumienia wynikających z tego zagrożeń.
- Urządzenia elektryczne nie są zabawkami. Urządzenie powinno zawsze znajdować się i być użytkowane poza zasięgiem bardzo małych dzieci.
- Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
- Dzieci nie mogą czyścić i konserwować urządzenia bez nadzoru.
UWAGA! Ryzyko uszkodzenia
- Przed uruchomieniem należy porównać dane dotyczące napięcia na tabliczce znamionowej z dostępnym źródłem zasilania.
- Należy zwrócić uwagę na to, aby inne urządzenia nie znajdowały się w pobliżu.
- Nigdy nie dopuszczać do zetknięcia się ze sobą ujemnego i dodatniego bieguna.
3.1 Bezpieczeństwo podczas montażu urządzenia
NIEBEZPIECZEŃSTWO! Ryzyko wybuchu
Nigdy nie montować urządzenia w obszarach, w których występuje ryzyko wybuchu gazu lub pyłu.
OSTRZEŻENIE! Ryzyko obrażeń
- Urządzenie musi być bezpiecznie zamontowane i zamocowane tak, aby nie mogło spaść.
- Podczas ustawiania urządzenia zwracać uwagę na odpowiednie zabezpieczenie wszystkich kabli, aby uniknąć ryzyka potknięcia się.
UWAGA! Ryzyko uszkodzenia
- Nie ustawiać urządzenia w pobliżu źródeł ciepła (ogrzewania, bezpośredniego promieniowania słonecznego, kuchenek gazowych itp.).
- Urządzenie należy zamontować w suchym miejscu, zabezpieczonym przed bryzgami wody.
3.2 Bezpieczeństwo podczas elektrycznego podłączania urządzenia
NIEBEZPIECZEŃSTWO! Ryzyko porażenia prądem
Przed przystąpieniem do prac przy układach elektrycznych należy upewnić się, że w pobliżu znajduje się osoba, która może w nagłym wypadku udzielić pomocy.
OSTRZEŻENIE! Ryzyko porażenia prądem
- Stosować przewody o zalecanych przekrojach.
- Przewody należy układać tak, by uniknąć ich uszkodzenia przy drzwiach lub masce silnika. Zmiażdżone kable mogą spowodować obrażenia zagrażające życiu.
UWAGA! Ryzyko uszkodzenia
- Jeżeli przewody, należy użyć pustych rurek lub przepustów przy przewodach.
- Nie należy układać luźnych albo mocno zgiętych przewodów.
- Przewody należy mocno przymocować.
- Nie wolno ciągnąć za przewody.
3.3 Bezpieczeństwo podczas eksploatacji urządzenia
OSTRZEŻENIE! Ryzyko wybuchu
- Urządzenie można używać jedynie w zamkniętych oraz dobrze wentylowanych pomieszczeniach.
- Nie używać urządzenia w następujących warunkach:
w słonym, wilgotnym lub mokrym otoczeniu,
w sąsiedztwie żrących oparów,
w pobliżu materiałów palnych,
w miejscach, w których istnieje zagrożenie wybuchem.
OSTRZEŻENIE! Ryzyko porażenia prądem
- Po zadziałaniu bezpiecznika części urządzenia mogą pozostawać pod napięciem.
- Nie należy odłączać żadnych przewodów w trakcie pracy urządzenia.
UWAGA! Ryzyko uszkodzenia
- Należy uważać, aby nie zasłaniać wlotów i wylotów powietrza urządzenia. Zapewnić dobrą wentylację.
- Urządzenia nie wolno narażać na działanie deszczu.
3.4 Bezpieczeństwo użytkowania akumulatorów
OSTRZEŻENIE! Ryzyko obrażeń
- Akumulatory zawierają agresywne oraz żrące kwasy. Należy unikać wszelkiego kontaktu ciała z cieczą znajdującą się w akumulatorze. W przypadku dojścia do kontaktu cieczy znajdującej się w akumulatorze ze skórą, dane części ciała należy dokładnie umyć wodą. W razie obrażeń ciała spowodowanych kwasem należy bezzwłocznie udać się do lekarza.
- Przy kontakcie z akumulatorami nie należy nosić na sobie żadnych przedmiotów metalowych, na przykład zegarków lub pierścionków. Akumulatory kwasowo-ołowiowe mogą powodować zwarcia, których skutkiem mogą być ciężkie obrażenia.
- Stosować wyłącznie izolowane narzędzia.
- Podczas pracy z akumulatorami nosić okulary ochronne oraz odzież ochronną. Podczas pracy z akumulatorami nie dotykać oczu.
OSTROŻNIE! Ryzyko wybuchu
- Nigdy nie należy podejmować ładowania zamarzniętego lub wadliwego akumulatora. W takim przypadku należy umieścić akumulator w miejscu zabezpieczonym przed mrozem i odczekać, aż dostosuje on swoją temperaturę do temperatury otoczenia. Następnie należy rozpocząć proces ładowania.
- Nie palić, nie używać otwartego ognia ani nie powodować powstawania iskier w pobliżu silnika lub akumulatora.
UWAGA! Ryzyko uszkodzenia
- Należy używać akumulatorów wielokrotnego użytku.
- Należy uważać, aby na akumulator nie mogły spaść żadne metalowe przedmioty. Mogłoby to spowodować iskrzenie oraz zwarcie akumulatora i innych części elektrycznych.
- Przy podłączaniu akumulatora należy zwrócić uwagę na prawidłowe przyłączenie biegunów.
- Należy stosować się do instrukcji obsługi producenta akumulatora oraz producenta urządzenia bądź pojazdu, w którym dany akumulator ma zostać użyty.
- W razie konieczności demontażu akumulatora w pierwszej kolejności odłączyć połączenia masowe. Przed demontażem akumulatora należy najpierw odłączyć wszystkie połączenia oraz wszystkie odbiorniki.
- Akumulatory przechowywać tylko w stanie całkowicie naładowanym. Regularnie doładowywać przechowywane akumulatory.
- Nie przenosić akumulatora za zaciski.
Środki ostrożności przy obchodzeniu się z akumulatorami litowymi
OSTROŻNIE! Ryzyko obrażeń
Wykorzystywać wyłącznie akumulatory z wbudowanym układem zarządzania akumulatorem i balansowaniem ogniw.
UWAGA! Ryzyko uszkodzenia
- Akumulator montować wyłącznie w obszarach o temperaturze otoczenia wynoszącej co najmniej 0°C
- Unikać głębokiego rozładowywania akumulatorów.
Środki bezpieczeństwa podczas obchodzenia się z akumulatorami kwasowo-ołowiowymi
OSTROŻNIE! Zagrożenia zdrowia
Ciecz stanowi mieszaninę wody z kwasem wewnątrz akumulatora, wywołując kwaśny zapach. Akumulator wykorzystywać wyłącznie w dobrze wentylowanych obszarach.
UWAGA! Ryzyko uszkodzenia
- Akumulator nie ma szczelnej konstrukcji. Nie obracać akumulatora na bok ani do góry nogami. Ustawić akumulator na poziomej powierzchni.
- Regularnie sprawdzać poziom kwasu w obsługowych akumulatorach kwasowo-ołowiowych (typu otwartego).
- Jak najszybciej ładować głęboko rozładowane akumulatory kwasowo-ołowiowe w celu uniknięcia ich zasiarczenia.
4 Odbiorcy instrukcji
Przyłączenia urządzenia do zasilania elektrycznego musi dokonać wykwalifikowany elektryk, posiadający poświadczone kompetencje i wiedzę w zakresie budowy i sposobu działania urządzeń oraz instalacji elektrycznych, znający przepisy obowiązujące w kraju, w którym urządzenie ma być zainstalowane i/lub wykorzystywane, oraz posiadający ukończone szkolenie w zakresie bezpieczeństwa, pozwalające na rozpoznanie i unikanie występujących zagrożeń.
5 W zestawie
| Opis llość |
| Regulator Ładowania do paneli fotowoltaicznych 1 |
| Czujnik temperatury 1 |
| Zapasowy bezpiecznik (30 A) 1 |
| Zȩczka WAGO SC330: 1 |
| SC480: 2 |
| Śruba montażowa 4 |
| Króta instrukcia obstrugi 1 |
| Instrukcia montaź u obstrugi (wyłącnie cyfrowa) 1 |
6 Akcesoria
Opis Nr katalogowy
Wyświetlacz dotykowy TD283 9620013272
7 Użytkowanie zgodne z przeznaczeniem
Regulator ładowania do paneli fotowoltaicznych, sterowany mikroprocesorowo programami ładowania IUOU, zapewnia prawidłowy przebieg ładowania akumulatora podczas ładowania za pomocą paneli fotowoltaicznych, a także chroni akumulator przed nadmiernym napięciem i głębokim rozładowaniem.
Regulator ładowania do paneli fotowoltaicznych zapewnia dodatkowo wystarczający poziom naładowania akumulatora rozruchowego w celu umożliwienia rozruchu silnika.
Regulator ładowania do paneli fotowoltaicznych nadaje się wyłącznie do sterowania panelami fotowoltaicznymi.
Regulator ładowania do paneli fotowoltaicznych nie nadaje się do sterowania innymi źródłami.
Regulator ładowania do paneli fotowoltaicznych przeznaczony jest do ładowania następujących typów akumulatorów:
- akumulatory ołowiowo-kwasowe
- akumulatory ołowiowo-żelowe
- akumulatory AGM, akumulatory LiFePO4
Regulator ładowania do paneli fotowoltaicznych nie jest przeznaczony do ładowania innych typów akumulatorów (np. NiCd, NiMH itd.).
Regulator ładowania do paneli fotowoltaicznych nadaje się do:
Montażu w pojazdach kempingowych, zastosowań stacjonarnych lub mobilnych, wykorzystywania wewnątrz pomieszczeń
Regulator ładowania do paneli fotowoltaicznych nie nadaje się do:
- Praca z zasilaniem sieciowym
- Wykorzystanie na wolnym powietrzu
Moc wyjściowa przyłączonych paneli fotowoltaicznych nie może przekraczać maksymalnej mocy wyjściowej podanej w danych technicznych.
Niniejszy produkt jest przystosowany wyłącznie do wykorzystywania zgodnie z jego przeznaczeniem oraz zamierzonym zastosowaniem według niniejszej instrukcji.
Niniejsza instrukcja zawiera informacje, które są niezbędne do prawidłowego montażu i/lub obsługi produktu. Nieprawidłowy montaż i/lub niewłaściwa obsługa lub konserwacja powodują niedziałające urządzenie i mogą prowadzić do uszkodzeń.
Producent nie ponosi żadnej odpowiedzialności za ewentualne obrażenia lub uszkodzenia produktu wynikające z następujących przyczyn:
- Nieprawidłowy montaż lub podłączenia, w tym zbyt wysokie napięcie
- Niewłaściwa konserwacja lub użycie innych części zamiennych niż oryginalne części zamienne dostarczone przez producenta
- Wprowadzanie zmian w produkcie bez wyraźnej zgody producenta
- Użytkowanie w celach innych niż opisane w niniejszej instrukcji obsługi
Firma Dometic zastrzega sobie prawo do zmiany wyglądu i specyfikacji produktu.
8 Opis techniczny
Opis ogólny
Regulator ładowania do paneli fotowoltaicznych wyposażony jest w następujące funkcje:
- Sterowane mikroprocesorowo programy ładowania IUOU z kompensacją temperatury, dla różnych typów akumulatorów
- Śledzenie punktu mocy maksymalnej (MPPT)
- Połączenia Bluetooth do wyświetlania danych oraz funkcji w aplikacji mobilnej
Regulator ładowania do paneli fotowoltaicznych wyposażony jest w następujące zabezpieczenia:
- Zabezpieczenie przed zbyt wysokim napięciem Zabezpieczenie przed zbyt niskim napięciem
- Zabezpieczenie przed zbyt wysoką temperaturą
- Zabezpieczenie przed zbyt niską temperaturą (tylko dla akumulatorów LiFePO4 z podłączonym czujnikiem temperatury)
- Zabezpieczenie przed przeładowaniem akumulatora (tylko z przyłączonym czujnikiem temperatury) Zabezpieczenie przed prądem wstecznym
- Zabezpieczenia przeciwzwarciowe
- Zabezpieczenie przed odwróconą polaryzacją wejść paneli fotowoltaicznych
Czujnik temperatury monitoruje temperaturę akumulatora podczas ładowania i odpowiednio reguluje napięcie ładowania.
Regulator ładowania do paneli fotowoltaicznych może być przystosowany do różnych typów akumulatorów pokładowych za pomocą przełączników DIP.
Opcjonalnie możliwe jest przyłączenie wyświetlacza dotykowego TD283 (dostępnego w ramach akcesoriów), umożliwiającego wyświetlanie zewnętrznych danych oraz ustawień.
Przyłącza i elementy obsługowe
1
Tabela 122: Przyłącza i elementy obsługowe
| Poz. Opis | |
| 1 Kontrolka LED stanu akumulatora pokadowego (B1) | |
| 2 Kontrolka LED stanu akumulatora Rozruchowego (B2) | |
| 3 Złęcze czujnika temperatury | |
| 4 Przelącznych DIP do ustawiania typu akumulatora pokadowego | |
| 5 Złȩcie dodatniego bieguna akumulatora现阶段 węgólny | |
| 6 Złȩcie dodatniego bieguna akumulatora现阶段 węgólny | |
| 7 Złȩcie dodatniego bieguna panelu fotovoltaicznego 1 | |
| 8 Złȩcie dodatniego bieguna panelu fotovoltaicznego 2 | |
| 9 Złȩcie ujemnégo bieguna akumulatora现阶段 wȩgólny | |
| 10 Złȩcie ujemnégo bieguna paneli fotovoltaicznych | |
| 11 Złȩcie do wyświetlacza dotykowników TD283 (dostepnégo w ramach akcesiorów) lub magistrali CI-BUS | |
| 12 Złȩcie do wyświetlacza dotykowników TD283 (dostepnégo w ramach akcesiorów) lub magistrali CI-BUS | |
Kontrolki LED
Tabela 123: Kontrolki LED
| LED Stan Opis | | |
| Wączony Akumulatory czękowiec naładowane (100%) Zielony | |
| Miganie Ładowsanie | |
| Pomarńczywym Ganiecie Ładowsanie, napiȩcie < 12 V |
| Czerwony Ganiecie Będ (patrz roździaż Usuwanie usterek na stronie 270) |

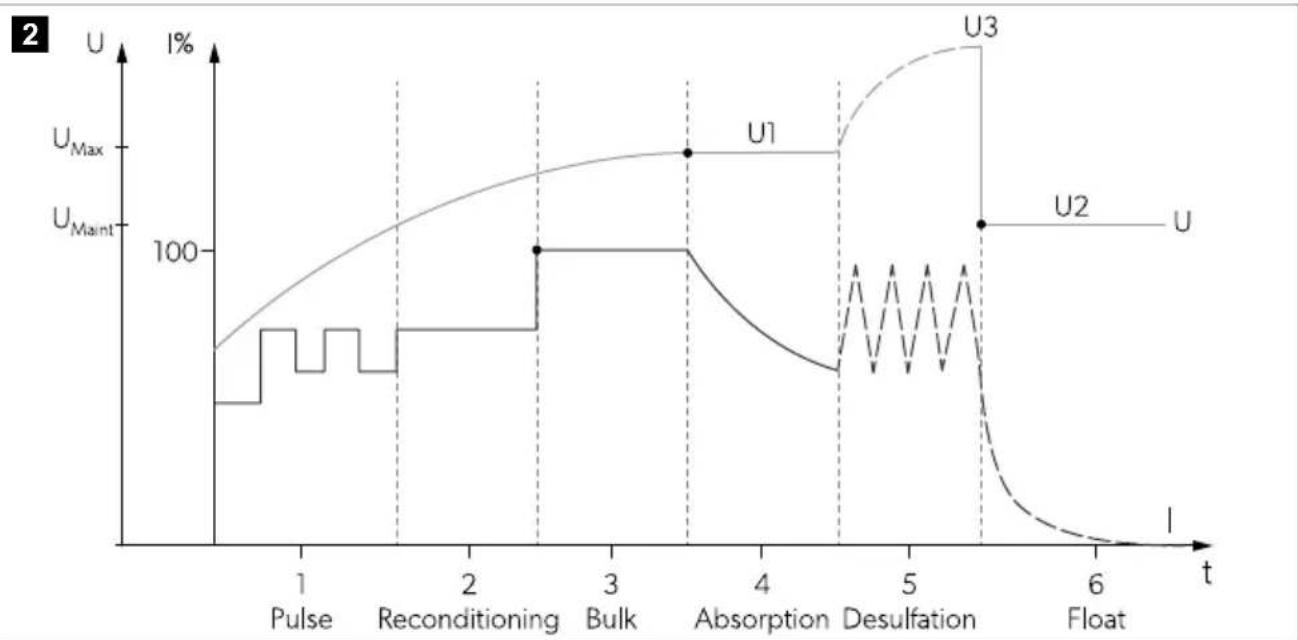

Funkcja ładowania akumulatora
Główny cykl ładowania akumulatora pokładowego Rozpoczyna się, gdy napięcie akumulatora pokładowego spadnie poniżej napięcia resetowania.
Główny cykl ładowania akumulatora rozruchowego Rozpoczyna się w następujących sytuacjach:
Gdy napięcie spadnie poniżej niskiego napięcia resetowania akumulatora rozruchowego (faza ładowania akumulatora pokładowego nie jest uwzględniana) Gdy napięcie spadnie poniżej napięcia resetowania akumulatora rozruchowego, gdy akumulator pokładowy jest w fazie ładowania podtrzymującego (Float)
1: Puls (Pulse)
Przy napięciu pomiędzy 8 a 10,5 V dostarczany jest prąd o obniżonym natężeniu ok. 5 s (maksymalny czas trwania: 4 h).
2: Faza kondycjonowania (Reconditioning)
Przy napięciu pomiędzy 10,5 V a 12 V dostarczany jest prąd o ograniczonym natężeniu (maksymalny czas trwania: 8 h).
PL
3: Faza stałego natężenia prądu (Bulk)
Akumulator pokładowy (B1): Przy napięciu pomiędzy 12 V a U1 (maksymalne napięcie wybranej charakterystyki ładowania) dostarczany jest prąd o maksymalnym natężeniu. Maksymalne natężenie dostarczanego prądu uzależnione jest od wydajności zastosowanych paneli fotowoltaicznych (Wp) oraz od wykorzystywanego regulatora ładowania do paneli fotowoltaicznych:
SC330:20A SC480:30A
Akumulator rozruchowy (B2): Przy napięciu pomiędzy 12 V a 14,2 V dostarczany jest prąd o maksymalnym natężeniu 10 A.
4: Faza stałego napięcia (Absorption)
Akumulator pokładowy (B1): Przy napięciu U1 (maksymalne napięcie wybranej charakterystyki ładowania) dostarczany jest prąd o stałym napięciu U1. Natężenie dostarczanego prądu jest zmniejszane wraz ze wzrostem poziomu naładowania akumulatora (SoC). Faza stałego napięcia jest ograniczona w zależności od wybranego programu ładowania (patrz rozdział Ustawianie programu ładowania na stronie 267).
Akumulator rozruchowy (B2): Stałe napięcie 14,2 V dostarczane jest przez 15 min.
WSKAZÓWKA Tylko dla akumulatorów AGM2, gdy wybrany jest odpowiedni program ładowania (patrz rozdział Ustawianie programu ładowania na stronie 267).
Akumulator pokładowy (B1): Prąd pulsuje, gdy napięcie akumulatora wzrasta do U3, w celu usunięcia siarczanów z płyt akumulatora i przywrócenia ich pojemności. Faza ta kończy się po osiągnięciu napięcia U3 (maksymalny czas trwania 2 h).
6: Faza ładowania podtrzymującego (Float)
Akumulator pokładowy (B1): W fazie ładowania podtrzymującego napięcie utrzymywane jest na stałym poziomie (U2), odpowiednio do wybranej charakterystyki ładowania. Gdy napięcie akumulatora spadnie do określonej wartości, urządzenie powraca do fazy stałego natężenia prądu.
Czujnik temperatury
Jeżeli podłączony jest czujnik temperatury, regulator ładowania do paneli fotowoltaicznych dostosowuje napięcie ładowania (dla akumulatorów ołowiowych) lub prąd ładowania (dla akumulatorów LiFePO4) odpowiednio do zmierzonej temperatury akumulatora.
Dla akumulatorów ołowiowych: W przypadku braku podłączonego czujnika temperatury lub jego uszkodzenia napięcie ładowania ustawiane jest na podstawie wartości 20 °C.
Dla akumulatorów LiFePO4: Bez podłączonego czujnika temperatury regulator ładowania do paneli fotowoltaicznych nie działa.
9 Montaż
Miejsce montażu
Przy wyborze miejsca montażu należy uwzględnić poniższe zalecenia:
- Urządzenia należy montować w pobliżu akumulatorów, aby móc podłączyć je jak najkrótszymi przewodami. Powierzchnia montażowa musi być wystarczająco wytrzymała i równa.
- Wybrać dobrze wentylowane miejsce montażu, chronione przed wilgocią i kurzem. Zapewnić odstęp 10 cm ze wszystkich stron urządzenia.

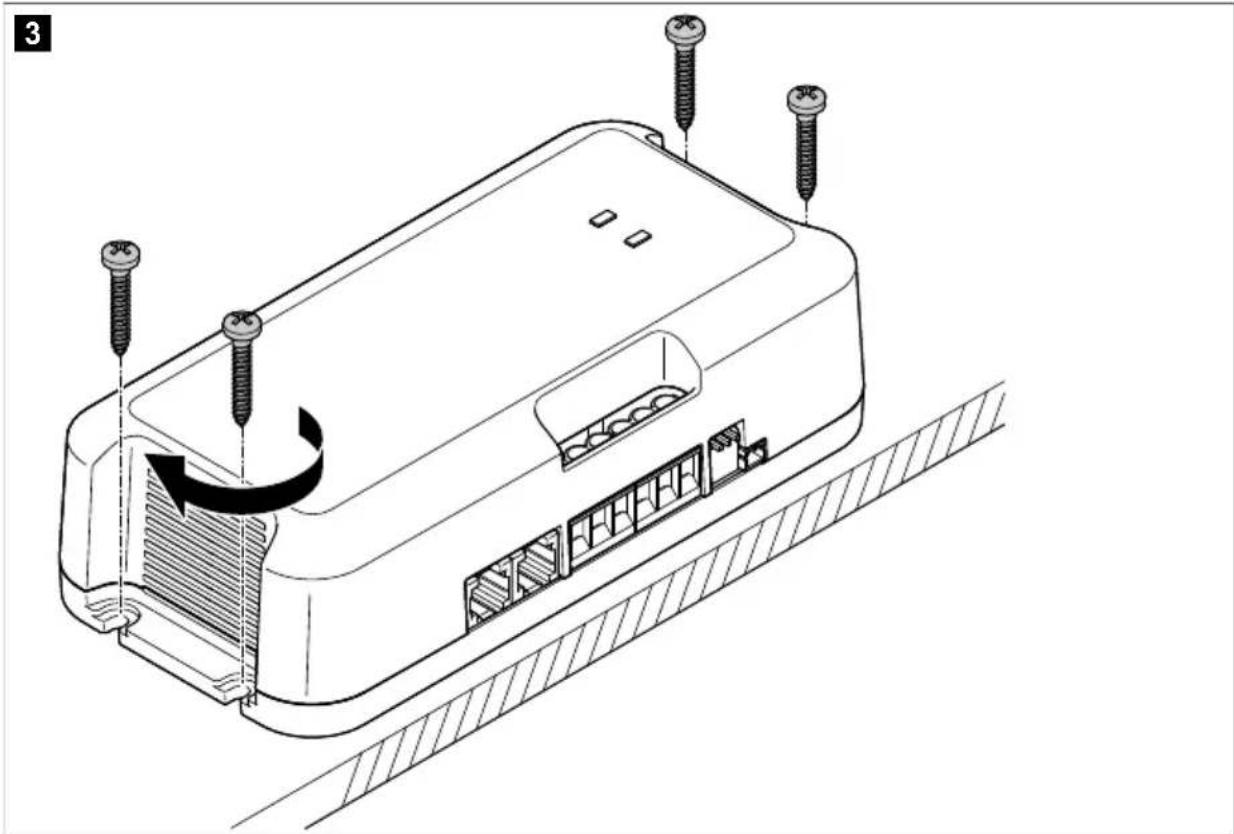

Montaż regulatora ładowania do paneli fotowoltaicznych
UWAGA! Ryzyko uszkodzenia
Przed przystąpieniem do wiercenia jakichkolwiek otworów upewnić się, że nie może to spowodować uszkodzenia przewodów elektrycznych ani innych części pojazdu w wyniku wiercenia lub piłowania.
Zamocować regulator ładowania do paneli fotowoltaicznych pionowo do ściany za pomocą dostarczonych śrub, zaczepami skierowanymi w dół.

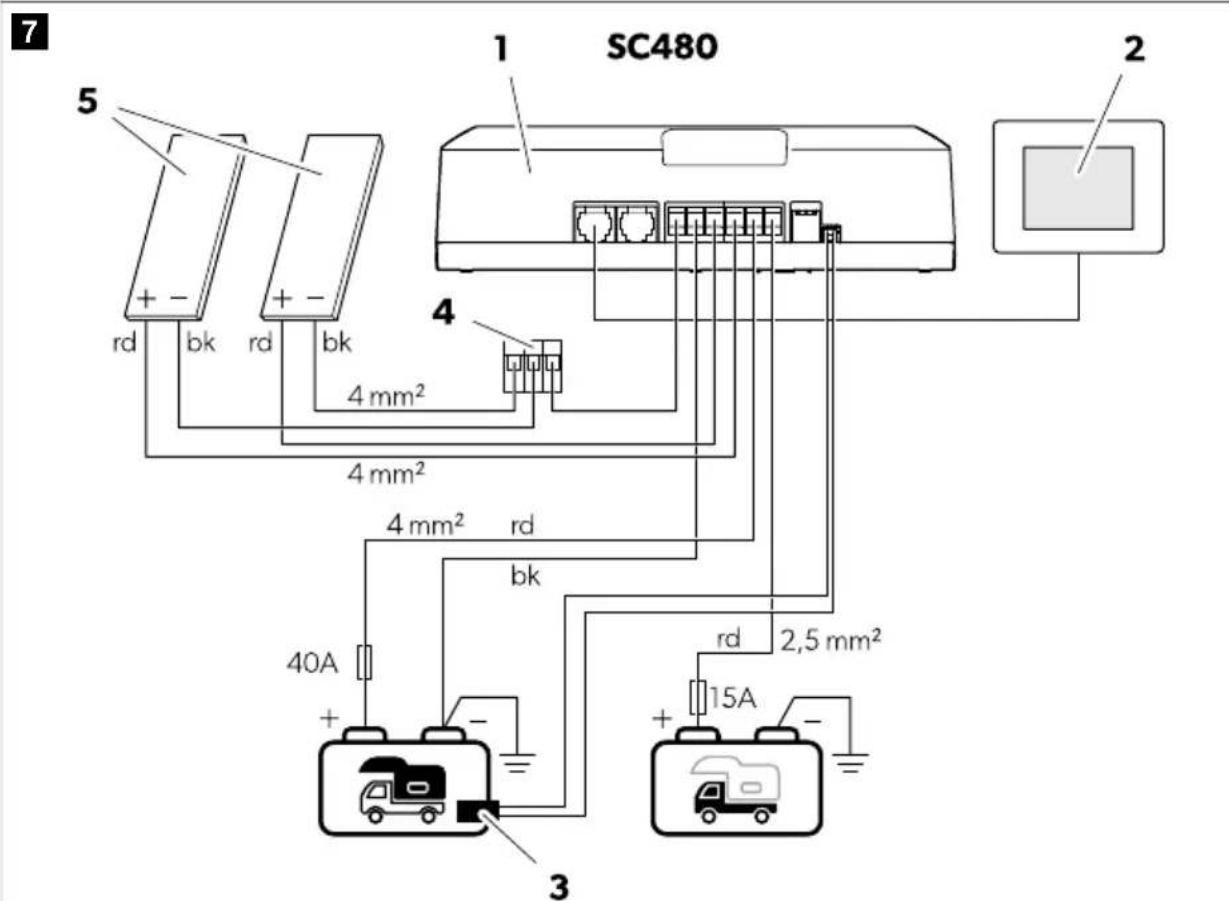

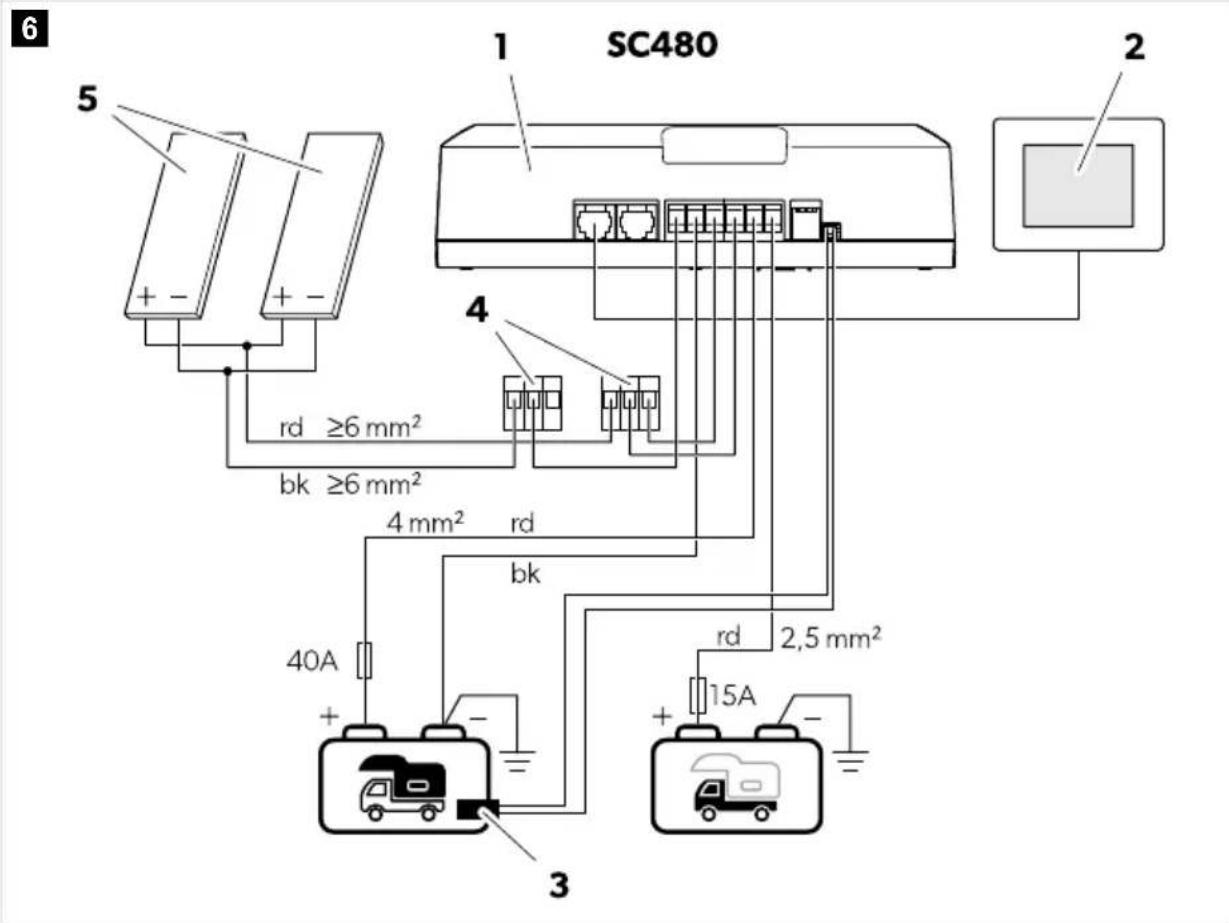

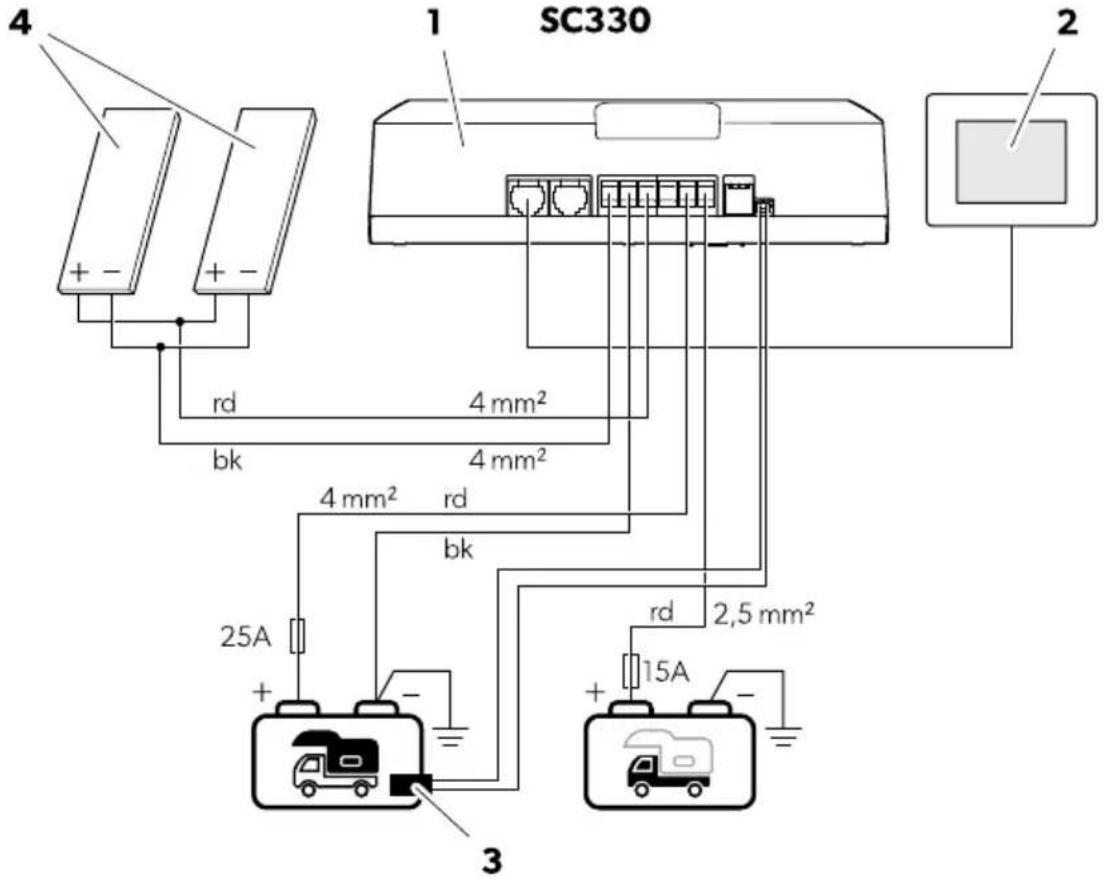

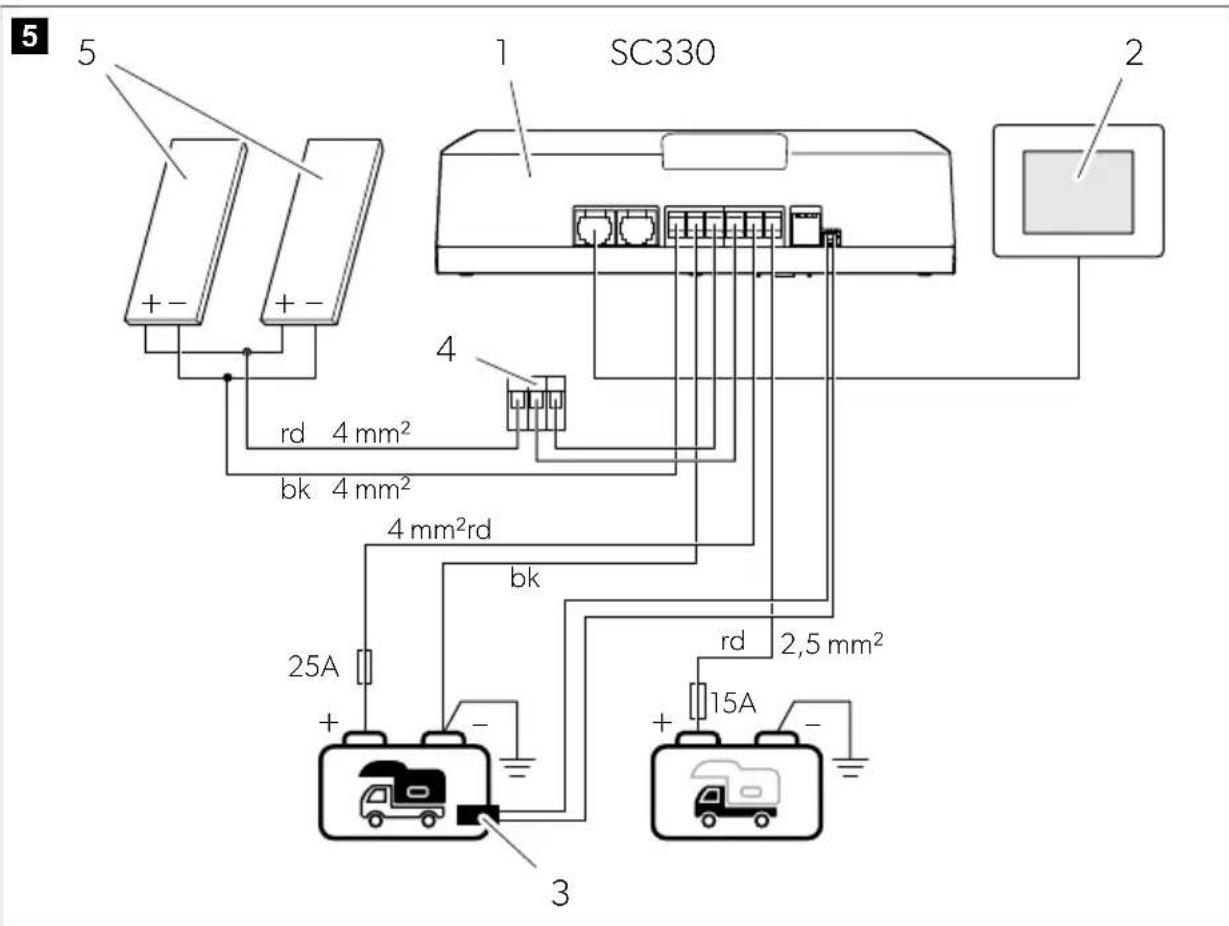

Podłączanie regulatora ładowania do paneli fotowoltaicznych
OSTRZEŻENIE! Ryzyko porażenia prądem
- Na czas montażu całkowicie zakryć panele fotowoltaiczne nieprzepuszczającym światła materiałem, aby uniemożliwić wytwarzanie przez nie energii.
- Przestrzegać zaleceń w zakresie wymaganych przekrojów kabli, ich długości oraz bezpieczników.
OSTROŻNIE! Ryzyko pożaru
Umieścić bezpieczniki w pobliżu akumulatorów, aby zabezpieczyć przewody przed zwarciami i ewentualnym zapaleniem się.
UWAGA! Ryzyko uszkodzenia
Uważać, aby nie zamienić ze sobą biegunów. - Nie podłączać ujemnego bieguna panelu fotowoltaicznego do masy (podwozia). Ujemny biegun paneli fotowoltaicznych zawsze podłączać do złącza regulatora ładowania do paneli fotowoltaicznych.
Podczas podłączania regulatora ładowania do paneli fotowoltaicznych są stosowane do następujących instrukcji:
- Podłączyć akumulator pokładowy przed podłączeniem paneli fotowoltaicznych.
- Nie używać tulejek. Zdjąć izolację końców kabli na długość 10 mm.
- Panele fotowoltaiczne łączyć ze sobą wyłącznie równolegle i tylko w takiej liczbie, aby nie doszło do przekroczenia mocy znamionowej regulatora ładowania do paneli fotowoltaicznych.
- W przypadku stosowania dwóch lub większej liczby akumulatorów ich równoległe łączenie jest możliwe wyłącznie, jeśli są one tego samego typu oraz mają taką samą pojemność i wiek. Akumulatory należy podłączać po podłączeniu.
- Aby umożliwić pomiar wewnętrznej temperatury akumulatora, podłączyć dostarczony czujnik akumulatora do ujemnego bieguna akumulatora pokładowego.
- Stosować odpowiednie przyrządy pomiarowe:
Multimetr umożliwiający pomiar napięcia stałego (DC), 200 V lub z automatycznym zakresem
Amperomierz cęgowy z pomiarem bezpośrednim (skala 100 A lub wyższa)
Wariant podłączenia A (tylko SC330)
Wariant podłączenia dla paneli fotowoltaicznych o wydajności 0240 Wp.
Przyłączenia regulatora ładowania do paneli fotowoltaicznych są dokonać w sposób ukazany na rys. 4 na stronie 263.
Tabela 124: Schemat połączeń SC330
| Poz. Opis | |
| 1 Regulator Ładowania do paneli fotowoltaicznych | |
| 2 Wyświetlacz dotykowy TD283 (dosteyny w ramach akcesoriów) | |
| 3 Czujnik temperatury | |
| 4 Panel fotowoltaiczny /panele fotowoltaiczne | |
| Akumulator elektryowy |
| Akumulator rozkuchowy (opcja) |
Tabela 125: Znaczenia kolorów
| Kod Kolor | |
| rd czerwony | |
| bk czarny | |
Wariant podłączenia B (tylko SC330)
Wariant podłączenia dla paneli fotowoltaicznych o wydajności 0' 240 Wp.
Podłączenia regulatora ładowania do paneli fotowoltaicznych należy dokonać w sposób ukazany na rys. 5 na stronie 264.
Tabela 126: Schemat połączeń SC330
| Poz. Opis | |
| 1 Regulator Ładowania do paneli fotovoltaicznych |
| 2 Wyswietlacz dotykowy TD283 (dosteyny w ramach akcesoriów) |
| 3 Czujnik temperatury |
| 4 Złoczka WAGO |
| 5 Panel fotovoltaiczny /panele fotovoltaiczné |
| Akumulator pokadowy |
| Akumulator rozruchowy (opcja) |
Tabela 127: Znaczenia kolorów
| Kod Kolor | |
| rd czerwony | |
| bk czarny | |
Wariant podłączenia C (tylko SC480)
Podłączenia regulatora ładowania do paneli fotowoltaicznych należy dokonać w sposób ukazany na rys. 6 na stronie 265.
Tabela 128: Schemat połączeń SC480
| Poz. Opis | |
| 1 Regulator Ładowania do paneli fotovoltaicznych |
| 2 Wyświetlacz dotykowy TD283 (dostepny w ramach akcesoriów) |
| 3 Czujnik temperatury |
| 4 Złoczka WAGO |
| 5 Panel fotovoltaiczny /panele fotovoltaicznne |
PL
Tabela 129: Znaczenia kolorów
| Poz. Opis | |
| Akumulator elektrychowy (opcja) |
| Akumulator rozruchowy (opcja) |
| Kod Kolor | |
| rd czerwony | |
| bk czarny | |
Wariant podłączenia D (tylko SC480)
Podłączenia regulatora ładowania do paneli fotowoltaicznych należy dokonać w sposób ukazany na rys. 7 na stronie 266.
Tabela 130: Schemat połączeń SC480
| Poz. Opis | |
| 1 Regulatorść do paneli fotovoltaicznych |
Tabela 131: Znaczenia kolorów
| Poz. Opis | |
| 2 Wyswietlacz dotykowy TD283 (dosteyny w ramach akcesoriów) | |
| 3 Czujnik temperatury | |
| 4 Złoczka WAGO | |
| 5 Panel fotovoltaiczny /panele fotovoltaiczné | |
| AkumulatorPokladowy |
| Akumulator Rozruchowy (opcja) |
| Kod Kolor | |
| rd czerwony | |
| bk czarny | |
10 Eksploatacja
Ustawianie programu ładowania
UWAGA! Ryzyko uszkodzenia
- Wykorzystywać wyłącznie akumulatory przystosowane do określonego napięcia ładowania.
- Do umieszczania przełączników DIP w odpowiednim położeniu posłużyć się śrubokrętem.
Wybrać program ładowania odpowiedni do typu wykorzystywanego akumulatora pokładowego na podstawie specyfikacji ich producenta, informacji na temat charakterystyk ładowania (patrz rozdział Funkcja ładowania akumulatora na stronie 259) oraz danych technicznych (patrz rozdział Dane techniczne na stronie 272). Czasy ładowania podano dla średniej temperatury otoczenia wynoszącej 20°C
Aby ustawić program ładowania dla odpowiedniego typu akumulatora pokładowego, należy ustawić przełączniki DIP w położeniach przedstawionych w poniższej tabeli.
Tabela 132: Konfiguracja charakterystyki ładowania
| Połowenie przy-
łącznika DIP
(kolor szary) | Śȩdany program Ładowania Połowość przy-
łącznika DIP
(kolor szary) | Śȩdany program Ładowania |
| 123
ON | Akumulatory ołowiewo-źelowe
(14,2 V)
• U1: 14,2 V (90 ... 360 min)
• U2: 13,6 V | 123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123
ON
123 |
| Połowenie przy.§ćznika DIP
(kolor szary) | Śȩdany program Ładowania Połowenie przy.§ćznika DIP
(kolor szary) | Śȩdany program Ładowania |
| 123
ON | Akumulatory kwasowo-olowywie
(14,4 V) lub
Akumulatory AGM1 (14,4 V)
• U1: 14,4 V (30 ... 240 min)
• U2: 13,6 V | Akumulatory LiFePO4 (14,2 V)
• U1: 14,2 V (30 min)
• U2: 13,6 V |
| 123
ON | Akumulatory AGM2 (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V | Akumulatory LiFePO4 (14,6 V)
• U1: 14,6 V (20 ... 60 min)
• U2: 13,8 V |
| 123
ON | Akumulatory AGM2 z odiarcza-
niem (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V
• U3: 15,7 V | Akumulatory LiFePO4 (14,5 V)
• U1: 14,5 V (30 ... 90 min)
• U2: - |
Kontrola działania systemu
Regulator ładowania do paneli fotowoltaicznych reguluje ładowanie maksymalnie dwóch akumulatorów: jeden akumulator pokładowy (B1) i jeden akumulator rozruchowy (B2). Priorytet ma przy tym ładowanie akumulatora pokładowego.
Akumulator pokładowy ładowany jest w następujących warunkach:
- Podłączone panele fotowoltaiczne dostarczają napięcie >16V Napięcie akumulatora wynosi >8 V.
Akumulator pokładowy ładowany jest z wykorzystaniem wybranej charakterystyki (patrz rozdział Ustawianie programu ładowania na stronie 267).
Akumulator rozruchowy ładowany jest w następujących warunkach:
- Akumulator pokładowy jest w fazie ładowania podtrzymującego (float), a napięcie akumulatora rozruchowego wynosi < 12,5 V.
- Napięcie akumulatora rozruchowego wynosi < 11,9 V przez 20 min.
Każda faza ładowania ma maksymalny czas trwania - za wyjątkiem fazy ładowania podtrzymującego (float), w której stale monitorowany jest poziom naładowania (SoC) i w razie potrzeby dostarczany jest prąd impulsowy w celu utrzymania poziomu naładowania akumulatora 100 %.
- Zakryć wszystkie panele fotowoltaiczne nieprzepuszczającą światła tkaniną albo materiałem, aby uniemożliwić wytwarzanie energii.
- Jeżeli zainstalowane są dodatkowe źródła zasilania (np. ładowarki akumulatorów), wyłączyć je i odłączyć.
- Za pomocą woltomierza zmierzyć napięcie akumulatorów (wartość 1).
- Zdjąć elementy zasłaniające ze wszystkich paneli fotowoltaicznych. Zapewnić bezpośrednie nasłonecznienie w celu uzyskania optymalnej wydajności paneli fotowoltaicznych.
- Za pomocą woltomierza zmierzyć napięcie akumulatorów (wartość 2). Porównać wartość 2 z wartością 1 z poprzedniego pomiaru.
Wartość 2 powinna być wyższa od wartości 1.
- Sprawdzić prąd ładowania za pomocą aplikacji mobilnej, amperomierza lub opcjonalnego wyświetlacza dotykowego TD283 (dostępnego w ramach akcesoriów).
Pobieranie aplikacji SunControl
Istnieje możliwość monitorowania regulatora ładowania do paneli fotowoltaicznych i sterowania nim przy bez Bluetooth z wykorzystaniem aplikacji, którą można zainstalować na kompatybilnym urządzeniu.
Aplikacja SunControl do pobrania ze sklepu App Store lub Google Play:
Należy pamiętać, że aplikacja SunControl może być niedostępna w kraju użytkownika.
11 Czyszczenie i konserwacja
UWAGA! Ryzyko uszkodzenia
- Urządzenia nie wolno nigdy czyścić pod bieżącą wodą ani zanurzać w wodzie.
- Do czyszczenia nie używać ostrych ani twardych przedmiotów, ściernych środków czyszczących ani wybielacza, gdyż mogą one uszkodzić urządzenie.
Od czasu do czasu należy czyścić produkt wilgotną ściereczką. Regularnie sprawdzać kable i przewody elektryczne pod kątem uszkodzeń izolacji, przerwań oraz poluzowanych przyłączy.
Wymiana bezpiecznika
OSTRZEŻENIE! Ryzyko porażenia prądem
Bezpiecznik urządzenia może wymieniać tylko wykwalifikowany personel.

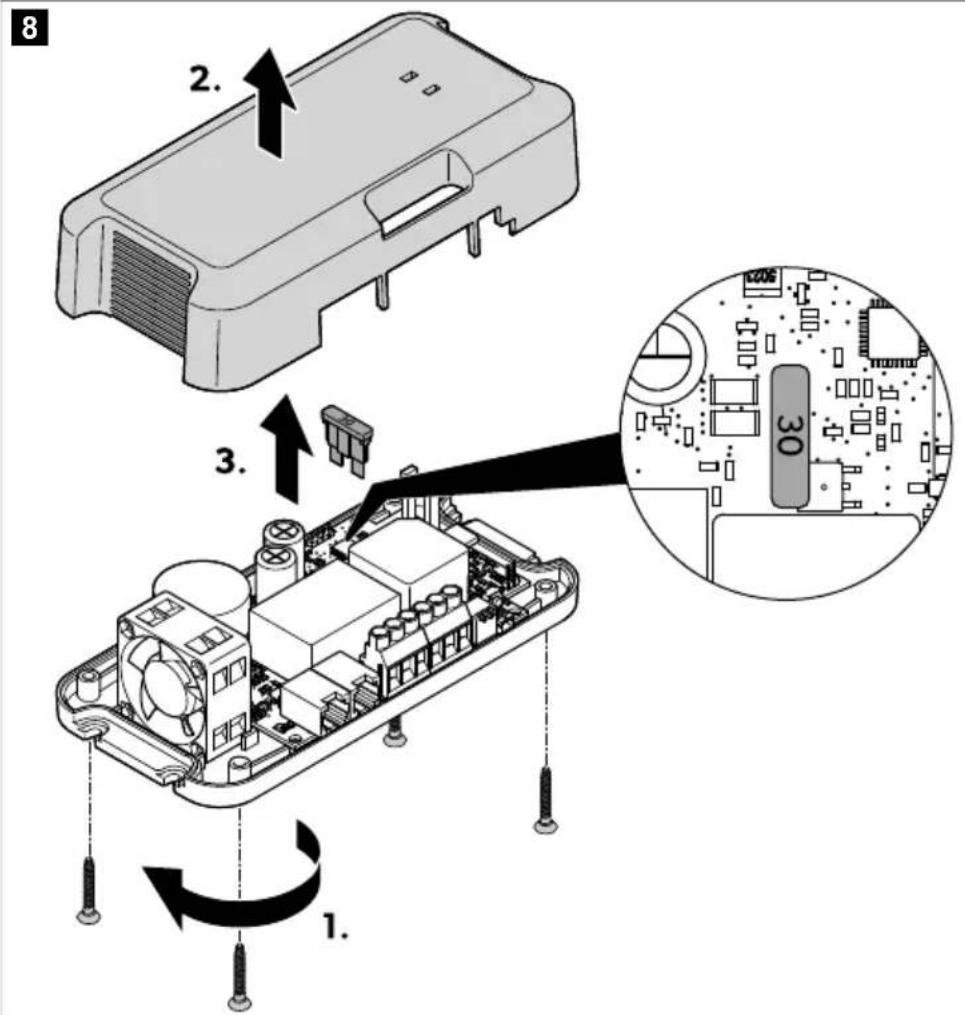

Wymienić bezpiecznik w sposób ukazany na rys. 8 na stronie 270. Użyć dostarczonego zapasowego bezpiecznika.
12 Usuwanie usterek
| Usterka Możliwa przyczyna Proponowane rozwȩzanie | |
| Regulator Ładowania do paneli fotovoltaicznych nie dane. Kontrolki LED nie swiecz są. | Uszkodzenia izolacje, przerwania lub poluzowane przyłącza przygodów zasilajnośćch. | Sprawdzić przyzewy zasilȩcie pod kątem uzskodźni izolacje, przerwania oraz poluzowanych przyłączy.
Jeść nie musta znaleść usterki, skont⁺tawkość są zauryzowania centrum serwisowej. |
| Instalacja fotovoltaicznia nie dane prawnikiwo (niska moc na wyjsciu). Przemiety lub zanieczyszczenia blo⁻kuja swiatto. | Sprawdzić,czypanele fotovoltaicznie są zaślon**) ani za-cienione.
Ustawić pojadź w lepszej lokali-zacji.
Usunjć wszelkie zanieczyszcz**) Pozostawicpanele fotovoltaicznę do ostygnejca. |
| Przegrzanie paneli fotovoltaicznych. |
| Usterka Możliwa przyczyna Proponowane rozwiazanie | |
| Jeden z paneli fotovoltaicznych w in-stalacji uległ awarii. | Ustawić pojadź w lepszej lokali-zacji.Zapewnićystarczajcy obieg powietrza wokół paneli fotovoltaicznych. |
| Doszło do zwarcia. | Wyȩćbezpiecznik z regulatoraławania do paneli fotovoltaicznych oraz sprawdzić obecne na nim napiȩcie paneli fotovoltaicznych (VoC).Skontrolowaćpanele fotovoltaicznie pod kątem mikroskopijnych;pękność.Skontrolowaćpanele fotovoltaicznie pod kątem delaminacja.W razie potrzeby wymienić uszkodzony panel fotovoltaiczny. |
| Regulator odadowania do paneli fotovoltaicznych nie dwía. Kontrolka LED stanu akumulatora poljakowej (B1) miga na czerwono. | Tylko akumulatory LiFePO4: Nie jest podłoczony czujnik temperatury. | Po zadziaλianiu pod wptywem zbyt wysokiego prȩdu bezpiecznik urędzeniaNSE alewy wymięnic (patrz rozdziel Wymiana bezpiecznika na stronie 269).Wymiąbezpiecznika zleć wyłączenia wykalifikowanemu personelowy. |
| Regulator odadowania do paneli fotovoltaicznych nie dwía. Obie kontrolki (B1 i B2) migalık na czerwono. | Bezpiecznik ur.§dzenia jest uszkodzony. | Po zadziaλianiu pod wptywem zbyt wysokiego prȩdu bezpiecznik ur.§dzeniaNSE alewy wymięnic (patrz rozdziel Wymiana bezpiecznika na stronie 269).Wymiąbezpiecznika zleć wyłączenia wykalifikowanemu personelowy. |
13 Utylizacja
Recykling materiałów opakowaniowych: Opakowanie należy wyrzucić do odpowiedniego pojemnika na odpady do recyklingu.
Recykling produktów z niewymiennymi bateriami, akumulatorami lub źródłami światła:
- Jeśli produkt zawiera niewymienne baterie, akumulatory lub źródła światła, nie trzeba ich usuwać przed utylizacją.
- Jeśli produkt nie będzie już dalej wykorzystywany, należy dowiedzieć się w najbliższym zakładzie recyklingu lub od specjalistycznego przedstawiciela producenta, w jaki sposób prawidłowo zutylizować produkt zgodnie z obowiązującymi przepisami.
- Produkt należy zutylizować nieodpłatnie.
14 Gwarancja
Obowiązuje ustawowy okres gwarancji. W przypadku stwierdzenia uszkodzenia produktu należy zwrócić się do oddziału producenta w danym kraju (patrz dometic.com/dealer) lub do sprzedawcy produktu.
W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie następujących dokumentów:
- Kopii rachunku z datą zakupu
- Informacji o przyczynie reklamacji lub opisu wady
Uwaga: Samodzielne lub nieprofesjonalne wykonywanie napraw może negatywnie wpływać na bezpieczeństwo i prowadzić do utraty gwarancji.
15 Dane techniczne
| SC330 SC480 |
| Maksymalne napiȩcie panelu fotovoltaicznego (VoC) | 32 V= |
| Zalecana wydajnosć paneli fotovoltaicznych 75 ... 330 Wp 110 ... 480 Wp |
| Wyjscie akumulatora pokladowego (B1) |
| Napiȩcie znamionowe 12 V | |
| Maksymalny prąd ladowania 20 A 30 A | |
| Minimalna wymagana pojemnosć akumulatora ołowiewo-kwasowy 60 Ah 100 Ah | |
| LiFePO4 40 Ah 60 Ah | |
| Minimalne napiȩcie akumulatora 8 V | |
| Ładowanie z regulacja temperatury do- | 0,03 V/°C |
| Wyjscie akumulatora rozruchowego (B2) |
| Napiȩcie znamionowe 12 V | |
| Maksymalny prąd ladowania 10 A | |
| Minimalne napiȩcie akumulatora 8 V | |
| Ogólne dane techniczne |
| Maksymalny podór prądu w trybie czuwania | Ø 6 mA |
| Wewnętrźny bezpiecznik | 30 A |
| Temperatura otoczenia przy pracy-20 °C ... 50 °C | |
| Wilgotnośćgowie 90%, bez kondensacje | |
| Wymiary 170 mm × 88 mm × 48 mm | |
| Masa 305 g 345 g | |
| Pasmo częstotliwość (Wi-Fi) pasmo ISM 2,4 GHz (2400 ... 2484 MHz) |
| Moc wyjsciowa RF 4 dBm (Bluetooth V5.0 Single Mode LE) |
| Atesty | CE UK E24
TGR-06/02 4836 00 |
Firma Dometic Mobile Power Italy S.r.l. niniejszym oświadcza, że urządzenia radiowe typu SC330 i SC480 są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE dostępny jest w internecie pod adresem: documents.dometic.com
Slovensky
1 Dôležité oznámenia. 274 2 Vysvetlenie symbolov 274 3 Základné bezpečnostné pokyny 275 4 Cieľová skupina 278 5 Rozsah dodávky. 278 6 Príslušenstvo. 278 7 Používanie v súlade s určením 279 8 Technický opis. 279 9 Montáž. 283 10 Obsluha 290 11 Čistenie a údržba 291 12 Odstraňovanie porúch 292 13 Likvidácia 293 14 Záruka 294 15 Technické údaje. 294
1 Dôležité oznámenia
Dôkladne si prečítajte tento návod a dodržiavajte všetky pokyny, usmernenia a varovania uvedené v tomto návode k výrobku, aby bolo zaručené, že výrobok bude vždy správne nainštalovaný, používaný a udržiavaný. Tento návod MUSÍ zostať priložený k výrobku.
Używanie tego produktu oznacza potwierdzenie, że dokładnie przeczytałeś wszystkie instrukcje i ostrzeżenia oraz że rozumiesz i zgadzasz się z przestrzeganiem wszystkich wymienionych warunków. Zgadzasz się, że ten produkt będzie używany zgodnie z przeznaczeniem oraz zgodnie z instrukcjami, wskazówkami i ostrzeżeniami zawartymi w tej instrukcji obsługi, a także zgodnie ze wszystkimi obowiązującymi przepisami. W przypadku nieprzeczytania i nieprzestrzegania instrukcji i ostrzeżeń zawartych w tej instrukcji może to skutkować obrażeniami ciała lub obrażeniami innych osób, uszkodzeniem produktu lub uszkodzeniem mienia w jego pobliżu. Niniejsza instrukcja obsługi produktu, wraz z instrukcjami, wskazówkami, ostrzeżeniami i powiązaną dokumentacją, może podlegać zmianom i aktualizacjom. Najnowsze informacje o produkcie znajdują się na stronie document.sdomelicom.
2 Objaśnienie symboli
NIEBEZPIECZEŃSTWO!
12 Usuwanie usterek
Jednostka sterująca ładowania słonecznego nie nadaje się do innych źródeł ładowania.
Jednostka sterująca ładowania słonecznego jest przeznaczona do ładowania następujących typów akumulatorów:
- Akumulatory kwasowo-ołowiowe
- Akumulatory żelowe Akumulatory AGM (z matą szklaną) Akumulatory LiFePO4
Jednostka sterująca ładowania słonecznego nie jest przeznaczona do ładowania innych typów akumulatorów (np. NiCd, NiMH itd.).
Ładowarka słoneczna ma następujące funkcje:
Ładowarka słoneczna ma następujące funkcje:
- sterowana mikroprocesorem, z programami ładowania IUOU z kompensacją temperatury dla różnych typów akumulatorów;
- śledzenie punktu mocy maksymalnej (MPPT);
- łączność Bluetooth do przesyłania danych i funkcji w aplikacji mobilnej.
Ładowarka słoneczna ma następujące mechanizmy ochronne:
Aukštos įtampos apsauga - Žemos įtampos apsauga
