BRUKSANVISNING SC480 DOMETIC
Tilslutningsvariant A (kun SC330)
Tilslutningsvariant for solpaneleffekt ≤ 240 Wp.

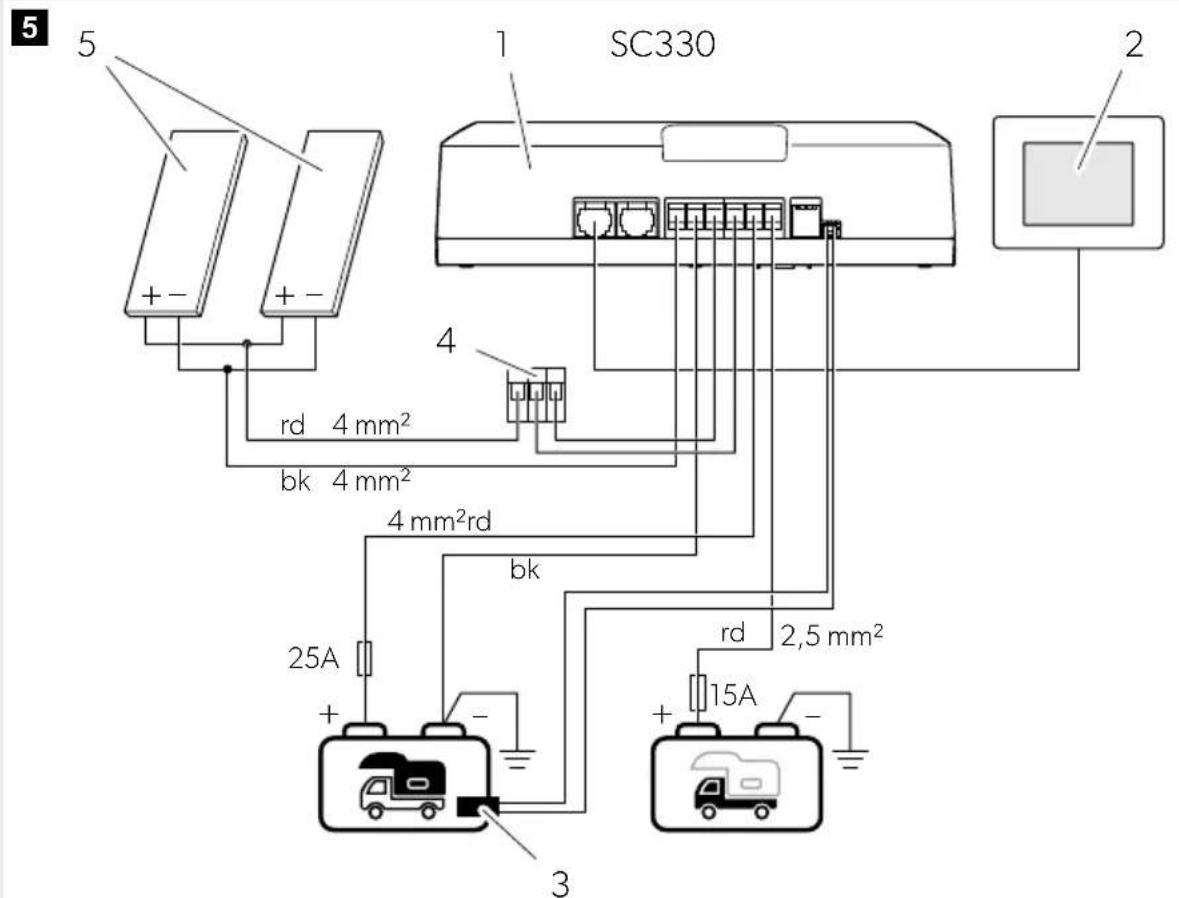

Tilslutningsvariant B (kun SC330)
Tilslutningsvariant for solpaneleffekt ≤ 240 Wp.
Tilslutningsvariant C (kun SC480)

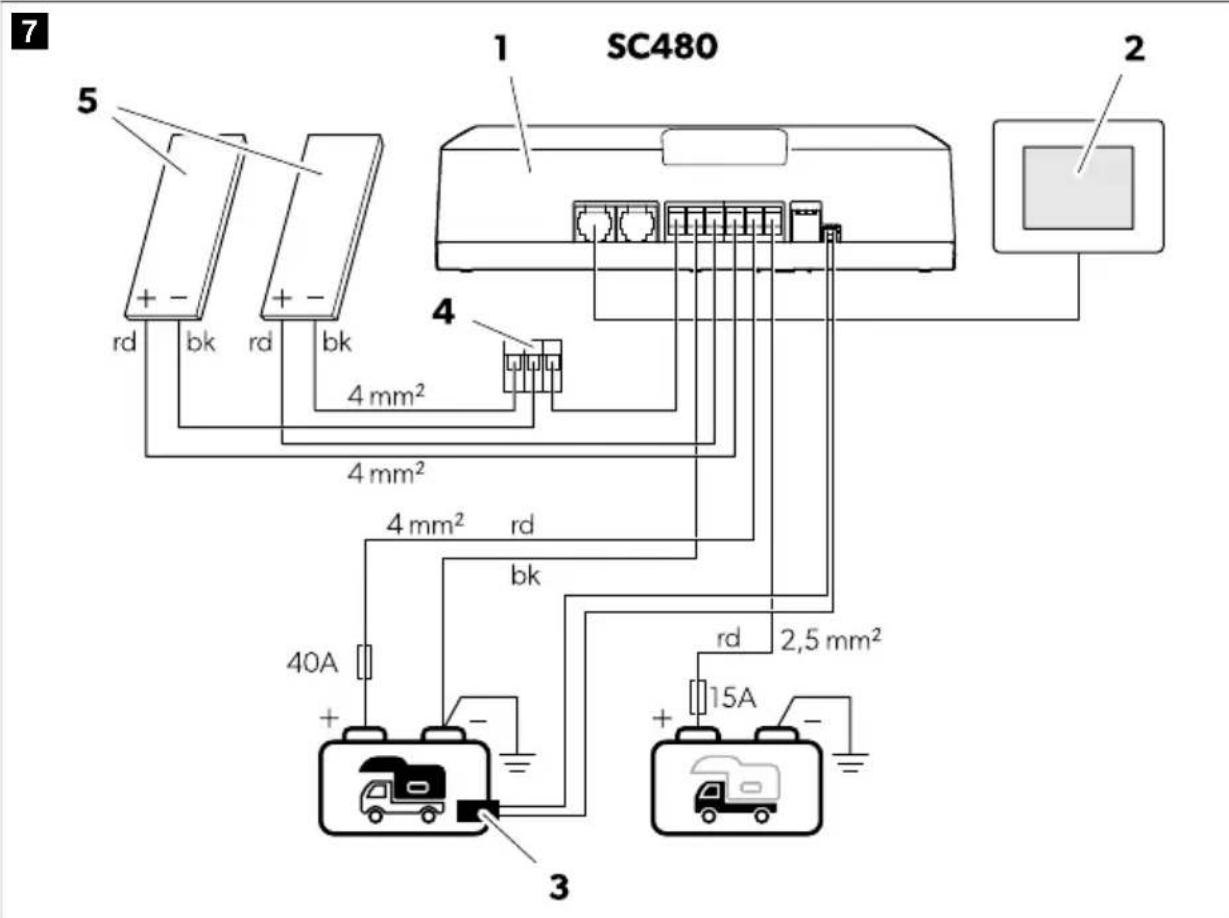

Tilslutningsvariant D (kun SC480)
1 Observera. 185 2 Förklaring av symboler. 185 3 Allmänna säkerhetsanvisningar. 186 4 Målgrupp. 189 5 Leveransomfattning. 189 6 Tillbehör. 189 7 Avsedd användning. 189 8 Teknisk beskrivning. 190 9 Installation 194 10 Användning. 200 11 Rengöring och skötsel. 202 12 Felsökning. 203 13 Avfallshantering. 204 14 Garanti. 205 15 Tekniska data. 205
1 Observera
Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkt handboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten.
Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges här. Du är införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, skador på annan egendom eller i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras eller uppdateras. Aktuell produktinformation finns på documents.dometic.com.
2 Förklaring av symboler
FARA!
Anger en farlig situation som, om den inte kan undvikas, leder till döden eller allvarlig personskada.
VARNING!
Anger en farlig situation som, om den inte kan undvikas, kan leda till döden eller allvarlig personskada.
AKTA!
Anger en farlig situation som, om den inte kan undvikas, leder till lindrig eller måttlig personskada.
OBSERVERA!
Anger en situation som, om den inte kan undvikas, kan leda till materiell skada.
3 Allmänna säkerhetsanvisningar
Beakta även säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren och auktoriserade verkstäder.
VARNING! Risk för dödsfall på grund av elektricitet
- Apparaten får endast installeras och tas bort av härför utbildad personal.
- Om apparaten uppvisar synliga skador får den ej tas i drift.
- Om strömförsörjningskabeln till enheten skadas måste den bytas för att förhindra säkerhetsrisker.
- Denna apparat får endast repareras av härför utbildad personal. Om man utför reparationer på fel sätt kan man utsättas för avsevärda risker.
- Om du vill demontera apparaten: Lossa alla anslutningar. Säkerställ att alla in- och utgångar är spänningsfria.
- Använd inte enheten i våta förhållanden eller om den är nedsänkt i någon typ av vätska. Förvaras torrt.
- Använd endast tillbehör som rekommenderas av tillverkaren.
- Ändra eller anpassa inte komponenterna på något sätt.
- Koppla bort apparaten från strömförsörjningen:
före varje rengörings- och underhållstillfälle
efter varje användning
före elektriska svetsarbeten eller arbeten på det elektriska systemet utförs
VARNING! Hälsorisk
- Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här apparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här apparaten på ett säkert sätt och känner till vilka risker som är förknippade med användningen.
- Elapparater är inga leksaker. Förvara och använd apparaten utom räckhåll för små barn. Barn måste hållas under uppsikt så att de inte leker med apparaten.
- Utan uppsikt får barn inte utföra rengörings- eller underhållsarbeten.
OBSERVERA! Risk för skada
- Jämför spänningsuppgifterna på typskylten med spänningen i ditt uttag innan apparaten tas i drift.
- Kontrollera att det inte är möjligt för andra föremål att orsaka kortslutning vid apparatens kontakter.
- Säkerställ att negativa och positiva poler aldrig kommer i kontakt med varandra.
3.1 Säkerhet vid installering av apparaten
FARA! Explosionsrisk
Montera inte apparaten i områden där det finns risk för gas- eller dammexplosion.
VARNING! Risk för personskada
- Du måste montera enheten och sätta fast den så att den inte kan falla ned.
- Se till att alla kablar är säkrade på lämpligt sätt för att undvika snubblingsrisk i samband med att apparaten sätts på plats.
OBSERVERA! Risk för skada
- Ställ inte apparaten i närheten av värmekällor (värmeelement, starkt solljus, gasspisar osv.).
- Montera enheten i ett torrt utrymme där den är skyddad mot vattenstänk.
3.2 Säkerhet vid elektrisk anslutning av apparaten
FARA! Risk för dödsfall på grund av elektricitet
Vid alla arbeten på den elektriska installationen: se till att det finns en annan person i närheten som kan ingripa vid ev. nödfall.
VARNING! Risk för dödsfall på grund av elektricitet
- Beakta de nödvändiga kabelareorna.
- Dra kablarna så att de inte kan skadas av dörrar eller motorhuv. Klämda kablar kan orsaka personskador med dödlig utgång.
OBSERVERA! Risk för skada
- Använd tomma rör eller kabelkanaler om kablarna dras genom plåtväggar eller andra väggar med vassa kanter.
- Lägg inte kabeln löst eller vikt. Sätt fast kablarna så att de sitter säkert.
- Dra inte i kablarna.
3.3 Säkerhet vid användning av apparaten
VARNING! Explosionsrisk
- Använd apparaten endast i slutna och väl ventilerade utrymmen.
- Använd inte apparaten i dessa förhållanden: i salthaltiga, fuktiga eller blöta omgivningar, i närheten av aggressiva ångor, i närheten av brännbara material, i explosionsfarliga omgivningar
VARNING! Risk för dödsfall på grund av elektricitet
- Observera att vissa av apparatens komponenter fortfarande är under spänning när säkringen har löst ut.
- Lossa inga kablar när apparaten används.
OBSERVERA! Risk för skada
- Säkerställ att apparatens luftintag och luftutlopp inte är övertäckta.
- Säkerställ en god ventilation.
Apparaten får inte utsättas för regn.
3.4 Säkerhet vid hantering av batterier
VARNING! Risk för personskada
- Batterier innehåller aggressiva och frätande syror. Undvik kontakt med batterivätskan. Om huden kommer i kontakt med batterivätska ska stället på kroppen rengöras noggrant med vatten. Uppsök alltid läkare vid kroppsskador orsakade av syra.
- Bär inte metallmycken el. dyl., till exempel klocka eller ringar, när du hanterar batterier. Blysyrebatteri kan orsaka kortslutningar, vilket kan leda till allvarliga skador.
- Använd endast isolerade verktyg.
- Använd skyddsglasögon och skyddskläder när du arbetar med batteriet. Vidrör inte ögonen när du arbetar med batterier.
AKTA! Explosionsrisk
- Försök aldrig ladda ett fryst eller trasigt batteri. Ställ batteriet i ett frostfritt utrymme och vänta tills batteriet har samma temperatur som omgivningen. Starta sedan laddningen.
- Rök inte, använd inte öppna lågor och orsaka inga gnistor i närheten av motorn eller batteriet.
OBSERVERA! Risk för skada
- Använd endast laddningsbara batterier.
- Se till att inga metalldelar faller ned på batteriet. Detta kan orsaka gnistor eller kortsluta batteriet och andra elektriska delar.
- Vid anslutning av batteriet, säkerställ att batteriets poler är korrekt anslutna.
- Beakta anvisningarna från batteritillverkaren och från tillverkaren av fordonet/anläggningen där batteriet används.
- Börja med att lossa jordanslutningen ifall batteriet måste tas bort. Koppla bort alla anslutningar och förbrukare från batteriet innan det demonteras.
- Lagra endast fulladdade batterier. Ladda lagrade batterier regelbundet.
- Bär inte batteriet i polerna.
Säkerhetsåtgärder vid hantering av litiumbatterier
AKTA! Risk för personskada
Använd endast batterier med integrerat batterihanteringssystem och cellbalansering.
OBSERVERA! Risk för skada
- Installera endast batterier i miljöer med omgivningstemperatur på minst 0 °C.
- Undvik att djupurladda batterierna.
Säkerhetsåtgärder vid hantering av blysyrabatterier
AKTA! Hälsorisk
Vatten-syrablandningen i batteriet kan avdunsta och avge en sur lukt. Använd endast batteriet i väl ventilerade utrymmen.
OBSERVERA! Risk för skada
- Batteriet är inte tätat. Ställ inte batteriet på sidan eller upp och ner. Ställ batteriet på ett vågrätt underlag.
- Kontrollera syranivån på öppna blybatterier regelbundet.
- Ladda djupurladdade blysyrabatterier omedelbart för att undvika sulfatering.
4 Målgrupp
Anslutningen av den elektriska strömförsörjningen måste utföras av en kvalificerad elektriker som har bevisat sina färdigheter och kunskaper inom konstruktion och drift av elutrustning och elinstallationer och som känner till gällande bestämmelser i landet där utrustningen installeras och/eller används och har fått säkerhetsutbildning för att kunna upptäcka och undvika de faror som kan uppstå.
5 Leveransomfattning
| Beskrivning Mängd |
| Laddningsregulator für solenergi 1 |
| Temperaturgivare 1 |
| Reservsäkring (30 A) 1 |
| WAGO-anslutning SC330: 1 |
| SC480: 2 |
| Monteringsskruv 4 |
| Snabbguide 1 |
| Monterings- och bruksanvisning (endast digital) 1 |
6 Tillbehör
| Beskrivning Art.nr |
| TD283-pekskärn 9620013272 |
7 Avsedd användning
Solladdningsregulatorn är avsedd att reglera laddningsspänningen för fritidsbatteriet vid laddning från solpaneler med hjälp av mikroprocessorstyrda IU0U-laddningsprogram och att skydda batterierna mot överspänning och fullständig urladdning.
Dessutom används solladdningsregulatorn till att se till att startbatteriet är tillräckligt laddat för att det ska gå att starta motorn.
SV
Solladdningsregulatorn är endast avsedd för styrning av solpaneler.
Solladdningsregulatorn är inte lämplig för reglering av andra laddningskällor.
Solladdningsregulatorn är avsedd för användning med följande batterityper:
Bly-syrabatterier, bly-gelbatterier, AGM-batterier (batterier med absorberande glasfibermatta), LiFePO4-batterier
Solladdningsregulatorn är inte avsedd för laddning av andra batterityper (NiCd, NiMH osv.).
Solladdningsregulatorn är lämplig för:
- Installation i fritidsfordon
- Stationär eller mobil användning, inomhusbruk
Solladdningsregulatorn är inte lämplig för:
Nätförsörjning - Utomhusbruk
Energiutefekten för de anslutna solpanelerna får inte överstiga den maximala uteffekt som är angiven i de tekniska data.
Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning.
Den här manualen informerar om vad som krävs för att installera och/eller använda produkten på rätt sätt. Felaktig installation och/eller användning eller felaktigt underhåll kan leda till att produkten inte fungerar optimalt och riskerar att gå sönder.
Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av:
- Felaktig montering eller anslutning, inklusive för hög spänning
- Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren
- Ändringar som utförts utan uttryckligt medgivande från tillverkaren
- Användning för andra ändamål än de som beskrivs i denna bruksanvisning
Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer.
8 Teknisk beskrivning
Allmän beskrivning
Solladdningsregulatorn erbjuder följande funktioner:
- Mikroprocessorkontrollerade temperaturkompenserade IUOU-laddningsprogram för olika batterityper
- MPPT (Maximum Power Peak Tracking)
- Bluetooth-anslutning för visning av data och funktioner i mobilappen
Solladdningsregulatorn har följande skyddsmekanismer:
Högspänningskydd - Underspänningsskydd
- Skydd mot hög temperatur
- Skydd mot låga temperaturer (endast LiFePO4-batterier med ansluten temperaturgivare)
- Överladdningsskydd för batterier (endast med ansluten temperaturgivare)
- Bakströmsskydd. Kortslutningsskydd
- Skydd mot omvänd polaritet för solpanelingångar
Temperaturgivaren används för övervakning av batteritemperatur under laddningsprocessen för reglering och justering av laddningsspänningen.
Solladdningsregulatorn kan anpassas för olika fritidsbatterityper med hjälp av DIP-omkopplare.
Du kan ansluta TD283-pekskärmen (tillbehör) för visning av externa data och laddningsstatus.

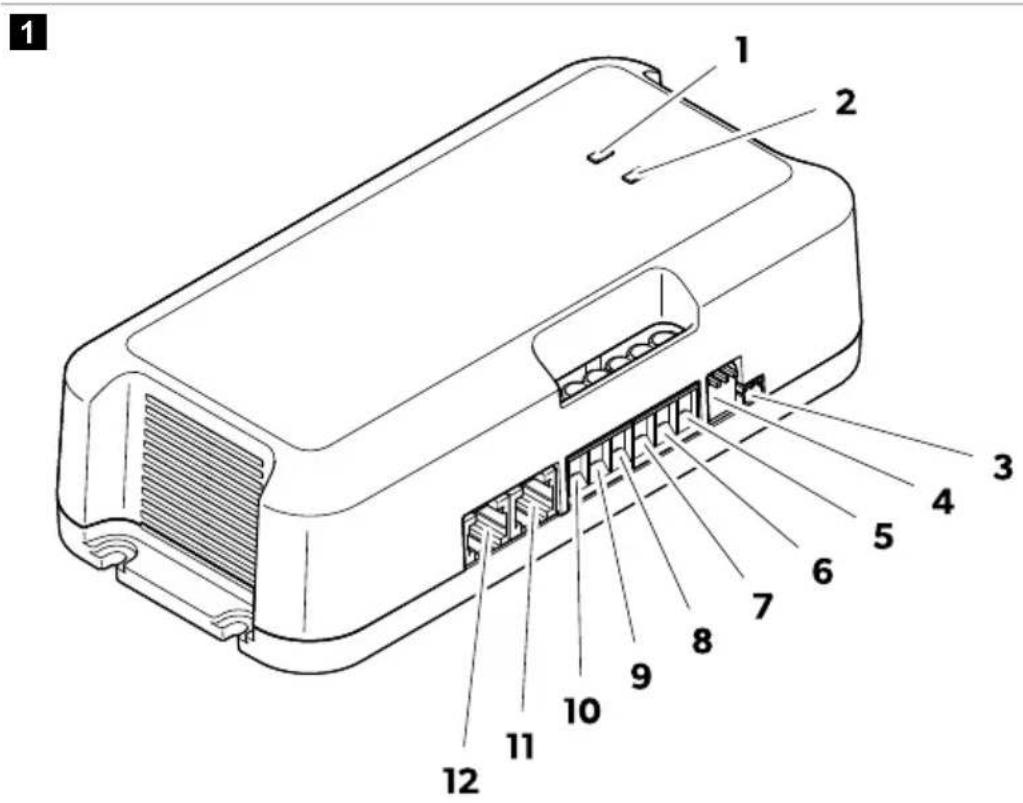

Anslutningar och reglage
Tabell 89. Anslutningar och reglage
| Pos. Beskrivning |
| 1 Statuslampä für fritidsbatteriet (B1) |
| 2 Statuslampä für startbatteriet (B2) |
| 3 Anslutting till temperaturgivaren |
| 4 DIP-omkopplare für att ange fritidsbatterityp |
| 5 Anslutting till pluspolen på startbatteriet |
| 6 Anslutting till pluspolen på fritidsbatteriet |
SV
Pos. Beskrivning
7 Anslutning till pluspol på solpanel 1 8 Anslutning till pluspol på solpanel 2 9 Anslutning till minuspolen på fritidsbatteriet 10 Anslutning till minuspolen på solpanelerna 11 Anslutning till TD283-pekskärm (tillbehör) eller CI-buss 12 Anslutning till TD283-pekskärm (tillbehör) eller CI-buss
LED-lampor
Tabell 90. LED-lampor
| Lysdiod Status Beskrivning | |
| På Batterierna är fulladdade (100 %)Grün |
| Blinkar Batterierna laddas |
| Orange Blinkar Batterierna laddas, spänning < 12 V | |
| Röd Blinkar Fel (se kapitlet Felsökning sida 203) | |

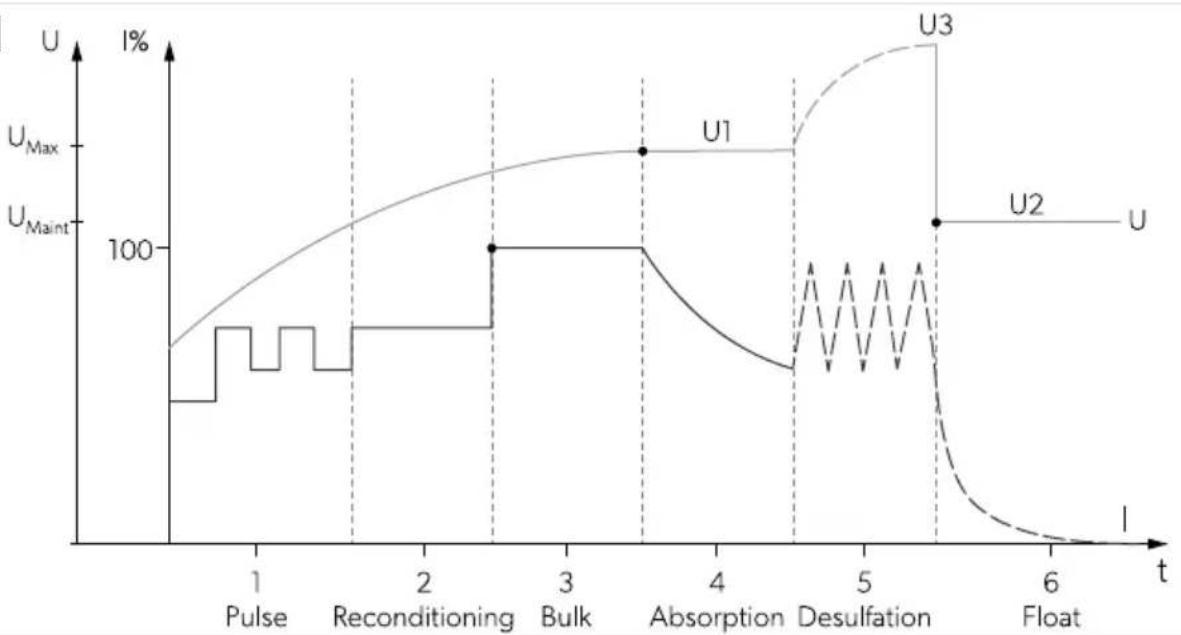

Batteriladdningsfunktion
En huvudladdningscykel av fritidsbatteriet initieras när spänningen för fritidsbatteriet är under återställningsspänningen.
En nödladdningscykel för startbatteriet initieras under följande förhållanden:
- när spänningen för startbatteriet är under den lägsta återställningsspänningen (ingen hänsyn tas till laddningsfas för fritidsbatteriet)
- när spänningen för startbatteriet är under återställningsspänningen och fritidsbatteriet är i underhållsladdningsfasen
2
1: Puls (pulse)
När spänningen är mellan 8 och 10,5 V genereras reducerad ström var 5:e s (tidsgräns: 4 h).
2: Rekonditioneringsfas
När spänningen är mellan 10,5 V och 12 V genereras reducerad ström (tidsgräns: 8 h).
3: Konstant strömfas (bulk)
Fritidsbatteri (B1): När spänningen är mellan 12 V och U1 (maximal spänning för den valda laddningskurvan) genereras maximal ström. Maximal ström beror på uteffekten för de monterade solpanelerna (Wp) och vilken solladdningsregulator som används:
SC330:20A SC480:30A
Startbatteri (B2): När spänningen är mellan 12 V och 14,2 V genereras maximal ström: 10 A.
4: Konstantspänningsfas (absorption)
Fritidsbatteri (B1): När spänningen är lika med U1 (maximal spänning för den valda laddningskurvan) genereras konstant spänning som motsvarar U1. Den genererade strömmen minskar när laddningsstatusen för batteriet ökar. Fasen med konstant spänning är begränsad beroende på vilket laddningsprogram du har valt (se kapitlet Ställa in laddningsprogram, sida 200).
Startbatteri (B2): Konstant spänning på 14,2 V genereras i 15 min.
5: Avsulfatering (desulphation)
ANVISNING: Endast för AGM2-batterier, om du har valt motsvarande laddningsprogram (se kapitlet Ställa in laddningsprogram, sida 200).
Fritidsbatteri (B1): Strömmen pulserar när batterispänningen stiger till U3 för att avlägsna sulfat från blyplattorna i batteriet och återställa batterikapaciteten. Denna fas avslutas när U3 har uppnåtts (tidsgräns: 2 timmar).
6: Underhållsladdningsfas (float)
Fritidsbatteri (B1): Under underhållsladdningsfasen är spänningen konstant (U2) relaterat till den laddningskurva du har valt. När batterispänningen sjunker till ett visst värde ändras enheten till fasen med konstant ström.
Temperaturgivare
När temperaturgivaren är ansluten justerar solladdningsregulatorn laddningsspänningen (för blybatterier) respektive laddningsströmmen (för LiFePO4-batterier) efter den uppmätta temperaturen vid batteriet.
För blybatterier: När inte temperaturgivaren är ansluten eller om den är skadad används laddningsspänningen 20°C
För LiFePO4-batterier: När temperaturgivaren inte är ansluten fungerar inte solladdningsregulatorn.
SV
9 Installation
Plats för installation
Beakta följande anvisningar vid val av installationsplats:
- Montera enheten så nära batterierna som möjligt för att se till att batterianslutningskabeln är så kort som möjligt.
- Se till att monteringsytan är fast och jämn. Välj en plats med god ventilation som är skyddad mot fukt och damm. Håll avstånd på 10 cm till alla sidor runt enheten.
Montering av solladdningsregulatorn
OBSERVERA! Risk för skada
Innan du borrar kontrollerar du att inga elkablar eller andra delar kan skadas genom borrning, sågning eller filning.
Montera solladdningsregulatorn vertikalt på väggen med terminalerna nedåt med hjälp av de fyra medföljande skruvarna.
Anslutning av solladdningsregulatorn
VARNING! Risk för dödsfall på grund av elektricitet
- Täck över alla solpaneler med ett ogenomskinligt material under installationen för att förhindra att elektricitet genereras.
Följ de rekommenderade kabeltvärsnittsareorna, kabellängderna och säkringarna.
AKTA! Brandrisk
Placera säkringarna nära batterierna för att förhindra kortslutningar i kablarna och brand.
OBSERVERA! Risk för skada
- Se till att polerna ansluts rätt.
- Anslut inte den negativa plinten till jordanslutningen (chassi). Använd alltid terminalen på solladdningsregulatorn för anslutning till den negativa polen på solpanelerna.
Observera följande anvisningar vid anslutning av solladdningsregulatorn:
- Anslut fritidsbatteriet innan du ansluter solpanelerna.
- Använd inga kabelhylsor. Avisolera kabeländarna vid 10 mm.
- Om du ansluter flera solpaneler ska de bara kopplas parallellt och upp till solladdningsregulatorns märkeffekt.
- Om du har två eller flera batterier är parallellkoppling tillåtet om batterierna är av samma typ, har samma kapacitet och är lika gamla. Anslut batterierna diagonalt.
- För att se till att det går att mäta den interna temperaturen i batteriet ansluter du batterikontakten på den medföljande temperaturgivaren till den negativa polen på fritidsbatteriet.
- Använd lämpliga mätinstrument:
Multimeter med likspänningsmätning, 200 V, eller automatisk skala
Tångamperemeter med direktmätning (100 A-skala eller högre)
Anslutningsvariant A (endast SC330)
Anslutningsvariant för solpanelsutgångar på 240 Wp.
Anslut solladdningsregulatorn enligt bild 4, sida 196.
Tabell 91. Kopplingsschema för SC330
| Pos. Beskrivning | |
| 1 Laddningsregulator für solenergi | |
| 2 TD283-pekskärn (tillbehör) | |
| 3 Temperaturgivare | |
| 4 Solpanel(er) | |
| Fritidsbatteri |
| Startbatteri (tillval) |
Tabell 92. Färgkoder
| Kod Färg ("Colour") |
| rd röd | |
| bk svart | |
Anslutningsvariant B (endast SC330)
Anslutningsvariant för solpanelsutgångar på 0'240 Wp.
Anslut solladdningsregulatorn enligt bild 5, sida 197.
Tabell 93. Kopplingsschema för SC330
| Pos. Beskrivning | |
| 1 Laddningsregulator För solenergi | |
| 2 TD283-pekskärn (tillbehör) | |
| 3 Temperaturgivare | |
| 4 WAGO-anslutning | |
| 5 Solpanel(er) | |
| Fritidsbatteri |
| Startbatteri (tillval) |
Tabell 94. Färgkoder
| Kod Färg ("Colour") |
| rd röd | |
| bk svart | |
Anslutningsvariant C (endast SC480)
Anslut solladdningsregulatorn enligt bild 6, sida 198.
Tabell 95. Kopplingsschema för SC480
| Pos. Beskrivning | |
| 1 Laddningsregulator ffor solenergi | |
| 2 TD283-peskärn (tillbehör) | |
| 3 Temperaturgivare | |
| 4 WAGO-anslutning | |
| 5 Solpanel(er) | |
| Fritidsbatteri |
| Startbatteri (tillval) |
Tabell 96. Färgkoder
| Kod Färg ("Colour") |
| rd röd | |
| bk svart | |
Anslutningsvariant D (endast SC480)
Anslut solladdningsregulatorn enligt bild 7, sida 199.
Tabell 97. Kopplingsschema för SC480
| Pos. Beskrivning |
| 1 Laddningsregulator für solenergi |
SV
| Pos. Beskrivning | |
| 2 TD283-pekskärn (tillbehör) | |
| 3 Temperaturgivare | |
| 4 WAGO-anslutning | |
| 5 Solpanel(er) | |
| Fritidsbatteri |
| Startbatteri (tillval) |
Tabell 98. Färgkoder
| Kod Färg ("Colour") |
| rd röd | |
| bk svart | |
10 Användning
Ställ in laddningsprogram
OBSERVERA! Risk för skada
- Använd endast batterier som är lämpliga för den specificerade laddspänningen.
- Använd en liten skruvmejsel för att trycka DIP-switcharna till önskad position.
Välj det laddningsprogram som är lämpligt för den typ av fritidsbatteri du använder baserat på tillverkarens specifikationer, informationen om laddningskurvor (se kapitlet Batteriladdningsfunktion sida 192) och tekniska data (se kapitlet Tekniska data sida 205). De angivna laddningstiderna gäller vid den genomsnittliga omgivningstemperaturen 20°C
Ställ DIP-switcharna i det läge som visas i tabellen nedan för att ställa in laddningsprogrammet för det fritidsbatteri du använder.
Tabell 99. Laddningskurva konfiguration
| DIP-swit-chläge (grä) | Önskat laddningsprogram DIP-swit-chläge (grä) | Önskat laddningsprogram |
| 123ON | Blygelbatterier (14,2 V)
• U1: 14,2 V (90 ... 360 min)
• U2: 13,6 V | LiFePO4-batterier (14,4 V)
• U1: 14,4 V (20 ... 60 min)
• U2: 13,8 V |
| DIP-swit-chläge (grà) | Önskat laddningsprogram DIP-swit-chläge (grà) | Önskat laddningsprogram |
| 123ON | Blysyrebatterier (14,4 V) eller
AGM1-batterier (14,4 V)
• U1: 14,4 V (30 ... 240 min)
• U2: 13,6 V | LiFePO4-batterier (14,2 V)
• U1: 14,2 V (30 min)
• U2: 13,6 V |
| 123ON | AGM2-batterier (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V | LiFePO4-batterier (14,6 V)
• U1: 14,6 V (20 ... 60 min)
• U2: 13,8 V |
| 123ON | AGM2-batterier med avsvavling (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V
• U3: 15,7 V | LiFePO4-batterier (14,5 V)
• U1: 14,5 V (30 ... 90 min)
• U2: - |
Utföra systemdriftkontrollen
Solladdningsregulatorn reglerar laddningen av upp till två batterier: Ett fritidsbatteri (B1) och ett startbatteri (B2), med prioriterad laddning av fritidsbatteriet.
Fritidsbatteriet laddas under följande förhållanden:
- De anslutna solpanelerna genererar spänning >16V
- Batterispänningen är > 8V
Fritidsbatteriet laddas med den valda laddningskurvan (se kapitlet Ställa in laddningsprogram, sida 200).
Startbatteriet laddas under följande förhållanden:
- Fritidsbatteriet är i underhållsladdningsfasen och spänningen för startbatteriet är < 12,5 V.
- Spänningen för startbatteriet är < 11,9 V i 20 min.
Varje laddningsfas har maximal varaktighet, med undantag för underhållsfasen som hela tiden övervakar laddningsstatus och, om det behövs, avger pulsström för att se till att batteriet är 100 % laddat.
- Täck alla solpaneler med ogenomskinlig duk eller ogenomskinligt material för att förhindra generering av el.
- Stäng av och koppla ifrån eventuella andra extra strömkällor (som batteriladdare).
- Mät batterispänningen (värde 1) med hjälp av voltmetern.
- Ta bort skyddet från alla solpaneler. Se till att solpanelerna är utsatta för direkt solljus för optimala prestanda.
- Mät batterispänningen (värde 2) med hjälp av voltmetern. Jämför värde 2 med värde 1 från föregående mätningen.
Värde 2 ska vara högre än värde 1.
- Kontrollera laddningsströmmen med hjälp av mobilappen, en amperemeter eller TD283-pekskärmen (tillbehör).
Hämta appen SunControl
Du kan övervaka och styra solenergiladdningsregulatorn via Bluetooth med hjälp av en app som du kan installera på kompatibla enheter.
Hämta appen SunControl från Apple Store eller Google Play.
11 Rengöring och skötsel
OBSERVERA! Risk för skada
- Rengör aldrig apparaten under rinnande vatten eller i diskvatten.
- Använd inga vassa eller hårda föremål, starka rengöringsmedel eller blekmedel vid rengöringen, eftersom det kan skada apparaten.
Rengör produkten då och då med en fuktig trasa. Kontrollera med jämna mellanrum om det finns några isoleringsfel, brott eller lösa anslutningar på de spänningsförande ledningarna.
Byta säkringen
Enhetssäkringen får endast bytas av behörig personal.

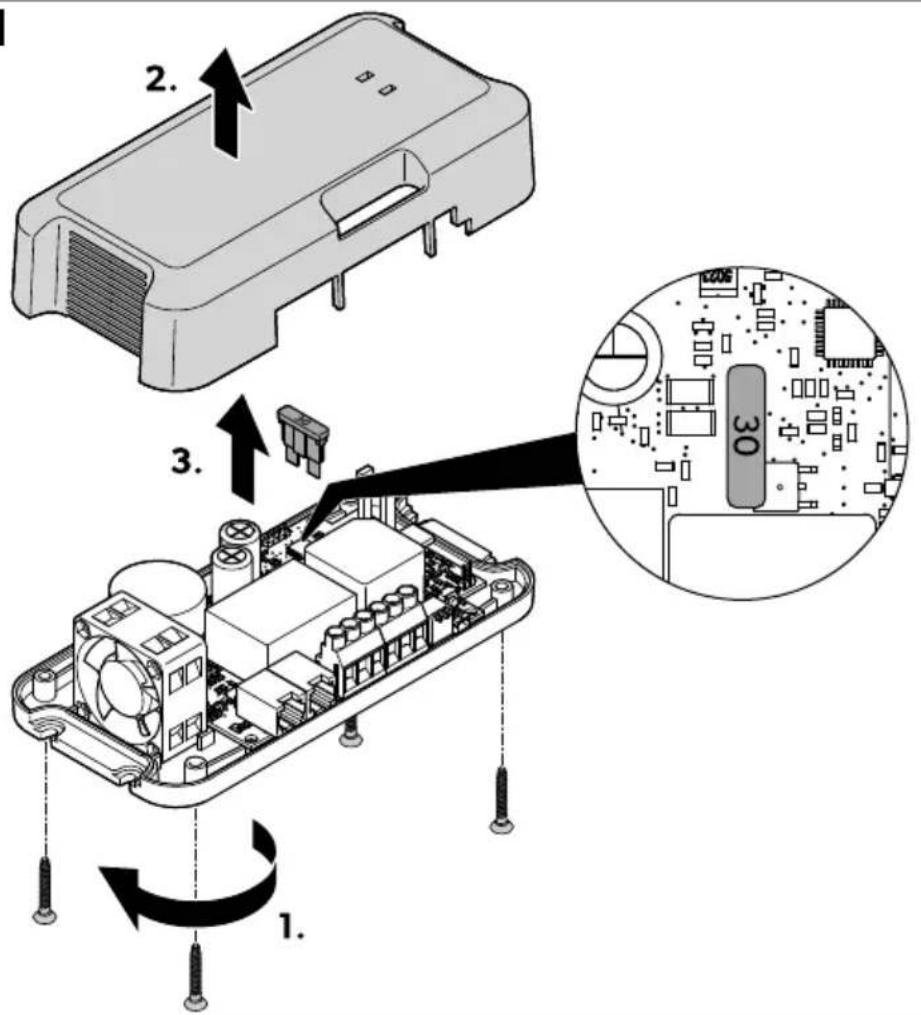

Byt säkringen enligt bild 8, sida 203. Använd den medföljande reservsäkringen.
8
12 Felsökning
Kontrollera om det finns några isoleringsfel, brott eller lösa anslutningar på de spänningsförande ledningarna. Om du inte kan hitta något fel, kontakta en auktoriserad service-representant. Kontrollera om det finns blockerande föremål och säkerställ att solpanelerna inte är i skugga. Flytta fordonet till en lämpligare plats. Ta bort alla former av smuts.
Solenergisystemet funkar inte korrekt (låg uteffekt). Föremål eller smuts blockerar solljuset.
Solpanelerna är överhettade.
Låt solpanelerna svalna.
| Fel Möjlig orsak Lösning | |
| > Flytta fordonet till en lamypligare plats.
> Sakerställ att det finns tillräcklig luftcirkulation runt om solpanelerna. |
| Fel på en solpanel i gruppen. |
| En kortslutning har inträffat. |
| Solladdningsregulatorn fungerar inte. Statuslampan För fritidsbatteriet (B1) blinkar med rätt sken. | Bara LiFePO4-batterier: Temperaturgivaren är inte ansluten. | Bara LiFePO4-batterier: Anslut temperaturgivaren. |
| Solladdningsregulatorn fungerar inte. De två lamporna (B1 och B2) blinkar med rätt sken. | Produktens säkring defekt. | > Omenetssäkringen har utlösts på grund av overström@måste den bytas (se kapitlet Byta säk ringen sida 202).
> Den fär endast bytas av behörig personal. |
13 Avfallshantering
Återvinning av förpackningsmaterial: Lämna om möjligt förpackningsmaterialet till återvinning.
Återvinning av produkter med icke-utbytbara batterier, laddningsbara batterier eller ljuskällor:
- Om produkten innehåller icke-utbytbara batterier, laddningsbara batterier eller ljuskällor behöver du inte avlägsna dem före kassering.
- När produkten slutgiltigt tas ur bruk: Informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.
- Produkten kan kasseras utan avgift.
14 Garanti
Den lagstadgade garantitiden gäller. Kontakta tillverkarens filial i ditt land (se dometic.com/dealer) eller din återförsäljare om produkten är defekt.
Vid reparations- och garantiärenden ska följande dokument skickas med när du returnerar produkten:
- En kopia på fakturan med inköpsdatum
- En reklamationsbeskrivning eller felbeskrivning
Observera att självständiga eller icke professionella reparationer kan påverka säkerheten och leda till att garantin blir ogiltig.
15 Tekniska data
| SC330 SC480 |
| Maximal solpanelsspänning (VoC) 32 V | - |
| Rekommenderad solpanelsuteffekt 75 ... 330 Wp 110 ... 480 Wp |
| Utgång fritidsbatteri (B1) |
| Märkspänning 12 V | |
| Maximal laddningsström 20 A 30 A | |
| Minsta batterikapacitet som krävs | |
| Bly-syra 60 Ah 100 Ah | |
| LiFePO4 40 Ah 60 Ah | |
| Minsta batterispänning 8 V | - |
| Temperaturreglerad laddning Upp till - | 0,03 V/°C |
| Utgång startbatteri (B2) |
| Märkspänning 12 V | |
| Maximal laddningsström 10 A | |
| Minsta batterispänning 8 V | - |
| Allmännerne tekiska data |
| Maximal strömforbrukning standby | Ø 6 mA |
| Invändig säkring | 30 A |
| Omgivningstemperatur für drift | -20 °C ... 50 °C |
| Luftfuktigkeit omgivning | Ø 90%, iche-kondenserande |
| Dimensioner | 170 mm × 88 mm × 48 mm |
| Vikt | 305 g 345 g |
| Frekvensband (Wi-Fi) | 2,4 GHz ISM-bandet (2400 ... 2484 MHz) |
| RF-utgangseffekt | 4 dBm (Bluetooth 5.0 Single Mode LE) |
| SC330 SC480 |
| Certificering | CE UK CA E24
1GR-06/02 4836 00 |
Dometic Mobile Power Italy S.r.l. intygar att radioutrustningen av typ SC330 och SC480 efterlever direktiv 2014/53/EU. Hela texten till EU-försäkran om överensstämmelse finns på internetadressen: documents.dometic.com
Norska
1 Viktiga anmärkningar. 207 2 Symbolförklaring 207 3 Allmänna säkerhetsinstruktioner 208 4 Målgrupp 211 5 Leveransomfattning. 211 6 Tillbehör. 211 7 Föreskriven användning. 211 8 Teknisk beskrivning 212 9 Installation. 216 10 Manövrering. 223 11 Rengöring och underhåll. 224 12 Felsökning 225 13 Avfallshantering 226 14 Garanti. 227 15 Tekniska specifikationer. 227
1 Viktiga anmärkningar
Varning: Risk för elektrisk stöt
Efter varje användning
Varning: Risk för elektrisk stöt
Varning: Risk för elektrisk stöt
Varning: Risk för elektrisk stöt
VARNING! Risk för personskada
Denna apparat kan användas av barn från 8 års ålder och uppåt samt av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap, om de har fått övervakning eller instruktioner om användning av apparaten på ett säkert sätt och förstår de risker som är involverade. - Elektriska apparater är inte leksaker. Apparaten ska alltid hållas borta från barn under 8 års ålder. Barn får inte leka med apparaten. - Rengöring och underhåll får inte utföras av barn utan tillsyn.
VARNING! Risk för personskada
