BRUGSANVISNING SC480 DOMETIC
1 Vigtige henvisninger. 163 2 Forklaring af symboler. 163 3 Generelle sikkerhedshenvisninger 164 4 Målgruppe 167 5 Leveringsomfang. 167 6 Tilbehør. 167 7 Korrekt brug 167 8 Teknisk beskrivelse. 168 9 Montering. 172 10 Betjening. 179 11 Rengøring og vedligeholdelse. 180 12 Udbedring af fejl. 181 13 Bortskaffelse 182 14 Garanti. 183 15 Tekniske data. 183
1 Vigtige henvisninger
Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen med dette produkt.
Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledning samt i overensstemmelse med alle de gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser på dig selv og andre, skade på dit produkt eller skade på andres ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se documents.dometic.com for de nyeste produktinformationer.
2 Forklaring af symboler
FARE!
Angiver en farlig situation, som medfører dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås.
ADVARSEL!
Angiver en farlig situation, som kan medføre dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås.
FORSIGTIG!
Angiver en farlig situation, som kan medføre mindre eller lette kvæstelser, såfremt den ikke undgås.
VIGTIGT!
Angiver en situation, som kan medføre materielle skader, såfremt den ikke undgås.
3 Generelle sikkerhedshenvisninger
Overhold og sikkerhedshenvisningerne og bestemmelser, der er udstedt af køretøjsproducenten og autoriserede værksteder.
ADVARSEL! Fare for elektrisk stød.
- Installation og fjernelse af apparatet må kun udføres af fagfolk.
- Hvis apparatet har synlige beskadigelser, må apparatet ikke tages i brug.
- Hvis dette apparats strømkabel er beskadiget, skal det udskiftes for at undgå sikkerhedsfarer.
- Reparationer på dette apparat må kun foretages af fagfolk. Ukorrekte reparationer kan medføre betydelige farer.
- Hvis du afmonterer apparatet: Løsn alle forbindelser. Kontrollér, at der ikke findes spænding på nogen af ind- og udgangene. Apparatet må ikke anvendes under våde forhold eller nedsænkes i væske. Skal opbevares et tørt sted.
- Anvend kun tilbehør, der anbefales af producenten.
- Ingen af komponenterne må på nogen måde ændres eller tilpasses.
- Afbryd apparatet fra strømforsyningen:

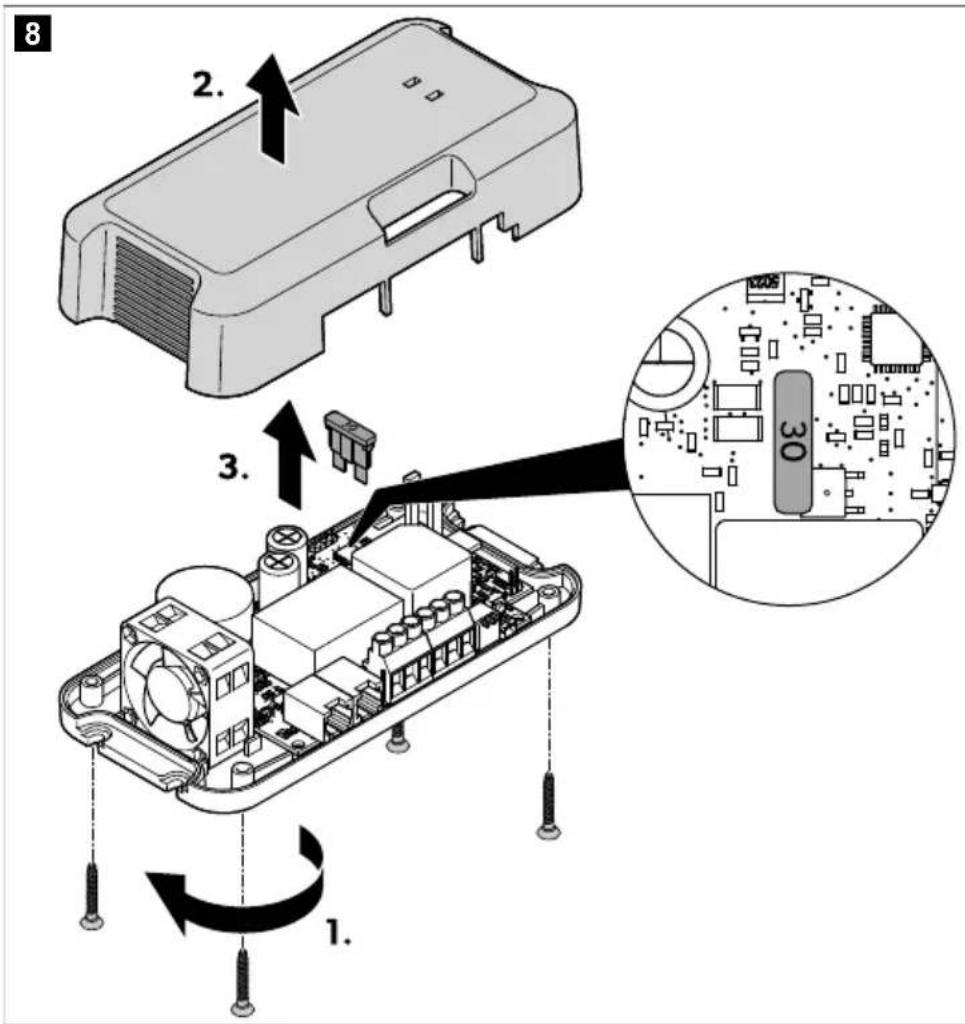

før et sikringsskift
Før der udføres elektrisk svejsearbejde eller arbejde på det elektriske system
ADVARSEL! Sundhedsfare
- Dette apparat kan anvendes af børn over 8 år og personer med reducerede fysiske, sensoriske eller mentale evner eller med mangel på erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af apparatet og forstår de involverede farer.
- El-apparater er ikke legetøj! Opbevar og anvend apparatet uden for meget unge børns rækkevidde. Børn skal overvåges for at sikre, at de ikke leger med apparatet.
- Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
VIGTIGT! Fare for beskadigelse
- Sammenlign spændingsspecifikationen på datapladen med den effektforsyning, der er til rådighed, før ibrugtagningen.
- Sørg for, at andre genstande ikke kan forårsage en kortslutning i apparatets kontakter.
- Kontroller, at de negative og positive poler aldrig kommer i kontakt med hinanden.
3.1 Sikker installation af apparatet
FARE! Eksplosionsfare
Montér aldrig apparatet i områder, hvor der er fare for en gas- eller støveksplosion.
ADVARSEL! Fare for kvæstelser
- Apparatet skal monteres og fastgøres sikkert, så det ikke kan falde ned.
- Når apparatet placeres, skal man sørge for, at alle kabler er fastgjort forsvarligt for at forhindre fare for at snuble.
VIGTIGT! Fare for beskadigelse
- Stil ikke apparatet i nærheden af varmekilder (varmeapparater, direkte sollys, gasovne osv.).
- Montér apparatet på et tørt sted, der er beskyttet mod stænkvand.
3.2 Sikkerhed under elektrisk tilslutning af apparatet
FARE! Fare for elektrisk stød
Når der arbejdes på elektriske anlæg, skal det kontrolleres, at der er nogen i nærheden, som kan hjælpe i et nødstilfælde.
ADVARSEL! Fare for elektrisk stød
Overhold de anbefalede kabeltværsnit. - Før kablerne, så de ikke kan blive beskadiget af døre eller hjelmen. Klemte ledninger kan føre til livsfarlige kvæstelser.
VIGTIGT! Fare for beskadigelse
- Anvend samme rør eller ledningsgennemføringer, når ledninger skal føres gennem pladevægge eller andre vægge med skarpe kanter. Før ikke ledningerne løst eller med skarpe knæ.
- Fastgør kablerne sikkert.
- Træk ikke i kablerne.
3.3 Sikkerhed under anvendelse af apparatet
ADVARSEL! Eksplosionsfare
- Anvend udelukkende apparatet i lukkede, godt ventilerede rum.
- Du må ikke anvende apparatet under følgende betingelser:
i saltholdige, fugtige omgivelser
i nærheden af aggressive dampe
i nærheden af brændbare materialer
ADVARSEL! Fare for elektrisk stød
Vær opmærksom på, at dele af apparatet stadig kan være spændingsførende, når sikringen har udløst. - Løsn ikke kabler, når apparatet stadig er i brug.
VIGTIGT! Fare for beskadigelse
- Kontroller, at apparatets luftind- og -udgange ikke er tildækkede.
- Sørg for en god ventilation.
- Apparatet må ikke udsættes for regn.
3.4 Sikkerhedsforanstaltninger ved håndtering af batterier
ADVARSEL! Fare for kvæstelser
- Batterier indeholder aggressive og ætsende syrer. Undgå, at batterivæske kommer i kontakt med din krop. Skyl den pågældende del af kroppen grundigt med vand, hvis din hud kommer i kontakt med batterivæske. Kontakt straks en læge, hvis du får kvæstelser på grund af syrer.
- Bær ikke metalgenstande som f.eks. ure eller ringe, når du arbejder på batterier. Blysyrebatteri kan frembringe kortslutningsstrøm, der kan medføre alvorlige forbrændinger.
- Brug kun isoleret værktøj.
- Bær beskyttelsesbriller og beskyttelsestøj, når der arbejdes på batterier. Berør ikke dine øjne, når du arbejder på batterier.
FORSIGTIG! Eksplosionsfare
- Forsøg aldrig at oplade et frosset eller defekt batteri. Stil batteriet på et frostfrit område, og vent, indtil batteriet har akklimatiseret sig til omgivelsestemperaturen. Start derefter opladningsprocessen.
- Rygning, brug af åben flamme eller gnistdannelse i nærheden af motoren eller et batteri er forbudt.
VIGTIGT! Fare for beskadigelse
- Anvend udelukkende genopladelige batterier.
- Undgå, at metalliske dele falder ned på batteriet. Det kan medføre gnister eller kortslutte batteriet og andre elektriske dele.
- Kontroller, at polerne vender korrekt, når batteriet tilsluttes.
- Følg anvisningerne fra batteriproducenten og dem fra producenten af systemet eller køretøjet, som batteriet anvendes i.
- Hvis batteriet skal fjernes, skal du først afbryde stelforbindelsen. Afbryd alle tilslutninger og alle forbrugere fra batteriet, før det fjernes. Opbevar kun fuldt opladede batterier. Genoplad opbevarede batterier regelmæssigt.
- Du må ikke bære batteriet på dets klemmer.
Sikkerhedsforanstaltninger ved håndtering af litiumbatterier
FORSIGTIG! Fare for kvæstelser
- Du må kun installere batteriet i omgivelser med en omgivelsestemperatur på mindst 0 °C.
- Undgå dybafladning af batterierne.
Sikkerhedsforanstaltninger ved håndtering af blysyrebatterier
FORSIGTIG! Sundhedsfare
Vand-syre-væsken i batteriet kan fordampe og forårsage en syrelugt. Brug kun batteriet i et område med god udluftning.
VIGTIGT! Fare for beskadigelse
- Batteriet er ikke forseglet. Du må ikke lægge batteriet på siden eller på hovedet. Anbring batteriet på en vandret overflade.
- Kontroller syreniveauet regelmæssigt i åbne blysyrebatterier.
- Oplad straks dybt afladede blysyrebatterier for at undgå sulfatering.
4 Målgruppe
Den elektriske strømforsyning skal udføres af en kvalificeret elektriker, som har godtgjort sine evner og sit kendskab med henblik på konstruktion og betjening af elektrisk udstyr og installationer, og som er bekendt med de gældende nationale forskrifter, hvor udstyret skal installeres og/eller anvendes, og som har modtaget sikkerhedsuddannelse med henblik på at kunne identificere og undgå de involverede farer.
5 Leveringsomfang
| Beskrivelse Antal |
| Styreenhed til solcelleladning 1 | |
| Temperaturføler 1 | |
| Reservesikring (30 A) 1 | |
| WAGO-stik SC330: 1 | |
| SC480: 2 |
| Fastgørelssesskrue 4 | |
| Kort betjeningsvejledning 1 | |
| Monterings- og betjeningsvejledning (kun digital) 1 | |
6 Tilbehør
| Beskrivelse Art.nr. |
| TD283-touchdisplay 9620013272 |
7 Korrekt brug
Styreenheden til solcelleladning er beregnet til at sikre den korrekte ladespænding for forsyningsbatteriet, når det oplades via solpaneler vha. mikroprocessorstyrede IU0U-ladeprogrammer, og til at beskytte batteriet mod overspænding og dybafladning.
Desuden sikrer styreenheden til solcelleladning en tilstrækkelig ladetilstand for startbatteriet for at sikre, at motoren starter.
Styreenheden til solcelleladning er kun beregnet til at styre solcellemoduler.
Styreenheden til solcelleladning er beregnet til opladning af følgende batterityper:
Blysyrebatterier, bly-gel-batterier, vliesbatterier (AGM), LiFePO4-batterier
Styreenheden til solcelleladning er ikke beregnet til opladning af andre batterityper (f.eks. NiCd, NiMH osv.).
Styreenheden til solcelleladning er egnet til:
- Montering i fritidskøretøjer
- Stationær eller mobil brug
- Indendørs brug
Styreenheden til solcelleladning er ikke egnet til:
Energiudgangseffekten for de tilsluttede solpaneler må ikke overskride den maksimale udgangseffekt, der er oplyst i de tekniske data.
Dette produkt er kun egnet til dets beregnede formål og anvendelse i overensstemmelse med disse anvisninger.
Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og/eller drift af produktet. Dårlig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl.
Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:
- ukorrekt samling eller forbindelse inklusive for høj spænding, ukorrekt vedligeholdelse, brug af uoriginale reservedele, der ikke stammer fra producenten, ændringer på produktet uden udtrykkelig tilladelse fra producenten
- Lægemidlet til andre formål end dem, der er beskrevet i vejledningen.
Dometic forbeholder sig ret til at ændre produktets udseende og produktspecifikationer.
Styreenheden til solcelleladning tilbyder følgende funktioner:
- Mikroprocessorstyrede, temperaturkompenserede IUOU-ladeprogrammer til forskellige batterityper Optimal energikonvertering (MPPT)
- Bluetooth-forbindelse til visning af data og funktioner i mobilappen
Styreenheden til solcelleladning har følgende beskyttelsesmekanismer:
Højspændingsbeskyttelse - Lavspændingsbeskyttelse - Beskyttelse mod høj temperatur - Beskyttelse mod lav temperatur (kun LiFePO4-batterier med tilsluttet temperaturføler) - Beskyttelse mod overopladning af batteriet (kun med tilsluttet temperaturføler) - Beskyttelse mod omvendt strøm - Kortslutningsbeskyttelse - Beskyttelse mod omvendt polaritet for solpanelindgangen
Temperaturføleren overvåger batteritemperaturen under opladningsprocessen for at kontrollere og tilpasse ladspændingen derefter.
Styreenheden til solcelleladning kan tilpasses til forskellige batterityper for forsyningsbatteriet vha. DIP-omskiftere.
TD283-touchdisplay (tilbehør) kan tilsluttes til visning af eksterne data og status for opladningsprocessen.

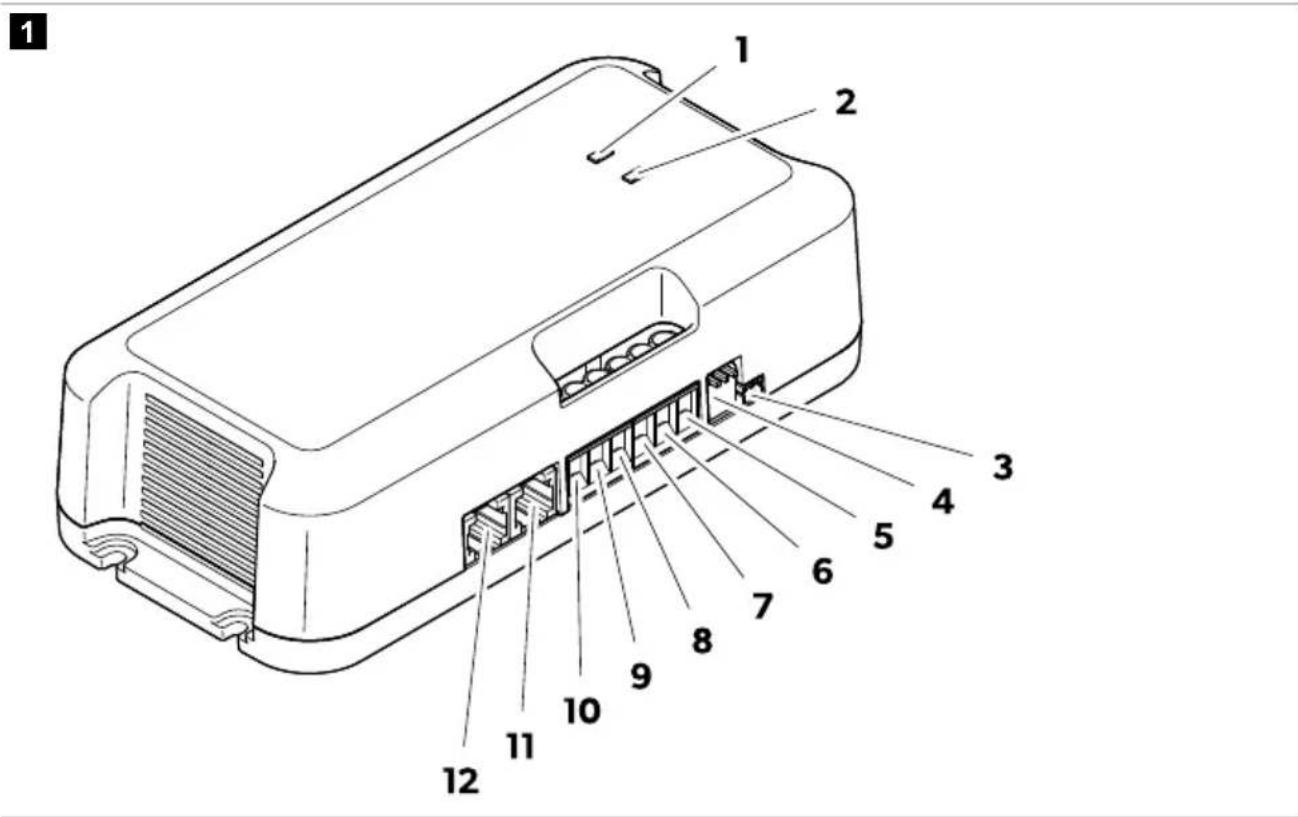

Tilslutninger og betjeningselementer
Tabel 78: Tilslutninger og betjeningselementer
| Nr. Beskrivelse |
| 1 Status-LED for forsyningsbatteri (B1) |
| 2 Status-LED for startbatteri (B2) |
| 3 Tilstnirng til temperaturføleren |
| 4 DIP-omskiftere til indstilling af forsyningsbatteritype |
DA
| Nr. Beskrivelse |
| 5 Tilslutting til startbatteriets positive pol |
| 6 Tilslutting til forsyningsbatteriets positive pol |
| 7 Tilslutting til den positive pol for solpanel 1 |
| 8 Tilslutting til den positive pol for solpanel 2 |
| 9 Tilslutting til forsyningsbatteriets negative pol |
| 10 Tilslutting til solpanelermes negative pol |
| 11 Tilslutting til TD283-touchdisplay (tilbehør) eller CI-BUS |
| 12 Tilslutting til TD283-touchdisplay (tilbehør) eller CI-BUS |
LED-indikatorer
Tabel 79: LED-indikatorer
| LED Status Beskrivelse | | |
| Tændt Batterierne er fuldt opladede (100 %)Grøn |
| Blinker Opladning | |
| Orange Blinker Opladning, spænding < 12 V | | |
| Rød Blinker Fejl (se kapitlet Udbedring af fejl på side 181) |

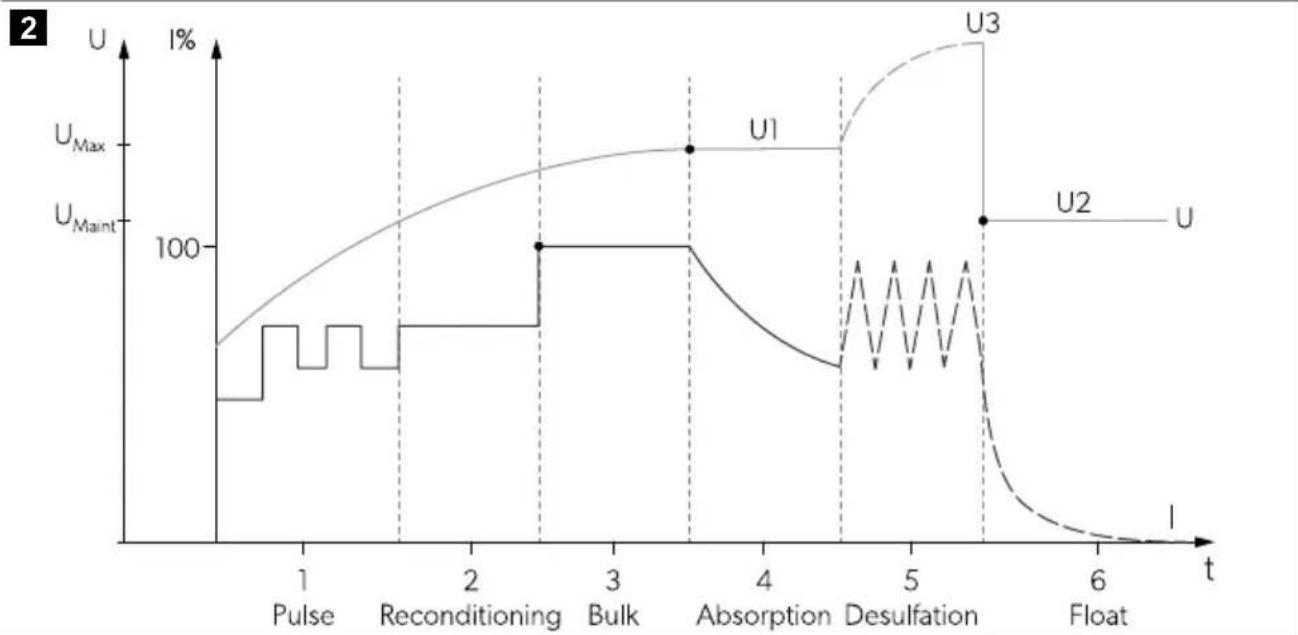

Batteriladefunktion
En hovedopladningscyklus for forsyningsbatteriet startes, når forsyningsbatteriets spænding er faldet til under nulstillingsspændingen.
- Efter et fald til under startbatteriets lave nulstillingsspænding (opladningsfasen for forsyningsbatteriet tages ikke i betragtning)
- Efter et fald til under startbatteriets nulstillingsspænding, når forsyningsbatteriet er i vedligeholdelsesopladningsfasen
1: Puls (Pulse)
Ved en spænding på mellem 8 og 10,5 V leveres der en reduceret strøm i 5 s (timeout 4 h).
2: Rekonditioneringsfase
Ved en spænding på mellem 10,5 V og 12 V leveres der en reduceret strøm (timeout 8 h).
3: Konstant strømfase (bulk)
Forsyningsbatteri (B1): Ved en spænding på mellem 12 V og U1 (maksimal spænding for den valgte ladekurve) leveres den maksimale strøm. Den maksimale leverede strøm afhænger af strømmen fra de installerede solpaneler (Wp) og den anvendte styreenhed til solcelleladning:
SC330: 20 A, SC480: 30 A
Startbatteri (B2): Ved en spænding på mellem 12 V og 14,2 V leveres der en maksimal strøm på 10 A.
4: Konstant spændingsfase (absorption)
Forsyningsbatteri (B1): Ved en spænding lig med U1 (maksimal spænding for den valgte ladekurve) leveres der en konstant spænding lig med U1. Den leverede strøm vil falde, efterhånden som batteriets ladetilstand (SoC) øges. Den konstante spændingsfase er begrænset afhængigt af det valgte ladeprogram (se kapitlet Indstilling af ladeprogrammet på side 179).
Startbatteri (B2): Der leveres en konstant spænding på 14,2 V i 15 min.
Forsyningsbatteri (B1): Strømmen pulserer, mens batterispændingen stiger til U3 for at fjerne sulfat fra batteriets blyplader og genoprette batteriets kapacitet. Denne fase slutter, når U3 er nået (timeout 2 t).
6: Vedligeholdelsesopladningsfase (float)
Forsyningsbatteri (B1): Vedligeholdelsesopladningsfasen opretholder en konstant spænding (U2) i henhold til den valgte ladekurve. Så snart batterispændingen er faldet til en bestemt værdi, går apparatet tilbage til den konstante strømfase.
Temperaturføler
Når temperaturføleren er tilsluttet, tilpasser styreenheden til solcelleladning ladespændingen (for blybatterier) eller ladestrømmen (for LiFePO4-batterier) efter den målte temperatur på batteriet.
For blybatterier: Uden en tilsluttet temperaturføler, eller hvis temperaturføleren er defekt, har ladespændingen 20°C som reference.
For LiFePO4-batterier: Styreenheden til solcelleladning fungerer uden tilsluttet temperaturføler.
9 Montering
Installationssted
Overhold følgende anvisninger, når du vælger installationsstedet:
- Apparatet skal installeres tæt på batterierne for at holde tilslutningskablet så kort som muligt.
- Kontroller, at monteringsoverfladen er fast og vandret. Vælg et sted, der er godt ventileret og beskyttet mod fugt og støv.
- Hold en afstand på 10 cm til alle sider omkring apparatet.
Montering af styreenheden til solcelleladning
VIGTIGT! Fare for beskadigelse
Før du borer huller, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, når der bores, saves eller files.

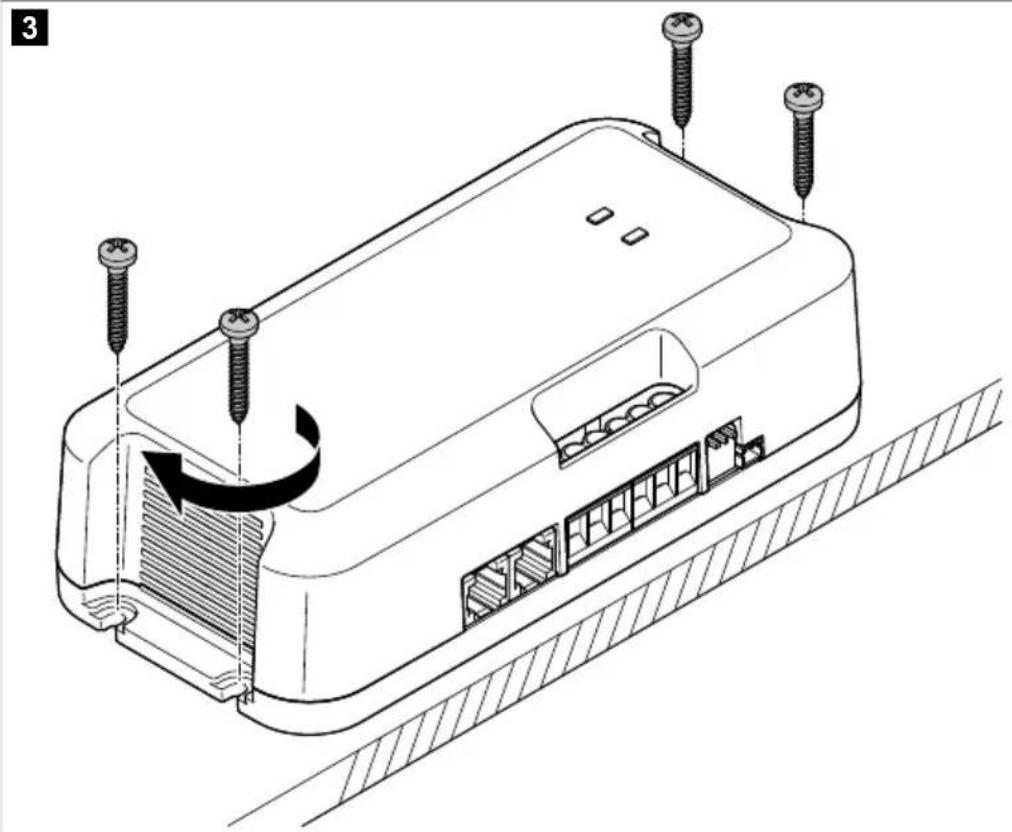

Montér styreenheden til solcelleladning lodret med de 4 medfølgende skruer på en væg med klemmerne pegende nedad.
Tilslutning af styreenheden til solcelleladning
ADVARSEL! Fare for elektrisk stød
- Dæk alle solpaneler helt med et opakt materiale under installationen for at undgå, at der genereres elektricitet. Overhold de anbefalede kabeltværsnit, kabellængder og sikringer.
- Polerne må ikke byttes om.
- Du må ikke, ud over det angivne, forbinde solpanelets negative klemme til jord (stel). Brug altid styreenheden til solcelleladnings terminal til tilslutning til den negative pol på solpaneler.
Overhold følgende anvisninger, når du tilslutter styreenheden til solcelleladning:
- Tilslut forsyningsbatteriet, før du tilslutter solpanelerne.
- Brug/DD: Afisolér kabelenderne ved 10 mm.
- Tilslut kun flere solpaneler parallelt og op til den nominelle effekt for styreenheden til solcelleladning.
- I tilfælde af to eller flere batterier er det tilladt med en parallel tilslutning, hvis batterierne har samme type, kapacitet og alder. Tilslut batterierne diagonalt.
- Tilslut den medfølgende temperaturføler til forsyningsbatteriets negative klemme for at måle den indvendige temperatur i batteriet.
- Brug egnede måleinstrumenter:
Multimeter med måling af jævnstrømsspænding, 200 V eller automatisk skalavælger
Amperetang med direkte måling (100 A skala eller højere)
| Nr. Beskrivelse | |
| 1 Styreenhed til solcelleladning | |
| 2 TD283-touchdisplay (tilbehør) | |
| 3 Temperaturføler | |
| 4 Solpanel(er) | |
| Forsyningsbatteri |
| Startbatteri (option) |
Tabel 81: Farvekodning
| Nr. Beskrivelse | |
| 1 Styreenhed til solcelleladning |
| 2 TD283-touchdisplay (tilbehør) |
DA
| Nr. Beskrivelse | |
| 3 Temperaturføller | |
| 4 WAGO-stik | |
| 5 Solpanel(er) | |
| Forsyningsbatteri |
| Startbatteri (option) |
Tabel 83: Farvekodning
| Nr. Beskrivelse | |
| 1 Styreenhed til solcelleladning | |
| 2 TD283-touchdisplay (tilbehør) | |
| 3 Temperaturførler | |
| 4 WAGO-stik | |
| 5 Solpanel(er) | |
| Forsyningsbatteri |
| Startbatteri (option) |
Tabel 85: Farvekodning
| Nr. Beskrivelse | |
| 1 Styreenhed til solcelleladning | |
| 2 TD283-touchdisplay (tilbehør) | |
| 3 Temperaturføler | |
| 4 WAGO-stik | |
| 5 Solpanel(er) | |
| Forsyningsbatteri |
| Startbatteri (option) |
Tabel 87: Farvekodning
10 Betjening
Indstilling af ladeprogrammet
VIGTIGT! Fare for beskadigelse
- Brug kun batterier, der er egnede til den specificerede ladespænding.
- Brug en lille skruetrækker til forsigtigt at flytte DIP-omskifterne til den krævede position.
Vælg ladeprogrammet, der er egnet til den anvendte type forsyningsbatteri, i henhold til producentens specifikationer, informationerne i ladekurverne (se kapitlet Batteriladefunktion på side 170) og de tekniske data (se kapitlet Tekniske data på side 183). De specificerede ladetider gælder ved en gennemsnitlig omgivelsestemperatur på 20°C
Skub DIP-omskifterne hen på den viste position i tabellen nedenfor for at indstille ladeprogrammet for den pågældende type af forsyningsbatteriet.
Tabel 88: Konfiguration af ladekurve
| DIP-omskifter-position (grå) | Ønsket ladeprogram DIP-omskifter-position (grå) | Ønsket ladeprogram |
| 123ON | Bly-gel-batterier (14,2 V)
• U1: 14,2 V (90 ... 360 min)
• U2: 13,6 V | LiFePO4-batterier (14,4 V)
• U1: 14,4 V (20 ... 60 min)
• U2: 13,8 V |
| 123ON | Blysyrebatterier (14,4 V) or
AGM1-batterier (14,4 V)
• U1: 14,4 V (30 ... 240 min)
• U2: 13,6 V | LiFePO4-batterier (14,2 V)
• U1: 14,2 V (30 min)
• U2: 13,6 V |
| 123ON | AGM2-batterier (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V | LiFePO4-batterier (14,6 V)
• U1: 14,6 V (20 ... 60 min)
• U2: 13,8 V |
| 123ON | AGM2-batterier med desulfate-ring (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V
• U3: 15,7 V | LiFePO4-batterier (14,5 V)
• U1: 14,5 V (30 ... 90 min)
• U2: - |
Udførelse af en kontrol af systemdriften
Styreenheden til solcelleladning regulerer opladningen af op til to batterier: Et forsyningsbatteri (B1) og et startbatteri (B2), med prioritering til forsyningsbatteriet.
Forsyningsbatteriet oplades under følgende betingelser:
- De tilsluttede solpaneler leverer en spænding > 16 V.
- Batterispændingen er > 8 V.
Forsyningsbatteriet oplades i henhold til den valgte ladekurve (se kapitlet Indstilling af ladeprogrammet på side 179).
Startbatteriet oplades under følgende betingelser:
- Forsyningsbatteriet er i vedligeholdelsesopladningsfasen, og startbatteriet har en spænding på < 12,5 V.
- Startbatteriet har en spænding på < 11,9 V i 20 min.
Hver fase har en maksimal funktionstid med undtagelse af vedligeholdelsesopladningsfasen, som konstant overvåger ladetilstanden (SoC), og som om nødvendigt leverer en impulsstrøm for at holde batteriet 100 % opladet.
- Tildæk alle solpaneler med et uigennemsigtigt stykke stof, klud eller et uigennemsigtigt materiale for at forhindre, at der produceres elektricitet.
- Hvis der er installeret andre eksterne strømkilder, skal du slukke og frakoble dem (f.eks. batteriopladere).
- Mål batteriernes spænding (værdi 1) med voltmeteret.
- Fjern afdækningen fra alle solpaneler. Solpanelerne fungerer optimalt i direkte sollys.
- Mål batteriernes spænding (værdi 2) med voltmeteret. Sammenlign værdi 2 med værdi 1 fra den forrige måling. Værdi 2 skal være højere end værdi 1.
- Kontroller ladestrømmen ved hjælp af mobilappen, et amperemeter eller TD283-touchdisplayet (tilbehør).
Download af SunControl-appen
Styreenheden til solcelleladning kan overvåges eller styres via Bluetooth ved hjælp af en app, som du kan installere på en kompatibel enhed.
Download SunControl-appen fra App Store eller Google Play:
- Rengør aldrig apparatet under rindende vand eller i opvaskevand.
- Anvend ikke skarpe eller hårde genstande, skurende rengøringsmidler eller blegemiddel ved rengøringen, da de kan beskadige apparatet.
Rengør af og til produktet med en fugtig klud. Kontroller spændingsførende kabler regelmæssigt for isoleringsfejl, brud eller løse forbindelser.
Udskiftning af sikringen
ADVARSEL! Fare for elektrisk stød
Apparatets sikring må kun udskiftes af fagfolk.
Udskift sikringen som vist i fig. 8 på side 181. Brug den leverede reservesikring.
12 Udbedring af fejl
| Fejl Mulig ørsag Løsningsforslag | |
| Styreenheden til solcelleladning fun-gerer ikke. LED'erne lyser ikke. | Isoleringsfejl, brud eller lõse forbindel-ser på de spændingsførende kabler. | >Kontroller spændingsførende kabler for isoleringsfejl, brud el-ler lõse forbindelser.Hvis du ikke kan:Fnde fejlen,såkontakt en autorisret servicere-præsentant. |
| Solcellesystemet fungerer ikke korrekt(lav effektudgang). Genstande eller snavs blokerer for lyset. | >Kontroller for hindringer, og sørg for, at der ikke er skygge på solpanelerne. |
| Fejl Mulig Årsag Løsningsforslag | | |
| > Flyt køretøjet til et mere egnet sted.
> Fjem alt snavs. | |
| Overophedning i solpanelerne. | > Lad solpanelerne køle af.
> Flyt køretøjet til et mere egnet sted.
> Sørg for tilstrækkelig luftcirkula-tion omkring solpanelerne. |
| Et solpanel i rækken har svigtet. | > Træk sikringen ud af styreenhe-den til solcelleladning, og kon-troller solpanelspaendingen (VoC) på styreenheden til solcel-elageadning.
> Kontroller solpanelerne for mikr-oremner.
> Kontroller solpanelerne for afskr-aelninger.
> Udskift om nødvendigt det de-fekte solpanel. |
| Der er opstået en kortslutning. | > Apparatets sikring skal udskiftes, nagden er blevet udløst af over-strøm (se kapitlet Udskifting af sikringen på side 181).
> Sikringenmö kun udskiftes af fag-folk. |
| Styreenheden til solcelleladning fun-gerer/DD. Status-LED'en for Forsy-ningsbatteriet (B1) blinker rødt. | Kun LiFePO4-batterier: Temperaturfø-leren er/DD. | Kun LiFePO4-batterier: Tilslut tempera-turføleren. | |
| Styreenheden til solcelleladning fun-gerer/DD. De to LED'er (B1 og B2) blinker rødt. | Apparatsikringen er defekt. | > Apparatets sikring skal udskiftes, nagden er blevet udløst af over-strøm (se kapitlet Udskifting af sikringen på side 181).
> Sikringenmö kun udskiftes af fag-folk. | |
13 Bortskaffelse
Genbrug af emballagemateriale: Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågældende type genbrugsaffald.
Genbrug af produkter med batterier, genopladelige batterier eller lyskilder, der ikke kan udskiftes:
- Hvis produktet indeholder batterier, genopladelige batterier eller lyskilder, der ikke kan udskiftes, skal du ikke fjerne dem for bortskaffelse.
- Hvis du vil bortskaffe produktet endegyldigt, skal du kontakte den nærmeste genbrugsstation eller din faghandel for at få de pågældende forskrifter om bortskaffelse.
- Produktet kan bortskaffes uden gebyr.
14 Garanti
Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se dometic.com/dealer) eller din forhandler.
Ved reparation eller krav om garanti skal du medsende følgende bilag:
- en kopi af regningen med købsdato
- en reklamationsgrund eller en fejlbeskrivelse.
Vær opmærksom på, at egne eller uprofessionelle reparationer kan få sikkerhedsmæssige konsekvenser og kan gøre garantien ugyldig.
15 Tekniske data
| SC330 SC480 |
| Maks. solpanelspænding (VoC) 32 V | - |
| Anbefalet solpaneleffekt 75 ... 330 Wp 110 ... 480 Wp |
| Udgang forsyningsbatteri (B1) |
| Nominel spænding 12 V | |
| Maks. ladesstrøm 20 A 30 A | |
| Min. krævet batterikapacitet | |
| Blysyre 60 Ah 100 Ah | |
| LiFePO4 40 Ah 60 Ah | |
| Min. batterispænding 8 V | - |
| Temperaturreguleret opladning Opt til - | 0,03 V/°C |
| Udgang startbatteri (B2) |
| Nominel spænding 12 V | |
| Maks. ladesstrøm | 10 A |
| Min. batterispænding 8 V | - |
| Generelle tekniske data |
| Maks. standby-stromforbrug | Ø 6 mA |
| Intern sikring | 30 A |
| Omgivelsestemperatur for drift | -20 °C ... 50 °C |
| Udenomsfugtighed | Ø 90 %, ikke-kondenserende |
| Mål | 170 mm × 88 mm × 48 mm |
| Vægt | 305 g 345 g |
| Frekvensbånd (Wi-Fi) | 2,4 GHz ISM-bånd (2400 ... 2484 MHz) |
| RF-udgangseffekt | 4 dBm (Bluetooth V5.0 Single Mode LE) |
| Godkendelse | CE UK CA E24
1GR-06/02 4836 00 |
Hermed erklærer Dometic Mobile Power Italy S.r.l., at radioudstyret af typen SC330 og SC480 er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på internetadressen: documents.dometic.com
Solcelleregulatoren fungerer ikke. Lysdiodene tennes ikke.
Fejl på isolering, brud eller løse forbindelser på spændingsførende kabler.
Følg også sikkerhedsregler og vilkår fra køretøjsproducenten og autoriseret værksted.
Eventuelt kan TD283-berøringsskærmen (tilbehør) tilsluttes for at vise eksterne data og ladeprocessens fremdrift.
For blybatterier: Hvis temperatursensoren ikke er tilsluttet, eller hvis temperatursensoren er defekt, har ladespændingen en reference på 20°C.
For LiFePO4-batterier: Solcelleregulatoren fungerer/dør, hvis temperatursensoren ikke er tilsluttet.
9 Installation
Monteringssted
Startbatteriet vil blive ladet under følgende forhold:
- Forbrugsbatteriet er i drypladningsfasen (float), og startbatteriet har en spænding på < 12,5 V.
- Startbatteriet har en spænding på 12,9 V i 20 min.
Hver opladning har en maksimal køretid, med undtagelse af drypladningsfasen (float), som kontinuerligt overvåger ladestatus (SoC) og som, ved behov, leverer en impulsstrøm for at holde batteriet 100% opladet.
