KULLANIM KILAVUZU SC480 DOMETIC
Bu ürünü doğru monte ettiğinizden ve ürünün daima kullanıma hazır olduğundan emin olmak için, tüm talimatları ve bu ürün kılavuzunda verilen kuralları ve uyarıları dikkatlice okuyunuz. Bu talimatlar bu ürün ile birlikte SAKLANMALIDIR.
Bu ürünü kullandığınızda tüm talimatları, kılavuzları ve uyarıları dikkatlice okuduğunuzu ve anladığınızı ve hükümlere ve koşullara bu sözleşmede yer alıyormuş gibi uyacağınızı onaylarsınız. Bu ürünü sadece amacına uygun ve talimatlara, kılavuzlara ve uyarılara, bu ürün kılavuzuna, geçerli yasalara ve yönetmeliklere uygun olarak kullanacağınızı kabul edersiniz. Talimatların ve uyarıların burada verildiği gibi okunmaması veya bunlara uyulmaması sonucunda kendiniz ve diğer insanlar yaralanabilir veya ürününüz ya da yakında bulunan diğer mallar hasar görebilir. Talimatlar, kılavuzlar ve uyarılar dahil, bu ürün kılavuzu ve buna ait olan dokümanlarda değişiklikler ve güncellemeler yapılabilir. Güncel ürün bilgileri için lütfen documents.dometic.com adresini ziyaret edin.
2 Sembollerin açıklanması
TEHLİKE!
Önlenmediğinde, can kaybı veya ağır bir yaralanmaya neden olan tehlikeli bir durumu gösterir.
UYARI!
Önlenmediğinde, can kaybı veya ağır bir yaralanmaya neden olabilecek tehlikeli bir durumu gösterir.
DİKKAT!
Önlenmediğinde, hafif veya orta derecede bir yaralanmaya neden olabilecek tehlikeli bir durumu gösterir.
İKAZ!
Önlenmediğinde, maddi hasara neden olabilecek bir durumu gösterir.
3 Genel Güvenlik Uyarıları
Ayrıca araç üreticisinin ve servis atölyelerinin öngördüğü güvenlik uyarılarına ve koşullarına uyun.
UYARI! Elektrik çarpması tehlikesi
Cihazın montajı ve sökülmesi sadece kalifiye personel tarafından gerçekleştirilmelidir. Cihazda gözle görülebilir hasar varsa cihazı çalıştırmayın. - Bu cihazın güç kablosu hasarlı ise, güvenlik tehlikelerinin önlenmesi için güç kablosu derhal değiştirilmelidir. - Bu cihazda sadece usta elemanlar tarafından onarım yapılmalıdır. Doğru yapılmayan onarımlar önemli tehlikelere sebep olabilir. Cihazı sökerseniz: Tüm bağlantıları ayırın. Giriş ve çıkışların hiçbirinde gerilim bulunmadığından emin olun. Cihazı ıslak koşullarda kullanmayın veya herhangi bir sıvıya daldırmayın. Kuru bir yerde saklayın. - Yalnızca üretici tarafından tavsiye edilen aksesuarları kullanın. - Bileşenlerin hiçbirinde hiçbir şekilde değişiklik veya uyarlama yapmayın. Cihazı güç kaynağından ayırın:
Her temizlik ve bakımdan önce.
Kullanım sonrası
Sigorta değiştirmeden önce
Elektrik kaynağı veya elektrik sistemi üzerinde çalışma yapmadan önce
UYARI! Sağlık riski
- Bu cihaz, gözetim altında olmaları veya cihazın güvenli bir şekilde kullanımıyla ilgili talimatların verilmesi ve tehlikeleri anlamaları halinde, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılabilir.
- Elektronik cihazlar çocuk oyuncağı değildir! Cihazı, küçük çocukların erişemeyeceği bir yerde saklayın ve kullanın.
- Bu cihazla oynamadıklarından emin olmak için, çocuklar daima gözetlenmelidir.
- Temizlik ve kullanıcı bakımı gözetimsiz olarak çocuklar tarafından yapılmamalıdır.
İKAZ! Hasar tehlikesi
- Başlatmadan önce, veri plakasındaki gerilim ile güç kaynağının geriliminin aynı olup olmadığını kontrol edin.
- Diğer nesnelerin cihazın kontaklarında bir kısa devreye sebep olmayacağından emin olun.
- Eksi ve artı kutupların birbirine asla temas etmemesine dikkat edin.
3.1 Cihazın güvenli bir şekilde monte edilmesi
TEHLİKE! Patlama tehlikesi
Cihazı asla gaz veya toz patlaması riski olan alanlara monte etmeyin.
UYARI! Yaralanma riski
Cihaz, düşmeyecek şekilde monte edilmeli ve sabitlenmelidir.
Cihazı konumlandırırken, herhangi bir takılıp düşme tehlikesini önlemek için tüm kabloların uygun şekilde sabitlendiğinden emin olun.
İKAZ! Hasar tehlikesi
Cihazı, açık alev veya diğer ısı kaynaklarının (ısıtıcılar, doğrudan güneş ışını, gaz fırını vb.) yakınına yerleştirmeyin. Cihazı, su sıçramasına karşı korunan kuru bir yere monte edin.
3.2 Cihazın elektrik bağlantılarını yaparken güvenlik
TEHLİKE! Elektrik çarpması tehlikesi
Elektrik sistemleri üzerinde çalışıyorsanız, acil durumlarda size yardımcı olabilecek birinin yakınınızda olduğundan emin olun.
UYARI! Elektrik çarpması tehlikesi
Tavsiye edilen kablo kesitlerine uyun. - Kabloları, kapılar veya kaporta nedeniyle zarar görmeyecek şekilde döşeyin. Ezilmiş kablolar ciddi yaralanmalara neden olabilir.
İKAZ! Hasar tehlikesi
- Kabloları, metal paneller veya keskin kenarlı diğer panellerin arasına döşemek gerekiyorsa kanal sistemi veya kablo kanalları kullanın. Kabloları gevşek veya çok bükülmüş olacak şekilde döşemeyin. Kabloları güvenli bir şekilde sabitleyin. Kabloları asılarak çekmeyin.
3.3 Cihazı çalıştırırken güvenlik
UYARI! Patlama tehlikesi
Cihazı yalnızca kapalı ve iyi havalandırılan yerlerde kullanın. Cihazı aşağıdaki koşullarda çalıştırmayın: Tuzlu, ıslak veya nemli ortamlarda, aşındırıcı dumanların yakınında, yanıcı maddelerin yakınında, patlama tehlikesi olan alanlarda.
UYARI! Elektrik çarpması tehlikesi
- Sigorta atmış olsa bile cihazın parçalarının gerilim iletebileceğini unutmayın. Cihazı kullanırken hiçbir kabloyu bağlantısından ayırmayın.
İKAZ! Hasar tehlikesi
Cihazın hava giriş ve çıkışlarının kapalı olmadığından emin olun. - iyi bir havalandırma sağlayın.
- Bu cihaz yağmur altında bırakılmamalıdır.
3.4 Aküler üzerinde çalışma yaparken alınacak güvenlik önlemleri
UYARI! Yaralanma riski
- Aküler agresif ve yakıcı asitler içerir. Akü sıvısının ciltle temas etmesini önleyin. Cildiniz akü sıvısıyla temas ederse, vücudunuzun o kısmını su kullanarak iyice yıkayın. Asitlerden dolayı herhangi bir yaralanma yaşarsanız, derhal bir doktora başvurun.
- Akü ile çalışırken saat veya yüzük gibi metal nesneler takmayın. Kurşun asitli aküler, ciddi yaralanmalara yol açabilecek kısa devrelere neden olabilir.
- Yalnızca yalıtımlı aletler kullanın.
- Akülerle çalışırken koruyucu gözlük ve koruyucu giysi kullanın. Akülerle çalışırken gözlerinize dokunmayın.
DİKKAT! Patlama tehlikesi
- Asla donmuş veya hasarlı bir aküyü şarj etmeye çalışmayın. Aküyü buzlanma olmayan bir alana yerleştirin ve akü, ortam sıcaklığına alışana kadar bekleyin. Ardından şarj işlemini başlatın.
- Motorun veya akünün yakınında sigara içmeyin, açık alev kullanmayın veya kıvılcım oluşmasına neden olmayın.
İKAZ! Hasar tehlikesi
- Yalnızca şarj edilebilir aküler kullanın. Herhangi bir metal parçanın akünün üzerine düşmesini önleyin. Bu, kıvılcımlara veya akü ve diğer elektrikli parçalarda kısa devreye neden olabilir.
- Aküyü bağlarken kutupların doğru olduğundan emin olun.
- Akü üreticisinin ve akünün kullanıldığı sistemin veya aracın üreticisinin talimatlarına uyun.
- Akünün çıkarılması gerekiyorsa, önce toprak bağlantısını kesin. Aküyü çıkarmadan önce tüm bağlantıları ve tüm tüketicileri aküden ayırın.
- Aküleri yalnızca tamamen şarj olmuş halde depolayın. Depolanan aküleri düzenli olarak şarj edin.
- Aküyü bağlantı uçlarından tutarak taşımayın.
Lityum aküler üzerinde çalışma yaparken alınacak güvenlik önlemleri
DİKKAT! Yaralanma riski
Yalnızca entegre akü yönetim sistemine ve hücre dengelemeye sahip aküler kullanın.
İKAZ! Hasar tehlikesi
- Aküyü yalnızca ortam sıcaklığının en az 0°C olduğu ortamlara monte edin.
- Akülerin derin deşarj olmasını önleyin.
Kurşun asit aküler üzerinde çalışma yaparken alınacak güvenlik önlemleri
DİKKAT! Sağlık riski
Akünün içindeki su-asit sıvısı buharlaşarak asidik bir kokuya neden olabilir. Aküyü yalnızca iyi havalandırılan bir alanda kullanın.
İKAZ! Hasar tehlikesi
- Akü sızdırmaz değildir. Aküyü yan veya ters çevirmeyin. Aküyü yatay bir yüzeye yerleştirin.
- Açık kurşun asitli akülerde asit seviyesini düzenli olarak kontrol edin.
- Sülfatlanmayı önlemek için tamamen boşalmış kurşun asit aküleri hemen şarj edin.
4 Hedef Grup
Elektrik beslemesi, elektrikli ekipmanların montajı ve çalıştırılmasıyla ilgili bilgi ve beceriye sahip, ekipmanın kurulacağı ve/veya kullanılacağı ülkenin GPCERI düzenlemelerine aşina olan, ilgili tehlikeleri belirlemek ve bunlardan kaçınmak için güvenlik eğitimi almış kalifiye bir elektrikçi tarafından bağlanmalıdır.
5 Teslimat kapsamı
| Adi Miktar | |
| Solar Şarj cihazi 1 | |
| Sicaklik duyar elemani 1 | |

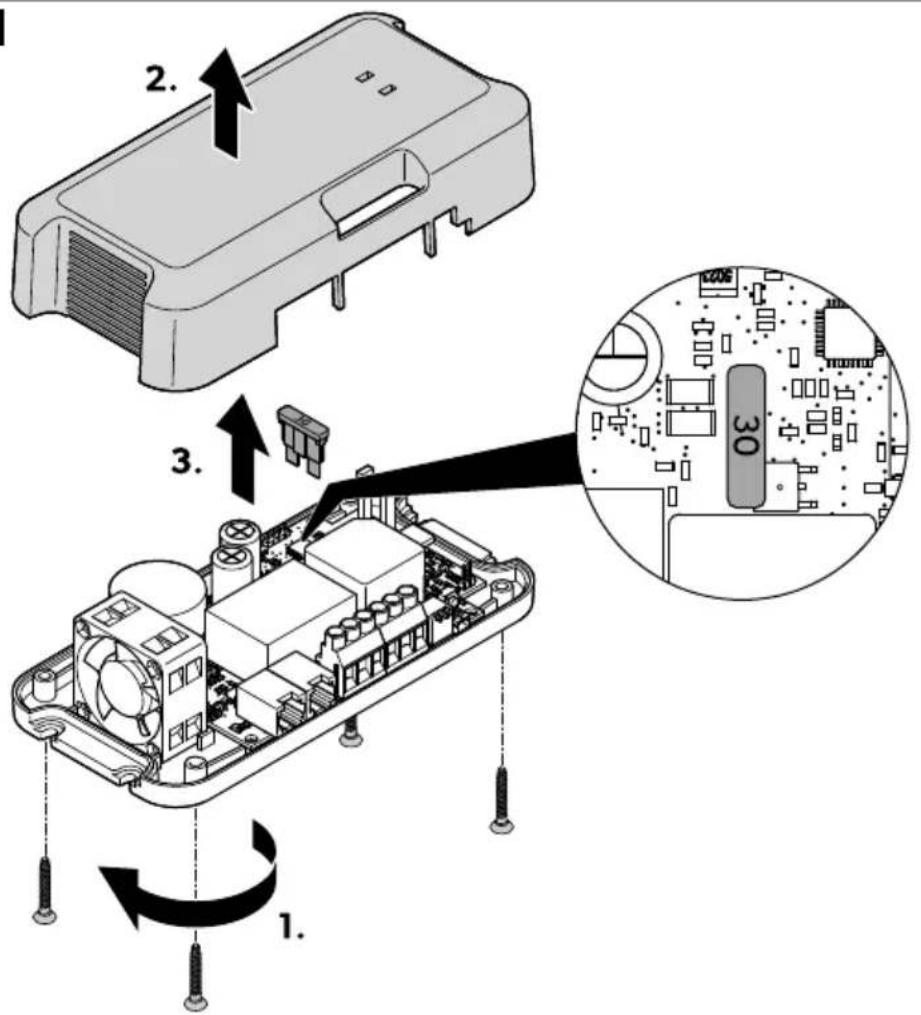

| Yedek sigorta (30 A) 1 | |
| WAGO konnektör SC330: 1 | SC480: 2 |
| Montaj vidası 4 | |
| Kisa kullanım kilavuzu 1 | |
| Montaj ve kullanım kilavuzu (yalınizca/DDjital) 1 | |
6 Aksesuar
| Adi Parça no. |
| TD283 dokunmatik ekran 9620013272 |
7 Amacına Uygun Kullanım
Solar şarj cihazı, mikro işlemci kontrollü IU0U şarj programları kullanılarak araç içi akünün güneş panelleri ile şarj edilmesi esnasında doğru şarj gerilimini sağlamak ve aküyü aşırı gerilim ve derin deşarja karşı korumak amacıyla tasarlanmıştır.
Ek olarak solar şarj cihazı, araç motorunun çalıştırılmasını sağlamak için marş aküsünün yeterli şarj seviyesini güvence altına alır.
Solar şarj cihazı yalnızca güneş panellerini kontrol etmek için uygundur.
TR
Solar şarj cihazı diğer şarj kaynaklarını kontrol etmek için uygun değildir.
Solar şarj cihazı, aşağıdaki akü türlerini şarj etmek için tasarlanmıştır:
Kurşun asit aküler, Kurşun jel aküler, Emdirilmiş cam elyaf (AGM) aküler, LiFePO4 aküler
Solar şarj cihazı, diğer tipteki aküleri (örn. NiCd, NiMH, vb.) şarj etmek için tasarlanmamıştır.
Solar şarj cihazı aşağıdakiler için uygundur:
- Eğlence ve dinlenme araçlarına montaj
- Sabit veya mobil kullanım
- İç mekan kullanımı
Solar şarj cihazı aşağıdakiler için uygun değildir:
Şebeke işletimi - Dış mekan kullanımı
Bağlı güneş panellerinin enerji çıkışı, teknik verilerde belirtilen maksimum çıkışı aşmamalıdır.
Bu ürün sadece amacına uygun ve bu talimata göre kullanılmalıdır.
Bu kılavuzda ürünün doğru olarak monte edilmesi ve/veya kullanılması için gerekli bilgiler verilmektedir. Doğru yapılmayan montaj veya bakım performansının yetersiz olmasına ve olası bozukluklara neden olabilir.
Üretici, aşağıdaki durumların neden olduğu yaralanmalardan veya ürün hasarlarından sorumlu değildir:
- Yanlış montaj veya bağlantı ve aşırı voltaj
- Yanlış bakım veya üretici tarafından sağlanan orijinal yedek parçalardan başka yedek parçalar kullanılması
- Üreticisinden açıkça izin alınmadan cihazda değişiklikler yapılması
- Bu kılavuzda tanımlananların dışında bir amaçla kullanıldığında
Domic, ürünün görünümünde ve ürün özelliklerinde değişiklik yapma hakkını saklı tutar.
8 Teknik Özellikler
Genel açıklama
Solar şarj cihazı aşağıdaki fonksiyonları sunar:
- Çeşitli akü türleri için mikroişlemci kontrollü, sıcaklık dengelemeli IUoU şarj programları
- Maksimum güç noktası takibi (MPPT)
- Mobil uygulamada veri ve fonksiyon gösterimi için Bluetooth bağlantısı
Solar şarj cihazı aşağıdaki koruyucu sistemlere sahiptir:
Yüksek gerilim koruması - Düşük gerilim koruması, Yüksek sıcaklık koruması - Düşük sıcaklık koruması (yalnızca sıcaklık sensörüne sahip LiFePO4 akülerde) - Akü aşırı şarj koruması (yalnızca sıcaklık sensörü bağlı olduğunda)
Ters akım koruması, Kısa devre koruması, Güneş paneli girişleri için ters polarite koruması
Sıcaklık sensörü, şarj gerilimini akü sıcaklığına göre kontrol etmek ve ayarlamak için şarj işlemi sırasında akü sıcaklığını izler.
Solar şarj cihazı, DIP anahtarları aracılığıyla farklı akü tiplerine uyarlanabilir.
Harici verileri ve şarj işlemini görüntülemek amacıyla isteğe bağlı olarak TD283 dokunmatik ekran (aksesuar) bağlanabilir.

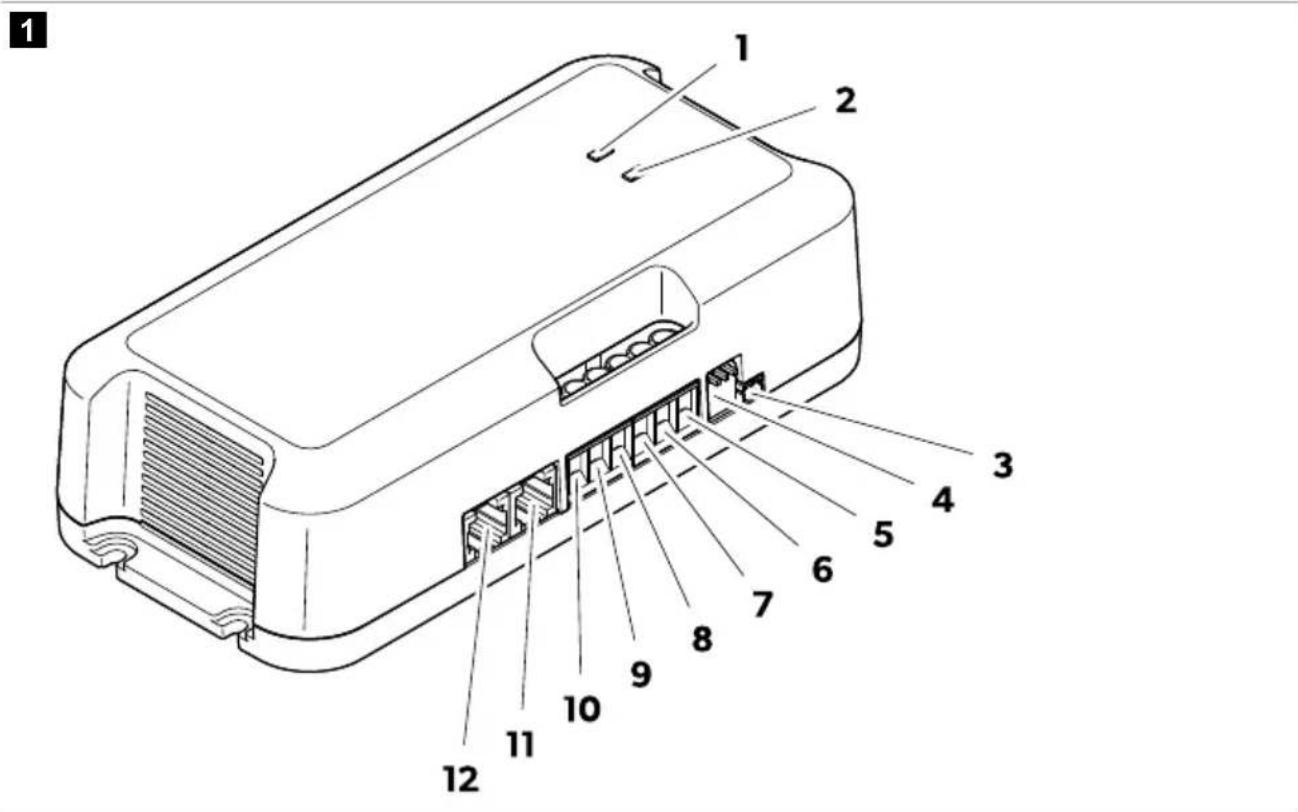

Bağlantılar ve kontroller
Çizelge 177: Bağlantılar ve kontroller
| No. Adi | |
| 1 Araçimmune durum LED'ı (B1) | |
| 2 Marşaküusdurum LED'ı (B2) | |
| 3 Sıçakkıncsörüne böglanti | |
| 4 Araçimmune tipini ayarlamak icin DIP anahtarlar | |
| 5 Marşaküsunn arı kutbuna böglanti | |
| 6 Araçimmune artı kutbuna böglanti | |
| 7 Güneşpaneli 1'in artı kutbuna böglanti | |
| 8 Güneşpaneli 2'nin artı kutbuna böglanti | |
TR
| No. Adi | |
| 9 Araçimmunekünün eksi kutbuna böglanti |
| 10 Güneşpanellerinimmunekutbuna böglanti |
| 11 TD283 dokunmatik ekrana (aksesuarlar) veya CI-BUS’a böglanti |
| 12 TD283 dokunmatik ekrana (aksesuarlar) veya CI-BUS’a böglanti |
LED göstergeler
Çizelge 178: LED göstergeler
| LED Durum Adı | | |
| Açık Aküler tam olarak Şarı edildi (100%)Yeşil |
| Yanıp.Sincementsı Yeçili |
| Turuncu Yanı,p.Sincementsı,Yanı p.Sincementsı etme,süreci, gerilim < 12 V |
| Kırkıncı Yanı,p.Sincementsı Hata(bkz. Anzaların Giderilmesi sayfa 381 böllumu) |

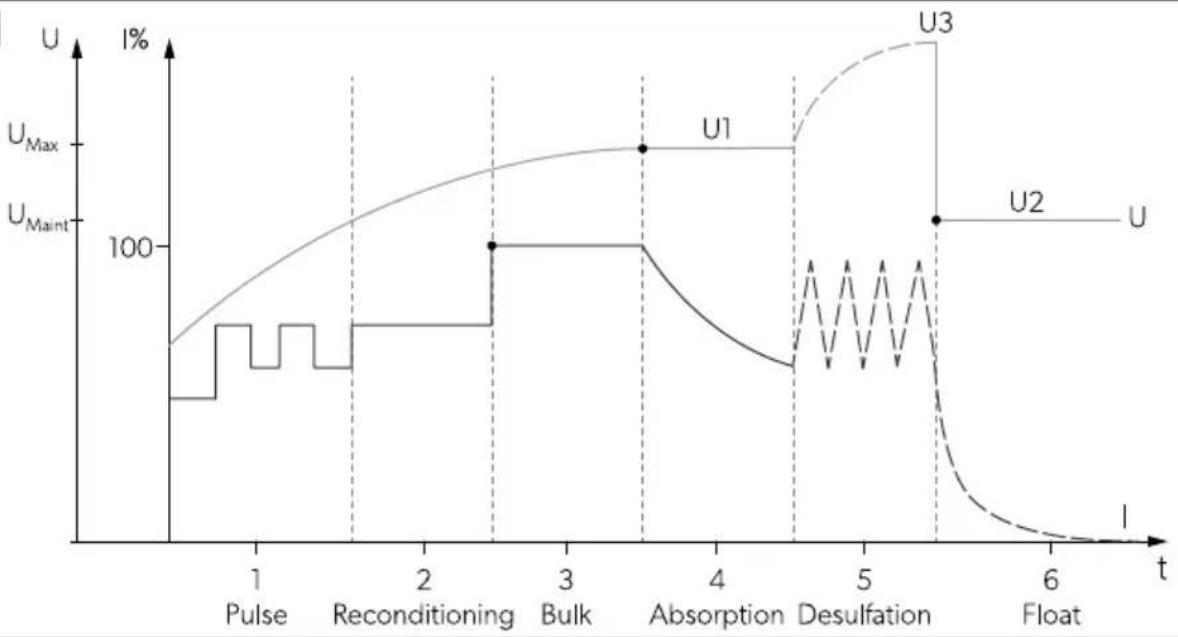

Akü şarj etme işlevi
Araç içi akünün ana şarj döngüsü, araç içi akü gerilimi sıfırlama geriliminin altına düştükten sonra başlar.
Aşağıdaki durumlarda marş aküsünün ana şarj döngüsü başlatılır:
- Marş aküsünün alt sıfırlama geriliminin altına düştükten sonra (araç içi akünün şarj aşaması dikkate alınmaz)
- Araç içi akü tampon şarj aşamasındayken (Float) marş aküsünün sıfırlama geriliminin altına düştükten sonra
2
1: Darbe
8 ile 10,5 V arası bir gerilimde 5 s'de bir azaltılmış akım verilir (zaman aşımı 4 h).
2 aracılığıyla: Yenileme aşaması
10,5 V ile 12 V arası bir gerilimde azaltılmış akım verilir (zaman aşımı 8 h).
Araç içi akü (B1): 12 V ile U1 (seçilen şarj eğrisinin maksimum gerilimi) arası bir gerilimde maksimum akım verilir. Verilen maksimum akım, monte edilen güneş panellerinin (Wp) ve kullanılan solar şarj cihazının gücüne bağlıdır:
SC330: 20 A, SC480: 30 A
Marş aküsü (B2): 12 V ile 14,2 V arası bir gerilimde maksimum 10 A akım verilir.
4: Sabit gerilim aşaması (Emilim)
Araç içi akü (B1): Gerilim U1'e (seçilen şarj eğrisinin maksimum gerilimi) eşit olduğunda, U1 gerilim değerine eşit sabit gerilim verilir. Akünün şarj seviyesi (SoC) arttıkça verilen akım azalır. Sabit gerilim aşaması, seçilen şarj programına bağlı olarak sınırlandırılır (bkz. Şarj programının ayarlanması, sayfa 378 bölümü).
Marş aküsü (B2): 15 dakika boyunca 14,2 V sabit gerilim verilir.
5: Sülfat giderme
NOT: Yalnızca AGM2 aküleri için şarj programı seçilmişse (bkz. Şarj programının ayarlanması, sayfa 378 bölümü).
Araç içi akü (B1): Akünün kurşun plakalarındaki sülfatı gidermek ve akü kapasitesini geri kazandırmak için akü gerilimi U3 gerilimine yükselirken akım darbeleri uygulanır. Bu aşama U3 gerilimine ulaşıldığında sona erer (zaman aşımı 2 saat).
6: Tampon şarj aşaması (Float)
Araç içi akü (B1): Tampon şarj aşaması, seçilen şarj eğrisine bağlı olarak sabit bir gerilimi (U2) korur. Akü gerilimi belirli bir gerilim değerine düştüğünde cihaz tekrar sabit akım aşamasına girer.
Sıcaklık duyar elemanı
Sıcaklık sensörü bağlıyken solar şarj cihazı, aküde ölçülen sıcaklığa göre şarj gerilimini (kurşun aküler için) veya şarj akımını (LiFePO4 aküler için) uyarlar.
Kurşun aküler için: Sıcaklık sensörü bağlı değilken veya sıcaklık sensörü arızalıyken şarj gerilimi 20 °C'ye göre belirlenir.
LiFePO4 aküler için: Sıcaklık sensörü bağlı olmadığında solar şarj cihazı çalışmaz.
9 Montaj
Montaj yeri
Montaj yeri seçerken aşağıdaki talimatlara uyun:
- Akü bağlantı kablosunu mümkün olduğu kadar kısa tutmak için cihazı akülere yakın bir yere monte edin. Montaj yüzeyinin düz ve sağlam olduğundan emin olun.
- İyi havalandırılan, nem ve tozdan korunan bir yer seçin. Cihazın etrafında her taraftan 10 cm mesafe bırakın.
İKAZ! Hasar tehlikesi
Herhangi bir delik delmeden önce, elektrik kablolarının veya aracın diğer parçalarının delme, kesme veya eğeleme nedeniyle zarar görmeyeceğinden emin olun.

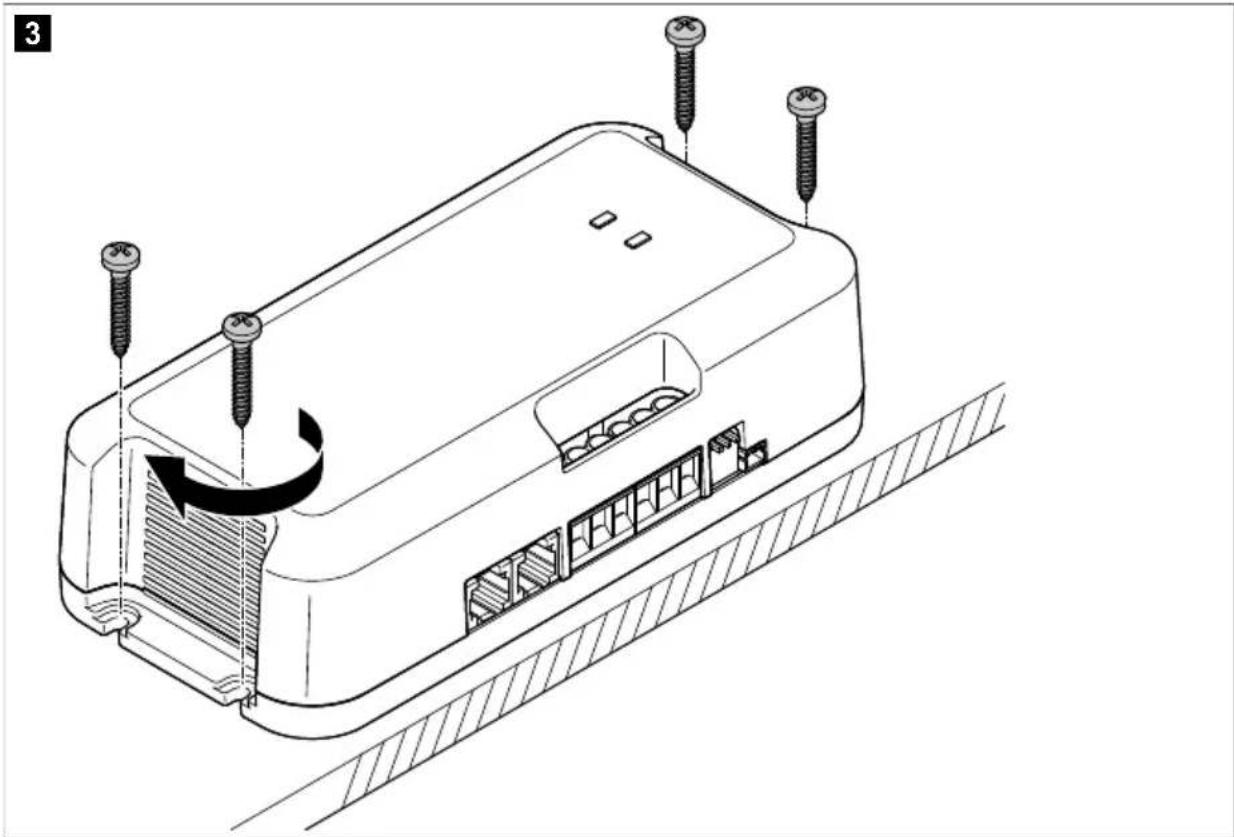

Solar şarj cihazını, verilen 4 vidayı kullanarak, klemensler aşağı bakacak şekilde duvara dikey olarak monte edin.
Solar Şarj Cihazının Montajı
UYARI! Elektrik çarpması tehlikesi
- Montaj sırasında elektrik üretimini önlemek için tüm güneş panellerini ışık geçirmeyen bir malzeme ile tamamen kaplayın.
- Önerilen kablo kesitlerine, kablo uzunluklarına ve sigorta değerine uyun.
DİKKAT! Yangın tehlikesi
Kabloları kısa devrelerden ve olası yanmalardan korumak için sigortaları akülerin yakınına yerleştirin.
İKAZ! Hasar tehlikesi
- Polariteyi tersine çevirmeyin.
Güneş panelinin eksi kutbunu aracın şasesine bağlamayın. Güneş panellerinin eksi kutbuna bağlantı için her zaman solar şarj cihazının klemensini kullanın.
Solar şarj cihazını bağlarken aşağıdaki talimatlara uyun:
Güneş panellerini bağlamadan önce araç aküsünü bağlayın. Yüksük kullanmayın. Kablo uçlarını 10 mm soyun. Solar şarj cihazının ana gücünü aşmayan birkaç güneş panelini yalnızca paralel olarak bağlayın. - İki veya daha fazla akü olması durumunda, aküler aynı tipte, aynı kapasitede ve aynı kullanım ömrüne sahipse, paralel bağlantıya izin verilir. Aküleri çapraz bağlayın. - Akünün iç sıcaklığının ölçülmesini sağlamak için, verilen sıcaklık sensörünü araç içi akünün eksi kutbuna bağlayın. - Uygun ölçüm aletleri kullanın:
DC gerilim ölçebilen, 200 V ölçüm kapasiteli veya otomatik ölçekli multimetre
Doğrudan ölçüm yapabilen pens ampermetre (100 A veya daha üstü ölçüm kapasiteli)

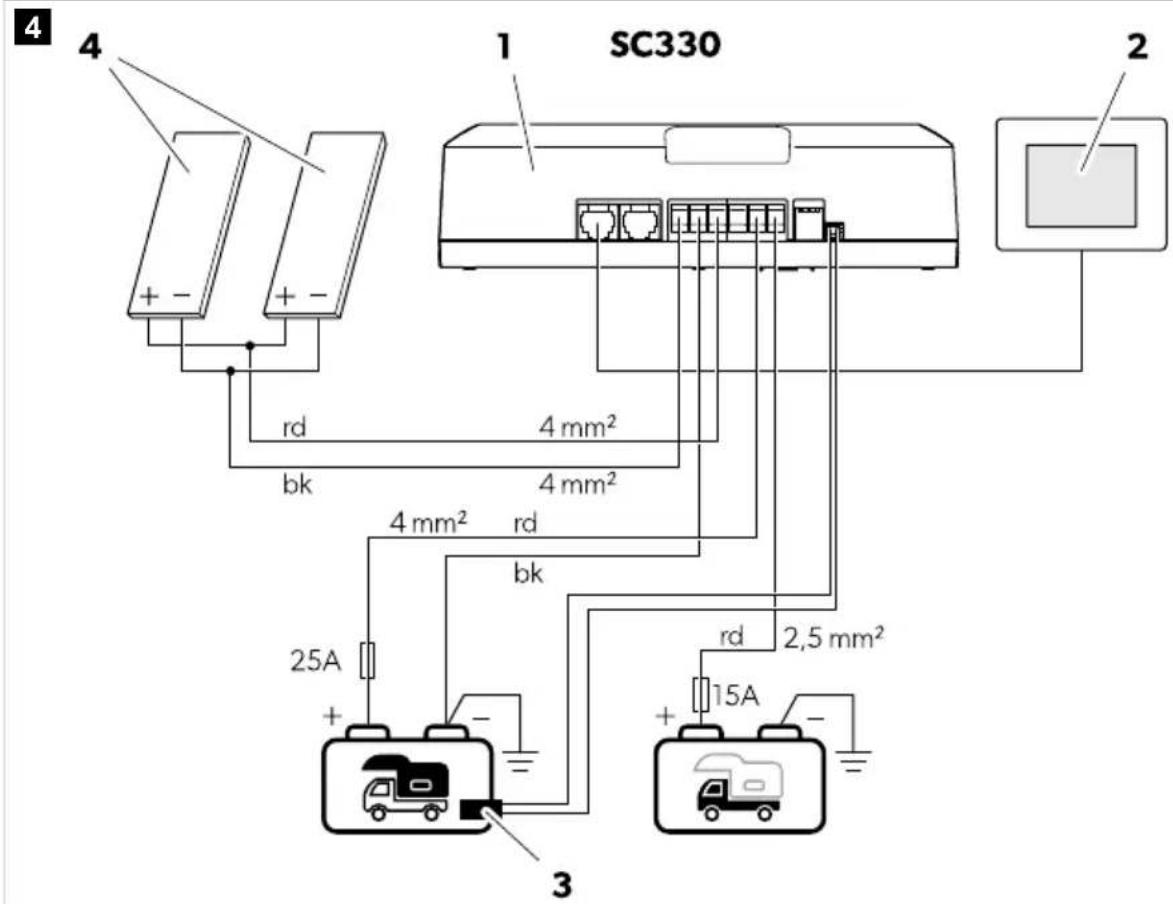

Bağlantı türü A (yalnızca SC330)
Çıkışları 240 Wp olan güneş panelleri için bağlantı türü.
Solar şarj cihazının bağlantılarını yapmak için şekil 4, sayfa 373 içeriğinde gösterildiği gibi ilerleyin.
Çizelge 179: SC330 bağlantı şeması
| No. Adi | |
| 1 Solar Şarj cihazi | |
| 2 TD283 dokun matik ekran (aksesuar) | |
| 3 Sıçakkıduyar elemani | |
| 4 Güneş paneli(leri) | |
| Aragcı akü |
| Marş aküşü (opsiyonel) |
Çizelge 180: Renk kodlaması
| Kod Renk | |
| rd kirmizi | |
| bk siyah | |

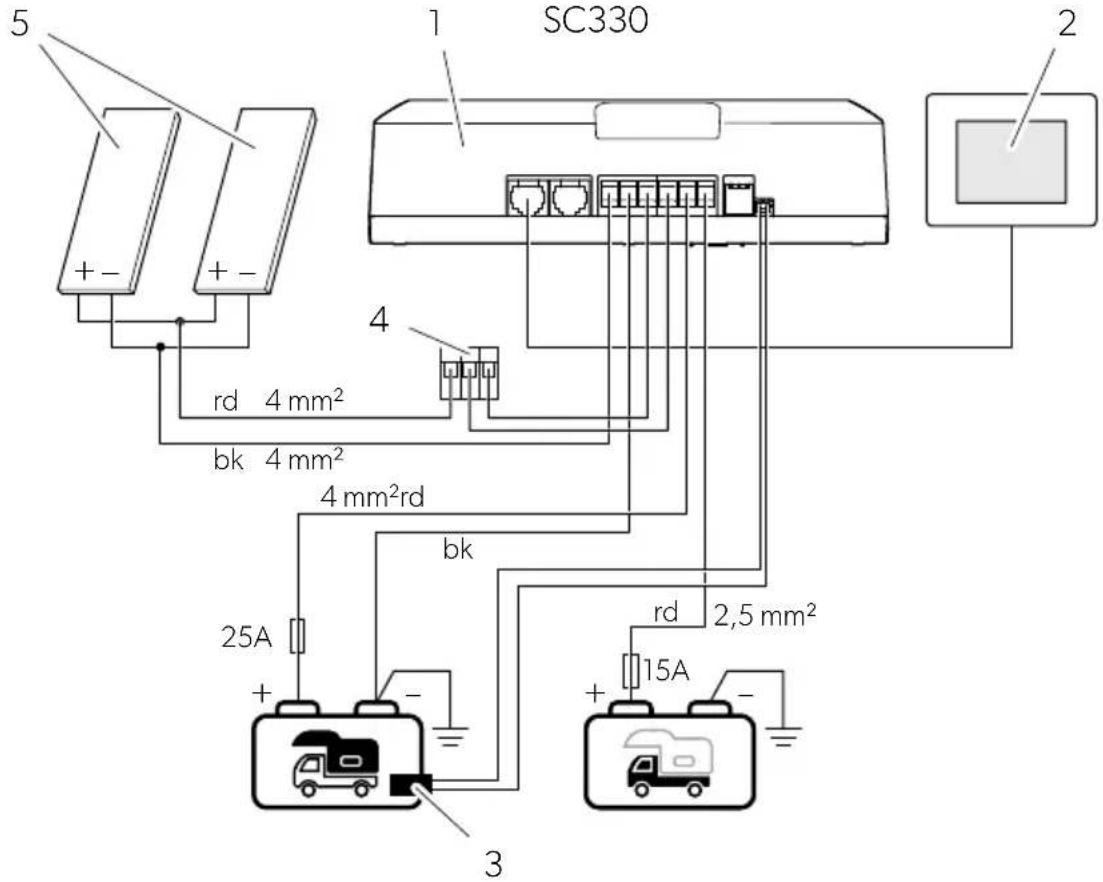

Bağlantı türü B (yalnızca SC330)
Çıkışları 240 Wp olan güneş panelleri için bağlantı türü.
Solar şarj cihazının bağlantılarını yapmak için şekil 5, sayfa 375 içeriğinde gösterildiği gibi ilerleyin.
5
Çizelge 181: SC330 bağlantı şeması
| No. Adi | |
| 1 Solar Şarj cihazi | |
| 2 TD283 dokummatik ekran (aksesuar) | |
| 3 Sıçakkıduyar elemani | |
| 4 WAGO konnektör | |
| 5 Güneş paneli(leri) | |
| Aragcı akü |
| Marş aküşü (opsiyonel) |
Çizelge 182: Renk kodlaması
| Kod Renk | |
| rd kirmizi | |
| bk siyah | |

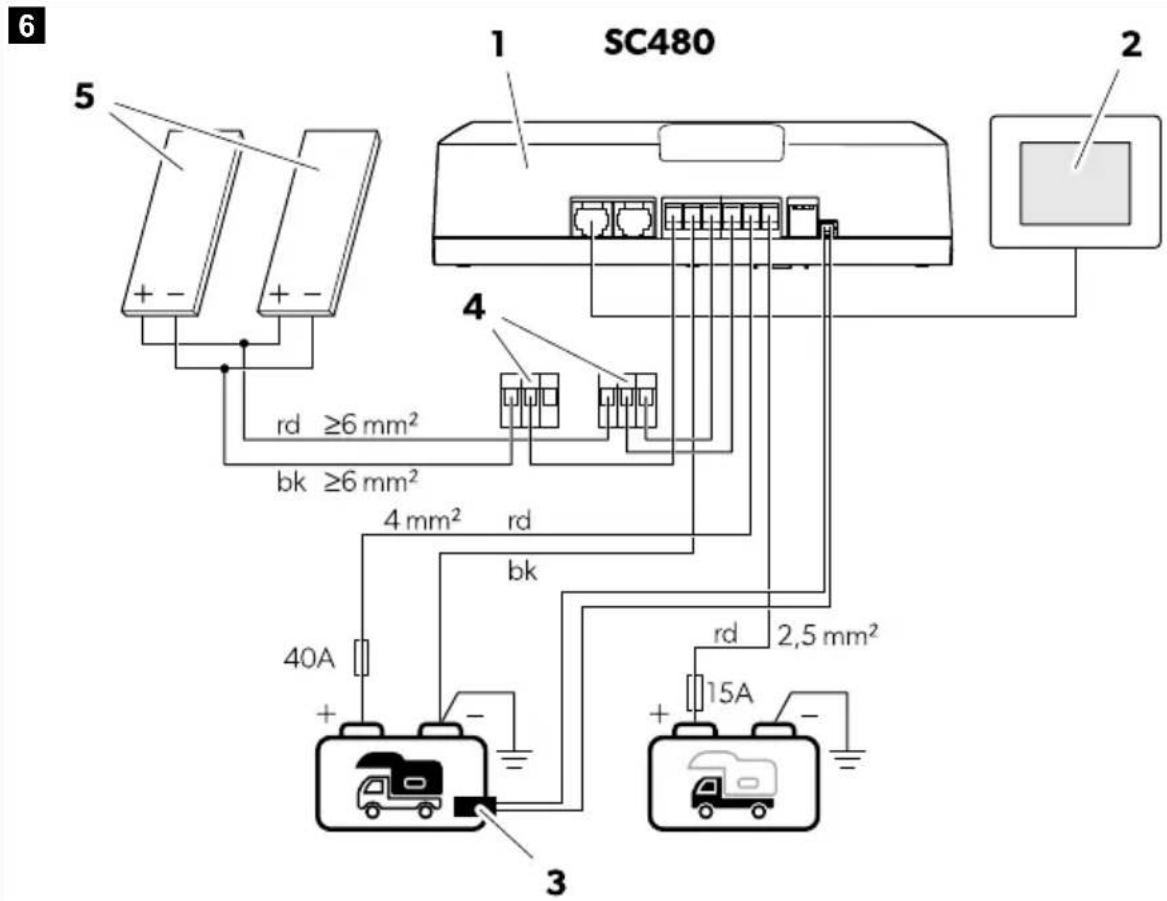

Bağlantı türü C (yalnızca SC480)
Solar şarj cihazının bağlantılarını yapmak için şekil 6 sayfa 376 içeriğinde gösterildiği gibi ilerleyin.
Çizelge 183: SC480 bağlantı şeması
| No. Adi | |
| 1 Solar Şarj cihazi | |
| 2 TD283 dokummatik ekran (aksesuar) | |
| 3 Sıçak;lıkduyar elemani | |
| 4 WAGO konnektör | |
| 5 Güneşpaneli(leri) | |
| Arag)—i akü |
| Mar"—ak"—u (opsiyonel) |
Çizelge 184: Renk kodlaması
| Kod Renk | |
| rd kırkızo | |
| bk siyah | |
Bağlantı türü D (yalnızca SC480)

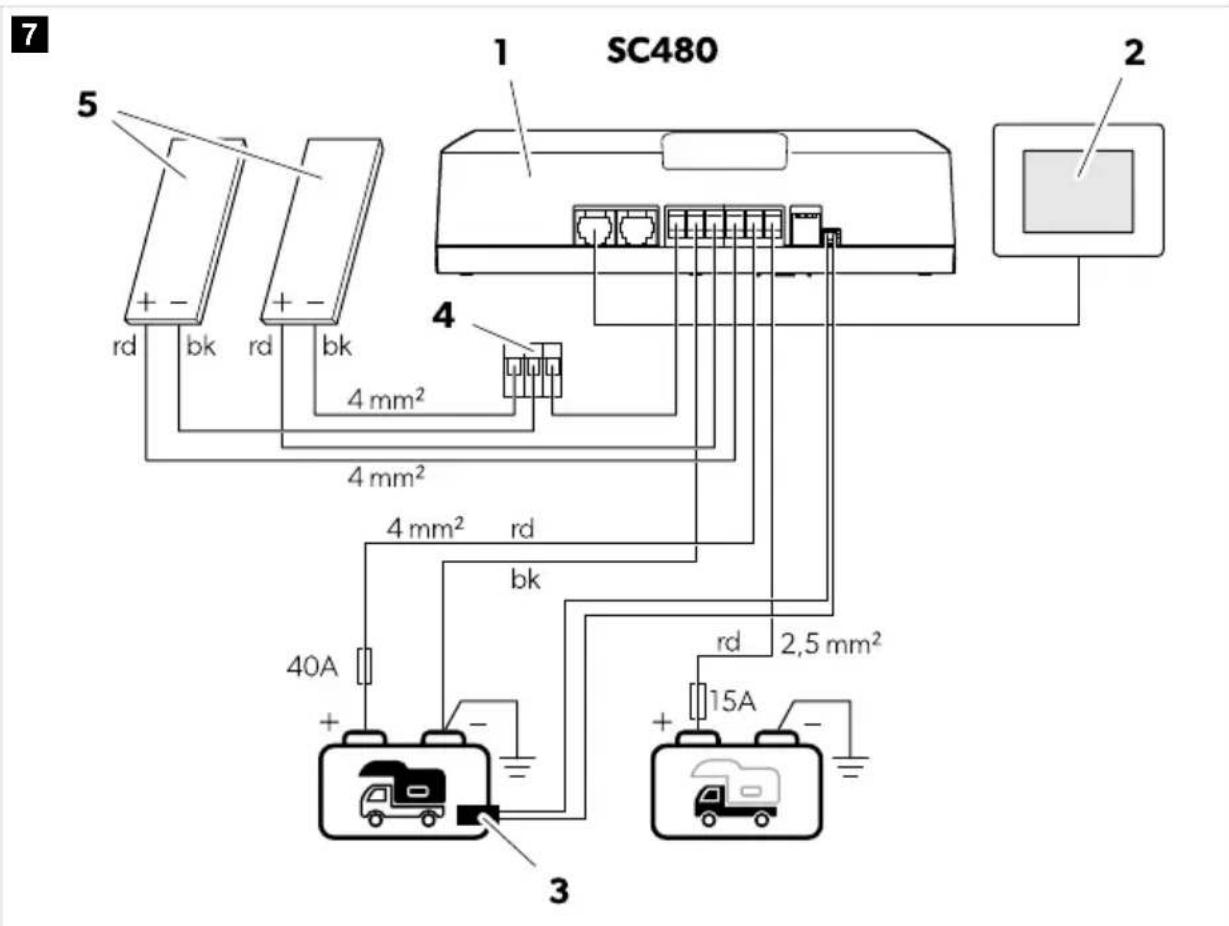

Solar şarj cihazının bağlantılarını yapmak için şekil sayfa 377 içeriğinde gösterildiği gibi ilerleyin.
Çizelge 185: SC480 bağlantı şeması
| No. Adi | |
| 1 Solar Şarj cihazi | |
| 2 TD283 dokunmatik ekran (aksesuar) | |
| 3 Sıçaklik duyar elemani | |
| 4 WAGO konnektör | |
| 5 Güneş paneli(leri) | |
| No. Adı | |
| Aragkı akü |
| Marş akışı (opsiyonel) |
Çizelge 186: Renk kodlaması
| Kod Renk | |
| rd kirmizi | |
| bk siyah | |
10 Kullanım
Şarj programının ayarlanması
İKAZ! Hasar tehlikesi
- Yalnızca belirtilen şarj gerilimine uygun aküler kullanın.
- DIP anahtarlarını dikkatli bir şekilde gerekli konuma getirmek için küçük bir tornavida kullanın.
Akü üreticisinin spesifikasyonlarına, şarj eğrileri hakkındaki bilgilere (bkz. Akü şarj etme işlevi sayfa 370 bölümü) ve teknik verilere (bkz. Teknik Bilgiler sayfa 383 bölümü) göre kullanacağınız araç içi aküye uygun şarj programını seçin. Belirtilen şarj süreleri, ortalama 20°C ortam sıcaklığı için geçerlidir.
İlgili araç içi akü için şarj programını ayarlamak üzere DIP anahtarlarını aşağıdaki tabloda gösterilen konumlara kaydırın.
Çizelge 187: Şarj eğrisi yapılandırması
| DIP anahtar
konumu (gri) | İstenilenartzir programı DIP anahtar
konumu (gri) | İstenilenartzir programı |
| 123
ON | Kırkınljel aküler(14,2 V)
•U1:14,2 V(90...360 min)
•U2:13,6 V | LiFePO4aküler(14,4 V)
•U1:14,4 V(20...60 min)
•U2:13,8 V |
| 123
ON | Kırkınlasit aküler(14,4 V)veya
AGM1aküler(14,4 V)
•U1:14,4 V(30...240 min)
•U2:13,6 V | LiFePO4aküler(14,2 V)
•U1:14,2 V(30 min)
•U2:13,6 V |
| DIP anahtar konumu (gri) | İstenilen Şarj programı DIP anahtar konumu (gri) | İstenilen Şarj programı |
| 123
ON | AGM2 aküler (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V | LiFePO4 aküler (14,6 V)
• U1: 14,6 V (20 ... 60 min)
• U2: 13,8 V |
| 123
ON | Sülfat gidermeli AGM2 aküler (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V
• U3: 15,7 V | LiFePO4 aküler (14,5 V)
• U1: 14,5 V (30 ... 90 min)
• U2: - |
Sistem çalışma kontrolünü gerçekleştirme
Solar şarj cihazı, iki adede kadar akünün şarjını düzenler: Bir araç içi akü (B1) ve bir marş aküsü (B2), öncelikli olarak araç içi akü şarj edilir.
Araç içi akü aşağıdaki koşullarda şarj edilir:
- Bağlı güneş panelleri >16 V gerilim sağladığında.
- Akü gerilimi >8 V ise.
Araç içi akü seçilen şarj eğrisine göre şarj edilir (bkz. Şarj programının ayarlanması sayfa 378 bölümü).
Marş aküsü aşağıdaki koşullarda şarj edilir:
- Araç içi akü tampon şarj aşamasında (float) ve marş aküsünün gerilimi <12,5 V olduğunda.
- 20 dk için marş aküş gerilimi <11,9 V olduğunda.
Şarj seviyesini (SoC) sürekli izleyen ve gerektiğinde aküyü %100 şarj seviyesinde tutmak için darbe akımı sağlayan tampon şarj aşaması (float) haricinde her şarj aşamasının maksimum çalışma süresi vardır.
- Elektrik üretimini önlemek için tüm güneş panellerini ışık geçirmeyen bir bez veya malzeme ile örtün.
- Takılıysa, diğer yardımcı güç kaynaklarını (örn. akü şarj cihazları) kapatın ve bağlantısını kesin.
- Akülerin gerilimini (değer 1) voltmetreyle ölçün.
- Tüm güneş panellerinin örtülerini çıkarın. Güneş panellerinden optimum performans elde etmek için doğrudan güneş ışığı sağlayın.
- Akülerin gerilimini (değer 2) voltmetreyle ölçün. Değer 2'yi önceden ölçtüğünüz değer 1 ile karşılaştırın. Değer 2, değer 1'den yüksek olmalıdır.
- Mobil uygulamayı, bir ampermetre veya isteğe bağlı olarak TD283 dokunmatik ekranı (aksesuar) kullanarak şarj akımını kontrol edin.
SunControl uygulamasını indirme
Solar şarj cihazı, uyumlu bir cihaza yükleyebileceğiniz bir uygulama kullanılarak Bluetooth üzerinden izlenebilir ve kontrol edilebilir.
App Store veya Google Play'den SunControl uygulamasını indirin:
SunControl uygulamasının ülkenizde mevcut olmayabileceğini dikkate alın.
11 Temizlik ve bakım
İKAZ! Hasar tehlikesi
Cihazı kesinlikle akan su altında veya bulaşık suyu ile yıkamayın. Cihaza zarar verebileceği için, temizlik sırasında keskin ya da sert nesneler, aşındırıcı temizlik maddeleri veya çamaşır suyu kullanmayın.
Ürünü sadece nemli bir bezle temizleyin. Akım taşıyan kabloları veya hatları düzenli olarak yalıtım hataları, kopmalar veya gevşek bağlantılar bakımından kontrol edin.
UYARI! Elektrik çarpması tehlikesi
Cihaz sigortası sadece kalifiye personel tarafından değiştirilmelidir.
Sigortayı şekil 8 sayfa 381 içeriğinde gösterildiği gibi değiştirin. Ürünle birlikte verilen yedek sigortayı kullanın.
8
12 Arızaların Giderilmesi
Sorun Neden Çare
Solar şarj cihazı çalışmıyor. LED'ler yanmıyor.
Akım taşıyan kablolarda yalıtım arızaları, kopukluklar veya gevşek bağlantılar.
Akım taşıyan kablolarda yalıtım arızaları, kopmalar veya gevşek bağlantılar olup olmadığını kontrol edin.
Bir hata bulamazsanız, yetkili servis personeliyle iletişime geçin.
Güneş enerjisi sistemi düzgün çalışmıyor (düşük güç çıkışı). Nesneler yaklaşımı engelliyor.
Herhangi bir nesnenin engel olup olmadığını kontrol edin ve güneş panellerinin gölgede kalmadığından emin olun.
Aracı daha uygun bir yere konumlandırın. Tüm kirleri temizleyin.
Güneş panellerinin aşırı ısınması.
Güneş panellerinin soğumasına izin verin.
TR
| Sorun Neden Çare | |
| ➢ Aracı[daha uygün bir yere konumlandın.
➢ Güneş panellerin elrafinda yeterli hava sirkülasyonu-SAğlayın. |
| ➢ Dizideki bir güneş paneli arizalandı. |
| ➢ Solar Şarç cihazindaki signortaylci-
karın ve solar Şarç cihazindaki Güneş paneli gerilimini (VoC) kontrol edin.
➢ Güneş panellerinde mikro çatlak olup olmadişkıntrol edin.
➢ Güneş panellerinde katman ay-
rilması olup olmadişkıntrol edin.
➢ Gerekiyorsa anzali Güneş panelerlindeğistirin. |
| ➢ Kisa devre oluztu. |
| ➢ Cihaz signortası, aşır akım nede-
nyle attktaş sonradehyegriftirilmeli-
dir (bkz. Sigortanindehyegriftirilmesi sayfa 380 böümü).
➢ Sigortaninyalınca kalifiye per-
sonel tarafindandehyegriftirilmesisinyağlayın. |
| Solar Şarç cihazı calismıyor. Araç ile akū durum LED'ı(B1) kirmızı renkte yanıpSONUyor. | Yalnizca LiFePO4 aküler: Sıçakkıskensorıbaughık. | Yalnizca LiFePO4 aküler: Sıçakkıskensorıbaughık. |
| Solar Şarç cihazı calismıyor. Her iki LED(B1 ve B2) kirmızı renkte yanıpSONUyor. | Cihazınsignortası arizaltı. | ➢ Cihaz signortası, aşır akım nede-
nyle attktaş sonradehyegriftirilmeli-
dir (bkz. Sigortanindehyegriftirilmesi sayfa 380 böümü).
➢ Sigortaninyalınca kalifiye pe-
sonel tarafindandehyegriftirilmesisinyağlayın. |
13 Atık imhası
Ambalaj malzemesi geri dönüşüm: Ambalaj malzemesini mümkünse ilgili geri dönüşüm atık sistemine kazandırın.
Şarj edilemeyen pil, şarj edilebilir pil veya ışık kaynakları içeren ürünlerin geri dönüşümü:
- Ürün şarj edilemeyen piller, bataryalar veya ışık kaynakları içeriyorsa, bunları imhadan önce çıkarmanıza gerek yoktur.
- Bu ürünü nihai olarak imha etmek istiyorsanız, bu işlemin geçerli imha yönetmeliklerine göre nasıl yapılacağı hakkında ayrıntılı bilgi için yerel geri dönüşüm merkezine veya uzman satıcınıza danışın.
- Ürün ücretsiz olarak imha edilebilir.
14 Garanti
Yasal garanti süresi geçerlidir. Üründe hasar varsa ülkenizdeki üretici şubesi (bkz. dometic.com/dealer) veya satıcınızla iletişime geçin.
Onarım ve garanti işlemleri için, cihazı aşağıdaki dokümanlarla birlikte gönderin:
- Satın alma tarihini içeren faturanın bir kopyası
- Talebinizin nedeni veya hatanın açıklaması
Kendi kendine onarımın veya profesyonel olmayan onarımın güvenlikle ilgili sonuçları olabileceğini ve garantiyi geçersiz kılabileceğini unutmayın.
15 Teknik Bilgiler
| SC330 SC480 |
| Maksimum günes paneli gerilimi (VoC) 32 V | - |
| Önerilen günes paneli çkışi 75 ... 330 Wp 110 ... 480 Wp |
| Aragcı akü çkışi (B1) |
| Nominal gerilim 12 V | |
| Maksimum Şarj akimi 20 A 30 A | |
| Gerekli minimum akü kapasitesi | |
| Kırşun asit 60 Ah 100 Ah | |
| LiFePO4 40 Ah 60 Ah | |
| Minimum akü gerilimi 8 V | - |
| Sıçakkı ayarlı Şarj - | 0,03 V/°C'ye kadar |
| Marş aküşü çkışi (B2) |
| Nominal gerilim 12 V | |
| Maksimum Şarj akimi | 10 A |
| Minimum akü gerilimi 8 V | - |
| Genel teknik veriler |
| Maksimum bekleme akım tüketimi | 0 6 mA |
| Dahili sigorta | 30 A |
| İşletim-SAÇın ortam sıçkışi | -20 °C ... 50 °C |
| Ortam nemi | 0 90 %, yoğusmasüz |
| Boyutlar | 170 mm × 88 mm × 48 mm |
| Ağırlik | 305 g 345 g |
| Frekans bandı (Wi-Fi) | 2,4 GHz ISM bandı (2400 ... 2484 MHz) |
| RF çkışi Gü;cü | 4 dBm (Bluetooth V5.0 Single Mode LE) |
TR
| SC330 SC480 |
| Sertifika | CE UK CA E24 TGR-06/02 4836 00 |
Dometic Mobile Power Italy S.r.l., SC330 ve SC480 tipi telsiz ekipmanın 2014/53/AB direktifi ile uyumlu olduğunu beyan eder. AB Uygunluk Beyanı'nın tam metninin bulunduğu internet adresi: documents.dometic.com
