NÁVOD K OBSLUZE SC480 DOMETIC
Před každým čištěním a údržbou
po každém použití,
po výměně pojistky.
- Před uvedením do provozu porovnejte, zda se údaje o napětí na typovém štítku shodují s existujícím zdrojem napětí.
- Zabezpečte, aby ostré předměty nemohly způsobit zkrat na kontaktech zařízení.
- Zabezpečte, aby se červená a černá svorka nikdy vzájemně nedotkly.
3.2 Bezpečnost elektrického připojení zařízení
NEBEZPEČÍ! Nebezpečenství úrazu elektrickým proudem
Když pracujete na elektrických zařízeních, ujistěte se, že se někdo nachází v blízkosti, aby vám v případě nouze mohl pomoci.
VÝSTRAHA! Nebezpečenství úrazu elektrickým proudem
Dodržte požadované průřezy kabelů. Kabely uložte tak, aby se nepoškodily dveřmi nebo kapotou motoru. Přivřené kabely mohou být příčinou životu nebezpečných poranění.
POZOR! Nebezpečenství poškození
- Když se vodiče musí vést přes plechové stěny nebo jiné stěny s ostrými hranami, použijte prázdné roury nebo kabelové průchodky. Kabel neukládejte volně nebo příliš ostře zalomený. Kabely bezpečně zajistěte.
- Netahejte za kabely.
3.3 Bezpečnost při provozu zařízení
- Zabezpečte, aby vstupy a výstupy vzduchu zariadenia neboli zakryté.
- Zabezpečte dobré vetranie. Zariadenie nevystavujte dažďu.
3.4 Bezpečnosť pri manipulácii s batériami
Bezpečnostné preventívne opatrenia pri manipulácii lítiovými batériami
UPOZORNENIE! Nebezpečenstvo poranenia
Používajte iba batérie s integrovaným systémom správy batérií a balancérom.
POZOR! Nebezpečenstvo poškodenia
Batériu inštalujte iba v prostrediach s teplotou okolia najmenej 0°C. Zabráňte hlbokému vybitiu batérie.
Bezpečnostné preventívne opatrenia pri manipulácii s olovenými kyselinovými batériami
UPOZORNENIE! Nebezpečenstvo ohrozenia zdravia
Elektrolyt v batérii sa môže vyparovať a zapríčiniť kyselinový zápach. Batériu používajte iba v dobre vetranej oblasti.
POZOR! Nebezpečenstvo poškodenia
- Batéria nie je utesnená. Batériu neotáčajte nabok ani hore hlavou. Umiestnite batériu na vodorovný povrch.
- Pravidelne kontrolujte hladinu elektrolytu otvorených olovených kyselinových batérií. Hlboko vybité olovené kyselinové batérie okamžite znovu nabite, aby ste predišli sulfatácii.
4 Cieľová skupina
7 Použití v souladu s určením
Solární nabíječka je určena k nabíjení následujících typů baterií:
Solární nabíječka není vhodná pro:
provoz v elektrické síti, použití v exteriéru
Elektrický výkon připojených solárních panelů nesmí překročit maximální výkon uvedený v technických údajích.
Pro baterie LiFePO4: Bez připojeného snímače teploty solární nabíječka nefunguje.
9 Montáž

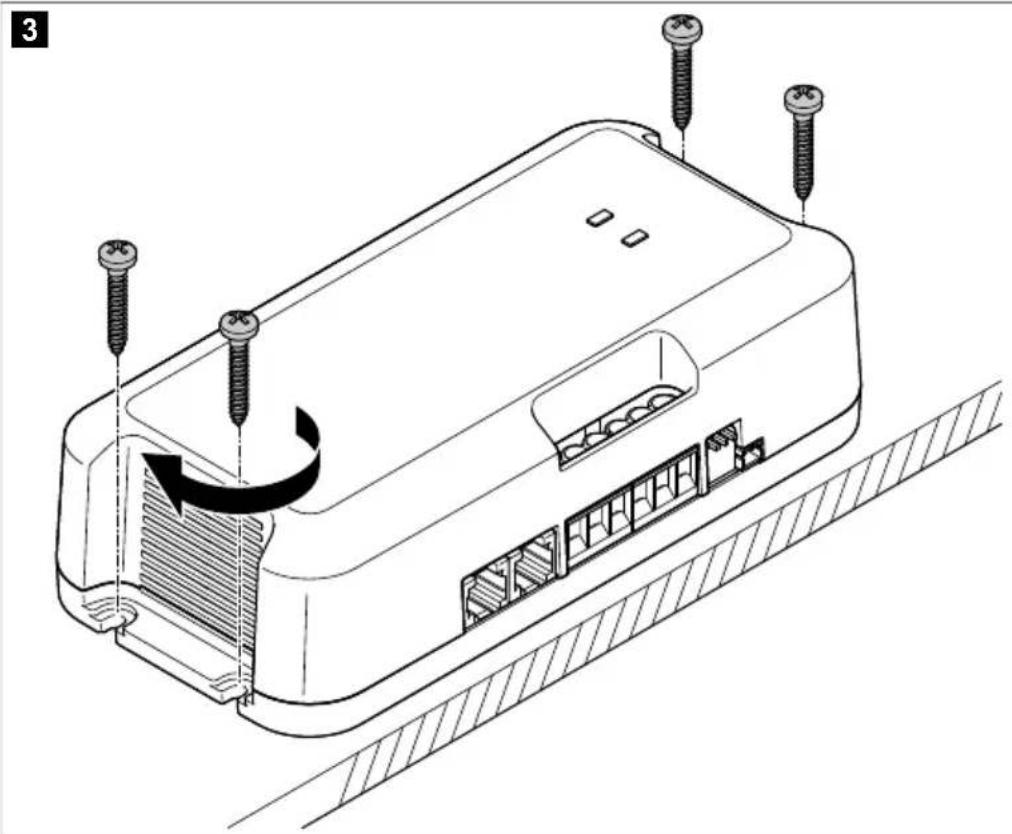

Místo montáže
Při výběru místa montáže dodržte následující pokyny:
Před vytvořením otvorů zabezpečte, aby se nepoškodily elektrické kabely nebo jiné části vozidla vrtáním, pilením nebo pilováním.
Solární nabíječku namontujte se 4 dodanými šrouby svisle na stěnu tak, aby svorky směřovaly dolů.
| Č. Opis | |
| 1 Solárna nabíjáčka | |
| 2 Dotykový displej TD283 (prísluěnstvo) | |
| 3 Snímač teploty | |
| 4 Solárný(e) panel(y) | |
| Domová bátéra |
| Č. Opis | |
| Šartovacia batária (volitěťná) |
| Kód Farba („Colour“): |
| rd Červéná | |
| bk Čierna | |

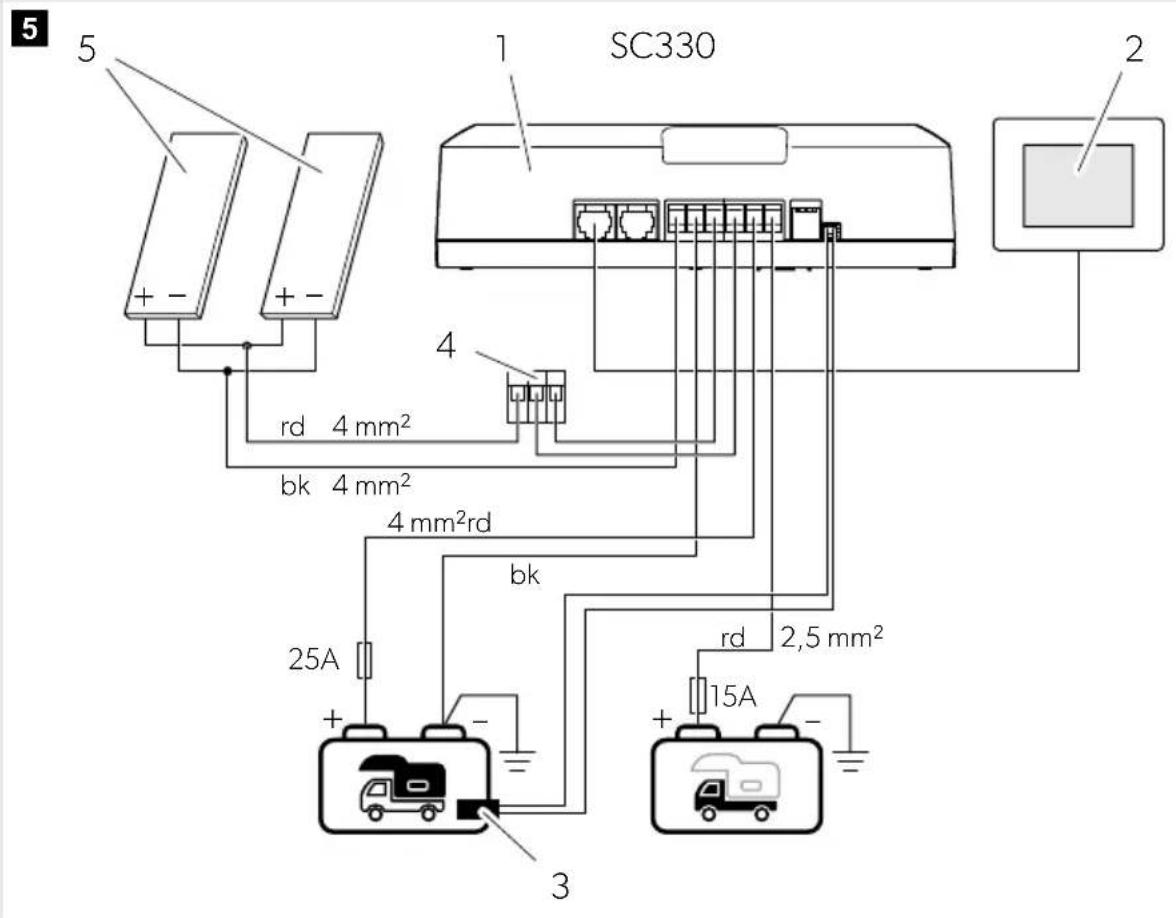

Variant připojení B (pouze SC330)
Variant připojení pro výstupy solárního panelu 0' 240 Wp.
Při připojení solární nabíječky postupujte podle obrázku obr. 5 na straně 286.
Tabulka 137: Schéma připojení SC330
| Č. Opis | |
| 1 Solárna nabijačka | |
| 2 Dotykový displej TD283 (príslušenstvo) | |
| 3 Snímač teploty | |
| 4 Konektor WAGO | |
| 5 Solárný(e) panel(y) | |
| Domová batária |
| Šartovacia batária (volitel'ná) |
| Č. Opis | |
| 1 Solárna nabíjáčka | |
| 2 Dotykový displej TD283 (príslušenstvo) | |
| 3 Snímač teploty | |
| 4 Konektor WAGO | |
| 5 Solárný(e) panel(y) | |
| Domová batária |
| Šartovacia batária (volite'lné) |
Upozorňujeme vás, že svépomocná oprava nebo neodborná oprava může mít za následek ohrožení bezpečnosti a zánik záruky.
15 Technické údaje
| SC330 SC480 |
| Maximálne napătie solárneho panela (VoC) 32 V | - |
| Odporučaný výkon solárneho panela 75 ... 330 Wp 110 ... 480 Wp |
| Vystup prevádkovej batérié (B1) |
| Menovité napătie 12 V | |
| Maximálny nabíjací prúd 20 A 30 A | |
| Potrebná minimálna kapacita batérié | |
| Olovená kyselinová 60 Ah 100 Ah | |
| LiFePO4 40 Ah 60 Ah | |
| Minimálne napătie batérié 8 V | - |
| Nabíjanie regulované teplotou Až do- | 0,03 V/°C |
| Vystup štartovacej batérié (B2) |
| Menovité napătie 12 V | |
| Maximálny nabíjací prúd | 10 A |
| Minimálne napătie batérié 8 V | - |
| Vseobecné technické udaje |
| Spotreba prúdu v stave pripravenosti | 0 6 mA |
| Interná poistka | 30 A |
| Teplota okolia pri prevádkze | -20 °C ... 50 °C |
| Vlhkost' vzduchu 0 90 %, nekondenzujúca | |
| Rozmery 170 mm × 88 mm × 48 mm | |
| Hmotnost' 305 g 345 g | |
| Frekvenčné pásmo (Wi-Fi) 2,4 GHz ISM pásmo (2400 ... 2484 MHz) |
| Výkon RF vystupu 4 dBm (Bluetooth V5.0 Single Mode LE) |
| Certifikáty | CE UK CA E24
1GR-06/02 4836 00 |
Firma Dometic Mobile Power Italy S.r.l. tímto prohlašuje, že rádiové zařízení typu SC330 a SC480 vyhovuje směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je dostupné na následující internetové adrese: documents.dometic.com
Čeština
1 Důležité poznámky 296 2 Vysvětlení symbolů 296 3 Všeobecné bezpečnostní pokyny 297 4 Cílová skupina 300 5 Obsah dodávky 300 6 Příslušenství 300 7 Určené použití 301 8 Technický popis 301 9 Instalace 305 10 Použití 312 11 Čištění pece 313 12 Řešení problémů 314 13 Likvidace 316 14 Záruka 316 15 Technické údaje 316
1 Důležité poznámky
Pečlivě si prosím přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Tyto pokyny MUSÍ být uschovány v blízkosti výrobku.
Používáním výrobku tímto potvrzujete, že jste si pečlivě přečetli všechny pokyny, směrnice a varování a že rozumíte podmínkám uvedeným v tomto dokumentu a souhlasíte s nimi. Souhlasíte s používáním tohoto výrobku pouze k určenému účelu a použití a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřejete a nebudete dodržovat zde uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho výrobku nebo poškození jiného majetku v okolí. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace, může být předmětem změn a aktualizací. Aktuální informace o výrobku naleznete na adrese documents.dometic.com.
2 Vysvětlení symbolů
NEBEZPEČÍ!
Označuje nebezpečnou situaci, která, pokud se jí nezabrání, bude mít za následek smrt nebo vážné zranění.
VAROVÁNÍ!
Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek smrt nebo vážné zranění.
UPOZORNĚNÍ!
Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek lehké nebo středně těžké zranění.
POZOR!
Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek majetkové škody.
3 Všeobecné bezpečnostní pokyny
Dodržujte také bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autorizovanými servisy.
VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem
- Instalaci a odstranění přístroje smí provádět pouze kvalifikovaní pracovníci. V případě, že je přístroj viditelně poškozen, nesmíte ho používat.
- Pokud je přívodní kabel tohoto zařízení poškozen, musí být vyměněn, aby se předešlo nebezpečí.
- Opravy tohoto přístroje smí provádět pouze kvalifikovaní pracovníci. Nesprávné opravy mohou způsobit značné nebezpečí. V případě demontáže přístroje: Odpojte veškerá připojení. Zajistěte, aby byly všechny vstupy a výstupy odpojeny od napětí.
- Přístroj nepoužívejte ve vlhkém prostředí ani jej neponořujte do žádné kapaliny. Uchovávejte na suchém místě.
- Používejte pouze výrobcem doporučené příslušenství.
- Nijak neupravujte ani nepřizpůsobujte žádnou ze součástí.
- Odpojte přístroj od elektrického napájení:
před každým čištěním a údržbou,
po každém použití,
Při provádění elektrických svářečských prací nebo prací na elektrickém systému
VÝSTRAHA! Nebezpečí ohrožení zdraví
- Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohledem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozuměly souvisejícím nebezpečím.
- Elektrické přístroje nejsou hračky pro děti! Výrobek vždy ukládejte a používejte mimo dosah velmi malých dětí.
- Děti musí být pod dohledem tak, aby si se zařízením nehrály.
- Čištění a běžnou údržbu nesmějí provádět děti bez dozoru.
- Před uvedením do provozu porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení. Zajistěte, aby jiné předměty nemohly způsobit zkrat kontaktu přístroje.
- Dávejte pozor, aby nikdy nedošlo ke vzájemnému kontaktu záporného a kladného pólu.
3.1 Bezpečná instalace spotřebiče
NEBEZPEČÍ! Nebezpečí výbuchu
Nemontujte zařízení v oblastech, ve kterých hrozí nebezpečí exploze plynu nebo prachu.
VÝSTRAHA! Riziko zranění
- Přístroj musí být instalován a upevněn tak, aby nemohl spadnout.
- Při umisťování přístroje se ujistěte, že všechny kabely jsou řádně zajištěny, aby se předešlo jakémukoli nebezpečí zakopnutí.
POZOR! Nebezpečí poškození
- Zařízení neumisťujte do blízkosti zdrojů tepla (topných těles, přímého slunečního záření, plynových sporáků apod.).
- Přístroj instalujte na suchém místě, chráněném před stříkající vodou.
Pokud pracujete na elektrických zařízeních, zajistěte, aby byla na blízku další osoba, která vám může v nouzovém případě pomoci.
VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem
Dodržujte doporučené průřezy kabelů. Kabely položte tak, aby nemohly být poškozeny dveřmi nebo kapotou. Přivřené kabely mohou mít za následek životu nebezpečné úrazy.
POZOR! Nebezpečí poškození
- Používejte trubky nebo průchodky kabelů, pokud musíte vést kabely plechovými stěnami nebo jinými stěnami s ostrými hranami. Nepokládejte kabely volně nebo ostře zalomené.
- Upevněte kabely bezpečně.
- Netahejte za rozvody a vodiče.
3.3 Bezpečné použití spotřebiče
- Používejte přístroj výhradně v uzavřených dobře větraných prostorách.
- Nepoužívejte zařízení za následujících podmínek: slané, vlhké nebo mokré prostředí, blízkost agresivních výparů, blízkost hořlavých materiálů, oblasti ohrožené explozí.
VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem
- Pamatujte, že části zařízení mohou být pod napětím, i když je pojistka spálená.
- Neodpojujte žádné kabely, dokud je přístroj ještě v provozu.
POZOR! Nebezpečí poškození
- Dbejte na to, aby nedošlo k zakrytí vstupu a výstupu vzduchu přístroje. Zajistěte dobrou ventilaci.
- Přístroj nesmí být vystaven dešti.
3.4 Bezpečnost při manipulaci s bateriemi
VÝSTRAHA! Riziko zranění
Baterie mohou obsahovat agresivní a leptavé kyseliny. Zabraňte jakémukoliv tělesnému kontaktu s kapalinou z baterie. Potřísníte-li si kůži kapalinou z baterie, příslušnou část těla si důkladně omyjte vodou. Při úrazu způsobeném kyselinou ihned vyhledejte lékaře. - Při práci s bateriemi na sobě nesmíte mít žádné kovové předměty, jako jsou hodinky nebo prsteny. Olověné baterie s elektrolytem mohou generovat zkratové proudy, které mohou způsobit závažné úrazy. - Používejte pouze izolované nářadí. - Při práci s bateriemi používejte ochranné brýle a ochranný oděv. Při práci s bateriemi se nedotýkejte očí.
UPOZORNĚNÍ! Nebezpečí výbuchu
- Nikdy se nepokoušejte nabíjet zmrzlou nebo vadnou baterii. V tomto případě umístěte baterii na místo chráněné před mrazem a vyčkejte, dokud se baterie nepřizpůsobí okolní teplotě. Potom spusťte proces nabíjení. V blízkosti motoru nebo baterie nekuřte, nepoužívejte otevřený oheň ani nezpůsobujte jiskření.
POZOR! Nebezpečí poškození
- Používejte výhradně dobíjecí baterie.
- Zabraňte pádu kovových součástí na baterii. Mohlo by dojít k jiskření nebo ke zkratování baterie a jiných elektrických součástí.
- Při připojování baterie dbejte na správnou polaritu.
- Dodržujte návody výrobce baterie a výrobce zařízení, nebo výrobce vozidla, ve kterém jsou baterie používány.
- Pokud je nutné baterii vyjmout, nejprve odpojte zemnicí přípojku. Odpojte od baterie všechny přípojky a všechny spotřebiče dříve, než baterii vyjmete.
- Skladujte jen plně nabité baterie. Uložené baterie pravidelně dobíjejte.
- Nepřenášejte baterii za její svorky.
Bezpečnostní opatření při manipulaci s lithiovými bateriemi
UPOZORNĚNÍ! Riziko zranění
Používejte pouze akumulátory s integrovaným systémem řízení a sledování stavu akumulátoru a vyvažováním článků.
POZOR! Nebezpečí poškození
Baterii instalujte pouze v prostředí s okolní teplotou nejméně 0 °C. Vyvarujte se hlubokého vybití baterie.
Bezpečnostní opatření při manipulaci s olověnými akumulátory
UPOZORNĚNÍ! Nebezpečí ohrožení zdraví
Kapalina s obsahem vody a kyseliny uvnitř baterie se může odpařovat a být příčinou kyselého zápachu. Používejte baterie pouze na dobře větraném místě.
POZOR! Nebezpečí poškození
- Baterie není utěsněna. Neotáčejte baterii na bok ani vzhůru nohama. Umístěte baterii na vodorovný povrch.
- U otevřených olověných baterií pravidelně kontrolujte hladinu kyseliny.
- Hluboce vybité olověné akumulátory ihned nabijte, aby nedošlo k jejich sulfataci.
4 Cílová skupina
Elektrické napájení musí být připojeno kvalifikovaným elektrikářem, který prokázal dovednosti a znalosti týkající se konstrukce a provozu elektrických zařízení a instalací a který je obeznámen s platnými předpisy země, v níž má být zařízení instalováno a/nebo používáno, a který prošel bezpečnostním školením, aby dokázal rozpoznat příslušná nebezpečí a vyhnout se jim.
5 Obsah dodávky
| Popis Množství |
| Rédicí Jednotka solárního nabijení 1 | |
| Snímač teploty 1 | |
| Náhradné pojistka (30 A) 1 | |
| Konektor WAGO SC330: 1 | |
| SC480: 2 |
| Montážné šroub 4 | |
| Stručný námod k obsluze 1 | |
| Námov k montáží a obsluze (pouze v digitální podobě) 1 | |
6 Příslušenství
Popis C. vyr.
Dotykový displej TD2839620013272
7 Určené použití
Řídicí jednotka solárního nabíjení je určena k zajištění správného nabíjecího napětí domovní baterie při nabíjení solárními panely pomocí mikroprocesorem řízených nabíjecích programů IU0U a k ochraně baterie před přepětím anebo hlubokým vybitím.
Řídicí jednotka solárního nabíjení navíc zajišťuje dostatečný stav nabití startovací baterie, umožňující nastartování motoru.
Tato řídicí jednotka je určena pouze k ovládání solárních panelů.
Řídicí jednotka solárního nabíjení se hodí pro:
Instalace v rekreačních vozidlech - Stacionární nebo mobilní použití Použití v interiéru
Řídicí jednotka solárního nabíjení se nehodí pro:
Síťový provoz - Venkovní použití
Energetický výkon připojených solárních panelů nesmí překročit maximální výkon uvedený v technických specifikacích.
Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s tímto návodem.
Tento návod poskytuje informace, které jsou nezbytné pro řádnou instalaci a/nebo provoz výrobku. Nedostatečná instalace a/nebo nesprávný provoz či údržba povedou k neuspokojivému výkonu a možné závadě.
Výrobce nepřijímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:
- Nesprávné sestavení nebo připojení včetně nadměrného napětí
- Nesprávná údržba nebo použití jiných náhradních dílů než původních dílů dodaných výrobcem. Změna výrobku bez výslovného souhlasu výrobce.
- Použití k jiným účelům, než jsou popsány v tomto návodu.
Společnost Dometic si vyhrazuje právo změnit vzhled a specifikace výrobku.
8 Technický popis
Obecný popis
Funkce řídicí jednotky solárního nabíjení:
CS

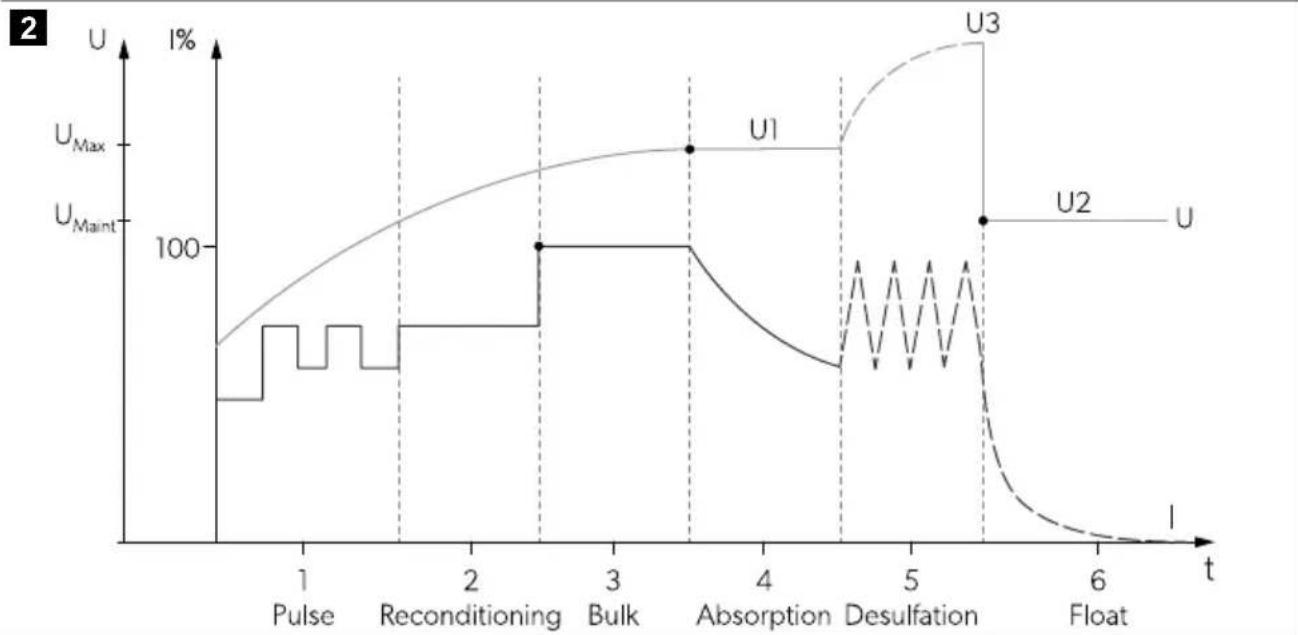

- Mikroprocesorem řízené, teplotně kompenzované nabíjecí programy IU0U pro různé typy baterií. Sledování maximálního špičkového výkonu (MPPT).
- Připojení Bluetooth pro zobrazení dat a funkcí v mobilní aplikaci.
Ochranné mechanismy řídicí jednotky solárního nabíjení:
Vysokonapěťová ochrana. Nízkonapěťová ochrana. Vysokoteplotní ochrana. Nízkoteplotní ochrana (pouze baterie LiFePO4 s připojeným snímačem teploty). Ochrana proti přebití baterie (pouze s připojeným snímačem teploty). Ochrana proti zpětnému proudu. Ochrana proti zkratu. Ochrana proti přepólování výstupu solárních panelů.
Teplotní snímač monitoruje teplotu baterie během procesu nabíjení a podle toho řídí a upravuje nabíjecí napětí.
Řídicí jednotku solárního nabíjení lze přizpůsobit různým typům domovní baterie pomocí přepínačů DIP.
Volitelně lze připojit dotykový displej TD283 (příslušenství), umožňující zobrazování externích údajů a průběhu nabíjení.
Připojky a ovládací prvky
Tabulka 144: Připojky a ovládací prvky
| Č. Popis |
| 1 Kontrolka stavu domovné baterie (B1) |
| 2 Kontrolka stavu startovác baterie (B2) |
| 3 Prípojka teplotného snímače |
| 4 Prěpínace DIP pro nastavení typu domovné baterie |
| 5 Prípojení ke cladnému polu startovác baterie |
| 6 Prípojení ke cladnému polu domovné baterie |
| 7 Prípojení ke cladnému polu solárního panelu 1 |
| 8 Prípojení ke cladnému polu solárního panelu 2 |
| 9 Prípojení k zápopornyím u polu domovné baterie |
| 10 Prípojení k zápopornyím u polu solárnich panelu |
| 11 Prípojení k dotykovému displejeji TD283 (príslušenstvì) nebo sběrnici CI |
| 12 Prípojení k dotykovému displejeji TD283 (príslušenstvì) nebo sběrnici CI |
Kontrolky LED
Tabulka 145: Kontrolky LED
| LED: Stav Popis | | |
| Zapnuto Plné nabité baterie (100 %)zelená |
| Blikajćí Proces nabijeni | |
| oranžová Blikajćí Proces | nabijeni, napětí < 12 V | |
| červená Blikajćí Chyba (viz kapitolu Žešeni problémů na strouce 314.) |
Funkce nabíjení baterie
Hlavní nabíjecí cyklus domovní baterie se spustí poté, co napětí poklesne pod obnovovací napětí.
Hlavní nabíjecí cyklus startovací baterie se spustí v následujících situacích:
- Po poklesu pod nízké obnovovací napětí startovací baterie (nezohledňují se fáze nabíjení domovní baterie).
- Po poklesu pod obnovovací napětí startovací baterie, když se domovní baterie nachází ve fázi trvalého udržovacího dobíjení (Float).
CS
1: Puls (Pulse)
S napětím 8 až 10,5 V bude každých 5 s dodáván snížený proud (časový limit 4 h).
2: Oživovací (rekondiční) fáze
S napětím 10,5 V až 12 V bude dodáván snížený proud (časový limit 8 h).
3: Fáze konstantního proudu (Bulk)
Domovní baterie (B1): S napětím mezi 12 V a UT (maximální napětí zvolené nabíjecí křivky) bude dodáván maximální proud: Maximální dodávaný proud závisí na výkonu instalovaných solárních panelů (Wp) a použité řídicí jednotce solárního nabíjení:
SC330: 20 A, SC480: 30 A
Startovací baterie (B2): S napětím 12 V až 14,2 V bude dodáván maximální proud 10 A.
4: Fáze konstantního napětí (Absorpce)
Domovní baterie (B1): S napětím rovnajícím se U1 (maximální napětí vybrané křivky nabíjení) bude dodáváno konstantní napětí odpovídající U1. Dodávaný proud se sníží, jakmile se zvýší stav nabití baterie (SoC). Fáze konstantního napětí je omezena v závislosti na zvoleném nabíjecím programu (viz kapitolu Nastavení programu nabíjení na straně 312.)
Startovací baterie (B2): Konstantní napětí 14,2 V bude dodáváno po dobu 15 min.
Domovní baterie (B1): Proudové impulzy při zvýšení napětí baterie na U3 odstraňují sulfát z olověných desek baterie a obnovují její kapacitu. Tato fáze se ukončí po dosažení U3 (časový limit 2 h).
6: Fáze trvalého udržovacího dobíjení (Float).
Domovní baterie (B1): Fáze trvalého udržovacího dobíjení udržuje konstantní napětí (U2), související se zvolenou nabíjecí křivkou. Jakmile napětí baterie klesne na určitou hodnotu, zařízení opět přejde do fáze konstantního proudu.
Snímač teploty
Řídicí jednotka solárního nabíjení po připojení snímače teploty upraví nabíjecí napětí (pro olověné baterie) nebo nabíjecí proud (pro baterie LiFePO4) podle naměřené teploty na baterii.
U olověných baterií: Bez připojeného snímače teploty nebo v případě defektního snímače se nabíjecí napětí odvozuje od hodnoty 20 °C.
U baterií LiFePO4: Řídicí jednotka solárního nabíjení nefunguje bez připojeného snímače teploty.
9 Instalace
Místo montáže
Při výběru místa instalace dodržujte následující pokyny:
- Zařízení instalujte v blízkosti baterií, aby byl připojovací kabel baterií co nejkratší.
- Ujistěte se, že je montážní plocha pevná a rovná. Zvolte místo, které je dobře větrané a chráněné před vlhkostí i prachem. Dodržujte vzdálenost 10 cm na všechny strany kolem zařízení.
Montáž řídicí jednotky solárního nabíjení
POZOR! Nebezpečí poškození
Před vrtáním otvorů se ujistěte, že vrtáním, řezáním nebo pilováním nemůže dojít k poškození elektrických kabelů nebo jiných částí vozidla.
Řídicí jednotku solárního nabíjení připevněte 4 dodanými šrouby ve svislé poloze na stěnu tak, aby její terminály směřovaly dolů.
Připojení řídicí jednotky solárního nabíjení
VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem
- Během instalace zcela zakryjte všechny solární panely neprůhledným materiálem, abyste zabránili vzniku elektřiny. Dodržujte doporučené průřezy kabelů, délky kabelů a hodnotu pojistky.
UPOZORNĚNÍ! Nebezpečí požáru
Pojistky umístěte v blízkosti baterií, abyste kabely ochránili před zkratem a možným spálením.
POZOR! Nebezpečí poškození
- Dávejte pozor, abyste nezaměnili polaritu.
- Nepřipojujte záporný pól solárního panelu k uzemnění (šasi vozidla). Pro připojení k zápornému pólu solárních panelů vždy používejte terminál řídicí jednotky solárního nabíjení.
Při připojování řídicí jednotky solárního nabíjení dodržujte následující pokyny:
- Před připojením solárních panelů připojte domovní baterii.
- Nepoužívejte koncovky. Odizolujte konce kabelů na 10 mm.
- Připojte několik solárních panelů pouze paralelně a do jmenovitého výkonu řídicí jednotky solárního nabíjení. V případě dvou nebo více baterií je přípustné paralelní zapojení, pokud jsou baterie stejného typu, kapacity a stáří. Připojte baterie diagonálně.
- Pro zajištění měření vnitřní teploty baterie připojte dodaný snímač teploty k zápornému pólu domovní baterie.
- Používejte vhodné měřicí přístroje:
Multimetr pro měření stejnosměrného napětí, 200 V nebo automatické měřítko
Ampérmetrická svorka s přímým měřením (100 A stupnice nebo vyšší)

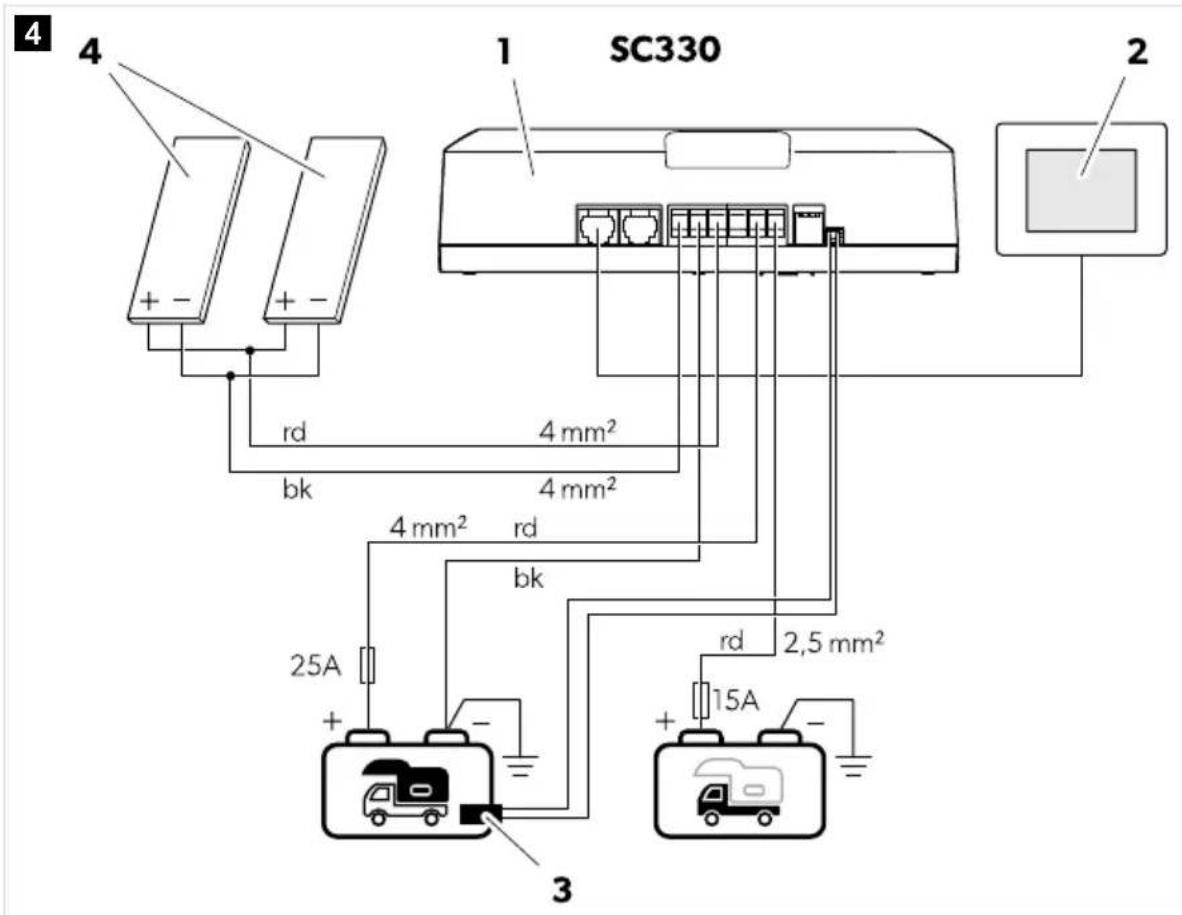

Varianta připojení A (pouze SC330)
Varianta připojení pro výstupy solárních panelů 240 Wp.
Při připojování řídicí jednotky solárního nabíjení postupujte podle obrázku obr. 4 na straně 307.
Tabulka 146: Schéma zapojení modelu SC330
| Č. Popis | |
| 1 Rídici jegnotka solárního nabijení | |
| 2 Dotykový displej TD283 (přísluěs neství) | |
| 3 Snímač teploty | |
| 4 Solární paneLEY | |
| Domovné baterie |
CS
Tabulka 147: Barevné rozlišení
| Č. Popis | |
| Startovací baterie (volitelná) |
| Kód Barva („Colour“) | |
| rd Červéná | |
| bk Černá | |
Varianta připojení B (pouze SC330)
Varianta připojení pro výstupy solárních panelů 0' 240 Wp.
Při připojování řídicí jednotky solárního nabíjení postupujte podle obrázku obr. 5 na straně 308.
Tabulka 148: Schéma zapojení modelu SC330
| Č. Popis | |
| 1 R‡idici Jednotka solárního nabíjení |
| 2 Dotykový displej TD283 (příslušenstvi) |
| 3 Snímač teploty | |
| 4 Konektor WAGO | |
| 5 Solární panel(y) | |
| Domovné baterie |
| Startovací baterie (volitelná) |
Tabulka 149: Barevné rozlišení
| Kód Barva („Colour“) | |
| rd Červéná | |
| bk Černá | |

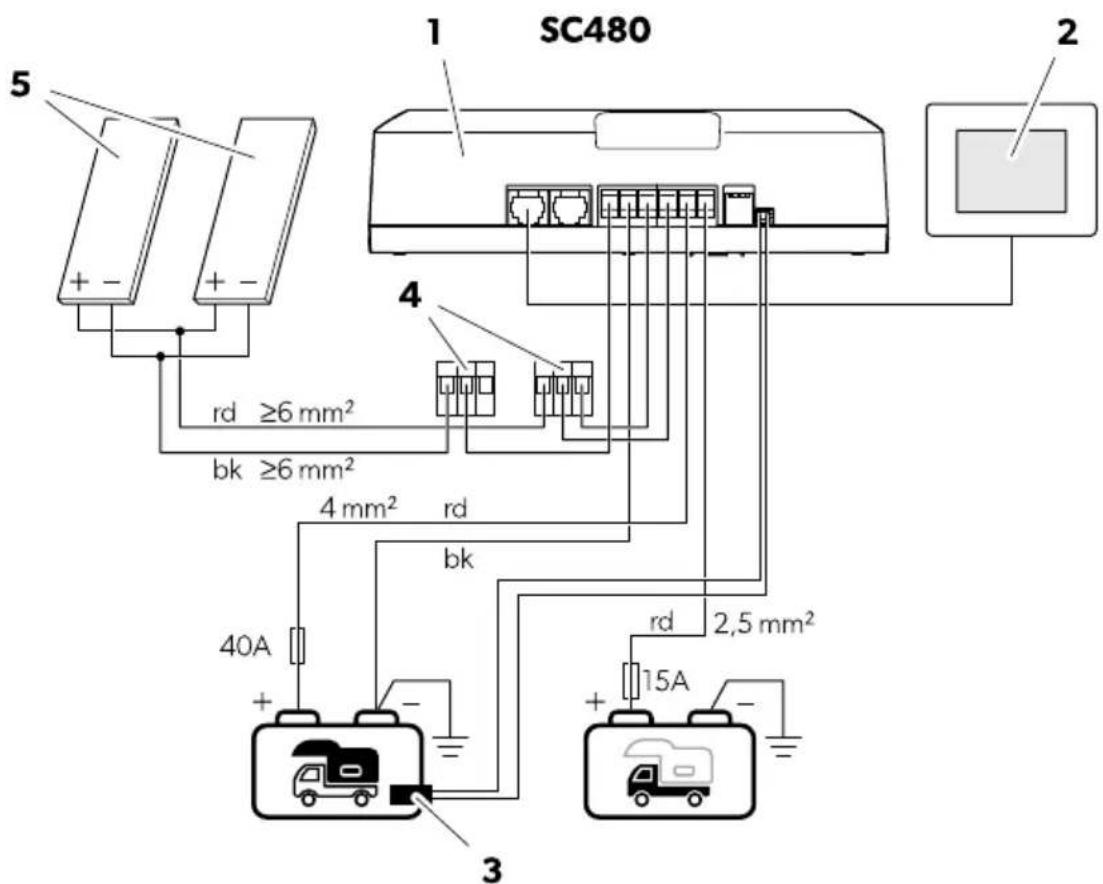

Varianta připojení C (pouze SC480)
Při připojování řídicí jednotky solárního nabíjení postupujte podle obrázku obr. 6 na straně 309.
6
Tabulka 150: Schéma zapojení modelu SC480
| Č. Popis | |
| 1 Rídici jegnotka solárního nabíjení | |
| 2 Dotykový displej TD283 (príslušenství) | |
| 3 Snímač teploty | |
| 4 Konektor WAGO | |
| 5 Solární pane(ly) | |
| Domovné baterie |
| Startovác baterie (volitelná) |
Tabulka 151: Barevné rozlišení
| Kód Barva („Colour“) | |
| rd Červéná | |
| bk Černá | |

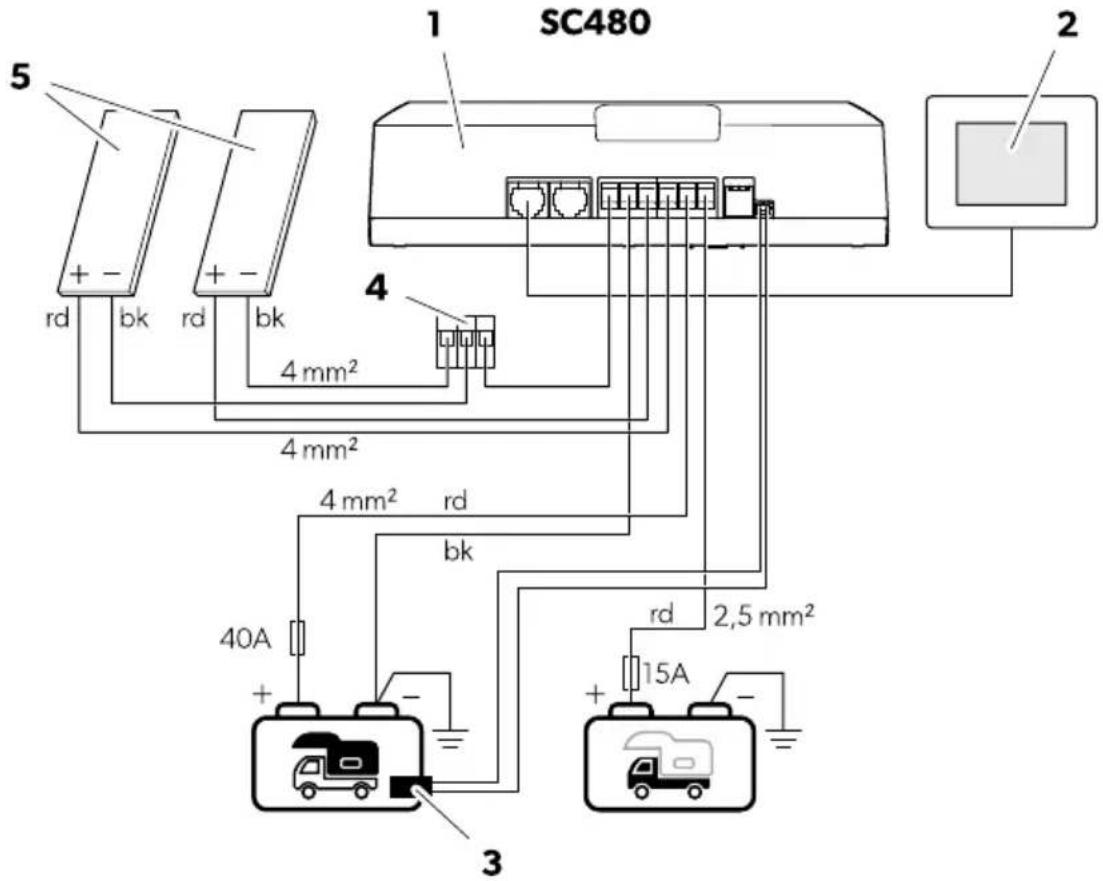

Varianta připojení D (pouze SC480)
Při připojování řídicí jednotky solárního nabíjení postupujte podle obrázku obr. 7 na straně 311.
7
Tabulka 152: Schéma zapojení modelu SC480
| Č. Popis | |
| 1 Rídici jegnotka solárního nabíjení | |
| 2 Dotykový displej TD283 (příslušenstvi) | |
| 3 Snímač teploty | |
| 4 Konektor WAGO | |
| 5 Solární panel(y) | |
| Domovné baterie |
| Startovací baterie (volitelná) |
Tabulka 153: Barevné rozlišení
| Kód Barva („Colour“) | |
| rd Červéná | |
| bk Černá | |
10 Použití
Nastavení programu nabíjení
POZOR! Nebezpečí poškození
- Používejte pouze baterie vhodné pro dané nabíjecí napětí.
- Pomocí malého šroubováku opatrně nastavte přepínače DIP do požadované polohy.
Zvolte nabíjecí program vhodný pro typ použité domovní baterie na základě údajů výrobce baterie, informací o nabíjecích křivkách (viz kapitolu Funkce nabíjení baterie na straně 303) a technických údajů (viz kapitolu Technické údaje na straně 316.) Uvedené doby nabíjení platí pro průměrnou okolní teplotu 20°C.
Posunutím přepínačů DIP do polohy uvedené v tabulce níže nastavte nabíjecí program pro příslušný typ domovní baterie.
Tabulka 154: Konfigurace křivky nabíjení
| Pozice prěpína-cke DIP (šedá) | Požadovaný program nabijeni Pozice prěpína-cke DIP (šedá) | Požadovaný program nabijeni |
| 123ON | Olověné gelové baterie (14,2 V)
• U1: 14,2 V (90 ... 360 min)
• U2: 13,6 V | 123ON Baterie LiFePO4 (14,4 V)
• U1: 14,4 V (20 ... 60 min)
• U2: 13,8 V |
| 123ON | Olověné baterie s elektrolytem (14,4 V) nebo
Baterie AGM1 (14,4 V)
• U1: 14,4 V (30 ... 240 min)
• U2: 13,6 V | 123ON Baterie LiFePO4 (14,2 V)
• U1: 14,2 V (30 min)
• U2: 13,6 V |
| 123ON | Baterie AGM2 (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V | 123ON Baterie LiFePO4 (14,6 V)
• U1: 14,6 V (20 ... 60 min)
• U2: 13,8 V |
| 123ON | Baterie AGM2 s desulfatací (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V
• U3: 15,7 V | 123ON Baterie LiFePO4 (14,5 V)
• U1: 14,5 V (30 ... 90 min)
• U2: - |
Provedení kontroly provozu systému
Řídicí jednotka solárního nabíjení reguluje nabíjení až dvou baterií: Jedna domovní baterie (B1) a jedna startovací baterie (B2) s přednostním nabíjením domovní baterie.
Domovní baterie se bude nabíjet za následujících podmínek:
- Připojené solární panely dodávají napětí >16 V.
- Napětí baterie je > 8 V.
Domovní baterie se bude nabíjet se zvolenou nabíjecí křivkou (viz kapitolu Nastavení programu nabíjení na straně 312).
Startovací baterie se bude nabíjet za následujících podmínek:
- Domovní baterie je ve fázi trvalého udržovacího nabíjení (float) a startovací baterie má napětí < 12,5 V.
- Startovací baterie má napětí < 11,9 V po 20 min.
Každá fáze nabíjení má stanovenou maximální dobu provozu s výjimkou fáze udržovacího nabíjení (float), která neustále sleduje stav nabití (SoC) a v případě potřeby dodává impulzní proud, aby udržovala baterii 100% nabitou.
- Všechny solární panely zakryjte neprůhlednou látkou nebo materiálem, abyste zabránili výrobě elektřiny.
- Vypněte a odpojte všechny další pomocné zdroje napájení (např. nabíječky baterií), jsou-li instalovány.
- Voltmetrem změřte napětí baterií (hodnotu 1).
- Odstraňte překrytí všech solárních panelů. Pro optimální výkon solárních panelů zajistěte osvit přímým slunečním zářením.
- Voltmetrem změřte napětí baterií (hodnotu 2). Porovnejte hodnotu 2 s hodnotou 1 předchozího měření. Hodnota 2 by měla být vyšší než hodnota 1.
- Zkontrolujte nabíjecí proud pomocí mobilní aplikace, ampérmetru, případně prostřednictvím dotykového displeje TD283 (příslušenství).
Stažení aplikace SunControl
Řídicí jednotku solárního nabíjení lze sledovat a ovládat pomocí Bluetooth prostřednictvím aplikace, kterou můžete nainstalovat na kompatibilní zařízení.
Stáhněte si SunControl z obchodu App Store nebo Google Play.
POZOR! Nebezpečí poškození
- Nikdy nečistěte přístroj pod tekoucí vodou nebo ve vodní lázni.
- K čištění nepoužívejte žádné ostré nebo tvrdé předměty, čisticí prostředky nebo bělidlo, protože mohou přístroj poškodit.
Příležitostně vyčistěte výrobek zvlhčenou utěrkou.
Pravidelně kontrolujte kabely nebo vodiče pod napětím, zda na nich není patrné poškození izolace, nejsou nalomené nebo se neuvolnilo jejich připojení.

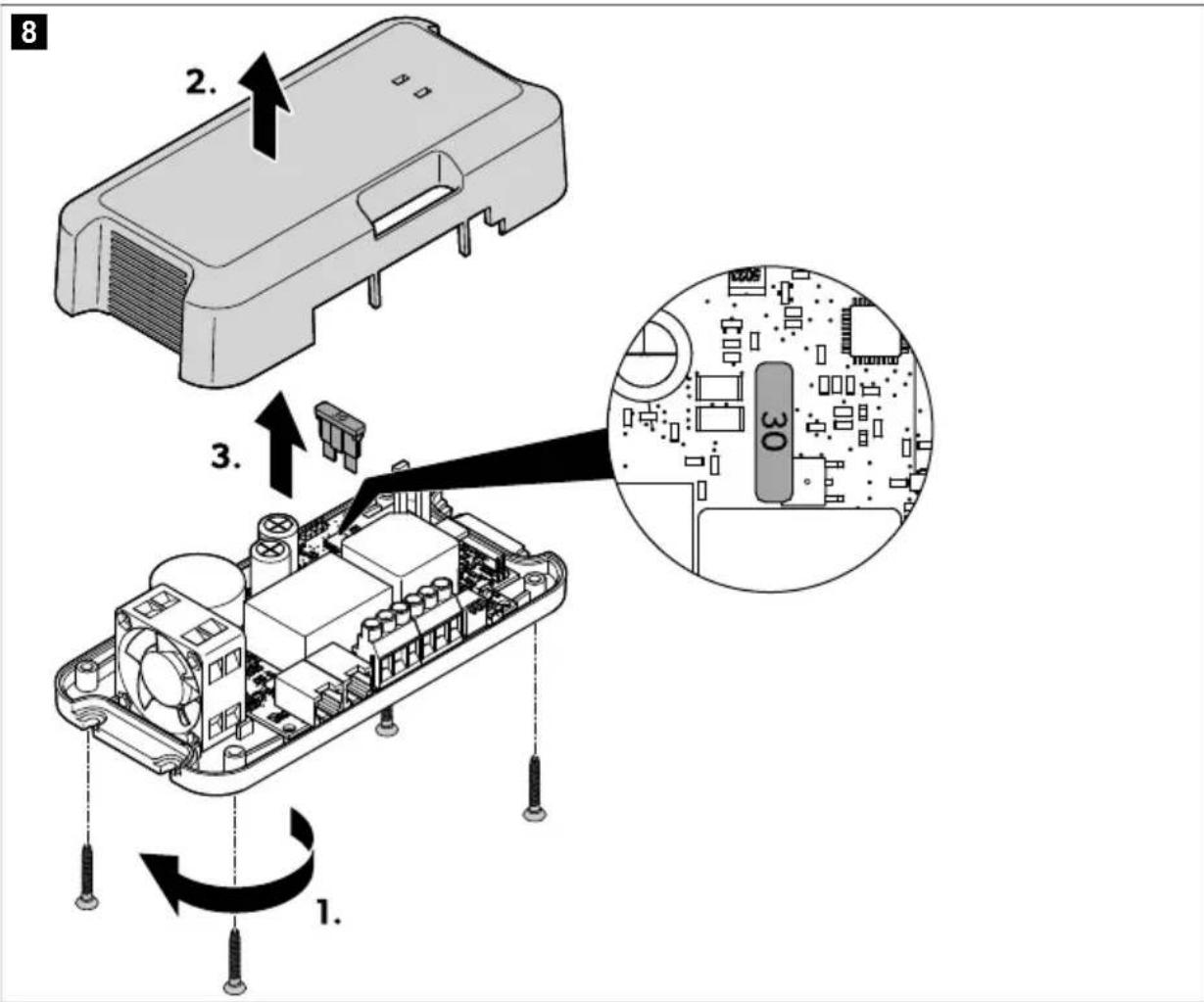

Výměna pojistky
VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem. Pojistku přístroje smí měnit pouze kvalifikovaný personál.
Vyměňte pojistku podle vyobrazení obr. 8 na stránce 314. Použijte dodanou náhradní pojistku.
12 Řešení problémů
| Porucha Możná príčina Návrhřešeni |
| Rédici jegnotka solárního nabijeni ne-funguje. Kontrolky LED se nerozsvítí. | Vadná izolace, prěrušené nebo uvol-něné prípojení kabelů pod napětím. |
| Porucha Możná príćina Návrh Žešení |
| Pokud nemužete chybu rajit, ob-ratte se na autorizovaného ser-visniho zástupce. |
| Zkontrolujte prěkážka a ujistěte se, ze solarní panely nejsou zaú-něny.Přejd'te s vozidlem na vchodnéjsímiasto.Odstrańte nečistoty. |
| Přehřiványí solárních panelú. |
| Jeden solární panel voustavě selhal. |
| Vytáhněte pojistku na rídici Jed-notice solárního nabijeni a zkontrolujte napétí solárního panelu (VoC) na rídici jednotce solárního nabijeni.Zkontrolujte, zda na solárních panelech nejsou mikrotrhiny.Zkontrolujte, zda se solárnípane-ly neodlupují.Vpripadě potřeby vyměnte defektní solární panel. |
| Byl vytrořen zkrat. |
| Pojistka zařizení musí být vymě-něna poté, co byla aktivována nadměrnám proudem (viz kapi-tolu Vyměna pojistky na stráncé 314.)Vyměnu pojistky nochevs pouze kvalifikovaným personálem. |
| Rédici Jednotka solárního nabijeni ne-funguje. Kontrolka stavu domovni ba-terie (B1) blíká Červě. | Pouze u bateri LiFePO4: Není pripo-jen snímač teploty. | Pouze u bateri LiFePO4: Pripojte sní-mač teploty. |
| Rédici Jednotka solárního nabijeni ne-funguje. Dvě kontrolky (B1 a B2) blíkaj Červě. | Vadná pojistka pristroje. | Pojistka zařizení musí být vymě-něna poté, co byla aktivována nadměrnám proudem (viz kapi-tolu Vyměna pojistky na stráncé 314.)Vyměnu pojistky nochevs pouze kvalifikovaným personálem. |
13 Likvidace
Recyklace obalového materiálu: Obalový materiál likvidujte v odpadu určeném k recyklaci.
Recyklace výrobku s nevyměnitelnými bateriemi, dobíjecími bateriemi nebo světelnými zdroji:
- Pokud výrobek obsahuje nevyměnitelné baterie, dobíjecí baterie nebo světelné zdroje, nemusíte je před likvidací odstraňovat.
- Pokud budete chtít výrobek definitivně zlikvidovat, informace o příslušném postupu v souladu s platnými předpisy pro likvidaci vám sdělí místní recyklační středisko nebo specializovaný prodejce. Výrobek lze bezplatně zlikvidovat.
14 Záruka
Na výrobek je poskytována záruka v souladu s platnými zákony. Pokud je výrobek vadný, kontaktujte pobočku výrobce ve vaší zemi nebo svého prodejce (viz dometic.com/dealer).
K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:
- kopii účtenky s datem zakoupení,
- uvedení důvodu reklamace nebo popis vady.
Upozorňujeme, že oprava svépomocí nebo neodborná oprava může ohrozit bezpečnost a vést ke ztrátě záruky.
15 Technické údaje
| SC330 SC480 |
| Maximální napětí solárního panelu (VoC) 32 V | - |
| Doporučený vykon solárního panelu 75 ... 330 Wp 110 ... 480 Wp |
| Vystupné domovné baterie (B1) |
| Jmenovité napětí 12 V | |
| Maximálné nabíjecí proud 20 A 30 A | |
| Minimálné požadovaná kapacita baterie | |
| Olověné s kyselinou 60 Ah 100 Ah | |
| LiFePO4 40 Ah 60 Ah | |
| Minimálné napětí baterie 8 V | - |
| Nabíjení's regulácí teploty Do - | 0,03 V/°C |
| Vystupné startovácí baterie (B2) |
| Jmenovité napětí 12 V | |
| Maximálné nabíjecí proud | 10 A |
| Minimálné napětí baterie 8 V | - |
| Všeobecné technické udaje |
| Maximálí spotřeba proudu v pohotovostním režimu | Ø 6 mA |
| Vnitří pojistka 30 A | |
| Okolní teplota za provozu -20 °C ... 50 °C | |
| Okolní vlhkost Ø 90%, nekondenzujíci | |
| Rozměry 170 mm × 88 mm × 48 mm | |
| Hmotnost 305 g 345 g | |
| Frekvenční pásmo (Wi-Fi) 2,4 GHz pásmo ISM (2400 ... 2484 MHz) |
| Výstupné výkon RF 4 dBm (Bluetooth V5.0 Single Mode LE) |
| Certifikace | CE UK E24
1GR-06/02 483600 |
Společnost Dometic Mobile Power Italy S.r.l. tímto prohlašuje, že rádiové zařízení typu SC330 a SC480 odpovídá požadavkům směrnice 2014/53/EU. Plné znění prohlášení o shodě EU je k dispozici na následující internetové adrese: documents.dometic.com
