GEBRUIKSAANWIJZING SC480 DOMETIC
1 Belangrijke opmerkingen 140 2 Verklaring van de symbolen 140 3 Algemene veiligheidsaanwijzingen 141 4 Doelgroep 144 5 Omvang van de levering 144 6 Accessoires 144 7 Beoogd gebruik 145 8 Technische beschrijving 146 9 Installatie 149 10 Gebruik 156 11 Reiniging en onderhoud 158 12 Problemen oplossen 159 13 Afvoer 160 14 Garantie 161 15 Technische gegevens 161
1 Belangrijke opmerkingen
tijdig op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing MOET bij dit product worden bewaard.
Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Actuele productinformatie vindt u op documents.dometic.com.
2 Verklaring van de symbolen
GEVAAR!
Duidt op een gevaarlijke situatie die, indien deze niet worden voorkomen, leidt tot ernstig letsel of de dood.
WAARSCHUWING!
Duidt op een gevaarlijke situatie die, indien deze niet worden voorkomen, kan leiden tot ernstig letsel of de dood.
VOORZICHTIG!
Duidt op een gevaarlijke situatie die, indien deze niet worden voorkomen, kan leiden tot licht of matig letsel.
LET OP!
Duidt op een situatie die, indien deze niet worden voorkomen, kan leiden tot materiële schade.
3 Algemene veiligheidsaanwijzingen
Neem ook de veiligheidsaanwijzingen en voorschriften van de voertuigfabrikant en erkende werkplaatsen in acht.
WAARSCHUWING! Gevaar voor elektrische schokken.
- Montage en demontage van het toestel mogen alleen door gekwalificeerd personeel worden uitgevoerd.
- Gebruik het toestel niet als het zichtbaar beschadigd is.
- Als het netsnoer van dit toestel beschadigd is, moet het netsnoer worden vervangen om gevaar te voorkomen.
- Dit toestel mag uitsluitend worden gerepareerd door bevoegd personeel. Ondeskundige reparaties kunnen leiden tot aanzienlijke gevaren.
- Als u het toestel demonteert: Maak alle aansluitingen los. Zorg ervoor dat alle in- en uitgangen spanningsvrij zijn.
- Gebruik het toestel niet onder vochtige omstandigheden en dompel het niet onder in een vloeistof. Berg het toestel op op een droge plaats.
- Gebruik uitsluitend door de fabrikant aanbevolen accessoires.
- Bewerk de componenten niet zelf en maak geen aanpassingen.
- Ontkoppel het toestel van de stroomvoorziening:
Voor elke reiniging en elk onderhoud.
Na elk gebruik.

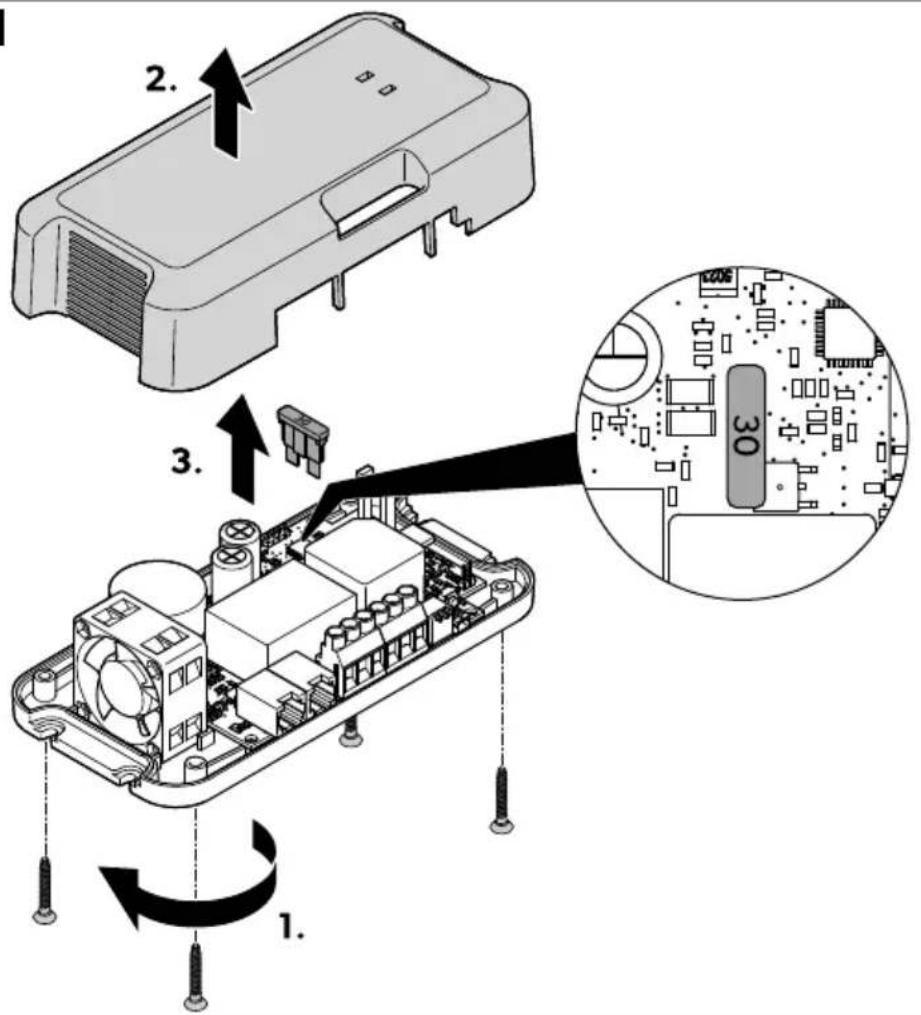

Voor het vervangen van een zekering.
Voor het uitvoeren van elektrische laswerkzaamheden of werkzaamheden aan het elektrische systeem.
WAARSCHUWING! Gevaar voor de gezondheid.
- Dit toestel mag worden gebruikt door kinderen vanaf 8 jaar en ouder, evenals door personen met verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan kennis en ervaring, mits zij onder toezicht staan of geïnstrueerd zijn in het veilig gebruik van het toestel en inzicht hebben in de gevaren die het gebruik ervan met zich meebrengt.
- Elektrische toestellen zijn geen speelgoed. Houd en gebruik het toestel buiten het bereik van zeer jonge kinderen.
- Kinderen moeten onder toezicht staan om te garanderen dat zij niet met het toestel spelen.
- Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
LET OP! Gevaar voor schade
- Controleer voor de ingebruikname of de spanning op het typeplaatje overeenkomt met de aanwezige stroomvoorziening.
- Let erop dat andere voorwerpen geen kortsluiting bij de contacten van het toestel kunnen veroorzaken.
- Let op dat de min- en pluspolen nooit met elkaar in contact komen.
3.1 Het toestel veilig monteren
GEVAAR! Explosiegevaar
Monteer het toestel niet op plaatsen waar gevaar voor gas- of stofexplosie bestaat.
WAARSCHUWING! Gevaar voor letsel
- Het toestel moet zodanig worden gemonteerd en bevestigd, dat het niet naar beneden kan vallen.
- Zorg er bij het opstellen van het toestel voor dat alle kabels veilig zijn bevestigd, om struikelen te voorkomen.
LET OP! Gevaar voor schade
- Plaats het toestel niet in de buurt van warmtebronnen (verwarming, direct zonlicht, gaskachels enz.).
- Monteer het toestel op een droge locatie waar het is beschermd tegen spatwater.
3.2 Veiligheid bij de elektrische aansluiting van het toestel
GEVAAR! Gevaar voor elektrische schokken
Als u aan elektrische installaties werkt, zorg er dan voor dat er iemand in de buurt is die u in geval van nood kan helpen.
WAARSCHUWING! Gevaar voor elektrische schokken
- Neem de aanbevolen kabeldoorsneden in acht.
- Leg de kabels zodanig dat deze niet beschadigd kunnen raken door de deuren of de motorkap. Geplette kabels kunnen tot levensgevaarlijke verwondingen leiden.
LET OP! Gevaar voor schade
- Gebruik holle buizen of leidingdoorvoeren, als leidingen door plaatwanden of andere wanden met scherpe randen geleid moeten worden. Leg de kabel niet los of scherp geknikt.
- Bevestig de kabels op een veilige wijze.
- Trek niet aan de kabels.
3.3 Veiligheid bij het gebruik van het toestel
WAARSCHUWING! Explosiegevaar
- Gebruik het toestel uitsluitend in gesloten, goed geventileerde ruimtes.
- Gebruik het toestel niet onder de volgende omstandigheden: in een zouthoudende, vochtige of natte omgeving, in de buurt van agressieve dampen, in de buurt van brandbare materialen, in explosieve omgevingen.
WAARSCHUWING! Gevaar voor elektrische schokken.
- Houd er rekening mee dat onderdelen van het toestel nog onder spanning kunnen staan, zelfs als de zekering is gesprongen. Maak geen kabels los als het toestel nog in gebruik is.
LET OP! Gevaar voor schade.
- Zorg ervoor dat de luchtinlaten en -uitlaten van het toestel niet afgedekt zijn. Zorg voor goede ventilatie.
- Het toestel mag niet aan regen worden blootgesteld.
3.4 Veiligheid bij de omgang met accu's
WAARSCHUWING! Gevaar voor letsel.
- Accu's kunnen agressieve en bijtende zuren bevatten. Vermijd elk lichamelijk contact met de accuvloeistof. Indien uw huid in aanraking komt met accuvloeistof, was dan het desbetreffende lichaamsdeel grondig met water. Consulteer bij verwondingen door zuren in ieder geval een arts.
- Draag bij het werken met accu's geen metalen voorwerpen zoals horloges of ringen. Loodzuuraccu's kunnen kortsluitstromen veroorzaken, die tot ernstige verbrandingen kunnen leiden.
- Gebruik uitsluitend geïsoleerd gereedschap.
- Draag een veiligheidsbril en veiligheidskleding wanneer u aan accu's werkt. Raak uw ogen niet aan wanneer u aan accu's werkt.
VOORZICHTIG! Explosiegevaar.
- Probeer geen bevroren of defecte accu op te laden. Plaats de accu in een vorstvrije ruimte en wacht tot de accu op omgevingstemperatuur is. Start dan pas de laadprocedure.
- Rook niet, gebruik geen open vuur of veroorzaak geen vonken in de buurt van de motor of een accu.
LET OP! Gevaar voor schade
- Gebruik uitsluitend herlaadbare accu's.
- Voorkom dat metalen onderdelen op de accu vallen. Dit kan leiden tot vonken of kortsluiting van de accu en andere elektrische delen.
- Let bij het aansluiten van de accu op de juiste polariteit.
- Neem de handleidingen in acht van de accufabrikant en van de fabrikant van de installatie of het voertuig waarin de accu wordt gebruikt.
- Als de accu moet worden verwijderd, koppel dan eerst de aardverbinding los. Verbreek alle verbindingen en koppel alle verbruikers van de accu los, voordat u deze verwijdert.
- Bewaar uitsluitend volledig opgeladen accu's. Laad opgeslagen accu's regelmatig op.
- Draag de accu niet aan de polen.
Veiligheidsmaatregelen bij het gebruik van lithium-ion-accu's
VOORZICHTIG! Gevaar voor letsel
Gebruik alleen accu's met geïntegreerd accumanagementsysteem en celbalancering.
LET OP! Gevaar voor schade
- Installeer de accu uitsluitend in omgevingen met een omgevingstemperatuur van ten minste 0°C.
- Voorkom diepe ontlading van de accu's.
Veiligheidsmaatregelen bij het gebruik van loodzuuraccu's
VOORZICHTIG! Gevaar voor de gezondheid
De water-zuuvloeistof in de accu kan verdampen en een zure geur veroorzaken. Gebruik de accu alleen op een goedGeVentileerde plaats.
LET OP! Gevaar voor schade
- De accu is nicht afgedicht. Draai de accu Niet op+zijn Kant of ondersteboven. Plaats de accu op een horizontal oppervlak.
- Controller regelmatig het zuurniveau van open loodzuraccu's.
- Laad diep ontladen loodzuraccu's onmiddelijk op om sulfatering te voorkomen.
4 Doelgroep
De elektrische aansluiting要去en uitgevoerd door een bevoegde elektricien met aantoonbare kennis en vaardigheden met betrekking tot de constructie en werking van elektrische apparatuur en instalaties en die vertrouwd is met de toepasselijk regelgeving van het land waarin de apparatuur要去 den geinstalleerd en/of gebruikt en die een veiligheidstraininge heeft gevolgd om de bevaren te identificeren en te vermijden.
5 Omvang van de levering
| Beschrijving Aantal |
| Laadregelaar voor zonne-energie 1 |
| Temperatuursensor 1 |
| Reservezekering (30 A) 1 |
| WAGO-connector SC330: 1 |
| SC480: 2 |
| Montageschoef 4 |
| Korte handleiding 1 |
| Montagehandleiding en geleuksaanwijzing (alleen digitaal) 1 |
6 Accessoires
| Beschrijving Artikelnr. |
| Touchdisplay TD283 9620013272 |
7 Beoogd gebruik
De laadregelaar voor zonne-energie is bedoeld om de juiste laadspanning van de huishoudaccu te waarborgen wanner deze worden opgeladen door zonnepanelen, door middel van microprocessorgestuurde IUOU-laadprogramma's en om de accu te beschermen gegen overspanning en diepontlading.
Daarnaast zorgt de laadregelaar voor zonne-energie ervoor dat de startaccu voldoende is opgeladen om de motor te konnen starten.
De laadregelaar voor zonne-energie is alleen geschikt voor het reguleren van zonnemodules.
De laadregelaar voor zonne-energie is Niet geschikt voor het reguleren van andere oplaadbronnen.
De laadregelaar voor zonne-energie is bedoeld voor het opladen van de volgende accutypen:
De laadregelaar voor zonne-energie is niet bedoeld voor het opladen van andere typen accu's (bijv. NiCd, NiMH enz.).
De laadregelaar voor zonne-energie is geschikt voor:
- Montage in campers
- Stationair of mobiel gebruik
- Gebruik binnenshuis
De laadregelaar voor zonne-energie is niet geschikt voor:
- Werking op netspanning
- Gebruik buiten
De uitgangsenergie van aangesloten zonnepanelen mag niet hoger zijn dan de maximale uitgangsenergie die in de technische gegevens wordt vermeld.
Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.
Deze handleiding geeft informatie die nodig is voor een correcte installatie en/of correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen.
De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:
- Onjuiste montage of aansluiting, inclusief te hoge spanning
- Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen
- Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
- Gebruik voor andere doeleinden dan beschreven in deze handleiding
Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.
8 Technische beschrijving
Algemene beschrijving
De laadregelaar voor zonne-energie heeft de volgende functies:
- Microprocessorgestuurde IUOU-laadprogramma's met temperatuurcompensatie voor verschillende accutypen, Maximum Power Point Tracking (MPPT)
- Bluetooth-verbinding voor weergave van gegevens en functies in de mobiele app
De laadregelaar voor zonne-energie heeft de volgende beschermingsmechanismen:
- Hoogspanningsbeveiliging
- Laagspanningsbeveiliging
- Bescherming tegen hoge temperaturen
- Bescherming tegen lage temperaturen (alleen LFP-accu's met aangesloten temperatuursensor)
- Beveiliging tegen overlading van de accu (alleen met aangesloten temperatuursensor)
- Beveiliging tegen sperstroom - kortsluitingsbeveiliging
- Bescherming tegen omgekeerde polariteit voor ingangen van zonnepanelen
De temperatuursensor bewaakt de accutemperatuur tijdens het laadproces om de laadspanning te controleren en overeenkomstig aan te passen.
De laadregelaar voor zonne-energie kan via DIP-schakelaars aan de verschillende accutypen van de huishoudaccu worden aangepast.
Optioneel kan het touchdisplay TD283 (accessoire) worden aangesloten voor de weergave van externe gegevens en de voortgang van het laadproces.

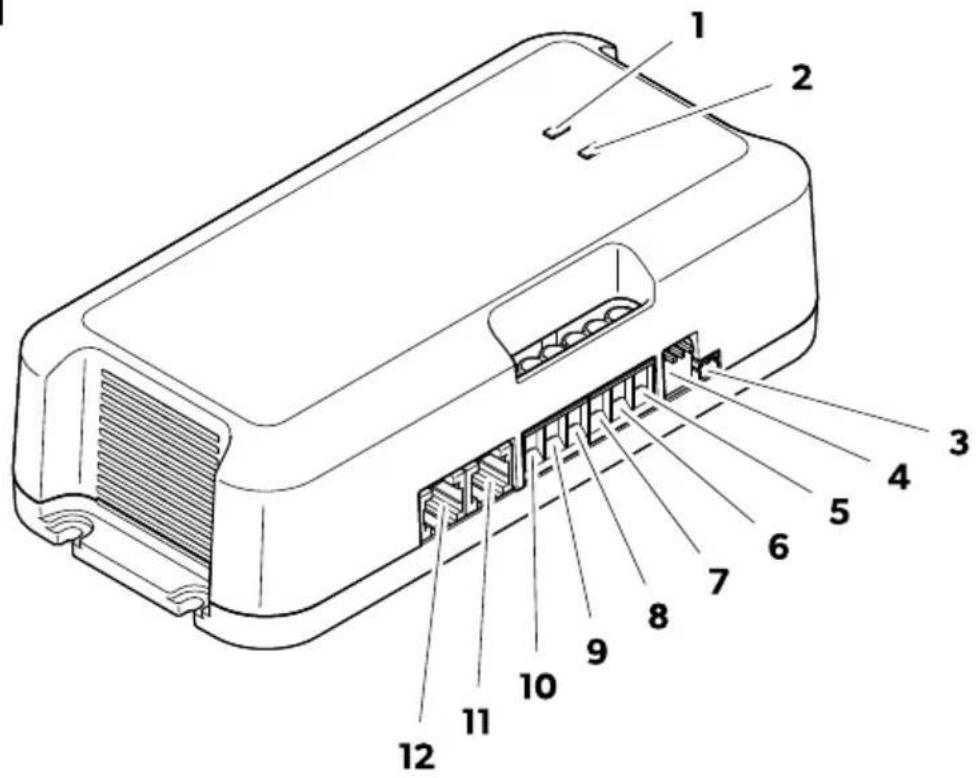

Aansluitingen en bedieningselementen
1
Tabel 67: Aansluitingen en bedieningselementen
| Nr. Beschrijving |
| 1 Statusled van de huishoudaccu (B1) |
| 2 Statusled van de startaccu (B2) |
| 3 Aansluiting op de temperatuursensor |
| 4 DIP-schakelaars voor het instellen van het type huishoudaccu |
| 5 Aansluiting op de pluspool van de startaccu |
| 6 Aansluiting op de pluspool van de huishoudaccu |
| 7 Aansluiting voor pluspool van zonnepaneel 1 |
| 8 Aansluiting voor pluspool van zonnepaneel 2 |
| 9 Aansluiting op de minpool van de huishoudaccu |
| 10 Aansluiting voor minpool van zonnepanelen |
| 11 Aansluiting op het touchdisplay TD283 (accessoires) of CI-BUS |
| 12 Aansluiting op het touchdisplay TD283 (accessoires) of CI-BUS |
NL
Ledlampjes
Tabel 68: Ledlampjes
| Led Status Beschrijving | |
| Aan Accu's volledig opgeladen (100%)Groen |
| Knippert Laadproces | |
| Oranje Knippert Laadproces, spanning < 12 V | |
| Rood Knippert Fout (zie hoofdstuk Problemen oplossen op pagina 159) |

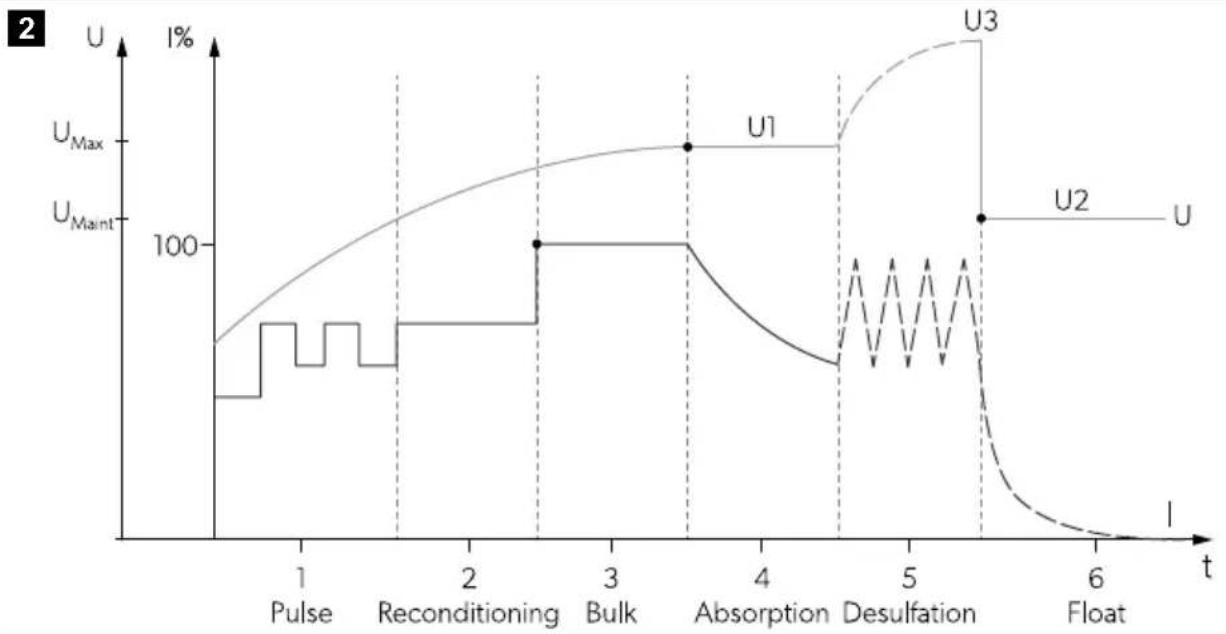

Acculaadfunctie
Een hoofdlaadcyclus van de huishoudaccu wordt gestart nadat de spanning van de huishoudaccu onder de reset-spanning is gedaald.
In de volgende gevallen worden een hoofdlaadcyclus van de startaccu gestart:
- Nadat de spanning van de startaccu onder de lage resetspanning is gedaald (laadfase van de huishoudaccu wordt niet in aanmerking genomen)
- Nadat de spanning van de startaccu onder de lage resetspanning is gedaald wanneer de huishoudaccu zich in de druppellaadfase bevindt (Float)
1: Puls (Pulse)
Bij een spanning tussen 8 en 10,5 V wordt er om de 5 s een stroom geleverd (time-out 4 h).
2: Reconditioneringsfase
Bij een spanning tussen 10,5 V en 12 V wordt er een gereduceerde stroom geleverd (time-out 8 h).
3: Constante-stroomfase (bulk)
Huishoudaccu (B1): Bij een spanning tussen 12 V en U1 (maximale spanning van de geselecteerde laadkarakteristieken) wordt de maximale stroom geleverd. De maximaal geleverde stroom is afhankelijk van het vermogen van de geïnstalleerde zonnepanelen (Wp) en de gebruikte laadregelaar voor zonne-energie:
SC330: 20A SC480: 30A
Startaccu (B2): Bij een spanning tussen 12 V en 14,2 V wordt er een maximale stroom van 10 A geleverd.
4: Constante-spanningsfase (absorption)
Huishoudaccu (B1): Bij een spanning gelijk aan U1 (maximale spanning van de geselecteerde laadkarakteristiek) wordt er een constante spanning geleverd die gelijk is aan U1. De geleverde stroom neemt af zodra de laadtoestand (SoC) van de accu toeneemt. De constante spanningsfase is beperkt afhankelijk van het geselecteerde laadprogramma (zie hoofdstuk Het laadprogramma instellen op pagina 156).
Startaccu (B2): Er wordt een constante spanning van 14,2 V geleverd gedurende 15 min.
5: Desulfatie (Desulphation)
INSTRUCTIE Alleen voor AGM2-accu's als het laadprogramma is geselecteerd (zie hoofdstuk Het laadprogramma instellen op pagina 156).
Huishoudaccu (B1): De stroom pulseert terwijl de accuspanning toeneemt tot U3 om sulfaat uit de loodplaten van de accu te verwijderen en de accucapaciteit te herstellen. Deze fase eindigt nadat U3 is bereikt (time-out 2 uur).
6: Druppellaadfase (float)
Huishoudaccu (B1): De druppellaadfase houdt een constante spanning (U2) aan die gerelateerd is aan de geselecteerde laadkarakteristiek. Zodra de accuspanning tot een bepaalde waarde is gedaald, gaat het toestel weer over op de constante-stroomfase.
Temperatuursensor
Als de temperatuursensor is aangesloten, past de laadregelaar voor zonne-energie de laadspanning (voor loodaccu's) of de laadstroom (voor LFP-accu's) aan aan de gemeten temperatuur van de accu.
Voor loodaccu's: Zonder de temperatuursensor of als de temperatuursensor defect is, wordt de laadspanning aangepast op basis van een referentietemperatuur van 20 °C.
Voor LFP-accu's: Zonder de temperatuursensor werkt de laadregelaar voor zonne-energie niet.
9 Installatie
Montageplaats
Neem de volgende instructies in acht bij de keuze van de montageplaats:
- Plaats het toestel dicht bij de accu's om de aansluitkabel zo kort mogelijk te houden. Zorg ervoor dat het montageoppervlak vlak en stevig is.
- Kies een locatie die goed geventileerd is en beschermd is tegen vocht en stof.
- Houd een afstand van 10 cm aan alle zijden rond het apparaat.
De laadregelaar voor zonne-energie monteren
LET OP! Gevaar voor schade
Controleer voor het boren of er geen elektrische kabels of andere delen van het voertuig door boren, zagen of vijlen beschadigd kunnen raken.
Monteer de laadregelaar voor zonne-energie met de 4 meegeleverde schroeven verticaal op de wand, met de aansluitingen naar beneden gericht.

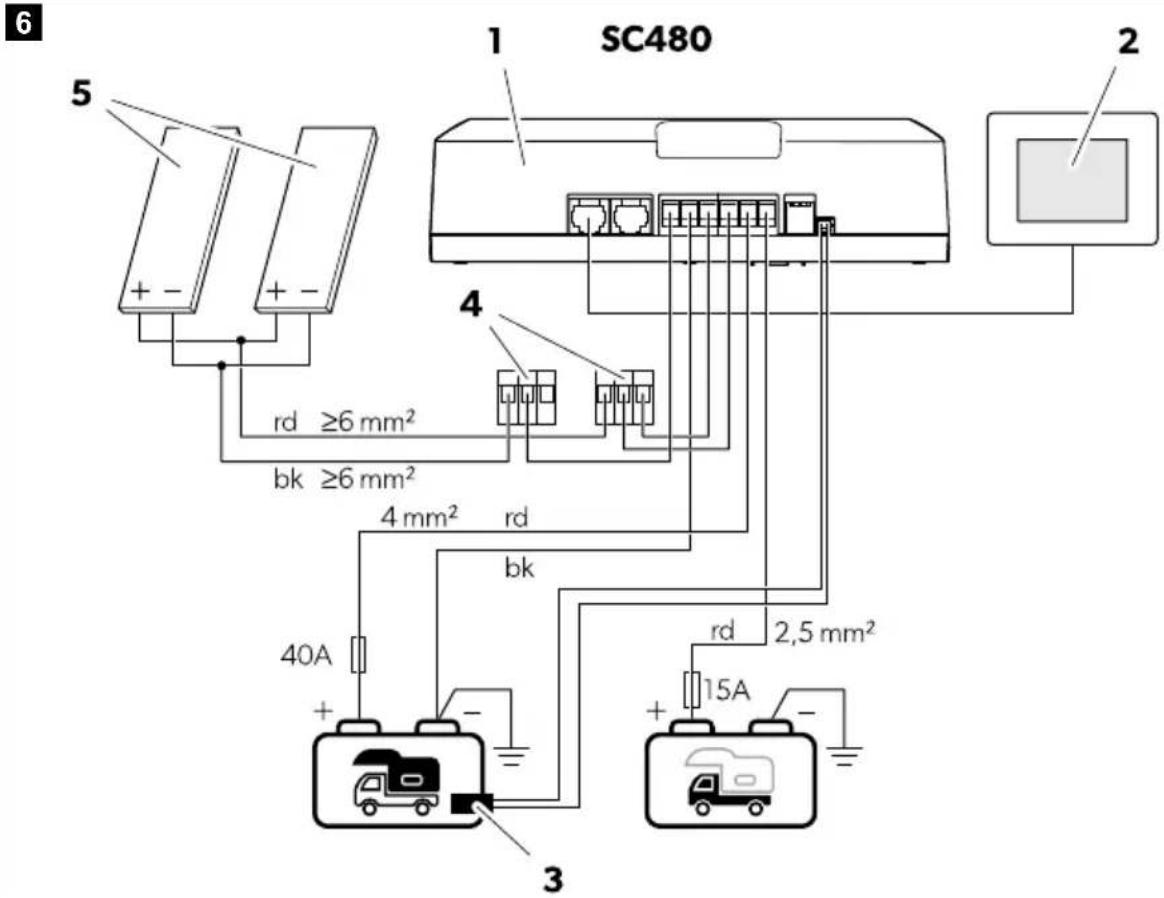

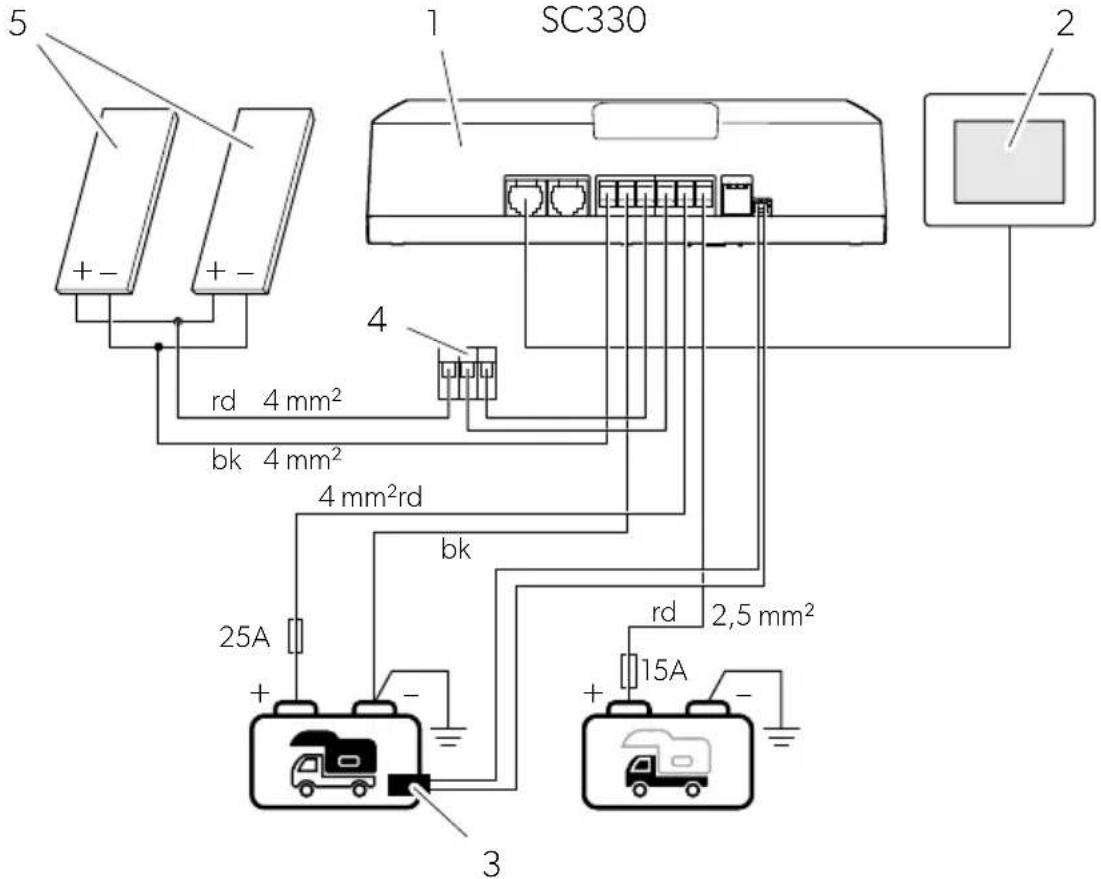

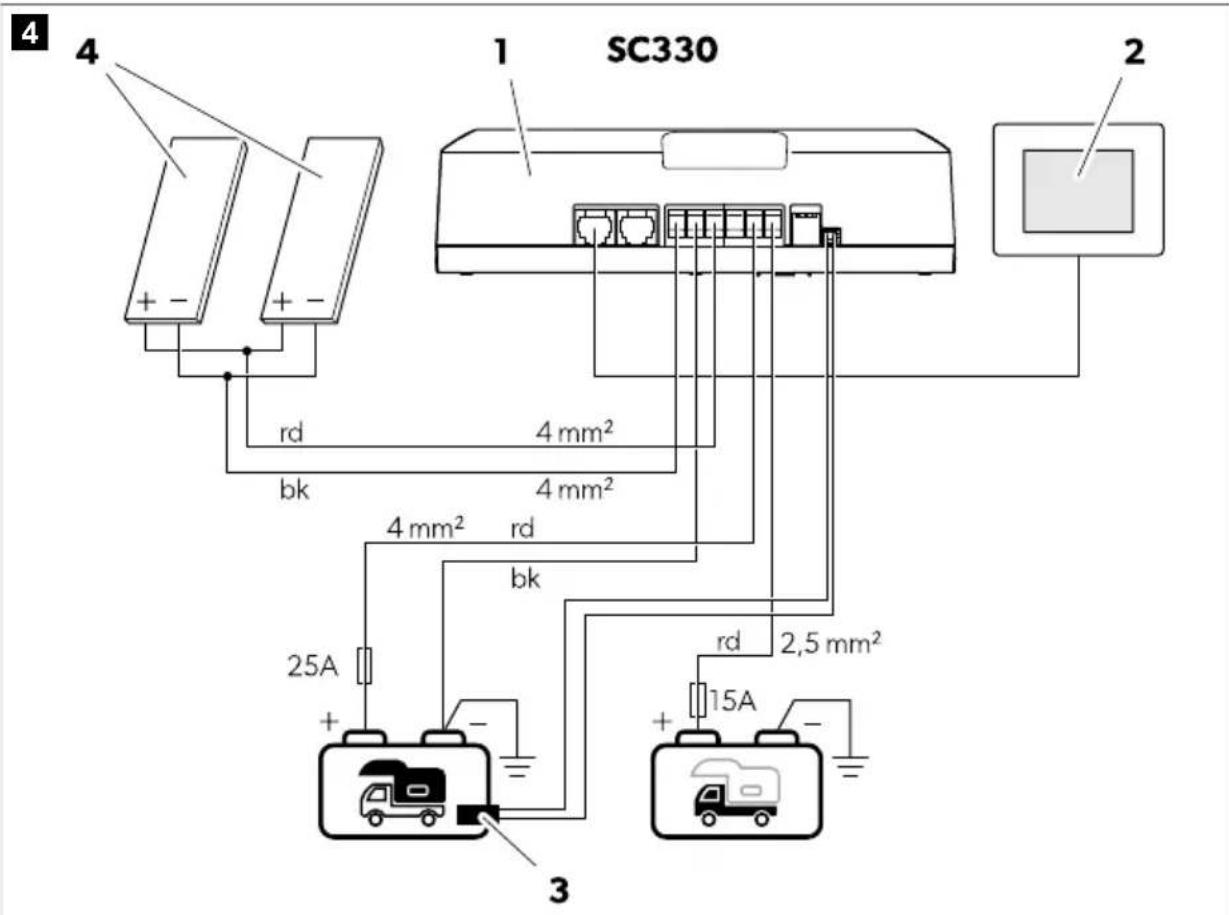

De laadregelaar voor zonne-energie aansluiten
WAARSCHUWING! Gevaar voor elektrische schokken
- Dek alle zonnepanelen tijdens de montage volledig af met ondoorzichtig materiaal om te voorkomen dat er elektriciteit wordt opgewekt.
- Neem de aanbevolen kabeldoorsneden, kabellengtes en zekeringen in acht.
VOORZICHTIG! Brandgevaar
Breng de zekeringen in de buurt van de accu's aan om de kabels te beschermen tegen kortsluiting en mogelijk verschroeien.
LET OP! Gevaar voor schade
Zorg ervoor dat de polariteit niet wordt verwisseld.
- Sluit de minpool van het zonnepaneel niet aan op de aarde (chassis). Gebruik altijd de aansluiting van de laadregelaar voor zonne-energie voor aansluiting op de minpool van zonnepanelen.
Neem de volgende aanwijzingen in acht bij het aansluiten van de laadregelaar voor zonne-energie:
- Sluit de huishoudaccu aan alvorens de zonnepanelen aan te sluiten.
- Gebruik geen adereindhulzen. Strip de kabeluiteinden 10 mm.
- Sluit meerdere zonnepanelen uitsluitend parallel aan en maximaal tot het nominale vermogen van de laadregelaar voor zonne-energie. In het geval van twee of meer accu's is parallelle aansluiting toegestaan als de accu's van hetzelfde type, dezelfde capaciteit en dezelfde leeftijd zijn. Sluit de accu's diagonaal aan.
- Om de interne temperatuur van de accu te meten, sluit u de meegeleverde temperatuursensor aan op de min-pool van de huishoudaccu.
- Gebruik geschikte meetinstrumenten:
Multimeter met gelijkspanningsmeting, 200 V of automatische schaalfunctie
Amperemeter met directe meting (100 A schaal of hoger)
Aansluitvariant A (alleen SC330)
Aansluitvariant voor zonnepaneeluitgangen tot 240 Wp
Ga te werk zoals afgebeeld in afb. 4 op pagina 151 om de laadregelaar voor zonne-energie aan te sluiten.
Tabel 69: Aansluitschema SC330
| Nr. Beschrijving |
| 1 Laadregelaar voor zonne-energie |
| 2 Touchdisplay TD283 (accessoire) |
| 3 Temperatuursensor |
| 4 Zonnepaneel/-panelen |
| Huishoudaccu |
| Startaccu (optioneel) |
Tabel 70: Kleurcodering
Aansluitvariant B (alleen SC330)
Aansluitvariant voor zonnepaneeluitgangen tot 240 Wp
Ga te werk zoals afgebeeld in afb. 5 op pagina 153 om de laadregelaar voor zonne-energie aan te sluiten.
5
Tabel 71: Aansluitschema SC330
| Nr. Beschrijving | |
| 1 Laadregelaar voor zonne-energie | |
| 2 Touchdisplay TD283 (accessoire) | |
| 3 Temperatuursensor | |
| 4 WAGO-connector | |
| 5 Zonnepaneel/-panelen | |
| Huishoudaccu |
| Startaccu (optioneel) |
Tabel 72: Kleurcodering
Aansluitvariant C (alleen SC480)
Ga te werk zoals afgebeeld in afb. 6 op pagina 154 om de laadregelaar voor zonne-energie aan te sluiten.
Tabel 73: Aansluitschema SC480
| Nr. Beschrijving |
| 1 Laadregelaar voor zonne-energie |
| 2 Touchdisplay TD283 (accessoire) |
| 3 Temperatuursensor |
| 4 WAGO-connector |
| 5 Zonnepaneel/-panelen |
| Huishoudaccu |
| Startaccu (optioneel) |
Tabel 74: Kleurcodering
Aansluitvariant D (alleen SC480)
Ga te werk zoals afgebeeld in afb. 7 op pagina 155 om de laadregelaar voor zonne-energie aan te sluiten.
Tabel 75: Aansluitschema SC480
| Nr. Beschrijving |
| 1 Laadregelaar voor zonne-energie |
| 2 Touchdisplay TD283 (accessoire) |
| 3 Temperatuursensor |
| 4 WAGO-connector |
| 5 Zonnepaneel/-panelen |
| Nr. Beschrijving | |
| Huishoudaccu |
| Startaccu (optioneel) |
Tabel 76: Kleurcodering
Het laadprogramma instellen
LET OP! Gevaar voor schade
- Gebruik alleen accu's die geschikt zijn voor de aangegeven laadspanning.
- Gebruik een kleine schroevendraaier om de DIP-schakelaars voorzichtig in de vereiste stand te zetten.
Selecteer het laadprogramma dat geschikt is voor het gebruikte type huishoudaccu op basis van de specificaties van de accufabrikant, de informatie over de laadkarakteristieken (zie hoofdstuk Acculaadfunctie op pagina 148) en de technische gegevens (zie hoofdstuk Technische gegevens op pagina 161). De aangegeven laadtijden zijn van toepassing op een gemiddelde omgevingstemperatuur van 20°C.
Schuif de DIP-schakelaars in de stand die is weergegeven in onderstaande tabel om het laadprogramma in te stellen voor het desbetreffende type huishoudaccu.
Tabel 77: Configuratie van de laadkarakteristiek
| DIP-schakelaar-positie (grijs) | Gewenst laadprogramma DIP-schakelaar-positie (grijs) | Gewenst laadprogramma |
| 123ON | Loodgelaccu's (14,2 V)
• U1: 14,2 V (90 ... 360 min)
• U2: 13,6 V | LiFePO4-accu's (14,4 V)
• U1: 14,4 V (20 ... 60 min)
• U2: 13,8 V |
| 123ON | Loodzururaccu's (14,4 V) of AGM1-accu's (14,4 V)
• U1: 14,4 V (30 ... 240 min)
• U2: 13,6 V | LiFePO4-accu's (14,2 V)
• U1: 14,2 V (30 min)
• U2: 13,6 V |
| 123ON | AGM2-accu's (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V | LiFePO4-accu's (14,6 V)
• U1: 14,6 V (20 ... 60 min)
• U2: 13,8 V |
| 123ON | AGM2-accu's met desulfatie (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V
• U3: 15,7 V | LiFePO4-accu's (14,5 V)
• U1: 14,5 V (30 ... 90 min)
• U2: - |
Systeemcontrole uitvoeren
De laadregelaar voor zonne-energie regelt het opladen van maximaal twee accu's: een huishoudaccu (B1) en een startaccu (B2), met voorrang voor het opladen van de huishoudaccu.
De huishoudaccu wordt opgeladen onder de volgende voorwaarden:
- De aangesloten zonnepanelen leveren een spanning >16 V.
- De accuspanning is >8 V.
De huishoudaccu wordt opgeladen met de geselecteerde karakteristiek (zie hoofdstuk Het laadprogramma instellen op pagina 156).
De startaccu wordt opgeladen onder de volgende voorwaarden:
- De huishoudaccu bevindt zich in een druppellaadfase (float) en de startaccu heeft een spanning van <12,5 V.
- De startaccu heeft gedurende 20 min een spanning < 11,9 V.
Elke laadfase heeft een maximale looptijd, met uitzondering van de druppellaadfase (float), die de laadtoestand (SoC) voortdurend bewaakt en die, indien nodig, een impulsstroom levert om de accu 100% opgeladen te houden.
- Dek alle zonnepanelen af met een ondoorzichtige doek of ondoorzichtig materiaal om te voorkomen dat er elektriciteit wordt opgewekt.
- Schakel eventueel aanwezige andere hulpstroombronnen (bijv. acculaders) uit en koppel deze los. 3. Meet de spanning van de accu's (waarde 1) met de voltmeter.
- Verwijder de afdekking van alle zonnepanelen. Zorg voor direct zonlicht voor optimale prestaties van de zonnepanelen.
- Meet de spanning van de accu's (waarde 2) met de voltmeter. Vergelijk waarde 2 met waarde 1 van de vorige meting.
Waarde 2 moet hoger zijn dan waarde 1.
- Controleer de laadstroom met behulp van de mobiele app, een amperemeter of optioneel het touchdisplay TD283 (accessoire).
De laadregelaar voor zonne-energie kan worden bewaakt en bediend via Bluetooth met een app die u kunt installeren op een compatibel toestel.
Download de Sun Control-app uit de App Store of Google Play:
11 Reiniging en onderhoud
LET OP! Gevaar voor schade
- Reinig het toestel nooit onder stromend water of in afwaswater.
- Gebruik geen scherpe of harde voorwerpen, schurende reinigingsmiddelen of bleekmiddel bij het reinigen. Daardoor kan het toestel beschadigd raken.
Reinig het product af en toe met een vochtige doek. Controleer onder spanning staande kabels regelmatig op beschadigde isolatie, kabelbreuk of losse contacten.
Zekering verrangen
WAARSCHUWING! Gevaar voor elektrische schokken
De zekering van het toestel mag uitsluitend worden verrangen door bevoegd personeel.
Vervang de zekering zoals afgebeeld in afb. 8 op pagina 159. Gebruik de meegeleverde reservezekering.
12 Problemen oplossen
Fout Mogelijke oorzaak Voorstel tot oplossing
De laadregelaar voor zonne-energie werkt niet. De leds gaan niet branden.
Beschadigde isolatie, kabelbreuk of losse contacten van onder spanning staande kabels.
Controleer onder spanning staande kabels op beschadigde isolatie, kabelbreuk of losse contacten. Neem contact op met een erkende klantenservice als u geen fout kunt vinden.
Het zonnesysteem werkt niet correct (laag uitgangsvermogen). Objecten of vuil blokkeren het.
Controleer op obstakels en zorg ervoor dat de zonnepanelen niet worden geblokkeerd door schaduwen. Verplaats het voertuig naar een geschiktere plaats. Verwijder vuil. Laat de zonnepanelen afkoelen.
| Fout Mogelijk oorzaak Voorstel tot oplossing | |
| | ➢ Verplaats het voertuig�n een geschiktereplaats.➢ Zorg voor voldoende luchtcircu-latie rond de zonnepanelen. |
| Een zonnepanel in de reeks is defect. | ➢ Trek de zekering van de laadre-gelaar voor zonne-energie eruit en controllerer de spanning van het zonnepanel (VoC) op de laadregelaar voor zonne-ener-gie.➢ Controller de zonnepanelen op microscheuren.➢ Controller de zonnepanelen op loslatend laminaat.➢ Vervang het defecte zonnepa-neel indien nodig. |
| Er is kortsluiting ontstaan. | ➢ Als de zekering van het toestel is geactiveerd door overstroom, moet deze worden verrangen (zie hoofdstuk Zekering verwan gen op pagina 158).➢ Laat de zekering uitsluitend door bevoegt personeel verwangen. |
| De laadregelaar voor zonne-energie werkt Niet. De statusled van de huis-houdaccu (B1) knippert rood. | Alleen LFP-accu's: temperatuursensor is Niet aangesloten. | Alleen LFP-accu's: sluit de temperatuursensor aan. |
| De laadregelaar voor zonne-energie werkt Niet. De twee leds (B1 en B2) knipperen rood. | Toestelzekering is defect. | ➢ Als de zekering van het toestel is geactiveerd door overstroom, moet deze worden verrangen (zie hoofdstuk Zekering verwan gen op pagina 158).➢ Laat de zekering uitsluitend door bevoegt personeel verwangen. |
13 Afvoer
Verpakkingsmaterialen recyclen: Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken.
Producten met niet-vervangbare batterijen, oplaadbare batterijen of lichtbronnen recyclen:
- Als het product niet-vervangbare batterijen, oplaadbare batterijen of lichtbronnen bevat, hoeft u die niet te verwijderen voordat u het product afvoert.
- Als u het product definitief weg wilt doen, vraag dan bij het dichtstbijzijnde afvalverwerkingsbedrijf of uw dealer naar de betreffende afvoervorschriften.
- Het product kan gratis worden afgevoerd.
14 Garantie
De wettelijke garantieperiode is van toepassing. Neem contact op met de vestiging van de fabrikant in uw land (zie dometic.com/dealer) of met uw dealer als het product defect is.
Stuur voor de afhandeling van reparaties of garantie volgende documenten mee:
- Een kopie van de factuur met datum van aankoop
- De reden voor de claim of een beschrijving van de fout
Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.
| SC330 SC480 |
| Maximale spanning zonnepaneel (VoC) 32 V | - |
| Aanbevolen uitgangsvermögen zonnepaneel 75 ... 330 Wp 110 ... 480 Wp |
| Uitgang huishoudaccu (B1) |
| Nominale spanning 12 V | |
| Maximum laadspanning 20 A 30 A | |
| Minimaal vereiste accucapaciteit | |
| Loodzuur 60 Ah 100 Ah | |
| LFP 40 Ah 60 Ah | |
| Minimale accuspanning 8 V | - |
| Temperatuurafhankelijk opladen Tot - | 0,03 V/°C |
| Uitgang startaccu (B2) |
| Nominale spanning 12 V | |
| Maximum laadspanning | 10 A |
| Minimale accuspanning 8 V | - |
| Algemene technische gegevens |
| Maximaal stroomverbruik in stand-by | Ø 6 mA |
| Interne zekering | 30 A |
| Omgevingstemperatuur voor bedrijf | -20 °C ... 50 °C |
| Omgevingsvochtigheid | Ø 90%, Niet-condenserend |
| Afmetingen | 170 mm × 88 mm × 48 mm |
| Gewicht | 305 g 345 g |
| Frequentieband (Wi-Fi) | 2,4 GHz ISM-band (2400 ... 2484 MHz) |
| RF-uitgangsvermögen | 4 dBm (Bluetooth V5.0 Single Mode LE) |
NL
| SC330 SC480 |
| Certificering | CE UK CA E24
1GR-06/02 4836 00 |
Hierbij verklaart Dometic Mobile Power Italy S.r.l. dat de radioapparatuur type SC330 en SC480 voldoen aan de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: documents.dometic.com
Dansk
Apraksts Atsaues nr.
TD283 skarienekrans 9620013272
