MANUAL DE UTILIZARE SC480 DOMETIC
2 Explicația simbolurilor
PERICOL!
Indică o situație periculoasă care, dacă nu este evitată, va provoca moartea sau răni grave.
AVERTIZARE!
Indică o situație periculoasă care, dacă nu este evitată, poate provoca moartea sau răni grave.
PRECAUȚIE!
Indică o situație periculoasă care, dacă nu este evitată, poate provoca răni minore sau medii.
ATENȚIE!
Indică o situație care, dacă nu este evitată, poate duce la pagube materiale.
3 Indicații generale privind siguranța
De asemenea, respectați instrucțiunile de siguranță și specificațiile producătorului vehiculului și ale atelierelor autorizate.
AVERTIZARE! Pericol de electrocutare
- Instalarea și demontarea pot fi efectuate numai de către personal calificat.
- În cazul în care prezintă defecțiuni vizibile, nu este permisă punerea aparatului acestuia în funcțiune.
- În cazul în care cablul de alimentare al acestui dispozitiv este deteriorat, acesta trebuie înlocuit pentru a preveni problemele de siguranță.
- Lucrările de reparație la nivelul acestui aparat pot fi efectuate exclusiv de către specialiști. Reparațiile necorespunzătoare pot duce la riscuri considerabile.
- Dacă dezasamblați dispozitivul: deconectați toate conexiunile. Asigurați-vă că nu este prezentă tensiune la niciuna dintre intrări și ieșiri.
- Nu folosiți dispozitivul în condiții de umezeală și nu îl scufundați în niciun lichid. A se depozita într-un loc uscat.
- Folosiți doar accesorii care au fost recomandate de producător.
- Nu modificați sau adaptați nicio componentă în niciun fel.
- Deconectați dispozitivul de la sursa de alimentare:
înainte de fiecare curățare și întreținere
după folosire

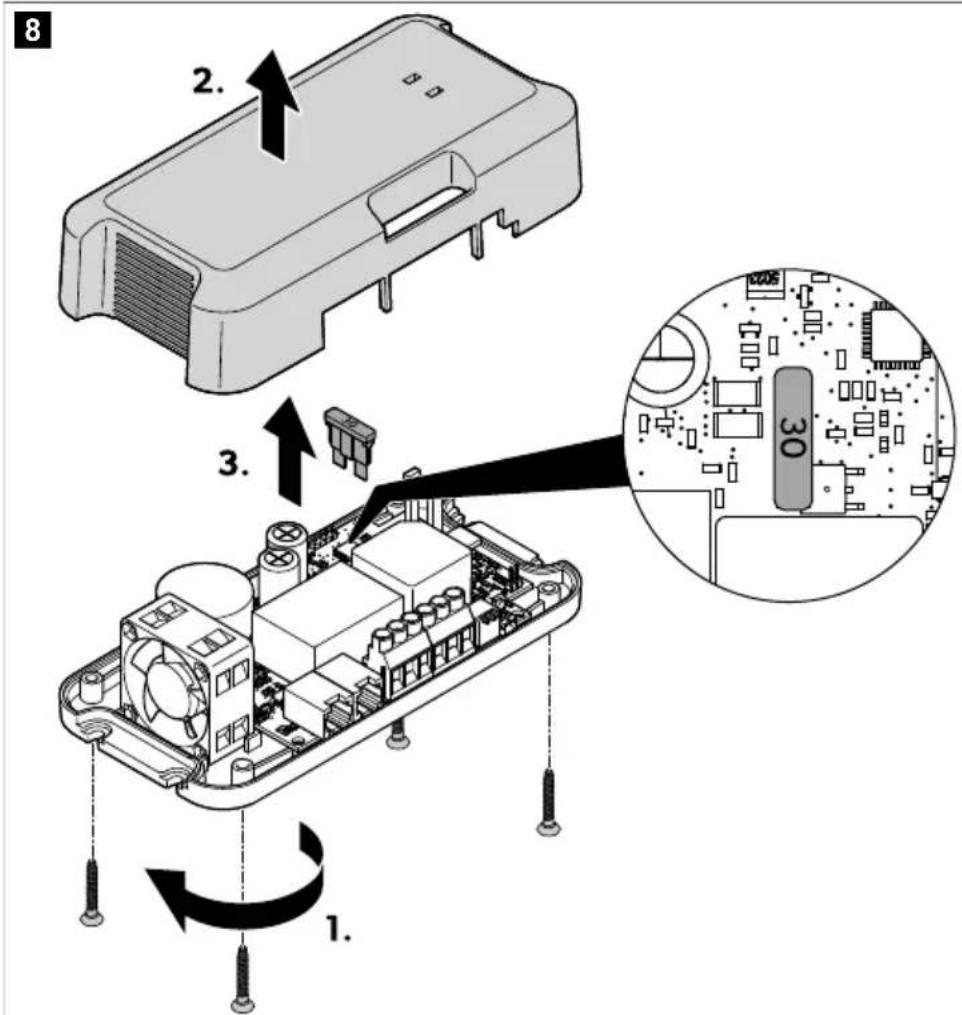

înainte de a schimba o siguranță
înainte de a efectua lucrări de sudură electrică sau lucrări la sistemul electric
AVERTIZARE! Pericol pentru sănătate
- Acest dispozitiv poate fi folosit de copii cu vârsta de 8 ani și mai mari și de către persoane cu capacități fizice, senzoriale sau mentale reduse sau de către persoane lipsite de experiență și cunoștințe, dacă acestea au fost supravegheate și instruite cu privire la utilizarea dispozitivului în condiții de siguranță și înțeleg riscurile pe care le implică.
- Aparatele electrice nu reprezintă jucării pentru copii! Păstrați și folosiți întotdeauna dispozitivul la distanță de copii mici.
- Copiii trebuie supravegheați pentru a nu se juca cu aparatul.
- Curățarea și operațiunile de întreținere nu trebuie efectuate de copii fără supraveghere.
ATENȚIE! Pericol de defectare
- Înainte de pornire, asigurați-vă că indicatorul tensiunii de pe eticheta de tip coincide cu cea a sursei de alimentare.
- Asigurați-vă că alte obiecte nu pot provoca un scurtcircuit la contactele dispozitivului.
- Asigurați-vă că polii negativi și pozitivi nu intră niciodată în contact.
3.1 Instalarea în siguranță a dispozitivului
PERICOL! Pericol de explozie
Nu montați niciodată dispozitivul în zone în care există risc de explozii de gaz sau pulberi.
AVERTIZARE! Risc de vătămare
Dispozitivul trebuie montat și fixat astfel încât să nu poată cădea. - Când amplasați dispozitivul, asigurați-vă că toate cablurile sunt fixate corespunzător pentru a evita orice formă de pericol de împiedicare.
ATENȚIE! Pericol de defectare
- Nu amplasați dispozitivul lângă surse de căldură (încălzitoare, lumină directă a soarelui, cuptoare cu gaz etc.). Montați dispozitivul într-un loc uscat, unde este protejat împotriva stropilor de apă.
3.2 Siguranța la conectarea electrică a dispozitivului
PERICOL! Pericol de electrocutare
Dacă lucrați la sisteme electrice, asigurați-vă că există cineva în apropiere care vă poate ajuta în caz de urgență.
AVERTIZARE! Pericol de electrocutare
- Respectați secțiunile transversale de cablu recomandate.
- Dispuneți cablurile astfel încât să nu poată fi deteriorate de uși sau capotă. Cablurile strivite pot duce la vătămări corporale grave.
ATENȚIE! Pericol de defectare
- Folosiți canale sau tuburi de cablu dacă este necesar, pentru a traversa panouri metalice sau alte panouri cu margini ascuțite.
- Nu dispuneți cablul astfel încât să fie slăbit sau puternic îndoit.
- Prindeți bine cablurile.
- Nu trageți de cabluri.
3.3 Securitatea la exploatarea aparatului
AVERTIZARE! Pericol de explozie
- Folosiți dispozitivul doar în încăperi închise, bine aerisite.
- Nu folosiți dispozitivul în următoarele condiții: în medii sărate, ude sau umede, în apropierea aburilor corozivi, în apropierea materialelor combustibile, în zone în care există pericol de explozie
AVERTIZARE! Pericol de electrocutare
- Rețineți că unele părți ale dispozitivului pot conduce în continuare tensiunea, chiar dacă siguranța s-a ars.
- Nu deconectați niciun cablu atunci când dispozitivul este încă în uz.
ATENȚIE! Pericol de defectare
- Asigurați-vă că admisiile și evacuările de aer ale dispozitivului nu sunt acoperite.
- Asigurați o bună aerisire.
- Aparatul nu trebuie expus ploii.
3.4 Măsuri de siguranță la manipularea bateriilor
AVERTIZARE! Risc de vătămare
- Bateriile conțin acizi agresivi și caustici. Evitați contactul lichidului de baterie cu corpul dumneavoastră. Dacă pielea dumneavoastră intră în contact cu lichidul de baterie, spălați temeinic cu apă acea parte a corpului. Dacă suferiți răni de la acizi, contactați imediat un medic.
- Când lucrați la baterii, nu purtați niciun obiect metalic, cum ar fi ceasurile sau inelele. Bateriile cu plumb-acid pot provoca scurtcircuite, care pot provoca vătămări corporale grave.
- Folosiți doar unelte izolate.
- Purtați ochelari și îmbrăcăminte de protecție atunci când lucrați la baterii. Nu vă atingeți ochii când lucrați la baterii.
PRECAUȚIE! Pericol de explozie
- Nu încercați niciodată să încărcați o baterie înghețată sau defectă. Amplasați bateria într-o zonă fără îngheț și așteptați până când bateria s-a aclimatizat la temperatura ambiantă. Apoi începeți procesul de încărcare.
- Nu fumați, nu folosiți o flacără deschisă și nu provocați scântei în apropierea motorului sau a unei baterii.
ATENȚIE! Pericol de defectare
- Folosiți doar baterii reîncărcabile.
- Nu lăsați piese metalice să cadă pe baterie. Acest lucru poate provoca scântei sau poate scurtcircuita bateria și alte piese electrice.
- Asigurați-vă că polaritatea este corectă atunci când conectați bateria.
- Respectați instrucțiunile producătorului bateriei și pe cele ale producătorului sistemului sau vehiculului în care este folosită bateria.
- Dacă bateria trebuie scoasă, deconectați mai întâi legătura la masă. Deconectați toate conexiunile și toți consumatorii de la baterie înainte de a o scoate.
- Depozitați doar baterii încărcate complet. Reîncărcați regulat bateriile depozitate.
- Nu transportați bateria susținând-o de borne.
Măsuri de siguranță la manipularea bateriilor cu litiu
PRECAUȚIE! Risc de vătămare
Folosiți numai baterii cu sistem integrat de gestionare a bateriei și echilibrare a elementelor de baterie.
ATENȚIE! Pericol de defectare
- Instalați bateria numai în medii cu o temperatură ambientă de cel puțin 0°C.
- Evitați descărcarea profundă a bateriilor.
Măsuri de siguranță la manipularea bateriilor plumb-acid
PRECAUȚIE! Pericol pentru sănătate
Lichidul apă-acid din interiorul bateriei se poate evapora și provoca un miros acid. Folosiți bateria numai într-o zonă bine aerisită.
ATENȚIE! Pericol de defectare
- Bateria nu este sigilată. Nu întoarceți bateria pe o parte sau cu susul în jos. Amplasați bateria pe o suprafață orizontală.
- În cazul bateriilor plumb-acid deschise, verificați regulat nivelul de acid.
- Reîncărcați imediat bateriile plumb-acid descărcate profund, pentru a evita sulfatarea.
4 Categoria vizată
Sursa de alimentare electrică trebuie conectată de către un electrician calificat, cu abilități și cunoștințe dovedite cu privire la structura și funcționarea echipamentelor și instalațiilor electrice, care este familiarizat cu reglementările aplicabile ale țării în care echipamentul urmează să fie instalat și/sau folosit și a beneficiat de formare în domeniul siguranței, pentru identificarea și evitarea pericolelor asociate.
5 Domeniul de livrare
| Denumire Numărul |
| Controller de incărcare fotovoltaică 1 |
| Senzor de temperatură 1 |
| Siguranta de rezenvă (30 A) 1 |
| Conector WAGO SC330: 1 |
| SC480: 2 |
| Śrub de montare 4 |
| Manual scurt de'utilizare 1 |
| Manual de instalare și de'utilizare (numai digital) 1 |
6 Accesorii
Denumire Nr. art.
Afișaj tactil TD283 9620013272
7 Domeniul de utilizare
Încărcătorul fotovoltaic este prevăzut să asigure tensiunea de încărcare corectă a bateriei staționare atunci când este încărcată de la panouri fotovoltaice, folosind programe de încărcare IUoU controlate prin microprocesor, și să protejeze bateria împotriva supratensiunii și descărcării profunde.
În plus, încărcătorul fotovoltaic garantează un nivel de încărcare suficient al bateriei de pornire, pentru a asigura pornirea motorului.
Încărcătorul fotovoltaic este adecvat numai pentru controlarea panourilor fotovoltaice.
Încărcătorul fotovoltaic nu este adecvat pentru controlarea altor surse de încărcare.
Încărcătorul fotovoltaic este destinat încărcării următoarelor tipuri de baterii:
Baterii plumb-acid, baterii plumb-gel, baterii cu separator de sticlă (AGM), baterii LiFePO4
Încărcătorul fotovoltaic nu este destinat încărcării altor tipuri de baterii (de ex., NiCd, NiMH etc.).
Încărcătorul fotovoltaic este adecvat pentru:
- Instalare în vehicule de agrement
- Folosire staționară sau mobilă
- Folosire la interior
Încărcătorul fotovoltaic nu este adecvat pentru:
- Funcționare de la rețea electrică
- Folosire la exterior
Randamentul energetic al panourilor fotovoltaice conectate nu trebuie să depășească randamentul maxim menționat în datele tehnice.
Acest produs este potrivit numai pentru scopul și utilizarea prevăzute în conformitate cu aceste instrucțiuni.
Acest manual oferă informații necesare pentru instalarea și/sau utilizarea corectă a produsului. Instalarea defectuoasă și/sau utilizarea sau întreținerea necorespunzătoare vor avea ca rezultat performanțe nesatisfăcătoare și o posibilă defectare.
Producătorul nu își asumă nicio răspundere pentru orice vătămare sau deteriorare a produsului - rezultate din:
- Asamblarea sau conectarea incorectă, inclusiv supratensiunea
- Întreținerea sau utilizarea pieselor de schimb, altele decât piesele de schimb originale furnizate de producător
- Modificări aduse produsului fără aprobarea explicită din partea producătorului
- Utilizarea în alte scopuri decât cele descrise în manual!
Domicic își rezervă dreptul de a modifica aspectul și specificațiile produsului.
8 Descriere tehnică
Descriere generală
Încărcătorul fotovoltaic oferă următoarele funcții:
- Programe de încărcare controlate prin microprocesor, compensate pentru temperatură, pentru diverse tipuri de baterii
- Urmărirea vârfului maxim de putere (MPPT)
- Conexiune Bluetooth pentru date și afișare a funcțiilor în aplicația mobilă
RO
Încărcătorul fotovoltaic dispune de următoarele mecanisme de protecție:
- Protecție la înaltă tensiune
- Protecție la joasă tensiune
- Protecție la temperatură ridicată
- Protecție la temperatură scăzută (numai baterii LiFePO4 cu senzor de temperatură conectat)
- Protecție la supraîncărcarea bateriei (numai cu senzor de temperatură conectat)
- Protecție la curent invers
- Protecție la scurtcircuit
- Protecție la polaritate inversă pentru intrările panourilor fotovoltaice
Senzorul de temperatură monitorizează temperatura bateriei în timpul procesului de încărcare, pentru a controla și regla tensiunea de încărcare în consecință.
Încărcătorul fotovoltaic poate fi adaptat la diverse tipuri de baterii staționare cu ajutorul comutatoarelor DIP.
Opțional, afișajul tactil TD283 (accesoriu) poate fi conectat pentru afișarea datelor externe și progresul procesului de încărcare.

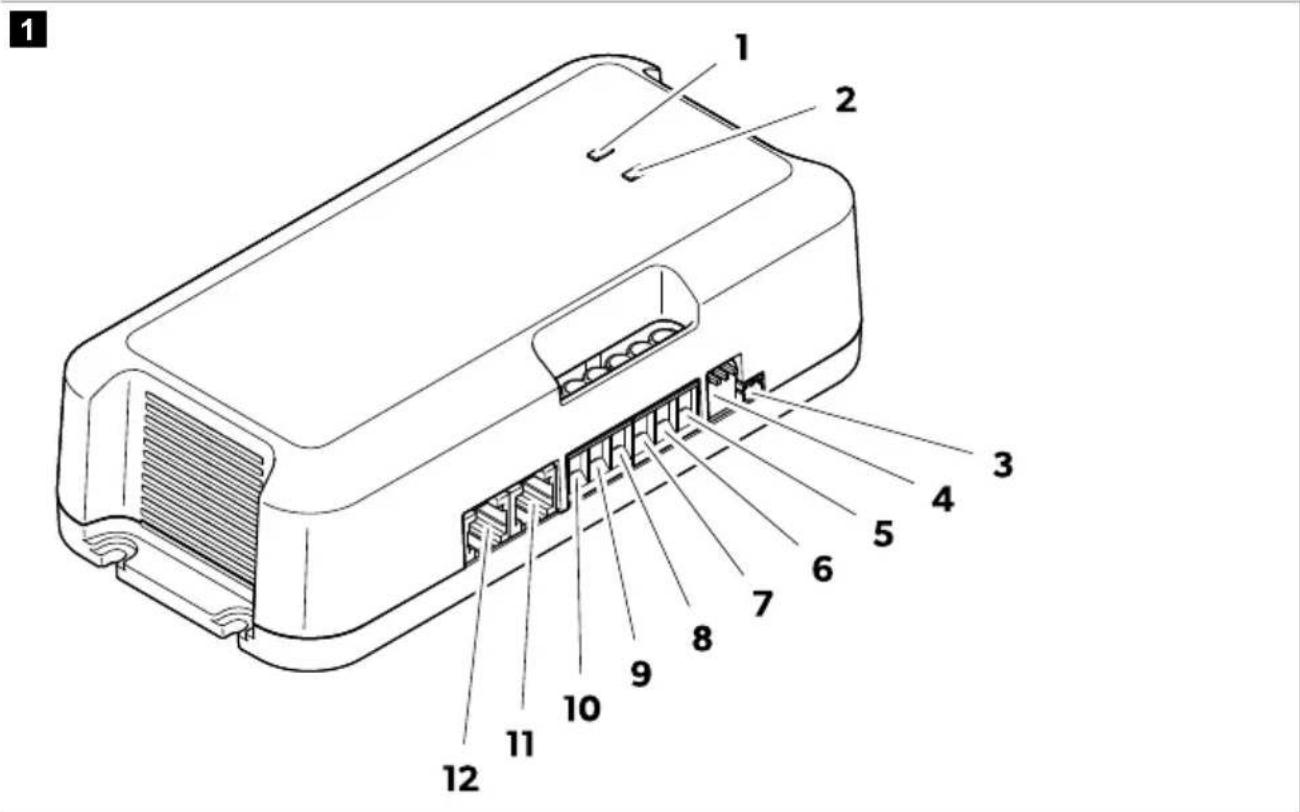

Conexiuni și comenzi
Tabel 199. Conexiuni și comenzi
| Poz. Denumire |
| 1 LED de stare al bateriei stationare (B1) |
| 2 LED de stare al bateriei de pornography (B2) |
| 3 Conexiune cu senzorul de temperatură |
| 4 Comutatoare DIP pentru setarea tipului de baterie staționară |
| 5 Conexiune la polul positiv al bateriei de pornire |
| 6 Conexiune la polul positiv al bateriei stațonare |
| 7 Conexiune la polul positiv al panoului fotovoltaic 1 |
| 8 Conexiune la polul positiv al panoului fotovoltaic 2 |
| 9 Conexiune la polul negativ al bateriei stațonare |
| 10 Conexiune la polul negativ al panourilor fotovoltaice |
| 11 Conexiune cu afișajul tactil TD283 (accesorii) sau CI-BUS |
| 12 Conexiune cu afișajul tactil TD283 (accesorii) sau CI-BUS |
Indicatoare cu LED
Tabel 200. Indicatoare cu LED
| LED Stare Denumire | | |
| Pornit Bateriile sunt înărcate complet (100%)Verde |
| Intermitent Proces de înărcare |
| Portocaliu Intermitent Proces de înărcare, tensiune < 12 V |
| Roșu Intermitent Eroare (consultați capitului Remecierea defecciunilor pagină 424) |

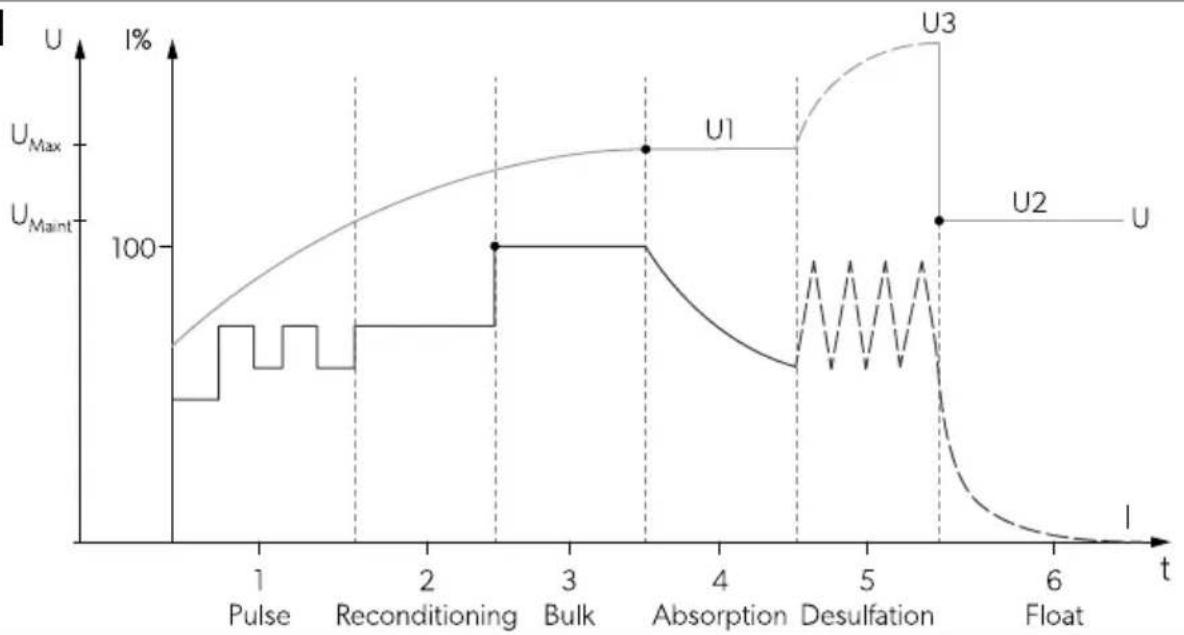

Funcția de încărcare a bateriei
Un ciclu principal de încărcare al bateriei staționare este inițiat după ce tensiunea bateriei staționare a scăzut sub tensiunea de resetare.
Un ciclu principal de încărcare al bateriei de pornire este inițiat în următoarele situații:
- După scăderea sub tensiunea de resetare scăzută a bateriei de pornire (faza de încărcare a bateriei staționare nu este luată în calcul)
- După scăderea sub tensiunea de resetare a bateriei de pornire atunci când bateria staționară este în faza de încărcare lentă (flotantă)
1: Impuls
Cu o tensiune între 8 și 10,5 V, o intensitate redusă a curentului va fi trimisă la fiecare 5 s (așteptare 4 h).
2: Faza de recondiționare
Cu o tensiune între 10,5 V și 12 V, o intensitate redusă a curentului va fi trimisă (așteptare 8 h).
3: Faza de intensitate a curentului constantă (grup)
Baterie staționară (B1): Cu o tensiune între 12 V și U1 (tensiunea maximă a curbei de încărcare selectate), va fi trimisă o intensitate a curentului maximă. Intensitatea curentului maximă trimisă depinde de puterea panourilor fotovoltaice instalate (Wp) și de încărcătorul fotovoltaic folosit:
SC330: 20A, SC480: 30A
Baterie de pornire (B2): Cu o tensiune între 12 V și 14,2 V, va fi trimisă o intensitate a curentului maximă de 10 A.
4: Faza de tensiune constantă (absorbție)
Baterie staționară (B1): Cu tensiunea bateriei egală cu U1 (tensiunea maximă a curbei de încărcare selectate), va fi trimisă o tensiune constantă egală cu U1. Intensitatea trimisă a curentului va scădea când nivelul de încărcare (SoC) al bateriei crește. Faza de tensiune constantă este limitată în funcție de programul de încărcare selectat (consultați capitolul Setarea programului de încărcare, pagina 422).
Baterie de pornire (B2): O tensiune constantă de 14,2 V va fi trimisă pentru 15 min.
5: Desulfatare
INDICAȚIE: Numai pentru baterii AGM2, dacă este selectat programul de încărcare (consultați capitolul Setarea programului de încărcare, pagina 422).
Baterie staționară (B1): Se trimit impulsuri de curent în timp ce tensiunea bateriei crește la U3 pentru a îndepărta sulful de pe plăcile de plumb ale bateriei și a restabili capacitatea bateriei. Această fază se încheie după ce este atinsă U3 (așteptare 2 h).
Baterie staționară (B1): Faza de încărcare lentă menține o tensiune constantă (U2) în raport cu curba de încărcare selectată. Imediat ce tensiunea bateriei a scăzut la o anumită valoare, dispozitivul reintră în faza de intensitate a curentului constantă.
Senzor de temperatură
Cu senzorul de temperatură conectat, încărcătorul fotovoltaic adaptează tensiunea de încărcare (pentru baterii cu plumb) sau intensitatea curentului de încărcare (pentru baterii LiFePO4), conform temperaturii măsurate la baterie.
Pentru baterii cu plumb: Fără senzorul de temperatură conectat sau dacă senzorul de temperatură este defect, tensiunea de încărcare este la valoarea de referință de 20°C.
Pentru baterii LiFePO4: Fără senzorul de temperatură conectat, încărcătorul fotovoltaic nu funcționează.
9 Instalare
Locul de instalare
La alegerea unui loc de instalare, respectați următoarele instrucțiuni:
- Instalați dispozitivul în apropierea bateriilor, astfel încât cablul de conectare la baterii să fie cât mai scurt posibil.
- Asigurați-vă că suprafața de montare este stabilă și plană.
- Alegeți un loc bine aerisit și protejat de umezeală și de praf.
- Păstrați o distanță de 10 cm în toate direcțiile în jurul dispozitivului.
Instalarea încărcătorului fotovoltaic
ATENȚIE! Pericol de defectare
Înainte de a executa găuri, asigurați-vă că nu pot fi deteriorate cabluri sau alte piese ale vehiculului prin găurire, debitare sau pilire.

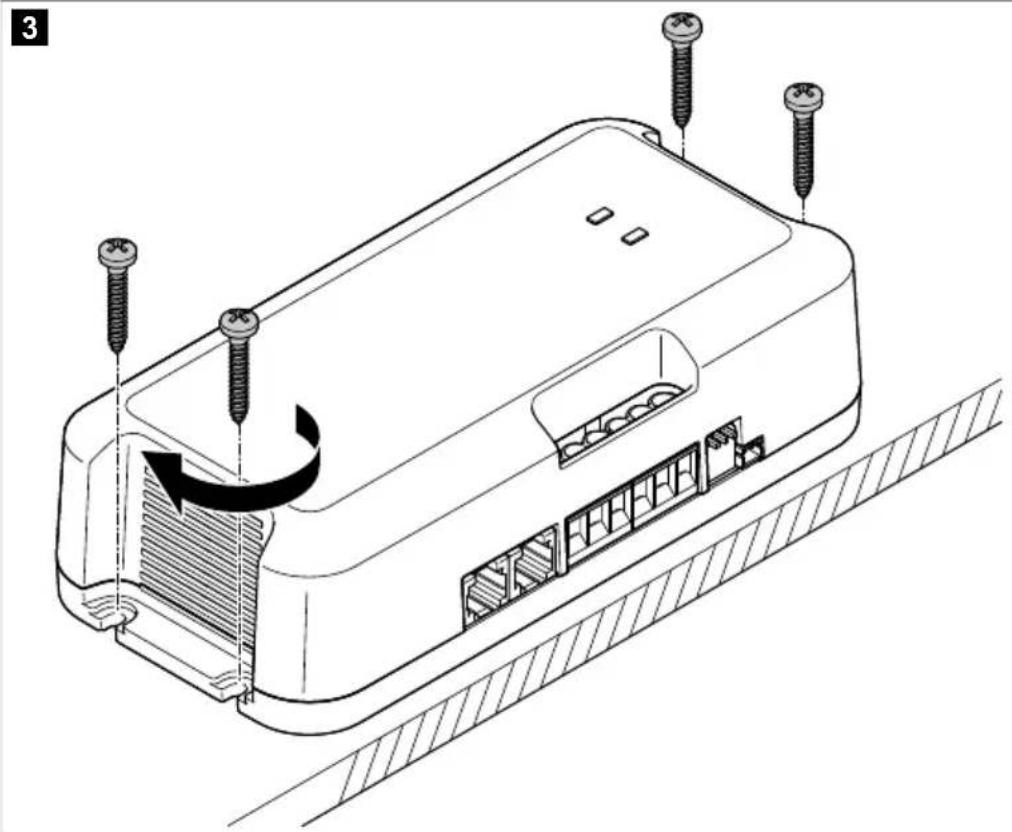

Montați încărcătorul fotovoltaic cu cele 4 șuruburi furnizate, vertical, pe un perete, cu bornele îndreptate în jos.
Conectarea încărcătorului fotovoltaic
AVERTIZARE! Pericol de electrocutare
- Acoperiți complet toate panourile fotovoltaice cu un material opac în cursul instalării pentru a preveni generarea electricității.
- Respectați secțiunile transversale de cabluri, lungimile de cablu și siguranțele recomandate.
PRECAUȚIE! Pericol de incendiu
Amplasați siguranțele în apropiere de baterii, pentru a proteja cablurile de scurtcircuite și posibile arderi.
ATENȚIE! Pericol de defectare
- Nu inversați polaritatea.
- Nu conectați borna negativă a panoului fotovoltaic la masă (șasiu). Folosiți întotdeauna borna încărcătorului fotovoltaic pentru conectare la polul negativ al panourilor solare.

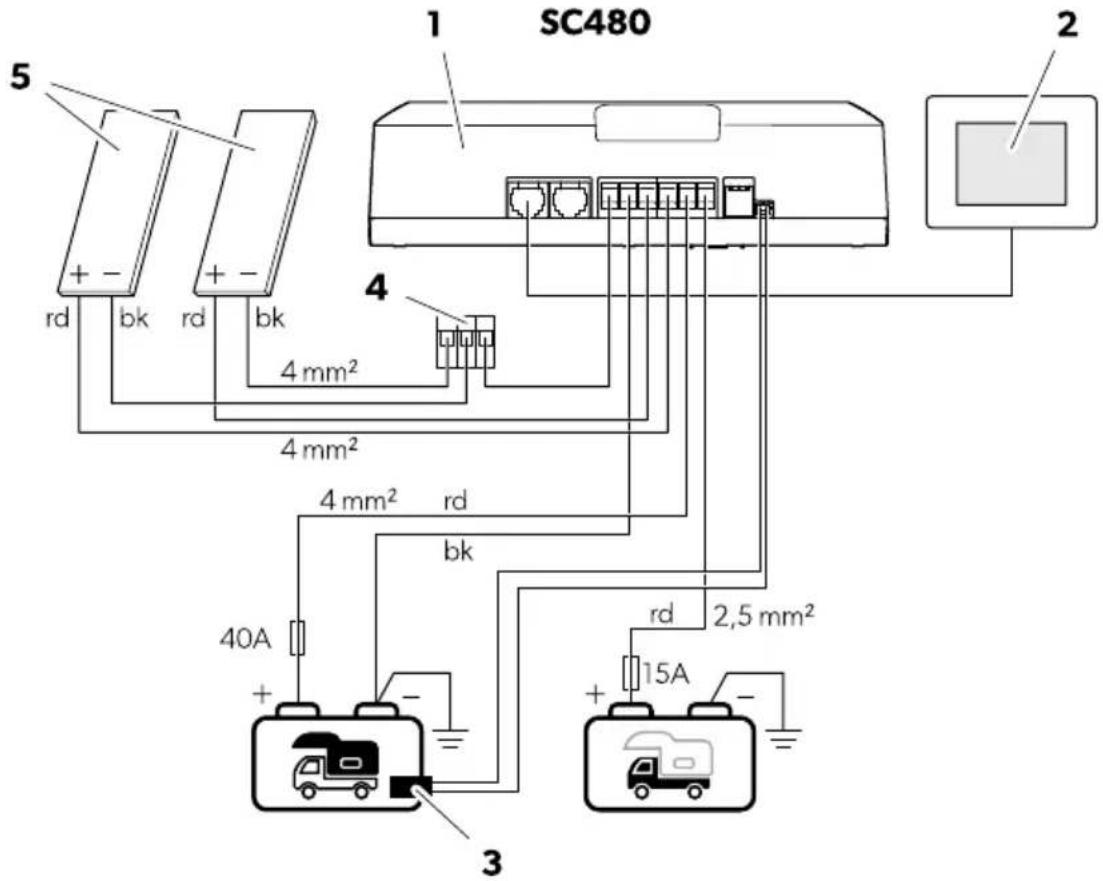

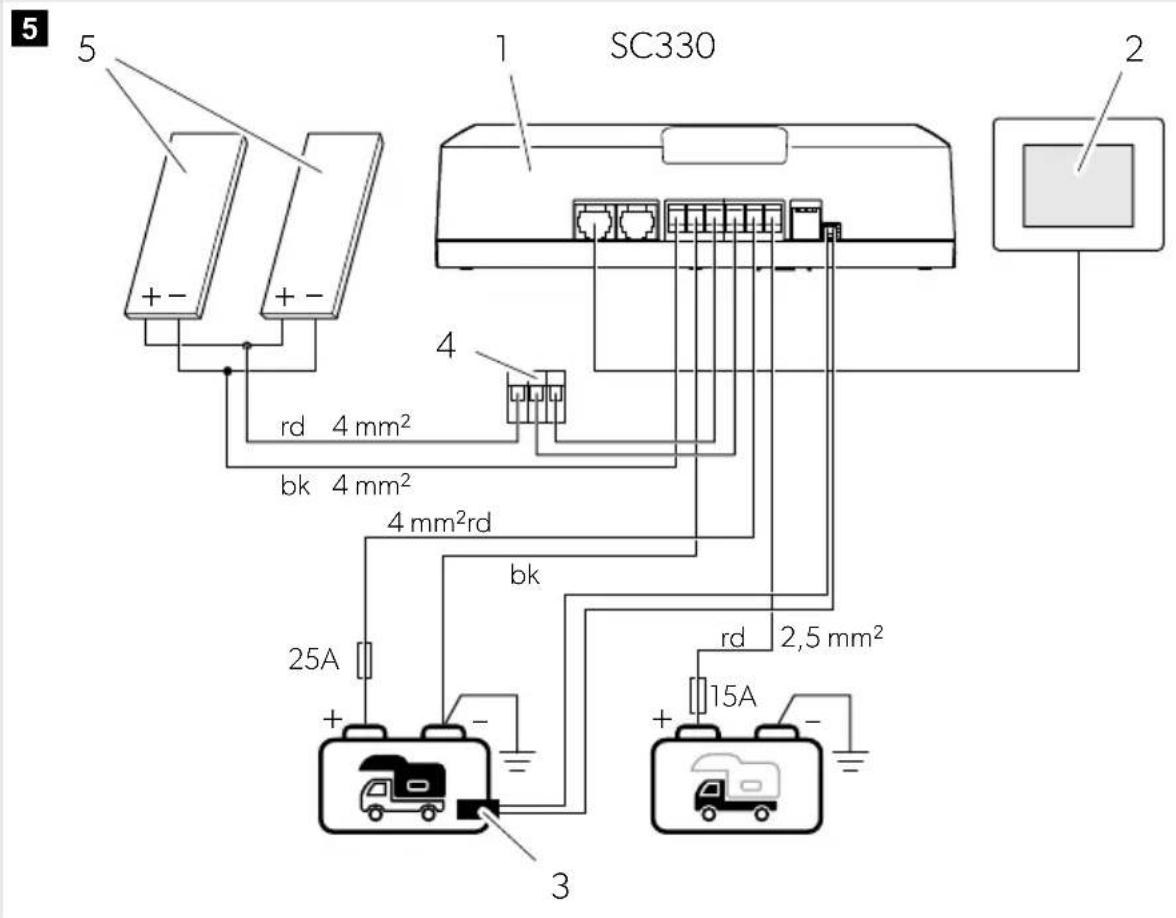

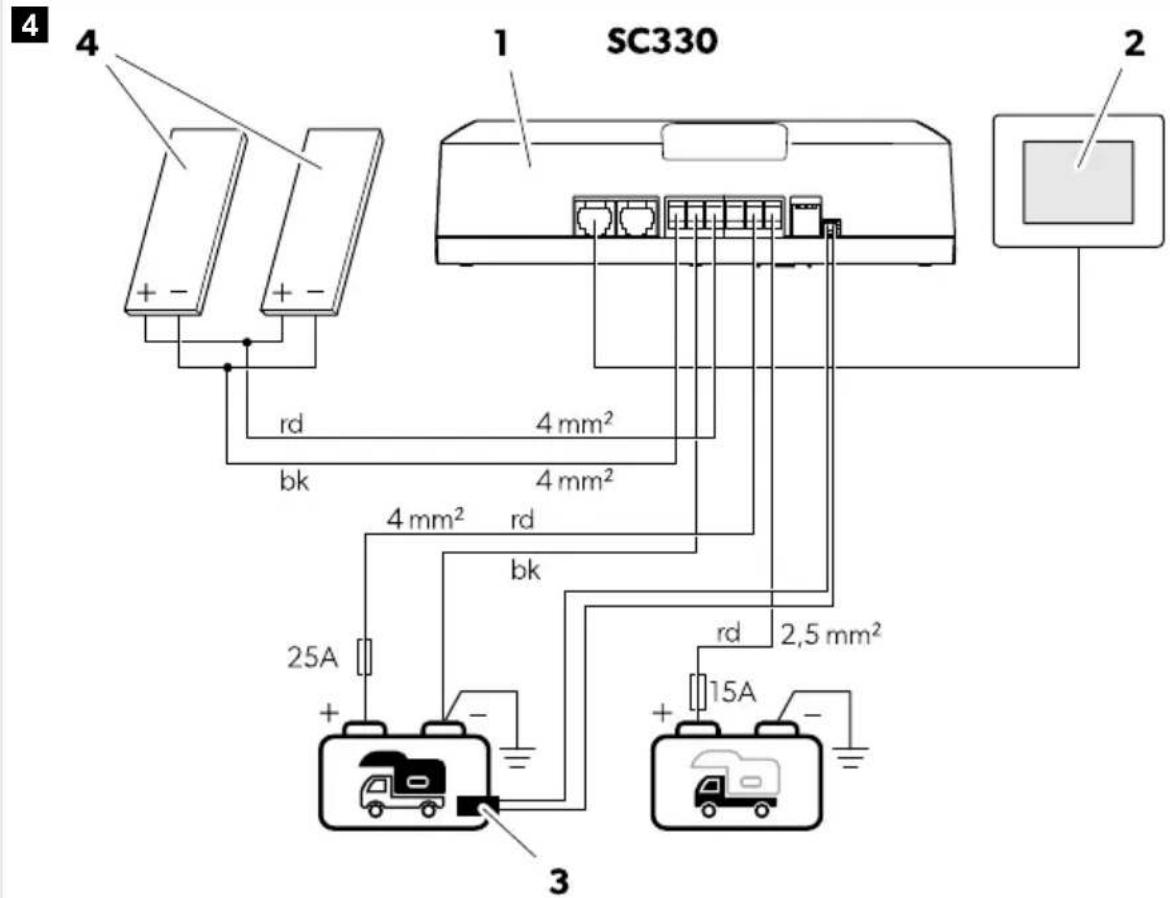

Respectați următoarele instrucțiuni atunci când conectați controlerul de încărcare fotovoltaică:
- Conectați bateria staționară înainte de a conecta panourile fotovoltaice.
- Nu folosiți siguranțe cilindrice. Deizolați capetele cablurilor la 10 mm.
- Conectați mai multe panouri fotovoltaice numai în paralel și până la puterea nominală a controlerului de încărcare fotovoltaică.
- În cazul a două sau mai multe baterii, conexiunea în paralel este permisă dacă bateriile sunt de același tip, de aceeași capacitate și vechime. Conectați bateriile diagonal.
- Pentru a asigura măsurarea temperaturii interne a bateriei, conectați senzorul de temperatură furnizat la borna negativă a bateriei staționare.
- Folosiți instrumente de măsură adecvate:
Multimetre cu măsurare a tensiunii c.c., 200 V sau scară automată
Clește ampermetru cu măsurare directă (scară 100 A sau mai mare)
Varianta de conectare A (numai SC330)
Varianta de conectare pentru ieșiri de panou fotovoltaic de 0-240 Wp.
Pentru a conecta încărcătorul fotovoltaic, procedați după cum este indicat în fig. 4 pagina 417.
Tabel 201. Schemă de conexiuni SC330
| Poz. Denumire | |
| 1 Controller de incârcare fotovoltaica |
| 2 Afișaj tactil TD283 (accesoriu) |
| 3 Senzor de temperatura |
| 4 Panou(ri) fotovoltaic(e) |
| Baterie stațonară |
Tabel 202. Cod de culoare
| Poz. Denumire | |
| Baterie de pornography (optional) |
| Cod Culoare | |
| rd roşu | |
| bk negru | |
Varianta de conectare B (numai SC330)
Varianta de conectare pentru ieșiri de panou voltaic O' 240 Wp.
Pentru a conecta încărcătorul fotovoltaic, procedați după cum este indicat în fig. 5 pagina 418.
Tabel 203. Schemă de conexiuni SC330
| Poz. Denumire | |
| 1 Controller de incârcare fotovoltaica |
| 2 Afișaj tactil TD283 (accesoriu) |
| 3 Senzor de temperatura | |
| 4 Conector WAGO | |
| 5 Panou(ri) fotovoltaic(e) | |
| Baterie stațonară |
| Baterie de pornire (optional) |
Tabel 204. Cod de culoare
| Cod Culoare | |
| rd roşu | |
| bk negru | |
Varianta de conectare C (numai SC480)
Pentru a conecta încărcătorul fotovoltaic, procedați după cum este indicat în fig. 6 pagina 419.
Tabel 205. Schemă de conexiuni SC480
| Poz. Denumire | |
| 1 Controller de incârcare fotovoltaica |
| 2 Afișaj tactil TD283 (accesoriu) |
| 3 Senzor de temperatură |
| 4 Conector WAGO |
| 5 Panou(ri) fotovoltaic(e) |
| Baterie stațonară |
| Baterie de pornire (optional) |
Tabel 206. Cod de culoare
| Cod Culoare | |
| rd roşu | |
| bk negru | |
Varianta de conectare D (numai SC480)
Pentru a conecta încărcătorul fotovoltaic, procedați după cum este indicat în fig. 7 pagina 421.
7
Tabel 207. Schemă de conexiuni SC480
| Poz. Denumire | |
| 1 Controller de incârcare fotovoltaică |
| 2 Afișaj tactil TD283 (accesoriu) |
| 3 Senzor de temperatură |
| 4 Conector WAGO |
| 5 Panou(ri) fotovoltaic(e) |
| Baterie staționară |
| Baterie de pornire (optional) |
Tabel 208. Cod de culoare
| Cod Culoare | |
| rd roșu | |
| bk negru | |
10 Utilizarea
Setarea programului de încărcare
ATENȚIE! Pericol de defectare
- Folosiți doar baterii care sunt adecvate pentru tensiunea de încărcare specificată.
- Folosiți o șurubelniță mică pentru a comuta cu atenție comutatoarele DIP la poziția necesară.
Selectați programul de încărcare adecvat pentru tipul de baterie staționară folosită, în funcție de specificațiile producătorului, de informațiile cu privire la curbele de încărcare (consultați capitolul Funcția de încărcare a bateriei pagina 413) și de datele tehnice (consultați capitolul Date tehnice pagina 426). Timpii de încărcare specificați se aplică la o temperatură ambiantă medie de 20°C.
Glisați comutatoarele la poziția indicată în tabelul de mai jos pentru a seta programul de încărcare pentru tipul respectiv de baterie staționară.
Tabel 209. Configurația curbei de încărcare
| Pozitia comutatorului DIP (gri) | Program de incârcare dorit Poziția comutatorului DIP (gri) | Program de incârcare dorit |
| 123
ON | Baterii plumb-gel (14,2 V)
• U1: 14,2 V (90 ... 360 min)
• U2: 13,6 V | 123
ON
Baterii LiFePO4 (14,4 V)
• U1: 14,4 V (20 ... 60 min)
• U2: 13,8 V |
| 123
ON | Baterii plumb-acid (14,4 V) sau
Baterii AGM1 (14,4 V)
• U1: 14,4 V (30 ... 240 min)
• U2: 13,6 V | 123
ON
Baterii LiFePO4 (14,2 V)
• U1: 14,2 V (30 min)
• U2: 13,6 V |
| 123
ON | Baterii AGM2 (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V | 123
ON
Baterii LiFePO4 (14,6 V)
• U1: 14,6 V (20 ... 60 min)
• U2: 13,8 V |
| 123
ON | Baterii AGM2 cu desulfatare (14,7 V)
• U1: 14,7 V (30 ... 180 min)
• U2: 13,6 V
• U3: 15,7 V | 123
ON
Baterii LiFePO4 (14,5 V)
• U1: 14,5 V (30 ... 90 min)
• U2: - |
Efectuarea verificării funcționării sistemului
Încărcătorul fotovoltaic reglează încărcarea a până la două baterii: o baterie staționară (B1) și o baterie de pornire (B2), cu încărcarea prioritară a bateriei staționare.
Bateria staționară va fi încărcată în următoarele condiții:
- Panourile fotovoltaice conectate asigură o tensiune >16V. Tensiunea bateriei este >8V.
Bateria staționară va fi încărcată cu curba de încărcare selectată (consultați capitolul Setarea programului de încărcare pagina 422).
Bateria de pornire va fi încărcată în următoarele condiții:
Bateria staționară este în faza de încărcare lentă (flotantă) și bateria de pornire are o tensiune < 12,5V - Bateria de pornire are o tensiune < 11,9V pentru 20min.
Fiecare fază de încărcare are un timp de funcționare maxim, cu excepția fazei de încărcare lentă (flotantă), care monitorizează constant nivelul de încărcare (SoC) și, dacă este necesar, asigură un curent de impuls pentru a menține bateria 100% încărcată.
- Acoperiți toate panourile fotovoltaice cu un material opac pentru a preveni producerea de electricitate.
- Dacă este cazul, opriți și deconectați orice altă sursă de alimentare auxiliară (de ex., încărcătoare de baterie).
- Măsurați tensiunea bateriilor (valoarea 1) cu voltmetrul.
- Îndepărtați acoperirea tuturor panourilor fotovoltaice. Asigurați-vă că lumina soarelui bate direct, pentru performanțe optime ale panourilor fotovoltaice.
- Măsurați tensiunea bateriilor (valoarea 2) cu voltmetrul. Comparați valoarea 2 cu valoarea 1 de la măsurarea anterioară.
Valoarea 2 trebuie să fie mai mare decât valoarea 1.
- Verificați intensitatea curentului de încărcare folosind aplicația mobilă, un ampermetru sau, opțional, afișajul tactil TD283 (accesoriu).
Descărcarea aplicației SunControl
Încărcătorul fotovoltaic poate fi monitorizat și controlat prin Bluetooth folosind o aplicație pe care o puteți instala pe un dispozitiv compatibil.
Descărcați aplicația SunControl din App Store sau Google Play:
Țineți cont de faptul că este posibil ca aplicația SunControl să nu fie disponibilă în țara dvs.
11 Curățarea și întreținerea
ATENȚIE! Pericol de defectare
- Nu curățați niciodată dispozitivul sub apă de la robinet sau în mașina de spălat vase.
- La curățare, nu utilizați obiecte ascuțite sau dure, agenți de curățare abrazivi sau înălbitor, deoarece acestea pot deteriora dispozitivul.
Curățați din când în când produsul cu o lavetă udă. Verificați regulat cablurile sau liniile sub tensiune pentru a detecta deficiențe de izolare, fisuri sau conexiuni slăbite.
Înlocuirea siguranței
AVERTIZARE! Pericol de electrocutare
Siguranța dispozitivului poate fi înlocuită numai de personal calificat.
Înlocuiți siguranța după cum este indicat în fig. 8, pagina 424. Folosiți siguranța de rezervă furnizată.
12. Remedierea defecțiunilor
| Avarie Cauză posibilă Solutie |
| „Incărcătorul fotovoltaic nu functionea-ză. LED-urile nu se aprind. | Deficiențe de izolare, întruperi sau conexiuni slăbite la cablurile sub ten-siune. |
Avarie | Cauză posibilă | Soluție
Sistemul fotovoltaic nu funcționează corespunzător (randament de putere scăzut). Obiecte sau murdărie blochează lumina.
Dacă nu descoperiți nicio problemă, contactați un agent de service autorizat.
Verificați dacă există obstrucții și asigurați-vă că panourile fotovoltaice nu sunt blocate de umbre. Deplasați vehiculul într-un loc mai adecvat. Îndepărtați orice murdărie.
Supraîncălzirea panourilor fotovoltaice.
Lăsați panourile fotovoltaice să se răcească. Deplasați vehiculul într-un loc mai adecvat. Asigurați un flux de aer suficient în jurul panourilor fotovoltaice.
Un panou fotovoltaic din matrice s-a defectat.
Scoateți siguranța controllerului de încărcare fotovoltaică și verificați tensiunea panourilor fotovoltaice (VoC) pe controlerul de încărcare fotovoltaică. Verificați dacă panourile fotovoltaice prezintă microfisuri. Verificați dacă panourile fotovoltaice prezintă delaminare. Înlocuiți panoul fotovoltaic deficient, dacă este necesar.
A fost generat un scurtcircuit.
Siguranța dispozitivului trebuie înlocuită după ce a fost declanșată de un exces de curent (consultați Înlocuirea siguranței pagina 424). Siguranța trebuie înlocuită numai de către personal calificat.
Încărcătorul fotovoltaic nu funcționează. LED-ul de stare al bateriei staționare (B1) clipește roșu.
Numai baterii LiFePO4: Senzorul de temperatură nu este conectat.
Numai baterii LiFePO4: Conectați senzorul de temperatură.
Încărcătorul fotovoltaic nu funcționează. Cele două LED-uri (B1 și B2) clipesc roșu.
Siguranța dispozitivului este defectă.
Siguranța dispozitivului trebuie înlocuită după ce a fost declanșată de un exces de curent (consultați Înlocuirea siguranței pagina 424). Siguranța trebuie înlocuită numai de către personal calificat.
13 Eliminarea
Reciclarea materialelor de ambalare: Depuneți materialul de ambalare pe cât posibil în containerele corespunzătoare de reciclare.
Reciclarea produselor cu baterii care nu pot fi înlocuite, acumulatori sau surse de lumină:
- În cazul în care produsul conține baterii neînlocuibile, acumulatori sau surse de lumină, nu trebuie să le îndepărtați înainte de a le elimina.
- Dacă doriți să eliminați în final produsul, adresați-vă centrului local de reciclare sau distribuitorului pentru detalii despre cum să faceți acest lucru în conformitate cu reglementările privind eliminarea aplicabile.
- Produsul poate fi eliminat gratuit.
14 Garanție
Se aplică termenul de garanție legal. În cazul în care produsul este defect, contactați reprezentanța producătorului din țara dvs. (consultați dometic.com/dealer) sau comerciantul.
Pentru operații de reparație și în baza garanției, trebuie să trimiteți și următoarele documente:
- O copie a facturii cu data cumpărării
- Un motiv de reclamație sau o descriere a defecțiunii.
Rețineți că repararea prin mijloace proprii sau reparațiile neprofesionale pot avea consecințe asupra siguranței și pot anula garanția.
15 Date tehnice
| SC330 SC480 |
| Tensiune maximă panou fotovoltaic (VoC) 32 V | - |
| Iesire recomandata panou fotovoltaic 75 ... 330 Wp 110 ... 480 Wp |
| Iesire baterie stațonară (B1) |
| Tensiune nominală 12 V | |
| Intensitate maximă a currentului de înțârcare 20 A 30 A | |
| Capacitate minimă necessară a bateriei | |
| Plumb-acid 60 Ah 100 Ah | |
| LiFePO4 40 Ah 60 Ah | |
| Tensiune minimă a bateriei 8 V | - |
| Încârcare reglătă prin temperatură Până la- | 0,03 V/°C |
| Iesire baterie de pornire (B2) |
| Tensiune nominală 12 V | |
| Intensitate maximă a currentului de înțârcare | 10 A |
| Tensiune minimă a bateriei 8 V | - |
| Date tehnice generale |
| Consum maxim de currentîn standby | 0 6 mA |
| Siguranta internă | 30 A |
| Temperatura ambientă pentru functițonare | -20 °C ... 50 °C |
| Umiditate ambientă 90%, fãrã condens | |
| Dimensiuni 170 mm × 88 mm × 48 mm | |
| Greutate 305 g 345 g | |
| Bandã de freventa (Wi-Fi) 2,4 GHz bandã ISM (2400 ... 2484 MHz) |
| Putere de iesire RF 4 dBm (Bluetooth V5.0 LE mod simplu) |
| Certificare | CE UK CA E24
IQR-06/02 4836 00 |
Prin prezenta, Domatic Mobile Power Italy S.r.l. declară că echipamentele radio de tip SC330 și SC480 sunt în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă de internet: documents.domatic.com
Български език
1 Безопасност. 428 2 Обяснение на символите. 428 3 Общи инструкции за безопасност. 429 4 Адрес. 432 5 Обхват на доставката. 432 6 Принадлежности. 433 7 Използване по предназначение. 433 8 Техническо описание. 434 9 Инсталиране. 437 10 Работа. 444 11 Почистване и поддръжка. 446 12 Отстраняване на неизправности. 447 13 Изхвърляне. 448 14 Гаранция. 449 15 Технически данни. 449
1 Безопасност
Моля, прочетете внимателно тези инструкции и спазвайте всички указания, инструкции и предупреждения, включени в настоящото ръководство, за да се предпазите от наранявания, да защитите потребителя и да поддържате правилното използване на продукта. Тези инструкции трябва да се съхраняват заедно с продукта.
Като потребител на продукта, вие потвърждавате, че сте прочели внимателно всички указания, инструкции и предупреждения, разбрали сте ги и приемате да спазвате сроковете и условията, свързани с тях. Вие се съгласявате да използвате този продукт само по предназначение и в съответствие с указанията, инструкциите и предупрежденията, описани в ръководството и на продукта, както и в съответствие с всички приложими закони и разпоредби. Ако не прочетете и не спазвате инструкциите и предупрежденията, това може да доведе до наранявания за вас или за други хора, щети на продукта или щети на други предмети в близост до него. Това ръководство и продуктът, включително указанията, инструкциите и предупрежденията, и друга документация, могат да бъдат променяни и обновявани. За актуална информация за продукта, моля, посетете documents.dometic.com.
2 Обяснение на символите
Atenție! Situația periculoasă, dacă nu este evitată, va duce la moarte sau vătămare gravă.
AVERTISMENT!
Atenție! Situația periculoasă, dacă nu este evitată, poate duce la moarte sau vătămare gravă.
AVERTISMENT!
Atenție! Situația periculoasă, dacă nu este evitată, poate duce la vătămare gravă sau medie.
AVERTISMENT!
Atenție! Situația periculoasă, dacă nu este evitată, poate duce la vătămare ușoară sau la deteriorarea bunurilor.
