Produkttype	Solarladeregulator
Merke / Modell	Dometic SC480
Mål (L × H × D)	170 mm × 88 mm × 48 mm
Vekt	345 g
Nominell spenning	12 V
Maks. solcellepanelspenning (Voc)	32 V
Anbefalt paneleffekt	110 … 480 Wp
Maks. ladestrøm intern batteri (B1)	30 A
Maks. ladestrøm startbatteri (B2)	10 A
Kompatible batterityper	Bly-syre, Gel, AGM, LiFePO4
Ladeprogrammer	IUOU med MPPT, 8 kurver valgbare via DIP-brytere
Innebygde beskyttelser	Overspenning, underspenning, overoppheting, lav temperatur (LiFePO4), overladning, omvendt strøm, kortslutning, omvendt polaritet panel
Tilkobling	Bluetooth (SunControl-app), port for berøringsskjerm TD283 (valgfri)
Temperatursensor	Inkludert, festes på batteriet; tilpasser ladespenning/-strøm
Intern sikring	30 A, utskiftbar
Medfølgende tilbehør	Temperatursensor, reservesikring (30 A), WAGO-kontakter (×2), 4 skruer, forkortet bruksanvisning
Hvileforbruk	≤ 6 mA
Driftstemperatur	-20 °C … +50 °C
Maks. fuktighet	90 % uten kondens
Rengjøring	Fuktig klut, ingen slipende rengjøringsmidler eller nedsenking
Reparerbarhet	Forbeholdt kvalifisert personell; sikring utskiftbar
Garanti	Lovbestemt, kontakt forhandler eller Dometic

Ofte stilte spørsmål - SC480 DOMETIC

Hva er målene og vekten til SC480-regulatoren?

Dometic SC480 måler 170 mm × 88 mm × 48 mm og veier 345 g.

Hvilke batterityper kan jeg lade med SC480?

Den er kompatibel med bly-syre, gel, AGM og LiFePO4-batterier. Den passer ikke for NiCd, NiMH eller andre.

Hvordan velger jeg riktig ladeprogram for batteriet mitt?

Bruk DIP-bryterne foran på regulatoren. Håndboken gir 8 forhåndsdefinerte konfigurasjoner (f.eks. AGM2, LiFePO4) med spesifikke spenninger og varigheter.

Har SC480 beskyttelse mot omvendt polaritet?

Ja, den beskytter mot omvendt polaritet på solcellepanel-inngangene. Pass på at du ikke snur polariteten på batteriet.

Kan jeg overvåke regulatoren via smarttelefonen min?

Ja, takket være innebygd Bluetooth. Last ned SunControl-appen fra App Store eller Google Play for å vise data og kontrollere regulatoren.

Hva gjør jeg hvis den røde LED-en blinker på SC480?

En blinkende rød LED indikerer en feil. Sjekk at temperatursensoren er riktig tilkoblet (for LiFePO4), at sikringen ikke har gått, eller at kablene ikke er skadet. Se feilsøkingskapitlet i bruksanvisningen.

Hvordan skifter jeg den interne sikringen?

Koble fra enheten, fjern sikringsdekselet (se fig. 8 i håndboken), og bytt den ut med en identisk 30 A sikring. Kun kvalifisert personell skal utføre denne operasjonen.

Er det obligatorisk å installere den medfølgende temperatursensoren?

For LiFePO4-batterier er sensoren obligatorisk for at regulatoren skal fungere. For blybatterier er den anbefalt, men valgfri; uten den korrigeres ladespenningen til 20°C.

Kan jeg koble flere solcellepaneler til SC480?

Ja, kun parallelt. Total effekt må ikke overstige 480 Wp. Bruk positive terminaler 7 og 8 (panel 1 og 2) og felles negativ terminal.

Hva er anbefalt minimum batterikapasitet?

For bly-syre-batterier, minst 100 Ah; for LiFePO4, minst 60 Ah. Dette sikrer optimal lading.

BRUKSANVISNING SC480 DOMETIC

Før rengjøring og vedlikehold

etter bruk

i områder med eksplosjonsfare

Bruk kun batterier med integrert batteristyringssystem og cellebalansering.

VIKTIG! Fare for skade

Styreenheten for solcellelading er ikke egnet til å styre andre ladekilder.

8 Teknisk beskrivelse

Generell beskrivelse

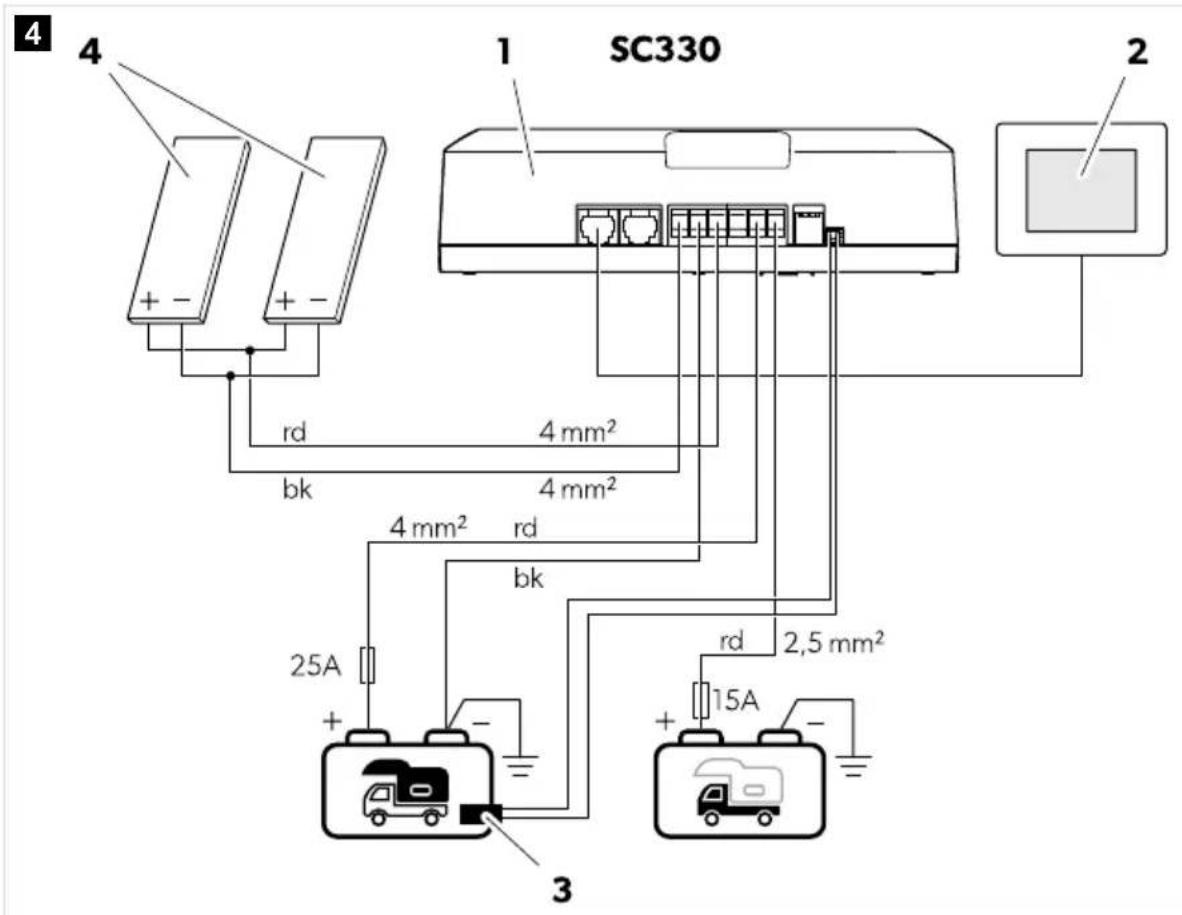

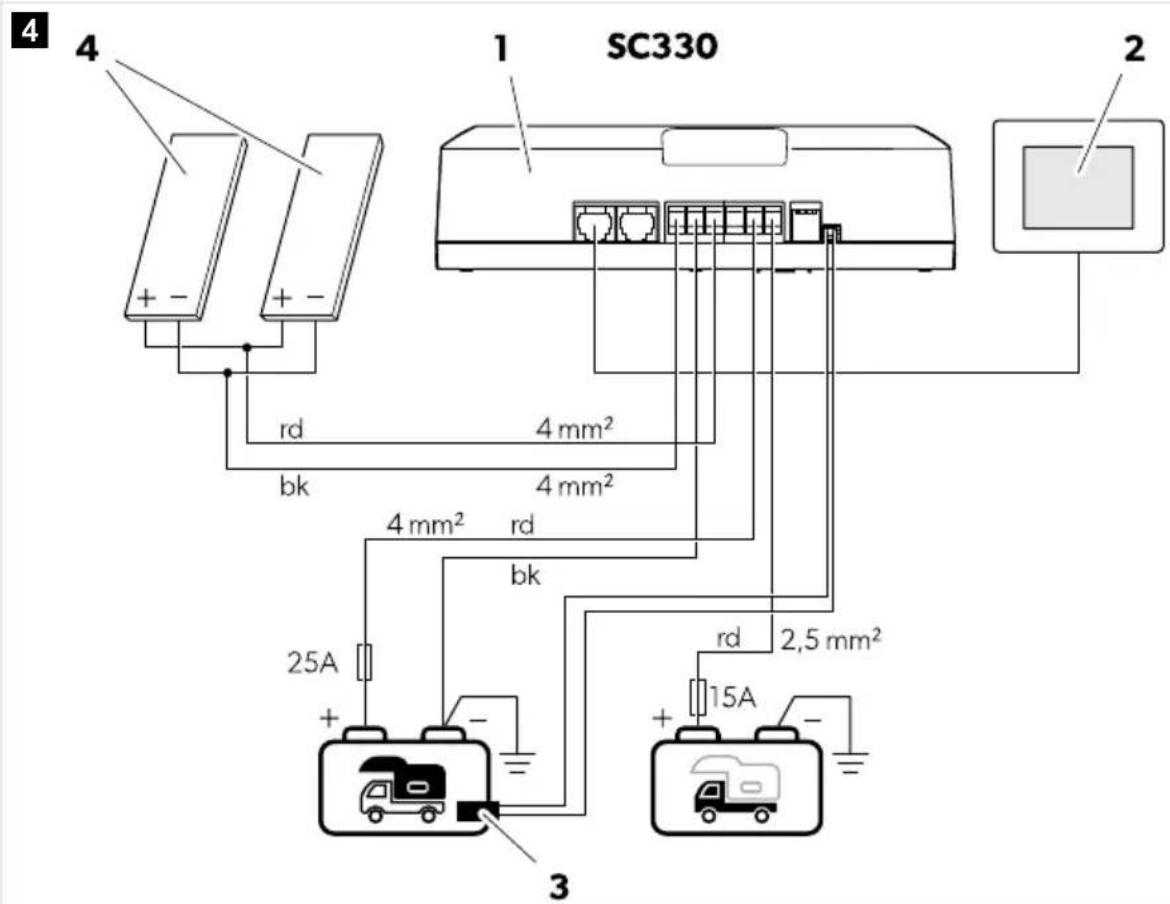

Fortsett som vist i fig. 4 på side 174 for å koble til styreenheten for solcellelading.

Tabell 80: Tilkoblingsskjema SC330

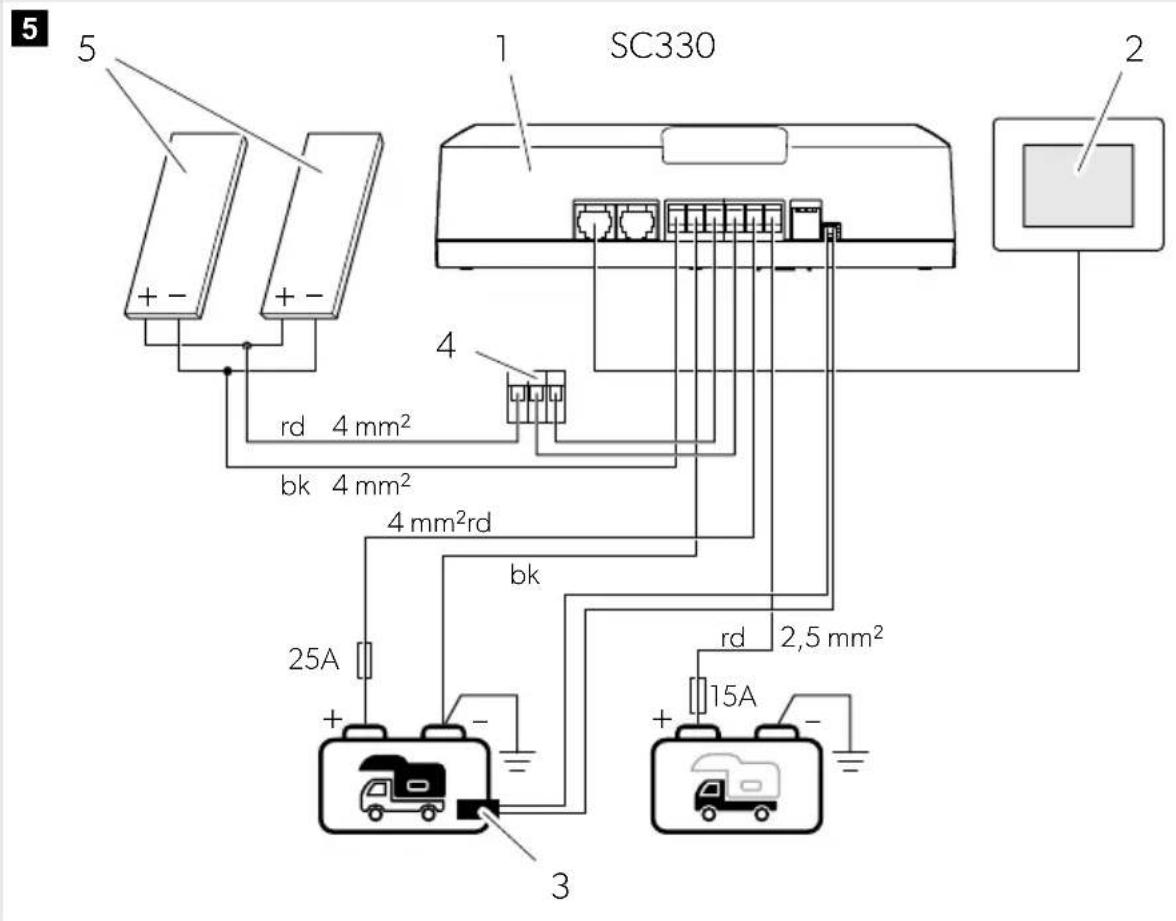

Fortsett som vist i fig. 5 på side 175 for å koble til styreenheten for solcellelading.

Tabell 82: Tilkoblingsskjema SC330

Fortsett som vist i fig. 6 på side 176 for å koble til styreenheten for solcellelading.

Tabell 84: Tilkoblingsskjema SC480

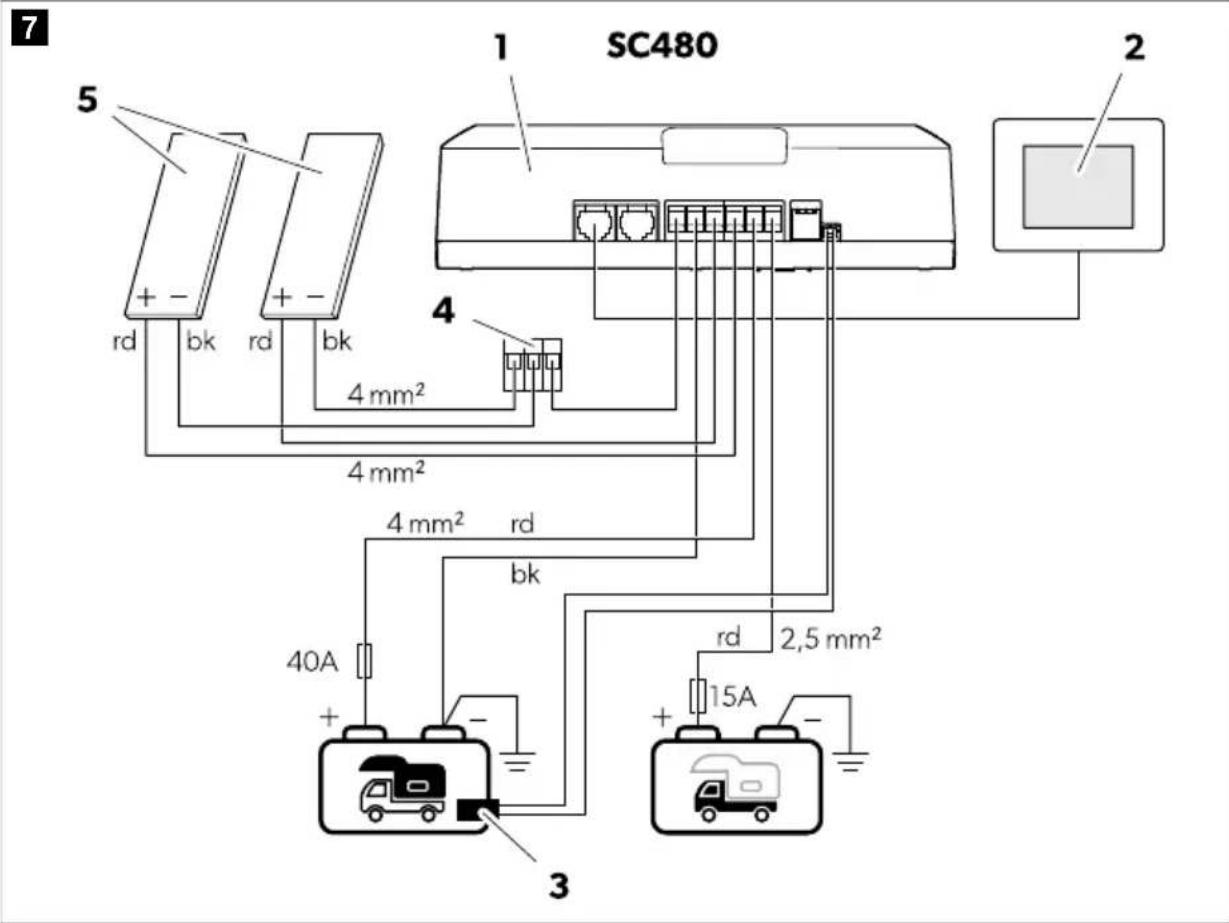

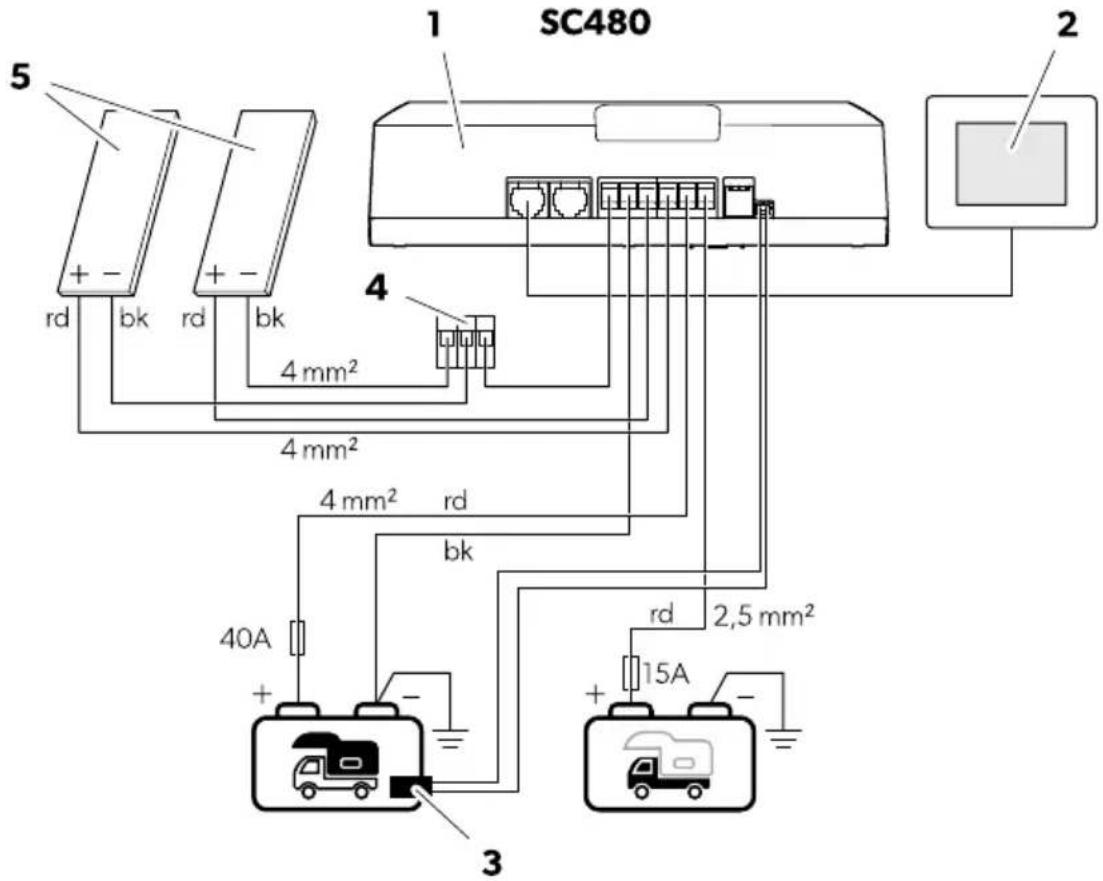

Fortsett som vist i fig. 7 på side 178 for å koble til styreenheten for solcellelading.

Tabell 86: Tilkoblingsskjema SC480

Merk at SunControl-appen kanskje ikke er tilgjengelig i ditt land.

11 Rengjøring og vedlikehold

VIKTIG! Fare for skade

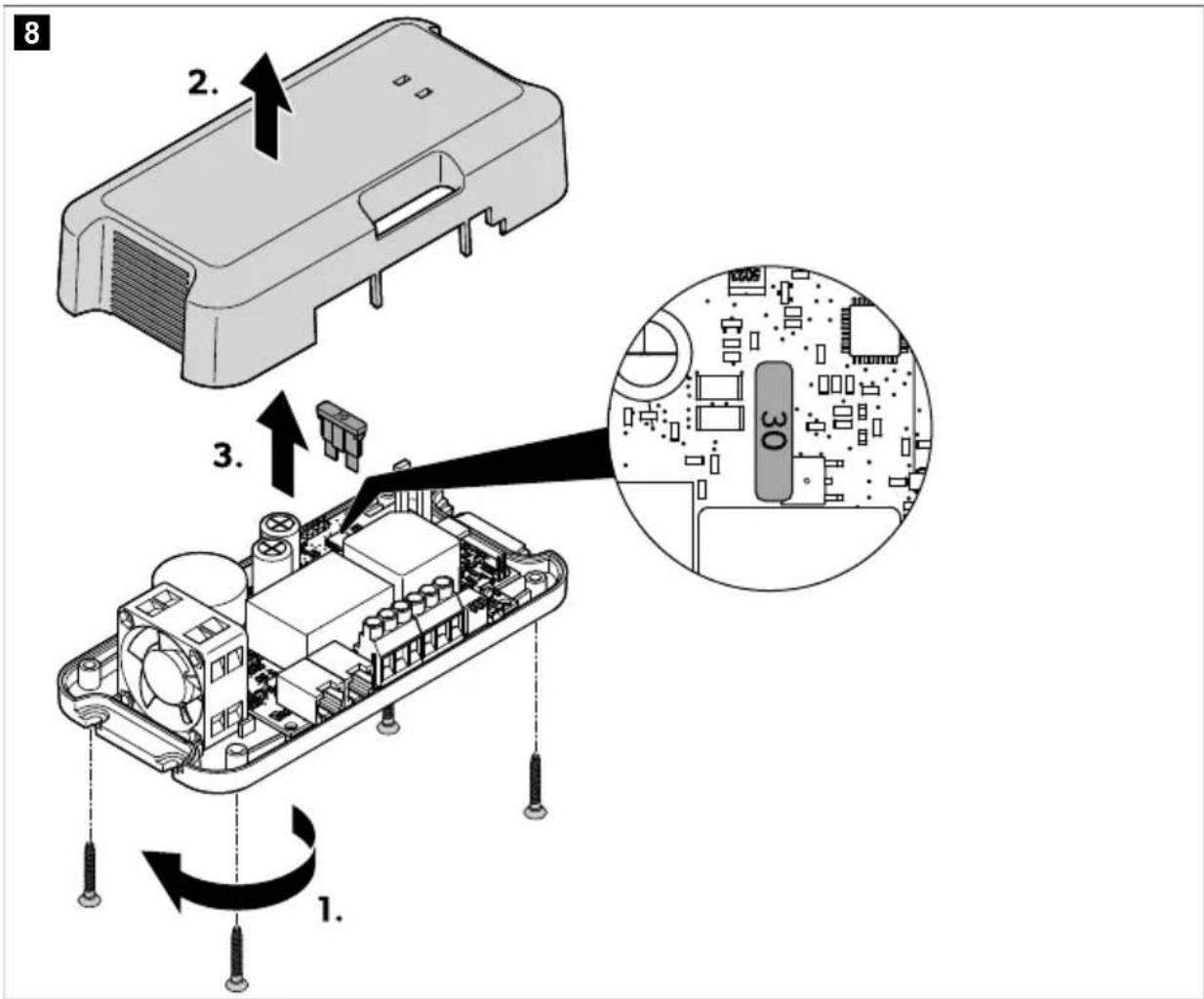

Skifte sikring

ADVARSEL! Livsfare på grunn av elektrisitet

Vennligst les disse instruksjonene nøye og følg alle anvisninger, retningslinjer og advarsler i denne produktveiledningen for å sikre at du installerer, bruker og vedlikeholder produktet ordentlig til enhver tid. Disse instruksjonene må alltid følge med produktet.

Ved å bruke dette produktet bekrefter du at du har lest alle anvisninger, retningslinjer og advarsler grundig, og at du forstår og samtykker i å overholde vilkårene slik de er presentert her. Du godtar at dette produktet kun brukes til tiltenkt formål og bruksområder, og i samsvar med anvisningene, retningslinjene og advarslene slik de er presentert i denne produktveiledningen, så vel som i samsvar med alle gjeldende lover og forskrifter. Hvis anvisningene og advarslene som er presentert her ikke blir lest og fulgt, kan det føre til personskader hos deg selv eller andre, skader på produkter eller skader på annen eiendom i nærheten. Denne produktveiledningen med sine anvisninger, retningslinjer og advarsler, samt relatert dokumentasjon, kan være underlagt endringer og oppdateringer. For oppdatert produktinformasjon, se documents.dometic.com.

2 Symbolforklaring

FARE!

Kjennetegner en farlig situasjon som, dersom den ikke unngås, vil føre til alvorlige personskader, eventuelt med døden til følge.

ADVARSEL!

Kjennetegner en farlig situasjon som - dersom den ikke unngås - kan resultere i alvorlige personskader, eventuelt med døden til følge.

FORSIKTIG!

Kjennetegner en farlig situasjon som - dersom den ikke unngås - kan resultere i mindre til moderate personskader.

3 Generelle sikkerhetsinstruksjoner

ADVARSEL! Fare for elektrisk støt

• Montasje og demontering av apparatet må kun utføres av kvalifiserte fagfolk.
• Apparatet må ikke tas i bruk hvis det har synlige skader.
• Hvis apparatets strømkabel er skadet, må den byttes ut for å forhindre sikkerhetsrisikoer.
• Reparasjoner på dette apparatet må kun utføres av kvalifiserte fagfolk. Utilstrekkelige reparasjoner kan medføre betydelige farer.
• Hvis du demonterer apparatet: Frakoble alle kontakter. Forsikre deg om at alle inn- og utganger er spenningsfrie.
• Ikke bruk apparatet under våte forhold eller senk det ned i væske. Må oppbevares på et tørt sted.
• Bruk kun tilbehør som er anbefalt av produsenten.
• Ikke modifiser eller tilpass komponenter på noen måte. Koble apparatet fra strømforsyningen: For rengjøring og vedlikehold

Etter bruk

Før skifte av sikring

Før det utføres elektrisk sveisearbeid eller arbeid på det elektriske anlegget

ADVARSEL! Helsefare

• Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og kunnskap, hvis de er under oppsyn eller har fått veiledning i hvordan apparatet brukes på en forsvarlig måte og forstår hvilke farer det innebærer.
• Elektriske apparater er ikke leketøy. Oppbevar og bruk apparatet utenfor barns rekkevidde. Barn skal være under tilsyn for å sikre at de ikke leker med apparatet.
• Rengjøring og vedlikehold skal ikke utføres av barn uten at de er under oppsyn.

PASS PÅ! Fare for skader

• Før apparatet tas i bruk må du sammenlikne spenningsspesifikasjonene på typeskiltet med den tilgjengelige strømtilførselen.
• Pass på at andre gjenstander ikke kan forårsake kortslutning på kontaktene til apparatet. Pass på at negative og positive poler aldri kommer i kontakt med hverandre.

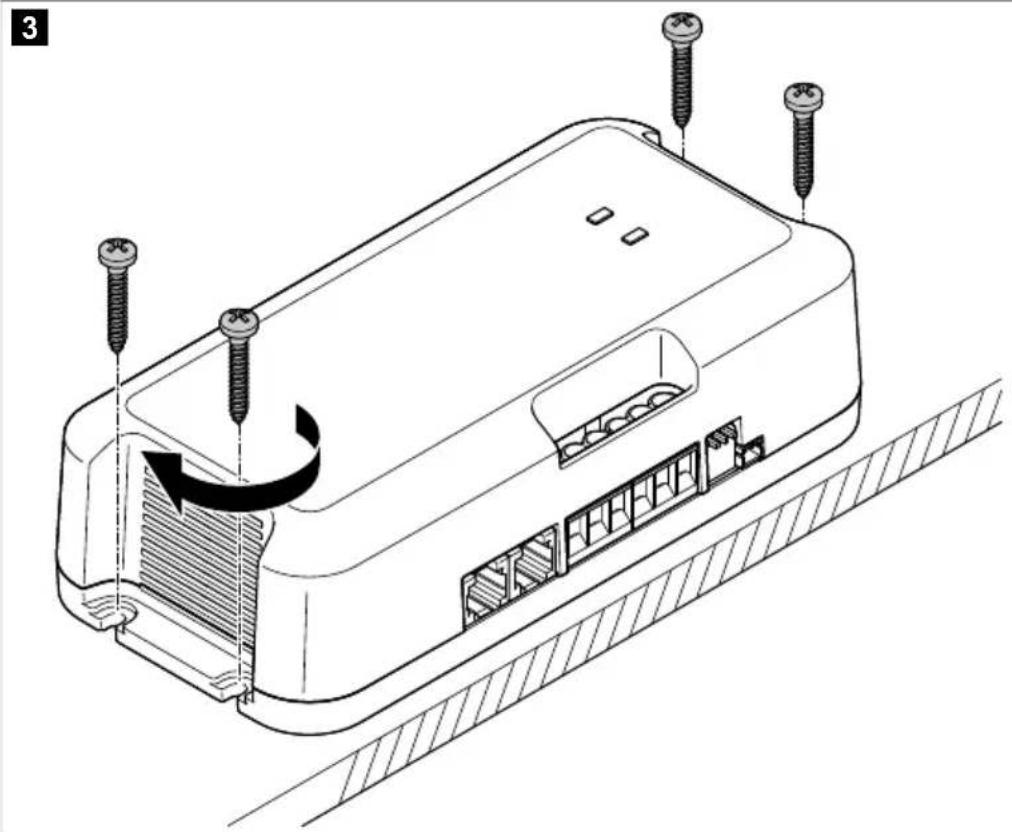

3.1 Montere apparatet sikkert

FARE! Eksplosjonsfare

Ikke monter apparatet på steder hvor det er fare for gass- eller støveksplosjon.

ADVARSEL! Fare for personskader

• Apparatet må monteres og festes slik at det ikke kan velte eller falle ned.
• Når apparatet settes opp, må du påse at alle kabler/ledninger er festet på en slik måte at de ikke utgjør noen form for fallfare.

PASS PÅ! Fare for skader

• Ikke sett enheten i nærheten av varmekilder (varmeelementer, direkte sollys, gassovn, osv.).
• Monter apparatet på et tørt sted som er beskyttet mot vannsprut.

3.2 Sikkerhet ved elektrisk tilkobling av apparatet

FARE! Fare for elektrisk støt

Når du arbeider på elektriske anlegg, forsikre deg om at det er noen i nærheten som kan hjelpe deg i et nødstilfelle.

ADVARSEL! Fare for elektrisk støt

• Bruk de anbefalte kabeldiameterne.
• Legg kablene slik at de ikke skades av dører eller panser. Kabler i klem kan føre til livsfarlige skader.

PASS PÅ! Fare for skader

• Bruk samme rør eller ledningsgjennomføringer nær ledninger må føres gjennom platevegger eller vegger med skarpe kanter.
• Ikke legg ledningene løst eller med skarpe bøyer. Fest kablene sikkert.
• Ikke trekk i kablene.

3.3 Sikkerhet ved bruk av apparatet

ADVARSEL! Eksplosjonsfare

• Bruk apparatet kun i lukkede, godt ventilerte rom.
• Ikke bruk apparatet under følgende forhold: i saltholdige, fuktige eller våte omgivelser, i nærheten av aggressive damper, i nærheten av brennbare materialer, i områder med eksplosjonsfare.

ADVARSEL! Fare for elektrisk støt

Vær oppmerksom på at deler av apparatet fortsatt er under spenning også etter at sikringen er utløst. - Ikke løsne kabler mens apparatet fortsatt er i drift.

PASS PÅ! Fare for skader

Pass på at lufteåpningene på apparatet ikke dekkes.

• Sikre god ventilasjon.
• Apparatet må ikke utsettes for regn.

3.4 Sikkerhetsregler ved håndtering av batterier

ADVARSEL! Fare for personskader

• Batterier inneholder aggressive og etsende syrer. Unngå at batterivæske kommer i kontakt med kroppen. Hvis huden kommer i kontakt med batterivæske, må den delen av kroppen vaskes grundig med vann. Hvis du blir skadet av syre, kontakt lege umiddelbart.
• Når du arbeider med batterier, ikke bruk metallobjekter som klokker eller ringer. Blysyrebatteri kan forårsake kortslutninger som kan føre til alvorlige skader.
• Bruk kun isolert verktøy.
• Bruk vernebriller og verneklær når du arbeider med batterier. Unngå å berøre øynene når du arbeider med batterier.

FORSIKTIG! Eksplosjonsfare

• Forsøk aldri å lade et frossent eller defekt batteri. Plasser i dette tilfellet batteriet i et frostfritt område, og vent til batteriet har tilpasset seg til omgivelsestemperatur. Start deretter ladeprosessen.
• Ikke røyk, bruk åpen flamme eller forårsak gnister i nærheten av motoren eller et batteri.

PASS PÅ! Fare for skader

• Bruk kun oppladbare batterier.
• Unngå at metalldeler faller ned på batteriet. Det kan føre til gnister eller kortslutte batteriet og andre elektriske deler.
• Pass på at polariteten er korrekt ved tilkobling av batteriet.
• Følg instruksjonene fra batteriprodusenten og de fra produsenten av systemet eller kjøretøyet som batteriet brukes i. Koble først fra jordforbindelsen dersom batteriet må fjernes. Koble fra alle tilkoblinger og alle forbrukere før du tar det ut. Lagre kun fulladede batterier. Lagrede batterier må lades opp igjen jevnlig.
• Ikke bær batteriet etter terminalene.

Sikkerhetsregler ved håndtering av litiumbatterier

FORSIKTIG! Fare for personskader

Bruk kun batterier med integrert batteristyringssystem og cellespenningsbalanse.

PASS PÅ! Fare for skader

• Installer batteriet kun i omgivelser med en omgivelsestemperatur på minst 0°C .
• Unngå dyputlading av batteriene.

Sikkerhetsregler ved håndtering av blysyrebatterier

FORSIKTIG! Helsefare

Den flytende syren i batteriet kan fordampe og forårsake en sur lukt. Bruk batteriet kun på et godt ventilert sted.

PASS PÅ! Fare for skader

• Batteriet er ikke forseglet. Ikke legg batteriet på siden eller snu det opp ned. Sett batteriet på et flatt underlag.
• I åpne blysyrebatterier må syrenivået kontrolleres regelmessig.
• Dybdeutladede blybatterier må lades opp umiddelbart for å unngå sulfatering.

4 Målgruppe

Den elektriske strømforsyningen og installasjoner, som kjenner gjeldende forskrifter i landet der utstyret skal installeres og/eller brukes, og som har mottatt sikkerhetsopplæring for å kunne identifisere og unngå farene som er forbundet med arbeidet.

5 Leveringsomfang

Beskrivelse Antall
Laderegulator for solcelleanlegg 1
Temperatursensor 1
Reservesikring (30 A) 1
WAGO-tilkobling SC330: 1
	SC480: 2
Festeskrue 4
Kort bruksanvisning 1
Monterings- og bruksanvisning (kun digital) 1

6 Tilbehør

Beskrivelse Art.nr.

TD283-berøringsskjerm 9620013272

7 Forskriftsmessig bruk

Solcelleregulatoren skal sikre korrekt ladespenning på forbruksbatteriet når det lades av solcellepaneler, ved hjelp av mikroprosessorstyrte IU0U-ladeprogrammer, og beskytte batteriene mot overspenning og dyputlading.

NB

I tillegg sikrer solcelleregulatoren en tilstrekkelig ladetilstand for startbatteriet for å sikre motorstart.

Laderegulatoren for solcelleanlegg er kun egnet for styring av solcellemoduler.

Solcelleregulatoren er ikke egnet for styring av andre ladekilder.

Solcelleregulatoren skal brukes til å lade følgende batterityper:

Blysyrebatterier, blygelbatterier, AGM-batterier (Absorbed Glass Mat), LiFePO4-batterier

Solcelleregulatoren skal ikke brukes til å lade andre typer batterier (f.eks. NiCd, NiMH osv.).

Laderegulatoren for solcelleanlegg er egnet for:

• Installasjon i fritidskjøretøyer
• Stasjonær eller mobil bruk
• Innendørs bruk

Solcelleregulatoren er ikke egnet for:

• Strømnettdrift
• Utendørs bruk

Energieffekten til de tilkoblede solcellepanelene må ikke overstige den maksimale effekten som oppgis i den tekniske dokumentasjonen.

Dette produktet er kun egnet for det tiltenkte formålet og bruksområdet i samsvar med disse instruksjonene.

Denne veiledningen gir informasjon som er nødvendig for korrekt installasjon og/eller bruk av produkter. Feilaktig installasjon og/eller ukorrekt bruk eller vedlikehold vil resultere i en utilfredsstillende ytelse og mulig svikt.

Produsenten fraskriver seg ethvert ansvar for personskader eller materielle skader på produktet som følge av:

• Ukorrekt montering eller tilkobling, inkludert for høy spenning
• Ukorrekt vedlikehold eller bruk av andre reservedeler enn originale reservedeler levert av produsenten
• Modifisering av produktet uten at det er gitt uttrykkelig godkjenning av produsenten
• Bruk til andre formål enn beskrevet i denne veiledningen

Domatic forbeholder seg rettigheten til å endre produktets ytre og produktspesifikasjoner.

8 Teknisk beskrivelse

Generell beskrivelse

Laderegulatoren for solcelleanlegg har følgende funksjoner:

• Mikroprosessorstyring, temperaturkompenserte IUOU-ladeprogrammer for ulike batterityper
• Maks. effektsporing (MPPT)
• Bluetooth-tilkobling for data- og funksjonsvisning på mobilappen

Laderegulatoren for solcelleanlegg har følgende beskyttelsesmekanismer:

• Overspenningsvern
• Underspenningsvern
• Beskyttelse mot for høy temperatur
• Beskyttelse mot for lav temperatur (kun LiFePO4-batterier med tilkoblet temperatursensor)
• Beskyttelse mot overopplading av batteriet (kun med tilkoblet temperatursensor)
• Beskyttelse mot returstrøm Kortslutningsvern
• Beskyttelse mot feil polaritet for solcellepanelinnganger

Temperatursensoren overvåker batteritemperaturen under ladeprosessen for å kontrollere og justere ladespenningen.

Solcelleregulatoren kan tilpasses til forskjellige batterityper ved hjelp av DIP-brytere.

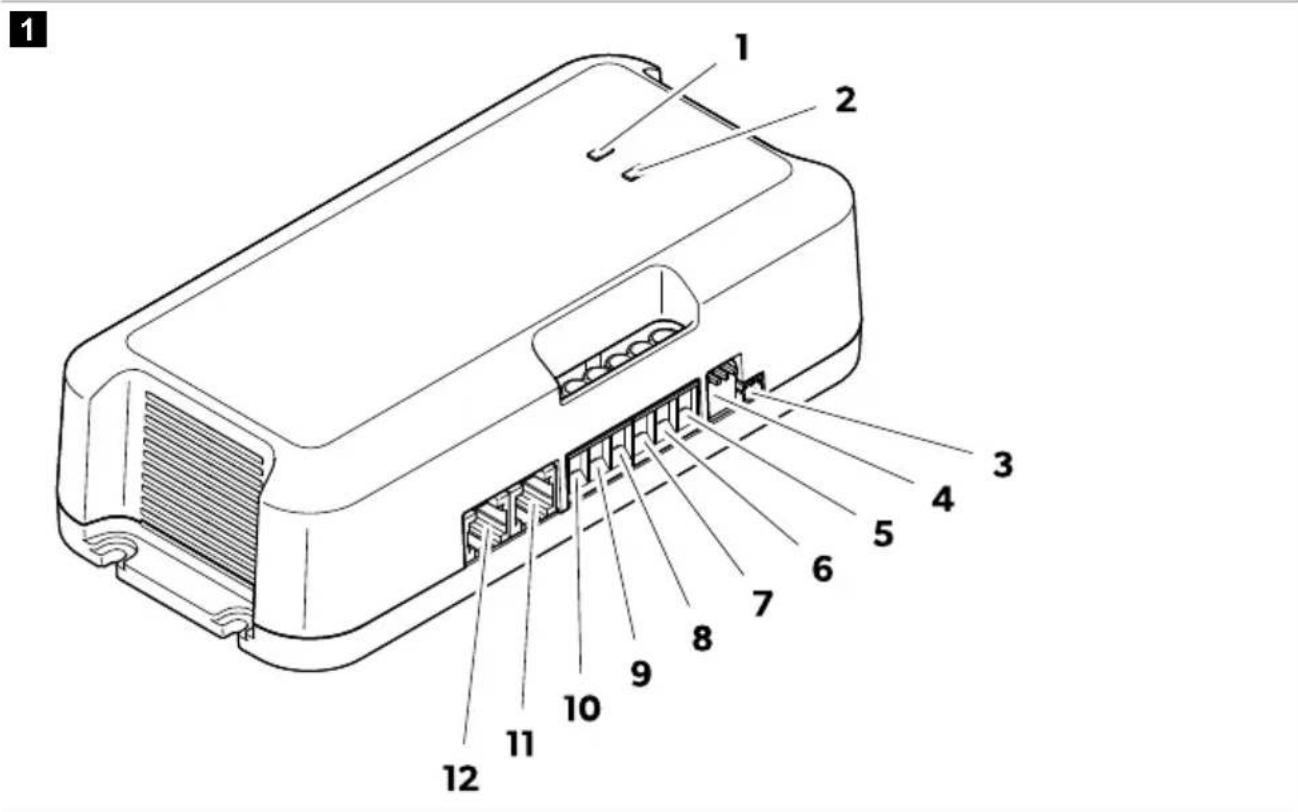

Tilkoblinger og betjeningselementer

Tabell 100: Tilkoblinger og betjeningselementer

Nr. Beskrivelse

1 Status-LED for forbruksbatteriet (B1)

2 Status-LED for startbatteriet (B2)

3 Tilkoblig av temperatursensoren

4 Angi type forbruksbatteri ved hjelp av DIP-bryterne

5 Tilkoblig til plusspol på startbatteri

NB

Nr. Beskrivelse

6 Tilkobling til plusspol på forbruksbatteri

7 Tilkobling til plusspol på solcellepanel 1

8 Tilkobling til plusspol på solcellepanel 2

9 Tilkobling til minuspol på forbruksbatteri

10 Tilkobling til minuspol på solcellepanel

11 Tilkobling til TD283-berøringsskjerm (tilbehør) eller CI-BUS

12 Tilkobling til TD283-berøringsskjerm (tilbehør) eller CI-BUS

Visnings-LED

Tabell 101: Visnings-LED

LED: Status Beskrivelse
	På Batteriene er fulladet (100%)Grønn
	Blinker Ladeprosess
Oransje Blinker Ladeprosess, spenning < 12 V
Rød Blinker Feil (se kapittel Feilretting på side 225)

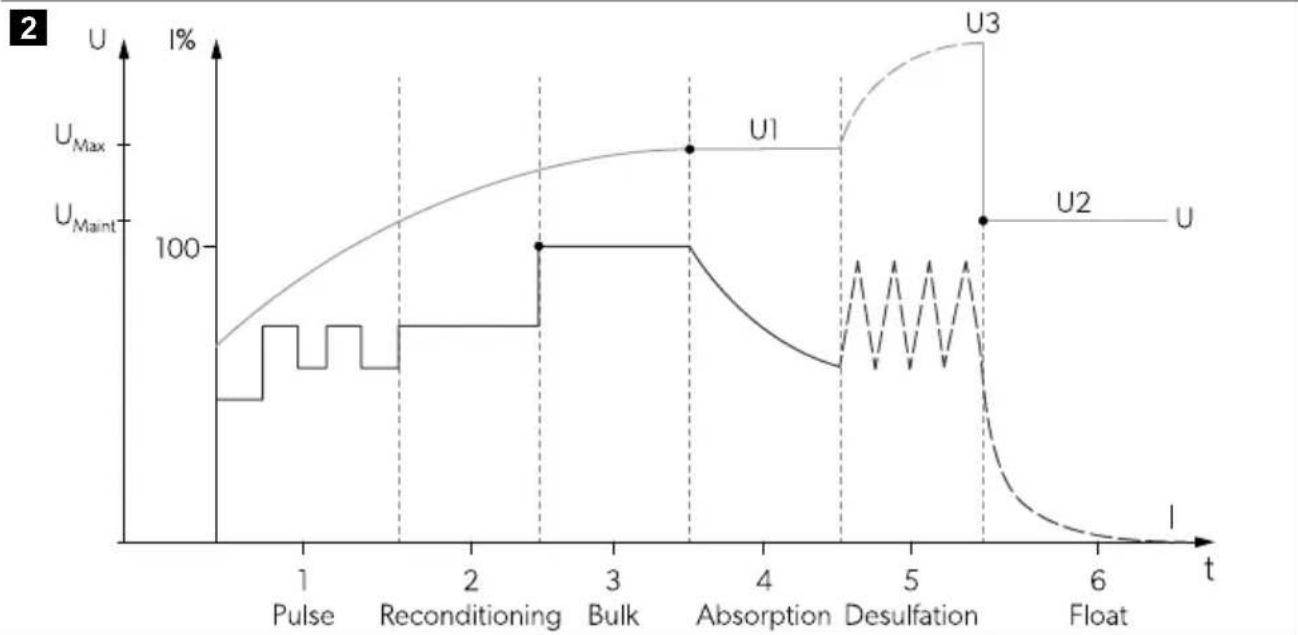

Batteriladefunksjon

En nettladesyklus for forbruksbatteriet initieres etter at forbruksbatterispenningen har sunket under tilbakestillingsspenningen.

En nettladesyklus på startbatteriet initieres i følgende situasjoner:

• Etter å ha sunket under den lave tilbakestillingsspenningen til startbatteriet (ladefasen til forbruksbatteriet vurderes/DD)
• Etter å ha sunket under tilbakestillingsspenningen til startbatteriet når forbruksbatteriet er i dryppladingsfasen (Float)

1: Puls (pulse)

Med en spenning på mellom 8 og 10,5 V blir det levert en redusert strøm hver 5 s (timeout 4 h).

2: Rekondisjoneringsfase

Med en spenning på mellom 10,5 V og 12 V blir det levert en redusert strøm (timeout 8 h).

3: Konstant strømfase (bulk)

Forbruksbatteri (B1): Med en spenning på mellom 12 V og U1 (den maksimale spenningen til den valgte ladekurven) blir den maksimale strømmen levert. Den maksimale spenningen som blir levert, avhenger av effekten til de installerte solcellepanelene (Wp) og solcelleregulatoren som brukes:

SC330:20A SC480:30A

Startbatteri (B2): Med en spenning på mellom 12 V og 14,2 V blir det levert en maksimal strøm på 10 A.

4: Konstant spenningsfase (absorbsjon)

Forbruksbatteri (B1): Med en spenning tilsvarende U1 (maksimumspenningen til den valgte ladekurven) blir det levert en konstant spenning tilsvarende U1. Strømmen som leveres, blir redusert når batteriets ladestatus (SoC) øker. Den konstante spenningsfasen er begrenset avhengig av valgt ladeprogram (se kapittel Stille inn ladeprogrammet på side 223).

Startbatteri (B2): En konstant spenning på 14,2 V leveres i 15 min.

5: Desulfatering (desulphation)

MERK Kun for AGM2-batterier hvis ladeprogrammet er valgt (se kapittel Stille inn ladeprogrammet på side 223).

NB

Forbruksbatteri (B1): Strømmen pulserer mens batterispenningen øker til U3 for å fjerne sulfat fra blyplatene på batteriet og gjenopprette batterikapasiteten. Denne fasen avsluttes når U3 er nådd (timeout 2 t).

6: Drypladingsfase (float)

Forbruksbatteri (B1): Drypladingsfasen opprettholder en konstant spenning (U2) knyttet til den valgte ladekurven. Så snart batterispenningen har falt til en bestemt verdi, vil apparatet gå tilbake til den konstante strømfasen.

Temperatursensor

Når temperatursensoren er koblet til, justerer solcelleregulatoren ladespenningen (for blybatterier) eller ladestrømmen (for LiFePO4-batterier) i henhold til den målte temperaturen på batteriet.

Vær oppmerksom på følgende instrukser ved valg av monteringssted:

• Monter apparatet nær batteriene for å holde batteritilkoblingskabelen så kort som mulig. Forsikre deg om at monteringsflaten er solid og vannrett.
• Velg en plassering som er godt ventilert og beskyttet mot fuktighet og støv.
• Hold en avstand på 10 cm rundt hele apparatet.

Montering av laderegulatoren for solcelleanlegget

PASS PÅ! Fare for skader

Før du borer noe som helst, må du forsikre deg om at ingen elektriske kabler eller andre deler på kjøretøyet kan skades av boring, saging eller filing.

Monter solcelleregulatoren vertikalt på en vegg ved hjelp av 4 skruer og med tilkoblingspunktene pekende nedover.

Tilkobling av laderegulatoren for solcelleanlegget

ADVARSEL! Fare for elektrisk støt

• Dekk alle solcellepaneler komplett med et ugjennomsiktig material under montasjen for å unngå at det genereres elektrisitet.
• Bruk anbefalte kabeldiametre, kabellengder og sikringer.

Plasser sikringene nær batteriene for å beskytte kabelen mot kortslutning og mulig forbrenning.

PASS PÅ! Fare for skader

Pass på at du ikke bytter polaritet. - Ikke forbind den negative klemmen på solcellepanelet til jord (ramme). Bruk alltid solcelleregulatorkontakten til å koble til minuspolen til solcellepanelene.

Følg disse anvisningene ved tilkobling av laderegulator for solcelleanlegget:

• Tilkople forbruksbatteriet før du tilkopler solcellepanelene.
• Ikke bruk klemringer. Avisoler kabelendene på 10 mm. Koble til flere solcellepaneler kun parallelt og opp til nominell effekt på laderegulator for solcelleanlegget.
• Ved bruk av to eller flere batterier er parallell tilkobling tillatt dersom batteriene er av samme type, kapasitet og alder. Tilkople batteriene diagonalt.
• For å sikre måling av den interne temperaturen på batteriet kobler du den medfølgende temperatursensoren til minuspolen på forbruksbatteriet.

NB

• Bruk egnede måleinstrumenter:

Multimeter med likespenningsmåling, 200 V eller automatisk skala

Tangamperemeter med direkte avlesning (100 A-skala eller høyere)

Tilkoblingsvariant A (kun SC330)

Tilkoblingsvariant for utgangseffekten på solcellepaneler 240 Wp.

Gå frem som vist i fig. 4 på side 218, ved tilkobling av laderegulatoren for solcelleanlegget.

Tabell 102: Tilkoblingsdiagram SC330

Nr. Beskrivelse
1 Laderegulator for solcelleanlegg
2 TD283-berøringsskjerm (tilbehør)
3 Temperatursensor
4 Solcellepanel(er)
	Forbruksbatteri
	Startbatteri (tilleggsutstyr)

Tabell 103: Fargekoding

Kode Farge
rd rød
bk svart

Tilkoblingsvariant B (kun SC330)

Tilkoblingsvariant for utgangseffekten på solcellepaneler O' 240 Wp.

Gå frem som vist i fig. 5 på side 219, ved tilkobling av laderegulatoren for solcelleanlegget.

Tabell 104: Tilkoblingsdiagram SC330

Nr. Beskrivelse
1 Laderegulator for solcelleanlegg
2 TD283-berøringsskjerm (tilbehør)

NB

Nr. Beskrivelse
3 Temperatursensor
4 WAGO-tilkobling
5 Solcellepanel(er)
	Forbruksbatteri
	Startbatteri (tilleggsutstyr)

Gå frem som vist i fig. 6 på side 220, ved tilkobling av laderegulatoren for solcelleanlegget.

Tabell 106: Tilkoblingsdiagram SC480

Nr. Beskrivelse
1 Laderegulator for solcelleanegg
2 TD283-berøringskjerm (tilbehør)
3 Temperatursensor
4 WAGO-tilkobling
5 Solcellepanel(er)
	Forbruksbatteri
	Startbatteri (tilleggsutstyr)

Tabell 107: Fargekoding

Kode Farge
rd rød
bk svart

Tilkoblingsvariant D (kun SC480)

Gå frem som vist i fig. 7 på side 222, ved tilkobling av laderegulatoren for solcelleanlegget.

7

Tabell 108: Tilkoblingsdiagram SC480

Nr. Beskrivelse
1 Laderegulator for solcelleanegg
2 TD283-berøringsskjerm (tilbehør)
3 Temperatursensor
4 WAGO-tilkobling
5 Solcellepanel(er)
	Forbruksbatteri
	Startbatteri (tilleggsutstyr)

• Bruk kun batterier som er egnet for den spesifiserte ladespenningen.
• Bruk en liten skrutrekker for å flytte DIP-bryterne forsiktig til ønsket posisjon.

Velg ladeprogrammet som er egnet for forbruksbatteritypen som benyttes, basert på batteriprodusentens spesifikasjoner, informasjonen på ladekurvene (se kapittel Batteriladefunksjon på side 214) og tekniske data (se kapittel Tekniske spesifikasjoner på side 227). De spesifiserte ladetidene gjelder for en gjennomsnittlig omgivelsestemperatur på 20°C.

Skyv DIP-bryterne til posisjonen vist i tabellen nedenfor, for å stille inn ladeprogrammet til den respektive typen forbruksbatteri.

Tabell 110: Konfigurasjon av ladekurve

DIP-bryterpo-sisjon (grå)	Ønsket ladeprogram DIP-bryterpo-sisjon (grå)	Ønsket ladeprogram
123ON	Blygelbatterier (14,2 V) • U1: 14,2 V (90 ... 360 min) • U2: 13,6 V	LiFePO4-batterier (14,4 V) • U1: 14,4 V (20 ... 60 min) • U2: 13,8 V
123ON	Blysyrebatterier (14,4 V)ller AGM1-batterier (14,4 V) • U1: 14,4 V (30 ... 240 min) • U2: 13,6 V	LiFePO4-batterier (14,2 V) • U1: 14,2 V (30 min) • U2: 13,6 V
123ON	AGM2-batterier (14,7 V) • U1: 14,7 V (30 ... 180 min) • U2: 13,6 V	LiFePO4-batterier (14,6 V) • U1: 14,6 V (20 ... 60 min) • U2: 13,8 V
123ON	AGM2-batterier med desulfate-ring (14,7 V) • U1: 14,7 V (30 ... 180 min) • U2: 13,6 V • U3: 15,7 V	LiFePO4-batterier (14,5 V) • U1: 14,5 V (30 ... 90 min) • U2: -

Utfører systemsjekk

Solcelleregulatoren regulerer ladingen av opptil to batterier: Ett forbruksbatteri (B1) og ett startbatteri (B2), hvor forbruksbatteriet får prioritet.

Forbruksbatteriet vil bli ladet under følgende forhold:

• De tilkoblede solcellepanelene leverer en spenning på >16 V.
• Batterispenningen er >8 V.

Forbruksbatteriet vil bli ladet med den valgte ladekurven (se kapittel Stille inn ladeprogrammet på side 223).

1. Dekk til alle solcellepaneler med et ugjennomsiktig stoff eller andre materialer for å forhindre at det produseres strøm.
2. Under installasjonen må alt være slått av og eventuelle andre strømkilder må være frakoblet (f.eks. batteriladere).
3. Mål spenningen til batteriene (verdi 1) med voltmeteret.
4. Fjern dekselet fra alle solcellepaneler. Sørg for direkte sollys for å få optimal ytelse fra solcellepanelene.
5. Mål spenningen til batteriene (verdi 2) med voltmeteret. Sammenlign verdi 2 med verdi 1 fra forrige måling. Verdi 2 bør være høyere enn verdi 1.
6. Sjekk ladestrømmen ved hjelp av mobilappen, et amperemeter eller den valgfrie TD283-berøringsskjermen (tilbehør).

Merk deg at SunControl-appen kanskje ikke er tilgjengelig i ditt land.

11 Rengjøring og vedlikehold

PASS PÅ! Fare for skader

• Apparatet må aldri rengjøres under rennende vann eller spyles.
• Bruk ikke skarpe eller harde gjenstander, skurende vaskemidler eller blekemidler under rengjøring, da disse kan skade apparatet.

Rengjør produktet regelmessig med en fuktig klut. Sjekk strømførende kabler eller ledninger regelmessig for feil på isoleringen, brudd eller vakkelkontakter.

Skifte sikring

ADVARSEL! Fare for elektrisk støt

Apparatets sikring må kun byttes ut av fagfolk.

Bytt ut sikringen som vist i fig. 8 på side 225. Bruk reservesikringen som følger med.

12 Feilretting

Problem Mulig Årsak Løsningsforslag
Laderegulatoren for solcelleanegg fungerer ikke. LED-lysene lyser ikke.	Isoleringsfeit, brudd eller vakkelkon-takter på strømførende kabler.	➢Sjekk strømførende kabler forfeit på isoleringen, brudd eller vakkelkontakter.➢Hvis du ikke kan finne noenfeit, tar du kontakt med et autorisert serviceverksted.
	Solcelleanlegget fungerer ikke korrekt (lav effektutgang). Gjenstander eller smuss stenger lyset ute.	➢Sjekk med hensyn til hindringer og sørg for at solcellepanelene ikke blokkeres av skygger.

NB

Problem Mulig Årsak Løsningsforslag
		> Plasser kjørtøyet på et bedre egnet sted. > Fjem smuss.
		Solcellepanelene er overopphenet. Et solcellepaneli serien har sviktet. Det har oppstätt en kortslutning.
		Det har opstanden kortslutting.
Laderegulatoren for solcelleanegg fungerer/DD. Status-LED-lampen for forbruksbatteriet (B1) blinker rød.	Kun LiFePO4-batterier: Temperatur-sensor er/DD.	Kun LiFePO4-batterier: Tilkoble tem-peratsensoren.
Laderegulatoren for solcelleanegg fungerer/DD. De to LED-lampene (B1 og B2) blinker rød.	Sikringen i apparatet er defekt.	Apparatets sikring på byttes ut erter at den er blitt utløst av over-strøm (se kapittel Skiffe sikring på side 225). Sikringen på kun byttes ut av fagfolk.

13 Avfallshåndtering

Resirkulering av emballasje: Lever emballasje til resirkulering så langt det er mulig.

Resirkulering av produkter med batterier, oppladbare batterier eller lyskilder:

• Hvis produkter inneholder ikke-erstattbare batterier, oppladbare batterier eller lyskilder, trenger du ikke fjerne dem for avhending.
• Hvis du ønsker å avfallsbehandle produktet, må du rådføre deg med nærmeste gjenvinningsstasjon eller din faghandler om hvordan du kan gjøre dette i overensstemmelse med gjeldende deponeringsforskrifter.
• Produktet kan avhendes gratis.

14 Garanti

Lovmessig garantitid gjelder. Hvis produktet er defekt: Ta kontakt med produsentens filial (se dometic.com/dealer) eller forhandler i ditt land.

Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

Kopi av kvitteringen med kjøpsdato - årsak til reklamasjonen eller beskrivelse av feilen

Vær oppmerksom på at reparasjoner som utføres selv, eller som utføres av uautoriserte, kan gå ut over sikkerheten og føre til at garantien blir ugyldig.

15 Tekniske spesifikasjoner

	SC330 SC480
Maksimal solcellepanelspenning (VoC) 32 V	-
Anbefalt utgangseffekt for solcellepanel 75 ... 330 Wp 110 ... 480 Wp
Utgang forbruksbatteri (B1)
Nominell speencing 12 V
Maksimal ladestrøm 20 A 30 A
Minimum batterikapasitet kreves
Bly-syre 60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Minimum batterispensing 8 V	-
Temperaturregulert lading	Opptil -0,03 V/°C
Utgang startbatteri (B2)
Nominell speencing 12 V
Maksimal ladestrøm	10 A
Minimum batterispensing 8 V	-
Generelle tekniske spesifikasjoner
Maksimal strømforbruk ved standby	Ø 6 mA
Intern sikring	30 A
Omgivelsestemperatur for drift	-20 °C ... 50 °C

NB

	SC330 SC480
Relativ luftfuktigkeit	Ø 90%, ikke-kondenserende
Mål 170 mm × 88 mm × 48 mm
Vekt 305 g 345 g
Frekvensbånd (Wi-Fi) 2,4 GHz ISM-bånd (2400 ... 2484 MHz)
RF-utgangseffekt 4 dBm (Bluetooth V5.0 Single Mode LE)
Sertifizierung	CE UK CA E24 TGR-06/02 4836 00

Med dette erklærer Dometic Mobile Power Italy S.r.l. at radioutstyret av typen SC330 og SC480 er i samsvar med direktivet 2014/53/EU. Den komplette teksten for EU-samsvarserklæringen er tilgjengelig på følgende internettadresse: documents.dometic.com

Suomi
