Вид продукт	Слънчев заряден регулатор
Марка / Модел	Dometic SC480
Размери (Д × В × Ш)	170 mm × 88 mm × 48 mm
Тегло	345 g
Номинално напрежение	12 V
Макс. напрежение на соларен панел (Voc)	32 V
Препоръчителна мощност на панела	110 … 480 Wp
Макс. заряден ток на вътрешната батерия (B1)	30 A
Макс. заряден ток на стартерната батерия (B2)	10 A
Съвместими типове батерии	Оловно-киселинни, Gel, AGM, LiFePO4
Зарядни програми	IUOU с MPPT, 8 избираеми криви чрез DIP превключватели
Вградени защити	Пренапрежение, поднапрежение, прегряване, ниска температура (LiFePO4), претоварване, обратен ток, късо съединение, обръщане на полярността на панела
Свързаност	Bluetooth (приложение SunControl), порт за сензорен екран TD283 (опционално)
Температурен сензор	Включен, закрепва се на батерията; адаптира зарядното напрежение/ток
Вътрешен предпазител	30 A, сменяем
Включени аксесоари	Температурен сензор, резервен предпазител (30 A), WAGO конектори (×2), 4 винта, кратко ръководство
Консумация в покой	≤ 6 mA
Работна температура	-20 °C … +50 °C
Макс. влажност	90 % без конденз
Почистване	Влажна кърпа, без абразивни почистващи препарати или потапяне
Ремонтоспособност	За квалифициран персонал; предпазителят е сменяем
Гаранция	Законна, свържете се с продавача или Dometic

Често задавани въпроси - SC480 DOMETIC

Какви са размерите и теглото на регулатора SC480?

Dometic SC480 е с размери 170 mm × 88 mm × 48 mm и тежи 345 g.

Какви типове батерии мога да зареждам с SC480?

Съвместим е с оловно-киселинни, gel, AGM и LiFePO4 батерии. Не е подходящ за NiCd, NiMH или други батерии.

Как да избера правилната зарядна програма за моята батерия?

Използвайте DIP превключвателите отпред на регулатора. Ръководството предоставя 8 предварително зададени конфигурации (напр. AGM2, LiFePO4) с конкретни напрежения и продължителности.

SC480 има ли защита срещу обръщане на полярността?

Да, защитава срещу обръщане на полярността на входа на соларния панел. Уверете се, че не обръщате полярността на батерията.

Мога ли да наблюдавам регулатора чрез моя смартфон?

Да, благодарение на вградения Bluetooth. Изтеглете приложението SunControl от App Store или Google Play, за да виждате данните и управлявате регулатора.

Какво да направя, ако червеният LED мига на SC480?

Мигащ червен LED показва грешка. Проверете дали температурният сензор е свързан правилно (за LiFePO4), дали предпазителят не е прегорял, или дали кабелите не са повредени. Вижте главата за отстраняване на неизправности в ръководството.

Как да сменя вътрешния предпазител?

Изключете устройството, свалете капака на предпазителя (вижте фиг. 8 от ръководството) и го заменете с идентичен предпазител 30 A. Само квалифициран персонал трябва да извършва тази операция.

Задължително ли е да инсталирам предоставения температурен сензор?

За LiFePO4 батерии сензорът е задължителен, за да работи регулаторът. За оловни батерии е препоръчителен, но не задължителен; без него зарядното напрежение се коригира при 20°C.

Мога ли да свържа няколко соларни панела към SC480?

Да, само паралелно. Общата мощност не трябва да надвишава 480 Wp (Wc). Използвайте положителните клеми 7 и 8 (панели 1 и 2) и общата отрицателна клема.

Какъв е минималният препоръчителен капацитет на батерията?

За оловно-киселинни батерии – поне 100 Ah; за LiFePO4 – поне 60 Ah. Това гарантира оптимално зареждане.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SC480 DOMETIC

Използване по предназначение.

Слънчевото зарядно устройство е предназначено да осигурява правилното зареждане на зареждане на домакински акумулатор, когато се зарежда от слънчеви панели, използвайки микропроцесорни програми за зареждане и да предпазва акумулатора от свръхзареждане и дълбоко разреждане.

Освен това слънчевото зарядно устройство осигурява и заряда на стартовия акумулатор, за да се гарантира стартирането на двигателя.

Слънчевото зарядно устройство е подходящо само за управление на слънчеви панели.

Слънчевото зарядно устройство не е подходящо за контролиране на при източници на зареждане.

Слънчевото зарядно устройство е предназначено за зареждане на следните видове акумулатори:

- Оловно-киселинни батерии - Акумулатори с оловен гел - Акумулатори с абсорбираща стъклена вата (AGM) LiFePO4 акумулатори

Слънчевото зарядно устройство не е предназначено за зареждане на други видове акумулатори (напр. NiCd, NiMH и т.н.).

Слънчевото зарядно устройство е подходящо за:

• Инсталиране в превозни средства за отдих
• Стационарна мобилна употреба
• Употреба на закрито

Слънчевото зарядно устройство не е подходящо за:

Работа с мрежово захранване - употреба на открито

Почистване и поддръжка

ВНИМАНИЕ! Опасност от повреда

• Никога не почиствайте устройството под течаща вода или в съд с вода.
• Не използвайте остри или твърди предмети, абразивни почистващи препарати или бензин по време на почистване, тъй като те могат да повредят устройството.

От време на време почиствайте продукта с влажна кърпа.

Редовно проверявайте кабелите или щепселите под напрежение за дефекти или повреди, прекъсвания или разхлабени връзки.

Смяна на бутона

ПРЕДУПРЕЖДЕНИЕ! Опасност от електрически удар

Предпазителят на устройството може да се смени само от квалифициран персонал.

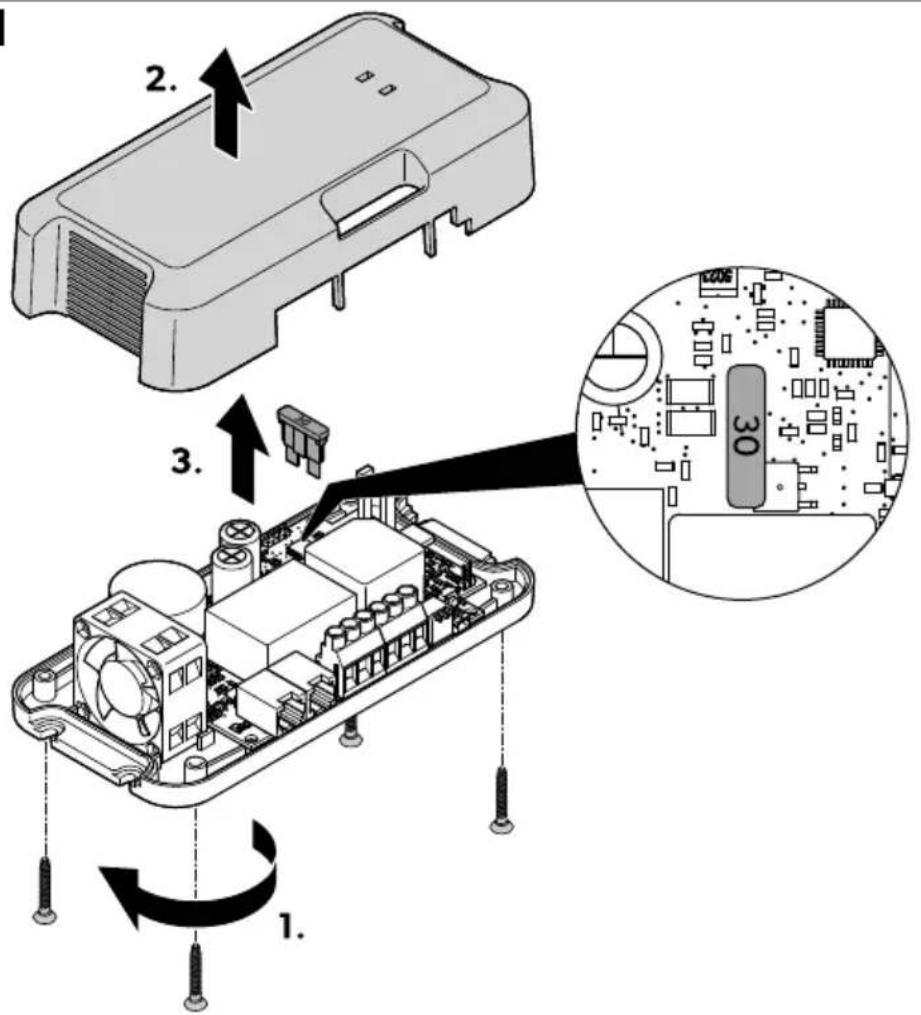

Сменете предпазителя, като е показано на фиг. 8 на страница 447. Използвайте предпазен предпазител.
