РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SC330 DOMETIC
Слънчево зарядно устройство
Ръководство за инсталация и работа....428
ET
1 Важни бележки....428
2 Обяснение на символите....428
3 Общи инструкции за безопасност....429
4 Адресат....432
5 Обхват на доставката.... 432
7 Използване по предназначение....433
8 Техническо описание.... 434
9 Инсталиране....437
10 Работа.... 444
11 Почистване и поддръжка....446
12 Отстраняване на неизправности....447
13 Изхвърпяне.... 448
14 Гаранция.... 449
15 Технически данни....449
1 Важни бележки
Моля, прочетете внимателно тези инструкции и спазвайте всички указания, напьтствия и предупреждения, включени в настоящото ръководство, за да сте сигурни, че монтирате, изпопзвате и подърхате правилно този продукт. Тези инструкции ТРЯБВА да се съхраняват с продукта.
Като изпопзвате продукта, Вие потвърждавате, че сте прочели вниматепно всички указания, напытствия и предупреждения и че разбирате и приемате да спазвате сроковете и условията, съдържащи се в тях. Вие се сыпасявате да изпопзвате този продукт само по предназначение и в съответствие с указанията, инструкциите и предупрежденията, описани в ръководството на продукта, како и в съответствие с всички припохими закони и разпоредби. Ако не прочетете и не спазвате инструкциите и предупрежденията, това може да доведе до наранявания за вас или за други хора, щети по продукта или щети по други предмети в близост до него. Това ръководство на продукта, включително указанията, инструкциите и предупрежденията и другата документация, подлежи на промяна и обновяване. За актуална информация за продукта, моля, посетете documents.dornetic.com.
2 Обяснение на символите
ОПАСНОСТ!
Показва опасна ситуация която, ако не бъде избегната, ще доведе до смърт или тежко нараняване.
ПРЕДУПРЕЖДЕНИЕ!
Показва опасна ситуация която, ако не бъде избегната, може да доведе до смърт или тежко нараняване.
ВНИМАНИЕ!
Показва опасна ситуация която, ако не бъде избегната, може да доведе до леко или средно нараняване.
ВНИМАНИЕ!
Показва ситуация която, ако не бъде избегната, ще доведе до щети по имуществото.
3 Общи инструкции за безопасност
Също така спазвайте инструкциите за безопасност и предписанията, издадени от производителя на превозното средство и упълномощените сервизи.

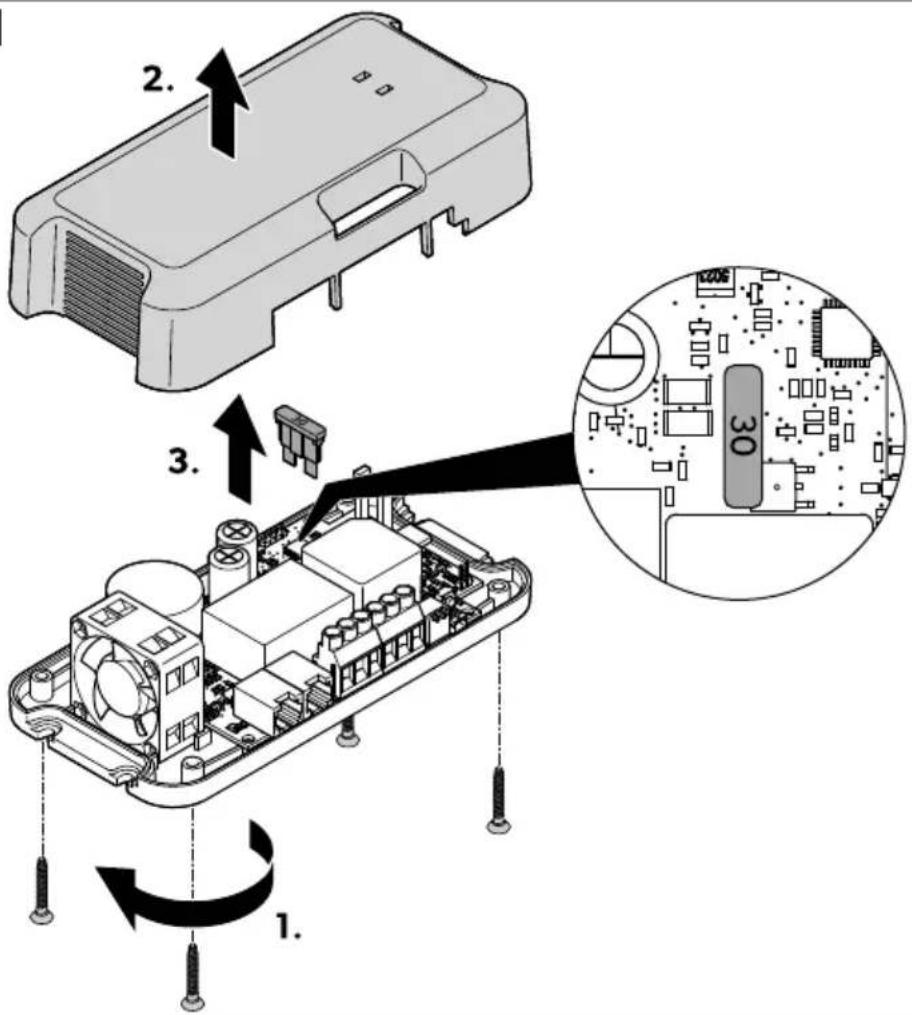

ПРЕДУПРЕЖДЕНИЕ! Опасност от електрически удар
- Монтирането и отстраняването на устройството може да се извършва само от квалифициран персонал.
- Не работаете с уреда, ако е видимо увреден.
- Ако захранващият кабел на това устройство е повреден, той трябва да бъде сменен, за да се предотврати евентуална опасност.
- Това устройство може да бъде ремонтирано само от квалифициран персонал. Неправилни ремонти могат да доведат до значителни опасности.
- Ако разглобявате устройството: Разкачете всички връзки. Уверете се, че няма напрежение в който и да е от входовете и изходите.
- Не използвайте устройството при мокри условия и не го потапяйте в течност. Съхранявайте на сухо място.
- Използвайте само аксесоари, препоръчани от производителя.
- Не модифицирайте и не адаптирайте никой от компонентите по какъвто и да е начин.
- Изключете устройството от захранването:
Преди всяко почистване и поддръжка
След употреба
Преди смяна на предпазител
Преди извършване на електрически заваръчни работи или работа по електрическата система
ПРЕДУПРЕЖДЕНИЕ! Опасност за здравето
- Този уред може да се използва от деца на възраст 8 и повече години и лица с намалени физически, сензорни или умствени способности, или с липса на знания и опит, ако получават надзор или инструкции относно използването на устройството по безопасен начин и разбират свързаните с него опасности.
- Електрическите уреди не са детска играчка! Винаги съхранявайте и използвайте устройството далеч от досега на много малки деца.
- Деца трябва да са под наблюдение, за да е сигурно, че не си играят с уреда.
- Почистване и поддръжка не трябва да се извършва от деца без наблюдение.
ВНИМАНИЕ! Опасност от повреда
- Преди стартиране проверете дали спецификацията на напрежението на табелката с данни е същата като тази на захранването.
- Уверете се, че други обекти не могат да причинят късо съединение при контактите на устройството.
- Уверете се, че отрицателните и положителните полюси никога не влизат в контакт.
3.1 Безопасно инсталиране на устройството
ОПАСНОСТ! Опасност от експлозия
Никога не монтирайте устройството на места, където има риск от експлозия на газ или прах.
ПРЕДУПРЕЖДЕНИЕ! Риск от нараняване
- Устройството трябва да бъде монтирано и закрепено така, че да не може да падне.
- При позициониране на устройството се уверете, че всички кабели са подходящо обезопасени, за да се избегне всякаква форма на опасност от преместване.
ВНИМАНИЕ! Опасност от повреда
- Не монтирайте устройството в близост до източници на топлина (отопление, пряка слънчева светлина, газови фурни и др.).
- Монтирайте устройството на сухо място, където е защитено от пръски вода.
3.2 Безопасност при електрическо свързване на устройството
ОПАСНОСТ! Опасност от електрически удар
Ако работите по електрически системи, уверете се, че има някой наблизо, който може да ви помогне в извънредни ситуации.
ПРЕДУПРЕЖДЕНИЕ! Опасност от електрически удар
- Спазвайте препоръчаните напречни сечения на кабелите.
- Поставете кабелите така, че да не могат да бъдат повредени от вратите или капака. Смачкан кабел може да доведе до сериозно нараняване.
ВНИМАНИЕ! Опасност от повреда
- Използвайте тръбни или кабелни канали, ако е необходимо да поставите кабели през метални панели или други панели с остри ръбове.
- He поставете кабела така, че да е хлабав или силно усукан.
- Закрепете здраво кабелите.
- Не дърпайте кабелите.
3.3 Безопасност при работа на уреда
ПРЕДУПРЕЖДЕНИЕ! Опасност от експлозия
- Използвайте устройството само в затворени, добре вентилирани помещения.
- Не работаете с устройството при следните условия:
В солена, мокра или влажна среда
В близост до корозивни изпарения
В близост до запалими материали
В райони, където има опасност от експлозии
ПРЕДУПРЕЖДЕНИЕ! Опасност от електрически удар
- Обърнете внимание, че части от устройството все оше могат да провеждат напрежение дори ако предпазителят е изгорял.
- Не разкачвайте кабели, когато устройството все още се използва.
ВНИМАНИЕ! Опасност от повреда
- Уверете се, че входните и изходните отвори за въздух на устройството не са покрити.
- Осигурете добра вентилация.
- Устройството не трябва да се излага на дъжд.
3.4 Предпазни мерки при работа с акумулатори
ПРЕДУПРЕЖДЕНИЕ! Риск от нараняване
- Батериите съдържат агресивни и каустични киселини. Избягвайте контакт на акумулаторна течност с тялото си. Ако кожата ви влезе в контакт с акумулаторна течност, измийте добре тази част от тялото си с вода. Ако имате някакви наранявания от киселини, незабавно се свържете с лекар.
- Когато работите с акумулатори, не носете метални предмети, като часовници или пръстени. Оловно-киселинните акумулатори могат да доведат до къси съединения, които могат да причинят сериозни наранявания.
- Използвайте само изолирани инструменти.
- Носете очила и защитно облекло, когато работите с акумулатори. Не докосвайте очите си, когато работите с акумулатори.
ВНИМАНИЕ! Опасност от експлозия
- Никога не се опитвайте да заредите замразен или дефектен акумулатор. Поставете акумулатора в зона без замръзване и изчакайте, докато акумулаторът се аклиматизира към околната температура. След това започнете процеса на зареждане.
- Не пушете, не използвайте открит пламък или не предизвиквайте искри в близост до двигателя или акумулатора.
ВНИМАНИЕ! Опасност от повреда
- Използвайте само презареждаеми акумулаторни батерии.
- Предотвратете падането на метални части върху акумулатора. Това може да предизвика искри или късо съединение на акумулатора и други електрически части.
- Уверете се, че полярността е правилна при свързване на акумулатора.
- Спедвайте инструкциите на производителя на акумулатора и тези на производителя на система-та или превозното средство, в които се използва акумулаторът.
- Ако акумулаторът трябва да бъде изваден, първо откачете заземяването. Разкачете всички връзки и всички консуматори от акумулатора, преди да го свалите.
- Съхранявайте само напълно заредени акумулатори. Зареждайте редовно съхраняваните акумулатори.
- Не пренасяте акумулатора за клемите му.
Предпазни мерки при работа с литиеви акумулатори
ВНИМАНИЕ! Риск от нараняване
Използвайте само акумулатори с интегрирана система за управление на акумулаторите и балансиране на клетките.
ВНИМАНИЕ! Опасност от повреда
- Монтирайте акумулатора само в среди с температура на околната среда най-малко 0 °C.
- Избягвайте дълбоко разреждане на акумулаторите.
Предпазни мерки при работа с оловно-киселинни акумулатори
ВНИМАНИЕ! Опасност за здравето
Течността от вода-киселина вътре в акумулатора може да се изпари и да причини кисела миризма. Използвайте акумулатора само в добре проветриво помещение.
ВНИМАНИЕ! Опасност от повреда
- Акумулаторът не е запечатан. Не завъртайте акумулатора настрани или с горната част надопу. Поставете акумулатора върху хоризонтална повърхност.
- Проверявайте редовно нивото на киселината за отворени акумулатори с оловна киселина.
- Незабавно презаредете дълбоко разредените оповно-киселинни батерии, за да избегнете супфатиране.
4 Адресат
Електрическото захранване трябва да бъде свързано от квалифициран електротехник с умения и знания, свързани с изграждането и експлоатацията на електрическо оборудване и инсталации, и който е запознат с приложимите разпоредби на страната, в която оборудването трябва да бъде инсталирано и/или използвано, и е преминал обучение за безопасност, за да идентифицира и избегне свързаните с това опасности.
5 Обхват на доставката
| Описание Количество | |
| Контролер за слънчево зареждане 1 | |
| Сензор за температура 1 | |
| Резервен предпазител (30 А) 1 | |
| Конектор WAGO SC330: 1 | |
| SC480: 2 | |
| Монтажен винт 4 | |
| Кратко ръководство за работа 1 | |
| Ръководство за инстапиране и работа (само цифрово) 1 | |
6 Принадлежности
Описание Инв. №
Сензорен дисплей TD283 9620013272
7 Използване по предназначение
Спънчевото зарядно устройство е предназначено да осигури правилното напрежение на зареждане на домашния акумулатор, когато се зарежда от соларни панели, използвайки микропроцесорни програми за зареждане IUoU, и да предпази акумулатора от свръхнапрежение и дълбоко разреждане.
Освен това слънчевото зарядно устройство осигурява достатьчно ниво на заряд на стартовия акумулатор, за да се гарантира стартирането на двигателя.
Слънчевото зарядно устройство е подходящо само за управление на соларни панели.
Слънчевото зарядно устройство не е подходящо за контролиране на други източници на зареждане.
Слънчевото зарядно устройство е предназначено за зареждане на следните видове акумулатори:
- Оловно-киселинни батерии
• Акумулатори с оловен гел - Акумулатори с абсорбираща стъклена вата (AGM)
• LiFePO4 акумулатори
Спънчевото зарядно устройство не е предназначено за зареждане на други видове акумулатори (напр. NiCd, NiMH и т.н.).
Слънчевото зарядно устройство е подходящ за:
- Инсталиране в превозни средства за отдих
- Стационарна или мобилна употреба
- Употреба на закрито
Слънчевото зарядно устройство не е подходящо за:
- Работа с мрежово захранване
- Употреба на открыто
Производството на енергия от свързани соларни панели не може да надвишава максимальната мощност, посочена в техническите данни.
Този продукт е подходящ само за предвидената цел и приложение съгласно настоящите инструкции.
Това рьководство предоставя информация, необходима за правилната инсталация и/или експлоатация на продукта. Пошо инсталиране и/или неправилна употреба и поддръжка ще доведат до незадоволителна работа и евентуално до повреди.
Производителят не носи отговорност за наранявания и повреди по продукта, причинени от:
- Неправилен монтаж и свързване, включително прекалено високо напрежение
- Неправилна поддръжка или използване на резервни части, различни от оригиналните, предоставяни от производителя
- Изменения на продукта без изрично разрешение от производителя
BG
- Използване за цели, различни от описаните в това ръководство
Dometic си запазва правото да променя външния вид и спецификациите на продукта.
Слънчевото зарядно устройство предлага следните функции:
- Програми за зареждане IUOU с микропроцесорно управление и температурна компенсация за различни типове акумулатори
- Следене на пика на максимальната мощност (MPPT)
- Bluetooth връзка за показване на данни и функции на мобилното приложение
Сльнчевото зарядно устройство има следните защитни механизми:
- Защита от високо напрежение
- Защита от ниско напрежение
- Защита при висока температура
- Защита при ниска температура (само за LiFePO4 акумулатори със свързан сензор за температура)
- Защита от свръхзаряд на акумулатора (само със свързан сензор за температура)
- Защита срещу обратен ток
- Защита от късо съединение
- Защита срещу обратна полярност за входове на соларни панели
Сензорът за температура следи температурата на акумулатора по време на процеса на зареждане, за да контролира и регулира съответно напрежението на зареждане.
Спънчевото зарядно устройство може да се адаптира към различни видове акумулатори на домашния акумулатор чрез DIP превключватели.
По желание сензорният дисплей TD283 (аксесоар) може да бъде свързан за показване на външни данни и напредъка на процеса на зареждане.

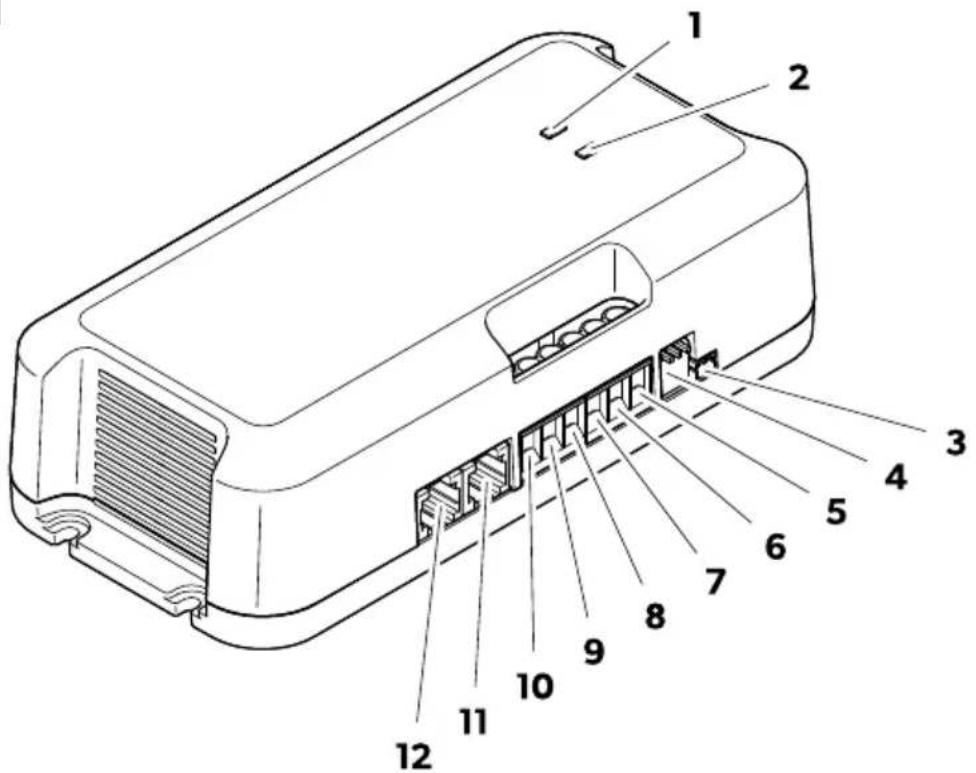

Връзки и контроли
1
Таблица 210: Връзки и контроли
| No Описание |
| 1 Светодиод за състояние на домашния акумулатор (B1) |
| 2 Светодиод за състояние на стартовия акумулатор (B2) |
| 3 Свързване към сензора за температура |
| 4 DIP превключватели за настройка на типа на домашния акумулатор |
| 5 Свързване към положителния полюс на стартовия акумулатор |
| 6 Свързване към положителния полюс на домашния акумулатор |
| 7 Връзка към положителния полюс на слънчевия панел 1 |
| 8 Връзка към положителния полюс на сопарния панел 2 |
| 9 Свързване към отрицателния полюс на домашния акумулатор |
| 10 Връзка към отрицателния полюс на сопарни панели |
| 11 Свързване към сензорен дисплей TD283 (аксесоари) или CI-BUS |
| 12 Свързване към сензорен дисплей TD283 (аксесоари) или CI-BUS |
СВЕТОДИОДНИ индикатори
| СВЕТОДИОД Състояние Описание | |
| Вкл Акумулаторите са напыпно заредени (100 %)Зепен | |
| Мигане Процес на зареждане | |
| Оранжев Мигане Процес на зареждане, напрежение < 12 V | |
| Червен Мигане Грешка (вижте глава Отстраняване на неизправности на страница 447) | |

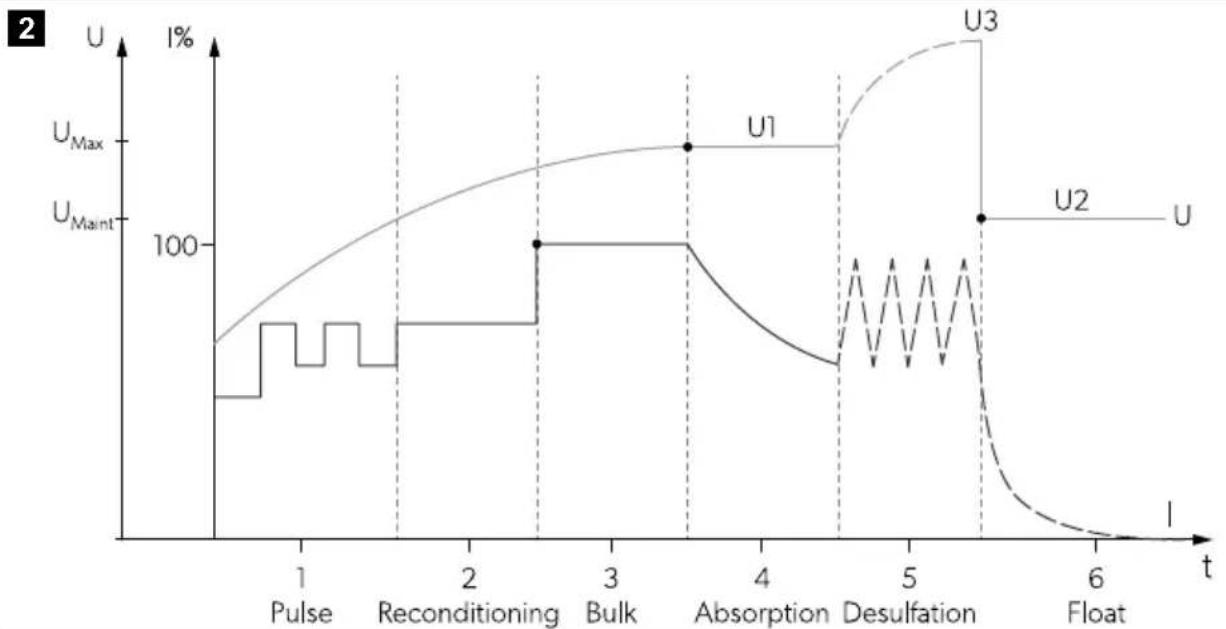

Функция за зареждане на акумулатора
Основният цикъл на зареждане на домашния акумулатор започва, след като напрежението на домашния акумулатор спадне под нулиращото напрежение.
Основният цикъл на зареждане на стартовия акумулатор се инициира при следните събития:
- След падане под ниското нулиращо напрежение на стартовия акумулатор (не се взема предвид фазата на зареждане на домашния акумулатор)
- След падане под нулирашото напрежение на стартовия акумулатор, когато домашният акумулатор е във фаза на зареждане (плаващо)
С напрежение между 8 и 10,5 V ще се подава намален ток на всеки 5 s (време на изчакване 4 h).
2: Фаза на възстановяване
С напрежение между 10,5 V и 12 V се подава намален ток (време на изчакване 8 h).
3: Фаза на постоянен ток (обемно)
Домашен акумулатор (В1): При напрежение между 12 V и U1 (максимално напрежение на избраната крива на зареждане) се подава максимален ток. Максималният доставен ток зависи от мощността на инсталираните соларни панели (Wp) и използваното слънчево зарядно устройство:
- SC330: 20 A
- SC480: 30 A
Стартов акумулатор (В2): С напрежение между 12 V и 14,2 V, се доставя максимален ток от 10 А.
Домашен акумулатор (В1): При напрежение, равно на U1 (максимално напрежение на избраната крива на зареждане) се доставя постоянно напрежение, равно на U1. Доставения ток ще намалее, тъй като състоянието на зареждане на акумулатора (SoC) се увеличава. Фазата на постоянно напрежение е ограничена в зависимост от избраната програма за зареждане (вижте глава Настройка на програмата за зареждане на страница 444).
Стартов акумулатор (В2): Постоянно напрежение от 14,2 V ще бъде доставено за 15 min.
5: Десулфиране
УКАЗАНИЕ Само за AGM2 акумулатори, ако е избрана програмата за зареждане (вижте глава Наст ройка на програмата за зареждане на страница 444).
Домашен акумулатор (B1): Токът импулсира, докато напрежението на акумулатора се повишава до U3, за да се отстрани сулфатьт от оловните плочи на акумулатора и да се възстанови капацитетът му. Тази фаза завършва след достигане на U3 (време на изчакване 2 часа).
6: Фаза на зареждане (плаващо)
Домашен акумулатор (В1): Фазата на бавно и продължително зареждане поддържа постоянно напрежение (U2), свързано с избраната крива на зареждане. Веднага след като напрежението на акумулатора спадне до определена стойност, устройството отново влиза във фазата на постоянен ток.
При свързан температурен датчик слънчевото зарядно устройство адаптира напрежението на зареждане (за оловни акумулатори) или тока на зареждане (за LiFePO4 акумулатори) в зависимост от измерената температура на акумулатора.
За оловни акумулатори: Ако сензорът за температура не е свързан или ако е повреден, напрежението на зареждане се отнася към 20 °C.
За LiFePO4 акумулатори: Без свързан сензор за температура слънчевото зарядно устройство не работи.
9 Инсталиране
Местоположение на инсталацията
Спазвайте следните инструкции при избора на място за инсталиране:
- Монтирайте устройството близо до акумулаторите, за да запазите кабела за свързване на акумулаторите възможно най-къс.
BG
- Уверете се, че монтажната повърхност е твърда и равна.
- Изберете място, което е добре проветрено и защитено от влага и прах.
- Поддържайте разстояние от 10 см на всички страни около уреда.
Монтиране на слънчевото зарядно устройство
ВНИМАНИЕ! Опасност от повреда
Преди пробиване на отвори се уверете, че електрическите кабели или други части на превозното средство не могат да бъдат повредени чрез пробиване, рязане или изпиляване.
Монтирайте слънчевото зарядно устройство с 4-те винта, поставени вертикално върху стена, като клемите са насочени надолу.
Свързване на слънчевото зарядно устройство
ПРЕДУПРЕЖДЕНИЕ! Опасност от електрически удар
- Напълно покрийте всички соларни панели с непрозрачен материал по време на инсталацията, за да предотвратите генерирането на електроенергия.
- Спазвайте препоръчаните напречни сечения на кабелите, дължини на кабелите и предпазител.
Поставете предпазителите близо до акумулаторите, за да предпазите кабелите от късо съединение и възможно изгаряне.
ВНИМАНИЕ! Опасност от повреда
- Не обрьщайте полярността.
- Не свързвайте отрицателната клема на соларния панел към маса (шаси). Винаги използвайте клемата на слънчевото зарядно устройство за свързване към отрицателния полюс на соларните панели.
Спазвайте следните инструкции при свързване на контролера за слънчев заряд:
- Свържете домашния акумулатор, преди да свържете соларните панели.
- Не използвайте ферули. Оголете краищата на кабела на 10 mm.
- Свържете някопко соларни панела само паралепно и до номиналната мощност на контролопера за слънчев заряд.
- В случай на два или повече акумулатора е допустимо паралелно свързване, ако акумулаторите са от един и съш тип, капацитет и възраст. Свържете батериите диагонално.
- За да се гарантира измерване на вътрешната температура на акумулатора, свържете предоставения сензор за температура към отрицателната клема на домашния акумулатор.
- Използвайте подходящи измервателни инструменти:
Мултицет с измерване на постояннотоково напрежение, 200 V или автомащабиране
Амперометрична скоба с директно измерване (скала 100 А или по-висока)
Вариант на свързване А (само за SC330)
Вариант на свързване за изходи на соларни панели Ô 240 Wp.
За да свържете слънчевото зарядно устройство, продължете спрямо указанията на фиг. 4 на страница 440.
| No Описание | |
| 1 Контролер за слънчево зареждане | |
| 2 Сензорен дисплей TD283 (аксесоар) | |
| 3 Сензор за температура | |
| 4 Соларен(ни) панел(и) | |
 | Батерия на къщата |
 | Стартов акумулатор (опция) |
Таблица 213: Цветово кодиране
| Код Цвят | |
| rd червен | |
| bk черен |
Вариант на свързване В (само за SC330)
Вариант на свързване за изходи на соларни панели 0' 240 Wp.
За да свържете слынчевото зарядно устройство, продължете спрямо указанията на фиг. 5 на страница 441.
| No Описание | |
| 1 Контролер за слънчево зареждане | |
| 2 Сензорен дисплей TD283 (аксесоар) | |
| 3 Сензор за температура | |
| 4 Конектор WAGO | |
| 5 Соларен(ни) панел(и) | |
 | Батерия на къщата |
 | Стартов акумупатор (опция) |
Таблица 215: Цветово кодиране
| Код Цвят | |
| rd червен | |
| bk черен |
Вариант на свързване С (само за SC480)

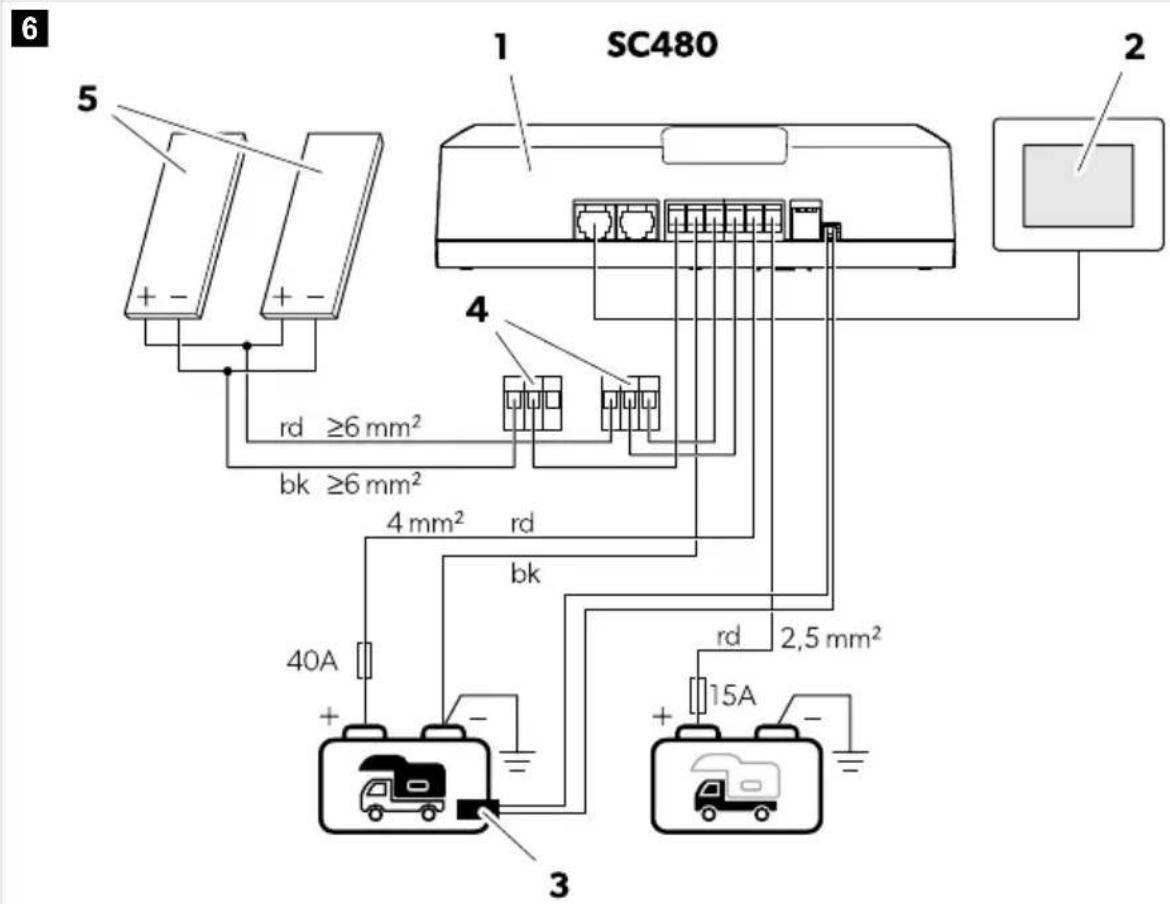

За да свържете слынчевото зарядно устройство, продължете спрямо указанията на фиг. 6 на страница 442.
| No Описание | |
| 1 Контропер за слънчево зареждане | |
| 2 Сензорен дисплей TD283 (аксесоар) | |
| 3 Сензор за температура | |
| 4 Конектор WAGO | |
| 5 Соларен(ни) панел(и) | |
 | Батерия на къщата |
 | Стартов акумулатор (опция) |
Таблица 217: Цветово кодиране
| Код Цвят | |
| rd червен | |
| bk черен |
Вариант на свързване D (само за SC480)

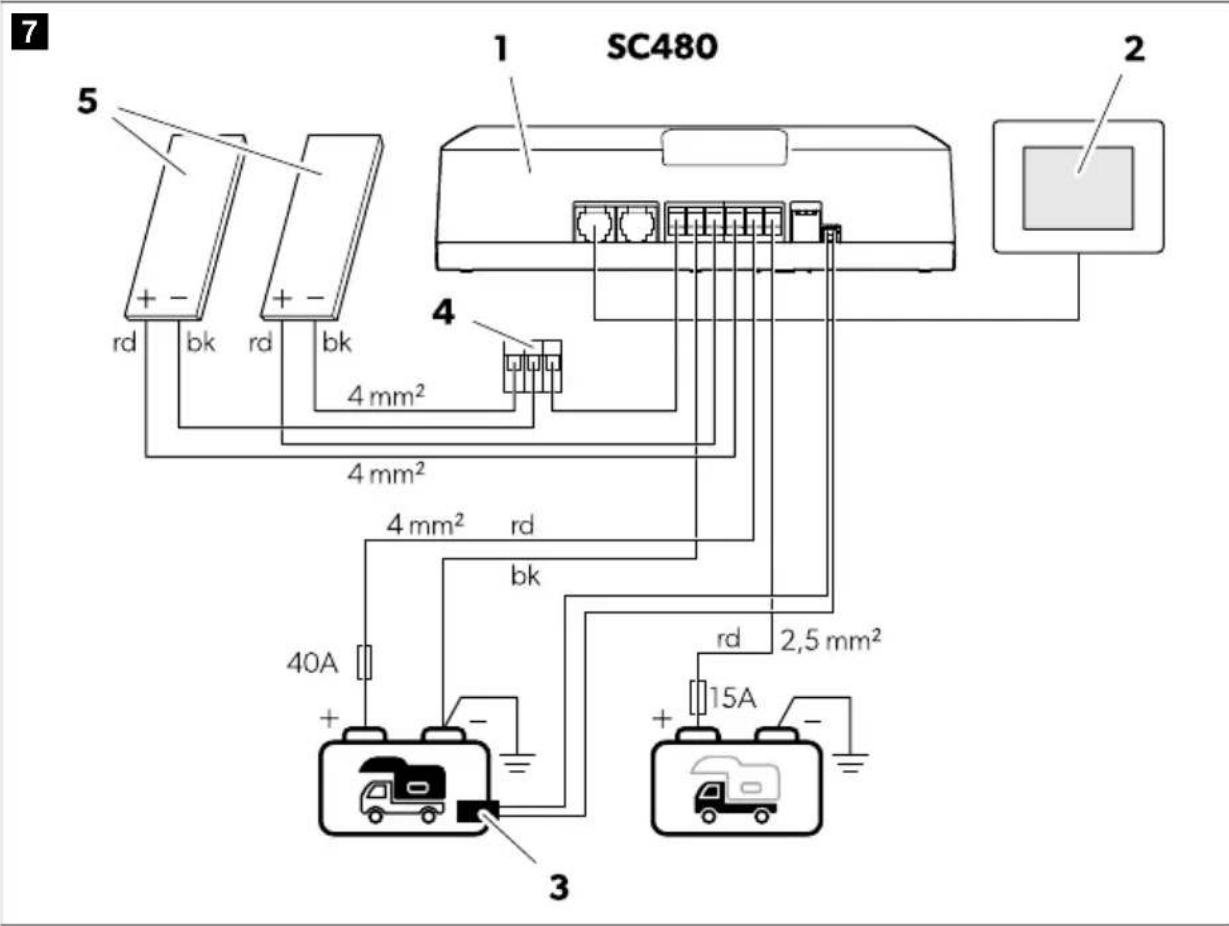

За да свържете слънчевото зарядно устройство, продължете спрямо указанията на фиг. 7 на страница 443.
| No Описание | |
| 1 Контролер за слънчево зареждане | |
| No Описание | |
| 2 Сензорен дисплей TD283 (аксесоар) | |
| 3 Сензор за температура | |
| 4 Конектор WAGO | |
| 5 Соларен(ни) панеп(и) | |
 | Батерия на къщата |
 | Стартов акумулатор (опция) |
Таблица 219: Цветово кодиране
| Код Цвят | |
| rd червен | |
| bk черен |
10 Работа
Настройка на програмата за зареждане
ВНИМАНИЕ! Опасност от повреда
- Използвайте само батерии, които са подходящи за посоченото напрежение на зареждане.
- Използвайте малка отвертка, за да преместите внимателно превключвателите в необходимото положение.
Изберете програмата за зареждане, подходяща за типа на използвания домашен акумулатор въз основа на спецификациите на производителя на акумулатора, информацията за кривите на зареждане (вижте глава Функция за зареждане на акумулатора на страница 436) и техническите данни (вижте глава Технически данни на страница 449). Посочените времена на зареждане се прилагат за средна околна температура от 20 °C.
Пльзнете превключвателите в позицията, показана в таблицата по-долу, за да зададете програмата за зареждане за съответния тип домашна батерия.
Таблица 220: Конфигурация на кривата на зареждане
Извършване на проверка на работата на системата
Спънчевото зарядно устройство регулира зареждането на два акумулатора: Един домашен акумулатор (В1) и един стартов акумулатор (В2), с приоритетно зареждане на домашния акумулатор.
Домашният акумулатор ще се зарежда при следните условия:
- Свързаните соларни панели осигуряват напрежение > 16 V.
- Напрежението на акумулатора e > 8 V.
Домашният акумулатор ще бъде зареден с избраната крива на зареждане (вижте глава Настройка на програмата за зареждане на страница 444).
Стартовият акумулатор ще се зарежда при следните условия:
- Домашният акумулатор е във фаза на зареждане (плаващо), а стартовият акумулатор е с напрежение < 12,5 V.
- Стартовият акумулатор е с напрежение < 11,9 V за 20 min.
Всяка фаза на зареждане има максимально време на работа с изключение на фазата на бавно и продължително зареждане (плаващо), която постоянно следи състоянието на зареждане (SoC) и, ако е необходимо, доставя импуlsen ток, за да поддържа акумулатора зареден на 100 %.
- Покрийте всички соларни панели с непрозрачен плат или материал, за да предотвратите производството на електроенергия.
- Ако има монтирани, изключете и прекъснете връзката с всички други спомагателни източници на захранване (напр. зарядни устройства за акумулатори).
- Измерете напрежението на акумулаторите (стойност 1) с волтметъра.
- Отстранете покритието от всички соларни панели. Осигурете пряка слънчева светлина за оптимална работа на соларните панели.
BG
- Измерете напрежението на акумулаторите (стойност 2) с воптметъра. Сравнете стойност 2 със стойност 1 от предишното измерване.
Стойност 2 трябва да бъде по-висока от стойност 1.
- Проверете тока на зареждане с помощта на мобилното приложение, амперметър или опционално със сензорния дисплей TD283 (аксесоар).
Изтегляне на приложението SunControl
Слънчевото зарядно устройство а може да се наблюдава и управлява чрез Bluetooth с помощта на приложение, инсталирано на подходящо устройство.
Свалете приложението SunControl от App Store или Google Play:
Забележете, че приложението SunControl може да не е налично във Вашата държава.
11 Почистване и поддръжка
ВНИМАНИЕ! Опасност от повреда
- Никога не почиствайте устройството под течаща вода или в съд с вода.
- Не използвайте остри или твърди предмети, абразивни почистващи препарати или белина по време на почистване, тъй като те могат да повредят устройството.
От време на време почиствайте продукта с влажна кърпа.
Редовно проверявайте кабелите или линиите под напрежение за дефекти в изолацията, прекъсвания или разхлабени връзки.
Смяна на бушона
ПРЕДУПРЕЖДЕНИЕ! Опасност от електрически удар
Предпазителят на устройството може да се сменя само от квалифициран персонал.
Сменете предпазителя, както е показано на фиг. 8 на страница 447. Използвайте предоставения резервен предпазител.
8
12 Отстраняване на неизправности
| проблем причина Решение | ||
| Слънчевото зарядно устройство не работи. Светодиодите не светват. | Неизправности в изолацията, прекъсвания или разхлабени връзки при кабелите под напрежение. | > Проверете кабелите под напрежение за дефекти в изолацията, прекъсвания или разхлабени връзки.> Ако не можете да намерите грешка, свържете се с оторизиран сервизен агент. |
| Слънчевата система не работи правилно (ниска мощност). Предмети или мръсотия блокират светлината. | > Проверете за препятствия и се уверете, че соларните панели не са блокирани от сенки.> Преместете автомобиля на по подходящо място.> Отстранете всички замърсявания. | |
| Прегряване на соларните панели. | > Оставете соларните панели да се охладят. | |
BG
| проблем причина Решение | ||
| >Преместете автомобиля на по-подходящо място.>Осигурете достатъчна циркула-ция на въздуха около соларните панели. | ||
| Един соларен панел в масива се про-вали. | ||
| >Извадете предпазителя от конт-ролера за слънчево зареждане и проверете напрежението на соларния панел (VOC) на конт-ролера за слънчево зареждане.>Проверете соларните панели за микропукнатини.>Проверете соларните панели за разспояване.>Сменете дефектните соларни панели, ако е необходимо. | ||
| Генерира се късо съединение. | ||
| >Предпазителят на устройство-то трябва да бъде сменен, след като е бил задействан от преко-мерен ток (вижте глава Смяна на бушона на страница 446).>Предпазителят да се сменя са-мо от квалифициран персонал. | ||
| Спънчевото зарядно устройство не работи. Светодиодыт за състояние на домашния акумулатор (В1) мига в чер-вено. | Само LiFePO4 акумулатори: Сензо-рът за температура не е свързан. | Само LiFePO4 акумулатори: Свърже-те сензора за температура. |
| Спънчевото зарядно устройство не работи. Двата светодиода (В1 и В2) мигат в червено. | Предпазителят на устройството е де-фектен. | >Предпазителят на устройство-то трябва да бъде сменен, след като е бил задействан от преко-мерен ток (вижте глава Смяна на бушона на страница 446).>Предпазителят да се сменя са-мо от квалифициран персонал. |
13 Изхвърляне
Рециклиране на опаковъчния материал: По възможност предайте опаковката за рециклиране.
Продукти за рециклиране с незаменяеми батерии, презареждаеми батерии или източници на светлина:
- Ако продуктът съдържа незаменяеми батерии, презареждаеми батерии или източници на светлина, не е необходимо да ги отстранявате, преди да изхвърлите продукта.
- Ако искате окончателно да изхвърлите продукта, попитайте местния център за рециклиране или специализиран дильр за подробности как това да се извърши в съответствие с валидните предписания.
- Продуктът може да бъде изхвърлен безплатно.
14 Гаранция
Важи гаранционният срок, определен от закона. Ако продуктът е дефектен, моля, свържете се с клона на производителя във вашата страна (вижте dometic.com/dealer) или с вашия търговец на дребно.
За обработка на гаранцията и ремонта, моля приложете следните документи при изпращането на уреда:
- Копие от фактурата с дата на покупката
- Причина за претенцията или описание на дефекта
Отбележете, че саморъчен или непрофесионален ремонт може има последствия за безопасността и да анулира гаранцията.
15 Технически данни
| SC330 SC480 | |
| Максимално напрежение на соларния панел (VoC) 32 V | — |
| Препоръчителна мощност на соларния панел 75 ... 330 Wp 110 ... 480 Wp | |
| Изходен домашен акумулатор (B1) | |
| Номинално напрежение 12 V | |
| Максимален ток на зареждане 20 A 30 A | |
| Необходим е минимален капацитет на акумулатора | |
| Оловна кисепина 60 Ah 100 Ah | |
| LiFePO4 40 Ah 60 Ah | |
| Минимално напрежение на акумулатора 8 V | — |
| Регулирано от температурата зареждане До – | 0,03 V/°C |
| Изходен стартов акумулатор (B2) | |
| Номинално напрежение 12 V | |
| Максимален ток на зареждане | 10 A |
| Минимално напрежение на акумулатора 8 V | — |
| Общи технически данни | |
| Максимална консумация на ток в режим на готов-ност | 6 mA |
| Вътрешен предпазител | 30 A |
| Околна температура за работа | -20 °C ... 50 °C |
| Влажност на околната среда | 90 %, без кондензация |
| Размери | 170 mm × 88 mm × 48 mm |
| Тегло | 305 g 345 g |
| Честотна лента (Wi-Fi) | 2,4 GHz ISM лента (2400 ... 2484 MHz) |
| Радочестотна изходна мощност | 4 dBm (Bluetooth V5.0 Single Mode LE) |
BG
| SC330 SC480 | ||||
| Сертифициране |  |  |  |  |
| '02 | 0 | |||
С настоящото Dometic Mobile Power Italy S.r.l. декларира, че радиосьоръженията тип SC330 и SC480 са в съответствие с Директива 2014/53/EC. Пълният текст на EC декларацията за съответствие е наличен на следния Интернет адрес: documents.dometic.com
Eesti keel
1 Olulised märkused.... 451
2 Sümbolite selgitus....451
3 Üldised ohutusjuhised....452
4 Sihtrühm....455
5 Tarnepakk....455
6 Lisatarvikud....455
7 Kasutusotstarve....455
8 Tehniline kirjeldus....456
9 Paigaldamine 459
10 Käitamine....466
11 Puhastamine ja hooldamine....468
12 Törgete körvaldamine....469
13 Körvaldamine....470
14 Garantii.... 470
15 Tehnilised andmed....470
