KASUTUSJUHEND SC330 DOMETIC

Päikeseenergia laadija

Paigaldus- ja kasutusjuhend.... 451

EL

Lugege see juhend tähelepanelikult läbi ja järgige köiki selles esitatud juhiseid, suuniseid ja hoiatusi, et tagada alati toote öigesti paigaldamine, kasutamine ning hooldamine. See juhend PEAB jääma selle toote juurde.

Toote kasutamisega kinnitate, et olete köik juhised, suunised ja hoiatused tähelepanelikult läbi lugenud ning möistate ja nõustute järgima nendes sätestatud tingimusi. Nõustute kasutama seda toodet üksnes ettenähtud eesmärgil ja otstarbel ning kooskõlas kasutusjuhendis sätestatud juhiste, suuniste ja hoiatustega, samuti kooskõlas köigi kohaldata- teõigusaktide ja eeskirjadega. Siin sätestatud juhiste ja hoiatuste lugemise ja järgimise eiramine võib põhjustada vigastusi teile ja kolmandatele isikutele, kahjustada teie too- det või lähedusos asuvat muud vara. Toote kasutusjuhendit, sh juhiseid, suuniseid ja hoiatusi, ning seotud dokumente võidakse muuta ja uuendada. Värskéima tooteteabe leia- teveebisaidilt documents.dometic.com.

2 Sümbolite selgitus

OHT!

viitab ohtlikule olukorrale, mis eiramise korral lõpeb surma või raske vigastusega.

HOIATUS!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda surma või raske vigastusega.

ETTEVAATUST!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda kerge või keskmise vigastusega.

TÄHELEPANU!

Viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda varalise kahjuga.

3 Üldised ohutusjuhised

Järgige ka söiduki tootja ning volitatud töökodade esitatud ohutusjuhiseid ja erinõudeid.

HOIATUS! Elektrilöögi oht

• Seadme paigaldamise ja eemaldamisega tohivad tegeleda ainult kvalifitseeritud töötajad.
• Kui seadmel on nähtavaid kahjustusi, ei tohi seda kasutada.
• Kui selle seadme toitekaabel on katki, tuleb see ohutuse tagamiseks välja vahetada.
• Seda seadet võivad remontida ainult spetsialistid. Valesti tehtud parandused võivad seadme kasutamise ohtlikuks muuta.
• Seadme lahtivõtmisel toimige järgmiselt. Lahutage kõik ühendused. Veenduge, et kõigil sisenditel ja väljunditel puuduks pinge.
• Ärge kasutage seadet märgadest tingimustes ega kastke seda mis tahes vedelikku. Hoidke seadet kuivas kohas.
• Kasutage ainult tootja soovitatud tarvikuid.
• Ärge muutke ega kohandage ühtki komponenti mis tahes viisil.
  • Lahutage seade toiteallikast.

Alati enne puhastamist ja hooldamist

Pärast kasutamist

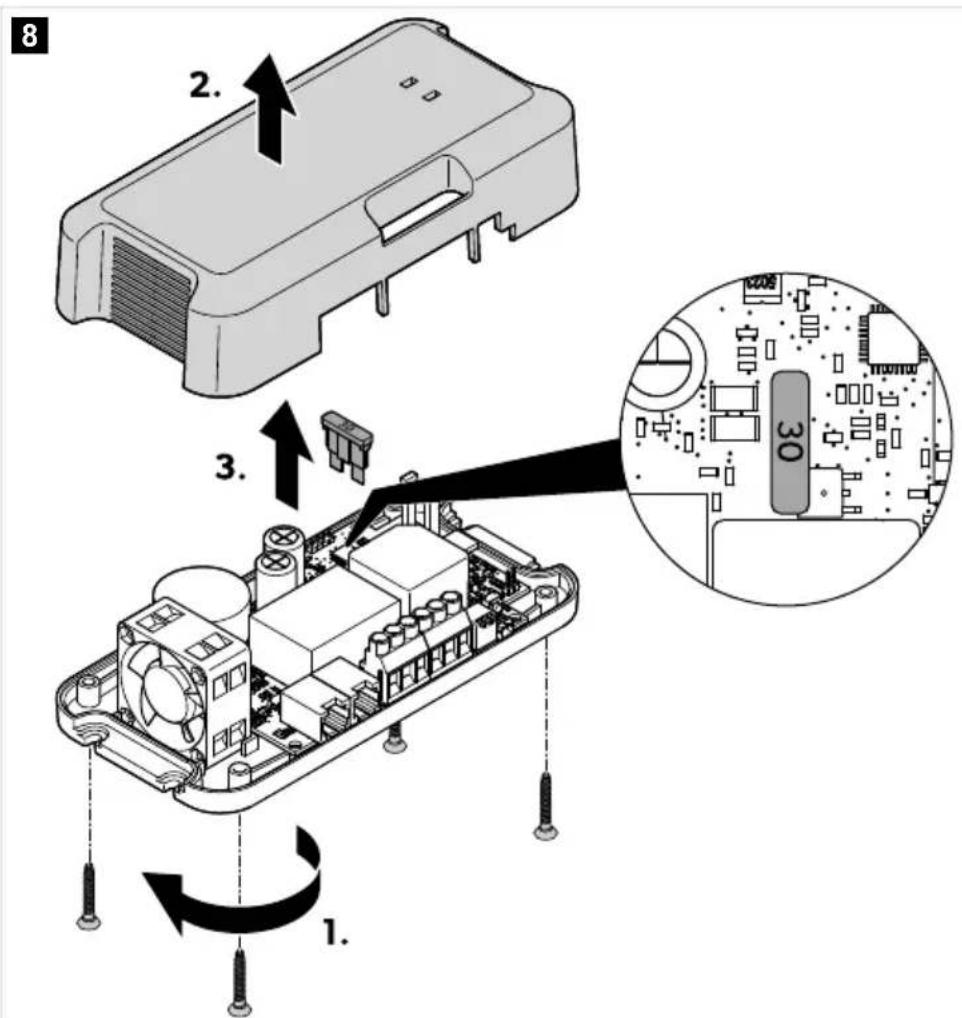

Enne kaitsme vahetamist

Enne elektrikeevitustööde või elektrisüsteemi juures tööde tegemist

HOIATUS! Terviseoht

• Seda seadet võivad kasutada alates 8-aastased lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või vajalike kogemuste ja teadmisteta isikud järelevalve all või pärast seda, kui neid on õpetatud seadet ohutult kasutama ja nad mõistavad seadme kasutamisega kaasnevaid ohte.
• Elektriseadmed ei ole mänguasjad. Alati hoidke seade väikelaste käeulatusest eemal.
• Lapsi tuleb valvata, et oleks kindel, et nad seadmega ei mängi.
• Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

TÄHELEPANU! Kahjustuste oht

• Enne käivitamist kontrollige, kas andmeplaadile märgitud pingenäitajad kattuvad toiteallika andmetega.
• Veenduge, et teised esemed ei saaks seadme kontaktidel lühist põhjustada.
• Veenduge, et miinus- ja plusspoolus kunagi kokku ei puutuks.

3.1 Seadme ohutu paigaldamine

OHT! Plahvatusoht

Kunagi ärge paigaldage seadet kohta, kus on gaasi- või tolmuplahvatuse oht.

HOIATUS! Vigastusoht

- Seade tuleb paigaldada ja kinnitada nii, et see ei saaks maha kukkuda.

- Seadme paigutamisel tuleb komistusohu vältimiseks jälgida, et köik kaablid oleks sobivalt kinnitatud.

TÄHELEPANU! Kahjustuste oht

• Ärge asetage seadet lahtise leegi või muude soojusallikate (radiaator, otsene päikesekiirgus, gaasi-ahi jne) lähedusse.
• Paigaldage seade kuiva kohta, kus see on veepritsmete eest kaitstud.

3.2 Ohutus seadme elektriühenduse loomisel

OHT! Elektrilöögi oht

Elektrisüsteemide kallal töötamisel veenduge, et läheduses oleks keegi, kes saaks teid hädaolukorras aidata.

HOIATUS! Elektrilöögi oht

• Pidage kinni soovitatavatest kaablite ristlõigetest.
• Paigutage kaablid nii, et uksed ega luuk ei saaks neid kahjustada. Muljutud kaablid võivad raskeid vigastusi põhjustada.

TÄHELEPANU! Kahjustuste oht

• Kui kaableid on vaja vedada läbi metallpaneelide või muude paneelide, millel on teravad servad, kasutage selleks kanalisüsteemi või kaablikanaleid.
• Ärge paigutage kaablit nii, et need jääksid lahtiselt ette või oleksid tugevalt kokku murtud.
• Kinnitage kaablid kindlalt.
• Ärge tirige kaableid.

3.3 Seadme ohutu käitamine

HOIATUS! Plahvatusoht

• Kasutage seadet ainult suletud, hästi ventileeritavates ruumides.
• Seadet ei tohi kasutada järgmistel tingimustel.
  Soolases, märjas või niiskes keskkonnas
  Korrosiivse auru läheduses
  Tuleohtlike materjalide läheduses
  Plahvatusohtlikus keskkonnas

HOIATUS! Elektrilöögi oht

• Pidage meeles, et seadme osad võivad endiselt pinge all olla, kuigi kaitse on läbi põlenud.
• Ärge lahutage ühtki kaablit, kui seade on veel kasutusel.

TÄHELEPANU! Kahjustuste oht

• Veenduge, et seadme öhu sisse- ja väljalaskeavad poleks kaetud.
• Tagage hea ventilatsioon.

- Seadet ei tohi jätta vihma kätte.

3.4 Ettevaatusabinõud akude käsitsemisel

HOIATUS! Vigastusoht

• Akud sisaldavad agressiivseid ja söövitavaid happeid. Vältige akuvedeliku sattumist nahale. Kui akuvedelik satub nahale, loputage seda kehaosa veega põhjalikult. Kui hape põhjustab mis tahes kehavigastusi, võtke viivitamatult ühendust arstiga.
• Ärge kandke akude kallal töötades metallist esemeid, näiteks käekella ega sörmuseid. Pliihappeakud vöivad pöhjustada lühise, mis vöib tösiseid vigastusi tekitada.
• Kasutage ainult isoleeritud tööriistu.
• Kandke akude kallal töötades kaitseprille ja kaitseröivastust. Ärge akude kallal töötamise ajal silmi puudutage.

ETTEVAATUST! Plahvatusoht

• Ärge püüdke laadida külmunud või defektset akut. Pange aku külmumiskindlasse kohta ja oodake, kuni aku temperatuur on ümbritseva temperatuuriga ühtlustunud. Seejärel käivitage laadimine.
• Aku ega mootori lähedal ei tohi suitsetada, lahtist leeki kasutada ega sädemeid tekitada.

TÄHELEPANU! Kahjustuste oht

• Kasutage ainult laetavaid akusid.
• Jälgige, et metallist esemed ei kukuks aku peale. See võib sädemeid või aku või muude elektrikomponentide lühise põhistada.
• Aku ühendamisel veenduge, et poolused ühendataks öigesti.
• Järgige aku tootja ning süsteemi või sõiduki, kus te akut kasutate, juhiseid.
• Aku eemaldamisel lahutage esmalt maandusühendus. Enne aku eemaldamist lahutage sellelt köik ühendused ja tarbijad.
• Hoiustage ainult täis laetud akusid. Laadige hoiustatavaid akusid regulaarselt.
• Ärge hoidke akut kandes selle klemmidest kinni.

Ettevaatusabinõud liitiumakude käsitsemisel

ETTEVAATUST! Vigastusoht

Kasutage ainult selliseid akusid, millel on sisseehitatud akuhaldussüsteem ja elementide tasakaalustamine.

TÄHELEPANU! Kahjustuste oht

• Aku tohib paigaldada ainult sellisesse keskkonda, kus ümbritsev temperatuur on vähemalt 0 °C.
  • Vältige akude täielikku tühjenemist.

Ettevaatusabinõud pliihappeakude käsitsemisel

Aku sees olev vee ja happe segu võib aurustuda ja happelõhna tekitada. Kasutage akut ainult hästi ventileeritud kohas.

TÄHELEPANU! Kahjustuste oht

• Aku ei ole tihedalt suletud. Ärge pange akut külili ega tagurpidi. Paigutage aku horisontaalsele pinnale.
• Kontrollige avatud pliihappeakude happe taset regulaarselt.
• Sulfateerumise vältimiseks laadige täielikult tühjenenud pliihappeakud kohe täis.

4 Sihtrühm

Elektriühenduse peab looma kvalifitseeritud elektrik, kes on töestanud oma oskusi ja teadmisi elektrisüsteemi ülesehituse ja töö ning paigaldamise osas ja kes tunneb seadme paigaldus- ja/või kasutusriigis kehtivaid määrusi ning kes on läbinud ohutusalase koolituse, et tuvastada ja vältida vastavaid ohtusid.

5 Tarnepakk

Tähistus Kogus
Päikeseenergia laadija 1
Temperatuuriandur 1
Varukaitse (30 A) 1
WAGO-konnektor SC330: 1	SC480: 2
Kinnituskruvi 4
Lühike kasutusjuhend 1
Paigaldus- ja kasutusjuhend (ainult digitaalne) 1

6 Lisatarvikud

Tähistus Tootenr

Päikeseenergia laadija on ette nähtud majaaku öige laadimispinge tagamiseks mikroprotsessoriga juhitavate IUOU laadimisprogrammide abil päikesepaneelidelt laadimisel ning aku liigpinge ja liigse tühjenemise eest kaitsmiseks.

Päikeseenergia laadija tagab ka käivitusaku piisava laetuse, et tagada mootori käivitumine.

Päikeseenergia laadija sobib ainult päikesepaneelide juhtimiseks.

Päikeseenergia laadija ei sobi muude laadimisallikate juhtimiseks.

Päikeseenergia laadija on ette nähtud järgmist tüüpi akude laadimiseks:

- pliihappeakud;

ET

• Pliigeelakud
• absorbeeritud klaasmatiga (AGM) akud;
- LiFePO4-akud.

Päikeseenergia laadija ei ole ette nähtud muud tüüpi akude (nt NiCd, NiMH jne) laadimiseks.

Päikeseenergia laadija sobib:

• paigaldamiseks vabaajasõidukitesse
- statsionaarseks või mobiilseks kasutamiseks;
• siseruumides kasutamiseks

Päikeseenergia laadija ei sobi:

• avalikus elektrivõrgus kasutamiseks;
  • välistingimustes kasutamiseks

Ühendatud päikesepaneelide energia väljundvõimsus ei tohi ületada tehnilistes andmetes esitatud maksimaalset väljundvõimsust.

See toode sobib kasutamiseks üksnes ettenähtud otstarbel ja käesolevas kasutusjuhendis toodud valdkonnas.

Käesolev juhend sisaldab teavet, mis on vajalik toote korrektseks paigaldamiseks ja/või kasutamiseks. Halva paigalduse ja/või valesti kasutamise või hooldamise korral halvenevad tööomadused ja võib tekkida rike.

Tootja ei võta vastutust mis tahes kahju või tootekahjustuse eest, mis on tingitud mõnest järgmisest asjaolust:

• valesti kokkupanek või ühendamine, sh liigpinge;
• valesti hooldamine või tootja poolt ette nähtud originaalvaruosadest erinevate varuosade kasutamine;
• tootel ilma tootja selge loata tehtud muudatused;
• kasutamine otstarbel, mida ei ole kasutusjuhendis kirjeldatud.

Dometic jätab endale õiguse muuta toote välimust ja tehnilisi näitajaid.

8 Tehniline kirjeldus

Üldine kirjeldus

Päikeseenergia laadijal on järgmised funktsioonid:

• mikroprotsessoriga juhitav, temperatuurikompensatsiooniga IUOU laadimisprogrammid eri tüüpi akudele;
• maksimaalse tippvõimsuse jälgimine (MPPT);
• Bluetooth-ühendus andmeside võimaldamiseks ja funktsioonide kuvamiseks mobiilirakenduses.

Päikeseenergia laadijal on järgmised kaitsemehhanismid:

• kõrgepingekaitse;
• madalpingekaitse;
• kaitse kõrge temperatuuri eest;
• kaitse madala temperatuuri eest (ainult LiFePO4-akud, millega on ühendatud temperatuuriandur);
• aku ülelaadimise kaitse (ainult temperatuurianduriga ühendatult);
• tagasivoolukaitse;
• lühisekaitse;

- päikesepaneelide sisendite pooluste vahetamise kaitse.

Temperatuuriandur jälgib laadimise ajal aku temperatuuri ning juhib ja kohandab laadimispinget selle järgi.

Päikeseenergia laadijat saab kohandada eri tüüpi majaakudele kiiplüliti kaudu.

Valikuna saab ühendada TD283 puuteekraani (lisatarvik), et kuvada väliseid andmeid ja laadimise edenemist.

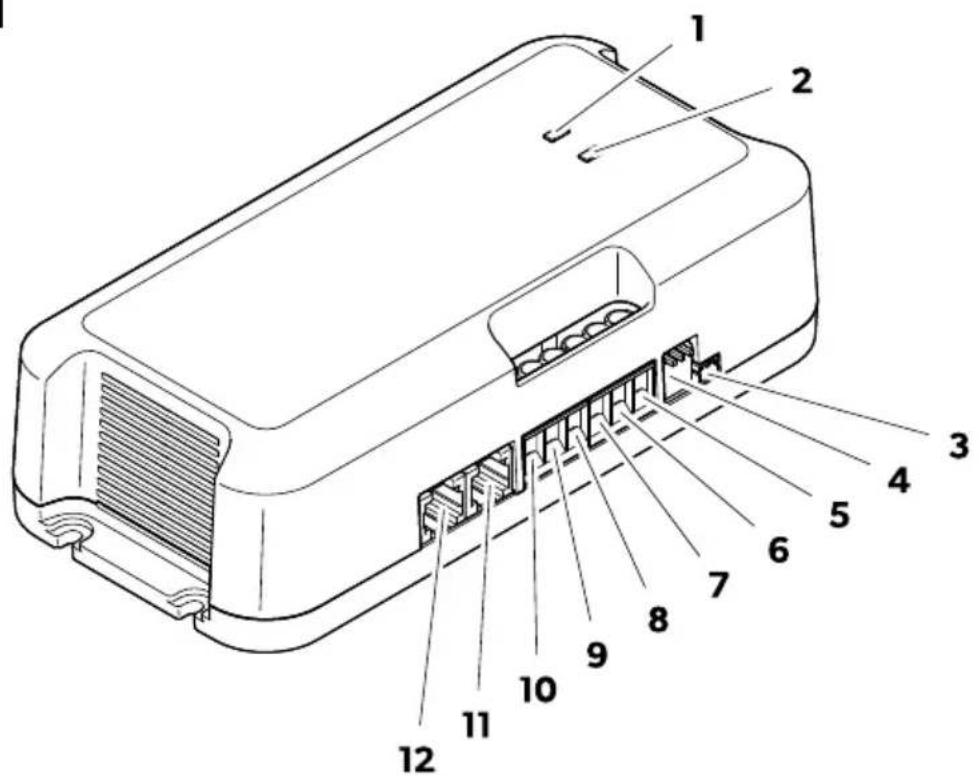

Ühendused ja juhtelemendid

1

Tabel 221: Ühendused ja juhtelemendid

Nr Tähistus

1 Majaaku oleku-LED (B1)

2 Käivitusaku oleku-LED (B2)

3 Ühendus temperatuurianduriga

4 Kiiplülitid majaaku tüübi seadmiseks

5 Ühendus käivitusaku plusspoolusega

6 Ühendus majaaku plusspoolusega

7 Ühendus päikesepaneeli 1 plusspoolusega

8 Ühendus päikesepaneeli 2 plusspoolusega

9 Ühendus majaaku miinuspoolusega

10 Ühendus päikesepaneelide miinuspoolusega

11 Ühendus TD283 puuteekraaniga (lisatarvik) või Cl-siiniga

ET

Nr Tähistus

12 Ühendus TD283 puuteekraaniga (lisatarvik) või Cl-siiniga

LED-näidikud

Tabel 222: LED-näidikud

LED Olek Tähistus
	Sees Akud on täielikult laetud (100 %)Roheline
	Vilgub Laadimine
Oranž Vilgub Laadimine, pinge < 12 V
Punane Vilgub Viga (vt peatükk Törgete körvaldamine leheküljel 469)

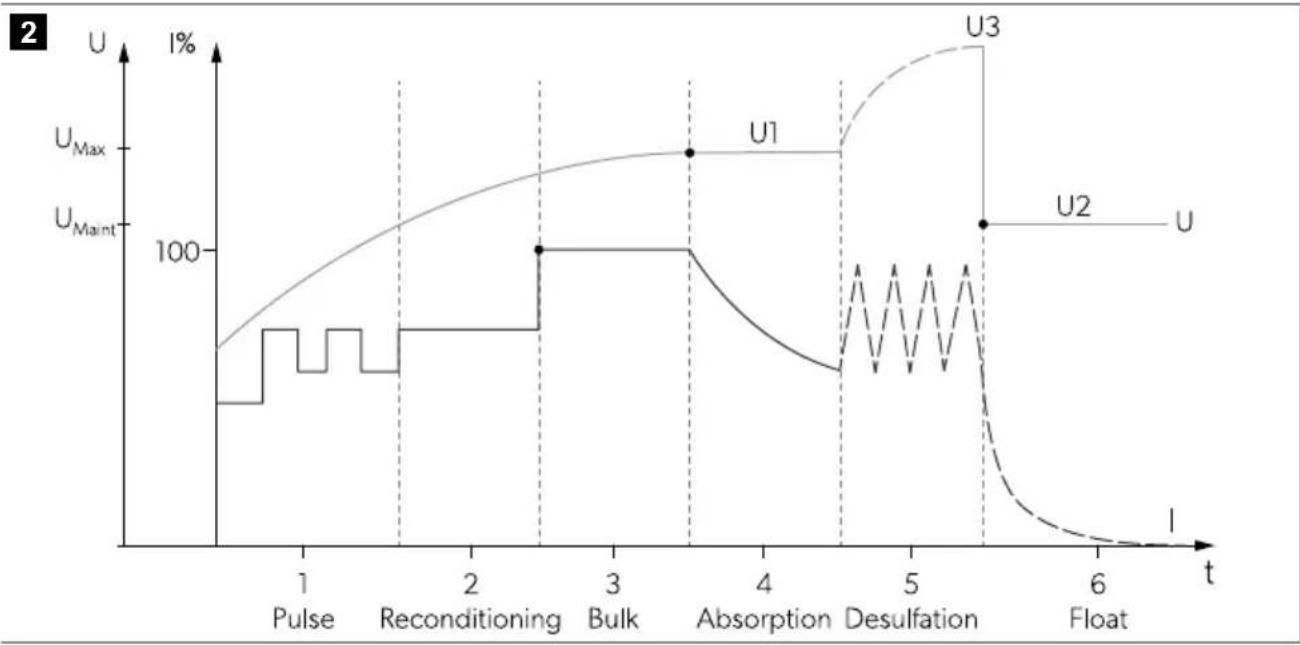

Aku laadimise funktsioon

Majaaku põhilaadimistsükkel käivitatakse pärast seda, kui majaaku pinge on lähtestuspingest madalamaks lange-nud.

Käivitusaku põhilaadimistsükkel käivitatakse järgmistel juhtudel:

• kui pinge on langenud käivitusaku madalast lähtestuspingest allapoole (majaaku laadimisetappi ei võeta arvesse);
• kui pinge on langenud käivitusaku lähtestuspingest madalamaks majaaku säilituslaadimise etapis (ujuvrežiim).

1. Impulss

Kui pinge on vahemikus 8 kuni 10,5 V, toimub varustamine vähendatud vooluga iga 5 s (aegumine 4 h) järel.

2. Ühtlustamisetapp

Kui pinge on vahemikus 10,5 V kuni 12 V, toimub varustamine vähendatud vooluga (aegumine 8 h).

Majaaku (B1): kui pinge on vahemikus 12 V kuni U1 (valitud laadimiskövera maksimaalne pinge), toimub varustamine maksimaalse vooluga. Maksimaalne vool oleneb paigaldatud päikesepaneelide võimsusest (Wp) ja kasutatavast päikeseenergia laadijast.

• SC330: 20 A
• SC480: 30 A

Käivitusaku (B2): kui pinge on vahemikus 12 V kuni 14,2 V, toimub varustamine maksimaalselt 10 A vooluga.

4. Püsiva pingega etapp (absorptsioon)

Majaaku (B1): Kui pinge vördub väärtusega U1 (valitud laadimiskövera maksimaalne pinge), toimub varustamine püsiva pingega, mis vördub väärtusega U1. Vooluga varustamise väärtus väheneb, kui aku laetuse oleku väärtus (SoC) suureneb. Püsiva vooluga etapi piiramine oleneb valitud laadimisprogrammist (vt peatükk Laadimisprogrammi sead mine leheküljel 466).

Käivitusaku (B2): püsiva 14,2 V pingega varustatakse 15 min vältel.

5. Desulfateerimine

MÄRKUS Ainult AGM2-akude puhul, kui laadimisprogramm on valitud (vt peatükk Laadimisprogrammi seadmine leheküljel 466).

Majaaku (B1): vool pulseerib ning aku pinge tõuseb väärtusele U3, et eemaldada aku pliiplaatidelt sulfaat ja taastada aku mahutavus. See etapp lõppeb, kui saavutatakse U3 (aegumine 2 h möödumisel).

6. Säilituslaadimise etapp (ujuvrežiim)

Majaaku (B1): säilituslaadimisetapis hoitakse püsivat pinget (U2), mis vastab valitud laadimisköverale. Niipea, kui aku pinge on langenud teatud väärtusele, lülitub seade uuesti püsiva vooluga etappi.

Temperatuuriandur

Kui temperatuuriandur on ühendatud, kohandab päikeseenergia laadija laadimispinget (pliiakudel) või laadimisvoolu (LiFePO4-akudel) akul mõõdetud temperatuuri järgi.

Pliiakude puhul: kui temperatuuriandur ei ole ühendatud või see on defektne, kasutatakse laadimispinge määra-miseks viiteväärtust 20 °C.

LiFePO4-akude puhul: kui temperatuuriandur ei ole ühendatud, siis päikeseenergia laadija ei tööta.

9 Paigaldamine

Paigalduskoht

Paigalduskoha valimisel pidage silmas järgmisi juhiseid.

• Paigaldage seade akude lähedale, et saaksite kasutada võimalikult lühikest aku ühenduskaablit.
• Veenduge, et paigalduspind oleks tugev ja horisontaalne.
• Valige hästi ventileeritud koht, mis on kaitstud niiskuse ja tolmu eest.
• Jätke seadme ümber igal küljel 10 cm ruumi.

ET

Päikeseenergia laadija kinnitamine

TÄHELEPANU! Kahjustuste oht

Enne mis tahes aukude puurimist veenduge, et ükski elektrikaabel ega söiduki muu osa ei saaks puurimise, saagimise ega viillimise töttu kahjustada.

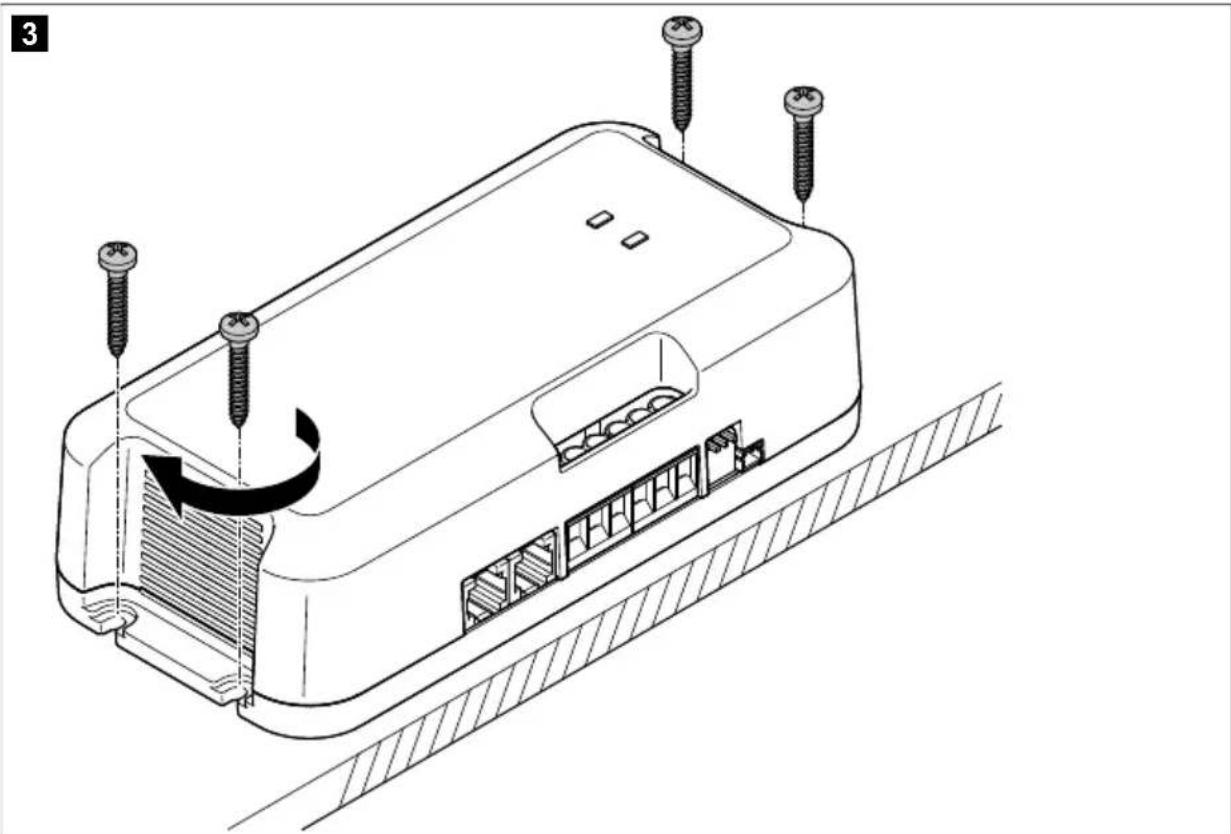

Kinnitage päikeseenergia laadija 4 kaasasoleva kruvi abil seinale vertikaalselt, nii et klemmid oleksid alla suuna-tud.

Päikeseenergia laadija ühendamine

HOIATUS! Elektrilöögi oht

• Paigaldamise ajal katke köik päikesepaneelid täielikult läbipaistmatu materjaliga, et vältida elektri tootmist.
• Pidage kinni soovitatavatest kaabli ristlõigetest, kaabli pikkustest ja kaitsmest.

Paigutage kaitsmed akude lähedale, et kaitsta kaableid lühise ja võimaliku kõrbemise eest.

TÄHELEPANU! Kahjustuste oht

• Ärge pooluseid segamini ajage.
• Ärge ühendage päikesepaneeli miinusklemmi massiühendusega (kere). Alati kasutage päikesepaneelide miinuspoolusega ühendamiseks päikeseenergia laadija klemmi.

Päikeseenergia laadimise kontrolleri paigaldamisel järgige järgmisi juhiseid.

• Ühendage majaaku enne päikesepaneelide ühendamist.
• Ärge kasutage metallotsakuid. Eemaldage isolatsioon kaabliotstelt 10 mm ulatuses.
• Mitme päikesepaneeli korral tohib need ainult paralleelselt ühendada ja nende nimivõimsus ei tohi ületada päikeseenergia laadimise kontrolleri oma.
• Kui akusid on kaks või rohkem, tohib need paralleelselt ühendada juhul, kui akude tüüp, mahutavus ja vanus on sama. Ühendage akud diagonaalselt.
• Aku sisetemperatuuri mõõtmise tagamiseks ühendage kaasasolev temperatuuriandur majaaku miinusklemmiga.
• Kasutage sobivaid möötevahendeid.

Multimeeter, millega saab mõõta alalispinget, 200 V või automaatne skaleerimine

Amperomeetriline näpits otse möõtmiseks (100 A skaala või suurem)

Ühenduse variant A (ainult SC330)

Päikesepaneelide Ô 240 Wp väljundite ühenduse variant.

Päikeseenergia laadija paigaldamiseks toimige, nagu näidatud joon. 4 leheküljel 461.

4 SC330 1 2 4 mm² 4 mm² rk bk 4 mm² rk 25A 3 rd 2,5 mm² 15A + - + - - -

Tabel 223: SC330 ühendusskeem

Nr Tähistus
1 Päikeseenergia laadija

ET

Nr Tähistus
2 TD283 puuteekraan (lisatarvik)
3 Temperatuuriandur
4 Päikesepaneel(id)
	Majaaku
	Käivitusaku (valikuline)

Tabel 224: Värvikood

Kood Värv
rd punane
bk must

Ühenduse variant B (ainult SC330)

Päikesepaneelide 0' 240 Wp väljundite ühenduse variant.

Päikeseenergia laadija paigaldamiseks toimige, nagu näidatud joon. 5 leheküljel 462.

5 SC330 1 2 + - + - 4 rd 4 mm² bk 4 mm² 4 mm²rd bk 25A + - 3 rd 2,5 mm² + - 15A

Tabel 225: SC330 ühendusskeem

Nr Tähistus
1 Päikeseenergia laadija
2 TD283 puuteekraan (lisatarvik)
3 Temperatuuriandur
4 WAGO-konnektor
5 Päikesepaneel(id)
	Majaaku
	Käivitusaku (valikuline)

Tabel 226: Värvikood

Kood Värv
rd punane
bk must

Ühenduse variant C (ainult SC480)

Päikeseenergia laadija paigaldamiseks toimige, nagu näidatud joon. 6 leheküljel 464.

6 1 SC480 2 5 + - + - 4 rd ≥6 mm² bk ≥6 mm² 4 mm² rd bk 40A + - 3 rd 2,5 mm² + - 15A -

Tabel 227: SC480 ühendusskeem

Nr Tähistus
1 Päikeseenergia laadija
2 TD283 puuteekraan (lisatarvik)
3 Temperatuuriandur
4 WAGO-konnektor
5 Päikesepaneel(id)
	Majaaku
	Käivitusaku (valikuline)

Tabel 228: Värvikood

Kood Värv
rd punane
bk must

Ühenduse variant D (ainult SC480)

Päikeseenergia laadija paigaldamiseks toimige, nagu näidatud joon. 7 leheküljel 465.

7 SC480 1 2 5 + - bk rd bk 4 mm² 4 mm² 4 4A + - bk 3 rd 2,5 mm² 15A + -

Tabel 229: SC480 ühendusskeem

Nr Tähistus
1 Päikeseenergia laadija
2 TD283 puuteekraan (lisatarvik)
3 Temperatuuriandur
4 WAGO-konnektor
5 Päikesepaneel(id)
	Majaaku
	Käivitusaku (valikuline)

Tabel 230: Värvikood

Kood Värv
rd punane
bk must

10 Käitamine

Laadimisprogrammi seadmine

TÄHELEPANU! Kahjustuste oht

• Kasutage ainult näidatud laadimispinge jaoks sobivaid akusid.
• Seadke kiiplülitid vajalikku asendisse ettevaatlikult väikese kruvikeeraja abil.

Valige aku tootja andmete, laadimisköverate teabe (vt peatükk Aku laadimise funktsioon leheküljel 458) ja tehniliste andmete (vt peatükk Tehnilised andmed leheküljel 470) järgi majaaku tüübile sobiv laadimisprogramm. Näidatud laadimisajad kehtivad keskmisel ümbritseval temperatuuril 20 °C.

Lükake kiiplülitid allolevas tabelis näidatud asendisse, et määrata vastavale majaaku tüübile sobiv laadimisprogramm.

Tabel 231: Laadimiskövera konfiguratsioon

Kiiplūliti asend (hall)	Soovitud laadimisprogramm Kiiplūlitiasend (hall)		Soovitud laadimisprogramm
	Pliigeelakud(14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		LiFePO4-akud(14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Pliihappeakud(14,4 V) võiAGM1-akud(14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		LiFePO4-akud(14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	AGM2-akud(14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		LiFePO4-akud(14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	Desulfateerimisega AGM2-akud(14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		LiFePO4-akud (14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

Süsteemi töö kontrollimine

Päikeseenergia laadija reguleerib kuni kahe aku laadimist: üht majaakut (B1) ja üht käivitusakut (B2), kusjuures majaaku laadimine on prioriteetne.

Majaakut laetakse järgmistel tingimustel.

• Ühendatud päikesepaneelid edastavad pinget >16 V.
• Aku pinge on >8V .

Majaakut laetakse valitud laadimisköveraga (vt peatükk Laadimisprogrammi seadmine leheküljel 466).

Käivitusakut laetakse järgmistel tingimustel.

• Majaaku on säilituslaadimise etapis (ujuvrežiim) ja käivitusaku pinge on <12,5 V.
• Käivitusaku pinge on <11,9 V 20 min vältel.

Igal laadimisetapil on maksimaalne tööaeg, v.a säilituslaadimise etapp (ujuvrežiim), mis jälgib laetuse olekut (SoC) pi-devalt ja vajaduse korral annab impulssvoolu, et aku oleks 100 % laetud.

1. Katke köik päikesepaneelid läbipaistmatu riidega või muu materjaliga, et vältida elektri tootmist.
2. Kui mis tahes muud välised toiteallikad (nt akulaadijad) on paigaldatud, lülitage need välja ja lahutage.
3. Möõtke voltmeetri abil akude pinget (väärtus 1).
4. Eemaldage kate köigilt päikesepaneelidelt. Päikesepaneelide optimaalse jõudluse saavutamiseks peab päike neile otse peale paistma.
5. Möõtke voltmeetri abil akude pinget (väärtus 2). Võrrelge väärtust 2 eelmisel möõtmisel saadud väärtusega 1. Väärtus 2 peab olema suurem kui väärtus 1.
6. Kontrollige laadimisvoolu mobiilirakenduse, ampermeetri või valikuna TD283 puuteekraani (lisatarvik) abil.

Rakenduse SunControl allalaadimine

Päikeseenergia laadijat saab Bluetoothi kaudu jälgida ja juhtida ühilduvasse seadmesse installitava rakendusega.

Laadige rakendus SunControl alla App Store'ist või Google Playst.

Pange tähele, et rakendus SunControl ei pruugi teie riigis saadaval olla.

11 Puhastamine ja hooldamine

TÄHELEPANU! Kahjustuste oht

• Ärge kunagi puhastage seadet voolava vee all või seebivees.
• Ärge kasutage puhastamiseks teravaid ega kõvu esemeid, abrasiivseid puhastusvahendeid ega pleegitusvahendit, sest need võivad seadet kahjustada.

Puhastage toodet aeg-ajalt niiske lapiga.
Kontrollige elektrikaableid ja -juhtmeid regulaarselt isolatsioonidefektide, katkiste kohtade või lahtiste ühen- duste tuvastamiseks.

Kaitsme vahetamine

HOIATUS! Elektrilöögi oht

Seadme kaitset tohivad vahetada ainult spetsialistid.

Vahetage kaitse, nagu näidatud joon. 8 leheküljel 468. Kasutage kaasasolevat varukaitset.

8 2. 3. 1. 30

12 Törgete körvaldamine

Probleem Põhjus Abinõu
Päikeseenergia laadija ei tööta. LED-id ei sütti.	Elektrikaablite isolatsioonidefektid, katkemine või lahtised ühendused.	Kontrollige elektrikaableid isolatsioonidefektide, katkiste kohta-de või lahtiste ühenduste tuvas-tamiseks.Kui te viga ei leia, võtke ühen-dust volitatud hooldustehnikuga.
	Päikeseenergia süsteem ei tööta kor-ralikult (väljundvõimsus on väike). Ese-med või mustus blokeerivad valgust.	Kontrollige, kas on takistusi, ja veenduge, et päikesepaneelid ei oleks varjus.Parkige sõiduk sobivamasse koh-ta.Eemaldage mustus.
	Päikesepaneelide ülekuumenemine.	Laske päikesepaneelidel maha jahtuda.Parkige sõiduk sobivamasse koh-ta.Tagage, et päikesepaneelide ümber oleks piisav õhuringlus.
	Üks reas olev päikesepaneel ei tööta.	Tõmmake päikesenergia laa-dimise kontrolleri kaitse välja ja kontrollige päikesenergia laadi-mise kontrolleril päikesepaneeli pinget (VoC).Kontrollige, kas päikesepaneeli-del on mikromõrasid.Kontrollige, kas päikesepaneeli-del on kihistumist.Vajaduse korral vahetage defekt-ne päikesepaneel välja.
	Tekitati lühis.	Seadme kaitse tuleb vahetada, kui see on liigvoolu töttu aktivee-runud (vt peatükk Kaitsme vaheta mine leheküljel 468).Kaitsme tohib välja vahetada üks-nes spetsialist.
Päikeseenergia laadija ei tööta. Ma-jaaku oleku-LED (B1) vilgub punaselt.	Ainult LiFePO4-akud: temperatuurian-dur ei ole ühendatud.	Ainult LiFePO4-akud: ühendage tem-peratuuriandur.
Päikeseenergia laadija ei tööta. Kaks LED-i (B1 ja B2) vilguvad punaselt.	Seadme kaitse on defektne.	Seadme kaitse tuleb vahetada, kui see on liigvoolu töttu aktivee-runud (vt peatükk Kaitsme vaheta mine leheküljel 468).Kaitsme tohib välja vahetada üks-nes spetsialist.

13 Körvaldamine

Pakkematerjali ringlussevõtt. Kui võimalik, pange pakkematerjal vastavasse ringlussevõetava prügi kasti.

Integreeritud akude, tavaliste akude ja valgusallikatega toodete ringlussevõtt.

• Kui toode sisaldab integreeritud akusid, tavalisi akusid või valgusallikaid, siis neid ei pea enne jäätmekäitlusse andmist eemaldama.
• Kui soovite toote utiliseerida, küsige oma kohalikust jäätmekäitlusettevõttest või -spetsialistilt üksik-asjaliku, kuidas seda kehtivate jäätmekäitluseeskirjade järgi teha.
• Toote saab jäätmekäitlusse anda tasuta.

14 Garantii

Kehtib seadusega ettenähtud garantii. Kui toode on defektne, võtke ühendust tootja kohaliku filiaaliga (vt dome tic.com/dealer) või edasimüüjaga.

Remondi- ja garantiitööde töötlemiseks lisage palun alljärgnevad dokumendid, kui seadme meile saadate:

• ostukuupäevaga arve koopia;
  • kaebuse põhjus või vea kirjeldus.

Pange tähele, et kui parandate ise või lasete mittekutselisel parandajal seda teha, võib see ohutust mõjutada ja garanti kehtetuks muuta.

15 Tehnilised andmed

	SC330 SC480
Päikesepaneelide maksimaalne pinge (VoC) 32 V	==
Soovitatav päikesepaneelide väljund 75 ... 330 Wp 110 ... 480 Wp
Majaaku väljund (B1)
Nimipinge 12 V
Maksimaalne laadimisvool 20 A 30 A
Nõutav minimaalne aku mahutavus
Pliihape 60 Ah 100 Ah	|
LiFePO4 40 Ah 60 Ah
Aku minimaalne pinge 8 V	==
Temperatuuri järgi reguleeritav laadimine Kuni –	0,03 V/°C
Käivitusaku väljund (B2)
Nimipinge 12 V
Maksimaalne laadimisvool 10 A
Aku minimaalne pinge 8 V	==
Üldised tehnilised andmed
Maksimaalne voolutarve ooterežiimil 6 mA
Sisemine kaitse 30 A
Ümbritsev temperatuur töötamisel -20 °C ... 50 °C
Ümbritsev niiskus 90 %, mittekondenseeruv
Mõõdud 170 mm × 88 mm × 48 mm
Kaal 305 g 345 g
Sagedusriba (WiFi) 2,4 GHz ISM-sagedusriba (2400 ... 2484 MHz)
Raadiosignaali väljundvõimsus 4 dBm (Bluetooth V5.0 üksikrežiim LE)
Sertifikaadid

Käesolevaga deklareerib Dometic Mobile Power Italy S.r.l., et raadioseadme tüübid SC330 ja SC480 vastavad direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: documents.dometic.com

Ελληνικά
