KÄYTTÖOHJE SC330 DOMETIC

Asennus- ja käyttöohje....229

PL

1 Tärkeitä huomautuksia....229

2 Symbolien selitykset....229

3 Yleisiä turvallisuusohjeita....230

4 Kohderyhmä....233

5 Toimituskokonaisuus....233

6 Lisävarusteet....233

7 Käyttötarkoitus....234

8 Tekninen kuvaus....234

9 Asennus....238

10 Käyttö....245

11 Puhdistus ja hoito....246

12 Vianetsintä.... 247

13 Hävittäminen....248

14 Takuu....249

15 Tekniset tiedot....249

1 Tärkeitä huomautuksia

Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.

Käyttämällä tuotetta vahvistat lukencesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annctut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä anneltujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoilteesta documents.dometic.com.

2 Symbolien selitykset

VAARA!

Viittaa vaaralliseen tilanteeseen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS!

viittaavat vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta.

HUOMIO!

viittaavat vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta.

HUOMAUTUS!

viittaavat tilanteeseen, joka voi johtaa esinevahinkoon, jos ohjeita ei noudateta.

3 Yleisiä turvallisuusohjeita

Noudata myös ajoneuvovalmistajan ja valtuutettujen huoltoliikkeiden antamia turvallisuusohjeita ja vaatimuksia.

VAROITUS! Sähköiskun vaara

• Laitteen saavat asentaa tai irrottaa ainoastaan tehtävään pätevät henkilöt.
• Laitetta ei saa ottaa käyttöön, jos laitteessa on näkyviä vaurioita.
• Jos tämän laitteen virtajohto on vioittunut, se täytyy vaihtaa vaarojen välttämiseksi.
• Ainoastaan pätevät ammattilaiset saavat korjata tätä laitetta. Väärin tehdyistä korjauksista voi aiheutua vakavia vaaroja.
• Jos irrotat laitteen: Irrota kaikki liitännät. Varmista, että kaikki tulot ja lähdöt ovat jännitteettömiä.
• Älä käytä tätä laitetta märissä olosuhteissa äläkä upota sitä mihinkään nesteeseen. Säilytä sitä kuivassa paikassa.
• Käytä ainoastaan valmistajan suosittelemia lisävarusteita.
• Älä tee mihinkään osaan minkäänlaisia muutoksia.
• Irrota laite virtalähteestä:

Aina ennen puhdistusta tai huoltoa

käytön jälkeen

ennen sulakkeen vaihtamista

Ennen sähköhitsaustöiden tai sähköjärjestelmän parissa tehtävien töiden aloittamista

VAROITUS! Terveysvaara

• Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.
• Sähkölaitteet eivät ole leikkikaluja. Säilytä ja käytä laitetta hyvin pienten lasten ulottumattomissa.
• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.
• Lapset eivät saa ilman valvontaa puhdistaa laitetta eivätkä ryhtyä käyttäjälle sallittuihin kunnossapito-töihin.

HUOMAUTUS! Vahingonvaara

• Vertaa tyyppietiketin jännitetietoja käytettävissä olevaan energiansyöttöön ennen käyttöön ottamista.
• Varmista, että muut esineet eivät voi aiheuttaa laitteen koskettimiin oikosulkuja.
• Varmista, että plus- ja miinusnavat eivät koskaan kosketa toisiaan.

3.1 Laitteen turvallinen asennus

VAARA! Räjähdysvaara

Älä missään tapauksessa asenna laitetta paikkaan, jossa on olemassa kaasu- tai pölyräjähdyksen vaara.

VAROITUS! Loukkaantumisvaara

• Laite täytyy asentaa ja kiinnittää niin vakaasti, että se ei voi pudota.
• Kun sijoitat laitetta, varmista, että kaikki johdot on kiinnitetty sopivalla tavalla kaikenlaisten kompastumisvaarojen välttämiseksi.

HUOMAUTUS! Vahingonvaara

• Älä altista laitetta lämpölähteille (lämmitys, suora auringonpaiste, kaasu-uunit jne.).
• Asenna laite kuivaan ja roiskevedeltä suojattuun paikkaan.

3.2 Turvallisuus laitteen sähköliitäntää tehtäessä

VAARA! Sähköiskun vaara

Kun työskentelet sähköisten laitteiden kanssa, varmista, että joku on avuntarpeen tullen lähellä.

VAROITUS! Sähköiskun vaara

• Huomaa johdon poikkipinta-alaa koskevat suositukset.
• Vedä johdot siten, että ovet tai konepelti eivät voi vahingoittaa niitä. Rusentuneet johdot voivat johtaa hengenvaarallisiin vammoihin.

HUOMAUTUS! Vahingonvaara

• Käytä putkia tai läpivientiholkkeja, jos johtimia täytyy vetää peltiseinien tai muiden teräväreunaisten seinien läpi.
• Johtoja ei saa jättää löysälle eikä vetää niin, että muodostuu teräviä taitteita.
• Kiinnitä johdot asianmukaisesti.
• Älä vedä johdosta.

3.3 Laitteen käyttöturvallisuus

VAROITUS! Räjähdysvaara

• Käytä laitetta ainoastaan suljetuissa, hyvin tuuletetuissa tiloissa.
• Älä käytä laitetta seuraavissa olosuhteissa: suolapitoisessa, kosteassa tai märässä ympäristössä syövyttävien höyryjen lähellä palavien materiaalien lähellä räjähdysvaarallisilla alueilla

FI

VAROITUS! Sähköiskun vaara

• Huomaa, että osa laitteesta voi jäädä jännitteiseksi myös sulakkeen laukeamisen jälkeen.
• Älä irrota mitään johtoja, kun laite on vielä toiminnassa.

HUOMAUTUS! Vahingonvaara

• Varmista, että laitteen ilmanotto- ja ilmanpoistoaukkoja ei ole peitetty.
  • Varmista hyvä ilmanvaihto.
• Laitetta ei saa altistaa sateelle.

3.4 Turvatoimet akkuja käsiteltäessä

VAROITUS! Loukkaantumisvaara

• Akut sisältävät vahvoja, syövyttäviä happoja. Vältä ihokosketusta akkunesteiden kanssa. Jos akkunes-tettä on päässyt iholle, huuhtele kyseinen alue huolellisesti vedellä. Jos happo on aiheuttanut sinulle vamman, hakeudu välittömästi lääkäriin.
• Älä käytä mitään metallisia esineitä kuten kelloa tai sormuksia, kun käsittelet akkuja. Lyijyakut voivat aiheuttaa oikosulkuvirtoja, jotka voivat johtaa palovammaan.
• Käytä vain eristettyjä työkaluja.
• Käytä suojalaseja ja suojavaatetusta, kun työskentelet akun parissa. Älä kosketa silmiäsi, kun työskentelet akun parissa.

HUOMIO! Räjähdysvaara

• Älä koskaan yritä ladata jäätynyttä tai viallista akkua. Sijoita akku tilaan, jossa ei ole pakkasta. Odota tämän jälkeen, että akku on mukautunut ympäristön lämpötilaan. Aloita lataaminen vasta sitten.
• Älä tupakoi, sytytä avoliekkiä äläkä aiheuta kipinöitä moottorin tai akun lähistöllä.

HUOMAUTUS! Vahingonvaara

• Käytä ainoastaan uudelleen ladattavia akkuja.
• Estä metalliosien putoaminen akun päälle. Metalliosat voivat aiheuttaa kipinöintiä tai akun ja muiden sähköosien oikosulun.
  • Varmista oikea napaisuus, kun liität akkua.
• Noudata akun valmistajan ohjeita sekä sen järjestelmän tai ajoneuvon valmistajan ohjeita, jossa akkua käytetään.
• Jos akku täytyy irrottaa, irrota ensin maadoitusliitäntä. Irrota kaikki liitännät ja kaikki sähkölaitteet akusta ennen akun ottamista pois.
• Akkua saa säilyttää varastossa vain täysin ladattuna. Lataa akkua säännöllisesti varastossa säilytyksen aikana.
• Älä kanna akkua sen navoista kiinni pitäen.

Turvatoimet litiumakkuja käsiteltäessä

HUOMIO! Loukkaantumisvaara

Käytä vain akkuja, joissa on integroitu akunhallintajärjestelmä ja kennojen tasapainotus.

HUOMAUTUS! Vahingonvaara

• Akun saa asentaa vain tilaan, jonka ympäristölämpötila on vähintään 0 °C.
• Älä päästä akkua syväpurkautumaan.

Turvatoimet lyijyhappoakkuja käsiteltäessä

HUOMIO! Terveysvaara

Akun sisältämä vesi-happoneste voi haihtua ja aiheuttaa hapanta hajua. Akkua saa käyttää vain tilassa, jossa on hyvä ilmanvaihto.

HUOMAUTUS! Vahingonvaara

• Akkua ei ole tiivistetty. Älä käännä akkua kyljelleen äläkä ylösalaisin. Aseta akku vaakatasoiselle alustalle.
• Tarkasta lyijyhappoakun hapon määrä säännöllisin väliajoin.
• Jos lyijyhappoakku on syväpurkautunut, lataa sitä välittömästi, jotta se ei sulfatoidu.

4 Kohderyhmä

Sähkönsyötön liittäminen täytyy antaa pätevän sähköasentajan tehtäväksi. Sähköasentajan täytyy pystyä osoittamaan sähkövarusteiden rakenteeseen ja käyttöön sekä asennukseen liittyvät tietonsa ja taitonsa, ja hänen täytyy tuntea asiaa koskevat määräykset, jotka ovat voimassa siinä maassa, jossa varuste on määrä asentaa ja/tai jossa sitä on määrä käyttää. Lisäksi hänellä täytyy olla suoritettuna turvallisuuskoulutus, jonka ansiosta hän pystyy tunnistamaan asiaan liittyvät vaarat ja välttämään ne.

5 Toimituskokonaisuus

Kuvaus Määrä
Lataussäädin 1
Lämpötila-anturi 1
Varasulake (30 A) 1
WAGO-liitin SC330: 1
	SC480: 2
Kiinnitysruuvi 4
Pikakäyttöohje 1
Asennus- ja käyttöohje (vain digitaalinen) 1

6 Lisävarusteet

Kuvaus Tuotenro

TD283-kosketusnäyttö 9620013272

7 Käyttötarkoitus

Aurinkosähkölaturia käytetään varmistamaan rakennuksen akun oikea latausjännite, kun sitä ladataan aurinkopanee-leilla mikroprosessoriohjattujen IUOU-latausohjelmien avulla, ja suojaamaan akkua ylijännitteeltä ja syväpurkaukselta.

Lisäksi aurinkosähkölaturi varmistaa käynnistysakun riittävän varaustilan moottorin käynnistymisen varmistamiseksi.

Aurinkosähkölaturi soveltuu vain aurinkopaneelien ohjaamiseen.

Aurinkosähkölaturi ei sovellu muiden latauslähteiden ohjaamiseen.

Aurinkosähkölaturia käytetään seuraavien akkutyppien lataamiseen:

• Lyijyhappoakut
• Lyijy-geeli-akut
  • AGM-akut (Absorbed glass mat)
• LiFePO4-akut

Aurinkosähkölaturia ei ole tarkoitettu muuntyyppisten akkujen (esim. NiCd, NiMH jne.) lataamiseen.

Aurinkosähkölaturi sopii seuraaviin:

• Asennus vapaa-ajan ajoneuvoihin
- Kiinteä asennus ja mobiilikäyttö
- Sisäkäyttö

Aurinkosähkölaturi ei sovi seuraaviin:

• Käyttö verkkosähköllä
• Ulkokäyttö

Liitettyjen aurinkopaneelien lähtövirta ei saa olla teknisissä tiedoissa ilmoitettua maksimilähtövirtaa suurempi.

Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.

Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.

Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen

Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa.

8 Tekninen kuvaus

Yleiskuvaus

Aurinkosähkölaturissa on seuraavat toiminnot:

• Mikroprosessoriohjatut, lämpötilakompensoidut IUOU-latausohjelmat erityyppisille akuille
• Maksimitehopiikin seuranta (Maximum power peak tracking, MPPT)

- Bluetooth-yhteys tietojen ja toimintojen näyttämistä varten mobiilisovelluksessa

Aurinkosähkölaturissa on seuraavat suojamekanismit:

• Ylijännitesuoja
• Alijännitesuoja
- Suoja liian korkealta lämpötilalta
- Suoja liian alhaiselta lämpötilalta (vain LiFePO4-akut, joissa yhdistetty lämpötila-anturi)
- Akun ylilataussuoja (vain, jos lämpötila-anturi on yhdistetty)
• Takavirtasuojaus
- Oikosulkusuoja
- Aurinkopaneelin syöttöjännitteen suoja käänteistä napaisuutta vastaan

Lämpötila-anturi tarkkailee akun lämpötilaa latausprosessin aikana ja säätää latausjännitettä sen mukaisesti.

Aurinkosähkölaturi voidaan liittää DIP-katkaisinten avulla erityyppisiin rakennusten akkuihin.

Vaihtoehtoisesti TD283-kosketusnäyttö (lisävaruste) voidaan liittää ulkoisten tietojen ja latausprosessin edistymisen näyttämiseen.

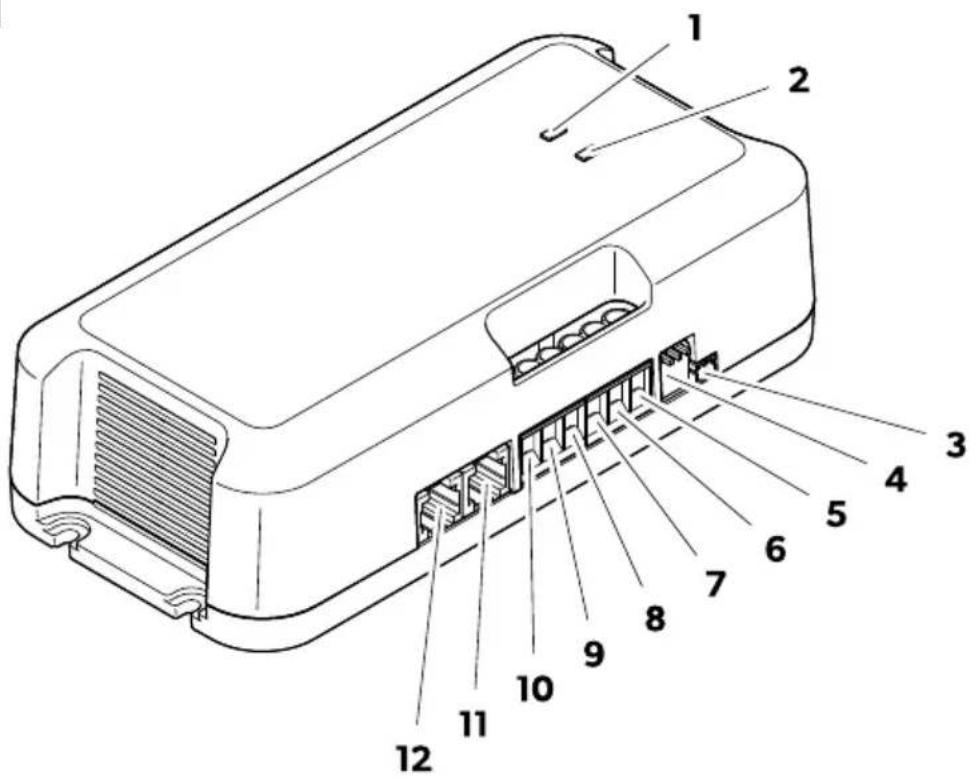

Liitännät ja käyttölaitteet

1

Taulu 111. Liitännät ja käyttölaitteet

Nro Kuvaus

1 Rakennuksen akun (B1) tila-LED

2 Käynnistysakun (B2) tila-LED

FI

Nro Kuvaus

3 Yhteys lämpötila-anturiin

4 DIP-kytkimet rakennuksen akun tyypin asetusta varten

5 Yhteys käynnistysakun plusnapaan

6 Yhteys rakennuksen akun plusnapaan

7 Yhteys aurinkopaneelin 1 plusnapaan

8 Yhteys aurinkopaneelin 2 plusnapaan

9 Yhteys rakennuksen akun miinusnapaan

10 Yhteys aurinkopaneelien miinusnapaan

11 Yhteys TD283-kosketusnäyttöön (lisävarusteet) tai CI-väylään

12 Yhteys TD283-kosketusnäyttöön (lisävarusteet) tai CI-väylään

LED-näytöt

Taulu 112. LED-näytöt

LED Tila Kuvaus
	palaa Akut täysin ladattu (100 %)vihreä
	Vilkkuu Latausprosessi
oranssi Vilkkuu Latausprosessi, jännite < 12 V
punainen Vilkkuu Virhe (katso kappale Vianetsintä sivulla 247)

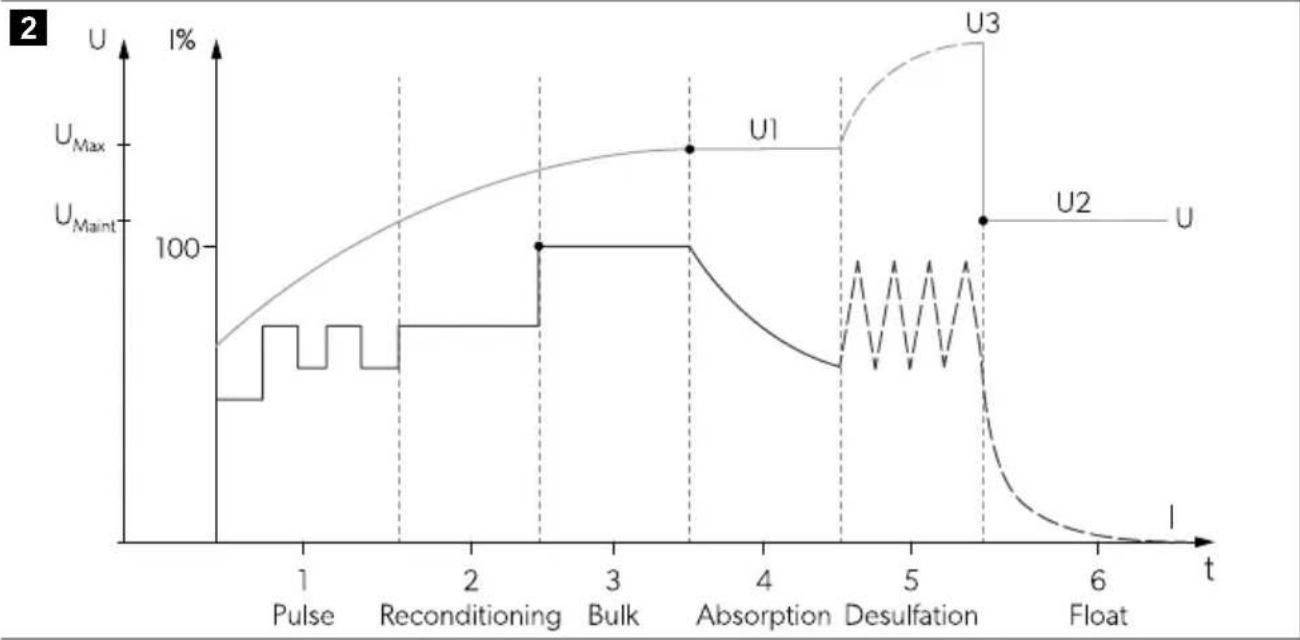

Akkulaturitoiminto

Rakennuksen akun päälatausjakso käynnistyy, kun rakennuksen akun jännite on laskenut alle nollausrajan.

Käynnistysakun päälatausjakso aloitetaan seuraavissa tilanteissa:

• Kun käynnistysakku on laskenut alle nollausrajan (rakennuksen akun latausvaihetta ei oteta huomioon)
• Kun jännite on laskenut alle nollausrajan, kun rakennuksen akku on ylläpitolatausvaiheessa (float)

Jännitteen ollessa 8 – 10,5 V, vähennettyä virtaa syötetään joka 5 s (aikakatkaisu 4 h).

2: Elvytysvaihe

Jännitteen ollessa 10,5 V – 12 V, vähennettyä virtaa syötetään (aikakatkaisu 8 h).

3: Vakiovirtavaihe (bulkkivirta)

Rakennuksen akku (B1): Maksimivirta syötetään jännitteen ollessa välillä 12 V ja U1 (valitun latauskäyrän maksimi-jännite). Toimitettava enimmäisvirta riippuu asennettujen aurinkopaneelien tehosta (Wp) ja käytetystä aurinkosähköla-turista:

• SC330: 20 A
• SC480: 30 A

Käynnistysakku (B2): 10 A:n enimmäisvirtaa syötetään 12 V:n – 14,2 V:n jännitteellä.

4: Vakiovirtavaihe (absorptio)

Rakennuksen akku (B1): Kun jännite on yhtä suuri kuin U1 (valitun latauskäyrän maksimijännite), saadaan vakiojännite, joka on yhtä suuri kuin U1. Syötettävä virta pienenee, kun akun varaustila (SoC) nousee. Vakiojännitevaihetta rajoitetaan valitun latausohjelman mukaan (ks. luku Latausohjelman asetukset sivulla 245).

Käynnistysakku (B2): Vakiojännite 14,2 V syötetään 15 min ajan.

5: Sulfatoinnin poisto (Desulphation)

OHJE Vain AGM2-akuille, jos latausohjelma on valittu (katso luku Latausohjelman asetukset sivulla 245).

Rakennuksen akku (B1): Virta värisee, kun akun jännite nousee U3:een sulfaatin poistamiseksi akun lyijylevyistä ja akun kapasiteetin palauttamiseksi. Tämä vaihe päättyy, kun U3 on saavutettu (aikakatkaisu 2 h).

FI

6: Ylläpitolatausvaihe (float)

Rakennuksen akku (B1): Ylläpitolatausvaiheessa pidetään vakiojännite (U2), joka liittyy valittuun latauskäyrään. Kun akun jännite on laskenut tiettyyn arvoon, laite siirtyy takaisin vakiovirtavaiheeseen.

Lämpötila-anturi

Kun lämpötila-anturi on kytketty, aurinkosähkölaturi mukauttaa latausjännitteen (lyijyakkujen osalta) tai latausvirran (Li-FePO4-akkujen osalta) akun mitatun lämpötilan mukaan.

Lyijyakut: Jos lämpötila-anturia ei ole kytketty tai jos lämpötila-anturi on viallinen, latausjännite viitataan arvoon 20 °C.

LiFePO4-akut: Ilman kytkettyä lämpötila-anturia aurinkosähkölaturi ei toimi.

9 Asennus

Asennuspaikka

Kun valitset asennuspaikkaa, ota huomioon seuraavat ohjeet:

• Asenna laite lähelle akkuja, jotta akkujen liitäntäjohto olisi mahdollisimman lyhyt.
• Varmista, että asennuspinta on tukeva ja suora.
• Valitse paikka, joka on hyvin tuuletettu ja suojattu kosteudelta ja pölyltä.
• Pidä laitteen ympärillä 10 cm etäisyys kaikilta sivuilta.

Aurinkosähkölaturin asennus

HUOMAUTUS! Vahingonvaara

Ennen kuin teet mitään reikiä, varmista, että poraaminen, sahaaminen tai viilaaminen ei vahingoita sähköjohtoja tai ajoneuvon muita osia.

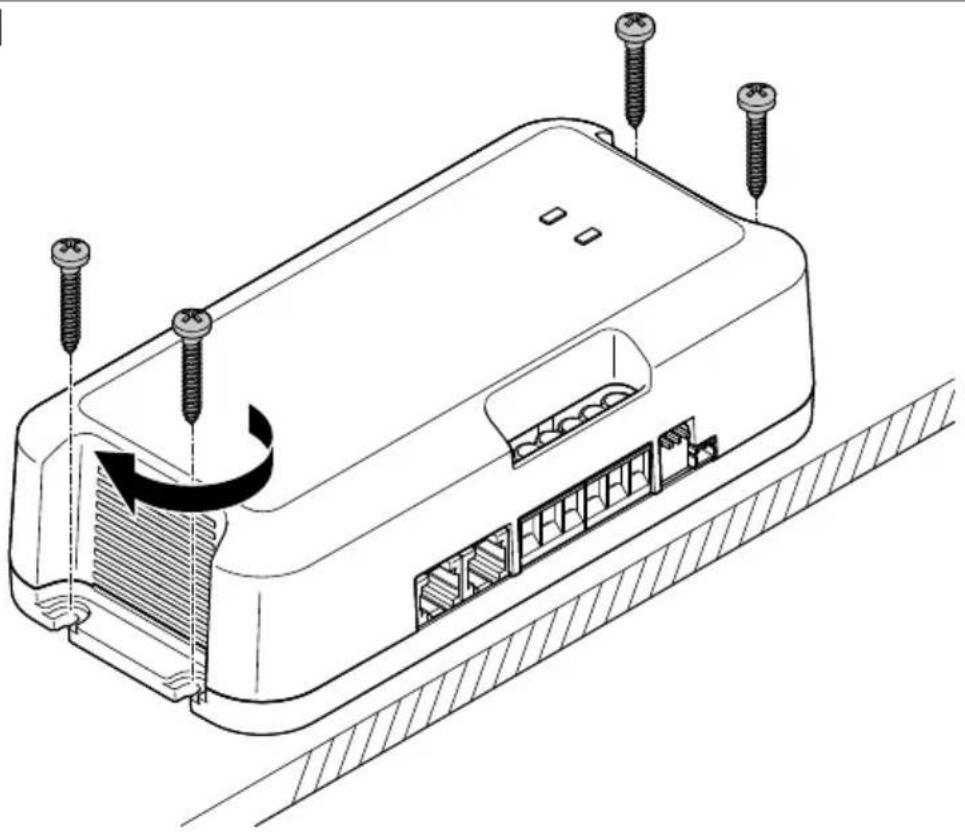

Asenna aurinkosähkölaturi neljällä mukana toimitetulla ruuvilla pystysuoraan seinään siten, että liittimet osoittavat alaspäin.

3

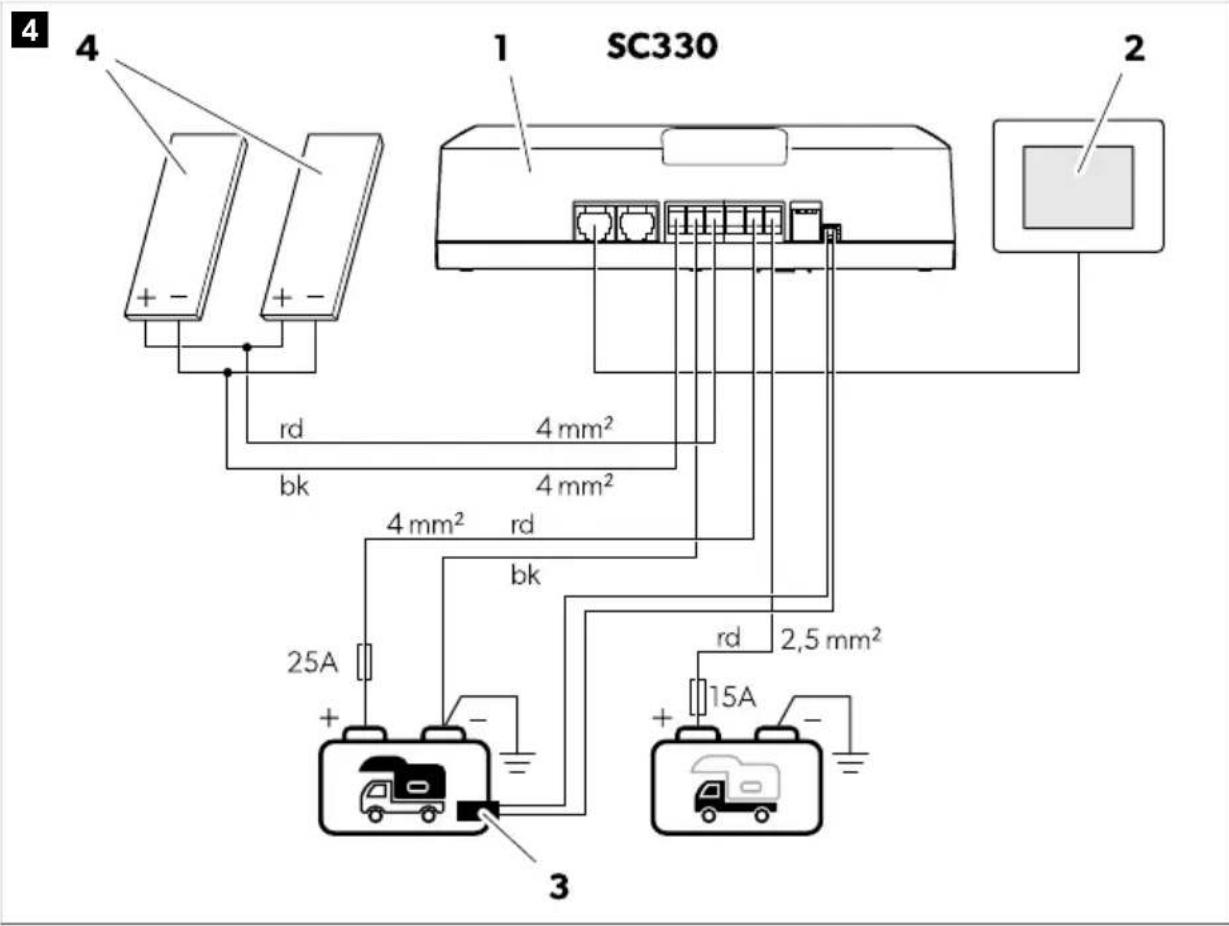

Aurinkosähkölaturin liittäminen

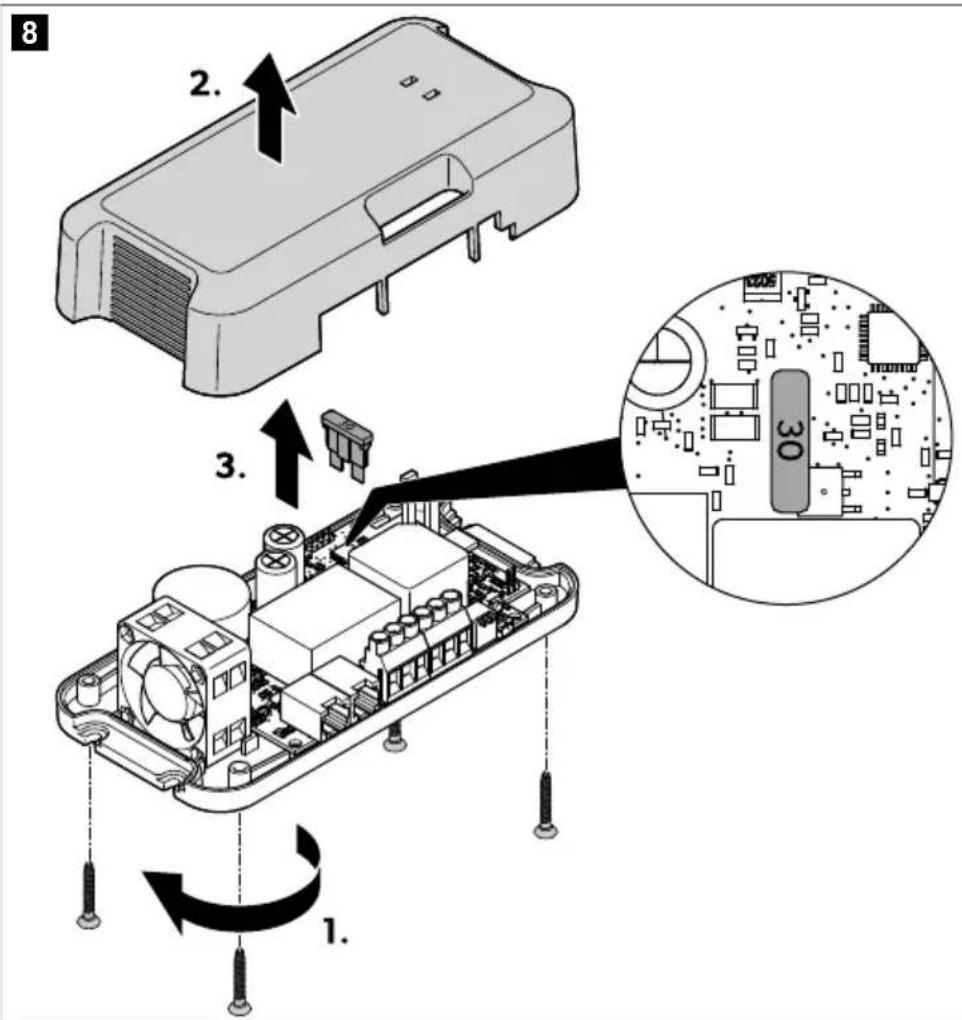

VAROITUS! Sähköiskun vaara

• Peitä kaikki aurinkopaneelit asennustöiden ajaksi valoa läpäisemättömällä materiaalilla, jotta ne eivät voi tuottaa sähköä.
• Huomaa suositeltu johdon poikkipinta-ala, johdon pituus ja sulakkeen mitoitus.

HUOMIO! Palovaara

Johtojen oikosulun ja mahdollisen palamisen välttämiseksi sulakkeet täytyy sijoittaa lähelle akkuja.

HUOMAUTUS! Vahingonvaara

• Huolehdi siitä, että napaisuus ei mene ristiin.
• Älä liitä aurinkopaneelin miinusnapaa maadoitukseen (alustaan). Käytä aina aurinkosähkölaturin liitäntää aurinkopaneelien miinusnapaan kytkemiseen.

Noudata seuraavia ohjeita, kun liität lataussäädintä:

• Liitä ensin rakennuksen akku ja vasta sitten aurinkopaneelit.
• Älä käytä metalliheloja. Kuori johtimien päät 10 mm kohdalta.
• Jos käytät useita aurinkopaneeleja, kytke ne aina rinnan. Niiden yhteenlaskettu teho ei saa olla suurempi kuin lataussäätimen nimellisteho.
• Jos käytät kahta tai useampaa akkua, rinnankytkentä on sallittua, jos akkujen tyyppi ja kapasiteetti on sama ja jos ne ovat saman ikäisiä. Liitä akut diagonaalisesti.

FI

• Akun sisälämpötilan mittaamisen varmistamiseksi kytke mukana toimitettu lämpötila-anturi rakennuksen akun miinusnapaan.
• Käytä tarkoitukseen sopivia mittalaitteita:

Yleismittari, jossa on tasajännitteen mittaus, 200 V tai automaattinen asteikko

Amperometriset pihdit, joissa on suora mittaus (asteikko 100 A tai suurempi)

Liitäntävaihtoehto A (vain SC330)

Liitäntävaihtoehto aurinkopaneelin lähtöjännitteeseen Ô 240 Wp.

Liitä aurinkosähkölaturi kuvan kuva. 4 sivulla 240 osoittamalla tavalla.

4 SC330 1 2 4 mm² 4 mm² rk bk 4 mm² rk 25A + - 3 rd 2.5 mm² 15A + -

Taulu 113. Liitäntäkaavio SC330

Nro Kuvaus
1 Lataussäädin
2 TD283-kosketusnäyttö (lisävaruste)
3 Lämpötila-anturi
4 Aurinkopaneeli(t)
	Rakennuksen akku

Nro Kuvaus
	Käynnistysakku (valinnainen)

Taulu 114. Värikoodaus

Koodi Väri ("Colour")
rd punainen
bk musta

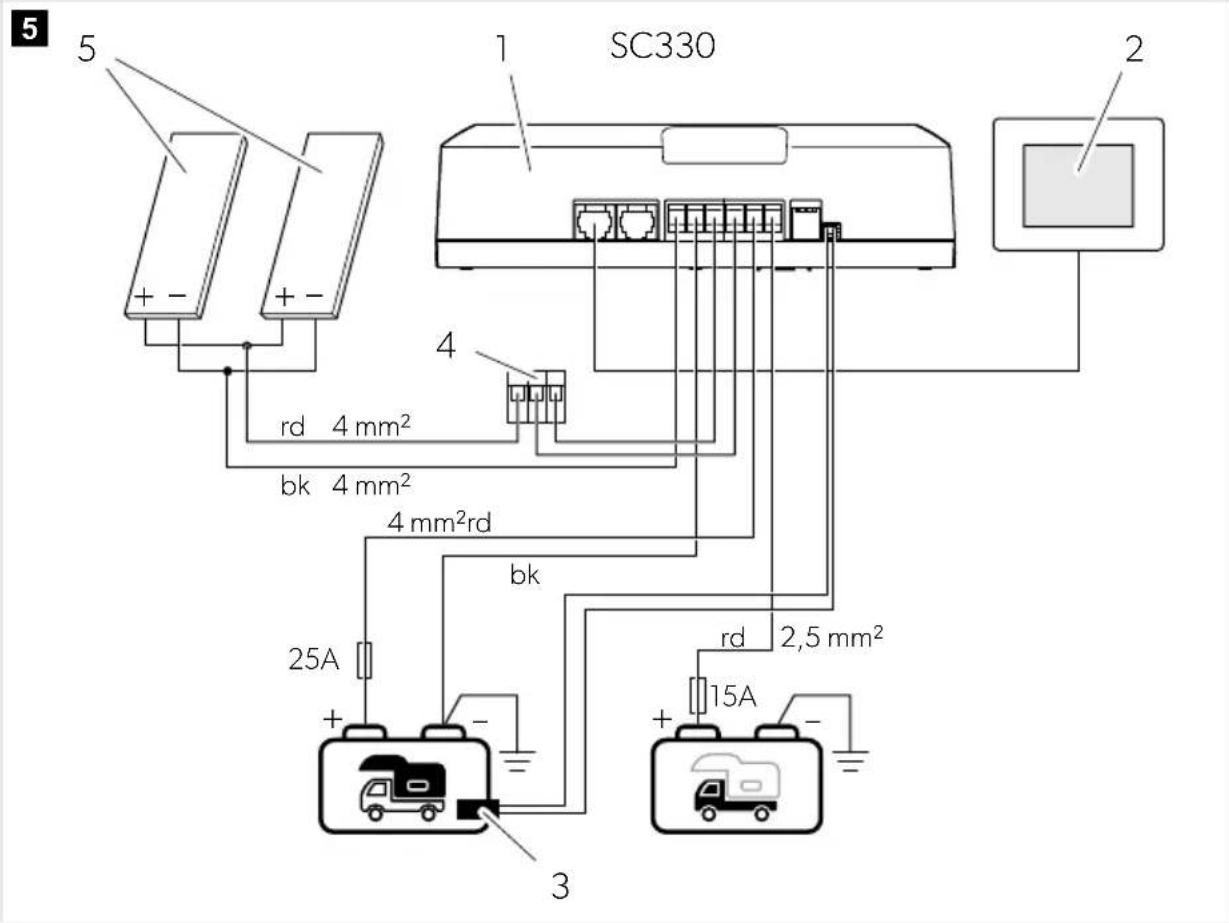

Liitäntävaihtoehto B (vain SC330)

Liitäntävaihtoehto aurinkopaneelin lähtöjännitteeseen 0' 240 Wp.

Liitä aurinkosähkölaturi kuvan kuva. 5 sivulla 241 osoittamalla tavalla.

5 SC330 1 2 4 rd 4 mm² bk 4 mm² 4 mm²rd bk 25A rd 2,5 mm² 15A + - 3

Taulu 115. Liitäntäkaavio SC330

Nro Kuvaus
1 Lataussäädin
2 TD283-kosketusnäyttö (lisävaruste)

FI

Nro Kuvaus
3 Lämpötila-anturi
4 WAGO-liitin
5 Aurinkopaneeli(t)
		Rakennuksen akku
		Käynnistysakku (valinnainen)

Taulu 116. Värikoodaus

Koodi Väri ("Colour")
rd punainen
bk musta

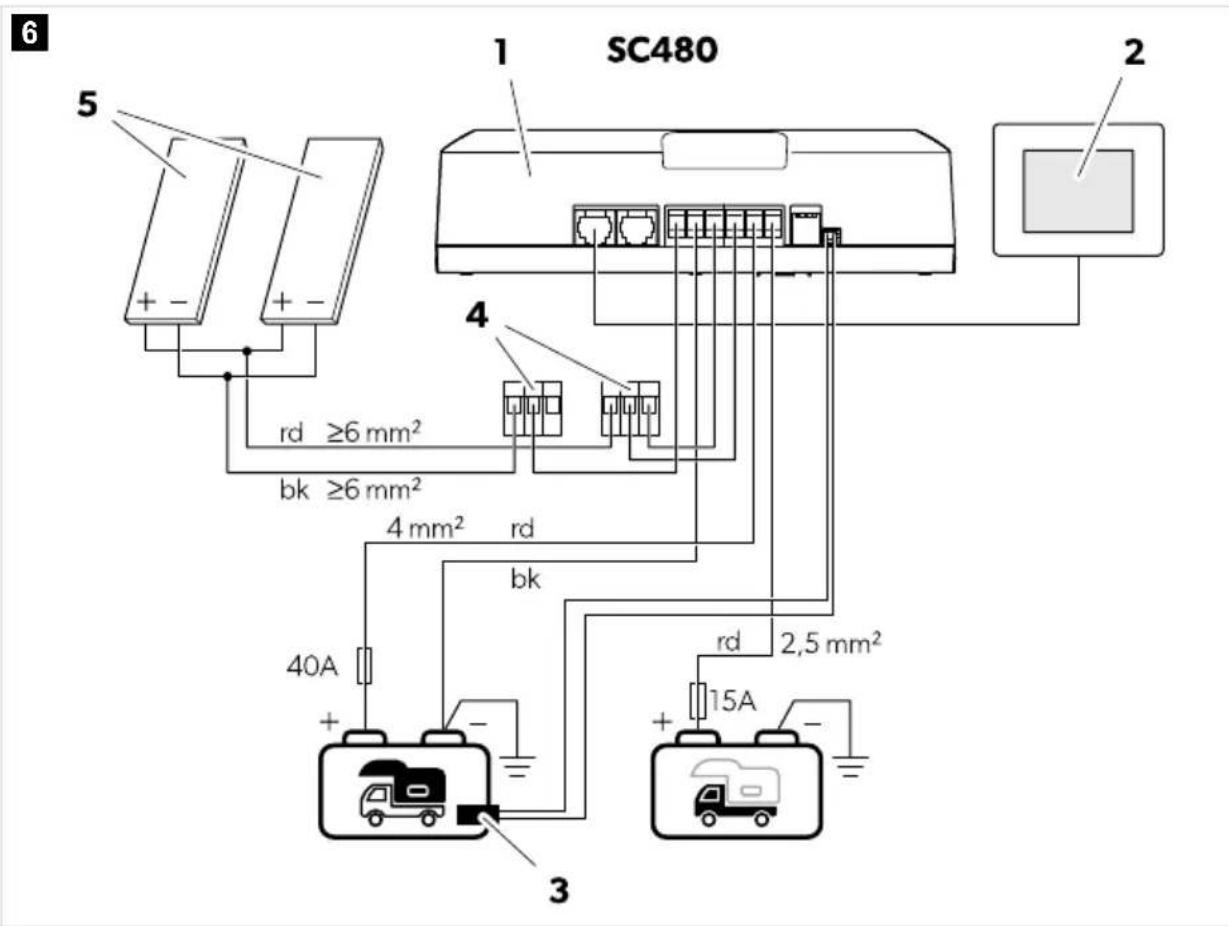

Liitäntävaihtoehto C (vain SC480)

Liitä aurinkosähkölaturi kuvan kuva. 6 sivulla 242 osoittamalla tavalla.

6 1 SC480 2 5 + - + - 4 rd ≥6 mm² bk ≥6 mm² 4 mm² rd bk 40A + - 3 rd 2,5 mm² 15A + -

Taulu 117. Liitäntäkaavio SC480

Nro Kuvaus
1 Lataussäädin
2 TD283-kosketusnäyttö (lisävaruste)
3 Lämpötila-anturi
4 WAGO-liitin
5 Aurinkopaneeli(t)
	Rakennuksen akku
	Käynnistysakku (valinnainen)

Taulu 118. Värikoodaus

Koodi Väri ("Colour")
rd punainen
bk musta

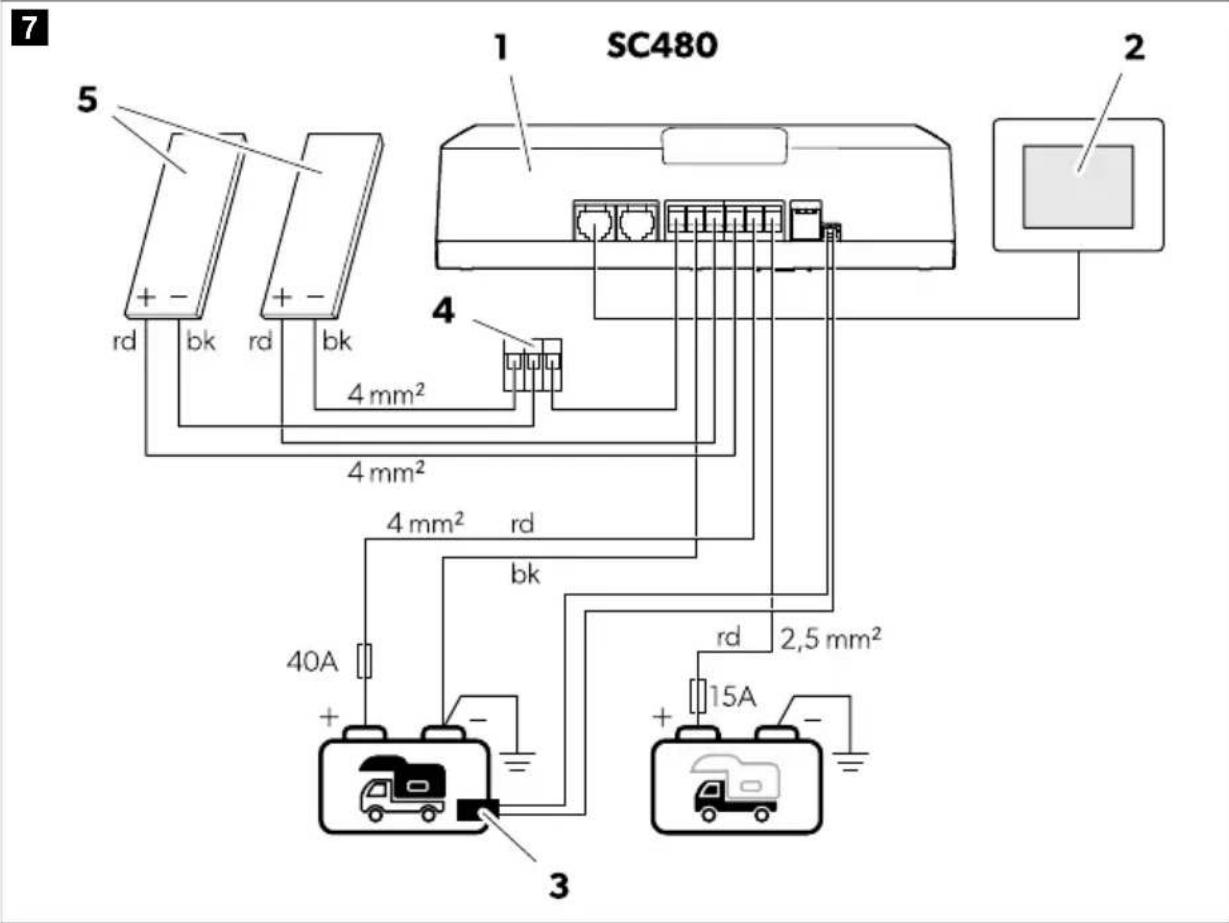

Liitäntävaihtoehto D (vain SC480)

Liitä aurinkosähkölaturi kuvan kuva. 7 sivulla 244 osoittamalla tavalla.

7 SC480 1 2 5 + - bk rd bk 4 mm² 4 mm² 4 4 mm² rd bk 40A + - 3 rd 2,5 mm² + - 15A

Taulu 119. Liitäntäkaavio SC480

Nro Kuvaus
1 Lataussäädin
2 TD283-kosketusnäyttö (lisävaruste)
3 Lämpötila-anturi
4 WAGO-liitin
5 Aurinkopaneeli(t)
	Rakennuksen akku
	Käynnistysakku (valinnainen)

Taulu 120. Värikoodaus

Koodi Väri ("Colour")
rd punainen
bk musta

10 Käyttö

Latausohjelman asetukset

HUOMAUTUS! Vahingonvaara

• Käytä vain akkuja, jotka soveltuvat määritelmään merkitylle latausjännitteelle.
• Siirrä DIP-kytkimet tarvittaviin asentoihin varovasti pienen ruuvitaltan avulla.

Valitse käytettävälle rakennuksen akun tyypille sopiva latausohjelma akun valmistajan määritelmien, latauskäyrän tietojen (ks. luku Akkulaturitoiminto sivulla 236) ja teknisten tietojen (ks. luku Tekniset tiedot sivulla 249) perusteella. Ilmoitetut latausajat perustuvat oletukseen, että ympäristön keskilämpötila on 20 °C.

Aseta latausohjelma oman rakennuksen akkusi mukaisesti siirtämällä DIP-kytkimet seuraavan taulukon mukaisiin asentoihin.

Taulu 121. Latauskäyrän asetukset

DIP-kytkimen asento (harmaa)	Haluttu latausohjelma DIP-kytkimen asento (harmaa)		Haluttu latausohjelma
	Lyijygeeliakut(14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		LiFePO4-akut(14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Lyijyhappoakut(14,4 V) taiAGM1-akut(14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		LiFePO4-akut(14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	AGM2-akut(14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		LiFePO4-akut(14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	AGM2-akut, joissa desulfatointi(14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		LiFePO4-akut(14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

Järjestelmän toiminnan tarkastus

Aurinkosähkölaturi säätelee jopa kahden akun latausta: yhtä rakennuksen akkua (B1) ja yhtä käynnistysakkua (B2), etusijalla on rakennuksen akun lataus.

FI

Rakennuksen akkua ladataan seuraavin edellytyksin:

• Liitetyt aurinkopaneelit tuottavat jännitteen >16 V.
• Akun jännite on >8 V.

Rakennuksen akkua ladataan valitulla latauskäyrällä (ks. luku Latausohjelman asetukset sivulla 245).

Käynnistysakkua ladataan seuraavin edellytyksin:

• Rakennuksen akku on ylläpitolatausvaiheessa (float) ja käynnistysakun jännite on <12,5 V.
• Käynnistysakun jännite on <11,9 V 20 min ajan.

Jokaisella latausvaiheella on enimmäiskesto, paitsi ylläpitolatausvaiheella (float), jolla varaustilaa (SoC) valvotaan jatkuvasti ja jolla akkuun tarvittaessa syötetään impulssivirta akun varaustilan pitämiseksi lukemassa 100 %.

1. Peitä kaikki aurinkopaneelit valoa läpäisemättömällä kankaalla tai materiaalilla, jotta paneelit eivät tuota tällöin sähköä.
2. Sammuta ja irrota kaikki muut asennetut ylimääräiset virtalähteet (esim. akkulaturit).
3. Mittaa akkujen jännite (arvo 1) jännitemittarilla.
4. Poista kaikkien aurinkopaneelien suojukset. Varmista suora auringonvalo, jotta aurinkopaneelit toimivat optimaalisesti.
5. Mittaa akkujen jännite (arvo 2) jännitemittarilla. Vertaa arvoa 2 edellisen mittauksen arvoon 1.
   Arvon 2 pitäisi olla suurempi kuin arvon 1.
6. Tarkista latausvirta mobiilisovelluksen, ampeerimittarin tai vaihtoehtoisesti TD283-kosketusnäytön (lisävaruste) avulla.

SunControl-sovelluksen lataaminen

Aurinkosähkölaturia voidaan tarkkailla ja ohjata Bluetooth-yhteyden kautta sovelluksella, jonka voit asentaa yhteensopivaan laitteeseen.

Lataa SunControl-sovellus App Store- tai Google Play -kaupasta.

Huomaa, että SunControl-sovellus ei ehkä ole saatavissa maassasi.

11 Puhdistus ja hoito

HUOMAUTUS! Vahingonvaara

• Älä puhdista laitetta koskaan juoksevan veden alla tai tiskivedessä.
• Älä käytä puhdistukseen teräviä tai kovia esineitä äläkä hankaus- tai valkaisuaineita, koska ne voivat vahingoittaa laitetta.

Puhdista tuote toisinaan ulkopuolelta kostealla liinalla.

Tarkasta jännitteenalaiset johdot ja johtimet säännöllisesti eristevikojen, katkosten ja liitäntöjen löystymisen varalta.

Sulakkeen vaihtaminen

VAROITUS! Sähköiskun vaara

Laitteen sulakkeen vaihtoon tarvitaan pätevä ammattihenkilö.

Vaihda sulake kuvan kuva. 8 sivulla 247 osoittamalla tavalla. Käytä mukana toimitettua varasulaketta.

8 2. 3. 1. 30

12 Vianetsintä

Häiriö Mahdollinen syy Ratkaisuehdotus
Aurinkosähkölaturi ei toimi. LEDit eivät syty.	Jännitteenalaisen johdon eriste on vau- rioitunut, johto on murtunut tai pistoke ei ole tiukasti paikallaan.	> Tarkasta, onko jännitteenalaisen johdon eristeessä vikaa, onko johto murtunut ja onko pistoke tiukasti paikallaan.> Jos et löydä vikaa, ota yhteyttä valtuutettuun huoltopalveluun.

FI

Häiriö Mahdollinen syy Ratkaisuehdotus
	Aurinkosähköjärjestelmä ei toimi kun-nolla (lähtöteho vähäinen). Jokin esine tai lika estää valon osumisen.	> Katso, onko esteitä, ja varmista, että aurinkopaneelit eivät ole var-jossa.> Siirrä ajoneuvo sopivampaan paikkaan.> Poista kaikki lika.
	Aurinkopaneelit ylikuumenevat.	> Anna aurinkopaneelien jäähtyä.> Siirrä ajoneuvo sopivampaan paikkaan.> Varmista riittävä ilmankierto au-rinkopaneelien ympärillä.
	Jossakin aurinkopaneeliston paneelissa on vikaa.	> Irrota sulake lataussäätimestä ja tarkasta aurinkopaneelin jännite (VoC) lataussäätimestä.> Tutki, onko aurinkopaneeleissa hiushalkeamia.> Tutki, onko aurinkopaneelien la-minointi irronnut.> Vaihda vioittunut aurinkopaneeli tarvittaessa.
	On muodostunut oikosulku.	> Laitteen sulake täytyy vaihtaa, kun liian suuri virta on saanut sen laukeamaan (ks. luku Sulakkeen vaihtaminen sivulla 247).> Anna sulakkeen vaihtaminen vain pätevän henkilöstön tehtäväksi.
Aurinkosähkölaturi ei toimi. Rakennuk-sen akun (B1) tila-LED vilkkuu punaise-na.	Vain LiFePO4-akut: Lämpötila-anturia ei ole yhdistetty.	Vain LiFePO4-akut: Liitä lämpötila-antu-ri.
Aurinkosähkölaturi ei toimi. Kaksi LED-valoa (B1 ja B2) vilkkuvat punaisina.	Laitteen sulake on palanut.	> Laitteen sulake täytyy vaihtaa, kun liian suuri virta on saanut sen laukeamaan (ks. luku Sulakkeen vaihtaminen sivulla 247).> Anna sulakkeen vaihtaminen vain pätevän henkilöstön tehtäväksi.

13 Hävittäminen

Pakkausmateriaalin kierrätys: Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjäteastioihin.

Kiinteästi asennettuja akkuja, ladattavia akkuparistoja ja valonlähteitä sisältävien tuotteiden kierrätys:

• Jos tuotteessa on kiinteästi asennettuja akkuja, ladattavia akkuparistoja tai valonlähteitä, niitä ei tarvitse poistaa ennen tuotteen hävittämistä.
• Jos haluat poistaa tuotteen lopullisesti käytöstä, tiedustele yksityiskohtaisia hävittämistä koskevia ohjeita ja määräyksiä lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä.
• Tuotteen voi hävittää veloituksetta.

14 Takuu

Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä valmistajan toimipisteseen omassa maassasi (ks. dometic.com/dealer) tai jälleenmyyjään.

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus

Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.

15 Tekniset tiedot

	SC330 SC480
Aurinkopaneelin maksimijännite (VoC) 32 V	==
Suositeltu aurinkopaneelin lähtöjännite 75 ... 330 Wp	110 ... 480 Wp
Rakennuksen akun (B1) lähtö
Nimellisjännite 12 V
Maksimilatausvirta 20 A 30 A
Vaadittava akun kapasiteetti vähintään
Lyijyhappoakku 60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Akun jännite vähintään 8 V	==
Lämpötilasäädetty lataus Enintään –	0,03 V/°C
Käynnistysakun (B2) lähtö
Nimellisjännite 12 V
Maksimilatausvirta	10 A
Akun jännite vähintään 8 V	==
Yleiset tekniset tiedot
Virrankulutus valmiustilassa enintään	6 mA
Sisäinen sulake	30 A
Ympäristön lämpötila, käyttö	-20 °C ... 50 °C
Ympäristön ilmankosteus	90 %, ei-kondensoiva

FI

	SC330 SC480
Mitat 170 mm × 88 mm × 48 mm
Paino 305 g 345 g
Taajuusalue (Wi-Fi) 2,4 GHz ISM-taajuusalue (2400 ... 2484 MHz)
Radiotaajuinen lähtöteho 4 dBm (Bluetooth V5.0 Single Mode LE)
Hyväksyntä

Dometic Mobile Power Italy S.r.l. vakuuttaa, että radiolaitteet tyyppi SC330 ja SC480 ovat direktiivin 2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan seuraavassa Internet-osoitteessa: documents.dometic.com

Polski

ETTEVAATUST! Terviseoht

TD283 puuteekraan 9620013272

7 Kasutusotstarve

ETTEVAATUST! Tuleoht
