BRUGSANVISNING SC330 DOMETIC

Styreenhed til solcelleladning

Monterings- og betjeningsvejledning....163

SV

1 Vigtige henvisninger....163

2 Forklaring af symboler....163

3 Generelle sikkerhedshenvisninger....164

4 Målgruppe....167

5 Leveringsomfang....167

6 Tilbehør....167

7 Korrekt brug....167

1 Vigtige henvisninger

Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen med dette produkt.

Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstårt og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledningen samt i overensstemmelse med alle de gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og adversler kan medføre kvæstelser på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se documents.dometic.com for de nyeste produktinformationer.

2 Forklaring af symboler

FARE!

Angiver en farlig situation, som medfører dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås.

ADVARSEL!

Angiver en farlig situation, som kan medføre dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås.

FORSIGTIG!

Angiver en farlig situation, som kan medføre mindre eller lette kvæstelser, såfremt den ikke undgås.

VIGTIGT!

Angiver en situation, som kan medføre materielle skader, såfremt den ikke undgås.

3 Generelle sikkerhedshenvisninger

Overhold også sikkerhedshenvisningerne og bestemmelser, der er udstedt af køretøjsproducenten og autoriserede værksteder.

ADVARSEL! Fare for elektrisk stød

• Installation og fjernelse af apparatet må kun udføres af fagfolk.
• Hvis apparatet har synlige beskadigelser, må apparatet ikke tages i brug.
• Hvis dette apparats strømkabel er beskadiget, skal det udskiftes for at undgå sikkerhedsfarer.
• Reparationer på dette apparat må kun foretages af fagfolk. Ukorrekte reparationer kan medføre betydelige farer.
• Hvis du afmonterer apparatet: Løsn alle forbindelser. Kontrollér, at der ikke findes spænding på nogen af ind- og udgangene.
• Apparatet må ikke bruges under våde forhold eller nedsænkes i væske. Skal opbevares et tørt sted.
• Anvend kun tilbehør, der anbefales af producenten.
• Ingen af komponenterne må på nogen måde ændres eller tilpasses.
• Afbryd apparatet fra strømforsyningen:

før et sikringsskift

Før der udføres elektrisk svejsearbejde eller arbejde på det elektriske system

ADVARSEL! Sundhedsfare

• Dette apparat kan anvendes af børn over 8 år og personer med reducerede fysiske, sanse- eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af apparatet og forstår de involverede farer.
• El-apparater er ikke legetøj! Opbevar og anvend apparatet uden for meget unge børns række-vidde.
• Børn skal overvåges for at sikre, at de ikke leger med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

VIGTIGT! Fare for beskadigelse

• Sammenlign spændingsspecifikationen på datapladen med den effektforsyning, der er til rådighed, før ibrugtagningen.
• Sørg for, at andre genstande ikke kan forårsage en kortslutning i apparatets kontakter.
• Kontrollér, at de negative og positive poler aldrig kommer i kontakt med hinanden.

3.1 Sikker installering af apparatet

FARE! Eksplosionsfare

ADVARSEL! Fare for kvæstelser

- Apparatet skal monteres og fastgøres sikkert, så det ikke kan falde ned.

• Stil ikke apparatet i nærheden af varmekilder (varmeapparater, direkte sollys, gasovne osv.).
• Monter apparatet på et tørt sted, der er beskyttet mod stænkvand.

3.2 Sikkerhed under elektrisk tilslutning af apparatet

FARE! Fare for elektrisk stød

Når der arbejdes på elektriske anlæg, skal det kontrolleres, at der er nogen i nærheden, som kan hjælpe i et nødstilfælde.

ADVARSEL! Fare for elektrisk stød

• Overhold de anbefalede kabeltværsnit.

- Før kablerne, så de ikke kan blive beskadiget af døre eller hjelmen. Klemte ledninger kan føre til livsfarlige kvæstelser.

VIGTIGT! Fare for beskadigelse

• Anvend tomme rør eller ledningsgennemføringer, när ledninger skal føres gennem pladevægge eller andre vægge med skarpe kanter.
• Før ikke ledningerne løst eller med skarpe knæk.
• Fastgør kablerne sikkert.
• Træk ikke i kablerne.

3.3 Sikkerhed under anvendelse af apparatet

ADVARSEL! Eksplosionsfare

• Anvend udelukkende apparatet i lukkede, godt ventilerede rum.
• Du må ikke anvende apparatet under følgende betingelser:
  i saltholdige, fugtige eller våde omgivelser
  i nærheden af aggressive dampe
  i nærheden af brændbare materialer
  i områder med eksplosionsfare

ADVARSEL! Fare for elektrisk stød

• Vær opmærksom på, at dele af apparatet stadig kan være spændingsførende, når sikringen har udløst.
• Løsn ikke kabler, når apparatet stadig er i brug.

VIGTIGT! Fare for beskadigelse

• Kontrollér, at apparatets luftind- og -udgange ikke er tildækkede.
• Sørg for en god ventilation.

- Apparatet må ikke udsættes for regn.

3.4 Sikkerhedsforanstaltninger ved håndtering af batterier

ADVARSEL! Fare for kvæstelser

• Batterier indeholder aggressive og ætsende syrer. Undgå, at batterivæske kommer i kontakt med din krop. Skyl den pågældende del af kroppen grundigt med vand, hvis din hud kommer i kontakt med batterivæske. Kontakt straks en læge, hvis du får kvæstelser på grund af syrer.
• Bær ikke metalgenstande som f.eks. ure eller ringe, når du arbejder på batterier. Blysyrebatterier kan frembringe kortslutningsstrøm, der kan medføre alvorlige forbrændinger.
• Brug kun isoleret værktøj.
• Bær beskyttelsesbriller og beskyttelsestøj, når der arbejdes på batterier. Berør ikke dine øjne, når du arbejder på batterier.

FORSIGTIG! Eksplosionsfare

• Forsøg aldrig at oplade et frosset eller defekt batteri. Stil batteriet på et frostfrit område, og vent, indtil batteriet har akklimatiseret sig til omgivelsestemperaturen. Start derefter opladningsprocessen.
• Rygning, brug af åben flamme eller gnistdannelse i nærheden af motoren eller et batteri er forbudt.

VIGTIGT! Fare for beskadigelse

• Anvend udelukkende genopladelige batterier.
• Undgå, at metalliske dele falder ned på batteriet. Det kan medføre gnister eller kortslutte batteriet og andre elektriske dele.
• Kontrollér, at polerne vender korrekt, när batteriet tilsluttes.
• Følg anvisningerne fra batteriproducenten og dem fra producenten af systemet eller køretøjet, som batteriet anvendes i.
• Hvis batteriet skal fjernes, skal du først afbryde stelforbindelsen. Afbryd alle tilslutninger og alle forbrugere fra batteriet, før det fjernes.
• Opbevar kun fuldt opladede batterier. Genoplad opbevarede batterier regelmæssigt.
• Du må ikke bære batteriet på dets klemmer.

Sikkerhedsforanstaltninger ved håndtering af litiumbatterier

FORSIGTIG! Fare for kvæstelser

• Du må kun installere batteriet i omgivelser med en omgivelsestemperatur på mindst 0 °C.
• Undgå dybafladning af batterierne.

Sikkerhedsforanstaltninger ved håndtering af blysyrebatterier

FORSIGTIG! Sundhedsfare

Vand-syre-væsken i batteriet kan fordampe og forårsage en syrelugt. Brug kun batteriet i et område med god udluftning.

VIGTIGT! Fare for beskadigelse

• Batteriet er ikke forseglet. Du må ikke vende batteriet på siden eller på hovedet. Anbring batteriet på en vandret overflade.
• Kontrollér syreniveauet regelmæssigt i åbne blysyrebatterier.
• Oplad straks dybt afladede blysyrebatterier for at undgå sulfatering.

4 Målgruppe

Den elektriske strømforsyning skal udføres af en kvalificeret elektriker, som har godtgjort sine evner og sit kendskab med henblik på konstruktion og betjening af elektrisk udstyr og installationer, og som er bekendt med de gældende nationale forskrifter, hvor udstyret skal installeres og/eller anvendes, og som har modtaget sikkerhedsuddannelse med henblik på at kunne identificere og undgå de involverede farer.

5 Leveringsomfang

Beskrivelse Antal
Styreenhed til solcelleladning 1
Temperaturføler 1
Reservesikring (30 A) 1
WAGO-stik SC330: 1	SC480: 2
Fastgørelsesskrue 4
Kort betjeningsvejledning 1
Monterings- og betjeningsvejledning (kun digital) 1

6 Tilbehør

Beskrivelse Art.nr.

TD283-touchdisplay 9620013272

7 Korrekt brug

Styreenheden til solcelleladning er beregnet til at sikre den korrekte ladespænding for forsyningsbatteriet, når det oplades via solpaneler vha. mikroprocessorstyrede IU0U-ladeprogrammer, og til at beskytte batteriet mod overspænding og dybafladning.

DA

Desuden sikrer styreenheden til solcelleladning en tilstrækkelig ladetilstand for startbatteriet for at sikre, at motoren starter.

Styreenheden til solcelleladning er kun beregnet til at styre solcellemoduler.

Styreenheden til solcelleladning er beregnet til opladning af følgende batterityper:

• Blysyrebatterier
• Bly-gel-batterier
  • Vliesbatterier (AGM)
• LiFePO4-batterier

Styreenheden til solcelleladning er ikke beregnet til opladning andre typer batterier (f.eks. NiCd, NiMH osv.).

Styreenheden til solcelleladning er egnet til:

• Montering i fritidskøretøjer
• Stationær eller mobil brug
- Indendørs brug

Styreenheden til solcelleladning er ikke egnet til:

• Netdrift
• Udendørs brug

Energiudgangseffekten for de tilsluttede solpaneler må ikke overskride den maksimale udgangseffekt, der er oplyst i de tekniske data.

Dette produkt er kun egnet til dets beregnede formål og anvendelse i overensstemmelse med disse anvisninger.

Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og/eller drift af produktet. Dårlig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl.

Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:

• ukorrekt samling eller forbindelse inklusive for høj spænding
• ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten
• ændringer på produktet uden udtrykkelig tilladelse fra producenten
• brug til andre formål end dem, der er beskrevet i vejledningen.

Dometic forbeholder sig ret til at ændre produktets udseende og produktspecifikationer.

Styreenheden til solcelleladning tilbyder følgende funktioner:

• Mikroprocessorstyrede, temperaturkompenserede IUOU-ladeprogrammer til forskellige batterityper
  • Optimal energikonvertering (MPPT)
• Bluetooth-forbindelse til visning af data og funktioner i mobilappen

Styreenheden til solcelleladning har følgende beskyttelsesmekanismer:

• Højspændingsbeskyttelse
• Lavspændingsbeskyttelse
- Beskyttelse mod høj temperatur
- Beskyttelse mod lav temperatur (kun LiFePO4-batterier med tilsluttet temperaturføler)
- Beskyttelse mod overopladning af batteriet (kun med tilsluttet temperaturføler)
- Beskyttelse mod omvendt strøm
• Kortslutningsbeskyttelse
- Beskyttelse mod omvendt polaritet for solpanelindgange

Temperaturføleren overvåger batteritemperaturen under opladningsprocessen for at kontrollere og tilpasse ladespændingen derefter.

Styreenheden til solcelleladning kan tilpasses til forskellige batterityper for forsyningsbatteriet vha. DIP-omskiftere.

TD283-touchdisplay (tilbehør) kan tilsluttes til visning af eksterne data og status for opladningsprocessen.

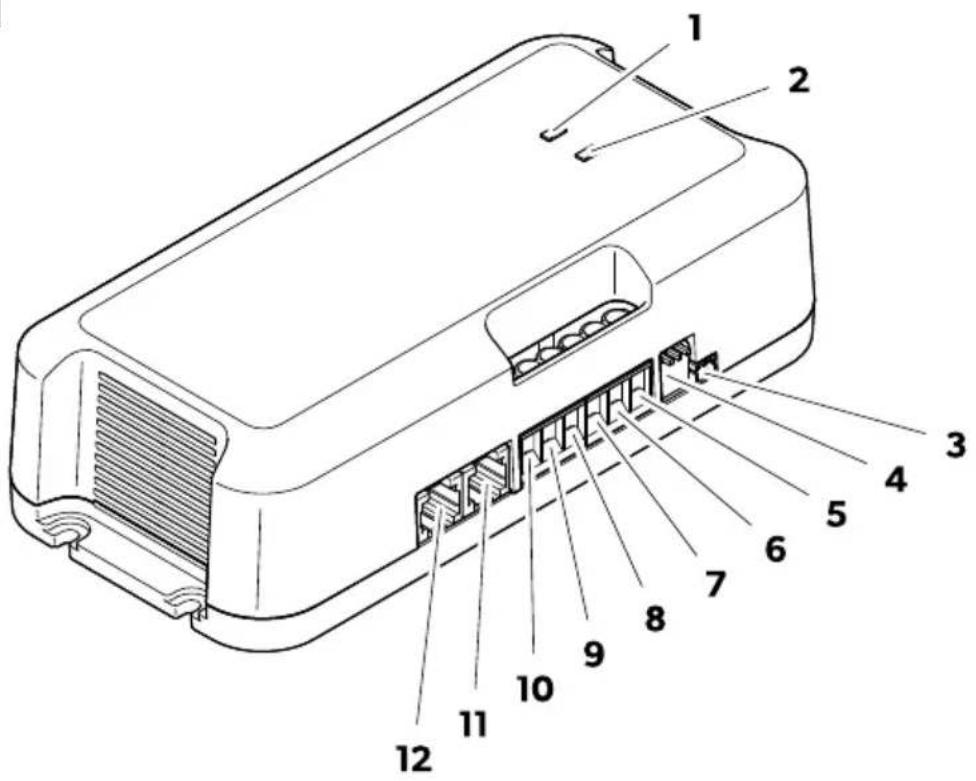

Tilslutninger og betjeningselementer

1

LED Status Beskrivelse
	Tændt Batterierne er fuldt opladede (100 %)Grøn
	Blinker Opladning
Orange Blinker Opladning, spænding < 12 V
Rød Blinker Fejl (se kapitlet Udbedring af fejl på side 181)

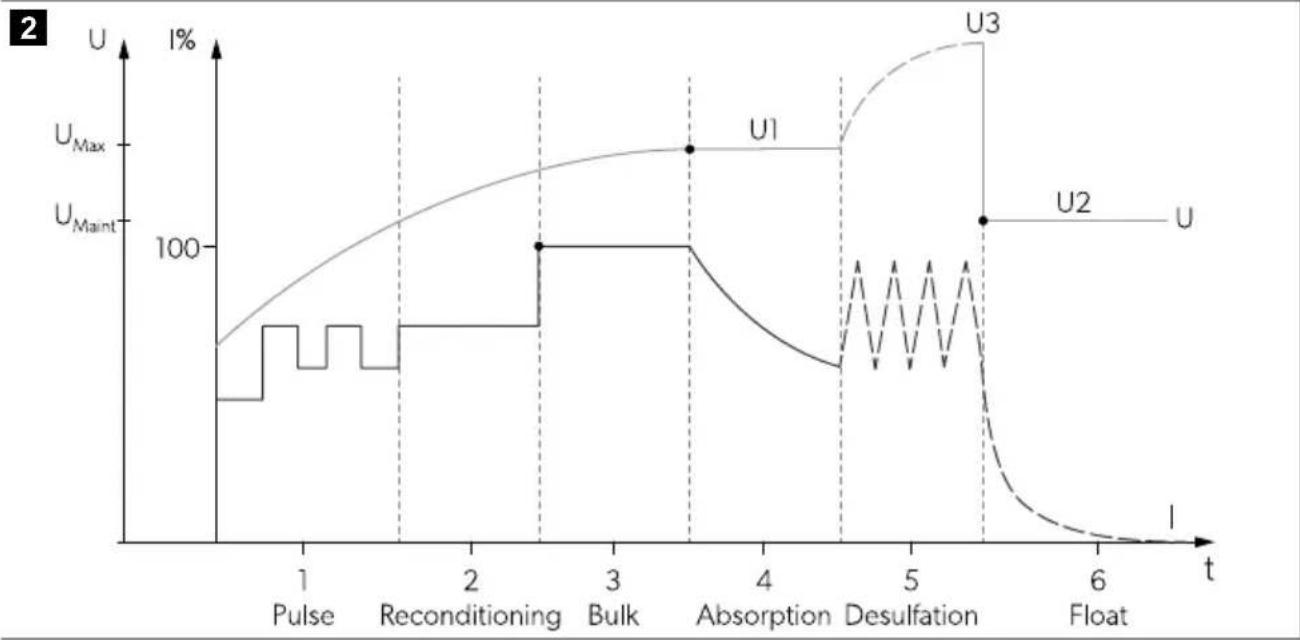

Batteriladefunktion

En hovedopladningscyklus for forsyningsbatteriet startes, når forsyningsbatteriets spænding er faldet til under nulstillingsspændingen.

Der startes en hovedladecyklus for startbatteriet i følgende situationer:

• Efter et fald til under startbatteriets lave nulstillingsspænding (opladningsfasen for forsyningsbatteriet tages ikke i betragtning)
• Efter et fald til under startbatteriets nulstillingsspænding, når forsyningsbatteriet er i vedligeholdelsesopladningsfasen

Ved en spænding på mellem 8 og 10,5 V leveres der en reduceret strøm hver 5 s (timeout 4 h).

2: Rekonditioneringsfase

Ved en spænding på mellem 10,5 V og 12 V leveres der en reduceret strøm (timeout 8 h).

3: Konstant strømfase (bulk)

Forsyningsbatteri (B1): Ved en spænding på mellem 12 V og U1 (maksimal spænding for den valgte ladekurve) leveres den maksimale strøm. Den maksimale leverede strøm afhænger af strømmen fra de installerede solpaneler (Wp) og den anvendte styreenhed til solcelleladning:

• SC330: 20 A
• SC480: 30 A

Startbatteri (B2): Ved en spænding på mellem 12 V og 14,2 V leveres der en maksimal strøm på 10 A.

4: Konstant spændingsfase (absorption)

Forsyningsbatteri (B1): Ved en spænding lig med U1 (maksimal spænding for den valgte ladekurve) leveres der en konstant spænding lig med U1. Den leverede strøm vil falde, efterhånden som batteriets ladetilstand (SoC) øges. Den konstante spændingsfase er begrænset afhængigt af det valgte ladeprogram (se kapitlet Indstilling af ladeprogrammet på side 179).

Startbatteri (B2): Der leveres en konstant spænding på 14,2 V for 15 min.

BEMÆRK Kun for AGM2-batterier, hvis ladeprogrammet er valgt (se kapitlet Indstilling af ladeprogram met på side 179).

DA

Forsyningsbatteri (B1): Strømmen pulserer, mens batterispændingen stiger til U3 for at fjerne sulfat fra batteriets blyplader og genoprette batteriets kapacitet. Denne fase slutter, når U3 er nået (timeout 2 t).

6: Vedligeholdelsesopladningsfase (float)

Forsyningsbatteri (B1): Vedligeholdelsesopladningsfasen opretholder en konstant spænding (U2) i henhold til den valgte ladekurve. Så snart batterispændingen er faldet til en bestemt værdi, går apparatet tilbage til den konstante strømfase.

Temperaturføler

Når temperaturføleren er tilsluttet, tilpasser styreenheden til solcelleladning ladespændingen (for blybatterier) eller ladestrømmen (for LiFePO4-batterier) efter den målte temperatur på batteriet.

For blybatterier: Uden en tilsluttet temperaturføler, eller hvis temperaturføleren er defekt, har ladespændingen 20 °C som reference.

For LiFePO4-batterier: Styreenheden til solcelleladning fungerer ikke uden tilsluttet temperaturføler.

9 Montering

Installationssted

Overhold følgende anvisninger, när du vælger installationsstedet:

• Apparatet skal installeres tæt på batterierne for at holde tilslutningskablet så kort som muligt.
• Kontrollér, at monteringsoverfladen er fast og vandret.
• Vælg et sted, der er godt ventileret og beskyttet mod fugt og støv.
• Hold en afstand på 10 cm til alle sider omkring apparatet.

Montering af styreenheden til solcelleladning

VIGTIGT! Fare for beskadigelse

Før du borer huller, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, när der bores, saves eller files.

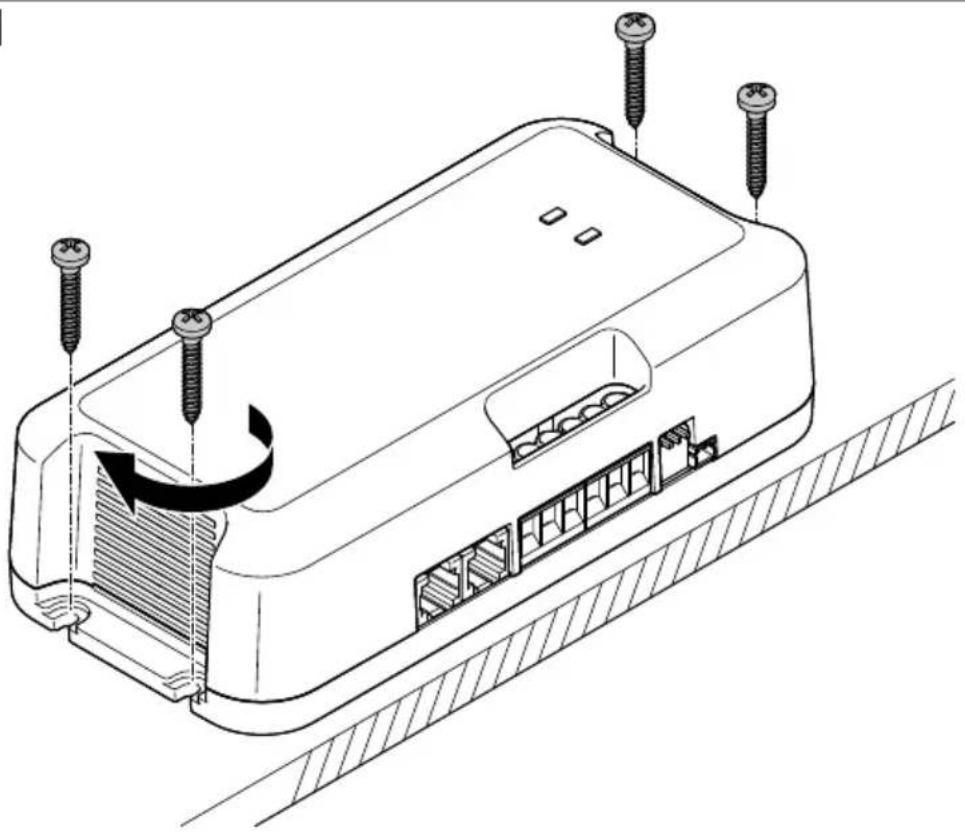

Montér styreenheden til solcelleladning lodret med de 4 medfølgende skruer på en væg med klemmerne pegende nedad.

3

Tilslutning af styreenheden til solcelleladning

ADVARSEL! Fare for elektrisk stød

• Dæk alle solpaneler helt med et opakt materiale under installationen for at undgå, at der genereres elektricitet.
  • Overhold de anbefalede kabeltværsnit, kabellængder og sikringer.

• Polerne må ikke byttes om.
• Du må ikke tilslutte solpanelets negative klemme på jord (stel). Brug altid styreenheden til solcelle-ladnings terminal til tilslutning til den negative pol på solpaneler.

Overhold følgende anvisninger, når du tilslutter styreenheden til solcelleladning:

• Tilslut forsyningsbatteriet, før du tilslutter solpanelerne.
• Brug ikke klemringe. Afisolér kabelenderne ved 10 mm.
• Tilslut kun flere solpaneler parallelt og op til den nominelle effekt for styreenheden til solcelleladning.
• I tilfælde af to eller flere batterier er det tilladt med en parallel tilslutning, hvis batterierne har samme type, kapacitet og alder. Tilslut batterierne diagonalt.
• Tilslut den medfølgende temperaturføler til forsyningsbatteriets negative klemme for at måle den indvendige temperatur i batteriet.

DA

Multimeter med måling af jævnstrømsspænding, 200 V eller automatisk skalavælger

Amperetang med direkte måling (100 A skala eller højere)

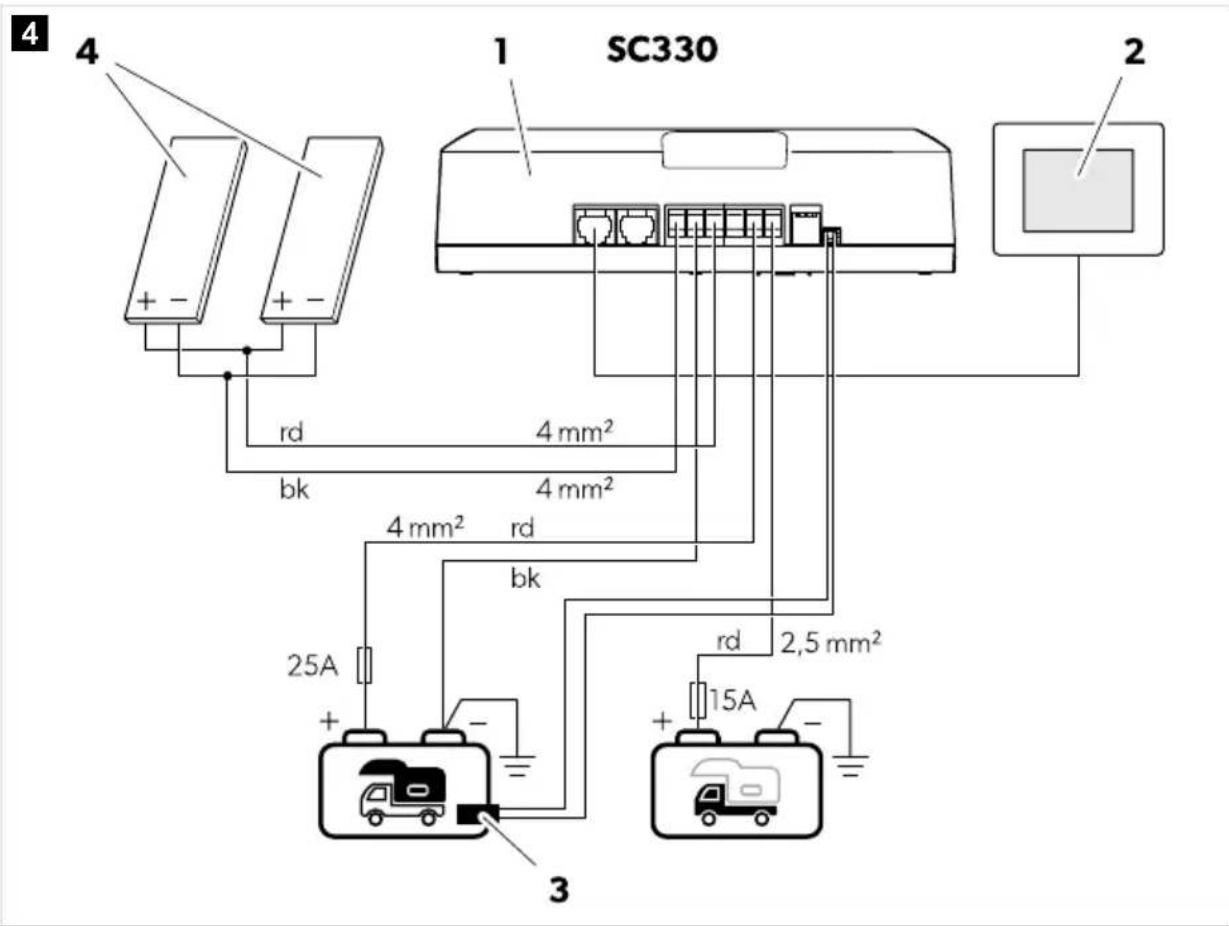

Fortsæt som vist i fig. 4 på side 174 for at tilslutte styreenheden til solcelleladning.

4 SC330 1 2 4 mm² 4 mm² rk bk 4 mm² rk 25A 3 rd 2,5 mm² 15A + - + + + + + + + + 4

Tabel 80: Tilslutningsskema SC330

Nr. Beskrivelse
1 Styreenhed til solcelleladning
2 TD283-touchdisplay (tilbehør)
3 Temperaturføler
4 Solpanel(er)
	Forsyningsbatteri

Nr. Beskrivelse
	Startbatteri (option)

Tabel 81: Farvekodning

Kode Farve
rd Rød
bk Sort

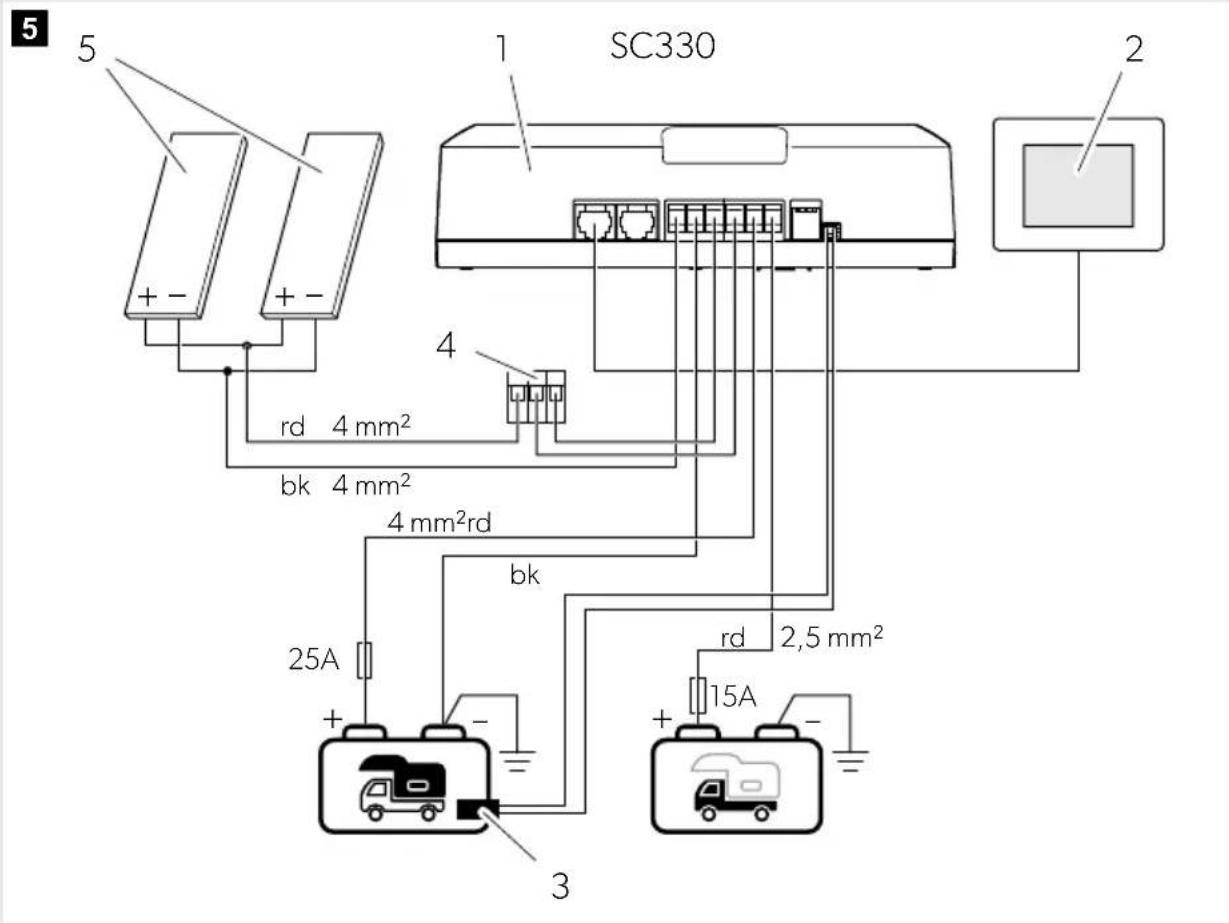

Fortsæt som vist i fig. 5 på side 175 for at tilslutte styreenheden til solcelleladning.

5 SC330 1 2 4 rd 4 mm² bk 4 mm² 4 mm²rd bk 25A rd 2,5 mm² 15A + - 3

Tabel 82: Tilslutningsskema SC330

Nr. Beskrivelse
1 Styreenhed til solcelleladning
2 TD283-touchdisplay (tilbehør)

DA

Nr. Beskrivelse
3 Temperaturføler
4 WAGO-stik
5 Solpanel(er)
	Forsyningsbatteri
	Startbatteri (option)

Tabel 83: Farvekodning

Kode Farve
rd Rød
bk Sort

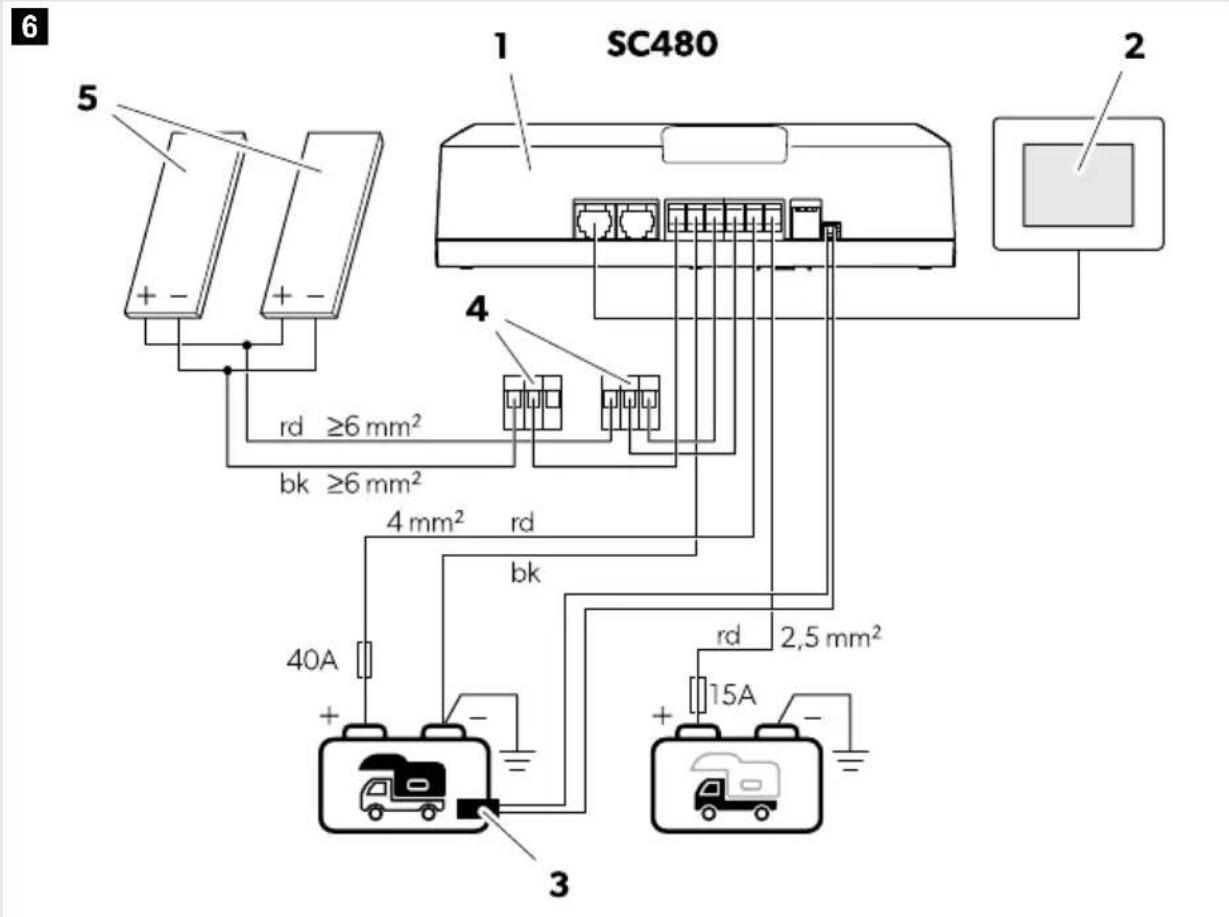

Fortsæt som vist i fig. 6 på side 176 for at tilslutte styreenheden til solcelleladning.

6 1 SC480 2 5 + - + - 4 rd ≥6 mm² bk ≥6 mm² 4 mm² rd bk 40A + - 3 rd 2,5 mm² 15A + -

Tabel 84: Tilslutningsskema SC480

Nr. Beskrivelse
1 Styreenhed til solcelleladning
2 TD283-touchdisplay (tilbehør)
3 Temperaturføler
4 WAGO-stik
5 Solpanel(er)
	Forsyningsbatteri
	Startbatteri (option)

Tabel 85: Farvekodning

Kode Farve
rd Rød
bk Sort

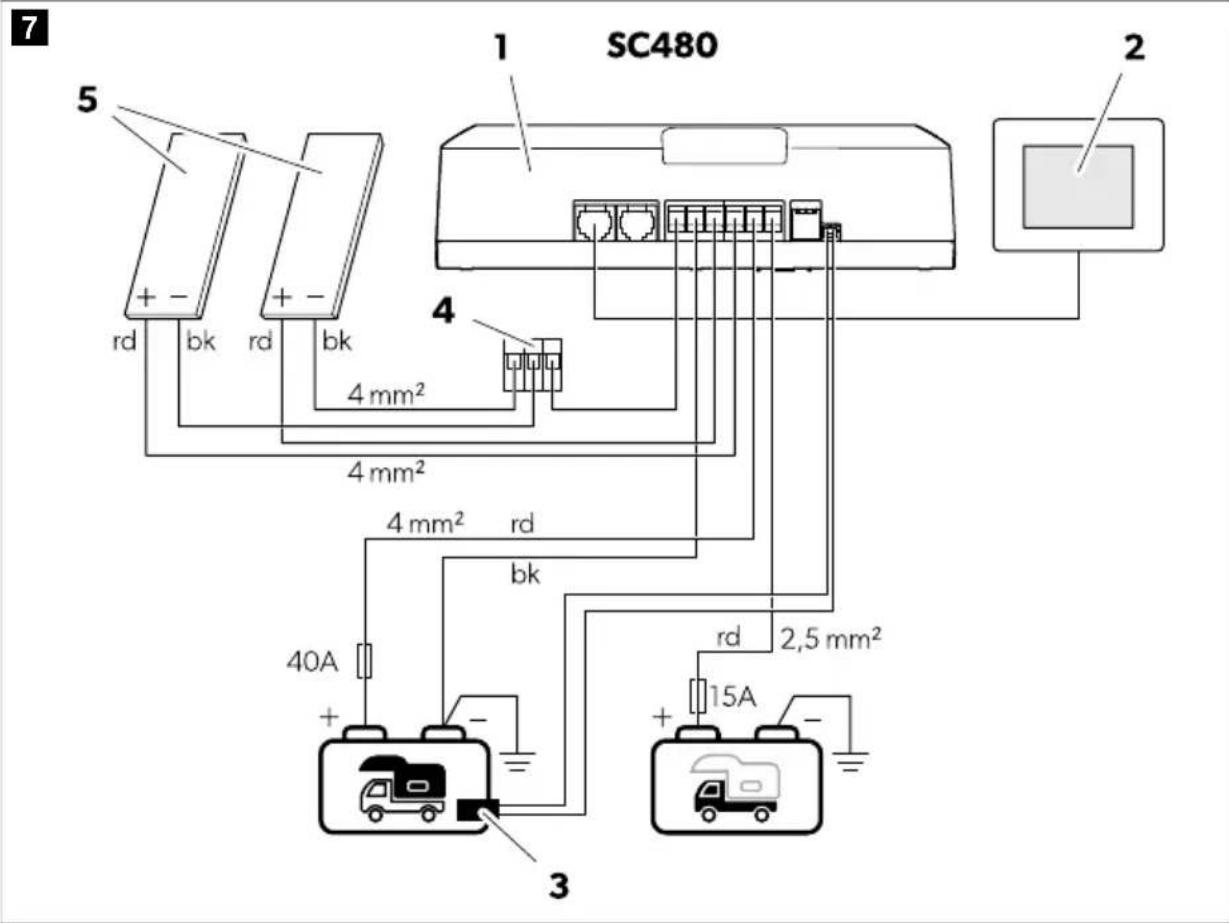

Fortsæt som vist i fig. 7 på side 178 for at tilslutte styreenheden til solcelleladning.

7 SC480 1 2 5 + - bk rd bk 4 mm² 4 mm² 4 4 mm² rd bk 40A + - 3 rd 2,5 mm² + - 15A

Tabel 86: Tilslutningsskema SC480

Nr. Beskrivelse
1 Styreenhed til solcelleladning
2 TD283-touchdisplay (tilbehør)
3 Temperaturføler
4 WAGO-stik
5 Solpanel(er)
	Forsyningsbatteri
	Startbatteri (option)

Tabel 87: Farvekodning

Kode Farve
rd Rød
bk Sort

10 Betjening

Indstilling af ladeprogrammet

VIGTIGT! Fare for beskadigelse

• Brug kun batterier, der er egnede til den specificerede ladespænding.
• Brug en lille skruetrækker til forsigtigt at flytte DIP-omskifterne til den krævede position.

Vælg ladeprogrammet, der er egnet til den anvendte type forsyningsbatteri, i henhold til producentens specifikationer, informationerne i ladekurverne (se kapitlet Batteriladefunktion på side 170) og de tekniske data (se kapitlet Tek niske data på side 183). De specificerede ladetider gælder ved en gennemsnitlig omgivelsestemperatur på 20 °C.

Skub DIP-omskifterne hen på den viste position i tabellen nedenfor for at indstille ladeprogrammet for den pågældende type af forsyningsbatteriet.

Tabel 88: Konfiguration af ladekurve

DIP-omskifter-position (grå)	∅nsket ladeprogram DIP-omskifter-position (grå)		∅nsket ladeprogram
	Bly-gel-batterier (14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		LiFePO4-batterier (14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Blysyrebatterier (14,4 V) or AGM1-batterier (14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		LiFePO4-batterier (14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	AGM2-batterier (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		LiFePO4-batterier (14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	AGM2-batterier med desulfate-ring (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		LiFePO4-batterier (14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

Udførelse af en kontrol af systemdriften

Styreenhed til solcelleladning regulerer opladningen af op til to batterier: Et forsyningsbatteri (B1) og et startbatteri (B2), med prioritetsopladning til forsyningsbatteriet.

Forsyningsbatteriet oplades under følgende betingelser:

DA

• De tilsluttede solpaneler leverer en spænding >16 V.
• Batterispændingen er >8 V.

Forsyningsbatteriet oplades i henhold til den valgte ladekurve (se kapitlet Indstilling af ladeprogrammet på side 179).

Startbatteriet oplades under følgende betingelser:

• Forsyningsbatteriet er i vedligeholdelsesopladningsfasen, og startbatteriet har en spænding på < 12,5 V.
• Startbatteriet har en spænding på < 11,9 V for 20 min.

Hver fase har en maksimal funktionstid med undtagelse af vedligeholdelsesopladningsfasen, som konstant overvåger ladetilstanden (SoC), og som om nødvendigt leverer en impulsstrøm for at holde batteriet 100 % opladet.

1. Tildæk alle solpaneler med et uigennemsigt stykke stof klud eller et uigennemsigt materiale for at forhindre, at der produceres elektricitet.
2. Hvis der er installeret andre eksterne strømkilder, skal du slukke og frakoble dem (f.eks. batteriopladere).
3. Mål batteriernes spænding (værdi 1) med voltmeteret.
4. Fjern afdækningen fra alle solpaneler. Solpanelerne fungerer optimalt i direkte sollys.
5. Mål batteriernes spænding (værdi 2) med voltmeteret. Sammenlign værdi 2 med værdi 1 fra den forrige måling. Værdi 2 skal være højere end værdi 1.
6. Kontrollér ladestrømmen ved hjælp af mobilappen, et amperemeter eller TD283-touchdisplayet (tilbehør).

Download af SunControl-appen

Styreenheden til solcelleladning kan overvåges eller styres via Bluetooth ved hjælp af en app, som du kan installere på en kompatibel enhed.

Download SunControl-appen fra App Store eller Google Play:

Bemærk, at SunControl-appen muligvis ikke er tilgængelig i dit land.

• Rengør aldrig apparatet under rindende vand eller i opvaskevand.
• Anvend ikke skarpe eller hårde genstande, skurende rengøringsmidler eller blegemiddel ved rengøringen, da de kan beskadige apparatet.

Rengør af og til produktet med en fugtig klud.
Kontrollér spændingsførende kabler regelmæssigt for isoleringsfejl, brud eller løse forbindelser.

Udskiftning af sikringen

ADVARSEL! Fare for elektrisk stød

Apparatets sikring må kun udskiftes af fagfolk.

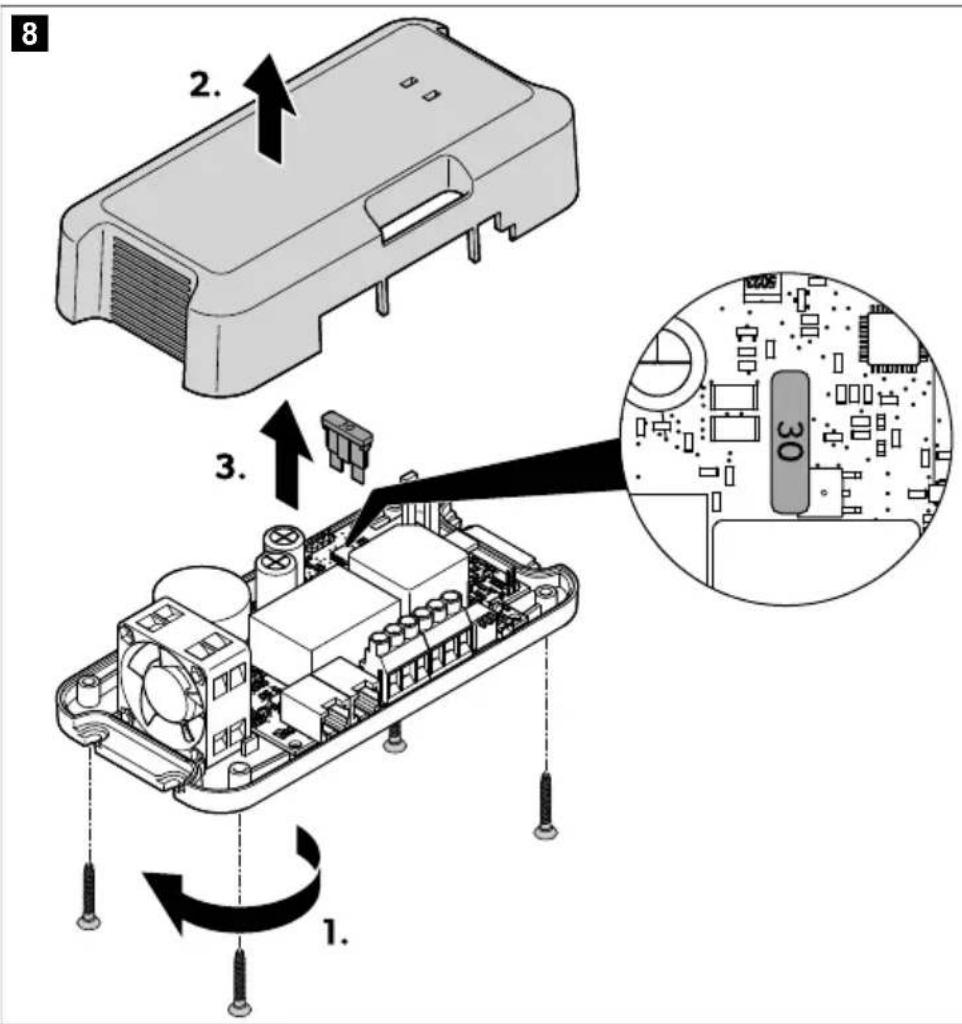

Udskift sikringen som vist i fig. 8 på side 181. Brug den leverede reservesikring.

8 2. 3. 1. 30

12 Udbedring af fejl

Fejl Mulig årsag Løsningsforslag
Styreenheden til solcelleladning fungerer ikke. LED’erne lyser ikke.	Isoleringsfejl, brud eller løse forbindelser på de spændingsførende kabler.	Kontrollér spændingsførende kabler for isoleringsfejl, brud eller løse forbindelser.Hvis du ikke kan finde fejlen, så kontakt en autoriseret servicere-præsentant.
	Solcellesystemet fungerer ikke korrekt (lav effektudgang). Genstande eller snavs blokerer for lyset.	Kontrollér for hindringer, og sørg for, at der ikke er skygge på solpanelerne.

DA

Fejl Mulig årsag Løsningsforslag
		> Flyt køretøjet til et mere egnetsted.> Fjem alt snavs.
	Overophedning i solpanelerne.	> Lad solpanelerne køle af.> Flyt køretøjet til et mere egnetsted.> Sørg for tilstrækkelig luftcirkulation omkring solpanelerne.
	Et solpanel i rækken har svigtet.	> Træk sikringen ud af styreenheden til solcelleladning, og kontrollér solpanelspændingen (VoC) på styreenheden til solcelleladning.> Kontrollér solpanelerne for mikrorevner.> Kontrollér solpanelerne for afskrælninger.> Udskift om nødvendigt det defekte solpanel.
	Der er opstået en kortslutning.	> Apparatets sikring skal udskiftes, når den er blevet udløst af overstrøm (se kapitlet Udskiftning af sikringen på side 181).> Sikringen må kun udskiftes af fagfolk.
Styreenheden til solcelleladning fungerer ikke. Status-LED'en for forsyningsbatteriet (B1) blinker rødt.	Kun LiFePO4-batterier: Temperaturføleren er ikke tilsluttet.	Kun LiFePO4-batterier: Tilslut temperaturføleren.
Styreenheden til solcelleladning fungerer ikke. De to LED'er (B1 og B2) blinker rødt.	Apparatsikringen er defekt.	> Apparatets sikring skal udskiftes, når den er blevet udløst af overstrøm (se kapitlet Udskiftning af sikringen på side 181).> Sikringen må kun udskiftes af fagfolk.

13 Bortskaffelse

Genbrug af emballagemateriale: Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågældende type genbrugsaffald.

Genbrug af produkter med batterier, genopladelige batterier eller lyskilder, der ikke kan udskiftes:

• Hvis produktet indeholder batterier, genopladelige batterier eller lyskilder, der ikke kan udskiftes, skal du ikke fjerne dem før bortskaffelse.
• Hvis du vil bortskaffe produktet endegyldigt, skal du kontakte den nærmeste genbrugsstation eller din faghandel for at få de pågældende forskrifter om bortskaffelse.
• Produktet kan bortskaffes uden gebyr.

14 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se dometic.com/dealer) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• en kopi af regningen med købsdato
• en reklamationsgrund eller en fejlbeskrivelse.

Vær opmærksom på, at egne eller uprofessionelle reparationer kan få sikkerhedsmæssige konsekvenser og kan gøre garantien ugyldig.

15 Tekniske data

	SC330 SC480
Maks. solpanelspænding (VoC) 32 V	—
Anbefalet solpaneleffekt 75 ... 330 Wp 110 ... 480 Wp
Udgang forsyningsbatteri (B1)
Nominel spænding 12 V
Maks. ladestrøm 20 A 30 A
Min. krævet batterikapacitet
Blysyre 60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Min. batterispænding 8 V	—
Temperaturreguleret opladning Op til –	0,03 V/°C
Udgang startbatteri (B2)
Nominel spænding 12 V
Maks. ladestrøm	10 A
Min. batterispænding 8 V	—
Generelle tekniske data
Maks. standby-strømforbrug	6 mA
Intern sikring	30 A
Omgivelsestemperatur for drift	-20 °C ... 50 °C
Udenomsfugtighed	90 %, ikke-kondenserende
Mål	170 mm × 88 mm × 48 mm
Vægt	305 g 345 g
Frekvensbånd (Wi-Fi)	2,4 GHz ISM-bånd (2400 ... 2484 MHz)
RF-udgangseffekt	4 dBm (Bluetooth V5.0 Single Mode LE)

DA

	SC330 SC480
Godkendelse

Hermed erklærer Dometic Mobile Power Italy S.r.l., at radioudstyret af typen SC330 og SC480 er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på internetadressen: documents.dometic.com

Svenska

1 Observera....185

Den flytende syren inne i batteriet kan fordampe og forårsake en sur lukt. Bruk batteriet kun på et godt ventilert sted.

PASS PÅ! Fare for skader

For blybatterier: Hvis temperatursensoren ikke er koblet til, eller hvis temperatursensoren er defekt, har ladespenningen en referanse på 20 °C.

For LiFePO4-batterier: Solcelleregulatoren fungerer ikke dersom temperatursensoren ikke er tilkoblet.

9 Installasjon

Montasjested
