KULLANIM KILAVUZU SC330 DOMETIC

Montaj ve Kullanım Kılavuzu.... 363

SL

Solarni polnilnik

Navodila za montažo in uporabo.... 385

RO

1 Önemli notlar....363

2 Sembollerin açıklanması 363

3 Genel Güvenlik Uyarıları 364

4 Hedef Grup.... 367

5 Teslimat kapsamı....367

6 Aksesuar....367

7 Amacına Uygun Kullanım.... 367

8 Teknik açıklama....368

9 Montaj....371

10 Kullanım....378

11 Temizlik ve bakım....380

12 Arızaların Giderilmesi....381

13 Atık İmhası 382

14 Garanti....383

15 Teknik Bilgiler....383

1 Önemli notlar

Bu ürünü doğru monte ettiğinizden ve ürünün daima kullanıma hazır olduğundan emin olmak için, lütfen tüm talimatları ve bu ürün kılavuzunda verilen kılavuzları ve uyanları dikkatlice okuyunuz. Bu talimatlar bu ürün ile birlikte SAKLANMALIDIR.

Bu ürünü kullandığınızda tüm talimatları, kılavuzları ve uyarları dikkatlice okuduğunuzu ve anladığınızı ve hükümlere ve koşullara bu sözleşmede yer alıyormuş gibi uyacağiniza onay verirsiniz. Bu ürünü sadece amacına ve uygulamaya uygun ve talimatlara, kılavuzlara ve uyarlara uygun bu ürün kılavuzu ile geçerli yasalara ve yönetmeliklere uygun olarak kullanacağını kabul ediyorsunuz. Talimatlann ve uyarlanı burada verildiği gibi okunmaması veya bunlara uyulmaması sonucu kendiniz ve diğer insanlar yaralanabilir veya ürününüz veya yakınında bulunan diğer mallar hasar görebilir. Talimatlar, kılavuzlar ve uyarlar da dahil, bu ürün kılavuzu ve buna ait olan dokümanlarda değişiklikler ve güncellemeler yapılabilir. Güncel ürün bilgileri için lütfen documents.dometic.com adresini ziyaret edin.

2 Sembollerin açıklanması

TEHLÍKE!

Önlenmediğinde, can kaybı veya ağır bir yaralanmaya neden olan tehlikeli bir durumu gösterir.

UYARI!

Önlenmediğinde, can kaybı veya ağır bir yaralanmaya neden olabilecek tehlikeli bir durumu gösterir.

DİKKAT!

Önlenmediğinde, hafif veya orta derecede bir yaralanmaya neden olabilecek tehlikeli bir durumu gösterir.

İKAZ!

Önlenmediğinde, maddi hasara neden olabilecek bir durumu gösterir.

3 Genel Güvenlik Uyarıları

Ayrıca araç üreticisinin ve servis atölyelerinin öngördüğü güvenlik uyarlarına ve koşullara uyun.

UYARI! Elektrik çarpması tehlikesi

• Cihazın montajı ve sökülmesi sadece kalifiye personel tarafından gerçekleştirilmelidir.
• Cihazda gözle görülebilir hasar varsa cihazı çalıştırmayın.
• Bu cihazının güç kablosu hasarlı ise, güvenlik tehlikelerinin önlenmesi için güç kablosu derhal değiştirilmelidir.
• Bu cihazda sadece usta elemanlar tarafından onarım yapılmalıdır. Doğru yapılmayan onarımlar mühim tehlikelere sebep olabilir.
• Cihazı sökecekseniz: Tüm bağlantıları ayırın. Giriş ve çıkışların hiçbirinde gerilim bulunmadığından emin olun.
• Cihazı ıslak koşullarda kullanmayın veya herhangi bir sıviya daldırmayın. Kuru bir yerde saklayın.
• Yalnızca üretici tarafından tavsiye edilen aksesuarları kullanın.
• Bileşenlerin hiçbirinde hiçbir şekilde değişiklik veya uyarlama yapmayın.
  • Cihazı güç kaynağından ayırın:
  Her temizlik ve bakımdan önce
  Kullanım sonrası

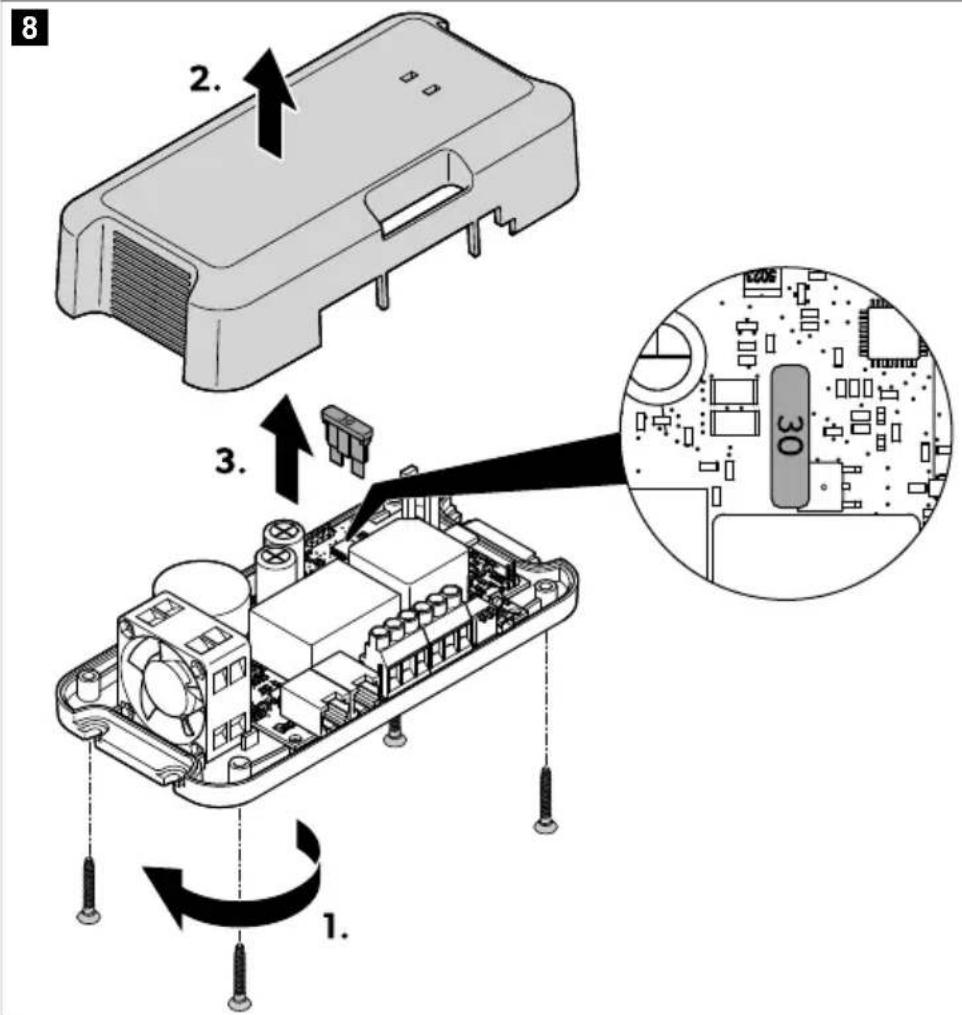

  Sigorta değiştirmeden önce
  Elektrik kaynağı veya elektrik sistemi üzerinde çalışma yapmadan önce

UYARI! Sağlık için tehlike

• Bu cihaz, gözetim altında olmaları veya cihazın güvenli bir şekilde kullanımıyla ilgili talimatların verilmesi ve tehlikeleri anlamaları halinde, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılabilir.
• Elektronik cihazlar çocuk oyuncağı değildir! Cihazı, küçük çocukların erişemeyeceği bir yerde saklayın ve kullanın.
• Bu cihazla oynamadıklarından emin olmak için, çocuklar daima gözetlenmelidir.
• Temizlik ve kullanıcı bakımı gözetimsiz olarak çocuklar tarafından yapılmamalıdır.

İKAZ! Hasar tehlikesi

• Başlatmadan önce, veri plakasındaki gerilim ile güç kaynağının geriliminin aynı olup olmadığını kontrol edin.
• Diğer nesnelerin cihazın kontaklarında bir kısa devreye sebep olmayacağını emin olun.
• Eksi ve artı kutupların birbirine asla temas etmemesine dikkat edin.

3.1 Cihazın güvenli bir şekilde monte edilmesi

TEHLÍKE! Patlama tehlikesi

Cihazı asla gaz veya toz patlaması riski olan alanlara monte etmeyin.

UYARI! Yaralanma riski

- Cihaz, düşmeyecek şekilde monte edilmeli ve sabitlenmelidir.

- Cihazı konumlandırırken, herhangi bir takılarak düşme tehlikesini önlemek için tüm kabloların uygun şekilde sabitlendiğinden emin olun.

İKAZ! Hasar tehlikesi

• Cihazı, açık ateş veya diğer ısı kaynaklarının (ısıticılar, doğrudan güneş işını, gaz fırını vb.) yakınına yerleştirmeyin.
• Cihazı, su sıçramasına karşı korunan kuru bir yere monte edin.

3.2 Cihazın elektrik bağlantılarını yaparken güvenlik

TEHLİKE! Elektrik çarpması tehlikesi

Elektrik sistemleri üzerinde çalışıyorsanız, acil durumlarda size yardımcı olabilecek birinin yakınınızda olduğundan emin olun.

UYARI! Elektrik çarpması tehlikesi

• Tavsiye edilen kablo kesitlerine uyun.
- Kabloları, kapılar veya kaporta nedeniyle zarar görmeyecek şekilde döşeyin. Ezilmiş kablolar ciddi yaralanmalara neden olabilir.

İKAZ! Hasar tehlikesi

• Kabloları, metal paneller veya keskin kenarlı diğer panellerin arasına döşemek gerekiyorsa kanal sistemi veya kablo kanalları kullanın.
• Kabloları gevşek veya çok bükülmüş olacak şekilde döşemeyin.
• Kabloları güvenli bir şekilde sabitleyin.
• Kabloları asılarak çekmeyin.

3.3 Cihazı çalıştırırken güvenlik

UYARI! Patlama tehlikesi

• Cihazı yalnızca kapalı ve iyi havalandırılan yerlerde kullanın.
• Cihazı aşağıdaki koşullarda çalıştırmayın:
  Tuzlu, ıslak veya nemli ortamlarda
  Aşındırıcı dumanların yakınında
  Yanıcı maddelerin yakınında
  Patlama tehlikesi olan alanlarda

UYARI! Elektrik çarpması tehlikesi

• Sigorta atmış olsa bile cihazın parçalarının gerilim iletebileceğini unutmayın.
• Cihaz kullanılırken hiçbir kabloyu bağlantısından ayırmayın.

İKAZ! Hasar tehlikesi

• Cihazın hava giriş ve çıkışlarının kapalı olmadığından emin olun.
• İyi bir havalandırma sağlayın.

- Bu cihaz yağmur altında bırakılmamalıdır.

3.4 Aküler üzerinde çalışma yaparken alınacak güvenlik önlemleri

UYARI! Yaralanma riski

• Aküler agresif ve yakıcı asitler içerir. Akü sıvısının vücudunuzla temas etmesini önleyin. Cildiniz akü sıvısıyla temas ederse, vücudunuzun o kısmını su kullanarak iyice yıkayın. Asitlerden dolayı herhangi bir yaralanma yaşarsanız, derhal bir doktora başvurun.
• Akü ile çalışırken saat veya yüzük gibi metal nesneler takmayın. Kurşun asitli aküler, ciddi yaralanmalara yol açabilecek kısa devrelere neden olabilir.
• Yalnızca yalıtımlı aletler kullanın.
• Akülerle çalışırken koruyucu gözlük ve koruyucu giysi kullanın. Akülerle çalışırken gözlerinize dokunmayın.

DİKKAT! Patlama tehlikesi

• Asla donmuş veya hasarlı bir aküyü şarj etmeye çalışmayın. Aküyü buzlanma olmayan bir alana yerleştirin ve akü, ortam sıcaklığına alışana kadar bekleyin. Ardından şarj işlemini başlatın.
• Motorun veya akünün yakınında sigara içmeyin, açık alev kullanmayın veya kıvılcım oluşmasına neden olmayın.

İKAZ! Hasar tehlikesi

• Yalnızca şarj edilebilir aküler kullanın.
• Herhangi bir metal parçanın akünün üzerine düşmesini önleyin. Bu, kivılcımlara veya akü ve diğer elektrikli parçalarda kısa devreye neden olabilir.
• Aküyü bağlarken kutupların doğru olduğundan emin olun.
• Akü üreticisinin ve akünün kullanıldığı sistemin veya aracın üreticisinin talimatlarına uyun.
• Akünün çıkarılması gerekiyorsa, önce toprak bağlantısını kesin. Aküyü çıkarmadan önce tüm bağlantıları ve tüm tüketicileri aküden ayırın.
• Aküleri yalnızca tamamen şarj olmuş halde depolayın. Depolanan aküleri düzenli olarak şarj edin.
• Aküyü bağlantı uçlarından tutarak taşımayın.

Lityum aküler üzerinde çalışma yaparken alınacak güvenlik önlemleri

DİKKAT! Yaralanma riski

Yalnızca entegre akü yönetim sistemine ve hücre dengelemeye sahip aküler kullanın.

¡KAZ! Hasar tehlikesi

• Aküyü yalnızca ortam sıcaklığının en az 0 °C olduğu ortamlara monte edin.
• Akülerin derin deşarj olmasını önleyin.

Kurşun asit aküler üzerinde çalışma yaparken alınacak güvenlik önlemleri

DİKKAT! Sağlık için tehlike

Akünün içindeki su-asit sıvısı buharlaşarak asidik bir kokuya neden olabilir. Aküyü yalnızca iyi havalandırılan bir alanda kullanın.

İKAZ! Hasar tehlikesi

• Akü sızdırmaz değildir. Aküyü yan veya ters çevirmeyin. Aküyü yatay bir yüzeye yerleştirin.
• Açık kurşun asitli akülerde asit seviyesini düzenli olarak kontrol edin.
• Sülfatlanmayı önlemek için tamamen boşalmış kurşun asit aküleri hemen şarj edin.

4 Hedef Grup

Elektrik beslemesi, elektrikli ekipmanların montajı ve çalıştırılmasıyla ilgili bilgi ve beceriye sahip, ekipmanın kurulacağı ve/veya kullanılacağı ülkenin geçerli düzenlemelerine aşına olan, ilgili tehlikeleri belirlemek ve bunlardan kaçınmak için güvenlik eğitimi almış kalifiye bir elektrikçi tarafından bağlanmalıdır.

5 Teslimat kapsamı

Adı Miktar
Solar şarj cihazı 1
Sıcaklık duyar elemanı 1
Yedek sigorta (30 A) 1
WAGO konnektör SC330: 1	SC480: 2
Montaj vidası 4
Kısa kullanım kılavuzu 1
Montaj ve kullanım kılavuzu (yalnızca dijital) 1

6 Aksesuar

Adi Parça no.

TD283 dokunmatik ekran 9620013272

7 Amacına Uygun Kullanım

Solar şarj cihazı, mikro işlemci kontrollü IUOU şarj programları kullanılarak araç içi akünün güneş panelleri ile şarj edilmesi esnasında doğru şarj gerilimini sağlamak ve aküyü aşırı gerilim ve derin deşarja karşı korumak amacıyla tasarlanmıştır.

Ek olarak solar şarj cihazı, araç motorunun çalıştırılmasını sağlamak için marş aküsünün yeterli şarj seviyesini güvence altına alır.

Solar şarj cihazı yalnızca güneş panellerini kontrol etmek için uygundur.

TR

Solar şarj cihazı diğer şarj kaynaklarını kontrol etmek için uygun değildir.

Solar şarj cihazı, aşağıdaki akü türlerini şarj etmek için tasarlanmıştır:

• Kurşun asit aküler
• Kurşun jel aküler
• Emdirilmiş cam elyaf (AGM) aküler
  • LiFePO4 aküler

Solar şarj cihazı, diğer tipteki aküleri (ör. NiCd, NiMH, vb.) şarj etmek için tasarlanmamıştır.

Solar şarj cihazı aşağıdaki ilir için uygundur:

• Eğlence ve dinlenme araçlarına montaj
• Sabit veya mobil kullanım
• İç mekan kullanımı

Solar şarj cihazı aşağıdakiler için uygun değildir:

• Şebeke işletimi
• Dış mekan kullanımı

Bağlı güneş panellerinin enerji çıkışı, teknik verilerde belirtilen maksimum çıkışı aşmamalıdır.

Bu ürün sadece amacına uygun ve bu talimata göre kullanılmalıdır.

Bu kılavuzda ürünün doğru olarak monte edilmesi ve/veya kullanılması için gerekli bilgiler verilmektedir. Doğru yapılmayan montaj veya bakım performansının yetersiz olmasına ve olası bozukluklara neden olabilir.

Üretici, aşağıdaki durumların neden olduğu yaralanmalardan veya ürün hasarlarından sorumlu değildir:

• Yanlış montaj veya bağlantı ve aşırı voltaj
• Yanlış bakım veya üretici tarafından sağlanan orijinal yedek parçalardan başka yedek parçalar kullanılması
• Üreticisinden açıkça izin almadan cihazda değişiklikler yapılması
• Bu kılavuzda tanımlananların dışında bir amaçlar için kullanıldığında

Dometic ürünün görünümünde ve ürün özelliklerinde değişiklik yapma hakkını saklı tutar.

8 Teknik açıklama

Genel açıklama

Solar şarj cihazı aşağıdaki fonksiyonları sunar:

• Çeşitli akü türleri için mikro işlemci kontrollü, sıcaklık dengelemeli IUOU şarj programları
• Maksimum güç tepesi takibi (MPPT)
• Mobil uygulamada veri ve fonksiyon gösterimi için Bluetooth bağlantısı

Solar şarj cihazı aşağıdaki koruyucu sistemlere sahiptir:

• Yüksek gerilim koruması
• Düşük gerilim koruması
• Yüksek sıcaklık koruması
• Düşük sıcaklık koruması (yalnızca bağlı sıcaklık sensörüne sahip LiFePO4 akülerde)

• Akü aşırı şarj koruması (yalnızca sıcaklık sensörü bağlı olduğunda)

• Ters akım koruması

• Kısa devre koruması
• Güneş paneli girişleri için ters polarite koruması

Sıcaklık sensörü, şarj gerilimini akü sıcaklığına göre kontrol etmek ve ayarlamak için şarj işlemi sırasında akü sıcaklığını izler.

Solar şarj cihazı, DIP anahtarları aracılığıyla farklı akü tiplerine uyarlanabilir.

Harici verileri ve şarj işlemi ilerlemesini görüntülemek amacıyla isteğe bağlı olarak TD283 dokunmatik ekran (aksesuar) bağlanabilir.

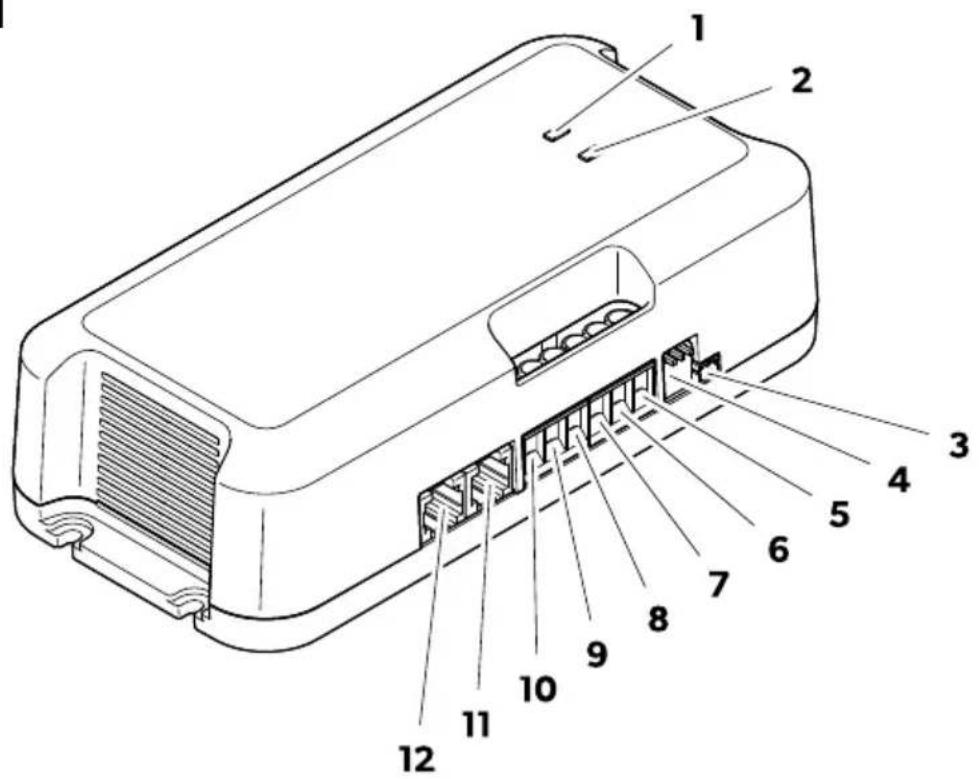

Bağlantılar ve kontroller

1

Çizelge 177: Bağlantılar ve kontroller

No. Adı
1 Araç içi akü durum LED'i (B1)
2 Marş aküsü durum LED'i (B2)
3 Sıcaklık sensörüne bağlantı
4 Araç içi akü tipini ayarlamak için DIP anahtarlar
5 Marş aküsünün artı kutbuna bağlantı
6 Araç içi akünün artı kutbuna bağlantı
7 Güneş paneli 1'in artı kutbuna bağlantı
8 Güneş paneli 2'nin artı kutbuna bağlantı

TR

No. Adı
9 Araç içi akünün eksi kutbuna bağlantı
10 Güneş panellerinin eksi kutbuna bağlantı
11 TD283 dokunmatik ekrana (aksesuarlar) veya CI-BUS'a bağlantı
12 TD283 dokunmatik ekrana (aksesuarlar) veya CI-BUS'a bağlantı

LED göstergeler

Çizelge 178: LED göstergeler

LED Durum Adı
	Açık Aküler tam olarak şarj edildi (100 %)Yeşil
	Yanıp sönme Şarj etme süreci
Turuncu Yanıp sönme Şarj etme süreci, gerilim < 12 V
Kırmızı Yanıp sönme Hata (bkz. Arızaların Giderilmesi sayfa 381 bölümü)

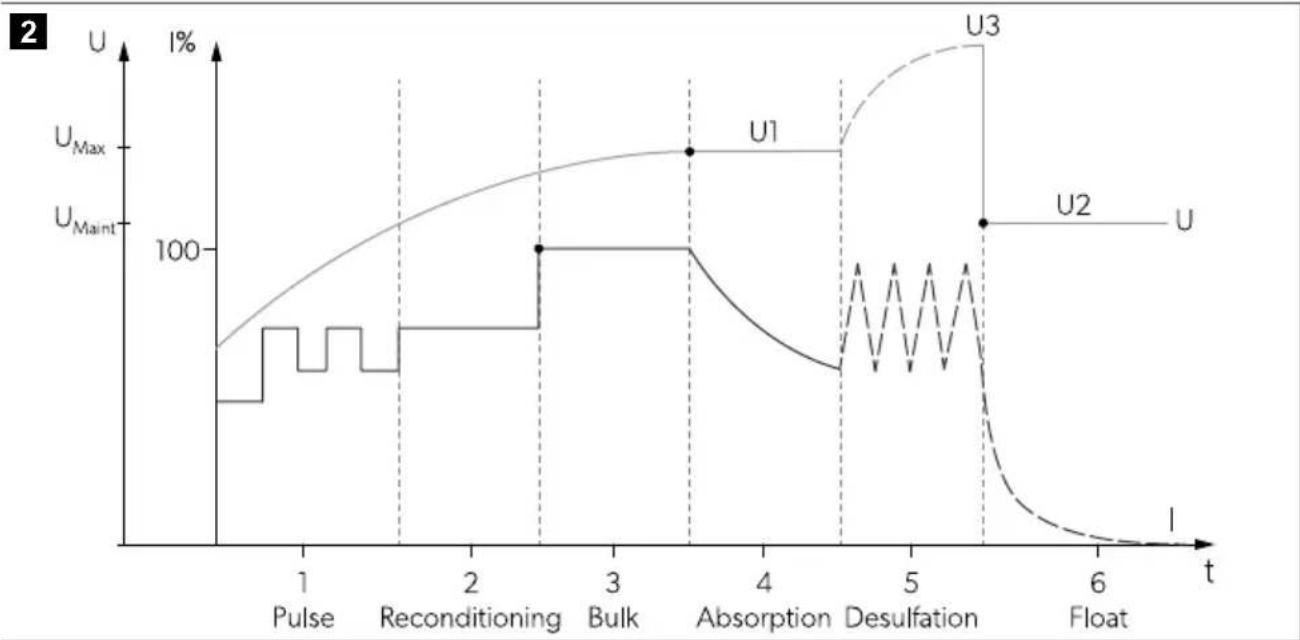

Akü şarj etme işlevi

Araç içi akünün ana şarj döngüsü, araç içi akü gerilimi sıfırlama geriliminin altına düştükten sonra başlatılır.

Aşağıdaki durumlarda marş aküsünün ana şarj döngüsü başlatılır:

• Marş aküsünün alt sıfırlama geriliminin altına düştükten sonra (araç içi akünün şarj aşaması dikkate alınmaz)
• Araç içi akü tampon şarj aşamasındayken (Float) marş aküsünün sıfırlama geriliminin altına düştükten sonra

8 ila 10,5 V arası bir gerilimde 5 s'de bir azaltılmış akım verilir (zaman aşımı 4 h).

2 aracılığıyla: Yenileme aşaması

10,5 V ila 12 V arası bir gerilimde azaltılmış akım verilir (zaman aşımı 8 h).

3: Sabit akım aşaması (Bulk)

Araç içi akü (B1): 12 V ila U1 (seçilen şarj eğrisinin maksimum gerilimi) arası bir gerilimde maksimum akım verilir. Verilen maksimum akım, monte edilen güneş panellerinin (Wp) ve kullanılan solar şarj cihazının gücüne bağlıdır:

• SC330: 20 A
  • SC480: 30 A

Marş aküsü (B2): 12 V ila 14,2 V arası bir gerilimde maksimum 10 A akım verilir.

4: Sabit gerilim aşaması (Emilim)

Araç içi akü (B1): Gerilim U1'e (seçilen şarj eğrisinin maksimum gerilimi) eşit olduğunda, U1 gerilim değerine eşit sabit gerilim verilir. Akünün şarj seviyesi (SoC) arttıkça verilen akım azalır. Sabit gerilim aşaması seçilen şarj programına bağlı olarak sınırlıdır (bkz. Şarj programının ayarlanması sayfa 378 bölümü).

Marş aküsü (B2): 15 min boyunca 14,2 V sabit gerilim verilir.

5: Sülfat giderme

NOT Yalnızca AGM2 aküleri için, şarj programı seçilmişse (bkz. Şarj programının ayarlanması sayfa 378 bölümü).

Araç içi akü (B1): Akünün kurşun plakalarındaki sülfatı gidermek ve akü kapasitesini geri kazandırmak için akü gerilimi, U3 gerilimine yükselirken akım darbeleri uygulanır. Bu aşama U3 gerilimine ulaşıldığında sona erer (zaman aşımı 2 sasat).

6: Tampon şarj aşaması (Float)

Araç içi akü (B1): Tampon şarj aşaması, seçilen şarj eğrisine bağlı olarak sabit bir gerilimi (U2) korur. Akü gerilimi belirli bir gerilim değerine düştüğünde cihaz tekrar sabit akım aşamasına girer.

Sıcaklık duyar elemanı

Sıcaklık sensörü bağlıyken solar şarj cihazı, aküde ölçülen sıcaklığa göre şarj gerilimini (kurşun aküler için) veya şarj akımını (LiFePO4 aküler için) uyarlar.

Kurşun aküler için: Sıcaklık sensörü bağlı değilken veya sıcaklık sensörü arızalıysa şarj gerilimi 20 °C'ye göre belirlenir.

LiFePO4 aküler için: Sıcaklık sensörü bağlı olmadığında solar şarj cihazı çalışmaz.

9 Montaj

Montaj yeri

Montaj yeri seçerken aşağıdaki talimatlara uyun:

• Akü bağlantı kablosunu mümkün olduğu kadar kısa tutmak için cihazı akülere yakın bir yere monte edin.
• Montaj yüzeyinin düz ve sağlam olduğundan emin olun.

TR

• İyi havalandırılan, nem ve tozdan korunan bir yer seçin.
• Cihazın etrafında her taraftan 10 cm mesafe bırakın.

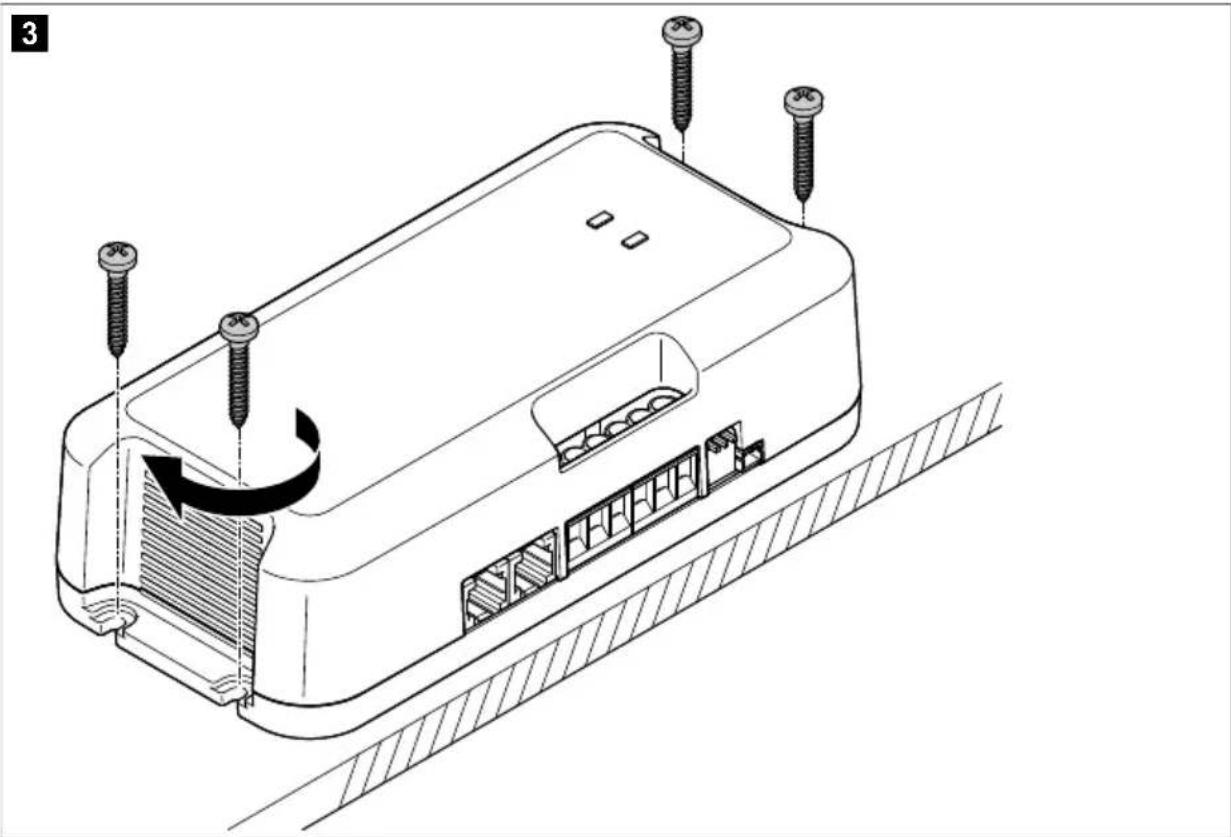

Solar şarj cihazının montajı

İKAZ! Hasar tehlikesi

Herhangi bir delik delmeden önce, elektrik kablolarının veya aracın diğer parçalarının delme, kesme veya eğeleme nedeniyle zarar görmeyeceğinden emin olun.

Solar şarj cihazını, verilen 4 vidayı kullanarak, klemensler aşağı bakacak şekilde duvara dikey olarak monte edin.

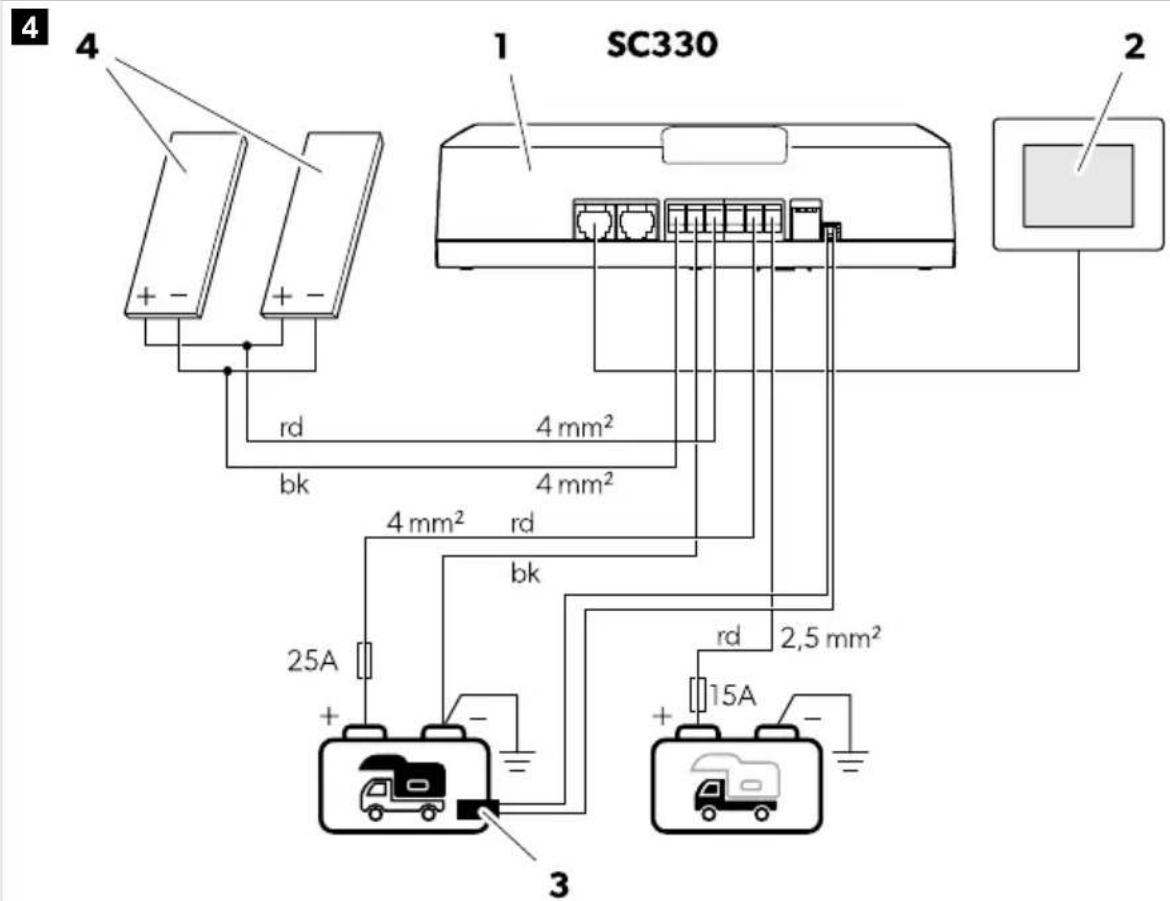

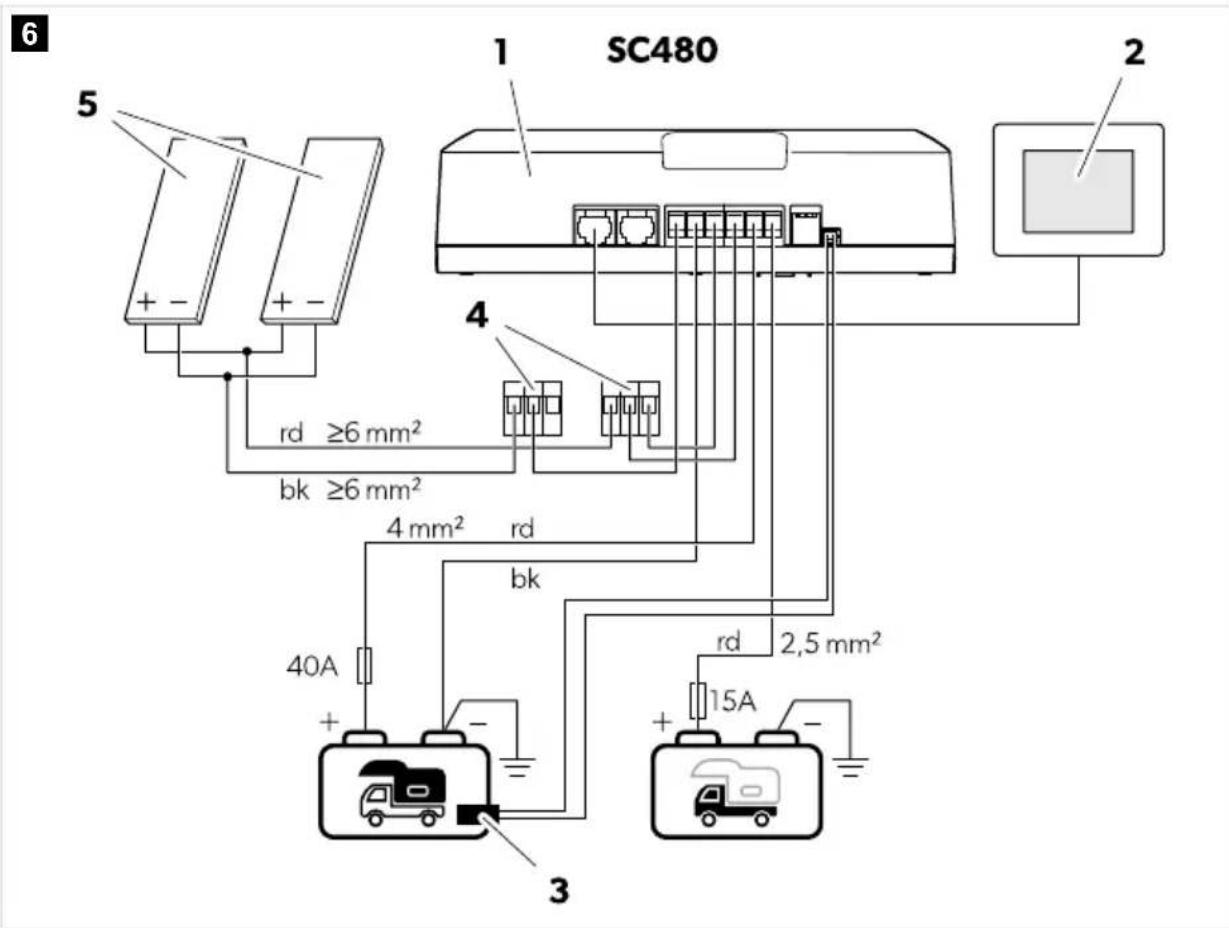

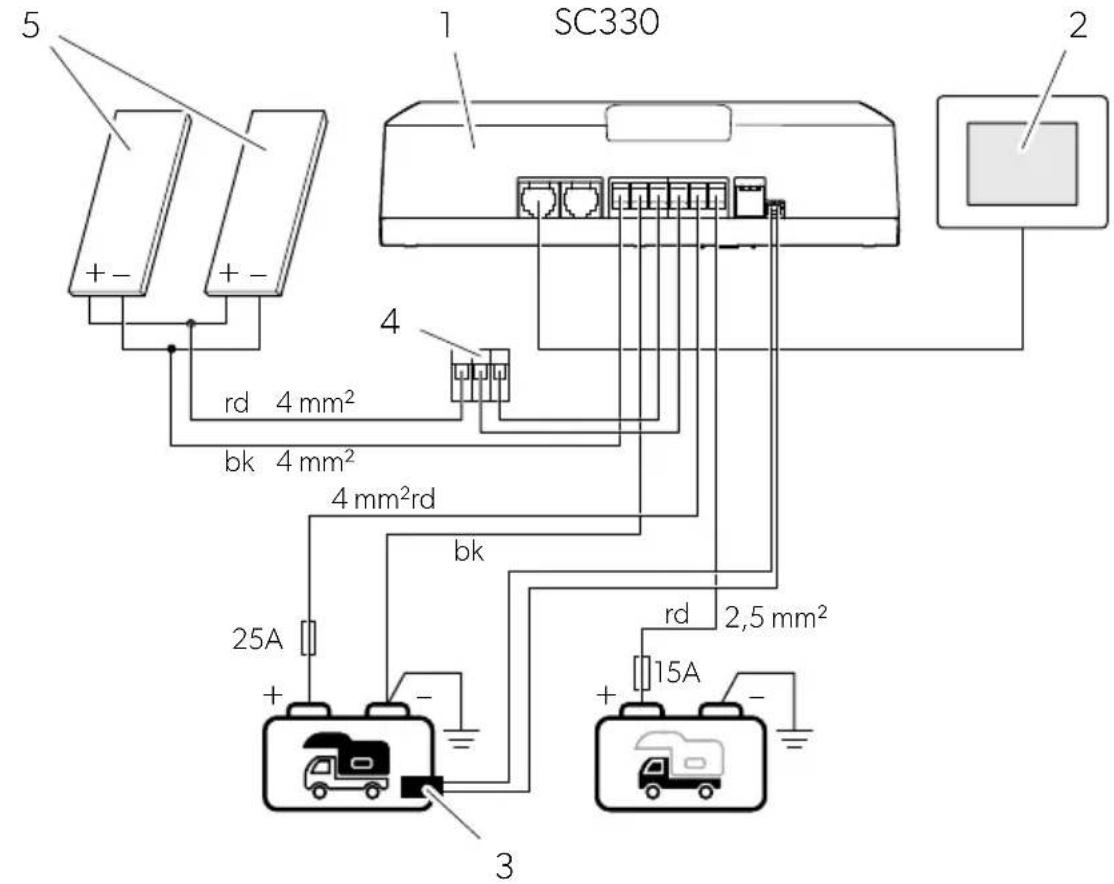

Solar şarj cihazının bağlanması

UYARI! Elektrik çarpması tehlikesi

• Montaj sırasında elektrik üretimini önlemek için tüm güneş panellerini ışık geçirmeyen bir malzeme ile tamamen kaplayın.
• Önerilen kablo kesitlerine, kablo uzunluklarına ve sigorta değerine uyun.

DİKKAT! Yangın tehlikesi

Kabloları kısa devrelerden ve olası yanmalardan korumak için sigortaları akülerin yakınına yerleştirin.

¡KAZ! Hasar tehlikesi

- Polariteyi tersine çevirmeyin.

- Güneş panelinin eksi kutbunu aracın şasesine bağlamayın. Güneş panellerinin eksi kutbuna bağlantı için her zaman solar şarj cihazının klemensini kullanın.

Solar şarj cihazını bağlarken aşağıdaki talimatlara uyun:

• Güneş panellerini bağlamadan önce araç içi aküyü bağlayın.
• Yüksük kullanmayın. Kablo uçlarını 10 mm soyun.
• Solar şarj cihazının anma gücünü aşmayan birkaç güneş panelini yalnızca paralel olarak bağlayın.
• İki veya daha fazla akü olması durumunda, aküler aynı tipte, aynı kapasitede ve aynı kullanım ömrüne sahipse, paralel bağlantıya izin verilir. Aküleri çapraz bağlayın.
• Akünün iç sıcaklığının ölçülmesini sağlamak için, verilen sıcaklık sensörünü araç içi akünün eksi kutbuna bağlayın.
• Uygun ölçüm aletleri kullanın:

DC gerilim ölçebilen, 200 V ölçüm kapasiteli veya otomatik ölçekli multimetre

Doğrudan ölçüm yapabilen pens ampermetre (100 A veya daha üstü ölçüm kapasiteli)

Bağlantı türü A (yalnızca SC330)

Çıkışları Ô 240 Wp olan güneş panelleri için bağlantı türü.

Solar şarj cihazının bağlantılarını yapmak için şekil 4 sayfa 373 içeriğinde gösterildiği gibi ilerleyin.

4 SC330 1 2 4 mm² 4 mm² rk bk 4 mm² rk 25A + - 3 rd 2,5 mm² 15A + -

TR

Çizelge 179: SC330 bağlantı şeması

No. Adı
1 Solar şarj cihazı
2 TD283 dokunmatik ekran (aksesuar)
3 Sıcaklık duyar elemanı
4 Güneş paneli(leri)
	Araç içi akü
	Marş aküsü (opsiyonel)

Çizelge 180: Renk kodlaması

Kod Renk
rd kırmızı
bk siyah

Bağlantı türü B (yalnızca SC330)

Çıkışları 0' 240 Wp olan güneş panelleri için bağlantı türü.

Solar şarj cihazının bağlantılarını yapmak için şekil 5 sayfa 375 içeriğinde gösterildiği gibi ilerleyin.

5

5 SC330 1 2 4 rd 4 mm² bk 4 mm² 4 mm²rd bk 25A + - 3 rd 2,5 mm² 15A + -

Çizelge 181: SC330 bağlantı şeması

No. Adı
1 Solar şarj cihazı
2 TD283 dokunmatik ekran (aksesuar)
3 Sıcaklık duyar elemanı
4 WAGO konnektör
5 Güneş paneli(leri)
	Araç içi akü
	Marş aküsü (opsiyonel)

Çizelge 182: Renk kodlaması

Kod Renk
rd kırmızı
bk siyah

Bağlantı türü C (yalnızca SC480)

Solar şarj cihazının bağlantılarını yapmak için şekil 6 sayfa 376 içeriğinde gösterildiği gibi ilerleyin.

6 1 SC480 2 5 + - + - 4 rd ≥6 mm² bk ≥6 mm² 4 mm² rd bk 40A + - 3 rd 2,5 mm² + - 15A -

Çizelge 183: SC480 bağlantı şeması

No. Adı
1 Solar şarj cihazı
2 TD283 dokunmatik ekran (aksesuar)
3 Sıcaklık duyar elemanı
4 WAGO konnektör
5 Güneş paneli(leri)
	Araç içi akü
	Marş aküsü (opsiyonel)

Çizelge 184: Renk kodlaması

Kod Renk
rd kırmızı
bk siyah

Bağlantı türü D (yalnızca SC480)

Solar şarj cihazının bağlantılarını yapmak için şekil 7 sayfa 377 içeriğinde gösterildiği gibi ilerleyin.

7 SC480 1 2 5 + - bk rd bk 4 mm² 4 mm² 4 4 mm² rd bk 40A + - 3 rd 2,5 mm² 15A + -

Çizelge 185: SC480 bağlantı şeması

No. Adı
1 Solar şarj cihazı
2 TD283 dokunmatik ekran (aksesuar)
3 Sıcaklık duyar elemanı
4 WAGO konnektör
5 Güneş paneli(leri)
	Araç içi akü
	Marş aküsü (opsiyonel)

Çizelge 186: Renk kodlaması

Kod Renk
rd kırmızı
bk siyah

10 Kullanım

Şarj programının ayarlanması

¡KAZ! Hasar tehlikesi

• Yalnızca belirtilen şarj gerilimine uygun aküler kullanın.
• DIP anahtarlarını dikkatli bir şekilde gerekli konuma getirmek için küçük bir tornavida kullanın.

Akü üreticisinin spesifikasyonlarına, şarj eğrileri hakkındaki bilgilere (bkz. Akü şarj etme işlevi sayfa 370 bölümü) ve teknik verilere (bkz. Teknik Bilgiler sayfa 383 bölümü) göre kullanacağını araç içi aküye uygun şarj programını seçin. Belirtilen şarj süreleri, ortalama 20 °C ortam sıcaklığı için geçerlidir.

İlgili araç içi akü için şarj programını ayarlamak üzere DIP anahtarlarını aşağıdaki tabloda gösterilen konumlara kaydırın.

Çizelge 187: Şarj eğrisi yapılandırması

DIP anahtar konumu (gri)	İstenilen şarj programı DIP anahtar konumu (gri)		İstenilen şarj programı
	Kurşun jel aküler (14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		LiFePO4 aküler (14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Kurşun asit aküler (14,4 V) veya AGM1 aküler (14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		LiFePO4 aküler (14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	AGM2 aküler(14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		LiFePO4 aküler(14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	Sülfat gidermeli AGM2 aküler(14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		LiFePO4 aküler(14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

Sistem çalışma kontrolünü gerçekleştirilme

Solar şarj cihazı, iki adede kadar akünün şarjını düzenler: Bir araç içi akü (B1) ve bir marş aküsü (B2), öncelikli olarak araç içi akü şarj edilir.

Araç içi akü aşağıdaki koşullarda şarj edilir:

• Bağlı güneş panelleri >16 V gerilim sağladığında.
• Akü gerilimi >8 V ise.

Araç içi akü seçilen şarj eğrisine göre şarj edilir (bkz. Şarj programının ayarlanması sayfa 378 bölümü).

Marş aküsü aşağıdaki koşullarda şarj edilir:

• Araç içi akü tampon şarj aşamasında (float) ve marş aküsünün gerilimi <12,5 V olduğunda.
• 20 min için marş aküsü gerilimi <11,9 V olduğunda.

Şarj seviyesini (SoC) sürekli izleyen ve gerektiğinde aküyü 100 % şarj seviyesinde tutmak için darbe akımı sağlayan tampon şarj aşaması (float) haricinde her şarj aşamasının maksimum çalışma süresi vardır.

1. Elektrik üretimini önlemek için tüm güneş panellerini ışık geçirmeyen bir bez veya malzeme ile örtün.
2. Takılıysa, diğer yardımcı güç kaynaklarını (örn. akü şarj cihazları) kapatın ve bağlantısını kesin.
3. Akülerin gerilimini (değer 1) voltmetreyle ölçün.
4. Tüm güneş panellerinin örtülerini çıkarın. Güneş panellerinden optimum performans elde etmek için doğrudan güneş ışığı sağlayın.
5. Akülerin gerilimini (değer 2) voltmetreyle ölçün. Değer 2'yi önceden ölçtüğünüz değer 1 ile karşılaştırın.

Değer 2, değer 1'den yüksek olmalıdır.

1. Mobil uygulamayı, bir ampermetre veya isteğe bağlı olarak TD283 dokunmatik ekranı (aksesuar) kullanarak şarj akımını kontrol edin.

SunControl uygulamasını indirme

Solar şarj cihazı, uyumlu bir cihaza yükleyebileceğiniz bir uygulama kullanılarak Bluetooth üzerinden izlenebilir ve kontrol edilebilir.

App Store veya Google Play'den SunControl uygulamasını indirin:

SunControl uygulamasının ülkenizde mevcut olmayabileceğini dikkate alın.

11 Temizlik ve bakım

¡KAZ! Hasar tehlikesi

• Cihazı kesinlikle akan su altında veya bulaşık suyu ile yıkamayın.
• Cihaza zarar verebileceği için, temizlik sırasında keskin ya da sert nesneler, aşındırıcı temizlik madde-leri veya çamaşır suyu kullanmayın.

Ürünü ara sıra nemli bir bezle temizleyin.

Akım taşıyan kabloları veya hatları düzenli olarak yalıtım hataları, kopmalar veya gevşek bağlantılar bakımından kontrol edin.

Sigortanın değiştirilmesi

UYARI! Elektrik çarpması tehlikesi

Cihaz sigortası sadece kalifiye personel tarafından değiştirilmelidir.

Sigortayı şekil 8 sayfa 381 içeriğinde gösterildiği gibi değiştirin. Ürünle birlikte verilen yedek sigortayı kullanın.

8 2. 3. 1. 30

12 Arızaların Giderilmesi

Sorun Neden Çare
Solar şarj cihazı çalışmıyor. LED’ler yan-miyor.	Akım taşıyan kablolarda yalıtım arızala-ri, kopukluklar veya gevşek bağlantılar.	> Akım taşıyan kablolarda yalıtım arızaları, kopmalar veya gevşek bağlantılar olup olmadığını kont-rol edin.> Bir hata bulamazsanız, yetkili ser-vis personeliyle iletişime geçin.
	Güneş enerjisi sistemi düzgün çalışmi-yor (düşük güç çıkışı). Nesneler veya kir ışığı engelliyor.	> Herhangi bir nesnenin engel olup olmadığını kontrol edin ve güneş panellerinin gölgede kal-madığından emin olun.> Aracı daha uygun bir yere ko-numlandırın.> Tüm kirleri temizleyin.
	Güneş panellerinin aşırı ısınması.	> Güneş panellerinin soğumasına izin verin.

TR

Sorun Neden Çare
		> Aracı daha uygun bir yere ko-numlandırın.> Güneş panellerinin etrafında ye-terli hava sirkülasyonu sağlayın.
		Dizideki bir güneş paneli arızalandı.
		Kısa devre oluştu.
Solar şarj cihazı çalışmıyor. Araç içi akü durum LED'i (B1) kırmızı renkte yanıp sönyyor.	Yalnızca LiFePO4 aküler: Sıcaklık sen-sörü bağlı değil.	Yalnızca LiFePO4 aküler: Sıcaklık sen-sörünü bağlayın.
Solar şarj cihazı çalışmıyor. Her iki LED (B1 ve B2) kırmızı renkte yanıp sönyyor.	Cihazın sigortası arızalı.	> Cihaz sigortası, aşırı akım nede-niyle attıktan sonra değiştirilmeli-dir (bkz. Sigortanın değiştirilmesi sayfa 380 bölümü).> Sigortanın yalnızca kalifiye per-sonel tarafından değiştirilmesini sağlayın.

13 Atık İmhası

Ambalaj malzemesi geri dönüşümü: Ambalaj malzemesini mümkünse ilgili geri dönüşüm atık sistemine kazandırın.

Şarj edilemeyen pil, şarj edilebilir pil veya ışık kaynakları içeren ürünlerin geri dönüşümü:

• Ürün şarj edilmeyen piller, bataryalar veya ışık kaynakları içeriyorsa, bunları imhadan önce çıkarmanıza gerek yoktur.
• Bu ürünü nihai olarak imha etmek istiyorsanız, bu işlemin geçerli imha yönetmeliklerine göre nasıl yapılacağı hakkında ayrıntılı bilgi için yerel geri dönüşüm merkezine veya uzman satıcınıza danışın.
• Ürün ücretsiz olarak imha edilebilir.

14 Garanti

Yasal garanti süresi geçerlidir. Üründe hasar varsa ülkenizdeki üretici şubesi (bkz. dometic.com/dealer) veya satıcınız-la iletişime geçin.

Onarım ve garanti işlemleri için, cihazı aşağıdaki dokümanlarla birlikte gönderin:

• Satın alma tarihini içeren faturanın bir kopyası
• Talebinizin nedeni veya hatanın açıklanması

Kendi kendine onarımın veya profesyonel olmayan onarımın güvenlikle ilgili sonuçları olabileceğini ve garantiyi geçersiz kılabileceği unutmayın.

15 Teknik Bilgiler

	SC330 SC480
Maksimum güneş paneli gerilimi (VoC) 32 V	==
Önerilen güneş paneli çıkışı 75 ... 330 Wp 110 ... 480 Wp
Araç içi akü çıkışı (B1)
Nominal gerilim 12 V
Maksimum şarj akımı 20 A 30 A
Gerekli minimum akü kapasitesi
Kurşun asit 60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Minimum akü gerilimi 8 V	==
Sıcaklık ayarlı şarj –	0,03 V/°C'ye kadar
Marş aküsü çıkışı (B2)
Nominal gerilim 12 V
Maksimum şarj akımı	10 A
Minimum akü gerilimi 8 V	==
Genel teknik veriler
Maksimum bekleme akım tüketimi	6 mA
Dahili sigorta	30 A
İşletim için ortam sıcaklığı	-20 °C ... 50 °C
Ortam nemi	90 %, yoğuşmasız
Boyutlar	170 mm × 88 mm × 48 mm
Ağırlık	305 g 345 g
Frekans bandı (Wi-Fi)	2,4 GHz ISM bandı (2400 ... 2484 MHz)
RF çıkış gücü	4 dBm (Bluetooth V5.0 Single Mode LE)

TR

	SC330 SC480
Sertifika

Dometic Mobile Power Italy S.r.l., SC330 ve SC480 tipi telsiz ekipmanının 2014/53/AB direktifi ile uyumlu olduğunu beyan eder. EU Uygunluk Beyanı'nın tam metninin bulunduğu internet adresi: documents.dometic.com

Slovenščina

1 Pomembna obvestila....385

2 Razlaga simbolov....385
