Produkta veids	MPPT saules lādētāja regulators
Zīmols	Dometic
Modelis	SC330
Izmēri (G × A × D)	170 mm × 88 mm × 48 mm
Svars	305 g
Sistēmas nominālais spriegums	12 V
Maksimālais saules paneļu spriegums (Voc)	32 V
Ieteicamā saules jauda	75 līdz 330 Wc
Maksimālā lādēšanas strāva (iekšējais akumulators)	20 A
Maksimālā lādēšanas strāva (starta akumulators)	10 A
Iekšējais drošinātājs	30 A (nomaināms)
Patēriņš miera stāvoklī	6 mA
Saderīgo akumulatoru veidi	Svina-skābes, Gel, AGM, LiFePO4
Galvenās funkcijas	MPPT, Bluetooth, IUOU lādēšanas programmas, temperatūras kompensācija, aizsardzība pret pārspriegumu/zemspriegumu, īssavienojumu, polaritātes maiņu
Darba temperatūras diapazons	-20 °C līdz 50 °C
Apkārtējais mitrums	≤ 90 %, bez kondensāta
Apkope un tīrīšana	Tīrīt ar mitru drānu; regulāri pārbaudīt kabeļus
Drošība	Aizsardzība pret pārspriegumu, zemspriegumu, pārmērīgu temperatūru, īssavienojumu, polaritātes maiņu
Rezerves daļas un remontējamība	Rezerves drošinātājs komplektā, nomaināms temperatūras sensors
Vispārīga informācija	Lietošana iekštelpās/mobilā (kemperī); uzstādīšana jāveic kvalificētam personālam
Garantija	Likumiskā garantija

Bieži uzdotie jautājumi - SC330 DOMETIC

Kādus akumulatoru veidus es varu izmantot ar SC330 regulatoru?

SC330 ir saderīgs ar svina-skābes, gēla, AGM un LiFePO4 akumulatoriem. Tas nav piemērots NiCd, NiMH vai citiem akumulatoriem.

Kā iestatīt lādēšanas programmu savam akumulatora veidam?

Izmantojiet nelielu skrūvgriezi, lai iestatītu DIP slēdžus saskaņā ar tabulu rokasgrāmatā. Piemēram, gēla akumulatoram iestatiet slēdžus, kā norādīts lādēšanas līknei 14,2 V.

Ko darīt, ja mirgo sarkanā LED indikators?

Mirgojošs sarkans indikators norāda uz kļūdu. Skatiet rokasgrāmatas sadaļu Problēmu risināšana. Tas var būt saistīts ar nepievienotu temperatūras sensoru (LiFePO4 akumulators) vai bojātu drošinātāju.

Kāda ir ieteicamā maksimālā saules jauda SC330?

Ieteicamā jauda ir 75 līdz 330 Wc. Nepārsniedziet 330 Wc, lai nesabojātu regulatoru.

Vai regulators darbojas ar starta akumulatoru?

Jā, SC330 var uzlādēt papildu starta akumulatoru (B2) ar maksimālo strāvu 10 A. Prioritāte ir iekšējā akumulatora (B1) uzlādei.

Kā uzstādīt komplektācijā iekļauto temperatūras sensoru?

Piestipriniet temperatūras sensoru pie iekšējā akumulatora negatīvās spailes. Tas ļauj regulatoram pielāgot lādēšanas spriegumu atkarībā no temperatūras.

Vai es varu izmantot SC330 ārā?

Nē, SC330 ir paredzēts lietošanai iekštelpās vai atpūtas transportlīdzeklī. Nepakļaujiet to lietum vai mitrumam.

Kā pievienot papildu skārienekrānu TD283?

Pievienojiet skārienekrānu pie regulatora 11. un 12. spailēm (CI kopnes savienojums). Tas ļauj reāllaikā attēlot lādēšanas datus.

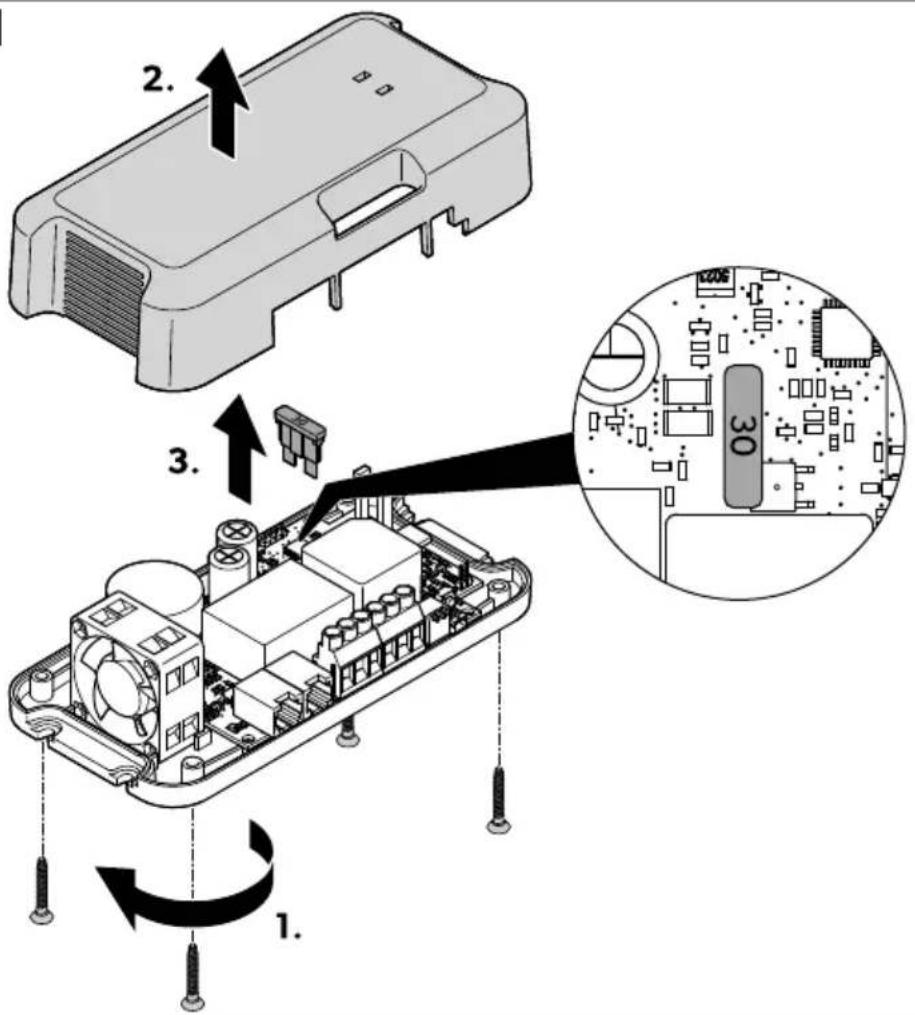

Kāda ir procedūra iekšējā drošinātāja nomaiņai?

Atvienojiet visus barošanas avotus, pēc tam atveriet korpusu un nomainiet 30 A drošinātāju ar komplektācijā iekļauto rezerves drošinātāju. Šo darbību drīkst veikt tikai kvalificēts personāls.

Vai regulatoram ir Bluetooth savienojums?

Jā, SC330 ir aprīkots ar Bluetooth V5.0 LE uzraudzībai, izmantojot mobilo lietotni SunControl (pieejama App Store un Google Play).

LIETOŠANAS INSTRUKCIJA SC330 DOMETIC

Saules enerģijas lādēšanas kontrolieris

Uzstādīšanas un lietošanas rokasgrāmata.... 517

Autortiesības

1 Svarīgas piezīmes....517

2 Simbolu skaidrojums....517

3 Vispārīgas drošības norādes....518

4 Mērķauditorija....521

5 Komplektācija....521

6 Papildu piederumi....521

7 Paredzētais izmantošanas mērķis....521

8 Tehniskais apraksts....522

9 Uzstādīšana....526

10 Ekspluatācija....532

11 Tīrīšana un apkope....534

12 Problēmu novēršana....535

13 Atkritumu pārstrāde....536

14 Garantija....537

15 Tehniskie dati....537

1 Svarīgas piezīmes

Lūdzam rūpīgi izlasīt un ņemt vērā visus produkta rokasgrāmatā iekļautos norādījumus, vadlīnijas un brīdinājumus, lai nodrošinātu, ka jūs šo produktu vienmēr uzstādāt, lietojat un apkopjat atbilstoši. Šie norādījumi ir OBLIGĀTI jāsaglabā kopā ar šo produktu.

Lietojot šo produktu, jūs apstiprināt, ka esat rūpīgi izlasījuši visus norādījumus, vadlīnijas un brīdinājumus, un jūs saprotat un piekrītat ievērot šeit izklāstītos noteikumus un nosacījumus. Jūs piekrītat lietot šo produktu tikai tam paredzētajam mērķim un lietojumam saskaņā ar norādījumiem, vadlīnijām un brīdinājumiem, kas izklāstīti šī produkta rokasgrāmatā, kā arī ievērojot visus piemērojamos normatīvos aktus. Šeit izklāstīto norādījumu un brīdinājumu neizlasīšana un neievērošana var izraisīt traumas sev un citiem, vai radīt bojājumus pašam produktam vai apkārt esošam īpašumam. Informācija šajā produkta rokasgrāmatā, tajā skaitā norādījumi, vadlīnijas, brīdinājumi un saistītā dokumentācija, var tikt mainīta un papildināta. Lai iegūtu jaunāko informāciju par produktu, apmeklējiet vietni documents.dometic.com.

2 Simbolu skaidrojums

BĪSTAMI!

Apzīmē bīstamu situāciju, kas izraisīs nāvējošus vai nopietnus savainojumus, ja netiks novērsta.

BRĪDINĀJUMS!

Apzīmē bīstamu situāciju, kas var izraisīt nāvējošus vai nopietnus savainojumus, ja netiks novērsta.

ESIET PIESARDZĪGI!

Apzīmē bīstamu situāciju, kas var izraisīt vieglus vai vidēji smagus savainojumus, ja netiks novērsta.

ŅEMIET VĒRĀ!

Apzīmē bīstamu situāciju, kas var izraisīt materiālu kaitējumu, ja netiks novērsta.

3 Vispārīgas drošības norādes

Ņemiet vērā arī transportlīdzekļa ražotāja un pilnvaroto remontdarbnīcu sniegtās drošības instrukcijas un prasības.

BRĪDINĀJUMS! Nāvējoša elektrošoka risks

• Ierīci atļauts uzstādīt vai noņemt tikai kvalificētiem speciālistiem.
• Nelietojiet ierīci, ja tai ir redzami bojājumi.
• Ja šīs ierīces elektrības vads ir bojāts, tas ir jānomaina, lai izvairītos no drošības apdraudējuma.
• Šīs ierīces remontu drīkst veikt tikai kvalificēts speciālists. Nepareizs remonts var izraisīt nopietnu apdraudējumu.
• Ja izlemjat demontēt ierīci: atvienojiet visus savienojumus; pārliecinieties, ka nevienā ievades/izvades punktā nav sprieguma.
• Neizmantojiet ierīci mitrā vidē un negremdējiet to nekāda veida šķidrumā. Glabājiet sausā vietā.
• Izmantojiet tikai ražotāja apstiprinātus piederumus.
• Aizliegts jebkādā veidā modificēt vai pielāgot jebkuras no daļām.
• Atvienojiet ierīci no barošanas avota: pirms tīrīšanas un apkopes; pēc lietošanas; pirms drošinātāja maiņas; pirms elektroloka metināšanas vai jebkāda veida darbiem ar elektrosistēmu.

BRĪDINĀJUMS! Apdraudējums veselībai

• Bērni, kas sasnieguši 8 gadu vecumu, un personas ar ierobežotām fiziskām, uztveres vai garīgām spējām vai bez pieredzes un zināšanām šo ierīci drīkst lietot tikai tad, ja šādas personas tiek uzraudzītas vai ir saņēmušas norādījumus par ierīces drošu lietošanu, un ir izpratušas iespējamos riskus.
• Elektroierīces nav rotaļlietas! Vienmēr glabājiet un izmantojiet ierīci maziem bērniem nepieejamā vietā.
• Bērni jāuzrauga, lai nepieļautu, ka tie spēlējas ar ierīci.
• Bērni drīkst tīrīt ierīci un veikt tās apkopi tikai pieaugušo uzraudzībā.

UZMANĪBU! Bojājumu risks

• Pirms iedarbināšanas pārliecinieties, ka barošanas avota spriegums atbilst datu plāksnītē norādītajam.
• Nodrošiniet, ka citi priekšmeti ierīces savienojuma vietā nevar izraisīt īssavienojumu.
• Negatīvie un pozitīvie poli nekad nedrīkst saskarties.

3.1 Uzstādiet ierīci droši

BĪSTAMI! Sprādzienbīstamība

Ierīci aizliegts uzstādīt vietās, kur pastāv gāzes vai putekļu eksplozijas risks.

- Ierīce ir jāuzstāda un jānostiprina tā, lai tā nevarētu nokrist.

- Novietojiet ierīci tā, lai visi vadi būtu pareizi nostiprināti un aiz tiem nevarētu aizkerties.

UZMANĪBU! Bojājumu risks

• Nenovietojiet ierīci karstuma avotu tuvumā (sildītāji, tieši saules stari, gāzes plītis u. c.).
• Uzstādiet ierīci sausā vietā, kur to nevar apšļakstīt.

3.2 Drošība, veidojot ierīces elektriskos savienojumus

BĪSTAMI! Nāvējoša elektrošoka risks

Ja veicat ar elektrību saistītus darbus, raugieties, lai tuvumā būtu kāds, kurš ārkārtas gadījumā varētu jums palīdzēt.

BRĪDINĀJUMS! Nāvējoša elektrošoka risks

• Raugieties, lai vadi atbilstu šķērsgriezuma prasībām.
• Novietojiet vadus tā, lai durvis vai transportlīdzekļa pārsegs nevarētu tos sabojāt. Saspiesti vadi var izraisīt nopietnas traumas.

ŅEMIET VĒRĀ! Bojājumu risks

• Izmantojiet cauruļvadus vai kabeļu kanālus, ja nepieciešams izvilkt vadus cauri metāla paneļiem vai citiem paneļiem ar asām malām.
• Vadi nedrīkst būt pārlieku vaļīgi vai izteikti savērpušies. • Droši nostipriniet vadus.
• Nevelciet aiz vadiem.

3.3 Droša iekārtas lietošana

BRĪDINĀJUMS! Sprādzienbīstamība

• Ierīci atļauts izmantot tikai slēgtās un pietiekami vēdinātās telpās.
• Ierīci aizliegts izmantot tālāk aprakstītajos apstākļos.

Slapjā, mitrā vai sājā vidē

Kodīgu tvaiku tuvumā

Uzliesmojošu vielu tuvumā

Vietās, kur iespējami sprādzienu draudi

BRĪDINĀJUMS! Nāvējoša elektrošoka risks

• Atcerieties, ka dažās ierīces daļās joprojām var būt spriegums arī pēc drošinātāja pārdegšanas.
• Neatvienojiet vadus, kamēr ierīce tiek izmantota.

UZMANĪBU! Bojājumu risks

• Ierīces gaisa ieplūdes un izplūdes atveres nedrīkst būt aizsegtas.
• Nodrošiniet piemērotu ventilāciju. • Sargājiet ierīci no lietus.

3.4 Piesardzības pasākumi, kas jāņem vērā darbā ar akumulatoriem

• Akumulatori satur agresīvas un kodīgas skābes. Nepieļaujiet, ka šķidrums no akumulatora nonāk saskarē ar jūsu ķermeni. Ja uz jūsu ādas tomēr nonāk akumulatora šķidrums, rūpīgi nomazgājiet to ar ūdeni. Ja no skābes gūti jebkādi savainojumi, nekavējoties sazinieties ar ārstu.
• Veicot darbu ar akumulatoriem, nevalkājiet metāla priekšmetus, piemēram, rokas pulksteņus vai gredzenus. Svina-skābes akumulatori var izraisīt īssavienojumus, kas var radīt nopietnus savainojumus.
• Izmantojiet tikai izolētus instrumentus.
• Veicot darbu ar akumulatoriem, lietojiet aizsargbrilles un aizsargapģērbu. Veicot darbu ar akumulatoriem, nepieskarieties acīm.

UZMANĪBU! Sprādzienbīstamība

• Nekad nemēģiniet uzlādēt sasalušu vai bojātu akumulatoru. Novietojiet akumulatoru vietā, kas nav pakļauta salam, un gaidiet, kamēr akumulators ir uzsilis līdz apkārtējai temperatūrai. Pēc tam sāciet uzlādes procesu.
• Nesmēķējiet, neizmantojiet atklātu liesmu un neradiet dzirksteles dzinēja vai akumulatora tuvumā.

ŅEMIET VĒRĀ! Bojājumu risks

• Izmantojiet tikai atkārtoti uzlādējamus akumulatorus.
• Nepieļaujiet metāla priekšmetu uzkrišanu uz akumulatora. Tādā veidā var rasties dzirksteles vai akumulatora un citu elektrisko daļu īssavienojums.
• Pievienojot akumulatoru, pārliecinieties, ka polaritāte ir pareiza.
• Ievērojiet akumulatora ražotāja instrukcijas, kā arī tās sistēmas vai transportlīdzekļa ražotāja instrukcijas, kurā akumulators tiek izmantots.
• Ja akumulatoru nepieciešams izņemt, vispirms atvienojiet zemējumu. Pirms akumulatora izņemšanas, atvienojiet no tā visus savienojumus un patērētājus.
• Uzglabājiet tikai pilnībā uzlādētus akumulatorus. Regulāri uzlādējiet glabāšanā novietotos akumulatorus.
• Nepārvietojiet akumulatoru, turot to aiz spailēm.

Piesardzības pasākumi, kas jāņem vērā darbā ar litija akumulatoriem

ESIET PIESARDZĪGI! Traumu risks

Izmantojiet tikai akumulatorus ar integrētu akumulatora vadības un sekciju līdzsvarošanas sistēmu.

ŅEMIET VĒRĀ! Bojājumu risks

• Uzstādiet akumulatoru tikai tādā vietā, kur apkārtējā temperatūra ir vismaz 0 °C.
• Izvairieties no dziļas akumulatoru izlādes.

Piesardzības pasākumi, kas jāņem vērā darbā ar svina-skābes akumulatoriem

ESIET PIESARDZĪGI! Apdraudējums veselībai

Ūdens-skābes šķidrums akumulatorā var iztvaikot un radīt skābu smaku. Izmantojiet akumulatoru tikai labi ventilētā vietā.

ŅEMIET VĒRĀ! Bojājumu risks

• Akumulators nav hermētiski noslēgts. Nenovietojiet akumulatoru uz sāna vai ar augšu uz leju. Novietojiet akumulatoru uz horizontālas virsmas.
• Atvērtā tipa svina-skābes akumulatoriem regulāri pārbaudiet skābes līmeni.
• Lai novērstu sulfāciju, pēc dziļās izlādes nekavējoties uzlādējiet svina-skābes akumulatorus.

4 Mērķauditorija

Pieslēgumu elektroenerģijas avotam drīkst veikt tikai kvalificēts elektriķis, kuram ir pārbaudītas prasmes un zināšanas par elektroaprīkojuma un elektroinstalāciju uzbūvi un lietošanu, kurš pārzina spēkā esošos noteikumus attiecīgajā valstī, kurā šī ierīce tiek uzstādīta vai lietota, un kurš ir apguvis drošības instruktāžu iespējamo risku noteikšanai un novēršanai.

5 Komplektācija

Apraksts Daudzums
Saules energijas lādēšanas kontrolieris 1
Temperatūras sensors 1
Rezerves drošinātājs (30 A) 1
WAGO savienojums SC330: 1	SC480: 2
Montāžas skrūve 4
Īsā lietošanas rokasgrāmata 1
Uzstādīšanas un lietošanas rokasgrāmata (tikai digitālā formātā) 1

6 Papildu piederumi

Apraksts Atsauces nr.

TD283 skārienekrāns 9620013272

7 Paredzētais izmantošanas mērķis

Saules enerģijas lādēšanas kontrolieris ir paredzēts, lai, izmantojot mikroprocesora kontrolētas IU0U lādēšanas programmas, nodrošinātu pareizu dzīvojamās zonas akumulatora lādēšanas spriegumu, kad tas tiek uzlādēts, izmantojot saules paneļus, kā arī aizsargātu akumulatoru no pārsprieguma un dziļās izlādes.

Turklāt saules enerģijas lādēšanas kontrolieris nodrošina pietiekamu startera akumulatora uzlādes līmeni dzinēja iedarbināšanai.

Saules enerģijas lādēšanas kontrolieris ir piemērots tikai saules paneļu vadīšanai.

Saules enerģijas lādēšanas kontrolieris nav piemērots citu uzlādes avotu vadīšanai.

Saules enerģijas lādēšanas kontrolieris ir paredzēts tālāk norādīto akumulatoru veidu lādēšanai.

• Svina-skābes akumulatori - Svina-gela akumulatori - Akumulatori ar absorbējošo stikla šķiedru (AGM) • LiFePO4 akumulatori

Saules enerģijas lādēšanas kontrolieris nav paredzēts citu akumulatoru veidu lādēšanai (piem., NiCd, NiMH, utt.).

Saules enerģijas lādēšanas kontrolieris ir piemērots tālāk norādītajiem lietošanas veidiem.

• Uzstādīšanai dzīvojamajos transportlīdzekļos • Stacionāram vai mobilam lietojumam
• Lietošanai telpās

Saules enerģijas lādēšanas kontrolieris nav piemērots tālāk norādītajiem lietošanas veidiem.

• Savienošanai ar elektrotīklu • Lietošanai ārpus telpām

Pievienoto saules paneļu enerģijas izvades jauda nedrīkst pārsniegt tehnisko datu lapā norādīto maksimālo izvades jaudu.

Šis produkts ir piemērots tikai paredzētajam mērķim un lietojumam saskaņā ar šo instrukciju.

Šajā rokasgrāmatā ir sniegta informācija, kas nepieciešama pareizai produkta uzstādīšanai un/vai lietošanai. Nekvalitatīva uzstādīšana un/vai nepareiza lietošana vai apkope izraisīs neatbilstošu darbību un iespējamus bojājumus.

Ražotājs neuzņemas atbildību par savainojumiem vai produkta bojājumiem, kas radušies šādu iemeslu dēļ:

• nepareiza montāža vai pievienošana, tostarp pārmērīgs spriegums;
• nepareiza apkope vai tādu neoriģinālo rezerves daļu, kuras nav piegādājis ražotājs, lietošana;
• produkta modifikācijas, kuras ražotājs nav nepārprotami apstiprinājis;
• lietošana citiem mērķiem, kas nav aprakstīti šajā rokasgrāmatā.

Dometic patur tiesības mainīt produkta ārējo izskatu un specifikācijas.

8 Tehniskais apraksts

Vispārīgs apraksts

Saules enerģijas lādēšanas kontrolierim ir tālāk norādītās funkcijas.

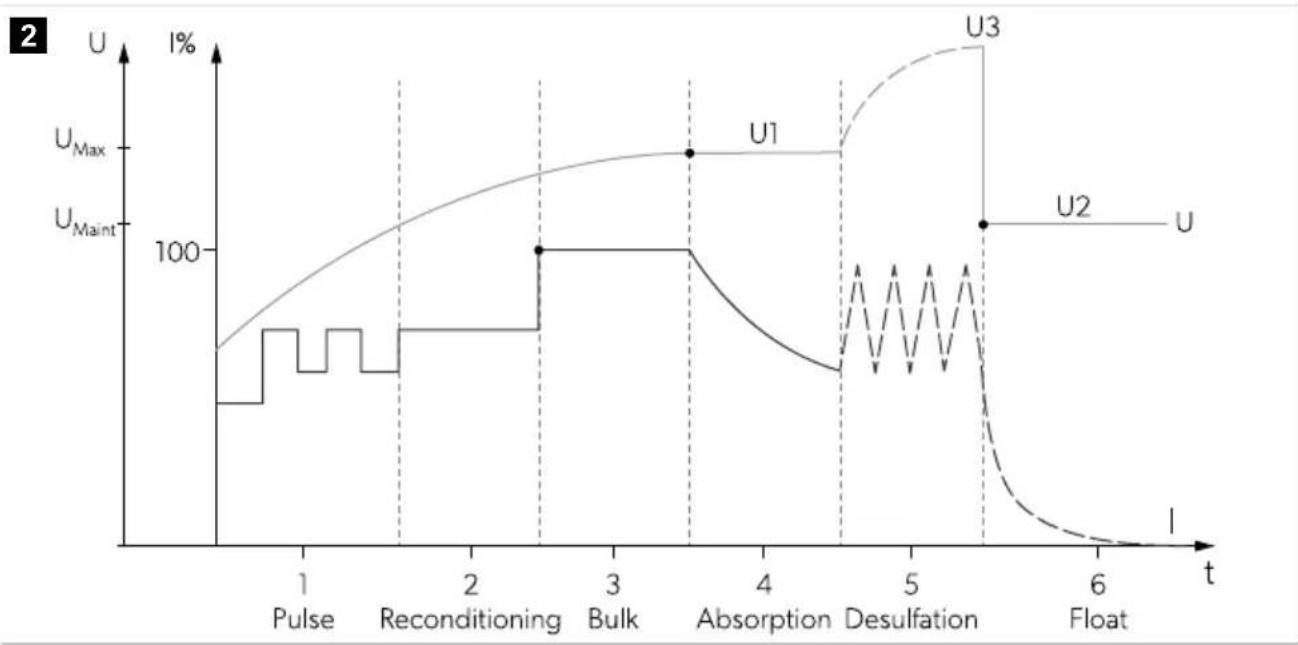

• Vairāku veidu akumulatoriem paredzētas IUOU lādēšanas programmas, kuras kontrolē mikroprocesors un kas nodrošina temperatūras kompensāciju
• Maksimālā jaudas punkta noteikšana (MPPT)
• Bluetooth savienojums datu un funkciju attēlošanai mobilajā lietotnē

Saules enerģijas lādēšanas kontrolierim ir tālāk norādītie aizsargmehānismi.

• Augsta sprieguma aizsardzība • Zema sprieguma aizsardzība • Augstas temperatūras aizsardzība • Zemas temperatūras aizsardzība (tikai LiFePO4 akumulatoriem ar pievienotu temperatūras sensoru)

• Akumulatora pārlādēšanas aizsardzība (tikai ar pievienotu temperatūras sensoru) • Pretstrāvas aizsardzība
• Issavienojuma aizsardzība
• Aizsardzība pret apgriezto polaritāti saules paneļu ievades punktiem

Temperatūras sensors lādēšanas procesā uzrauga akumulatoru temperatūru, lai attiecīgi kontrolētu un pielāgotu uzlādes spriegumu.

Saules enerģijas lādēšanas kontrolieri iespējams pielāgot dažādiem dzīvojamās zonas akumulatoru veidiem, izmantojot DIP slēdžus.

Papildus iespējams pievienot TD283 skārienekrānu (piederums), lai attēlotu ārējos datus un uzlādes procesa progresu.

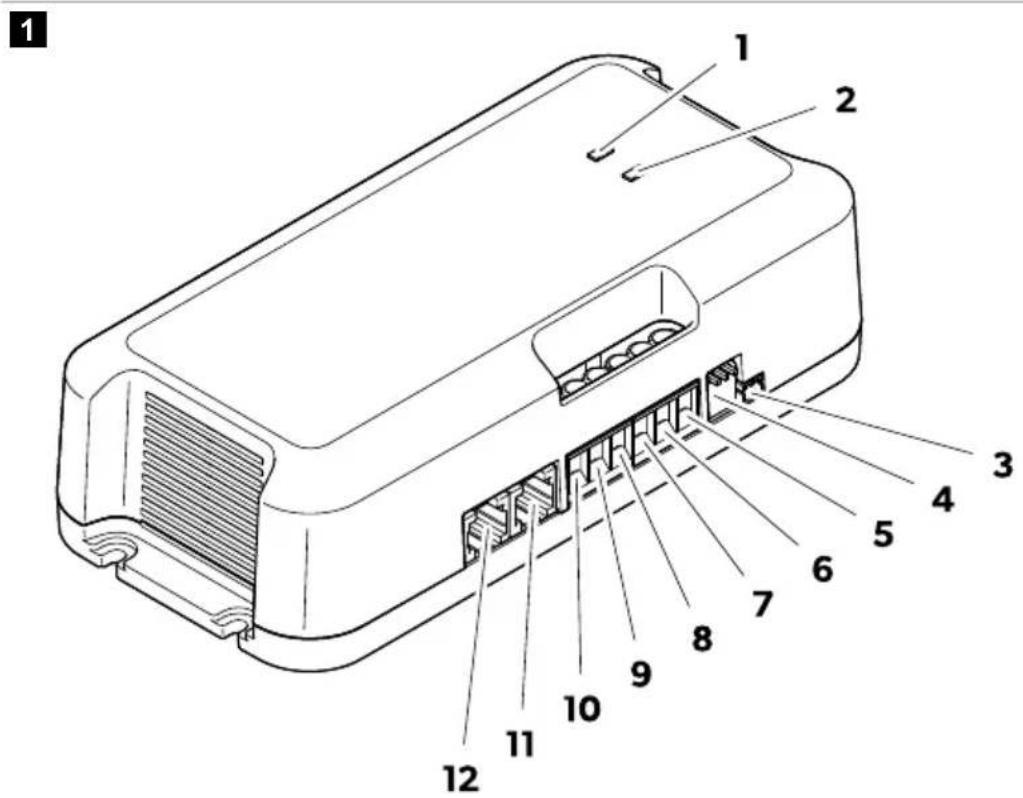

Savienojumi un vadības opcijas

Tabula 254: Savienojumi un vadības opcijas

Nr. Apraksts

1 Dzīvojamās zonas akumulatora statusa LED indikators (B1)

2 Startera akumulatora statusa LED indikators (B2)

3 Temperatūras sensora savienojums

4 DIP slēdži dzīvojamās zonas akumulatoru veida iestaṭišanai

5 Savienojums ar startera akumulatora pozitivo polu

6 Savienojums ar dzīvojamās zonas akumulatora pozitivo polu

LV

Nr. Apraksts

7 Savienojums ar 1. saules paneļa pozitīvo polu

8 Savienojums ar 2. saules paneļa pozitīvo polu

9 Savienojums ar dzīvojamās zonas akumulatora negatīvo polu

10 Savienojums ar saules paneļu negativo polu

11 Savienojums ar TD283 skārienekrānu (piederums) vai CI-BUS

12 Savienojums ar TD283 skārienekrānu (piederums) vai CI-BUS

LED indikatori

Tabula 255: LED indikatori

LED Status Apraksts
	lesl. Akumulatori pilnībā uzlādēti (100 %)Zajš
	Mírgo Uzlādes process
Oranžs Mirgo Uzlādes process, spriegums < 12 V
Sarkans Mirgo Klūda (skatiet nodaju Problemu novēršana lpp. 535)

Akumulatora lādēšana

Kad dzīvojamās zonas akumulatora spriegums nokrītas zem noteiktas vērtības, tiek sākts galvenais dzīvojamās zonas akumulatora uzlādes cikls.

Startera akumulatora galvenais lādēšanas cikls tiek sākts tālāk norādītajās situācijās.

• Startera akumulatora spriegums nokrītas zem noteiktas vērtības (dzīvojamās zonas akumulatora uzlādes fāze netiek ņemta vērā)
• Startera akumulatora spriegums nokrītas zem noteiktas vērtības, kad dzīvojamās zonas akumulators ir papilduzlādes fāzē (mainīga sprieguma lādēšana)

Kad spriegums ir no 8 līdz 10,5 V, samazināts strāvas daudzums tiks pievadīts ik pēc 5 s (noildze pēc 4 h).

2: Atjaunošanas posms

Kad spriegums ir no 10,5 V līdz 12 V, tiek pievadīts samazināts strāvas daudzums (noildze pēc 8 h).

3: Stabilizētās strāvas posms (lielapjoma lādēšana)

Dzīvojamās zonas akumulators (B1): Kad spriegums ir no 12 V līdz U1 (atlasītās uzlādes liknes maksimālais spriegums), tiek pievadīts maksimālais strāvas daudzums. Maksimālais pievadītais strāvas daudzums ir atkarīgs no uzstādīto saules paneļu jaudas (Wp) un izmantotā saules energijas lādēšanas kontroliera.

• SC330: 20 A
• SC480: 30 A

Startera akumulators (B2): Kad spriegums ir no 12 V līdz 14,2 V, tiek pievadīts maksimālais 10 A strāvas daudzums.

4: Stabilizētā sprieguma posms (absorbcija)

Dzīvojamās zonas akumulators (B1): Kad spriegums ir U1 (atlasītās uzlādes līknes maksimālais spriegums), tiek pievadīts U1 atbilstošs spriegums. Pievadītās strāvas apjoms samazinās, kad akumulatora uzlādes līmenis (SoC) palielinās. Stabilizētā sprieguma posms ir ierobežots atkarībā no izvēlētās lādēšanas programmas (skatīt nodaļu Lādēšanas programmas iestatīšana lpp. 532).

Startera akumulators (B2): Nemainīgs 14,2 V spriegums tiks pievadīts 15 min.

5: Desulfitēšana

PIEZĪME Tikai AGM2 akumulatoriem, ja izvēlēta lādēšanas programma (skatīt nodaļu Lādēšanas programmas iestatīšana lpp. 532).

Dzīvojamās zonas akumulators (B1): Strāva pulsē, kamēr akumulatora spriegums palielinās līdz U3, lai noņemtu sulfātu no akumulatora svina plāksnēm un atjaunotu akumulatora kapacitāti. Šis posms beidzas, kad ir sasniegts U3 (noildze pēc 2 h).

6: Papilduzlādes posms (mainīga sprieguma lādēšana)

Dzīvojamās zonas akumulators (B1): Papilduzlādes posmā tiek uzturēts stabilizēts spriegums (U2), kas atbilst atlasītās lādēšanas līknes vērtībām. Kad akumulatora spriegums nokrītas līdz noteiktai vērtībai, ierīce pārslēdzas uz stabilizētās strāvas posmu.

Temperatūras sensors

Ja ir pievienots temperatūras sensors, saules enerģijas lādēšanas kontrolieris pielāgo uzlādes spriegumu (svina akumulatoriem) vai uzlādes strāvu (LiFePO4 akumulatoriem) saskaņā ar akumulatora temperatūras mērījumu.

Svina akumulatoriem. Ja nav pievienots temperatūras sensors vai temperatūras sensors ir bojāts, uzlādes spriegums tiek pielīdzināts 20 °C.

LiFePO4 akumulatoriem. Ja nav pievienots temperatūras sensors, saules enerģijas lādēšanas kontrolieris nedarbojas.

9 Uzstādīšana

Uzstādīšanas vieta

Izvēloties vietu uzstādīšanai, ņemiet vērā tālāk sniegtās norādes.

• Uzstādiet ierīci pēc iespējas tuvāk akumulatoriem, lai akumulatora savienojuma vads būtu pēc iespējas īsāks.
• Uzstādīšanas virsmai jābūt stingrai un līdzenai.
• Uzstādīšanas vietai jābūt labi vēdinātai un pasargātai no mitruma un putekļiem.
• Ievērojiet 10 cm attālumu no visām ierīces perimetra pusēm.

Saules enerģijas lādēšanas kontroliera uzstādīšana

ŅEMIET VĒRĀ! Bojājumu risks

Pirms jebkādu caurumu urbšanas pārliecinieties, ka urbjot, zāģējot un vīlējot netiks bojāti elektriskie vadi vai citi transportlīdzekļa elementi.

Uzstādiet saules enerģijas lādēšanas kontrolieri vertikāli uz sienas ar uz leju vērstām spailēm, izmantojot komplektā iekļautās 4 skrūves.

Saules enerģijas lādēšanas kontroliera pievienošana

BRĪDINĀJUMS! Nāvējoša elektrošoka risks

- Uzstādīšanas laikā pilnībā pārklājiet visus saules paneļus ar necaurspīdīgu materiālu, lai paneli nevarētu ģenerēt elektroenerģiju.

- Izmantojiet ieteikumiem atbilstošus vadu šķērsgriezumus, vadu garumus un drošinātājus.

ESIET PIESARDZĪGI! Ugunsdrošības apdraudējums

Uzstādiet drošinātājus netālu no akumulatoriem, lai pasargātu vadus no īssavienojumiem un iespējamas aizdegšanās.

ŅEMIET VĒRĀ! Bojājumu risks

• Raugieties, lai tiktu ievērotas pareizās polaritātes.
• Nepievienojiet saules paneļa negatīvo spaili zemējumam (šasijai). Saules paneļu negatīvās spailes pievienošanai vienmēr izmantojiet saules enerģijas lādēšanas kontroliera spaili.

Pievienojot saules enerģijas lādēšanas kontrolieri, ņemiet vērā tālāk sniegtās norādes.

• Vispirms pievienojiet dzīvojamās zonas akumulatoru un pēc tam – saules paneļus.
• Neizmantojiet metāliskos vadu uzgaļus. Noņemiet 10 mm no vadu galiem izolāciju.
• Vairākus panelus atļauts pievienot tikai paralēlajā slēgumā un ievērojot saules enerģijas lādēšanas kontroliera maksimālās jaudas ierobežojumu.
• Ja izmantojat divus vai vairākus akumulatorus, tos atļauts savienot paralēlajā slēgumā, ja akumulatori ir viena tipa, kapacitātes un vecuma. Savienojiet akumulatorus diagonāli.
• Lai nodrošinātu akumulatora iekšējās temperatūras mērījumus, pievienojiet komplektā iekļauto temperatūras sensoru dzīvojamās zonas akumulatora negatīvajai spailei.
• Izmantojiet piemērotus mērinstrumentus.

Multimetrs līdzstrāvas sprieguma mērīšanai, 200 V vai automātiski pielāgojams.

Ampērmets ar skavu un tiešā mērījuma funkciju (100 A vai lielāka skala).

A savienojuma veids (tikai SC330 modelim)

Savienojuma veids saules paneļu izvades punktiem 240 Wp.

Pievienojiet saules enerģijas lādēšanas kontrolieri saskaņā ar att. 4, lpp. 528.

Tabula 256: SC330 savienojumu shēma

Nr. Apraksts
1 Saules energijas lādēšanas kontrolieris
2 TD283 skārienekrāns (piederums)
3 Temperaturas sensors
4 Saules paneli
	Dzīvojamās zonas akumulators
	Startera akumulators (izvēles aprīkojums)

Tabula 257: Krāsu kodi

Kods Krāsa
rd sarkans
bk melns

B savienojuma veids (tikai SC330 modelim)

Savienojuma veids saules paneļu izvades punktiem 240 Wp.

Pievienojiet saules enerģijas lādēšanas kontrolieri saskaņā ar att. 5, lpp. 529.

Tabula 258: SC330 savienojumu shēma

Nr. Apraksts
1 Saules energijas lādēšanas kontrolieris
2 TD283 skārienekrāns (piederums)
3 Temperatūras sensors
4 WAGO savienojums
5 Saules paneli
	Dzīvojamās zonas akumulators
	Startera akumulators (izvēles aprikojums)

Tabula 259: Krāsu kodi

Kods Krāsa
rd sarkans
bk melns

C savienojuma veids (tikai SC480 modelim)

Pievienojiet saules enerģijas lādēšanas kontrolieri saskaņā ar att. 6, lpp. 530.

Tabula 260: SC480 savienojumu shēma

Nr. Apraksts
1 Saules energijas lādēšanas kontrolieris
2 TD283 skārienekrāns (piederums)
3 Temperatūras sensors
4 WAGO savienojums
5 Saules paneli

Nr. Apraksts
	Dzīvojamās zonas akumulators
	Startera akumulators (izvēles aprīkojums)

Tabula 261: Krāsu kodi

Kods Krāsa
rd sarkans
bk melns

D savienojuma veids (tikai SC480 modelim)

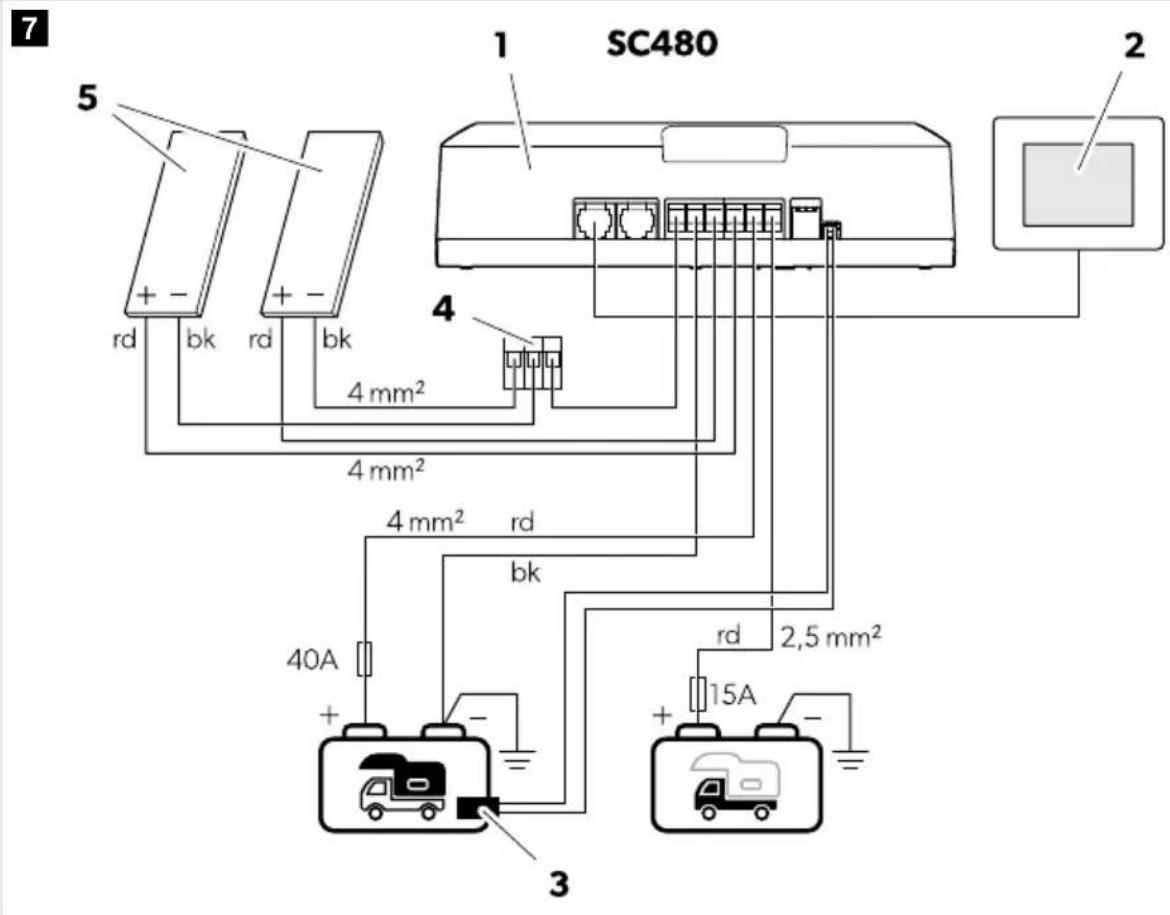

Pievienojiet saules enerģijas lādēšanas kontrolieri saskaņā ar att. 7, lpp. 531.

Tabula 262: SC480 savienojumu shēma

Nr. Apraksts
1 Saules energijas lādēšanas kontrolieris

Nr. Apraksts
2 TD283 skarienekrāns (piederums)
3 Temperatūras sensors
4 WAGO savienojums
5 Saules paneļi
	Dzīvojamās zonas akumulators
	Startera akumulators (izvēles aprīkojums)

Tabula 263: Krāsu kodi

Kods Krāsa
rd sarkans
bk melns

10 Ekspluatācija

Lādēšanas programmas iestatīšana

NEMIET VĒRĀ! Bojājumu risks

• Izmantojiet tikai norādītajam lādēšanas spriegumam piemērotus akumulatorus.
• Ar nelielu skrūvgriezi uzmanīgi pavirziet DIP slēdžus vajadzīgajā pozīcijā.

Izvēlieties izmantotajam dzīvojamās zonas akumulatoram piemērotu lādēšanas programmu, ņemot vērā akumulatora ražotāja specifikācijas, informāciju par uzlādes līknēm (skatiet nodaļu Akumulatora lādēšana, lpp. 524) un tehniskajiem datiem (skatiet nodaļu Tehniskie dati, lpp. 537). Lādēšanas laiki ir norādīti, pieņemot, ka vidējā apkārtējā temperatūra ir aptuveni 20 °C.

Pavirziet DIP slēdžus tabulā norādītajās pozīcijās, lai iestatītu lādēšanas programmu atbilstīgi dzīvojamās zonas akumulatora veidam.

Tabula 264: lādēšanas līknes konfigurēšana

DIP slēdža po-zīcija (pelēkā)	Vēlamā lādēšanas programma DIP slēdža po-zīcija (pelēkā)		Vēlamā lādēšanas programma
	Svina-gela akumulatori (14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		LiFePO4 akumulatori (14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Svina-skābes akumulatori (14,4 V)vaiAGM1 akumulatori (14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		LiFePO4 akumulatori (14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	AGM2 akumulatori (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		LiFePO4 akumulatori (14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	AGM2 akumulatori ar desulfitēšanu (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		LiFePO4 akumulatori (14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

Sistēmas darbības pārbaude

Saules enerģijas lādēšanas kontrolieris regulē uzlādi līdz diviem akumulatoriem: vienam dzīvojamās zonas akumulatoram (B1) un vienam startera akumulatoram (B2); prioritāte ir noteikta dzīvojamās zonas akumulatoram.

Dzīvojamās zonas akumulatoru sāk lādēt, kad tiek izpildīti tālāk norādītie nosacījumi.

• Pievienoto saules paneļu pievadītais spriegums ir >16 V.
• Akumulatora spriegums ir >8 V.

Dzīvojamās zonas akumulatoru lādēs, piemērojot iepriekš atlasīto lādēšanas līkni (skatīt nodaļu Lādēšanas programmas iestatīšana lpp. 532).

Startera akumulatoru sāk lādēt, kad tiek izpildīti tālāk norādītie nosacījumi.

• Dzīvojamās zonas akumulators ir papilduzlādes posmā (mainīga sprieguma lādēšana), un startera akumulatora spriegums ir <12,5 V.
• Startera akumulatora spriegums 20 min ir <11,9 V.

Visiem uzlādes posmiem ir maksimālais darbības ilgums, izņemot papilduzlādes posmu (mainīga sprieguma lādēšana), kurā nepārtraukti tiek uzraudzīts uzlādes līmenis (SoC) un vajadzības gadījumā tiek pievadīts strāvas impulss, lai nodrošinātu, ka akumulators ir 100 % uzlādēts.

1. Pārklājiet visus saules paneļus ar necaurspīdīgu audumu vai materiālu, lai novērstu enerģijas rašanās procesu.
2. Izslēdziet un atvienojiet jebkādus ārējos barošanas avotus (piemēram, akumulatoru lādētājus), ja tādi uzstādīti.
3. Mēriet akumulatoru spriegumu (1. vērtība) ar voltmetru.
4. Noņemiet pārsegus no visiem saules paneļiem. Optimālai saules paneļu darbībai nodrošiniet tiešu saules gaismu.
5. Mēriet akumulatora spriegumu (2. vērtība) ar voltmetru. Salīdziniet 2. vērtību ar iepriekšējā mērījuma 1. vērtību.
6. 2. vērtībai jābūt lielākai par 1. vērtību.

LV

1. Pārbaudiet uzlādes strāvu, izmantojot mobilo lietotni, ampērmetru vai TD283 skārienekrānu (piederums).

SunControl lietotnes lejupielāde

Saules enerģijas lādētāju var uzraudzīt un vadīt ar Bluetooth, izmantojot lietotni, ko varat instalēt saderīgā ierīcē.

Lejupielādējiet SunControl lietotni no App Store vai Google Play:

Ņemiet vērā, ka SunControl lietotne var nebūt pieejama jūsu valstī.

11 Tīrīšana un apkope

ŅEMIET VĒRĀ! Bojājumu risks

• Ierīci nedrīkst tīrīt tekošā ūdenī vai trauku mazgāšanas mašīnā.
• Tīrīšanai neizmantojiet asus vai cietus priekšmetus, abrazīvus tīrīšanas līdzekļus vai balinātāju šķīdumus, jo tie var sabojāt ierīci.

Laiku pa laikam notīriet produktu ar mitru drānu. Regulāri pārbaudiet elektroinstalāciju, lai pārliecinātos, ka tai nav izolācijas defektu, pārrāvumu vai vaļīgu savienojumu.

Drošinātāja maiņa

BRĪDINĀJUMS! Nāvējoša elektrošoka risks

Ierīces drošinātāju drīkst mainīt tikai kvalificēts speciālists.

Nomainiet drošinātāju saskaņā ar att. 8 lpp. 535. Izmantojiet komplektā iekļauto rezerves drošinātāju.

8

12 Problēmu novēršana

Problēma Cēlonis Līdzeklis
Saules energijas lādēšanas kontrolieris nedarbojas. LED indikatori neiedegas.	Vadiem, kuros plūst strāva, ir bojāta izolācija, pārrāvumi vai valīgi savienojumi.	> Pārbaudiet, vai vadiem, kuros plūst strāva, nav izolācijas defektu, pārrāvumu vai valīgu savienojumu.> Ja neizdodas atrast problēmas cēloni, sazinieties ar pilnvarotu servisa pārstāvi.
	Saules energijas sistēma nedarbojas pareizi (maza izejas jauda). Citi priekšmeti vai netīrumi blokē gaismas pieklju-vi.	> Pārliecinieties, ka nekas neaiz-sedz saules paneļus un ka tie ne-atrodas ēnā.> Pārvietojiet transportlīdzekli pie-mērotākā vietā.> Notīriet visus netīrumus.
	Saules paneļi pārkarst.	> ľaujiet saules paneļiem atdzist.

LV

Problēma Cēlonis Līdzeklis
		Pārvietojiet transportlidzekli pie-merotākā vietā.Nodrošiniet piemērotu gaisa cir-kulāciju ap saules paneļiem.
		Viens no vairākiem saules paneļiem ne-darbojas.
		Radies īsavienojums.
Saules enerģijas lādēšanas kontrolieris nedarbojas. Dzīvojamās zonas akumu-latora statusa LED indikators (B1) mirgo sarkanā krāsā.	Tikai LiFePO4 akumulatoriem. Nav pie-vienots temperatūras sensors.	Tikai LiFePO4 akumulatoriem. Pievie-nojiet temperatūras sensoru.
Saules enerģijas lādēšanas kontrolieris nedarbojas. Abi LED indikatori (B1 un B2) mirgo sarkanā krāsā.	Konstatēts ierīces drošinātāja defekts.	Ja ierīces drošinātājs ir nostrādā-jis, jo tikusi pievadīta strāva, kas pārsniedz pieļaujamo lielumu, tas ir jānomaina (skatīt nodalu Drošinātāja maiņa lpp. 534).Uzticiet drošinātaj nomainu tikai kvalificētiem darbiniekiem.

13 Atkritumu pārstrāde

Iepakojuma materiālu pārstrāde. Ja iespējams, iepakojuma materiālus izmetiet atbilstošos atkritumu šķirošanas konteineros.

Produktu pārstrāde, kuri satur iebūvētus akumulatorus, atkārtoti uzlādējamus akumulatorus vai gaismas avotus.

• Ja produktam ir iebūvēts akumulators, atkārtoti uzlādējams akumulators vai gaismas avots, to pirms utilizācijas nav nepieciešams demontēt.
• Ja vēlaties utilizēt nolietoto produktu, sazinieties ar vietējo atkritumu šķirošanas centru vai specializēto izplatītāju, lai noskaidrotu, kā to pareizi izdarīt saskaņā ar spēkā esošajiem atkritumu apsaimniekošanas noteikumiem.
• Produktu iespējams utilizēt bez maksas.

14 Garantija

Ir spēkā likumā noteiktais garantijas periods. Produkta bojājumu gadījumā sazinieties ar ražotāja filiāli savā valstī (skatiet dometic.com/dealer) vai tirgotāju.

Nosūtot ierīci remontam garantijas ietvaros, pievienojiet šādus dokumentus:

• Čeka kopiju, kurā norādīts iegādes datums;
• pretenzijas iesniegšanas iemeslu vai bojājuma aprakstu.

Ņemiet vērā, ka pašrocīgi vai neprofesionāli veikts remonts var radīt drošības riskus, un garantija var tikt anulēta.

15 Tehniskie dati

	SC330 SC480
Maksimālais saules paneļa spriegums (VoC) 32 V	==
leteicamā saules paneļa jauda 75 ... 330 Wp 110 ... 480 Wp
Dzīvojamās zonas akumulatora izvade (B1)
Nominalais spriegums 12 V
Maksimālā uzlādes strāva 20 A 30 A
Nepieciešamā minimālā akumulatora kapacitāte
Svina-skābes 60 Ah 100 Ah	|
LiFePO4 40 Ah 60 Ah
Minimālais akumulatora spriegums 8 V	==
Temperatūras regulēšana uzlādes laikā Līdz –	0,03 V/°C
Startera akumulatora izvade (B2)
Nominālais spriegums 12 V
Maksimālā uzlādes strāva	10 A
Minimālais akumulatora spriegums 8 V	==
Vispārīgi tehniskie dati
Maksimālais strāvas patēriņš gaidstāvē	ˆ 6 mA
lekšējais drošinātajs	30 A
Darbībai nepieciešamais apkārtējās temperatūras dia-pazons	-20 °C ... 50 °C
Apkārtējais relatīvais mitrums	ˆ 90 %, bez kondensāta
Izmēri	170 mm × 88 mm × 48 mm
Svars	305 g 345 g
Frekvenču josla (Wi-Fi)	2,4 GHz ISM josla (2400 ... 2484 MHz)
Radiofrekvenču izejas jauda	4 dBm (Bluetooth V5.0 Single Mode LE)

LV

	SC330 SC480
Sertifikācija

Ar šo Dometic Mobile Power Italy S.r.l. apliecina, ka SC330 un SC480 tipa radioiekārtas atbilst direktīvas 2014/53/ES prasībām. Pilns ES atbilstības deklarācijas teksts ir pieejams šajā interneta adresē: documents.dometic.com

dometic.com

JŪSU VIETĒJAIS IZPLATĪTĀJS

dometic.com/dealer

JŪSU VIETĒJAIS ATBALSTS

dometic.com/contact
