NÁVOD K OBSLUZE SC330 DOMETIC

Řídicí jednotka solárního nabíjení

Návod k montáži a obsluze.... 296

HU

Napelem töltő

8 Technický opis....279

9 Montáž....283

10 Obsluha....290

15 Technické údaje....294

1 Dôležité oznámenia

3.2 Bezpečnost' elektrického pripojenia zariadenia

NEBZPEČENSTVO! Nebezpečenstvo úrazu elektrickým prúdom

VÝSTRAHA! Nebezpečenstvo výbuchu

• Zabezpečte, aby vstupy a výstupy vzduchu zariadenia neboli zakryté.
  • Zabezpečte dobré vetranie.
  • Zariadenie nevystavujte dažd'u.

3.4 Bezpečnost' pri manipulácii s batériami

Používajte iba batérie s integrovaným systém správy batérie a batériovým balancérom.

SK

POZOR! Nebezpečenstvo poškodenia

Solárna nabíjačka nie je vhodná na reguláciu iných nabíjacích zdrojov.

Solárna nabíjačka nie je určená na nabíjanie iných typov batérií (napr. NiCd, NiMH, atd').

Solárna nabíjačka je vhodná pre:

S napätím v rozsahu 8 až 10,5 V, bude dodávaný znížený prúd každých 5 s (časový limit 4 h).

2: Fáza rekondície

S napätím v rozsahu 10,5 V až 12 V, bude dodávaný znížený prúd (časový limit 8 h).

Pred vytvorením otvorov zabezpečte, aby sa nepoškodili elektrické káble alebo iné časti vozidla vrtaním, pílením alebo pilovaním.

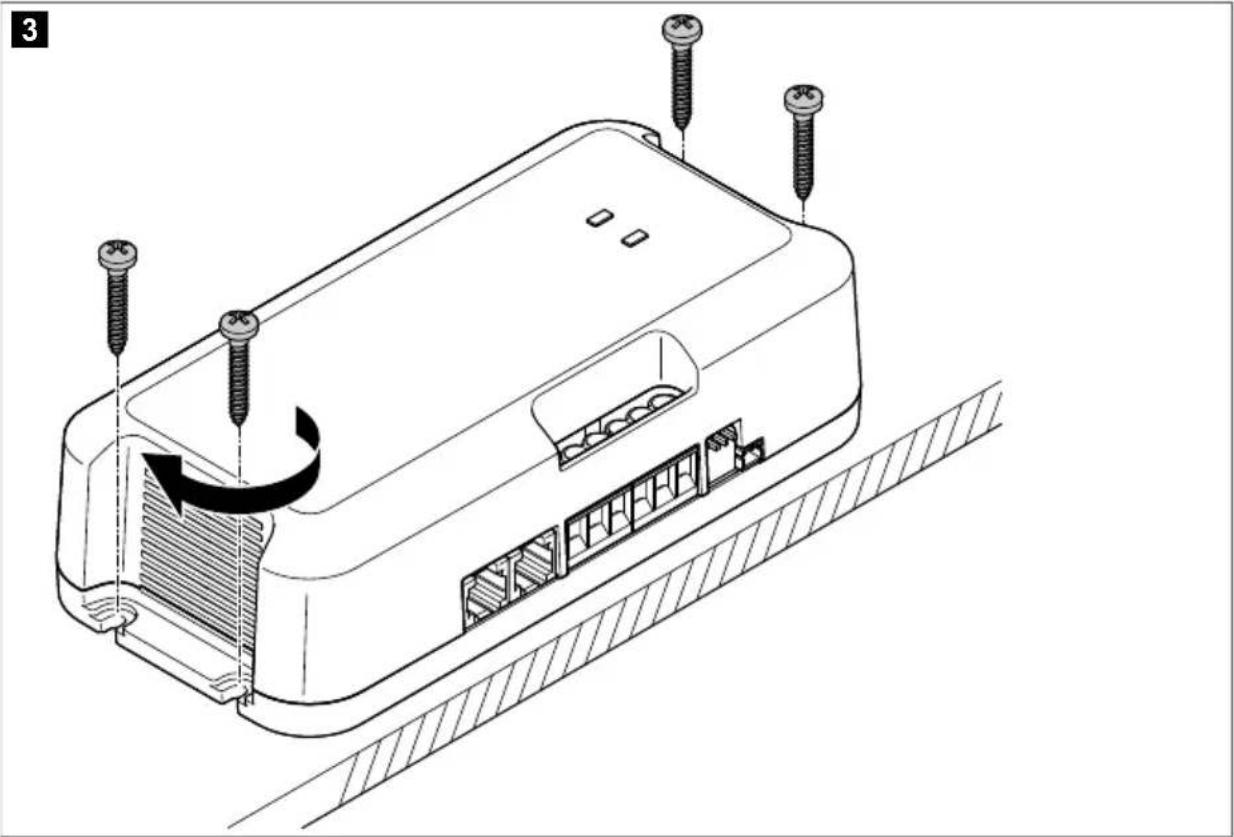

Solárnu nabíjačku namontujte so 4 dodanými skrutkami zvislo na stenu tak, aby svorky smerovali nadol.

Umiestnite poistky blízko batérií pre ochranu kábla proti skratom a možnému zhoreniu.

POZOR! Nebezpečenstvo poškodenia

Tabul'ka 143: Konfigurácia charakteristiky nabíjania

Poloha DIPspínača (šedá)	Želaný program nabíjania Poloha DIPspínača (šedá)		Želaný program nabíjania
	Olovené gélové batérie (14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		Batérie LiFePO4 (14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Oloveno-kyselinové batérie (14,4 V) aleboBatérie AGM1 (14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		Batérie LiFePO4 (14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	Batérie AGM2 (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		Batérie LiFePO4 (14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	Batérie AGM2 so sulfatáciou (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		Batérie LiFePO4 (14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

11 Čistenie a údržba

POZOR! Nebezpečenstvo poškodenia

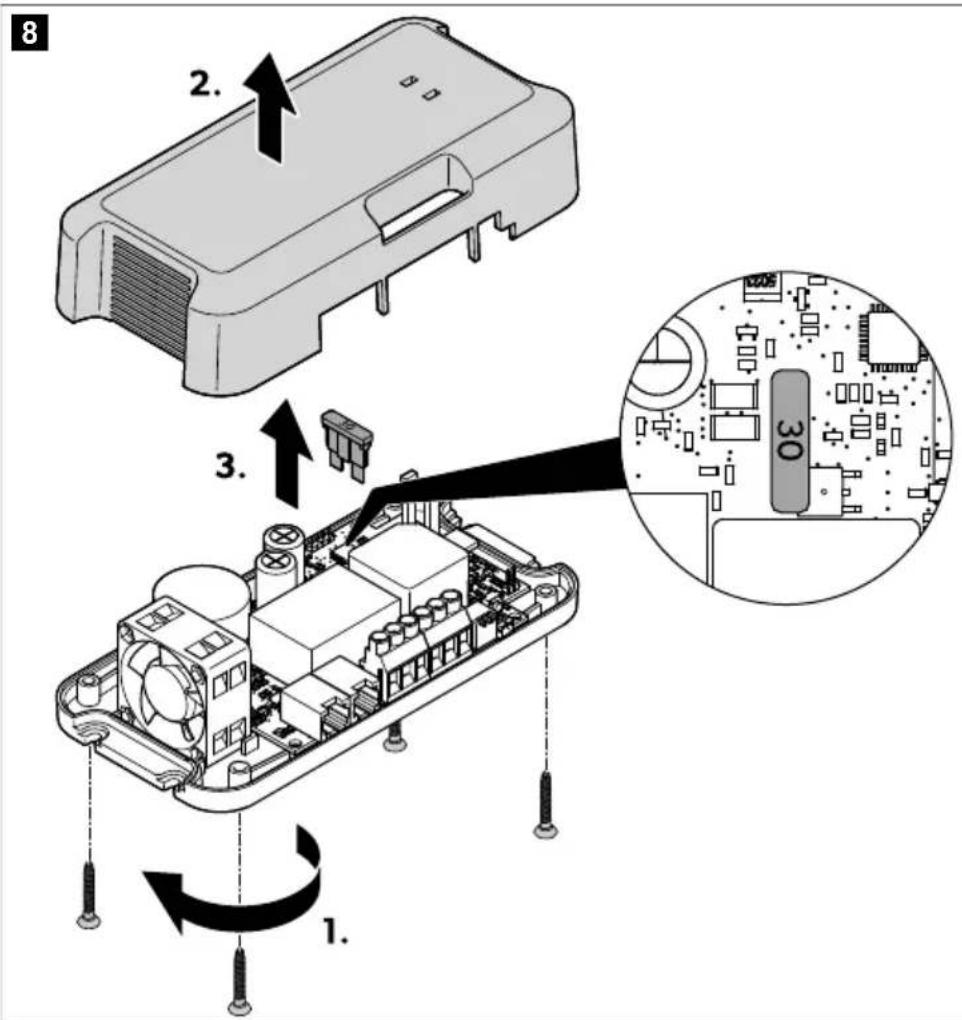

Poistku zariadenia smie vymenit' len kvalifikovaný personál.

1 Důležité poznámky....296

2 Vysvětlení symbolů....296

3 Všeobecné bezpečnostní pokyny....297

4 Cílová skupina....300

5 Obsah dodávky....300

6 Príslušenství 300

8 Technický popis.... 301

9 Instalace....305

10 Použití....312

11 Čištění a péče....313

12 Řešení problémů 314

13 Likvidace....316

14 Záruka....316

15 Technické údaje.... 316

1 Důležité poznámky

Pečlivé si prosím přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Tyto pokyny MUSÍ být uschovány v blízkosti výrobku.

Používáním výrobku tímto potvrzujete, že jste si pečlivě přečetli všechny pokyny, směrnice a varování a že rozumíte podmínkám uvedeným v tomto dokumentu a souhlasíte s ními. Souhlasíte s používáním tohoto výrobku pouze k určeněmu účelu a použití a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřečtele a nebudele dodržovat zde uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho výrobku nebo poškození jiného majetku v okolí. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace může být předmětem změn a aktualizací. Aktuální informace o výrobku naleznete na adrese documents.dometic.com.

2 Vysvětlení symbolů

NEBEZPEČÍ!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, bude mít za následek smrt nebo vážné zranění.

VÝSTRAHA!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek smrt nebo vážné zranění.

UPOZORNĚNÍ!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek lehké nebo středně těžké zranění.

POZOR!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek majetkové škody.

3 Všeobecné bezpečnostní pokyny

Dodržujte také bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autorizovanými servisy.

VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem

• Instalaci a odstranění přístroje smějí provádět pouze kvalifikovaní pracovníci.
  • V případě, že je přístroj viditelně poškozen, nesmíte ho používat.
• Pokud je přívodní kabel tohoto zařízení poškozen, musí být vyměněn, aby se předešlo nebezpečí.
• Opravy tohoto přístroje smějí provádět pouze kvalifikovaní pracovníci. Nesprávné opravy mohou způsobit značné nebezpečí.
  • V případě demontáže přístroje: Odpojte veškerá připojení. Zajistěte, aby byly všechny vstupy a výstupy odpojeny od napětí.
• Přístroj nepoužívejte ve vlhkém prostředí ani jej neponořujte do žádné kapaliny. Uchovávejte na suchém místě.
• Používejte pouze výrobcem doporučené příslušenství.
• Nijak neupravujte ani nepřizpůsobujte žádnou ze součástí.
• Odpojte přístroj od elektrického napájení:
  před každým čištěním a údržbou,
  po každém použití,
  před výměnou pojistek.
  Před prováděním elektrických svářečských prací nebo prací na elektrickém systému

VÝSTRAHA! Nebezpečí ohrožení zdraví

• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohledem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozuměly souvisejícím nebezpečím.
• Elektrické přístroje nejsou hračky pro děti! Výrobek vždy ukládejte a používejte mimo dosah velmi malých dětí.
• Děti musejí být pod dohledem tak, aby si se zařízením nehrály.
• Čištění a běžnou údržbu nesmějí provádět děti bez dozoru.

POZOR! Nebezpečí poškození

• Před uvedením do provozu porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
• Zajistěte, aby jiné předměty nemohly způsobit zkrat kontaktů přístroje.
• Dávejte pozor, aby nikdy nedošlo ke vzájemnému kontaktu záporného a kladného pólu.

3.1 Bezpečná instalace spotřebiče

NEBEZPEČÍ! Nebezpečí výbuchu

Nemontujte zařízení v oblastech, ve kterých hrozí nebezpečí exploze plynu nebo prachu.

VÝSTRAHA! Riziko zranění

• Přístroj musí být instalován a upevněn tak, aby nemohl spadnout.
• Při umistování přístroje se ujistěte, že všechny kabely jsou řádně zajištěny, aby se předešlo jakémukoli nebezpečí zakopnutí.

POZOR! Nebezpečí poškození

• Zařízení neumistujte do blízkosti zdrojů tepla (topných těles, přímého slunečního záření, plynových sporáků apod.).
• Přístroj instalujte na suchém místě, chráněném před stříkající vodou.

3.2 Bezpečnost při elektrickém připojování přístroje

NEBEZPEČÍ! Nebezpečí usmrcení elektrickým proudem

Pokud pracujete na elektrických zařízeních zajistěte, aby byla na blízku další osoba, která vám může v nouzovém případě pomoci.

VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem

• Dodržujte doporučené průřezy kabelů.
• Kabely položte tak, aby nemohly být poškozeny dveřmi nebo kapotou. Přivřené kabely mohou mít za následek životu nebezpečné úrazy.

POZOR! Nebezpečí poškození

• Používejte trubky nebo průchodky kabelů, pokud musíte vést kabely plechovými stěnami nebo jinými stěnami s ostrými hranami.
• Nepokládejte kabely volně nebo ostře zalomené.
• Upevněte kabely bezpečně.
• Netahejte za rozvody a vodiče.

3.3 Bezpečné použití spotřebiče

VÝSTRAHA! Nebezpečí výbuchu

• Používejte přístroj výhradně v uzavřených dobře větraných prostorách.
• Nepoužívejte zařízení za následujících podmínek: slané, vlhké nebo mokré prostředí, blízkost agresivních výparů, blízkost hořlavých materiálů, oblasti ohrožené explozí.

VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem

• Pamatujte, že části zařízení mohou vést napětí, i když je pojistka spálená.
• Neodpojujte žádné kabely, dokud je přístroj ještě v provozu.

POZOR! Nebezpečí poškození

• Dbejte na to, aby nedošlo k zakrytí vstupů a výstupů vzduchu přístroje.
  • Zajistěte dobrou ventilaci.
• Přístroj nesmí být vystaven dešti.

3.4 Bezpečnost při manipulaci s bateriemi

VÝSTRAHA! Riziko zranění

• Baterie mohou obsahovat agresivní a leptavé kyseliny. Zabraňte jakémukoliv tělesnému kontaktu s kapalinou z baterie. Potřísníte-li si kůži kapalinou z baterie, příslušnou část těla si důkladně omyjte vodou. Při úrazu způsobeném kyselinou ihned vyhledejte lékaře.
• Při práci s bateriemi na sobě nesmíte mít žádné kovové předměty, jako jsou hodinky nebo prsteny. Olověné baterie s elektrolytem mohou generovat zkratové proudy, které mohou způsobit závažné úrazy.
• Používejte pouze izolované nářadí.
• Při práci s bateriemi používejte ochranné brýle a ochranný oděv. Při práci s bateriemi se nedotýkejte očí.

• Nikdy se nepokoušejte nabíjet zmrzlou nebo vadnou baterii. V tomto případě umístěte baterii namísto chráněné před mrazem a vyčkejte, dokud se baterie nepřizpůsobí okolní teplotě. Potom spustěte proces nabíjení.
  • V blízkosti motoru nebo baterie nekuřte, nepoužívejte otevřený oheň ani nezpůsobujte jiskření.

POZOR! Nebezpečí poškození

• Používejte výhradně dobíjecí baterie.
• Zabraňte pádu kovových součástí na baterii. Mohlo by dojít k jiskření nebo ke zkratování baterie a jiných elektrických součástí.
• Při připojování baterie dbejte na správnou polaritu.
• Dodržujte návody výrobce baterie a výrobce zařízení, nebo výrobce vozidla, ve kterém jsou baterie používány.
• Pokud je nutné baterii vyjmout, nejprve odpojte zemnicí přípojku. Odpojte od baterie všechny přípojky a všechny spotřebiče dříve, než baterii vyjmete.
• Skladujte jen plně nabité baterie. Uložené baterie pravidelně dobíjejte.
• Nepřenášejte baterii za její svorky.

Bezpečnostní opatření při manipulaci s lithiovými bateriemi

UPOZORNĚNÍ! Riziko zranění

Používejte pouze akumulátory s integrovaným systém řízení a sledování stavu akumulátoru a vyvažováním článků.

CS

POZOR! Nebezpečí poškození

• Baterii instalujte pouze v prostředí s okolní teplotou nejméně 0 °C.
• Vyvarujte se hlubokého vybíjení baterií.

Bezpečnostní opatření při manipulaci s olověnými akumulátory

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví

Kapalina s obsahem vody a kyseliny uvnitř baterie se může odpařovat a být příčinou kyselého zápachu. Používejte baterie pouze na dobře větraném místě.

POZOR! Nebezpečí poškození

• Baterie není utěsněná. Neotáčejte baterii na bok ani vzhůru nohama. Umístěte baterii na vodorovný povrch.
• U otevřených olověných baterií pravidelně kontrolujte hladinu kyseliny.
• Hluboce vybité olověné akumulátory ihned nabijte, aby nedošlo k jejich sulfataci.

4 Cílová skupina

Elektrické napájení musí být připojeno kvalifikovaným elektrikářem, který prokázal dovednosti a znalosti týkající se konstrukce a provozu elektrických zařízení a instalací a který je obeznámen s platnými předpisy země, v níž má být zařízení instalováno a/nebo používáno, a který prošel bezpečnostním školením, aby dokázal rozpoznat příslušná nebezpečí a vyhnout se jim.

5 Obsah dodávky

Popis Množství

Řídicí jednotka solárního nabíjení 1
Snímač teploty 1
Náhradní pojistka (30 A) 1
Konektor WAGO SC330: 1
	SC480: 2
Montážní šroub 4
Stručný návod k obsluze 1
Návod k montáži a obsluze (pouze v digitální podobě) 1

6 Příslušenství

Popis Č. výr.

Dotykový displej TD283 9620013272

7 Určené použití

Řídicí jednotka solárního nabíjení je určena k zajištění správného nabíjecího napětí domovní baterie při nabíjení solárními panely pomocí mikroprocesorem řízených nabíjecích programů IUOU a k ochraně baterie před přepětím anebo hlubokým vybitím.

Řídicí jednotka solárního nabíjení navíc zajišťuje dostatečný stav nabití startovací baterie, umožňující nastartování motoru.

Tato řídicí jednotka je určena pouze k ovládání solárních panelů.

Řídicí jednotka solárního nabíjení se nehodí k řízení jiných nabíjecích zdrojů.

Řídicí jednotka solárního nabíjení je určena k nabíjení následujících typů baterií:

• Olověné baterie
• Olověné gelové baterie
  • Baterie AGM (se skelným vláknem)
• Baterie LiFePO4

Řídicí jednotka solárního nabíjení není určena k nabíjení jiných typů baterií (např. NiCd, NiMH atd.).

Rídicí jednotka solárního nabíjení se hodí pro:

• Instalace v rekreačních vozidlech
• Stacionární nebo mobilní použití
• Použití v interiéru

Řídicí jednotka solárního nabíjení se nehodí pro:

• Sítový provoz
• Venkovní použití

Energetický výkon připojených solárních panelů nesmí překročit maximální výkon uvedený v technických specifikacích.

Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s tímto návodem.

Tento návod poskytuje informace, které jsou nezbytné pro řádnou instalaci a/nebo provoz výrobku. Nedostatečná instalace a/nebo nesprávný provoz či údržba povedou k neuspokojivému výkonu a možné závadě.

Výrobce nepřejímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:

• Nesprávné sestavení nebo připojení včetně nadměrného napětí
• Nesprávná údržba nebo použití jiných náhradních dílů než původních dílů dodaných výrobcem
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu.

Společnost Dometic si vyhrazuje právo změnit vzhled a specifikace výrobku.

8 Technický popis

Obecný popis

Funkce řídicí jednotky solárního nabíjení:

cs

• Mikroprocesorem řízené, teplotně kompenzované nabíjecí programy IUOU pro různé typy baterií
• Sledování maximálního špičkového výkonu (MPPT)
• Připojení Bluetooth pro zobrazení dat a funkcí v mobilní aplikaci

Ochranné mechanismy řídicí jednotky solárního nabíjení:

• Vysokonapěťová ochrana
• Nízkonapěťová ochrana
• Vysokoteplotní ochrana
- Nízkoteplotní ochrana (pouze baterie LiFePO4 s připojeným snímačem teploty)
- Ochrana proti přebití baterie (pouze s připojeným snímačem teploty)
• Ochrana proti zpětnému proudu
- Ochrana proti zkratu
- Ochrana proti přepólování vstupů solárních panelů

Teplotní snímač monitoruje teplotu baterie během procesu nabíjení a podle toho řídí a upravuje nabíjecí napětí.

Řídicí jednotku solárního nabíjení lze přizpůsobit různým typům domovní baterie pomocí přepínačů DIP.

Volitelně Ize připojit dotykový displej TD283 (příslušenství), umožňující zobrazování externích údajů a průběhu nabíjení.

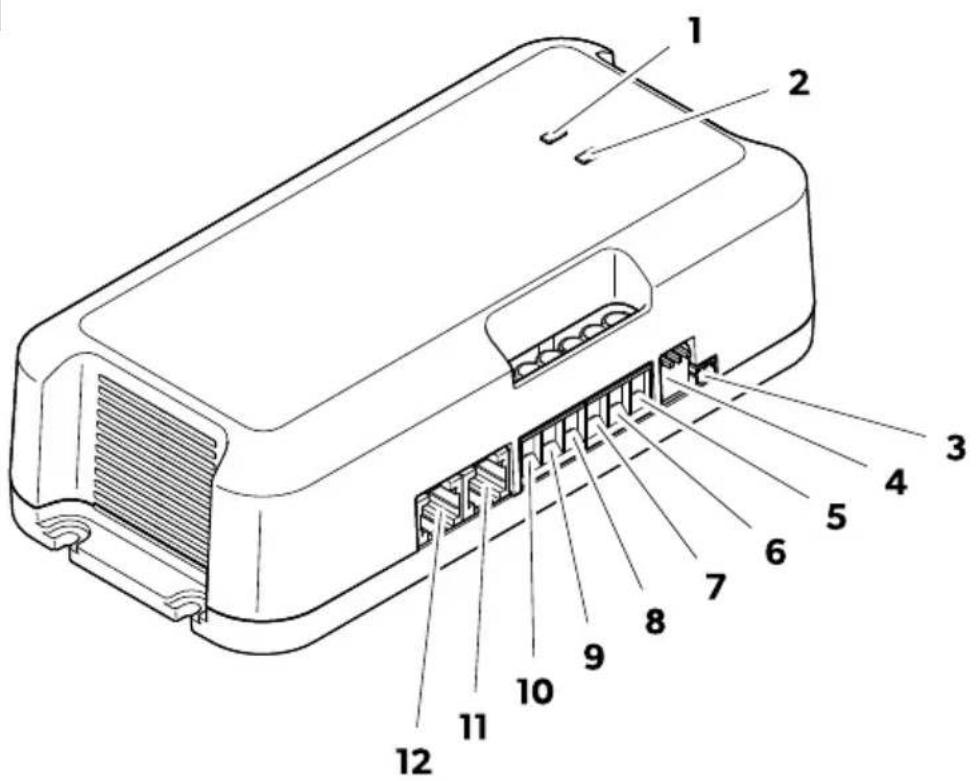

Přípojky a ovládací prvky

1

Tabulka 144: Přípojky a ovládací prvky

Č. Popis
1 Kontrolka stavu domovní baterie (B1)
2 Kontrolka stavu startovací baterie (B2)
3 Přípojka teplotního snímače
4 Přepínače DIP pro nastavení typu domovní baterie
5 Připojení ke kladnému pólu startovací baterie
6 Připojení ke kladnému pólu domovní baterie
7 Připojení ke kladnému pólu solárního panelu 1
8 Připojení ke kladnému pólu solárního panelu 2
9 Připojení k zápornému pólu domovní baterie
10 Připojení k zápornému pólu solárních panelů
11 Připojení k dotykovému displeji TD283 (příslušenství) nebo sběrnici CI
12 Připojení k dotykovému displeji TD283 (příslušenství) nebo sběrnici CI

Kontrolky LED

Tabulka 145: Kontrolky LED

LED: Stav Popis
	Zapnuto Plně nabité baterie (100 %)zelená
	Blikající Proces nabíjení
oranžová Blikající Proces nabíjení, napětí < 12 V
červená Blikající Chyba (viz kapitolu Řešení problémů na stránce 314.)

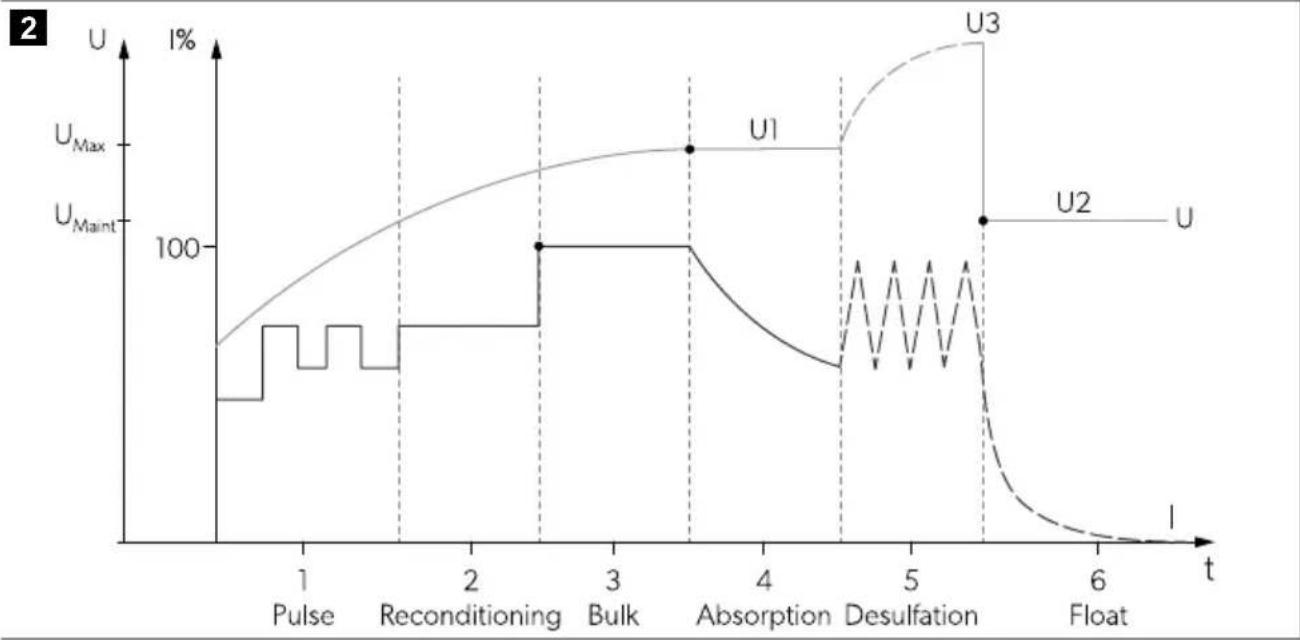

Funkce nabíjení baterie

Hlavní nabíjecí cyklus domovní baterie se spustí poté, co její napětí poklesne pod obnovovací napětí.

Hlavní nabíjecí cyklus startovací baterie se spustí v následujících situacích:

• Po poklesu pod nízké obnovovací napětí startovací baterie (nezohledňuje se fáze nabíjení domovní baterie.)
• Po poklesu pod obnovovací napětí startovací baterie, když se domovní baterie nachází ve fázi trvalého udržovacího dobíjení (Float).

S napětím 8 až 10,5 V bude každých 5 s dodáván snížený proud (časový limit 4 h).

2: Oživovací (rekondiční) fáze

S napětím 10,5 V až 12 V bude dodáván snížený proud (časový limit 8 h).

3: Fáze konstantního proudu (Bulk)

Domovní baterie (B1): S napětím mezi 12 V a U1 (maximální napětí zvolené nabíjecí křivky) bude dodáván maximální proud: Maximální dodávaný proud závisí na výkonu instalovaných solárních panelů (Wp) a použité řídící jednotce solárního nabíjení:

• SC330: 20 A
• SC480: 30 A

Startovací baterie (B2): S napětím 12 V až 14,2 V bude dodáván maximální proud 10 A.

4: Fáze konstantního napětí (Absorpce)

Domovní baterie (B1): S napětím rovnajícím se U1 (maximální napětí vybrané křivky nabíjení) bude dodáváno konstantní napětí odpovídající U1. Dodávaný proud se sníží, jakmile se zvýší stav nabití baterie (SoC). Fáze konstantního napětí je omezena v závislosti na zvoleném nabíjecím programu (viz kapitolu Nastavení programu nabíjení na stránce 312.)

Startovací baterie (B2): Konstantní napětí 14,2 V bude dodáváno po dobu 15 min.

POZNÁMKA Pouze pro baterie AGM2, pokud je zvolen program nabíjení (viz kapitolu Nastavení progra mu nabíjení na stránce 312.)

Domovní baterie (B1): Proudové impulzy při zvýšení napětí baterie na U3 odstraňují sulfát z olověných desek baterie a obnovují její kapacitu. Tato fáze se ukončí po dosažení U3 (časový limit 2 h).

6: Fáze trvalého udržovacího dobíjení (Float).

Domovní baterie (B1): Fáze trvalého udržovacího dobíjení udržuje konstantní napětí (U2), související se zvolenou nabíjecí křivkou. Jakmile napětí baterie klesne na určitou hodnotu, zařízení opět přejde do fáze konstantního proudu.

Snímač teploty

Rídicí jednotka solárního nabíjení po připojení snímače teploty upraví nabíjecí napětí (pro olověné baterie) nebo nabíjecí proud (pro baterie LiFePO4) podle naměřené teploty na baterii.

U olověných baterií: Bez připojeného snímače teploty nebo v případě defektního snímače se nabíjecí napětí odvozuje od hodnoty 20 °C.

U baterií LiFePO4: Rídicí jednotka solárního nabíjení nefunguje bez připojeného snímače teploty.

9 Instalace

Místo montáže

Při výběru místa instalace dodržujte následující pokyny:

• Zařízení instalujte v blízkosti baterií, aby byl připojovací kabel baterií co nejkratší.
• Ujistěte se, že je montážní plocha pevná a rovná.
• Zvolte místo, které je dobře větrané a chráněné před vlhkostí i prachem.
• Dodržujte vzdálenost 10 cm na všechny strany kolem zařízení.

Montáž řídicí jednotky solárního nabíjení

POZOR! Nebezpečí poškození

Před vrtáním otvorů se ujistěte, že vrtáním, řezáním nebo pilováním nemůže dojít k poškození elektrických kabelů nebo jiných částí vozidla.

Rídicí jednotku solárního nabíjení připevněte 4 dodanými šrouby ve svislé poloze na stěnu tak, aby její terminály směřovaly dolů.

Připojení řídici jednotky solárního nabíjení

VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem

• Během instalace zcela zakryjte všechny solární panely neprůhledným materiálem, abyste zabránili vzniku elektriny.
• Dodržujte doporučené průřezy kabelů, délky kabelů a hodnotu pojistky.

UPOZORNĚNÍ! Nebezpečí požáru

Pojistky umístěte v blízkosti baterií, abyste kabely ochránili před zkratem a možným spálením.

POZOR! Nebezpečí poškození

• Dávejte pozor, abyste nezaměnili polaritu.
• Nepřipojujte záporný pól solárního panelu k uzemnění (šasi vozidla). Pro připojení k zápornému pólu solárních panelů vždy používejte terminál řídící jednotky solárního nabíjení.

Při připojování řídící jednotky solárního nabíjení dodržujte následující pokyny:

• Pred připojením solárních panelů připojte domovní baterii.
• Nepoužívejte koncovky. Odizolujte konce kabelu na 10 mm.
• Připojte několik solárních panelů pouze paralelně a do jmenovitého výkonu řídicí jednotky solárního nabíjení.
• V případě dvou nebo více baterií je přípustné paralelní zapojení, pokud jsou baterie stejného typu, kapacity a stáří. Připojte baterie diagonálně.
• Pro zajištění měření vnitřní teploty baterie připojte dodaný snímač teploty k zápornému pólu domovní baterie.

- Používejte vhodné měřicí přístroje:

Multimetr pro měření stejnosměrného napětí, 200 V nebo automatické měřítko

Amperometrická svorka s prímým měřením (100 A stupnice nebo vyšší)

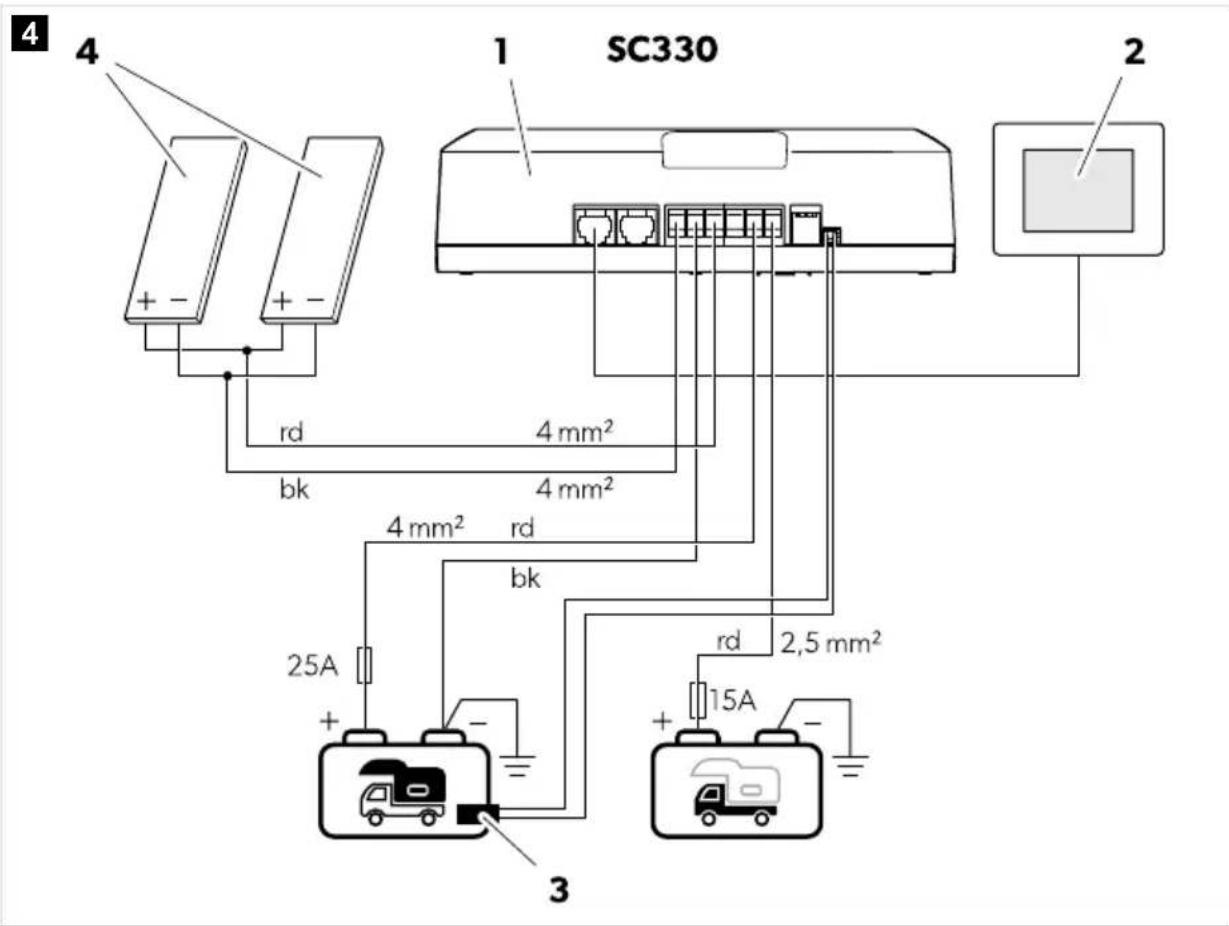

Varianta připojení A (pouze SC330)

Varianta připojení pro výstupy solárních panelů Ő 240 Wp.

Při připojování řídicí jednotky solárního nabíjení postupujte podle obrázku obr. 4 na stránce 307.

4 SC330 1 2 4 mm² 4 mm² rk bk 4 mm² rk 25A 3 rd 2,5 mm² 15A + - + + + + + + + + + 4

Tabulka 146: Schéma zapojení modelu SC330

Č. Popis
1 Řídicí jednotka solárního nabíjení
2 Dotykový displej TD283 (příslušenství)
3 Snímač teploty
4 Solární panel(y)
	Domovní baterie

cs

Č. Popis
	Startovací baterie (volitelná)

Tabulka 147: Barevné rozlišení

Kód Barva („Colour“)
rd červená
bk černá

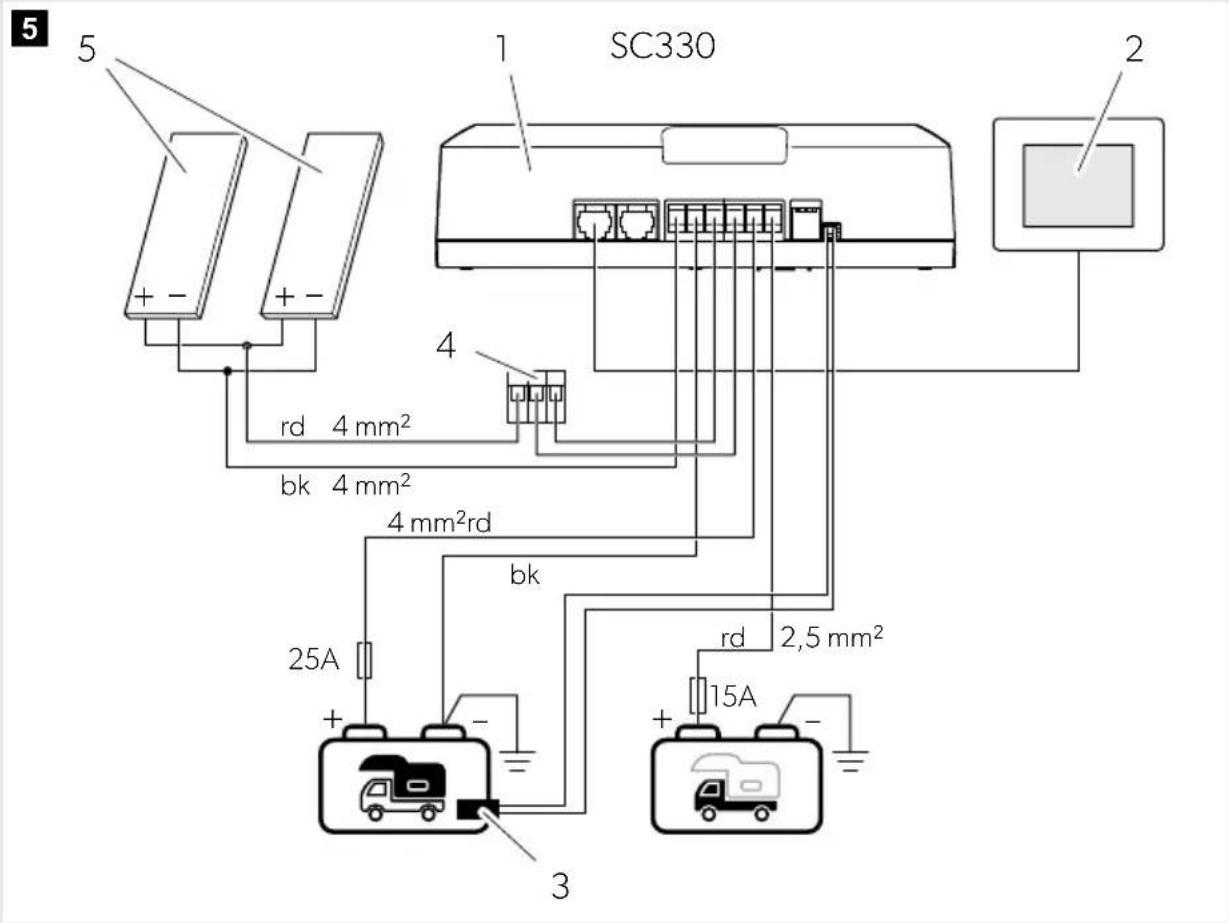

Varianta připojení B (pouze SC330)

Varianta připojení pro výstupy solárních panelů 0' 240 Wp.

Při připojování řídicí jednotky solárního nabíjení postupujte podle obrázku obr. 5 na stránce 308.

5 SC330 1 2 + - + - 4 rd 4 mm² bk 4 mm² 4 mm²rd bk 25A + - 3 rd 2,5 mm² 15A + -

Tabulka 148: Schéma zapojení modelu SC330

Č. Popis
1 Řídicí jednotka solárního nabíjení
2 Dotykový displej TD283 (příslušenství)

Č. Popis
3 Snímač teploty
4 Konektor WAGO
5 Solární panel(y)
		Domovní baterie
		Startovací baterie (volitelná)

Tabulka 149: Barevné rozlišení

Kód Barva („Colour“)
rd červená
bk černá

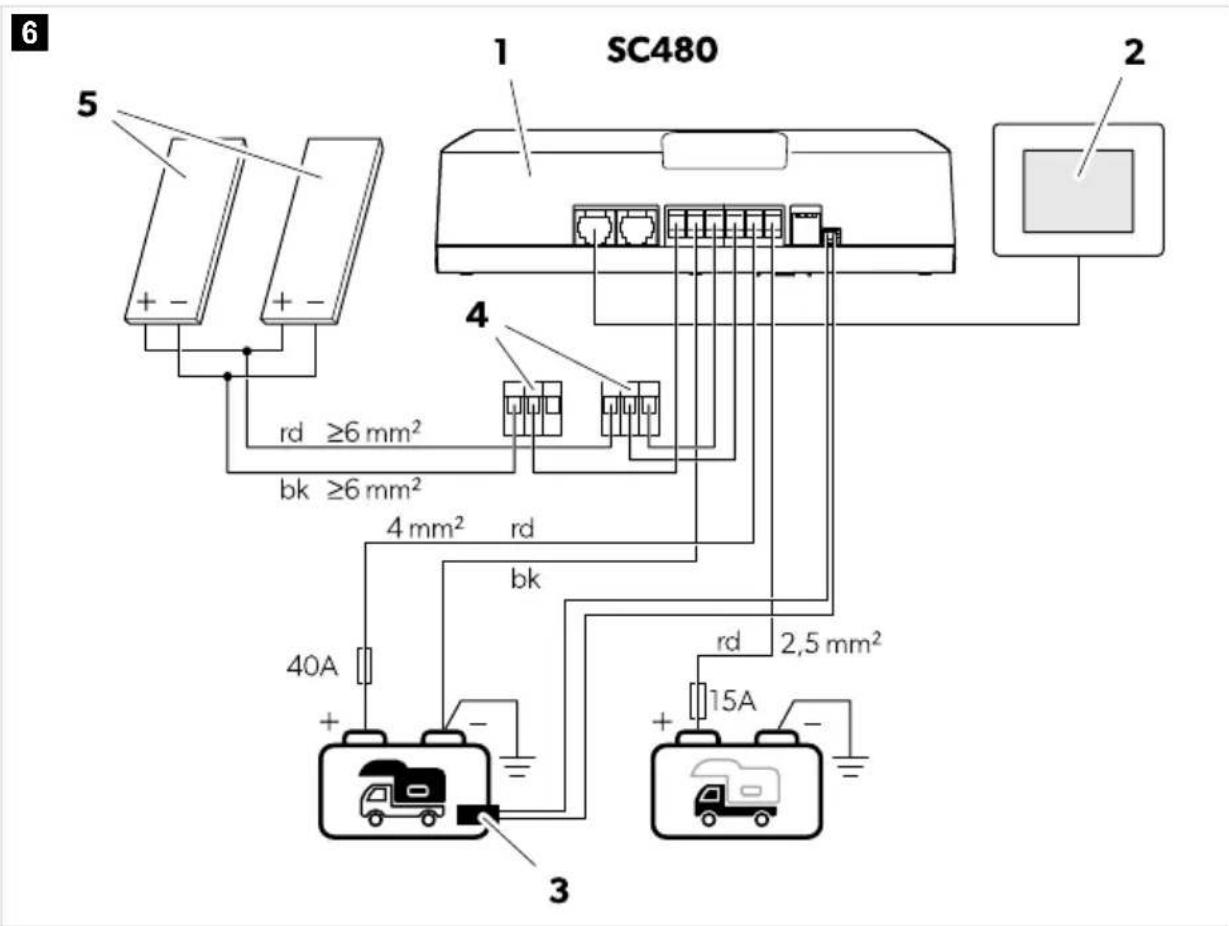

Varianta připojení C (pouze SC480)

Při připojování řídicí jednotky solárního nabíjení postupujte podle obrázku obr. 6 na stránce 309.

6 1 SC480 2 5 + - + - 4 rd ≥6 mm² bk ≥6 mm² 4 mm² rd bk 40A + - 3 rd 2,5 mm² 15A + -

Tabulka 150: Schéma zapojení modelu SC480

Č. Popis
1 Řídicí jednotka solárního nabíjení
2 Dotykový displej TD283 (příslušenství)
3 Snímač teploty
4 Konektor WAGO
5 Solární panel(y)
	Domovní baterie
	Startovací baterie (volitelná)

Tabulka 151: Barevné rozlišení

Kód Barva („Colour“)
rd červená
bk černá

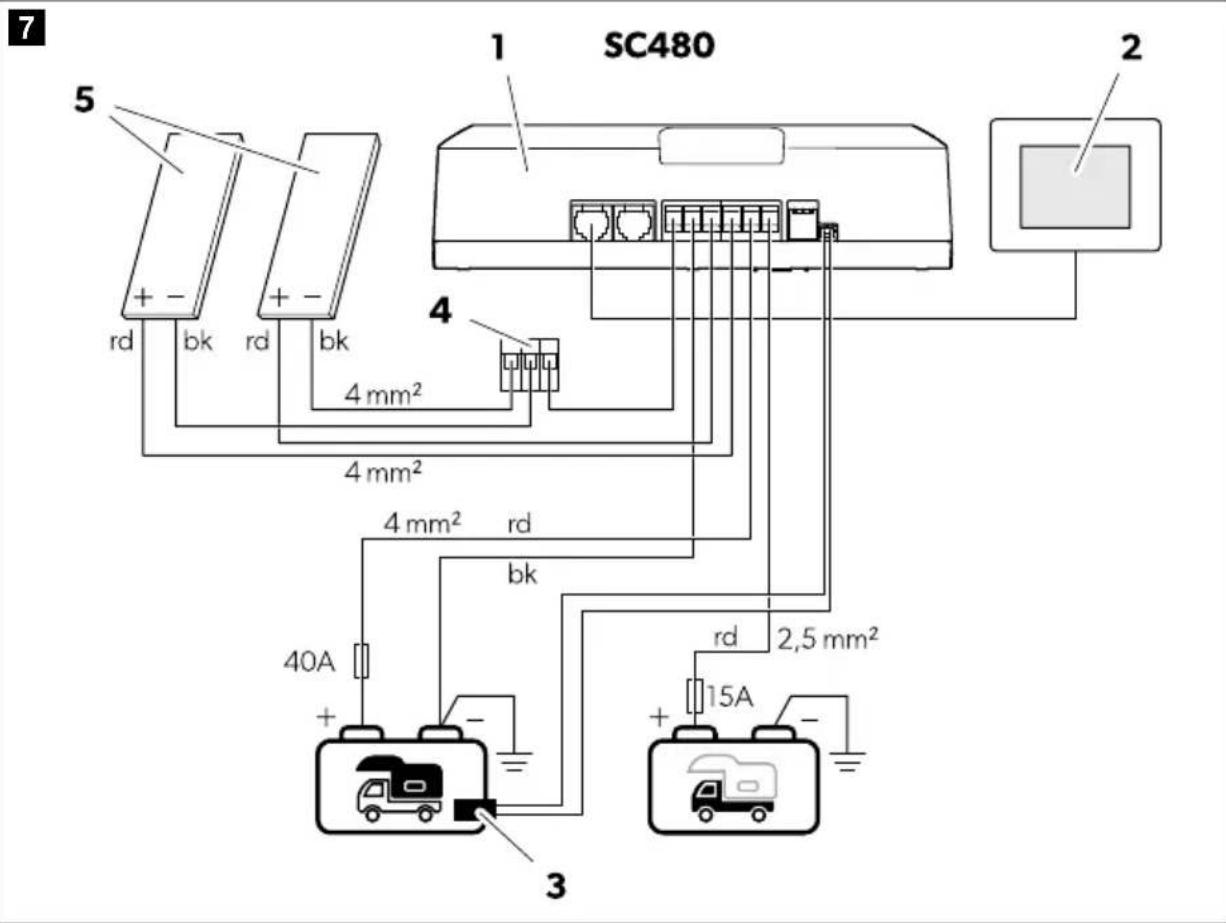

Varianta připojení D (pouze SC480)

Při připojování řídící jednotky solárního nabíjení postupujte podle obrázku obr. 7 na stránce 311.

7 5 1 SC480 2 + - bk rd bk 4 mm² 4 mm² 4 4 mm² rd bk 40A + - 3 rd 2,5 mm² 15A + -

Tabulka 152: Schéma zapojení modelu SC480

Č. Popis
1 Řídicí jednotka solárního nabíjení
2 Dotykový displej TD283 (příslušenství)
3 Snímač teploty
4 Konektor WAGO
5 Solární panel(y)
	Domovní baterie
	Startovací baterie (volitelná)

Tabulka 153: Barevné rozlišení

Kód Barva („Colour“)
rd červená
bk černá

10 Použití

Nastavení programu nabíjení

POZOR! Nebezpečí poškození

• Používejte pouze baterie vhodné pro dané nabíjecí napětí.
• Pomocí malého šroubováku opatrně nastavte přepínače DIP do požadované polohy.

Zvolte nabíjecí program vhodný pro typ použité domovní baterie na základě údajů výrobce baterie, informací o nabíjecích křivkách (viz kapitolu Funkce nabíjení baterie na stránce 303) a technických údajů (viz kapitolu Technické údaje na stránce 316.) Uvedené doby nabíjení platí pro průměrnou okolní teplotu 20 °C.

Posunutím přepínačů DIP do polohy uvedené v tabulce níže nastavte nabíjecí program pro příslušný typ do-movní baterie.

Tabulka 154: Konfigurace křivky nabíjení

Pozice přepína-če DIP (šedá)	Požadovaný program nabíjení Pozice přepína-če DIP (šedá)		Požadovaný program nabíjení
	Olověné gelové baterie (14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		Baterie LiFePO4 (14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Olověné baterie s elektrolytem (14,4 V) neboBaterie AGM1 (14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		Baterie LiFePO4 (14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	Baterie AGM2 (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		Baterie LiFePO4 (14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	Baterie AGM2 s desulfatací (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		Baterie LiFePO4 (14,5 V)U1: 14,5 V (30 ... 90 min)U2: –

Provedení kontroly provozu systému

Rídicí jednotka solárního nabíjení reguluje nabíjení až dvou baterií: Jedna domovní baterie (B1) a jedna startovací baterie (B2) s přednostním nabíjením domovní baterie.

Domovní baterie se bude nabíjet za následujících podmínek:

• Připojené solární panely dodávají napětí >16 V.
• Napětí baterie je >8 V.

Domovní baterie se bude nabíjet se zvolenou nabíjecí křivkou (viz kapitolu Nastavení programu nabíjení na stránce 312.)

Startovací baterie se bude nabíjet za následujících podmínek:

• Domovní baterie je ve fázi trvalého udržovacího nabíjení (float) a startovací baterie má napětí <12,5 V.
• Startovací baterie má napětí <11,9 V po 20 min.

Každá fáze nabíjení má stanovenou maximální dobu provozu s výjimkou fáze udržovacího nabíjení (float), která neustále sleduje stav nabití (SoC) a v případě potřeby dodává impulzní proud, aby udržovala baterii 100 % nabitou.

1. Všechny solární panely zakryjte neprühlednou látkou nebo materiálem, abyste zabránili výrobě elektriny.
2. Vypněte a odpojte všechny další pomocné zdroje napájení (např. nabíječky baterií), jsou-li instalovány.
3. Voltmetrem změřte napětí baterií (hodnotu 1).
4. Odstraňte překrytí všech solárních panelů. Pro optimální výkon solárních panelů zajistěte osvit přímým slunečním zářením.
5. Voltmetrem změřte napětí baterií (hodnotu 2). Porovnejte hodnotu 2 s hodnotou 1 předchozího měření. Hodnota 2 by měla být vyšší než hodnota 1.
6. Zkontrolujte nabíjecí proud pomocí mobilní aplikace, ampérmetru, případně prostřednictvím dotykového displeje TD283 (příslušenství).

Stažení aplikace SunControl

Rídicí jednotku solárního nabíjení lze sledovat a ovládat pomocí Bluetooth prostřednictvím aplikace, kterou můžete nainstalovat na kompatibilní zařízení.

Stáhněte si SunControl z obchodu App Store nebo Google Play.

Upozorňujeme, že aplikace SunControl nemusí být ve vaší zemi dostupná.

11 Čištění a péče

POZOR! Nebezpečí poškození

• Nikdy nečistěte přístroj pod tekoucí vodou nebo ve vodní lázni.
• K čištění nepoužívejte žádné ostré nebo tvrdé předměty, čisticí písky nebo bělidlo, protože mohou přístroj poškodit.

Příležitostně vyčistěte výrobek zvlhčenou utěrkou.

cs

Pravidelně kontrolujte kabely nebo vodiče pod napětím, zda na nich není patrné poškození izolace, nejsou nalomené nebo se neuvolnilo jejich připojení.

Výměna pojistky

VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem

Pojistku přístroje smí měnit pouze kvalifikovaný personál.

Vyměňte pojistku podle vyobrazení obr. 8 na stránce 314. Použijte dodanou náhradní pojistku.

8 2. 3. 1. 30

12 Řešení problémů

Porucha Možná příčina Návrh řešení
Řídící jednotka solárního nabíjení ne-funguje. Kontrolky LED se nerozsvítí.	Vadná izolace, přerušené nebo uvol-něné připojení kabelů pod napětím.	> Pravidelně kontrolujte kabely pod napětím, zda na nich není patrné poškození izolace, zda nejsou nalomené nebo se neu-volnilo jejich připojení.
		Pokud nemůžete chybu najít, obraťte se na autorizovaného servisního zástupce.
		Solární systém nefunguje správně (nízký výkon). Předměty nebo nečistoty blokují světlo.
		Přehřívání solárních panelů.
		Jeden solární panel v soustavě selhal.
		Byl vytvořen zkrat.
Řídící jednotka solárního nabíjení nefunguje. Kontrolka stavu domovní baterie (B1) bliká červeně.		Pouze u baterií LiFePO4: Není připojen snímač teploty.
Řídící jednotka solárního nabíjení nefunguje. Dvě kontrolky (B1 a B2) blikají červeně.		Vadná pojistka přístroje.

13 Likvidace

Recyklace obalového materiálu: Obalový materiál likvidujte v odpadu určeném k recyklaci.

Recyklace výrobků s nevyměnitelnými bateriemi, dobíjecími bateriemi nebo světelnými zdroji:

• Pokud výrobek obsahuje nevyměnitelné baterie, dobíjecí baterie nebo světelné zdroje, nemusíte je před likvidací odstraňovat.
• Pokud budete chtít výrobek definitivně zlikvidovat, informace o příslušném postupu v souladu s platnými předpisy pro likvidaci vám sdělí místní recyklační středisko nebo specializovaný prodejce.
  • Výrobek lze bezplatně zlikvidovat.

14 Záruka

Na výrobek je poskytována záruka v soadu s platnými zákony. Pokud je výrobek vadný, kontaktujte pobočku výrobce ve vaší zemi nebo svého prodejce (viz dometic.com/dealer).

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• kopii účtenky s datem zakoupení,
• uvedení důvodu reklamace nebo popis vady.

Upozorňujeme, že oprava svépomocí nebo neodborná oprava může ohrozit bezpečnost a vést ke ztrátě záruky.

15 Technické údaje

	SC330 SC480
Maximální napětí solárního panelu (VoC) 32 V	—
Doporučený výkon solárního panelu 75 ... 330 Wp 110 ... 480 Wp
Výstupní domovní baterie (B1)
Jmenovité napětí 12 V
Maximální nabíjecí proud 20 A 30 A
Minimální požadovaná kapacita baterie
Olověná s kyselinou 60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Minimální napětí baterie 8 V	—
Nabíjení s regulací teploty Do –	0,03 V/°C
Výstupní startovací baterie (B2)
Jmenovité napětí 12 V
Maximální nabíjecí proud	10 A
Minimální napětí baterie 8 V	—
Všeobecné technické údaje
Maximální spotřeba proudu v pohotovostním režimu	6 mA
Vnitřní pojistka 30 A
Okolní teplota za provozu -20 °C ... 50 °C
Okolní vlhkost 90 %, nekondenzující
Rozměry 170 mm × 88 mm × 48 mm
Hmotnost 305 g 345 g
Frekvenční pásmo (Wi-Fi) 2,4 GHz pásmo ISM (2400 ... 2484 MHz)
Výstupní výkon RF 4 dBm (Bluetooth V5.0 Single Mode LE)
Certifikace

Společnost Dometic Mobile Power Italy S.r.l. tímto prohlašuje, že rádiové zařízení typu SC330 a SC480 odpovídá požadavkům směrnice 2014/53/EU. Plné znění prohlášení o shodě EU je k dispozici na následující internetové adrese: documents.dometic.com

Magyar
