SC330 - Regulator de încărcare solară DOMETIC - Manual de utilizare gratuit

MANUAL DE UTILIZARE SC330 DOMETIC

Controller de Încărcare Fotovoltaică

Manual de instalare și de utilizare....406

BG

1 Observații importante....406

2 Explicația simbolurilor....406

3 Indicații generale privind siguranța....407

4 Categoria vizată....410

7 Domeniul de utilizare....410

8 Descriere tehnică....411

9 Instalare....415

10 Utilizarea....422

11 Curățarea și întreținerea....423

12 Remedierea defectiunilor....424

13 Eliminarea....425

14 Garantie....426

15 Date tehnice....426

1 Observații importante

Citiți cu atenție și respectați toate instrucțiunile, indicațiile și avertismentele incluse în acest manual de produs pentru a vă asigura că instalați, utilizați și întrețineți produsul în permanență. Aceste instrucțiuni TREBUIE păstrate cu acest produs.

Prin utilizarea produsului, confirmați că ați citit cu atenție toate instrucțiunile, indicațiile și avertismentele și că înțelegeti și sunteți de acord să respectați termenii și condițiile stabilite. Sunteți de acord să utilizați acest produs numai pentru scopul și aplicația prevăzute și în conformitate cu instrucțiunile, indicațiile și avertismentele prezentate în acest manual de produs, precum și în conformitate cu toate legile și reglementările aplicabile. Nerespectarea instrucțiunilor și avertismentelor prezentate aici poate duce la vătămarea personală a utilizatorului sau a altora, la deteriorarea produsului sau a altor bunuri din apropiere. Acest manual al produsului, inclusiv instrucțiunile, indicațiile și avertismentele și documentația aferentă pot fi supuse modificărilor și actualizărilor. Pentru informații actualizate despre produs, va rugăm să vizitați documents.dometic.com.

2 Explicația simbolurilor

PERICOL!

Indică o situație periculoasă care, dacă nu este evitată, va provoca moartea sau răni grave.

AVERTIZARE!

Indică o situație periculoasă care, dacă nu este evitată, poate provoca moartea sau răni grave.

PRECAUTIE!

Indică o situație periculoasă care, dacă nu este evitată, poate provoca răni minore sau medii.

ATENTIE!

Indică o situație care, dacă nu este evitată, poate duce la pagube materiale.

3 Indicații generale privind siguranța

De asemenea, respectați instrucțiunile de siguranță și specificațiile producătorului vehiculului și ale atelierelor autorizate.

AVERTIZARE! Pericol de electrocutare

• Instalarea și demontarea pot fi efectuate numai de către personal calificat.
• În cazul în care prezintă defectiuni vizibile, nu este permisă punerea aparatului acestuia în funcțiune.
• În cazul în care cablul de alimentare al acestui dispozitiv este deteriorat, acesta trebuie înlocuit pentru a preveni problemele de siguranță.
• Lucrările de reparație la nivelul acestui aparat pot fi efectuate exclusiv de către specialiști. Reparațiile necorespunzătoare pot duce la riscuri considerabile.
• Dacă dezasamblăți dispozitivul: Detașați toate conexiunile. Asigurați-vă că nu este prezentă tensiune la niciuna dintre intrări și ieșiri.
• Nu folositi dispozitivul în condiții de umezeală și nu îl scufundați în niciun lichid. A se depozita într-un loc uscat.
• Folosiți doar accesorii care au fost recomandate de producător.
• Nu modificati sau adaptați nicio componentă în niciun fel.
• Deconectați dispozitivul de la sursa de alimentare: înainte de fiecare curățare și întreținere După folosire înainte de a schimba o siguranță înainte de a efectua lucrări de sudură electrică sau lucrări la sistemul electric

AVERTIZARE! Pericol pentru sănătate

• Acest dispozitiv poate fi utilizat de copiii cu vârsta de 8 ani și mai mari și de către persoane cu capacitate fizice, senzoriale sau mentale reduse sau de către persoane lipsite de experientă și cunoștințe, dacă acestea au fost supravegheate și instruite cu privire la utilizarea dispozitivului în condiții de siguranță și înțeleg riscurile pe care le implică.
• Aparatele electrice nu reprezintă jucării pentru copii! Păstrați și folosiți întotdeauna dispozitivul la distanță de copii mici.
• Copiii trebuie supravegheati pentru a nu se juca cu aparatul.
• Curățarea și operațiunile de întreținere nu trebuie efectuate de copii fără supraveghere.

ATENTIE! Pericol de defectare

• Înainte de pornire, asigurați-vă că indicația tensiunii de pe eticheta de tip coincide cu cea a sursei de alimentare.
• Asigurați-vă că alte obiecte nu pot provoca un scurtcircuit la contactele dispozitivului.
• Asigurați-vă că polii negativi și pozitivi nu intră niciodată în contact.

3.1 Instalarea în siguranță a dispozitivului

PERICOL! Pericol de explozie

Nu montați niciodată dispozitivul în zone în care există risc de explozii de gaz sau pulberi.

RO

AVERTIZARE! Risc de vătămare

• Dispozitivul trebuie montat și fixat astfel încât să nu poată cădea.
• Când amplasati dispozitivul, asigurați-vă că toate cablurile sunt fixate corespunzător pentru a evita orice formă de pericol de împiedicare.

ATENTIE! Pericol de defectare

• Nu amplasați dispozitivul lângă surse de căldură (încălzitoare, lumina directă a soarelui, cuptoare cu gaz etc.).
• Montați dispozitivul într-un loc uscat, unde este protejat împotriva stropilor de apă.

3.2 Siguranța la conectarea electrică a dispozitivului

PERICOL! Pericol de electrocutare

Dacă lucrați la sisteme electrice, asigurați-vă că există cineva în apropiere care vă poate ajuta în caz de urgență.

AVERTIZARE! Pericol de electrocutare

• Respectați sectiunile transversale de cablu recomandate.
• Dispuneți cablurile astfel încât să nu poată fi deteriorate de uși sau capotă. Cablurile strivite pot duce la vătămări corporale grave.

ATENTIE! Pericol de defectare

• Folosiți canale sau tuburi de cablu dacă este necesar, pentru a traversa panouri metalice sau alte panouri cu margini ascuțite.
• Nu dispuneți cablul astfel încât să fie slăbit sau puternic îndoit.
• Prindeti bine cablurile.
• Nu trageti de cabluri.

3.3 Securitatea la exploatarea aparatului

AVERTIZARE! Pericol de explozie

• Folositi dispozitivul doar în încăperi închise, bine aerisite.
• Nu folositi dispozitivul în următoarele condiții:
  în medii sărate, ude sau umede
  în apropierea aburilor corozivi
  în apropierea materialelor combustibile
  în zone în care există pericol de explozie

AVERTIZARE! Pericol de electrocutare

• Rețineți că unele părți ale dispozitivului pot conduce în continuare tensiunea, chiar dacă siguranța s-a ars.
• Nu deconectați niciun cablu atunci când dispozitivul este încă în uz.

ATENTIE! Pericol de defectare

• Asigurați-vă că admisiile și evacuările de aer ale dispozitivului nu sunt acoperite.
• Asigurati o bună aerisire.
• Aparatul nu trebuie expus ploii.

3.4 Măsuri de siguranță la manipularea bateriilor

AVERTIZARE! Risc de vătămare

• Bateriile conțin acizi agresivi și caustici. Evitați contactul lichidului de baterie cu corpul dvs. Dacă pielea dvs. intră în contact cu lichidul de baterie, spălați temeinic cu apă acea parte a corpului. Dacă suferiți răni de la acizi, contactați imediat un medic.
• Când lucrați la baterii, nu purtați niciun obiect metalic, cum ar fi ceasurile sau inelele. Bateriile cu plumb-acid pot provoca scurtcircuite, care pot provoca vătămări corporale grave.
• Folositi doar unelte izolate.
• Purtați ochelari și îmbrăcăminte de protecție atunci când lucrați la baterii. Nu vă atingeți ochii când lucrați la baterii.

PRECAUTIE! Pericol de explozie

• Nu încercați niciodată să încărcați o baterie înghețată sau defectă. Amplasați bateria într-o zonă fără îngheț și așteptați până când bateria s-a aclimatizat la temperatura ambiantă. Apoi începeți procesul de încărcare.
• Nu fumați, nu folosiți o flacără deschisă și nu provocați scântei în apropierea motorului sau a unei baterii.

ATENTIE! Pericol de defectare

• Folosiți doar baterii reîncărcabile.
• Nu lăsați piese metalice să cadă pe baterie. Acest lucru poate provoca scântei sau poate scurtcircuita bateria și alte piese electrice.
• Asigurati-vă că polaritatea este corectă atunci când conectați bateria.
• Respectați instrucțiunile producătorului bateriei și pe cele ale producătorului sistemului sau vehiculului în care este folosită bateria.
• Dacă bateria trebuie scoasă, deconectați mai întăi legătura la masă. Deconectați toate conexiunile și toți consumatorii de la baterie înainte de a o scoate.
• Depozitați doar baterii încărcate complet. Reîncărcați regulat bateriile depozitate.
• Nu transportați bateria susținând-o de borne.

Măsuri de siguranță la manipularea bateriilor cu litiu

PRECAUTIE! Risc de vătămare

Folosiți numai baterii cu sistem integrat de gestionare a bateriei și echilibrare a elementelor de baterie.

ATENTIE! Pericol de defectare

• Instalați bateria numai în medii cu o temperatură ambiantă de cel puțin 0 °C.
• Evitați descărcarea profundă a bateriilor.

Măsuri de siguranță la manipularea bateriilor plumb-acid

PRECAUTIE! Pericol pentru sănătate

Lichidul apă-acid din interiorul bateriei se poate evapora și provoca un miros acid. Folosiți bateria numai într-o zonă bine aerisită.

ATENTIE! Pericol de defectare

• Bateria nu este sigilată. Nu întoarceți bateria pe o parte sau cu susul în jos. Amplasați bateria pe o suprafață orizontală.
• În cazul bateriilor plumb-acid deschise, verificați regulat nivelul de acid.
• Reîncărcați imediat bateriile plumb-acid descărcate profund, pentru a evita sulfatarea.

4 Categoria vizată

Sursa de alimentare electrică trebui conectată de către un electrician calificat cu abilități și cunoștințe do- vedite cu privire la structura și funcționarea echipamentelor și instalațiilor electrice și care este familiarizat cu reglementările aplicabile ale țării în care echipamentul urmează a fi instalat și/sau folosit și a beneficiat de formare în domeniul siguranței, pentru identificarea și evitarea pericolelor asociate.

5 Domeniul de livrare

Denumire Numărul
Controller de încărcare fotovoltaică 1
Senzor de temperatură 1
Siguranță de rezervă (30 A) 1
Conector WAGO SC330: 1	SC480: 2
Şurub de montare 4
Manual scurt de utilizare 1
Manual de instalare și de utilizare (numai digital) 1

6 Accesorii

Denumire Nr. art.

Afişaj tactil TD283 9620013272

7 Domeniul de utilizare

Încărcătorul fotovoltaic este prevăzut să asigure tensiunea de încărcare corectă a bateriei staționare atunci când este încărcată de la panouri fotovoltaice, folosind programe de încărcare IUoU controlate prin microprocesor, și să protejeze bateria împotriva supratensiunii și descărcării profunde.

În plus, încărcătorul fotovoltaic garantează un nivel de încărcare suficient al bateriei de pornire, pentru a asigura pornirea motorului.

Încărcătorul fotovoltaic este adecvat numai pentru controlarea panourilor fotovoltaice.

Încărcătorul fotovoltaic nu este adecvat numai pentru controlarea altor surse de încărcare.

Încărcătorul fotovoltaic este destinat încărcării următoarelor tipuri de baterii:

• Baterii plumb-acid
• Baterii plumb-gel
• Baterii cu separator de sticlă (AGM)
• Baterii LiFePO4

Încărcătorul fotovoltaic nu este destinat încărcării altor tipuri de baterii (de ex., NiCd, NiMH etc.).

Încărcătorul fotovoltaic este adecvat pentru:

• Instalare în vehicule de agrement
• folosire staționară sau mobilă
• Folosire la interior

Încărcătorul fotovoltaic nu este adecvat pentru:

• functionare de la rețea electrică
- Folosire la exterior

Randamentul energetic al panourilor fotovoltaice conectate nu trebuie să depășească randamentul maxim menționat în datele tehnice.

Acest produs este potrivit numai pentru scopul și utilizarea prevăzute în conformitate cu aceste instrucțiuni.

Acest manual oferă informații necesare pentru instalarea și/sau utilizarea corectă a produsului. Instalarea defectuoasă și/sau utilizarea sau întreținerea necorespunzătoare vor avea ca rezultat performanțe nesatisfăcătoare și o posibilă defectare.

Producătorul nu își asumă nicio răspundere pentru orice vătămare sau deteriorare a produsului – rezultate din:

• Asamblarea sau conectarea incorectă, inclusiv supratensiunea
• Întreținerea sau utilizarea incorectă a pieselor de schimb, altele decât piesele de schimb originale furnizate de producător
• Modificări aduse produsului fără aprobarea explicită din partea producătorului
• Utilizarea în alte scopuri decât cele descrise în manual

Dometic își rezervă dreptul de a modifica aspectul și specificațiile produsului.

8 Descriere tehnică

Descriere generală

Încărcătorul fotovoltaic oferă următoarele funcții:

• Programe de încărcare IUoU controlate prin microprocesor, compensate pentru temperatură, pentru diverse tipuri de baterii
• Urmărire a vârfului maxim de putere (MPPT)
• Conexiune Bluetooth pentru date și afişare a funcțiilor în aplicația mobilă

RO

Încărcătorul fotovoltaic dispune de următoarele mecanisme de protectie:

• Protectie la înaltă tensiune
• Protectie la joasă tensiune
• Protectie la temperatură ridicată
• Protectie la temperatură scăzută (numai baterii LiFePO4 cu senzor de temperatură conectat)
• Protectie la supraîncărcarea bateriei (numai cu senzor de temperatură conectat)
• Protectie la curent invers
• protectie la scurtcircuit
• Protectie la polaritate inversă pentru intrările panourilor fotovoltaice

Senzorul de temperatură monitorizează temperatura bateriei în timpul procesului de încărcare, pentru a controla și regla tensiunea de încărcare în consecință.

Încărcătorul fotovoltaic poate fi adaptat la diverse tipuri de baterie staționară cu ajutorul comutatoarelor DIP.

Optional, afișajul tactil TD283 (accesoriu) poate fi conectat pentru afișarea datelor externe și progresul porcesului de încărcare.

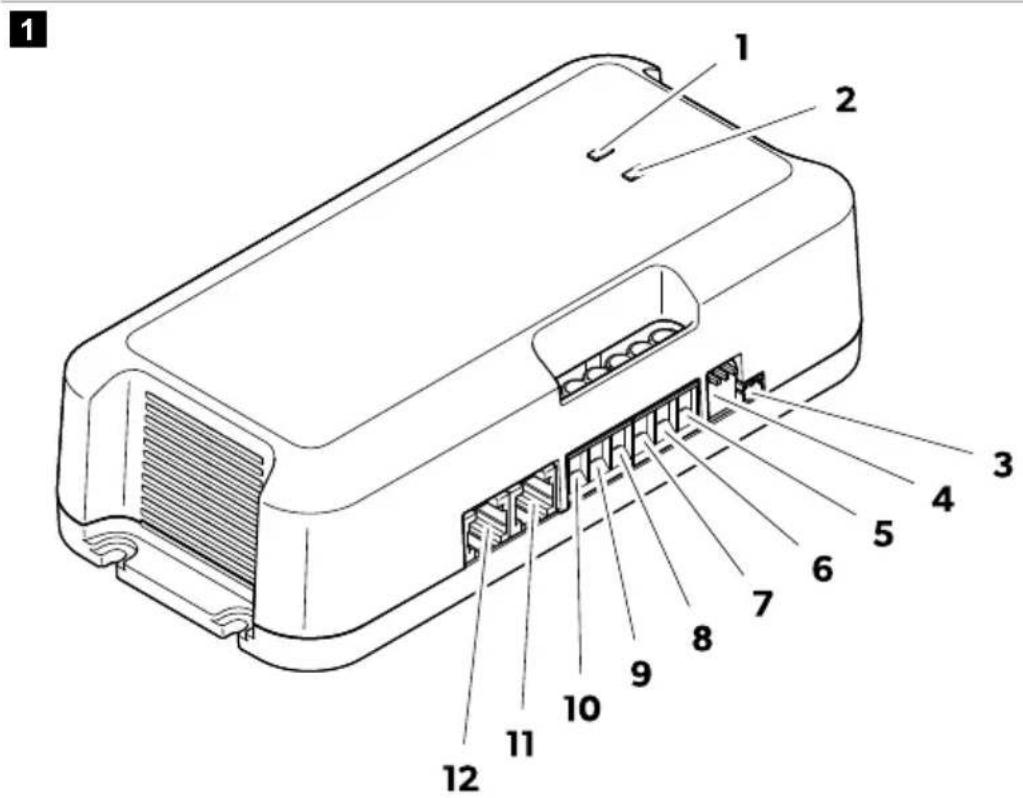

Conexiuni și comenzi

1 2 3 4 5 6 7 8 9 10 11 12

Tabel 199. Conexiuni și comenzi

Poz. Denumire

1 LED de stare al bateriei staționare (B1)

2 LED de stare al bateriei de pornire (B2)

3 Conexiune cu senzorul de temperatură

4 Comutatoare DIP pentru setarea tipului de baterie staționară

5 Conexiune la polul pozitiv al bateriei de pornire

6 Conexiune la polul pozitiv al bateriei staționare

7 Conexiune la polul pozitiv al panoului fotovoltaic 1

8 Conexiune la polul pozitiv al panoului fotovoltaic 2

9 Conexiune la polul negativ al bateriei staționare

10 Conexiune la polul negativ al panourilor fotovoltaice

11 Conexiune cu afișajul tactil TD283 (accesorii) sau CI-BUS

12 Conexiune cu afișajul tactil TD283 (accesorii) sau CI-BUS

Indicatoare cu LED

Tabel 200. Indicatoare cu LED

LED Stare Denumire
	Pornit Bateriile sunt încărcate complet (100 %)Verde
	Intermitent Proces de încărcare
Portocaliu Intermitent Proces de încărcare, tensiune < 12 V
Roșu Intermitent Eroare (consultați capitolul Remedierea defectiunilor pagină 424)

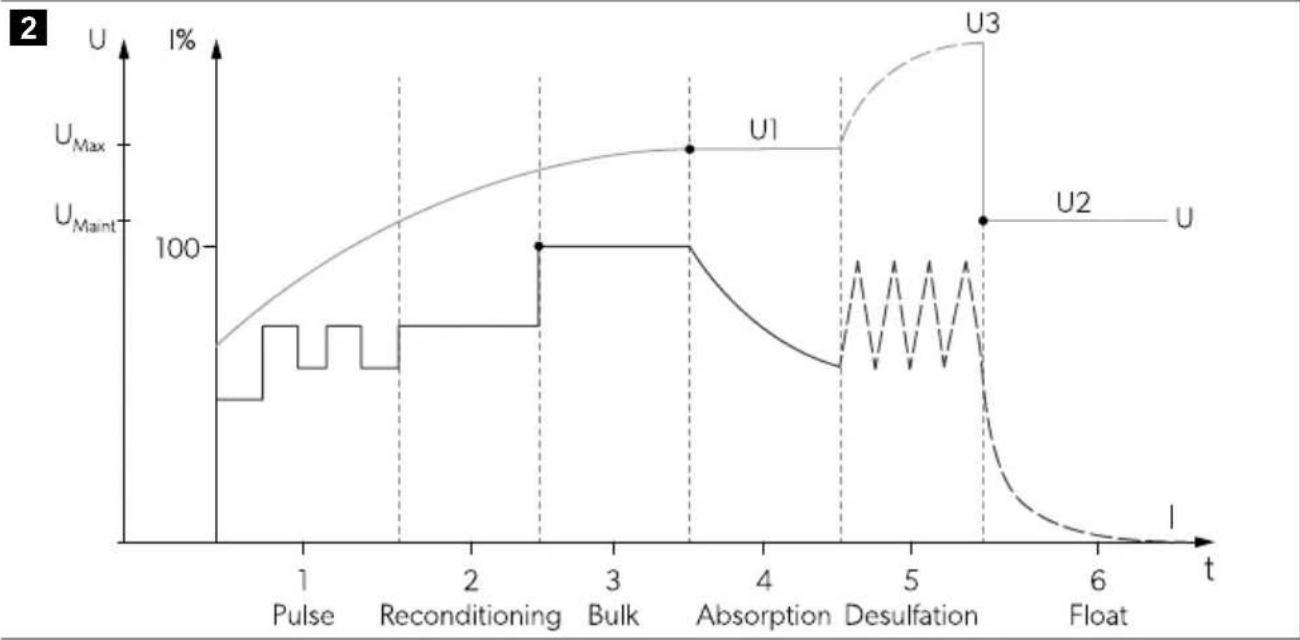

Funcția de încărcare a bateriei

Un ciclu principal de încărcare al bateriei staționare este inițiat după ce tensiunea bateriei staționare a scăzut sub tensiunea de resetare.

Un ciclu principal de încărcare al bateriei de pornire este inițiat în următoarele situații:

• După scăderea sub tensiunea de resetare scăzută a bateriei de pornire (faza de încărcare a bateriei staționare nu este luată în calcul)
• După scăderea sub tensiunea de resetare a bateriei de pornire atunci când bateria staționară este în faza de încărcare lentă (flotantă)

Cu o tensiune între 8 și 10,5 V, o intensitate redusă a curentului va fi trimisă la fiecare 5 s (așteptare 4 h).

2: Faza de reconditionare

Cu o tensiune între 10,5 V și 12 V, o intensitate redusă a curentului va fi trimisă (așteptare 8 h).

3: Faza de intensitate a curentului constantă (grup)

Baterie staționară (B1): Cu o tensiune între 12 V și U1 (tensiunea maximă a curbei de încărcare selectate), va fi trimisă o intensitate a curentului maximă. Intensitatea curentului maximă trimisă depinde de puterea panourilor fotovoltaice instalate (Wp) și de încărcătorul fotovoltaic folosit:

• SC330: 20 A
• SC480: 30 A

Baterie de pornire (B2): Cu o tensiune între 12 V și 14,2 V, va fi trimisă o intensitate a curentului maximă de 10 A.

4: Faza de tensiune constantă (absorbție)

Baterie staționară (B1): Cu tensiunea bateriei egală cu U1 (tensiunea maximă a curbei de încărcare selectate), va fi trimisă o tensiune constantă egală cu U1. Intensitatea trimisă a curentului va scădea când nivelul de încărcare (SoC) al bateriei crește. Faza de tensiune constantă este limitată în funcție de programul de încărcare selectat (consultați capitolul Setarea programului de încărcare pagină 422).

Baterie de pornire (B2): O tensiune constantă de 14,2 V va fi trimisă pentru 15 min.

5: Desulfatare

INDICATIE Numai pentru baterii AGM2, dacă este selectat programul de încărcare (consultați capitolul Setarea programului de încărcare pagină 422).

Baterie staționară (B1): Se trimit impulsuri de curent în timp ce tensiunea bateriei crește la U3 pentru a îndepărta sulful de pe plăcile de plumb ale bateriei și a restabili capacitatea bateriei. Această fază se încheie după ce este atinsă U3 (așteptare 2 h).

6: Faza de încărcare lentă (flotantă)

Baterie staționară (B1): Faza de încărcare lentă menține o tensiune constantă (U2) în raport cu curba de încărcare selectată. Imediat ce tensiunea bateriei a scăzut la o anumită valoare, dispozitivul reintră în faza de intensitate a curentului constantă.

Senzor de temperatură

Cu senzorul de temperatură conectat, încărcătorul fotovoltaic adaptează tensiunea de încărcare (pentru baterii cu plumb) sau intensitatea curentului de încărcare (pentru baterii LiFePO4), conform temperaturii măsurate la baterie.

Pentru baterii cu plumb: Fără senzorul de temperatură conectat sau dacă senzorul de temperatură este defect, tensiunea de încărcare este la valoare de referință 20 °C.

Pentru baterii LiFePO4: Fără senzorul de temperatură conectat, încărcătorul fotovoltaic nu funcționează.

9 Instalare

Locul de instalare

La alegerea unui loc de instalare, respectați următoarele instrucțiuni:

• Instalați dispozitivul în apropierea bateriilor, astfel încât cablul de conectare la baterii să fie cât mai scurt posibil.
• Asigurati-vă că suprafața de montare este stabilă și plană.
• Alegeti un loc bine aerisit și protejat de umezeală și de praf.
• Păstrați o distanță de 10 cm în toate direcțiile în jurul dispozitivului.

Instalarea încărcătorului fotovoltaic

ATENTIE! Pericol de defectare

Înainte de a executa găuri, asigurați-vă că nu pot fi deteriorate cabluri sau alte piese ale vehiculului prin gă-urire, debitare sau pilire.

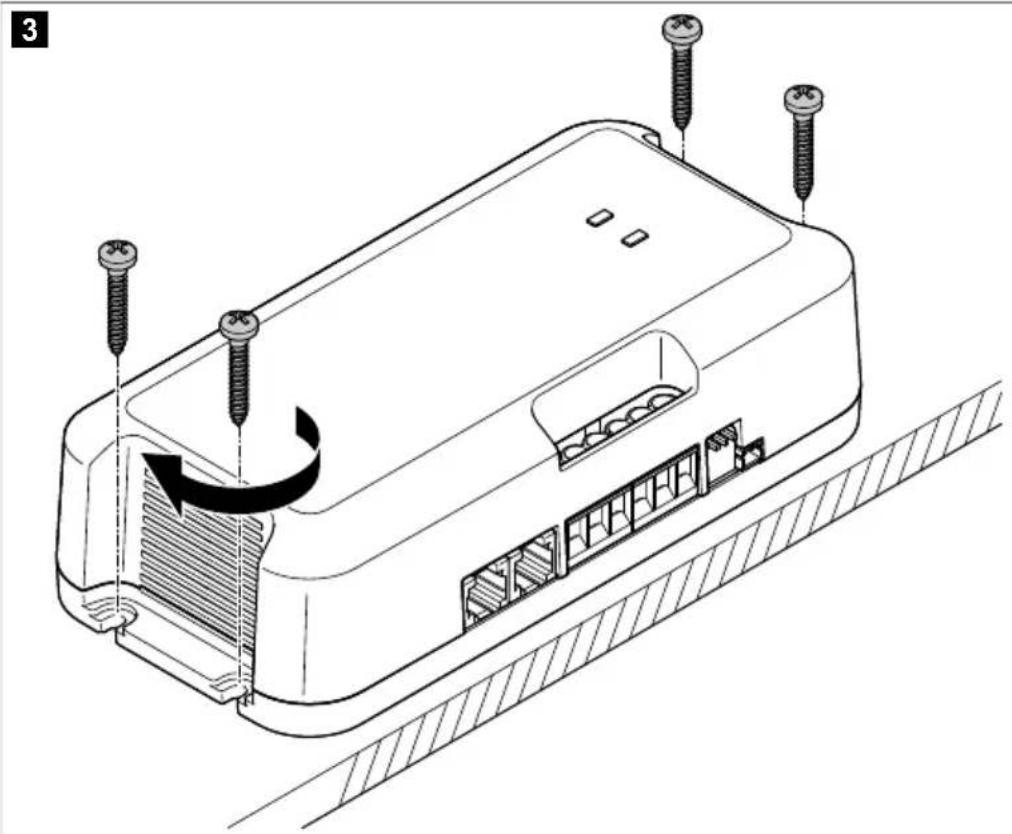

Montați încărcătorul fotovoltaic cu cele 4 şuruburi furnizate, vertical, pe un perete, cu bornele îndreptate în jos.

Conectarea încărcătorului fotovoltaic

AVERTIZARE! Pericol de electrocutare

• Acoperiți complet toate panourile fotovoltaice cu un material opac în cursul instalării pentru a preveni generarea electricității.
• Respectați sectiunile transversale de cabluri, lungimile de cablu și siguranța recomandate.

PRECAUTIE! Pericol de incendiu

Amplasați siguranțele în apropiere de baterii, pentru a proteja cablurile de scurtcircuite și posibile arderi.

ATENTIE! Pericol de defectare

• Nu inversați polaritatea.
• Nu conectați borna negativă a panoului fotovoltaic la masă (șasiu). Folosiți întotdeauna borna încărcătorului fotovoltaic pentru conectare la polul negativ al panourilor solare.

Respectați următoarele instrucțiuni atunci când conectați controlerului de încărcare fotovoltaică:

• Conectați bateria staționară înainte de a conecta panourile fotovoltaice.
• Nu folositi sigurante cilindrice. Dezizolati capetele cablurilor la 10 mm.
• Conectați mai multe panouri fotovoltaice numai în paralel și până la puterea nominală a controlerului de încăr-care fotovoltaică.

• În cazul a două sau mai multe baterii, conexiunea în paralel este permisă dacă bateriile sunt de același tip, de aceeași capacitate și vechime. Conectați bateriile diagonal.

• Pentru a asigura măsurarea temperaturii interne a bateriei, conectați senzorul de temperatură furnizat la borna negativă a bateriei staționare.

• Folosiți instrumente de măsură adecvate:

Multimetru cu măsurare a tensiunii c.c., 200 V sau scară automată

Cleşte ampermetru cu măsurare directă (scară 100 A sau mai mare)

Variantă de conectare A (numai SC330)

Variantă de conectare pentru ieşiri de panou voltaic Ô 240 Wp.

Pentru a conecta încărcătorul fotovoltaic, procedați după cum este indicat în fig. 4 pagină 417.

4 SC330 1 2 4 mm² 4 mm² rk bk 4 mm² rk 25A + - 3 rd 2.5 mm² 15A + -

Tabel 201. Schemă de conexiuni SC330

Poz. Denumire
1 Controller de încărcare fotovoltaică
2 Afisaj tactil TD283 (accesoriu)
3 Senzor de temperatură
4 Panou(ri) fotovoltaic(e)
	Baterie staționară

Poz. Denumire
	Baterie de pornire (optional)

Tabel 202. Cod de culoare

Cod Culoare
rd roşu
bk negru

Variantă de conectare B (numai SC330)

Variantă de conectare pentru ieşiri de panou voltaic 0' 240 Wp.

Pentru a conecta încărcătorul fotovoltaic, procedați după cum este indicat în fig. 5 pagină 418.

5 SC330 1 2 4 rd 4 mm² bk 4 mm² 4 mm²rd bk 25A rd 2,5 mm² 15A + - 3

Tabel 203. Schemă de conexiuni SC330

Poz. Denumire
1 Controller de încărcare fotovoltaică
2 Afișaj tactil TD283 (accesoriu)
3 Senzor de temperatură
4 Conector WAGO
5 Panou(ri) fotovoltaic(e)
	Baterie staționară
	Baterie de pornire (opțional)

Tabel 204. Cod de culoare

Cod Culoare
rd roşu
bk negru

Variantă de conectare C (numai SC480)

Pentru a conecta încărcătorul fotovoltaic, procedați după cum este indicat în fig. 6 pagină 419.

6 1 SC480 2 5 + - + - 4 rd ≥6 mm² bk ≥6 mm² 4A 4 mm² bk 3 rd 2,5 mm² 15A + - +

Tabel 205. Schemă de conexiuni SC480

Poz. Denumire
1 Controller de încărcare fotovoltaică
2 Afisaj tactil TD283 (accesoriu)
3 Senzor de temperatură
4 Conector WAGO
5 Panou(ri) fotovoltaic(e)
	Baterie staționară
	Baterie de pornire (opțional)

Tabel 206. Cod de culoare

Cod Culoare
rd roşu
bk negru

Variantă de conectare D (numai SC480)

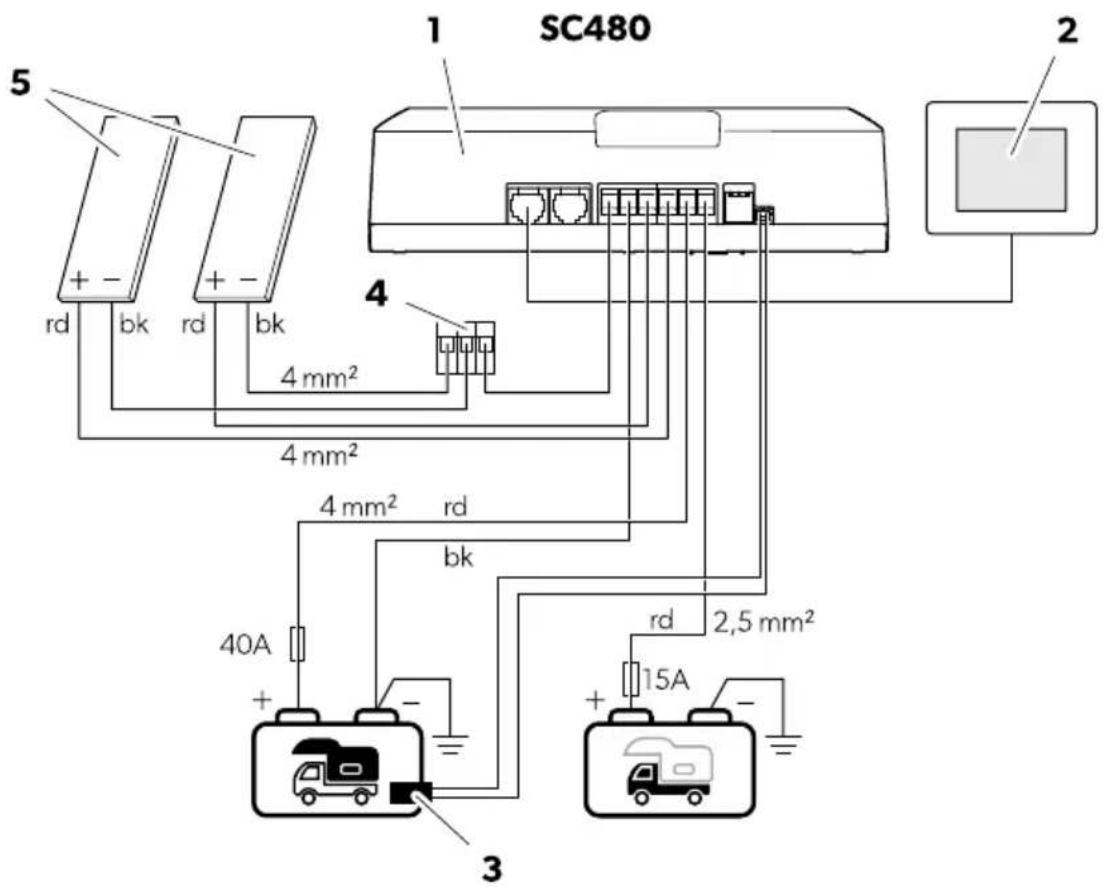

Pentru a conecta încărcătorul fotovoltaic, procedați după cum este indicat în fig. 7 pagină 421.

7

SC480 1 2 5 + - bk rd + - bk 4 mm² 4 mm² 4 mm² 40A + - bk rd 2,5 mm² 3 15A + -

Tabel 207. Schemă de conexiuni SC480

Poz. Denumire
1 Controller de încărcare fotovoltaică
2 Afisaj tactil TD283 (accesoriu)
3 Senzor de temperatură
4 Conector WAGO
5 Panou(ri) fotovoltaic(e)
	Baterie staționară
	Baterie de pornire (opțional)

Tabel 208. Cod de culoare

Cod Culoare
rd roşu
bk negru

10 Utilizarea

Setarea programului de încărcare

ATENTIE! Pericol de defectare

• Folositi doar baterii care sunt adecvate pentru tensiunea de încărcare specificată.
• Folosiți o şurubelniță mică pentru a comuta cu atenție comutatoarele DIP la poziția necesară.

Selectați programul de încărcare adecvat pentru tipul de baterie staționară folosită, în funcție de specificațiile producătorului, de informațiile cu privire la curbele de încărcare (consultați capitolul Funția de încărcare a bateriei pagină 413) și de datele tehnice (consultați capitolul Date tehnice pagină 426). Tîmpii de încărcare specificați se aplică la o temperatură ambiantă medie de 20 °C.

Glisați comutatoarele la poziția indicată în tabelul de mai jos pentru a seta programul de încărcare pentru tipul respectiv de baterie staționară.

Tabel 209. Configurația curbei de încărcare

Poziția comuta-torului DIP (gri)	Program de încărcare dorit Poziția comuta-torului DIP (gri)		Program de încărcare dorit
	Baterii plumb-gel (14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		Baterii LiFePO4 (14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Baterii plumb-acid (14,4 V) sau Baterii AGM1 (14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		Baterii LiFePO4 (14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	Baterii AGM2 (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		Baterii LiFePO4 (14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	Baterii AGM2 cu desulfatare (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		Baterii LiFePO4 (14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

Efectuarea verificării funcționării sistemului

Încărcătorul fotovoltaic reglează încărcarea a până la două baterii: O baterie staționară (B1) și o baterie de pornire (B2), cu încărcarea prioritară a bateriei staționare.

Bateria staționară va fi încărcată în următoarele condiții:

• Panourile fotovoltaice conectate asigură o tensiune >16 V.
  • Tensiunea bateriei este >8 V.

Bateria staționară va fi încărcată cu curba de încărcare selectată (consultați capitolul Setarea programului de încărcare pagină 422).

Bateria de pornire va fi încărcată în următoarele condiții:

• Bateria staționară este în faza de încărcare lentă (flotantă) și bateria de pornire are o tensiune <12,5 V.
• Bateria de pornire are o tensiune <11,9 V pentru 20 min.

Fiecare fază de încărcare are un timp de functionare maxim, cu exceptia fazei de încărcare lentă (flotantă), care monitorizează constant nivelul de încărcare (SoC) și, dacă este necesar, asigură un curent de impuls pentru a menține bateria 100 % încărcată.

1. Acoperiți toate panourile fotovoltaice cu un material opac pentru a preveni producerea electricității.
2. Dacă este cazul, opritii și deconectați orice altă sursă de alimentare auxiliară (de ex., încărcătoare de baterie).
3. Măsurati tensiunea bateriilor (valoarea 1) cu voltmetrul.
4. Îndepărtați acoperirea tuturor panourilor fotovoltaice. Asigurați-vă că lumina soarelui bate direct, pentru performanțe optime ale panourilor fotovoltaice.
5. Măsurați tensiunea bateriilor (valoarea 2) cu voltmetrul. Comparați valoarea 2 cu valoarea 1 de la măsurarea anterioară.
   Valoarea 2 trebuie să fie mai mare decât valoarea 1.
6. Verificați intensitatea curentului de încărcare folosind aplicația mobilă, un ampermetru sau, opțional, afișajul tac-til TD283 (accesoriu).

Descărcarea aplicatiei SunControl

Încărcătorul fotovoltaic poate fi monitorizat și controlat prin Bluetooth folosind o aplicație pe care o puteți instala pe un dispozitiv compatibil.

Descărcați aplicația SunControl din App Store sau Google Play:

Tineți cont de faptul că este posibil ca aplicația SunControl să nu fie disponibilă în țara dvs.

11 Curățarea și întreținerea

ATENTIE! Pericol de defectare

• Nu curățați niciodată dispozitivul sub apă de la robinet sau în mașina de spălat vase.
• La curățare, nu utilizați obiecte ascuțite sau dure, agenți de curățare abrazivi sau înălbitor, deoarece acestea pot deteriora dispozitivul.

RO

Curățați din când în când produsul cu o lavetă udă.
Verificați regulat cablurile sau liniile sub tensiune pentru a detecta deficiențe de izolare, fisuri sau conexiuni slă-bite.

Înlocuirea siguranței

AVERTIZARE! Pericol de electrocutare

Siguranța dispozitivului poate fi înlocuită numai de personal calificat.

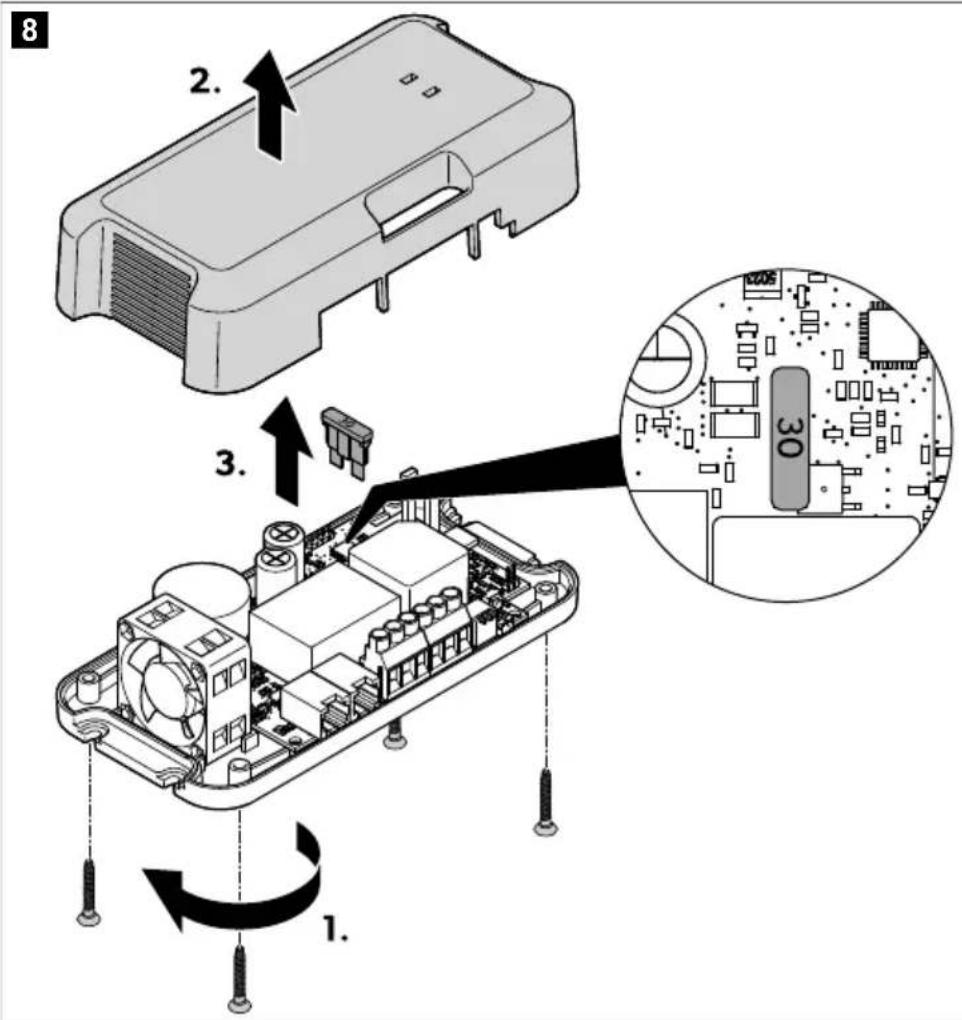

Înlocuiti siguranța după cum este indicat în fig. 8 pagină 424. Folositi siguranța de rezervă furnizată.

8 2. 3. 1. 30

12 Remedierea defectiunilor

Avarie Cauză posibilă Solutie
Încărcătorul fotovoltaic nu funcționează. LED-urile nu se aprind.	Deficiențe de izolare, întreruperi sau conexiuni slăbite la cablurile sub tensiune.	> Verificați cablurile sub tensiune pentru a detecta deficiențe de izolare, întreruperi sau conexiuni slăbite.
Avarie Cauză posibilă Soluție
		> Dacă nu descoperiți nicio problemă, contactați un agent de service autorizat.
		Sistemul fotovoltaic nu funcționează corespunzător (randament de pute-re scăzut). Obiecte sau murdărie blo-chează lumina.
		Supraîncălzirea panourilor fotovoltai-ce.
		Un panou fotovoltaic din matrice s-a defectat.
		A fost generat un scurtcircuit.
Încărcătorul fotovoltaic nu funcționea-ză. LED-ul de stare al bateriei staționa-re (B1) clipește roșu.	Numai baterii LiFePO4: Senzorul de temperatură nu este conectat.	Numai baterii LiFePO4: Conectați sen-zorul de temperatură.
Încărcătorul fotovoltaic nu funcționea-ză. Cele două LED-uri (B1 și B2) clipesc roșu.	Siguranța dispozitivului este defectă.	> Siguranța dispozitivului trebuie înlocuită după ce a fost declanșa-tă de un exces de curent (con-sultați înlocuirea siguranței pagi-nă 424).> Siguranța trebuie înlocuită numai de către personal calificat.

13 Eliminarea

Reciclarea materialelor de ambalare: Depuneți materialul de ambalare pe cât posibil în containerele corespunzătoare de reciclare.

RO

Reciclarea produselor cu baterii care nu pot fi înlocuite, accumulatori sau surse de lumină:

• În cazul în care produsul conține baterii neînlocuibile, accumulatori sau surse de lumină, nu trebuie să le îndepărtați înainte de a le elimina.
• Dacă doriți să eliminați în final produsul, adresați-vă centrului local de reciclare sau distribuitorului pentru detalii despre cum să faceți acest lucru în conformitate cu reglementările privind eliminarea aplicabile.
  • Produsul poate fi eliminat gratuit.

14 Garantie

Se aplică termen de garanție legal. În caz în care produs este defect, contactați reprezentanța producătorui din țara dvs. (constați dometic.com/dealer) sau comerciant.

Pentru operații de reparație și în baza garanției, trebuie să trimiteți și următoarele documente:

• O copie a facturii cu data cumpărării
• Un motiv de reclamație sau o descriere a defectiunii.

Rețineți că repararea prin mijloace proprii sau reparațiile neprofesionale pot avea consecințe asupra securității și pot ana garanția.

15 Date tehnice

	SC330 SC480
Tensiune maximă panou fotovoltaic (VoC) 32 V	==
leşire recomandată panou fotovoltaic 75 ... 330 Wp 110 ... 480 Wp
leşire baterie staționară (B1)
Tensiune nominală 12 V
Intensitate maximă a curentului de încărcare 20 A 30 A
Capacitate minimă necesară a bateriei
Plumb-acid 60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Tensiune minimă a bateriei 8 V	==
Încărcare reglată prin temperatură Până la –	0,03 V/°C
leşire baterie de pornire (B2)
Tensiune nominală 12 V
Intensitate maximă a curentului de încărcare	10 A
Tensiune minimă a bateriei 8 V	==
Date tehnice generale
Consum maxim de curent în standby	6 mA
Siguranță internă	30 A
Temperatura ambiantă pentru funcționare	-20 °C ... 50 °C
	SC330 SC480
Umiditate ambientă Ô 90 %, fără condens
Dimensiuni 170 mm × 88 mm × 48 mm
Greutate 305 g 345 g
Bandă de frecvență (Wi-Fi) 2,4 GHz bandă ISM (2400 ... 2484 MHz)
Putere de ieșire RF 4 dBm (Bluetooth V5.0 LE mod simplu)
Certificare
			02	0

Prin prezenta, Dometic Mobile Power Italy S.r.l. declară că echipamentele radio de tip SC330 și SC480 sunt în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă de internet: documents.dometic.com

Български език
