BRUKSANVISNING SC330 DOMETIC

Monterings- og bruksanvisning....207

FI

Aurinkosähkölaturi

8 Teknisk beskrivelse....168

9 Montering....172

10 Betjening....179

11 Rengøring og vedligeholdelse....180

12 Udbedring af fejl....181

13 Bortskaffelse....182

14 Garanti....183

15 Tekniske data....183

Før hver rengøring og vedligeholdelse

efter brug

Montér aldrig apparatet i områder, hvor der er fare for en gas- eller støveksplosion.

- Når apparatet placeres, skal man sørge for, at alle kabler er fastgjort forsvarligt for at forhindre fare for at snuble.

VIGTIGT! Fare for beskadigelse

Brug kun batterier med integreret batterimanagementsystem og cellebalancing.

VIGTIGT! Fare for beskadigelse

Styreenheden til solcelleladning er ikke egnet til at styre andre ladekilder.

8 Teknisk beskrivelse

Generel beskrivelse

- Brug egnede måleinstrumenter:

11 Rengøring og vedligeholdelse

VIGTIGT! Fare for beskadigelse

1 Viktige merknader....207

2 Symbolforklaring.... 207

3 Generelle sikkerhetsinstruksjoner....208

4 Målgruppe....211

5 Leveringsomfang....211

6 Tilbehør 211

7 Forskriftsmessig bruk....211

8 Teknisk beskrivelse....212

9 Installasjon....216

10 Betjening....223

11 Rengjøring og vedlikehold....224

12 Feilretting.... 225

13 Avfallshändtering....226

14 Garanti....227

15 Tekniske spesifikasjoner....227

1 Viktige merknader

Vennligst les disse instruksjonene nøye og følg alle anvisninger, retningslinjer og advarsler i denne produktveiledningen for å sikre at du installerer, bruker og vedlikeholder produktet ordentlig til enhver tid. Disse instruksjonene MÅ alltid følge med produktet.

Ved å bruke dette produktet bekrefter du at du har lest alle anvisninger, retningslinjer og advarsler grundig, og at du forstår og samtykker i å overholde vilkårene slik de er presentert her. Du godtar å bruke dette produktet kun til tiltenkt formål og bruksområder, og i samsvar med anvisningene, retningslinjene og advarslene slik de er presentert i denne produktveiledningen, så vel som i samsvar med alle gjeldende lovbeslemmelser og forskrifter. Hvis anvisningene og advarslene som er presentert her, ikke blir lest og fulgt, kan det føre til personskader hos deg selv eller andre, skader på produktet eller skader på annen eiendom i nærheten. Denne produktveiledningen med sine anvisninger, retningslinjer og advarsler, samt relatert dokumentasjon, kan være underlagt endringer og oppdateringer. For oppdatert produktinformasjon, se documents.dometic.com.

2 Symbolforklaring

FARE!

Kjennetegner en farlig situasjon som, dersom den ikke unngås, vil føre til alvorlige personskader, eventuelt med døden til følge.

ADVARSEL!

Kjennetegner en farlig situasjon som - dersom den ikke unngås - kan resultere i alvorlige personskader, eventuelt med døden til følge.

FORSIKTIG!

Kjennetegner en farlig situasjon som - dersom den ikke unngås - kan resultere i mindre til moderate pers- onskader.

PASS PÅ!

Kjennetegner en situasjon som - dersom den ikke unngås - kan resultere i materielle skader.

3 Generelle sikkerhetsinstruksjoner

Følg også sikkerhetsregler og vilkår fra kjøretøyprodusent og autorisert verksted.

ADVARSEL! Fare for elektrisk støt

• Montasje og demontering av apparatet må kun utføres av kvalifiserte fagfolk.
• Apparatet må ikke tas i bruk hvis det har synlige skader.
• Hvis apparatets strømkabel er skadet, må den byttes ut for å forhindre sikkerhetsrisikoer.
• Reparasjoner på dette apparatet må kun utføres av kvalifiserte fagfolk. Utilstrekkelige reparasjoner kan medføre betydelige farer.
• Hvis du demonterer apparatet: Frakoble alle kontakter. Forsikre deg om at alle inn- og utganger er spenningsfrie.
• Ikke bruk apparatet under våte forhold eller senk det ned i væske. Må oppbevares på en tørr plass.
• Bruk kun tilbehør som er anbefalt av produsenten.
• Ikke modifiser eller tilpass komponenter på noen måte.
• Koble apparatet fra strømforsyningen:

Før rengjøring og vedlikehold

Etter bruk

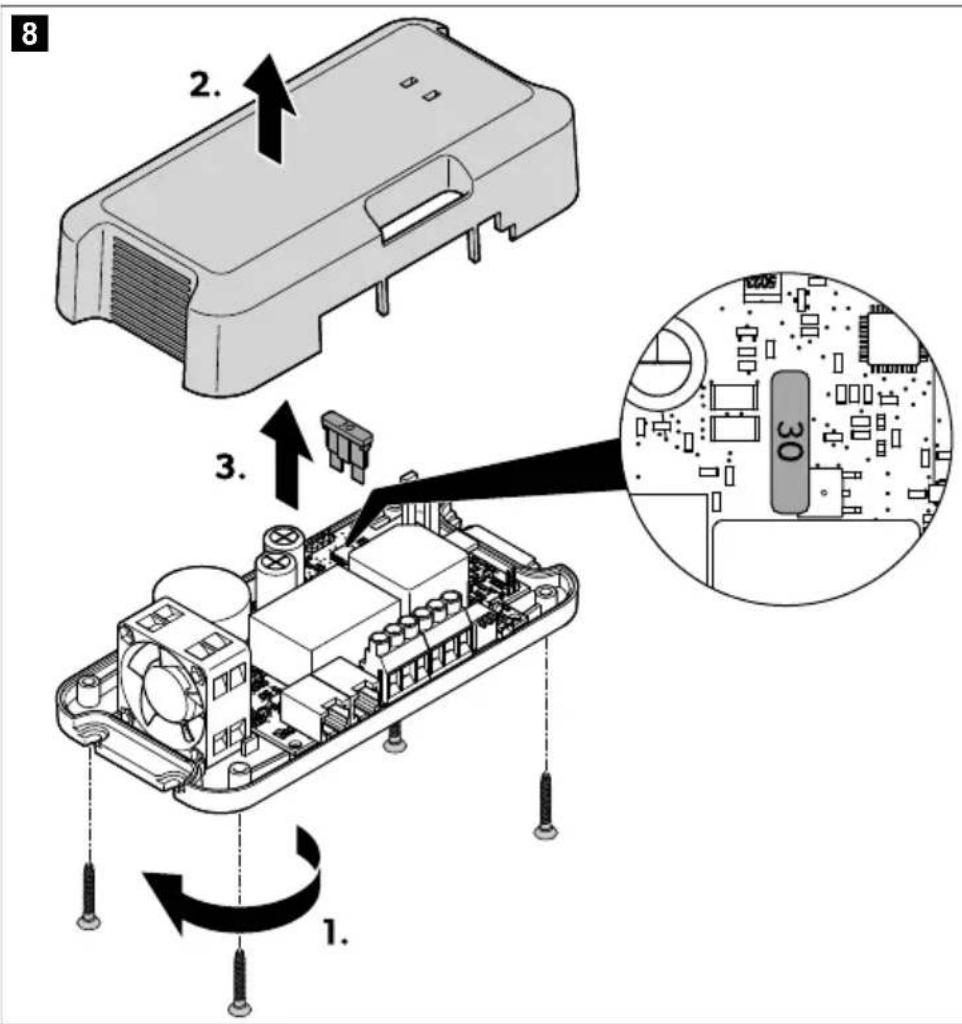

Før skifte av sikring

Før det utføres elektrisk sveisearbeid eller arbeid på det elektriske anlegget

ADVARSEL! Helsefare

• Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller som mangler erfaring og kunnskap, hvis de er under oppsyn eller har fått veiledning i hvordan apparatet brukes på en forsvarlig måte og forstår hvilke farer det innebærer.
• Elektriske apparater er ikke leketøy. Oppbevar og bruk apparatet utenfor barns rekkevidde.
• Barn skal være under tilsyn for å sikre at de ikke leker med apparatet.
• Rengjøring og vedlikehold skal ikke utføres av barn uten at de er under oppsyn.

PASS PÅ! Fare for skader

• Før apparatet tas i bruk må du sammenlikne spenningsspesifikasjonene på typeskiltet med den til-gjengelige strømtilførselen.
• Påse at andre gjenstander ikke kan forårsake kortslutning på kontaktene til apparatet.
  • Pass på at negative og positive poler aldri kommer i kontakt med hverandre.

3.1 Montere apparatet sikkert

FARE! Eksplosjonsfare

Ikke monter apparatet på steder hvor det er fare for gass- eller støveksplosjon.

ADVARSEL! Fare for personskader

• Apparatet må monteres og festes slik at det ikke kan velte eller falle ned.
• Når apparatet settes opp, må du påse at alle kabler/ledninger er festet på en slik måte at de ikke utgjør noen form for fallfare.

PASS PÅ! Fare for skader

• Ikke sett enheten i nærheten av varmekilder (varmeelementer, direkte sollys, gassovn, osv.).
• Monter apparatet på et tört sted som er beskyttet mot vannsprut.

3.2 Sikkerhet ved elektrisk tilkobling av apparatet

FARE! Fare for elektrisk støt

Når du arbeider på elektriske anlegg, forsikre deg om at det er noen i nærheten som kan hjelpe deg i et nødstilfelle.

ADVARSEL! Fare for elektrisk støt

• Bruk de anbefalte kabeldiameterne.
• Legg kablene slik at de ikke skades av dører eller panser. Kabler i klem kan føre til livsfarlige skader.

PASS PÅ! Fare for skader

• Bruk tomme rør eller ledningsgjennomføringer når ledninger må føres gjennom platevegger eller andre vegger med skarpe kanter.
• Ikke legg ledningene løst eller med skarpe bøyer.
• Fest kablene sikkert.
• Ikke trekk i kablene.

3.3 Sikkerhet ved bruk av apparatet

ADVARSEL! Eksplosjonsfare

• Bruk apparatet kun i lukkede, godt ventilerte rom.
• Ikke bruk apparatet under følgende forhold: i saltholdige, fuktige eller våte omgivelser I nærheten av aggressive damper I nærheten av brennbare materialer I områder med eksplosjonsfare

ADVARSEL! Fare for elektrisk støt

• Vær oppmerksom på at deler av apparatet fortsatt er under spenning også etter at sikringen er utløst.
• Ikke løsne kabler mens apparatet fortsatt er i drift.

PASS PÅ! Fare for skader

- Pass på at lufteåpningene på apparatet ikke tildekkes.

• Sikre god ventilasjon.
• Apparatet må ikke utsettes for regn.

3.4 Sikkerhetsregler ved håndtering av batterier

ADVARSEL! Fare for personskader

• Batterier inneholder aggressive og etsende syrer. Unngå at batterivæske kommer i kontakt med kroppen. Hvis huden kommer i kontakt med batterivæske, må den delen av kroppen vaskes grundig med vann. Hvis du blir skadet av syre, kontakt lege umiddelbart.
• Når du arbeider med batterier, ikke bruk metallobjekter som klokker eller ringer. Blysyrebatterier kan forårsake kortslutninger som kan føre til alvorlige skader.
• Bruk kun isolert verktøy.
• Bruk vernebriller og verneklær når du arbeider med batterier. Unngå å berøre øynene når du arbeider med batterier.

FORSIKTIG! Eksplosjonsfare

• Forsøk aldri å lade et frossent eller defekt batteri. Plasser i dette tilfellet batteriet i et frostfritt område, og vent til batteriet har tilpasset seg til omgivelsestemperatur. Start deretter ladeprosessen.
• Ikke røyk, bruk åpen flamme eller forårsak gnister i nærheten av motoren eller et batteri.

PASS PÅ! Fare for skader

• Bruk kun oppladbare batterier.
• Unngå at metalldeler faller ned på batteriet. Det kan føre til gnister eller kortslutte batteriet og andre elektriske deler.
• Påse at polariteten er korrekt ved tilkobling av batteriet.
• Følg instruksjonene fra batteriprodusenten og de fra produsenten av systemet eller kjøretøyet som batteriet brukes i.
• Koble først fra jordforbindelsen dersom batteriet må fjernes. Koble fra alle tilkoblinger og alle forbrukere før du tar det ut.
• Lagre kun fulladede batterier. Lagrede batterier må lades opp igjen jevnlig.
• Ikke bær batteriet etter terminalene.

Sikkerhetsregler ved håndtering av litiumbatterier

FORSIKTIG! Fare for personskader

Bruk kun batterer med integrert batteristyringssystem og cellespenningsbalanse.

PASS PÅ! Fare for skader

• Installer batteriet kun i omgivelser med en omgivelsestemperatur på minst 0 °C.
• Unngå dyputlading av batteriene.

Sikkerhetsregler ved håndtering av blysyrebatterier

FORSIKTIG! Helsefare

• Batteriet er ikke forseglet. Ikke legg batteriet på siden eller snu det opp ned. Sett batteriet på et flatt underlag.
• I åpne blysyrebatterier må syrenivået kontrolleres regelmessig.
• Dyputladede blysyrebatterier må lades opp umiddelbart for å unngå sulfatering.

4 Målgruppe

Den elektriske strømforsyningen må kobles til av en kvalifisert elektriker som har vist ferdigheter og kunnskaper om oppbygging og drift av elektrisk utstyr og installasjoner, som kjenner gjeldende forskrifter i landet der utstyret skal installeres og/eller brukes, og som har mottatt sikkerhetsopplæring for å kunne identifisere og unngå farene som er forbundet med arbeidet.

5 Leveringsomfang

Beskrivelse Antall
Laderegulator for solcelleanlegg 1
Temperatursensor 1
Reservesikring (30 A) 1
WAGO-tilkobling SC330: 1	SC480: 2
Festeskrue 4
Kort bruksanvisning 1
Monterings- og bruksanvisning (kun digital) 1

6 Tilbehør

Beskrivelse Art.nr.

TD283-berøringsskjerm 9620013272

7 Forskriftsmessig bruk

Solcelleregulatoren skal sikre korrekt ladespenning på forbruksbatteriet når det lades av solcellepaneler, ved hjelp av mikroprosessorstyrte IUOU-ladeprogrammer, og beskytte batteriene mot overspenning og dyputlading.

NB

I tillegg sikrer solcelleregulatoren en tilstrekkelig ladetilstand for startbatteriet for å sikre motorstart.

Laderegulatoren for solcelleanlegg er kun egnet for styring av solcellemoduler.

Solcelleregulatoren er ikke egnet for styring av andre ladekilder.

Solcelleregulatoren skal brukes til å lade følgende batterityper:

• Blysyrebatterier
• Blygelbatterier
  • AGM-batterier (Absorbed Glass Mat)
• LiFePO4-batterier

Solcelleregulatoren skal ikke brukes til å lade andre typer batterier (f.eks. NiCd, NiMH osv.).

Laderegulatoren for solcelleanlegg er egnet for:

• Installasjon i fritidskjøretøyer
  • Stasjonær eller mobil bruk
• Innendørs bruk

Solcelleregulatoren er ikke egnet for:

• Strømnettdrift
• Utendørs bruk

Energieffekten til de tilkoblede solcellepanelene må ikke overskride den maksimale effekten som oppgis i den tekniske dokumentasjonen.

Dette produktet er kun egnet for det tiltenkte formålet og bruksområdet i samsvar med disse instruksjonene.

Denne veiledningen gir informasjon som er nødvendig for korrekt installasjon og/eller bruk av produktet. Feilaktig installasjon og/eller ukorrekt bruk eller vedlikehold vil resultere i en utilfredsstillende ytelse og mulig svikt.

Produsenten fraskriver seg ethvert ansvar for personskader eller materielle skader på produktet som følge av:

• Ukorrekt montering eller tilkobling, inkludert for høy spenning
• Ukorrekt vedlikehold eller bruk av andre reservedeler enn originale reservedeler levert av produsenten
• Modifisering av produktet uten at det er gitt uttrykkelig godkjenning av produsenten
• Bruk til andre formål enn beskrevet i denne veiledningen

Dometic forbeholder seg rettigheten til å endre produktet ytre og produktspesifikasjoner.

8 Teknisk beskrivelse

Generell beskrivelse

Laderegulatoren for solcelleanlegg har følgende funksjoner:

• Mikroprosessorstyring, temperaturkompenserte IUOU-ladeprogrammer for ulike batterityper
  • Maks. effektsporing (MPPT)
• Bluetooth-tilkobling for data- og funksjonsvisning på mobilappen

Laderegulatoren for solcelleanlegg har følgende beskyttelsesmekanismer:

- Overspenningsvern

• Underspenningsvern
• Beskyttelse mot for høy temperatur
• Beskyttelse mot for lav temperatur (kun LiFePO4-batterier med tilkoblet temperatursensor)
• Beskyttelse mot overopplading av batteriet (kun med tilkoblet temperatursensor)
• Beskyttelse mot returstrøm
• Kortslutningsvern
• Beskyttelse mot feil polaritet for solcellepanelinganger

Temperatursensoren overvåker batteritemperaturen under ladeprosessen for å kontrollere og justere ladespenningen.

Solcelleregulatoren kan tilpasses til forskjellige batterityper ved hjelp av DIP-brytere.

Eventuelt kan TD283-berøringsskjermen (tilbehør) kobles til for å vise eksterne data og ladeprosessens fremdrift.

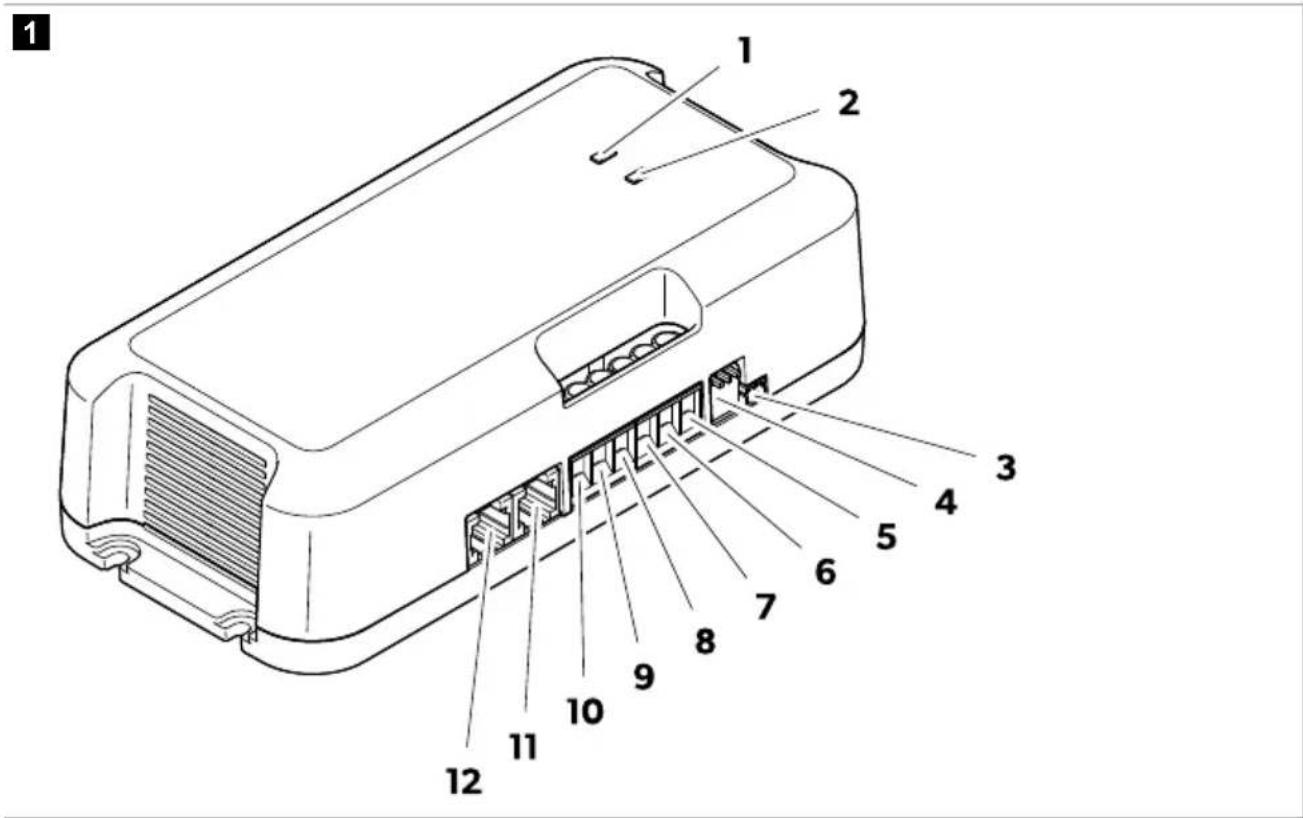

Tilkoblinger og betjeningselementer

1 2 3 4 5 6 7 8 9 10 11 12

Tabell 100: Tilkoblinger og betjeningselementer

Nr. Beskrivelse

1 Status-LED for forbruksbatteriet (B1)

2 Status-LED for startbatteriet (B2)

3 Tilkobling av temperatursensoren

4 Angi type forbruksbatteri ved hjelp av DIP-bryterne

5 Tilkobling til plusspol på startbatteri

NB

Nr. Beskrivelse

6 Tilkobling til plusspol på forbruksbatteri

7 Tilkobling til plusspol på solcellepanel 1

8 Tilkobling til plusspol på solcellepanel 2

9 Tilkobling til minuspol på forbruksbatteri

10 Tilkobling til minuspol på solcellepanel

11 Tilkobling til TD283-berøringsskjerm (tilbehør) eller CI-BUS

12 Tilkobling til TD283-berøringsskjerm (tilbehør) eller CI-BUS

Visnings-LED

Tabell 101: Visnings-LED

LED: Status Beskrivelse
	På Batteriene er fulladet (100 %)Grønn
	Blinker Ladeprosess
Oransje Blinker Ladeprosess, spenning < 12 V
Rød Blinker Feil (se kapittel Feilretting på side 225)

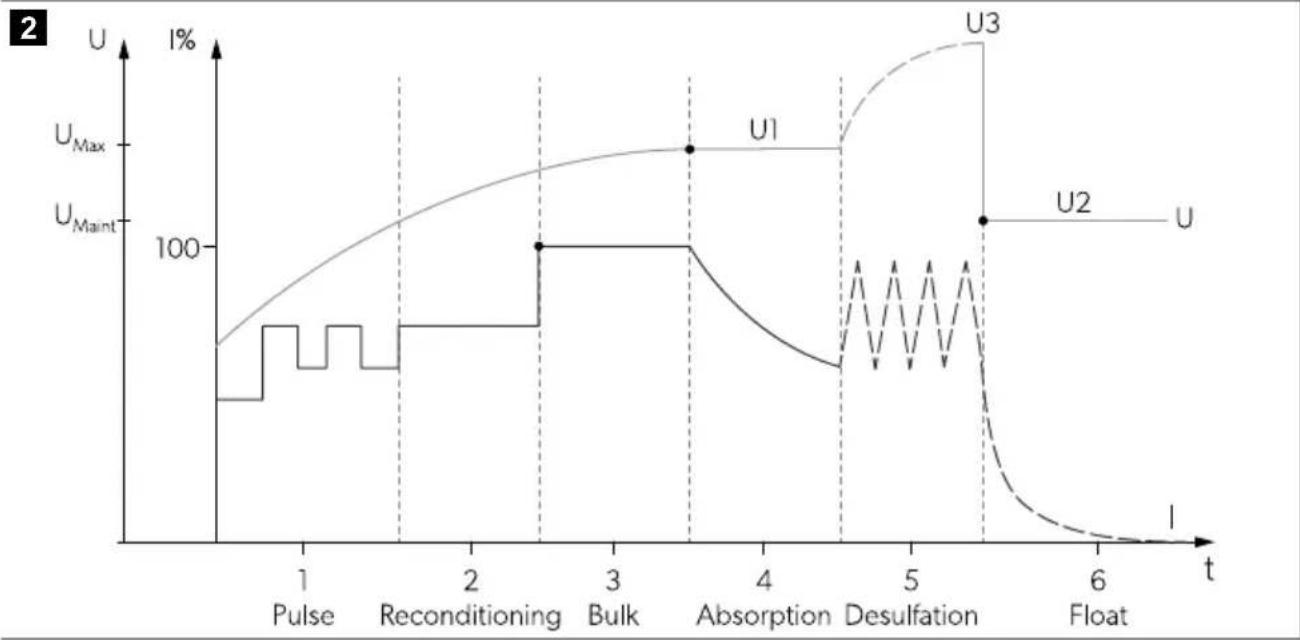

Batteriladefunksjon

En nettladesyklus på forbruksbatteriet initieres etter at forbruksbatterispenningen har sunket under tilbakestillings-spenningen.

En nettladesyklus på startbatteriet initieres i følgende situasjoner:

• Etter å ha sunket under den lave tilbakestillingsspenningen til startbatteriet (ladefasen til forbruksbatteriet vurderes ikke)
• Etter å ha sunket under tilbakestillingsspenningen til startbatteriet når forbruksbatteriet er i dryppladingsfasen (Float)

Med en spenning på mellom 8 og 10,5 V blir det levert en redusert strøm hver 5 s (timeout 4 h).

2: Rekondisjoneringsfase

Med en spenning på mellom 10,5 V og 12 V blir det levert en redusert strøm (timeout 8 h).

3: Konstant strømfase (bulk)

Forbruksbatteri (B1): Med en spenning på mellom 12 V og U1 (den maksimale spenningen til den valgte ladekurven) blir den maksimale strømmen levert. Den maksimale spenningen som blir levert, avhenger av effekten til de installerte solcellepanelene (Wp) og solcelleregulatoren som brukes:

• SC330: 20 A
• SC480: 30 A

Startbatteri (B2): Med en spenning på mellom 12 V og 14,2 V blir det levert en maksimal strøm på 10 A.

4: Konstant spenningsfase (absorbsjon)

Forbruksbatteri (B1): Med en spenning tilsvarende U1 (maksimumsspenningen til den valgte ladekurven) blir det levert en konstant spenning tilsvarende U1. Strømmen som leveres, blir redusert når batteriets ladestatus (SoC) øker. Den konstante spenningsfasen er begrenset avhengig av valgt ladeprogram (se kapittel Stille inn ladeprogrammet på side 223).

Startbatteri (B2): En konstant spenning på 14,2 V leveres for 15 min.

5: Desulfatering (desulphation)

MERK Kun for AGM2-batterier hvis ladeprogrammet er valgt (se kapittel Stille inn ladeprogrammet på side 223).

NB

Forbruksbatteri (B1): Strømmen pulserer mens batterispenningen øker til U3 for å fjerne sulfat fra blyplatene på batteriet og gjenopprette batterikapasiteten. Denne fasen avsluttes når U3 er nådd (timeout 2 t).

6: Dryppladingsfase (float)

Forbruksbatteri (B1): Dryppladingsfasen opprettholder en konstant spenning (U2) knyttet til den valgte ladekurven. Så snart batterispenningen har falt til en bestemt verdi, vil apparatet gå tilbake til den konstante strømfasen.

Temperatursensor

Når temperatursensoren er koblet til, justerer solcelleregulatoren ladespenningen (for blybatterier) eller ladestrømmen (for LiFePO4-batterier) i henhold til den målte temperaturen på batteriet.

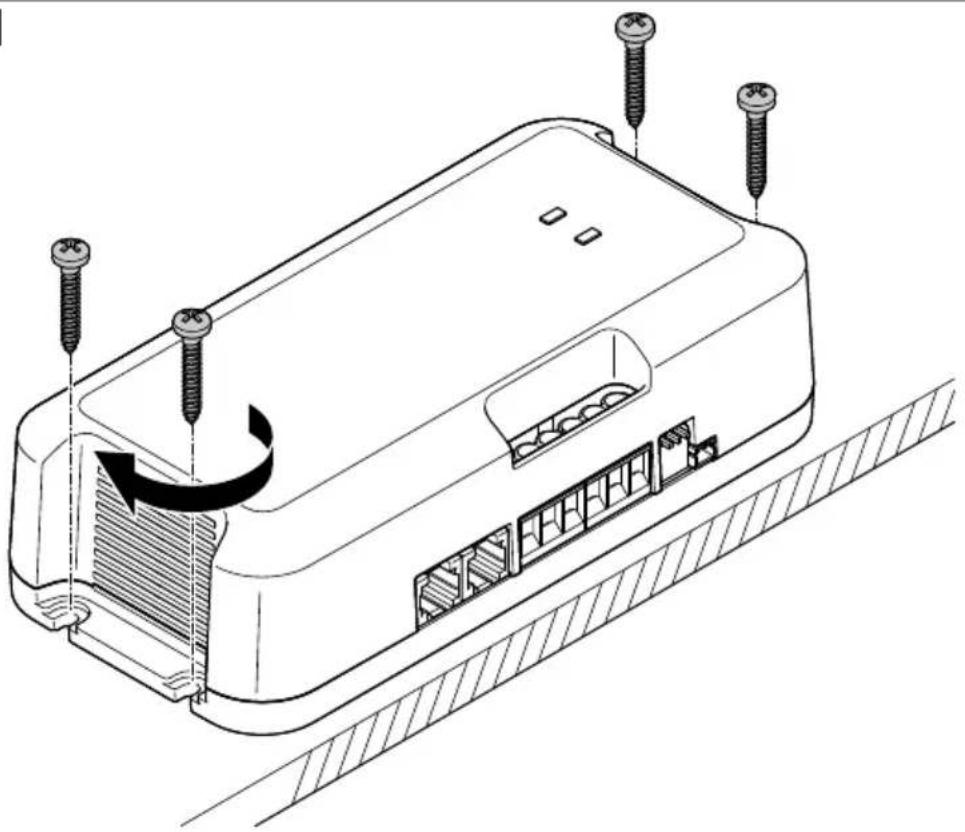

Vær oppmerksom på følgende instrukser ved valg av montasjested:

• Monter apparatet nær batteriene for å holde batteritilkoblingskabelen så kort som mulig.
• Forsikre deg om at montasjeflaten er solid og vannrett.
• Velg en plassering som er godt ventilert og beskyttet mot fuktighet og støv.
• Hold en avstand på 10 cm rundt hele apparatet.

Montering av laderegulatoren for solcelleanlegget

PASS PÅ! Fare for skader

Før du borer noe som helst, må du forsikre deg om at ingen elektriske kabler eller andre deler på kjøretøy-et kan skades av boring, saging eller filing.

Monter solcelleregulatoren vertikalt på en vegg ved hjelp av 4 skruer og med tilkoblingspunktene pekende nedover.

3

Tilkobling av laderegulatoren for solcelleanlegget

ADVARSEL! Fare for elektrisk støt

• Dekk alle solcellepaneler komplett med et ugtjennomsiktig material under montasjen for å unngå at det genereres elektrisitet.
• Bruk anbefalte kabeldiametre, kabellengder og sikringer.

Plasser sikringene nær batteriene for å beskytte kabelen mot kortslutning og mulig forbrenning.

PASS PÅ! Fare for skader

• Pass på at du ikke bytter polaritet.
- Ikke forbinde den negative klemmen på solcellepanelet til jord (ramme). Bruk alltid solcelleregulatorontakten til å koble til minuspolen til solcellepanelene.

Følg disse anvisningene ved tilkobling av laderegulator for solcelleanlegget:

• Tilkople forbruksbatteriet før du tilkopler solcellepanelene.
• Ikke bruk klemringer. Avisoler kabelendene på 10 mm.
• Koble til flere solcellepaneler kun parallelt og opp til nominell effekt på laderegulator for solcelleanlegget.
• Ved bruk av to eller flere batterier er parallell tilkobling tillatt dersom batteriene er av samme type, kapasitet og alder. Tilkople batteriene diagonalt.
• For å sikre måling av den interne temperaturen på batteriet kobler du den medfølgende temperatursensoren til minuspolen på forbruksbatteriet.

NB

- Bruk egnede måleinstrumenter:

Multimeter med likespenningsmåling, 200 V eller automatisk skala

Tangamperemeter med direkte avlesning (100 A-skala eller høyere)

Tilkoblingsvariant A (kun SC330)

Tilkoblingsvariant for utgangseffekten på solcellepaneler 0 240 Wp.

Gå frem som vist i fig. 4 på side 218, ved tilkobling av laderegulatoren for solcelleanlegget.

4 SC330 1 2 4 mm² 4 mm² rk bk 4 mm² rk 25A 3 rd 2,5 mm² 15A + - + + + + + + + + 4

Tabell 102: Tilkoblingsdiagram SC330

Nr. Beskrivelse
1 Laderegulator for solcelleanlegg
2 TD283-berøringsskjerm (tilbehør)
3 Temperatursensor
4 Solcellepanel(er)
	Forbruksbatteri

Nr. Beskrivelse
	Startbatteri (tilleggsutstyr)

Tabell 103: Fargekoding

Kode Farge
rd rød
bk svart

Tilkoblingsvariant B (kun SC330)

Tilkoblingsvariant for utgangseffekten på solcellepaneler 0' 240 Wp.

Gå frem som vist i fig. 5 på side 219, ved tilkobling av laderegulatoren for solcelleanlegget.

5 SC330 1 2 + - + - 4 rd 4 mm² bk 4 mm² 4 mm²rd bk 25A + - 3 rd 2,5 mm² 15A + -

Tabell 104: Tilkoblingsdiagram SC330

Nr. Beskrivelse
1 Laderegulator for solcelleanlegg
2 TD283-berøringsskjerm (tilbehør)

NB

Nr. Beskrivelse
3 Temperatursensor
4 WAGO-tilkobling
5 Solcellepanel(er)
		Forbruksbatteri
		Startbatteri (tilleggsutstyr)

Gå frem som vist i fig. 6 på side 220, ved tilkobling av laderegulatoren for solcelleanlegget.

6 1 SC480 2 5 + - + - 4 rd ≥6 mm² bk ≥6 mm² 4 mm² rd bk 40A + - 3 rd 2,5 mm² 15A + -

Tabell 106: Tilkoblingsdiagram SC480

Nr. Beskrivelse
1 Laderegulator for solcelleanlegg
2 TD283-berøringsskjerm (tilbehør)
3 Temperatursensor
4 WAGO-tilkobling
5 Solcellepanel(er)
	Forbruksbatteri
	Startbatteri (tilleggsutstyr)

Tabell 107: Fargekoding

Kode Farge
rd rød
bk svart

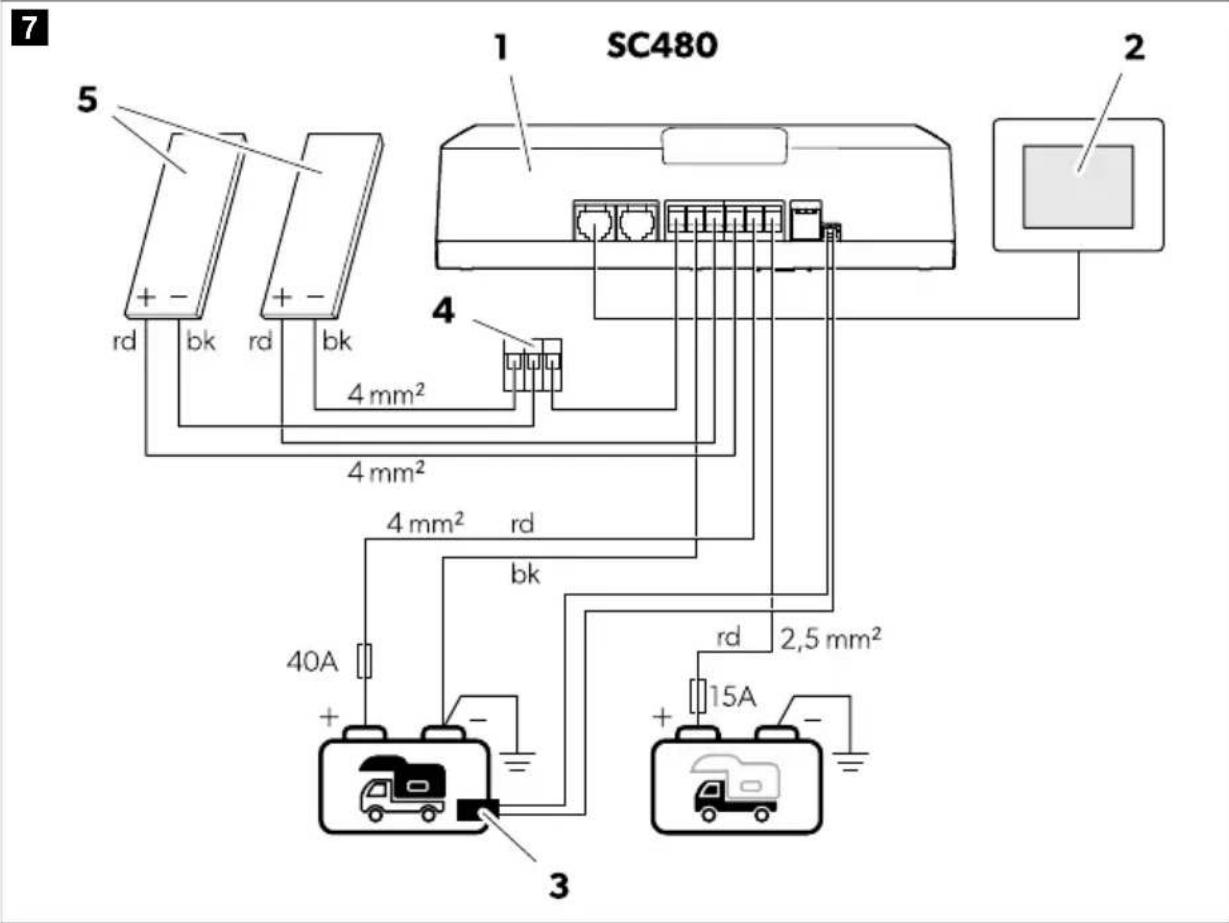

Tilkoblingsvariant D (kun SC480)

Gå frem som vist i fig. 7 på side 222, ved tilkobling av laderegulatoren for solcelleanlegget.

7 SC480 1 2 5 + - bk rd bk 4 mm² 4 mm² 4 4 mm² rd bk 40A + - 3 rd 2,5 mm² + - 15A

Tabell 108: Tilkoblingsdiagram SC480

Nr. Beskrivelse
1 Laderegulator for solcelleanlegg
2 TD283-berøringsskjerm (tilbehør)
3 Temperatursensor
4 WAGO-tilkobling
5 Solcellepanel(er)
	Forbruksbatteri
	Startbatteri (tilleggsutstyr)

• Bruk kun batterier som er egnet for den spesifiserte ladespenningen.
• Bruk en liten skrutrekker for å flytte DIP-bryterne forsiktig til ønsket posisjon.

Velg ladeprogrammet som er egnet for forbruksbatteritypen som benyttes, basert på batteriprodusentens spesifikasjoner, informasjonen på ladekurvene (se kapittel Batteriladefunksjon på side 214) og tekniske data (se kapittel Tek niske spesifikasjoner på side 227). De spesifiserte ladetidene gjelder for en gjennomsnittlig omgivelsestemperatur på 20 °C.

Skyv DIP-bryterne til posisjonen vist i tabellen nedenfor, for å stille inn ladeprogrammet til den respektive typen forbruksbatteri.

Tabell 110: Konfigurasjon av ladekurve

DIP-bryterposisjon (grå)	∅nsket ladeprogram DIP-bryterposisjon (grå)		∅nsket ladeprogram
	Blygelbatterier(14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		LiFePO4-batterier(14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Blysyrebatterier(14,4 V) eller AGM1-batterier(14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 V		LiFePO4-batterier(14,2 V)U1: 14,2 V (30 min)U2: 13,6 V
	AGM2-batterier(14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		LiFePO4-batterier(14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	AGM2-batterier med desulfate-ring(14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		LiFePO4-batterier(14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

Utfører systemsjekk

Solcelleregulatoren regulerer ladingen av opptil to batterier: Ett forbruksbatteri (B1) og ett startbatteri (B2), hvor forbruksbatteriet får prioritet.

NB

Forbruksbatteriet vil bli ladet under følgende forhold:

• De tilkoblede solcellepanelene leverer en spenning på >16 V.
• Batterispenningen er >8 V.

Forbruksbatteriet vil bli ladet med den valgte ladekurven (se kapittel Stille inn ladeprogrammet på side 223).

Startbatteriet vil bli ladet under følgende forhold:

• Forbruksbatteriet er i dryppladingsfasen (float) og startbatteriet har en spenning på <12,5 V.
• Startbatteriet har en spenning på 11,9 V av 20 min.

Hver opplading har en maksimal kjøretid, med unntak av dryppladingsfasen (float) som kontinuerlig overvåker ladestatusen (SoC) og som, ved behov, leverer en impulsstrøm for å holde batteriet 100 % oppladet.

1. Dekk til alle solcellepaneler med et ugtjennomsiktig stoff eller andre materialer for å forhindre at det produseres strøm.
2. Under installasjonen må alt være slått av og eventuelle andre strømkilder må være frakoblet (f.eks. batteriladere).
3. Mål spenningen til batteriene (verdi 1) med voltmeteret.
4. Fjern dekselet fra alle solcellepaneler. Sørg for direkte sollys for å få optimal ytelse fra solcellepanelene.
5. Mål spenningen til batteriene (verdi 2) med voltmeteret. Sammenlign verdi 2 med verdi 1 fra forrige måling. Verdi 2 bør være høyere enn verdi 1.
6. Sjekk ladestrømmen ved hjelp av mobilappen, et amperemeter eller den valgfrie TD283-berøringsskjermen (tilbehør).

Laste ned SunControl-appen

Solcelleregulatoren kan overvåkes og styres via Bluetooth ved hjelp av en app som du kan installere på en kompatibel enhet.

Last ned SunControl-appen fra App Store eller Google Play.

Merk deg at SunControl-appen kanskje ikke er tilgjengelig i ditt land.

11 Rengjøring og vedlikehold

PASS PÅ! Fare for skader

• Apparatet må aldri rengjøres under rennende vann eller spyles.
• Bruk ikke skarpe eller harde gjenstander, skurende vaskemidler eller blekemidler under rengjøring, da disse kan skade apparatet.

Rengjør produktet regelmessig med en fuktig klut.
Sjekk strømførende kabler eller ledninger regelmessig for feil på isoleringen, brudd eller vakkelkontakter.

Skifte sikring

ADVARSEL! Fare for elektrisk støt

Apparatets sikring må kun byttes ut av fagfolk.

Bytt ut sikringen som vist i fig. 8 på side 225. Bruk reservesikringen som følger med.

8 2. 3. 1. 30

12 Feilretting

Problem Mulig årsak Løsningsforslag
Laderegulatoren for solcelleanlegg fungerer ikke. LED-lysene lyser ikke.	Isoleringsfeil, brudd eller vakkelkon-takter på strømførende kabler.	> Sjekk strømførende kabler for feil på isoleringen, brudd eller vakkelkontakter.> Hvis du ikke kan finne noen feil, tar du kontakt med et autorisert serviceverksted.
	Solcelleanlegget fungerer ikke korrekt (lav effektutgang). Gjenstander eller smuss stenger lyset ute.	> Sjekk med hensyn til hindringer og sørg for at solcellepanelene ikke blokkeres av skygger.

NB

Problem Mulig årsak Løsningsforslag
		Plasser kjøretøyet på et bedre egnet sted.Fjem smuss.

13 Avfallshåndtering

• Hvis produkter inneholder ikke-erstattbare batterier, oppladbare batterier eller lyskilder, trenger du ikke fjerne dem før avhending.
• Hvis du ønsker å avfallsbehandle produktet, må du rådføre deg med nærmeste gjenvinningsstasjon eller din faghandler om hvordan du kan gjøre dette i overensstemmelse med gjeldende deponeringsforskrifter.
• Produktet kan avhendes gratis.

14 Garanti

Lovmessig garantitid gjelder. Hvis produktet er defekt: Ta kontakt med produsentens filial (se dometic.com/dealer) eller forhandler i ditt land.

Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

• Kopi av kvitteringen med kjøpsdato
• Årsak til reklamasjonen eller beskrivelse av feilen

Vær oppmerksom på at reparasjoner som utføres selv, eller som ikke utføres på en profesjonell måte, kan gå ut over sikkerheten og føre til at garantien blir ugyldig.

15 Tekniske spesifikasjoner

	SC330 SC480
Maksimal solcellepanelspenning (VoC) 32 V	==
Anbefalt utgangseffekt for solcellepanel 75 ... 330 Wp	110 ... 480 Wp
Utgang forbruksbatteri (B1)
Nominell spenning 12 V
Maksimal ladestrøm 20 A 30 A
Minimum batterikapasitet kreves
Bly-syre 60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Minimum batterispenning 8 V	==
Temperaturregulert lading	Opptil -0,03 V/°C
Utgang startbatteri (B2)
Nominell spenning 12 V
Maksimal ladestrøm	10 A
Minimum batterispenning 8 V	==
Generelle tekniske spesifikasjoner
Maksimalt strømforbruk ved standby	6 mA
Intern sikring	30 A
Omgivelsestemperatur for drift	-20 °C ... 50 °C

NB

	SC330 SC480
Relativ luftfuktighet	90 %, ikke-kondenserende
Mål 170 mm × 88 mm × 48 mm
Vekt 305 g 345 g
Frekvensbånd (Wi-Fi) 2,4 GHz ISM-bånd (2400 ... 2484 MHz)
RF-utgangseffekt 4 dBm (Bluetooth V5.0 Single Mode LE)
Sertifisering
			02	0

Med dette erklærer Dometic Mobile Power Italy S.r.l. at radioutstyret av typen SC330 og SC480 er i samsvar med direktivet 2014/53/EU. Den komplette teksten for EU-samsvarserklæringen er tilgjengelig på følgende internettadresse: documents.dometic.com

Suomi
