HASZNÁLATI ÚTMUTATÓ SC330 DOMETIC

Szerelési és használati útmutató.... 318

HR

11 Čistenie a údržba.... 291

12 Odstraňovanie porúch....292

13 Likvidácia....293

14 Záruka....294

1 Fontos információk....318

2 Szimbólumok magyarázata....318

3 Általános biztonsági útmutatások....319

4 Célcsoport....322

5 A csomag tartalma....322

6 Tartozékok....322

7 Rendeltetésszerű használat....323

8 Műszaki leírás....324

9 Szerelés....327

10 Üzemeltetés....334

11 Tisztítás és karbantartás....336

12 Hibakeresés....337

13 Ártalmatlanítás....338

14 Szavatosság....339

15 Műszaki adatok....339

1 Fontos információk

A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.

A termék használatba vételével Ön kijelenti hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyelmeztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a benne található utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhatnak és frissülhetnek. Naprakész termékinformációk érdekében kérjük látogasson el a következő honlapra: documents.dometic.com.

2 Szimbólumok magyarázata

VESZÉLY!

Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okoz, ha nem kerülik el.

FIGYELMEZTETÉS!

Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okozhat, ha nem kerülik el.

VIGYÁZAT!

Veszélyes helyzetet jelöl, amely könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el.

3 Általános biztonsági útmutatások

Vegye figyelembe a járműgyártó és a hivatalos szakműhely biztonsági útmutatásait és előírásait.

FIGYELMEZTETÉS! Áramütés miatti veszély

• A készülék beszerelését és eltávolítását csak szakképzett személyzet végezheti.
• Ha a készüléken látható sérülések vannak, akkor a készüléket nem szabad üzembe helyezni.
• Ha a készülék tápkábele megsérült, akkor a biztonsági kockázatok elkerülése érdekében ki kell cserélni ezt.
• Javításokat csak szakemberek végezhetnek a készüléken. A helytelen javítások jelentős veszélyeket okozhatnak.
• Ha a készüléket szétszereli: Oldja ki az összes csatlakozót. Biztosítsa, hogy az összes be- és kimenet feszültségmentes legyen.
• Ne használja a készüléket nedves körülmények között, és ne merítse bele semmilyen folyadékba. Száraz helyen tárolja.
• Kizárólag a gyártó által engedélyezett tartozékokat használja.
• Semmilyen módon nem módosítsa, vagy ne változtassa meg egyik komponenst sem.
  • Válassza le a készüléket az áramellátásról:
  Minden tisztítás és ápolás előtt
  minden használat után

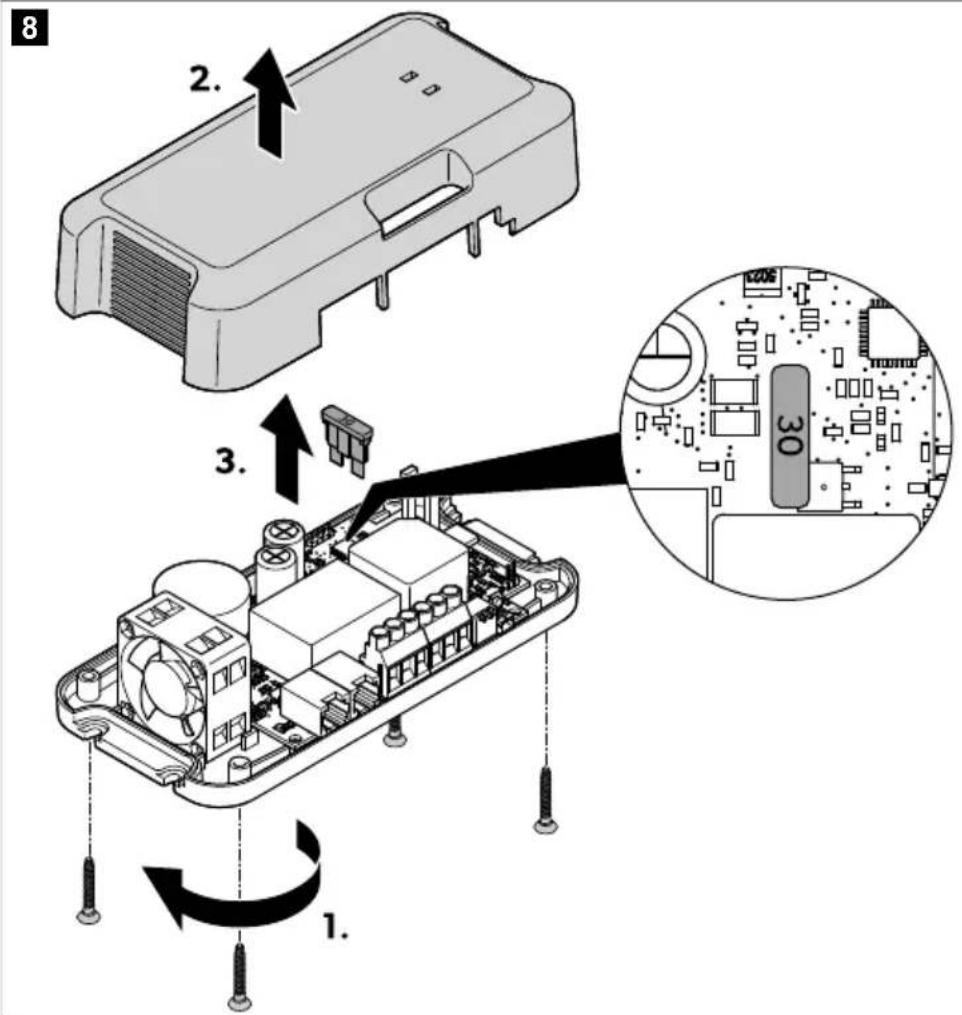

  biztosítékcsere előtt
  Elektromos hegesztési munkák vagy az elektromos rendszeren végzett munkák előtt

FIGYELMEZTETÉS! Egészségkárosodás veszélye

• A készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
• Az elektromos berendezések nem játékszerek. Úgy tárolja és használja a készüléket, hogy a kisgyermekek ne férhessenek hozzá.
• A gyermekeket felügyelni kell annak érdekében, hogy ne játsszanak a készülékkel.
• A tisztítást és a felhasználói karbantartást felügyelet nélküli gyermekek nem végezhetik.

FIGYELEM! Károsodás veszélye

• Üzembe helyezés előtt hasonlítsa össze a feszültségadatokat az adattáblán a meglévő energiaellátással.
• Ügyeljen arra, hogy más tárgyak ne okozhassanak rövidzárlatot a készülék érintkezőinél.
• Ügyeljen arra, hogy a negatív és pozitív pólusok soha ne érintkezzenek egymással.

3.1 A készülék biztonságos telepítése

VESZÉLY! Robbanásveszély

Ne szerelje fel a készüléket olyan területeken, ahol gáz- vagy porrobbanás veszélye áll fenn.

HU

FIGYELMEZTETÉS! Sérülés kockázata

• A készüléket úgy kell biztonságosan felszerelni, hogy ne eshessen le.
• A készülék pozicionálásakor az elbotlásveszély minden formájának elkerülése érdekében gondoskodjon a kábelek megfelelő rögzítéséről.

FIGYELEM! Károsodás veszélye

• Ne helyezze a készüléket hőforrások közelébe (fűtés, erős napsugárzás, gázkazán, stb.).
• A készüléket száraz és fröccsenő víz ellen védett helyre telepítse.

3.2 Biztonság a készülék elektromos csatlakoztatása során

VESZÉLY! Áramütés miatti veszély

Ha elektromos berendezéseken dolgozik, biztosítsa, hogy legyen valaki a közelben, aki vészhelyzetben segítséget nyújthat.

FIGYELMEZTETÉS! Áramütés miatti veszély

• Tartsa be az ajánlott kábelkeresztmetszeteket.
• A vezetékeket úgy vezesse, hogy azokat ajtók vagy motorháztetők ne sérthessék meg. Becsípődött kábelek életveszélyes sérüléseket okozhatnak.

FIGYELEM! Károsodás veszélye

• Ha vezetékeket lemezburkolatokon vagy más éles peremű falakon kell átvezetnie, akkor használjon csöveket vagy átvezetőket.
• Ne vezesse a kábeleket nagy ráhagyással vagy élesen megtörve.
• A vezetékeket biztonságosan rögzítse.
• A vezetékekre ne fejtsen ki húzóerőt.

3.3 Biztonság a készülék üzemeltetése során

FIGYELMEZTETÉS! Robbanásveszély

• A készüléket kizárólag zárt, jól szellőztetett helyiségekben használja.
• Az alábbi körülmények között ne üzemeltesse a készüléket:
  sótartalmú, nedves vagy vizes környezetben korrozív hatású gőzök közelében éghető anyagok közelében robbanásveszélyes területeken

FIGYELMEZTETÉS! Áramütés miatti veszély

• Vegye figyelembe, hogy a készülék alkatrészei még a biztosíték kioldása esetén is feszültség alatt állhatnak.
• Ne oldjon le kábeleket, ha a készülék még üzemel.

FIGYELEM! Károsodás veszélye

• Ügyeljen arra, hogy a készülék levegőbevezető és kivezető nyílásai ne legyenek elfedve.
  • Gondoskodjon a megfelelő szellőzésről.
• A készüléket ne tegye ki az eső hatásának.

3.4 Biztonság az akkumulátorok kezelésénél

FIGYELMEZTETÉS! Sérülés kockázata

• Az akkumulátorok agresszív és maró savakat tartalmaznak. Kerülje az akkumulátorfolyadékkal történő bármilyen testi kontaktust. Az akkumulátorfolyadék börre kerülése esetén bő vízzel alaposan mossa le a bőrt. Savak által okozott sérülések esetén feltétlenül menjen orvoshoz.
• Az akkumulátorokkal végzendő munkák során ne viseljen fém tárgyakat, például órát vagy gyűrűt. Az ólomsavas akkumulátorok súlyos égést okozó rövidzárlati áramokat generálhatnak.
• Csak szigetelt szerszámokat használjon.
• Akkumulátorokon végzett munkák során használjon védőszemüveget és viseljen védőruházatot. Akkumulátoroknál végzett munkák során ne érintse meg a szemét.

VIGYÁZAT! Robbanásveszély

• Fagyott vagy meghibásodott akkumulátort nem próbáljon meg feltölteni. Ilyen esetben az akkumulátort fagymentes helyen helyezze el, és várjon addig, amíg az akkumulátor át nem vette a környezeti hőmérsékletet. Ezt követően indítsa el a töltési műveletet.
• Ne dohányozzon, ne használjon nyílt lángot, és ne okozzon szikrát a motor vagy az akkumulátor közelében.

FIGYELEM! Károsodás veszélye

• Kizárólag újratölthető akkumulátorokat használjon.
• Akadályozza meg, hogy az akkumulátorra fém alkatrészek eshessenek. Ez szikrát generálhat, vagy az akkumulátort és más elektromos alkatrészeket rövidre zárhat.
• A csatlakoztatásnál vegye figyelembe a megfelelő polaritást:
• Kövesse az akkumulátorgyártó és az akkumulátort használó berendezés vagy jármű gyártójának útmutatásait.
• Ha az akkumulátort el kell távolítani, először válassza le a földelőcsatlakozást. Mielőtt kiszerelné az akkumulátort, válassza le róla az összes csatlakozást és az összes fogyasztót.
• Csak teljesen feltöltött akkumulátorokat tároljon. Rendszeresen töltse fel a tárolt akkumulátorokat.
• Ne hordozza az akkumulátort a pólusainál fogva.

Biztonsági óvintézkedések a lítium akkumulátorok kezelésekor

VIGYÁZAT! Sérülés kockázata

Csak beépített akkumulátor-kezelő rendszerrel és cellakiegyenlítéssel rendelkező akkumulátorokat használjon.

FIGYELEM! Károsodás veszélye

• Az akkumulátort csak olyan környezetben helyezze be, ahol a környezeti hőmérséklet legalább 0 °C.
• Kerülje az akkumulátorok mélylemerülését.

Biztonsági óvintézkedések az ólom-sav akkumulátorok kezelésekor

VIGYÁZAT! Egészségkárosodás veszélye

Az akkumulátorban lévő víz-sav folyadék elpárologhat, és savas szagot okozhat. Az akkumulátort csak jól szellőző helyiségben használja.

FIGYELEM! Károsodás veszélye

• Az akkumulátor nincs lezárva. Ne fordítsa az akkumulátort az oldalára vagy fejjel lefelé. Az akkumulátor vízszintes felületre helyezze.
• Nyitott ólom-sav akkumulátoroknál rendszeresen ellenőrizze a savszintet.
• A mélylemerült ólom-sav akkumulátorokat a szulfátosodás elkerülése érdekében azonnal töltse fel.

4 Célcsoport

Az áramellátás csatlakoztatását csak olyan képzett villanyszerelő végezheti el, aki bizonyítottan rendelkezik elektromos berendezések és szerelvények felépítésével és működtetésével kapcsolatos készségekkel és ismeretekkel, és aki ismeri annak az országnak a vonatkozó előírásait, amelyben a berendezést beszerelik és/vagy használják, valamint a veszélyek azonosítása és elkerülése érdekében biztonsági képzésben részesült.

5 A csomag tartalma

Leírás Mennyiség
Napelem töltésszabályozó 1
Hőmérséklet érzékelő 1
Tartalékbiztosíték (30 A) 1
WAGO csatlakozó SC330: 1	SC480: 2
Rögzítőcsavar 4
Rövid üzemeltetési útmutató 1
Szerelési és használati útmutató (csak digitálisan) 1

6 Tartozékok

Leírás Cikksz.

TD283 érintőképernyő 9620013272

7 Rendeltetésszerű használat

A napelemes töltő célja, hogy biztosítsa a ház akkumulátorának megfelelő töltési feszültségét a napelemek mikroprocesszor vezérelt IUOU töltési programmal történő töltésekor, és hogy megvédje az akkumulátort a túlfeszültség és a mélylemerülés ellen.

Ezenkívül a napelemes töltő biztosítja az indítóakkumulátor megfelelő töltöttségi állapotát a motor indításához.

A napelemes töltő csak a napelemek vezérlésére alkalmas.

A napelemes töltő nem alkalmas más töltési források vezérlésére.

A napelemes töltő a következő típusú akkumulátorok töltésére alkalmas:

• Ólom-sav akkumulátorok
• zselés akkumulátorok
• Felitatott üvegszálas (AGM) akkumulátorok
  • LiFePO4 akkumulátorok

A napelemes töltő nem alkalmas más típusú akkumulátorok (pl. NiCd, NiMH stb.) töltésére.

A napelemes töltő következő célokra alkalmas:

• Beszerelés lakóautókba
  • Helyhez kötött vagy mobil használat
• Beltéri használat

A napelemes töltő nem alkalmas a következő célokra:

• Elektromos hálózati üzemeltetés
- Kültéri használatra

A csatlakoztatott napelemek energialeadása nem haladhatja meg a műszaki adatokban megadott maximális teljesítményt.

Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.

Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.

A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:

• Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is
• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkatrészektől eltérő cserealkatrészek használata
• A termék kifejezett gyártói engedély nélküli módosítása
• Az útmutatóban leírt céloktól eltérő felhasználás

A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.

8 Müszaki leírás

Általános leírás

A napelemes töltő a következő funkciókat kínálja:

• Mikroprocesszor-vezérelt, hömérséklet-kompenzált IUOU töltőprogramok különböző akkumulátortípusokhoz
• Maximális teljesítménycsúcs felügyelet (MPPT)
• Bluetooth csatlakozás adat és funkció képernyő számára a mobil alkalmazásban

A napelemes töltő a következő védelmi mechanizmusokkal rendelkezik:

• Túlfeszültség védelem
• Alacsony feszültség védelem
• Túlmelegedés elleni védelem
- Alacsony hőmérséklet elleni védelem (csak LiFePO4 akkumulátorok csatlakoztatott hőmérséklet-érzékelővel)
- Akkumulátor túltöltés elleni védelem (csak csatlakoztatott hőmérséklet érzékelővel)
• Visszáram elleni védelem
• rövidzárlat elleni védelem
- Polaritás felcserélés elleni védelem napelem bemeneteknél

A hömérséklet-érzékelő a töltési folyamat során felügyeli az akkumulátor hömérsékletét, és ennek megfelelően szabályozza és állítja be a töltési feszültséget.

A napelemes töltő a DIP-kapcsolókkal beállítható a házi akkumulátor különböző akkumulátortípusaihoz.

Opcionálisan csatlakoztatható TD283 érintőképernyő (tartozék) a külső adatok és a töltési folyamat előrehaladásának megjelenítéséhez.

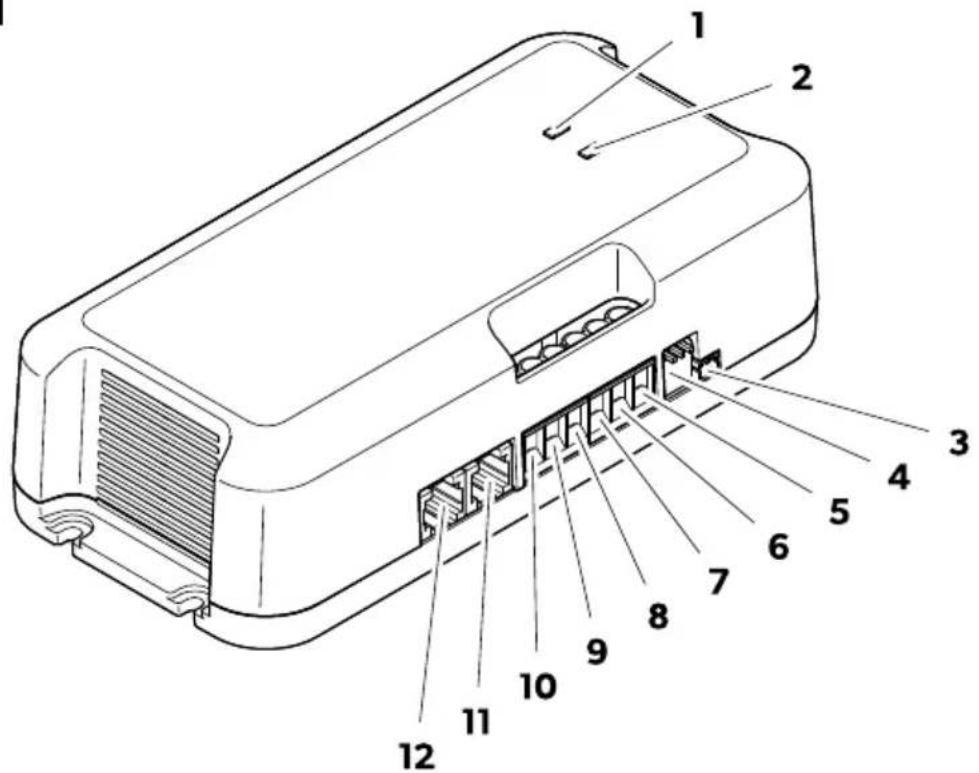

Csatlakozók és kezelőelemek

1

táblázat 155: Csatlakozók és kezelőelemek

Sz. Leírás

1 Házi akkumulátor állapotjelző LED-je (B1)

2 Indítóakkumulátor állapotjelző LED-je (B2)

3 Hőmérsékletérzékelő csatlakozója

4 DIP-kapcsolók a házi akkumulátor típusának beállításához

5 Indítóakkumulátor pozitív pólusának csatlakozója

6 Házi akkumulátor pozitív pólusának csatlakozója

7 1. napelem pozitív pólusának csatlakozója

8 2. napelem pozitív pólusának csatlakozója

9 Házi akkumulátor negatív pólusának csatlakozója

10 Napelemek negatív pólusának csatlakozója

11 TD283 érintőképernyő (tartozékok) vagy CI-BUS csatlakozó

12 TD283 érintőképernyő (tartozékok) vagy CI-BUS csatlakozó

HU

LED jelzők

táblázat 156: LED jelzők

LED: Állapot Leírás
	Be Akkumulátor teljesen feltöltve (100 %)Zöld
	Villogás Töltési folyamat
Narancssárga Villogás Töltési folyamat, feszültség < 12 V
Piros Villogás Hiba (lásd a következő fejezetben: Hibakeresés 337. oldal )

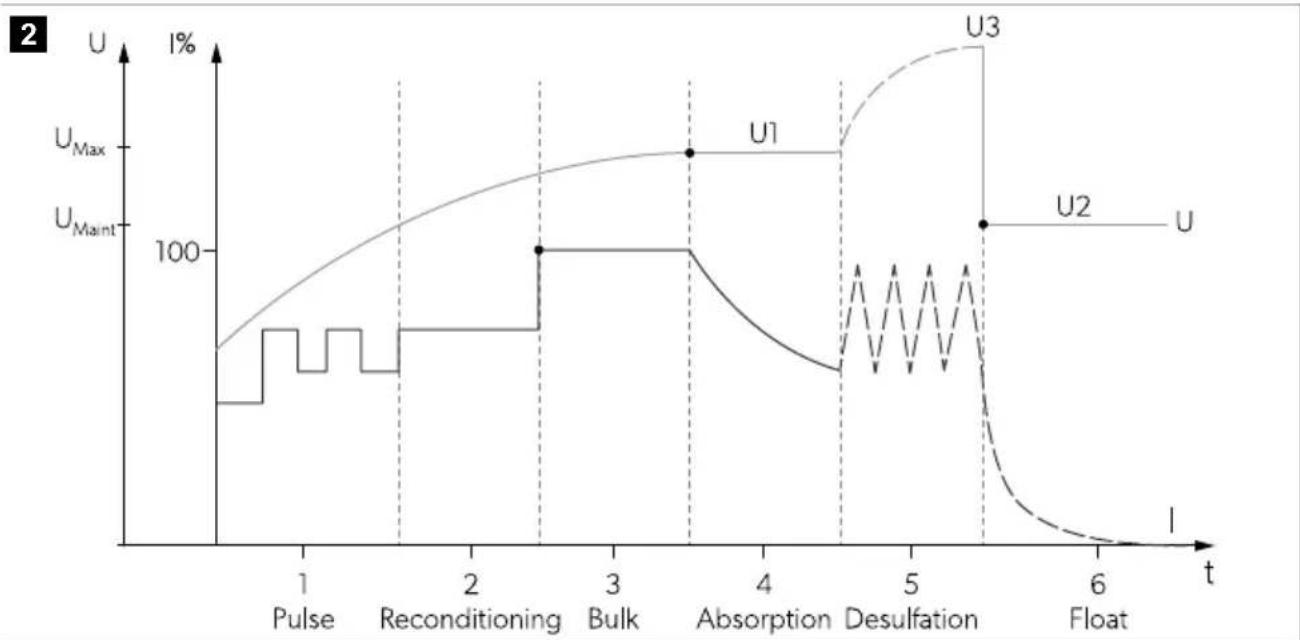

Akkumulátortöltő funkció

A házi akkumulátor fő töltési ciklusa azután indul el, hogy a házi akkumulátor feszültsége a visszaállítási feszültség alá csökkent.

Az indítóakkumulátor elektromos hálózati töltési ciklusa a következő helyzetekben indul el:

• Miután az indítóakkumulátor alacsony visszaállítási feszültsége alá esik (a házi akkumulátor töltési fázisa nem kerül figyelembevételre)
• Miután az indítóakkumulátor visszaállítási feszültsége alá esik, amikor a házi akkumulátor csepptöltési fázisban van (fenntartás)

8 és 10,5 Vközötti feszültséggel, csökkentett áramerősség leadás történik 5 s (4 h időkorlát).

2: Rekondicionálási fázis

10,5 V és 12 Vközötti feszültséggel, csökkentett áramerősség leadás történik (8 h időkorlát).

3: Állandó áram fázis (növelés)

Házi akkumulátor (B1): 12 V és U1 (a kiválasztott töltési görbe maximális feszültsége) közötti feszültséggel maximális áramerősség leadás történik. A maximálisan leadott áram a telepített napelemek teljesítményétől (Wp) és az alkalmazott napelemes töltőtől függ:

• SC330: 20 A
• SC480: 30 A

Indítóakkumulátor (B2): 12 V és 14,2 V közötti akkumulátorfeszültség esetén 10 A maximális áramerősség biztosítása történik.

4: Állandó feszültségű fázis (abszorpció)

Házi akkumulátor (B1): Az U1-nek (a kiválasztott töltési görbe maximális feszültsége) megfelelő feszültséggel az U1-nek megfelelő állandó feszültséget kap. A szállított áram az akkumulátor töltöttségi állapotának (SoC) növekedésével csökken. Az állandó feszültségű fázis a kiválasztott töltési programtól függően korlátozott (lásd a A töltési program beállítása 334. oldal fejezetben).

Indítóakkumulátor (B2): 14,2 V állandó feszültség biztosítása történik ennyi ideig: 15 min.

5: Szulfátlanítás (szulfátmentesítés)

MEGJEGYZÉS Csak AGM2 akkumulátorok esetén, ha a töltési program ki van választva (lásd a A töltési program beállítása 334. oldal fejezetben).

Házi akkumulátor (B1): Az áram pulzál, miközben az akkumulátor feszültsége U3-ra emelkedik, hogy eltávolítsa a szulfátot az akkumulátor ólomlemezéről és helyreállítsa az akkumulátor kapacitását. Ez a fázis az U3 elérése után véget ér (időkorlát 2 óra).

6: Csepptöltési fázis (fenntartás)

Házi akkumulátor (B1): A csepptöltési fázis a kiválasztott töltési görbéhez (U2) kapcsolódó állandó feszültséget tartja fenn. Amint az akkumulátor feszültsége egy bizonyos értékre leesett, a készülék ismét belép az állandó áramerősségű fázisba.

Hömérséklet érzékelő

A csatlakoztatott hömérsékletérzékelővel a napelemes töltő a töltési feszültséget (ólomakkumulátorok esetén) vagy a töltési áramot (LiFePO4 akkumulátorok esetén) az akkumulátoron mért hömérsékletnek megfelelően igazítja.

Ólom akkumulátorok esetén: A hőmérséklet-érzékelő csatlakoztatása nélkül, vagy ha a hőmérséklet-érzékelő meghibásodott, a töltési feszültséget 20 °C-ra vonatkoztatja.

LiFePO4 akkumulátorok esetében: A csatlakoztatott hőmérséklet-érzékelő nélkül a napelemes töltő nem működik.

9 Szerelés

Szerelési hely

A felszerelés helyét az útmutatások figyelembevételével válassza meg:

HU

• Ahhoz hogy az akkumulátor csatlakozókábel a lehető legrövidebb legyen, a készüléket az akkumulátorok közelébe telepítse.
• Biztosítsa, hogy a szerelési felület stabil és sík legyen.
• Válasszon jól szellőző, nedvességtől és portól védett helyet.
• Tartson minden oldalról 10 cm távolságot a készülék körül.

A napelemes töltő felszerelése

FIGYELEM! Károsodás veszélye

Furatok készítése előtt biztosítsa hogy a fúrás, a fűrészelés vagy a csiszolás ne okozzon kárt a jármű elektromos kábeleiben vagy az egyéb alkatrészeiben.

Szerelje fel a napelemes töltőt a mellékelt 4 csavarral függőlegesen a falra úgy, hogy a csatlakozók lefelé mutassanak.

A napelem töltő csatlakoztatása

FIGYELMEZTETÉS! Áramütés miatti veszély

• A telepítés során teljesen fedje le az összes napelemet egy nem átlátszó anyaggal, megakadályozva ezáltal az elektromos áram keletkezését.
• Tartsa be az ajánlott kábelkeresztmetszeteket, kábelhosszúságokat és biztosíték méretezéseket.

VIGYÁZAT! Tüzveszély

A biztosítékokat az akkumulátorok közelében helyezze el, ezáltal megvédheti a kábelt a rövidzárlattól és az esetleges elégéstől.

FIGYELEM! Károsodás veszélye

• Ügyeljen arra, hogy a polaritás ne legyen felcserélve.
• Ne csatlakoztassa a napelem negatív pólusát a földeléshez (alvázához). Mindig a napelemes töltő csatlakozóját használja a napelemek negatív pólusához való csatlakozáshoz.

A napelem töltésszabályozó csatlakoztatása során vegye figyelembe a következő útmutatásokat:

• A napelem csatlakoztatása előtt csatlakoztassa a házi akkumulátort.
• Ne használjon kábelsarukat. A következőknek megfelelően csupaszítsa le a kábelvégeket 10 mm.
• Több napelemet csak párhuzamosan és csak a napelem töltésszabályozó névleges teljesítményéig csatlakoztasson.
• Két vagy több akkumulátor esetén a párhuzamos csatlakoztatás akkor megengedett, ha az akkumulátorok azonos típusúak, azonos kapacitásúak és korúak. Az akkumulátorokat átlósan csatlakoztassa.
• Az akkumulátor belső hőmérsékletének mérése érdekében csatlakoztassa a mellékelt hőmérséklet-érzékelőt a házi akkumulátor negatív pólusához.
• Használjon megfelelő mérőműszereket:

Multiméter egyenfeszültség méréssel, 200 V vagy automatikus skálázással

Amperometriás mérőcsipesz közvetlen méréssel (100 A vagy magasabb skálázással)

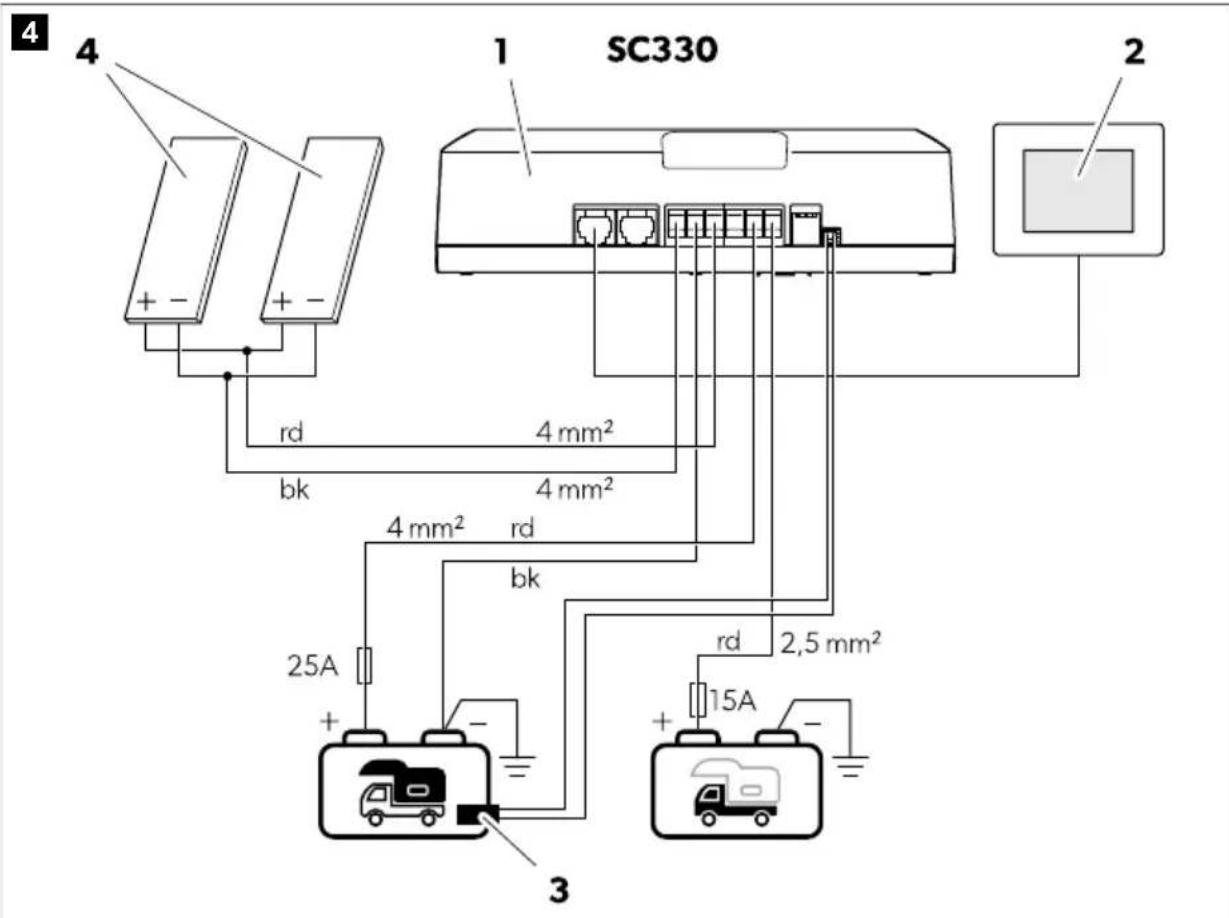

'A' csatlakozási változat (csak SC330)

Csatlakozási változat a napelemek Ô 240 Wp kimeneteihez.

A napelem töltő csatlakoztatásához a . ábra 4 329. oldal ábra szerint járjon el.

4 SC330 1 2 4 + - + - rd 4 mm² bk 4 mm² 4 mm² bk 25A + - 3 rd 2,5 mm² + - 15A

táblázat 157: SC330 csatlakozási diagram

Sz. Leírás
1 Napelem töltésszabályozó
2 TD283 érintőképernyő (tartozék)
3 Hőmérséklet érzékelő
4 Napelem(ek)
	Házi akkumulátor
	Indítóakkumulátor (opcionális)

táblázat 158: Színkód

Kód Szín
rd piros
bk fekete

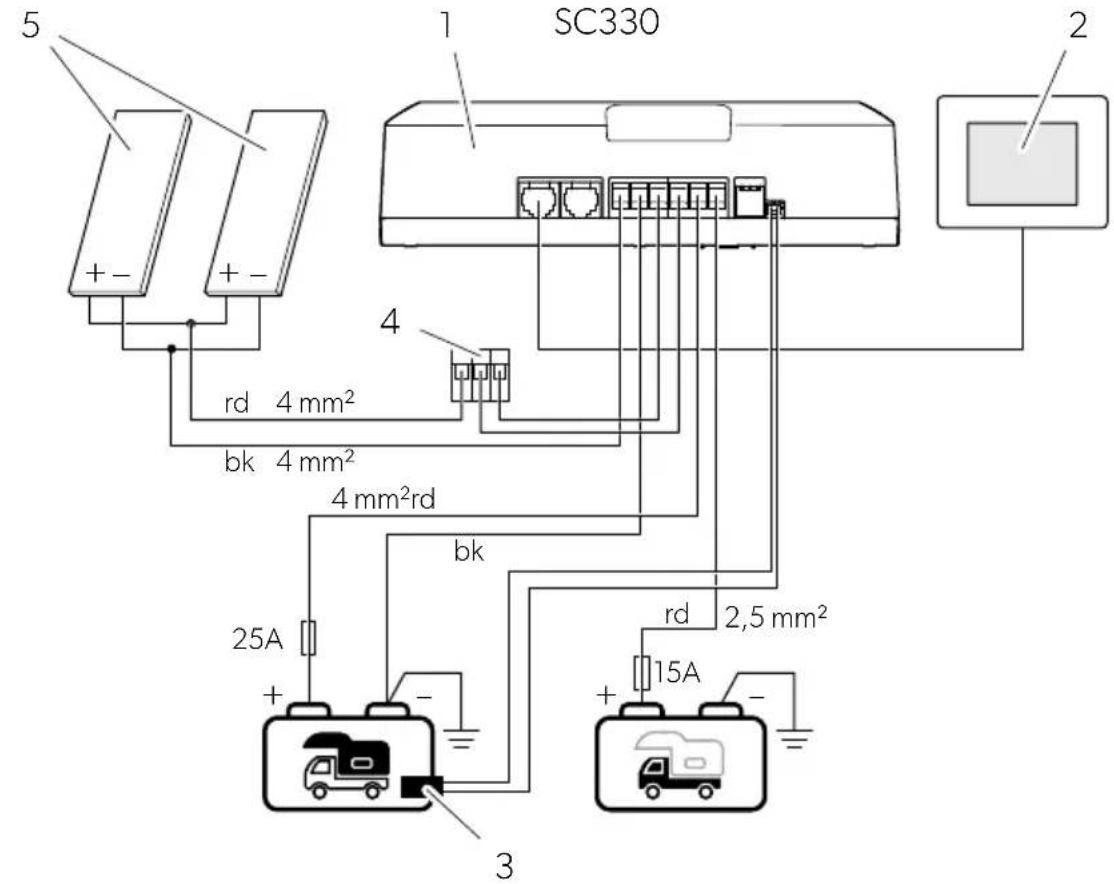

B csatlakozási változat (csak SC330)

Csatlakozási változat a napelemek 0' 240 Wp kimeneteihez.

A napelem töltő csatlakoztatásához a . ábra 5 331. oldal ábra szerint járjon el.

5

5 SC330 1 2 + - + - 4 rd 4 mm² bk 4 mm² 4 mm²rd bk 25A + - 3 rd 2,5 mm² 15A + -

táblázat 159: SC330 csatlakozási diagram

Sz. Leírás
1 Napelem töltésszabályozó
2 TD283 érintőképernyő (tartozék)
3 Hőmérséklet érzékelő
4 WAGO csatlakozó
5 Napelem(ek)
	Házi akkumulátor
	Indítóakkumulátor (opcionális)

táblázat 160: Színkód

Kód Szín
rd piros
bk fekete

'C' csatlakozási változat (csak SC480)

A napelem töltő csatlakoztatásához a . ábra 6 332. oldal ábra szerint járjon el.

6 1 SC480 2 5 + - + - 4 rd ≥6 mm² bk ≥6 mm² 4 mm² rd bk 40A + - 3 rd 2,5 mm² + - 15A -

táblázat 161: SC480 csatlakozási diagram

Sz. Leírás
1 Napelem töltésszabályozó
2 TD283 érintőképernyő (tartozék)
3 Hőmérséklet érzékelő
4 WAGO csatlakozó
5 Napelem(ek)
	Házi akkumulátor
	Indítóakkumulátor (opcionális)

táblázat 162: Színkód

Kód Szín
rd piros
bk fekete

'D' csatlakozási változat (csak SC480)

A napelem töltő csatlakoztatásához a . ábra 7 333. oldal ábra szerint járjon el.

7 SC480 1 2 5 + - bk rd bk 4 mm² 4 mm² 4 4 mm² rd bk 40A + - 3 rd 2,5 mm² 15A + -

táblázat 163: SC480 csatlakozási diagram

Sz. Leírás
1 Napelem töltésszabályozó
2 TD283 érintőképernyő (tartozék)
3 Hőmérséklet érzékelő
4 WAGO csatlakozó
5 Napelem(ek)

Sz. Leírás
	Házi akkumulátor
	Indítóakkumulátor (opcionális)

táblázat 164: Színkód

Kód Szín
rd piros
bk fekete

10 Üzemeltetés

A töltési program beállítása

FIGYELEM! Károsodás veszélye

• Csak olyan akkumulátorokat használjon, amelyek alkalmasak a megadott töltési feszültséghez.
• Egy kis csavarhúzóval óvatosan állítsa a DIP-kapcsolókat a kívánt pozícióba.

Az akkumulátor gyártójának előírásai, a töltési görbékre vonatkozó információk (lásd: Akkumulátortöltő funkció 326. oldal fejezet) és a műszaki adatok (lásd: Műszaki adatok 339. oldal) alapján válassza ki az alkalmazott házi akkumulátor típusának megfelelő töltési programot. A megadott töltési idők 20 °C átlagos környezeti hőmérsékletre vonatkoznak.

A DIP-kapcsolókat az alábbi táblázatban látható pozícióba tolva állítsa be az adott típusú házi akkumulátorhoz tartozó töltési programot.

táblázat 165: Töltési görbe beállítása

DIP-kapcsoló pozíciója (szürke)	Kívánt töltési program DIP-kapcsoló	pozíciója (szürke)	Kívánt töltési program
	Ólom-zselés akkumulátorok (14,2 V)U1: 14,2 V (90 ... 360 min)U2: 13,6 V		LiFePO4 akkumulátorok (14,4 V)U1: 14,4 V (20 ... 60 min)U2: 13,8 V
	Ólom-sav akkumulátorok (14,4 V)vagyAGM1 akkumulátorok (14,4 V)U1: 14,4 V (30 ... 240 min)U2: 13,6 VAGM2 akkumulátorok (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 V		LiFePO4 akkumulátorok (14,2 V)U1: 14,2 V (30 min)U2: 13,6 VLiFePO4 akkumulátorok (14,6 V)U1: 14,6 V (20 ... 60 min)U2: 13,8 V
	AGM2 akkumulátorok szulfátmentesítéssel (14,7 V)U1: 14,7 V (30 ... 180 min)U2: 13,6 VU3: 15,7 V		LiFePO4 akkumulátorok (14,5 V)U1: 14,5 V (30 ... 90 min)U2: -

A rendszer működésének ellenőrzése

A napelemes töltő legfeljebb két akkumulátor töltését szabályozza: Egy házi akkumulátor (B1) és egy indítóakkumulátor (B2), a házi akkumulátor elsőbbségi töltésével.

A házi akkumulátor töltése a következő feltételek esetén történik meg:

• A csatlakoztatott napelemek >16 V feszültséget szolgáltatnak.
• Az akkumulátorfeszültség >8 V.

A házi akkumulátor töltése a kiválasztott görbével történik (lásd a A töltési program beállítása 334. oldal fejezetben).

Az indítóakkumulátor töltése a következő feltételek esetén történik meg:

• A házakkumulátor csepptöltési fázisban van (fenntartás), és az indítóakkumulátor feszültsége <12,5 V.
• Az indítóakkumulátor feszültsége <11,9 V ennyi ideig: 20 min.

Minden töltési fázisnak van egy maximális futási ideje, kivéve a csepptöltési fázist (fenntartás), amely folyamatosan figyeli a töltöttségi állapotot (SoC), és szükség esetén impulzusáramot ad az akkumulátort 100 % töltöttségen tartása érdekében.

1. Az áramtermelés megakadályozása érdekében minden napelemet fedjen le egy nem átlátszó kendővel vagy anyaggal.
2. Ha telepítve van, kapcsolja ki és húzza ki az egyéb segédáramforrásokat (pl. akkumulátortöltőket).
3. Mérje meg az akkumulátorok feszültségét (1. érték) a feszültségmérővel.
4. Távolítsa el a lefedéseket az összes napelemről. A napelemek optimális teljesítményéhez biztosítson közvetlen napfényt.
5. Mérje meg az akkumulátorok feszültségét (2. érték) a feszültségmérővel. Hasonlítsa össze a 2. értéket az előző mérés 1. értékével.

A 2. értéknek magasabbnak kell lennie, mint az 1. érték.

1. Ellenőrizze a töltőáramot a mobilalkalmazás, egy ampermérő vagy opcionálisan a TD283 érintőképernyő (tartozék) segítségével.

A SunControl alkalmazás letöltése

Egy kompatibilis készülékre telepíthető alkalmazás segítségével Bluetooth-in keresztül felügyelheti és vezérelheti a napelemes töltöt.

Töltse le a SunControl alkalmazást az App Store vagy a Google Play áruházból:

Lehetséges, hogy a SunControl alkalmazás az Ön országában nem érhető el.

11 Tisztítás és karbantartás

FIGYELEM! Károsodás veszélye

• Soha ne tisztítsa a készüléket csapvíz alatt vagy mosogatóvízben.
• A tisztításhoz ne használjon éles vagy kemény tárgyakat, dörzsölő hatású tisztítószereket, vagy fehérítőt mert ezek károsíthatják a készüléket.

Alkalmanként tisztítsa meg a terméket nedves ruhával.
Rendszeresen ellenőrizze a feszültség alatt álló kábelek vagy vezetékek szigetelési hibáit, töréseit vagy kilazult csatlakozásait.

A biztosíték kicserélése

FIGYELMEZTETÉS! Áramütés miatti veszély

A készülék biztosítékát csak képzett szakember cserélheti ki.

A. ábra 8 337. oldal képen látható módon cserélje ki a biztosítékot. Használja a mellékelt tartalék biztosítékot.

8 2. 3. 1. 30

12 Hibakeresés

Hiba Lehetséges ok Megoldási javaslat
A napelem töltő nem működik. A LED-ek nem világítanak.	Szigetelési hibák, szakadások vagy kilazult csatlakozások a feszültség alatt lévő kábeleken.	> Ellenőrizze a feszültség alatt álló kábelek szigetelési hibáit, töréseit vagy kilazult csatlakozásait.> Ha nem találja a hibát, forduljon egy hivatalos szervizhez.
	A napelem rendszer nem működik megfelelően (alacsony kimeneti teljesítmény). Tárgyak vagy szennyeződések eltakarják a fényt.	> Ellenőrizze, hogy nincsenek-e akadályok, és győződjön meg arról, hogy a napelemeket nem takarják árnyékok.> Álljon a járművel egy alkalmasabb helyre.> Távolítson el minden szennyeződést.
	A napelemek túlmelegedése.	> Hagyja lehűlni a felmelegedett napelemeket.

HU

Hiba Lehetséges ok Megoldási javaslat
		> Álljon a járművel egy alkalmasabb helyre.> Biztosítsa a napelemek körüli megfelelő légáramlást.
		Az egyik napelem meghibásodott.
		Rövidzárlat keletkezett.
A napelem töltő nem működik. A házi akkumulátor (B1) állapotjelző LED-je pirosan villog.	Csak LiFePO4 akkumulátorok esetén: A hőmérséklet-érzékelő nincs csatlakoztatva.	Csak LiFePO4 akkumulátorok esetén: Cserélje ki a hőmérséklet érzékelőt.
A napelem töltő nem működik. A két LED (B1 és B2) pirosan villog.	A készülékbiztosíték meghibásodott.	> Ha túláram miatt ez a hibatípus lépett fel, akkor a készülék biztosítékát ki kell cserélni (lásd a A biztosíték kicserélése 336. oldal fejezetben).> A biztosítékot csak képzett szakember cserélje ki.

13 Ártalmatlanítás

Csomagolóanyagok újrahasznosítása: A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladékokhoz tegye.

Nem cserélhető elemeket, akkumulátorokat vagy fényforrásokat tartalmazó termékek újrahasznosítása:

• Ha a termék nem cserélhető elemeket, akkumulátorokat vagy fényforrásokat tartalmaz, azokat nem kell eltávolítani az ártalmatlanítás előtt.
• A termék végleges üzemen kívül helyezése esetén tájékozódjon a legközelebbi újrahasznosító központban vagy szakkereskedőjénél a vonatkozó ártalmatlanítási előírásokról.
• A termék ingyenesen ártalmatlanítható.

14 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben a termék hibás, lépjen kapcsolatba a gyártó helyi képviseletével (lásd: dometic.com/dealer) vagy a kereskedővel.

A javításhoz, illetve a garancia adminisztrációhoz a következő dokumentumokat kell mellékelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát
• A reklamáció okát vagy a hibát tartalmazó leírást

Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a szavatosságot.

15 Müszaki adatok

	SC330 SC480
Maximális napelem feszültség (VoC) 32 V	==
Javasolt napelem kimenet 75 ... 330 Wp 110 ... 480 Wp
Házi akkumulátor kimenet (B1)
Névleges feszültség 12 V
Maximális töltőáram 20 A 30 A
Minimális szükséges akkumulátor-kapacitás
ólom-sav 60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Minimális akkumulátorfeszültség 8 V	==
Hőmérsékletszabályozású töltés Maximum -	0,03 V/°C
Indítóakkumulátor kimenet (B2)
Névleges feszültség 12 V
Maximális töltőáram 10 A
Minimális akkumulátorfeszültség 8 V	==
Általános műszaki adatok
Maximális készenléti áramfelvétel	6 mA
Belső biztosíték	30 A
Környezeti hőmérséklet, üzem	-20 °C ... 50 °C
Környezeti páratartalom	90 %, nem kondenzálódó
Méretek 170 mm × 88 mm × 48 mm
Súly	305 g 345 g
Frekvenciasáv (Wi-Fi)	2,4 GHz ISM sáv (2400 ... 2484 MHz)
RF kimeneti teljesítmény	4 dBm (Bluetooth V5.0 egy mód LE)

HU

	SC330 SC480
Tanúsítvány
			'02	0

A Dometic Mobile Power Italy S.r.l. kijelenti, hogy az SC330 és SC480 típusú rádióberendezések megfelelnek a 2014/53/EU irányelvnek. Az EU Megfelelőségi nyilatkozat teljes szövege a következő honlapon érhető el: documents.dometic.com

Hrvatski

1 Važne napomene.... 341

2 Objasnjenje simbola....341
