Toote tüüp	Päikeselaadimisregulaator
Bränd / Mudel	Dometic SC480
Mõõtmed (P × K × S)	170 mm × 88 mm × 48 mm
Kaal	345 g
Nimipinge	12 V
Päikesepaneeli max pinge (Voc)	32 V
Soovitatav paneeli võimsus	110 … 480 Wp
Sisemise aku max laadimisvool (B1)	30 A
Käivitusaku max laadimisvool (B2)	10 A
Ühilduvad akutüübid	Plii-, geel-, AGM-, LiFePO4
Laadimisprogrammid	IUOU koos MPPT-ga, 8 valitavat kõverat DIP-lülitite abil
Sisseehitatud kaitse	Ülepinge, alapinge, ülekuumenemine, madal temperatuur (LiFePO4), ülekoormus, tagasivool, lühis, paneeli polaarsuse ümberpööramine
Ühenduvus	Bluetooth (SunControli rakendus), port puutetundliku ekraani TD283 jaoks (valikuline)
Temperatuuriandur	Komplektis, kinnitatakse akule; kohandab laadimispinget/voolu
Sisemine kaitse	30 A, vahetatav
Kaasasolevad tarvikud	Temperatuuriandur, varukaitse (30 A), WAGO pistikud (×2), 4 kruvi, lühendatud kasutusjuhend
Ooterežiimi tarbimine	≤ 6 mA
Töötemperatuur	-20 °C … +50 °C
Max niiskus	90 % ilma kondensatsioonita
Puhastamine	Niiske lapp, mitte abrasiivseid puhastusvahendeid ega vette kastmist
Remonditavus	Kvalifitseeritud personalile; kaitse vahetatav
Garantii	Seaduslik, võtke ühendust edasimüüja või Dometicuga

Korduma kippuvad küsimused - SC480 DOMETIC

Millised on SC480 regulaatori mõõtmed ja kaal?

Dometic SC480 mõõdud on 170 mm × 88 mm × 48 mm ja kaal 345 g.

Milliseid akutüüpe saan SC480-ga laadida?

See ühildub plii-, geel-, AGM- ja LiFePO4 akudega. Ei sobi NiCd, NiMH ega muude akudega.

Kuidas valida oma akule õige laadimisprogramm?

Kasutage regulaatori esiküljel olevaid DIP-lüliteid. Juhend pakub 8 eelseadistatud konfiguratsiooni (nt AGM2, LiFePO4) konkreetsete pingete ja kestustega.

Kas SC480-l on kaitse polaarsuse ümberpööramise vastu?

Jah, see kaitseb päikesepaneeli sisendite polaarsuse ümberpööramise eest. Veenduge, et aku polaarsust ei pöörata ümber.

Kas ma saan regulaatorit oma nutitelefoni kaudu jälgida?

Jah, tänu sisseehitatud Bluetoothile. Laadige App Store'ist või Google Play'st alla SunControli rakendus, et näha andmeid ja juhtida regulaatorit.

Mida teha, kui SC480 punane LED vilgub?

Vilkuv punane LED näitab viga. Kontrollige, kas temperatuuriandur on korralikult ühendatud (LiFePO4 puhul), kas kaitse pole läbi põlenud või kaablid pole kahjustatud. Vaadake juhendi veaotsingu peatükki.

Kuidas vahetada sisemist kaitset?

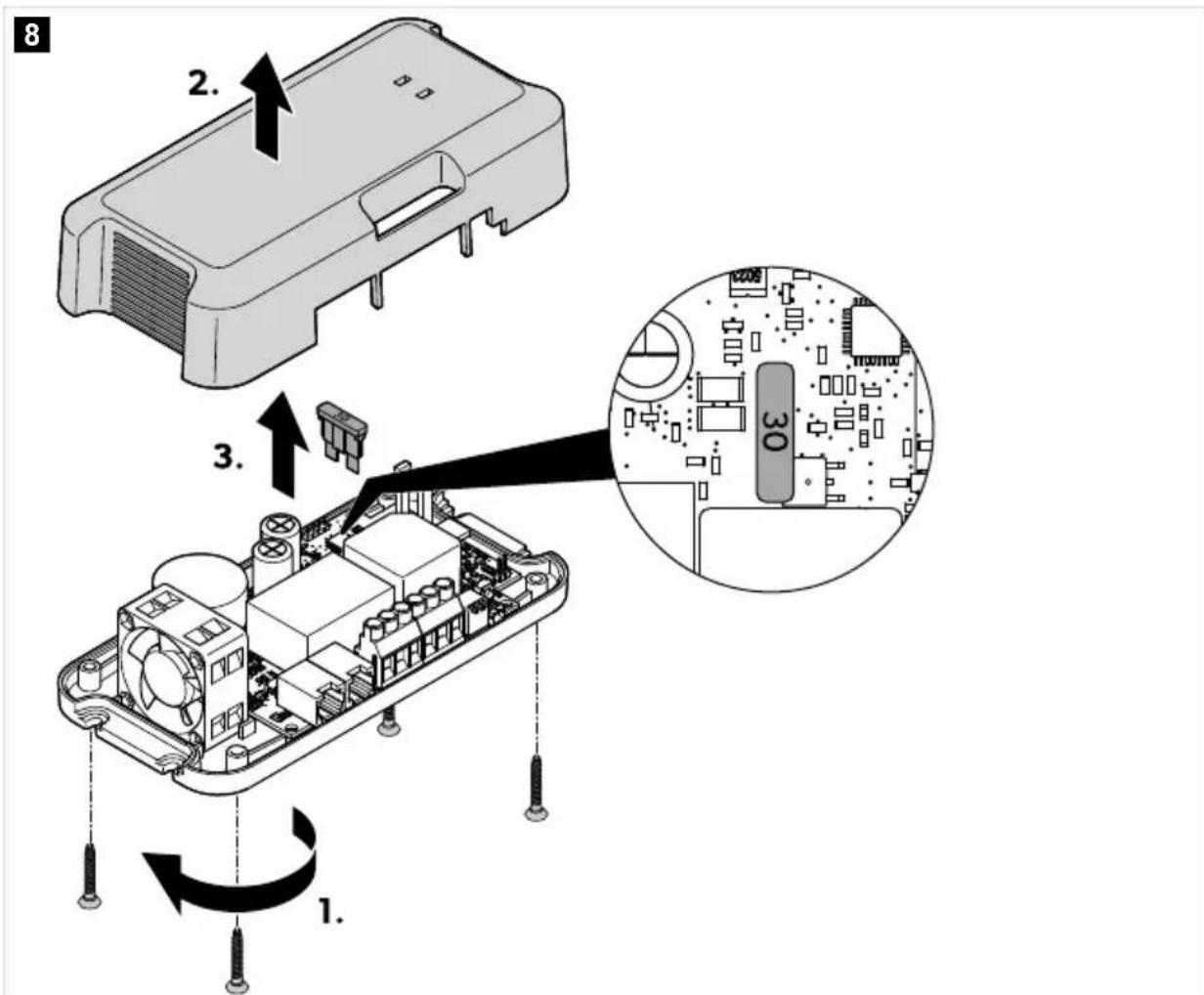

Ühendage seade lahti, eemaldage kaitse kaas (vt joon. 8 juhendist) ja asendage see identse 30 A kaitsmega. Seda tohib teha ainult kvalifitseeritud personal.

Kas kaasasoleva temperatuurianduri paigaldamine on kohustuslik?

LiFePO4 akude puhul on andur regulaatori töötamiseks kohustuslik. Pliiakude puhul on see soovitatav, kuid valikuline; ilma selleta korrigeeritakse laadimispinge 20°C juures.

Kas ma saan SC480-ga ühendada mitu päikesepaneeli?

Jah, ainult paralleelselt. Koguvõimsus ei tohi ületada 480 Wp. Kasutage positiivseid klemmid 7 ja 8 (paneelid 1 ja 2) ning ühist negatiivset klemmi.

Mis on soovitatav minimaalne aku mahtuvus?

Pliiakude puhul vähemalt 100 Ah; LiFePO4 puhul vähemalt 60 Ah. See tagab optimaalse laadimise.

KASUTUSJUHEND SC480 DOMETIC

Lugege see juhend tähelepanelikult läbi ja järgige kõiki selles esitatud juhiseid, suuniseid ja hoiatusi, et tagada alati toote õige paigaldamine, kasutamine ning hoidmine. See juhend PEAB jääma selle toote juurde.

Toote kasutamisega kinnitate, et olete kõik juhised, suunised ja hoiatused tähelepanelikult läbi lugenud ning mõistate ja nõustute järgima nendes sätestatud tingimusi. Nõustute kasutama seda toodet üksnes ettenähtud eesmärgil ja otstarbel ning kooskõlas kasutusjuhendis sätestatud juhiste, suuniste ja hoiatustega, samuti kooskõlas kõigi kohaldatavate õigusaktide ja eeskirjadega. Siin sätestatud juhiste ja hoiatuste lugemise ja järgimise eiramine võib põhjustada vigastusi teile ja kolmandatele isikutele, kahjustada teie toodet või tuua muud kahju. Toote kasutusjuhendit, sh juhiseid, suuniseid ja hoiatusi, ning seotud dokumente võidakse muuta ja uuendada. Värskeima tooteteabe leiate veebisaidilt documents.dometic.com.

2 Sümbolite selgitus

OHT!

viitab ohtlikule olukorrale, mis eiramise korral lõpeb surma või raske vigastusega.

HOIATUS!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda surma või raske vigastusega.

ETTEVAATUST!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda kerge või keskmise vigastusega.

TÄHELEPANU!

Viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda varalise kahjuga.

3 Üldised ohutusjuhised

Järgige ka sõiduki tootja ning volitatud töökodade esitatud ohutusjuhiseid ja erinõudeid.

HOIATUS! Elektrilöögi oht

• Seadme paigaldamise ja eemaldamisega tohivad tegeleda ainult kvalifitseeritud töötajad. Kui seadmel on nähtavaid kahjustusi, ei tohi seda kasutada.
• Kui selle seadme toitekaabel on katki, tuleb see ohutuse tagamiseks välja vahetada.
• Seda seadet võivad remontida ainult spetsialistid. Valesti tehtud parandused võivad seadme kasutamise ohtlikuks muuta.
• Seadme lahtivõtmisel toimige järgmiselt. Lahutage kõik ühendused. Veenduge, et kõigil sisenditel ja väljunditel puuduks pinge.
• Ärge kasutage seadet märgades tingimustes ega kastke seda mis tahes vedelikku. Hoidke seadet kuivas kohas.
• Kasutage ainult tootja soovitatud tarvikuid.
• Ärge muutke ega kohandage ühtki komponenti mis tahes viisil. Lahutage seade toiteallikast.

Alati enne puhastamist ja hooldamist

Pärast kasutamist

Enne kaitsme vahetamist

Enne elektrikeevitustööde või elektrisüsteemi juures tööde tegemist

HOIATUS! Terviseoht

• Seda seadet võivad kasutada alates 8-aastased lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või vajalike kogemuste ja teadmisteta isikud järelevalve all või pärast seda, kui neid on õpetatud seadet ohutult kasutama ja nad mõistavad seadme kasutamisega kaasnevaid ohte.
• Elektriseadmed ei ole mänguasjad. Alati hoidke seade väikelaste käeulatusest eemal. Lapsi tuleb valvata, et oleks kindel, et nad seadmega ei mängi.
• Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

TÄHELEPANU! Kahjustuste oht

• Enne käivitamist kontrollige, kas andmeplaadile märgitud pingenäitajad kattuvad toiteallika andmetega. Veenduge, et teised esemed ei saaks seadme kontaktidel lühist põhjustada. Veenduge, et miinus- ja plusspoolus kunagi kokku ei puutuks.

3.1 Seadme ohutu paigaldamine

OHT! Plahvatusoht

Kunagi ärge paigaldage seadet kohta, kus on gaasi- või tolmuplahvatuse oht.

HOIATUS! Vigastusoht

Seade tuleb paigaldada ja kinnitada nii, et see ei saaks maha kukkuda.

• Seadme paigutamisel tuleb komistusohu vältimiseks jälgida, et kõik kaablid oleks sobivalt kinnitatud.

TÄHELEPANU! Kahjustuste oht

• Ärge asetage seadet lahtise leegi või muude soojusallikate (radiaator, otsene päikesekiirgus, gaasiahi jne) lähedusse. Paigaldage seade kuiva kohta, kus see on veepritsmete eest kaitstud.

3.2 Ohutus seadme elektrühenduse loomisel

Elektrisüsteemide kallal töötamisel veenduge, et läheduses oleks keegi, kes saaks teid hädaolukorras aidata.

HOIATUS! Elektrilöögi oht

• Pidage kinni soovitatavatest kaablite ristlõigetest.
• Paigutage kaablid nii, et uksed ega luugid ei saaks neid kahjustada. Muljutud kaablid võivad raskeid vigastusi põhjustada.

TÄHELEPANU! Kahjustuste oht

• Kui kaableid on vaja vedada läbi metallpaneelide või muude paneelide, millel on teravad servad, kasutage selleks kanalisüsteemi või kaablikanaleid.
• Ärge paigutage kaableid nii, et need jääksid lahtiselt ette või oleksid tugevalt kokku murtud.
• Kinnitage kaablid kindlalt.
• Ärge tõmmake kaableid.

3.3 Seadme ohutu käitamine

HOIATUS! Plahvatusoht

• Kasutage seadet ainult suletud, hästi ventileeritavates ruumides.
• Seadet ei tohi kasutada järgmistel tingimustel: soolases, märjas või niiskes keskkonnas; korrosiivse auru läheduses; tuleohtlike materjalide läheduses; plahvatusohtlikus keskkonnas.

HOIATUS! Elektrilöögi oht

• Pidage meeles, et seadme osad võivad endiselt pinge all olla, kuigi kaitse on läbi põlenud.
• Ärge lahutage ühtki kaablit, kui seade on veel kasutusel.

TÄHELEPANU! Kahjustuste oht

Veenduge, et seadme õhu sisse- ja väljalaskeavad poleks kaetud. Tagage hea ventilatsioon.

Seadet ei tohi jätta vihma kätte.

3.4 Ettevaatusabinõud akude käsitsemisel

HOIATUS! Vigastusoht

• Akud sisaldavad agressiivseid ja söövitavaid happeid. Vältige akuvedeliku sattumist nahale. Kui akuvedelik satub nahale, loputage seda kehaosa veega põhjalikult. Kui hape põhjustab mis tahes kehavigastusi, võtke viivitamatult ühendust arstiga.
• Ärge kandke akude kallal töötades metallist esemeid, näiteks käekella ega sõrmuseid. Pliiakud võivad põhjustada lühise, mis võib tõsiseid vigastusi tekitada.
• Kasutage ainult isoleeritud tööriistu.
• Kandke akude kallal töötades kaitseprille ja kaitserõivastust. Ärge puudutage akude kallal töötamise ajal silmi.

ETTEVAATUST! Plahvatusoht

• Ärge proovige laadida külmunud või defektset akut. Pange aku külmumiskindlasse kohta ja oodake, kuni aku temperatuur on ümbritseva temperatuuriga ühtlustunud. Seejärel alustage laadimist.
• Aku lähedal ei tohi suitsetada, lahtist leeki kasutada ega sädemeid tekitada.

TÄHELEPANU! Kahjustuste oht

• Kasutage ainult laetavaid akusid.
• Jälgige, et metallist esemed ei kukuks aku peale. See võib põhjustada sädemeid või aku või muude elektrikomponentide lühise.
• Aku ühendamisel veenduge, et poolused ühendataks õigesti.
• Järgige aku tootja ning süsteemi või sõiduki, kus te akut kasutate, juhiseid.
• Aku eemaldamisel lahutage esmalt maandusühendus. Enne aku eemaldamist lahutage sellelt kõik ühendused ja tarbijad.
• Hoidke ainult täis laetud akusid. Laadige hoitavaid akusid regulaarselt.
• Arge hoidke akut kandes selle klemmidest kinni.

Ettevaatusabinõud liitiumakude käsitsemisel

ETTEVAATUST! Vigastusoht

Kasutage ainult selliseid akusid, millel on sisseehitatud akuhaldussüsteem ja elementide tasakaalustamine.

TÄHELEPANU! Kahjustuste oht

• Aku tohib paigaldada ainult sellisesse keskkonda, kus ümbritsev temperatuur on vähemalt 0°C . Vältige akude täielikku tühjenemist.

Ettevaatusabinõud pliihappekude käsitsemisel

TÄHELEPANU! Kahjustuste oht

• Aku ei ole tihedalt suletud. Ärge pange akut kõlili ega tagurpidi. Paigutage aku horisontaalsele pinnale.
• Kontrollige avatud pliihappeakude happe taset regulaarselt.
• Sulfateerumise vältimiseks laadige täielikult tühjenenud pliihappeakud kohe täis.

4 Sihtrühm

Elektriühenduse peab looma kvalifitseeritud elektrik, kes on tõestanud oma oskusi ja teadmisi elektrisüsteemi ülesehituse ja töö ning paigaldamise osas ja kes tunneb seadme paigaldus- ja/või kasutusriigis kehtivaid määrusi ning kes on läbinud ohutusalase koolituse, et tuvastada ja vältida vastavaid ohtusid.

5 Tarnepakk

Tähistus Kogus
Päikesenenergie laadija 1
Temperatuuriandur 1
Varukaitse (30 A) 1
WAGO-konnektor SC330: 1
	SC480: 2
Kinnituskruvi 4
Lühike kasutusjuhend 1
Paigaldus- ja kasutusjuhend (ainult digitaalne) 1

6 Lisatarvikud

Tähistus Tootenr

Päikesenergia laadija on ette nähtud õige laadimispinge tagamiseks majaakudele, kasutades mikroprotsessoriga juhitavaid IU0U laadimisprogramme päikesepaneelidelt laadimisel ning aku liigpinge ja liigse tühjenemise eest kaitsmiseks.

Päikeseenergia laadija tagab ka käivitusaku piisava laetuse, et tagada mootori käivitumine.

Päikeseenergia laadija sobib ainult päikesepaneelide juhtimiseks.

Päikeseenergia laadija ei sobi muude laadimisallikate juhtimiseks.

Päikeseenergia laadija on ette nähtud järgmist tüüpi akude laadimiseks:

• pliihappeakud;

ET

• Pliigeelakud
• absorbbeeritud klaasmatiga (AGM) akud; LiFePO4-akud.

Päikeseenergia laadija ei ole ette nähtud muud tüüpi akude (nt NiCd, NiMH jne) laadimiseks.

Päikeseenergia laadija sobib:

paigaldamiseks vabaajasõidukitesse - statsionaarseks või mobiilseks kasutamiseks; siseruumides kasutamiseks

Päikeseenergia laadija ei sobi:

• avalikus elektrivõrgus kasutamiseks;
• välistingimustes kasutamiseks

Ühendatud päikesepaneelide energia väljundvõimsus ei tohi ületada tehnilistes andmetes esitatud maksimaalset väljundvõimsust.

See toode sobib kasutamiseks üksnes ettenähtud otstarbel ja käesolevas kasutusjuhendis toodud valdkonnas.

Käesolev juhend sisaldab teavet, mis on vajalik toote korrektseks paigaldamiseks ja/või kasutamiseks. Halva paigalduse ja/või valesti kasutamise või hooldamise korral halvenevad tööomadused ja võib tekkida rike.

Tootja ei võta vastutust mis tahes kahju või tootekahjustuse eest, mis on tingitud mõnest järgmisest asjaolust:

• valesti kokkupanek või ühendamine, sh liigpinge;
• valesti hooldamine või tootja poolt ette nähtud originaalvaruosadest erinevate varuosade kasutamine;
• tootel ilma tootja selge loata tehtud muudatused;
• kasutamine otstarbel, mida ei ole kasutusjuhendis kirjeldatud.

8 Tehniline kirjeldus

Üldine kirjeldus

Päikesenergia laadijal on järgmised funktsioonid:

• mikroprotsessoriga juhitav, temperatuurikompensatsiooniga IUOU laadimisprogrammid eri tüüpi akudele;
• maksimaalse tippvõimsuse jälgimine (MPPT);
• Bluetooth-ühendus andmeside võimaldamiseks ja funktsioonide kuvamiseks mobiilirakenduses.

Päikeseenergia laadijal on järgmised kaitsemehhanismid:

• kõrgepingekaitse;
• madalpingekaitse;
• kaitse kõrge temperatuuri eest;
• kaitse madala temperatuuri eest (ainult LiFePO4-akud, millega on ühendatud temperatuuriandur);
• aku ülelaadimise kaitse (ainult temperatuurianduriga ühendatult);
• tagasivoolukaitse;
• lühisekaitse;
• päikesepaneelide sisendite pooluste vahetamise kaitse.

Temperatuuriandur jälgib laadimise ajal aku temperatuuri ning juhib ja kohandab laadimispinget selle järgi.

Päikeseenergia laadijat saab kohandada eri tüüpi majaakudele kiiplüliti kaudu.

Valikuna saab ühendada TD283 puuteekraani (lisatarvik), et kuvada väliseid andmeid ja laadimise edenemist.

Ühendused ja juhtelemendid

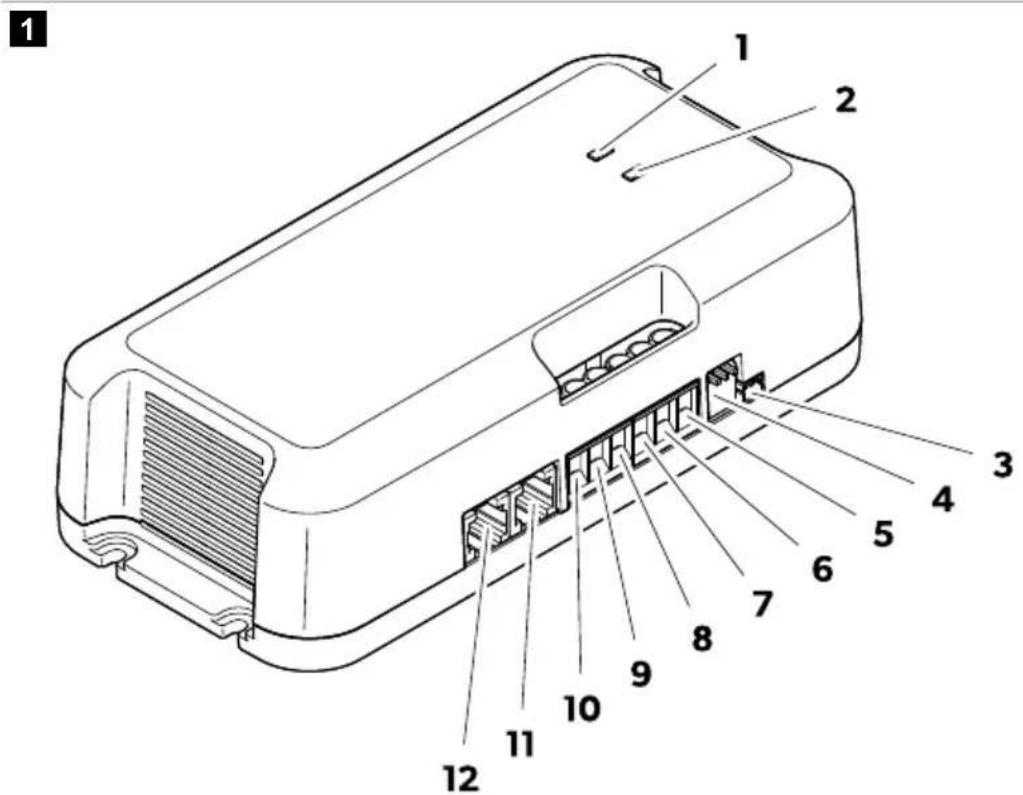

Tabel 221: Ühendused ja juhtelelemendid

Nr Tähistus

1 Majaaku oleku-LED (B1)

2 Käivitusaku oleku-LED (B2)

3 Ühendus temperatuurianduriga

4 Kiaplutilid majaaku tüubi seadmiseks

5 Ühendus käivitusaku plusspoolusega

6 Ühendus majaaku plusspoolusega

7 Ühendus pääkesepaneeli 1 plusspoolusega

8 Ühendus pääkesepaneeli 2 plusspoolusega

9 Ühendus majaaku miinuspoolusega

10 Ühendus pääkesepanelide miinuspoolusega

11 Ühendus TD283 puuteekraaniga (lisatarvik) või Cl-siiniga

Nr Tähistus

Tabel 222: LED-näidikud

LED Olek Tähistus
	Sees Akud on täielikult laetud (100 %)Roheline
	Vilgub Laadimine
Oranz Vilgub Laadimine, pinge < 12 V
Punane Vilgub Viga (vt peatükk Törgete körvaldamine leheküljel 469)

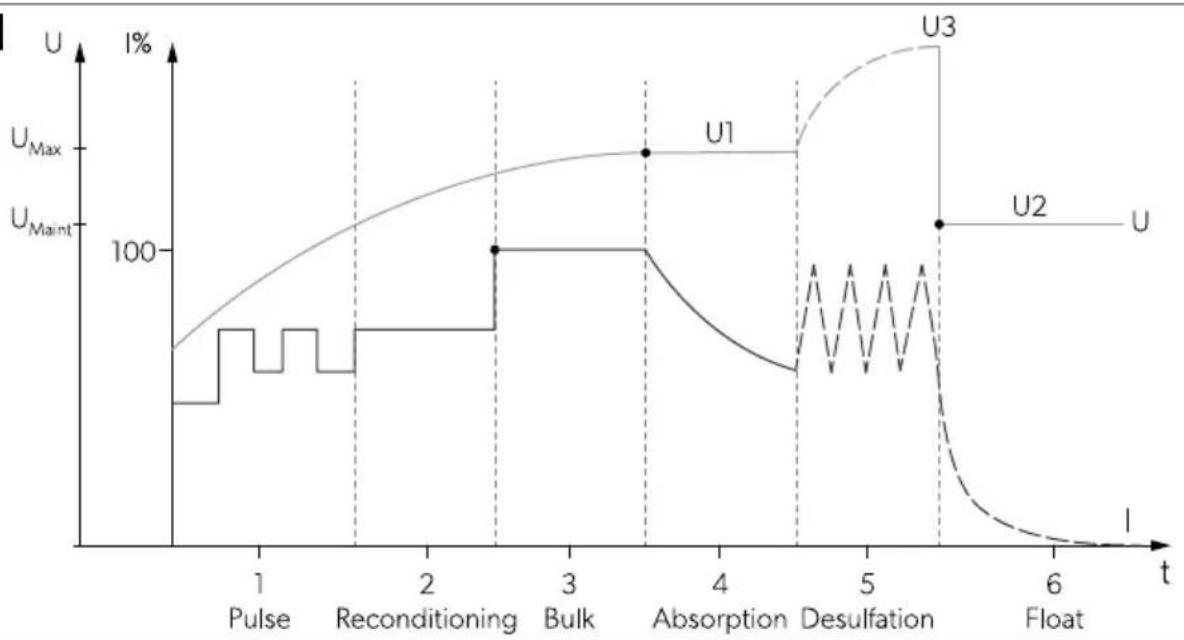

Aku laadimise funktsioon

Majaaku põhilaadimistsükkel käivitatakse pärast seda, kui majaaku pinge on langenud lahtestuspingest madalamale.

Käivitusaku põhilaadimistsükkel käivitatakse järgmistel juhtudel:

• kui pinge on langenud käivitusaku madalast lähtestuspingest allapoole (majaaku laadimisetappi ei võeta arvesse);
• kui pinge on langenud käivitusaku lähtestuspingest madalamale majaaku säilituslaadimise etapis (ujuvrežiim).

2

1. Impulss

Kui pinge on vahemikus 8 kuni 10,5 V, toimub varustamine vahendatud vooluga iga 5 s (aegumine 4 h) järel.

2. Ühtlustamisetapp

Kui pinge on vahemikus 10,5 V kuni 12 V, toimub varustamine vahendatud vooluga (aegumine 8 h).

3. Püsiva voolu etapp (hulgi)

Majaaku (B1): kui pinge on vahemikus 12 V kuni U1 (valitud laadimiskõvera maksimaalne pinge), toimub varustamine maksimaalse vooluga. Maksimaalne vool oleneb paigaldatud päikesepaneelide võimsusest (Wp) ja kasutatavast päikeseenergia laadijast.

SC330:20A SC480:30A

Käivitusaku (B2): kui pinge on vahemikus 12 V kuni 14,2 V, toimub varustamine maksimaalselt 10 A vooluga.

4. Püsiva pingega etapp (absorptsioon)

Majaaku (B1): Kui pinge võrdub väärtusega U1 (valitud laadimiskõvera maksimaalne pinge), toimub varustamine püsiva pingega, mis võrdub väärtusega U1. Vooluga varustamise väärtus väheneb, kui aku laetuse oleku väärtus (SoC) suureneb. Püsiva vooluga etapi piiramine oleneb valitud laadimisprogrammist (vt peatükk Laadimisprogrammi seadmine leheküljel 466).

Käivitusaku (B2): püsiva 14,2 V pingega varustatakse 15 min vältel.

5. Desulfateerimine

MÄRKUS Ainult AGM2-akude puhul, kui laadimisprogramm on valitud (vt peatükk Laadimisprogrammi seadmine leheküljel 466).

Majaaku (B1): vool pulseerib ning aku pinge tõuseb väärtusele U3, et eemaldada aku plaatidelt sulfaat ja taastada aku mahutavus. See etapp lõpeb, kui saavutatakse U3 (aegumine 2 h möödumisel).

6. Säilituslaadimise etapp (ujuvrežiim)

Majaaku (B1): säilituslaadimisetapis hoitakse püsivat pinget (U2), mis vastab valitud laadimiskõverale. Niipea, kui aku pinge on langenud teatud väärtusele, lülitub seade uuesti püsiva vooluga etappi.

Temperatuuriandur

Kui temperatuuriandur on ühendatud, kohandab päikeseenergia laadija laadimispinget (pliiakudel) või laadimisvoolu (LiFePO4-akudel) akul mõõdetud temperatuuri järgi.

Pliiakude puhul: kui temperatuuriandur ei ole ühendatud või see on defektne, kasutatakse laadimispinge määramiseks viiteväärtust 20 °C.

LiFePO4-akude puhul: kui temperatuuriandur ei ole ühendatud, siis päikeseenergia laadija ei tööta.

9 Paigaldamine

Paigalduskoht

Paigalduskoha valimisel pidage silmas järgmisi juhiseid.

Paigaldage seade akude lähedale, et saaksite kasutada võimalikult lühikest aku ühenduskaablit. - Veenduge, et paigalduspind oleks tugev ja horisontaalne. - Valige hästi ventileeritud koht, mis on kaitstud niiskuse ja tolmu eest. Jätke seadme ümber igal küljel 10 cm ruumi.

TÄHELEPANU! Kahjustuste oht

Enne mis tahes aukude puurimist veenduge, et ükski elektrikaabel ega sõiduki muu osa ei saaks puurimise, saagimise ega viilimise tõttu kahjustada.

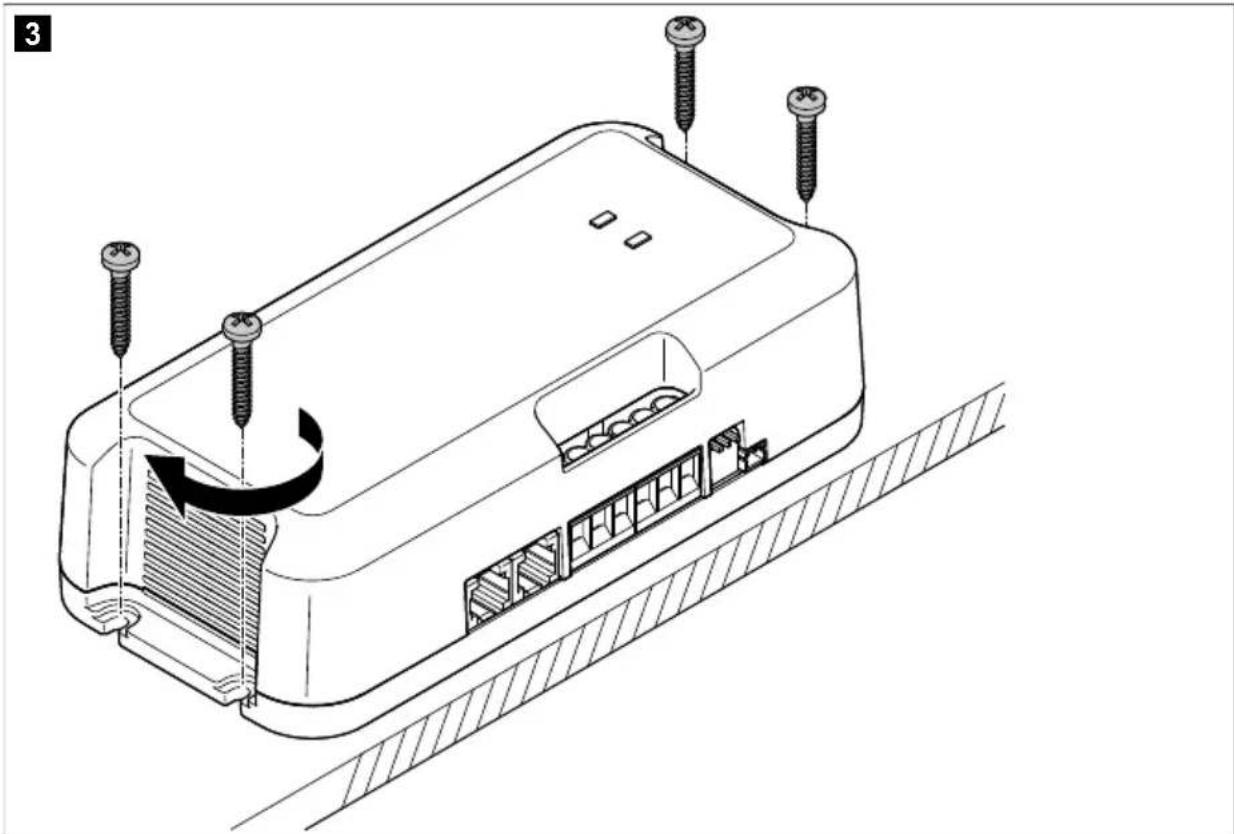

Kinnitage päikeseenergia laadija 4 kaasasoleva kruvi abil seinale vertikaalselt, nii et klemmid oleksid alla suunatud.

Päikeseenergia laadija ühendamine

HOIATUS! Elektrilöögi oht

• Paigaldamise ajal katke kõik päikesepaneelid täielikult läbipaistmatu materjaliga, et vältida elektri tootmist.
• Pidage kinni soovitatavatest kaabli ristlõigetest, kaabli pikkustest ja kaitsmest.

Paigutage kaitsmed akude lähedale, et kaitsta kaableid lühise ja võimaliku kõrbemise eest.

TÄHELEPANU! Kahjustuste oht

• Ärge pooluseid segamini ajage.
• Ärge ühendage päikesepaneeli miinusklemmi massühendusega (kere). Alati kasutage päikesepaneelide miinuspoolusega ühendamiseks päikeseenergia laadija klemmi.

Päikeseenergia laadimise kontrolleri paigaldamisel järgige järgmisi juhiseid.

• Ühendage majaaku enne päikesepaneelide ühendamist.
• Ärge kasutage metallotsakuid. Eemaldage isolatsioon kaabliotstelt 10 mm ulatuses.
• Mitme päikesepaneeli korral tohib need ainult paralleelselt ühendada ja nende nimivõimsus ei tohi ületada päikeseenergia laadimise kontrolleri oma.
• Kui akusid on kaks või rohkem, tohib need paralleelselt ühendada juhul, kui akude tüüp, mahutavus ja vanus on sama. Ühendage akud diagonaalselt.
• Aku sisetemperatuuri mõõtmise tagamiseks ühendage kaasasolev temperatuuriandur majaaku miinusklemmiga.
• Kasutage sobivaid mõõtevahendeid.

Multimeeter, millega saab mõõta alalispinget, 200 V või automaatne skaleerimine

Amperomeetriline näpits otse mõõtmiseks (100 A skaala või suurem)

Ühenduse variant A (ainult SC330)

Päikesepaneelide 0–240 Wp väljundite ühenduse variant.

Päikeseenergia laadija paigaldamiseks toimige, nagu näidatud joon. 4 leheküljel 461.

Tabel 223: SC330 ühendusskeem

Nr Tähistus
1 Päikesenenergie laadija

Nr Tähistus
2 TD283 puuteekraan (lisatarvik)
3 Temperatuuriandur
4 Päikesepaneel(id)
	Majaaku
	Käivitusaku (valikuline)

Tabel 224: Värvikood

Kood Värv
rd punane
bk must

Ühenduse variant B (ainult SC330)

Päikesepaneelide 240 Wp väljundite ühenduse variant.

Päikeseenergia laadija paigaldamiseks toimige, nagu näidatud joonisel 5 leheküljel 462.

Tabel 225: SC330 ühendusskeem

Nr Tähistus
1 Päikesenenergie laadija
2 TD283 puuteekraan (lisatarvik)
3 Temperatuuriandur
4 WAGO-konnektor
5 Päikesepaneel(id)
	Majaaku
	Käivitusaku (valikuline)

Tabel 226: Värvikood

Kood Värv
rd punane
bk must

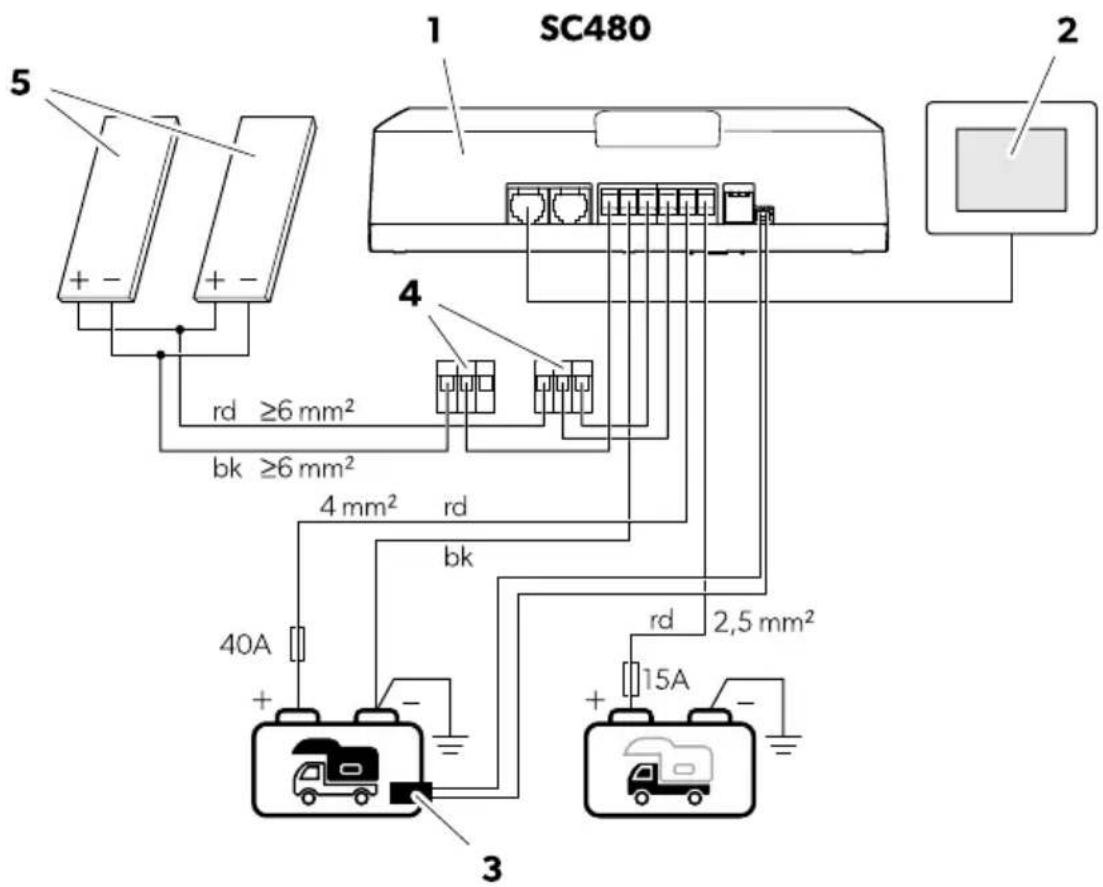

Ühenduse variant C (ainult SC480)

Päikeseenergia laadija paigaldamiseks toimige, nagu näidatud joonisel 6 leheküljel 464.

Tabel 227: SC480 ühendusskeem

Nr Tähistus
1 Päikesenenergie laadija
2 TD283 puuteekraan (lisatarvik)
3 Temperatuuriandur
4 WAGO-konnektor
5 Päikesepaneel(id)
	Majaaku
	Käivitusaku (valikuline)

Tabel 228: Värvikood

Kood Värv
rd punane
bk must

Ühenduse variant D (ainult SC480)

Päikeseenergia laadija paigaldamiseks toimige, nagu näidatud joonisel 7 leheküljel 465.

Tabel 229: SC480 ühendusskeem

Nr Tähistus
1 Päikesenenergie laadija
2 TD283 puuteekraan (lisatarvik)
3 Temperatuuriandur
4 WAGO-konnektor
5 Päikesepaneel(id)
	Majaaku
	Käivitusaku (valikuline)

Tabel 230: Värvikood

Kood Värv
rd punane
bk must

10 Käitamine

Laadmisprogrammi seadmine

TÄHELEPANU! Kahjustuste oht

• Kasutage ainult näidatud laadimispinge jaoks sobivaid akusid.
• Seadke kiiblülitid vajalikku asendisse ettevaatlikult väikese kruvikeeraja abil.

Valige aku tootja andmete, laadimiskõvera teabe (vt peatükk Aku laadimise funktsioon leheküljel 458) ja tehniliste andmete (vt peatükk Tehnilised andmed leheküljel 470) järgi majaaku tüübile sobiv laadimisprogramm. Näidatud laadimisajad kehtivad keskmisel ümbritseval temperatuuril 20°C .

Lükake kiiblülitid allolevas tabelis näidatud asendisse, et määrata vastavale majaaku tüübile sobiv laadimisprogramm.

Tabel 231: Laadimiskõvera konfiguratsioon

Kiplüliti asend (hall)	Soovitud laadimisprogramm Kiplüliti asend (hall)	Soovitud laadimisprogramm
123 ON	Pligeelakud (14,2 V) • U1: 14,2 V (90 ... 360 min) • U2: 13,6 V	LiFePO4-akud (14,4 V) • U1: 14,4 V (20 ... 60 min) • U2: 13,8 V
123 ON	Plihappeakud (14,4 V) või AGM1-akud (14,4 V) • U1: 14,4 V (30 ... 240 min) • U2: 13,6 V	LiFePO4-akud (14,2 V) • U1: 14,2 V (30 min) • U2: 13,6 V
123 ON	AGM2-akud (14,7 V) • U1: 14,7 V (30 ... 180 min) • U2: 13,6 V	LiFePO4-akud (14,6 V) • U1: 14,6 V (20 ... 60 min) • U2: 13,8 V
123 ON	Desulfateerimidisega AGM2-akud (14,7 V) • U1: 14,7 V (30 ... 180 min) • U2: 13,6 V • U3: 15,7 V	LiFePO4-akud (14,5 V) • U1: 14,5 V (30 ... 90 min) • U2: -

Süsteemi töö kontrollimine

Päikeseenergia laadija reguleerib kuni kahe aku laadimist: üht majaakut (B1) ja üht käivitusakut (B2), kusjuures majaaku laadimine on prioriteetne.

Majaakut laetakse järgmistel tingimustel.

• Ühendatud päikesepaneelid edastavad pinget >16 V.
• Akupinge on >8V

Majaakut laetakse valitud laadimiskõveraga (vt peatükk Laadmisprogrammi seadmine leheküljel 466).

Käivitusakut laetakse järgmistel tingimustel.

• Majaaku on säilituslaadimise etapis (ujuvrežiim) ja käivitusaku pinge on < 12,5V .
• Käivitusaku pinge on < 11,9V20 min vältel.

Igal laadimisetapil on maksimaalne tööaeg, v.a säilituslaadimise etapp (ujuvrežiim), mis jälgib laetuse olekut (SoC) pidevalt ja vajaduse korral annab impulssvoolu, et aku oleks 100% laetud.

1. Katke kõik päikesepaneelid läbipaistmatu riidega või muu materjaliga, et vältida elektri tootmist.
2. Kui mis tahes muud välised toiteallikad (nt akulaadijad) on paigaldatud, lülitage need välja ja lahutage.
3. Mõõtke voltmeetri abil akude pinget (väärtus 1).
4. Eemaldage kate kõigilt päikesepaneelidelt. Päikesepaneelide optimaalse jõudluse saavutamiseks peab päike neile otse peale paistma.
5. Mõõtke voltmeetri abil akude pinget (väärtus 2). Võrrelge väärtust 2 eelmisel mõõtmisel saadud väärtusega 1. Väärtus 2 peab olema suurem kui väärtus 1.
6. Kontrollige laadimisvoolu mobiilirakenduse, ampermeetri või valikuna TD283 puuteekraani (lisatarvik) abil.

Rakenduse SunControl allalaadimine

Päikeseenergia laadijat saab Bluetooth kaudu jälgida ja juhtida ühilduvasse seadmesse installitava rakendusega.

Pange tähele, et rakendus SunControl ei pruugi teie riigis saadaval olla.

11 Puhastamine ja hooldamine

TÄHELEPANU! Kahjustuste oht

• Ärge kunagi puhastage seadet voolava vee all või seebivees.
• Ärge kasutage puhastamiseks teravaid ega kõvasid esemeid, abrasiivseid puhastusvahendeid ega pleegitusvahendeid, sest need võivad seadet kahjustada.

Puhastage toodet aeg-ajalt niiske lapiga. Kontrollige elektrikaableid ja -juhtmeid regulaarselt isolatsioonidefektide, katkiste kohtade või lahtiste ühenduste tuvastamiseks.

Kaitsme vahetamine

HOIATUS! Elektrilöögi oht

Seadme kaitset tohivad vahetada ainult spetsialistid.

Vahetage kaitse, nagu näidatud joonisel 8 leheküljel 468. Kasutage kaasasolevat varukaitset.

12 Tõrgete kõrvaldamine

Probleem Pöhjus Abinõu
Päikeseenergia laadija ei tõõta. LED-id ei sūtti.	Elektrikaablite isolatsioonidefektid, katkmine või lahtised ühendused.	➢ Kontrollige elektrikaableid isolatsioonidefektide, katkiste kohtade või lahtiste ühenduste tuvastamiseks.➢ Kui te viga ei leia, võtke ühendust volitatud hooldustehnikuga.
	Päikeseenergia sūsteem ei tõõta korralikult (vãljundvõimsus on väike). Ese-med või mustus blokeerivad valgust.	➢ Kontrollige, kas on takistusi, ja veenduge, et päikespeaneelid ei oleks varjus.➢ Parkige sõiduk sobivamasse koh-Ta.➢ Eemaldage mustus.
	Päikesepaneelide ülekuumenemeine.	➢ Laske päikespeaneelidel maha jahtuda.➢ Parkige sõiduk sobivamasse koh-Ta.➢ Tagage, et päikespeaneelide ümber oleks piisav öhuringlus.
	Üks reas olev päikesepaneel ei tõõta.	➢ Tõmmake päikeseneergia laa-dimise kontrolleri kaitse vãlia ja kontrollige päikeseneergia laadi-mise kontrolleril päikespeaneeli pinget (VoC).➢ Kontrollige, kas päikespeaneeli-del on mikromörasid.➢ Kontrollige, kas päikespeaneeli-del on kihistumist.➢ Vajaduse korral vahetage defekt-ne päikesepaneel vãlia.
	Tekitati lühis.	➢ Seadme kaitse tuleb vahetada, kui see on liigvoulu tõttu aktivee-runud (vt peatükk Kaitsme vaheta mine leheküljel 468).➢ Kaitsme tohib vãlia vahetada üks-nes spetsialist.
Päikeseenergia laadija ei tõõta. Ma-jaaku oleku-LED (B1) vilgub punaselt.	Ainult LiFePO4-akud: temperatuurian-dur ei ole ühendatud.	Ainult LiFePO4-akud: ühendage tem-peratuuriandur.
Päikeseenergia laadija ei tõõta. Kaks LED-i (B1 ja B2) vilguvad punaselt.	Seadme kaitse on defektne.	➢ Seadme kaitse tuleb vahetada, kui see on liigvoulu tõttu aktivee-runud (vt peatükk Kaitsme vaheta mine leheküljel 468).➢ Kaitsme tohib vãlia vahetada üks-nes spetsialist.

13 Kõrvaldamine

Pakkematerjali ringlussevõtt. Kui võimalik, pange pakkematerjal vastavasse ringlussevõetava prügi kasti.

Integreeritud akude, tavaliste akude ja valgusallikatega toodete ringlussevõtt.

Kui toode sisaldab integreeritud akusid, tavalisi akusid või valgusallikaid, siis neid ei pea enne jäätmekäitlusse andmist eemaldama. Kui soovite toote utiliseerida, küsige oma kohalikust jäätmekäitlusettevõttest või -spetsialistilt üksikasjalikku, kuidas seda kehtivate jäätmekäitluseeskirjade järgi teha. - Toote saab jäätmekäitlusse anda tasuta.

14 Garantii

Kehtib seadusega ettenähtud garantii. Kui toode on defektne, võtke ühendust tootja kohaliku filiaaliga (vt domtic.com/dealer) või edasimüüjaga.

Remondi- ja garantiitööde töötlemiseks lisage palun alljärgnevad dokumendid, kui seadme meile saadate:

Pange tähele, et kui parandate ise või lasete mittekutselisel parandajal seda teha, võib see ohutust mõjutada ja garantii kehtetuks muuta.

15 Tehnilised andmed

	SC330 SC480
Päikesepaneelide maksimaalne pinge (VoC) 32 V	-
Soovitatav päikesepaneelide väljund 75 ... 330 Wp 110 ... 480 Wp
Majaaku väljund (B1)
Nimipinge 12 V
Maksimaalne laadmisvool 20 A 30 A
Nõutav minimaalne aku mahutavus
Pliihape 60 Ah 100 Ah
LiFePO4 40 Ah 60 Ah
Aku minimaalne pinge 8 V	-
Temperatuuri järgi reguleeritav laadime Kuni -	0,03 V/°C
Käivitusaku väljund (B2)
Nimipinge 12 V
Maksimaalne laadmisvool 10 A
Aku minimaalne pinge 8 V	-
Üldised tehnilised andmed
Maksimaalne voolutarve ooterežiimil 6 mA
Sisemine kaitse 30 A
Ümbritsev temperatuur tõötamisel -20 °C ... 50 °C
Ümbritsev niiskus 90 %, mittekondenseeruv
Mõõdud 170 mm × 88 mm × 48 mm
Kaal 305 g 345 g
Sagedusriba (WiFi) 2,4 GHz ISM-sagedusriba (2400 ... 2484 MHz)
Raudiosignaalviäljundvoïmsus 4 dBm (Bluetooth V5.0 üksikrežiim LE)
Sertifikaadid	CE UK E24 10R-06/02 4836 00

Käesolevaga deklareerib Domatic Mobile Power Italy S.r.l., et raadioseadme tüübid SC330 ja SC480 vastavad direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: documents.domatic.com

Kreeka

1 472 2 Sümbolite selgitus. 472 3 Ohutusjuhised 473 4 Sihtrühm 476 5 Hooldus 477 6 Lisavarustus 477 7 Ettenähtud kasutus. 477 8 Tehniline kirjeldus. 478 9 Paigaldamine 482 10 Töö 488 11 Hooldus ja puhastus 490 12 Veaotsing 491 13 Kõrvaldamine. 493 14 Garantii 493 15 Tehnilised andmed 493

Päikesepaneelide kaitse.

Laske päikesepaneelidel jahtuda.

Läti
