ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Viper AS710 NILFISK

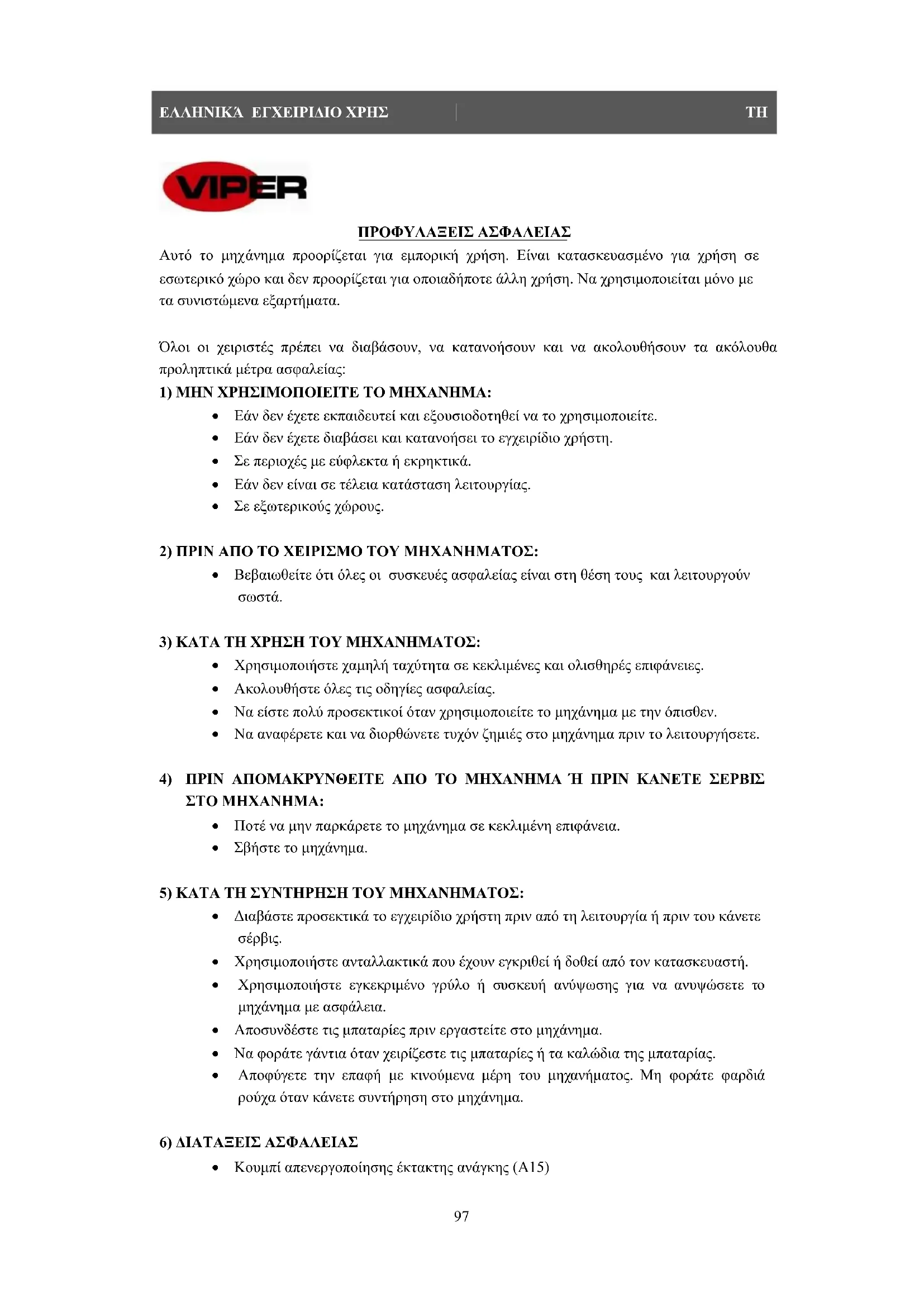

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Αυτό το μηχ άνημα προορίζεται για εμπορική χρήση. Είναι κατασκευασμένο για χρήση σε εσωτερικό χώρο και δεν προορίζεται για οποιαδήποτε άλλη χρήση. Να χρησιμοποιείται μόνο με τα συνιστώμενα εξαρτήματα. Όλοι οι χειριστές πρέπει να διαβάσουν, να κατανοήσουν και να ακολουθήσουν τα ακόλουθα προληπτικά μέτρα ασφαλείας:

1) ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΜΗΧΑΝΗΜΑ:

Εάν δεν έχετε εκπαιδευτεί και εξουσιοδοτηθεί να το χρησιμοποιείτε. Εάν δεν έχετε διαβάσει και κατανοήσει το εγχειρίδιο χρήστη. Σε περιοχές με εύφλεκτα ή εκρηκτικά. Εάν δεν είναι σε τέλεια κατάσταση λειτουργίας. Σε εξωτερικούς χώρους.

2) ΠΡΙΝ ΑΠΟ ΤΟ ΧΕΙΡΙΣΜΟ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ:

Βεβαιωθείτε ότι όλες οι συσκευές ασφαλείας είναι στη θέση τους και λειτουργούν

3) ΚΑΤΑ ΤΗ ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ:

Χρησιμοποιήστε χαμηλή ταχύτητα σε κεκλιμένες και ολισθηρές επιφάνειες. Ακολουθήστε όλες τις οδηγίες ασφαλείας. Να είστε πολύ προσεκτικοί όταν χρησιμοποιείτε το μηχάνημα με την όπισθεν. Να αναφέρετε και να διορθώνετε τυχόν ζημιές στο μηχάνημα πριν το λειτουργήσετε.

4) ΠΡΙΝ ΑΠΟΜΑΚΡΥΝΘΕΙΤΕ ΑΠΟ ΤΟ ΜΗΧΑΝΗΜΑ Ή ΠΡΙΝ ΚΑΝΕΤΕ ΣΕΡΒΙΣ

ΣΤΟ ΜΗΧΑΝΗΜΑ: Ποτέ να μην παρκάρετε το μηχάνημα σε κεκλιμένη επιφάνεια. Σβήστε το μηχάνημα.

5) ΚΑΤΑ ΤΗ ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ:

Διαβάστε προσεκτικά το εγχειρίδιο χρήστη πριν από τη λειτουργία ή πριν του κάνετε

Χρησιμοποιήστε ανταλλακτικά που έχουν εγκριθεί ή δοθεί από τον κατασκευαστή. Χρησιμοποιήστε εγκεκριμένο γρύλο ή συσκευή ανύψωσης για να ανυψώσετε το μηχάνημα με ασφάλεια. Αποσυνδέστε τις μπαταρίες πριν εργαστείτε στο μηχάνημα. Να φοράτε γάντια όταν χειρίζεστε τις μπαταρίες ή τα καλώδια της μπαταρίας. Αποφύγετε την επαφή με κινούμενα μέρη του μηχανήματος. Μη φοράτε φαρδιά ρούχα όταν κάνετε συντήρηση στο μηχάνημα.

6) ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Κουμπί απενεργοποίησης έκτακτης ανάγκης (A15)ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

Το μηχάνημα σταματάει ξαφνικά, και μαζί σταματούν όλες οι λειτουργίες και τίποτα δεν εμφανίζεται στον πίνακα ελέγχου (Α13) όταν πατήσετε το κουμπί απενεργοποίησης έκτακτης ανάγκης. Κουμπί ασφάλειας (Α1). Σβήστε τον κινητήρα μετά από καθυστέρηση 0,5 δευτερολέπτων, εάν ο χειριστής εγκαταλείψει το κάθισμα του χειριστή κατά τη λειτουργία ή κατά τη μετακίνηση. Η οθόνη LED εμφανίζει STOP. Οι μπαταρίες εκπέμπουν υδρογόνο. Το υδρογόνο μπορεί να προκαλέσει έκρηξη ή πυρκαγιά. Κρατήστε το μακριά από σπινθήρες και φλόγες! Σας προτείνουμε να πιέσετε το κουμπί (Γ2) για να ανοίξετε τη δεξαμενή ανάκτησης πριν από τη φόρτιση. Εύφλεκτα υλικά μπορεί να προκαλέσουν έκρηξη ή πυρκαγιά. Μην χρησιμοποιείτε εύφλεκτα υλικά σε δεξαμενές. Εύφλεκτα υλικά ή αντιδραστικά μέταλλα μπορεί να προκαλέσουν έκρηξη ή πυρκαγιά. Μη συλλέγετε τέτοια υλικά με το χέρι. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδεικνύει πιθανό κίνδυνο τραυματισμού ή επικίνδυνη κατάσταση με κίνδυνο θανάτου για το χειριστή. ΣΗΜΕΙΩΣΗ Υποδεικνύει παρατήρηση σχετικά με σημαντική υπενθύμιση ή χρήσιμες λειτουργίες. ΡΥΘΜΙΣΗ & ΕΓΚΑΤ ΑΣΤΑΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ΑΠΟΣΥΣΚΕΥΑΣΙΑ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Φροντίστε να ελέγξτε το κουτί της συσκευασίας για τυχόν ζημιά. Αναφέρετε αμέσως στον μεταφορέα οποιαδήποτε βλάβη παρατηρήσετε. Ελέγξτε το περιεχόμενο της συσκευασίας για να βεβαιωθείτε ότι περιλαμβάνονται τα παρακάτω στοιχεία:

3. Μονάδα βούρτσας (x2)

4. Εγχειρίδιο χρήστη

5. Φορτιστής μπαταρίας (εάν υπάρχει)

6. Μπαταρίες (x4) (εάν υπάρχουν)

7. Καλώδιο σύνδεσης για μπαταρία και φορτιστή (εάν υπάρχουν)

8. Προειδοποιητική λυχνία (εάν υπάρχει)

9. Βραχίονας προφυλακτήρα (εάν υπάρχει)

ΣΥΝΔΕΣΕΙΣ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

1. Απενεργοποιήστε το διακόπτ

η κλειδιού (Ε5).ΕΛΛΗΝΙΚΆ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

2. Γυρίστε το κάθισμα για να ανοίξει (Α1), σπρώξτε το πλευρικό τοίχωμα (Γ2) και γυρίστε

δεξαμενή ανάκτησης (Α3) για να ανοίξει. Εάν το μηχάνημα δεν περιλαμβάνει μπαταρίες τοποθετήστε μπαταρίες που είναι κατάλληλες για τη συγκεκριμένη χρήση. Αφού επιλέξετε μπαταρίες, επιλέξτε λειτουργία WET ή GEL με το διακόπτη εναλλαγής στο πίσω μέρος του πίνακα τυπωμένου κυκλώματος, όπως φαίνεται στο παρακάτω σχήμα.

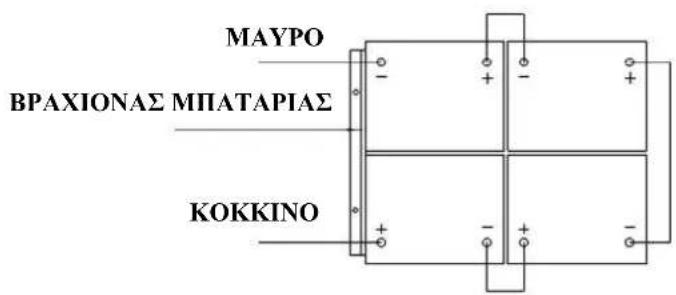

1. Τοποθετήστε προσεκτικά τις τέσσερις μπαταρίες στη θήκη όπως φαίνεται στην παρακάτω

Τοποθετήστε τον βραχίονα της μπαταρίας στο μπροστινό μέρος των τεσσάρων

2. Συνδέστε τα καλώδια της μπαταρίας με αριθμητική σειρά, όπως φαίνεται στο παρακάτω

3. Εφαρμόστε μία επικάλυψη ή προστατευτικό σπρέι στις συνδέσεις καλωδίων για την

πρόληψη διάβρωσης των μπαταριών.

4. Σκεπάστε τη δεξαμενή ανάκτησης και το κάθισμα.

Φροντίστε να ε ίναι άδεια η δεξαμενή ανάκτησης εκείνη τη στιγμή. Μη ρίχνετε τις μπαταρίες μέσα στη θήκη. Μην τοποθετείτε μέταλλα στις μπαταρίες.

ΒΡΑΧΙΟΝΑΣ ΜΠΑΤΑΡΙΑΣ ΚΟΚΚΙΝΟΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣ

Ποτέ να μην συν δέετε + με + ή - με -, ποτέ να μη συνδέετε το + με το - όταν υπάρχει μία ενιαία μπαταρία, όταν αποσυναρμολογείτε ή τοποθετείτε τις μπαταρίες. ΡΥΘΜΙΣΗ ΜΗΧΑΝΗΜΑΤΟΣ ΠΡΟΚΑΤΑΡΚΤΙΚΟΙ ΕΛΕΓΧΟΙ

1. Με σκούπα ή παρκετέζα σκουπίστε την επιφάνεια που πρόκειται να καθαριστεί.

2. Ελέγξτε τον μετρητή μπαταρίας για να βεβαιωθείτε ότι οι μπαταρίες είναι πλήρως

φορτισμένες. (Βλ. ενότητα ΦΟΡΤΙΣΗ)

3. Ελέγξτε εάν έχει εγκατασταθεί σωστά η βούρτσα / δίσκος.

4. Φροντίστε να έχει εγκατασταθεί σωστά το μάκτρο.

5. Ελέγξτε εάν το πρόγραμμα οδήγησης (Α9) λειτουργεί κανονικά.

6. Βεβαιωθείτε ότι η δεξαμενή είναι άδεια. Εάν όχι, αδειάστε την.

7. Φροντίστε ο δείκτης διαλύματος της δεξαμενής νερού (Ε10) να μην είναι ενεργοποιημένος.

Εάν είναι ενεργοποιημένος, γεμίστε τη δεξαμενή διαλύματος (Α4) με νερό.

8. Φροντίστε η βαλβίδα νερού (Δ2) να μην έχει την ένδειξη «0».

ΕΓΚΑΤΑΣΤΑΣΗ ΟΔΗΓΟΥ ΤΟΥ ΔΙΣΚΟΥ Ή ΤΗΣ ΒΟΥΡΤΣΑΣ

1. Φροντίστε το μηχάνημα

να είναι απενεργοποιημένο (Ε5).

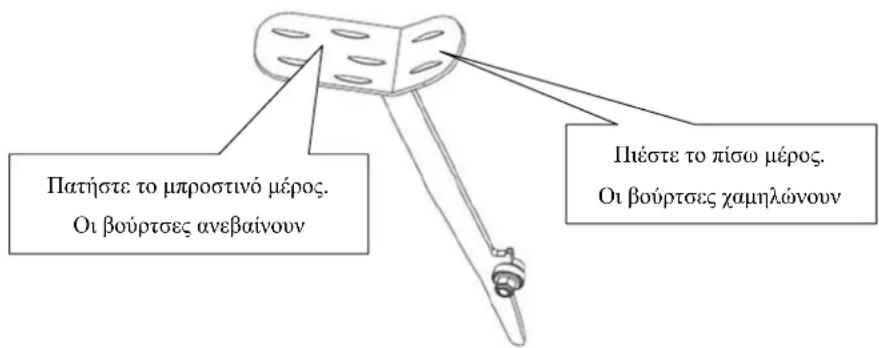

2. Ανασηκώστε την κεφαλή της βούρτσας (Α7) από το πάτωμα πατώντας το μπροστινό μέρος

του πεντάλ (A10) που βρίσκεται στην αριστερή πλευρά του μηχανήματος.

3. Βάλτε τις βούρτσες (Α8) κάτω από την πλήμνη του κινητήρα.

4. Χαμηλώστε τη μονάδα κεφαλής της βούρτσας (Α7) πατώντας το πίσω μέρος του πεντάλ

(Α10). Καθίστε στο μηχάνημα για να ξεκινήσετε το διακόπτη βούρτσας (Ε3). Πιέστε ελαφρά το πεντάλ οδήγησης (Γ6), και οι βούρτσες εγκαθίστανται αυτόματα. Εάν δεν μπορεί να πραγματοποιηθεί η εγκατάσταση με επιτυχία με την πρώτη προσπάθεια, απενεργοποιήστε το διακόπτη βούρτσας (Ε3) και επαναφέρετε στην κατάλληλη θέση για να εγκαταστήσετε τις

5. Προσαρμόστε το παξιμάδι (Α6) στη σωστή θέση για λειτουργία.

Ποτέ να μην εργάζεστε εάν δεν έχει εγκατασταθεί τέλεια η βούρτσα / δίσκος. Πατήστε το μπροστινό μέρος. Οι βούρτσες ανεβαίνουν Πιέστε το πίσω μέρος. Οι βούρτσες χαμηλώνουνΕΛΛΗΝΙΚΆ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣ

Όταν θέλετε να καθαρίσετε ή να αντικαταστήσετε τις βούρτσες, θα πρέπει να ανασηκώσετε την κεφαλή της βούρτσας και να την περιστρέψετε γρήγορα προς την αντίστροφη κατεύθυνση από τη θέση «λειτουργίας». Οι δύο βούρτσες έχουν αντίστροφη κατεύθυνση. ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΡΥΘΜΙΣΗ ΤΟΥ ΜΑΚΤΡΟΥ

1. Φροντίστε το μηχάνημα

να είναι απενεργοποιημένο (Ε5).

2. Γυρίστε το μοχλό ανύψωσης του μάκτρου (Γ5) για να χαμηλώσετε το βραχίονα μάκτρου (Α5)

3. Χαλαρώστε τα δύο κουμπιά (Β2) πάνω στο μάκτρο και σπρώξτε το μάκτρο για να μπει στις

υποδοχές που βρίσκονται στο πίσω μέρος του βραχίονα μάκτρου.

4. Σφίξτε τους διακόπτες (Β2) με ασφάλεια.

5. Ασφαλίστε τον εύκαμπτο απορροφητικό σωλήνα (Β3) στο σωλήνα απορρόφησης του

6. Προσαρμόστε το παξιμάδι (Β1), για να το τοποθετήσετε σωστά για απορρόφηση.

ΠΛΗΡΩΣΗ ΤΗΣ ΔΕΞΑΜΕΝΗΣ ΔΙΑΛΥΜΑΤΟΣ ΚΑΘΑΡΙΣΜΟΥ

τη γεμίσετε με νερό, γι’ αυτό χρησιμοποιήστε το εύκαμπτο λάστιχο που θα βρείτε κάτω από το κάθισμα (Γ4).

2. Μην παραγεμίζετε τη δεξαμενή διαλύματος. Αφήστε τουλάχιστον πέντε εκατοστά από το

άνοιγμα της δεξαμενής.

3. Η θερμοκρασία νερού δεν πρέπει να υπερβαίνει τους 40

Χρησιμοποιήστε μόνο απορρυπαντικά που κάνουν λίγο αφρό καθώς και μη εύφλεκτα απορρυπαντικά που είναι κατάλληλα για πλυντρίδες με αναβάτη. Κάθε φορά που θα χρειαστεί να γεμίσετε τη δεξαμενή διαλύματος, πάντοτε να αδειάζετε και να καθαρίζετε τη δεξαμενή ανάκτησης αφαιρώντας την τάπα του σωλήνα αποστράγγισης (Γ1). Μετά από κάθε χρήση, ξεβιδώστε το καπάκι αποστράγγισης (Δ1) για να αδειάσετε τη δεξαμενή διαλύματος. ΕΛΕΓΧΟΣ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΟΔΗΓΗΣΗΣ

1. Καθίστε στο κάθισμ

α (Α1) του μηχανήματος.

2. Ενεργοποιήστε το διακόπτη κλειδιού (Ε5).

3. Πιέστε ελαφρά το πεντάλ οδήγησης (Γ6) για να ξεκινήσετε το μηχάνημα και αφήστε το για να

ελέγξετε την εμπρός κίνηση ή το σταμάτημά του.

4. Όταν χρησιμοποιείτε το μηχάνημα για πρώτη φορά, και για περισσότερη ασφάλεια, θα πρέπει

να πατήσετε το διακόπτη απενεργοποίησης έκτακτης ανάγκης (A15) για να σταματήσει το μηχάνημα αιφνίδια και να ελέγξετε τη λειτουργία του διακόπτη. Απελευθερώστε το περιστρέφοντας το.

5. Εάν είναι ενεργοποιημένη η ένδειξη σφάλματος του κινητήρα (Ε4), θα πρέπει να δώσετε

μεγαλύτερη προσοχή. Βλ. ενότητα ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΣΦΑΛΜΑΤΑΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣ

Η κλίση του δα πέδου κατά την πορεία του μηχανήματος δεν θα πρέπει να υπερβαίνει το 10%. Το φρένο του κινητήρα είναι ενεργό όταν το μηχάνημα λειτουργεί κανονικά, που σημαίνει ότι ο βραχίονας φρένων είναι κοντά στο κύριο σώμα του κινητήρα. Όταν το μηχάνημα είναι μέσα στη συσκευασία του, ή αποσυσκευασμένο, ή υπάρχει σφάλμα στο μηχάνημα, ή σε ορισμένες ειδικές περιπτώσεις, ο βραχίονας φρένου βγαίνει έξω· χρησιμοποιήστε δακτύλιο/ελατήριο συγκράτησης για το φρενάρισμα, οπότε μπορείτε να μετακινείτε το μηχάνημα με το χέρι. ΛΕΙΤΟΥΡΓΙΑ ΜΗ

Μην χρησιμοποιείτε το μηχάνημα εάν δεν έχετε επαγγελματική κατάρτιση. Θα πρέπει να έχετε διαβάσει και κατανοήσει αυτό το εγχειρίδιο πριν λειτουργήσετε το

1. Θα πρέπει να κάθεστε στο κάθισμα του μηχανήματος όταν το λειτουργείτε.

2. Χαμηλώστε τη μονάδα μάκτρου στο πάτωμα.

Φροντίστε να ανυψώσετε το μάκτρο πριν κάνετε όπισθεν με το μηχάνημα, ή εάν σταματήσει το μηχάνημα και η οθόνη LED εμφανίζει ERR-01.

3. Χαμηλώστε την κεφαλή της βούρτσας στο δάπεδο.

Καλό θα είναι να απενεργοποιήσετε το κουμπί του κινητήρα βούρτσας πριν ανυψώσετε τη βούρτσα, ώστε να μη χυθεί νερό έξω. Καλό θα είναι να ανυψώσετε την κεφαλή της βούρτσας πριν κάνετε όπισθεν με το μηχάνημα. Μην αφήνετε τις βούρτσες να δουλεύουν στο ίδιο μέρος για μεγάλο χρονικό διάστημα γιατί αυτό κάνει ζημιά στο πάτωμα.

4. Ενεργοποιήστε το διακόπτη κλειδιού. (Ε5)

5. Ενεργοποιήστε το διακόπτη του κινητήρα βούρτσας. (Ε3)

6. Πατήστε το πεντάλ οδήγησης αργά (Γ6) και γυρίστε το τιμόνι (Α14) για να κινηθείτε εμπρός.

Η ταχύτητα ελέγχεται με έναν επιλογέα (Ε6): εάν τον περιστρέψετε προς τα αριστερά μειώνεται η ταχύτητα, και προς τα δεξιά αυξάνεται η ταχύτητα. Για όπισθεν μπορείτε να πατήσετε το διακόπτη (Ε7).

7. Ρυθμίστε το ποσό ροής του διαλύματος πιέζοντας το κουμπί ρύθμισης διαλύματος / νερού.

8. Όσο έχετε ενεργοποιημένο το διακόπτη κλειδιού (Ε5), μπορείτε να φορτίσετε κινητό

τηλέφωνο μέσω της διεπαφής φόρτισης USB (Α11).

9. Μπορείτε να πατήσετε το κλάξον (Ε9) για ειδοποίηση σε περίπτωση που συναντήσετε

ξαφνικά μεγάλο αριθμό ανθρώπων.ΕΛΛΗΝΙΚΆ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

Όταν η ένδειξη της μπατα ρίας είναι κόκκινη και αναβοσβήνει, μην συνεχίσετε να λειτουργείτε το μηχάνημα, γιατί αυτό θα δημιουργήσει βλάβη στις μπαταρίες ή στο μηχάνημα. Επαναφορτίστε τις μπαταρίες. Να βλέπετε τακτικά τον διαφανή σωλήνα (Γ7). Εάν αδειάσει η δεξαμενή, απενεργοποιήστε το διακόπτη βούρτσας, το διακόπτη διαλύματος και ανυψώστε την κεφαλή της βούρτσας. Κρατήστε το μάκτρο στη χαμηλωμένη θέση και συνεχίστε την απορρόφηση μέχρι να μαζευτεί όλο το ακάθαρτο νερό. Να βλέπετε τακτικά το φίλτρο (Δ3) και να το καθαρίζετε ξεβιδώνοντας το διαφανές

Εάν η μονάδα μάκτρου αφήνει ραβδώσεις στο πάτωμα, ανυψώστε το μάκτρο από το πάτωμα και σκουπίστε τα πτερύγια με ένα υγρό πανί. Μην χρησιμοποιείτε τα δάχτυλά σας για να σκουπίζετε ή να αφαιρείτε τα σκουπιδάκια από τα πτερύγια, γιατί μπορεί να προκληθεί τραυματισμός. Οι δύο κινητήρες βούρτσας / ο κινητήρας του απορροφητικού μηχανισμού / μοτέρ κίνησης / κύκλωμα ελέγχου είναι εφοδιασμένα με σύστημα προστασίας από υπερφόρτιση (ΣΤ3), που τα προστατεύει από υπερφόρτωση του κυκλώματος. Εάν ενεργοποιηθεί το σύστημα προστασίας από υπερφόρτιση, δεν μπορεί να μηδενιστεί άμεσα. Θα πρέπει πρώτα να βρείτε τι προκάλεσε την ενεργοποίηση του διακόπτη, και να αφήσετε τον κινητήρα να κρυώσει πριν μπορέσετε να επαναφέρετε το διακόπτη. ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡ

Να χρησιμοποιείτε εγκεκριμένους φορτιστές για τη φόρτιση μπαταριών, όσο το μηχάνημα δεν είναι εφοδιασμένο με ενσωματωμένο φορτιστή μπαταρίας. Για καλή απόδοση του μηχανήματος, να διατηρείτε μπαταρίες πάντα φορτισμένες. Μην τις αφήνετε να είναι υπερ-αποφορτισμένες. Κατά τη φόρτιση του μηχανήματος, φροντίστε να είναι ανοιχτό το διαφανές καπάκι. Φορτίστε τις μπαταρίες όταν είναι αναμμένη η κόκκινη ένδειξη (Ε11).

1. Φορτίστε το μηχάνημα σε καλά αεριζόμενο χώρο.

2. Απενεργοποιήστε το μηχάνημα (Ε5).

3. Χρησιμοποιήστε εγκεκριμένο φορτιστή σε γειωμένη πρίζα. Ανοίξτε το διαφανές καπάκι, και,

στη συνέχεια, συνδέστε το καλώδιο φόρτισης με την υποδοχή του μηχανήματος (ΣΤ1).

4. Ο φορτιστής θα αρχίσει αυτόματα να φορτίζει τις μπαταρίες.

5. Φροντίστε να ολοκληρωθεί η φόρτιση της μπαταρίας. Η ένδειξη φόρτισης (ΣΤ2) είναι

6. Με την ολοκλήρωση της φόρτισης, πρώτα αποσυνδέστε το φορτιστή από την πρίζα και, στη

συνέχεια, αποσυνδέστε το φορτιστή από το μηχάνημα.ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ ΕΛΛΗΝΙΚΆ

7. Φυλάξτε το καλώδιο φόρτισης κάτω από το κάθισμα (Γ3).

Ελέγξτε τις συνδέσεις της μπαταρίας για φθορά και χαλαρούς ακροδέκτες. Αντικαταστήστε ό,τι χρειάζεται αντικατάσταση. Κατά τη φόρτιση του μηχανήματος, σας παρακαλούμε να μην χρησιμοποιείτε το

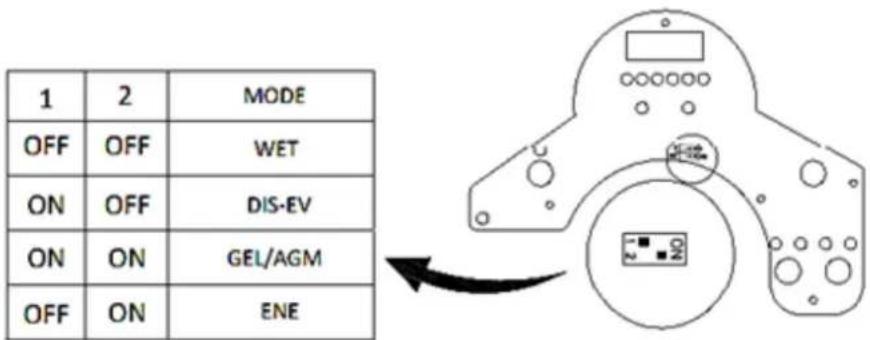

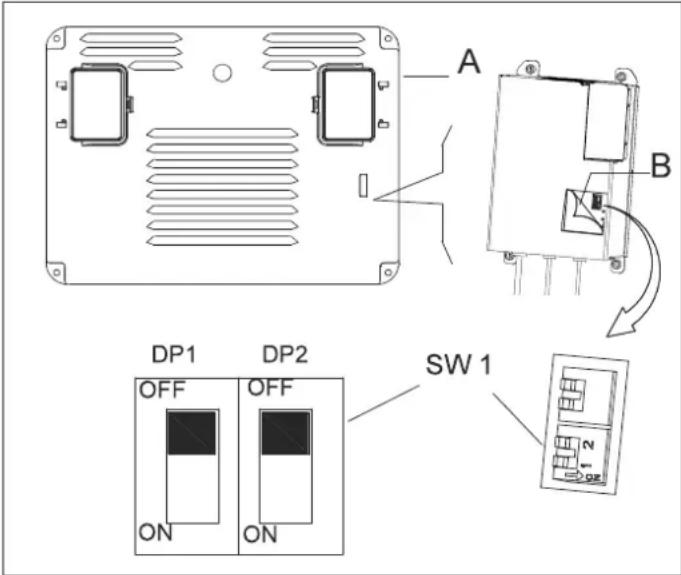

Ρύθμιση Καμπύλης Φόρτισης Μπαταρίας (SPE) Μη ρυθμίζετε τον φορτιστή αν δεν διαθέτετε επαγγελματική κατάρτιση

1. Απενεργοποιήστε το μηχάνημα και αποσυναρμολογήστε το κάλυμμα

χειριστηρίου (Α) από το μηχάνημα. Ανοίξτε την ετικέτα στο κάλυμμα του φορτιστή (Β). Θα βρείτε δύο σετ διακοπτών λειτουργίας (SW1 και SW2) εντός του φορτιστή.

2. Μόνο το σετ διακόπτη λειτουργίας SW1 (στην αριστερή πλευρά) έχει επίδραση

στην επιλογή καμπύλης φόρτισης, σύμφωνα με τον παρακάτω πίνακα. (SW2: OFF) Λειτουργία μπαταρίας, μέθοδος ρύθμισης του φορτιστή. Μη ρυθμίσετε το φορτιστή εάν δεν έχετε επαγγελματική κατάρτιση. ΜΙΚΡΟΔΙΑΚΟΠΤΗΣ: SW1 (ΜΟΝΟ ΓΙΑ) DP1 DP2 Καμπύλη φόρτισης

(ΕΝΕΡΓΟΠΟΙΗΣΗ) OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) IUIa-ACD για μπαταρίες μολύβδου-οξέος

OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) IUIa-GEL για μπαταρίες Gel της Exide-Sonnenschein OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)

(ΕΝΕΡΓΟΠΟΙΗΣΗ) IUU0-Gel για ΗΑΖΕ Gel και μπαταρίες AGM άλλων κατασκευαστών

(ΕΝΕΡΓΟΠΟΙΗΣΗ) IUIUa-AGM για μπαταρίες Discover AGMΕΛΛΗΝΙΚΆ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

ΦΥΛΑΞΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Εάν το μηχάνημα δεν πρόκειται να χρησιμοποιηθεί για περισσότερες από 30 ημέρες, προβείτε στις παρακάτω ενέργειες:

1. Εκτελέστε τις διαδικασίες συντήρησης «Μετά από κάθε χρήση». (Ανατρέξτε στην ενότητα

2. Ανασηκώστε τη βούρτσα και το μάκτρο.

3. Φυλάξτε το μηχάνημα σε μέρος καθαρό, στεγνό και χωρίς κλίση. Εάν το φυλάτε σε χώρο που

μπορεί να φτάσει σε πολύ χαμηλές θερμοκρασίες, φροντίστε να στραγγίξετε όλα τα υγρά από το μηχάνημα πριν από την αποθήκευση. Αν κάποια βλάβη προκληθεί από πάγο ακυρώνεται η

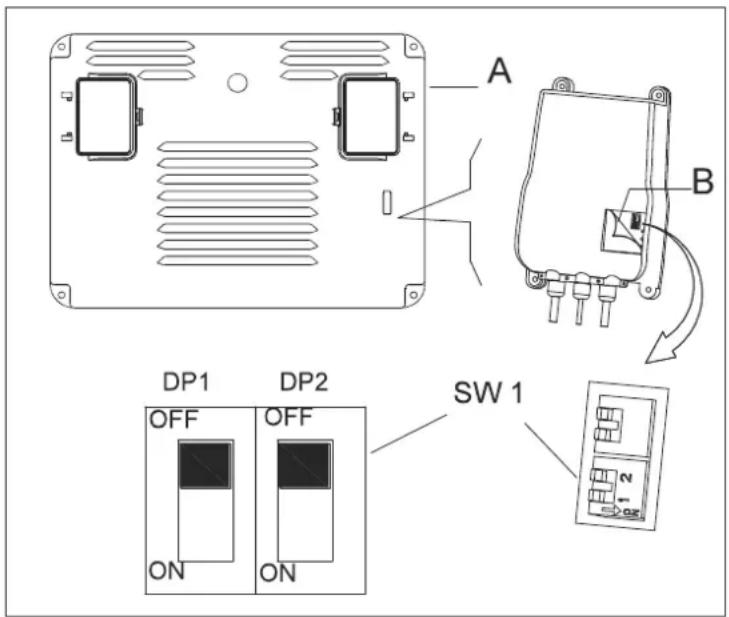

Ρύθμιση Καμπύλης Φόρτισης Μπαταρίας (Powerfirst) Μη ρυθμίζετε τον φορτιστή αν δεν διαθέτετε επαγγελματική κατάρτιση

1. Απενεργοποιήστε το μηχάνημα και αποσυναρμολογήστε το κάλυμμα

χειριστηρίου (Α) από το μηχάνημα. Ανοίξτε την ετικέτα στο κάλυμμα του φορτιστή (Β). Θα βρείτε δύο σετ διακοπτών λειτουργίας (SW1 και SW2) εντός του φορτιστή.

2. Μόνο το σετ διακόπτη λειτουργίας SW1 (στην αριστερή πλευρά) έχει επίδραση

στην επιλογή καμπύλης φόρτισης, σύμφωνα με τον παρακάτω πίνακα. (SW2: OFF) Λειτουργία μπαταρίας, μέθοδος ρύθμισης του φορτιστή. Μη ρυθμίσετε το φορτιστή εάν δεν έχετε επαγγελματική κατάρτιση. ΜΙΚΡΟΔΙΑΚΟΠΤΗΣ: SW1 (ΜΟΝΟ ΓΙΑ) DP1 DP2 Καμπύλη φόρτισης

(ΕΝΕΡΓΟΠΟΙΗΣΗ) OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) IUIa-ACD για μπαταρίες Flooded/Wet traction OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) IUIa για μπαταρίες Gel της Exide- Sonnenschein OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)

(ΕΝΕΡΓΟΠΟΙΗΣΗ) IUUa για μπαταρίες Fullriver AGM (Προεπιλογή)

(ΕΝΕΡΓΟΠΟΙΗΣΗ) IUIa για μπαταρίες Discover AGMΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ ΕΛΛΗΝΙΚΆ

Καθαρίστε το μάκτρο Καθαρίστε τη βούρτσα / δίσκο Καθαρίστε τη δεξαμενή και το πλέγμα απορρόφησης με το φλοτέρ, ελέγξτε τη φλάντζα του καλύμματος Έλεγχος του πτερυγίου του μάκτρου και αντικατάσταση Καθαρισμός του φίλτρου

Καθαρισμός του φίλτρου σωλήνα του διαλύματος Έλεγχος σύσφιξης βιδών και

（1） Λιπάνετε τα περιστροφικά

（1） Έλεγχος ή αντικατάσταση στο καρβουνάκι του μηχανισμού στήριξης βούρτσας / δίσκου （2） Έλεγχος ή αντικατάσταση στο καρβουνάκι του κινητήρα απορρόφησης （2） Έλεγχος του μοτέρ κίνησης ή αντικατάσταση （2） ΠΙΝΑΚΑΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ ΣΥΝΤΗΡΗΣΗΣ

Κάθε έξι μήνες Μία φορά το

Φόρτιση της μπαταρίας Οι διαδικασίες συντήρησης πρέπει να εκτελούνται με σβηστό το μηχάνημα και το καλώδιο του φορτιστή μπαταρίας αποσυνδεδεμένο. Όλες οι διαδικασίες συντήρησης πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, ή από εξουσιοδοτημένο Κέντρο Εξυπηρέτησης Πελατών. Αυτό το εγχειρίδιο περιγράφει μόνο τις πιο κοινές διαδικασίες συντήρησης. Για επιπλέον διαδικασίες συντήρησης, επικοινωνήστε με Κέντρο Εξυπηρέτησης Πελατών της περιοχής σας. ΣΥΝΤΗΡΗΣΗΕΛΛΗΝΙΚΆ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

ΠΛΗΡΟΦΟΡΙΕΣ ΠΟΥ ΕΜΦΑΝΙΖΟΝΤΑΙ ΣΤΗΝ ΟΘΟΝΗ LED STOP Το μηχάνημα δεν κινείται και η βούρτσα δεν λειτουργεί· ο κινητήρας του απορροφητικού μηχανισμού μπορεί να λειτουργήσει 00012.3 Ο συνολικός χρόνος λειτουργίας του μηχανήματος είναι 12,3 ώρες L0-18 Η τάση των μπαταριών είναι χαμηλότερη από 18V U-25.5 Η τάση των μπαταριών είναι 25,5V ERR-01 Το μάκτρο τραβιέται κάτω πριν βάλετε όπισθεν στο μηχάνημα ΠΛΗΡΟΦΟΡΙΕΣ ΔΕΙΚΤΗ ΣΦΑΛΜΑΤΟΣ ΤΟΥ ΜΟΤΕΡ ΚΙΝΗΣΗΣ ΚΩΔΙΚΟΙ ΓΙΑ LED ΠΟΥ ΑΝΑΒΟΣΒΗΝΟΥΝ, ΠΑΡΑΔΕΙΓΜΑ, ¤¤ ¤¤¤¤ σημαίνει ότι τα LED αναβοσβήνουν 2 φορές, μετά από μερικά δευτερόλεπτα τα LED αναβοσβήνουν 4 φορές. Το LED έχει πάντα χαμηλό φωτισμό κατά τη διάρκεια κανονικής εργασίας.

1. Ξεβιδώστε το κουμπί (Β2) για να αφαιρέσετε το μάκτρο.

2. Ξεβιδώστε το αριστερό και το δεξί κουμπί για να χαλαρώσετε το μπροστινό σφιγκτήρα, και

αντικαταστήστε το μπροστινό πτερύγιο.

3. Αποδεσμεύστε τις ασφάλειες (Β4) και αφαιρέστε το πίσω σφιγκτήρα, και αντικαταστήστε το

4. Τοποθετήστε τα πτερύγια με αντίστροφη σειρά από την αφαίρεση.

5. Τοποθετήστε το μάκτρο για να βιδώσετε το κουμπί (Β2).

ΚΑΘΑΡΙΣΜΟΣ ΜΑΚΤΡΟΥ ΚΑΙ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΠΤΕΡΥΓΙΟΥ Για βέλτιστη απόδοση, τα πτερύγια του μάκτρου πρέπει να είναι καθαρά, στεγνά και χωρίς βλάβες. Εάν έχουν υποστεί ζημιά, αντικαταστήστε τα. ΚΩΔΙΚΟΙ ΓΙΑ LED ΠΟΥ ΑΝΑΒΟΣΒΗΝΟΥΝ ΠΕΡΙΓΡΑΦΗ

1.1 ¤ ¤ Υπερθέρμανση >92°, υπερφόρτωση του κινητήρα

1.2 ¤ ¤¤ Δυσλειτουργία του επιταχυντή

1.3 ¤ ¤¤¤ Δυσλειτουργία ποτενσιόμετρου περιορισμού ταχύτητας

1.4 ¤ ¤¤¤¤ Δυσλειτουργία χαμηλής τάσης

1.5 ¤ ¤¤¤¤¤ Δυσλειτουργία υψηλής τάσης

2.1 ¤¤ ¤ Αποτυχία ανοίγματος του ενεργοποιητή κύριου ρελέ

2.2 ¤¤ ¤¤ Ένωση κύριου ρελέ

2.3 ¤¤ ¤¤¤ Δυσλειτουργία κύριου ρελέ, ελαττωματικό ηλεκτρικό πηνίο φρένου

(1) Και μετά τις πρώτες 8 ώρες εργασίας. (2) Αυτή η διαδικασία συντήρησης πρέπει να εκτελείται από εξουσιοδοτημένο Κέντρο Εξυπηρέτησης Πελατών.ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ ΕΛΛΗΝΙΚΆ

AS710R AS850R 1580*760*1230 1580*890*1230 120L 120L 120L 120L 300MM 300MM 2x300W 2x300W 500W 500W 500W 500W 6km/h 6km/h 69dB(A) 69dB(A) 4x245AH(20hours) 4x245AH(20hours) 241*168*300 241*168*300 1800mm H2O 1800mm H2O 4413sq.m/h 5130sq.m/h 940MM 1060MM 2x355MM 2x406MM 204rpm/min 204rpm/min 24V 25A 24V 25A 225KG 230KG 400KG 440KG 1730*810*1410 1730*900*1410 5V, 0.8A 5V, 0.8A 10% 10% Model (Μοντέλο) Μήκος / πλάτος / ύψος μηχανήματος Χωρητικότητα της δεξαμενής διαλύματος Χωρητικότητα της δεξαμενής ανάκτησης Διάμετρος πίσω τροχών Ισχύς κινητήρα βούρτσας Ισχύς κινητήρα απορροφητικού μηχανισμού Ισχύς του μοτέρ κίνησης Ανώτατη ταχύτητα οδήγησης Επίπεδο ήχου Μήκος / πλάτος / ύψος μπαταριών Προδιαγραφές μπαταρίας Ικανότητα εργασίας, μέχρι Παραγωγικότητα καθαρισμού Πλάτος μάκτρου Διάμετρος βούρτσας Rpm βούρτσας

Βάρος μηχανήματος Βάρος μηχανήματος (μεικτό) Προδιαγραφές κουτιού Προδιαγραφή φορτιστή USB

2.4 ¤¤ ¤¤¤¤ Αποτυχία κλεισίματος του ενεργοποιητή κύριου ρελέ

3.1 ¤¤¤ ¤ Δυσλειτουργία ποτενσιόμετρου επιταχυντή

3.2 ¤¤¤ ¤¤ Δυσλειτουργία ενεργοποίησης φρένου

3.4 ¤¤¤ ¤¤¤¤ Δυσλειτουργία απενεργοποίησης φρένου

Δυσλειτουργία HPD [λαμπτήρα εκκένωσης υψηλής έντασης] (λανθασμένη ρύθμιση του ποτενσιόμετρου επιταχυντή )

4.1 ¤¤¤¤ ¤ Βραχυκύκλωμα κινητήρα

4.2 ¤¤¤¤ ¤¤ Εσφαλμένη τάση του κινητήρα / βραχυκύκλωμα του κινητήρα

Δυσλειτουργία EEPROM [ηλεκτρικά αποσβέσιμη προγραμματιζόμενη μνήμη ανάγνωσης μόνο]

4.4 ¤¤¤¤ ¤¤¤¤ Βραχυκύκλωμα του κινητήρα / Σφάλμα EEPROMΕΛΛΗΝΙΚΆ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Πρόβλημα Πιθανή αιτία Λύση Το μηχάνημα δεν λειτουργεί, η οθόνη LED (Ε1) δεν

Το βύσμα της μπαταρίας έχει αποσυνδεθεί

Οι μπαταρίες έχουν αποφορτιστεί

Φορτίστε τις μπαταρίες Το μηχάνημα δεν λειτουργεί, η ενδεικτική λυχνία (Ε11) είναι κόκκινη Οι μπαταρίες έχουν αποφορτιστεί Φορτίστε τις μπαταρίες Το μηχάνημα δεν κινείται εμπρός ή πίσω Έχει χαλάσει η πλακέτα τυπωμένου κυκλώματος ή κύρια

Αλλάξτε την πλακέτα τυπωμένου κυκλώματος ή κύρια πλακέτα Ο διακόπτης έκτακτης ανάγκης (Α15) δεν απελευθερώνεται Περιστρέψτε τον για να απελευθερωθεί Ο διακόπτης ασφαλείας δεν είναι ενεργοποιημένος Καθίστε στο κάθισμα του μηχανήματος Το μάκτρο δεν ανασηκώνεται όταν κάνει όπισθεν το μηχάνημα, η οθόνη LED (Ε1) εμφανίζει ERR-01 Πριν κάνετε όπισθεν, ανασηκώστε το μάκτρο Ο κινητήρας βούρτσας δεν λειτουργεί, η ενδεικτική λυχνία δεν ανάβει Έχει χαλάσει η πλακέτα τυπωμένου κυκλώματος ή κύρια

Αλλάξτε την πλακέτα τυπωμένου κυκλώματος ή κύρια πλακέτα Ο κινητήρας πατώματος υπερφορτώθηκε Χρησιμοποιήστε λιγότερο σκληρές βούρτσες που να είναι κατάλληλες για το δάπεδο που πρόκειται να καθαριστεί, και επαναφέρετε το διακόπτη Υπάρχουν ξένα υλικά που εμποδίζουν την περιστροφή της

Καθαρίστε την πλήμνη της

Το μοτέρ κίνησης δεν

Η ένδειξη σφάλματος (Ε4) είναι

Ανατρέξτε στην ενότητα ΣΤΟΙΧΕΙΑ ΣΦΑΛΜΑΤΟΣ Το μοτέρ κίνησης είναι υπερφορτωμένο Ελέγξτε το μοτέρ κίνησης, επαναφέρετε το διακόπτηΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ ΕΛΛΗΝΙΚΆ

πλακέτα κύρια πλακέτα Η απορρόφηση ακάθαρτου νερού δεν είναι επαρκής Ο κάδος είναι γεμάτος, η ένδειξη (Ε2) είναι κόκκινη Αδειάστε το δοχείο ανάκτησης Ο σωλήνας έχει αποσυνδεθεί από

Επανασυνδέστε Ο μηχανισμός απορρόφησης έχει

Καθαρίστε ή ελέγξτε το μηχανισμό απορρόφησης Το μάκτρο είναι βρόμικο ή τα πτερύγια του μάκτρου έχουν φθαρεί ή καταστραφεί Καθαρίστε και ελέγξτε το

Το καπάκι της δεξαμενής (Α2) δεν έχει κλείσει σωστά, ή η φλάντζα έχει υποστεί ζημιά Κλείστε σωστά το καπάκι ή αντικαταστήστε τη φλάντζα Η ροή διαλύματος είναι

Το φίλτρο διαλύματος (Δ3) είναι

Καθαρίστε το φίλτρο Το διάλυμα έχει αδειάσει, η φωτεινή ένδειξη (Ε10) είναι

Γεμίστε με νερό Ο διακόπτης νερού (Δ2) έχει την ένδειξη «0» Ανοίξτε το διακόπτη του νερού Το διάλυμα έχει βρομίσει Καθαρίστε το διάλυμα Το μάκτρο αφήνει σημάδια

Υπάρχουν σκουπίδια κάτω από τα πτερύγια του μάκτρου Αφαιρέστε τα σκουπίδια Τα πτερύγια του μάκτρου έχουν φθαρεί, σπάσει ή σχιστεί Αντικαταστήστε τα πτερύγια Το μηχάνημα δεν μπορεί να

Μην ξεκινήσετε το φρένο του μοτέρ κίνησης Ο βραχίονας του φρένου έχει μπλοκαριστεί Ο κινητήρας απορροφητικού μηχανισμού δεν λειτουργεί Ο κάδος είναι γεμάτος, η ένδειξη (Ε2) είναι κόκκινη Αδειάστε το δοχείο ανάκτησης Ο κινητήρας απορροφητικού μηχανισμού έχει υπερφορτωθεί Ελέγξτε τον κινητήρα απορροφητικού μηχανισμού, και επαναφέρετε το διακόπτη Έχει χαλάσει η πλακέτα τυπωμένου κυκλώματος ή κύρια Αλλάξτε την πλακέτα τυπωμένου κυκλώματος ήČESKÝ UŽIVATE
