1. Skru på knappen (B2) for at fjerne blade.

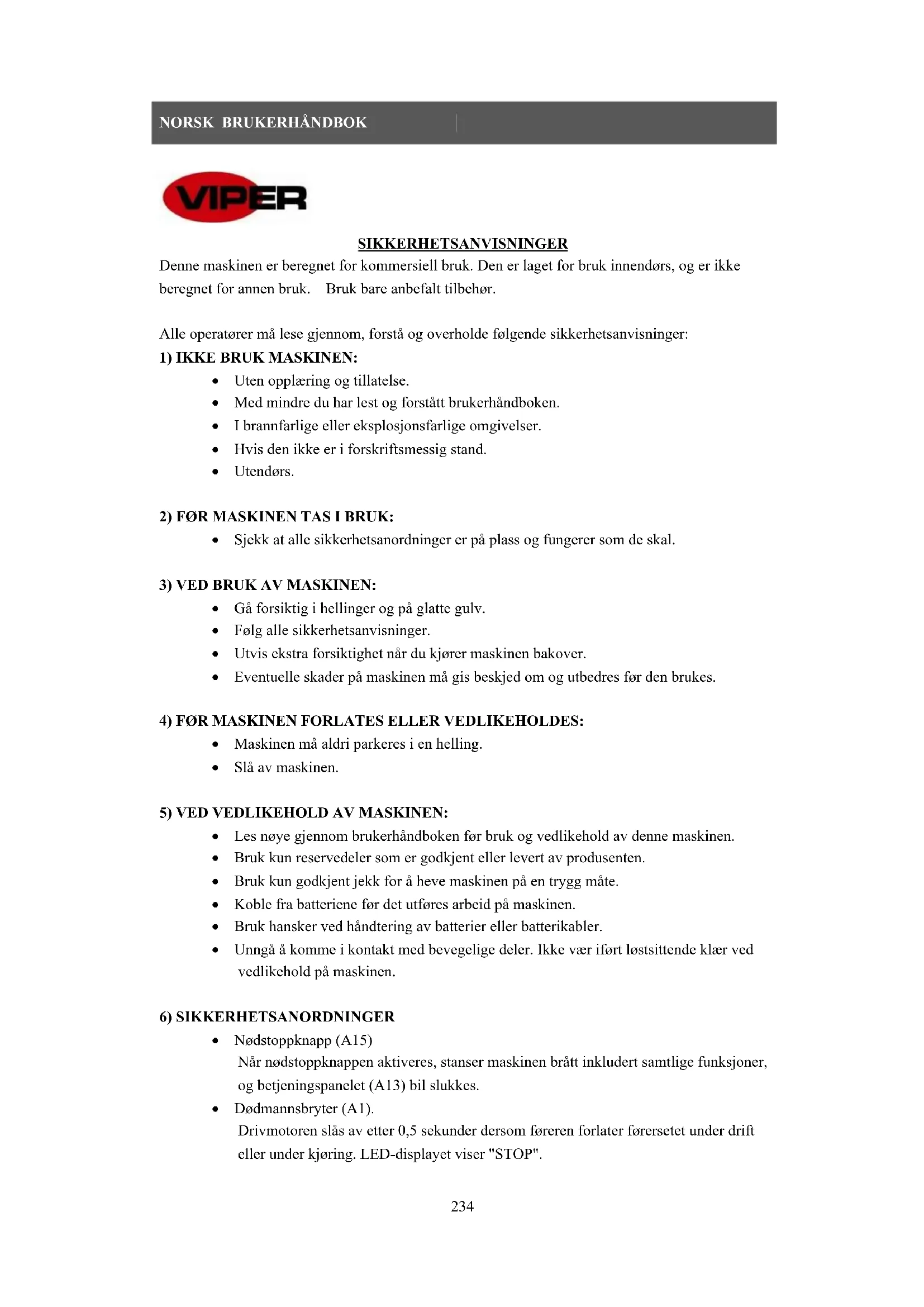

SIKKERHETSANVISNINGER Denne maskinen er beregnet for kommersiell bruk. Den er laget for bruk innendørs, og er ikke beregnet for annen bruk. Bruk bare anbefalt tilbehør. Alle operatører må lese gjennom, forstå og overholde følgende sikkerhetsanvisninger:

1) IKKE BRUK MASKINEN:

Uten opplæring og tillatelse. Med mindre du har lest og forstått brukerhåndboken. I brannfarlige eller eksplosjonsfarlige omgivelser. Hvis den ikke er i forskriftsmessig stand. Utendørs.

Gå forsiktig i hellinger og på glatte gulv. Følg alle sikkerhetsanvisninger. Utvis ekstra forsiktighet når du kjører maskinen bakover. Eventuelle skader på maskinen må gis beskjed om og utbedres før den brukes.

Les nøye gjennom brukerhåndboken før bruk og vedlikehold av denne maskinen. Bruk kun reservedeler som er godkjent eller levert av produsenten. Bruk kun godkjent jekk for å heve maskinen på en trygg måte. Koble fra batteriene før det utføres arbeid på maskinen. Bruk hansker ved håndtering av batterier eller batterikabler. Unngå å komme i kontakt med bevegelige deler. Ikke vær iført løstsittende klær ved vedlikehold på maskinen.

6) SIKKERHETSANORDNINGER

Nødstoppknapp (A15) Når nødstoppknappen aktiveres, stanser maskinen brått inkludert samtlige funksjoner, og betjeningspanelet (A13) bil slukkes. Dødmannsbryter (A1). Drivmotoren slås av etter 0,5 sekunder dersom føreren forlater førersetet under drift eller under kjøring. LED-displayet viser "STOP".BRUKERHÅND BOK NORSK

Batteriet avgir hydrogengass. Hydrogengass kan forårsake eksplosjon eller brann. Hold maskinen borte fra gnister og åpen ild! Det anbefales å trykke på knappen (K2) for å åpne vanntanken før lading. Brannfarlige materialer kan føre til eksplosjon eller brann. Ikke bruk brannfarlige materialer i tankene. Brannfarlige materialer eller reaktive metaller kan føre til eksplosjon eller brann. Ikke plukk opp farlig materiale med hendene. ADVARSEL Indikerer en potensiell risiko for personskade eller farlig situasjon som kan føre til dødsfall for operatøren. MERK Indikerer en merknad knyttet til viktige eller nyttige funksjoner.

9. Støtfanger (dersom bestilt)

3. Sett forsiktig fire batterier inn i batterirommet, som vist i figuren nedenfor. Sett

batteriskinnen i front av de fire batteriene.

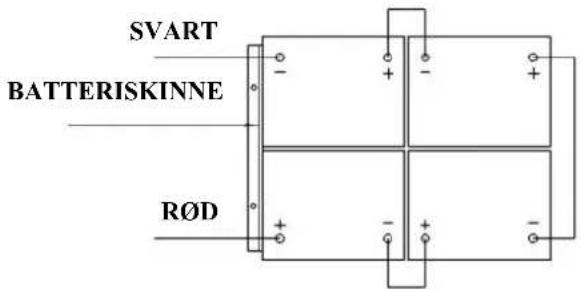

4. Koble batterikablene til polene i nummerert rekkefølge som vist i figuren nedenfor.

5. Påfør et lag beskyttende lakk eller spray på kabelforbindelsene for å hindre batterikorrosjon.

6. Dekk til oppsamlingstanken og setet.

Sjekk at oppsamlingstanken er tom når den vippes opp. Ikke slipp batteriene ned i batterirommet. Ikke plasser metallgjenstander på batteriene. Ved demontering eller montering må du aldri koble + til + eller - til - og aldri koble +

1. Kost eller tørrmopp gulvet som skal rengjøres.

3. Sjekk at børste/pad er riktig montert.

4. Sjekk at nalen er riktig montert.

8. Sjekk at vannventilen (D2) ikke er satt til "0".

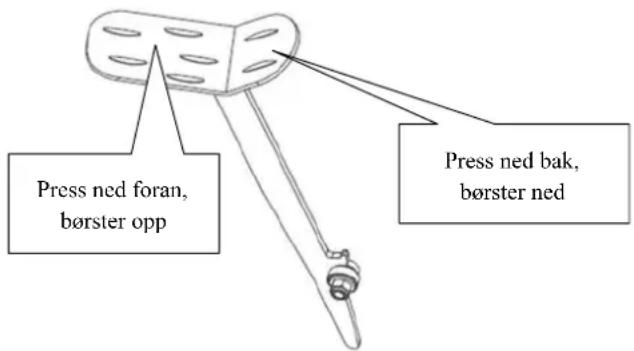

2. Hev børstehodet (A7) fra gulvet ved å presse ned foran på pedalen (A10) på venstre side av

4. Senk børstehodet (A7) ved å presse ned bak på pedalen (A10). Sitt i setet på maskinen for å

starte børstebryteren (E3). Trykk lett ned kjørepedalen (C6), og børstene monteres automatisk på navet. Hvis børstene ikke monteres på navet første gang, slå av børstebryteren (E3) og endre posisjon og prøv å montere børstene igjen.

5. Justere mutteren (A6).

Ikke start rengjøringen uten at børste/pad er riktig montert. Ved rengjøring av eller bytting av børster, må børstehodet heves og roteres raskt i motsatt retning av arbeidsretningen. De to børstene går motsatt i retning.

2. Drei nalhendelen (C5) for å senke nalen ned (A5) på gulvet.

3. Løsne de to skruene (B2) på nalen og skyv nalen inn i sporene bak på nalbraketten.

6. Juster mutteren (B1) for egnet posisjon av oppsuget.

2. Ikke overfyll vanntanken. La vannet være minst 5 cm fra åpningen av tanken.

3. Vanntemperaturen må ikke overstige 40 °C.

Bruk bare lavts kummende og ikke-brennbare rengjøringsmidler som er beregnet for gulvrengjøringsmaskiner. Når vanntanken skal fylles, må oppsamlingstanken alltid tømmes ved ta av lokket på avløpsslangen (C1), og deretter rengjøres. Etter hver bruk må bunnpluggen (D1) skrus av vanntanken.

3. Trykk lett ned kjørepedalen (C6) for å bevege maskinen, og slipp den slik at maskinen

4. For å sjekke sikkerhetsfunksjonen, trykk inn nødstoppknappen (A15) slik at maskinen

umiddelbart stopper, for å sjekke at knappen virker når maskinen tas i bruk for første gang. Vri knappen for å deaktivere den.

5. Hvis feilindikatoren for drivmotoren (E4) lyser, sjekk kapittelet FEILSØKING.

Stigningsgraden i kjøreretningen må ikke overstige 10%. Bremsen på drivmotoren er aktiv når maskinen går som normalt, og bremsebraketten bremser således motoren fra å gå fritt rundt. Når det oppstår motorfeil eller det er andre feil på maskinen, vil bremsebraketten frigjøres slik at motoren frigjøres, og maskinen kan skyves for hånd. MASKINDRIFT Ikke ta i bruk maskinen med mindre du har fått profesjonell opplæring i bruken av den, samt lest og forstått denne brukerhåndboken.

Stopp børstemotor en børsten heves, for å hindre at det renner ut vann. Børstehodet må heves før maskinen kjøres i revers. Ikke la børstene gå for lenge på samme sted, da dette kan skade gulvbelegget.

6. Press sakte ned kjørepedalen (C6) for å kjøre fremover og bruk rattet (A14) til å styre

maskinen. Hastigheten kan reguleres med hastighetsvelgeren (E6). Drei den til venstre for å redusere hastigheten og til høyre for å øke hastigheten. For å rygge, trykker du på retningsknappen (E7).

7. Vannmengden justeres ved hjelp av vannventilen (D5).

8. Så lenge nøkkelbryteren (E5) er på, kan USB-kontakten (A11) brukes til å lade mobile

9. Fløyten (E9) kan brukes å varsle personer som står i veien for maskinen.

Når batteriin dikatoren lyser rødt og blinker, må brukes av maskinen opphøre umiddelbart, ellers kan maskinen eller batteriene bli skadet. Lad opp batteriene. Sjekk nivåmåleren (C7) med jevne mellomrom. Når vanntanken går tom, slå av børstebryteren og vannbryteren, og hev børstehodet. Hold nalen i senket stilling og fortsett å suge helt til alt det skitne vannet er sugd opp Sjekk jevnlig filteret (D3) og ta det ut ved å skru av det gjennomsiktige lokket, og rengjør det. Hvis nalen etterlater striper på gulvet, må nalen heves fra gulvet og nalbladene må tørkes av med en fuktig klut. Ikke bruk fingrene til å tørke av eller fjerne rusk fra nalbladet, dette kan føre til at du skader deg. Børstemotorer/sugemotor/drivmotor/styrekrets er utstyrt med et overbelastningsvern (F3), som beskytter disse fra å bli overbelastet. Hvis overbelastningsvernet utløses, kan det ikke umiddelbart tilbakestilles. Finn først ut hva som var årsaken til at overbelastningsvernet ble utløst, og la motoren få kjøle seg ned før du tilbakestiller overbelastningsvernet. BATTERILADI

Bruk kun god kjente ladere til å lade batteriene, dersom maskinen ikke er utstyrt med en innebygd batterilader. For best mulig ytelse av maskinen, bør batteriene til enhver tid holdes oppladet. Ikke la batteriene forbli utladet.NORSK BRUKERHÅNDBOK

Når maskinen lades, må det gjennomsiktige dekselet være åpent. Batteriene må lades når den røde lampen (E11) begynner å lyse.

3. Koble laderen til en jordet stikkontakt. Åpne det gjennomsiktig dekselet, og koble

deretter ladekabelen til ladekontakten (F1).

4. Laderen vil automatisk begynne å lade opp batteriene.

5. Når ladingen er ferdig, lyser ladeindikatoren (F2) grønt.

6. Når ladingen er ferdig, koble først ladekabelen fra stikkontakten og deretter fra maskinen.

7. Ladekabelen lagres i under setet (C3).

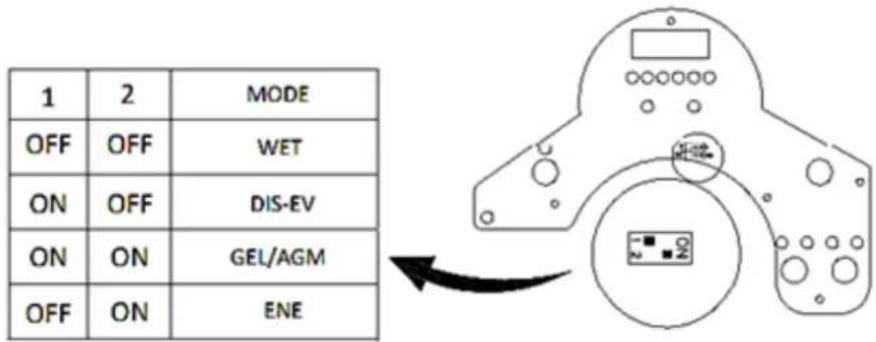

Sjekk batterikontaktene for slitasje og løse terminaler. Skift ut om nødvendig. Maskinen må ikke brukes når batteriene lades. Oppsett av batteriladekurve (SPE) Ikke still inn laderen med mindre du har profesjonell opplæring

henhold til tabellen nedenfor. (SW2: AV) Innstilling av lader i henhold til batteritype Ikke gjør justeringer på laderen uten at du har fått opplæring i dette. DIP-BRYTER: SW1

Hvis maskinen ikke skal brukes på 30 dager eller mer, må følgende gjøres:

1. Utfør vedlikeholdsprosedyrer som beskrevet i punktet "Etter hver bruk". (Se delen som

omhandler vedlikehold).

2. Hev børste og nal.

3. Maskinen må lagres på et rent, tørt og flatt sted. Hvis maskinen lagres på et sted der

temperaturen kan falle under frysepunktet, sørg for å tømme ut all væske fra maskinen før den settes til lagring. Eventuelle skader som er forårsaket av frost, vil ugyldiggjøre garantien. VEDLIKEHOLD Alt vedlikehold må utføres når maskinen er slått av og ladekabelen er koblet fra batteriet. Alle vedlikeholdsprosedyrer må utføres av kvalifisert personell eller et autorisert servicesenter. Denne håndboken beskriver kun de mest vanlige vedlikeholdsprosedyrene. For andre vedlikeholdsprosedyrer, ta kontakt med ditt lokale servicesenter.

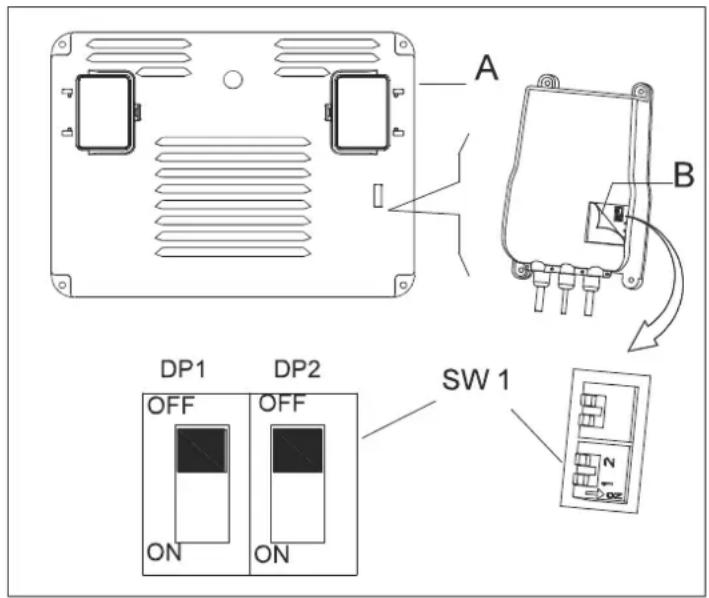

Oppsett av batteriladekurve (Powerfirst) Ikke still inn laderen med mindre du har profesjonell opplæring

PÅ AV IUIa-ACD for Flooded/Wet traction b atterier AV AV IUIa for GEL-batterier fra Exide-Sonnenschein AV PÅ IUUa for Fullriver AGM-batterier (standard) PÅ PÅ IUIa for Discover AGM-batterier Innstilling av lader i henhold til batteritype Ikke gjør justeringer på laderen uten at du har fått opplæring i dette. DIP-BRYTER: SW1Rengjøring av filter på oppsamlingstank Rengjøring av vannfilter Sjekk av stramhet på skruer og mutre （1） Smør bevegelige deler （1） Sjekk/utskifting av kullbørste for børste/pad-holder （2） Sjekk/utskifting av kullbørste for sugemotor （2） Sjekk eller skift av drivmotor （2） (1) Pluss etter de 8 første driftstimene (2) Denne vedlikeholdsprosedyren skal utføres av et autorisert servicesenter.

RENGJØRING OG SKIFT AV NALBLAD

For best resultat må nalbladene være rene, tørre og ikke være skadet. Skift nalbladene etter behov.

1. Skru ut skruen (B2) for å fjerne nalen.

2. Skru ut venstre og høyre skrue for å løsne den fremre klemmeskinnen, og skift det fremre

3. Løsne klemmene (B4) og fjern den bakre klemmeskinnen, og skift det bakre nalbladet.

4. Monter nalbladene i motsatt rekkefølge enn de ble demontert.

5. Sett på plass nalen og stram til skruene (B2).

Prosedyre Etter hver bruk Ukentlig Halvårlig Årlig Batterilading Rengjøring av nal Rengjøring av børste/pad Rengjøring av tank og sugesil med flottør, sjekk av tetning Sjekk og skift av nal VEDLIKEHOLDSPLANBLINKEKODE BESKRIVELSE

2.1 ¤¤ ¤ Aktuator for hovedkontaktor kunne ikke åpnes

3.5 ¤¤¤ ¤¤¤¤¤ HPD-feil (feil regulering av akseleratorpotensiometeret)

Spesifikasjoner AS710R AS850R 1580*760*1230 1580*890*1230 120L 120L 120L 120L 300MM 300MM 2x300W 2x300W 500W 500W 500W 500W 6km/h 6km/h 69dB(A) 69dB(A) 4x245AH(20hours) 4x245AH(20hours) 241*168*300 241*168*300 1800mm H2O 1800mm H2O 4413sq.m/h 5130sq.m/h 940MM 1060MM 2x355MM 2x406MM 204rpm/min 204rpm/min 24V 25A 24V 25A 225KG 230KG 400KG 440KG 1730*810*1410 1730*900*1410 5V, 0.8A 5V, 0.8A 10% 10% Modell Lengde/bredde/høyde på maskin Kapasitet på vanntank Kapasitet på oppsamlingstank Diameter på bakhjul Børstemotoreffekt Sugemotoreffekt Drivmotoreffekt Maks kjørehastighet Lydnivå Batterier Batteridimensjoner Arbeidskapasitet, opp til Rengjøringsområde Nalbredde Børstediameter Børsteturtall Lader Maskinvekt Maskinvekt (brutto) Emballasjedimensjoner USB-lader Stigningsgrad

EKSEMPEL PÅ BLINKING: ¤¤ ¤¤¤¤ betyr at lampen blinker 2 ganger, og etter noen sekunder 4 ganger. Ved normal drift lyser alltid lampen.NORSK BRUKERHÅNDBOK

Dekkmotoren er overbelastet Bruk mildere børster som er egnet for gulvet som skal rengjøres, nullstill kretsbryteren Det er fremmedlegemer som hindrer børsten fra å gå rundt Rengjør børstenavet Drivmotoren fungerer ikke Feilindikator (E4) lyser Se delen som omhandler feilinformasjon Drivmotoren er overbelastet Sjekk drivmotoren, tilbakestill kretsbryteren Sugemotoren fungerer ikke Oppsamlingstanken er full, lampen (E2) er rød Tøm oppsamlingstanken Sugemotoren er overbelastet Sjekk sugemotoren, tilbakestill kretsbryteren Feil på kretskort eller knapp Skift kretskort eller nøkkelknapp

Oppsugingen er svak Oppsamlingstanken er full, lampen (E2) er rød Tøm oppsamlingstanken Slangen er koblet fra nalen Koble til slangen Vakuumsystemet er tett Rengjør eller sjekk Nalen er skitten, eller nalbladene er slitt eller skadet Rengjør og sjekk nalen Tanklokket (A2) er ikke skikkelig lukket, eller pakningen er skadet Lukk lokket skikkelig eller skift pakningsringen Væskestrømmen er for lav Vannfilteret (D3) er tilsmusset Rengjør filteret Vanntanken har gått tom, lampen (E10) er rød Fyll på vann Vannbryteren (D2) er "0" Åpne vannbryteren Vannløsningen er skitten Ha på ny vannløsning Nalen etterlater seg merker på gulvet Det er smuss under nalbladene Fjern smusset Nalbladene er slitt, sprukket eller revet Skift nalbladene Maskinen kan ikke bremse Drivmotorbremsen aktiveres ikke Bremsebraketten sitter fastSUOMI KÄYTTÄJÄN OPAS
