Tips	Braucamā grīdas mazgāšanas mašīna (ride-on floor scrubber)
Modelis	Viper AS710R
Izmēri (G × P × A)	1580 × 760 × 1230 mm
Neto svars	225 kg
Bruto svars	400 kg
Akumulatori	4 × 245 Ah (20 h), 24 V
Lādētājs	24 V, 25 A
Slotas motors	2 × 300 W
Sūkšanas motors	500 W
Piedziņas motors	500 W
Maksimālais ātrums	6 km/h
Šķīduma tvertnes tilpums	120 L
Atgūšanas tvertnes tilpums	120 L
Darba platums (slotas)	2 × 355 mm (diametrs)
Rakles platums	940 mm
Produktivitāte	4413 m²/h
Troksnis	69 dB(A)
Maksimālais slīpums	10 %
USB pieslēgvieta	5 V, 0,8 A
Drošība	Avārijas apturēšana (poga A15), sēdekļa slēdzis, aizsardzība pret motora pārslodzi
Apkope	Ikdienas tīrīšana: rakle, slotas, filtri; eļļošana pēc 8 stundām; rakles asmeņu pārbaude
Iekļautie piederumi	Lietošanas instrukcija, akumulatora lādētājs, kabeļi, rakle, 2 slotas, slotas turētājs

Bieži uzdotie jautājumi - Viper AS710 NILFISK

Kā uzlādēt Viper AS710 akumulatorus?

Lai uzlādētu akumulatorus, izslēdziet mašīnu ar atslēgas slēdzi (E5). Pievienojiet apstiprināto lādētāju iezemētai sienas kontaktligzdai. Atveriet caurspīdīgo vāku un pievienojiet uzlādes kabeli mašīnas strāvas kontaktligzdai (F1). Lādētājs sāk darboties automātiski. Uzlādes indikators (F2) kļūst zaļš, kad uzlāde ir pabeigta. Vispirms atvienojiet lādētāju no sienas kontaktligzdas, pēc tam no mašīnas. Uzlādējiet labi vēdināmā vietā un neļaujiet akumulatoriem pilnībā izlādēties.

Kā nomainīt slotas?

Pārliecinieties, ka mašīna ir izslēgta (E5). Paceliet slotas galvu (A7), nospiežot pedāļa priekšpusi (A10). Novietojiet jauno slotu zem piedziņas motora rumbām. Nolaidiet slotas galvu, nospiežot pedāļa aizmuguri (A10). Apsēdieties uz mašīnas un ieslēdziet slotas slēdzi (E3). Viegli nospiediet vadītāja pedāli (C6), lai slotas automātiski iestātos. Ja uzstādīšana neizdodas, izslēdziet slēdzi un noregulējiet pozīciju.

Kā noregulēt rakli?

Izslēdziet mašīnu (E5). Pagrieziet rakles pacelšanas sviru (C5), lai nolaistu balstu. Atskrūvējiet abas pogas (B2) un bīdiet rakli spraugās balsta aizmugurē. Pievelciet pogas. Pieskrūvējiet sūkšanas šļūteni (B3) uz rakles niršanas caurules. Noregulējiet uzgriezni (B1), lai iegūtu optimālu sūkšanu. Pārbaudiet, vai asmeņi ir tīri un labā stāvoklī.

Ko nozīmē kods ERR-01 uz LED ekrāna?

Kods ERR-01 norāda, ka rakle ir nolaista, kamēr mašīna pārslēdzas atpakaļgaitā. Lai atrisinātu, paceliet rakli pirms braukšanas virziena maiņas. Šis kods parādās, ja operators nepaceļ rakli pirms atpakaļgaitas. Paceliet rakli manuāli vai ar sviru (C5), lai dzēstu kļūdu.

Kāda iknedēļas apkope jāveic?

Katru nedēļu tīriet rakli, slotas/paliktņus, atgūšanas tvertni un sūkšanas režģi ar pludiņu. Pārbaudiet vāka blīvējumu stāvokli. Pārbaudiet un, ja nepieciešams, nomainiet rakles asmeņus. Notīriet atgūšanas filtru un šķīduma šļūtenes filtru. Pārbaudiet skrūvju un uzgriežņu pievilkšanu (pēc pirmajām 8 stundām). Ieeļļojiet rotējošās daļas.

Kā iztukšot atgūšanas tvertni?

Lai iztukšotu atgūšanas tvertni, noņemiet iztukšošanas šļūtenes aizbāzni (C1), kas atrodas mašīnas aizmugurē. Ļaujiet netīrajam ūdenim izplūst. Pēc katras lietošanas iztukšojiet arī šķīduma tvertni, atskrūvējot drenāžas aizbāzni (D1). Pārliecinieties, ka atgūšanas tvertne ir tukša, pirms to pagriezt vai pārvietot.

Ko darīt, ja piedziņas motors nedarbojas?

Ja piedziņas motors nedarbojas, vispirms pārbaudiet, vai kļūdas indikators (E4) ir ieslēgts. Ja jā, skatiet LED mirgošanas kodus (tabula rokasgrāmatā). Piemēram, 1.1 norāda uz pārkaršanu vai pārslodzi. Ļaujiet motoram atdzist un atiestatiet automātisko slēdzi. Pārbaudiet arī akumulatoru, sēdekļa slēdzi un avārijas apturēšanas pogu. Ja problēma turpinās, sazinieties ar pilnvarotu servisa centru.

Vai es varu izmantot mazgāšanas līdzekļus šķīdumā?

Jā, varat izmantot mazgāšanas līdzekļus, bet tikai tādus, kas ir mazputu, nedegoši un piemēroti pašgājējiem tīrītājiem. Nepārsniedziet ūdens temperatūru 40 °C. Piepildiet šķīduma tvertni (A4) caur šļūteni zem sēdekļa (C4), atstājot apmēram 5 cm brīvas vietas. Izvairieties no agresīviem mazgāšanas līdzekļiem, kas var sabojāt sastāvdaļas.

Kā uzglabāt mašīnu, ja tā netiek izmantota vairāk nekā 30 dienas?

Ja mašīna netiek izmantota vairāk nekā 30 dienas, vispirms veiciet ikdienas apkopi (tīrīšana: rakle, slotas, tvertnes). Paceliet slotu un rakli. Uzglabājiet tīrā, sausā vietā bez slīpuma. Ja uzglabāšana notiek sasalšanas riskam pakļautā zonā, pilnībā iztukšojiet visus šķidrumus no tvertnēm, lai novērstu sala bojājumus (garantija neattiecas uz sala bojājumiem). Uzlādējiet akumulatorus pirms uzglabāšanas.

Kāda ir procedūra, lai nomainītu rakles asmeņus?

Atskrūvējiet pogu (B2), lai noņemtu rakli. Atskrūvējiet kreiso un labo pogu, lai atbrīvotu priekšējo stiprinājumu un nomainītu priekšējo asmeni. Atvienojiet aizturus (B4), lai noņemtu aizmugurējo stiprinājumu un nomainītu aizmugurējo asmeni. Uzstādiet jaunos asmeņus apgrieztā secībā. Salieciet rakli un pievelciet pogu (B2). Pārbaudiet, vai asmeņi ir tīri un nebojāti, lai nodrošinātu optimālu veiktspēju.

LIETOŠANAS INSTRUKCIJA Viper AS710 NILFISK

Mês, Nilfisk šo apliecinu ar pilnu atbildību, ka iepriekš minētais produkts atbilst šādām direktīvām un standartiem

Šī mašina ir paredzēta komerciālai lietošanai. Tā ir paredzēta lietošanai ickštelpās un nav paredzēta citam pielietojumam. Izmantojiet tikai ar ieteiktajiem piederumiem.

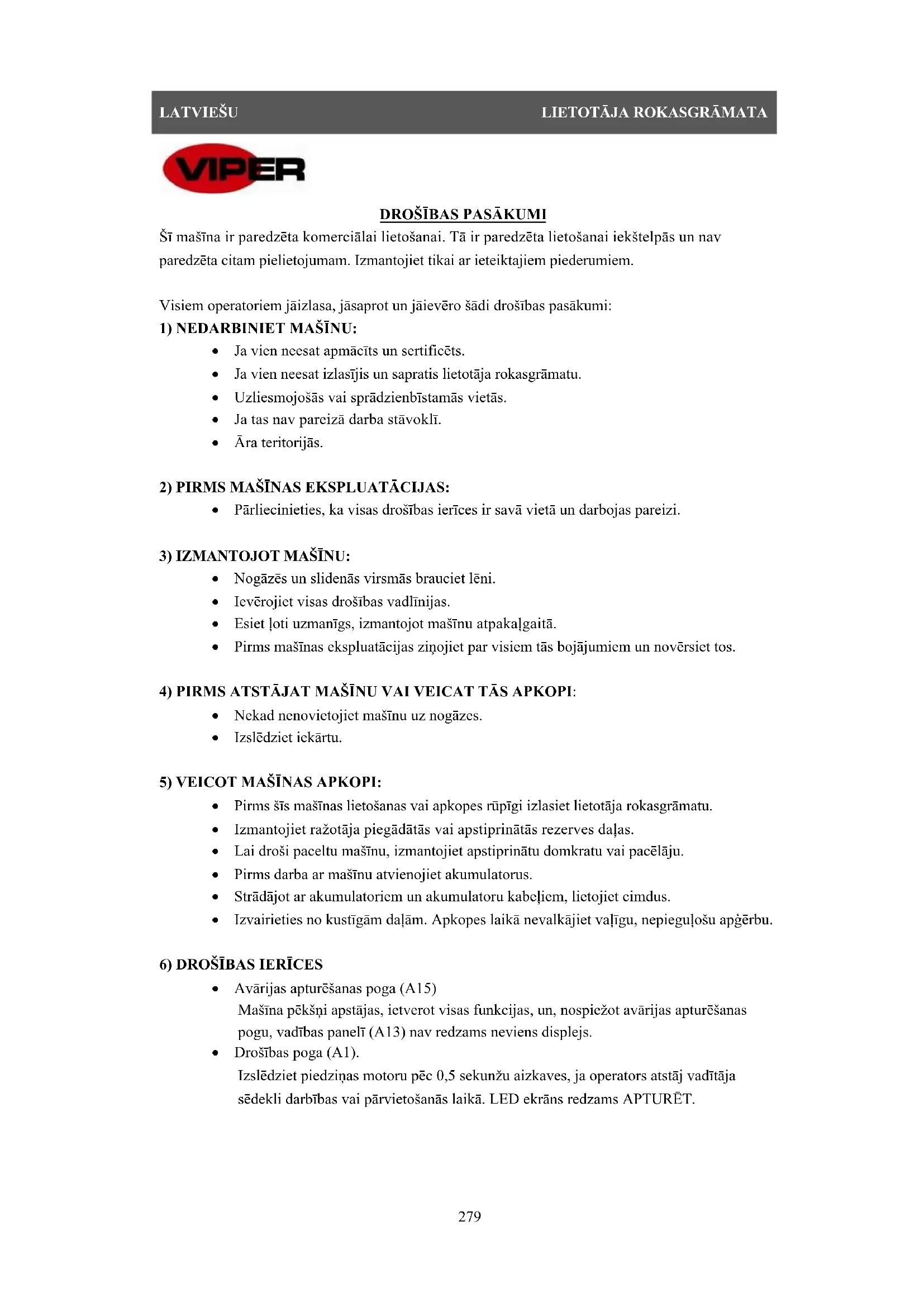

Visiem operatoriem jāizlasa, jāsaprot un jāievēro šādi drošības pasākumi:

1) NEDARBINIET MAŠINU:

• Ja vien neesat apmācīts un sertificēts.
• Ja vien necesat izlasijis un sapratis lietotaja rokasgrāmatu.
• Uzliesmojošas vai sprādzienbīstamās vietās.
• Ja tas nav parcizā darba stāvoklī.
• Āra teritorijās.

2) PIRMS MAŠINAS EKSPLUATACIJAS:

- Pārliecinieties, ka visas drošības ierīces ir savā vietā un darbojas pareizi.

3) IZMANTOJOT MAŠINU:

• Nogāzēs un slidenās virsmās brauciet lēni.
• levērojiet visas drošības vadlīnijas.
• Esiet loti uzmanīgs, izmantojot mašīnu atpakalgaitā.
• Pirms mašīnas ekspluatācijas ziņojiet par visiem tās bojājumiem un novērsiet tos.

4) PIRMS ATSTĀJAT MAŠINU VAI VEICAT TĀS APKOPI:

• Nekad nenovietojiet mašinu uz nogāzes.
• Izslēdziet ickārtu.

5) VEICOT MAŠINAS APKOPI:

• Pirms šīs mašīnas lietošanas vai apkopes rūpīgi izlasiet lietotāja rokasgrāmatu.
• Izmantojiet ražotāja piegādātās vai apstiprinātās rezerves daļas.
• Lai droši paceltu mašīnu, izmantojiet apstiprinātu domkratu vai pacēlāju.
• Pirms darba ar mašinu atvienojiet akumulatorus.
• Strādājot ar akumulatoriem un akumulatoru kabeliem, lietojiet cimdus.
• Izvairieties no kustīgām daļām. Apkopes laikā nevalkājiet valīgu, nepiegulošu apģērbu.

6) DROŠĪBAS IERĪCES

• Avārijas apturēšanas poga (A15)
Mašina pēkšni apstājas, ietverot visas funkcijas, un, nospiežot avārijas apturēšanas pogu, vadības panelī (A13) nav redzams neviens displejs.
- Drošības poga (Al).
Izslēdziet piedziņas motoru pēc 0,5 sekunžu aizkaves, ja operators atstāj vadītāja sēdekli darbības vai pārvietošanās laikā. LED ekrāns redzams APTURĒT.

Akumulatori izdala ūdeņradi. Ūdeņradis var izraisīt sprādzienu vai ugunsgrēku. Sargiet no dzirkstelēm un atklātas liesmas! Ieteicams nospiest pogu (C2), lai pirms uzlādēšanas atvērtu regenerācijas tvertni.

Uzliesmojoši materiāli var izraisīt sprādzicenu vai ugunsgrēku. Tvertnēs neizmantojict uzliesmojošus materiālus.

Uzliesmojoši materiāli vai reağējoši metāli var izraisīt sprādzienu vai ugunsgrēku. Nepaceliet ar rokām.

BRĪDINĀJUMS Tas norāda uz iespējamu savainojumu risku vai bīstamu situāciju ar operatora nāves risku.

IEVÉROJIETTas norāda uz piezīmi, kas saistīta ar svarīgām atgādināšanas vai noderīgām funkcijām.

IEKĀRTAS UZSTĀDĪŠANA UN INSTALĀCIJA

MAŠINAS IZPAKOŠANA

Pārliecinieties un pārbaudiet, ka iepakojumam nav bojājumu. Nekavējoties ziņojiet par visiem transporta radītajiem bojājumiem. Pārbaudiet iepakojuma saturu, lai pārliecinātos, ka ir iekļauti šādi priekšmeti:

1. Mašina
2. Skrāpja montāža
3. Birstes bloks (x2)
4. Lietotāja rokasgrāmata
5. Akumulatora lādētājs (ja ir aprīkojumā)
6. Akumulatori (x4) (ja ir aprīkojumā)
7. Savienojošais vads akumulatoram un lādētājam (ja ir aprīkojumā)
8. Brīdinājuma lampiņa (ja ir aprīkojumā)
9. Bufera kronšteins (ja ir aprīkojumā)

AKUMULATORU SAVIENOJUMI

1. Izslēdziet atslēgas slēdzi (E5).
2. Pagrieziet sēdekli (A1) valā, pabīdiet dēli (C2) un pagrieziet reģenerācijas tvertni (A3) valā. Ja mašīnā nav akumulatoru. Ievietojiet akumulatorus atbilstoši konkrētajām vajadzībām. Pēc akumulatoru izvēles, lūdzu, izvēlieties režīmu WET vai GEL ar pārslēgšanas slēdzi PCB aizmugurē, kā parādīts zemāk esošajā attēlā.

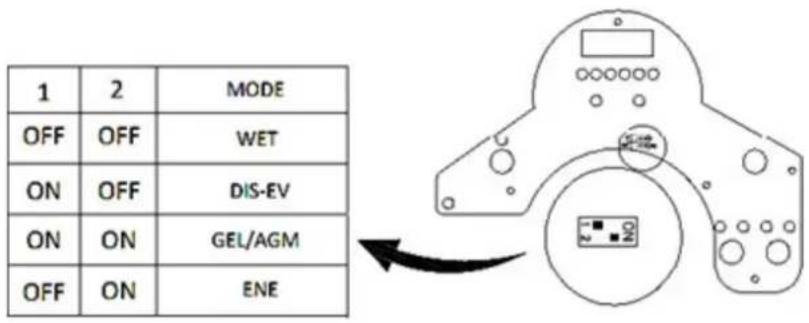

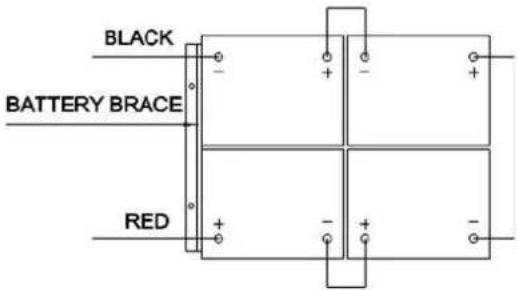

1. Uzmanīgi ievietojiet četras akumulatorus nodalījumā, kā parādīts attēlā tālāk. Novietojiet akumulatora fiksatoru četru akumulatoru priekšpusē.
2. Pievienojiet akumulatora kabelus saslēguma vietām numurētā secībā, kā parādīts nākamajā attēlā.

BLACK BATTERY BRACE RED

1. Lai novērstu akumulatora koroziju uz kabelu savienojumiem uzklājiet pārklājumu vai aizsargājošu aerosolu.
2. Pārsedziet regenerācijas tvertni un sēdekli.

Pārliecinieties, to pagriežot, regenerācijas tvertne ir tukša.

Neiemetiet akumulatorus nodalijumā. Nenovietojiet uz akumulatoriem metāla priekšmetus.

Nekad nepieslēdziet + pie + vai - pie -, nekad nepieslēdziet + pie - ar vienu akumulatoru, kad izjaucat vai uzstādāt akumulatorus.

MAŠINAS IESTATIŠANA

PIRMSEKSPLUATĀCIJAS PĀRBAUDES

1. Noslaukiet tīrāmo virsmu ar slotu vai putekliem.
2. Pārbaudiet akumulatora mērītāju, lai pārliecinātos, ka akumulatori ir pilnībā uzlādēti. (skat. AKUMULATORA UZLĀDE)
3. Pārbaudiet, ka sukas / paliktnis ir pareizi uzstādīts.
4. Pārbaudiet, ka skrāpis ir pareizi uzstādīts.
5. Pārbaudiet, ka ātrumpārslēgs (A9) darbojas normāli.
6. Pārliecinieties, ka regenerācijas tvertne ir tukša. Ja nē, iztukšojiet to.

7. Pärliccinieties, ka škīduma tvertnes ūdens indikators (E10) nav icslēgts. Ja icslēgts, uzpildiet ūdeni škīduma tvertnē (A4).

8. Pārbaudiet, ka ūdens vārsts (D2) nav apzīmēts ar “0”.

PALIKTNA DRAIVERA VAI SUKAS UZSTĀDĪŠANA

1. Pārliecinieties, ka mašina ir izslēgta (E5).

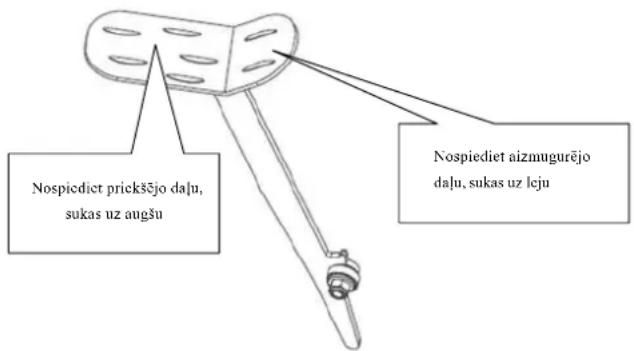

2. Paceliet birstītes galviņu (A7) no grīdas, nospiežot pedāļa (A10) priekšpusi mašīnas kreisajā pusē.
3. Novietojiet sukas (A8) zem abu piedziñas motoru rumbas.
4. Nolaidiet sukas galviņas (A7) bloku, nospiežot pedāļa (A10) aizmuguri. Un sēžot mašīnā, lai iedarbinātu birstes slēdzi (E3). Vicgli nospiediet vadītāja pedāli (C6), pēc tam uzstādict automātiskās birstes. Ja instalēšanu nevar veiksmīgi veikt vienā piegājienā, izslēdziet sukas slēdzi (E3) un atiestatiet apvalka pozīciju, lai uzstādītu sukas.

Nospiediet prickščjo daļu, sukas uz augšu Nospiediet aizmugurējo daļu, sukas uz leju

1. Noregulējiet uzgriezni (A6) tā, lai tas būtu piemērots darbam.

Nekad nestrādājiet bez perfekti uzstādītām sukām/paliktṇa.

Tīrot vai nomainot sukas, ir jāpaceł sukas galviņa un ātri jāpagriež pretējā virzienā virzienā “darba” virzienā. Abas sukas ir vērstas pretējā virzienā.

SKRAPJA UZSTĀDĪŠANA UN REGULĒŠANA

1. Pārliecinieties, ka mašina ir izslēgta (E5).
2. Pagrieziet skrāpja pacelšanas sviru (C5), lai nolaistu skrāpja kronšteinu (A5) uz grīdas.
3. Atskrūvējiet abas skrāpja pogas (B2) un iebīdiet skrāpi skrāpja kronšteina aizmugurē esošajās spraugās.
4. Cieši pievelciet pogas (B2).
5. Nostipriniet vakuuma šlūteni (B3) uz skrāpja savākšanas caurules.
6. Noregulējiet uzgriczni (B1) tā, lai tas būtu parcizi ievietots atsūkšanai.

ŠKĪDUMA TVERTNES PIEPILDĪŠANA

1. To var piepildīt ar ūdeni, izmantojot šlūteni, kas atrodas zem sēdekļa (C4).
2. Nepārpildiet škīduma tvertni. Atstājiet vismaz divas collas no tvertnes atveres.
3. Ūdens temperatūra nedrīkst pārsniegt 40 °C.

Lietojiet tikai mazputojošus un neuzliesmojošus mazgāšanas līdzekļus, kas piemēroti skrubera izmantošanai.

Katru reizi, kad nepieciešams uzpildīt škīduma tvertni, vienmēr iztukšojiet un iztīriet regenerācijas tvertni, izņemot drenāžas šlūtenes aizbāzni(C1). Pēc katras lietošanas reizes atskrūvējiet drenāžas vāciņu (D1), lai iztukšotu škīduma tvertni.

ĀTRUMA DRAIVERA PĀRBAUDE

1. Apsēdieties uz mašīnas sēdekļa (A1).
2. Ieslēdziet atslēgas slēdzi (E5).
3. Viegli nospiediet vadītāja pedāli (C6), lai to pārvietotu, un atlaidiet, pārliecinoties, ka mašina kustas uz priekšu vai apstājas.
4. Lai nodrošinātu lielāku drošību, jums jānospiež avārijas apturēšanas poga (A15), lai mašīnu pēkšņi apturētu un pārbaudītu, vai poga darbojas, kad mašīnu lietojat pirmo reizi. Atlaidiet to, pagriežot.
5. Ja piedziņas motora klūdas indikators (E4) ir icslēgts, jums jāpievērš lielāka uzmanība. skatiet INFORMĀCIJU PAR KLŪDU

Gājiena virziena slīpums nedrīkst pārsniegt (10) %.

Piedziņas motora bremzes ir aktīvas, kad mašīna darbojas normāli, tas ir, bremžu kronšteins atrodas tuvu motora galvenajam korpusam. Ja mašīna atrodas uz iepakojuma vai ir notikusi mašīnas klūda un dažas īpašas situācijas, bremžu kronšteins tiks izvilkts un ar paplāksni tiks aizsprostots, lai mašīna varčtu pārvictoties, stumjot to ar roku.

MAŠINAS DARBIBA

Nedarbiniet mašīnu, ja neesat saņēmis profesionālu apmācību. Pirms mašīnas ekspluatācijas izlasiet un izprotiet šo rokasgrāmatu.

1. Strādājot ar mašīnu, jums ir jāsēž tās sēdeklī.
2. Nolaidiet skrāpja bloku uz grīdas.

Pirms mašina pārvictojas atpakalgaitā vai apstājas un LED ekrāns rāda ERR-01, noteikti paceliet skrāpi.

1. Nolaidiet sukas galviņu uz grīdas.

Pirms birstes pacelšanas labāk izslēdziet birstes motora pogu, lai novērstu ūdens izmešanu. Pirms mašīnas braukšanas atpakalgaitā labāk pacelt birstes galviņu. Nelieciet sukām ilgstoši darboties vienā un tajā pašā vietā, lai sabojātu grīdu.

1. Ieslēdziet atslēgas slēdzi.(E5)
2. Ieslēdziet sukas motora slēdzi.(E3)
3. Lēnām nospiediet vadītāja pedāli (C6) un pagrieziet stūri (A14) uz priekšu. Ātrumu var kontrolēt ar skalu (E6), pagriešana pa kreisi samazina ātrumu, bet pagriešana pa labi palielina ātrumu. Un, lai dotos atpakalgaitā, jūs varat nospiest slēdzi (E7).
4. Noregulējiet škīduma plūsmas apjomu, nospiežot škīduma/ūdens regulēšanas pogu. (D5)
5. Kamēr ieslēdzat atslēgas slēdzi (E5), varat uzlādēt mobilo tālruni, izmantojot USB uzlādes interfeisu (A11).
6. Jūs varat nospiest skañas signālu (E9), lai brīdinātu, ja rodas neparedzēti pūli vai lieli pūli.

Ja akumulatora indikators ir sarkans un mirgo, neturpiniet mašīnas ekspluatāciju; pretējā gadījumā tas var kaitēt akumulatoriem vai mašīnai. Uzlādējiet akumulatorus.

Regulāri apskatiet caurspīdīgo cauruli (C7). Ja tvertne ir tukša, izslēdziet birstītes slēdzi, škīduma slēdzi un paceliet birstītes galviņu. Turiet tīrītāju nolaistu un turpiniet sūknēt, līdz tiek savākts viss netīrais ūdens.

Regulāri apskatiet filtru (D3) un iztīriet to, atskrūvējot caurspīdīgo pārsegu.

Ja uz tīrīšanas līdzekļa paliek svītras, paceliet tīrīšanas līdzekli no grīdas un noslaukiet asmeņus ar mitru drānu.

Neizmantojiet pirkstus, lai noslaucītu vai notīrītu gružus no asmeņiem, jo tas var radīt traumas.

Normālos apstākļos tiek iedarbināta piedziņas motora bremze. Kad visa drošības sistēma ir “gatavas” un piedziņas pedālis ir nospiests, bremzes atlaižas un mašina sāks kustību.

Īpašos apstāklos (izlādējušies akumulatori, bez akumulatoriem vai nopietniem darbības traucējumiem) bremzes var manuāli atlaist, lai mašīnu varētu stumt. Pavelciet bremžu kronšteinu (tas kustēsies tikai aptuveni 1/4 collas) un izmantojiet seštūru uzgriežņu atslēgu vai skrūvgriezi kā kīli, lai turētu kronšteinu ārā.

AKUMULATORA UZLĀDE

Lūdzu, izmantojiet apstiprinātus lādētājus, lai uzlādētu akumulatorus, kamēr mašina nav aprīkota ar iebūvētu akumulatora lādētāju.

Lai nodrošinātu labu mašīnas veiktspēju, vienmēr turiet akumulatorus uzlādētus. Neļaujiet tiem būt pārāk izlādētiem.

Uzlādējot mašīnu, pārliecinieties, ka caurspīdīgais vāks ir atvērts. Uzlādējiet akumulatorus, kad iedegas sarkanais indikators (E11).

LATVIEŠU LIETOTĀJA ROKASGRĀMATA

1. Uzlādējiet mašīnu labi vēdinātā vietā.
2. Izslēdziet mašīnu (E5).
3. Pievicnojiet apstiprinātu lādētāju iezemētai sienas kontaktligzdai. Atveriet caurspīdīgo pārsegu un pēc tam pievicnojiet uzlādes kabeli mašīnas kontaktligzdai (F1).
4. Lādētājs automātiski sāks akumulatoru uzlādi.
5. Pārbaudict, ka akumulatora uzlāde ir pabeigta. Uzlādes indikators (F2) ir zaļā krāsā.
6. Kad uzlāde ir pabeigta, vispirms atvienojiet lādētāju no sienas kontaktligzdas un pēc tam atvienojiet lādētāju no iekārtas.
7. Uzglabājiet uzlādes kabeli zemāk esošajā krēslā (C3).

Pārbaudiet vai akumulatora savienojumi nav nodiluši un valīgi. Ja nepiccicšams, nomainict.

Lādējot mašīnu, lūdzu, nelietojiet to.

Akumulatora uzlādes līknes iestatīšana (SPE)

Neuzstādiet lādētāju, ja neesat izgājis profesionālas apmācības

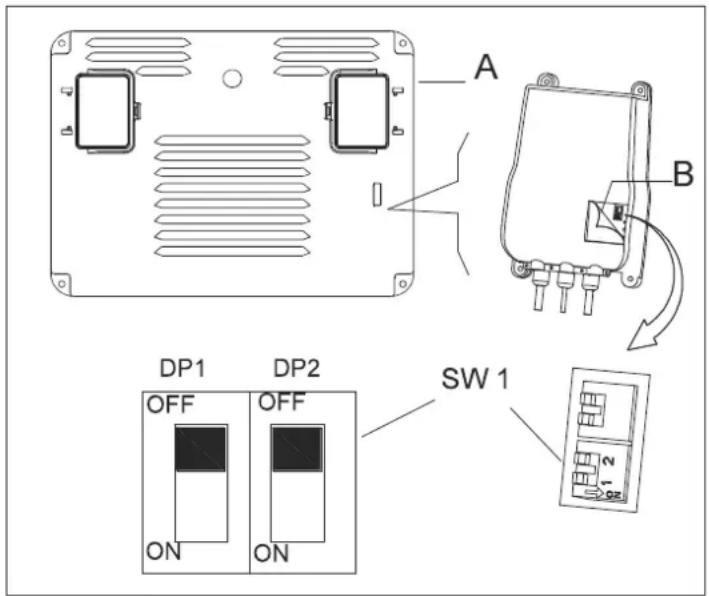

1. Izsl edziet iekārtu un nonemiet vadības vāku (A) no iekārtas. Pēc tam atveriet uzlādes ierīces pārsega (B) uzlīmi. Lādētājā atrodas 2 mērsleždēju komplekti (SW1 un SW2).
2. Tikai divfunkciju slēdža SW1 komplekts ietekmē uzlādes līknes izvēli saskaņā ar tabulu zemāk. (SW2: IZSLĒGTS)

A B DP1 DP2 SW 1 OFF OFF ON ON

Lādētāja akumulatora režīma iestatīšanas metode.

Neuzstādiet lādētāju, ja neesat izgājis profesionālās apmācības.

DIVFUNKCIJU SLĘDZIS: SW1 (VIENĪGI)

DP1	DP2	UZLÃDES LÍKNE
IESLÃGTS	IZSLÃGTS	IUla-ACD svina-skãbes (WET) akumulatoriem
IZSLÃGTS	IZSLÃGTS	IUIa-GEL Exide-Sonnenschein gêla akumulatoriem
IZSLÃGTS	IESLÃGTS	IUU0-GEL citu ražotāju HAZE Gel un AGM akumulatoriem
IESLÃGTS	IESLÃGTS	IUIUa-AGM akumulatoriem Discover AGM

Akumulatora uzlādes līknes iestatīšana (Powerfirst)

Neuzstādiet lādētāju, ja neesat izgājis profesionālās apmācības

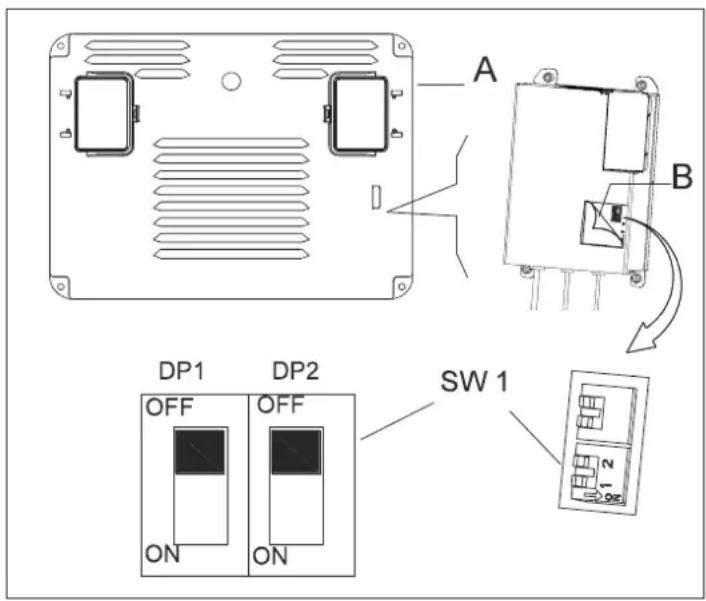

1. Izslēdziet ickārtu un noņemiet vadības vāku (A) no ickārtas. Pēc tam atveriet uzlādes icīces pārsega (B) uzlīmi. Lādētājā atrodas 2 mērsleždzeju komplekti (SW1 un SW2).
2. Tikai divfunkciju slēdža SW1 komplekts ietekmē uzlādes līknes izvēli saskaņā ar tabulu zemāk. (SW2: IZSLĒGTS)

A B DP1 DP2 SW 1 OFF OFF ON ON

Lādētāja akumulatora režīma iestatīšanas metode.

Neuzstādiet lādētāju, ja neesat izgājis profesionālās apmācības.

DIVFUNKCIJU SLĘDZIS: SW1 (VIENĪGI)

DP1	DP2 UZLÄDES LİKNE
IESLËGTS	IZSLËGTS	IUla-Acd applūstošiem/mitras vilces akumulatoriem
IZSLËGTS	IZSLËGTS	IUla Exide-Sonnenschein gēla akumulatoriem
IZSLËGTS	IESLËGTS	IUUa Fullriver AGM akumulatoriem (noklusējums)
IESLËGTS	IESLËGTS	IUla akumulatoriem Discover AGM

MAŠINAS UZGLABĀŠANA

Ja mašina netiks izmantota ilgāk par 30 dienām, lūdzu, rīkojieties šādi:

1. Veikt "pēc katras lietošanas" tehniskās apkopes procedūru. (Skatiet sadaļu Apkope.)
2. Paceliet suku un skrāpi.
3. Novietojiet mašinu tīrā un sausā vietā bez nogāzes. Ja glabājat vietā, kur var sasniegt sasalšanas temperatūru, pirms glabāšanas noteikti izteciniet visus škīdrumus no mašīnas. Jebkādi bojājumi, ko izraisījusi sasaldēšana, anulēs garantiju.

APKOPE

Apkopes procedūras jāveic, kad mašīna ir izslēgta un akumulatora lādētāja kabelis ir atvienots.

Visas apkopes procedūras jāveic kvalificētam personālam vai pilnvarotam servisa centram. Šajā rokasgrāmatā ir aprakstīta tikai visbiežāk veiktā apkope. Lai veiktu papildu apkopes procedūras, sazinieties ar vietējo servisa centru.

Procedūra	Pēc katras lietošanas reizes	Katru nedēļu	Ik pēc sešiem mēncšiem	Katru gadu
Akumulatora uzlāde
Notīrīt skrāpi
Tīrīt Suku/paliktni
Iztīriet tvertni un vakuuma režģi ar pludīņu, pārbaudiet vāka blīvi
Skrāpja asmens pārbaude un nomaiņa
Reģenerācijas filtra tīrīšana
Iztīrīt šķīduma caurules filtru
Skrūvju un uzgriežņu pievilkšanas pārbaude			(1)
ieelļojiet rotējošas daļas			(1)
Suku/paliktnu turētāja motora oglekļa sukas pārbaude vai nomaiņa				(2)
Vakuuma sistēmas motora oglekļa sukas pārbaude vai nomaiņa				(2)
Piedziņas motora pārbaude vai nomaiņa				(2)

(1) Un pēc pirmajām 8 darba stundām.
(2) Šī apkopes procedūra jāveic pilnvarotā servisa centrā.

SKRAPJA TİRİŞANA UN ASMENU NOMAINA

Lai nodrošinātu optimālu veiktspēju, skrāpja asmeņiem jābūt tīrām, sausām un nebojātām. Ja nepieciešams nomainiet to.

1. Atskrūvējiet kloki (B2), lai izņemtu skrāpi.
2. Atskrūvējiet kreiso un labo pogu, lai atslābinātu priekšējo skavu, nomainiet priekšējo asmeni.
3. Atbrīvojiet aizturus (B4) un noņemiet aizmugurējo skavu, nomainiet aizmugurējo asmeni.
4. Lai nonemtu, uzstādiet asmenus pretējā secībā.
5. Uzstādiet skrāpi, lai pieskrūvētu pogu (B2).

LED EKRĀNA DISPLEJA INFORMĀCIJA

APTÜRET Mašina nekustas un birste nedarbojas, var darboties vakuuma motors

00012.3 Mašinas summētais autovadītāja laiks ir 12,3 stundas

L0-18 Akumulatoru spriegums ir mazaks par 18V.

U-25.5 Akumulatoru spriegums ir 25,5V.

ERR-01 Skrāpis novelkas uz leju pirms mašinas kustības atpakalgaitā

PIEDZINAS MOTORA KLÜDAS INDIKATORA INFORMÄCIJA

LED MIRGOJOSO KODU PIEMERI, nozimē LED mirgo divas reizes, pēc pāris sekundēm LED mirgo četras reizes.

Normāla darba apstāklos LED deg vienmēr.

LED MIRGOJOŠIE KODI		APRAKSTS
1.1	☐ ☐	Pārkaršana >92°, motora pārslodze
1.2	☐ ☐☐	Akseleratora darbības traucējumi
1.3	☐ ☐☐☐	Ātruma icrobcžotāja potenciometra darbības traucējumi
1.4	☐ ☐☐☐☐	Zemspreguma darbības traucējumi
1.5	☐ ☐☐☐☐☐	Pārspreguma darbības traucējumi
2.1	☐☐ ☐	Galvenā kontaktora pievada atveres klūme
2.2	☐☐ ☐☐	Galvenā kontaktora saite
2.3	☐☐ ☐☐☐	Galvenā kontaktora darbības traucējumi, bojāta elektriskā bremžu spole
2.4	☐☐ ☐☐☐☐	Galvenā kontaktora pievada aizvēršanas klūme
3.1	☐☐☐ ☐	Akseleratora potenciometra darbības traucējumi
3.2	☐☐☐ ☐☐	Bremžu aktivizēšanas darbības traucējumi
3.4	☐☐☐ ☐☐☐☐	Bremžu deaktivizācijas klūda
3.5	☐☐☐ ☐☐☐☐☐	HPD darbības traucējumi (nepareiza akseleratora potenciometra regulēšana)
4.1	☐☐☐☐ ☐	Motora īssavienojums
4.2	☐☐☐☐ ☐☐	Neparcizs motora spriegums/īssavienojums motorā
4.3	☐☐☐☐ ☐☐☐	EEPROM darbības traucējumi
4.4	☐☐☐☐ ☐☐☐☐	Īsslēgums motorā/EEPROM klūda

Parametri

Modelis AS710R AS850R
Iekārtas garums/platums/augstums	1580*760*1230	1580*890*1230
Škīduma tvertnes kapacitāte	120L	120L
Rekuperācijas tvertnes kapacitāte	120L	120L
Aizmugurējo riteņu diametrs	300MM	300MM
Suku motora jauda	2x300W	2x300W
Puteklsūkšanas motora jauda	500W	500W
Piedziņas motora jauda	500W	500W
Maks. vadītāja ātrums	6km/h	6km/h
Skaņas līmenis	69 dB (A) 69 dB (A)
Akumulatoru garums/platums/augstums	241*168*300	241*168*300
Akumulatoru specifikācija	4x245AH(20stundas)	4x245AH(20stundas)
Vakuuma ictilpība	1800 mm H2O	1800 mm H2O
Tīrīšanas produktivitāte	4413kv.m/h	5130kv.m/h
Skrāpja platums	940MM	1060MM
Sukas diametrs	2x355MM	2x406MM
Suku apgr./min.	204 apgr./min	204 apgr./min
Lādētājs	24V 25A	24V 25A
Mašīnas svars	225KG	230KG
Mašīnas svars (bruto)	400KG	440KG
Kartona iepakojuma spec.	1730*810*1410	1730*900*1410
USB lādētāja spec.	5V, 0,8A	5V, 0,8A
Slīpums	10%	10%
Suku klāja platums	740 mm	850 mm

Ūdens plūsma
Indikācijas LED Solenoīda vārsts		Vidējā ūdens plūsma (l/min)
Iedegta 1 gaismas diode	2S ON 4S OFF 1.4
Iedegta 2 gaismas diodes	3S ON 3S OFF 2.1
Iedegta 3 gaismas diodes	4S ON 2S OFF 2.8
Iedegta 4 gaismas diodes	IESLĒGTS 4.2

PROBLÉMU NOVĚRŠANA

Problēma	Iespējamais cēlonis	Risinājums
Mašīna nedarbojas, LED ekrāns (E1) neieslēdzas	Akumulatora savienotājs ir atvienots Savienojiet.
	Akumulatori ir pilnībā izlādējušies	Uzlādējiet baterijas
Mašīna nedarbojas, indikatora lampiņa (E11) ir sarkana	Akumulatori ir izlādējušies Uzlādējiet baterijas
Mašīna nevirzās ne uz priekšu, ne atpakaļ	PCB vai atslēgas plate ir bojāta Nomainiet	PCB vai tastatūru
	Avārijas apturēšanas poga (A15) neatbrīvojas	Pagrieziet un atlaidiet
	Sēdekļa ierobežojuma slēdzis nav aktivizēts.	Apsēsties uz mašīnas sēdekļa
	Skrāpis nav pacelts atpakalgaitā, LED ekrāna (E1) displejs ERR-01	Pirms braukšanas atpakalgaitā paceliet skrāpi.
Birstes motors nedarbojas, indikatora lampiņa neieslēdzas	PCB vai atslēgas plate ir bojāta	Nomainiet PCB vai tastatūru
	Statīva motors ir pārslogots	Izmantojiet mazāk abrazīvas sukas, kas piemērotas tīrāmajai grīdai, atiestatiet drupinātāju.
	Ir svešķermani, kas neļauj sukai griezties	Notīriet sukas rumbu
Piedziņas motors nedarbojas	Kļūdas indikators (E4) ir izgaismots Skatīet in formāciju par Kļ,ŪDU
	Piedziņas motors ir pārslogots	Pārbaudict piedziņas motoru, atiestatiet drupinātāju
Vakuuma sistēmas motors nedarbojas	Reģenerācijas tvertne ir pilna, gaisma (E2 ir sarkana	Iztukšojiet reģenerācijas tvertni
	Vakuuma motors ir pārslogots	Pārbaudīt vakuuma motoru, atiestatīt drupinātāju
	PCB vai atslēgas plate ir bojāta	Nomainiet PCB vai tastatūru
Netīrā ūdens uzsūkšana nav pietiekama.	Reģenerācijas tvertne ir pilna, gaisma (E2 ir sarkana	Iztukšojiet reģenerācijas tvertni
	Šļūtene ir atvicnota no skrāpja.	Atkārtoti izvcidot savienojumu
	Vakuuma mezgls ir aizsērējis	Iztīrīt vai pārbaudīt
	Skrāpis ir netīrs vai tā ir nodilusi vai sabojāta	Notīriet un pārbaudiet skrāpi.
	Tvertnes vāks (A2) nav pareizi aizvērts vai ir bojāta blīve	Pareizi aizveriet pārsegu vai nomainiet blīvi
Škīduma plūsma nav pietiekama	Škīduma filtrs (D3) ir netīrs, No	tīriet filtru
	Škīdums ir tukšs, gaisma (E10) ir sarkana	Pilns ūdenī
	Ūdens slēdzis (D2) norāda “0”	Atveriet ūdens slōdzi
	Škīdums ir netīrs	Iztīrīt škīdumu
Skrāpis atstāj nospiedumus uz grīdas	Zem skrāpja asmeņiem ir gruži	Noņemiet gružus
	Skrāpja asmeņi ir nodiluši, icplīsuši vai bojāti	Nomainiet asmeņus
Mašīna nevar nobremzēt	Neiedarbiniet piedziņas motora bremzi.	Bremžu kronšteins ir aizsprostots

SAUGOS PRIEMONÈS
