Tipas	Savaeigė šlapiavalė
Modelis	Viper AS710R
Matmenys (L × p × A)	1580 × 760 × 1230 mm
Grynasis svoris	225 kg
Bruto svoris	400 kg
Akumuliatoriai	4 × 245 Ah (20 h), 24 V
Įkroviklis	24 V, 25 A
Šepečio variklis	2 × 300 W
Siurbimo variklis	500 W
Važiavimo variklis	500 W
Maksimalus greitis	6 km/h
Tirpalo bako talpa	120 L
Surinkimo bako talpa	120 L
Darbinis plotis (šepečiai)	2 × 355 mm (skersmuo)
Grandiklio plotis	940 mm
Našumas	4413 m²/h
Triukšmo lygis	69 dB(A)
Maksimalus nuolydis	10 %
USB prievadas	5 V, 0,8 A
Sauga	Avarinis stabdymas (mygtukas A15), sėdynės jungiklis, variklio perkrovos apsaugos
Priežiūra	Kasdienis grandiklio, šepečių, filtrų valymas; tepimas po 8 val.; grandiklio mentelių patikra
Pridedami priedai	Naudojimo instrukcija, akumuliatoriaus įkroviklis, kabeliai, grandiklis, 2 šepečiai, šepečio laikiklis

Dažnai užduodami klausimai - Viper AS710 NILFISK

Kaip įkrauti Viper AS710 akumuliatorius?

Norėdami įkrauti akumuliatorius, išjunkite mašiną raktelio jungikliu (E5). Prijunkite patvirtintą įkroviklį prie įžeminto sieninio lizdo. Atidarykite permatomą dangtelį ir prijunkite įkrovimo kabelį prie mašinos maitinimo lizdo (F1). Įkroviklis paleidžiamas automatiškai. Įkrovimo indikatorius (F2) tampa žalias, kai įkrovimas baigtas. Pirmiausia atjunkite įkroviklį nuo sieninio lizdo, tada nuo mašinos. Kraukite gerai vėdinamoje vietoje ir neleiskite akumuliatoriams visiškai išsikrauti.

Kaip pakeisti šepečius?

Įsitikinkite, kad mašina išjungta (E5). Pakelkite šepečio galvutę (A7) paspausdami pedalo priekį (A10). Padėkite naują šepetį po variklio pavaros stebulėmis. Nuleiskite šepečio galvutę paspausdami pedalo galą (A10). Atsisėskite ant mašinos ir įjunkite šepečio jungiklį (E3). Lengvai paspauskite vairuotojo pedalą (C6), kad šepečiai automatiškai įsitaisytų. Jei montavimas nepavyksta, išjunkite jungiklį ir pakoreguokite padėtį.

Kaip sureguliuoti grandiklį?

Išjunkite mašiną (E5). Pasukite grandiklio kėlimo svirtį (C5), kad nuleistumėte laikiklį. Atlaisvinkite du mygtukus (B2) ir įstumkite grandiklį į plyšius laikiklio gale. Priveržkite mygtukus. Prisukite siurbimo žarną (B3) prie grandiklio panardinimo vamzdžio. Sureguliuokite veržlę (B1), kad būtų optimalus siurbimas. Patikrinkite, ar mentelės švarios ir nepažeistos.

Ką reiškia klaidos kodas ERR-01 LED ekrane?

Klaidos kodas ERR-01 rodo, kad grandiklis yra nuleistas, kai mašina juda atgal. Norėdami išspręsti problemą, prieš atbulinę eigą pakelkite grandiklį. Šis kodas rodomas, kai operatorius nepakelia grandiklio prieš važiuodamas atgal. Pakelkite grandiklį rankiniu būdu arba svirtimi (C5), kad panaikintumėte klaidą.

Kokią savaitinę priežiūrą reikia atlikti?

Kiekvieną savaitę išvalykite grandiklį, šepečius/kilimėlius, surinkimo baką ir siurbimo groteles su plūde. Patikrinkite dangtelio tarpiklių būklę. Patikrinkite ir, jei reikia, pakeiskite grandiklio menteles. Išvalykite surinkimo filtrą ir tirpalo žarnos filtrą. Patikrinkite varžtų ir veržlių priveržimą (po pirmųjų 8 valandų). Sutepkite besisukančias dalis.

Kaip ištuštinti surinkimo baką?

Norėdami ištuštinti surinkimo baką, išimkite išleidimo žarnos kamštį (C1), esantį už mašinos. Leiskite nešvariam vandeniui ištekėti. Po kiekvieno naudojimo taip pat ištuštinkite tirpalo baką atsukdami išleidimo kamštį (D1). Prieš apversdami ar perkeldami baką, įsitikinkite, kad surinkimo bakas tuščias.

Ką daryti, jei važiavimo variklis neveikia?

Jei važiavimo variklis neveikia, pirmiausia patikrinkite, ar dega klaidos indikatorius (E4). Jei taip, žiūrėkite LED mirksėjimo kodus (lentelė vadove). Pavyzdžiui, 1.1 rodo perkaitimą arba perkrovą. Leiskite varikliui atvėsti ir iš naujo nustatykite automatinį išjungiklį. Taip pat patikrinkite akumuliatorių, sėdynės jungiklį ir avarinio stabdymo mygtuką. Jei problema išlieka, kreipkitės į įgaliotą techninės priežiūros centrą.

Ar galiu naudoti ploviklius tirpale?

Taip, galite naudoti ploviklius, tačiau tik mažai putojančius, nedegius ir tinkamus savaeigiams valytuvams. Neviršykite 40 °C vandens temperatūros. Pripildykite tirpalo baką (A4) per žarną po sėdyne (C4), palikdami maždaug 5 cm laisvos vietos. Venkite agresyvių ploviklių, kurie gali sugadinti komponentus.

Kaip laikyti mašiną, jei ji nenaudojama ilgiau nei 30 dienų?

Jei mašina nenaudojama ilgiau nei 30 dienų, pirmiausia atlikite kasdienę priežiūrą (grandiklio, šepečių, bakų valymą). Pakelkite šepetį ir grandiklį. Laikykite švarioje, sausoje vietoje be nuolydžio. Jei laikoma vietoje, kur gali būti šalčio, visiškai ištuštinkite visus skysčius iš bakų, kad išvengtumėte pažeidimų dėl šalčio (garantija neapima žalos dėl šalčio). Prieš laikymą įkraukite akumuliatorius.

Kokia procedūra keičiant grandiklio menteles?

Atsukite mygtuką (B2), kad nuimtumėte grandiklį. Atsukite kairįjį ir dešinįjį mygtukus, kad atlaisvintumėte priekinį spaustuvą ir pakeistumėte priekinę mentelę. Atkabinkite fiksatorius (B4), kad nuimtumėte galinį spaustuvą ir pakeistumėte galinę mentelę. Įstatykite naujas menteles atvirkštine tvarka. Surinkite grandiklį ir priveržkite mygtuką (B2). Patikrinkite, ar mentelės švarios ir nepažeistos, kad būtų užtikrintas optimalus veikimas.

NAUDOJIMO INSTRUKCIJA Viper AS710 NILFISK

Mes, "Nilfisk pareiškiu vienašališkos atsakomybės, kad pirmiau minėtas produktas atitinka šias direktyvas ir standartus

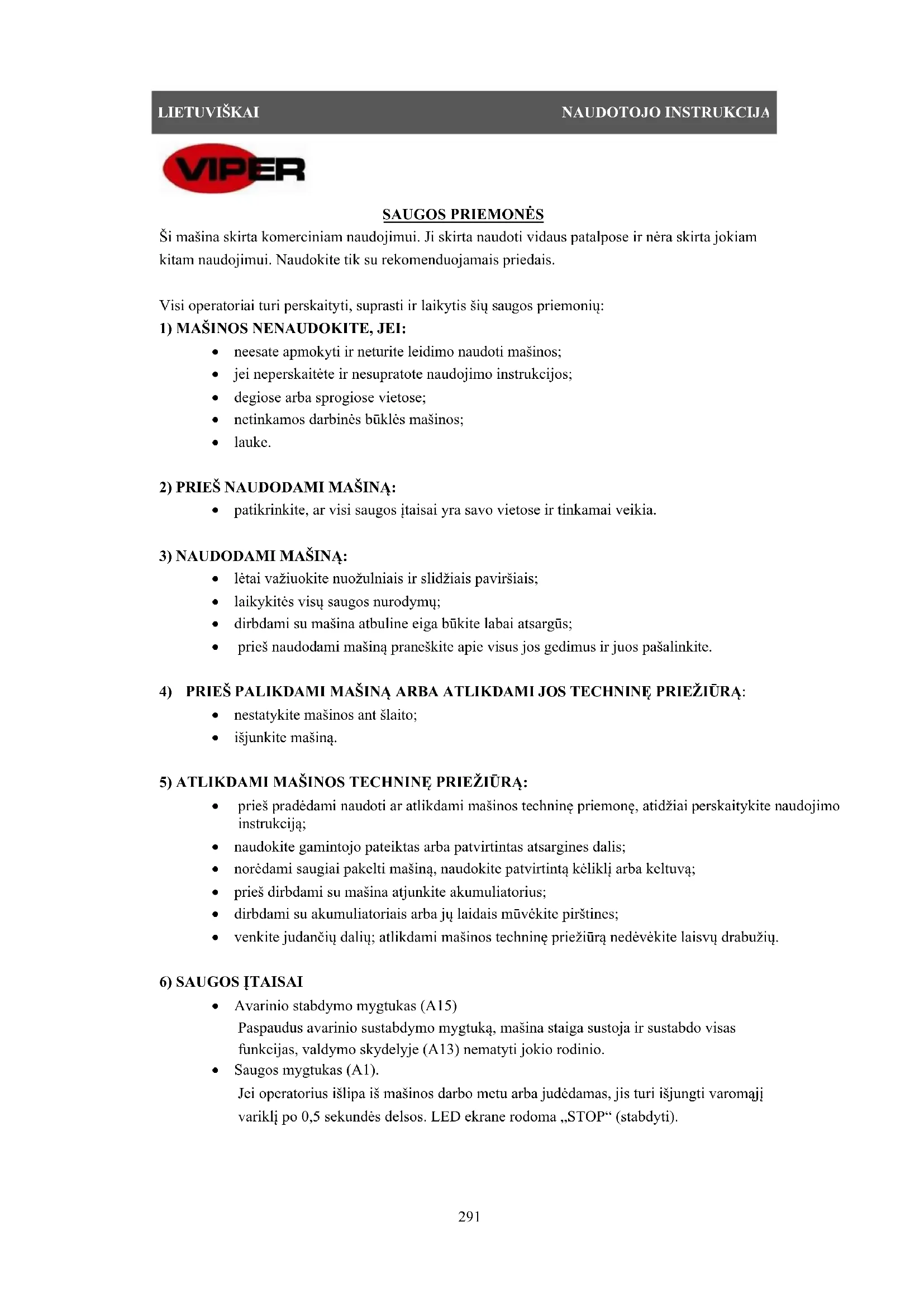

Ši mašina skirta komerciniam naudojimui. Ji skirta naudoti vidaus patalpose ir nėra skirta jokiam kitam naudojimui. Naudokite tik su rekomenduojamais priedais.

Visi operatoriai turi perskaityti, suprasti ir laikytis šių saugos priemoniu:

1) MAŠINOS NENAUDOKITE, JEI:

• neesate apmokyti ir neturite leidimo naudoti mašinos;
• jci neperskaitete ir nesupratote naudojimo instrukcijos;
  • degiose arba sprogiose vietose;
  • netinkamos darbinės būklės mašinos;
• lauke.

2) PRIEŠ NAUDODAMI MAŠINA:

- patikrinkite, ar visi saugos įtaisai yra savo vietose ir tinkamai veikia.

• lėtai važiuokite nuožulniais ir slidžiais paviršiais;
• laikykitės visų saugos nurodymų;
• dirbdami su mašina atbuline eiga būkite labai atsargūs;
• prieš naudodami mašiną praneškite apie visus jos gedimus ir juos pašalinkite.

4) PRIEŠ PALIKDAMI MAŠINĄ ARBA ATLIKDAMI JOS TECHNINE PRIEŽIŪRĄ:

• nestatykite mašinos ant šlaito;
• išjunkite mašiną.

5) ATLIKDAMI MAŠINOS TECHNINE PRIEŽIŪRĂ:

• prieš pradėdami naudoti ar atlikdami mašinos techninę priemonę, atidžiai perskaitykite naudojimo instrukciją;
• naudokite gamintojo pateiktas arba patvirtintas atsargines dalis;
• norėdami saugiai pakelti mašiną, naudokite patvirtintą kėliklj arba keltuvą;
• prieš dirbdami su mašina atjunkite akumuliatorius;
• dirbdami su akumuliatoriais arba jų laidais mūvėkite pirštines;
• venkite judančių dalių; atlikdami mašinos techninę priežiūrą nedėvėkite laisvų drabužių.

6) SAUGOS İTAISAI

• Avarinio stabdymo mygtukas (A15)
Paspaudus avarinio sustabdymo mygtuką, mašina staiga sustoja ir sustabdo visas funkcijas, valdymo skydelyje (A13) nematyti jokio rodinio.
• Saugos mygtukas (A1).
Jei operatorius išlipa iš mašinos darbo metu arba judėdamas, jis turi išjungti varomaji varikli po 0,5 sekundės delsos. LED ekrane rodoma „STOP“ (stabdyti).

Akumuliatorius išskiria vandenilj. Vandenilis gali sukelti sprogimą arba gaisrą. Saugokitės kibirkščių ir atviros liepsnos! Rekomenduojama paspausti mygtuką (C2), kad prieš įkrovimą atidarytumėte surinkimo rezervuarą.

Degios medžiagos gali sukelti sprogimą arba gaisrą. Nenaudokite degių medžiagų rezervuaruose.

Degios medžiagos arba reaktyvieji metalai gali sukelti sprogimą arba gaisrą. Neimkite rankomis.

İSPĖJIMAS! Tai rodo galimą susižalojimo pavojų arba pavojingą situaciją, kurioje gali žūti operatorius.

PASTABA Šis simbolis nurodo susijusia svarbų priminimą arba naudingą informacija.

MAŠINOS NUSTATYMAS IR MONTAVIMAS

MAŠINOS IŠPAKAVIMAS

Patikrinkite, ar nepažeista pakavimo dėžė. Nedelsdami praneškite apie bet kokią žalą vežėjui. Patikrinkite pakuotės turintį, ar gavote visus toliau įvardytus mašinos elementus:

1. Mašina
2. Valytuvo komplektas
3. Šepečio įtaisas (x2)
4. Naudotojo instrukcija
5. Akumuliatoriaus jkroviklis (jei yra)
6. Akumuliatorius (x4) (jei yra)
7. Akumuliatoriaus ir ikroviklio jungiamasis laidas (jei yra)
8. Įspėjamoji lemputė (jei yra)
9. Buferio laikiklis (jei yra)

BATERIJU JUNGTYS

1. Išjunkite raktini jungikli (E5).
2. Atidarykite sėdynę (A1), pastumkite plokštę (C2) ir atidarykite surinkimo rezervuarą (A3). Jei mašinoje nėra baterijų. Įdėkite baterijas pagal savo reikalavimus.

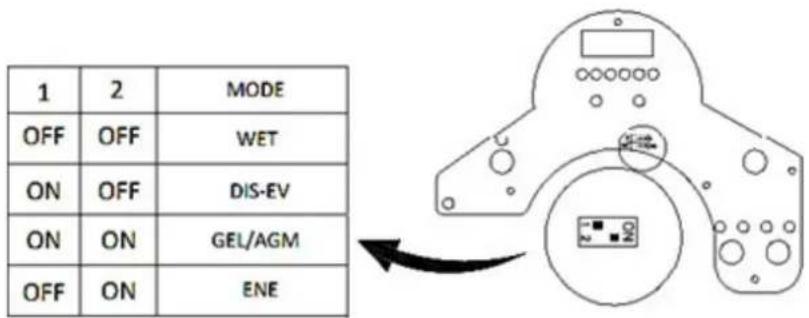

   Pasirinkę baterijas, pasirinkite WET arba GEL režimą su jungikliu PCB galinėje dalyje, kaip pavaizduota toliau pateiktame paveikslėlyje.

1. Atsargiai jđekite keturias baterijas i joms skirtą skyrių, kaip parodyta toliau pateiktame paveikslėlyje. Uždėkite bateriju laikikli keturių bateriju prickyje.

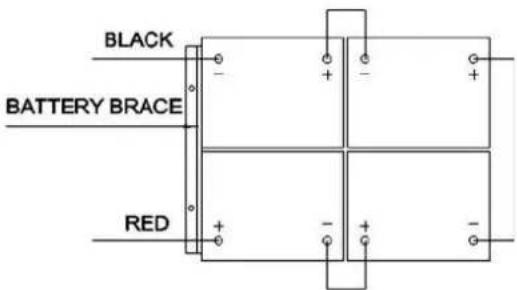

2. Pritvirtinkite baterijų kabelius prie stulpelių toliau pateiktame paveikslėlyje nurodyta tvarka.

BLACK BATTERY BRACE RED

1. Kad išvengtumėte baterijų korozijos, kabelių jungtis uždenkite apsauginiu sluoksniu arba naudokite purškiklj.
2. Uždenkite surinkimo rezervuarą ir sédynę.

Ijunge patikrinkite, ar surinkimo rezervuaras yra tuščias.

Nemeskite bateriju i skyriu. Nedėkite metalo ant bateriju.

Niekada nejunkite + prie + arba - prie -, niekada nejunkite + prie - su viena baterija, kai išmontuojate ar jdedate baterijas.

MAŠINOS NUSTATYMAS

PATIKRA PRIEŠ PRADEDANT DARBA

1. Nušluostykite arba nuvalykite dulkes nuo valomo paviršiaus.
2. Patikrinkite akumuliatoriaus matuoklj, kad jsitikintumete, jog akumuliatorius yra visiškai ikrautas. (žr. „AKUMULIATORIAUS IKROVIMAS“)
3. Patikrinkite, ar šepetys / padas tinkamai jdetas.
4. Patikrinkite, ar valytuvas tinkamai sumontuotas.
5. Patikrinkite, ar tinkamai veikia greičio varomasis diskas (A9).
6. Patikrinkite, ar surinkimo rezervuaras tuščias. Jei ne, ištuštinkite.

7. Patikrinkite, ar neužsidegė tirpalo rezervuaro vandens indikatorius (E10). Jei jjungta, įpilkite vandens į tirpalo rezervuarą (A4).

8. Patikrinkite, ar vandens vožtuvas (D2) néra pažymėtas „0“.

PADĚKLO VAROMOJO DISKO ARBA ŠEPEČIO MONTAVIMAS

1. Mašina turi būti išjungta (E5).
2. Pakelkite šepečio galvutę (A7) nuo grindų paspausdami mašinos kairėje pusėje esančio kojinio pedalo (A10) prickinę dalį.
3. Šepečius (A8) paděkite po abiem pavaros variklio stebulémis.
4. Nuleiskite šepečio galvutės (A7) bloką paspausdami kojinio pedalo (A10) galinę dalį . Sėdėdami ant mašinos ijunkite šepečio jungiklį (E3). Lengvai paspauskite vairuotojo pedalą (C6), tada sumontuokite automatinius šepečius. Jei nepavyksta sėkmingai sumontuoti iš pirmo karto, išjunkite šepečio jungiklį (E3) ir atkurkite proceso padėtį, kad galėtumėte sumontuoti šepečius.

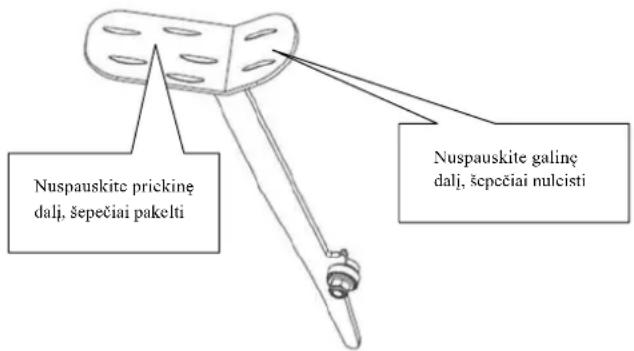

Nuspauskite prickinę dalj, šepečiai pakelti Nuspauskite galinę dalj, šcpečiai nulcisti

1. Tinkamai sureguliuokite veržlę (A6), kad ji būtų tinkamoje victoje darbui.

Mašinos nenaudokite, jei šepetys / padas néra tinkamai sumontuoti.

Valydami arba keisdami šepečius, pakelkite šepečio galvutę ir greitai pasukite priešinga „veikimui“ kryptimi. Abu šepečiai sukasi atvirkštine kryptimi.

VALYTUVO MONTAVIMAS IR REGULIAVIMAS

1. Mašina turi būti išjungta (E5).
2. Pasukite valytuvo kėlimo svirtį (C5), kad nuleistumėte valytuvo laikikliį (A5) ant grindų.
3. Atsukite dvi rankenėles (B2), esančias ant valytuvo, ir įstumkite valytuvą į angas, esančia galinėje valytuvo laikiklio pusėje.
4. Tvirtai priveržkite rankenėles (B2).
5. Pritvirtinkite siurbimo žarną (B3) prie valytuvo paémimo vamzdelio.
6. Tinkamai sureguliuokite veržlę (B1) siurbimui.

TIRPALO REZERVUARO UŽPILDYMAS

1. Ji galima užpildyti vandeniu naudojant žarną po sėdyne (C4).
2. Neperpildykite tirpalo rezervuaro. Palikite bent du colius nuo rezervuaro angos.
3. Vandens temperatūra neturi viršyti 40 °C.

Naudokite tik neputojančias ir nedegias plovimo priemones, skirtas važiuojamoms šveitimo mašinoms.

Kiekvieną kartą pildydami tirpalo rezervuarą, visada ištuštinkite ir išvalykite surinkimo rezervuarą, nuimdami išleidimo žarnos kaištį (C1). Po kiekvieno naudojimo atsukite išleidimo dangtelį (D1), kad išleistumėte tirpalo rezervuarą.

GREIČIO VAROMOJO DISKO TIKRINIMAS

1. Atsisėskite ant mašinos sėdynės (A1).
2. Ijunkite raktini jungikli (E5).
3. Lengvai nuspauskite vairuotojo pedalą (C6), kad pajudintumėte ir atleistumėte jį, tikrindami, ar mašina juda pirmyn ar sustoja.
4. Norint užtikrinti didesni saugumą, reikia paspausti avarinio sustabdymo mygtuką (A15), kad mašina staiga sustotų, norint patikrinti, ar mygtukas veikia, kai mašina naudojama pirmą kartą. Atleiskite sukdami.
5. Reikia atkrecipdami dėmcesį įsijungus pavaros variklio klaidos indikatoriui (E4). Žr. KLAIDŲ INFORMACIJA

Judėjimo krypties nuolydis neturi viršyti (10) %.

Pavaros variklio stabdys yra aktyvus, kai mašina veikia įprastai, t. y. stabdžių laikiklis yra arti pagrindinio variklio korpuso. Kai mašina yra supakuota / išpakuojama arba įvyko mašinos klaida ir susidarė tam tikros ypatingos situacijos, stabdžių laikiklis išsitrauks, poveržle užspauskite orą, kad mašina galėtų judėti stumiant ranka.

MAŠINOS NAUDOJIMAS

Nenaudokite mašinos, jei neesate įgiję profesionalaus išsilavinimo. Prieš pradėdami eksploatuoti mašiną, turite perskaityti ir suprasti šią instrukciją.

1. Dirbdami mašina, turite sėdėti ant sėdynės.
2. Valytuvo įtaisą nuleiskite ant grindų.

Pakelkite valytuvą prieš mašinai judant atgal arba sustojus ir ŠVIESOS DIODŲ ekrane pasirodo ERR-01.

1. Nuleiskite šepečio galvutę ant grindu.

Prieš pakeliant šepeti rekomenduojama išjungti šepečio variklio mygtuką, kad neišpiltumėte vandens. Rekomenduojama pakelti šepečio galvutę prieš mašinai važiuojant atbuline ciga. Nenaudokite šepečių ilgą laiką vienoje victoje, kad nesugadintumėte grindų.

1. Ijunkite raktini jungikli (E5).
2. Ijunkite šepečio variklio jungikli. (E3)
3. Lėtai paspauskite vairuotojo pedalą (C6) ir pasukite vairą (A14) i priekį. Greitį galima reguliuoti ratuku (E6), sukant i kairę greitis mažėja, o į dešinę – didėja. Norėdami važiuoti atbuline eiga, paspauskite mygtuką (E7).
4. Sureguliuokite tirpalo srauto kiekį paspausdami tirpalo / vandens reguliavimo mygtuką. (D5)
5. Ijungdami raktini jungikli (E5), galite ikrauti mobiluji telefoną naudodami USB ikrovimo sąsają (A11).
6. Jei yra daug žmonių, galite paspausti garsinį signalą (E9).

Kai akumuliatoriaus indikatorius dega raudona ir mirksi, nebenaudokite mašinos; priešingu atveju galite sugadinti akumuliatorių arba mašiną. Įkraukite akumuliatorių.

Reguliariai apžiūrėkite skaidrų vamzdelį (C7). Jei rezervuaras tuščias, išjunkite šepečio jungiklį, tirpalo jungiklį ir pakelkite šepečio galvutę. Laikykite valytuvą nuleistą ir toliau siurbkite, kol bus surinktas visas nešvarus vanduo.

Reguliariai apžiūrėkite filtrą (D3) ir išvalykite jį atsukdami skaidrų dangtį.

Jei ant valytuvo bloko ant grindų lieka ruožų, pakelkite valytuvą nuo grindų ir nušluostykite mentes drėgnu audiniu.

Nevalykite ir nešalinkite nešvarumu nuo ašmenų pirštais, kad nesusižalotumėte.

Iprastomis aplinkybėmis jjungiamas pavaros variklio stabdys. Kai visa saugos sistema „veikia“, o pavaros pedalas nuspaustas, stabdys atleidžiamas ir mašina ima judėti.

Ypatingomis aplinkybėmis (išsikrovusios, nėra baterijų ar esant rimtiems gedimams), stabdį galima atleisti rankiniu būdu, kad mašiną būtų galima pastumti. Patraukite stabdžio laikiklio įdėjimo įtaisą (jis pajudės tik apie 1/4 col.) ir kaip pleištą naudokite šešiabriaunį veržliaraktį arba varžtų suktuvą laikikliui ištraukti.

AKUMULIATORIAUS İKROVIMAS

Jei mašinoje nėra įmontuoto baterijų įkroviklio, akumuliatoriui įkrauti naudokite patvirtintus įkroviklius.

Kad mašina tinkamai veiktų, akumuliatorius turi būti visada įkrautas. Stebėkite, kad jie nebūtų pernelyg išsikrove.

Ikraudami mašiną įsitikinkite, patikrinkite, ar atidarytas skaidrus dangtis. Užsidegus raudonam indikatoriui (E11), ikraukite akumuliatorių.

1. Mašiną ikraukite gerai védinamoje vietoje.
2. Išjunkite mašiną (E5).
3. Prijunkite patvirtintą ikroviklį prie ižeminto sieninio lizdo. Atidarykite skaidrų dangtį ir prijunkite ikrovimo kabelį prie mašinos lizdo (F1).
4. Ikroviklis automatiškai pradės įkrauti akumuliatorių.
5. Patikrinkite, ar akumuliatorius yra visiškai ikrautas. Dega žalias ikrovimo indikatorius (F2).
6. Baigę ikrovimą, pirmiausia atjunkite ikrovikli nuo sieninio lizdo, o tada – nuo mašinos.
7. İkrovimo kabeli laikykite po kede (C3).

Patikrinkite, ar akumuliatoriaus jungtys nenusidėvėjusios ir neatsilaisvinę gnybtai. Jei reikia, pakeiskite.

Ikraudami mašiną, nenaudokite jos.

Akumuliatoriaus ikrovimo kreivės nustatymas (SPE)

Ikroviklio nustatymus gali atlikti tik kvalifikuotas specialistas

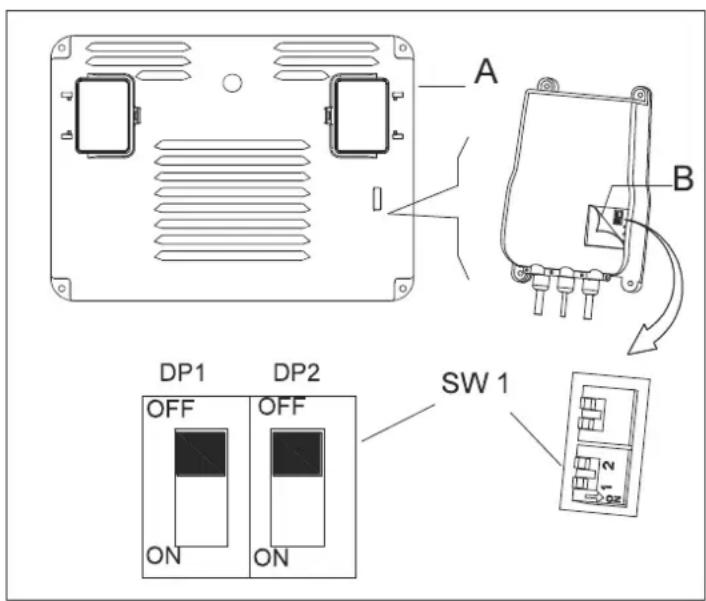

1. Išj unkite mašiną ir nuimkite valdymo dangtelį (A) nuo mašinos. Tada atidarykite įkroviklio dangtelio (B) etiketę. Įkroviklyje rasite 2 DIP tipo jungiklių komplektus (SW1 ir SW2).
2. Tik DIP jungiklio SW1 komplektas turi įtakos įkrovimo kreivės pasirinkimui pagal toliau pateiktą lentelę. (SW2: išjungta)

A B DP1 DP2 SW 1 OFF OFF ON ON

Ikroviklio akumuliatoriaus režimo nustatymo būdas.

Ikroviklio nustatymus gali atlikti tik kvalifikuotas specialistas.

DIP JUNGIKLIS: SW1 (TIK)

DP1	DP2	İKROVOS PARAMETRŲ KREIVĖ
IJUNGTA	IŠJUNGTA	IUIa-ACD skirtas švino-rūgšties (WET) akumuliatoriams
IŠJUNGTA	IŠJUNGTA	IUIa-GEL skirtas gelio tipo „Exide-Sonnenschein“ akumuliatoriams
IŠJUNGTA	IJUNGTA	IUU0-GEL skirtas gelio tipo „HAZE“ akumuliatoriams ir kitų gamintojų AGM akumuliatoriams
IJUNGTA	IJUNGTA	IUIUa-AGM skirtas „Discover“ AGM akumuliatoriams

Akumuliatoriaus ikrovimo kreivės nustatymas (Powerfirst)

Ikroviklio nustatymus gali atlikti tik kvalifikuotas specialistas

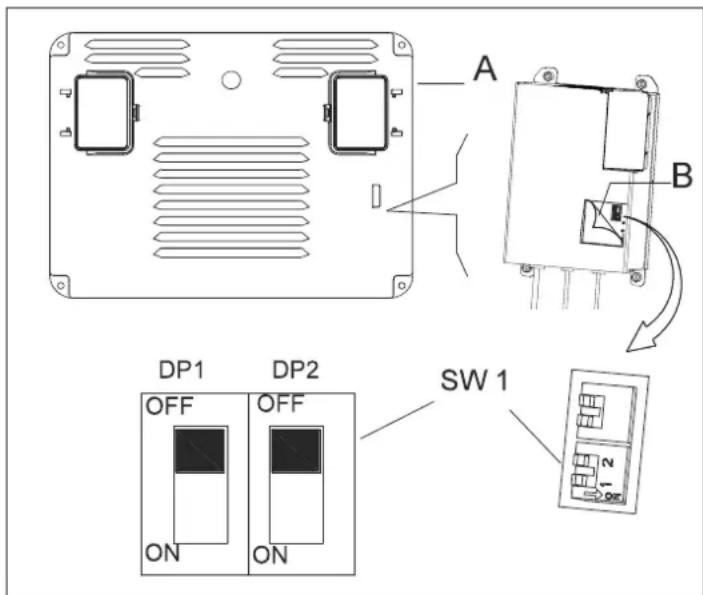

1. Išjunkite mašiną ir nuimkite valdymo dangtelį (A) nuo mašinos. Tada atidarykite įkroviklio dangtelio (B) etiketę. Įkroviklyje rasite 2 DIP tipo jungiklių komplektus (SW1 ir SW2).
2. Tik DIP jungiklio SW1 komplektas turi įtakos įkrovimo kreivės pasirinkimui pagal toliau pateiktą lentelę. (SW2: išjungta)

A B DP1 DP2 SW 1 OFF OFF ON ON

Ikroviklio akumuliatoriaus režimo nustatymo būdas.

Ikroviklio nustatymus gali atlikti tik kvalifikuotas specialistas.

DIP JUNGIKLIS: SW1 (TIK)

DP1	DP2 IJKROVOS PARAMETRU KREIVĖ
IJUNGTA	IŠJUNGTA	IUIa-Acd, skirtas užlietoms / WET traukos akumuliatoriams
IŠJUNGTA	IŠJUNGTA	GEL IUIa skirtas gelio tipo „Exide-Sonnenschein“ akumuliatoriams
IŠJUNGTA	IJUNGTA	IUUa Fullriver AGM akumuliatoriams (numatytasis nustatymas)
IJUNGTA	IJUNGTA	IUIa skirtas „Discover“ AGM akumuliatoriams

MAŠINOS LAIKYMAS

Jei mašinos ketinate nenaudoti 30 ar daugiau dienu, laikykitės toliau pateiktų nurodymų:

1. Atlikite priežiūros darbus, kurie atliekami pasinaudojus mašina. (Žr. „Techninė priežiūra“ skyrių).
2. Pakelkite šepetį ir valytuvą.
3. Mašiną laikykite švarioje, sausoje, nuožulnioje vietoje. Jei sandėliuojama vietoje, kurioje gali būti pasickta užšalimo temperatūra, pricš sandėliuojant iš mašinos reikia išleisti visus skysčius. Užšalimo sukelti pažeidimai panaikins garantiją.

PRIEŽIŪRA

Priežiūros procedūras būtina vykdyti išjungus mašiną ir atjungus akumuliatoriaus ikrovimo laidą.

Visas priežiūros darbų procedūras turi vykdyti kvalifikuoti darbuotojai arba įgaliotasis remonto centras. Šioje instrukcijoje aprašoma tik dažniausiai atlickama techninė priežiūra. Dėl papildomų techninės priežiūros procedūrų kreipkitės į vietinį techninės priežiūros centrą.

PRIEŽIŪROS DARBŲ GRAFIKAS

Procedūra	Po kiekvieno naudojimo	Kas savaitę	Kas šešis mėnesius	Kasmet
Akumuliatoriaus įkrovimas
Išvalykite valytuvą
Išvalykite šepetį / padą
Rezervuaro ir vakuuminio tinklelio su plūde valymas ir dangčio tarpinių tikrinimas
Valytuvo mentės tikrinimas ir keitimas
Surinkimo filtro valymas
Išvalykite tirpalo vamzdžio filtrą
Varžtu ir veržlių priveržimo patikra			(1)
sutepkite sukamąsias dalis			(1)
Šepečio / pado variklinio laikiklio anglinių šepetėlių tikrinimas ir keitimas				(2)
Siurbimo sistemos variklio anglinių šepetėlių tikrinimas ir keitimas				(2)
Pavaros variklio patikra arba keitimas				(2)

(1) Ir po pirmuju 8 darbo valandu.

(2) Šią techninės priežiūros procedūrą turi atlikti įgaliotas techninės priežiūros centras.

VALYTUVO VALYMAS IR MENTĖS KEITIMAS

Kad valytuvo mentės veiktų optimaliai, jos turi būti švarios, sausos ir nesugadintos. Jei jos sugadintos, pakeiskite.

1. Atsukite rankenėlę (B2), kad išimtumėte valytuvą.
2. Atsukite kairiają ir dešiniąją rankenėles, kad atlaisvintumėte priekinį gnybtą, ir pakeiskite priekinę mentę.
3. Atlaisvinkite fiksatorius (B4) ir nuimkite galinį gnybtą bei pakeiskite galinę mentę.
4. Idėkite mentes išėmimui atvirkštine tvarka.
5. Sumontuokite valytuvą ir priveržkite rankenėlę (B2).

LED EKRANE RODOMA INFORMACIJA

SUSTABDYTI

Mašina nejuda, šepetys neveikia, siurbimo variklis gali veikti

00012.3

Bendras mašinos veikimo laikas 12,3 val.

L0-18

Akumuliatoriaus įtampa žemesnė nei 18 V

U-25.5

Akumuliatoriaus įtampa 25,5 V

ERR-01

Valytuvas nusileidžia prieš mašinai pradedant judėti atbuline eiga

PAVAROS VARIKLIO KLAIDOS INDIKATORIAUS INFORMACIJA

LED BLYKSTĖS KODŲ PAVYZDYS, 📄 reiškia, kad LED sumirksi 2 kartus, o po kelių sekundžių - 4 kartus.

LED visada šviečia veikiant įprastu režimu.

LED MIRKSÉJIMO KODAI		APRAŠYMAS
1.1	☐ ☐	Perkaitimas > 92°, variklio perkrova
1.2	☐ ☐ Akceleratoriaus gedimas
1.3	☐ ☐ ☐ ☐	Greičio ribotuvo potenciometro gedimas
1.4	☐ ☐ ☐ ☐ ☐ Žemos įtampos gedimas
1.5	☐ ☐ ☐ ☐ ☐ Per didelės įtampos gedimas
2.1	☐ ☐ ☐	Pagrindinio kontaktoriaus pavaros atidarymo gedimas
2.2	☐ ☐ ☐ ☐	Pagrindinio kontaktoriaus jungtis
2.3	☐ ☐ ☐ ☐ ☐	Pagrindinio kontaktoriaus gedimas, sugedusi elektrinė stabdžių ritė
2.4	☐ ☐ ☐ ☐ ☐	Pagrindinio kontaktoriaus pavaros uždarymo gedimas
3.1	☐ ☐ ☐ ☐	Akceleratoriaus potenciometro gedimas
3.2	☐ ☐ ☐ ☐ ☐ Stabdžių įjungimo gedimas
3.4	☐ ☐ ☐ ☐ ☐ ☐ Stabdžių išjungimo gedimas
3.5	☐ ☐ ☐ ☐ ☐ ☐	HPD gedimas (netinkamas akceleratoriaus potenciometro sureguliavimas)
4.1	☐ ☐ ☐ ☐ ☐ Variklio trumpasis jungimas
4.2	☐ ☐ ☐ ☐ ☐ Netinkama variklio įtampa / trumpasis jungimas
4.3	☐ ☐ ☐ ☐ ☐ ☐ EEPROM gedimas
4.4	☐ ☐ ☐ ☐ ☐ ☐	Trumpojo jungimo variklio / EEPROM klaida

Parametras

Modelis AS710R AS850R
Mašinos ilgis / plotis / aukštis	1580*760*1230	1580*890*1230
Tirpalo rezervuaro talpa	120L	120L
Grążinimo rezervuaro talpa	120L	120L
Galinių ratų skersmuo	300MM	300MM
Šepečio variklio galia	2x300W	2x300W
Vakuuminio variklio galia	500 W	500 W
Varančiojo variklio galia	500 W	500 W
Didžiausias judėjimo greitis	6 km/h	6 km/h
Garso lygis	69dB(A) 69dB(A)
Akumuliatoriaus ilgis / plotis / aukštis	241*168*300	241*168*300
Akumuliatoriaus spec.	4x245 AJ (20 val.)	4x245 AJ (20 val.)
Siurbimo galia	1800 mm H2O	1800 mm H2O
Valymo našumas	4413 kv.m/h	5130 kv.m/h
Valytuvo plotis	940MM	1060MM
Šepečio skersmuo	2x355MM	2x406MM
Šepečių aps./min.	204 aps./min.	204 aps./min.
Įkroviklis	24 V, 25 A	24 V, 25 A
Mašinos svoris	225KG	230KG
Mašinos svoris (bendrasis)	400KG	440KG
Dėžės spec.	1730*810*1410	1730*900*1410
USB įkroviklio spec.	5 V, 0,8 A	5 V, 0,8 A
Nuolydis	10%	10%
Šepečių platformos platforma	740 mm	850 mm

Vandens srautas
Indikaciniaišviesos diodai	Solenoidinisvožtuvas	Vidutinis vandenssrautas(l/min.)
1 LED šviečia	2S IJUNGTA 4SIŠJUNGTA	1.4
2 LED šviečia	3S IJUNGTA 3SIŠJUNGTA	2.1
3 LED šviečia	4S IJUNGTA 2SIŠJUNGTA	2.8
4 LED šviečia	IJUNGTA	4.2

GEDIMU ŠALINIMAS

Gedimas	Galima priežastis	Veiksmai
Mašina neveikia, nejsijungia LED ekranas (E1)	Akumuliatoriaus jungtis nėra pajungta	Pajunkite ją.
	Akumuliatoriai visiškai išsikrovę	Įkraukite akumuliatorius.
Mašina neveikia, indikatorius ( E11 ) raudonas	Akumuliatoriai išsikrovę. Įkraukite akumuliatorius.
Mašina nejuda nei i priekį, nei atgal	PCB arba raktų plokštė sugedo	PCB arba klaviatūros plokštės keitimas
	Negalima atleisti avarinio sustabdymo mygtuko (A15)	Pasukite ir atleiskite
	Sėdynės galinis jungiklis ncsuaktyvintas.	Atsisėskite ant mašinos sėdynės
	Valytuvas nepasikelia atbuline eiga, LED ekrane (E1) rodoma ERR-01	Prieš važiuodami atbuline eiga, pakelkite valytuvą
Šepcėio variklis neveikia, indikatorius nejsijungia	PCB arba raktų plokštė sugedo	PCB arba klaviatūros plokštės keitimas
	Platformos variklis perkrautas	Naudokite mažiau agresyviusšepečius, tinkančius grindims valyti, iš naujo paleiskite pertraukiklj
	Yra pašalinių medžiagų, trukdančių šepetėliui suktis	Išvalykitešepečio stebulę
Pavaros variklis neveikia	Klaidos indikatorius (E4) šviečia	Žr. INFORMACIJĄ APIE KLAIDĄ
	Pavaros variklis perkrautas	Patikrinkite pavaros variklj, iš naujo nustatykite smulkintuvą
Siurbimo sistemos variklis neveikia	Surinkimo rezervuaras pilnas, lemputė (E2) raudona	Ištuštinkite surinkimo rezervuarą.
	Siurblio variklis perkrautas	Patikrinkite siurblio variklj, iš naujo nustatykite smulkintuvą
	PCB arba raktų plokštė sugedo	PCB arba klaviatūros plokštės keitimas
Užteršto vandens siurbimo galia nepakankama	Surinkimo rezervuaras pilnas, lemputė (E2) raudona	Ištuštinkite surinkimo rezervuarą.
	Žarna atjungta nuo valytuvo	Prijunkite iš naujo
	Užsikimšo vakuuminis įtaisas	Išvalykite arba patikrinkite
	Valytuvas purvinas / pažeistos arba susidėvėjusios valytuvo mentės.	Išvalykite ir patikrinkite plautuvą
	Netinkamai uždarytas bako dangtis (A2) arba sugedęs tarpiklis	Tinkamai uždarykite dangtį arba pakeiskite tarpiklj
Tirpalo srautas nepakankamas	Nešvarus tirpalo filtras (D3),	Išvalykite filtrą
	Tirpalas yra tuščias, dega raudona (E10) šviesa	Prisipildė vandens
	Vandens jungiklis (D2) rodo „0“	Įjunkite vandens jungiklj
	Tirpalas nešvarus	Išvalykite tirpalą
Valytuvas ant grindų palicka žymes	Po valytuvo mentėmis yra susikaupę atlickų	Pašalinkite purvą
	Susidėvėjusios, suplyšusios arba kitaip pažeistos valytuvo mentės	Pakeiskite mentes
Mašina negali stabdyti	Nepaleiskite pavaros variklio stabdžio	Stabdžių laikiklis užsikimšęs
