Typ	Samojízdná myčka podlah (ride-on floor scrubber)
Model	Viper AS710R
Rozměry (D × Š × V)	1580 × 760 × 1230 mm
Čistá hmotnost	225 kg
Hrubá hmotnost	400 kg
Baterie	4 × 245 Ah (20 h), 24 V
Nabíječka	24 V, 25 A
Motor kartáče	2 × 300 W
Sací motor	500 W
Pojízdný motor	500 W
Maximální rychlost	6 km/h
Objem nádrže na roztok	120 L
Objem sběrné nádrže	120 L
Pracovní šířka (kartáče)	2 × 355 mm (diamètre)
Šířka stírací lišty	940 mm
Produktivita	4413 m²/h
Hladina hluku	69 dB(A)
Maximální sklon	10 %
USB port	5 V, 0,8 A
Bezpečnost	Nouzové zastavení (tlačítko A15), spínač sedadla, ochrana proti přetížení motoru
Údržba	Denní čištění stírací lišty, kartáčů, filtrů; mazání po 8 h; kontrola nožů stírací lišty
Příslušenství v ceně	Uživatelský manuál, nabíječka baterie, kabely, stírací lišta, 2 kartáče, držák kartáče

Často kladené otázky - Viper AS710 NILFISK

Jak nabíjet baterie Viper AS710?

Pro nabíjení baterií vypněte stroj klíčovým spínačem (E5). Připojte schválenou nabíječku do uzemněné zásuvky. Otevřete průhledný kryt a připojte nabíjecí kabel do napájecí zásuvky stroje (F1). Nabíječka se spustí automaticky. Indikátor nabíjení (F2) se rozsvítí zeleně, když je nabíjení dokončeno. Nejprve odpojte nabíječku od zásuvky, poté od stroje. Nabíjejte na dobře větraném místě a nenechte baterie zcela vybít.

Jak vyměnit kartáče?

Ujistěte se, že je stroj vypnutý (E5). Zvedněte hlavu kartáče (A7) stisknutím přední části pedálu (A10). Umístěte nový kartáč pod náboje pojezdového motoru. Spusťte hlavu kartáče stisknutím zadní části pedálu (A10). Posaďte se na stroj a zapněte spínač kartáče (E3). Lehce sešlápněte pedál řidiče (C6), aby se kartáče automaticky usadily. Pokud instalace selže, vypněte spínač a upravte polohu.

Jak nastavit stírací lištu?

Vypněte stroj (E5). Otočte páku zvedání stírací lišty (C5) pro spuštění držáku. Povolte dva knoflíky (B2) a zasuňte stírací lištu do štěrbin na zadní straně držáku. Utáhněte knoflíky. Přišroubujte sací hadici (B3) k ponorné trubce stírací lišty. Nastavte matici (B1) pro optimální sání. Zkontrolujte, zda jsou nože čisté a v dobrém stavu.

Co znamená kód ERR-01 na LED displeji?

Kód ERR-01 znamená, že stírací lišta je spuštěna, zatímco stroj jede zpět. Pro vyřešení zvedněte stírací lištu před změnou směru jízdy. Tento kód se zobrazí, když operátor nezvedne stírací lištu před couváním. Zvedněte stírací lištu ručně nebo pomocí páky (C5) pro odstranění chyby.

Jakou týdenní údržbu je třeba provádět?

Každý týden čistěte stírací lištu, kartáče/podložky, sběrnou nádrž a sací mřížku s plovákem. Zkontrolujte stav těsnění víka. Zkontrolujte a v případě potřeby vyměňte nože stírací lišty. Vyčistěte sběrný filtr a filtr hadice roztoku. Zkontrolujte utažení šroubů a matic (po prvních 8 hodinách). Namažte rotující části.

Jak vyprázdnit sběrnou nádrž?

Pro vyprázdnění sběrné nádrže sejměte uzávěr vypouštěcí hadice (C1) umístěné vzadu na stroji. Nechte odtéci špinavou vodu. Po každém použití také vypusťte nádrž na roztok odšroubováním vypouštěcí zátky (D1). Ujistěte se, že sběrná nádrž je prázdná, než ji otočíte nebo přesunete.

Co dělat, když pojezdový motor nefunguje?

Pokud pojezdový motor nefunguje, nejprve zkontrolujte, zda svítí kontrolka chyby (E4). Pokud ano, podívejte se na kódy blikání LED (tabulka v manuálu). Například 1.1 znamená přehřátí nebo přetížení. Nechte motor vychladnout a resetujte jistič. Zkontrolujte také baterii, spínač sedadla a tlačítko nouzového zastavení. Pokud problém přetrvává, kontaktujte autorizované servisní středisko.

Mohu používat čisticí prostředky v roztoku?

Ano, můžete používat čisticí prostředky, ale pouze nízko pěnivé, nehořlavé a vhodné pro samojízdné čisticí stroje. Nepřekračujte teplotu vody 40 °C. Naplňte nádrž na roztok (A4) hadicí pod sedadlem (C4) a ponechte asi 5 cm volného prostoru. Vyhněte se agresivním čisticím prostředkům, které by mohly poškodit součásti.

Jak skladovat stroj, pokud není používán déle než 30 dní?

Pokud stroj zůstane nepoužívaný déle než 30 dní, nejprve proveďte denní údržbu (čištění stírací lišty, kartáčů, nádrží). Zvedněte kartáč a stírací lištu. Skladujte na čistém a suchém místě bez sklonu. Pokud skladujete v oblasti s rizikem mrazu, zcela vypusťte všechny kapaliny z nádrží, abyste předešli poškození mrazem (záruka se nevztahuje na škody způsobené mrazem). Před uskladněním nabijte baterie.

Jaký je postup výměny nožů stírací lišty?

Odšroubujte knoflík (B2) pro vyjmutí stírací lišty. Odšroubujte levý a pravý knoflík pro uvolnění předního upínacího prvku a výměnu předního nože. Uvolněte zarážky (B4) pro vyjmutí zadního upínacího prvku a výměnu zadního nože. Nainstalujte nové nože v opačném pořadí. Sestavte stírací lištu a utáhněte knoflík (B2). Zkontrolujte, zda jsou nože čisté a neporušené pro optimální výkon.

NÁVOD K OBSLUZE Viper AS710 NILFISK

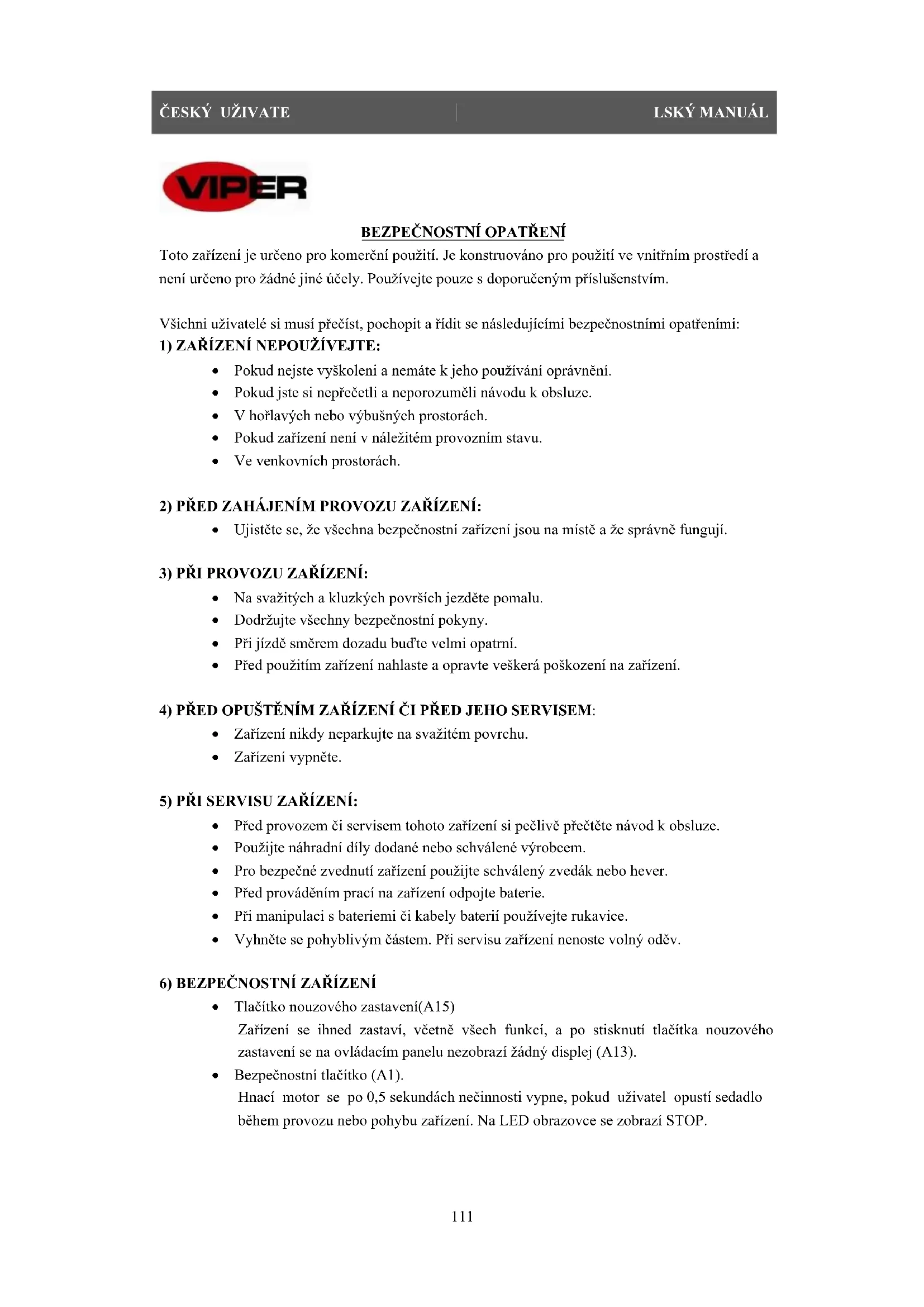

My, Nilfisk prohlašujeme na svou výlučnou odpovědnost, že výše uvedený výrobek je ve shodě s následujícími směrnicemi a normami.

Toto zařízení je určeno pro komerční použití. Je konstruováno pro použití ve vnitřním prostředí a není určeno pro žádné jiné účely. Používejte pouze s doporučeným příslušenstvím.

Všichni uživatelé si musí přecist, pochopit a řidit se následujícími bezpečnostními opatřeními:

1) ZAŘÍZENÍ NEPOUŽÍVEJTE:

• Pokud nejste vyškoleni a nemáte k jeho používání oprávnění.
• Pokud jste si nepřečetli a neporozuměli návodu k obsluze.
  • V hořlavých nebo výbušných prostorách.
• Pokud zařízení není v náležitém provozním stavu.
  • Ve venkovních prostorách.

2) PŘED ZAHÁJENÍM PROVOZU ZAŘÍZENÍ:

- Ujistěte se, že všechna bezpečnostní zařízení jsou na místě a že správně fungují.

3) PŘI PROVOZU ZAŘÍZENÍ:

• Na svažitých a kluzkých površích jezděte pomalu.
  • Dodržujte všechny bezpečnostní pokyny.
• Při jízdě směrem dozadu bud’te velmi opatrní.

- Pred použitím zařízení nahlaste a opravte veškerá poškození na zařízení.

4) PŘED OPUŠTĚNÍM ZAŘÍZENÍ ČI PŘED JEHO SERVISEM:

• Zařízení nikdy neparkujte na svažitém povrchu.
• Zařízení vypněte.

• Pred provozem či servisem tohoto zařízení si pečlivě přečtěte návod k obsluze.
• Použijte náhradní díly dodané nebo schválené výrobcem.
  • Pro bezpečné zvednutí zařízení použijte schválený zvedák nebo hever.
• Pred prováděním prací na zařízení odpojte baterie.
• Pri manipulaci s bateriemi či kabely baterií používejte rukavice.
• Vyhněte se pohyblivým částem. Při servisu zařízení nenoste volný oděv.

• Tlačítko nouzového zastavení(A15)
Zařízení se ihned zastaví, včetně všech funkcí, a po stisknutí tlačítka nouzového zastavení se na ovládacím panelu neczobrazi žádný displej (A13).
- Bezpečnostní tlačitko (A1).
Hnací motor se po 0,5 sekundách nečinnosti vypne, pokud uživatel opustí sedadlo během provozu nebo pohybu zařízení. Na LED obrazovce se zobrazí STOP.

Baterie produkují vodík. Vlivem vodíku může dojít k výbuchu nebo požáru. Udržujte mimo dosah jiskření a otevřeného ohně! Před nabíjením se doporučuje stisknout tlačítko (C2) pro otevření nádrže na obnovu vody.

Hořlavé materiály mohou způsobit výbuch nebo požár. Nepoužívejte hořlavé materiály v nádržích.

Hořlavé materiály nebo reaktivní kovy mohou způsobit výbuch nebo požár. Nezvedejte rukama.

UPOZORNĚNÍ Označuje potenciální riziko poranění nebo nebezpečnou situaci s rizikem s následkem smrti uživatele.

POZNÁMKA Označuje poznámku týkající se důležité připomínky nebo užitečných funkcí.

NASTAVENÍ ZAŘÍZENÍ A INSTALACE

VYBALENÍ ZAŘÍZENÍ

Zkontrolujte, zda není obal poškozen. Jakékoliv poškození ihned oznamte dopravci. Zkontrolujte, zda je v dodaném balení následující:

1. Mycí stroj
2. Sací tryska
3. Kartáče (x2)
4. Návod k obsluze
5. Nabíječka baterií (pokud je součástí balení)
6. Baterie (x4) (pokud jsou součástí balení)
7. Spojovací drát pro baterie a nabíječku (pokud jsou součástí balení)
8. Výstražná kontrolka (pokud je součástí balení)
9. Držák nárazníku (pokud je součástí balení)

PŘIPOJENÍ BATERIE

1. Vypněte spína č ovládaný klíčem (E5).
2. Otevřete sedadlo (A1), stiskněte desku (C2) a otevřete nádrž na obnovu vody (A3). Pokud balení zařízení neobsahuje baterie. Vyberte baterie dle vašich požadavků.

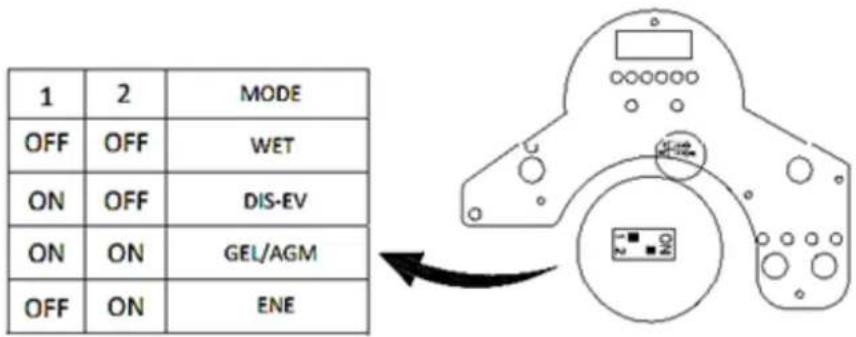

   Po výběru baterií prosím zvolte režim pro KAPALNÉ nebo GELOVÉ baterie a přepněte spínač na zadní straně desky plošných spojů, jak je znázorněno na obrázku níže.

1. Opatrně vložte čtyři baterie do prostoru pro baterie, jak je znázorněno na obrázku níže. Umístěte svorku baterie do přední části čtyř baterií.

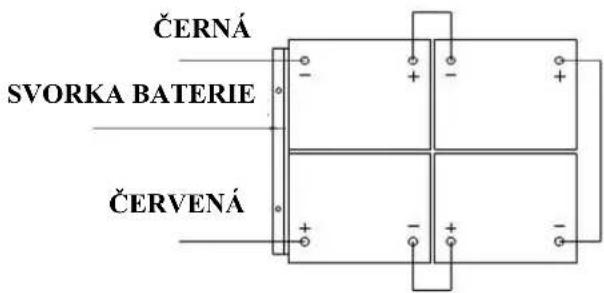

2. Připojte kabely baterii na místa v číselném pořadí, jak je znázorněno na obrázku níže.

ČERNÁ SVORKA BATERIE ČERVENÁ

1. Na připojení kabelů naneste ochrannou vrstvu nebo ochranný sprej, aby se zabránilo korozí baterie.

2. Zakryjte nádrž na obnovu vody a sedadlo.

Před otočením nádrže na obnovu vody se ujistěte, že je prázdná.

Do prostoru na baterie nikdy baterie nevhazujte. Nevkládejte na baterie kovové předměty.

Nikdy nepřipojujte + k +, nebo - k -, nikdy nepřipojujte + k - s jednou baterií, při rozebírání či instalaci baterií.

NASTAVENÍ ZAŘÍZENÍ

KONTROLY PŘED UVEDENÍM DO PROVOZU

1. Čištěný povrch zamet'te nebo setřete mopem.

2. Zkontrolujte měřič baterie, abyste se ujistili, že baterie jsou plně nabité. (viz NABÍJENÍ BATERIÍ)

3. Zkontrolujte, zda je kartáč/podložka správně nainstalována.
4. Zkontrolujte, zda je sací tryska řádně nainstalována.
5. Zkontrolujte, zda ovladač rychlosti (A9) funguje normalně.
6. Ujistěte se, že nádrž na obnovu vody je prázdná. Pokud tomu tak není, vypustěte ji.
7. Přesvědčte se, že indikátor vody nádrže čisticího prostředku (E10) není zapnutý. Pokud je zapnutý, nalijte do nádrže čisticího prostředku vodu (A4).
8. Zkontrolujte, zda vodní ventil (D2) není označen "0".

INSTALACE PODLOŽKY NEBO KARTÁČE

1. Ujistěte se, že zaří zení je vypnuto (E5).
2. Zdvihněte hlavu kartáče (A7) z podlahy sešlápnutím přední části pedálu (A10) na levé straně zařízení.
3. Dejte kartáče (A8) pod motorový rozbočovač.
4. Snižte hlavu kartáče (A7) sešlápnutím zadní části pedálu (A10). A posad'te se na sedadlo, abyste zapnuli spínač kartáčů (E3). Lehce sešlápněte pedál (C6), kartáče se poté automaticky instalují. Pokud instalaci nelze provést v jednom záběru, vypněte spínač kartáčů (E3) a obnovte pozici pro instalaci kartáčů.

Sešlápnutím přední části se kartáče zvednou Sešlápnutím zadní části se kartáče sníží

1. Upravte matici (A6), aby byla řádně nastavena pro provoz.

Zařízení nikdy nepoužívejte, pokud na něm není řádně nainstalován kartáč/podložka.

Při čištění nebo výměně kartáčů byste měli hlavu kartáče zvednout a rychle jí otočit v opačném směru do "pracovního" směru. Dva kartáče jsou v obráceném směru.

INSTALACE A SEŘÍZENÍSACÍ TRYSKY

1. Ujistěte se, že zařízení je vypnuto (E5).
2. Otočte páčkou pro zvednutí sací trysky (C5), abyste držák sací trysky (A5) spustili na zem.
3. Uvolněte dva knoflíky (B2) na sací trysce a zasuňte sací trysku do drážek v zadní části držáku sací trysky.

4. Knoflíky pevně utáhněte (B2).

5. Zajistěte sací hadici (B3) na sběrací trubce sací trysky.

6. Seřid'te matici (B1) pro řádné nastavení sání.

PLNĚNÍ NÁDRŽE ČISTICÍHO PROSTŘEDKU

1. Nádrž lze plnit vodou pomocí hadice pod sedadlem (C4).
2. Nádrž čisticího prostředku nepřeplňujte. Od otvoru nádrže ponechte alespoň pět centimetrů.
3. Teplota vody by neměla přesáhnout 40°C.

Používejte pouze málo pěnící a nehořlavé čisticí prostředky vhodné pro použití sedadlových mycích strojů.

Pokaždć, když potřebujete nádrž čisticího prostředku naplnit, vždy nádrž vyprázdněte a vyčistěte vyjmutím zátky vypouštěcí hadice (C1). Po každém použití vyšroubujte vypouštěcí uzávěr (D1) a vypustěte nádrž čisticího prostředku.

KONTROLA OVLADAČE RYCHLOSTI

1. Posad'te se na sedadlo (A1) zařízení.
2. Zapněte spínač ovládaný klíčem (E5).
3. Pro jízdu lehce sešlápněte pedál (C6) a pro jízdu dopředu nebo zastavení ho pustěte.
4. Pro větší bezpečnost je třeba stisknout Tlačítko nouzového zastavení (A15) pro okamžité zastavení, abyste zjistili, zda tlačítko při prvním provozu zařízení funguje. Uvolněte ho jeho otočením.
5. Svítí-li indikátor poruchy motoru pojezdu (E4), musíte dávat větší pozornost.Viz INFORMACE O PORUCHÁCH

Přechod ve směru jízdy nesmí překročit (10) %.

Brzda motoru pojezdu je aktivní, když zařízení pracuje normálně, to je že držák brzd je blízko hlavní části motoru. Při poruše zařízení a při zvláštních situacích se držák brzdy vysune a zablokuje podložku, także pohyb zařízení lze ovládat stiskem ruky.

PROVOZ ZAŘÍZENÍ

Zařízení nepoužívejte, pokud nejste odborně vyškoleni pro jeho použití. Před použití zařízení jste si přečetli a porozuměli tomuto návodu k obsluze.

1. Při provozu zařízení byste měli sedčt na sedadle zařízení.
2. Spust'te sací trysku na zem.

Před pojezdem zařízení dopředu nezapomeňte sací trysku zvednout, jinak se zařízení zastaví a na LED displeji se zobrazí ERR-01.

1. Spust'te hlavu kartáče na zem.

Před zvednutím kartáče raději vypněte motor kartáče, abyste zabránili stříkání vody. Před zpětným chodem zařizení raději zvedněte hlavu kartáče. Nenechte kartáče čistit stejné místo příliš dlouhou dobu, mohlo by dojít k poškození podlahy.

1. Zapněte spínač ovládaný klíčem (E5).
2. Zapněte spínač motoru kartáče (E3).
3. Pomalu sešlápněte pedál (C6) a pro jízdu vpřed točte volantem (A14). Rychlost lze ovládat knoflíkem (E6), otočením doleva zařizení zpomalí a otočením doprava zařizení zrychlí. Pro zpětný chod můžete stisknout spínač (E7).
4. Stisknutím nastavovacího tlačítka čisticího prostředku/vody upravte tok čisticího prostředku. (D5)
5. Po zapnutí spí nače ovládaného klíčem (E5) můžete přes USB rozhraní (A11) nabíjet mobilní telefon.
6. V případě, že se setkáte s nečekanými nebo velkými davy lidí můžete je upozornit stisknutím klaksonu (E9).

Pokud indikátor baterie svítí červeně a bliká, zastavte zařízení. V opačném případě dojde k poškození baterií či zařízení. Nabijte baterie.

Pravidelně kontrolujte prühlednou trubičku (C7). Pokud je nádrž prázdná, vypněte spínač kartáčů, spínač čisticího prostředku a zvedněte hlavu kartáčů. Ponechte sací trysku na zemi a pokračujte ve vysávání, dokud zařízení nevysaje veškerou špinavou vodu.

Pravidelně kontrolujte filtr (D3) a po odšroubování průhledného krytu ho vyčistěte.

Pokud po sací trysce zůstávají na podlaze pruhy, nadzvedněte trysku a sací chlopně otřete vlhkým hadříkem.

Sací chlopně nikdy nečistěte holými prsty. Mohlo by dojít k úrazu.

Dva motory kartáčů/motor sání/motor pojezdu/řídící obvod jsou vybaveny ochranou proti přetížení (F3), která je chrání před přetížením. Pokud ochrana proti přetížení vypadne, nelze ji obnovit okamžitě. Nejdříve je třeba zjistit, co výpadek jističe způsobilo a před obnovením jističe nechat motor zchladit.

NABÍJENÍ BATERIÍ

Pro nabíjení baterií používejte schválené nabíječky, protože zařízení není vybaveno palubní nabíječkou baterií.

Pro dobrý chod zařízení vždy udržujte baterie nabité. Nenechávejte je v přehnaně vybitém stavu.

Při nabíjení zařízení se ujistěte, že průhledný kryt je otevřený. Baterie nabíjejte, až bude svítit červená kontrolka (E11).

1. Zařízení nabíjejte v dobře větraném prostoru.
2. Zařízení vypněte (E5).
3. Do uzemněné zásuvky zapojte schválenou nabíječku. Otevřete průhledný kryt a pak připojte nabíjccí kabel do zásuvky zařízení (F1).
4. Nabíječka automaticky začne nabíjet baterie.
5. Ujistěte se, že baterie jsou plně nabité. Indikátor nabíjení (F2) svítí zeleně.
6. Po skončení nabíjení nejprve odpojte nabiječku ze zásuvky ve zdi a pak odpojte nabiječku od zařízení.
7. Uložte nabíjecí kabel do prostoru pod sedadlem (C3).

Zkontrolujte připojení baterií, zda nejsou opotřebované a zda nejsou svorky uvolněné. V případě potřeby je vyměňte.

Při nabíjení zařízení prosím zařízení nepoužívejte.

Nastavení nabíjecí křivky akumulátoru (SPE)

Nenastavujte nabíječku, pokud jste k tomu nebyli vyškoleni

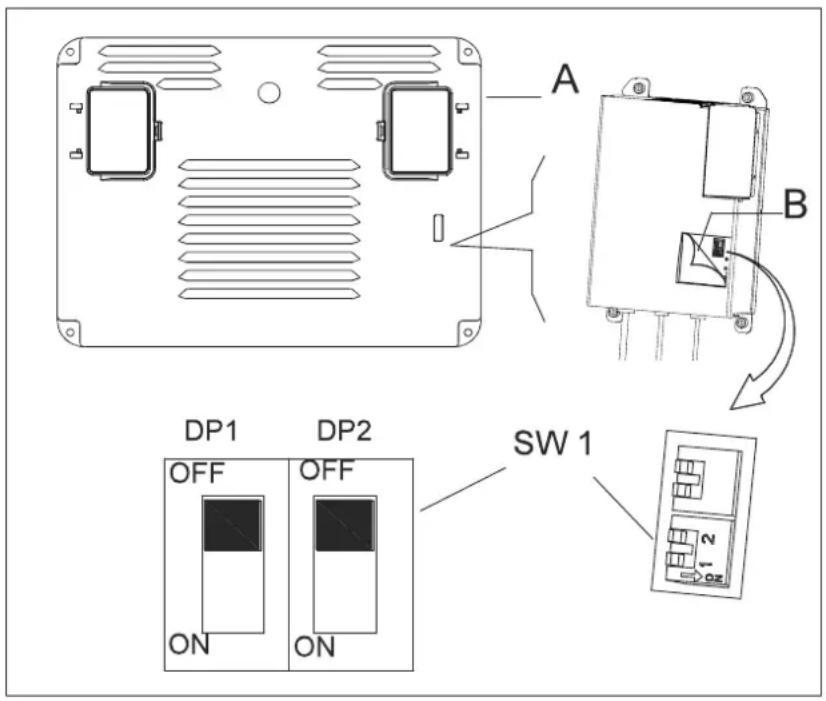

1. Vypněte stroj a odpojte kryt ovládání (A) od stroje. Potom páčením otevřete štítek na krytu nabíječky (B). V nabíječce naleznete 2 sady dvoupolohových mikropřepínačů (SW1 a SW2).
2. Na výběr nabíjecí křivky má vliv pouze sada dvoupolohových mikropřepínačů SW1 (na levé straně), viz tabulku níže. (SW2: VYP)

A B DP1 DP2 SW 1 OFF OFF ON ON

Způsob nastavení režimu baterie nabíječky.

Nabíječku nenastavujte, pokud jste nebyli odborně proškoleni.

DIP SPÍNAČ: SPÍNAČ 1 (POUZE PRO)

DP1 DP2 KŘIVKA NABÍJENÍ

ZAP VYP IUIa-ACD baterie olovo-kyselina (kapalné)

VYP VYP IUIa-GEL pro gelové baterie Exide-Sonnenschein

VYP ZAP IUU0-GEL pro gelové baterie HAZE a baterie AGM od jiných výrobců

ZAP ZAP IUIUa-AGM pro baterie Discover AGM

Nastavení nabíjecí křivky akumulátoru (Powerfirst)

Nenastavujte nabíječku, pokud jste k tomu nebyli vyškoleni

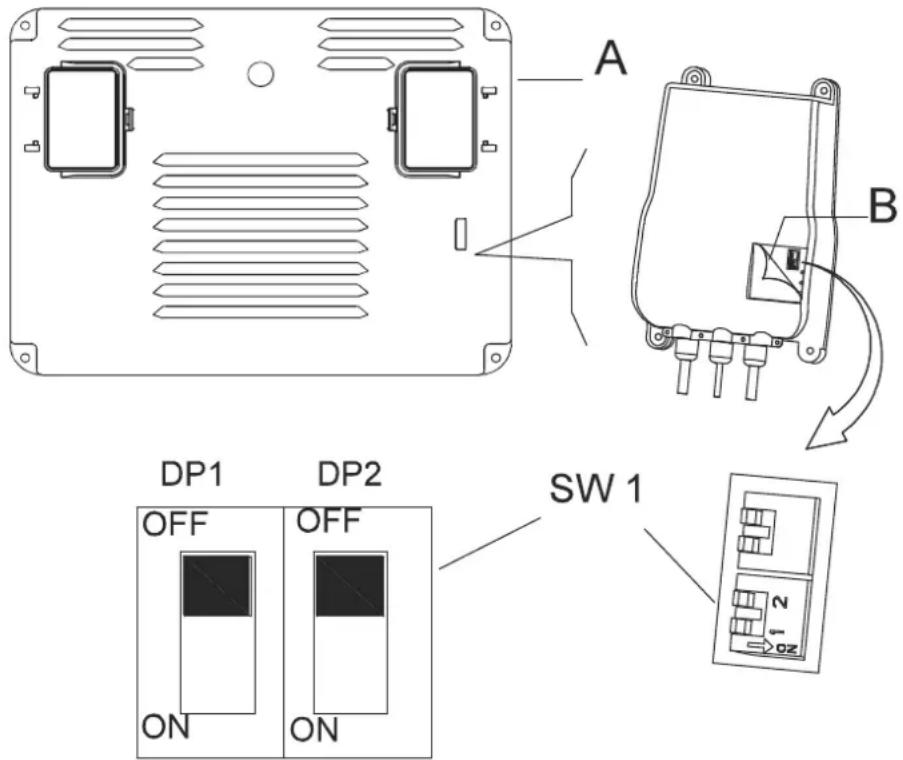

1. Vypněte stroj a odpojte kryt ovládání (A) od stroje. Potom páčením otevřete štítek na krytu nabíječky (B). V nabíječce naleznete 2 sady dvoupolohových mikropřepínačů (SW1 a SW2).
2. Na výběr nabíjecí křivky má vliv pouze sada dvoupolohových mikropřepínačů SW1 (na levé straně), viz tabulku níže. (SW2: VYP)

A B DP1 DP2 SW 1 OFF OFF ON ON

Způsob nastavení režimu baterie nabíječky.

Nabíječku nenastavujte, pokud jste nebyli odborně proškoleni.

DIP SPÍNAČ: SPÍNAČ 1 (POUZE PRO)

DP1 DP2 KŘIVKA	NABÍJENÍ
ZAP VYP	IUIa-ACD baterie Flooded/Wet traction
VYP VYP	IUIa pro gelové baterie Exide-Sonnenschein
VYP ZAP	IUUa pro baterie Fullriver AGM (výchozí)
ZAP ZAP	IUIa pro baterie Discover AGM

SKLADOVÁNÍ ZAŘÍZENÍ

Pokud zařízení nebude používáno po dobu delší než 30 dní, proved'te následující:

1. Proved'te úkony údržby "Po každém použití". (Viz část Údržba).
2. Zvedněte kartáč a sací trysku.
3. Uložte zařízení na čistém, suchém a rovném místě. Před odstavením zařízení při teplotách pod bodem mrazu vypust'te ze zařízení veškeré tekutiny. Škody způsobené zmrazením zruší platnost záruky.

ÚDRŽBA

Úkony údržby je třeba provádčt při vypnutém zařízení a při odpojeném kabelu nabíječky baterií.

Veškeré úkony údržby musí provádět kvalifikovaný pracovník nebo autorizované servisní středisko. Tento návod k obsluze popisuje pouze nejběžnější údržbu. Pro další úkony údržby se obrat’te na vaše místní servisní středisko.

TABULKA PLÁNOVANÉ ÚDRŽBY

Úkon	Po každém použití	Každý týden	Každých šest měsíců	Každý rok
Nabíjení baterií
Čištění sací trysky
Čištění kartáče/podložky
Čištění nádrže a sací mřížky s plovákem, kontrola těsnění krytu
Kontrola a výměna chlopní sací trysky
Čištění filtru nádrže na obnovu vody
Čištění filtru trubky nádrže čisticího prostředku
Kontrola dotažení šroubu a matice			(1)
Promazání rotačních částí (1)
Kontrola či výměna motorového uhlíkového kartáče na držáku kartáče/podložky				(2)
Kontrola či výměna motorového uhlíkového kartáče systému sání				(2)
Kontrola či výměna motoru pojezdu. (2)

(1) A po prvních 8 hodinách provozu.
(2) Tento úkon údržby musí provádět autorizované servisní středisko.

ČIŠTĚNÍ SACÍ TRYSKY A VÝMĚNA CHLOPNÍ

Pro optimální výkon musí být chlopně sací trysky čisté, suché a nepoškozené. Pokud je chlopeň poškozená, vyměňte ji.

1. Sací trysku odstraníte odšroubováním knoflíku (B2).
2. Přední svorku uvolněte odšroubováním levého a pravého knoflíku, vyměňte přední chlopeň.
3. Otevřete blokovací zámek (B4) a odstraňte zadní svorku, vyměňte zadní chlopeň.
4. Chlopně namontujte v opačném pořadí.
5. Zašroubováním knoflíku (B2) namontujte sací trysku.

INFORMACE K LCD OBRAZOVCE

STOP Zařízení se nepohybuje a kartáč nepracuje, motor sání může pracovat

00012.3 Celková doba provozu zařízení je 12,3 hodin

L0-18 Napětí baterií je nižší než 18 V

U-25.5 Napětí baterií je 25,5 V

ERR-01 Sací tryska se spustí před zpětným chodem na zem

INFORMACE K INDIKÁTORU PORUCH MOTORU POJEZDU

PŘÍKLAD KÓDŮ LED BLIKÁNÍ, ☐ ☐ ☐ ☐ ☐ znamená, že LED indikátor bliká 2x, po několika sekundách LED indikátor bliká 4x.

LED indikátor vždy za normálních podmínek svítí.

KÓDY LED BLIKÁNÍ POPIS
1.1 ☐ ☐ Přehřátí > 92°, přetížení motoru
1.2 ☐ ☐☐ Selhání akcelerátoru
1.3 ☐ ☐☐☐ Porucha potenciometru omczovače rychlosti
1.4 ☐ ☐☐☐☐ Podpěťová porucha
1.5 ☐ ☐☐☐☐☐ Přepěťová porucha
2.1 ☐☐ ☐ Porucha otevírání pohonu hlavního stykače
2.2 ☐☐ ☐☐ Závada na spoji hlavního stykače
2.3 ☐☐ ☐☐☐ Porucha hlavního stykače, vadná elektrická cívka brzdy
2.4 ☐☐ ☐☐☐☐ Porucha zavírání pohonu hlavního stykače
3.1 ☐☐☐☐ ☐ Porucha potenciometru akcelerátoru
3.2 ☐☐☐☐ ☐ Porucha aktivace brzd
3.4 ☐☐☐☐ ☐☐☐☐ Porucha deaktivace brzd
3.5 ☐☐☐☐ ☐☐☐☐☐ Porucha HPD (nesprávná regulace potenciometru akcelerátoru)
4.1 ☐☐☐☐ ☐ Zkrat motoru
4.2 ☐☐☐☐ ☐☐ Chybné napětí motoru/zkrat v motoru
4.3 ☐☐☐☐ ☐☐☐ Porucha EEPROM
4.4 ☐☐☐☐ ☐☐☐☐ Zkrat v motoru/chyba EEPROM

Technické parametry

Model	AS710R AS850R
Délka/šířka/výška zařízení	1580*760*1230 1580*890*1230
Kapacita nádrže s čisticím prostředkem	120L 120L
Kapacita nádrže na obnovu vody	120L 120L
Průměr zadních kol	300MM 300MM
Příkon motoru kartáče	2x300W 2x300W
Výkon motoru sání	500W 500W
Výkon motoru pojezdu	500W 500W
Max. rychlost pojezdu	6km/h 6km/h
Hladina akustického tlaku	69dB(A) 69dB(A)
Délka/šířka/výška baterií	241*168*300	241*168*300
Spec. baterií	4x245AH(20hours)	4x245AH(20hours)
Pracovní kapacita, až do	1800mm H2O	1800mm H2O
Produktivita čištění	4413sq.m/h	5130sq.m/h
Šířka sací trysky	940MM 1060MM
Průměr kartáče	2x355MM	2x406MM
Počet ot./min. kartáče	204rpm/min	204rpm/min
Nabíječka	24V 25A	24V 25A
Hmotnost zařízení	225KG	230KG
Hmotnost zařízení (hrubá)	400KG	440KG
Spec. balení	1730*810*1410	1730*900*1410
Spec. USB nabíječky	5V, 0.8A	5V, 0.8A
Sklon	10%	10%

ODSTRAŇOVÁNÍ ZÁVAD

Problém Možná příčina Řešení
Zařízení nefunguje, LED obrazovka (E1) se nezapíná	Konektor baterie je odpojen Připojte ho.
	Baterie jsou zcela vybité Nabijte baterie
Zařízení ncfunguje, kontrolka (E11) svítí červeně	Baterie jsou vybité Nabijte baterie
Zařízení nejede dopředu ani dozadu	Deska plošných spojů nebo klávesnice je poškozena	Vyměňte desku plošných spojů nebo klávesnicí
	Tlačitko nouzového vypnutí (A15) se nevypíná	Otočte jím a uvolněte ho
	Mezní spínač sedadla není aktivován. Posad’te se na sedadlo zařízení
	Sací tryska se při zpětném chodu nezvedla, na LED obrazovce (E1) je zobrazen kód ERR-01	Před zpětným chodem sací trysku zvedněte
Motor kartáčů nefunguje, kontrolka se nezapne	Deska plošných spojů nebo klávesnice je poškozena	Vyměňte desku plošných spojů nebo klávesnicí
	Motor jednotky je přetížen	Použijte méně agresivní kartáče vhodné pro čištěnou podlahu, resetujte jistič
	Rotaci kartáčů brání cizí materiály Vyčistěte	rozbočovač kartáčů
Motor pojczdu nefunguje	Chybová kontrolka (E4) svítí Viz INFORM	MACE O CHYBÁCH
	Motor pojezdu je přetížen	Zkontrolujte motor pojezdu, resetujte jistič
Motor systému sání nefunguje	Nádrž na obnovu vody je plná, kontrolka (E2) svítí červeně	Vyprázdněte nádrž na obnovu vody
	Motor sání je přetížen	Zkontrolujte motor sání, resetujte jistič
	Deska plošných spojů nebo klávesnice je poškozena	Vyměňte desku plošných spojů nebo klávesnicí
Nedostatečné sání špinavé vody	Nádrž na obnovu vody je plná, kontrolka (E2) svítí červeně	Vyprázdněte nádrž na obnovu vody
	Hadice je odpojena od sací trysky Znovu ji připojte
	Systém sání je ucpaný Vyčistěte ho nebo ho zkontrolujte
	Sací tryska je znečištěná, nebo chlopně sací trysky jsou opotřebované či poškozené	Vyčistěte a zkontrolujte sací trysku
	Kryt nádrže (A2) není řádně dovřený, nebo těsnění je poškozené	Kryt řádně zavřete, nebo vyměňte těsnění
Nedostatečný tok čisticího prostředku	Filtr nádrže čisticího prostředku (D3) je znečištěný	Vyčistěte filtr
	Nádrž čisticího prostředku je prázdná, kontrolka (E10) svítí červeně	Naplňte nádrž vodou
	Spínač vody (D2) označuje "0" Otevřete spínač vody
	Nádrž čisticího prostředku je špinavá Vyčistěte nádrž čisticího prostředku
Sací tryska na podlaze zanechává stopy	Pod chlopněmi sací trysky je zachycen odpad	Odstraňte nečistoty
	Chlopně sací trysky jsou opotřebované nebo poškozené	Vyměňte chlopně
Zařízení nebrzdí Nespouštějte brzdu motoru pojezdu Držák brzdy je blokován

ŚRODKI OSTROŻNOŚCI

Pri zatvorení sa uistite, že nádrž na špinavú vodu je prázdna.

Batérie do prichradky nechádžte. Nedávajte na batérie kov.

Zakaždým, keď potrebujete naplnit’ nádrž na roztok, vždy vyprázdnite a vyčistite nádrž na špinavú vodu tak, že vytiahnete zátku hadice na odvod vody. Po každom použití odkrutkujte vypúšťací uzáver (D1) na vypustenie nádrže na roztok.

KONTROLA OVLÁDAČA RÝCHLOSTI

1. Ked' obsluhujete stroj, musíte sediet' na jeho sedadle.
2. Spustite stieraciu lištu dole na podlahu.

Pred spätným chodom stroja nezabudnite nadvihnút' stieraciu lištu, inak stroj zastane a na LED obrazovke sa objaví ERR-01.

1. Spustite hlavu kefy na podlahu.

Ak je indikátor batérie červený alebo bliká, nepokračujte v práci so strojom; mohli by ste tým spôsobit' škodu na batériách alebo na stroji. Znovu batérie nabite.

Pravidelne sledujte rúrku pre kontrolu čistej vody (C7). Ak sa nádrž vyprázdni, vypnite spínač kefy, spínač roztoku a nadvihnite hlavu kefy. Stieraciu lištu nechajte dole a pokračujte vo vysávaní, kým nepozbierate všetku špinavú vodu.

Pravidelne sledujte filter (D3) a vyčistite ho tak, že odskrutkujete pevný kryt.

Ak stieracia lišta necháva na dlážke pásy, nadvihnite lištu od zeme a utrite čepele vlhkou handrou.

Na nabíjanie batérií používajte schválené nabíjačky, pokial' stroj nie je vybavený nabíjačkou na batérie vbudovanou do dosky.

SLOVAK POUŽÍVATELESKÁ PRÍRUČKAUSER MANUAL

Pre dobrý výkon stroja udržujte batérie stále nabité. Nenechajte ich, aby sa príliš vybili.

Ked' stroj nabíjate, uistite sa, že pevný kryt je otvorený.

Nabijanie batérií prebieha, keď je zapnutý červený indikátor (E11).

1. Stroj nabíjajte na dobre vetranom mieste.
2. Vypnite stroj (E5).
3. Zapojte schválenú nabíjačku do uzemnenej zásuvky v stene. Otvorte pevný kryt a potom pripojte kábel nabíjačky to zásuvky na stroji (F1).
4. Nabíjačka automaticky začne nabíjat' batérie.
5. Kontrolujte, či je nabíjanie batérií dokončené. Vtedy je indikátor nabíjania (F2) zelený.
6. Po dokončení nabíjania najprv odpojte nabíjačku zo zásuvky v stene a potom odpojte nabíjačku od stroja.
7. Kábel nabíjačky odložte pod sedadlo (C3).

Nabíjačku nenastavujte, pokial' nemáte odborné zaškolenie

Nabíjačku nenastavujte, pokial' nemáte odborné zaškolenie

Údržbu musíte vykonávať tak, že je stroj vypnutý a kábel nabíjačky batérie odpojený.

(2) Tento úkon údržby musí vykonať autorizované servisné centrum.

ČISTENIE LIŠTY A VÝMENA ČEPELE

Laadija aku režiimi seadistusmeetod.

Laadija aku režiimi seadistusmeetod.
