Típus	Önjáró padlómosó gép
Modell	Viper AS710R
Méretek (H × Sz × M)	1580 × 760 × 1230 mm
Nettó tömeg	225 kg
Bruttó tömeg	400 kg
Akkumulátorok	4 × 245 Ah (20 h), 24 V
Töltő	24 V, 25 A
Kefe motor	2 × 300 W
Szívómotor	500 W
Hajtómotor	500 W
Maximális sebesség	6 km/h
Oldattartály kapacitás	120 L
Visszanyerő tartály kapacitás	120 L
Munkaszélesség (kefék)	2 × 355 mm (átmérő)
Törlőlap szélesség	940 mm
Termelékenység	4413 m²/h
Zajszint	69 dB(A)
Maximális lejtő	10 %
USB port	5 V, 0,8 A
Biztonság	Vészleállító (A15 gomb), üléskapcsoló, motor túlterhelés elleni védelem
Karbantartás	Napi törlőlap, kefék, szűrők tisztítása; kenés 8 óra után; törlőlap pengék ellenőrzése
Tartozékok	Használati útmutató, akkumulátortöltő, kábelek, törlőlap, 2 kefe, kefetartó

Gyakran ismételt kérdések - Viper AS710 NILFISK

Hogyan töltsem fel a Viper AS710 akkumulátorait?

Az akkumulátorok feltöltéséhez kapcsolja ki a gépet a kulcsos kapcsolóval (E5). Csatlakoztassa a jóváhagyott töltőt egy földelt fali aljzathoz. Nyissa ki az átlátszó fedelet, és csatlakoztassa a töltőkábelt a gép csatlakozójához (F1). A töltő automatikusan elindul. A töltésjelző (F2) zöldre vált, amikor a töltés befejeződött. Először húzza ki a töltőt a fali aljzatból, majd a gépből. Töltse jól szellőző helyen, és ne hagyja az akkumulátorokat teljesen lemerülni.

Hogyan cseréljem ki a keféket?

Győződjön meg róla, hogy a gép ki van kapcsolva (E5). Emelje fel a kefe fejét (A7) a pedál (A10) elülső részének lenyomásával. Helyezze az új kefét a hajtómotor agyai alá. Engedje le a kefe fejét a pedál (A10) hátsó részének lenyomásával. Üljön a gépre, és kapcsolja be a kefe kapcsolóját (E3). Nyomja meg enyhén a vezető pedálját (C6), hogy a kefék automatikusan beilleszkedjenek. Ha a beillesztés sikertelen, kapcsolja ki a kapcsolót, és igazítsa újra a pozíciót.

Hogyan állítsam be a törlőlapot?

Kapcsolja ki a gépet (E5). Fordítsa el a törlőlap emelő kart (C5) a tartó leengedéséhez. Lazítsa meg a két gombot (B2), és csúsztassa a törlőlapot a tartó hátulján lévő nyílásokba. Húzza meg a gombokat. Csavarja rá a szívótömlőt (B3) a törlőlap merülőcsövére. Állítsa be az anyát (B1) az optimális szívás eléréséhez. Ellenőrizze, hogy a pengék tiszták és jó állapotban vannak.

Mit jelent az ERR-01 kód a LED kijelzőn?

Az ERR-01 kód azt jelzi, hogy a törlőlap le van engedve, miközben a gép hátramenetbe kapcsol. A megoldáshoz emelje fel a törlőlapot, mielőtt megfordítaná a haladási irányt. Ez a kód akkor jelenik meg, ha a kezelő nem emeli fel a törlőlapot a hátramenet előtt. Emelje fel a törlőlapot manuálisan vagy a kar (C5) segítségével a hiba törléséhez.

Milyen heti karbantartást kell végezni?

Minden héten tisztítsa meg a törlőlapot, a keféket/párnákat, a visszanyerő tartályt és a szívórácsot az úszóval. Ellenőrizze a fedél tömítéseinek állapotát. Ellenőrizze és szükség esetén cserélje ki a törlőlap pengéit. Tisztítsa meg a visszanyerő szűrőt és az oldatcső szűrőjét. Ellenőrizze a csavarok és anyák meghúzását (az első 8 óra után). Kenje meg a forgó alkatrészeket.

Hogyan ürítsem ki a visszanyerő tartályt?

A visszanyerő tartály kiürítéséhez vegye le a leeresztőcső dugóját (C1), amely a gép mögött található. Hagyja lefolyni a piszkos vizet. Minden használat után ürítse ki az oldattartályt is a leeresztő dugó (D1) kicsavarásával. Ügyeljen arra, hogy a visszanyerő tartály üres legyen, mielőtt megfordítaná vagy mozgatná a gépet.

Mit tegyek, ha a hajtómotor nem működik?

Ha a hajtómotor nem működik, először ellenőrizze, hogy a hibajelző LED (E4) világít-e. Ha igen, olvassa el a LED villogási kódjait (táblázat a kézikönyvben). Például az 1.1 túlmelegedést vagy túlterhelést jelez. Hagyja lehűlni a motort, és állítsa vissza a megszakítót. Ellenőrizze továbbá az akkumulátort, az üléskapcsolót és a vészleállító gombot. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot egy hivatalos szervizközponttal.

Használhatok tisztítószereket az oldatban?

Igen, használhat tisztítószereket, de csak alacsony habzású, nem gyúlékony és önjáró padlómosókhoz alkalmas termékeket. Ne lépje túl a 40 °C-os vízhőmérsékletet. Töltse fel az oldattartályt (A4) az ülés alatti csövön (C4) keresztül, hagyva körülbelül 5 cm szabad helyet. Kerülje az agresszív tisztítószereket, amelyek károsíthatják az alkatrészeket.

Hogyan tároljam a gépet, ha több mint 30 napig nem használom?

Ha a gép több mint 30 napig használaton kívül marad, először végezze el a napi karbantartást (törlőlap, kefék, tartályok tisztítása). Emelje fel a kefét és a törlőlapot. Tárolja tiszta, száraz helyen, lejtés nélkül. Ha fagyveszélyes területen tárolja, teljesen ürítse ki az összes folyadékot a tartályokból a fagyás okozta károk elkerülése érdekében (a garancia nem terjed ki a fagykárokra). Töltse fel az akkumulátorokat tárolás előtt.

Mi a teendő a törlőlap pengéinek cseréjéhez?

Csavarja ki a gombot (B2) a törlőlap eltávolításához. Csavarja ki a bal és jobb gombokat az első szorítóelem felszabadításához, és cserélje ki az első pengét. Oldja ki a rögzítőket (B4) a hátsó szorítóelem eltávolításához, és cserélje ki a hátsó pengét. Szerelje be az új pengéket fordított sorrendben. Szerelje vissza a törlőlapot, és húzza meg a gombot (B2). Ellenőrizze, hogy a pengék tiszták és sértetlenek az optimális teljesítmény érdekében.

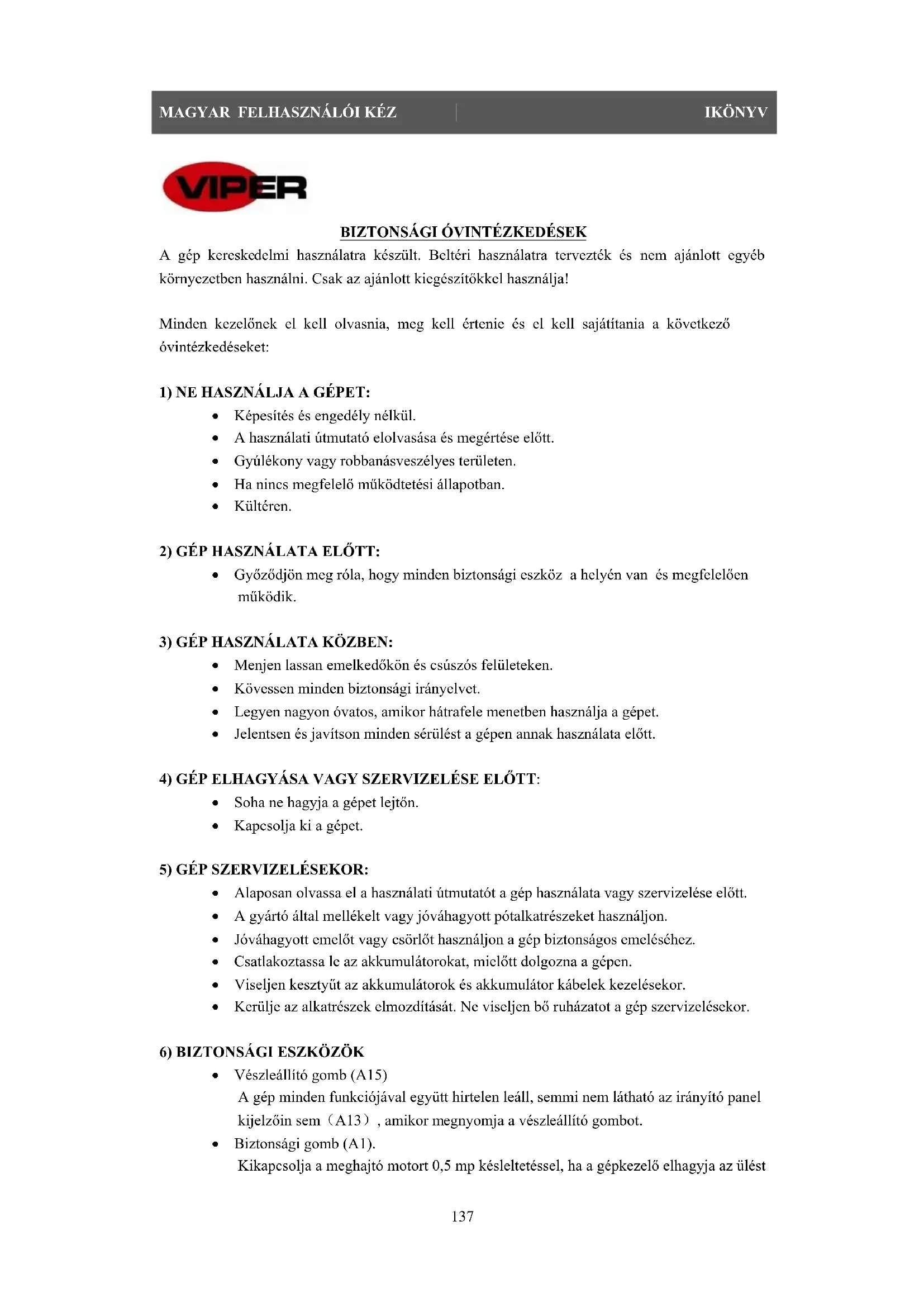

HASZNÁLATI ÚTMUTATÓ Viper AS710 NILFISK

Mi, Nilfisk Kijelentjük, egyedüli felelősséggel, hogy a fent említett termék megfelel az alábbi irányelveknek és szabványoknak

A gép kereskedelmi használatra készült. Beltéri használatra tervezték és nem ajánlott egyéb környezetben használni. Csak az ajánlott kiegészítőkkel használja!

Minden kezelőnek el kell olvasnia, meg kell értenie és el kell sajátítania a következő óvintézkedéscket:

1) NE HASZNÁLJA A GÉPET:

• Képesítés és engedély nélkül.
• A használati útmutató elolvasása és megértése előtt.
  • Gyúlékony vagy robbanásveszélyes területen.
  • Ha nincs megfelelő működtetési állapotban.
• Kültéren.

2) GÉP HASZNÁLATA ELÖTT:

- Győződjön meg róla, hogy minden biztonsági eszköz a helyén van és megfelelően működik.

3) GÉP HASZNÁLATA KÖZBEN:

• Menjen lassan emelkedőkön és csúszós felületeken.
• Kövessen minden biztonsági irányelvet.
• Legyen nagyon óvatos, amikor hátrafele menetben használja a gépet.
• Jelentsen és javítson minden sérülést a gépen annak használata clött.

4) GÉP ELHAGYÁSA VAGY SZERVIZELÉSE ELÖTT:

• Soha ne hagyja a gépet lejtön.
• Kapcsolja ki a gépet.

5) GÉP SZERVIZELÉSEKOR:

• Alaposan olvassa el a használati útmutatót a gép használata vagy szervizelése előtt.
• A gyártó által mellékelt vagy jóváhagyott pótalkatrészeket használjon.
• Jóváhagyott emelőt vagy csörlőt használjon a gép biztonságos emeléséhez.
• Csatlakoztassa le az akkumulátorokat, mielött dolgozna a gépen.
• Viseljen kesztyüt az akkumulátorok és akkumulátor kábelek kezelésekor.
• Kerülje az alkatrészek elmozdítását. Ne viseljen bő ruházatot a gép szervizelésekor.

6) BIZTONSÁGI ESZKÖZÖK

- Vészleállító gomb (A15) A gép minden funkciójával együtt hirtelen leáll, semmi nem látható az irányító panel kijelzőin sem (A13), amikor megnyomja a vészleállító gombot.

- Biztonsági gomb (A1). Kikapcsolja a meghajtó motort 0,5 mp késleltetéssel, ha a gépkezelő elhagyja az ülést

a gép működése vagy mozgása közben. A LED kijelzőn STOP felirat jelenik meg.

Az akkumulátorok hidrogént bocsátanak ki. A hidrogén robbanáshoz és tűzhöz vezethet. Tartson minden szikrát és nyílt lángot távol! Javasolt megnyomni a (C2) gombot, hogy kinyissa a gyűjtőtartályt töltés előtt.

Gyúlékony anyagok robbanást és tüzet idézhetnek elő. Ne használjon gyúlékony anyagot a tartályokban.

Gyúlékony anyagok és reaktív fémek robbanást és tüzet idézhetnek elő. Ne fogja meg kézzel.

FIGYELMEZTETÉS A kezelő számára életveszélyes sérülést, veszélyes helyzetet jelez.

MEGJEGYZÉS Fontos emlékeztetővel vagy hasznos funkciókkal kapcsolatos visszajelzést jelez.

GÉP FELÁLLÍTÁSA ÉS TELEPÍTÉSE

GÉP KICSOMAGOLÁSA

Kérjük, győződjön meg róla, hogy a csomagoló karton sértetlen. Azonnal jelentsen bármilyen sérülést a szállítónak. Ellenőrizze a csomag tartalmát, győződjön meg róla, hogy a következőket tartalmazza

1. Gép
2. Felszívófej felszívógumikkal
3. Kefeszerkezet (x2)
4. Használati útmutató
5. Akkumulátor töltő (ha van)
6. Akkumulátorok (x4) (ha van)
7. Csatlakozó vezeték az akkumulátorhoz és töltőhöz (ha van)
8. Figyelmeztető lámpa (ha van)
9. Lökhárító tartó (ha van)

AKKUMULÁTOR CSATLAKOZÓK

1. Kapcsolja ki a kulc sos kapcsolót (E5).
2. Nyissa fel az ülést (A1), tolja előre a táblát (C2) és nyissa fel a gyűjtőtartályt (A3). Ha a géphez nem tartozik akkumulátor, illesszen be igényeinek megfelelő akkumulátort. Akkumulátor kiválasztása után kérjük, válasszon a WET és GEL módok közül a PCB hátulján lévő kapcsolóval, ahogy az alábbi ábra mutatja.

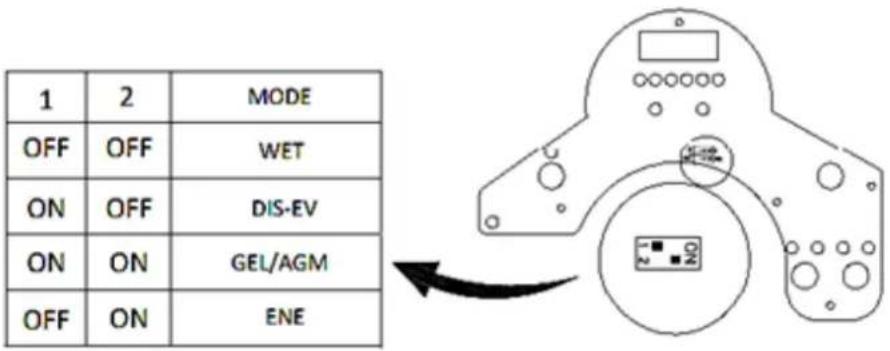

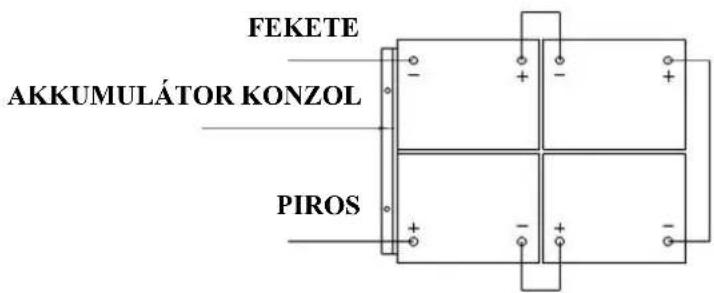

1. Figyelmesen helyezze a 4 akkumulátort a rekeszbe az alábbi ábra szerint. Helyezze az akkumulátor tartó kapcsot az akkumulátorokra.

2. Csatlakoztassa az akkumulátor kábeleit számozott sorrendben a csatlakozókhoz a következő ábra szerint.

1. Vigyen fel egy bevonatot vagy használjon védőspray-t a kábel csatlakozókon, hogy megelőzze az akkumulátor korrodálását.

2. Fedje le a gyüjtötartályt és az ülést.

Ellenőrizze, hogy a gyűjtőtartály üres, mielőtt elfordítaná.

Ne ejtse az akkumulátorokat a rekeszbe. Ne tegyen fémet az akkumulátorokra.

Soha ne csatlakoztassa a ‘+’-t a ‘+’-hoz, vagy a ‘-’-t a ‘-’-hoz, soha ne csatlakoztassa a ‘+’-t a ‘-’-hoz egyetlen akkumulátorral, amikor szétszereli vagy telepiti az akkumulátorokat.

GÉP TELEPÍTÉSE

MÜKÖDTETÉS ELÖTTI ELLENÖRZÉSEK

1. Seperje vagy porszívózza fel a tisztítani kívánt területet.

2. Ellenőrizze az akkumulátor szintet, hogy teljesen fel van-e töltve. (lásd AKKUMULÁTOR TÖLTÉS)

3. Ellenőrizze, hogy a kefe/padtartó megfelelően van-e felszerelve.
4. Ellenőrizze a felszívófejet.
5. Ellenörizze, hogy a sebesség állító (A9) megfelelően működik-e.
6. Biztosítsa, hogy a piszkosvíz tartály üres. Ha nem, ürítse ki.
7. Biztosítsa, hogy a tisztavíz tartály víz mutatója (E10) nincs bekapcsolva. Ha be van, töltsön vizet az oldószer tartályba (A4).
8. Ellenőrizze, hogy a víz szelcp (D2) nem jelez-c “0”-t.

PADTARTÓ VAGY KEFE TELEPÍTÉSE

1. Biztosítsa, hogy a gép ki van kapcsolva(E5).

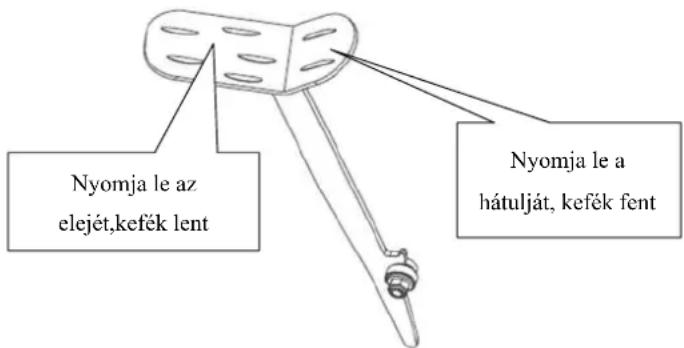

2. Emelje a kefe fejét (A7) el a padlótól a lábpedál elejének letaposásával (A10) a gép bal oldalán.
3. Eressze le a keféket (A8) a két meghajtó motor csatlakozó alá.
4. Eressze lejjebb a kefe fejét (A7) a lábpedál hátuljának letaposásával (A10), és a gépen ülve, hogy elkezdje a kefe cserét (E3). Finoman nyomja meg a vezető pedált (C6), minek hatására a kefék automatikusan telepítve lesznek. Ha a telepítés sikertelen, kapcsolja ki a kefe kapcsolót(E3) és állítsa vissza az illesztést, hogy telepítse a keféket.

1. Állítson az anyacsavaron (A6), hogy munkának megfelelően helyezze el.

Soha ne dolgozzon nem megfelelően telepített kefékkel/padtartóval.

A kefék tisztításakor vagy cseréjekor meg kell emelnie a kefe fejét és a “munka” iránnyal ellentétes irányban gyorsan kell forgatnia azt. A két kefe iránya ellentétes.

FELSZÍVÓFEJ TELEPÍTÉSE ÉS BEÁLLÍTÁSA

1. Biztosítsa, hogy a gép ki van kapcsolva (E5).
2. Fordítson a felszívófej emelőkaron (C5), hogy letegye a felszívófej tartót (A5) a földre.
3. Lazítson a felszívófej 2 fogantyúján (B2) és csúsztassa a felszívófejet hátra a felszívófej tartóba.

4. Biztonságosan húzza meg a fogantyúkat (B2).

5. Rögzítse a felszívócsövet (B3) a felszívófejre.

6. Állítson az anyacsavaron (B1) a megfelelő szíváshoz való elhelyezéshez.

TISZTAVÍZ TARTÁLY FELTÖLTÉSE

1. Feltöltheti vízzel az ülés alatti tö mlő segítségével (C4).
2. Ne töltse túl a tisztavíz tartályt. Hagyjon legalább 5 cm-t a tartály tetejétől.
3. A víz hőmérséklete nem lépheti túl a 40°C-t.

Csak alacsony habzású és nem gyúlékony mosószert használjon, mely vezetős tisztítógépek számára megfelelő.

Minden alkalommal, amikor fel kell töltenie a tisztavíz tartályt, mindig ürítse és tisztítsa ki a piszkosvíz tartályt a lefolyó tömlő dugójának kihúzásával (C1). Minden egyes használat után csavarjale a leeresztő sapkát (D1), hogy leeressze a tisztavíz tartályt.

SEBESSÉG ÁLLÍTÓ ELLENŐRZÉSE

1. Üljön a gép ülésére (A1).
2. Kapcsolja be a kulcsos kapcsolót (E5).
3. Finoman nyomja le a vezető pedált (C6), hogy elinduljon, és engedje fel, figyelve, hogy a gép tovább halad vagy megáll.
4. A további biztonság érdekében az első használat alkalmával meg kell nyomja a vészleállító gombot (A15), hogy hirtelen leállítsa a gépet, ellenőrizve, hogy a gomb működik-e. Elfordítással oldhatja fel.
5. Ha a meghajtó motor hibajelző (E4) bekapcsol, jobban kell figyelnie. Lásd: HIBA INFORMÁCIÓK

A haladási irány emelkedése nem haladhatja meg a (10) %-ot.

A meghajtó motor fékje aktív, ha a gép normál módon fut, vagyis a fékkonzol a motor fő részéhez közel van. Ha a gép terhet visz vagy le van csatolva róla, vagy géphiba esetén és egyes speciális esetekben a fékkonzol kitolódik, hogy a gépet kézzel tolva lehessen mozgatni.

GÉP KEZELÉSE

Ne használja a gépet, amennyiben nincs szakmai képesítése, vagy csak akkor, ha elolvasta és megértette a használati útmutatót a gép használata előtt

1. A gép ülésén kell ülnie, miközben használja azt.
2. Engedje le a felszívófej szerkezetet a padlóra.

Ne felejtse el felemelni a felszívófejet, miclött hátramenctben indulna el, különben a gép leáll és a LED kijelző ERR-01 hibát jelez.

1. Engedje le a kefe fejét a padlóra.

Jobban teszi, ha kikapcsolja a kefe motort, mielőtt felemelné a kefét, így megelőzheti a víz szétcsapkodását. Jobb, ha felemeli a kefe fejét, mielőtt hátramenetbe kapcsol. Ne dolgoztassa a kefét egy helyben hosszasan, mert megsértheti a padlót.

1. Kapcsolja be a kulcs kapcsolót. (E5)
2. Kapcsolja be a kefe motor kapcsolót. (E3)
3. Nyomja le a gázpedált lassan (C6), és tekerjen a kormányon (A14), hogy clöre haladjon. A sebesség a tárcsával irányítható (E6), balra tekerve lassíthat, jobbra tekerve gyorsíthat a sebességen. Tolatáshoz pedig nyomja meg a kapcsolót (E7).
4. Szabályozza a folyadék mennyiségét a víz szabályzó gombbal. (D5)
5. Amíg be nem kapcsolja a kulcs kapcsolót (E5), feltöltheti telefonját az USB töltő interfészen keresztül (A11).
6. Megnyomhatja a dudát (E9), hogy figyelmeztesse a körülötte lévőket.

Amikor az akkumulátorszint jelző piros és villog, ne üzemeltesse tovább a gépet; különben sérülhet a gép vagy az akkumulátorok. Töltse fel az akkumulátorokat.

Rendszeresen ellenőrizze a tisztító csövet (C7). Ha a tartály kiürül, kapcsolja ki a kefe kapcsolót, a víz adagoló kapcsolót és emelje fel a kefe fejét. Tartsa a felszívófejet lent és folytassa a felszívást, míg az összes szennyvizet fel nem takarította.

Rendszeresen ellenőrizze a szűrőt (D3) és tisztítsa meg az átlátszó fedél letekerésével.

Ha a felszívófej szerkezet csíkokat hagy a padlón, emelje fel a felszívófejet a padlóról és törölje le a gumikat egy nedves ruhadarabbal.

Ne a kezével tisztítsa meg a felszívógumikat, mert az balesetveszélyes, használjon védőkesztyűt!

A két kefe motor\felszívó motor \meghajtó motor\vezérlő áramkör túlterhelés elleni védelemmel van ellátva (F3). Ha a túlterhelés védelem aktiválódik, nem állítható vissza azonnal. Először meg kell határoznia, mi idézte elő a túlterhelést, és hagynia kell lehülni a motort, mielőtt visszaállíthatná a megszakítót.

AKKUMULÁTOR TÖLTÉS

Kérjük, csak jóváhagyott töltőt használjon az akkumulátorok töltéséhez, amennyiben a gép nincs felszerelve fedélzeti akkumulátor töltövel.

A jó teljesítmény érdekében mindig tartsa az akkumulátorokat feltöltve. Ne hagyja öket túlmerült állapotban.

A gép töltésekor biztosítsa, hogy az átlátszó fedél nyitva van. Töltse fel az akkumulátorokat, amikor a piros jelzőfény (E11) világít.

1. A gépet jól szellőztetett helyen töltse.
2. Kapcsolja ki a gépet (E5).
3. Dugja a jóváhagyott töltőt a földelt aljzatba. Nyissa fel az átlátszó fedelet, majd csatlakoztassa a töltő kábelt a gép foglalatába (F1).
4. A töltő automatikusan elkezdi tölteni az akkumulátorokat.
5. Ellenőrizze, hogy az akkumulátor töltés befejeződött-e. Ekkor a jelzőfény (F2) zöld.
6. A töltés befejeztével először húzza ki a töltőt a fali aljzatból, majd válassza le a töltőt a gépről.
7. A töltő kábelt az ülés alatt tárolja (C3).

Ellenőrizze, hogy az akkumulátor csatlakozó végei nem használódtak-e el vagy nem lazák-e. Szükség esetén cserélje ki ökct.

A gép töltése alatt ne használja azt.

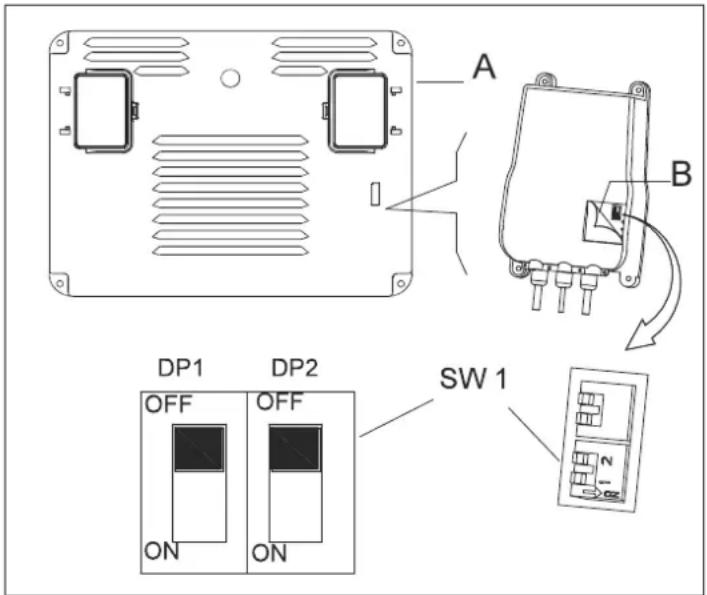

Akkumulátor töltési görbéjének beállítása (SPE)

A töltő beállítását kizárólag szakképzett személy végezheti

1. Kapcsolja ki a gépet, és szerelje le róla az ellenőrzőfedelet (A). Ezt követően nyissa fel a töltő fedelét a címkénél (B). A töltőben 2 DIP-kapcsolót talál (SW1 és SW2).
2. A töltési görbe kiválasztását kizárólag a (bal oldalon található) SW1 DIP-kapcsoló befolyásolja, az alábbi táblázat szerint. (SW2: KI)

A töltő akkumulátor mód beállításának eljárása.

Ne állítsa be a töltót, amennyiben nincs szakképesítése hozzá.

DIP-KAPCSOLÓ: SW1 (KIZÁRÓLAG)

DP1 DP2 TÖLTÉSI GÖRBE
BE KI	IUIa-ACD ólom-savas akkumulátorokhoz
KI KI	IUIa-GEL Exide-Sonnenschein zselés akkumulátorokhoz
KI BE	IUU0-GEL más gyártók HAZE zselés és AGM akkumulátoraihoz
BE BE	IUIUa-AGM Discover AGM akkumulátorokhoz

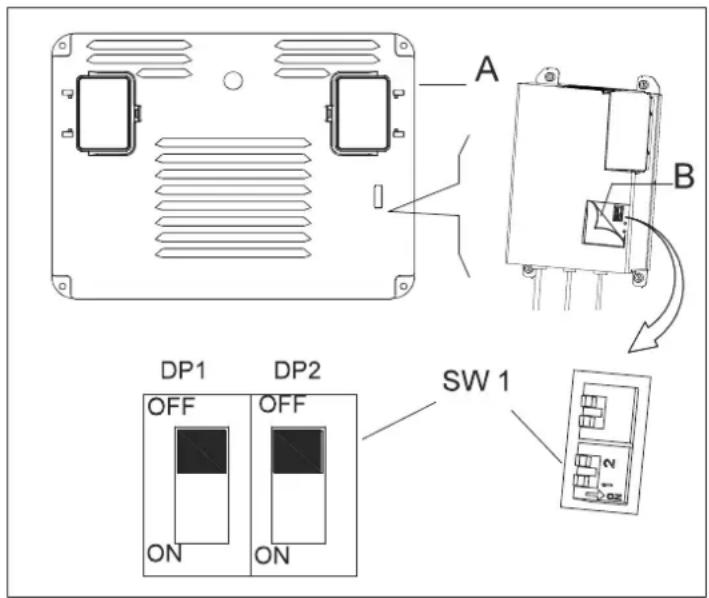

Akkumulátor töltési görbéjének beállítása (Powerfirst)

A töltő beállítását kizárólag szakképzett személy végezheti

1. Kapcsolja ki a gépet, és szerelje le róla az ellenőrzőfedelet (A). Ezt követően nyissa fel a töltő fedelét a címkénél (B). A töltőben 2 DIP-kapcsolót talál (SW1 és SW2).
2. A töltési görbe kiválasztását kizárólag a (bal oldalon található) SW1 DIP-kapcsoló befolyásolja, az alábbi táblázat szerint. (SW2: KI)

A töltő akkumulátor mód beállításának eljárása.

Ne állítsa be a töltót, amennyiben nincs szakképesítése hozzá.

DIP-KAPCSOLÓ: SW1 (KIZÁRÓLAG)

DP1 DP2 TÖLTÉSI		GÖRBE
BE KI		IUIa-ACD Flooded/Wet traction akkumulátorokhoz
KI KI		IUIa Exide-Sonnenschein zselés akkumulátorokhoz
KI	BE	IUUa Fullriver AGM akkumulátorokhoz (Alapértelmezett)
BE BE		IUIa Discover AGM akkumulátorokhoz

GÉP TÁROLÁSA

Ha a gépet több mint 30 napig nem fogja használni, kérjük, végezze el a következő lépéseket:

1. Hajtsa végre a “Minden használat után” karbantartási folyamatokat. (lásd: Karbantartás rész).

2. Emelje fel a kefét és a felszívófejet.

3. Tárolja a gépet tiszta, száraz és nem csúszós helyen. Amennyiben olyan helyen tárolja, ahol a hőmérséklet fagypont alá csökkenhet, biztosítsa, hogy minden folyadék el legyen távolítva a gépböl tárolás előtt. Bármilyen fagyás okozta sérülés érvényteleníti a garanciát.

KARBANTARTÁS

A karbantartási eljárások kikapcsolt gép és lecsatlakoztatott töltő kábel mellett hajtandóak végre.

Minden karbantartási eljárást szakképzett személynek kell végeznie, vagy az engedélyezett szervizközpontnak. Ez az útmutató csak a leghagyományosabb karbantartást írja le. További karbantartási folyamatokkal kapcsolatban kérjük, keresse fel a helyi szervizközpontot!

ÜTEMEZETT KARBANTARTÁSI TÁBLÁZAT

Eljárás	Minden használat után	Hetente	6 havonta	Évente
Akkumulátor töltés
Felszívógumi tisztítás
Kefe/pad tisztítás
Tartály és szívórács ellenőrzése, fedéltömités ellenőrzés
Felszívógumik ellenőrzése és cseréje
Piszkosvíz tartály szűrőjének tisztítása
Tisztavíz tartály szűrőjének tisztítása
Csavar és fogantyú mcghúzása			(1)
Forgó részek kenése (1)
Kefe-/pad motor szénkefe ellenőrzés vagy csere (2)
Felszívó motor szénkefe ellenőrzés vagy csere (2)
Mcghajtás motor ellenőrzése vagy cseréje (2)

(1) És az első 8 munkaóra után.

(2) A karbantartási eljárást egy engedélyezett szervizközpontnak kell végrehajtania.

GUMITÖRLÖ TISZTÍTÁS ÉS PENGECSERE

Az optimális teljesítmény érdekében a felszívógumiknak tisztáknak, szárazaknak és épeknek kell lenniük. Amennyiben sérültek, cserélje ki.

1. Csavarja le a fogantyút (B2), hogy eltávolítsa a felszívófejet.
2. Csavarja le a bal és jobb oldali fogantyút, hogy kilazítsa az első tartót, cserélje ki a pengét.
3. Oldja fel a rögzítőket (B4) és távolítsa el a hátsó tartót, cserélje ki a gumit.
4. Telepítse a gumikat az eltávolítás lépéseit visszafelé követve.
5. Telepítse a felszívófejet és csavarja be a fogantyút (B2).

LED KIJELZŐ INFORMÁCIÓK

STOP A gép nem mozdul és a kefe nem dolgozik, a vákuum motor dolgozik

00012.3 A gép összegzett vezetési ideje 12,3 óra

L0-18 Akkumulátor feszültség kisebb mint 18V

U-25.5 Akkumulátor feszültség 25.5V

ERR-01 A felszívófej leereszkedik, mielőtt a jármű tolatna

MEGHAJTÓ MOTOR HIBAJEL INFORMÁCIÓ

LED VILLANÁS KÓDOK PÉLDÁUL, ☐ ☐ ☐ ☐ azt jelenti a LED kétszer villan, majd pár másodperccel később a LED négyszer villan.

A LED normál működés közben folyamatosan világít.

LED VILLANÁS KÓDOK LEÍRÁS
1.1	Túlhevülés>92°,motor túlterhelés	túlterhelés
1.2	Gázpedál meghibásodás
1.3	Sebesség korlátozó potenciométer meghibásodás
1.4	Alacsony-feszültség meghibásodás
1.5	Túlfeszültség meghibásodás
2.1	Főkapcsoló vezérlő nyitási hiba
2.2	Főkapcsoló biztosíték
2.3	Főkapcsoló meghibásodás, hibás elektromos féktekercs
2.4	Főkapcsoló vezérlő zárási hiba
3.1	Gázpedál potenciométer meghibásodás
3.2	Fékaktiválás meghibásodása
3.4	Fekkioldás meghibásodása
3.5		HPD meghibásodás (gázpedál potenciométerének helytelen szabályozása)
4.1	Motor rövidzárlat
4.2	Helytelen motorfeszültség/rövidzárlat a motorban
4.3	EEPROM meghibásodás
4.4	Rövidzárlat a motorban/EEPROM hiba

Paraméterek

Modell	AS710R AS850R
Gép hossz/szélesség/magasság	1580*760*1230	1580*890*1230
Tisztavíz tartály kapacitás	120L	120L
Piszkosvíz tartály kapacitás	120L	120L
Hátsó kerekek átmérője	300MM 300MM
Kefe motor teljesítménye	2x300W	2x300W
Felszívó motor teljesítménye	500W	500W
Meghajtó motor teljesítménye	500W	500W
Max. haladási sebesség	6km/h	6km/h
Zajszint	69dB(A)	69dB(A)
Akkumulátorok hossza/szélessége/magassága	241*168*300	241*168*300
Akkumulátorok specifikációja	4x245AH(20hours)	4x245AH(20hours)
Munkakapacitás, akár	1800mm H2O 1800mm H2O
Tisztítási hatékonyság	4413sq.m/h 5130sq.m/h
Felszívófej szélessége	940MM 1060MM
Kefe átmérője	2x355MM 2x406MM
Kefe fordulatszáma	204rpm/min 204rpm/min
Töltő	24V 25A 24V 25A
Gép tömege	225KG 230KG
Gép tömcge (bruttó)	400KG 440KG
Karton méretei	1730*810*1410 1730*900*1410
USB töltő specifikációi	5V, 0.8A	5V, 0.8A
Emelkedő (max)	10%	10%

HIBAELHÁRÍTÁS

Hiba Lehetséges ok Megoldás
A gép nem működik, a LED képernyő (E1 ) nem kapcsol be	Az akkumulátor csatlakozó le van csatlakoztatva.	Csatlakoztassa.
	Az akkumulátorok teljesen lemerültek. Töltse fel az akkumulátorokat.
A gép nem működik, a jelzőfény ( E11 ) piros	Az akkumulátorok lemerültek. Töltse fel az akkumulátorokat.
A gép nem mozdul se előre, se hátra	A PCB vagy a kulcs tartó eltört.	Cserélje ki a PCB-t vagy a kulcs tartót.
	A vészleállító gomb (A15) nem old ki Kanyarodjon és oldja ki.
	Az ülés korlátozó kapcsoló nincs aktiválva.	Üljön a gép ülésére.
	A felszívógumi nem emelkedik fel tolatásnál, LED kijelző (E1) ERR-01-et mutat	Tolatás előtt emelje fel a gumitörlőt.
A kefe motor nem működik, a jelzőfény nem kapcsol be	A PCB vagy a kulcs tartó eltört.	Cscrélje ki a PCB-t vagy a kulcs tartót.
	A fedélzeti motor túl van terhelve.	Használjon kevésbé erős, a padló tisztításához alkalmas kefét, állítsa vissza a megszakítót.
	Idegen anyag akadályozza a kefét a forgásban.	Tisztítsa meg a kefe forgórészét.
A hajtó motor nem működik	Hiba jelző (E4) világít.	Hagyatkozzon a HIBA INFORMÁCIÓK-ra.
	A hajtó motor túl van terhelve.	Ellenőrizze a hajtómotort, állítsa vissza a megszakítót.
A felszívó motor nem működik	A piszkosvíz tartály tele van, az (E2) lámpa piros.	Ürítse ki a piszkosvíz tartályt.
	A felszívó motor túl van terhelve.	Ellenőrizze a vákuum motort, állítsa vissza a megszakítót.
	A PCB vagy a kulcs tartó eltört.	Cserélje ki a PCB-t vagy a kulcs tartót.
A koszos vízfelszívás nem kielégítő	A piszkosvíz tartály tele van, az (E2) lámpa piros.	Ürítse ki a piszkosvíz tartályt.
	A felszívócső nincs csatlakoztatva a felszívófejhez.	Csatlakoztassa!
	A felszívófej eltömödött. Tisztítsa meg vagy ellenőrizze.
	A felszívógumik koszosak, elhasználódtak, vagy sérültek.	Tisztítsa meg és ellenőrizze a felszívógumikat.
	A tartály fedele (A2) nem megfelelőcn van lezárva, vagy sérült a tömítés.	Zárja le a fedelet megfelelőcn, vagy cserélje ki a tömlót.
Az oldószer folyása nem kielégítő	A tisztavíz tartály szürője (D3) koszos. Tisztítsa ki a szürőt.
	Az oldószer üres, a lámpa (E10) piros. Töltsön be vizet.
	Víz kapcsoló (D2) “0”-t mutat. Nyissa ki a víz kapcsolót.
	Az oldószer koszos. Tisztítsa ki a piszkosvíz tartályt.
A felszívógumi nyomot hagy a padlón	Törmelék van a felszívógumi alatt. Távolítsa el a törmeléket.
	A felszívógumik elhasználódtak, vagy sérültek.	Cscrélje ki a gumikat.
A gép nem tud fékezni A meghajtó motor fék nem indul. A fék konzol beragadt.

MÃSURI DE SIGURANPÃ
