Typ	Szorowarka jezdna (jezdna maszyna do szorowania)
Model	Viper AS710R
Wymiary (Dł × Szer × Wys)	1580 × 760 × 1230 mm
Masa netto	225 kg
Masa brutto	400 kg
Akumulatory	4 × 245 Ah (20 h), 24 V
Ładowarka	24 V, 25 A
Silnik szczotki	2 × 300 W
Silnik ssący	500 W
Silnik napędowy	500 W
Prędkość maksymalna	6 km/h
Pojemność zbiornika roztworu	120 L
Pojemność zbiornika odzysku	120 L
Szerokość robocza (szczotki)	2 × 355 mm (średnica)
Szerokość listwy zgarniającej	940 mm
Wydajność	4413 m²/h
Poziom hałasu	69 dB(A)
Maksymalne nachylenie	10 %
Port USB	5 V, 0,8 A
Bezpieczeństwo	Wyłącznik awaryjny (przycisk A15), wyłącznik siedzenia, zabezpieczenia przed przeciążeniem silnika
Konserwacja	Codzienne czyszczenie listwy zgarniającej, szczotek, filtrów; smarowanie po 8 h; kontrola ostrzy listwy zgarniającej
Akcesoria w zestawie	Instrukcja obsługi, ładowarka akumulatora, kable, listwa zgarniająca, 2 szczotki, uchwyt szczotki

Często zadawane pytania - Viper AS710 NILFISK

Jak ładować akumulatory w Viper AS710?

Aby naładować akumulatory, wyłącz maszynę wyłącznikiem kluczykowym (E5). Podłącz zatwierdzoną ładowarkę do uziemionego gniazdka ściennego. Otwórz przezroczystą pokrywę i podłącz kabel ładujący do gniazda zasilania maszyny (F1). Ładowarka uruchomi się automatycznie. Wskaźnik ładowania (F2) zmieni kolor na zielony po zakończeniu ładowania. Najpierw odłącz ładowarkę od gniazdka ściennego, a następnie od maszyny. Ładuj w dobrze wentylowanym pomieszczeniu i nie dopuść do całkowitego rozładowania akumulatorów.

Jak wymienić szczotki?

Upewnij się, że maszyna jest wyłączona (E5). Podnieś głowicę szczotki (A7) naciskając przód pedału (A10). Umieść nową szczotkę pod piastami silnika napędowego. Opuść głowicę szczotki naciskając tył pedału (A10). Usiądź na maszynie i włącz przełącznik szczotki (E3). Lekko naciśnij pedał kierowcy (C6), aby szczotki zamontowały się automatycznie. Jeśli montaż się nie uda, wyłącz przełącznik i ponownie wyreguluj położenie.

Jak wyregulować listwę zgarniającą?

Wyłącz maszynę (E5). Obróć dźwignię podnoszenia listwy zgarniającej (C5), aby opuścić uchwyt. Poluzuj dwa pokrętła (B2) i wsuń listwę w szczeliny z tyłu uchwytu. Dokręć pokrętła. Przykręć wąż ssący (B3) do rurki zanurzeniowej listwy. Wyreguluj nakrętkę (B1), aby uzyskać optymalne ssanie. Sprawdź, czy ostrza są czyste i w dobrym stanie.

Co oznacza kod ERR-01 na wyświetlaczu LED?

Kod ERR-01 oznacza, że listwa zgarniająca jest opuszczona podczas jazdy wstecz. Aby rozwiązać problem, podnieś listwę przed zmianą kierunku jazdy. Kod pojawia się, gdy operator nie podniesie listwy przed cofaniem. Podnieś listwę ręcznie lub za pomocą dźwigni (C5), aby usunąć błąd.

Jaką konserwację tygodniową należy wykonać?

Co tydzień czyść listwę zgarniającą, szczotki/pady, zbiornik odzysku i kratkę ssącą z pływakiem. Sprawdź stan uszczelek pokrywy. Sprawdź i w razie potrzeby wymień ostrza listwy zgarniającej. Wyczyść filtr odzysku i filtr węża roztworu. Sprawdź dokręcenie śrub i nakrętek (po pierwszych 8 godzinach). Nasmaruj części obrotowe.

Jak opróżnić zbiornik odzysku?

Aby opróżnić zbiornik odzysku, wyjmij korek z węża spustowego (C1) znajdującego się z tyłu maszyny. Pozwól, aby brudna woda wypłynęła. Po każdym użyciu opróżnij również zbiornik roztworu, odkręcając korek spustowy (D1). Upewnij się, że zbiornik odzysku jest pusty przed obracaniem lub przesuwaniem.

Co zrobić, jeśli silnik napędowy nie działa?

Jeśli silnik napędowy nie działa, najpierw sprawdź, czy świeci się lampka błędu (E4). Jeśli tak, sprawdź kody migania diody LED (tabela w instrukcji). Na przykład 1.1 oznacza przegrzanie lub przeciążenie. Pozwól silnikowi ostygnąć i zresetuj wyłącznik nadprądowy. Sprawdź również akumulator, wyłącznik siedzenia i przycisk zatrzymania awaryjnego. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym centrum serwisowym.

Czy mogę używać detergentów w roztworze?

Tak, możesz używać detergentów, ale tylko niskopieniących, niepalnych i przeznaczonych do samojezdnych szorowarek. Nie przekraczaj temperatury wody 40 °C. Napełnij zbiornik roztworu (A4) przez wąż pod siedzeniem (C4), pozostawiając około 5 cm wolnej przestrzeni. Unikaj agresywnych detergentów, które mogą uszkodzić elementy.

Jak przechowywać maszynę, jeśli nie jest używana przez ponad 30 dni?

Jeśli maszyna nie jest używana przez ponad 30 dni, najpierw wykonaj codzienną konserwację (czyszczenie listwy zgarniającej, szczotek, zbiorników). Podnieś szczotkę i listwę zgarniającą. Przechowuj w czystym, suchym miejscu, bez nachylenia. Jeśli przechowywanie odbywa się w miejscu zagrożonym mrozem, całkowicie opróżnij wszystkie płyny ze zbiorników, aby uniknąć uszkodzeń spowodowanych mrozem (gwarancja nie obejmuje uszkodzeń mrozowych). Naładuj akumulatory przed przechowywaniem.

Jaka jest procedura wymiany ostrzy listwy zgarniającej?

Odkręć pokrętło (B2), aby zdjąć listwę. Odkręć lewe i prawe pokrętło, aby zwolnić przedni element zaciskowy i wymienić przednie ostrze. Odblokuj zatrzaski (B4), aby zdjąć tylny element zaciskowy i wymienić tylne ostrze. Zamontuj nowe ostrza w odwrotnej kolejności. Zamontuj listwę i dokręć pokrętło (B2). Sprawdź, czy ostrza są czyste i nienaruszone, aby uzyskać optymalną wydajność.

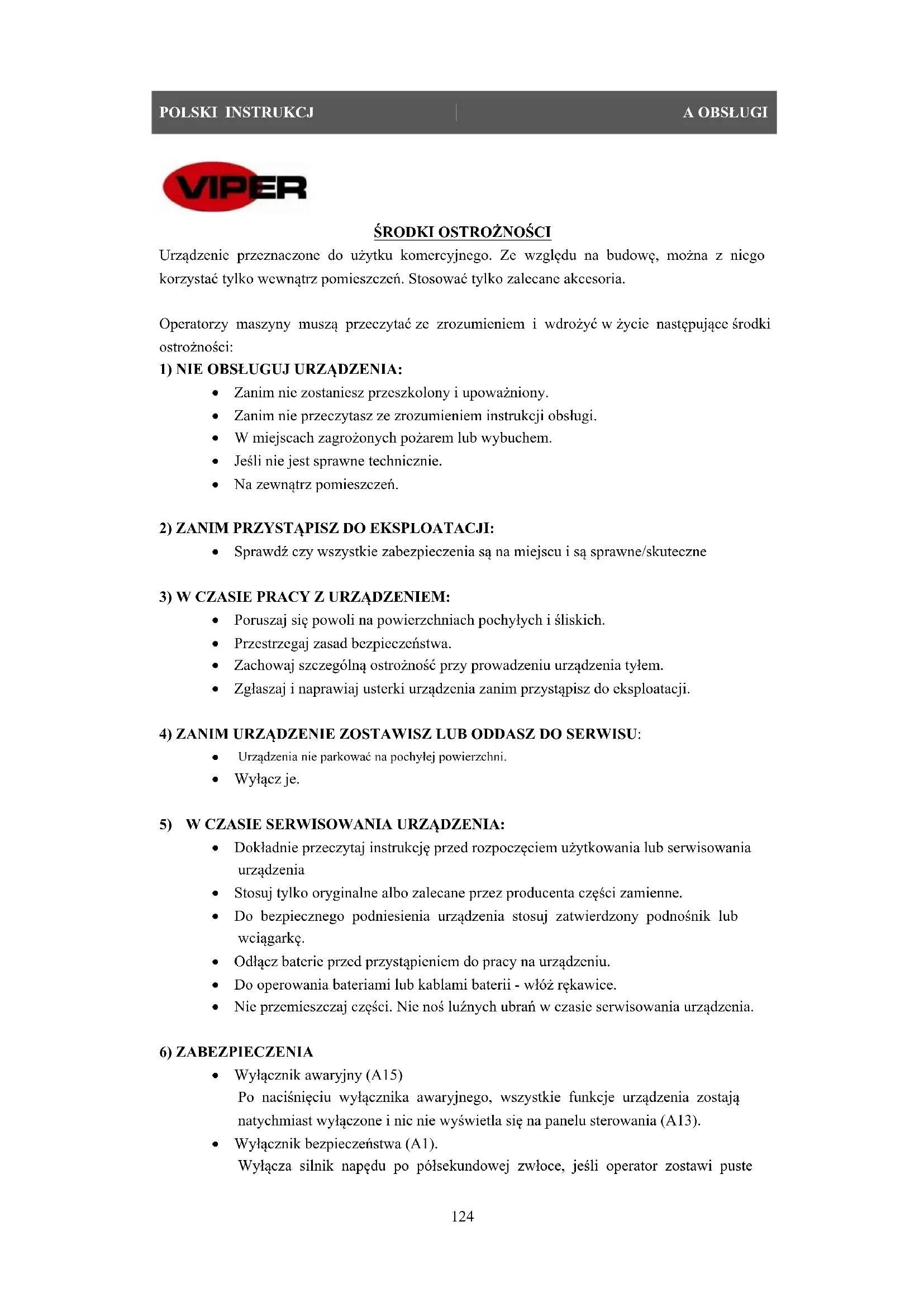

INSTRUKCJA OBSŁUGI Viper AS710 NILFISK

My, Nilfisk Niniejszym oświadczamy z pełną odpowiedzialnością, że wyżej wymieniony produkt jest zgodny z następującymi dyrektywami i normami..

Urządzenie przeznaczone do użytku komercyjnego. Ze względu na budowę, można z niego korzystać tylko wewnątrz pomieszczeń. Stosować tylko zalecane akcesoria.

Operatorzy maszyny muszą przeczytać ze zrozumieniem i wdrożyć w życie następujące środki ostrożności:

1) NIE OBSŁUGUJ URZĄDZENIA:

• Zanim nie zostaniesz przeszkolony i upoważniony.
• Zanim nie przeczytasz ze zrozumieniem instrukcji obsługi.
  • W miejscach zagrożonych pożarem lub wybuchem.
• Jeśli nie jest sprawne technicznie.
• Na zewnątrz pomieszczeń.

2) ZANIM PRZYSTAPISZ DO EKSPLOATACJI:

- Sprawdź czy wszystkie zabezpieczenia są na miejscu i są sprawne/skuteczne

3) W CZASIE PRACY Z URZĄDZENIEM:

• Poruszaj się powoli na powierzchniach pochyłych i śliskich.
• Przestrzegaj zasad bezpieczeństwa.
• Zachowaj szczególną ostrożność przy prowadzeniu urządzenia tyłem.
• Zgłaszaj i naprawiaj usterki urządzenia zanim przystąpisz do eksploatacji.

4) ZANIM URZĄDZENIE ZOSTAWISZ LUB ODDASZ DO SERWISU:

• Urządzenia nie parkować na pochylej powierzchni.
• Wyłącz je.

5) W CZASIE SERWISOWANIA URZĄDZENIA:

• Dokładnie przeczytaj instrukcję przed rozpoczęciem użytkowania lub serwisowania urządzenia
• Stosuj tylko oryginalne albo zalecane przez producenta części zamienne.
• Do bezpiecznego podniesienia urządzenia stosuj zatwierdzony podnośnik lub wciągarkę.
• Odłącz baterie przed przystąpieniem do pracy na urządzeniu.
• Do operowania bateriami lub kablami baterii - włóż rękawice.
• Nie przemieszczaj części. Nie noś luźnych ubrań w czasie serwisowania urządzenia.

6) ZABEZPIECZENIA

• Wyłącznik awaryjny (A15)
Po naciśnięciu wyłącznika awaryjnego, wszystkie funkcje urządzenia zostają natychmiast wyłączone i nic nie wyświetla się na panelu sterowania (A13).
- Wyłącznik bezpieczeństwa (A1).
Wyłącza silnik napędu po półsekundowej zwłoce, jeśli operator zostawi puste

siedzisko w trakcie obsługi lub ruchu. Na ekranie LED wyświetla się napis STOP.

Baterie wydzielają wodór. Wodór może się przyczynić do wybuchu lub pożaru. Chroń je przed iskrami i nieosłoniętymi źródłami ognia! Zaleca się, aby przed ładowaniem użyć przycisku (C2) w celu odchylenia zbiornika odzysku wody.

Materiały palne mogą spowodować pożar albo wybuch. Nie stosuj materiałów palnych w zbiornikach.

Materiały palne albo reaktywne metale mogą spowodować pożar albo wybuch. Nie podnosić rękoma.

OSTRZEŻENIE Wskazuje na potencjalne ryzyko doznania obrażeń ciała lub wystąpienia śmiertelnie niebezpiecznej sytuacji zagrażającej operatorowi.

INFORMACJA Wskazuje na informację dotyczącą jakiejś ważnej lub użytecznej funkcji.

USTAWIENIE I INSTALACJA URZĄDZENIA

ROZPAKOWANIE URZĄDZENIA

Sprawdź czy karton nie jest uszkodzony. Ewentualne uszkodzenia od razu zgłoś przewoźnikowi. Sprawdź czy opakowanie zawiera:

1. Urządzenie
2. Zespół ściągaczki
3. Szczotkę (x2)
4. Instrukcję obsługi
5. Ładowarkę do baterii (o ile jest)
6. Baterie (x4) (o ile sa)
7. Przewód do połączenia baterii z ładowarką (o ile jest)
8. Lampa ostrzegawcza (o ile jest)
9. Wspornik zderzaka (o ile jest)

PODŁĄCZENIE BATERII:

1. Wyłącz przeł ącznik kluczykowy (E5).
2. Odchyl siedzisko (A1), naciśnij blokadę (C2) i odchyl zbiornik odzysku wody (A3). Jeśli w urządzeniu nie ma baterii. Zamontować baterie odpowiednie do konkretnych wymagań. Po wybraniu baterii, wybrać tryb mokry lub żelowy, czyli WET albo GEL, przełącznikiem dwustabilnym znajdującym się z tyłu panelu sterowniczego (zob. rysunek poniżej).

1. Ostrożnie umieścić cztery baterie w komorze, zgodnie z rysunkiem poniżej. Z przodu tych baterii umieścić wspornik.

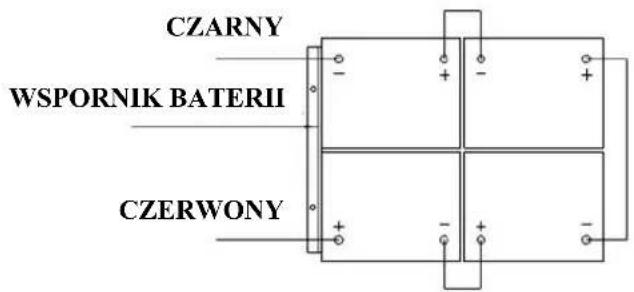

2. Przewody baterii podłączyć do biegunów w kolejności pokazanej na rysunku.

CZARNY WSPORNIK BATERII CZERWONY

1. Połączeni a przewodów zabezpieczyć powłoką antykorozyjną np. poprzez spryskanie środkiem zabezpieczającym.

2. Przykryć zbiornik odzysku i siedzenie.

Sprawdź czy zbiornik odzysku wody jest pusty.

Nie wrzucaj baterii do komory. Nie kładź metalowych przedmiotów na bateriach.

Przy demontażu lub instalacji baterii, nigdy nie łącz + z+ albo - z-, a w przypadku pojedynczej baterii + z-.

USTAWIENIA MASZYNY DO PRACY

KONTROLA WSTEPNA

1. Zamieć lub przetrzyj na sucho powierzchnię przeznaczoną do mycia.

2. Sprawdź na wskaźniku naładowania baterii, czy baterie są w pełni naładowane. (zob. ŁADOWANIE BATERII)

3. Sprawdź czy prawidłowo zainstalowano szczotkę / trzymak pad.
4. Sprawdź czy prawidłowo zainstalowano ściągaczkę.
5. Sprawdź czy koło napędowe (A9) jest sprawne.
6. Zbiornik odzysku ma być pusty. Jeśli tak nie jest, to go opróżnij.
7. Kontrolka wody w zbiorniku na roztwór (E10) ma być wyłączona. Jeśli tak nie jest, to napełnij zbiornik (A4) woda.
8. Sprawdź czy zawór wody (D2) nie pokazuje “0”.

INSTALACJA TRZYMAKA PAD LUB SZCZOTKI

1. Sprawdź czy urządzenie j est na pewno wyłączone (E5).
2. Podnieś głowicę szczotki (A7) z nad podłogi przez nadepnięcie przedniej części pedału (A10), który znajduje się po lewej stronie urządzenia.
3. Ustaw szczotki (A8) pod napędami.
4. Opuść głowicę szczotki (A7) przez nadepnięcie tylnej części pedału (A10). Siedząc na urządzeniu, włącz przełącznik szczotek (E3). Lekko naciśnij pedał jazdy (C6), a wtedy szczotki samoczynnie zaskoczą. Jeśli instalacja nie uda się za pierwszym razem, to wyłącz przełącznik szczotek (E3) i ustal odpowiednie położenie, aby zainstalować szczotki.

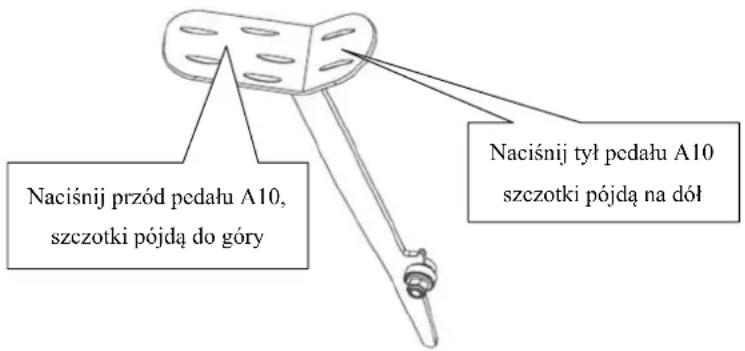

Naciśnij przód pedału A10, szczotki pójdą do góry Naciśnij tył pedału A10 szczotki pójdą na dół

1. Nakrętką (A6) ustawić powierzchnię pracy szczotek.

Nie pracuj dopóki idealnie nie zainstalujesz szczotek/chwytaka pad.

Przy myciu lub wymianie szczotek, powinno się podnieść głowicę szczotki i szybko obrócić w kierunku przeciwnym do „roboczego”. Szczotki obracają się przeciwnie do siebie.

INSTALACJA I REGULACJA ŚCIĄGACZKI

1. Sprawdź czy urządzenie jest na pewno wyłączone (E5).
2. Obróć dźwignię do podnoszenia ściągaczki (C5) tak, by oprzeć wspornik ściągaczki (A5) na podłodze.
3. Poluzować nakrętki (B2) na ściągaczce i wsunąć ściągaczkę do szczelin w tyle wspornika.

4. Dokręcić nakrętki B2).

5. Zamocować wąż ssawy (B3) na przewodzie zbierającym ściągaczki

6. Nakrętką (B1) ustawić poziom zasysania.

NAPEŁNIANIE ZBIÓRNIKA NA ROZTWÓR

1. Do napełnienia zbi ornika wodą można wykorzystać otwór znajdujący się pod siedziskiem (C4).
2. Nie przepelnij zbiornika. Zostaw co najmniej dwa cale wolnego miejsca od otworu zbiornika.
3. Temperatura wody nie powinna przekraczać 40°C.

Stosuj detergenty przeznaczone do trakcyjnych urządzeń szorujących – niskopieniące i niepalne.

Za każdym razem, kiedy trzeba napełnić zbiornik, najpierw opróżnij i umyj zbiornik odzysku wody, przez usunięcie korka w wężyku spustowym (C1). Po każdym użyciu urządzenia, wykręć korek spustowy (D1) aby opróżnić zbiornik na roztwór.

SPRAWDZENIE PEDALU JAZDY

1. Usiądź na siedzisku ( A1) w urządzeniu.
2. Włącz przełącznik kluczykowy (E5).
3. Lekko naciśnij pedał jazdy (C6) a następnie puść, sprawdzając ruch i zatrzymanie urządzenia.
4. Dla bezpieczeństwa, przy pierwszym użyciu urządzenia, sprawdź działanie wyłącznika awaryjnego (A15), który natychmiast wyłącza urządzenie. Aby zwolnić ten przycisk, trzeba go przekręcić.
5. Jeśli świeci się kontrolka błędu napędu (E4), to musisz zachować większą uwagę (zob. INFORMACJE O BŁĘDACH)

Nachylenie w kierunku jazdy nie powinno przekraczać (10) %.

Hamulec silnika napędowego jest aktywny w czasie normalnej pracy urządzenia, tzn. że wspornik hamulca znajduje się blisko korpusu silnika. Kiedy urządzenie jest pakowane/rozpakowywane, albo przy wystąpieniu błędu czy w innych specjalnych sytuacjach, wspornik hamulca jest wyciągnięty. W tej sytuacji użyj klinów hamujących, by móc przemieszczać urządzenie pchając je ręką.

EKSPLOATACJA MASZYNY

Urządzenie wolno obsługiwać tylko po przejściu szkolenia zawodowego. Urządzenie uruchomić dopiero po przeczytaniu ze zrozumieniem tej instrukcji.

1. Aby móc obsługiwać urządzenie, musisz siedzieć na siedzisku.
2. Opuść ściągaczkę na podłogę.

Przed ruchem maszyny wstecz, trzeba zawsze podnieść ściągaczkę, w przeciwnym wypadku urządzenie zatrzyma się, a na ekranie LED wyświetl się napis ERR-01.

1. Opuść głowicę szczotki na podłogę.

Przed podniesieniem szczotki wyłącz silnik szczotki, żeby zapobiec wyrzutowi wody. Przed jazdą urządzenia wstecz, podnieś szczotkę. Nie szoruj podłogi szczotkami w tym samym miejscu przez dłuższy czas, bo może to zniszczyć podłogę.

1. Włącz przełącznik kluczykowy (E5).
2. Włącz przełącznik silnika szczotka (E3).
3. Wolno naciśnij pedał jazdy (C6) i obróć kierownicę (A14) do przodu. Szybkość można kontrolować pokrętłem (E6) – obrót w lewo zmniejsza prędkość, a w prawo – zwiększa. Aby cofnąć – naciśnij przełącznik (E7).
4. Ustaw przepływ roztworu zaworem regulacji roztworu/wody (D5)
5. Po włączeniu przełącznika kluczykowego (E5), możesz ładować komórkę przez ładowarkę USB (A11).
6. Klakson (E9), który służy do ostrzegania osób.

Jeśli kontrolka stanu naładowania baterii będzie migała na czerwono, to należy przerwać eksploatację maszyny, w przeciwnym wypadku uszkodzeniu ulegną baterie albo urządzenie. Doładować baterie.

Systematycznie kontrolować przezroczysty przewód (C7). Kiedy zbiornik zrobi się pusty, wyłącz przełącznik szczotki, przełącznik roztworu i unieś głowicę szczotki. Opuść ściągaczkę w dół i kontynuuj odciąganie aż do zebrania całej brudnej wody.

Systematycznie oglądaj filtr (D3) i czyść go, po odkręceniu przezroczystej osłony.

Jeśli ściągaczka zostawia smugi na podłodze, to unieś ją nad podłogą i przetrzyj pióra wilgotną szmatą, ruchem w dół.

Nie robić tego palcami, także palcami nie usuwaj resztek z piór, bo grozi to zranieniem.

Silniki obydwu szczotek silnik ssawy silnik napędu obwód sterowania są wyposażone w zabezpieczenie przeciążeniowe (F3). Jeśli ten wyłącznik zadziała, to nie da się go od razu zresetować. Najpierw trzeba znaleźć przyczynę zadziałania zabezpieczenia, następnie odczekać aż silnik wystygnie i dopiero wtedy można zresetować wyłącznik.

ŁADOWANIE BATERII

Do ładowania baterii prosimy stosować zatwierdzone ładowarki, jeśli na urządzeniu nie ma wbudowanej ładowarki.

Dla optymalnego funkcjonowania urządzenia, baterie powinny być stale naładowane. Nie pozostawiać ich na długo nienaładowanych.

W trakcie ładowania, przezroczysta pokrywa komory z bateriami ma być otwarta. Baterie ładować wtedy, kiedy świeci się czerwona kontrolka (E11).

1. Ładować w miejscu z dobrą wentylacją.
2. Włącz urządzenie (E5).
3. Podłącz (zatwierdzony) kabel do gniazdka ściennego z uziemieniem. Podnieś przezroczystą pokrywę i włóż kabel ładowarki do gniazdka na urządzeniu (F1).
4. Ładowarka automatycznie rozpocznie ładowanie baterii.
5. Sprawdź czy poziom naładowania baterii jest pełny. Kontrolka ładowania (F2) świeci się na zielono.
6. Po zakończeniu ładowania, najpierw wyjmij wtyczkę ładowarki z gniazdka w ścianie, a następnie rozłącz ładowarkę od urządzenia.
7. Schowaj kabel ładowarki do schowka (C3).

Sprawdź połączenia baterii pod kątem zużycia i uszkodzeń. W razie potrzeby wymień.

Nie używać urządzenia, w trakcie jego ładowania.

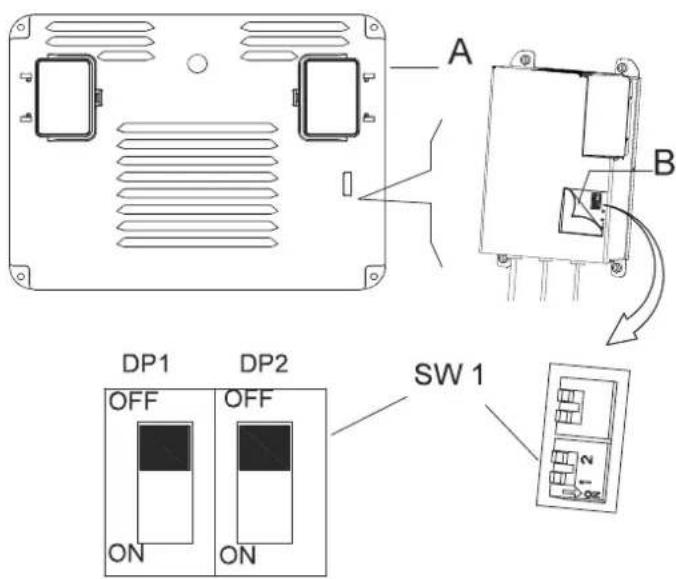

Konfiguracja krzywej ładowania akumulatora (SPE)

Nie ustawiać ładowarki bez profesjonalnego przeszkolenia

1. Wyłączyć maszynę i wymontować z niej pokrywę układu sterującego (A). Następnie podważyć i otworzyć etykietę na pokrywie ładowarki (B). W ładowarce znajdują się 2 zestawy mikroprzełączników (SW1 i SW2).
2. Tylko zestaw SW1 (po lewej stronie) wpływa na wybór krzywej ładowania zgodnie z poniższą tabelą. (SW2: WYŁ)

A B DP1 DP2 SW 1 OFF OFF ON ON

Ustawienie rodzaju baterii na ładowarce.

Ustawianie ładowarki wymaga szkolenia zawodowego.

PRZEŁĄCZNIK:SW1(TYLKO DLA)

DP1 DP2 KRZYWA LADOWANIA

WŁ WYŁ IUIa-ACD dla baterii kwasowych (mokrych)

WYŁ WYŁ IUIa-GEL dla baterii żelowych Exide-Sonnenschein

WYŁ WŁ IUU0-GEL dla baterii HAZE Gel oraz AGM innych producentów

WŁ WŁ IUIUa-AGM dla baterii Discover AGM

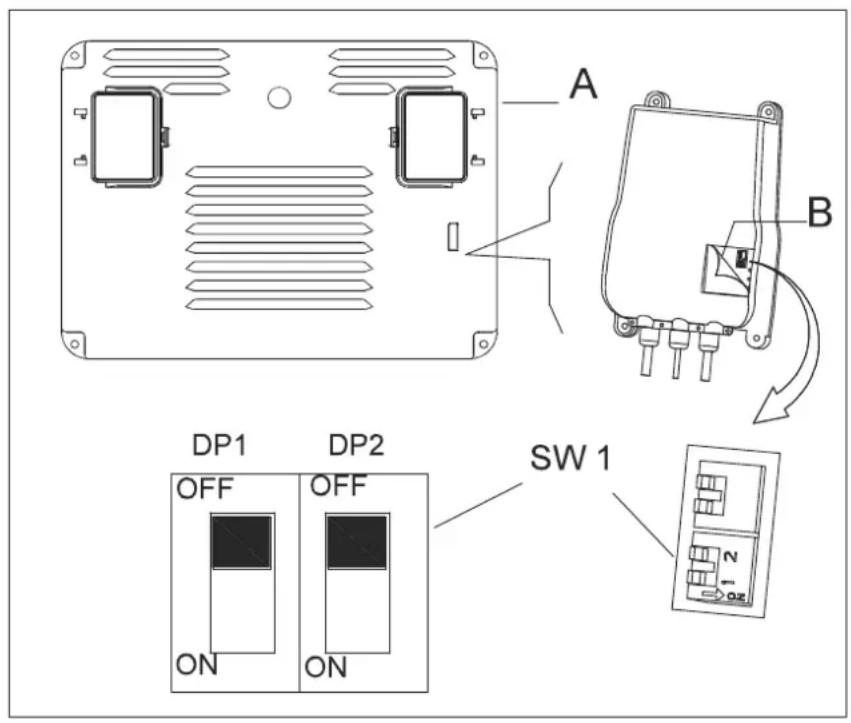

Konfiguracja krzywej ładowania akumulatora (Powerfirst)

Nie ustawiać ładowarki bez profesjonalnego przeszkolenia

1. Wyłączyć maszynę i wymontować z niej pokrywę układu sterującego (A). Następnie podważzyć i otworzyć etykietę na pokrywie ładowarki (B). W ładowarce znajdują się 2 zestawy mikroprzełączników (SW1 i SW2).
2. Tylko zestaw SW1 (po lewej stronic) wpływa na wybór krzywej ładowania zgodnie z poniższą tabelą. (SW2: WYL)

A B DP1 DP2 SW 1 OFF OFF ON ON

Ustawienie rodzaju baterii na ładowarce.

Ustawianie ładowarki wymaga szkolenia zawodowego.

PRZEŁĄCZNIK:SW1(TYLKO DLA)

DP1 DP2 KRZYWA LADOWANIA
WŁ WYŁ	IUIa-ACD dla baterii Flooded/Wet traction
WYŁ WYŁ	IUIa dla baterii żelowych Exide-Sonnenschcin
WYŁ WŁ IUUa dla baterii Fullriver AGM (domyślne)
WŁ WŁ	IUIa dla baterii Discover AGM

PRZECHOWANIE URZĄDZENIA

Jeśli urządzenie nie będzie eksploatowane przez ponad 30 dni, to wykonaj co następuje:

1. Wykonaj procedury jak po każdym użyciu. (zob.: rozdział Konserwacja
2. Unieś szczotkę i ściągaczkę.
3. Urządzenie przechowuj w czystym, suchym i niepochyłym miejscu. Jeśli miejsce przechowania narażone jest na działanie mrozu, to wcześniej opróżnij urządzenie z wszelkich płynów. Wszelkie szkody powstały w efekcie zamarznięcia unieważniają gwarancję.

KONSERWACJA

Konserwacje wykonuje się na wyłączonym urządzeniu oraz przy rozłączonym kablu ładowania baterii.

Wszelkie konserwacje może prowadzić tylko wykwalifikowany personel albo serwisanci z autoryzowanego punktu serwisowego. W niniejszym podręczniku opisano tylko najczęściej przeprowadzane czynności konserwacyjne. W sprawie dodatkowych konserwacji, skontaktuj się z lokalnym punktem serwisowym.

HARMONOGRAM PRZEGLĄDÓW

Procedura Po każdym użyciu Co tydzień Co 6 miesięcy Co rok
Ładowanie baterii
Czyszczenie ściągaczki
Czyszczenie szczotek/pad
Czyszczenie siatki zbiornika/ssawy i kontrola uszczelki pokrywy
Kontrola i wymiana piór ściągaczki
Czyszczenie filtra zbiornika odzysku wody
Czyszczenie filtra roztworu myjącego
Kontrola dokręcenia śrub i nakrętek			(1)
Smarowanie części obrotowych			(1)
Kontrola lub wymiana szczotki węglowej silnika szczotki/uchwytu pad				(2)
Kontrola lub wymiana szczotki węglowej silnika ssawy				(2)
Kontrola lub wymiana silnika napędu. (2)

(1) Oraz po pierwszych 8 godzinach roboczych.
(2) Tę konserwację może prowadzić tylko personel z autoryzowanego punktu serwisowego.

CZYSZCZENIE ŚCIĄGACZKI I WYMIANA PIÓR

Aby urządzenie działało optymalnie, pióra ściągaczki muszą być czyste, suche i niezniszczone. Uszkodzone wymienić.

1. Odkręć nakrętkę (B2) w celu zdjęcia ściągaczki.
2. Odkręć lewą i prawą nakrętkę, aby poluzować przednią obejmę (albo uchwyt), wymień przednie pióro.
3. Rozłącz elementy ustalające (B4) i zdejmij tylną obejmę i wymień tylne pióro.
4. Zamontuj pióra w odwrotnej kolejności.
5. Zamontuj ściągaczkę aby móc zakręcić nakrętkę (B2).

INFORMACJE Z WYŚWIETLACZA LED

STOP Urządzenie nie porusza się, szczotki nie działają, może działać silnik ssawy

00012.3 Całkowity czas użycia pedału jazdy wynosi 12,3 godz.

L0-18 Niskie napięcie baterii 18 V

U-25.5 Napięcie baterii wynosi 25,5 V

ERR-01 Opuszczona ściągaczka przy ruchu urządzenia wstecz

INFORMACJE PRZEKAZYWANE PRZEZ KONTROLKE BŁEDU SILNIKA NAPEDU

PRZYKŁADOWY KOD MIGANIA DIOD ☐ ☐ ☐ ☐ ☐ oznacza mrugnięcie diod 2 razy, a po krótkiej chwili jeszcze 4 razy.

W normalnym trybie działania, diody LED zawsze się świecą.

KOD MIGANIA DIOD OPIS
1.1	Przegrzanie >92°, przeciążenie silnika
1.2	Awaria przyspieszenia
1.3	Usterka potencjometru regulacji prędkości
1.4	Zbyt niskie napięcie
1.5	Zbyt wysokie napięcie
2.1	Usterka otwierania głównego stycznika siłownika
2.2	Sczepienie głównego stycznika
2.3	Usterka głównego stycznika , wada cewki hamulca
2.4	Usterka zamykania głównego stycznika siłownika
3.1	Awaria potencjometru przyspieszenia
3.2	Usterka włączenia hamulca
3.4	Usterka wyłączenia hamulca
3.5
4.1	Zwarcie silnika
4.2	Nieprawidłowe napięcie silnika/zwarcie w silniku
4.3	Awaria EEPROM
4.4	Zwarcie w silniku/błąd EEPROM

Parametry

Model	AS710R AS850R
Długość/szer./wys. urządzenia	1580*760*1230 1580*890*1230
Pojemność zbiornika na roztwór	120L 120L
Pojemność zbiornika odzysku wody	120L 120L
Średnica tylnego koła	300MM 300MM
Moc silnika szczotki	2x300W 2x300W
Moc silnika ssawy	500W 500W
Moc silnika napędu	500W 500W
Maksymalna prędkość urządzenia	6km/h 6km/h
Poziom hałasu	69dB(A) 69dB(A)
Długość/szer./wys. baterii	241*168*300	241*168*300
Wymiary baterii	4x245AH(20hours)	4x245AH(20hours)
Wydajność robocza do	1800mm H2O 1800mm H2O
Wydajność czyszczenia	4413sq.m/h 5130sq.m/h
Szerokość ściągaczki	940MM 1060MM
Średnica szczotki	2x355MM 2x406MM
Szybkość obrotowa szczotki	204rpm/min 204rpm/min
Ładowarka	24V 25A 24V 25A
Ciężar urządzenia	225KG 230KG
Ciężar (brutto) urządzenia	400KG 440KG
Wymiary kartonu	1730*810*1410	1730*900*1410
Specyfikacja ładowarki USB	5V, 0.8A	5V, 0.8A
Nachylenie	10%	10%

USUWANIE USTEREK

Usterka Prawdopodobna przyczyna Środek zaradczy
Urządzenie nie działa, wyświetlacz LED nie włącza się	Łącznik baterii niepodłączony	Podłącz
	Baterie się rozładowały	Naładuj baterie
Urządzenie nie działa, kontrolka (E11) świeci się na czerwono	Baterie się rozładowały	Naładuj baterie
Urządzenie nie jedzie do przodu ani wstecz	Płyta obwodu drukowanego lub płytka główna jest uszkodzona.	Wymień płytę obwodu drukowanego lub płytkę główną.
	Wyłącznik awaryjny (A15) nie został zwolniony	Przekręć i zwolnij
	Wyłącznik krańcowy siedziska nie został uaktywniony.	Usiądź na siedzisku w urządzeniu
	Przy cofaniu nie podniesiono ściągaczki, wyświetlacz LED (E1) pokazuje napis ERR-01	Przed cofaniem, podnieść ściągaczkę
Silnik szczotki nie działa, kontrolka szczotki nie świeci się	Płyta obwodu drukowanego lub płytka główna jest uszkodzona.	Wymień płytę obwodu drukowanego lub płytkę główną.
	Przeciążony silnik	Szoruj łagodniej, odpowiednio do czyszczonej podłogi, zresectuj wyłącznik
	Ciała obce hamują obracanie się szczotki	Oczyść piastę szczotki
Silnik napędu nie działa	Kontrolka błędu (E4) świeci się	Zob. INFORMACJE O BŁĘDACH
	Silnik napędu jest przeciążony	Sprawdzić silnik napędu, zresetować wyłącznik
Silnik ssawy nie działa	Zbiornik odzysku jest pełny, kontrolka (E2) świeci się na czerwono	Opróżnij zbiornik odzysku
	Przeciążony silnik ssawy	Sprawdzić silnik ssawy, zresetować wyłącznik
	Płyta obwodu drukowanego lub płytka główna jest uszkodzona.	Wymień płytę obwodu drukowanego lub płytkę główną.
Odciąganie brudnej wody jest niewystarczające	Zbiornik odzysku jest pełny, kontrolka (E2) świeci się na czerwono	Opróżnij zbiornik odzysku
	Wąż jest odłączony od ściągaczki.	Podłącz
	Zespół ssawy jest zatkany	Wyczyść lub sprawdź
	Ściągaczka jest brudna, albo pióra ściągaczki są zużyte lub uszkodzone	Oczyść i sprawdź ściągaczkę
	Pokrywa zbiornika (A2) jest niedomknięta albo uszczelka jest uszkodzona	Domknij pokrywę albo wymień uszczelkę
Przepływ roztworu myjącego jest niewystarczający	Filtr roztworu (D3) jest zanieczyszczony	Wyczyść filtr
	Zbiornik odzysku jest pusty, kontrolka (E10) świeci się na czerwono	Napełnij wodą
	Zawór wody (D2) pokazuje “0”	Otwórz zawór wody
	Roztwór jest zanieczyszczony	Wyczyść roztwór
Ściągaczka zostawia ślady na podłodze	Pod piórami ściągaczki są śmieci	Usuń śmieci
	Pióra ściągaczki są zużyte, poszarpanc lub rozdarte	Wymień pióra
Urządzenie nie hamuje	Nie uruchamiaj hamulca silnika napędu	Wspornik hamulca jest zablokowany

BIZTONSÁGI ÓVINTÉZKEDÉSEK

BEZPEČNOSTNÉ OPATRENIA
