Tyyppi	Ajettava lattiankuivain (ride-on floor scrubber)
Malli	Viper AS710R
Mitat (P × L × K)	1580 × 760 × 1230 mm
Nettopaino	225 kg
Bruttopaino	400 kg
Akut	4 × 245 Ah (20 h), 24 V
Laturi	24 V, 25 A
Harjamoottori	2 × 300 W
Imumoottori	500 W
Käyttömoottori	500 W
Maksiminopeus	6 km/h
Liuossäiliön tilavuus	120 L
Keräyssäiliön tilavuus	120 L
Työleveys (harjat)	2 × 355 mm (halkaisija)
Kaapimen leveys	940 mm
Tuottavuus	4413 m²/h
Melutaso	69 dB(A)
Maksimikaltevuus	10 %
USB-portti	5 V, 0,8 A
Turvallisuus	Hätäpysäytys (painike A15), istuinkytkin, moottorin ylikuormitussuojat
Huolto	Kaapimen, harjojen ja suodattimien päivittäinen puhdistus; voitelu 8 tunnin jälkeen; kaapimen terien tarkistus
Mukana tulevat lisävarusteet	Käyttöohje, akkulaturi, kaapelit, kaavin, 2 harjaa, harjapidike

Usein kysytyt kysymykset - Viper AS710 NILFISK

Kuinka ladataan Viper AS710 -koneen akut?

Sammuta kone avainkytkimestä (E5). Kytke hyväksytty laturi maadoitettuun pistorasiaan. Avaa läpinäkyvä kansi ja liitä latauskaapeli koneen virtaliitäntään (F1). Laturi käynnistyy automaattisesti. Latauksen merkkivalo (F2) muuttuu vihreäksi, kun lataus on valmis. Irrota ensin laturi pistorasiasta, sitten koneesta. Lataa hyvin tuuletetussa tilassa äläkä anna akkujen tyhjentyä täysin.

Kuinka harjat vaihdetaan?

Varmista, että kone on sammutettu (E5). Nosta harjapää (A7) painamalla polkimen (A10) etuosaa. Aseta uusi harja käyttömoottorin navan alle. Laske harjapää painamalla polkimen (A10) takaosaa. Istu koneeseen ja kytke harjakytkin (E3) päälle. Paina kevyesti ajopoljinta (C6), jotta harjat asettuvat automaattisesti. Jos asennus epäonnistuu, sammuta kytkin ja säädä harjan asentoa uudelleen.

Kuinka kaavinta säädetään?

Sammuta kone (E5). Käännä kaapimen nostovipua (C5) laskemaan pidike. Löysää molempia nupit (B2) ja liu'uta kaavin pidikkeen takana oleviin uriin. Kiristä nupit. Kiinnitä imuletku (B3) kaapimen putkeen. Säädä mutteria (B1) optimaalisen imun saavuttamiseksi. Tarkista, että terät ovat puhtaat ja hyvässä kunnossa.

Mitä tarkoittaa ERR-01-koodi LED-näytöllä?

ERR-01-koodi tarkoittaa, että kaavin on laskettu alas, kun kone peruuttaa. Ratkaisu: nosta kaavin ennen peruuttamista. Tämä koodi tulee näkyviin, jos käyttäjä ei nosta kaavinta ennen peruuttamista. Nosta kaavin manuaalisesti tai vivun (C5) avulla virheen poistamiseksi.

Mitä viikoittaisia huoltotoimenpiteitä tulisi tehdä?

Joka viikko puhdista kaavin, harjat/tyynyt, keräyssäiliö ja imuritela kellukkeineen. Tarkista kannen tiivisteiden kunto. Tarkista ja vaihda tarvittaessa kaapimen terät. Puhdista keräyksen suodatin ja liuosletkun suodatin. Tarkista ruuvien ja muttereiden kireys (ensimmäisten 8 tunnin jälkeen). Voitele pyörivät osat.

Kuinka keräyssäiliö tyhjennetään?

Tyhjennä keräyssäiliö poistamalla tyhjennysletkun tulppa (C1), joka sijaitsee koneen takana. Anna likaveden valua pois. Jokaisen käytön jälkeen tyhjennä myös liuossäiliö kiertämällä tyhjennysaukko (D1). Varmista, että keräyssäiliö on tyhjä ennen sen kääntämistä tai siirtämistä.

Mitä tehdä, jos käyttömoottori ei toimi?

Jos käyttömoottori ei toimi, tarkista ensin, palaako virhemerkkivalo (E4). Jos palaa, katso LED-vilkutusohjeet (manuaalin taulukko). Esimerkiksi 1.1 tarkoittaa ylikuumenemista tai ylikuormitusta. Anna moottorin jäähtyä ja nollaa katkaisija. Tarkista myös akku, istuinkytkin ja hätäpysäytyspainike. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Voinko käyttää pesuaineita liuoksessa?

Kyllä, voit käyttää pesuaineita, mutta vain vähän vaahtoavia, palamattomia ja ajettaville puhdistuskoneille sopivia. Älä ylitä veden lämpötilaa 40 °C. Täytä liuossäiliö (A4) istuimen alla olevan letkun (C4) kautta jättäen noin 5 cm tyhjää tilaa. Vältä voimakkaita pesuaineita, jotka voivat vahingoittaa osia.

Kuinka säilytän konetta, jos sitä ei käytetä yli 30 päivään?

Jos konetta ei käytetä yli 30 päivään, tee ensin päivittäinen huolto (kaapimen, harjojen ja säiliöiden puhdistus). Nosta harja ja kaavin. Säilytä puhtaassa ja kuivassa paikassa ilman kaltevuutta. Jos säilytys tapahtuu jäätymisvaarallisella alueella, tyhjennä kaikki nesteet säiliöistä jäätymisvaurioiden välttämiseksi (takuu ei kata jäätymisvaurioita). Lataa akut ennen säilytystä.

Kuinka kaapimen terät vaihdetaan?

Kierrä nuppi (B2) irti kaapimen poistamiseksi. Kierrä vasen ja oikea nuppi irti vapauttaaksesi etukiristysosa ja vaihtaaksesi etuterän. Irrota pidättimet (B4) poistaaksesi takakiristysosa ja vaihtaaksesi takaterän. Asenna uudet terät päinvastaisessa järjestyksessä. Kokoa kaavin ja kiristä nuppi (B2). Tarkista, että terät ovat puhtaat ja ehjät parhaan suorituskyvyn saavuttamiseksi.

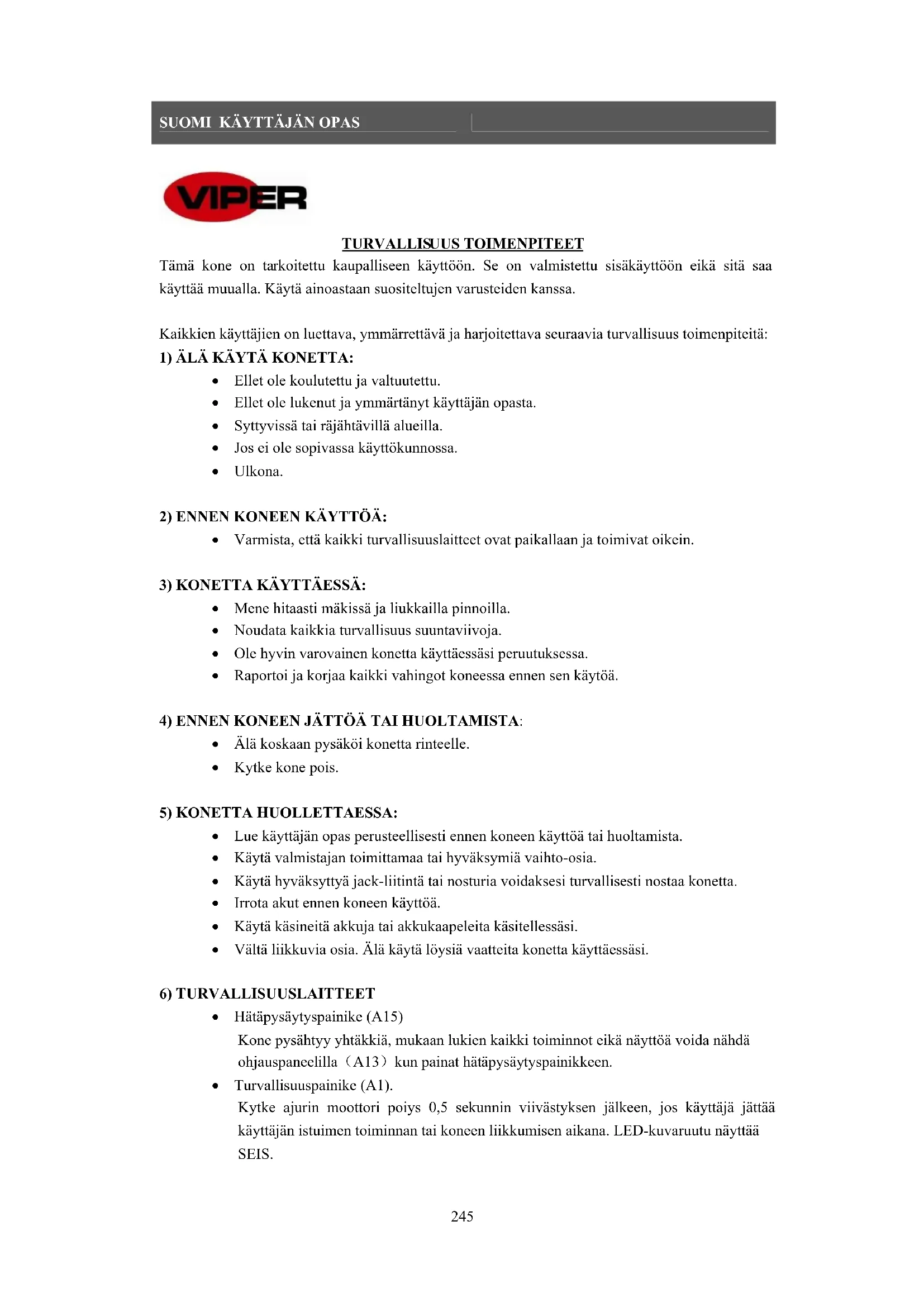

KÄYTTÖOHJE Viper AS710 NILFISK

Me, Nilfisk täten vakuutamme omalla vastuulla, että edellä mainittu tuote on yhdenmukainen seuraavien direktiivien ja standardien mukaisesti

Tämä kone on tarkoitettu kaupalliseen käyttöön. Se on valmistettu sisäkäyttöön eikä sitä saa käyttää muualla. Käytä ainoastaan suositeltujen varusteiden kanssa.

Kaikkien käyttäjien on luettava, ymmärrettävä ja harjoitettava seuraavia turvallisuus toimenpiteitä:

1) ÄLÄ KÄYTÄ KONETTA:

• Ellet ole koulutettu ja valtuutettu.
• Ellet ole lukenut ja ymmärtänyt käyttäjän opasta.
• Syttyvissä tai räjähtävillä alueilla.
• Jos ei ole sopivassa käyttökunnossa.
• Ulkona.

2) ENNEN KONEEN KÄYTTÖÄ:

- Varmista, että kaikki turvallisuuslaitteet ovat paikallaan ja toimivat oikein.

3) KONETTA KÄYTTÄESSÄ:

• Mene hitaasti mäkissä ja liukkailla pinnoilla.
• Noudata kaikkia turvallisuus suuntaviivoja.
• Ole hyvin varovainen konetta käyttäessäsi peruutuksessa.
• Raportoi ja korjaa kaikki vahingot koneessa ennen sen käytöä.

4) ENNEN KONEEN JÄTTÖÄ TAI HUOLTAMISTA:

• Älä koskaan pysäköi konetta rinteelle.
• Kytke kone pois.

5) KONETTA HUOLLETTAESSA:

• Lue käyttäjän opas perusteellisesti ennen koneen käyttöä tai huoltamista.
• Käytä valmistajan toimittamaa tai hyväksymiä vaihto-osia.
• Käytä hyväksyttyä jack-liitintä tai nosturia voidaksesi turvallisesti nostaa konetta.
• Irrota akut ennen koncen käyttöä.
• Käytä käsineitä akkuja tai akkukaapeleita käsitellessäsi.
• Vältä liikkuvia osia. Älä käytä löysiä vaatteita konetta käyttäessäsi.

6) TURVALLISUUSLAITTEET

• Hätäpysäytyspainike (A15)
Kone pysähtyy yhtäkkia, mukaan lukien kaikki toiminnot eikä näyttöä voida nähdä ohjauspaneelilla (A13) kun painat hätäpysäytyspainikkeen.
• Turvallisuuspainike (A1).
Kytke ajurin moottori poiys 0,5 sekunnin viivästyksen jälkeen, jos käyttäjä jättää käyttäjän istuimen toiminnan tai koneen liikkumisen aikana. LED-kuvaruutu näyttää SEIS.

Akut emittoivat vetyä. Vety voi aiheuttaa räjähdyksen tai tulipalon. Pidä kaukana kipinöistä ja avoimesta tulesta! Suositellaan napin painamista (C2) palautussäiliön auki-kääntämiseksi ennen latausta.

Syttyvät materiaalit voivat aiheuttaa räjähdyksen tai tulipalon. Älä käytä syttyviä materiaaleja säiliöissä.

Syttyvät materiaalit tai reaktiivinen metallic voi aiheuttaa räjähdyksen tai tulipalon. Älä kerää käsin.

VAROITUS Se viitt aa mahdolliseen vammautumisriskiin tai vaaratilanteeseen, jossa käyttäjällä on kuoleman riski.

HUOM Se viittaa merkintään, joka liittyy tärkeisiin muistutuksiin tai käytännöllisiin toimintoihin.

KONEEN ASETUS & ASENNUS

KONEEN PURKAMINEN

Varmista ja tarkasta pakkaus vahinkojen vuoksi. Ilmoita heti vahingosta kuljettajalle. Tarkasta pakkauksen sisältö sen varmistamiseksi, että siinä löytyy seuraavat tavarat:

1. Kone
2. Ikkunalasta-sarja
3. Harjasarja (x2)
4. Käyttäjän opas
5. Akkulaturi (Jos mukana)
6. Akut (x4) (jos mukana)
7. Liitosjohto akulle ja laturille (jos mukana)
8. Varoituslamppu (jos mukana)
9. Puskurikehys (jos tarpeen)

AKKULIITOKSET

1. Kytke pääky tkin pois (E5).
2. Kytke istuin (A1) auki, työnnä (C2) ja käännä palautussäiliö (A3) auki. Jos kone ei sisällä akkuja. Sovita akut sopivasti vaatimustesi mukaisesti.

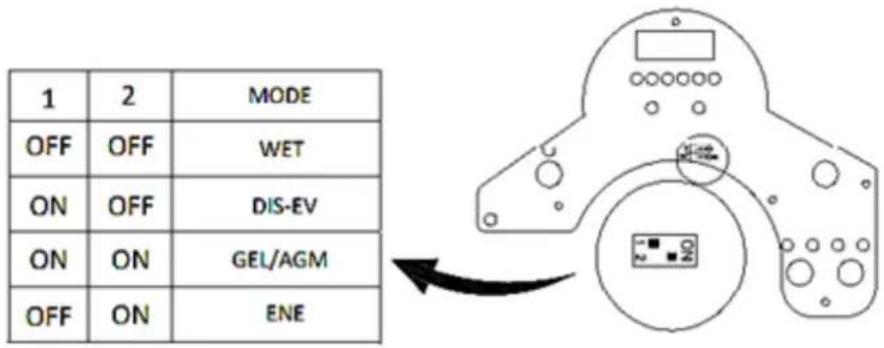

   Akkuja valittaessa, valitse MÄRKÄ tai GEELI-tila, jossa kytkinvipu PCB:n takana, kuten alla oleva kuva näyttää.

1. Sijoita akut varovasti lokeroon kuten kuvassa näytetään. Sijoita akun kannatin neljän akun edessä.

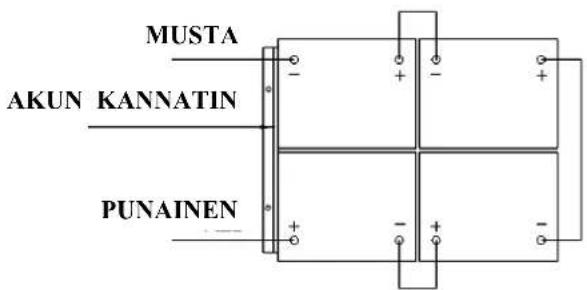

2. Liitä akkukaapelit postiin numerojärjestyksessä kuten alla olevassa kuvassa näytetään.

MUSTA AKUN KANNATIN PUNAINEN

1. Sovella takkia tai suojasuihketta kaapelin liitoksissa akun syöpymisen ehkäisemiseksi.

2. Peitä palautussäiliö ja istuin.

Varmista, että palautussäiliö on tyhjä sen kääntäessäsi.

Älä pudota akkuja lokeroon. Älä laita metallia akkuihin.

Älä koskaan yhdistä + ja +, tai - ja -, älä liitä + ja - yhteen yhdellä akulla, kun purkaat tai asennat akkuja.

KONEEN ASETUS

1. Pyyhi tai pölytä mobilla puhdistettava pinta.

2. Tarkasta akun mittari sen varmistamiseksi, että akku on täysin ladattu. (katso AKUN LATAUS)

3. Tarkasta että harja / pehmuste on sopivasti asennettu.

4. Tarkasta, että ikkunalasta on sopivasti asennettu.
5. Tarkasta, että nopeuden ajaja (A9) toimii normaalisti.
6. Varmista, että palautussäiliö on tyhjä. Jos ei, vuodata se.
7. Varmista, että liuossäiliön veden ilmaisin (E10) ei ole päällä. Jos on, täytä vettä liuossäiliöön (A4).
8. Tarkasta, että vesiventtiili (D2) ei osoita “0”.

PEMUSTEEN AJAJAN TAI HARJAN ASENTAMINEN

1. Varmista, että konc on kytketty pois (E5).
2. Nosta harjan pää (A7) pois lattiasta siten, että tallaat jalkapolkimen etuosaa (A10) koneen vasemmalla puolella.
3. Laita harjat (A8) molempien ajajan moottorin keskiöiden alle.
4. Alenna harjan pään (A7) sarjaa tallaamalla jalkapolkimen takaosaa (A10). Ja istumalla koneen päälle harjakytkimen käynnistämiseksi (E3). Paina kevyesti ajajan poljinta (C6), sitten harja on automaattisesti asennettu. Jos asennusta ei voida suorittaa oikein yhdellä yrityksellä, kytke harjan kytkin pois (E3) ja aseta uudelleen sopivaan asentoon harjojen asentamiseksi.

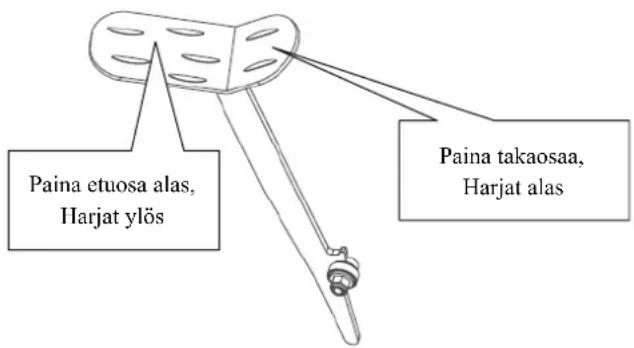

Paina etuosa alas, Harjat ylös Paina takaosaa, Harjat alas

1. Säädä mutteria (A6) sijoi ttaaksesi hyvin työskentelylle.

Älä koskaan työskentele ilman, että harja/pehmuste on täydellisesti asennettu.

Kun puhdistetaan tai vaihdetaan harjoja, sinun on nostettava harjan pää ja kierrettävä se päinvastaiseen suuntaan sen “toiminta” suuntaan nopeasti. Kaksi harjaa ovat päinvastaisissa suunnissa.

IKKUNALASTAN ASENTAMINEN JA SÄÄTÄMINEN

1. Varmista, et tä kone on kytketty pois (E5).
2. Käännä ikkunalastan nostovipu (C5) laittaaksesi ikkunalastan kehyksen (A5) lattialle.
3. Löysää kaksi nuppia (B2) ikkunalastalla ja liu'uta ikkunalasta aukkoihin ikkunalastan kchyksen takana.
4. Kiristä nupit(B2) varmasti.
5. Varmista imuletku (B3) ikkunalastan nostoputksessa.
6. Säädä mutteri (B1) imun sopivan sijoittamisen vuoksi.

LIUOSSÄILIÖN TÄYTTÄMINEN

1. Se voidaan täyt tää vedellä letkua käyttämällä istuimen alla (C4).
2. Älä täytä liuossäiliötä yli. Jätä ainakin kaksi tuumaa säiliön suusta.
3. Veden lämpötila ei saa ylittää 40°C.

Käytä ainoastaan matalavaahtoista ja ei syttyviä pesuaineita, jotka sopivat ajettavien hankaussovellutusten kanssa.

Joka kerta kun sinun on täytettävä liuossäiliö, tyhjennä aina ja puhdista palautussäiliö poistamalla vuotoletkun pistoke (C1). Jokaisen käytön jälkeen ruuvaa vuotokorkki auki (D1) liuossäiliön vuodattamiscksi.

NOPEUSAJAJAN TARKASTAMINEN

1. Istu istui melle (A1) koneessa.
2. Käännä pääkytkintä (E5).
3. Paina ajajan poljinta kevyesti (C6) liikkumiseksi ja vapauta se tarkastaaksesti, onko kone edennyt vai pysähtynyt.
4. Lisäturvallisuuden vuoksi sinun on painettava Hätäpysäytyspainiketta (A15) sen varmistamiseksi, että kone on pysähtynyt yhtäkkiä painikkeen toiminnan tarkastamiseksi, kun käytät konetta ensimmäistä kertaa. Vapauta se kääntämällä.
5. Jos ajomoottorin vikamerkinantaja (E4) on päällä, on huolehdittava paremmin. Katso VIKATIETOA

Kaltevuus matkustussuuntaan ei saa ylittää (10) %.

Ajomoottorin jarru on aktiivinen, un kone käy normaalista, eli kun jarrun kehys on lähellä moottorin päärunkoa. Kun kone on pakkauksessa /purattu tai koncen vian tai joidenkin erikoistilanteiden ilmetessä, jarrun kehys vedetään ulos ja käytetään tiivistysrengasta kuristamiseksi, jotta kone voi liikkua kädellä työntäen.

KONEEN TOIMINTA

Älä käytä konetta, ellet ole ammatillisesti koulutettu. Sinun on luettava ja ymmärrettävä tama käsikirja ennen koneen toimintaa.

1. Sinun on istuttava koneen istuimessa kun käytät sitä.

2. Alenna ikkunalastasarja lattialle.

Varmista, että nostat ikkunalastan ennen koneen liikkumista taaksepäi, tai koncen pysähtymistä ja LED-kuvaruudun näyttäessä ERR-01.

1. Alenna harjan pää lattialle.

Sinun on kytkettävä harjan moottori pois ennen harjan nostamista, jottei vettä syöksy sinuun päin. Sinun on nostettava harjan pää ennen kuin kone kääntyy taaksepäin. Älä työskentele harjoilla samassa paikassa pitkän aikaa, jottei lattia vahingoitu.

1. Käännä pääkytkin päälle.(E5)
2. Käännä harjamoottorin kytkin päälle.(E3)
3. Paina ajajan poljinta hitaasti alas (C6) ja käännä ohjauslaikkaa (A14) etecnpäin. Nopcutta voidaan hallita pyörittämällä (E6), kääntymällä vasemmalle vähennetyllä nopeudella, ja kääntymällä oikealle lisätyllä nopeudella. Ja taaksepäin, voit painaa kytkintä (E7).
4. Säädä liuoksen virtausmäärää painamalla liuos/veden säätöpainiketta. (D5)
5. Niin kauan, kuin käännät pääkytkimen päälle (E5), voit ladata puhelinta USB-latausliittymän kautta (A11).
6. Voit painaa torvea (E9) hälyttääksesi, jos tapaa odottamattomia ihmismääriä tai suuren määrän ihmisiä.

Kun akun ilmaisin on punainen ja vilkkuu, älä jatka koneen käyttöä; muuten se aiheuttaa vahinkoa akulle tai koneelle. Lataa akut uudelleen.

Katso puhdasta putkea säännöllisesti (C7). Jos säiliö käy tyhjänä, kytke harjan kytkin, liuoskytkin pois ja nosta harjan pää. Pidä ikkunalastaa alhaalla ja jatka imua kunnes likainen vesi on poistettu.

Tarkasta säännöllisesti suodatin (D3) ja puhdista se avaamalla läpinäkyvän kannen ruuvi.

Jos ikkunalastasarja jättää radian lattialle, nosta ikkunalasta pois lattialta ja pyyhi terät kostealla kankaalla.

Älä käytä sormiasti jätteen pyyhkimiseksi tai poistamiseksi teristä, se voi aiheuttaa vahinkoa.

Kahden harjan moottorit \imumoottori \ajomoottori\ohjauspiiri ovat varustettu ylilatauksensuojalla (F3), joka suojelee niitä ylikuormitukselta. Jos ylilatauksensuoja kaatuu, sitä ei voida asettaa heti uudelleen. Sinun on ensin määriteltävä, mikä aiheutti katkaisimen pysähtymisen, ja annettava moottorin jäähtyä ennen katkaisimen uudelleen asettamista.

AKUN LATAUS

Käytä hyväksyttyjä latureita akkujen lataukseen, kun kone ei ole varustettu alustan laturilla.

Hyvän koneen suorituksen saavuttamiseksi pidä akkuja aina ladattuna. Älä anna niiden ylipurkautua.

Konetta ladattaessa varmista, että läpinäkyvä kansi on auki. Lataa akkuja, kun punainen merkinantaja (E11) on päällä.

1. Lataa konetta hyvin tuuletetulla alueella.
2. Kytke kone pois (E5).
3. Liitä hyväksytty laturi maadoitettuun seinän lähtöön. Avaa läpinäkyvä kansi, ja liitä sitten latauskaapeli koneen pistorasiaan (F1).
4. Laturi aloittaa akkujen lataamisen automaattisesti.
5. Tarkasta, että akut latautuvat täysin. Latauksen merkkivalo (F2) on vihreä
6. Latauksen valmistuessa poista ensin laturi seinän lähdöstä, irrota sitten laturi koneesta.
7. Varastoi laturin kaapeli allaolevassa tuolissa (C3).

Tarkasta akun liitokset kulumisen ja löysien liittimien vuoksi. Vaihda, jos tarpeen.

Konetta ladattaessa älä käytä konetta.

Akun latauskäyrän määrittely (SPE)

Älä aseta laturia, ellei sinulla ole ammatillista koulutusta

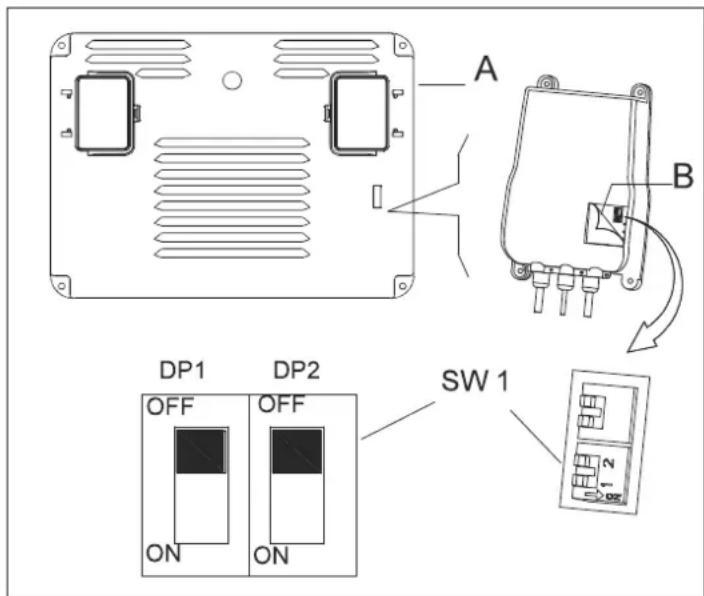

1. Sammuta kone ja irrota ohjauskansi (A) koneesta. Avaa sitten laturin kannen (B) etiketti. Löydät laturista 2 sarjaa dip-kytkimiä (SW1 ja SW2).
2. Vain dip-kytkimen sarja SW1 (vasemmalla puolella) vaikuttaa latauskäyrän valintaan alla olevan taulukon mukaisesti. (SW2: POIS)

A B DP1 DP2 SW 1 OFF OFF ON ON

Laturin akkutilan asetusmenetelmä.

Älä aseta laturia ellet ole ammatillisesti koulutettu.

KYTKIN: SW1 (AINOASTAAN)

DP1 DP2 LATAUSKURVI
PÄÄLLÄ	POIS IUIa-ACD Lyijy-happo (Märkä) akuille
POIS POIS	IUIa-GEL	Geeliakuille Exide-Sonnenschein:sta
POIS PÄÄLLÄ	IUU0-GEL	HAZE Geeli ja AGM-akuille toiselta valmistajalta
PÄÄLLÄ	PÄÄLLÄ	IUIu-AGM Discover AGM akuille

Akun latauskäyrän määrittely (Powerfirst)

Älä aseta laturia, ellei sinulla ole ammatillista koulutusta

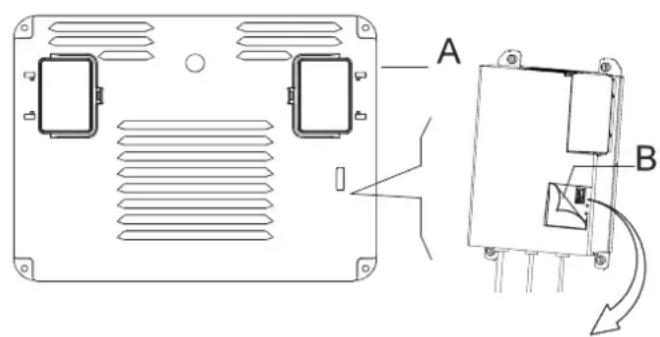

1. Sammuta kone ja irrota ohjauskansi (A) koneesta. Avaa sitten laturin kannen (B) etiketti. Löydät laturista 2 sarjaa dip-kytkimiä (SW1 ja SW2).
2. Vain dip-kytkimen sarja SW1 (vasemmalla puolella) vaikuttaa latauskäyrän valintaan alla olcvan taulukon mukaisesti. (SW2: POIS)

Laturin akkutilan asetusmenetelmä.

Älä aseta laturia ellet ole ammatillisesti koulutettu.

KYTKIN: SW1 (AINOASTAAN)

DP1 DP2 LATAUSKURVI
PÄÄLLÄ	POIS	IUIa-ACD Flooded/Wet traction akuille
POIS POIS		IUIa Geeliakuille Exide-Sonnenschein:sta
POIS PÄÄLLÄ		IUUa Fullriver AGM akuille (Oletus)
PÄÄLLÄ	PÄÄLLÄ	IUIa Discover AGM akuille

KONEEN VARASTOINTI

Jos konetta ei tulla käyttämään yli 30 päivään, jatka seuraavilla toimenpiteillä:

1. Suorita “Jokaisen käytön jälkeen” ylläpitotoimenpiteet. (Katso Ylläpitojaksoa).
2. Nosta harja ja ikkunalasta.
3. Varastoi puhtaassa, kuivassa ja ei kaltevassa paikassa. Jos varastoit alueella, jossa voi ilmetä jäätymislämpötila, vuodata varmasti kaikki nesteet koneesta ennen varastointia. Kaikki jäätymisestä johtuvat vahinkot mitätöivät takuun.

YLLÄPITO

Ylläpitotoimenpitect on suoritettava koncen ollessa pois kytkettynä ja akun laturikaapelin irrotettuna.

Kaikki ylläpitotoimenpiteet on pätevän henkilöstön suoritettava, tai valtuutetun huoltokeskuksen. Tämä käsikirja kuvaa ainoastaan kaikkein yleisimmät ylläpidot. Lisäylläpitotoimenpiteiden vuoksi ota yhteys paikalliseen Huoltokeskukseen.

AJOITETTU YLLÄPITOTAULUKKO

Toimenpide	Jokaisen käytön jälkeen	Viikottain	Joka kuuden kuukauden jälkeen	Vuosittain
Akun lataus
Ikkunalastan puhdistaminen
Harjan/Pehmusteen puhdistaminen
Säiliön ja imuristoken puhdistaminen vaahdolla, luukkutiivisteen tarkastus
Ikkunalastan terän tarkastus ja vaihto
Palautussuodattimen puhdistaminen
Puhdas liuosputken suodatin
Ruuvin ja mutterin kireyden tarkastus			(1)
Voitele kierto-osat (1)
Harjan/pehmusteen pitimen mottorin hiilijarka tarkastus tai vaihto				(2)
Imujärjestelmämoottorin hiiliharjan tarkastus ja vaihto				(2)
Ajomoottorin tarkastus tai vaihto (2)

(1) Ja ensimmäisen 8 työtunnin jälkeen.
(2) Tämä ylläpitotoimenpide on valtuutetun huoltokeskuksen suoritettava.

IKKUNALASTAN PUHDISTAMINEN JA TERÄN VAIHTO

Optimaaliselle suoritukselle ikkunalastan terien on oltava puhtaat, kuivat ja echeät. Jos vahingoittuneet, vaihda ne.

1. Avaa nuppi (B2) ikkunalastan poistamiseksi.
2. Avaa vasen nuppi etukiristimen rentouttamiseksi, vaihda etuterä.
3. Irrota pidättimet (B4) ja poista takakiristin, vaihda takaterä.
4. Asennat terät peruutusjärjestyksessä poistamiseksi.
5. Asenna ikkunalasta nupin ruuvaamiseksi (B2).

LED-KUVARUUDUN NÄYTÖN TIEDOT

STOP Kone ei liiku ja harja ei toimi, imumoottori voi toimia

00012.3 Koneen lisäämä ajajan aika on 12,3tuntia

L0-18 Akkujen jännite on pienempi 18V

U-25.5 Akkujen jännite on 25.5V

ERR-01 Ikkunalasta veto ennen koneen peruuttamista

AJOMOOTTORIN VIKAILMOITTIMEN TIEDOT

LEDVILKKUKOODIN ESIMERKKI, tarkoittaa, että LED vilkku 2 kertaa, muutaman sekunnin jälkeen LED vilkkuu 4 kertaa.

LED syttyy aina normaalin työn aikana.

LED VILKKUKOODIT KUVAUS
1.1	☐ ☐ Ylilämpenminen >92°,moottorin ylikuormitus
1.2	☐ ☐ ☐ Kiihdyttimen toimintavika
1.3	☐ ☐ ☐ ☐ Nopeuden rajoittimen säätövastuksen toimintavika
1.4	☐ ☐ ☐ ☐ ☐ Alijännitten toimintavika
1.5	☐ ☐ ☐ ☐ ☐ Ylijännitteen toimintavika
2.1	☐ ☐ ☐ Ensisijainen liittimen toimilaitteen avausvika
2.2	☐ ☐ ☐ ☐ Ensisijaisen liittimen sidos
2.3	☐ ☐ ☐ ☐ ☐ Ensisijaisen liittimen toimintavika, viallinen sähköjarrukäämi
2.4	☐ ☐ ☐ ☐ ☐ ☐ Ensisijaisen liittimen toimilaitteen sulkuvika
3.1	☐ ☐ ☐ ☐ ☐ Kiihdyttimen säätövastusen toimintavika
3.2	☐ ☐ ☐ ☐ ☐ Jarrun aktivaation toimintavika
3.4	☐ ☐ ☐ ☐ ☐ ☐ Jarrun deaktivaation toimintavika
3.5	☐ ☐ ☐ ☐ ☐ ☐ HPD toimintavika (kiihdyttimen säätövastuksen väärä säätely)
4.1	☐ ☐ ☐ ☐ ☐ Moottorin oikosulku
4.2	☐ ☐ ☐ ☐ ☐ ☐ Väärän moottorijännitteen/oikosulku moottorissa
4.3	☐ ☐ ☐ ☐ ☐ ☐ EEPROM toimintavika
4.4	☐ ☐ ☐ ☐ ☐ ☐ Oikosulku moottorissa/EEPROM vika

Parametri

Malli	AS710R AS850R
Koneen pituus/leveys/korkeus	1580*760*1230 1580*890*1230
Liuossäiliön tilavuus	120L 120L
Palautussäiliön tilavuus	120L 120L
Takalaikan halkaisija	300MM 300MM
Harjamoottoriteho	2x300W 2x300W
Imumoottorin virta	500W	500W
Ajomoottorin virta	500W	500W
Max. ajajan nopeus	6km/h	6km/h
Äänen taso	69dB(A)	69dB(A)
Akun pituus/leveys/korkeus	241*168*300	241*168*300
Akkujen tekniset tiedot	4x245AH(20hours)	4x245AH(20hours)
Työkapasiteetti, jopa	1800mm H2O	1800mm H2O
Puhdistuksen tuotteliaisuus	4413sq.m/h	5130sq.m/h
Ikkunalastan leveys	940MM 1060MM
Harjan halkaisija	2x355MM	2x406MM
Harjan rpm	204rpm/min	204rpm/min
Laturi	24V 25A	24V 25A
Koneen paino	225KG	230KG
Koneen paino(brutto)	400KG	440KG
Kartongin tekniset tiedot	1730*810*1410	1730*900*1410
USB laturin tekniset tiedot	5V, 0.8A	5V, 0.8A
Kaltevuus	10%	10%

VIANETSINTÄ

Vika Mahdollinen	syy Korjaus
Kone ei toimi, LED-kuvaruutu (E1) ei kytkeydy päälle	Akun liitin on irrotettu Liitä.
	Akut on täysin lopussa Lataa akut
Kone ei toimi, merkkivalo ( E11) on punainen	Akut on lopussa Lataa akut
Kone ei mene eteen- eikä taaksepäin	PCB tai pääalusta on rikki Vaihda PCB tai pääalusta
	Hätäpysäytyspainike (A15) ei vapaudu Käännä ja vapauta
	Istuimen rajakytkin ci ole aktivoitu. Istu koncen istuimcen
	Ikkunalasta ei ole nostettu peruutukseen, LED-kuvaruutu (E1) näyttö ERR-01	Ennen peruuttamista, nosta ikkunalastaa
Harjamoottori ei toimi, merkkivalo ei kytkeyty päälle	PCB tai pääalusta on rikki Vaihda PCB tai pääalusta
	Dekkimoottori on ylikuormittunut	Käytä aggressiivisia harjoja, jota sopivat puhdistettavaan lattiaan, aseta katkaisin uudelleen
	Löytyy vieraita esineitä, jotka estävät harjan kiertämisen	Puhdista harjan keskiö
Ajomoottori ei toimi	Vian merkinanto (E4) palaa Katso VIKATTEDOT
	Ajomoottori on ylikuormittunut	Tarkasta ajomoottori, aseta katkaisin uudelleen
Imujärjestelmän moottori ei toimi	Palautussäiliö on täynnä, valo (E2) on punainen	Tyhjennä palautussäiliö
	Imumoottori on ylikuormittunut	Tarkasta imumoottori, aseta katkaisin uudelleen
	PCB tai pääalusta on rikki Vaihda PCB tai pääalusta
Likaveden imu ei ole riittävä	Palautussäiliö on täynnä, valo (E2) on punainen	Tyhjennä palautussäiliö
	Letku on irrotettu ikkunalastasta Liitä uudelleen
	Imusarja on tukossa Puhdista tai tarkasta
	Ikkunalasta on likainen, tai ikkunalastan terät ovat kuluneet tai vahingoittuneet	Pudhista ja tarkasta ikkunalasta
	Säiliön kansi (A2) ei ole sopivasti suljettu, tai kori on vahingoittunut	Sulje kansi oikein tai vaihda kori
Liuoksen virtaus ei ole riittävä	Liuossuodatin (D3) on likainen, Puhdista suodatin
	Liuos on tyhjä, valo (E10) on punainen Täytä vedellä
	Vesikytkin (D2) viittaa “0” Avaa vesikytkin
	Liuos on likainen Puhdista liuos
Ikkunalasta jättää raitoja lattialle	Ikkunalastan terien alla on jätettä	Poista jäte
	Ikkunalastan terät ovat kuluneet, haljenneet tai rikki	Vaihda terät
Kone ei pysty jarruttamaan	Ajomoottorin jarru ei käynnistys	Jarrun kehys on kuristettu

SIGURNOSNE MJERE OPREZA

Ovaj stroj namijenjen je za komercijalnu uporabu. Izrađen je za upotrebu u zatvorenom okruženju i nije namijenjen ni za kakvu drugu upotrebu. Koristite samo s preporučenim priborom.

Svi operatori moraju pročitati, razumjeti i izvršiti sljedeće mjere opreza:

1) NE KORISTITE STROJ:
