Viper AS430 - Lakaisukone NILFISK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Itsekulkeva lakaisu-pesukone
Merkki	Nilfisk
Malli	Viper AS430
Työleveys	430 mm
Kaavinleveys	730 mm
Harjan halkaisija	430 mm
Harjan nopeus	150 kierr./min
Harjasmoottorin teho	550 W
Imumoottorin teho	350 W
Liuossäiliön tilavuus	40 L
Keräyssäiliön tilavuus	40 L
Mitat (P x L x K)	1060 x 480 x 980 mm
Paino (tyhjillä akuilla ja säiliöillä)	112 kg
Käyttövalmiin paino	152 kg
Virtalähde	24 V DC (2 kpl 12 V 85 Ah AGM-akkua)
Toiminta-aika	Noin 2-3 tuntia kuormituksesta riippuen
Suurin kaltevuus käytössä	2 %
Äänenpainetaso	70 dB(A)
Käyttölämpötila	0 – 40 °C
Ilmankosteus	30% – 105%
Kaavin kallistuksen säätö	Säätönuppi
Veden virtauksen säätö	Neljänneskierrosventtiili
Huolto	Kaavin, harjan ja suodattimien säännöllinen puhdistus
Hävittäminen	Irrota akku ja sähkökomponentit, kierrätä määräysten mukaisesti

Usein kysytyt kysymykset - Viper AS430 NILFISK

Miten Viper AS430 -lakaisukonetta käytetään?

Kun harja ja kaavin on asennettu, täytä liuossäiliö (vesi + pesuaine). Kytke pääkytkin päälle, laske kaavin alas kahvan avulla, käynnistä imu ja magneettiventtiili, pidä turvakytkintä painettuna samalla työntäen konetta. Katso tarkemmat ohjeet käyttöoppaasta.

Miten Viper AS430 -akun lataus tapahtuu?

Varmista, että kone on sammutettu. Liitä latausliitin verkkovirtaan (220-240 V). Sisäänrakennettu laturi käynnistyy automaattisesti. Merkkivalot näyttävät tilan: punainen tasaisesti latauksessa, vihreä tasaisesti, kun lataus on valmis. Käytä vain AGM- tai nesteakkuja, säädä DIP-kytkimet akkutyypin mukaan.

Millaista akkua Viper AS430 käyttää?

Kone käyttää kahta 12 V akkua sarjaan kytkettynä, yleensä AGM-akkuja (Absorbent Glass Mat) 85 Ah (malli AS430B) tai 105 Ah (AS510B). Nesteakut (happo) ovat myös yhteensopivia laturin säädön jälkeen.

Miten lakaisukoneen kaavin puhdistetaan?

Irrota kaavin kiertämällä nupit auki ja irrottamalla imuletku. Puhdista ura ja terät vedellä. Tarkista etu- ja takasuuttimien kuluneisuus: jos ne ovat kuluneet, käännä tai vaihda ne. Kokoa sitten kiristämällä nupit ja säädä kallistus säätönupin avulla.

Miksi imuteho on riittämätön?

Mahdollisia syitä: keräyssäiliö täynnä, imuletku huonosti kytketty, kellukkeen suodatin tukossa, kaavin likainen tai suuttimet kuluneet, tai säiliön kansi huonosti kiinni. Tarkista jokainen kohta ja puhdista tai vaihda vialliset osat. Katso oppaan vianmääritys-luku.

Miten Viper AS430 -veden virtausta säädetään?

Veden virtaus säädetään neljänneskierrosventtiilillä, joka sijaitsee rungon alla, pyörien takana. Käännä venttiiliä avataksesi (asento B) tai sulkeaksesi (asento C). Säädä lattian likaisuuden mukaan: suurempi virtaus erittäin likaisille lattioille.

Mikä on suositeltu huoltoväli?

Päivittäinen huolto käsittää: säiliöiden tyhjennys, kaavin ja harjan puhdistus. Viikoittain tarkista kellukkeen suodatin ja akun nestepinta (jos nesteakkuja). 6 kuukauden välein tarkista kaavin suuttimet ja moottoreiden hiilet (valtuutetussa huoltoliikkeessä). Yksityiskohtainen huoltoaikataulu on oppaassa.

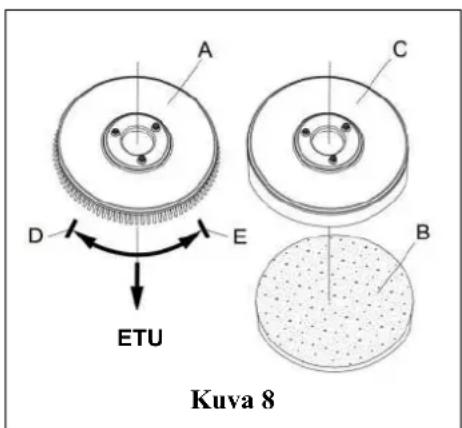

Miten lakaisukoneen harja vaihdetaan?

Aseta kone taakse kallistettuun asentoon. Irrotaaksesi automaattisesti, käännä virtakytkin asentoon 'I' ja paina turvakytkintä, jotta harja pyörii ja putoaa. Asentaaksesi tuo harjapesällinen lähelle, käännä kytkin asentoon 'I' ja työnnä konetta, kunnes harja napsahtaa paikalleen pyöriessään. Tarvittaessa käytä manuaalimenetelmää kiertämällä harjaa vastapäivään.

Mitä turvatoimia tulee noudattaa?

Käytä konetta vain alle 2 %:n kaltevuuksilla. Älä pidä koruja sähköosien lähellä. Varmista hyvä tuuletus akkua ladattaessa (syttyvät kaasut). Käytä vain Nilfisk-hyväksymiä lisävarusteita. Irrota akku ennen huoltoa. Tulipalon sattuessa käytä jauhesammutinta.

Miten Viper AS430 hävitetään käyttöiän päätyttyä?

Paikallisten määräysten mukaisesti irrota akku ja sähkö-/elektroniikkakomponentit erillistä kierrätystä varten. Harjat ja muoviosat on käsiteltävä teollisuusjätteenä. Ota yhteyttä Nilfisk-huoltokeskukseen saadaksesi ohjeita oikeasta hävittämisestä.

KÄYTTÖOHJE Viper AS430 NILFISK

Vaatimustenmukaisuusvakuutus

Me, Nilfisk täten vakuutamme omalla vastuulla, että edellä mainittu tuote on yhdenmukainen seuraavlen direktilvien ja standardien mukalsesti

Sulkeissa olevat numerot vii komponentteihin.

ttaavat Koneen kuvaus-jaksossa näytett yihin

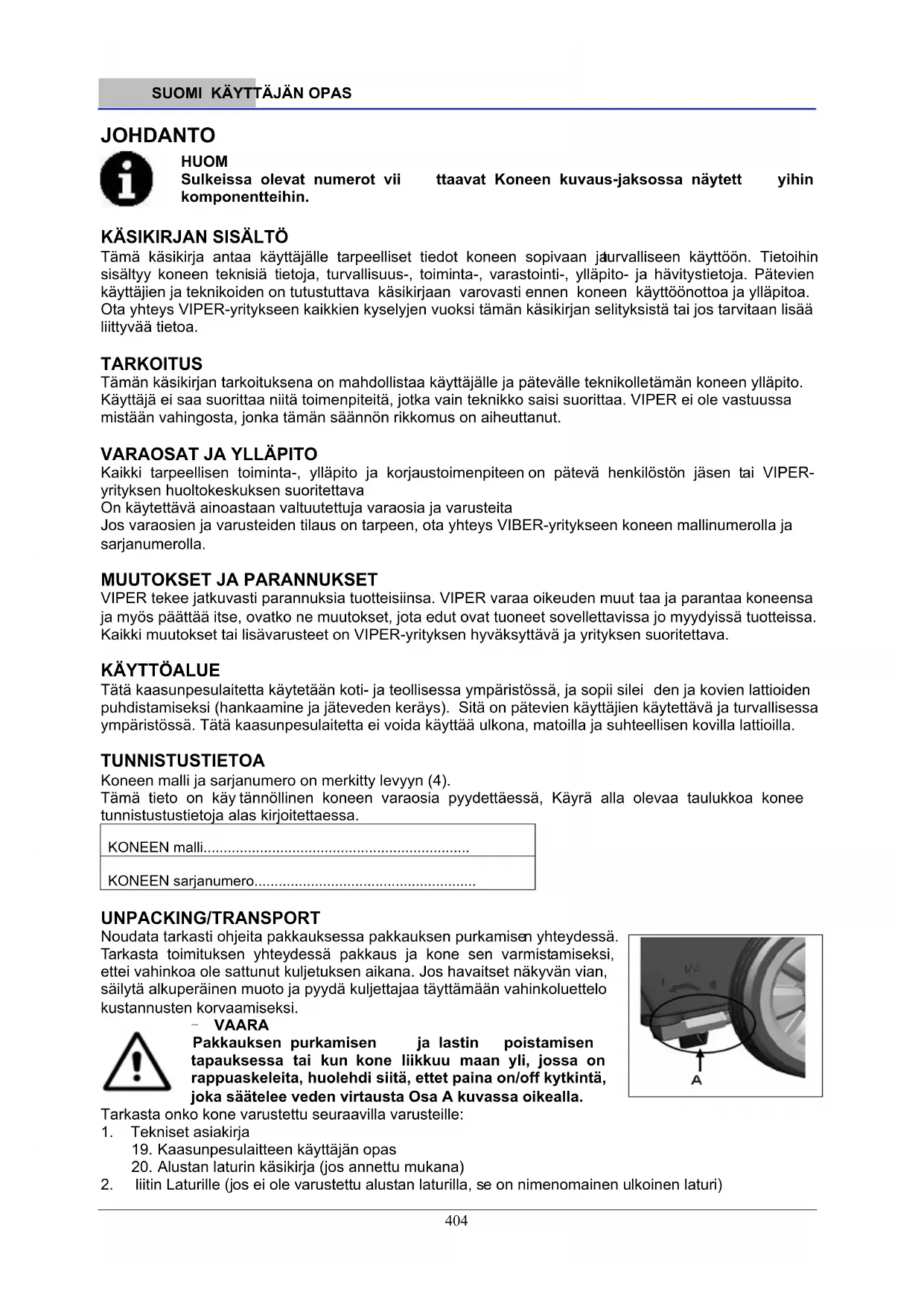

KÄSIKIRJAN SISÄLTÖ

Tämä käsikirja antaa käyttäjälle tarpeelliset tiedot koneen sopivaan jaurvalliseen käyttöön. Tietoihin sisältyy koneen teknisiä tietoja, turvallisuus-, toiminta-, varastointi-, ylläpito- ja hävitystietoja. Pätevien käyttäjien ja teknikoiden on tutustuttava käsikirjaan varovasti ennen koneen käyttöönottoa ja ylläpitoa. Ota yhteys VIPER-yritykseen kaikkien kyselyjen vuoksi tämän käsikirjan selityksistä tai jos tarvitaan lisää liittyvää tietoa.

TARKOITUS

Tämän käsikirjan tarkoituksena on mahdollistaa käyttäjälle ja pätevälle teknikolletämän koneen ylläpito. Käyttäjä ei saa suorittaa niitä toimenpiteitä, jotka vain teknikko saisi suorittaa. VIPER ei ole vastuussa mistään vahingosta, jonka tämän säännön rikkomus on aiheuttanut.

VARAOSAT JA YLLÄPITO

Kaikki tarpeellisen toiminta-, ylläpito ja korjaustoimenpiteen on pätevä henkilöstön jäsen tai VIPER-yrityksen huoltokeskuksen suoritettava

On käytettävä ainoastaan valtuutettuja varaosia ja varusteita

Jos varaosien ja varusteiden tilaus on tarpeen, ota yhteys VIBER-yritykseen koneen mallinumerolla ja sarjanumerolla.

MUUTOKSET JA PARANNUKSET

VIPER tekee jatkuvasti parannuksia tuotteisiinsa. VIPER varaa oikeuden muut taa ja parantaa koneensa ja myös päättää itse, ovatko ne muutokset, jota edut ovat tuoneet sovellettavissa jo myydyissä tuotteissa. Kaikki muutokset tai lisävarusteet on VIPER-yrityksen hyväksyttävä ja yrityksen suoritettava.

KÄYTTÖALUE

Tätä kaasunpesulaitetta käytetään koti- ja teollisessa ympäristössä, ja sopii silei den ja kovien lattioiden puhdistamiseksi (hankaamine ja jäteveden keräys). Sitä on pätevien käyttäjien käytettävä ja turvallisessa ympäristössä. Tätä kaasunpesulaitetta ei voida käyttää ulkona, matoilla ja suhteellisen kovilla lattioilla.

TUNNISTUSTIETOA

Koneen malli ja sarjanumero on merkitty levyyn (4).

Tämä tieto on käy tännöllinen koneen varaosia pyydettäessä, Käyrä alla olevaa taulukkoa konee tunnistustustietoja alas kirjoitettaessa.

KONEEN malli....

KONEEN sarjanumero......

UNPACKING/TRANSPORT

Noudata tarkasti ohjeita pakkauksessa pakkauksen purkamisen yhteydessä. Tarkasta toimituksen yhteydessä pakkaus ja kone sen varmistamiseksi, ettei vahinkoa ole sattunut kuljetuksen aikana. Jos havaitset näkyvän vian, säilytä alkuperäinen muoto ja pyydä kuljettajaa täyttämään vahinkoluettelo kustannusten korvaamiseksi.

VAARA

Pakkauksen purkamisen ja lastin poistamisen tapauksessa tai kun kone liikkuu maan yli, jossa on rappuaskeleita, huolehdi siitä, ettet paina on/off kytkintä, joka säätelee veden virtausta Osa A kuvassa oikealla.

V2 A

Tarkasta onko kone varustettu seuraavilla varusteille:

1. Tekniset asiakirja

2. Kaasunpesulaitteen käyttäjän opas

3. Alustan laturin käsikirja (jos annettu mukana)

4. liitin Laturille (jos ei ole varustettu alustan laturilla, se on nimenomainen ulkoinen laturi)

YLEISTURVALLISUUSOPASTUKSET

Seuraavat ovat erityisiä varoituksia ja ilmoituksia mahdollisista vaaroista (henkilöstö ja kone):

VAROITUS!

1. Konetta voidaan käyttää ainoastaan tämän käsikirjan opastuksen mukaisesti. Voidaan käyttää ainoastaan VIPER-yrityksen hyväksymiä varusteita.

2. Tätä konetta saa käyttää ainoastaan hyvin koulutettu ja valtuutettu henkilöstö. Lapset tai epäsopivat henkilöt eivät saa käyttää tätä konet.

3. Normaalissa käytössä akku päästää tulenarkaa kaasu. Akkua on pidettävä kaukana säteilevistä, valaisevista ja palavista tavaroista, sekä kipinöistä. Kun konetta kätetään, varmista, että ympäristö on hyvin tuuletettu ja kaukana avoliekeistä. Ladattaessa älä polta koneen lähettyvillä.

4. Irrota akku ennen minkään ylläpidon/korjaustoiminnan suorittamista.

5. Ennen alustalla lataamista varmista, että jännite ja taajuuskantama arvot ovat sarjjanumerotarralla ilmoituksen mukaiset ja sopivat päävirtaan.

6. Sähköosien lähellä työskennellessä älä käytä mitään koruja. Suorita kaikki turvallisuustoimenpiteet hiusten, korujej ja löysien vaatteiden tarttumisen ehkäisemiseksi ajoneuvon muihin liikkuviin osiin.

7. Älä käytä tätä konetta nimenomaan likaisilla alueilla. Älä pese konetta suoraan vedellä. Älä anna koneen koskea syövyttäviin nesteisiin.

8. Lämpötila varastoinnille ja koneen työympäristölle on oltava välillä 0 ja 40°C.

9. Ilman kosteuden on oltava välillä 30% ja 105%.

10. Älä käytä konetta kaltevalla tasolla, jonka kaltevuus on yli 2%.

11. Tulipalon tapauksessa käytä kuivan pulverin tulensammutinta. Älä käytä nestemäisiä tulensammuttimia.

12. On huomioitava erityisesti, kun kone siirretään alle 0 ^0 C. Vesisäiliö ja vevsi letkuissa voi jäätyä ja aiheuttaa vakavia vahinkoja koneelle.

13. Käytä harjoja ja pehmusteita, jotka toimitetaan koneen mukana ja jotka on määritelty Käyttäjän käsikirjassa. Muiden harjojen tai pehmusteiden käyttö voi vähentää turvallisuutta.

14. Koneen toimintahäiriön tapauksessa varmista, että sitä ei aiheuta ylläpidon puute. Jos sen aiheuttaa muu olosuhde, hae valtuutetun henkilöstön tai huoltokeskuksen apua.

15. Jos havaitaan, että varaosat on vaihdettava, varmista, alkuperäiset osat valtuutetulta jälleenmyyjältä tai agentilta.

16. Voidaksesi varmistaa koneen turvallisen ja sopivan toiminnan, anna valtuutetun henkilöstön tai huoltokeskuksen suorittaa ajoitettu ylläpito, käsikirjan liittyvissä osissa mainitun ylläpitoaikataulun mukaisesti.

17. Tämä kone on hävitettävä sopivalla tavalla, koska voi löytyä myrkyllisiä ja vaarallisia aineita (akkuja, jne.), ja nämä aineet on erikoiskeskusten hävitettävä voimassaolevien lakien ja säätelyjen mukaisesti (katso koneen hävitys-jaksoa).

TEKNISET TIEDOT

Malli AS430B AS510B
Koneen korkeus 980mm
Liuossäiliön kapasiteetti 40 litraa
Palautussäiliön kapasiteetti 40 litraa
Kuljetuslaikan halkaisija 200mm
Opaslaikan halkaisija 76mm
Imujärjestelmä moottorin teho 350w
Maksimi kaltevuus työskennellessä	2%(Max)
Kiinteä paineentaso työasemalla	70dB(A) ±3dB(A)
Vakio akut (2×12V) 24V 85Ah AGM (2×12V) 24V 105Ah AGM
Akkulokeroiden koko (L x P x K) 340 x 330 x 260mm(Max)
Imujärjestelmävirtapiirin kapasiteetti 1200 mm H 2O
Puhdistus leveys	430mm 510mm
Ikkunalastan leveys	730mm 790mm
Koneen maksimi pituus	1060mm 1100mm
Koneen leveys ilman ikkunalastaa	480mm 540mm
Harjan halkaisija	430mm 510mm
Paino akuilla ja tyhjällä säiliöllä	112kg	128kg
Käyttövalmiin koneen bruttopaino	152kg	168kg
Harjamoottorin teho	550W	560W
Harjan nopeus	150rpm
Harja /pehmusteen pitimen maksimi paine	30kg (Max)	35kg(Max)
Pakkauksen koko (Px L x K)	1200 x 610 x 1170mm

KONEEN KUVAUS

KONEEN RAKENNE

1. Suojakytkinpainike

2. Kahvatanko

3. Ohjauspaneeli

4. Sarjanumeron levy/Tekniset tiedot/Mukautuvuustodistus

5. Ohjauskansi

6. Kaapelin pidin (*)

7. Akkulatauksen ilmoitusvalo

8. Uudelleenasetuskytkin

9. Akun liitin

10. Akun kansi

11. Imuputki jätteelle

12. Ikkunalastan juoksutusjohto

13. Akkuliittimen turvallisuuskansi

14. Ikkunalastan nostokahva

15. Vuodatusletku

16. Ikkunalastan kiinteä nuppi

17. Ikkunalastan nipistin

18. Ikkunalastan terä

19. Ikkunalastan tukikehys

20. Ikkunalastaa säätävä käsilaikka

21. Ikkunalastan takatukikehys

22. Ikkunalastan etutukikehys

23. Kupin pidin

24. Palautussäiliön kannen kahva

25. Palautussäilion kansi

26. Säiliön runko

27. Veden tulon kansi

28. Harjan kansi

29. Harja / pehmusteen pidin

30. Imujärjestelmän moottori

31. Harjan moottori

32. 8" laikka

33. Akku

34. Imuputki

35. Laturi (*)

36. Kelluva suodatin

37. Vesitason putki ( veden määrän ilmaisemiseksi Liuossäiliössä)

(*) soveltuu ainoastaan koneissa, jotka on jo asennettu alustan laturiin (valinnainen)

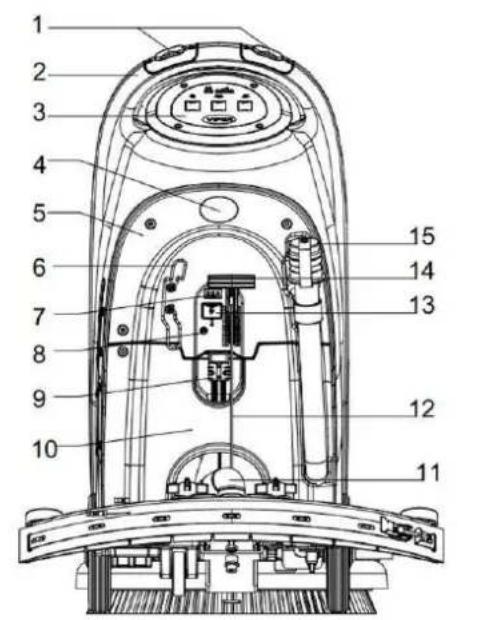

KONEEN RAKENTEEN KUVAT

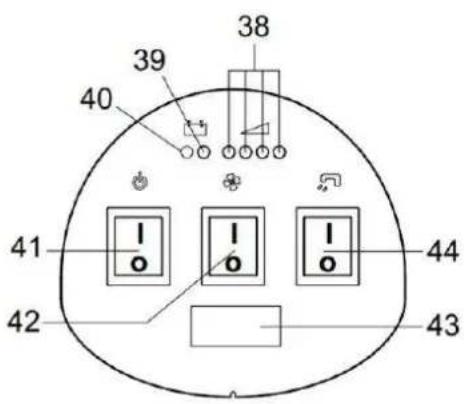

OHJAUSPANEELI (Kuva 2)

1. Akkulaturin valo (vihreä kastuneena)
2. Akun tyhjentynyt valo (punainen)
3. Akun tyhjentynyt valo (punainen)
4. Virtakytkin
5. Imukytkin
6. Ajastin (valinnainen, käytetään harjan työskentelyajan tallentamiseksi)
7. Solenoidiventtiilin kytkin vesisuihkun hallintaan

38 39 40 41 42 44 VIPER AS430B AS510B

38 39 40 41 42 43 44

Kuva 2

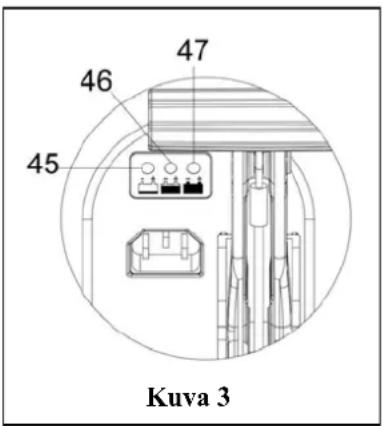

LATURIN ILMAISUVALON NÄYTTÖ (Kuva 3)

(Valinnainen, soveltuu malleihin, joissa sisäänrakennettu laturi)

1. Kun lataus al kaa, laturin punainen ilmaisuvalo (45) vilkkuu muutaman kerran ja lopettaa vilkkumisen ja palaa punaisena, jolloin se astuu ensimmäiseen latausvaiheeseen;
2. Kun se on ladannut jonkin ajan, laturin punainen ilmaisuvalo (45) sammuu, keltainen ilmaisuvalo (46) syttyy pysyvästi: tällöin se astuu toiseen latausvaiheeseen;
3. Kun se on ladannut noin 10 tuntia, sammuu (46), (47) vihreä ilmaisuvalo palaa pysyvästi, joka ilmaisee, että lataus on valmis, ja se on päättynyt.

45 46 47 Kuva 3

HUOM

1) Latauksen aikana, jos k eltainen ilmaisuvalo vilkkuu: akku ei ole ladattavaa tyyppiä tai akku ei ole kunnolla kytketty, tai on oikosulku lähtöterminaalissa.
2) Jos punainen valo vilkkuu: oikosulku on laturin sisällä. (Katso tarkempien tietojen saamiseksi liittyvistä osista laturin ohjeita.)

KÄYTTÖOPAS

VAROITUS

Koneen tietyissä osissa löytyy joitakin viittaavia merkkejä:

• VAARA
• VAROITUS
• VAROTOIMENPIDE
• KONSULTAATIO

Tätä käsikirjaa lukiessaan käyttäjän on erittäin hyvin tarkkailtava näiden merkkien symboleja.

Ei missään tapauksessa saa näitä merkkejä peittää. Jos ne ovat vahingoittuneet, vaihda ne heti.

ASENTAMINEN JA UUDEN KONEEN AKUN ASETUS

VAROITUS

Jos akku on huonosti asennettu tai väärin liitetty, koneen sähkökomponentti voi vahingoittua vakavasti. Akun voi asentaa vain pätevä henkilöstön jäsen. Jos käytetään akkua mallinumeron mukaan (MÄRKÄ tai GEELI), aseta toiminnan piirilevy ja alusta laturi (valinnainen).

Tarkasta onko akku vahingoittunut ennen asentamista.

Irrota akkuliitin ja alustan laturin pistoke.

Ole varovainen akkua koskiessasi.

Tämä kone tarvitsee kaksi (2) 12V akkua. Liitä Kuvassa 4 osoitetulla tavalla oikealla puolella.

Tämä kone voi syöttää mitä tahansa seuraavista malleista:

a) Akut (MÄRKÄ tai GEELI/ AGM) ovat jo asennettu ja niitä voidaan käyttää koska tahansa.

1. Tarkasta akku. Liittimen kautta (9) liitä akku koneeseen.
2. (Sovellettavissa ainoastaan AS430B ja AS510B): Paina alas on/off kytkintä (41). Jos vihreä valo on päällä, se näyttää, että akku on valmis käyttöön.
   Jos meripihka tai punainen valo palaa, se näyttää, että akkua on ladattava. (Katso jaksoa ylläpidosta liittyvien toimenpiteiden vuoksi).

12V 12V Figure 4

b) Ilman akkuja

1. Osta samanlainen akku (katso jaksoa teknisistä parametreistä). Tiedot akun valinnasta voidaan hankkia pätevältä akkumyyjältä.

2. Aseta kone ja alustan laturi (jos varustettu) akkutyyppien mukaisesti (MÄRKÄ TAI GEELI/AGM). Lue myös seuraava kappale akun asennustavasta.

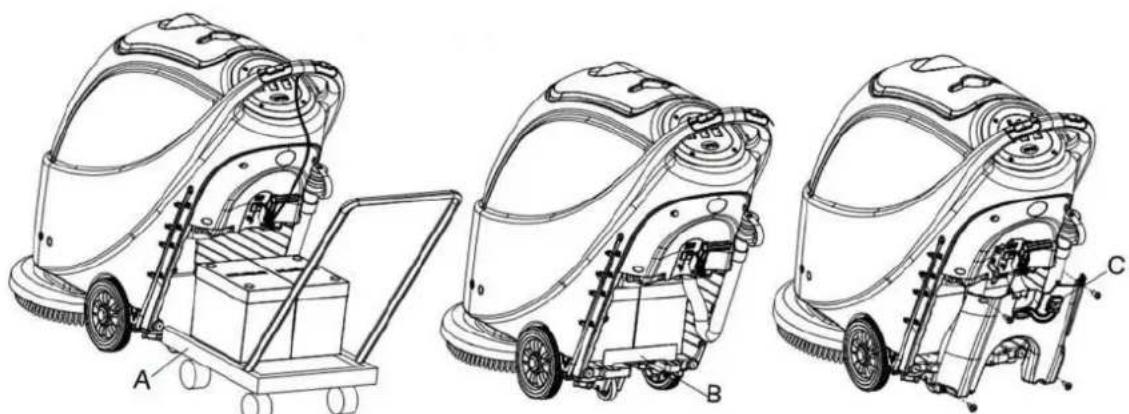

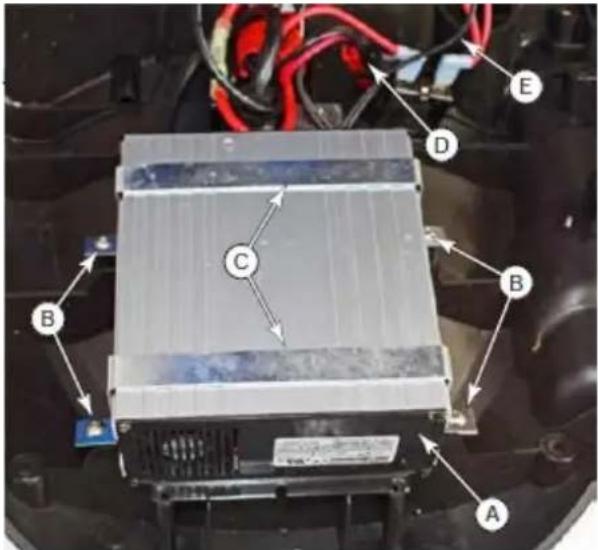

Akkulaturin asetus (vain sisäiseen laturiin, jos asennettu) Akkulaturi

Akkulaturi sijaitsee takakannen sisäpuolella ja se on liitetty suoraan akkuihin. Laturia ohjataan mikroprosessorilla ja se käyttää erilaisia latauskäyriä, jotta saavutetaan optimaalinen suorituskyky erityyppisille akuille.

1. Poista takakannet (Ohjauskansi), joka kuvataan sivulla 409.
2. Kytke irti kaapelin liitin (D), joka johtaa akkuihin.
3. Kytke irti kaksi johtimen liitosnapaa (E), jotka johtavat ohjaustauluun.
4. Poista 4 ruuvia (B), jotka varmistavat kiinnityshihnat (C) kanteen, ja poista laturi (A).

A B C D E

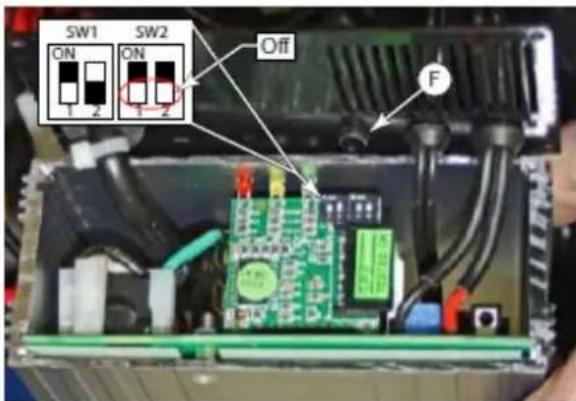

Akkutyypin Dip-kytkimet (SPE)

Laturin toimintoa ohjataan 4 dip-kytkimellä (2 paria), jotka ovat takakannessa. Toisiin 2 kytkimeen ei tulisi koskaan koskea, ellei laturia ole vaihdettu. Niiden asento on vahvistettava, aseta akun jännite (24 V) ja maksimiampeeriarvo (9 A), ja asennon tulisi aina olla Off.

Ensimmäiset 2 kytkintä ovat saavutettavissa muovitulpan kautta laturia avaamatta. Nämä kytkimet asettavat käytettävän latauskäyrän tyypin jokaiselle akkutyypille. Käyrän tyyppi määrittää tavan ja määrän, jolla virtaa ja jännitettä johdetaan akkuun sen latausjakson eri vaiheissa.

1. Vain jos laturi on uusi ja 2. DIP-kytkinpari on vahvistettava, on poistettava takakansi.
2. Poista muovitulppa, joka peittää DIPkytkimen pääsyaukon (F).
3. Aseta ensimmäiset 2 DIP-kytkintä alla olevan taulukon tietojen mukaisesti.
4. Laita muovitulppa takaisin.

Akkutyyppi/tuotemerkki	Käyrän tyyppi	SW1 SW2
		D1 D2	D1 D2
Nesteakut	IUIa-ACD	Päällä	Pois	Pois	Pois
Geeliakut (Exide-Sonnenschein ja Haze)	IUIa-GEL Pois	Pois
Fullriver AGM-akut (Oletus)	IU0U-AGM	Pois	Päällä
Discover AGM-akut	IUIa-AGM	Päällä	Päällä

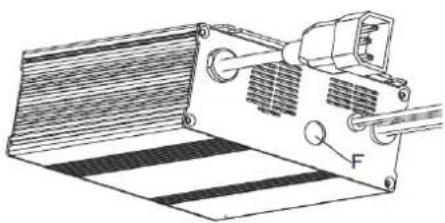

Akkutyypin Dip-kytkimet (Powerfirst)

1. Poista muovitulppa, joka peittää DIP-kytkimen pääsyaukon (F).
2. Aseta ensimmäiset 2 DIP-kytkintä alla olevan taulukon tietojen mukaisesti.
3. Laita muovitulppa takaisin.

Akkutyyppi/tuotemerkki	Käyrän tyyppi	SW1 SW2
		D1 D2	D1 D2
Nesteakut	IUIa-ACD	Päällä	Pois	Pois	Pois
Geeliakut (Exide-Sonnenschein)	IUIa	Pois	Pois
Fullriver AGM-akut (Oletus)	IUUa	Pois	Päällä
Discover AGM-akut	IUIa	Päällä	Päällä

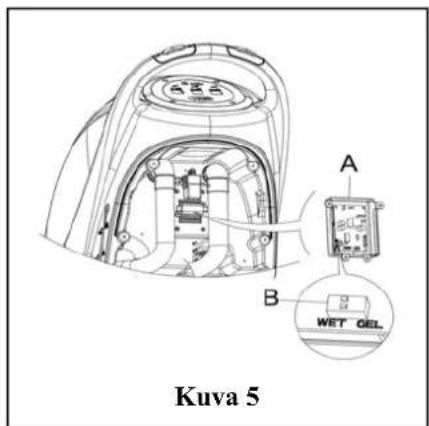

AKUN ASENNUS JA AKKUTYYPIN ASETUS (NESTEAKKU TAI GEELI/AGM-AKKU)

Akkutyypin (NESTE tai GEELI/AGM) mukaan aseta sähköinen piirilevy sisäiseen laturiin. Menetelmät ovat seuraavat:

1. Varmista, että akun liitin on irrotettu. Jos kone perustuu "AGM" akkuun entisen tehtaan aikana, mene suoraan vaiheeseen 8; muuten, täydennä vaiheet 2, 3, ja 4.
2. Ota vuotoletku pois (15)
3. Jos varustettu alustan laturilla, ota laturing johto pois kelasta.
4. Ota ohjauskansi (5), ja akun kannen ruuvit pois (10). Poista ruuvit PCB-jalustasta. DIP-kytkin (B) akkumallin asettamiseksi voidaan nähdä, kun käännetään PCB-alusta yli. (Katso Kuvaa 5)
5. Säädä mikro-DIP-kytkin (B) asentoon "WET" (nesteakku).

Kuva 5 A B WET GEL

Oletusasetus: GEELI/AGM

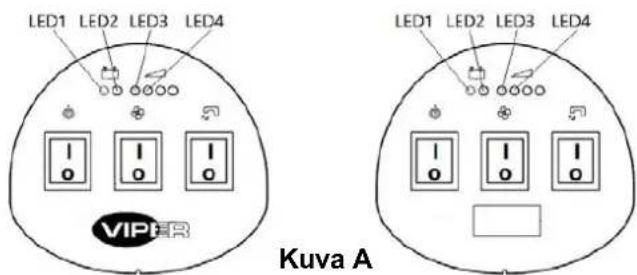

DIP1	DIP2	Akun tyyppi	LEDIN tila (Kuva A)
POIS	POIS	NESTEakut	LED1, LED2 vilkkuu kahdesti
PÄÄLLE	POIS	Discover AGM-akut	LED3, LED4 vilkkuu kahdesti
PÄÄLLE	PÄÄLLE	Muut GEELI-/AGM-akut paitsi Discover	LED3 vilkkuu kahdesti

LED1 LED2 LED3 LED4 VIPER Kuva A

1. Suorita askeleet 3, 4 ja 5 päinvastaisessa järjestyksessä.

Akkujen asentaminen

1. Irrota akun liitin (9).
2. Avaa palautussäiliön kansi (25) ja tarasta, onko palautussäiliö tyhjä vai ei; jos ei, tyhjennä se vuodatusletkun kautta (15).
3. Avaa ikkunalastan kiinnitetyn nupin ruuvi (16), ota se liitin pois, joka yhdistää imuputken jätteelle (11) ikkunalastaan ja ota ikkunalasta pois.
4. Ruuvaa akkukannen ruuvit auki (10) ja poista kansi.
5. Ruuvaa ikkunalastan asettelujohdon liitin auki (12) joka kiinnittää ikkunalasta telineen (19), ja ripusta ikkunalastan asetusjohto ylöspäin.
6. Ripusta vuodatusletku (15) ja imuputki jätteelle (11) ylöspäin.
7. Työnnä akun koon mukaan kiinnitysalusta akkulokeroon täysin sisäänpäin.

HUOM

Akun mitat eivät saa ylittää seuraavia mittoja: K x L x P: 330mm x 170mm x 260mm.

Ei akkumittojen vaihtelun mukaan kiinteiden akkujen valintavaatimus on seuraava:

1) Akkujen tapauksessa, joiden pituus on alle 270mm, käytä kiinteän alustan 2 kappaletta (B, Kuva 6) ja sijoita ne vierekkäin vesisäiliön akkua;
2) Akkujen tapauksessa, joiden pituus on välillä 310mm ja 270mm, käytä 1 kiinteän alustan kappale (B, Kuva 6) ja sijoita se vesisäiliön akkuun;
3) Akkujen tapauksessa, joiden pituus on välillä 330mm ja 310mm, ei ole tarvetta kiinteälle alustalle asennon korjaamiseksi.

1. Asenna akku, jolla on erityisesti valmistetut akun asennusvälineet (A, Kuva 7). Kun akku on asennettu, poista akun asennusvälineet, ja asenna akun kiinnitysterline (B, Kuva 7).

1. Laita akun liitin (C, Kuva 7) akkulokeron kannen aukon läpi, laita vuodatusletku akkulokeron kannen oikean aukon läpi, kiinnitä akkulokeron kansi 4 ruuvilla ja asenna ikkunalastan asetusjohto, vuodatusletku ja ikkunalasta peräkkäin.

Akun lataaminen

1. Akun lataamiseksi (katso vaiheet ylläpitojaksossa selitettynä).

ENNEN KONEEN KÄYNNISTÄMISTÄ

HARJAN / PEHMUSTEEN PITIMEN ASENTAMINEN JA LASTAAMINEN

HUOM

Puhdistettavan lattiatyypin mukaan kone voidaan asentaa harjalla (Kuva8, A), tai pehmusteen pitimiellä (Kuva 8, B ja C).

VAARA!

Harja/pehmusteen pitimen manuaalisen asennuksen tai poistamisen tapauksessa tarkasta ensin, että kaikki kytkimet ovat pois-asennossa ja nosta ikkunalasta pois lattialta, jonka jälkeen voidaan työskennellä harjan tai pehmusteen pitimen kanssa. Lisäksi käytä suojakäsineitä jottet leikkaa itseäsi sirpaleilla.

1. (Soveltuu vain AS430B ja A S510B): varmista, että kytkin (41) on poiskytketyssä (O) tilassa.

2. Paina käsitankoa alas (2) säiliön rungon nostamiseksi (26).

3. Laita harja (A) tai pehmusteen pidin (B – C) kotelon alle.

4. Käytä kahvatankoa (2) säiliön rungon alentamiseski (26) voidaksesi päästä kosketuksiin harjan tai pehmusteen pitimen kanssa.

5. Asenna harjan/pehmusteen pitimen automaattisesti kääntämällä virtakytkintä (41) "I" asentoon ja painamalla alas turvallisuuskytkintä (1). Työnnä varovasti konetta eteenpäin siten, että sallit hihnalaikan säiliön rungon alaosassa rinnastaa harjan tai pehmusteen pitimen kanssa, joka voidaan sitten asentaan. Vapauta sitten turvallisuuskytkin. Jos tarpeen, toista tämä toimenpide, kunnes harja/pehmusteen pidin on asennettu.

6. Jos vaihe 5 yläpuolella tuntuu olevan liian vaikea, käytä manuaalista menetelmää seuraamalla nuolen päätä (D) harjan/pehmusteen pitimen asentamiseksi (kuten Kuvassa 8 näytetään).

7. Lastataksesi harjan/pehmusteen pitimen automaattisesti, käännä virtakytkin (41) "O" asemaan. Käytä kahvaa kahvatangon pitämiseksi ja paina konetta alaspäin, kunnes opaslaikka koskettaa lattiaa ja harja/pehmusteen pidin roikkuu ilmassa. Kytke virtakytkin (41) "I" asentoon ja paina alas turvallisuuskytkintä antaaksesi harjan tai pehmusteen pitimen kääntyä, kunnes harja/pehmusteen pidin putoaa lattialle.

8. Jos vaihe 7 yläpuolella tuntuu olevan liian vaikea, käytä manuaalista menetelmää kääntämällä harjaa/pehmusteen pidintä normaalia menosuuntaa vastakkaiseen suuntaan, ja se voidaan poistaa. (Kuten kuvassa 8 näkyy)

A C D E ETU B Kuva 8

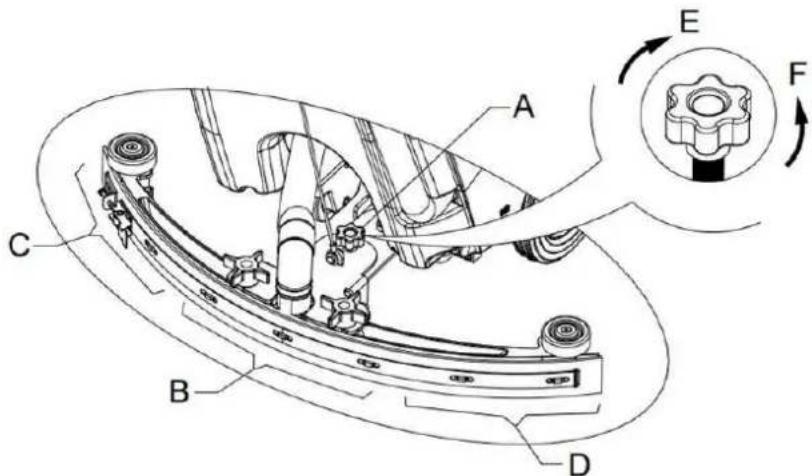

IKKUNALASTAN TASAPAINON SÄÄTÄMINEN

1. Asenna ikkunalasta ja käännä se kireälle kahvan avulla. Liitä imuputki ikkunalastaan.

2. Säädä ikkunalasta säätökahvan läpi (A) ikkunalastassa (katso Kuvaa 9).

1) Jos taka ikkunalastan raidan keskiosassa, jaksossa B, on rako lattialla tai alaspaine on suhteellisen kevyt, säädä kahvaa vastapäivään, kunnes takaikkanalastan koko pituus koskettaa lattiaa. Etuikkunalastan raidan on koskettava kevyesti lattiaa.

2) Jos takakikkunalastan raidan kahdessa päässä, jaksossa C ja D on aukko lattialla tai alaspäinpaine on suhteellisen kevyt, säädä kahvaa myötäpäivään, kunnes takaikkunalastan koko pituus koskettaa myös lattiaa. Etuikkunalastan radian on kevyesti koskettava lattiaa.

Ainoastaan matalavaahtoisia, ei syttyviä pesuaineita voidaan käyttää. Nämä pesuaineet sopivat kaikkiin kaasunpesulaitteisiin.

1. Avaa veden tulokansi (27) ja lisää vesi liuossäiliöön. Älä täytä säiliötä yli. Lähimmän veden tulon suodattimen reunaan asti täyttäminen riittää. Kun valmistat puhdistusliuoksen, noudata tislausarvoja, joita toimitettiin kemikaalin valmistukseen ja veden lämpötila ei saa ylittää 40°C.

VEDENVIRTAUKSEN VOLYYMIN SÄÄTELY

VAROITUS!

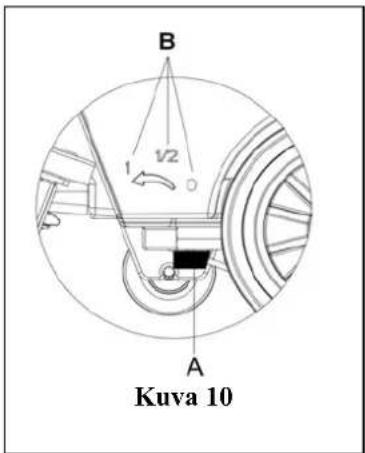

Palloventtiilin kahvan säätely(A, Kuva 10) on tehtävä siinä tilassa, kun virtakytkin (41) on "O" asennossa.

1. Veden volyymin virtaus voidaan säätää palloventtiilin kahvan kautta (A, Kuva 10) mukaisesti lattian hankaamiseen.

KONEEN KÄYNNISTYS JA PYSÄYTYS

Koneen käynnistäminen

1. Suorita esivalmistusvaiheet yllä mainitulla tavalla.

2. Paina virtakytkin (41) "I" asentoon.

3. Käytä ikkunalastan kahvaa (41) sen alentamiseksi.

4. Paina imupumpun kytkin (42) "I" asentoon.

5. Paina vedenvirtausvolyymin hallintakyktin (44) "I" asentoon. (Työskentele samanaikaisesti turvallisuuskytkimellä (1) solenoidiventtiilin työn hallitsemiseksi.)

B V2 A Kuva 10

1. Pidä turvallisuuskytkimestä (1) ja työnnä koneen liikuttamiseksi. Harja (29) alkaa pyörimään, ja kone aloittaa puhdistustyön.

KONSULTAATIO: Koneen työntötapa Yksi koneen ominaisuus on kahden turvallisuuskytkimen asentaminen kahvatangon molemmilla puolilla. Jokainen turvallisuuskytkin kykenee hallitsemaan itsenäisesti harjan toimintaa. Käytössä se helpottaa koneen toiminnan hallintaa.

Kokemuksen perusteella koneen liikuttamistapa näytetty oikealla Kuvassa 11 sopii paremmin, käyttäjä tuntee sen mukavammaksi kädessä se vähentää työväsymystä. Joten käyttäjille suositellaan koneen liikuttamista tällä tavalla

1. Kun olet lopettanut koneen käytön, purkaa ensin harja/pehmike pidin (viittaa harjan/pehmike pitimen asennus ja purkaminen jaksossa mainittuihin osiin)
2. Vaauta turvallisuuskytkin (1) harjan/pehmike pitimen ja solenoidiventtiilin pois kytkemiseksi.
3. Paina imupumpun kytkin (42) "O" asentoon, ja imupumppu viivästyy 5 sekunin ajan ennen työn lopettamista.
4. Paina vedenvirtausvolyymin hallintakytkin (44) "O" asentoon kytkeäksesi solenoidiventtiilin työ kokonaan pois.
5. Paina virtakytkin (41) "O" asentoon.
6. Käytä ikkunantaltan nostokahvaa (14) sen nostamiseksi.

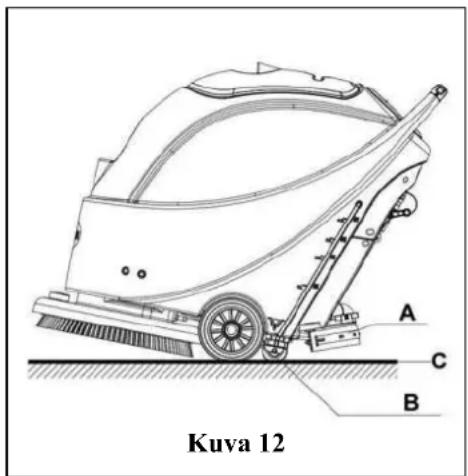

7. Tarraa kahvatankoa (2) ja kallista konetta hennosti taaksepäin, kunnes opaslaikka (B) koskettaa lattiaa. Katso kuvaa 12.

Kuva 12

KONEEN TOIMINTA (HANKAAMINEN JA KUIVAUS)

1. Käynnistä kone ylläolevan kuvauksen mukaisesti.

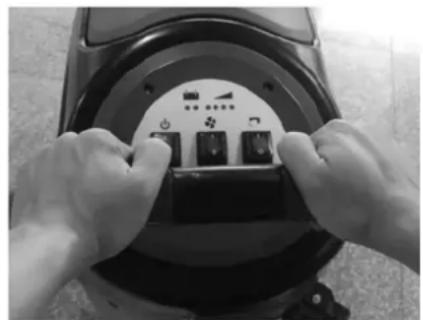

2. Pidä turvallisuus kytkintä (1) (Kuvassa 11 näytetyllä tavalla), työnnä koneen liikuttamiseksi ja aloita puhdistustyö.
3. Jos tarpeen, kytke kone pois ja säädä ikkunalastan säätelykahvaa. (Katso vaiheet ikkunalastan tasapainon säätämisestä)
4. Jos tarpeen, kytke kone pois ja säädä vedenvirtauksen volyymiä palloventtiilin kahvalla. (Katso vedenvirtauksen volyymin säädön vaiheet.)

VAARA!

Voidaksesi välttää lattian vahingoittamista, kun kone pysyy yhdessä paikassa ilman liikkumista, kytke virtakytkin pois (41).

Akun purkaus toiminnan aikana

1. Se tapahtuu vain, kun vihreä varoitusvalo (38) palaa jatkuvasti, että akun virransyöttö riittää koneen normaaliin toimintaan.

HUOM

Kun kaikki neljä vihreää valoa (38) on kytketty päälle, se osoittaa, että akku on täysin ladattu.

Kun ainoastaan viimeinen vihreä valo (38) on paella, ja alkaa vilkkumaan, suosittele akun lataamista, koska kone pysähtyy automaattisesti muutaman minuutin jälkeen.

Kun viimeinen vihreä valo (38) kytkeytyy pois ja punaiset valot (39 ja 40) alkavat vilkkumaan, kone pysähtyy automaattisesti muutaman sekunnin jälkeen. (Katso ylläpito-jaksoon liittyviä vaiheita).

VAARA!

Älä käytä konetta, kun akun virransyöttö ei ole riittävä, voidaksesi ehkäistä akun vahingoitumisen ja akun käyttöiän lyhenemisen.

SÄILIÖN TYHJENTÄMINEN

Kun palautussäiliö on täynnä, kelluva automaattisessa kelluvassa sulkulaitteessa (36) estää tulon, joka yhdistää imupumpnun. Melun yhtäkkisen lisääntymisen kautta imupumpusta voidaan harkita, että imupumppi on jo ylilastattu ja jäteveden välitön vuodatus on tarpeen.

VAARA!

Jos imupumppi kytketään yhtäkkiä pois (esim. Koska kone liikahta a jonka tuloksena kelluva akivoituu), ja jos toiminnan takaisinotto on tarpeen, suorita seuraavat askeleet: paina virtakytkintä (41 ja 42) virran ja imupumpun pois kytkemiseksi ja avaa palautussäiliön kansi (25) sen tarkastamiseksi, onko kelluva kelluvassa suodattimessa palautettu veden pinnalle. Sulje sitten palautussäiliön kansi (25), ja paina virtakytkintä (41 ja 42) virran ja imupumpun päälle kytkemiseksi.

Kun palautussäiliö on täynnä jätevettä, noudata seuraavia vaihteita sen vuodattamiseksi.

Palautussäiliön tyhjentäminen

1. Kytke kone pois.
2. Käyttämällä ikkunalastan kahvaa (14), nosta ikkunalasta.
3. Liikuta konetta sille omistetulle kaatopaikalle.
4. Tarraa kahvantanko (2) ja kallista konetta taaksepäin, kunnes opaslaikka koskettaa lattiaa. (Koneen telakoimiseksi katso koneen pysäyttäminen jakson toimepiteitä.)
5. Ota vuodatusletku pois kiinnitysnipistimestä, taita vuodatusletkun yläosaa (kuten A, Kuvassa 13 näytetään), avaa sitten vuodatusletkun kansi, alenna vuodatusletku alhaiselle tasolle tai maahan veden vuodattamiseksi. Vaihtoehtoisesi, sijoita vuodatusletku suoraan alhaiselle tasolle tai maahan veden lähdön alaspäin katsomiseksi (kuten B, Kuvassa 13 näytetään), ja väännä sitten veden vuodatuskansi auki jäteveden vuodattamiseksi säiliöön. Kun vuodatus on valmis, käytä puhdasta vettä palautussäiliöiden sisäosan puhdistamiseksi.

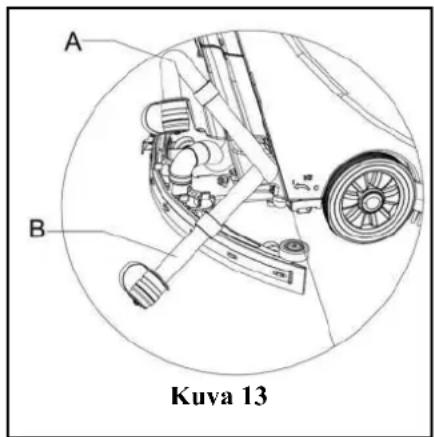

A B Kuva 13

VAARA!

Jäteveden vuodattamisen yhteydessä imuputki jätevedelle on taitettava tai alennettava alempaan asentoon (kuten Kuvassa 13 A tai B näkyy), ja sitten avattava imuputken kansi jätteelle veden vuodattamiseksi. Älä tee jäteveden imuputken lähdöstä pystysuoraa voidaksesi vuodattaa vettä pystysuoraan. Tämä on jäteveden roiskumisen ehkäisemiseksi käyttäjän päälle.

Liuossäiliön tyhjentäminen

1. Suorita vaiheet 1 - 4.

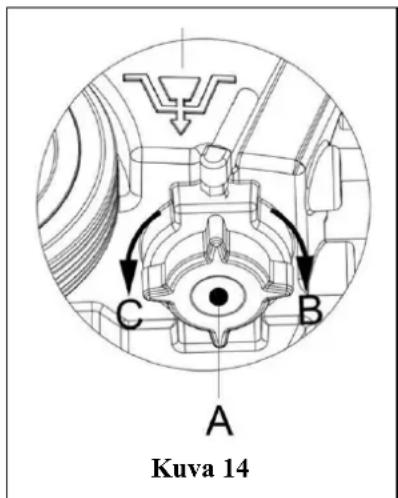

2. Kuva Kuvassa 14 näytetään, käännä Liuossäiliön kansi auki (A) vastapäivään suuntaan C, ja vuodata Liuossäiliö täysin. Käytä puhdasta vettä Liuossäiliön sisäosan pesemiseksi. Kun työ on valmis, käännä Liuossäiliön kansi kireästi (A) myötäpäivään suuntaan B.

KONEEN KÄYTÖN JÄLKEEN

Kun työ on valmis ja ennen koneen jättämistä suorita seuraavat vaiheet:

1. Noudata toim enpiteitä, kuten aikaisemmassa jaksossa kuvataan harjan/pehmuste pitimen asentamisesta ja purkamisesta ja ota harja/pehmuste pidin pois.
2. Noudata toimenpiteitä liittyvissä jaksoissa kuvattuna, vuodata vesi täysin Liuossäiliössä ja palautussäiliössä.
3. Suorita päivittäiset ylläpitotoimenpiteet (katso jaksoa ylläpidosta).

Kuva 14 A B C

1. Varastoi kone, mukaan lukien harja/pehmuste pidin ja ikkunalasta, puhtaassa ja kuivassa paikassa. Ikkunalasta on nostettava ja otettava pois.

TOIMEETTOMUUSAJANJAKSOT

Jos konetta ei käytetä yli 30 päivään, käsittele sitä seuraavalla tavalla:

1. Suorita t arpeelliset toimenpiteet joita on noudatettava koneen käytön jälkeen.
2. Irrota liitin (9) joka yhdistää akun ja koneen.
3. Jottei akulle tapahtuisi vahinkoa, ja jos konetta ei käytetä yli 3 kuukauteen, lataa akku kerran 3 kuukaudessa.

KÄYTTÖ ENSIMMÄISTÄ KERTAA

Kun olet käyttänyt sitä ensimmäsen 9 tunnin ajan, tarkasta kaikki osat sen varmistamiseksi, että se ei ole löystynyt tai vahingoittunut toiminnan aikana, ja tarkasta, onko siinä näkyviä vahinkoja tai vuotoja.

YLLÄPITO JA HUOLTO

Koneen huoltoikä ja maksimi toimintaturvallisuus on varmistettu sopivalla ja hyvin ajoitettu ylläpidolla ja huollolla.

Seuraava taulukko tarjoaa yleisen ylläpitosuunnitelman koneelle. Ylläpidon aikavälit on määritelty suurimmaksi osaksi koneen työolosuhteen kautta. Nämä aikavälit on ylläpidosta vastuussa olevan henkilöstön muodostettava.

VAROITUS!

Anoastaan kun koneesta on kytketty virta pois ja bteys koneen ja akun välillä on katkaistu, voidaan nämä toimenpiteet suorittaa. Ennen minkään ylläpitotoimenpiteen suorittamista tutki tarkalleen liittyvät turvallisuusjaksot.

Kaikki ylläpidot suunnitelmassa tai lisäylläpidot on pätevän henkilöstön tai valtuutetun huoltokeskuksen suoritettava.

Tämä käsikirja liittyy ainoastaan yksinkertaisimpiin ja kaikkein yleisimpiin ylläpitotoimenpiteisiin.

Kaikkien muiden ylläpitotoimenpiteiden tapauksessa, kuin mitä suunnitellun ylläpidon taulukossa löytyy katso huoltokeskuksen ylläpitokäsikirjaa.

YLLÄPITO AIKATAULU

Toimenpide Päivittäin,	Kone käytön jälkeen	Viikottain	6 kuukaude n välein	Vuosittain
Lataa akku
Puhdista ikkunalasta
Puhdista harja/pehmusteen pidin
Puhdista vesisäiliö ja kelluva suodatin, tarkasta eristysraidat vesitankilla
Tarkasta ja muuta ikkunalastan raita
Puhdista liuossuodatin
Puhdista imupumpun suodatin
Tarkasta MÄRKÄ-akun nestetaso
Tarkasta mutterien ja pulttien kireys			(1)
Tutki tai muuta harjan/pehmusteen pitimen moottorin hiiliharjan				(2)
Tutki tai muuta Imupumpun hiiliharja				(2)

(1) Se on suoritettava 9 tuntia koneen työn aloittamisen jälkeen.
(2) Nämä ylläpitotoimenpi teet on valtuutetun VIPER-huoltokeskuksen suoritettava.

AKUN LATAUS

HUOM

On aika vaihtaa akku, kun meripihkan tai punaisen värinen valo sy ttyy, tai joka kerta, kun työ on valmis.

VAARA!

Pidä akku täysin ladatussa kunnossa voidaksesi pidentää akun käyttöiän.

VAARA!

Kun akun virta ei ole riittävä, akku on ladattava mahdollisimman heti. Tarkasta laturi ainakin kerran viikossa.

VAARA!

Jos alustan laturi ei ole annettu mukana, valitse sopiva ulkoinen lat uri akun lataamiseksi.

VAROITUS!

On oltava erityisen varovainen akkua ladatessa, koska siitä voi vuotaa happoa lataustoimenpiteen aikana. Akkuhappo on syövyttävää. Jos sitä joutuu vahingossa silmään tai iholle, huuhtele runsaalla vedellä ja mene lääkäriin.

1. Avaa palautussäiliön kansi (25) ja tarkasta, onko palautussäiliö tyhjä vai ei. Jos ei ole tyhjä, tyhjennä se vuodatusletkun avulla. (15).
2. Siirrä kone määrätylle latausaluelle.
3. Paina virtakytkin (41) "O" asetoon koneen pois kytkemiseksi.

4. Ainoastaan MÄRKÄ vedenlisääakkua saa käyttää

5. Tarkasta elektrolyyttien taso akun sisällä. Jos tarpeen, täytä kannen kautta.

6. Pidä kaikki kannet auki.

7. Jos tarpeen, pujdista akun päällysosa.

8. Valitse yksi seuraavista toimenpiteistä akun lataamiseksi kättämäsi akun mallin mukaisesti.

Akun lataaminen ulkoisella laturilla

1. Tarkasta, liittyvän käsikirjan mukaisesti, sopiiko ulkoinen laturi. Lähtöjännitteen on oltava tasavirta 24V.
2. Liitä akun liitin ulkoiseen liittimeen, ja liitä ulkoinen liitin pääliittimeen.
3. Kun laturi on valmis, liitä akun lataava liitin koneeseen.

Akun lataaminen alustan laturilla (valinnainen)

1. Ota kumikansi pois akun lataavan liittimen päädystä.
2. Liitä akkuliittimen pääty päävirtaan latausliitinjohdon kanssa. (Ota huomioon, onko alustan laturin tulojännite 220V – 240V ja lähtöjännite 24V ja taajuus on vaatimusten mukainen.) Kun laturi on liitetty päävirtaan, kaikki toiminnot katkaistaan automaattisesti. Jos punainen varoitusvalo on alustan laturissa paella ja valo palaa, joka näyttää että laturi lataa akkua.
3. Kun vihreä varoitusvalo (47) on päällä, se näyttää, että akun lataustoimenpide on valmis.
4. Kun lataus on valmis, ota liitosjohto pois akun latausliitimestä ja päävirrasta, ja laita kumikansi päälle.
5. Irrota laturin johto päävirrasta, ja kierrä johto kelalle (6).

HUOM

Jos tarvitse lisätietoja alustan laturista (35), katso liittyvästä käsikirjasta.

IKKUNALASTAN PUHDISTAMINEN

HUOM

Voidaksesi ylläpitää veden imun optimaalisen tehokkuuden, on ikkunalatan raitaa pidettävä puhtaana, ja sen on pysyttävä hyvässä kunnossa.

VAARA!

Kun ikkunalasta puhdistetaan, suositellaan suojakäsineiden käyttöä, koska ikkunalasta voi sisältää teräviä osasia.

1. Liikuta konetta tasaiselle ja sileälle pinnalle.
2. Paina virtakytkin (41) "O" asentoon koneen pois kytkemiseksi.
3. Ruuvaa kiinteä kahva auki (16) ikkunalastalla; ota liitin pois, joka kiinnittää ikkunataltan Palautusimuputken, ja irrota ikkunataltta.
4. Käytä ikkunataltan nostokahvaa (14) ikkunataltan tukikehyksen nostamiseksi.
5. Puhdista ikkunataltta (Kuva 15). Puhdista erityisesti ura (A, Kuva 15) ja lika sekä imuputken osasista. Tarkasta, onko etu ikkunalastan terä (C) ja taka ikkunalastan terä (D) eheät, ja onko siinä rikkinäiset reunat ja raot. Muuta ne, jos tarpeen (katso vaiheita seuraavassa osassa).
6. Asenna ikkunalasta uudelleen päinvastaisessa järjestyksessä.

IKKUNALASTAN TERÄN TARKASTUS JA VAIHTO

1. Noudata menetelmiä, jotka liittyvät edelliseen ikkunalastan puhdistusjaksoon (Kuva 15)

2. Tarkasta etu ikkunalastan terän reuna (E, Kuva 15) ja taka ikkunalastan terän reuna (F) (D). Koko pituudelta niiden on oltava samalla tasolla. Säädä niiden korkeutta muuten seuraavan toimenpiteen kautta.

3. Löysää nipistin (G) voidaksesi erottaa taka ikkunalastan terän (D) kehyksestä (M) ikkunalastan asennon säätämiseksi. Lukitse nipistin uudelleen säädön jälkeen.

4. Löysää kahvan ruuvia (I) etu ikkunalastan terän säätämiseksi (C); kiristä kahvan ruuvi säädön jälkeen.

5. Tarkasta onko etu ikkunalastan terä (C) ja taka ikkunalastan terä (D) ehjä ja onko siinä rikkinäisiä reunoja ja halkeamia. Jos tarpeen, muuta ne seuraavin tavoin. Tarkasta taka ikkunalastan terän etureuna (J) kulumisen vuoksi. Jos se on kulunut, se voidaan asentaa ylösalaisin (yläreunan on oltava ehjä). Jos yläreuna ei ole kulunut, muuta se noudattamalla alla olevia toimenpiteitä:

6. Löysää nipistin (G) antaaksesi paineterän erota kehyksestä (M), ota nipistintanko pois (K), ja muuta sitten tai käännä taka ikkunalasta (D) ylösalaisin. Asenna taka ikkunalastan terä päinvastaisessa suunassa uudelleen sen poistamiseksi.

7. Löysää kahvan ruuvi (I) ja ota etunipistintanko pois (L), ja muuta sitten etupuolen ikkunalasta (C).

Asenna etupuolen ikkunalastan terä uudelleen päinvastaisessa suunnassa sen poistamiseksi. Ikkunalastan terän vaihdon jälkeen (tai sen ylösalaisin asentamisen jälkeen) säädä etu- ja taka ikkunalastan terät ylläolevien toimenpiteiden mukausesti.

1. Liitä Imuputki (11) ikkunalastaan.
2. Asenna ikkunalasta ja käytä nuppia (16) sen kiristämiseksi, liitä sitten Imuputki ikkunalastaan.
3. Jos tarpeen, säädä ikkunalasta käsilaikan säädön kautta (20) (katso toimenpiteitä ikkunalastan tasapainon säätämiseksi).

Harjaa/pehmusteen pidintä puhdistettaessa suositellaan suojalasien käyttöä, koska ne voivat sisältää teräviä osia.

1. Kuten aikaisemmissa jaksoissa mainittiin, ota harja/pehmusteen pidin pois.
2. Puhdista harja/peh,usteen pidin vedellä ja puhdistusaineella.
3. Tarkasta harjan harjasten täydellisyys ja kulumistila ja, jos tarpeen, vaihda harja.
4. Tarkasta pehmusteen pitimen kulumistila ja jos tarpeen vaihda pehmusteen pidin.

VESISÄILIÖN JA KELLUVAN SUODATINSILMIKON PUHDISTAMINEN

1 Siirrä kone omistetulle kippauspaikalle.
2 Paina virtakytkin (41) "O" asentoon k oneen pois kytkemiseksi.

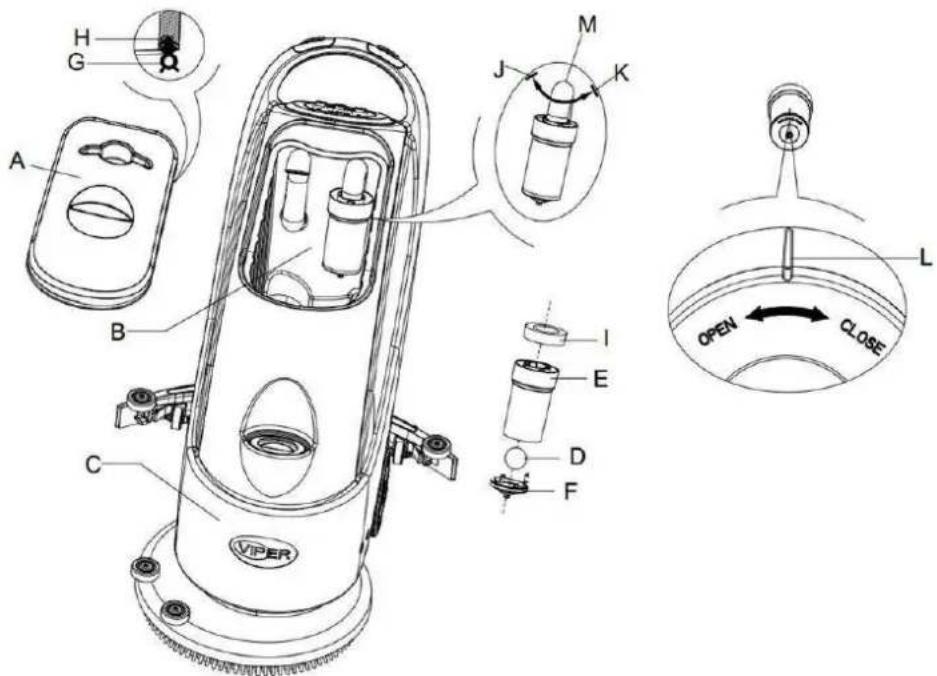

3 Avaa palautussäiliön kansi (A, Kuva 16), ja ota kelluva laite pois (36) palautussäiliöstä.
4 Käytä puhdasta vettä palautussäiliön kannen (A), säiliön (B ja C), ha kelluvan suodatintukikehyksen puhdistamiseksi (E). Palautusputken kautta (15), vuodata kaikki vesi vesisäiliöstä.
5 Jos tarpeen, noudata symboleja "Avaa" ja "Sulje" kuten Kuvassa 16 näytetään, avaa kelluvan suodattimen alakansi (F) ja puhdista kelluva (D), kelluva tukikehys (E), ja suodattimen sieni (I). Puhdistamisen jälkeen kiinnitä kelluva kelluvan suodattimen tukikehykseen (E), ja rinnasta sitten kelluvan suodattimen merkin ura (L) (F) kelluvassa suodattimessa uramerkillä (L) kelluvassa tukikehyksessä (E). Käännä kelluvan suodattimen alakansi (F) kireästi, ja kiinnitä suodattimen sieni (I) kelluvan suodattimen tukikehykseen (E), sekä imuputken päälle (M).
6 Tarkasta tiivistysrenkaan tiiviys (G) vesisäiliön kannessa.

HUOM

Vesisäiliön eristysrata (G) tekee vesisäiliön luonnissa tyhjiön. Sen on oltava täysin eristetty voidakseen tehokkaasti imeä jäteveden lattialta.

Jos tarpeen, vesisäiliön eristyssäiliö (G) voidaan poistaa urasta (H) ja muuttaa. Kun kokoat uuden vesisäiliön eristysraitaa Kuvassa 16 osoitetulla tavalla, asena liitin takaosan keskijaksoon.

7 Tarkasta, onko eristysraidan vastaanottava pinta (G) ehjä ja eristää sopivalla tavalla.
8 Sulje palautussäiliön kansi (A).

1. Vuodata kaikki vesi Liuossäiliöstä, kuten liittyvissä jakoisssa esitetään.
2. Siirrä kone tasa iselle ja sileälle pinnalle.
3. Paina virtakytkin (41) "O" asentoon koneen pois kytkemiseksi.

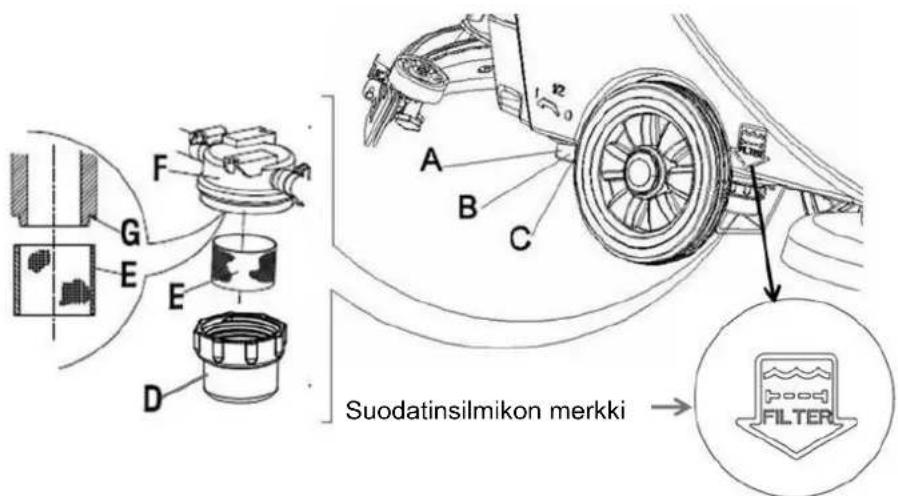

4. Kytke vuodatuspalloventtiili pois (A, Kuva 17) (löytyy koneen alaosassa, laikkojen takana). Sijoita B palloventtiili auki ja sijoita C palloventtiili kiinni.
5. Ota läpinäkyvä kansi pois (D), ja ota sitten suodatin pois (E), ja asenna ne suodatinlokeron päälle (F) puhdistamisen jälkeen.

HUOM

Suodatin (E) on asennettava tarkasti ulokkeen asemalle (G).

1. Avaa vuodatuspalloventtiili (A).

Suodatinsilmikon merkki FILTER

Kuva 17

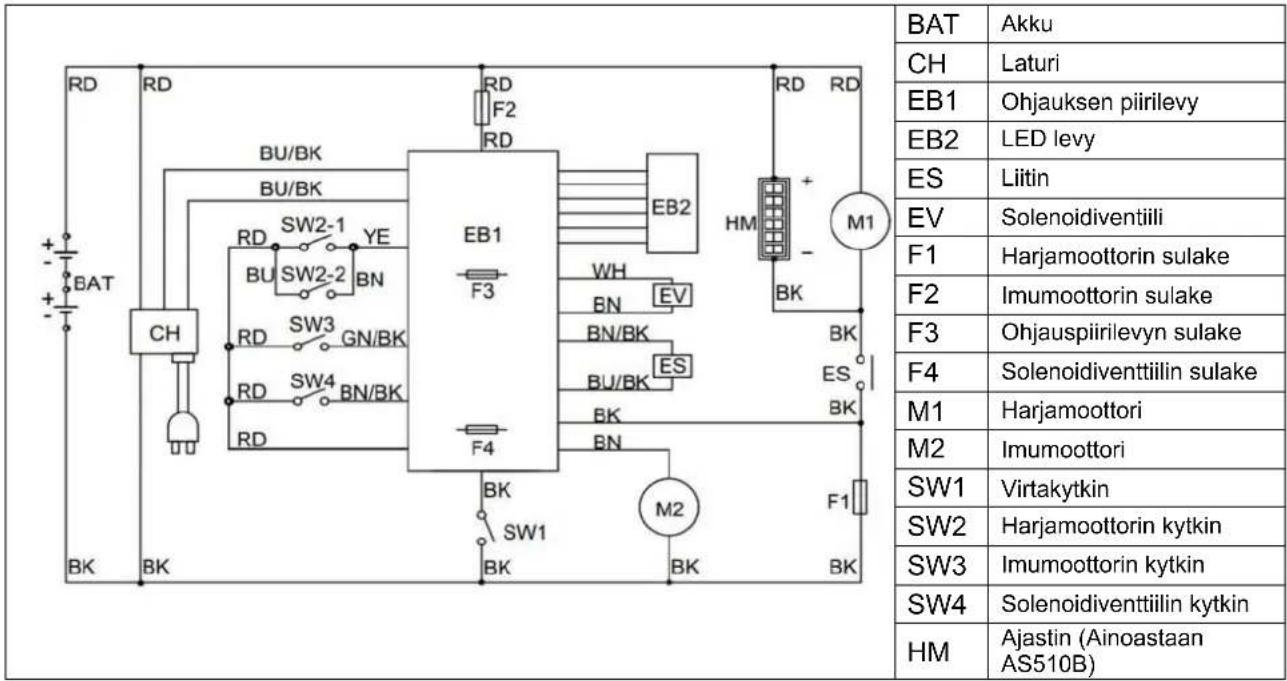

AS430B JA AS510B VIRTAPIIRIKUVA

BAT Akku CH Laturi EB1 Ohjauksen piirilevy EB2 LED levy ES Liitin EV Solenoidiventiili F1 Harjamoottorin sulake F2 Imumoottorin sulake F3 Ohjauspiirilevyn sulake F4 Solenoidiventtiilin sulake M1 Harjamoottori M2 Imumoottori SW1 Virtakytkin SW2 Harjamoottorin kytkin SW3 Imumoottorin kytkin SW4 Solenoidiventtiilin kytkin HM Ajastin (Ainoastaan AS510B)

VÄRIKOODIT

RD: Punainen BN: Ruskea BU/BK: Sininen /Musta

BU: Sininen YE: Keltainen GN/BK: Vihreä/Musta

BK: Musta WH: Valkoinen BN/BK: Ruskea/Musta

VIANMÄÄRITYS

Toimintahäiriö Mahdolliset syyt Korjaukset
Kone ei toimi: Merkkivalo ei pala	Akun liitin (9) ei ole liitetty. Li	itä akun liitin
	Akkuvirta on jo kulunut Lataa akku
Varoitusvalot (39 ja 40) vilkuvat	Harjamoottori on ylikuormittunut	Muuta pehmeään harjaan puhdistettavaan lattiaa n sopeuttamiseksi
	Muu aine on jumittunut harjan pyörintään	Puhdista harja
Harja ei toimi	Harjan sulake kaatui pois Aseta uudelleen
	Hihna on liukas	Tarkasta hihna, säädä kireyden väkipyörä
Imumoottori ei toimi Imusulake kaatui Aseta uudelleen
Riittämätön imu	Jätevesisäiliö on täynnä.	Vuodata vesisäiliö
	Imuputki jätteelle ja ikkunalastalle I ole oikein liitetty	Liitä imuputki jätteelle ja ikkunalastalle
	Kelluva suodatin on estetty tai tulo estetty	Puhdista kelluva suodatin, takrasta kelluva pallo
	Ikkunalasta on likainen tai ikkunalastan terä kulunut ja vahingoittunut	Puhdista ja tarkasta ikkunalasta
	Palautussäiliön kansi ei ole sopivasti kytketty päälle, tai veden eristysraidan säiliö on vahingoittunut	Sovita kansi sopivasti uudelleen, tai vaihda vesisäiliön eristeraita
Puhdas vesisyöttö harjalle ei riitä	Suodatin on likainen.	Puhdista suodatin
Ikkunalasta jättää jälkiä	Jätteitä ikkunalastan terän alla, kuten hiukkasia	Poista hiukkaset
	Ikkunalastan terä on jo kulunut, haljennut, hauras.	Vaihda ikkunalastan terä
	Ikkunalastan tasapainoa ei säädetä	Säädä tasapainoa

HUOM

Jos kone on asennettu vallinnaisella alustan laturilla, ja kun alustan laturri on viallinen, kone ei toimi.

Jos alustan laturi on viallinen, ota yhteys valtuutettuun ylläpitokeskukseen.

Saadaksesi lisätietoja katso ylläpitokäsikirjaa (saatavissa kaikissa VIPER-yrityksen ylläpitokeskuksissa)

KONEEN HÄVITYS

Käytä pätevää murskauskonetta tämän koneen hävittämiseksi.

Ennen tämän koneen hävitystä purkaa ja valikoi seuraavat materiaalit, jotka, liittyvien lakien ja säätelyjen mukaan on käsiteltävä oikealla tavalla.

• Akku
• Harja/pehmusteen pidin
• Muoviletkut ja muovikomponentit
• Sähkö- ja elektroniset komponentit (*)

(*): Ota yhteys lähimpään VIPER keskukseen (erityisesti sähköisten ja elektronisten komponenttien romuttamisen suhteen on tarpeen).

SADRŽAJ

UVOD 424

SADRŽAJ PRIRUČNIKA 424

SVRHA 424

REZERVNI DIJELOVI I ODRŽAVANJE 424

PROMJENE I POBOLJŠANJA. 424

PODRUČJE PRIMJENE 424

PODACI O IDENTIFIKACIJI....424

RASPAKIRAVANJE / PRIJEVOZ 424

OPĆE SIGURNOSNE UPUTE. 425

TEHNIČKI PODACI. 426

OPIS STROJA....426

STRUKTURA STROJA 426

KONTROLNI PANEL 427

ZASLON SVJETLOSNOG INDIKATORA PUNJAČA. 428

VODIČ ZA UPORABU 428

UGRADNJA I POSTAVLJANJE BATERIJE NA NOVOM STROJU 428

UGRADNJA BATERIJE I POSTAVKA TIPA BATERIJE (WET ILI GEL / AGM) 430

PRIJE POČETKA RADA STROJA. 432

UGRADNJA I SKIDANJE DRŽAČA ČETKE / ULOŠKA 432

UPRAVLJANJE BALANSOM ČETKE 433

REGULIRANJE VOLUMENA PROTOKA VODE 433

POKRETANJE I ZAUSTAVLJANJE STROJA 434

RAD STROJA (ČIŠĆENJE I SUŠENJE). 434

PRAŽNJENJE SPREMNIKA 435

NAKON UPORABE STROJA 436

RAZDOBLJA NEAKTIVNOSTI 436

KORIŠTENJE PRVI PUT 436

ODRŽAVANJE I NJEGA 436

TABELA RASPOREDA ODRŽAVANJA. 437

PUNJENJE BATERIJE 437

ČIŠĆENJE ČETKE. 438

PROVJERAVANJE I ZAMJENA NOSAČA ČETKE. 438

ČIŠĆENJE ČETKE / ULOŠKA. 439

ČIŠĆENJE SPREMNIKA VODE I NOSAČA FILTRA. 439

ČIŠĆENJE FILTRA OTOPINE 440

SKICA AS430B I AS510B 441

RJEŠAVANJE PROBLEMA. 442

ODLAGANJE STROJA 442

UVOD

BILJEŠKA
