KÄYTTÖOHJE Viper AS530R NILFISK

Me, Nilfisk täten vakuutamme omalla vastuulla, että edellä mainittu tuote on yhdenmukainen seuraavien direktiivien ja standardien mukaisesti

OHJAUSPANEELI....203

LED- NÄYTÖN ESITTÄMÄT TIEDOT....203

LATAUKSEN MERKKIVALOT....203

TEKNISET PARAMETRIT 204

PIIRIKAAVIO 205

KÄYTTÖ OHJEET 207

UUDEN AKUN KYTKEMINEN JA ASENNUS 207

AKUN ASENNUS JA AKKUTYYPIN ASETUS (NESTEAKKU TAI GEELI- / AGM-AKKU)....207

HÄTÄPYSÄYTYS 209

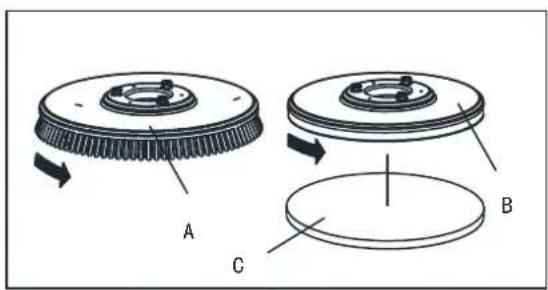

HARJAN/ VETOALUSTAN ASENNUS JA IRROTTAMINEN 209

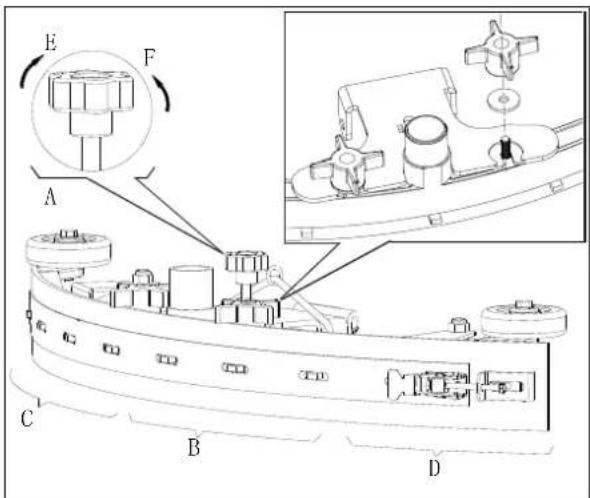

IMUSUULAKKEEN SÄÄTÄMINEN....210

PUHDASVESISÄILIÖN TÄYTTÄMINEN....210

KONEEN KÄYNNISTYS JA PYSÄYTYS 211

KONEEN KÄYTTÖ (PESU JA KUIVAAMINEN)....212

Sulkeissa esitetyt numerot ovat Laitteen kuvaus -luvussa esitettyjä osanumeroita.

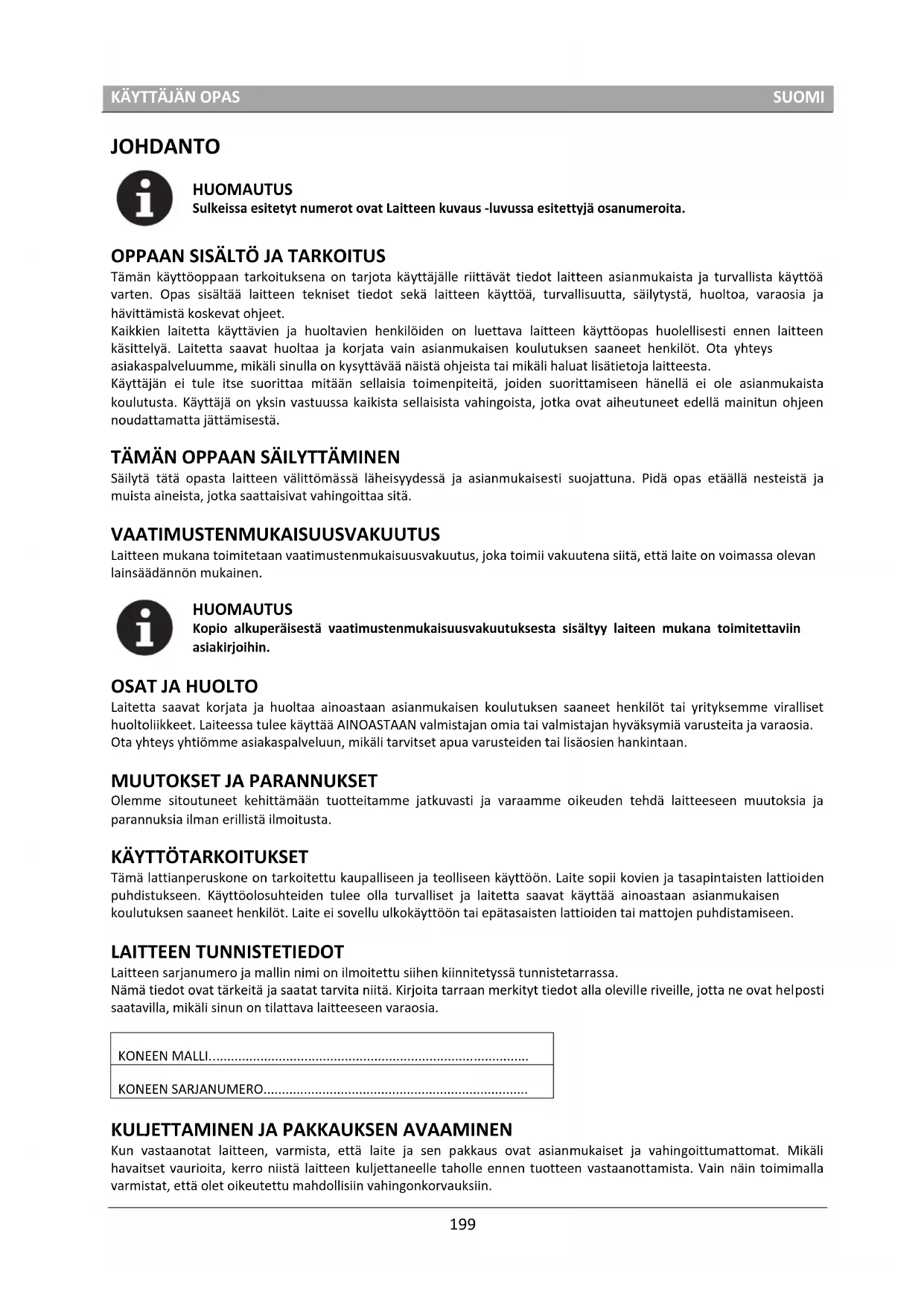

OPPAAN SISÄLTÖ JA TARKOITUS

Tämän käyttöoppaan tarkoituksena on tarjota käyttäjälle riittävät tiedot laitteen asianmukaista ja turvallista käyttöä varten. Opas sisältää laitteen tekniset tiedot sekä laitteen käyttöä, turvallisuutta, säilytystä, huoltoa, varaosia ja hävittämistä koskevat ohjeet.

Kaikkien laitetta käyttävien ja huoltavien henkilöiden on luettava laitteen käyttöopas huolellisesti ennen laitteen käsittelyä. Laitetta saavat huoltaa ja korjata vain asianmukaisen koulutuksen saaneet henkilöt. Ota yhteys asiakaspalveluumme, mikäli sinulla on kysyttävää näistä ohjeista tai mikäli haluat lisätietoja laitteesta.

Käyttäjän ei tule itse suorittaa mitään sellaisia toimenpiteitä, joiden suorittamiseen hänellä ei ole asianmukaista koulutusta. Käyttäjä on yksin vastuussa kaikista sellaisista vahingoista, jotka ovat aiheutuneet edellä mainitun ohjeen noudattamatta jättämisestä.

TÄMÄN OPPAAN SÄILYTTÄMINEN

Säilytä tätä opasta laitteen välittömässä läheisyydessä ja asianmukaisesti suojattuna. Pidä opas etäällä nesteistä ja muista aineista, jotka saattaisivat vahingoittaa sitä.

VAATIMUSTENMUKAISUUSVAKUUTUS

Laitteen mukana toimitetaan vaatimustenmukaisuusvakuutus, joka toimii vakuutena siitä, että laite on voimassa olevan lainsäädännön mukainen.

HUOMAUTUS

Kopio alkuperäisestä vaatimustenmukaisuusvakuutuksesta sisältyy laiteen mukana toimitettaviin asiakirjoihin.

OSAT JA HUOLTO

Laitetta saavat korjata ja huoltaa ainoastaan asianmukaisen koulutuksen saaneet henkilöt tai yrityksemme viralliset huoltoliikkeet. Laiteessa tulee käyttää AINOASTAAN valmistajan omia tai valmistajan hyväksymiä varusteita ja varaosia. Ota yhteys yhtiömme asiakaspalveluun, mikäli tarvitset apua varusteiden tai lisäosien hankintaan.

MUUTOKSET JA PARANNUKSET

Olemme sitoutuneet kehittämään tuotteitamme jatkuvasti ja varaamme oikeuden tehdä laitteeseen muutoksia ja parannuksia ilman erillistä ilmoitusta.

KÄYTTÖTARKOITUKSET

Tämä lattianperuskone on tarkoitettu kaupalliseen ja teolliseen käyttöön. Laite sopii kovien ja tasapintaisten lattioiden puhdistukseen. Käyttöolosuhteiden tulee olla turvalliset ja laitetta saavat käyttää ainoastaan asianmukaisen koulutuksen saaneet henkilöt. Laite ei sovellu ulkokäyttöön tai epätasaisten lattioiden tai mattojen puhdistamiseen.

LAITTEEN TUNNISTETIEDOT

Laitteen sarjanumero ja mallin nimi on ilmoitettu siihen kiinnitetyssä tunnistetarrassa.

Nämä tiedot ovat tärkeitä ja saatat tarvita niitä. Kirjoita tarraan merkityt tiedot alla oleville riveille, jotta ne ovat helposti saatavilla, mikäli sinun on tilattava laitteeseen varaosia.

KONEEN MALLI......

KONEEN SARJANUMERO......

KULJETTAMINEN JA PAKKAUKSEN AVAAMINEN

Kun vastaanotat laitteen, varmista, että laite ja sen pakkaus ovat asianmukaiset ja vahingoittumattomat. Mikäli havaitset vaurioita, kerro niistä laitteen kuljettaneelle taholle ennen tuotteen vastaanottamista. Vain näin toimimalla varmistat, että olet oikeutettu mahdollisiin vahingonkorvauksiin.

Noudata pakkauksessa ilmoitettuja ohjeita pakkausta avatessasi.

Varmista, että pakkaus sisältää kaikki seuraavat tuotteet:

1. Tekninen dokumentaatio, mukaan lukien käyttöopas sekä integroidun laturin käyttöopas, jos laitteessa on integroitu laturi.
2. Laturin kaapeli jos laitteessa on integroitu laturi.

TURVALLISUUS

Seuraavat symbolit ilmoittavat tilanteista, jotka saattavat aiheuttaa vaaran. Lue nämä tiedot huolellisesti, ja varmista, että olet tehnyt kaikki sellaiset toimet, jotka ovat välttämättömiä henkilövahinkojen ja aineellisten vahinkojen välttämiseksi.

KÄYTTÖOPPAASSA OLEVAT MERKINNÄT

VAARA!

Uhkaava vaaratilanne, joka voi aiheuttaa käyttäjälle kuolemanvaaran.

VAROITUS!

Ilmoittaa henkilövahinkojen riskistä.

HUOMIO!

Ilmoittaa laitteen käyttöön tai toimintoihin liittyvästä varoituksesta tai huomautuksesta. Kiinnitä erityistä huomiota tällä merkinnällä varustettuihin kappaleisiin.

HUOMAUTUS

Ilmoittaa laitteen käyttöön tai toimintoihin liittyvästä huomautuksesta.

TARKISTA OHJEET

Tämä merkintä ilmoittaa tilanteista, joissa käyttäjän on syytä tarkistaa asianmukainen kohta laiteen käyttöoppaasta ennen tolmenpiteen suorittamista.

YLEISET TURVAOHJEET

Ihmisiin ja laitteeseen mahdollisesti aiheutuvia vahinkoja koskevat erityiset varoitukset ja huomautukset on esitetty alla.

VAARA!

• Laitetta saavat käyttää ainoastaan asianmukaisen koulutuksen ja käyttöön vaadittavat luvat omaavat henkilöt, ja käytön on tapahduttava käyttöoppaan ohjeiden mukaisella tavalla.
• Ennen kuin puhdistat, huollat tai korjaat laitetta tai vaihdat siihen osia, lue laitteen käyttöopas huolellisesti ja varmista, että laitteen kytkimet ovat Off-asennossa ja että akun liitin on irrotettu.
• Älä käytä laitetta minkään myrkyllisten, vaarallisten, tulenarkojen ja/tai räjähdysherkkien pölyjen, nesteiden tai kaasujen läheisyydessä. Laite ei sovellu vaarallisten pölyjen keräämiseen.
• Älä käytä koruja, kun työskentelet sähköisten komponenttien läheisyydessä.
• Jos työskentelet laitteen alla, varmista, että laite on asetettu turvatukien varaan.
• Lyijyä sisältävistä (WET-) akuista saattaa päästä tulenarkaa kaasua käytön aikana. Pidä akut etäällä kipinöistä, avotulesta ja savuavista materiaaleista sekä säteilevistä, hohtavista ja palavista esineistä.
• Lataamisen aikana lyijyä sisältävistä (WET-) akuista saattaa päästä räjähdysherkkää vetykaasua. Lataaminen on tämän vuoksi suoritettava hyvin ilmastoidussa tilassa ja kaukana avotulesta.

VAROITUS!

• Tarkista laite huolellisesti ennen jokaista käyttökertaa. Varmista, että kaikki laitteen osat ovat tiukasti paikoillaan ennen kuin käytät laitetta. Tämän ohjeen noudattamatta jättämisestä saattaa seurata henkilö-tai aineellisia vahinkoja.
• Ennen kuin käytät akkulaturia, varmista, että laitteen merkintätarrassa ja laturin ulostulovirtaa koskevissa merkinnöissä olevat taajuutta ja volttimäärää koskevat merkinnät ovat yhdenmukaisia.
• Älä koskaan siirrä laitetta akun latausjohdosta vetämällä. Älä ohjaa johtoa suljetun oven välistä tai kiristä sitä tiukalle teräviä reunoja tai kulmia vasten. Älä kuljeta laitetta akun latausjohdon yli. Pidä akun latausjohto etäällä kuumista pinnoista.
  Älä lataa laitetta, mikäli akun latausjohto tai latausjohdon pistoke on vaurioitunut.
• Tulipalon, sähköiskun ja vammojen välttämiseksi varmista, että laite on sammutettu, kun poistut laitteen luota.
• Säilytä laitetta kuivassa sisätilassa. Laitetta ei ole tarkoitettu ulkokäyttöön.
• Laitetta tulee käyttää ja säilyttää ainoastaan tiloissa, joiden lämpötila on 0–40 °C ja joiden ilmankosteus on 30–95 %.
• Älä käytä laitetta pinnoilla, joiden kaltevuus ylittää ohjeissa ilmoitetun suurimman sallitun kaltevuuden.
• Käyttäessäsi ja käsitellessäsi lattianpesuaineita noudata aineiden pakkauksissa esitettyjä ohjeita ja käytä asianmukaisla suojakäsineitä ja -varusteita.
• Käytä ainoastaan laitteen mukana toimitettuja tai sen ohjeissa ilmoitettuja harjoja ja laikkoja. Muiden harjojen ja laikkojen käyttö saattaa heikentää käyttöturvallisuutta.
• Mikäli laitteessa ilmenee toimintahäiriö, varmista aluksi, ettei häiriö johdu puutteellisiksi jääneistä huoltotoimenpiteistä. Mikäli tarpeen, ota yhteys asianmukaiseen huoltohenkilöstöön tai viralliseen huoltopisteeseen.
• Varmista aina, ettei hiuksia, koruja tai löysiä vaatteita pääse laitteen liittyvien osien väliin.
• Älä käytä laitetta erityisen pölyisissä ympäristöissä.
  Älä pese laitetta painepesurilla, vesisuihkulla tai millään syövyttävällä aineella.
• Vältä törmäämistä hyllyihin tai telineisiin, etenkin mikäli näillä on esineitä, jotka voivat pudota.
• Älä aseta nesteastioita laitetta vasten tai sen päälle. Pidä astiat asianmukaisissa pidikkeissään.
• Lattiavaurioiden välttämiseksi käytä laitteen harjaa/laikkaa ainoastaan silloin, kun laite on liikkeessä.
• Tulipalon sattuessa: käytä jauhesammutinta palon sammuttamiseen. Älä käytä nestettä sisältäviä sammuttimia.
• Älä poista tai muokkaa laitteeseen kiinnitettyjä tarroja.
• Älä poista tai muokkaa laitteen turvasuojuksia ja noudata tarkkaan kaikkia laitetta koskevia huolto-ohjeita.
• Ole erityisen varovainen, mikäli kuljetat laitetta lämpötilan ollessa alle nolla astetta. Likavesisäiliössä ja letkuissa oleva vesi saattaa jäätyä, minkä seurauksena laite voi vaurioitua vakavasti.
• Mikäli laitteeseen tulee vaihtaa osia, tilaa asianmukaiset ja ALKUPERÄISET varaosat valtuutetulta jälleenmyyjältä tai maahantuojalta.
• Mikäli laite ei toimi asianmukaisella tavalla, tai mikäli se on vaurioitunut, pudonnut veteen tai ollut pitkään ulkona, toimita se asianmukaiseen huoltollikkeeseen tarkistamista varten.
• Jotta laite toimisi asianmukaisella ja turvallisella tavalla, sitä on huollettava asianmukaisen huoltohenkilöstön tai valtuutetun huoltollikkeen toimesta tämän oppaan huoltoa koskevassa luvussa esitetyn huolto-ohjelman mukaisella tavalla.
• Laite on hävitettävä näissä ohjeissa esitetyllä tavalla, sillä laite sisältää haitallisia aineita (esim. akuissa olevat aineet), jotka lakien ja määräysten mukaan tulee toimittaa asianmukaisiin keräyspisteisiin (kts. luku Hävittäminen).
• Tämä laite on tarkoitettu ainoastaan puhdistusvälineeksi, eikä sitä ole tarkoitettu mihinkään muuhun käyttöön.
• Pidä pöly, hiukset tai muut vieraat aineet etäällä laitteen ilmanvaihtoaukoista, jotta laitteen ilmanvaihto toimii asianmukaisesti. Älä käytä laitetta, mikäli ilmanvaihtoaukot ovat tukkeutuneet.
• Käytä laitetta vain hyvin valaistuissa tiloissa.
• Henkilö jonka fyysinen, henkinen tai alsteihin liittyvä suorituskyky on rajoittunut ja sellainen henkilö jonka käyttötiedot ja -kokemus on rajallinen saa käyttää laitetta vain, mikäli käyttöä ohjaa ja valvoo kyseisen henkilöin turvallisuudesta vastuussa oleva henkilö.
• Ole erityisen varovainen, mikäli käytät laitetta lasten lähettyvillä.
• Älä anna lasten leikkiä laitteella.
• Varmista, ettei laitteen käytöstä aiheudu henkilö- tai aineellisia vahinkoja.

KONEEN KUVAUS

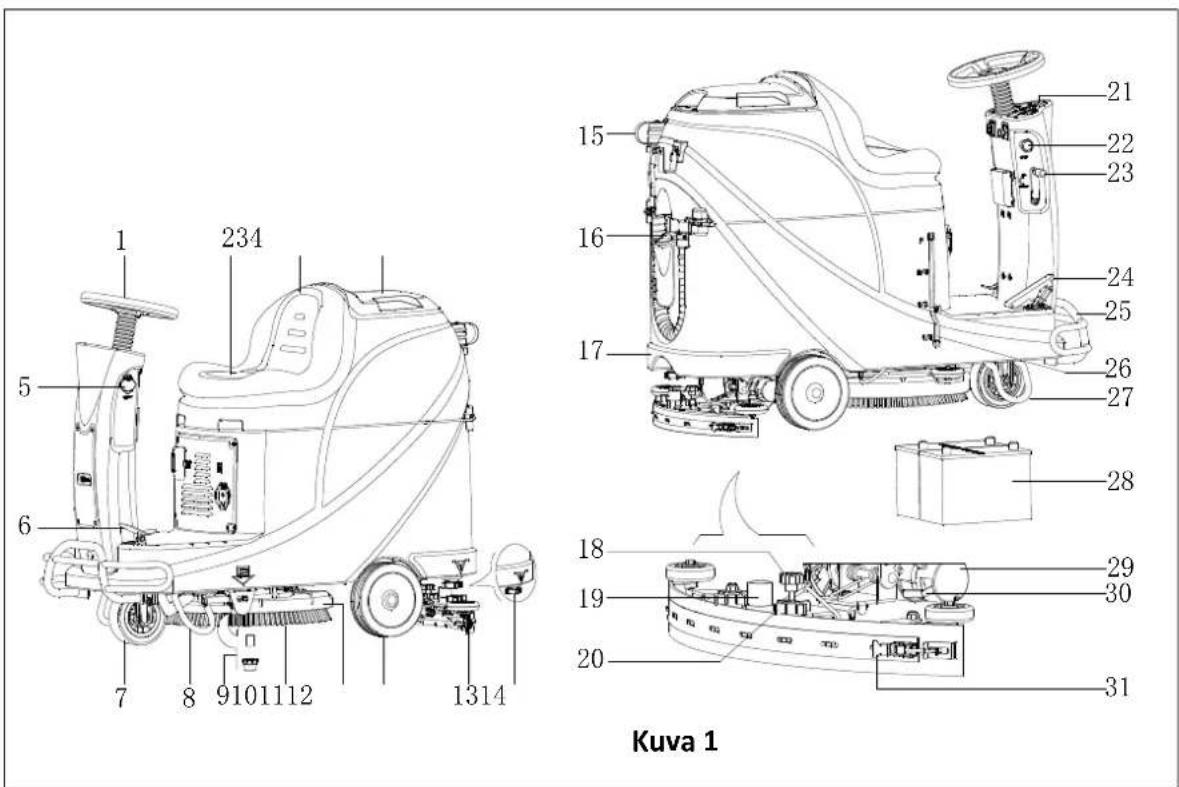

KONEEN RAKENNE (kuten näytetty kuvassa 1)

1 234 5 6 7 8 9101112 1314 15 16 17 21 22 23 24 25 26 27 28 18 19 20 29 30 31 Kuva 1

1. Ohjauspyörä
2. Istuinpehmuste
3. Likavesisäiliö
4. Likavesisäiliön kansi
5. USB-latausliitäntä
6. Poljin
7. Etupyörä
8. Vasen tukirauta
9. Pesuliuossuodatin
10. Harja
11. Harjayksikkö
12. Takapyörä
13. Imusuulake
14. Liuoksen poistoventtiili
15. Likaveden poistoletku

16. Puhdasvesisäiliön täyttö

17. Pesuliuossäiliö

18. Imusuulakkeen säätönuppi
19. Imuletku
20. Imusuulakkeen nuppi
21. Ohjauspaneeli
22. Hätäkatkaisin
23. Imusuulakkeen nosto-/laskuvipu
24. Kaasupoljin
25. Etupuskuri
26. Liuostason osoitin
27. Oikea tukirauta
28. Akku
29. Ajomoottori
30. Jarrulohkon kannatin
31. Suulakekumin lukitus

KONEEN KUVAUS

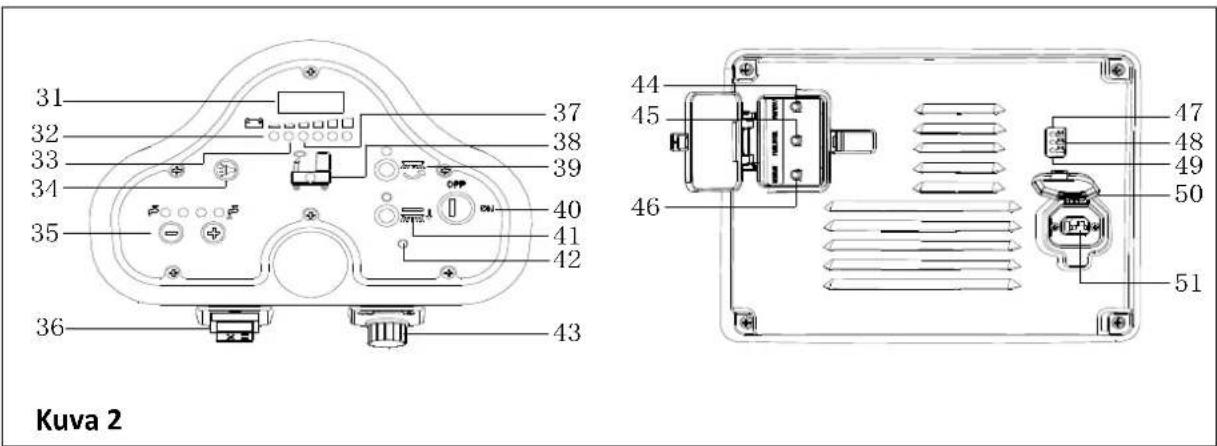

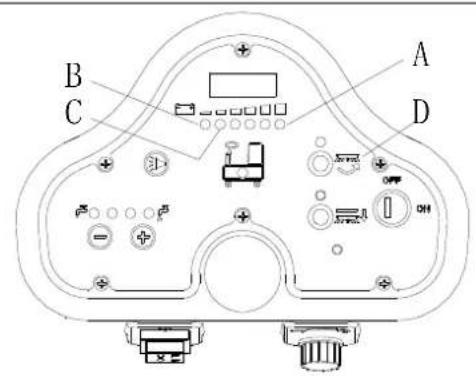

OHJAUSPANEELI (kuten näytetty kuvassa 2)

1. LED-näyttö
2. Purkautuneen akun varoitusvalo (punainen)
3. Osittain purkautuneen akun varoitusvalo (keltainen)
4. Äänimerkkipainike
5. Pesuliuoksen säätö
6. Eteen-taakse-kytkin
7. Akun tyhjenemisen merkkivalo (vihreä)
8. Tyhjän liuossäilion merkkivalo
9. Harjan painike
10. Virtalukko

11. Harjan irrotuspainike

12. Käyttömoottorin häiriövalo

13. Nopeuden säätö
14. Imumoottorin ylikuormitussuoja
15. Käyttömoottorin ylikuormitussuoja
16. Harjamoottorin ylikuormitussuoja
17. Täysin varatun akun osoitin (vihreä)
18. Osittain varatun akun osoitin (keltainen)
19. Akun varaustilan osoitin (punainen)
20. Laturin pistokkeen kansi
21. Laturin pistoke

LED- NÄYTÖN ESITTÄMÄT TIEDOT

STOP– Konetta ei voida siirtää, harja lakkaa toimimasta, mutta imumoottori voi toimia

(00012.3) – Koneen kokonaiskäyttötuntilukema on 12,3 tuntia

L0-(18) – Akun jännite pienempi kuin 18V

U-(25.5) - Akun jännite on 25.5V

ERR-01 – Imusuulake ei ole nostettuna koneen kääntyessä taaksepäin

LATAUKSEN MERKKIVALOT (kuten näytetty kuvassa 2)

1. Latausta aloitettaessa, laturin punainen LED (49) palaa normaalisti. Tämä on latauksen ensimmäinen vaihe.
2. Kun akkua on ladattu jonkin aikaa, laturin punainen LED (49) sammuu ja keltainen LED (48) syttyy, tämä on latauksen toinen vaihe.
3. Kun akun lataus on valmis, keltainen LED (48) sammuu ja vihreä LED (47) syttyy osoittamaan, että akku on ladattu täyteen.

HUOMAA

Jos akun latauksen aikana, keltainen merkkivalo (48) syttyy, se voi johtua seuraavista syistä: Käytetty akku ja laturi eivät ole yhteensopivia, akkua ei ole kytketty oikein, tai ulostulossa on oikosulku. Laturin punaisen merkkivalon vilkkuminen voi johtua laturin sisäisestä oikosulusta.

TEKNISET PARAMETRIT

MALL	AS530R
Pakkauksen mitat (P x L x K)	mm	1470*730*1310
Koneen korkeus	mm	1120
Koneen pituus	mm	1360
Koneen leveys (ilman suulaketta)	mm	580
Koneen paino tyhjillä säiliöillä (ilman akkuja)	Kg	140
Ajoneuvon bruttopaino (GVW)	Kg	270
Toimituspaino	Kg	245
Puhdasvesisäiliön tilavuus	Litraa	72
Likavesisäiliön tilavuus	Litraa	73
Imumoottorin teho	Wattia	400
Alipaine	mm H_2O	1223
Nousukyky (maks.)	%	10
Etupyörän halkaisija	mm	175
Takapyörän halkaisija	mm	230
Melutaso	dB(A)	69
Liuoksen / veden virtaus	L/min	0,84-2,0
Työleveys	mm	530
Suulakkeen leveys	mm	730
Harjan/laipan halkaisija	mm	530
Harjamooottorin teho	Wattia	450
Harjan nopeus	Rpm	160
Harjan/ paine (maksimi)	Kg	23
Käyttömoottorin teho	Wattia	300W
Työnopeus	Km/h	5,5km/h
Jännite	V	24V
Akku (valinnainen)	Ah	2x100AH (20 tuntia)
Akkulaturi (valinnainen)	V/A	24V 10A
Akkutilan koko (P x L x K)	mm	350*380*300
USB-laturin spesifikaatiot	V/A	5V, 0,8A

PIIRIKAAVIO

Kiinnitä erityistä huomiota näihin tässä käsikirjassa esitettyihin symboleihin:

• VAARA!
• VAROITUS!
• HUOMIO!
• TARKISTA OHJEET

Älä missään olosuhteissa peitä koneessa olevia varoitusmerkintöjä, ja korvaa vahingoittuneet merkinnät välittömästi.

UUDEN AKUN KYTKEMINEN JA ASENNUS

VAROITUS!

Laitteen sähkökomponentit saattavat vaurioitua, mikäli akku asennetaan tai kytketään väärin.

Akut saa asentaa vain tehtävään pätevä henkilöstö. Aseta akun laturi (valinnainen) ja koneen PCBA akun tyypin mukaan (WET tai GEL/AGM).

Tarkista akut ennen asennusta mahdollisten vaurioiden varalta.

Irrota akun liitin ja akkulaturin pistoke.

Käsittele akkuja hyvin varovaisesti.

HUOMAA

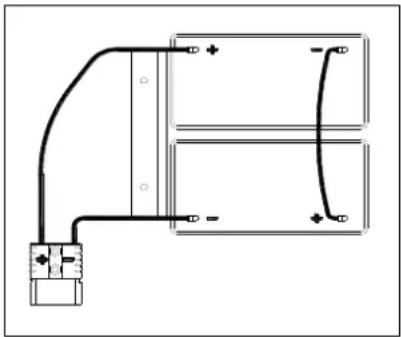

Kone vaatii kaksi 12V akkua, liitäntä tehdään kuva 3 mukaisesti.

Konetta voidaan käyttää seuraavissa akkutiloissa:

A) WET- tai GEL-/AGM-tyypin akut on asennettu valmiiksi ja ne ovat käyttövalmiita

1. Tarkista akut ja kytke akun liitin koneeseen.
2. Aseta avain virtalukkoon (40) ja kytke se "on"-asentoon. Jos vihreä merkkivalo (37) syttyy, akut ovat täysin varattuja käyttöä varten; jos keltainen tai punainen merkkivalo (33 tai 32) syttyvät, akkuja tulee ladata.

B) Ilman akkuja

1. Jos koneessasi ei ole akkuja, osta siihen sopivat akut [Katso lisätietoja teknisten tietojen kappaleesta]. Ota yhteyttä valtuutettuihin akkujen jälleenmyyjiin saadaksesi akkujen valintaan ja asennukseen liittyviä lisätietoja.

2. Kun akut ovat valmiina, säädä kone ja akkulaturi asennettujen akkujen tyypin mukaisesti, noudata sitten seuraavassa kappaleessa esiteltyjä menettelytapoja.

AKUN ASENNUS JA AKKUTYYPIN ASETUS (NESTEAKKU TAI GEELI- / AGM-AKKU)

Säädä koneen elektronisen piirilevyn ja akkulaturin asetukset käytetyn akkutyypin mukaisesti (WET tai GEL/AGM) alla esitettyjen vaiheiden mukaisesti:

HUOMAA

Uusia akkuja asennettaessa, noudata kuvan 4 menettelyä DIP-kytkinten asettamisessa, tai muuten akut voivat väärien asetusten takia vahingoittua.

Koneen asetukset

1. Aseta avain virtalukkoon (40) ja kytke se "ON"-asentoon, kiinnitä erityistä huomiota alla esitettyihin seikkoihin koneen ensimmäisten käynnistyssekuntien aikana:

2. Jos vihreä valo (37) vilkkuu, kone on säädetty käyttämään GEL-/AGM-akkuja.

3. Jos keltainen valo (33) vilkkuu, kone on säädetty käyttämään Discover EV AGM -akkuja.

4. Jos punainen valo (32) vilkkuu, kone on säädetty käyttämään WET-akkuja.

5. Seuraa alla esitettyjä vaiheita koneen asetuksia muuttaessasi.

6. Koneen tehdasasetuksena on Discover EV AGM -akkujen käyttö. Jos asetukset vastaavat käytössä olevia akkuja, siirry suoraan vaiheeseen 6, tai toimi seuraavan vaiheen mukaisesti.

KÄYTTÄJÄN OPAS

SUOMI

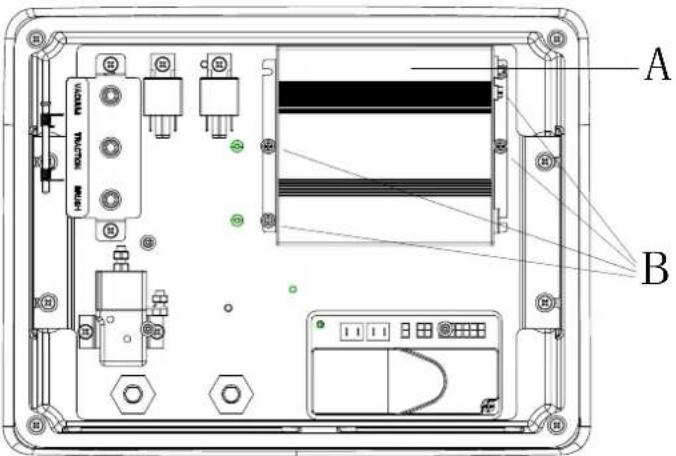

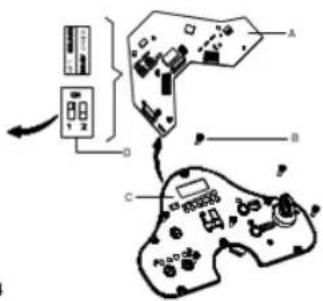

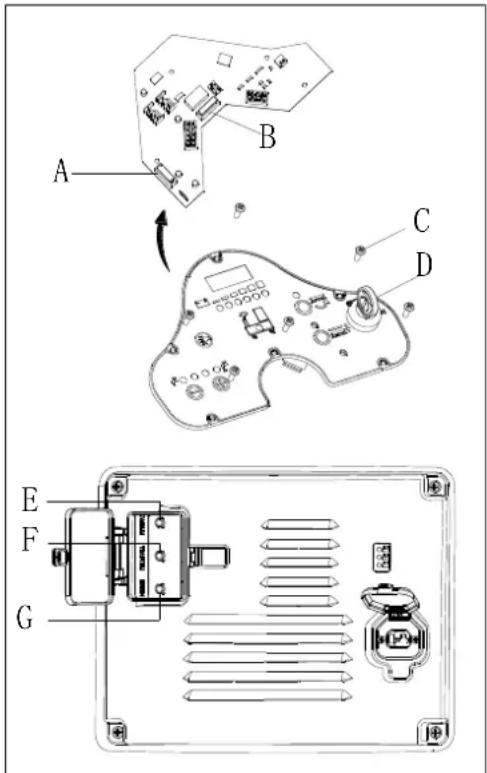

1. Avaa ohjauspaneelin ruuvi (B, Kuva 4), käännä sitten paneelin PCBA (A) DIP-kytkimet nähdäksesi (D), seuraa Kuvan 4 DIP-asetuksia koskevia ohjeita.
2. Kun asetusten vaihtaminen on valmis, suorita purkamisen yhteydessä esitetyt vaiheet käänteisessä järjestyksessä kootaksesi ohjauspaneelin, ja kiinnitä sitten irrottaması ruuvi.

1		WET-AKUT(HUOMAA: käännä DIP-kytkinten pin 1 ja pin2 asentoon "OFF")
2		DISCOVER EV AGM - AKUT(HUOMAA: käännä DIP-kytkinten pin 1 asentoon "ON", pin 2 asentoon "OFF")
3		GEL-/AGM - TYPIN YLEISAKUT(HUOMAA: käännä DIP-kytkinten pin 1 ja pin2 asentoon "ON")

1. Avaa talteenottosäilion (4) kansi ja tarkista, että täytä talteenottosäilio (3) on tyhjä, muussa tapauksessa tyhjennä sen poistoletkulla (15).
2. Sulje talteenottosäilion kansi (4).
3. Käännä talteenottosäiliö (3) varovasti.
4. Koneen mukana toimitetaan kaapelit, jotka soveltuvat 2x12V akkujen asentamista varten. Aseta akut varovaisesti akkutilaan ja asenna ne oikein.
5. Ohjaa ja asentaa akun kaapeli (kuva 3) mukaisesti, ja kiristä sitten varovasti akun napojen mutterit.
6. Aseta suojahattu kunkin navan päälle ja kytke akun liitin.
7. Laske talteenottosäiliö (3) varovasti.

B A

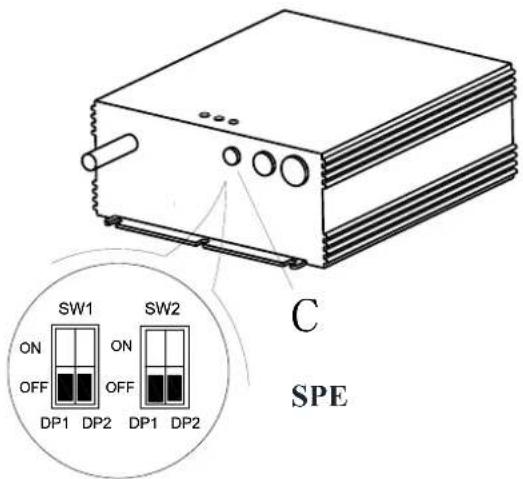

Akkutyypin Dip-kytkimet

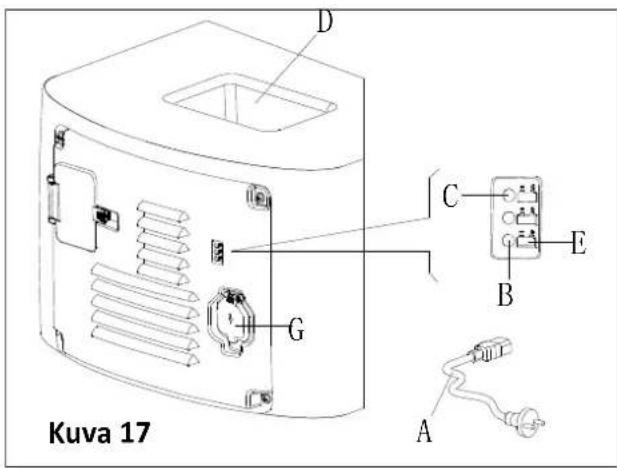

Laturin toimintoa ohjataan 4 dip-kytkimellä (2 paria), jotka ovat takakannessa. Toisiin 2 kytkimeen ei tulisi koskaan koskea, ellei laturia ole vaihdettu. Niiden asento on vahvistettava, aseta akun jännite (24V) ja maksimiampeeriarvo (10A), ja asennon tulisi aina olla Off.

Ensimmäiset 2 kytkintä ovat saavutettavissa muovitulpan kautta laturia avaamatta. Nämä kytkimet asettavat käytettävän latauskäyrän tyypin jokaiselle akkutyypille. Käyrän tyyppi määrittää tavan ja määrän, jolla virtaa ja jännitettä johdetaan akkuun sen latausjakson eri vaiheissa.

A B

1. Poista muovitulppa, joka peittää DIP-kytkimen pääsyaukon (C).
2. Aseta ensimmäiset 2 DIP-kytkintä (SW1) alla olevan taulukon tietojen mukaisesti.
3. Laita muovitulppa takaisin.

C SW1 SW2 ON ON OFF OFF DP1 DP2 DP1 DP2 SPE

Jos konetta käytettäessä tapahtuu hätätapaus, paina hätäkatkaisinta (A, Kuva 5), jonka seurauksena kaikki koneen toiminnot pysähtyvät, ja ohjauspaneelin näyttö poistuu näkyvistä (B, Kuva 5)

HARJAN/VETOALUSTAN ASENNUS JA IRROTTAMINEN

HUOMAA

Asenna sopiva harjaosa (A, Kuva 6) tai vetoalusta ja laikka (B ja C, Kuva 6) puhdistettavan lattian tyypin mukaisesti.

VAROITUS

Varmista ennen harjan -/ vetoalustan asennusta/irrottamista, että kaikki koneen kytkimet ovat off-asennossa ja imusuulake on nostettu ylös. Koneen käyttäjän tulee käyttää tehtävään soveltuvia suojavarusteita, kuten hansikkaita, onnettomuusriskien vähentämiseksi. Toimi näin:

A B C

Kuva 6

1. Aseta avain virtalukkoon (40) ja kytke se "ON"-asentoon.

2. Paina poljinta (6) jalallasi eteenpäin nosaaksesi harjaripustuksen (11) irti lattiasta.

3. Pyöritä nopeudensäätönuppia (42) loppuun saakka vastapäivään.

4. Sijoita harja (A, Kuva 5) tai vetoalusta (B, Kuva 5) harjayksikön keskikohtaan.

5. Paina poljinta (6) jalallasi taaksepäin laskeaksesi harjaripustuksen (11) lattiaan. Asetu istuimelle, paina harjan painiketta (39) ja vapauta poljinta (23) kevyesti, harja/tyyny voidaan koota automaattisesti. Toista edellä esitetyt vaiheet, kunnes harja/ vetoalusta on asennettu.

6. Jos vaihe 5, harjan/ vetoalusta asennus ei onnistu, ole hyvä ja siirrä harja/ vetoalusta manuaalisesti alas.

7. Vapauta poljin (6) eteenpäin jalallasi nostaaksesi harjakokoonpanon (11) lattiasta, paina harjan irrotuspainiketta (41) poistaaksesi sen automaattisesti.

VAROITUS!

Pyöritä nopeudensäätönuppi (42) miniminopeuden asentoon, ennen kuin vapautat kaasupolkimen (6), jotta kone ei kävisi liian nopeasti sitä käynnistettäessä. Varmista ennen koneen käytön aloittamista että harja/ vetoalusta on asennettu oikein.

IMUSUULAKKEEN SÄÄTÄMINEN

1. Asenna imusuulake (13) ja kiristä imusuulakkeen nuppi (20), liitä sitten imuletku (19) imusuulakkeeseen.

2. Säädä imulastan asentoa imulastan tasapainon säätimestä (A, kuva 7).

a) Mikäli taemman imulastan (B) keskiosa ei kosketa lattiaa, väännä säädintä (A) vastapäivään (F), kunnes lasta on täysin kiinni lattiassa. Edemmän lastan tulee koskettaa lattiaa vain hieman.

b) Mikäli taemman imulastan (C ja D) kumpikaan reuna ei kosketa lattiaa, väännä säädintä (A) myötäpäivään (E), kunnes lasta on täysin kiinni lattiassa. Edemmän lastan tulee koskettaa lattiaa vain hieman.

PUHDASVESISÄILIÖN TÄYTTÄMINEN

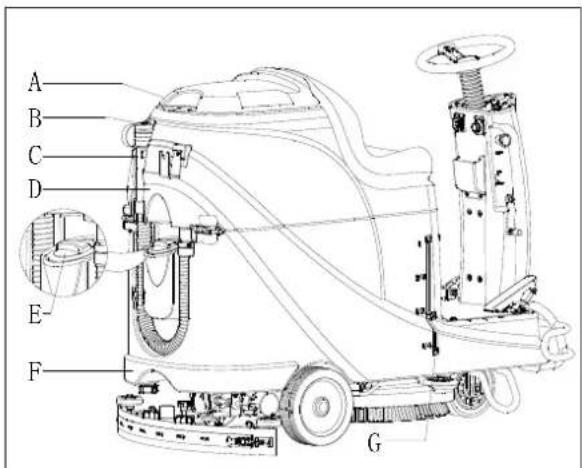

1. Avaa täyttöaukon kansi (E, kuva 8).

2. Täyttövesi tai liuos, joka sopii työtä varten veden sisääntulon kautta suodattimella. Liuoksen lämpötila ei saa olla yli +104 °F (+40 °C).

3. Älä ylitäytä säiliötä, katso vesimäärän ilmaisin (G) veden tilavuutta varten.

Käytä vain matalavaahtoisia ja palamattomia pesuaineita, jotka on tarkoitettu yhdistelmäkoneita varten.

Käyttömoottorin tarkistus

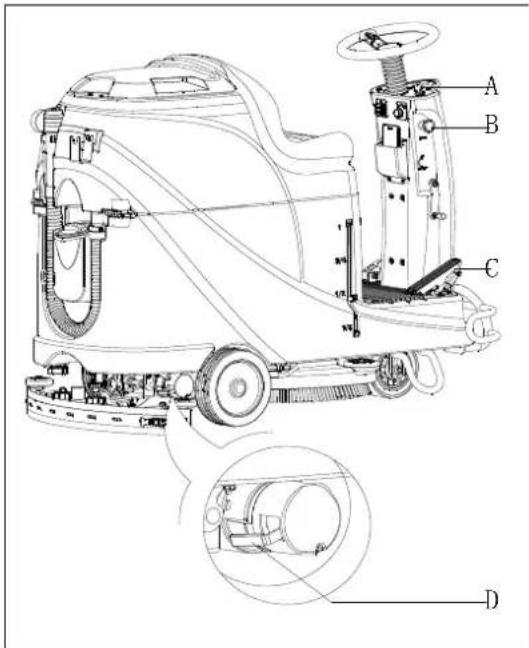

1. Käännä virta-avain "ON"-asentoon (A, Kuva 9).

2. Kevennä kaasupoljinta (C) varoen ja vapauta se sitten kokonaan tarkistaaksesi, että konetta voidaan ohjata eteenpäin ja että se voidaan pysäyttää.

3. Tarkista turvallisuuden varmistamiseksi, että kone voidaan pysäyttää välittömästi hätäpainikkeen avulla (B). Pyöritä hätäpainiketta nollataksesi sen.

VAROITUS

Koneen nousukykyä 10% ei saa ylittää.

VAROITUS

Käyttömoottorin jarru on irti, kun moottori toimii normaalisti, jarru lukittuu, kun moottori lakkaa toimimasta.

A B C D E- F G

Kuva 8

• Jarru on irti -jarrukahva (D, Kuva 9) on yllä

• Jarru on lukittu – jarrukahva on alla

Joissain erityistapauksissa, kuten konetta pakattaessa / pak-kauksesta purettaessa, koneen vikaantuessa jne., konetta tulee liikuttaa, vaikka käyttömoottori ei toimisikaan. Ole hyvä ja aseta jarru manuaalisesti vapaa-asentoon, jotta koneen liikuttaminen olisi mahdollista.

Turvallisuusriskien välttämiseksi tulee varmistua, että jarru palautetaan koneen siirtämisen jälkeen päälle-asentoon.

KONEEN KÄYNNISTYS JA PYSÄYTYS

Koneen käynnistäminen

1. Valmista kone edellisen kappaleen ohjeiden mukaisesti.

2. Asetu istuimelle (L, Kuva 10), aseta avain virtalukkoon (A) ja käännä se "ON"-asentoon. Jos vihreä merkkivalo (C) syttyy, akut ovat täysin ladattuja käyttöä varten. Jos keltainen merkkivalo (E) tai punainen merkkivalo (D) syttyy, akkuja tulee ladata ennen koneen käyttöönottoa. [Katso KUNNOSSAPITO-osion akun lataamiseen liittyviä lukuja]

3. Laske imusuulake kiinni lattiaan.

HUOMAA

Varmistu että imusuulake on nostettu lattiasta, ennen kuin konetta ohjataan taaksepäin, muuten kone pysähtyy ja LED-näytöllä esitetään "Error"-tieto.

1. Laske harjaripustus kiinni lattiaan.

HUOMAA

Varmistu että harjan off-painiketta on painettu, ennen kuin harjaripustus nostetaan ja nosta kokoonpano ennen kuin konetta ohjataan eteenpäin/taaksepäin.

1. Paina harjan painiketta (B)

2. Vapauta kaasupoljin (R), käytä konetta eteenpäin tai taaksepäin käyttäen ohjauspyörää (N) yhdessä eteen/taaksekatkaisimen (H) kanssa, voit säätää nopeutta säätönuppia kääntämällä (I).

3. Säädä liuoksen virtausnopeutta puhdistusvaatimusten mukaisesti virtauksen säätönupin (G) avulla.

4. Voit ladata puhelimesi tai tablettisi akkuja USB-latausliitännän (M) kautta, kun virta-avain (A) on käännetty "ON"-asentoon.

5. Paina äänimerkin painiketta (F) varoittaaksesi muita ihmisiä tarpeen niin vaatiessa.

6. Paina hätäpainiketta, jos koneen hätäpysäytys tulee tehdä.

HUOMAA

Ylikuormaussuoja (P) suojaa harjamoottoria, imumoottoria, käyttömoottoria ja ohjauspiirejä. Ylikuormaussuojan aktivoituessa sitä el tule heti nollata, koska aktivoitumisen syy tulee ensin selvittää, ja moottorin on lisäksi annettava ensin jäähtyä, ennen kuin nollaus voidaan suorittaa.

Koneen pysäytys

1. Vapauta kaasupoljin (R, Kuva 10), kone lakkaa käymästä.

2. Paina harjan painiketta (B) pysäyttääksesi harjamoottorin.

3. Nosta harjakokoonpano (T) vapauttamalla poljin (Q).

1. Nosta imusuulake (U) imusuulakkeen nosto-/laskuvipua (O) käyttäen, tällöin imujärjestelmä sulkeutuu muutaman sekunnin kuluessa.
2. Käännä virta-avain "OFF"-asentoon.
3. Varmistu että kone on pysähtynyt.

KONEEN KÄYTTÖ (PESU JA KUIVAAMINEN)

1. Käynnistä kone edellisissä kappaleissa kuvattuja menettelytapoja noudattaen.
2. Aloita puhdistaminen noudattamalla "Koneen käynnistys" -osiossa kuvattuja menettelytapoja.
3. Pysäytä kone jos imusuulake tarvitsee säätöä, ja suorita säätäminen "Imusuulakkeen tasapainon säätäminen"-osion mukaisesti.

VAROITUS!

Jotta mahdollisilta lattiapintojen vahingoittumiselta vältyttäisiln, kytke pois päältä, kun kone pysäytetään pidemmäksi aikaa paikoilleen.

HUOMAA

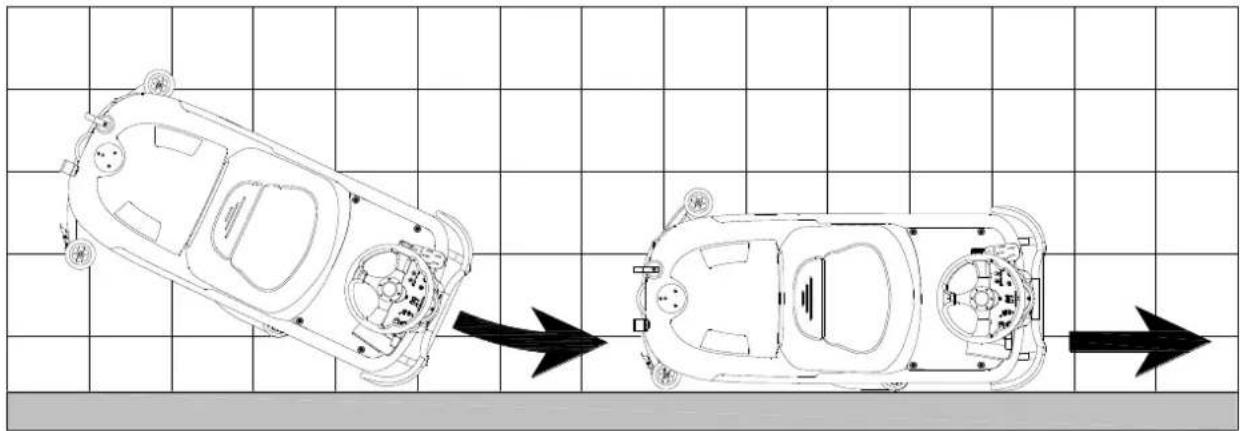

Jotta seinien sivustalla olevat lattla pinnat pestään/kuivataan oikein, suosittelemme että kone ajetaan seinän viereen sen oikeanpuoleinen kylki seinää vasten, kuten alla esitetyssä kuvassa 11 näytetään.

Akun lataus työskentelyn aikana

Vihreän merkkivalon (A, Kuva 12) palaessa akuissa on riittävästi tehoa koneen normaalia käyttöä varten. Kun kaikki vihreät merkkivalot ovat sammuneet ja keltainen merkkivalo (C, Kuva 12) syttyy, akkujen varaustila on liian alhainen. Ole hyvä ja aloita tällöin akkujen lataaminen. Kun punainen merkkivalo (B, Kuva 12) vilkkuu, akuista on loppunut varaus. Tällöin imumoottori ja harjamoottori kytketään automaattisesti pois käytöstä muutaman sekunnin viiveellä, ole hyvä ja aja kone välittömästi akkujen latauspaikalle.

VAROITUS!

Älä käytä konetta sen akkujen ollessa tyhjiä, jotta akut eivät vahingoittuisi eikä niiden käyttöikä turhaan lyhenisi.

A B C D

Kuva 12

SÄILIÖN TYHJENNYS

Automaattinen ylitäyttösuoja (B, kuva 13) estää imujärjestelmän, kun likavesisäiliö (C) on täynnä.

VAROITUS!

Jos imujärjestelmä sammu vahingossa (esimerkiksi, kun uimuri aktivoidaan johtuen äkillisestä koneen liikkeestä), toimintaa voidaan jatkaa: sammuttamalla imujärjestelmä painamalla kytkintä (D, kuva 12), avaamalla sitten kansi (A, kuva 11) ja tarkistamalla, että verkon (B) sisällä oleva uimurin on laskeutunut vedenpintaan. Sulje sitten kansi (A) ja kytke imujärjestelmä päälle painamalla kytkintä (D, kuva 12).

Kun likavesisäiliö on täynnä (C, kuva 13), tyhjennä se seuraavien ohjeiden mukaisesti.

Likavesisäiliön tyhjentäminen

1. Pysäytä kone.
2. Nosta harjan pidikkeen kansi (H, kuva 12) painamalla poljinta (G).
3. Nosta imusuulake vivulla (H).
4. Aja kone sallitulle tyhjennyspaikalle.
5. Tyhjennä likavesisäiliö letkulla (D). Huuhtele sitten säiliö puhtaalla vedellä.

VAROITUS!

Jätevettä tyhjennettäessä tyhjennysletkun tulee olla taitettuna (A, Kuva 14) ja ala-asentoon sijoitettuna (B, Kuva 14), ennen kuin tyhjennysletkun korkk avataan. Älä aseta tyhjennysletkun aukkoa ylöspäin veden kuivaamiseksi pystytasossa, jotta jätevettä ei pääsisi roiskumaan käyttäjän päälle.

Puhdasvesisäiliön tyhjentäminen

1. Suorita luvun "Likavesisäiliön tyhjentäminen" mukaiset vaiheet 1 - 4.
2. Tyhjennä puhdasvesisäiliö tyhjennysaukon (A, Kuva 15) kautta. Huuhtele sitten säiliö puhdasta vettä käyttäen.

KONEEN KÄYTÖN JÄLKEEN

Työskentelyn jälkeen, ennen koneelta poistumista:

1. Irrota harjat /vetoalusta.

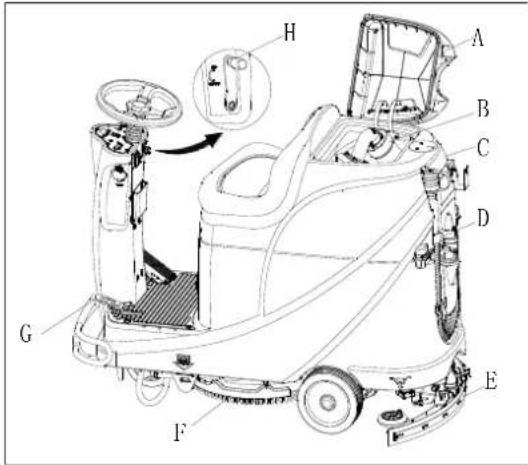

2. Tyhjennä säiliöt (B ja C, kuva 15), kuten osoitettu edellisessä kappaleessa.
3. Suorita päivittäiset huoltotoimenpiteet (katso Huolto-kappale).
4. Säilytä konetta puhtaassa ja kuivassa paikassa, kun harja / vetoalusta jasuulake on nostettu tai poistettu.

KONEEN PITKÄ SEISOKKI

Jos konetta ei käytetä yli 30 päivään, menettele seuraavasti:

1. Suorita kappaleessa "KONEEN KÄYTÖN JÄLKEEN" esitetyt toimenpiteet.
2. Irrota akun liitin (D, Kuva 15).

Kun konetta on käytetty ensimmäistä kertaa yhdeksän tunnin ajan, ole hyvä ja tarkista mahdolliset koneessa olevat vauriot ja muut käytön häiriöt, tarkista myös että kaikki kiinnittimet ja sovittimet ovat tiukasti paikoillaan.

HUOLTO

VAROITUS!

Huoltotoimenpiteet tulee suorittaa vasta sen jälkeen, kun laite on kytketty pois päältä ja akun latausjohto on irrotettu. Lue lisäksi kaikki käyttöoppaassa esitetyt turvaohjeet.

Määräaikaiset ja ylimääräiset huoltotoimenpiteet saa suorittaa vain asianmukaisen koulutuksen saanut henkilö tai valtuutettu huoltoliike. Tässä oppaassa on kuvattu vain yleiset/tavanomaiset huoltotoimenpiteet.

Tiedot sellaisista huoltotoimenpiteistä jotka eivät kuulu alla esitettyyn huolto-ohjelmaan löytyvät valtuutetuille huoltoliikkeille toimitetusta huolto-oppaasta.

MÄÄRÄAIKAISHUOLTOJEN AIKATAULU

HUOMIO!

Numerolla (1) merkityt toimenpiteet tulee suorittaa ensimmäisten 9 käyttötunnin jälkeen.

Numerolla (2) merkityt toimenpiteet saa suorittaa ainoastaan yrityksemme valtuuttama huoltoliike.

Toimenpide	Päivittäin, jokaisen käyttökerran jälkeen	Viikoittain	Kahdesti vuodessa	Vuosittain
Akun lataaminen
Imulastan puhdistus
Harja-/vetoalustan puhdistus
Säiliön puhdistus
Säiliön tiivisteen tarkistus
Ylitäyttösuojan puhdistus
Suulakkeen osien tarkistus ja vaihto
Puhtaan veden suodattimen puhdistus
Imusuodattimen puhdistus
WET-akun nestetason tarkistus
Ruuvien ja mutterien kireyden tarkistus			(1)
Imumoottorin hiiliharjan tarkistus tai vaihto				(2)
Imumoottorin hiiliharjan tarkistus tai vaihto				(2)
Ajomoottorin hiiliharjan tarkastus tai vaihto (vain koneelle, jossa on vetokykyä)				(2)
Lisää pyöriviin osiin voiteluöljäyä			(1)

AKUN LATAAMINEN

HUOMAUTUS

Lataa akut aina, kun keltainen LED-valo (32) tai punainen LED-valo (33) palaa tai jokaisen käyttökerran jälkeen.

HUOMIO

Pitämällä akkua aina täyteen ladattuna saatat pidentää sen käyttöikää.

HUOMIO

Lataa akku aina heti, kun huomaat varaustason olevan matala. Näin toimimalla vältät käyttöiän lyhentymisen. Akkujen tila kannattaa tarkistaa vähintään kerran vilkossa.

VAROITUS!

Akkua Iadatessa on toimittava erityisen varoen, sillä latausprosessin aikana akusta voi vuotaa happoa.

Akkuhappo on syövyttävää, jos iho tai silmät joutuvat kosketuksiin tämän hapon kanssa, kyseistä aluetta on välittömästi huuhdeltava raikasta vettä runsaasti käyttäen ja hakeuduttava sitten lääkärille.

Akkujen latauksen valmistelevat vaiheet

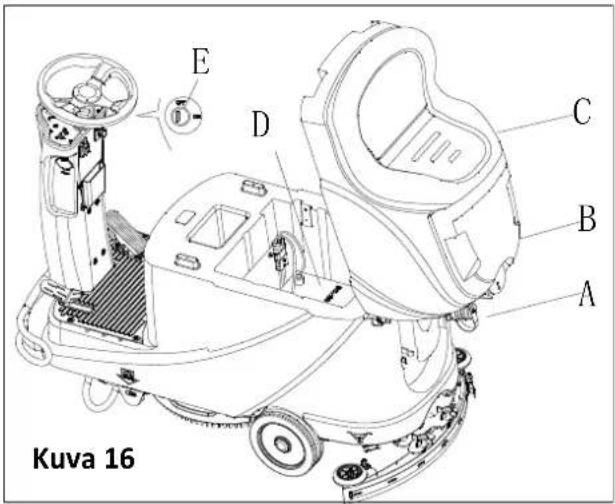

1. Avaa Likavesisäiliön kansi (B, Kuva 16) varmistaaksesi, että likavesisäiliö (C) on tyhjä, tai tyhjennä likavesisäiliö tyhjennysletkua (A) käyttäen.
2. Aja kone nimetylle latausalueelle.
3. Käännä virta-avain "OFF"-asentoon.
4. Tämä vaihe suoritetaan vain WET-akkuja käytettäessä:

• Puhdista tarpeen mukaan akun pinnat.
- Tarkista akun (D) elektrolyyttitaso, avaa tarpeen vaatiessa suoja eletrolyyttiä lisätäksesi, sulje sen jälkeen suoja.
- Pidä suoja auki akkujen latauksen aikana.

1. Valitse yksi alla esitetyistä lataustiloista valitun akkulaturin tyypin mukaisesti.

Käytä integroitua laturia akun lataukseen

1. Kytke akkulaturin kaapeli (A, Kuva 17)

sähköpistokkeeseen (G), tällöin kaikki koneen toiminnot akkujen latausta lukuun ottamatta kytkeytyvät automaattisesti pois käytöstä.

Normaalisti punaisena palava LED (B) osoittaa, että koneen akkujen lataus on käynnissä.

1. Akut ovat täysin ladattuja, kun vihreä LED (C) syttyy palamaan.
2. Irrota akkulaturin kaapeli sähköpistokkeesta, kun lataus on valmis, ja säilytä sitten akkulaturin kaapelia säilytyslaatikossa (D).

HUOMAA

Lisätietoja integroidusta akkulaturista (E, Kuva 17) esitetään kyseisen laturin toimittaneen yhtiön palvelukeskuksen tarjoamassa käsikirjassa.

HARJAN/VETOALUSTAN PUHDISTAMINEN

HUOMIO!

Harja-/laikkapäätä puhdistettaessa tulisi käyttää suojakäsineitä, sillä siinä saattaa olla teräviä hiukkasia.

1. Irrota harja-/vetoalustaa harjainosasta aiemmissa kohdissa esitetyn ohjeen mukaan.
2. Puhdista harja-/vetoalusta vedellä ja puhdistusaineella.
3. Tarkista harjasten kunto ja, mikäli tarpeen, vaihda harja uuteen.
4. Tarkista kiillotuslaikan kunto ja, mikäli tarpeen, vaihda se uuteen.

E D C B A Kuva 16

D C E B G A Kuva 17

D C B A Kuva 18

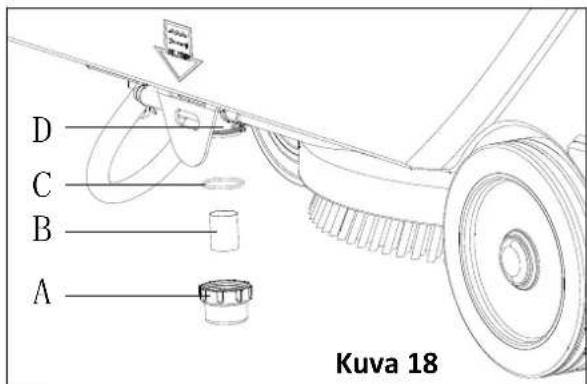

LIUOKSEN SUODATTIMEN PUHDISTUS

1. Aja kone tasaiselle pinnalle.
2. Varmistu että kone on kytketty pois päältä.
3. Tyhjennä puhdasvesisäiliö (valinnainen vaihe).
4. Irrota liuoksen suodattimen suojakansi (A, Kuva 18) voidaksesi puhdistaa suodatinverkon (B), palauta sen jälkeen osat omille paikoilleen suodatintelineeseen (D).

HUOMAA

Suodatinverkko (B) tulee sijoittaa oikein suodatintelineen koteloon (D).

IMUSUULAKKEEN PUHDISTAMINEN

HUOM

Imusuulakkeen pitää olla puhdas ja sen terien tulee olla hyvässä kunnossa hyvän kuivauksen saamiseksi.

VAROITUS

On suositeltavaa käyttää suojakäsineitä puhdistettaessa suulaketta koska siellä voi olla teräviä roskia.

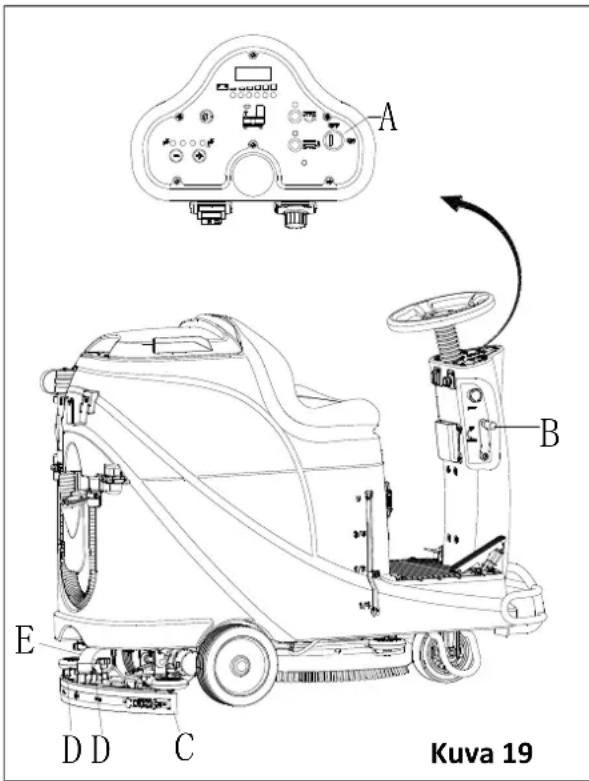

1. Aja kone tasaiselle lattialle.
2. Käännä virta-avain (A, Kuva 19) "OFF"-asentoon.
3. Laske imusuulake (B) vipua käyttäen (C).
4. Löysää nupit (D) ja poista imusuulake.
5. Irrota imuletku (E) imusuulakkeesta.

6. Puhdista alumiinista tai teräksestä valmistettu imusuulake, erityisesti sen lokerot (A, Kuva 20) ja aukot (B). Tarkista osan yhtenäisyys sekä mahdolliset etureunan (B) ja takareunan (C) leikkautumat ja repeämät. Korvaa osat uusilla tarpeen vaatiessa alla olevassa kappaleessa annettujen menettelytapojen mukaan.

7. Kokoa imusuulake toistamalla purkamisen yhteydessä esitetyt vaiheet käänteisessä järjestyksessä.

A B E D D C Kuva 19

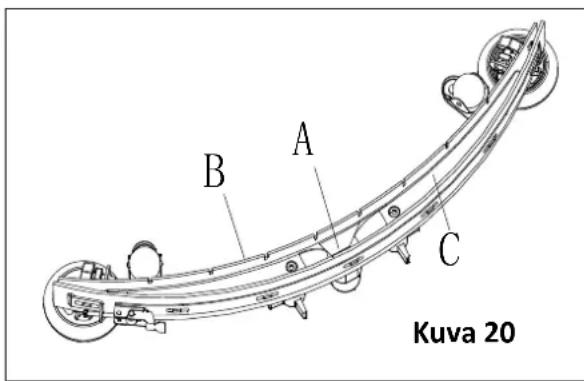

A B C Kuva 20

SUULAKEKUMIEN TARKASTUS JA VAIHTO

1. Puhdista suulake, kuten näytetty edellisessä kappaleessa.

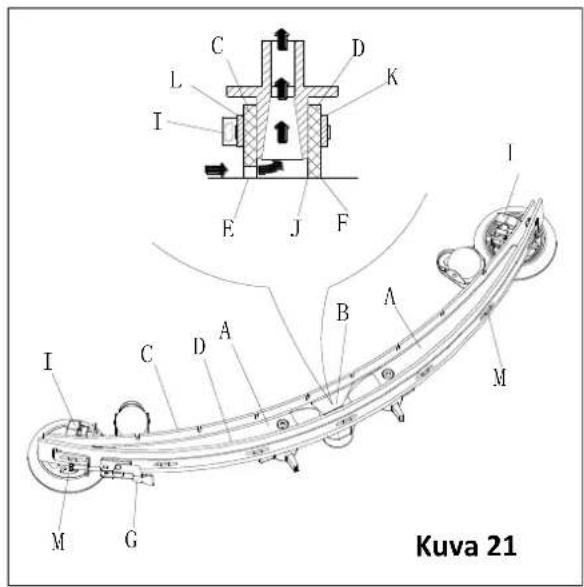

2. Tarkista, että etukumin (C) reunat (E, kuva 21) jatakakumin (D) reuna (F) lepäävät samalla tasolla pituussuunnassa; säädä tarvittaessa korkeutta seuraavan toimenpiteen mukaisesti:
3. Irrota vetotanko (G), irrota kiinnikkeet (M) ja säädä takasulka (D), kytke kiinnikkeet (M) ja asenna vetotanko (G).
4. Löysää nupit (I) ja säädä etukumi (C), ja kiristä sitten nupit.
5. Tarkista etukumin (C) ja takakumin (D) kuluminen ja mahdolliset leikkaukset ja repeämiset; vaihda ne tarvittaessa seuraavasti. Tarkista, että takakumin (D) etukulma (J) ei ole kulunut; käännä kumi tarvittaessa kuluneen kulman vaihtamiseksi ehjään. Jos muut kulmat ovat kuluneet, vaihda kumi seuraavasti:
6. Irrota vetotanko (G), irrota kiinnikkeet (M) ja poista pidättimen nauha (K), ja sitten vaihda / käännä takasulka (D). Asenna kumi takaisin päinvastaisessa järjestyksessä kuin purettaessa.
7. Kierrä nupit (I) auki ja poista pidättimen nauha (L), vaihda sitten etukumi (C). Asenna kumi takaisin päinvastaisessa järjestyksessä kuin purettaessa. Kumin vaihdon (tai kääntämisen) jälkeen, säädä korkeutta, kuten on esitetty edellisessä vaiheessa.

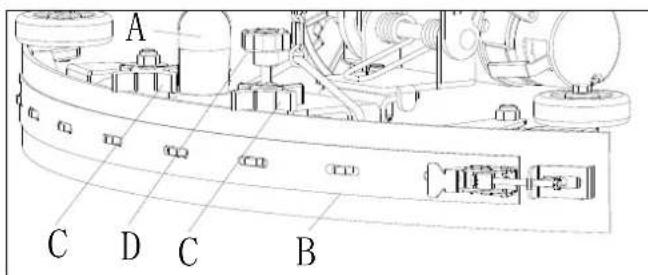

8. Liitä imuletku (A, Kuva 22) vetolastaan.
9. Asenna suulake (B) ja ruuvaa nupit (C) kiinni.
10. Säädä tarvittaessa suulakkeen tasapainon säätönuppia (D).

YLITÄYTTÖSUOJAN PUHDISTUS JA KANNEN TIIVISTEEN TARKASTUS

1. Aja kone tasaiselle alustalle.

2. Varmista, että kone on pois päältä ja virta-avain (40) on poistettu.

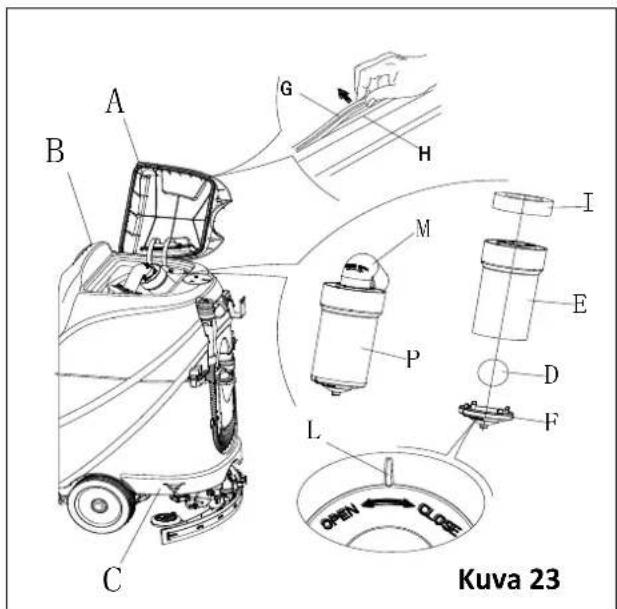

3. Käännä likavesisäiliön kantta (A, kuva 23) 90 astetta, jotta se irtoaa, ja ota tämän jälkeen kohosuodatin (P) ulos säiliöstä.

4. Puhdista likavesisäiliön kansi (A), likavesisäiliö (B), puhtaan veden säiliö (C) ja kohosuodattimen kehikko (E). Tyhjennä likavesisäiliö tyhjennysletkun kautta (15).

5. Mikäli tarpeen, katso mallia kuvan 23 merkeistä "OPEN" (Auki) ja "CLOSE" (Kiinni), ja avaa kohosuodattimen pohja (F). Puhdista tämän jälkeen koho (D), suodattimen kehikko (E) ja suodatinsieni (I). Kun puhdistus on suoritettu loppuun, kiinnitä koho (D) suodattimen kehikkoon (E) ja aseta suodattimen pohja paikalleen siten, että pohjassa (F) oleva merkki (L) tulee samaan kohtaan, kuin suodattimen kehikossa (E) oleva merkki (L). Kiristä pohja tiukasti paikalleen ja kiinnitä tämän jälkeen suodatinsieni (I) suodattimen kehikkoon (E). Kiinnitä kohosuodatin lopuksi likaveden imuletkuun (M).

6. Tarkista, että säiliön tiivistenauha on hyvässä kunnossa.

Kuva 21

HUOMAUTUS

Säillön tiivistenauha (G) pitää huolen slitä, että säilliöön syntyy tyhjiö imumoottorin ollessa päällä. Tiivisteen on oltava pitävä, jotta laite kykenee imemään veden tehokkaasti lattiasta likavesisäiliöön.

1. Tarkista, että tiivistenauhan (G) kontaktipinta on ehjä, ja että nauha toimii asianmukaisella tavalla. Mikäli tarpeen, irrota nauha urastaan (H) ja korvaa se uudella. Uusi tiiviste tulisi asettaa kuvan 23 mukaisesti uran keskikohtaan.
2. Sulje likavesisäiliön kansi (A).

A C D C B

Kuva 22

Kuva 23 A B C G H I M P E D F L OPEN CLOSE

SULAKKEEN TARKISTUS/VAIHTO

1. Käännä virta-avain (D, Kuva 24) "OFF"-asentoon.
2. Irrota akun liitäntäkaapeli.
3. Irrota säätöpanelin ruuvit (C) ja käännä sitten PCBA-asetelmaa nähdäksesi sulakkeet (A ja B).
4. Tarkista/vaihda sulakkeet:

A) F1 on pienitehoisten virtapiirien sulake (5A)
B) F3 on harjaosan laskeutumisen sulake (20A)

1. Kun sulakkeen tarkistus/vaihto on suoritettu, kokoa asetelma toistamalla purkamisen yhteydessä esitetyt vaiheet käänteisessä järjestyksessä.
2. Tarkista tai nollaa moottorin ylikuormaussuoja.

E) F5 on imumoottorin ylikuormaussuoja (30A)
F) F4 on käyttömoottorin ylikuormaussuoja (30A)
G) F2 on harjamoottorin ylikuormaussuoja (30A)

VARUSTEET/LISÄVARUSTEET

Vakiokomponenttien lisäksi kone voidaan varustaa seuraavilla varusteilla/lisävarusteilla koneen erityiskäytön mukaan.

Saat tarkempia tietoja edellä mainituista optisista lisävarusteista ottamalla yhteyttä valtuutettuun jälleenmyyjään.

Varusteet/Lisävarusteet

Katso "Osaluettelo"

1. GEELI-/AGM-akut.
2. Eri materiaaleista valmistetut tyynyt

Vika	Todennäköiset syyt	Korjaus
Moottori ei toimi, mikään varoitusvalo ei syty (C9)	Akun liitin on irti	Yhdistä akun liitin
	Akut ovat täysin purkautuneet	Lataa akut
Kone ei toimi, punainen akun kapasi-teetin varoitusvalo syttyy palamaan (C8)	Akkujen varaustaso on liian alhainen	Lataa akut
Kone ei kulje eteenpäin / taaksepäin	Ohjauspiirilevyn vika	Korvaa ohjauspiirilevy
	Ajomoottorin ohjaimen vika	Katso “AJOMOOTTORINVIKAILMAISIMEN TIEDOT”
	Käyttäjä ei istu paikoillaan	Asetu istuimelle
	Imusuulaketta ei nosteta, kun konetta käytetään taaksepäin	Nosta imusuulake
Harjamoottori ei toimi	Ohjauspiirilevyn vika	Korvaa ohjauspiirilevy
	Harjamoottorin ylikuormitus	Käytä puhdistukseen sopivaa, peh-meää harjaa ja nollaa harjamoottorin ylikuormitussuoja
	Harjamoottorin kontaktorin vika	Ota yhteyttä huoltopalveluun
	Harjamoottorin hiiliharjakset kuluneet	Ota yhteyttä huoltopalveluun
	Esineet estävät harjaa pyörimästä	Puhdista harja
Ajomoottori ei toimi	Ajomoottorin häiriövalo syttyypalamaan	Katso kohtaa “AJOMOOTTORINVIKAILMAISIMEN TIETOJA”
	Ajomoottorin ylikuormitus	Nollaa ajomoottorinylikuormitussuoja ja tarkistaajomoottori/virtapiiri
Imumoottori ei toimi	Imumoottorin ylikuormitus	Nollaa imumoottorinylikuormitussuoja ja tarkistaimumoottori
	Imumoottorin releen vika	Ota yhteyttä huoltopalveluun
	Hallintavirtapiirin vika	Korvaa hallintavirtapiiri
Riittämätön imuteho, lattiaa ei voida kuivata	Talteenottosäiliö on täynnä	Tyhjennä talteenottosäiliö
	Imuletkun ja imusuulakkeen liitos on huono	Yhdistä imuletku ja imusuulake oikein
	Uimurin suodattimen tukos	Puhdista uimurin suodatin ja tarkista uimurin tila
	Imusuulake on likainen tai kulunut	Tarkista ja puhdista imusuulake
	Talteenottosäiliön kantta ei ole suljettu oikein, tai tiiviste on vahingoittunut, tai taivutettu putken osuus on tukossa	Sulje kansi oikein, tai korvaa tiiviste, tai puhdista taivutettu putki.
	Talteenottosäiliö on likainen	Puhdista talteenottosäiliö
Harjaosaan ei tule riittävästi liuosta	Liuoksen suodatin on likainen	Puhdista suodatin
	Liuoksen säiliö on tyhjä -varoitusvalo palaa	Täytä liuoksen säiliö
	Liuoksen säiliö on liian likainen	Puhdista liuoksen säiliö
Imusuulake jättää naarmuja lattiaan	Imusuulakkeen reunan alla on roskia	Poista roskat
	Imusuulakkeen reuna on kulunut, likainen, vanhentunut	Korvaa imusuulakkeen reunaosat
	Imusuulakkeen tasapainoa ei olla sää-detty	Säädä imusuulakkeen tasapaino
Ajomoottorin jarrun vika	Jarru on lukittuna	Aseta jarru vapaaseen tilaan

AJOMOOTTORIN VIKAILMAISIMEN TIEDOT
=Kytkimiä pitää käyää jaksoaen virheen korjaamiseksi.

LED KOODIT		VIKA	MAHDOLLINEN SYY
1.1	☐☐	LÄMPÖTILAAN LITTYVÄ VIKA	1. Lämpötila >80 °C tai < -10 °C.2. Ajoneuvon liiallinen kuormitus.3. Käyttö ääriolosuhteissa.4. Sähkömagneettinen jarru on päällä.
1.2	☐☐☐	VIKA KAASUTTAMISESSA	1. Kaasupolkimen tulojohto on avoimena tai oikosulussa.2. Vika kaasuttimen potentiometrissä.3. Valittuna on vääärän tyyppinen kaasutus.
1.3	☐☐☐☐	NOPEUDEN POTENTIOMETRIN VIKA	1. Nopeutta rajoittavan potentiometrin johto/johdot vaurioituneet tai oikosulussa.2. Rikkinäinen nopeutta rajoittava potentiometri.
1.4	☐☐☐☐☐	ALIJÄNNITEVIKA	1. Akun jännite <17 volttia.2. Huono akun tai ohjauspiirin kontakti.
1.5	☐☐☐☐☐☐	YLIJÄNNITEVIKA	1. Akun jännite >31 volttia.2. Ajoneuvoa käytetään laturin ollessa kytkettynä.3. Ajoittainen häiriö akun liitännöissä.
2.1	☐☐☐	PÄÄVIRTA POISSA -VIKA	1. Pääkontaktorin ajurin virhe - avoinna.
2.3	☐☐☐☐☐	PÄÄVIRRAN VIKA *	1. Pääkontaktorin ajurin virhe – hitsautunut tai juuttunut auki.2. Pääkontaktorin ajurin virhe.
2.4	☐☐☐☐☐☐	PÄÄVIRTA PÄÄLLÄ -VIKA	1. Pääkontaktorin ajurin virhe - avoinna.
3.1	☐☐☐☐	KAAPELOINTIVIKA *	1. Väärin säädetty kaasupoljin.2. Rikkinäinen kaasuttimen potentiometri tai kaasutinmekanismi.
3.2	☐☐☐☐☐	JARRU PÄÄLLÄ -VIKA	1. Sähkömagneettisen jarrun ajuri oikosulussa.2. Sähkömagneettisen jarrun kela avoinna.
3.3	☐☐☐☐☐☐	ESILATAUKSEN VIKA *	1. Jarrun ajuri oikosulussa.2. Esilatauksen virtapiiri vahingoittunut.3. MOSFET-vika.
3.4	☐☐☐☐☐☐☐	JARRU POIS PÄÄLTÄ -VIKA	1. Sähkömagneettisen jarrun ajuri avoinna.2. Sähkömagneettisen jarrun kela oikosulussa.
3.5	☐☐☐☐☐☐☐☐	HPD-VIKA	1. Väärän tyyppinen kiihdytyssekvenssi ja KSI-, työntö- tai estosyöte.2. Väärin säädetty kaasutuksen potentio-metri.
4.1	☐☐☐☐☐	VIKA JÄNNITTEEN HAVAITSEMISESSA *	1. Oikosulku moottorissa tai sen johdotuksessa.2. Ohjaimen virhe.
4.2	☐☐☐☐☐☐	HARDWARE FAILSAFE *	1. Moottorin jännite ei vastaa kaasutuspyyntöä.2. Oikosulku moottorissa tai sen johdotuksessa.3. Ohjaimen virhe.
4.3	☐☐☐☐☐☐☐	EEPROM-TARKISTUSSUMMAN VIKA †	1. EEPROM-häiriötila tai -virhe.
4.5	☐☐☐☐☐☐☐☐☐	AKUN KYTKENTÄHÄIRÖSTÄ JOHTUVA VIKA *	1. Akkua ei ole kytketty.2. Liitos akun napoihin on huono.

= Ohjelmointilaa tarvitaan virheen korjaamiseksi seuraavas: valikoi Program-valikko, muuta minkä tahansa säätöarvon mitä tahansa etoarvoa, käytä kytkimiä jaksoiain.

HUOMAA

Integroidulla laturilla varustettua laitetta ei voida käyttää silloin, kun integroidussa laturissa ilmened toimintahäiriö, ole hyvä ja ota yhteyttä valtuutettuun korjauskeskukseemme apua saadaksesi.

KIERRÄTYS

Laite tulee toimittaa hävitettäväksi asianmukaiseen jätteidenkäsittelylaitokseen.

Ennen hävittämistä, irrota laitteesta seuraavat osat, ja toimita ne kierrätettäväksi/hävitettäväksi voimassa olevan lainsäädännön mukaisella tavalla.

• Akku/akut
• Harja-/vetoalusta
• Muoviletkut ja -osat
• Elektroniset ja sähköiset komponentit (*)

(*) Ole hyvä ja ota yhteyttä palvelukeskukseemme, jos mikä tahansa sähköinen tai elektroninen komponentti pitää kierrättää.

TABELA DE CONTEÚDOS

INTRODUÇÃO....221

CONTEÚDO E OBJECTIVO DO MANUAL....221

COMO GUARDAR ESTE MANUAL....221
