NÁVOD NA OBSLUHU Viper AS530R NILFISK

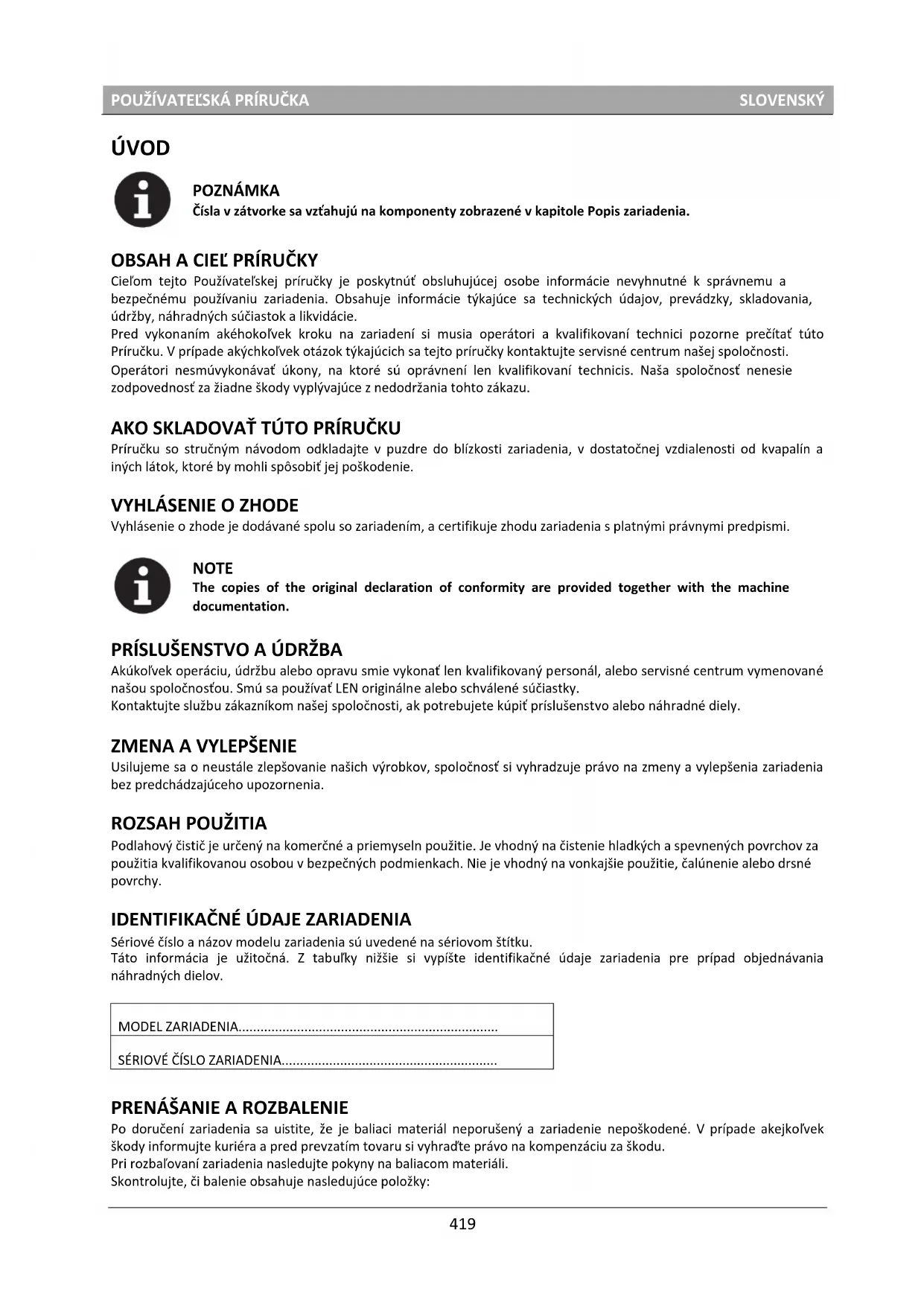

Cieľom tejto Používateľskej príručky je poskytnúť obsluhujúcej osobe informácie nevyhnutné k správnemu a bezpečnému používaniu zariadenia. Obsahuje informácie týkajúce sa technických údajov, prevádzky, skladovania, údržby, náhradných súčiastok a likvidácie. Pred vykonaním akéhokoľvek kroku na zariadení si musia operátori a kvalifikovaní technici pozorne prečítať túto Príručku. V prípade akýchkoľvek otázok týkajúcich sa tejto príručky kontaktujte servisné centrum našej spoločnosti. Operátori nesmúvykonávať úkony, na ktoré sú oprávnení len kvalifikovaní technicis. Naša spoločnosť nenesie zodpovednosť za žiadne škody vyplývajúce z nedodržania tohto zákazu. AKO SKLADOVAŤ TÚTO PRÍRUČKU Príručku so stručným návodom odkladajte v puzdre do blízkosti zariadenia, v dostatočnej vzdialenosti od kvapalín a iných látok, ktoré by mohli spôsobiť jej poškodenie.

Akúkoľvek operáciu, údržbu alebo opravu smie vykonať len kvalifikovaný personál, alebo servisné centrum vymenované našou spoločnosťou. Smú sa používať LEN originálne alebo schválené súčiastky. Kontaktujte službu zákazníkom našej spoločnosti, ak potrebujete kúpiť príslušenstvo alebo náhradné diely.

Usilujeme sa o neustále zlepšovanie našich výrobkov, spoločnosť si vyhradzuje právo na zmeny a vylepšenia zariadenia bez predchádzajúceho upozornenia.

Podlahový čistič je určený na komerčné a priemyseln použitie. Je vhodný na čistenie hladkých a spevnených povrchov za použitia kvalifikovanou osobou v bezpečných podmienkach. Nie je vhodný na vonkajšie použitie, čalúnenie alebo drsné povrchy.

IDENTIFIKAČNÉ ÚDAJE ZARIADENIA

Sériové číslo a názov modelu zariadenia sú uvedené na sériovom štítku. Táto informácia je užitočná. Z tabuľky nižšie si vypíšte identifikačné údaje zariadenia pre prípad objednávania náhradných dielov. MODEL ZARIADENIA....................................................................... SÉRIOVÉ ČÍSLO ZARIADENIA...........................................................

PRENÁŠANIE A ROZBALENIE

Po doručení zariadenia sa uistite, že je baliaci materiál neporušený a zariadenie nepoškodené. V prípade akejkoľvek škody informujte kuriéra a pred prevzatím tovaru si vyhraďte právo na kompenzáciu za škodu. Pri rozbaľovaní zariadenia nasledujte pokyny na baliacom materiáli. Skontrolujte, či balenie obsahuje nasledujúce položky:

1. Technická dokumentácia vrátane používateľskej príručky a príručka k palubnej nabíjačke, ak je palubná nabíjačka vo

BEZPEČNOSŤ Nasledujúce symboly upozorňujú na potenciálne nebezpečné situácie. V záujme ochrany osôb a majetku si ždy pozorne prečítajte tieto informácie a vykonajte všetky potrebné opatrenia. SYMBOLY UVEDENÉ V POUŽÍVATEĽSKEJ PRÍRUČKE NEBEZPEČENSTVO! Upozorňuje na nebezpečnú situáciu s rizikom usmrtenia operátora. VAROVANIE! Upozorňuje na potenciálne riziko zranenia osôb. VÝSTRAHA! Označuje výstrahu alebo poznámku súvisiacu s dôležitými alebo užitočnými funkciami. Venujte zvýšenú pozornosť odstavcu s týmto symbolom. POZNÁMKA Poukazuje na poznámku týkajúcu sa dôležitých alebo užitočných funkcií. KONZULTÁCIA Ukazuje na nevyhnutnosť pozrieť si Používateľskú príručku pred vykonaním akéhokoľvek úkonu.

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Špecifické varovania a výstrahy upozorňujúce na potenciálne zranenie osôb a poškodenie zariadenia. NEBEZPEČENSTVO! Toto zariadenie musí prevádzkovať poučená a autorizovaná osoba podľa usmernení v príručke. Pred vykonaním akéhokoľvek čistenia, údržby, opravy alebo zmeny si pozorne prečítajte všetky pokyny, uistite sa, že ste VYPLI zariadenie a odpojili ste batériu. Neprevádzkujte zariadenie v blízkosti toxických, nebezpečných, horľavých a/alebo výbušných práškov, kvapalín alebo výparov. Toto zariadenie nie je vhodné na zber nebezpečných práškov. Pri práci v blízkosti elektrických súčiastok nenoste ozdobné šperky. Nepracujte pod zdvihnutým zariadením bez jeho podopretia bezpečnostnými podperami. Pri používaní olovených (VLHKÝCH) batérií môžu tieto počas bežného používania vypúšťať horľavé plyny - iskry, plamene, dymiace materiály, ako aj zdroje žiarenia, svetla a ohňa udržujte v bezpečnej vzdialenosti od batérií. Pri nabíjaní olovených (VLHKÝCH) batérií môžu tieto vypúšťať vodíkové plyny, ktoré môžu spôsobiť výbuch. Zabezpečte, aby bolo prostredie nabíjania dobre vetrané a ďalej od otvoreného ohňa. VAROVANIE! Pred každým použitím dôkladne skontrolujte zariadenie. Uistite sa, že boli všetky súčiastky správne zmontované. V opačnom prípade hrozí riziko zranenia osôb a škôd na majetku.

420POUŽÍVATEĽSKÁ PRÍRUČKA

SLOVENSKÝ Pred používaním nabíjačky sa uistite, že hodnota frekvencie a napätia na sériovom štítku zariadenia zodpovedá vlastnostiam elektrickej siete. Nikdy nepremiestňujte zariadenie jeho ťahaním za kábel nabíjačky. Nenechávajte kábel položený cez otvorené dvere, ani na ostrých hranách alebo rohoch. Neprechádzajte so zariadením cez kábel nabíjačky batérie. Držte kábel nabíjačky batérie ďalej od horúcich povrchov. Nenabíjajte batérie, ak sú kábel alebo zástrčka kábla batérie poškodené. Aby ste znížili riziko požiaru, poranenia elektrickým prúdom alebo zranenia, uistite sa, že zariadenie vypnete, predtým, než odídete. Používajte a skladujte zariadenie v interiéri v suchom prostredí, nie je povolené používať ho vonku. Skladovacia aj prevádzková teplota zariadenia musí byť medzi 0 °C a +40 °C, vlhkosť vzduchu musí byť medzi 30% a 95%. Nepoužívajte zariadenie na šikmých plochách s prevýšením vyšším, ako je uvedené v technických údajoch. Pri používaní a narábaní s prostriedkami na čistenie podlahy dodržiavajte pokyny na štítkoch na obaloch týchto prostriedkov a noste vhodné rukavice a ochranné prostriedky. Používajte kefy a pady dodané so zariadením alebo definované v tejto príručke. Používaním iných kief alebo padov môžete znížiť bezpečnosť. V prípade nesprávneho fungovania zariadenia sa uistite, že to nie je v dôsledku nedostatočnej údržby. Ak je to potrebné, požiadajte o pomoc autorizovanú osobu alebo autorizované Servisné centrum. Vykonajte všetky nevyhnutné opatrenia, aby sa vlasy, šperky a voľné oblečenie nezachytili do pohyblivých častí zariadenia. Nepoužívajte zariadenie na obzvlášť prašných miestach. Neumývajte zariadenie priamym alebo stlačeným prúdom vody, ani korozívnymi zmesami. Nevrážajte do regálov alebo lešení, predovšetkým tam, kde je riziko padajúcich predmetov. Neopierajte nádoby s tekutinami o zariadenie, používajte príslušný držiak na nádoby. Aby ste sa vyhli poškodeniu podlahy, nenechávajte kefu/pad pracovať, keď zariadenie nie je v pohybe. V prípade ohňa použite suchý práškový hasiaci prístroj. Nepoužívajte tekuté hasiace prístroje. Neodstraňujte ani neupravujte nálepky na zariadení. Nezasahujte do bezpečnostných krytov zariadenia a dôsledne dodržiavajte pokyny pre bežnú údržbu. Venujte pozornosť pri prevoze zariadenia, keď je teplota pod bodom mrazu. Voda v nádrži na špinavú vodu a v hadiciach by mohla zamrznúť a spôsobiť na zariadení vážne škody. Ak je potrebné vymeniť náhradné diely, objednajte ORIGINÁLNE náhradné diely od Autorizovaných predajcov. Vráťte zariadenie do Servisného centra, ak nepracuje ako zvyčajne alebo je poškodené, skladované vonku alebo spadlo do vody. Na zaistenie správneho a bezpečného fungovania zariadenia musí vykonať plánovanú údržbu podľa príslušnej kapitoly tohto návodu autorizovaná osoba alebo autorizované Servisné centrum. Zariadenie musí byť riadne zlikvidované kvôli prítomnosti škodlivých toxických materiálov (batérie a pod.), ktoré podliehajú normám vyžadujúcim likvidáciu v špeciálnych strediskách (viď kapitola Likvidácia). Toto zariadenie je čistiaci automat, nie je určené na žiadny iný účel. Vždy udržiavajte otvory čisté. Nepoužívajte zariadenie, ak sú otvory upchaté. Zariadenie používajte len tam, kde je riadne osvetlenie. Toto zariadenie nie je určené na používanie osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, ktoré majú nedostatok skúseností alebo vedomostí, pokiaľ nemajú dozor alebo nedostali inštruktáž ohľadom používania zariadenia od osoby zodpovednej za ich bezpečnosť. Počas používania v blízkosti detí je nevyhnutná veľká opatrnosť. Deti musia byť pod dozorom, aby sa zaistilo, že sa so zariadením nehrajú. Počas používania tohto zariadenia buďte opatrní, aby ste nespôsobili škody na osobách ani predmetoch.

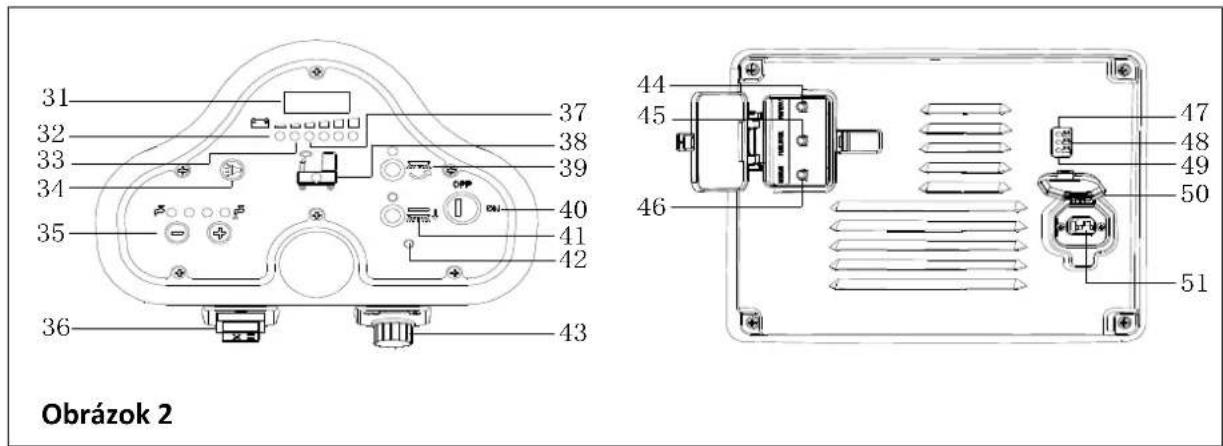

8. Ľavý podporný držiak

24. Zrýchľovací pedál

30. Držiak zaisťovacieho klina

38. Indikátor označujúci, že nádrž na roztok je prázdna

41. Tlačidlo uvoľnenia kefy

42. Výstražné svetlo pohonu motora

43. Gombík na nastavenie rýchlosti

44. Ochrana pred preťažením sacieho motora

45. Ochrana pred preťažením pohonu motora

STOP– Stroj sa nemôže pohnúť, kefa zastaví prácu, alebo sací motor môže pracovať (00012.3) – Celkový pracovný čas stroja je 12,3 hodín L0-(18) – Napätie batérie nižšie ako 18 V U-(25.5) – Napätie batérie je 25,5 V ERR-01 – Lišta nie je nadvihnutá, keď sa stroj otočí vzad ZOBRAZENIE INDIKÁTOROV NABÍJAČKY (Obrázok 2)

1. Na začiatku nabíjania, červená LED dióda (49) nabíjačky normálne svieti. Je to prvé štádium nabíjania.

úplne nabitá. POZNÁMKA V procese nabíjania, ak je žltá kontrolka (48) zapnutá, môže to byť spôsobené: Batéria a nabíjačka sa k sebe nehodia, batéria nie je riadne pripojená alebo je výstup skratovaný. Červené blikajúce svetlo nabíjačky môže byť spôsobené vnútorným skratom nabíjačky. Obrázok 2

Hmotnosť stroja s prázdnymi nádržami (bez batérií)

Brutto hmotnosť stroja (BHS)

Priemer predných kolies

φ175 Priemer zadných kolies

Výkon hnacieho motora Wattov 300W Pracovná rýchlosť Km/h 5.5km/h Napätie

24V Batéria (voliteľné)

VAROVANIE! Venujte zvýšenú pozornosť týmto symbolom v príručke: – NEBEZPEČENSTVO! – VAROVANIE! – VÝSTRAHA! – KONZULTÁCIA Za žiadnych okolností nikdy nezakrývajte tieto symboly na zariadení, okamžite ich nahraďte, ak sa poškodia. VLOŽENIE A NASTAVENIE NOVEJ BATÉRIE ZARIADENIA VAROVANIE! Ak batérie nie sú správne vložené alebo pripojené, elektrické komponenty zariadenia sa môžu vážne poškodiť. Batériu musí inštalovať kvalifikovaná osoba. Nastavte nabíjačku batérie (voliteľné) a PCBA stroja podľa typu batérie (WET alebo GEL/AGM). Pred inštaláciou skontrolujte, či batéria nie je poškodená. Odpojte konektor batérie a zásuvku nabíjačky batérie. Manipulujte s batériami veľmi opatrne. POZNÁMKA Stroj si vyžaduje dve 12 V batérie, pripojené tak, ako je to na Obrázok 3. Stroj môže byť prevádzkovaný v jednom z týchto režimov batérie: A) WET alebo GEL/AGM batérie sú už nainštalované a pripravené na použitie

1. Skontrolujte batérie a pripojte konektor batérie k stroju.

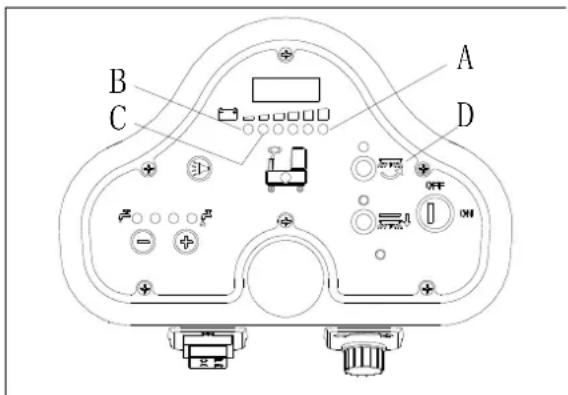

2. Vložte kľúčový vypínač (40) a otočte ho na “on” (zap.). Ak sa zelená kontrolka (37) zapne, batérie sú plne nabité na

používanie; ak sa zapne žltá alebo červená kontrolka (33 alebo 32), batérie sa musia nabiť. B) Bez batérií

1. Ak Váš stroj nie je vybavený batériami, zakúpte vhodné batérie [pozri odstavec Technické údaje]. Ohľadom voľby

a inštalácie batérie sa obráťte na kvalifikovaného predajcu batérií.

2. Keď sú batérie pripravené, nastavte stroj a nabíjačku batérie podľa typu inštalovaných batérií, potom sa držte

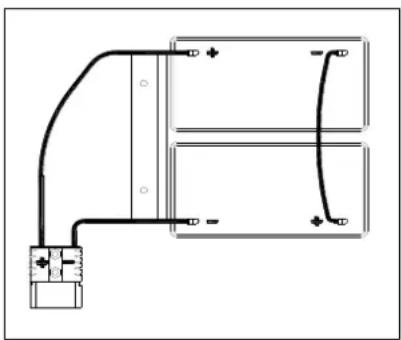

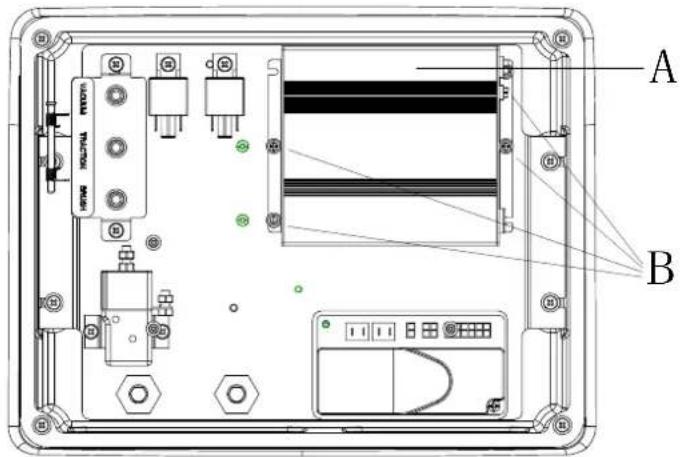

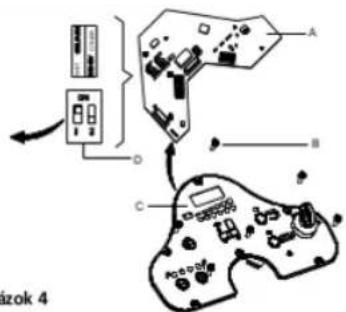

postupu uvedeného v nasledujúcom odseku. VLOŽENIE BATÉRIE A NASTAVENIE TYPU BATÉRIE (WET ALEBO GEL/AGM) Nastavte elektronickú obvodovú dosku stroja a nabíjačku batérie podľa typu batérie (WET alebo GEL/AGM) podľa krokov nižšie: POZNÁMKA Keď inštalujete nové batérie, držte sa Obrázok 4 až po krok DIP spínač, inak sa môžu batérie poškodiť z dôvodu nesprávneho nastavenia. Nastavenie stroja

1. Vložte kľúčový vypínač (40) a otočte ho na “ON”, počas prvých sekúnd naštartovania stroja dávajte pozor na

nasledovné: Ak bliká zelená kontrolka (37), stroj je nastavený na používanie GEL/AGM batérií. Ak bliká žltá kontrolka (33), stroj je nastavený na používanie batérií Discover EV AGM. Ak bliká červená kontrolka (32), stroj je nastavený na používanie WET batérií.

2. Dodržiavajte nasledujúce kroky na zmenu nastavení stroja.

Ak sa počas chodu stroja vyskytne nejaké nebezpečenstvo, stlačte núdzový spínač (A, Obrázok 5), potom sa vypnú všetky funkcie stroja, na kontrolnom paneli nie je žiadny displej (B, Obrázok 5)

NAMONTOVANIE A ODMONTOVANIE KEFY/MOPU

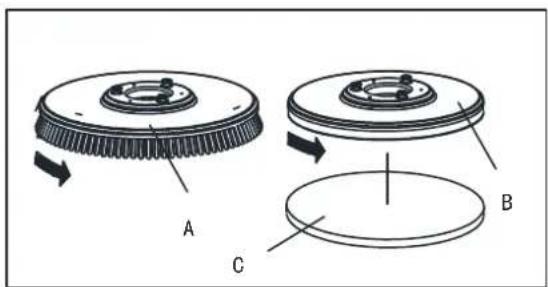

POZNÁMKA Namontujte vhodnú kefu (A, Obrázok 6) alebo mop (B a C, Obrázok 6) v závislosti od typu podlahy, ktorá sa má čistiť. VAROVANIE Pred namontovaním alebo odmontovaním kefy alebo mopu sa uistite, že všetky spínače na stroji sú vo vypnutej polohe a lišta je nadvihnutá z podlahy. Obsluhujúca osoba musí byť v záujme zníženia rizika poranenia vybavená vhodnými ochrannými prostriedkami, ako sú napr. rukavice. Postupujte nasledovne: DIP - prepínače typov batérií Funkcia nabíjačky je ovládaná 4 dip-spínačmi (2 páry) vo vnútri zadného krytu. Druhých 2 spínačov by ste sa nikdy nemali dotýkať, pokiaľ nebola vymenená nabíjačka a nie je potrebné potvrdiť ich polohu, nastaviť napätie batérie (24V) a maximálnu intenzitu prúdu (10A) a vždy by mali byť v polohe - vypnuté. Prvé 2 spínače sú prístupné cez plastovú zástrčku bez otvorenia nabíjačky. Tieto prepínače nastavujú typ nabíjacej krivky použitej pre každý typ batérie. Typ krivky označuje spôsob a veľkosť, ktorou sa k batérii privádza prúd a napätie počas jej odlišných fáz nabíjacieho cyklu.

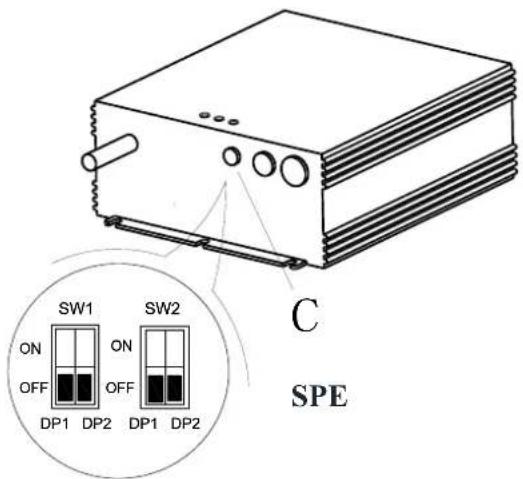

1. Odstráňte plastový uzáver zakrývajúci prístupový otvor pre prepínač DIP (C).

2. Prvé 2 DIP prepínače (SW1) nastavte podľa nižšie uvedených údajov v tabuľke.

3. Namontujte späť plastový uzáver.

SLOVENSKÝ Obrázok 7 1. Vložte kľúčový vypínač (40) a otočte ho na “ON”.2. Stlačte pedál (6) vpred nohou, aby ste nadvihli kefu (11) z podlahy.3. Otočte gombíkom nastavenia rýchlosti (42) prosti smeru ručičiek až na koniec.4. Umiestnite stred kefy (A, Obrázok 5) alebo mopu (B, Obrázok 5) tak, aby bol zarovnaný s doskou kefy.5. Potlačte pedál (6) nohou vzad, čím spustíte kefu (11) dole. Posaďte sa na sedadlo, stlačte gombík kefy (39) a jemnestláčajte pedál (23), kefa/mop sa môžu automaticky namontovať. Opakujte tieto kroky, až kým kefa/mop nie súnamontované.6. Ak ste pri kroku 5 montovania kefy/mopu neboli úspešní, dajte kefu/mop manuálne dole.

7. Stlačte pedál (6) nohou vpred na zdvihnutie kefy (11) z podlahy, stlačte gombík uvoľnenia kefy (41), čím sa

automaticky odmontuje. VAROVANIE! Otočte pred stlačením plynového pedála (6) gombík nastavenia rýchlosti (42) na minimu, aby ste sa vyhli tomu, že stroj sa rozbehne po naštartovaní príliš rýchlo. Pred prácou so strojom sa uistite, že kefa/mop sú namontované správne.

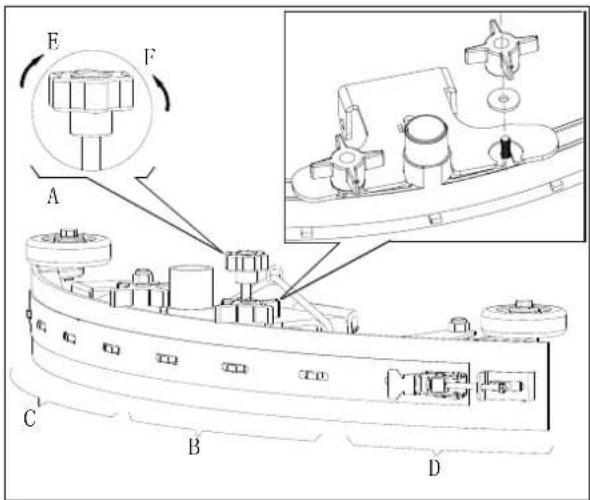

NASTAVENIE ROVNOVÁHY LIŠTY

1. Primontujte lištu (13) a zatiahnite maticu lišty (20), potompripojte saciu hadicu (19) k lište.2. Pomocou páky nastavenia lišty nastavte lištu (A, Obrázok 7).a) Ak je medzera medzi dlážkou a strednou časťou zadnejčepele lišty (B), nastavte gombík (A) v smere protipohybu hodinových ručičiek (F), až kým sa všetky časti zadnej čepele lišty nedotýkajú dlážky a predná čepeľ jemne dosadá na dlážku.b) Ak je medzera medzi dlážkou a oboma koncami zadnejčepele lišty (C a D), nastavte gombík (A) v smerepohybu hodinových ručičiek (E), až kým sa všetky častizadnej čepele nedotýkajú dlážky a predná čepeľ jemnedosadá na dlážku. Naplnenie nádrže na roztok 1. Otvorte kryt vstupu vody (E, Obrázok 8).2. Cez otvor vstupu vody s filtrom naplňte nádrž vodou aleboroztokom vhodným pre plánovanú prácu. Teplota roztoku nesmie prekročiť +104F (+40 °C).3. Nádrž neprepĺňajte, množstvo vody môžete skontrolovať pomocou ukazovateľa úrovne vody (G). VAROVANIE! Používajte len nízko penivé a nehorľavé čistiace prostriedky určené pre automatické čističe podláh. Kontrola pohonného motora 1. Otočte kľúčový vypínač (A, Obrázok 9) do polohy “ON”2. Jemne stlačte plynový pedál (C), potom ho uvoľnite, abyste zistili, či sa stroj dá manévrovať vpred a zastaviť.3. Aby ste zaistili bezpečnosť, uistite sa, že stroj sa dáokamžite zastaviť stlačením núdzového tlačidla (B).Núdzové stlačidlo resetujete tak, že ním otočíte. VAROVANIE Stúpavosť stroja nesmie presiahnuť 10%. VAROVANIE Brzda pohonného motora je uvoľnená, keď motor funguje normálne, uzamkne sa, keď motor prestane pracovať.

Obrázok 10 Brzda uvoľnená – rukoväť brzdy (D, Obrázok 9) je hore Brzda uzamknutá – rukoväť brzdy je nižšieV niektorých špeciálnych prípadoch, ako napríklad balenie /rozbaľovanie stroja, porucha stroja, je potrebné stroj presunúťbez zapnutého pohonného motora, vtedy nastavte manuálnebrzdu na uvoľnenú, aby ste stroj mohli presunúť.Po presunutí stroja, aby ste sa vyvarovali akýmkoľvek rizikám,sa uistite, že ste nastavili brzdu späť do uzamknutého stavu.

SPUSTENIE A ZASTAVENIE STROJA

Spustenie stroja 1. Pripojte stroj tak, ako je to ukázané v predchádzajúcom odseku.2. Sadnite si na sedadlo (L, Obrázok 10), vložte kľúčový vypínač (A)a otočte ho na “ON”. Ak je zapnutá zelená kontrolka (C), batériesú plne nabité na používanie. Ak je zapnutá žltá (E) alebočervená kontrolka (D), batérie musíte pred prevádzkou nabiť.[Ohľadom nabíjania batérií si pozrite kapitoly ÚDRŽBA]3. Spustite lištu na podlahu. POZNÁMKA Pred manévrovaním stroja vzad sa uistite, že lišta je nadvihnutá, inak stroj zastane a na LED obrazovke sa zobrazí chybové hlásenie „Error“.

4. Spustite kefu na podlahu.

POZNÁMKA Uistite sa, že pred nadvihnutím kefy vypnete spínač kefy, a pred tým, ako stroj manévrujete vpred/vzad, nadvihnete kefu. 5. Stlačte spínač kefy (B)6. Stlačte plynový pedál (R), riaďte stroj vpred alebo vzadpomocou volantu (N) spolu so spínačom vpred-vzad (H),rýchlosť môžete nastaviť pomocou nastavovacieho gombíka (I).7. Nastavte tok roztoku nastavením gombíka (G) v závislosti odpožiadaviek na čistenie.8. Môžete svoj telefón nabiť cez USB nabíjací port (M), keď jekľúčový vypínač (A) otočený na “ON”.9. Keď potrebujete varovať ľudí, stlačte gombík klaksóna (F).

10. V nevyhnutom prípade stlačte núdzové tlačidlo pre núdzové

zastavenie stroja. POZNÁMKA Motor kefy, motor sania, pohonný motor a riadiaci obvod sú chránené ochranou pred preťažením (P). Keď ochrana pred preťažením vypne stroj, neresetuje ho okamžite bez toho, aby ste našili príčinu, a uistite sa, že pred resetovaním motor vychladol. Zastavenie stroja 11. Uvoľnite plynový pedál (R, Obrázok 10), stroj sa zastaví.12. Stlačením tlačidla kefy (B) vypnete motor kefy.13. Nadvihnite kefu (T) stlačením pedála (Q).

14. Nadvihnite lištu (U) pomocou dvíhacej/spúšťacej páky lišty (O) a o niekoľko sekúnd neskôr sa uzavrie sací systém.

15. Otočte kľúčový vypínač do polohy “OFF”.16. Uistite sa, že stroj je vypnutý.

1. Spustite stroj podľa postupu v predchádzajúcom odseku.

2. Začnite čistiť podľa postupu v časti “Spustenie stroja”.

3. Ak je to potrebné, zastavte stroj a nastavte lištu podľa časti “Nastavenie rovnováhy lišty”.

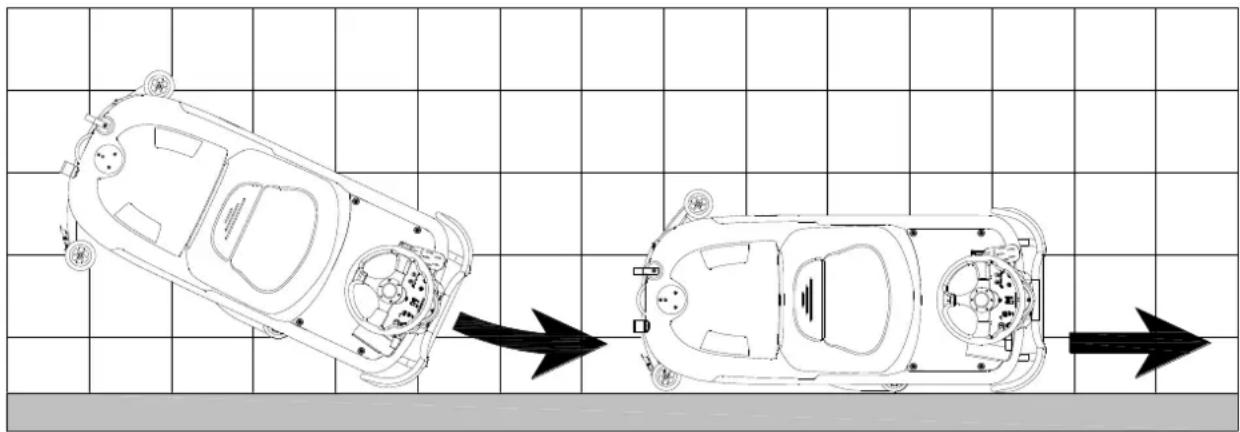

VAROVANIE! Aby ste sa vyhli poškodeniam povrchu podlahy, vypnite kefu/držiak mopu, keď stroj stojí na jednom mieste. POZNÁMKA Pre správne čistenie/sušenie podlahy po okrajoch stien odporúčame, aby ste išli blízko stien s pravou stranou stroja, ako to vidíte nižšie na Obrázok 11. Nabíjanie batérie počas práce Keď je zelená kontrolka (A, Obrázok 12) zapnutá, batérie majú dosť energie pre stroj na riadne fungovanie; keď sa všetky zelené kontrolky vypnú, zapne sa žltá kontrolka (C, Obrázok 12), energia v batériách je veľmi nízka, nabite batérie; keď bliká červená kontrolka (B, Obrázok 12), batérie sú vybité, motor sania a motor kefy sa automaticky vypnú s niekoľkosekundovým oneskorením, presuňte stroj hneď na nabíjanie batérií. VAROVANIE! Aby ste sa vyvarovali poškodeniu batérií a skráteniu ich životnosti, nepoužívajte stroj, keď sú už batérie slabé. Obrázok 11

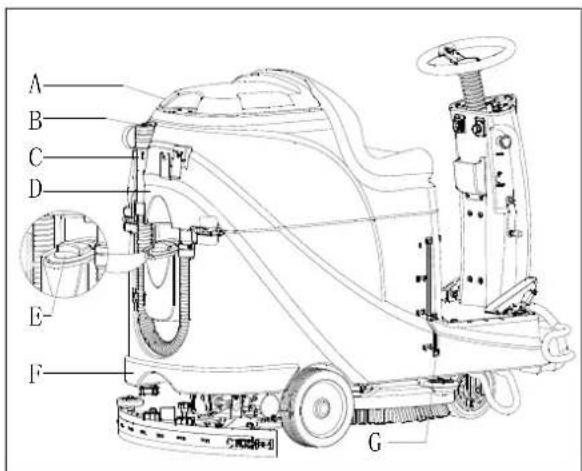

Systém automatického vypínania (B, Obrázok 13) zablokuje systém sania, keď je nádrž na špinavú vodu (C) plná. Deaktivácia systému sania je signalizovaná náhlym zvýšením frekvencie zvuku v motore systému sania, a tiež podlaha sa nesuší. POZOR! Ak sa systém sania náhodou vypne (napríklad pri náhlom pohybe stroja sa aktivuje plavák v automatickom vypínaní), chod znova spustíte takto: vypnite systém sania stlačením spínača (D, Obrázok 12), potom otvorte kryt (A, Obrázok 11) a skontrolujte, či plavák vo vnútri mriežky (B) klesol dole na hladinu vody. Potom zatvorte kryt (A) a zapnite systém sania stlačením spínača (D,Obrázok 12). Keď je nádrž na špinavú vodu (C, Obrázok 13) plná, vyprázdnite ju podľa nasledujúceho postupu. Vyprázdnenie nádrže na špinavú vodu

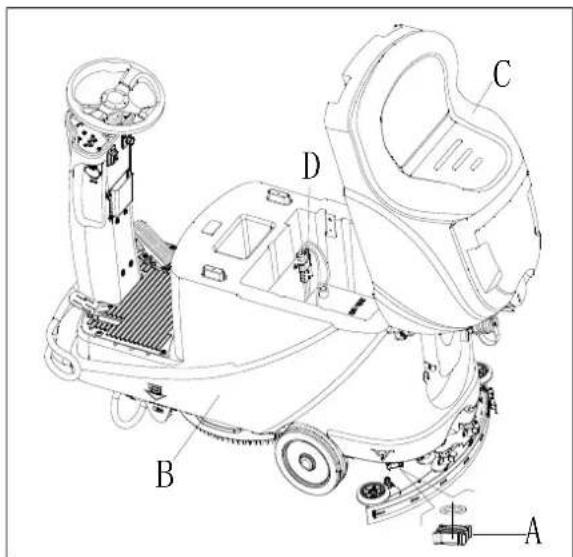

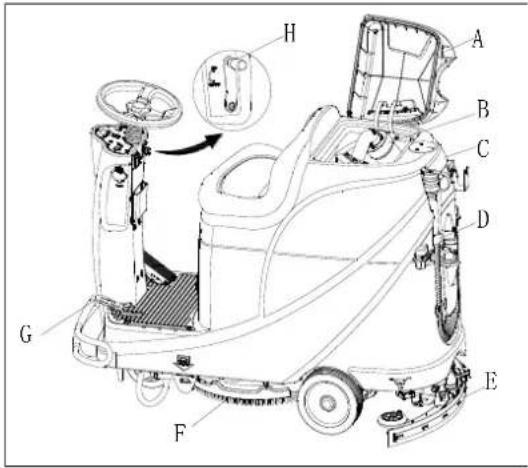

Po práci, pred odložením stroja: 1. Odstráňte kefy/držiaky padov.2. Vyprázdnite nádrže (B a C, Obrázok 15), ako je to uvedené vpredchádzajúcich odsekoch.3. Vykonajte dennú údržbu (pozri kapitolu Údržba).4. Uskladnite stroj na čistom a suchom mieste, s nadvihnutýmialebo odstránenými kefami/držiakmi padov a lištou.

AK JE STROJ DLHO NEČINNÝ

Ak stroj nebudete používať viac ako 30 dní, vykonajte nasledujúce kroky: 1. Vykonajte postup uvedený v časti „PO POUŽÍVANÍ STROJA“.2. Odpojte konektor batérie (D, Obrázok 15).

Po deviatich hodinách používania stroja po prvýkrát skontrolujte, či sa nevyskytujú nejaké poškodenia alebo abnormálne situácie, skontrolujte, či nie sú matice alebo príslušenstvo uvoľnené. ÚDRŽBA VAROVANIE! Údržbu musíte vykonávať po tom, ako zariadenie vypnete a odpojíte kábel nabíjačky batérie. Okrem toho si pozorne prečítajte kapitoly ohľadom bezpečnosti v tejto príručke. Všetky kroky plánovanej alebo zvláštnej údržby musí vykonať kvalifikovaná osoba alebo autorizované servisné centrum. Táto príručka popisuje len všeobecné alebo bežné postupy údržby. Ohľadom ďalších postupov údržby, ktoré nie sú v nižšie uvedenej tabuľke plánu údržby, sa obráťte na Servisnú príručku, o ktorej sa môžete poradiť v ktoromkoľvek Servisnom centre našej spoločnosti.

TABUĽKA PLÁNU ÚDRŽBY

VÝSTRAHA! Úkon označený (1) sa musí vykonať po prvých 9 hodinách používania. Úkon označený (2) musí vykonať Servisné centrum kvalifikované našou spoločnosťou. Úkon Denne, po každom použití Týždenne Polročne Ročne Nabíjanie batérií Čistenie lišty Čistenie držiaka kefy/padu Čistenie nádrže Kontrola tesniaceho pásika nádrže Čistenie plávajúceho filtra Kontrola a výmena čepele stieracej lišty Čistenie čistiaceho vodného filtra Čistenie sacieho filtra Kontrola hladiny tekutiny WET batérie Kontrola pevnosti skrutiek a matíc （1） Kontrola alebo výmena držiaka kefy/padu karbónovej kefy （2） Kontrola alebo výmena sacieho systému motorovej karbónovej kefy （2） Kontrola alebo výmena karbónovej kefy motoru pohonného systému (len pre stroje s pohonom) （2） Pridanie oleja na otočné časti （1）

POZNÁMKA Nabite batérie, keď svieti žltá kontrolka (32) alebo červená kontrolka (33), alebo na konci každého pracovného cyklu. VÝSTRAHA Udržiavajte batériu stále plne nabitú, predĺžite tým jej životnosť. VÝSTRAHA Ak je úroveň nabitia batérie nízka, nabite ju čo najskôr, inak sa môže skrátiť životnosť batérie. Je dobré kontrolovať batériu aspoň raz týždenne.

Obrázok 18 POZOR! Počas nabíjania batérie buďte obzvlášť opatrní, pretože počas procesu nabíjania môže vytiecť kyselina. Kyselina z batérie je korozívna, ak sa náhodou dostane do kontaktu s pokožkou alebo očami, opláchnite okamžite veľkým množstvom čistej vody a navštívte lekára. Prípravné kroky na nabíjanie batérií

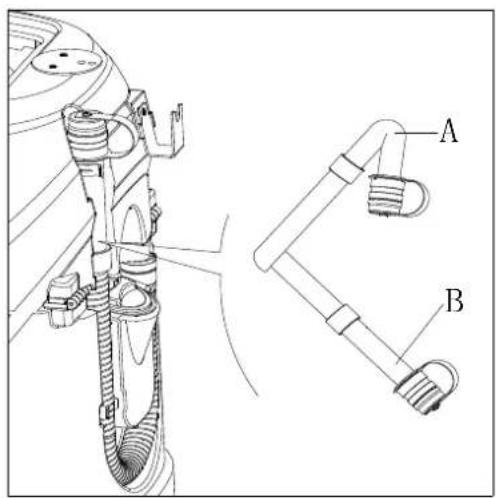

prázdna, ak nie, vyprázdnite ju pomocou odtokovej hadice (A).2. Presuňte stroj na určené nabíjacie miesto.3. Otočte kľúčový vypínač na “OFF”.4. Tento krok len pre WET batérie: Ak je to potrebné, očistite povrch batérie. Skontrolujte hladinu elektrolytu batérií (D), ak jeto potrebné, otvorte kryt a doplna doplňteelektrolyt, potom ho znova zatvorte. Počas nabíjania nechajte kryt otvorený.

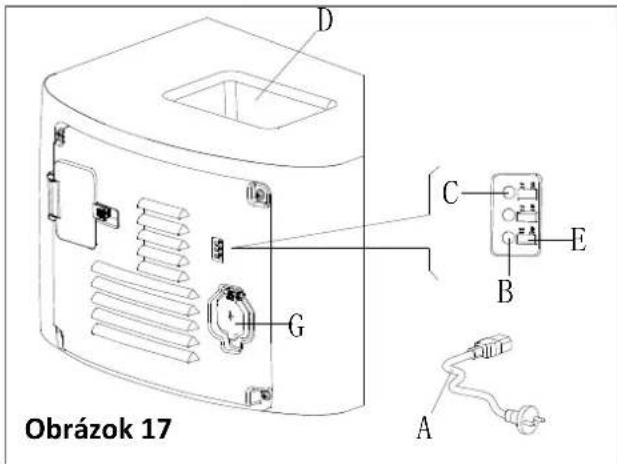

podľa zvoleného typu nabíjačky. Použitie palubnej nabíjačky pre nabíjanie batérie 6. Pripojte kábel nabíjačky batérie (A, Obrázok 17)k elektrickej prípojke (G) a potom sú všetky funkciestroja okrem nabíjania automaticky vypnuté.Normálne zapnutá červená kontrolka (B) ukazuje, žestroj je v procese nabíjania.7. Batérie sú úplne nabité, keď sa zapne zelená kontrolka (C). 8. Keď je nabíjanie dokončené, odpojte kábel nabíjačkybatérie od elektrickej prípojky a uložte kábel nabíjačkybatérie v na to určenej priehradke (D). POZNÁMKA Viac informácií o palubnej nabíjačke (E, Obrázok 17) nájdete v príslušnej príručke od servisného centra.

VÝSTRAHA! Odporúča sa nosiť počas čistenia držiaka kefy alebo mopu rukavice, pretože môže obsahovať ostré úlomky. 1. Dajte dole držiak kefy/mopu zo základne podľa postupuv predchádzajúcich častiach.2. Vyčistite držiak kefy / mopu vodou a čistiacimprostriedkom.3. Skontrolujte celistvosť a brúsne vlastnosti štetín kefy, vprípade potreby vymeňte kefu.4. Skontrolujte brúsne vlastnosti leštiaceho mopu, vprípade potreby ho vymeňte.

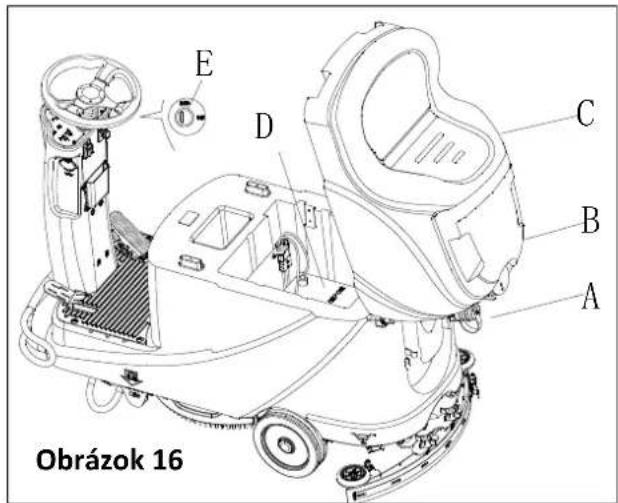

Obrázok 16 Obrázok 17

3. Vyprázdnite nádrž na roztok (voliteľný krok).

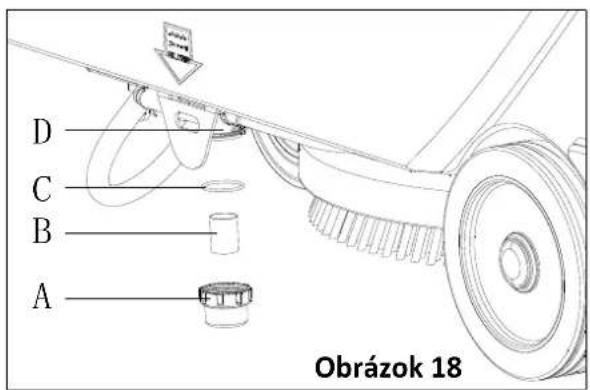

4. Dajte dole kryt filtra na roztok (A, Obrázok 18), aby ste

vyčdistili filtračné sito (B), a potom ich pripevnite naspäť na konštrukciu filtra (D). POZNÁMKA Filtračné sito (B) musí byť správne umiestnené na kryt konštrukcie filtra (D).

POZNÁMKA Lišta musí byť čistá a jej čepele musia byť v dobrom stave, aby bol výsledok sušenia dobrý. POZOR! Odporúčame počas čistenia lišty nosiť ochranné rukavice, pretože sa tam môžu nachádzať ostré nečistoty.

1. Presuňte stroj na rovnú dlážku.

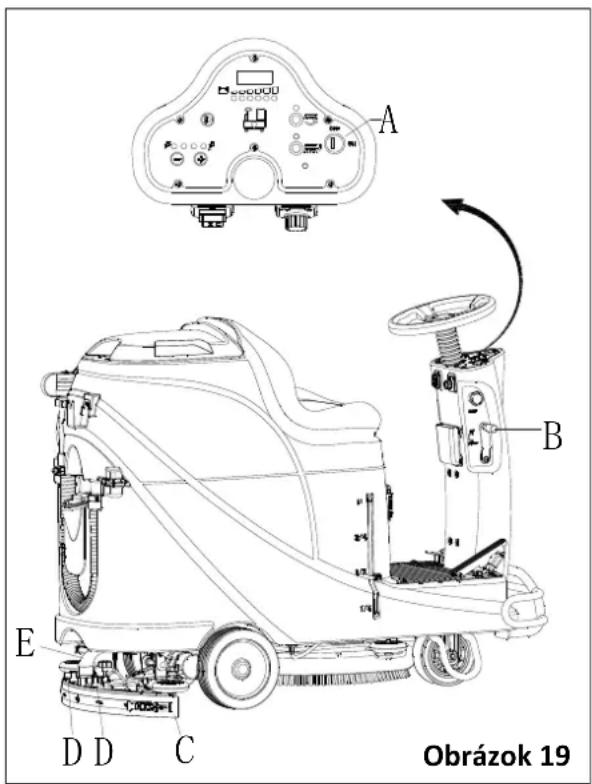

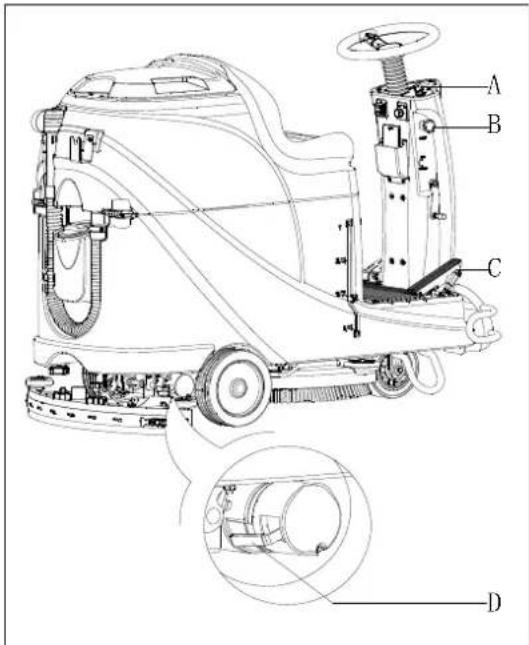

2. Otočte kľúčový vypínač (A, Obrázok 19) na “OFF”.

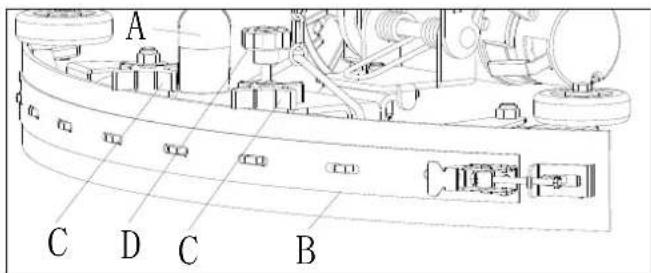

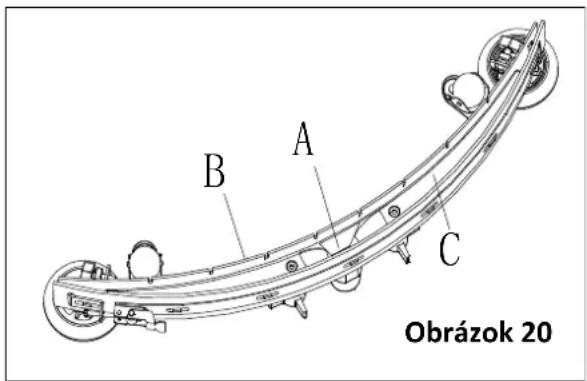

6. Vyčistite oceľovú alebo hliníkovú lištu, najmä

priehradky (A, Obrázok 20) a otvory (B). Skontrolujte celistvosť, škrabance a opotrebovanie na prednej čepeli (B) an zadnej čepeli (C), ak je to potrebné, vymeňte ich podľa postupu v nasledujúcom odseku.

1. Vyčistite oceľovú alebo hliníkovú lištu, ako je to uvedené v prechádzajúcom odseku.

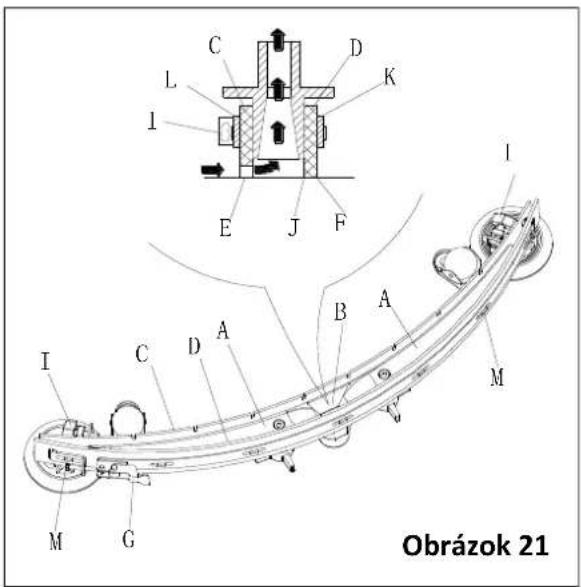

2. Skontrolujte, či hrany (E, Obrázok 21) prednej čepele (C) a hrany (F) zadnej čepele (D) ležia dole na po dĺžke

rovnakej úrovni; ak je to potrebné, upravte ich výšku podľa nasledujúceho postupu: Odpojte riadiacu tyč (G), rozpojte spojky (M) a nastavte zadnú čepeľ (D), potom spojte spojky (M) a primontujte riadiacu tyč (G). Uvoľnite skrutky (I) a nastavte prednú čepeľ (C), potom zatiahnite skrutky.

3. Skontrolujte opotrebovanie prednej čepele (C) a zadnej čelepe (D), poškodenie; ak je to potrebné, vymeňte ich

podľa nasledujúceho postupu. Skontrolujte, či predná hrana (J) zadnej lišty (D) nie je opotrebovaná; ak treba, otočte čepeľ tak, aby ste nahradili opotrebovanú hranu neopotrebovanou. Ak sú aj ďalšie hrany opotrebované, vymeňte čepeľ podľa nasledujúceho postupu: Odpojte riadiacu tyč (G), rozpojte spojky (M) a odpojte poistnú pásku (K), potom vymeňte/otočte prednú čepeľ (D). Primontujte čepeľ v opačnom poradí ako pri odmontovaní. Odskrutkujte skrutky (I) a odstráňte poistnú pásku (L), potom vymeňte prednú čepeľ (C). Primontujte čepeľ v opačnom poradí ako pri odmontovaní. Po výmene (alebo otočení) čepele nastavte výšku, ako je to uvedené v predchádzajúcom kroku.

1. Presuňte stroj na rovnú podlahu.

2. Uistite sa, že stroj je vypnutý a kľúč zapaľovania (40) je

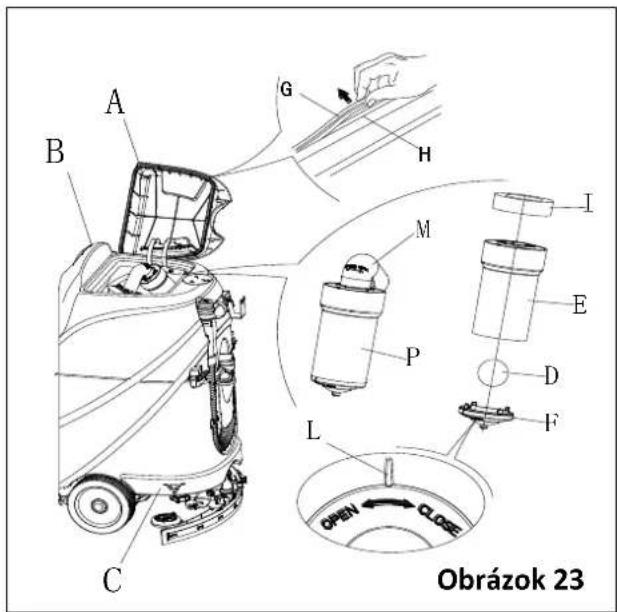

vybraný.3. Otočte vrchnák nádrže na špinavú vodu (A, Obrázok 23)do 90 stupňovej polohy, pri ktorej ho môžete zobrať dolez nádrže, a potom vyberte von plávajúci filter (P) z nádrže.4. Vyčistite vrchnák nádrže na špinavú vodu (A), nádrž našpinavú vodu (B), nádrž na čistú vodu (C) a oporný rámplávajúceho filtra (E). Vyprázdnite nádrž na špinavú vodupomocou odtokovej hadice (15).5. Ak je to potrebné, sledujte symboly “OPEN” (otvoriť) a“CLOSE” (zatvoriť), ako je to zobrazené na Obrázok 23,pre otvorenie spodného krytu (F) plávajúceho filtra apotom vyčistite plavák (D), oporný rám filtra (E) ašpongiu filtra (I). Po vyčistení upevnite plavák (D) dooporného rámu filtra (E) a potom zarovnajte ryhu (L) naspodku klobúčika (F) plávajúceho filtra s ryhou (L)oporného rámu plávajúceho filtra (E). Pevne priskrutkujte spodný klobúčik plávajúceho filtra a pripevnite špongiu filtra (I) na oporný rám plávajúcehofiltra (E). Nakoniec pripojte saciu hadicu odpadovej vody (M).6. Skontrolujte celistvosť tesniaceho pásika nádrže. POZNÁMKA Tesniaci pásik nádrže (G) vytvára vákuum vo vnútri nádrže, keď je sací motor zapnutý. Nádrž musí byť utesnená, aby voda z podlahy mohla byť efektívne pozbieraná do nádrže na špinavú vodu. 7. Skontrolujte, či je kontaktný povrch tesniaceho pásika (G) celistvý a či je tesnenie dostatočné. Ak je to potrebné,vyberte tesniaci pásik nádrže z ryhy (H) a vymeňte ho. Vložte nový tesniaci pásik, ako je to zobrazené na Obrázok23, spoj musí byť vzadu v stredovej oblasti.8. Zatvorte vrchnák nádrže na špinavú vodu (A). Obrázok 22

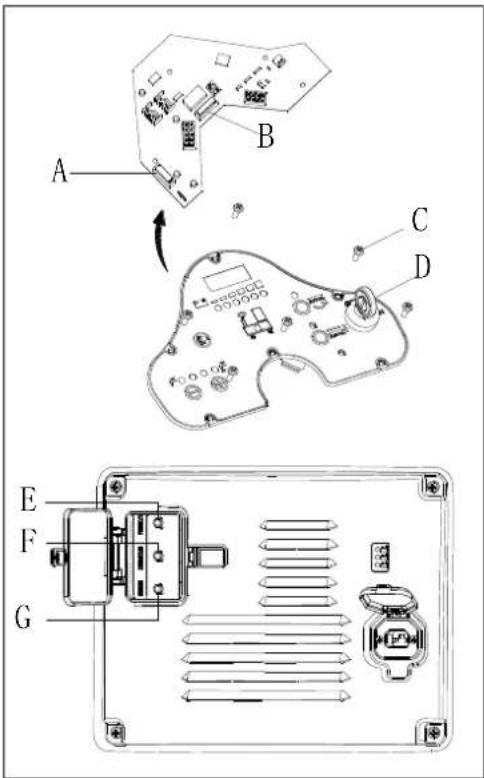

1. Otočte kľúčový vypínač (D, Obrázok 24) na “OFF”.

5. Keď je kontrola/výmena hotová, zmnontujte v opačnom poradí,

ako ste rozmontovali.

6. Skontrolujte alebo resetujte ochranu pred preťažením motora.

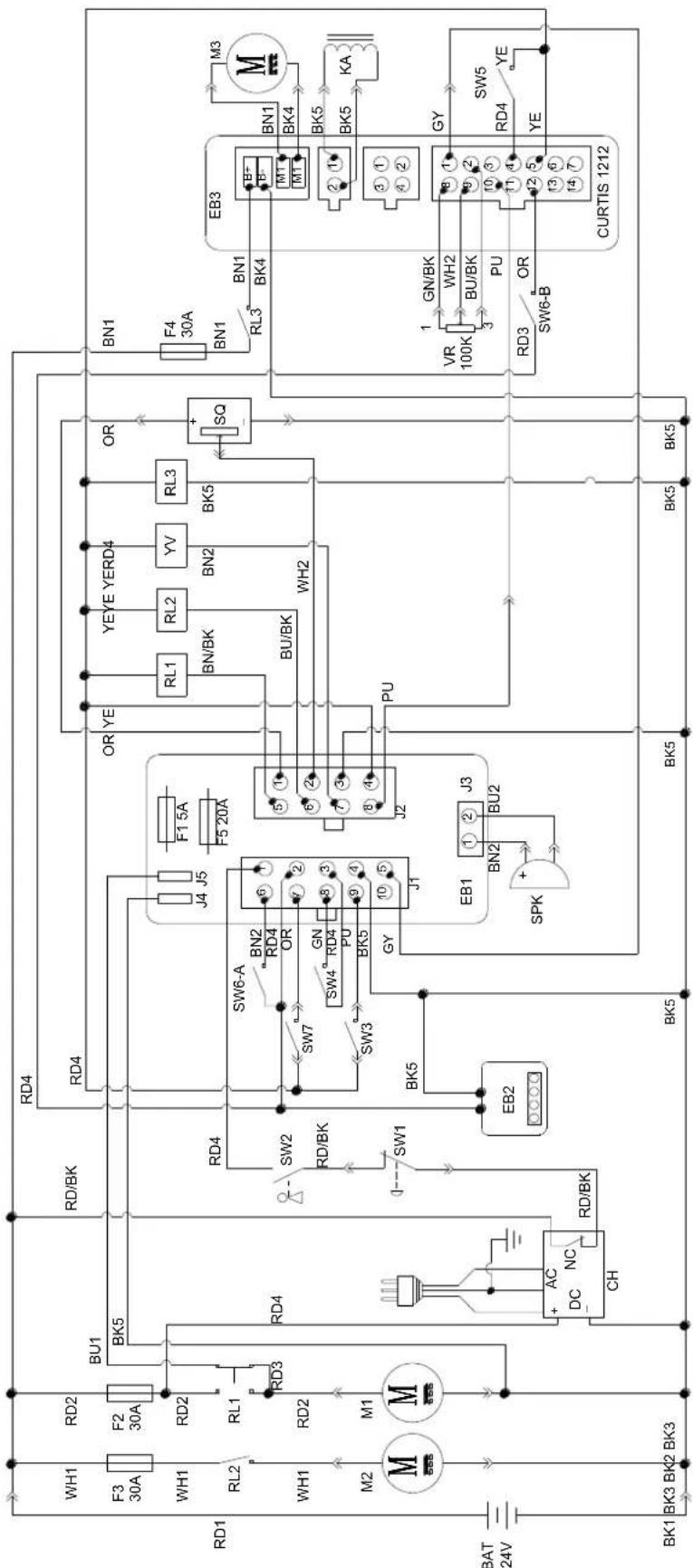

E) F5 je ochrana pred preťažením motora sania (30A) F) F4 je ochrana pred preťažeím pohonného motora (30A) G) F2 je ochrana pred preťažením motora kefy (30A)

PRÍSLUŠENSTVO/MOŽNOSTI

Okrem štandardných komponentov môže byť stroj vybavený nasledujúcim príslušenstvom/možnosťami, v závislosti od špecifického použitia stroja. Ak chcete vedieť viac informácií týkajúcich sa vyššie uvedeného voliteľného príslušenstva, kontaktujte svojho autorizovaného predajcu. Príslušenstvo/možnosti Pozri časť "Zoznam častí"

1. GEL/AGM akumulátory.

2. Pady z rôznych materiálov

Problém Pravdepodobné príčiny Riešenie Motor nepracuje; nezapne sa žiadne varovné svetlo (C9) Konektor batérie je odpojený Pripojte konektor batérie Batérie sú úplne vybité Nabite batérie Stroj nepracuje, zapne sa červená varovná kontrolka kapacity batérie (C8) Úroveň nabitia batérií je príliš nízka Nabite batérie Stroj nejde vpred / vzad Riadiaca doska má poruchu Vymeňte riadiacu dosku Ovládač pohonného motora má poruchu Pozrite si “INFORMÁCIE

2. Vozidlo je príliš naložené.

3. Prevádzka v extrémnom prostredí.

1. Vstupný drôt regulátora otvorený alebo

2. Poškodený regulátor.

3. Zvolený zlý typ regulátora.

1. Kábel regulátora rýchlosti je zlomený

1. Pohon hlavného stýkača sa neotvoril.

1. Hlavný stýkač je privarený alebo

pripevnený otvorený.

2. Zlyhal pohon hlavného stýkača.

1. Pohon hlavného stýkača sa nezatvoril.

1. Zle nastavený regulátor.

2. Pokazená nádrž alebo mechanizmus

1. Pohon elektromagnetickej brzdy

1. Pohon brzdy skratovaný.

2. Okruh plnenia poškodený.

1. Pohon elektromagnetickej bzrdy otvorený.

1. Nesprávna frekvencia regulátora a KSI,

tlak, alebo zamedzené vstupy.

s požiadavkou regulátora.

❊= Pre zrušenie musíte otočiť kľúčovým vypínačom. † = Pre zrušenie musíte použiť programovač, a to takto: vyberte Programová ponuka, zmeňte hodnotu dát akéhokoľvek parametra, otočte kľúčovým vypínačom. POZNÁMKA Stroj, ktorý je vybavený palubnou nabíjačkou, nebude fungovať, keď má palubná nabíjačka poruchu, kontaktujte naše kvalifikované centrum údržby, prosím. LIKVIDÁCIA Likvidáciu zariadenia je potrebné vykonať odborne kvalifikovaným centrom pre spracovanie odpadu. Pred likvidáciou zariadenia odpojte časti uvedené nižšie, ktoré musia byť zlikvidované v súlade s platnými zákonmi a nariadeniami. – Batéria– Držiak kefy/mopu– Plastová hadica a plastové súčiastky– Elektrické a elektronické komponenty (*) (*) Prosíme, kontaktujte naše servisné centrum, ktoré zlikviduje akékoľvek elektrické alebo elektronické komponenty. 440KULLANIM KILAVUZU
