РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Viper AS530R NILFISK

Ние, Nilfisk С настоящото декларираме на своя лична отговорност, че посочените по-горе продуктът е в съответствие със следните директиви и стандарти.

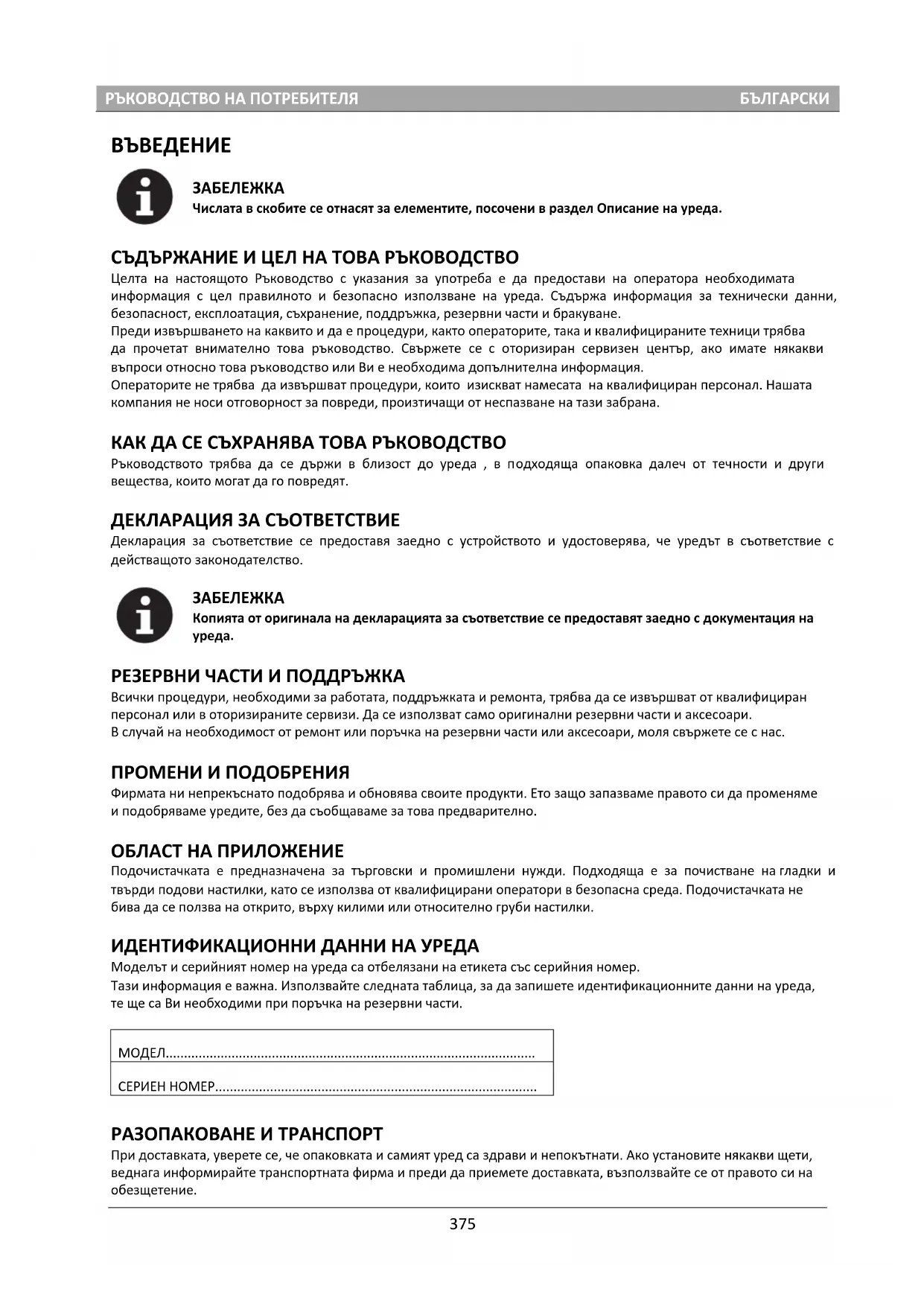

Числата в скобите се отнасят за елементите, посочени в раздел Описание на уреда.

Целта на настоящото Ръководство с указания за употреба е да предостави на оператора необходимата информация с цел правилното и безопасно използване на уреда. Съдържа информация за технически данни, безопасност, експлоатация, съхранение, поддръжка, резервни части и бракуване.

Преди извършването на каквито и да е процедури, както операторите, така и квалифицираните техници трябва да прочетат внимателно това ръководство. Свържете се с оторизиран сервисен център, ако имате някакви въпроси относно това ръководство или Ви е необходима допълнителна информация.

Операторите не трябва да извършват процедури, които изискват намесата на квалифициран персонал. Нашата компания не носи отговорност за повреди, произтичащи от неспазване на тази забрана.

Ръководството трябва да се държи в близост до уреда , в подходяща опаковка далеч от течности и други вещества, които могат да го повредят.

Декларация за съответствие се предоставя заедно с устройството и удостоверява, че уредът в съответствие с действащото законодателство.

ЗАБЕЛЕЖКА

Копията от оригинала на декларацията за съответствие се предоставят заедно с документация на уреда.

Всички процедури, необходими за работата, поддръжката и ремонта, трябва да се извършват от квалифициран персонал или в оторизираните сервиси. Да се използват само оригинални резервни части и аксесоари.

В случай на необходимост от ремонт или поръчка на резервни части или аксесоари, моля свържете се с нас.

ПРОМЕНИ И ПОДОБРЕНИЯ

Фирмата ни непрекъснато подобрява и обновява своите продукти. Ето защо запазваме правото си да променяме и подобряваме уредите, без да съобщаваме за това предварително.

Подочистачката е предназначена за търговски и промишлени нужди. Подходяща е за почистване на гладки и твърди подови настилки, като се използва от квалифицирани оператори в безопасна среда. Подочистачката не бива да се ползва на открито, върху килими или относително груби настилки.

ИДЕНТИФИКАЦИОННИ ДАННИ НА УРЕДА

Модельт и серийният номер на уреда са отбелязани на етикета със серийния номер.

Тази информация е важна. Използвайте следната таблица, за да запишете идентификационните данни на уреда, те ще са Ви необходими при поръчка на резервни части.

МОДЕЛ.

СЕРИЕН НОМЕР.

При доставката, уверете се, че опаковката и самият уред са здрави и непокътнати. Ако установите някакви щети, веднага информирайте транспортната фирма и преди да приемете доставката, възползвайте се от правото си на обезщетение.

При разопаковане на уреда, следвайте стриктно инструкциите на опаковката.

Проверете дали следните части да налични в опаковката:

1. Техническата документация, включително ръководството на потребителя, ръководството на вграденото зарядно устройство при наличие на такова.
2. Кабел за вграденото зарядно устройство при наличие на такова.

БЕЗОПАСНОСТ

Следните символи предупреждават за потенциално опасни ситуации. Прочетете тази информация внимателно и да вземете всички необходими предпазни мерки, за защита на хората и имуществото.

Отнася се за опасна ситуация, която може да причини смъртта на оператора.

ВНИМАНИЕ!

Показва потенциален риск от наранявания.

ПРЕДУПРЕЖДЕНИЕ!

Предупреждава за повишено внимание или забележка, свързана с важни или полезни функции. Обърнете внимание на абзаците, маркирани с този символ.

ЗАБЕЛЕЖКА

Съдържа специална информация, свързана с важни или полезни функции.

СЪВЕТ

Това показва необходимостта да проверите Ръководството с указания за употреба, преди да изпълните някоя процедура.

ОБЩИ НАСОКИ ЗА БЕЗОПАСНОСТ

Специфични предупреждения и предпазни мерки относно риска от евентуални наранявания за хората и щети за уреда, както е указано по-долу.

ОПАСНО!

• Този уред трябва да се използва само от обучени и упълномощени служители, съгласно напътствията в това ръководство.
• Преди провеждането на каквато и да е процедура, почистване, поддръжка, ремонт или замяна, прочетете внимателно всички инструкции, уверете се, че уредът е изключен и извадете конектора на акумулатора.
• Не работете с уреда в близост до токсични, опасни, лесно възпламеними и/или взривоопасни прахове, течности или пари. Уредът не е подходящ за събиране на опасен прах.
• Не носете бижута, когато работите в близост до електрически компоненти.
• Не работете под уреда, когато е повдигнат, освен ако не се уверите, че е добре обезопасен.
• При използване на оловни акумулатори (WET), имайте предвид, че при нормалната си употреба те могат да излъчват запалими газове. Ето защо трябва да съхраняват далеч от искри, пламъци, димящи и облъчващи вещества, осветителни тела и горящи материали.
• По време на зареждането си оловните акумулатори (WET) излъчват водороден газ, който може да причини експлозия. За зареждането осигурете проветриво пространство, далеч от открит огън.

ВНИМАНИЕ!

- Проверявайте уреда внимателно преди всяка употреба. Преди да използвате уреда, уверете се, че всички компоненти са били сглобени добре. В противен случай може да се стигне до наранявания или материални щети.

• Преди да използвате зарядното устройство, уверете се, че стойностите на честота и напрежение, посочени на етикета със серийния номер на уреда, съвпадат с характеристиките на електрическата мрежа.
• Никога не местете уреда, като дърпате кабела на зарядното устройство. Не прешипвайте кабела при затваряне на врати и не го огъвайте покрай остри ъгли и ръбове. Не настъпвайте кабела на зарядното устройство със самия уред. Пазете кабела на зарядното устройство далеч от горещи повърхности. Не зареждайте батериите, ако кабельт или конекторът на зарядното устройство са повредени.
• За да намалите риска от пожар, токов удар или нараняване, се уверете, че уредът е изключена, преди да го оставите без надзор.
• Използвайте и съхранявайте устройството на закрито, в сухи помещения, употребата на открито не е разрешена.
• Както температурата за съхранение, така и работната температура трябва да бъде между 0 °C и 40 °C, при влажност на въздуха между 30% - 95%.
• Не използвайте уреда по повърхности под наклон, чийто градус надвишава допустимия по спецификации.
• При използване и работа с почистващи препарати за подови настилки, следвайте инструкциите на етикетите на бутилките и носете подходящи ръкавици и защитно облекло.
• Използвайте предоставените с уреда или посочените в указанията четки и подложки. Употребата на други четки или подложки може да намали безопасността.
• При поява на дефект, моля уверете се, че причината не е в липсата на поддръжка. Ако е необходимо, поискайте съдействие от упълномощени лица или оторизирани сервисни центрове.
• Вземете всички необходими мерки, за да предотвратите защипването на коса, обеци или широки дрехи в подвижните части на уреда.
• Не използвайте уреда в особено запрашени помещения.
  Не мийте уреда с директна струя вода под налягане или корозивни вещества.
• Избягвайте ударите в рафтове и скелета, тъй като съществува риск от падащи предмети.
• Не се облягайте съдове с течности по уреда, използвайте поставката за чаши.
• За да избегнете повреди по настилката, не оставяйте четката / подложката да работи, докато уредът е в покой.
  • В случай на пожар използвайте сух прахов пожарогасител. Не използвайте течни пожарогасители
• Не сваляйте и не променяйте стикерите на уреда.
• Не променяйте защитните приспособления на уреда и следвайте стриктно инструкциите за обща поддръжка.
• Бъдете внимателни по време на транспортиране на уреда, когато температурата е под нулата. Водата в резервоара за мръсна вода и в маркучите може да замръзне, което би причинило сериозни повреди на уреда.
• Ако е необходима подмяна на части, поръчвайте ОРИГИНАЛНИ резервни части от упълномощени дистрибутори или представители.
• Върнете уреда на обслуживащия център, ако не работи както обикновено, или при едно от следните обстоятелства: повреда, оставяне на открито, падане във вода.
• За да гарантирате безопасната и правилна работа на уреда, осигурете извършването на планово техническо обслужване от упълномощен персонал или Сервизен център в съответствие с програмите за поддръжка в съответните раздели на ръководството.
• Уредът трябва да бъде бракуван правилно поради наличието на отровни и опасни вещества, като те трябва да бъдат изхвърлени в специални депа според съответните закони и актове (виж раздел Бракуване на уреда).
• Този уред не може да бъде използван за други цели освен като почистващо средство.
• Винаги поддържайте отворите чисти - без прах, косми и всякакви чужди тела, които биха могли да намалят притока на въздух. Не използвайте уреда, ако отворите са запушени.
• Използвайте уреда само когато е осигурено подходящо осветление
• Уредът не е предназначен за ползване от лица с ограничени физически, сетивни или умствени способности, или липса на опит и познания, освен ако те не са били наблюдавани или инструктирани относно използването на уреда от лице, отговорно за тяхната безопасност.
• Специално внимание е необходимо, когато се използва в близост до деца.
• Децата трябва бъдат наблюдавани, за да не си играят с уреда.
  • По време на използване на уреда, внимавайте да не причините щети или наранявания.

ОПИСАНИЕ НА УРЕДА

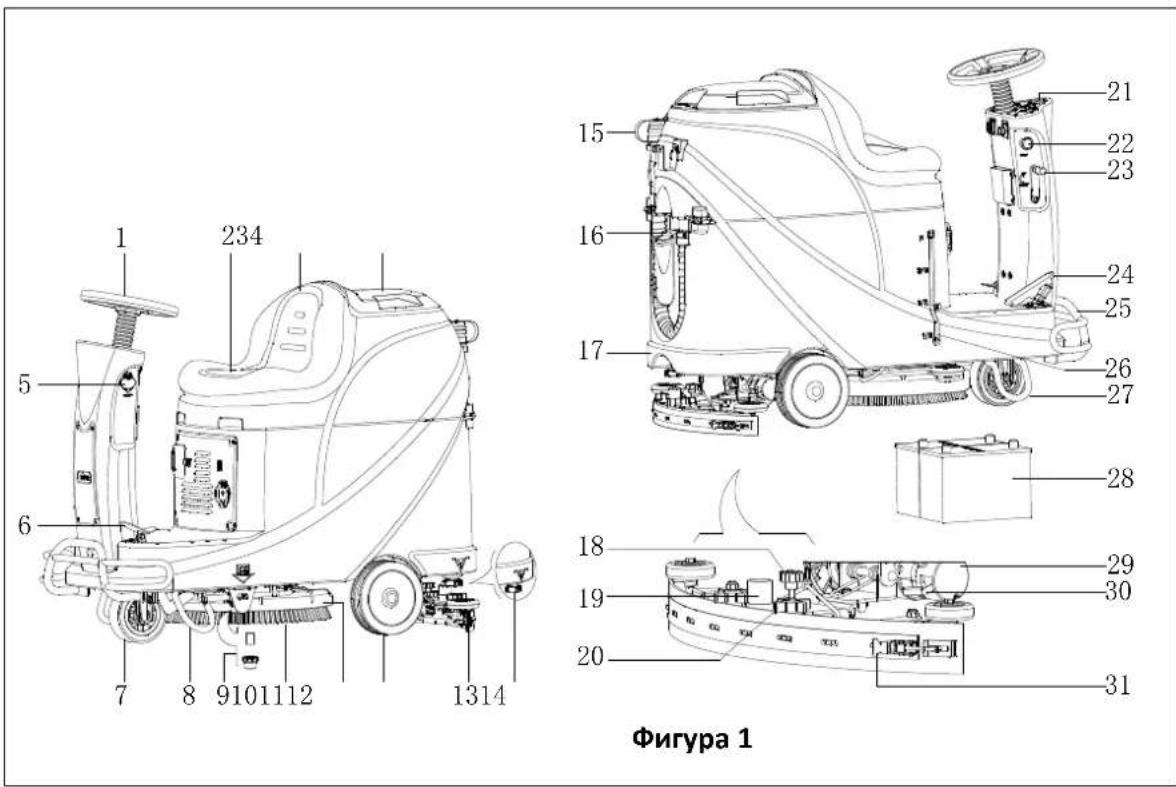

УСТРОЙСТВО НА УРЕДА (както е показано на Фигура 1)

1 234 5 6 7 8 9101112 1314 15 16 17 21 22 23 24 25 26 27 28 18 19 20 29 30 31 Фигура 1

1. Волан за управление
2. Възглавница на седалката
3. Резервоар за мръсна вода
4. Капак на резервоара за мръсна вода
5. USB порт за зареждане
6. Педал
7. Предно колело
8. Лява поддържаща скоба
9. Филтър на почистващия разтвор
10. Четка
11. Накрайник на четката
12. Задно колело
13. Гумен накрайник
14. Изходен филтър на почистващия разтвор
15. Маркуч за източване в канала

16. Входен воден филтър

17. Резервоар за почистващия разтвор

18. Лост за регулиране на гумения накрайник
19. Маркуч на прахосмукачката
20. Лост на гумения накрайник
21. Панел за управление
22. Ключ за аварийно изключване
23. Лост за повдигане/наведете на гумения накрайник
24. Педал за ускорение
25. Предна броня
26. Индикатор за нивото на почистващия разтвор
27. Дясна поддържаща скоба
28. Акумулатор
29. Задвижваш мотор
30. Скоба за блокиране на спирачките
31. Закопчалка на гумения накрайник

ОПИСАНИЕ НА УРЕДА

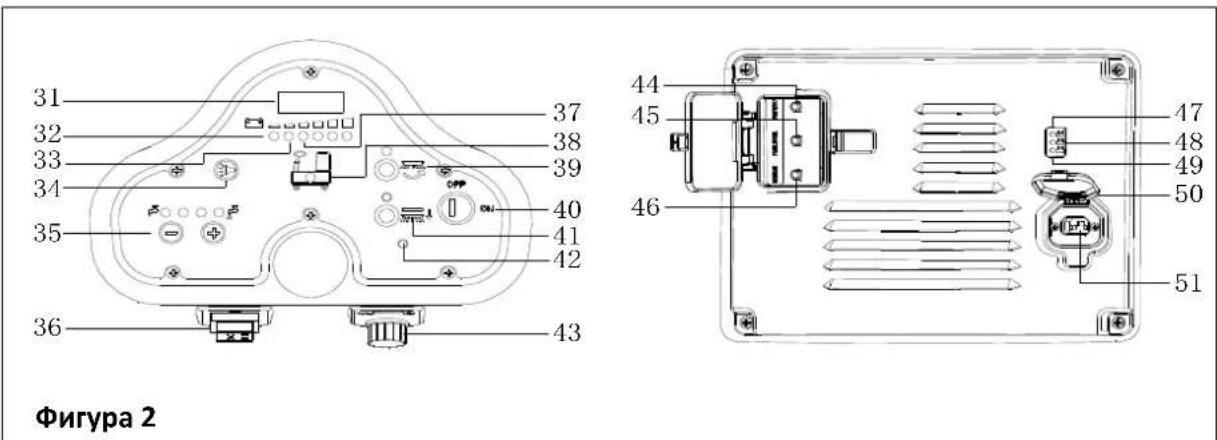

КОНТРОЛЕН ПАНЕЛ (както е показано на Фигура 2)

Фигура 2

1. LED ekran
2. Предупредителна светлина за разреден акумулатор (Червена)
3. Предупредителна светлина за полуразреден акумулатор (Жълта)
4. Клаксон
5. Бутон за регулиране на обема на почистващия разтвор
6. Ключ за движение напред и назад
7. Индикатор за разреждане на батерията (зелен)
8. Индикатор за празен резервоар за почистващ разтвор
9. Бутон за четката
10. Ключ за стартиране

11. Бутон за демонтиране на четката

12. Предупредителна светлина за неизправност на задвижващия мотор

13. Лост за регулиране на скоростта
14. Механизъм за защита на мотора на прахосмукачката срещу прегряване
15. Механизъм за защита на задвижващия мотор срещу прегряване
16. Механизъм за защита на мотора на четката срещу прегряване
17. Индикатор за напълно зареден акумулатор (Зелен)
18. Индикатор за полузареден акумулатор (Жълт)
19. Индикатор за зареждане на акумулатора (Червена)
20. Капак за конектора за зарядното устройство
21. Конектор за зарядното устройство

ИНФОРМАЦИЯ ЗА LED ЕКРАНА

STOP— Уредът не може да се движи, четката спира да работи, но моторът на прахосмукачката може да работи

(00012.3) – Машината може да работи непрекъснато в продължение на 12.3 часа

L0-(18) – Напрежението на акумулатора е под 18V

U-(25.5) – Напрежението на акумулатора 25.5V

ERR-01 – Гуменият накрайник не е вдигнат, когато машината се обръща назад

ПРОЗОРЕЦ ЗА ИНДИКАЦИЯ НА ЗАРЯДА (както е показано на Фигура 2)

1. В началната фаза на зареждане, червеният светодиод (49) на зарядното устройство обикновено свети. Това е първата фаза на зареждане.
2. След като се зарежда известно време, червеният LED индикатор (49) на зарядното устройство загасва, жълтият LED индикатор (48) светва, това е втората фаза на зареждане.
3. Когато зареждането приключи, жълтият LED индикатор (48) изгасва, зеленият (47) светва, за да покаже, че акумулаторът е напълно зареден.

ЗАБЕЛЕЖКА

Ако по време на зареждане жълтият LED индикатор (48) продължава да свети, това може да е причинено от: Акумулаторът и зарядното устройство не са съвместими, акумулаторът не е свързан правилно или изходът е окъсен.

Премигването на червения светлинен индикатор може да бъде причинено от късо съединение в зарядното устройство.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

МОДЕЛ	AS530R
Размери на опаковката (L x W x H)	mm	1470*730*1310
Височина на уреда	mm	1120
Дължина на уреда	mm	1360
Широчина на уреда (без гумения накрайник)	mm	580
Маса на машината с празни резервоари (без акумулаторите)	kg	140
Максимално общо тегло (GVW)	kg	270
Нетно тегло	kg	245
Вместимост на резервоара за почистващ разтвор	Liter	72
Вместимост на резервоара за мръсна вода	Liter	73
Мощност на прахосмукачката	Watt	400
Дебит на прахосмукачката	mm H_2O	1223
Изкачване (Максимално)	%	10
Диаметър на предните колела	mm	175
Диаметър на задните колела	mm	230
Ниво на шум	dB(A)	69
Вливане на почистващ разтвор/вода	литра в минута	0.84-2.0
Работна повърхност	mm	530
Широчина на гумения накрайник	mm	730
Диаметър на четката/подложката	mm	530
Мощност на мотора на четката	Watt	450
Скорост на четката	Rpm	160
Налягане на четката/подложката (Максимално)	kg	23
Мощност на задвижващия мотор	Watt	300W
Работна скорост	Km/h	5.5
Напрежение	Волта	24
Акумулатор (опционално)	Амперчаса	2X100 Амперчаса (20 часа)
Зарядно за акумулатора (опционално)	V/A	24V 10A
Размери на отделението за акумулатора (L x W x H)	mm	350*380*300
Спецификации на USB зарядното устройство	V/A	5V, 0.8A

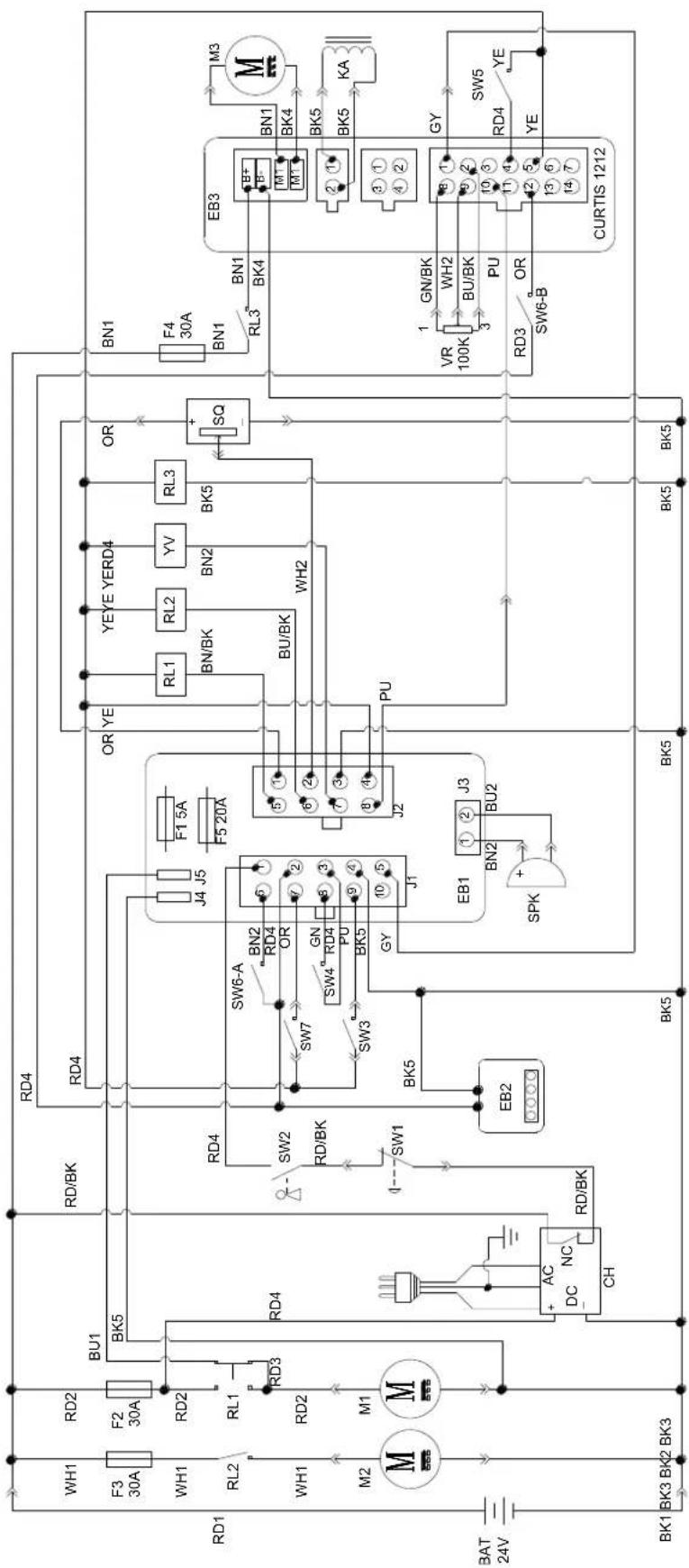

ЕЛЕКТРИЧЕСКА ДИАГРАМА

WH1 RD2 RD4 F3 F2 RD1 BU1 RD/BK RD4 30A 30A WH1 RD2 RD4 RL2 RL1 RD3 RD1 WH1 RD2 RD4 M2 M1 BAT 24V BK1 BK3 BK2 BK3 SW6-A BN2 RD4 OR SW7 GN RD4 PU SW3 BG5 J1 J2 BU/BK WH2 OR F1 5A F5 20A JB4 JB5 JP1 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉼ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟A BN1 F4 30A BN1 RL3 EB3 BN1 M3 BK4 BK4 BK4 KA M3 M1 B+ B- M1 M1 B+ BN1 B+ BN1 E- M1 E- BRK5 BRK5 KA BV-BK BH2 BU/BK PU GU YE SW5 RD4 YE KYR100K SW6-B CURTIS 1212 YE YERD4 YV BL3 SQ Q - SPK + J3 J2 J1 J0 J-1 J-2 J-3 J-4 J-5 J-6 J-7 J-8 J-9 J-10 J-11 J-12 J-13 J-14 J-15 J-16 J-17 J-18 J-19 J-20 J-21 J-22 J-23 J-24 J-25 J-26 J-27 J-28 J-29 J-30 J-31 J-32 J-33 J-34 J-35 J-36 J-37 J-38 J-39 J-40 J-41 J-42 J-43 J-44 J-45 J-46 J-47 J-48 J-49 J-50 J-51 J-52 J-53 J-54 J-55 J-56 J-57 J-58 J-59 J-60 J-61 J-62 J-63 J-64 J-65 J-66 J-67 J-68 J-69 J-70 J-71 J-72 J-73 J-74 J-75 J-76 J-77 J-78 J-79 J-80 J-81 J-82 J-83 J-84 J-85 J-86 J-87 J-88 J-89 J-90 J-91 J-92 J-93 J-94 J-95 J-96 J-97 J-98 J-99 J-100 K

WIRE ROD		WIRE ROD
RD1	RED/6AWG	BN/BK	BROWN/BLACK / 20AWG
RD2	RED/10AWG	BU1 BLUE/18AWG
RD3	RED/18AWG	BU2	BLUE/20AWG
RD4	RED/20AWG	BU/BK	BLUE/BLACK / 20AWG
RD/BK	RED/BLACK / 20AWG	GN GREEN/20AWG
BK1	BLACK/6AWG	GN/BK	GREEN/BLACK /20AWG
BK2	BLACK/10AWG	GY	GRAY/20AWG
BK3	BLACK/12AWG	PU	PURPLE/20AWG
BK4	BLACK/14AWG	OR ORANGE/20AWG
BK5	BLACK/18AWG	YE	YELLOW/20AWG
BN1	BROWN/14AWG	WH1	WHITE/12AWG
BN2	BROWN/20AWG	WH2	WHITE/20AWG

COMPONENTS		COMPONENTS
BAT	24V BATTERIES	M1	BRUSH MOTOR
CH	BATTERY CHARGER	M2	VACUUM MOTOR
EB1	CONTROL PANEL BOARD	M3	DRIVE MOTOR
EB2	USB CHARGING ELECTRONIC BOARD	SW1	EMERGENCY-STOP SWITCH
EB3	DRIVE ELECTRONIC BOARD	SW2	KEY SWITCH
RL1	BRUSH MOEOR ELECTROM SWITCH	SW3	CLEAN WATER LEVEL SWITCH
RL2	VACUUM MOEOR ELECTROM SWITCH	SW4	VACUUM MOTOR SWITCH
RL3	DRIVE SYSTEM ELECTROM SWITCH	SW5	OPTIONAL MODE SWITCH
YV WATER ELECTROVALVE			OPTIONAL REVERSE SWITCH SW6-A
F1	CONTROL PANEL BOARD FUSE		OPTIONAL REVERSE SWITCH SW6-B
F2	BRUSH MOTOR CIRCUIT BREAKER	SW7	SEAT SWITCH
F3	VACUUM MOTOR CIRCUIT BREAKER	SQ	FOOT THROTTLE
	DRIVE SYSTEM CIRCUIT BREAKER F4	SPK 12	VDC BUZZER
F5	BRUSH RELEASE FUSE	VR SPEED POTENTIOMETER
KA BRAKE

Обърнете специално внимание на следните символи в настоящото ръководство:

Никога не покривайте тези символи върху уреда по каквато и да е причина, ако се повредят, подменете ги незабавно.

Електрическите компоненти на уреда могат да бъде сериозно повредени, ако акумулаторите са неправилно монтирани или свързани.

Акумулаторите трябва да бъдат монтирани от квалифициран персонал. Настройте зарядното за акумулатора (опционално) и контролния модул на уреда спрямо вида на акумулатора (с течност или гел/AGM).

Проверете дали акумулаторите не са повредени, преди да ги монтирате. Изключете конектора на акумулатора и конектора на зарядното устройство.

Бъдете внимателни, докато боравите с акумулаторите.

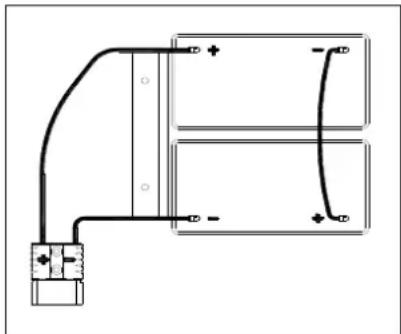

Уредът изисква акумулатори на 12V, които трябва да са свързани според указанията от Фигура 3.

Фигура 3

Уредът може да се управлява при един от следните режими:

A) Акумулаторите с течност или гел/AGM за вече монтирани и готови за употреба.

1. Проверете акумулаторите и включете конектора на акумулатора в уреда.
2. Поставете ключа за стартиране (40) и го завъртете в позиция "включено". Ако зелената светлина (37) светне, акумулаторите са заредени, ако светне червената или жълтата светлина (33 или 32), акумулаторите трябва да се заредят.

В) Без акумулатори

1. Ако Вашият уредне е снабден с акумулатори, купете подходящи такива [Вижте раздела Технически данни]. Обърнете се към квалифициран търговец на акумулатори за повече информация при избора и монтажа на акумулаторите.

2. Когато акумулаторите са готови, настройте уреда и зарядното устройство на акумулатора според типа на монтираните акумулатори и следвайте указанията в следващия раздел.

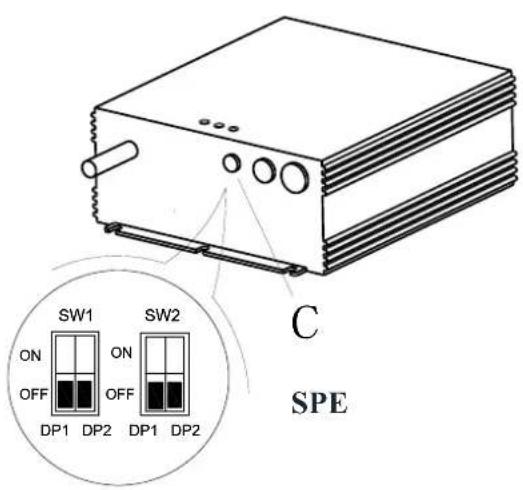

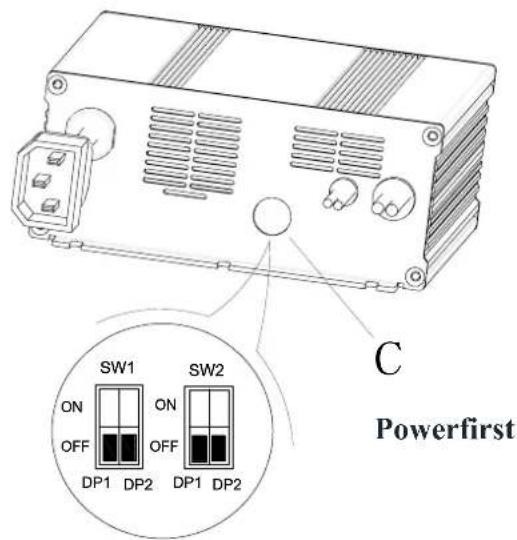

Настройте електронната платка на уреда и зарядното устройство спрямо типа на акумулаторите (с течност или гел/AGM), като следвате стъпките:

ЗАБЕЛЕЖКА

1. Сложете ключа за стартиране (40) и завъртете в положение "ВКЛЮЧЕНО", обърнете внимание на следното в първите секунди след стартирането на уреда:

• Ако зелената светлина (37) премигне, уредът е настроен да използва акумулатори с гел/AGM.
• Ако премигне жълтата светлина (33), уредът е настроен да използва акумулатори Discover EV AGM.
• Ако червената светлина (32) светне, акумулаторът е настроен да работи с акумулатори с течност.

1. За да промените настройките на уреда, следвайте стъпките, описани по-долу.

РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ

БЪЛГАРСКИ

1. Уредът е настроен фабрично да използва акумулатори от типа Discover EV AGM. Ако настройката отговаря на избраните акумулатори, идете директно на стъпкаб, или следвайте следващите стъпки.

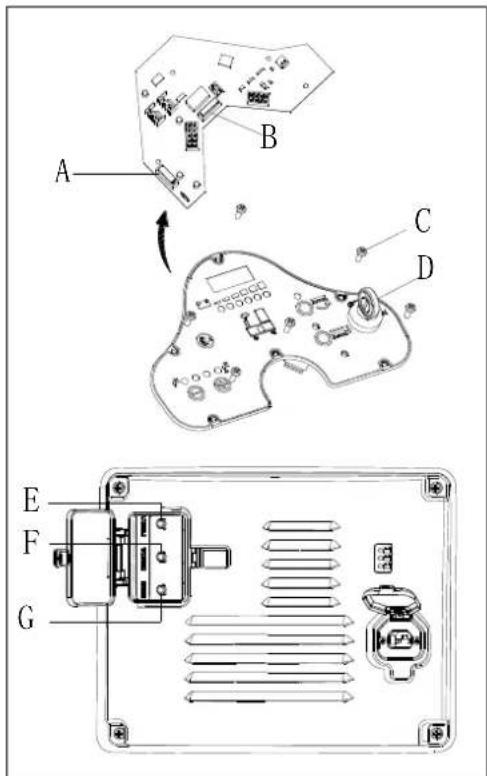

2. Развийте болта (В, Фигура 4) на панела за управление, след това обърнете контролната платка (А) на панела, за да намерите DIP ключа (D). Следвайте Фигура 4, за настройките на DIP.
3. Изпълнете стъпките в обратен ред на разглобяването, за да фиксирате панела за управление, след което завийте винта.

1		АКУМУЛАТОРИ С ТЕЧНОСТ(ЗАБЕЛЕЖКА: Завъртете пин1 и пин2 на DIP ключа в положение "ИЗКЛЮЧЕНО")
2		АКУМУЛАТОРИ DISCOVER EV AGM(ЗАБЕЛЕЖКА: Завъртете пин1 на DIP ключа в положение "ВКЛЮЧЕНО", а пин2 в положение "ИЗКЛЮЧЕНО")
3		ОБИКНОВЕНИ АКУМУЛАТОРИ С ГЕЛ/АГМ(ЗАБЕЛЕЖКА: Завъртете пин1 и пин2 на DIP ключа в положение "ВКЛЮЧЕНО")

1. Отворете капака на резервоара за мръсна вода (4) и се уверете, че резервоарът за мръсна вода (3) е празен; в противен случай то източете посредством маркуча за източване(15).
2. Затворете резервоара за мръсна вода (4).
3. Внимателно обърнете нагоре резервоара за мръсна вода (3).
4. Уредът се предоставя с кабели, подходящи за монтажа на 2 акумулатора по 12V. Внимателно поставете акумулаторите в отделението, след което ги наместете плътно.
5. Прекарайте и монтирайте кабела на акумулаторите, както е показано на (Фигура 3), след което внимателно стегнете гайката на всяка една от клемите.
6. Поставете предлазната капачка на всяка клема и включете

B A

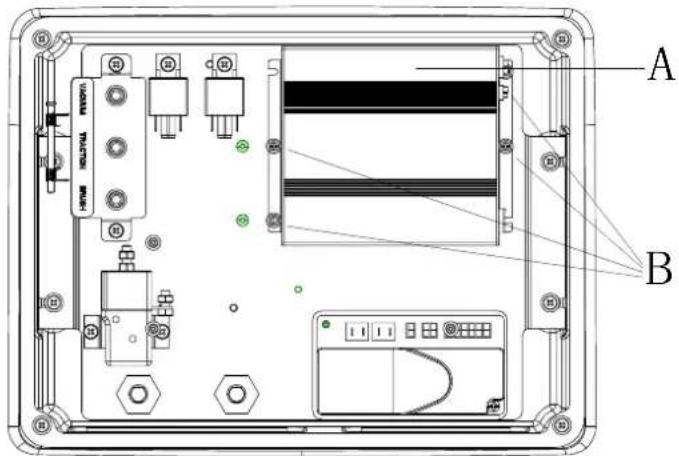

Тип на акумулатора DIP превключватели

Функционирането на зарядното устройство се контролира от 4 dip превключвателя (2 двойки), разположени отвътре на задния капак. Втората двойка превключватели никога не трябва да се докосват, освен ако зарядното устройство е било сменено и положението им трябва да бъде потвърдено, задайте напрежението на акумулатора (24V) и максимальния ампераж (10A) и то винаги трябва да е в изключено положение. Първите 2 превключвателя са достъпни през пластмасова тапа, без да се отваря зарядното устройство. Тези превключватели задават типа крива на зареждане, използван за всеки тип акумулатор. Типът на кривата означава начина и величината, при която токът и напрежението се прилагат на акумулатора по време на отделните му фази от цикъла на зареждане.

A B

1. Махнете пластмасовата тапа, покриваща отвора за достъп на DIP превключвателя (C).
2. Настройте първите 2 DIP превключвателя (SW1) в съответствие с данните от таблицата, посочена по-долу.
3. Поставете отново пластмасовата тапа.

SW1 ON OFF DP1 DP2 SW2 ON OFF DP1 DP2 C SPE

Curve/Battery Type	SW1			SW2
	D1	D2	D1		D2
IUIa Wet	On		Off	Off	Off
IUIa Gel Exide Off Off
IUoU AGM	Off	On
IUIa AGM Discover	On		On

C Powerfirst SW1 SW2 ON ON OFF OFF DP1 DP2 DP1 DP2

Curve/Battery Type	SW1			SW2
	D1	D2	D1		D2
IUIa Wet	On		Off	Off	Off
IUIa Gel Exide Off Off
IUUa AGM	Off		On
IUIa AGM Discover	On		On

АВАРИЙНО СПИРАНЕ

Ако има аварийна ситуация докато уредът работи, натиснете аварийния ключ (А, Фигура 5). Всички функции на уреда ще спрат. Дисплеят на панела за управление ще се изключи (В, Фигура 5)

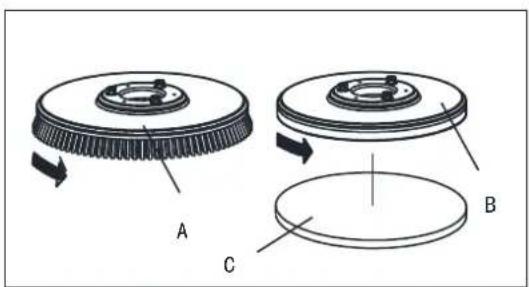

Монтирайте подходяща четка (А, Фигура 6) или подложка (В и С, Фигура 6) според вида на почистваната повърхност.

ПРЕДУПРЕЖДЕНИЕ

Преди да монтирате или демонтирате четката или почистващата подложка, уверете се, че всички ключове на уреда са в изключено положение и вдигнете гумения накрайник от пода. Операторът трябва да има подходящи защитни средства като ръкавици, за да намали риска от инциденти. Направете следното:

A B C

Фигура 6

1. Сложете ключа за стартиране (40) и завъртете в положение "ВКЛЮЧЕНО".
2. Настъпете педала (6) напред, за да повдигнете четката (11) от пода.
3. Завъртете лоста за управление на скоростта (42) до край обратно на часовниковата стрелка.
4. Поставете четката (А, Фигура 5) или подложката (В, Фигура 5) централно, така че да се изравни с накрайника за четката.
5. Настъпете педала (6) назад, за да наведете четката (11). Седнете на седалката, натиснете бутона на четката (39) и леко настъпете педала (23), четката/подложката се настрои автоматично. Повторете стъпките, докато четката/подложката е монтирана.
6. Ако стъпка 5 от монтирането на четката/подложката не е успешно, моля наведете четката/подложката на ръка.
7. Натиснете педала (6) за да повдигнете накрайника с четката (11) от пода, натиснете бутона за демонтиране на четката (41), за да я демонтирате автоматично.

ПРЕДУПРЕЖДЕНИЕ!

Завъртете лоста за регулиране на скоростта (42) на минимална скорост, преди да настъпите педала за ускорение (6), така че да избегнете прекалено бързото движение на машината при стартиране. Преди да включите уреда, уверете се, че четката/подложката е монтирана правилно.

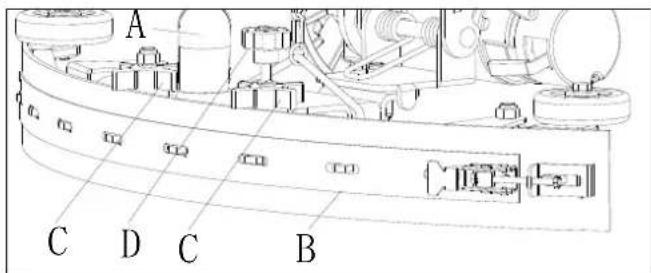

1. Монтирайте гумения накрайник (13) и завийте лоста на гумения накрайник (20), след това свържете маркуча на прахосмукачката (19) към гумения накрайник.

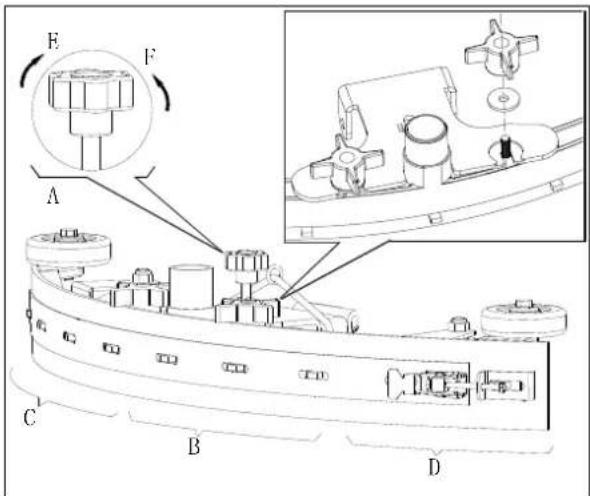

2. Настройте гумения накрайник посредством лоста за регулиране (А, Фигура 7).
   a) Ако средната част на задната гумена лента (В), е на разстояние от пода завъртете лоста (А) в посока обратна на часовниковата стрелка (F), докато задната лентата опре пода по цялата си дължина. Предната гумена лента трябва едва да докосва пода.
   b) Ако двата края на гумената лента, части (С и Д) са на разстояние от, завъртете лоста (А) по посока на часовниковата стрелка (Е), докато лентата прилепне към пода по цялата си дължина. Предната гумена лента трябва едва да докосва пода.

1. Отворете капака на отвора за водата (Е, Фигура 8).
2. През отвора с филтър сипете вода или почистващ разтвор спрямо вида на почистването. Температурата на разтвора не бива да надвишава +104F (+40°C).
3. Не препълвайте резервоара. За да прецените обема на водата, проверете индикатора за ниво на водата (G).

ВНИМАНИЕ!

Използвайте само почистващи препарати, които не образуват пяна, не са леснозапалими и са подходящи за автоматични уреди за почистване.

Проверка на задвижващия мотор

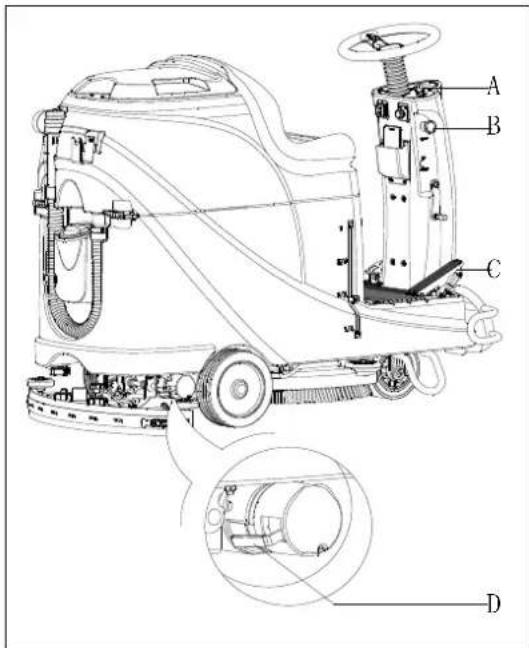

1. Завъртете ключа за стартиране (А, Фигура 9) в положение "ВКЛЮЧЕНО"
2. Настъпете леко педала за ускорение (С), след това го отпуснете, за да проверите дали уредът може да се движи напред и да спира.
3. За да се подсигурите, проверете дали уредът спира незабавно след натискане на аварийния бутон (В). Завъртете аварийния бутон, за да рестартирате уреда.

ПРЕДУПРЕЖДЕНИЕ

Наклонът, по който се движи уредът не бива да надвишава 10%.

ПРЕДУПРЕЖДЕНИЕ

Спирачката на задвижващия мотор е отпусната, когато моторът работи нормално и блокира, когато моторът спре да работи.

A B C D E- F G

Фигура 8

• Отпусната спирачка - ръчка на спирачката (D, Фигура 9) сочи отгоре
• Блокирана спирачка - ръчката на спирачката сочи надолу В определени случаи, като например опаковане / разопаковане на уреда, повреда или други, ако се наложи да преместите ръчно машината, без задвижващият мотор да работи, отпуснете спирачката ръчно. За да избегнете риск за безопасността, не забравяйте да блокирате спирачката отново, след като преместите машината.

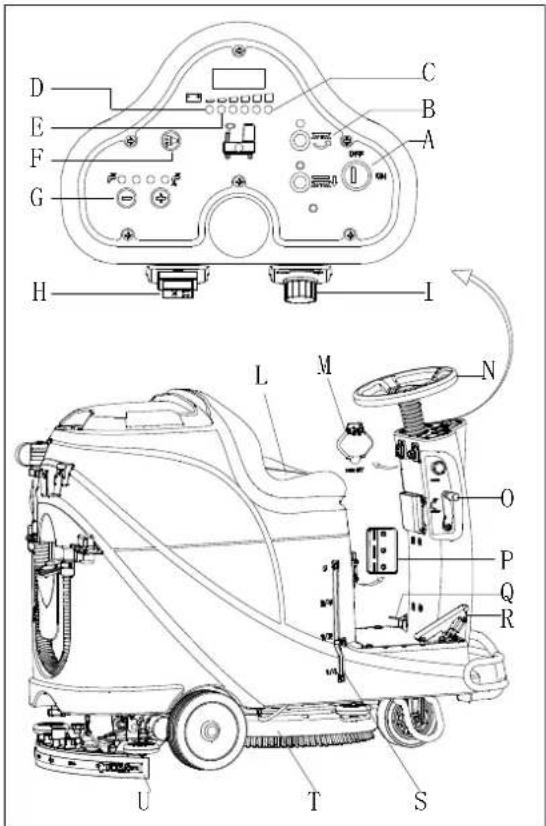

СТАРТИРАНЕ И СТОПИРАНЕ НА МАШИНАТА

Стартиране на машината

1. Подгответе уреда, както е описано в предходния раздел.

2. Седнете на седалката (L, Фигура 10), сложете ключа за стартиране (A) и го завъртете в положение "ВКЛЮЧЕНО". Ако зелената светлина (C) е включена, акумулаторите са напълно заредени и готови за употреба. Ако жълтата светлина (E) или червената светлина (D) свети, акумулаторите трябва да бъдат заредени, преди да започнете да ползвате уреда. [Вижте раздел ПОДДРЪЖКА за повече информация относно зареждането на акумулаторите]

3. Наведете гумения накрайник към пода.

Уверете се, че гуменият накрайник е вдигнат, преди да движите машината назад, в противен случай машината ще спре и на екрана ще се появи "Грешка".

1. Наведете накрайника на четката към пода.

ЗАБЕЛЕЖКА

Не забравяйте да изключите бутона на четката, преди да повдигнете накрайника от пода. Повдигнете накрайника на четката, преди машината да започне да се двжи напред или назад.

1. Натиснете бутона на четката (В)
2. Настъпете педала за ускорение (R), придвижвайте машината напред и назад с помощта на волана (N) и на ключа за движение напред и назад (H). Можете да регулирате скоростта чрез лоста за регулиране на скоростта (I).
3. Регулирайте потока на почистващия разтвор с бутона за регулиране на почистващия разтвор (G) според изкисванията за почистване.
4. С USB порта за зареждане (M) можете да заредите телефон или таблет, когато ключът за стартиране (A) е в положение "ВКЛЮЧЕНО".
5. Когато е необходимо, натиснете клаксона (F), за да предупреждавате хората.
6. Ако е необходимо, натиснете аварийния бутон, за да спрете машината незабавно.

ЗАБЕЛЕЖКА

Моторът на четката, моторът на прахосмукачката и веригата за управление са защитени от механизмъм против претоварване (Р). Когато защитният механизмъм се включи, не го освобождавайте, без да сте намерили причината за претоварването. Уверете се, че моторът се е охладил, преди да рестартирате уреда.

Стопиране на машината

1. Освободете педала за ускорение (R, Фигура 10), за да спрете машината да се движи.
2. Натиснете бутона на четката (В), за да изключите мотора на четката.
3. Повдигнете накрайника на четката (T), като натиснете педала (Q).
4. Повдигнете гумения накрайник (U), като използвате лоста за повдигане/навеждане на гумения накрайник (O). Няколко секунди по-късно моторът на прахосмукачката спира.
5. Завъртете ключа за стартиране в положение "ИЗКЛЮЧЕНО".
6. Уверете се, че уредът е спрян.

1. Стартирайте уреда според процедурите, описани в предходните раздели.
2. Започнете да почиствате според процедурите в раздел "Стартиране на машината".
3. Ако е необходимо, спрете машината, за да наместите гумения накрайник според указанията в раздел "Балансиране на гумения накрайник".

ПРЕДУПРЕЖДЕНИЕ!

За да избегнете увреждане на подовата повърхност, изключете накрайника на четката/почистващата подложка, когато машината спира на място.

ЗАБЕЛЕЖКА

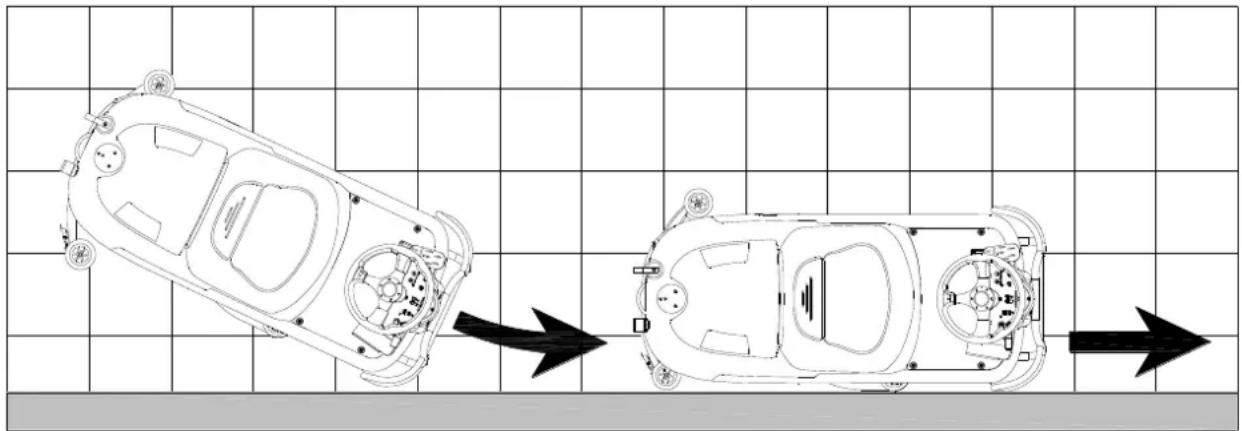

За правилно почистване/подсушаване на подови повърхности около стени е препоръчително да се приближите към стената откъм дясната страна на уреда (откъм страничната броня), както о показано на Фигура 11.

Зареждане на акумулаторите по време на работа

Когато зеленият индикатор светне (А, Фигура 12), това означава, че акумулаторите имат достатъчен заряд за нормалната работа на машината. Когато всички зелени индикатори изгаснат и светне жълт индикатор (С, Фигура 12), това означава, че зарядът на акумулаторите е недостатъчен и трябва да ги заредите. Когато премигне червеният индикатор (В, Фигура 12), това означава, че акумулаторите са напълно изтощени. Моторът на прахосмукачката и на четката ще се изключат автоматично след няколко секунди. Моля, заредете акумулаторите незабавно.

ПРЕДУПРЕЖДЕНИЕ!

За да не се повредят акумулаторите и да не се съкрати полезният им живот, не използвайте уреда, когато са напълно разредени.

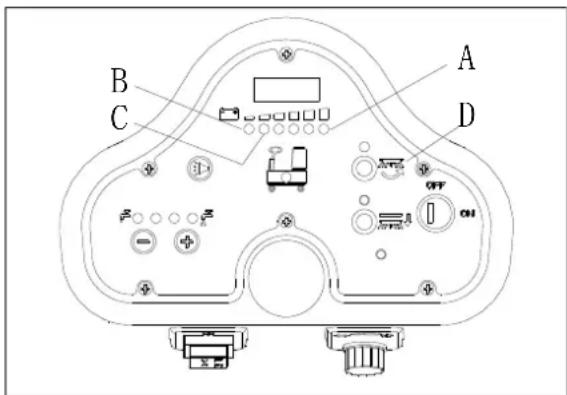

B C A D OFF ON

Фигура 12

ИЗТОЧВАНЕ НА РЕЗЕРВОАРИТЕ

Автоматична спирателна система с поплавък (В, Фигура 13) блокира смукателната система, когато резервоарът за мръсна вода (С) е пълен. Спирането на смукателната система се сигнализира с внезапно увеличаване на шума на мотора на прахосмукачката, а подовата повърхност остава неподсушена.

ПРЕДУПРЕЖДЕНИЕ!

Ако смукателната система се изключи случайно (например, ако поплавъка се задвижи при рязко движение на уреда), за да продължите работа: изключете смукателната система с натискане на ключа (D, Фигура 12), след което отворете капака (A, Фигура 11) и проверете дали поплавъка в решетката (B) се е изравнил с нивото на водата. След това затворете капака (A) и включете смукателната система, като натиснете ключа (D, Фигура 12).

Когато резервоарът за мръсна вода (С, Фигура 13) се напълни, източете го, като следвате тези стъпки:

Източване на резервоара за мръсна вода

1. Изключете уреда.
2. Вдигнете платформата на четката/почистващата подложка (Н, Фигура 12), като натиснете педала (G).
3. Повдигнете гумения накрайник с помощта на лоста (Н).
4. Придвижете уреда до обозначената зона за обслужване.
5. Източете резервоара за мръсна вода, като използвате маркуча (D). След това изплакнете резервоара с чиста вода.

ПРЕДУПРЕЖДЕНИЕ!

При източване на мръсната вода маркучът за източване трябва да бъде прегънат (А, Фигура 14) и поставен ниско (В, Фигура 14), преди да отворите капачката на маркуча за източване. Не обръщайте отвора на маркуча за източване нагоре, за да източите водата вертикално, така че операторът да не се изпръска.

Източване на резервоара за почистващ разтвор/чиста вода

1. Изпълнете стъпки от 1 до 4 от раздела "Източване на резервоара за мръсна вода".
2. Източете резервоара с почистващия разтвор от изходния отвор (А, Фигура 15). Изплакнете резервоара с чиста вода.

СЛЕД УПОТРЕБА НА УРЕДА

След употреба и преди да приберете уреда:
1. наведете четките / почистващите подложки.

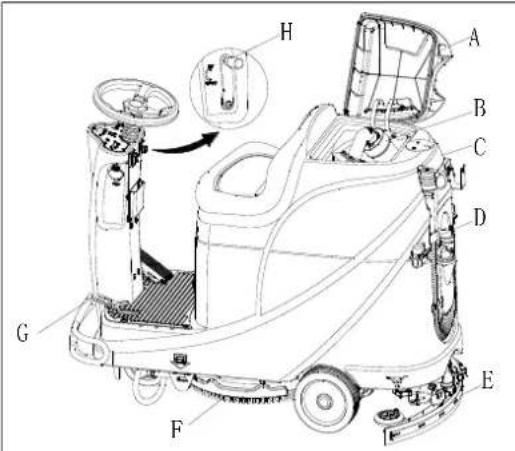

2. Източете резервоарите (В и С, Фигура 15) според описаните в предните раздели стъпки.
3. Изпълнете ежедневната поддръжка (вижте раздел Поддръжка).
4. Приберете уреда на чисто и сухо място, като предварително вдигнете или демонтирате накрайника с четките / почистващите подложки.

Ако не възнамерявате да използвате уреда в продължение на повече от 30 дни, направете следното:

1. Изпълнете указанията от раздела "СЛЕД ИЗПОЛЗВАНЕ НА МАШИНАТА".

2. Изключете конектора на акумулатора (D, Фигура 15).

Девет часа след първото използване на уреда проверете за повреди или нетипични условия на работа. Проверете дали скобите и свързващите елементи са стегнати добре.

ПОДДРЪЖКА

ВНИМАНИЕ!

Процедурите по поддръжка трябва да се извършат само при изключен уред и кабел на зарядното устройство. Също така, внимателно прочетете инструкциите в раздел Безопасност от това ръководство.

Всички процедури по поддръжката, независимо дали по график или извънредни, трябва да се извършват от квалифициран персонал или от упълномощен Сервизен център. Това ръководство описва само най-лесните и най-често прилагани процедури по поддръжката.

За всички останали процедури по поддръжката, които не са споменати в Таблицата с график за поддръжка, проверете в Ръководството за сервисно обслужване, което можете да получите във всеки Сервизен център.

Процедурите, маркирани с (1) трябва да се извършат след първите 9 часа работа. Процедурите, маркирани с (2) трябва да се извършат в оторизиран Сервизен център.

Процедура	Ежедневно непосредствено след употреба	Ежеседмично	На всеки 6 месеца	Ежегодно
Зареждане на акумулатора
Почистване на гумения накрайник
Почистване на четката / накрайника на подложката
Почистване на резервоарите
Проверка на уплътненията
Почистване на филтъра на поплавъка
Проверка и подмяна на лентите на гумения накрайник
Почистване на филтъра за разтвора
Почистване на филтъра на смукателния мотор
Проверка на нивото на течността в мокрия акумулатор
Проверка за натягането на винтовете и гайките			(1)
Проверка и смяна на карбоновата четка на мотора на четката / накрайника на подложката				(2)
Проверка и смяна на карбоновата четка на смукателния мотор				(2)
Проверка или подмяна на карбоновата четка на мотора на системата за задвижване (само за уреди без тягово задвижване)				(2)
Смажете въртящите се части.			(1)

ЗАРЕЖДАНЕ НА АКУМУЛАТОРА

ЗАБЕЛЕЖКА

Моля, заредете акумулаторите, когато жълтият (32) или червеният (33) светодиод светне, както и в края на всеки работен цикъл.

ПРЕДУПРЕЖДЕНИЕ

Грижете се акумулаторът винаги да е напълно зареден. Така се удължава полезният му живот.

ПРЕДУПРЕЖДЕНИЕ

Ако акумулаторът е изтощен, заредете го възможно най-скоро, в противен случай животът му се съкращава. Препоръчително е да проверявате акумулатора поне веднъж седмично.

ПРЕДУПРЕЖДЕНИЕ!

Бъдете изключително внимателни, докато акумулаторите се зареждат, тъй като може да има изтичане на киселина в процеса на зареждане. Киселината от акумулатора е корозивна, ако попадне в очите или върху кожата, веднага изплакнете обилно с вода и се консултирайте с лекар.

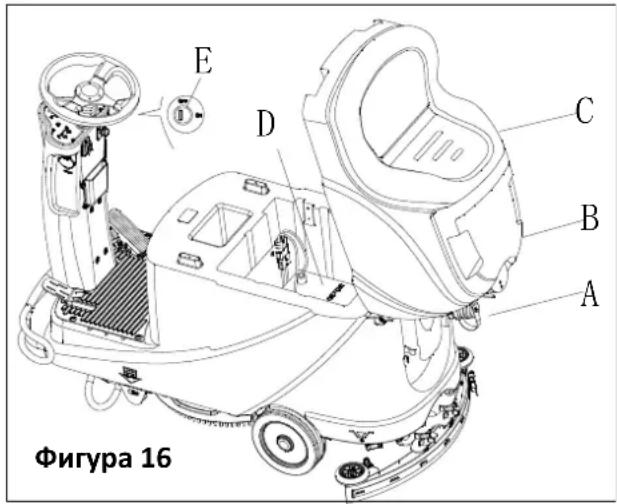

E D C B A Фигура 16

Подготовка за зареждане на акумулаторите:

1. Отворете капака на резервоара за мръсна вода (В, Фигура 16), за да проверите дали резервоарът (С) е празен, или го източете чрез маркуча за източване (А).
2. Придвижете уреда до обозначено за зареждане място.
3. Завъртете ключа за стартиране в положение "ИЗКЛЮЧЕНО".

4. Тази стъпка важи само за акумулатори с течност:

5. Ако е необходимо, почистете повърхността на акумулаторите.

6. Проверете нивото на електролита в акумулаторите (D). Ако е необходимо, отворете капака и допълнете с течност, след което затворете капака.

7. Оставете капака отворен по време на зареждане.

8. Изберете някой от следните методи на зареждане спрямо избрания тип зарядно устройство.

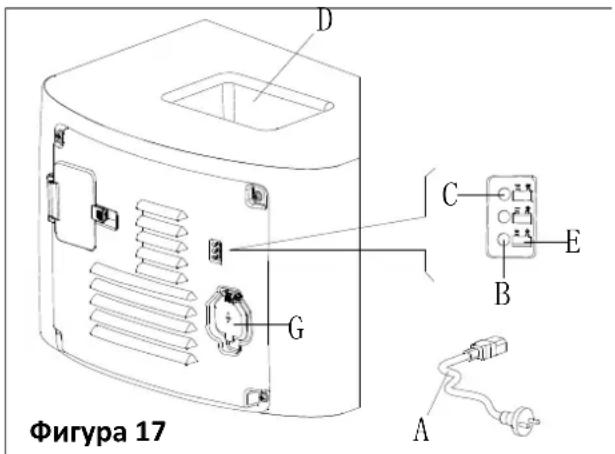

Фигура 17 A B C D E G

Използвайте вграденото зарядно устройство

1. Включете кабела за зарядното на акумулатора (А, Фигура 17) към електрическата мрежа (G). Всички функции на уреда, освен зареждането, спират автоматично. Червеният LED индикатор (В) показва, че уредът е в процес на зареждане.
2. Акумулаторът е зареден напълно, когато светне зеленият LED индикатор (C).
3. Изключете кабела за зарядното на акумулатора от електрическата мрежа, след като зареждането приключи. Приберете кабела за зареждане в кутията за съхранение (D).

ЗАБЕЛЕЖКА

За повече информация относно вграденото зарядно устройство (Е, Фигура 17), проверете в съответното ръководство, което можете да получите в сервисните центрове.

Препоръчително е да се носят защитни ръкавици при почистването на четката или накрайника с подложката, защото по тях може да има остри предмети.

1. наведете четката/накрайника с подложката, както е описано в предните раздели.
2. Изперете четката/накрайника с подложката, като използвате вода и препарат.

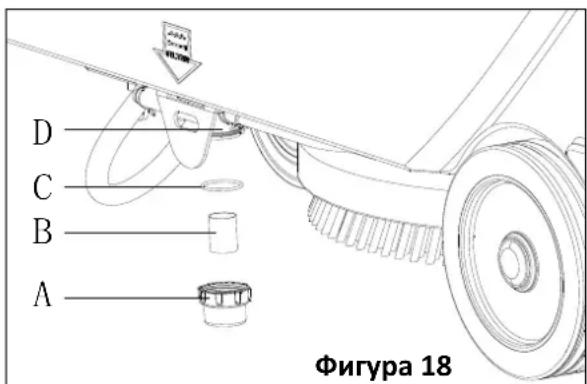

D C B A Фигура 18

1. Проверете дали влакната на четката са износени и ако необходимо я подменете.
2. Проверете дали полиращата подложка е износена и ако е необходимо я подменете.

1. Придвижете уреда до равна повърхност.
2. Уверете се, че уредът е изключен.
3. Източете резервоара за прочистващия разтвор (опционална стъпка).
4. Свалете капака на филтъра за разтвора (А, Фигура 18), за да почистите повърхността на филтъра (В), след което го поставете отново в рамката (D).

ЗАБЕЛЕЖКА

Повърхността на филтъра (В) трябва да бъде поставена коректно в кожуха на рамката (D).

За постигане на добро подсушаване гуменият накрайник трябва да бъде чист, а чистачките в добро състояние.

ПРЕДУПРЕЖДЕНИЕ

При почистване на гумения накрайник е препоръчително използването на защитни ръкавици, тъй като може да има остри отпадъци.

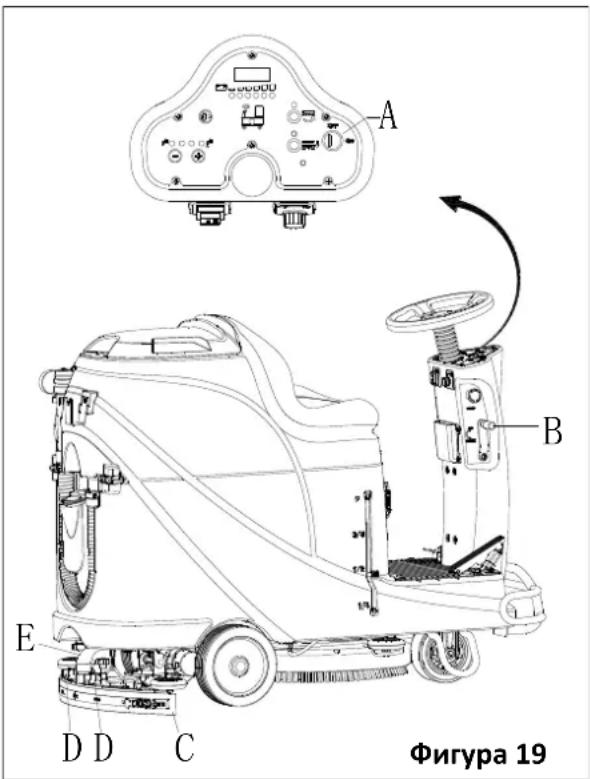

A B E D D C Фигура 19

1. Придвижете уреда до равна повърхност.
2. Завъртете ключа за стартиране (А, Фигура 19) в положение "ИЗКЛЮЧЕНО".
3. Наведете гумения накрайник (В) с лоста (С).
4. Освободете лостовете (D) и свалете гумения накрайник.
5. Свалете маркуча на прахосмукачката (E) от гумения накрайник.
6. Почистете стоманата или алуминия на гумения накрайник, по-конкретно в отделенията (А, Фигура 20) и отворите (В). Проверете дали предната (В) и задната (С) чистачка са цели или имат цепнатини и разкъсвания. Подменете чистачките според указанията в следващия раздел.
7. Монтирайте отново гумения накрайник, като изпълнявате стъпките за демонтаж в обратен ред.

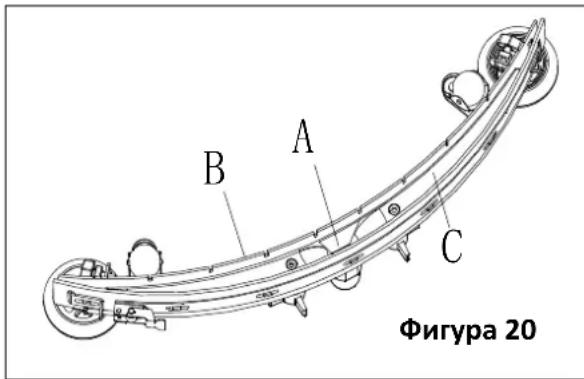

A B C Фигура 20

1. Почистете металлата или алуминиева чистачка, както е показано в предния раздел.

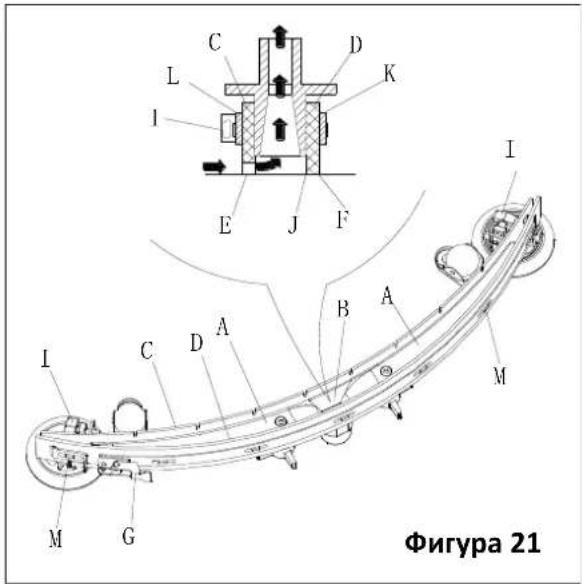

2. Проверете дали ръбовете (E, Фигура 21) на предната чистачка (C) и ръбовете (F) на задната чистачка (D) са подравнени по цялата си дължина; при необходимост регулирайте височината им по следния начин:

3. наведете обтегача (G), освободете скобите (M) и наместете задната чистачка (D), след което затворете закопчалите (M) и поставете обратно обтегача (G).
   • Разхлабете бутоните (I) и регулирайте предната чистачка (C), след което стегнете бутоните.

4. Проверете дали предната (C) и задната (D) чистачка са износени, напукани или разкъсани; при необходимост ги подменете, като следвате инструкциите по-долу. Проверете дали предният ъгъл (J) на задната чистачка (D) е износен; ако е необходимо, обърнете чистачката, за да подмените износения ъгъл със здрав. Ако и другите ъгли са износени, подменете чистачката по следния начин:
5. наведете обтегача (G), освободете скобите (M) и махнете фиксиращата планка (K). След това сменете/обърнете задната чистачка (D). Сглабянето на чистачката става в обратен ред на разглабянето.
6. Развийте бутоните (I) и махнете фиксиращата планка (L), а след това подменете предната чистачка (C). Сглабянето на чистачката става в обратен ред на разглабянето. След подмяната (или обръщането) на чистачката, регулирайте височината, както е описано в предната стъпка.

7. Монтирайте смукателния маркуч(А, Фигура 22) на гумения накрайник.

8. Монтирайте гумения накрайник (В) и завийте бутоните (С).

9. При необходимост регулирайте височината на гумения накрайник посредством лоста за балансиране (D).

1. Придвижете уреда до равна повърхност.
2. Уверете се, че уредът е изключен, а ключът за запалване (40) е изваден.

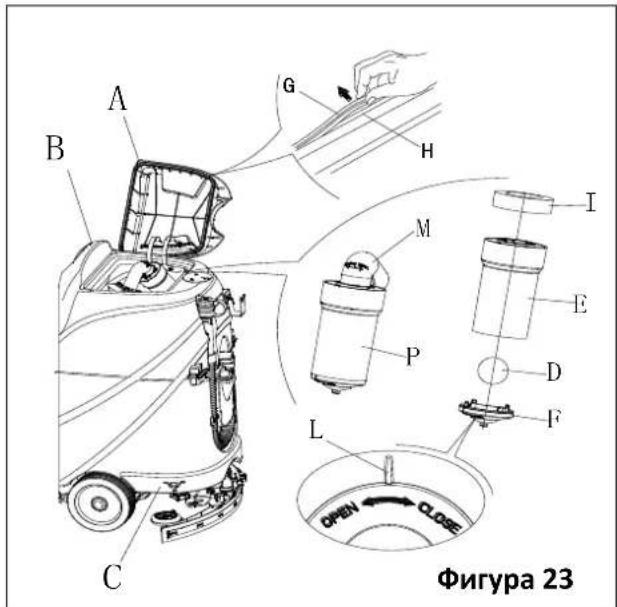

3. Завъртете капака на резервоара за мръсна вода (А, Фигура 23) на 90 градуса, така че да може да се отдели от резервоара. Извадете филтъра на поплавъка (Р) от резервоара.
4. Почистете капака на резервоара за мръсна вода (A), резервоара за мръсна вода (B), резервоара за чиста вода (C) и решетката на филтъра на поплавъка (E). Източете резервоара за мръсна вода от маркуча за източване (15).

5. Ако е необходимо, следвайте символите "OPEN" (OTBOPEHO) и "CLOSE" (ЗАТВОРЕНО), както е показано в Фигура 23, за да отворите долния капак (F) на филтъра на поплавъка и след това почистете поплавъка (D), решетката на филтъра (E) и гъбата на филтъра (I). След почистване, фиксирайте поплавъка (D) върху решетката (E) и подравнете с маркировката (L) на долния капак (F) на филтъра на поплавъка с маркировката (L) на решетката на филтъра на поплавъка (E). Затегнете здраво долната капачка на фи. (I) върху решетката (E). Накрая монтирайте смукателния

6. Проверете състоянието на уплътнението на резервоара.

C L I D K E J F I C D A B A M M G Фигура 21

ЗАБЕЛЕЖКА

Уплътнението на резервоара (G) създава вакуум в резервоара, когато смукателният мотор работи. Резервоарът трябва да е напълно уплътнен, за да може ефективно да всмуква отработената вода от пода и да я отвежда в резервоара за мръсна вода.

1. Проверете дали контактната повърхност на уплътнението (G) е непокътната и уплътнява добре. Ако е необходимо, извадете уплътнението от канала (H) и го подменете. Както е показано на Фигура 23, поставете ново уплътнение, фугата трябва да е в средата.
2. Затворете капака на резервоара за мръсна вода (А).

A C D C B

Фигура 22

A B C G H I M P E D F L Φигура 23

1. Завъртете ключа за стартиране (D, Фигура 24) в положение "ИЗКЛЮЧЕНО".

2. Изключете кабела на акумулатора.

3. Развийте винтовете (С) на панела за управление и обърнете контролната платка, за да намерите бушона (А и В).

4. Проверете/сменете бушоните. A) F1 е бушонът за ниска консумация (5A) B) F3 е бушонът за четката (20A)

5. След като проверите/подмените бушоните, сглобете в обратен на демонтажа ред.

6. Проверете или нулирайте устройството за защита от претоварване на двигателя.

E) F5 е защитното устройство на мотора на прахосмукачката (30A)

F) F4 е защитното устройство на мотора на задвижващия мотор (30A)

G) F2 е защитното устройство на мотора на мотора на четката (30A)

АКСЕСОАРИ/ПРИСТАВКИ

В допълнение към стандартните компоненти, уредът може да бъде оборудван със следните аксесоари/приставки според конкретната употреба.

За допълнителна информация относно посочените по-горе допълнителни аксесоари, свържете се с оторизиран търговец на дребно.

Вижте раздела "Списък с части"

1. Акумулатори с GEL/AGM.
2. Почистващи подложки от различни материали

ИДЕНТИФИЦИРАНЕ НА ПРОБЛЕМИ

Проблем	Вероятна причина	Разрешение
Моторите не работят. Предупредителните индикатори не светят (С9)	Конекторът на акумулатора е изключен	Включете конектора на акумулатора
	Акумулаторите са напълно разредени	Заредете акумулаторите
Машината не работи, червената предупредителна светлина за акумулатора свети (С8)	Зарядът на акумулаторите е нисък	Заредете акумулаторите
Машината не се движи напред и назад	Повредена платка на контролния модул	Подменете платката на контролния модул
	Повреден контролер на задвижващия мотор	Вижте “ИНФОРМАЦИЯ ЗА ГРЕШКИ НА МОТОРА ЗА ЗАДВИЖВАНЕ”
	Операторът не е засел мястото си на седалката	Заемете мястото си на седалката
	Гуменият накрайник не е вдигнат, докато машината се движи назад	Подвикнете гумения накрайник
Моторът на четката не работи	Повредена платка на контролния модул	Подменете платката на контролния модул
	Моторът на четката е претоварен	Използвайте подходяща за чистене четка с меки влакна. Рестартирайте защитното устройство на мотора на четката.
	Повреден контактор на мотора на четката	Свържете се със сервиза
	Износване на карбоновата четка на мотора на четката	Свържете се със сервиза
	Четката не може да се върти, защото е блокирана от отпадъци	Почистете четката
Задвижващият мотор не работи	Предупредителната светлина на задвижващия мотор свети	Вижте “ИНФОРМАЦИЯ ЗА ГРЕШКИ НА МОТОРА ЗА ЗАДВИЖВАНЕ”
	Задвижващият мотор е претоварен	Рестартирайте защитното устройство на задвижващия мотор и проверете мотора/веригата
Моторът на прахосмукачката не работи	Моторът на прахосмукачката е претоварен	Рестартирайте защитното устройство на задвижващия мотор и проверете мотора
	Повредено реле на мотора на прахосмукачката	Свържете се със сервиза
	Повреда на контролния модул	Сменете контролния модул
Недостатъчна смукателна способност, подът не може да бъде подсушен	Резервоарът за мръсна вода е пълен	Източете резервоара за мръсна вода
	Слаба връзка между маркуча за източване и гумения накрайник	Свържете правилно маркуча за източване и гумения накрайник
	Блокиран поплавък на филтъра	Почистете филтъра с поплавъка и проверете местоположението на поплавъка
	Гуменият накрайник е мръсен или износен	Проверете и почистете гумения накрайник
	Капакът на резервоара за мръсна вода не е затворен добре, уплътнението е износено или извитата тръба е запушена	Затворете капака правилно, сменете уплътнението или почистете извитата тръба
	Резервоарът за мръсна вода е мръсен	Почистете резервоара за мръсна вода
Четката не получава достатъчно почистващ разтвор	Филтъра на почистващия разтвор е мръсен	Почистете филтъра
	Индикаторът за празен резервоар с почистващ разтвор е празен	Напълнете резервоара с почистващ разтвор
	Резервоарът за почистващия разтвор е твърде мръсен	Почистете резервоара с почистващ разтвор
Гуменият накрайник оставя следи по пода	Под чистачките на гумения накрайник има отпадъци	Премахнете отпадъците
	Гуменият накрайник е стар, напукан и износен	Сменете гумения накрайник
	Балансът на гумения накрайник не е регулиран	Регулирайте баланса на гумения накрайник
Спирачката на задвижващия мотор не работи	Спирачката е блокирана	Освободете спирачката

ИНФОРМАЦИЯ ЗА ГРЕШКИ НА МОТОРА ЗА ЗАДВИЖВАНЕ
^* = Трябва да включвате ключовете за изчистване.

LED КОДОВЕ		ПРОБЛЕМ	ВЪЗМОЖНА ПРИЧИНА
1,1		ТЕРМИЧНА ПОВРЕДА	1. Температура >80°C или < -10°C.2. Машината е претоварена.3. Работи в тежки условия.4. Електромагнитната спирачка не се освобождава.
1,2		ПОВРЕДА НА ЗАДВИЖВАНЕТО	1. Кабелът за задвижването е скъсан или окъсен.2. Кутията за задвижване е дефектна.3. Избран е неправилен тип на задвижване.
1,3	☐☐☐☐	ПОВРЕДА НА СКОРОСТНАТА КУТИЯ	1. Кабелът за ограничение на скоростта е скъсан или окъсен.2. Развален модул за ограничение на скоростта.
1,4	☐☐☐☐☐	ПОВРЕДА ПОРАДИ НИСКО НАПРЕЖЕНИЕ	1. Напрежение на акумулаторите <17 v.2. Повредена връзка при акумулатора или контролера.
1,5	☐☐☐☐☐☐	ПОВРЕДА ПОРАДИ ПРЕНАПРЕЖЕНИЕ	1. Напрежение на акумулаторите >31 v.2. Машината работи, докато зарядното устройство е включено.3. Непостоянна връзка с акумулаторите.
2,1	☐☐☐	ПОВРЕДА В ЗАХРАНВАНЕТО	1. Главният контактор е отворен.
2,3	☐☐☐☐☐	ЕЛЕКТРИЧЕСКА ПОВРЕДА *	1. Главният контактор е блокиран.2. Повреда на главния контактор.
2,4	☐☐☐☐☐☐	ПОВРЕДА В ЗАХРАНВАНЕТО	1. Главният контактор е затворен.
3,1	☐☐☐☐	КАБЕЛНА ПОВРЕДА *	1. Лоша настройка на задвижването.2. Развален задвижващ модул или механизмъм.
3,2	☐☐☐☐☐	АКТИВИРАНА СПИРАЧКА	1. Електромагнитната спирачка е окъсена.2. Бобината на електромагнитната спирачка е отворена.
3,3	☐☐☐☐☐☐	ПОВРЕДА ПРИ ПРЕДЗАРЕЖДАНЕ *	1. Спирачката е окъсена.2. Модулът за предзареждане е повреден.3. Повреда на MOSFET
3,4	☐☐☐☐☐☐☐	ДЕАКТИВИРАНА СПИРАЧКА	1. Електромагнитната спирачка е отворена.2. Бобината на електромагнитната спирачка е окъсена.
3,5	☐☐☐☐☐☐☐☐	ПОВРЕДА НА НРД	1. Неправилна поредица на задвижване и KSI, импулси или потискане на импулси.2. Неправилна настройка на задвижващия модул.
4,1	☐☐☐☐☐	ПОВРЕДА В ИНТЕНЗИТЕТА НА ТОКА *	1. Късо съединение на мотора или окабеляването на мотора.2. Повреда на контролера.
4,2	☐☐☐☐☐☐	ХАРДУЕРЕН ПРЕДПАЗИТЕЛ *	1. Напрежението на мотора не отговаря на задвижването.2. Късо съединение на мотора или окабеляването на мотора.3. Повреда на контролера.
4,3	☐☐☐☐☐☐☐	ПОВРЕДА В ПРОВЕРКАТА НА EEPROM †	1. Повреда или неизправност на EEPROM.
4,5	☐☐☐☐☐☐☐☐☐	ПОВРЕДА ПРИ ИЗКЛЮЧВАНЕ НА АКУМУЛАТОРА *	1. Акумулаторът не е включен2. Слаба връзка към терминалите на акумулатора

= Трябва да използвате програма, за да изчистите, както следва: изберете программото меню, променете стойността на данните на всеки параметър, включвайте ключовете циклично.

ЗАБЕЛЕЖКА

Уредът, който разполага с вградено зарядно устройство не може да работи, когато вграденото зарядно устройство е развалено. Моля, обърнете се за помощ към оторизиран център за обслужване.

БРАКУВАНЕ

Уредът трябва да бъде унищожен от институция за третиране на отпадъци.

Преди да скрапирате уреда, отстранете и отделете следните материали, които трябва да се изхвърлят в съответствие с действащото законодательство:

• Акумулатор
• Четка/Накрайник с подложка
• Пластмасови маркучи и елементи
• Електрически и електронни компоненти (*)

(*) Моля, свържете се с наш сервизен център, за да предадете електрическите и електронни компоненти за унищожаване.

ТАБЛИЦА СОДЕРЖАНИЯ

ВВЕДЕНИЕ....397
