NÁVOD K OBSLUZE Viper AS530R NILFISK

My, Nilfisk prohlašujeme na svou výlučnou odpovědnost, že výše uvedený výrobek je ve shodě s následujícími směrnicemi a normami.

Čísla v závorkách se vztahují k součástem uvedeným v kapitole Popis přístroje.

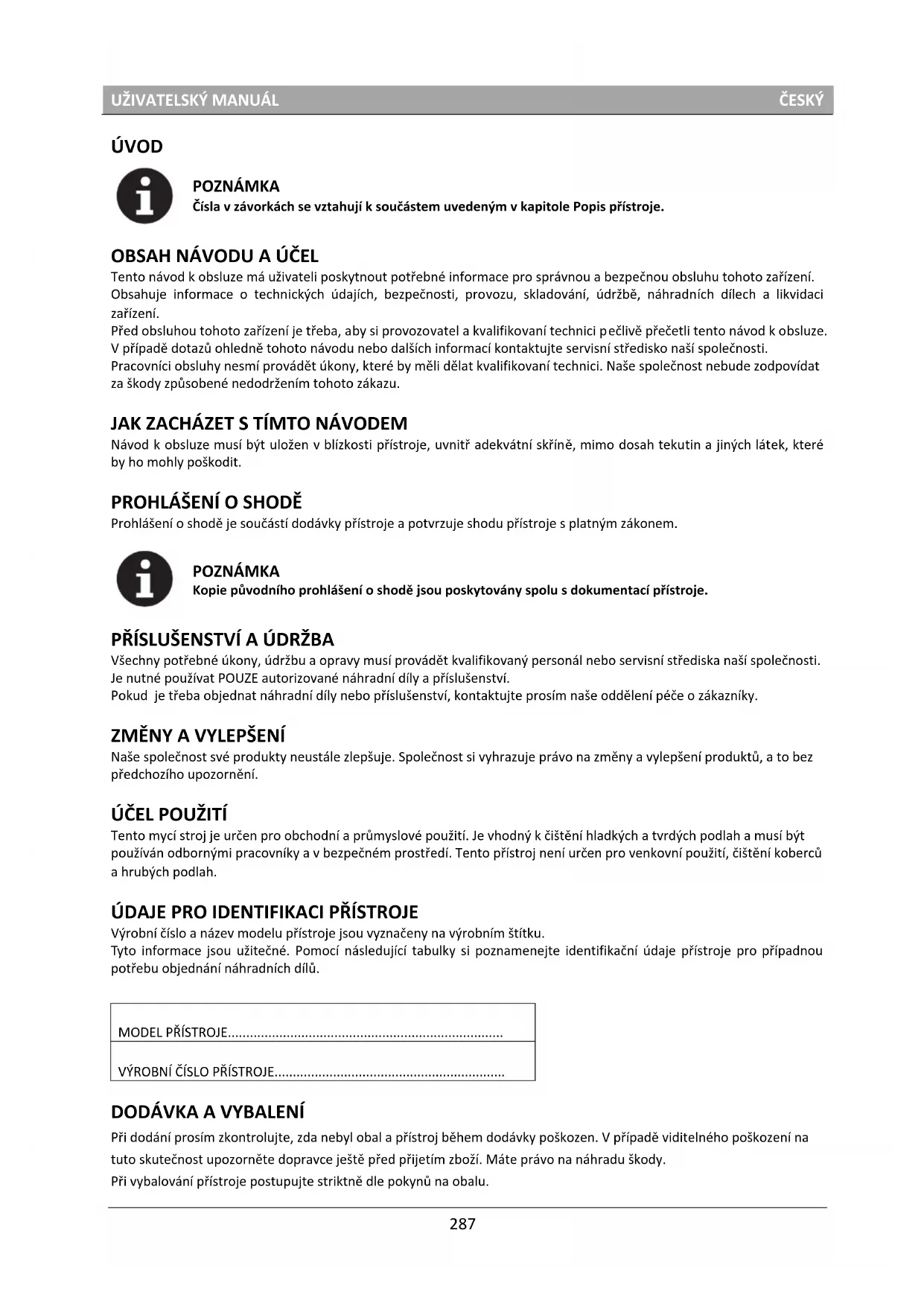

OBSAH NÁVODU A ÚČEL

Tento návod k obsluze má uživateli poskytnout potřebné informace pro správnou a bezpečnou obsluhu tohoto zařízení. Obsahuje informace o technických údajích, bezpečnosti, provozu, skladování, údržbě, náhradních dílech a likvidaci zařízení.

Před obsluhou tohoto zařízení je třeba, aby si provozovatel a kvalifikovaní technici pečlivě přečetli tento návod k obsluze. V případě dotazů ohledně tohoto návodu nebo dalších informací kontaktujte servisní středisko naší společnosti.

Pracovníci obsluhy nesmí provádět úkony, které by měli dělat kvalifikovaní technici. Naše společnost nebude zodpovídat za škody způsobené nedodržením tohoto zákazu.

JAK ZACHÁZET S TÍMTO NÁVODEM

Návod k obsluze musí být uložen v blízkosti přístroje, uvnitř adekvátní skříně, mimo dosah tekutin a jiných látek, které by ho mohly poškodit.

PROHLÁŠENÍ O SHODĚ

Prohlášení o shodě je součástí dodávky přístroje a potvrzuje shodu přístroje s platným zákonem.

POZNÁMKA

Kopie původního prohlášení o shodě jsou poskytovány spolu s dokumentací přístroje.

PŘÍSLUŠENSTVÍ A ÚDRŽBA

Všechny potřebné úkony, údržbu a opravy musí provádět kvalifikovaný personál nebo servisní střediska naší společnosti. Je nutné používat POUZE autorizované náhradní díly a příslušenství.

Pokud je třeba objednat náhradní díly nebo příslušenství, kontaktujte prosím naše oddělení péče o zákazníky.

ZMĚNY A VYLEPŠENÍ

Naše společnost své produkty neustále zlepšuje. Společnost si vyhrazuje právo na změny a vylepšení produktů, a to bez předchozího upozornění.

ÚČEL POUŽITÍ

Tento mycí stroj je určen pro obchodní a průmyslové použití. Je vhodný k čištění hladkých a tvrdých podlah a musí být používán odbornými pracovníky a v bezpečném prostředí. Tento přístroj není určen pro venkovní použití, čištění koberců a hrubých podlah.

ÚDAJE PRO IDENTIFIKACI PŘÍSTROJE

Výrobní číslo a název modelu přístroje jsou vyznačeny na výrobním štítku.

Tyto informace jsou užitečné. Pomocí následující tabulky si poznamenejte identifikační údaje přístroje pro případnou potřebu objednání náhradních dílů.

MODEL PŘÍSTROJE......

VÝROBNÍ ČÍSLO PŘÍSTROJE......

DODÁVKA A VYBALENÍ

Při dodání prosím zkontrolujte, zda nebyl obal a přístroj během dodávky poškozen. V případě viditelného poškození na tuto skutečnost upozorněte dopravce ještě před přijetím zboží. Máte právo na náhradu škody.

Při vybalování přístroje postupujte striktně dle pokynů na obalu.

Zkontrolujte, zda zásilka obsahuje následující položky:

1. Technická dokumentace včetně uživatelského manuálu a palubní nabíječky, pokud je součástí.
2. Nabíjecí kabel, pokud je součástí palubní nabíječka.

BEZPEČNOST

Následující symboly označují potenciálně nebezpečné situace. Tyto informace si vždy pozorně přečtěte a přijměte veškerá nutná opatření na ochranu majetku a zdraví osob.

SYMBOLY, KTERÉ JSOU UVEDENY V NÁVODU K OBSLUZE

NEBEZPEČÍ!

Označuje nebezpečnou situaci s nebezpečím s následkem smrti pracovníků obsluhy.

VAROVÁNÍ!

Označuje potenciální riziko zranění osob.

UPOZORNĚNÍ!

Označuje upozornění nebo poznámku související s důležitými nebo užitečnými funkcemi.

Věnujte pozornost odstavcům označeným tímto symbolem.

POZNÁMKA

Vztahuje se k důležitým nebo užitečným funkcím.

DOPORUČENÍ

Označuje nutnost přečíst si před jakýmkoli úkonem návod k obsluze.

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

Níže jsou uvedena zvláštní varování a upozornění informující o případných poškozeních týkajících se osob a přístroje.

NEBEZPEČÍ!

• Tento přístroj musí provozovat vyškolení a autorizovaní pracovníci podle pokynů v příručce.
• Před provedením jakékoli, údržby, opravy nebo výměny si pozorně přečtěte všechny instrukce, vypněte zařízení a odpojte konektor baterie.
• Nepracujte s přístrojem v blízkosti toxických, nebezpečných, hořlavých a/nebo explozivních prachových a tekutých materiálů nebo výparů. Tento stroj není vhodný pro sběr nebezpečných prášků.
• Při práci v blízkosti elektrických částí nenoste žádné šperky.
• Nepracujte pod zvednutým přístrojem, který nepodpírají bezpečnostní stojany.
• Olověné (MOKRÉ) baterie mohou za běžného použití uvolňovat hořlavý plyn. Baterie nevystavujte jiskrám, plamenům, kouřícím materiálům, zářícím a hořícím předmětům.
• Olověné (MOKRÉ) baterie mohou při nabíjení uvolňovat plynný vodík, který může způsobit výbuch. Zajistěte, aby místnost, kde se baterie nabíjí, byla dobře větraná a mimo dosah otevřeného ohně.

VAROVÁNÍ!

- Před každým použitím přístroj pečlivě zkontrolujte. Před použitím se ujistěte, že všechny komponenty byly správně smontovány. V opačném případě může dojít k poškození majetku a zranění osob.

• Před použitím nabíječky baterií se ujistěte, že hodnoty frekvence a napětí uvedené na výrobním štítku přístroje se shodují se sítí.
• Nikdy přístroj nepřemistujte tažením za kabel nabíječky baterií. Nedovolte, aby kabel vedl přes zavřené dveře či přes ostré hrany a rohy. Přístroj nezapínejte, pokud se baterie nabíjí. Držte kabel nabíječky baterií mimo dosah horkých povrchů.

Baterie nenabíjejte, pokud jsou kabel nabíječky baterií či zástrčka poškozené.

• Chcete-li snížit riziko požáru, úrazu elektrickým proudem nebo zranění, před opuštěním přístroje se ujistěte, že je vypnutý.
• Přístroj používejte a ukládejte v suchých podmínkách interiéru. Přístroj se nesmí používat ve venkovních podmínkách.
• Teplota pro skladování a pracovní teplota přístroje se musí pohybovat mezi0 °C a +40 °C, vlhkost vzduchu musí být v rozmezí 30 % - 95 %.
• Přístroj nepoužívejte na plochách se sklonem převyšujícím uvedené specifikace.
• Při použití a manipulaci s podlahovými čisticími prostředky postupujte dle pokynů na etiketách čisticích prostředků a noste vhodné rukavice a ochranné prostředky.
• Používejte kartáče a podložky dodávané s přístrojem nebo uvedené v tomto návodu. Použití jiných kartáčů nebo podložek by mohlo snížit bezpečnost přístroje.
• V případě poruchy přístroje se ujistěte, že porucha není způsobena nedostatečnou údržbou. V případě potřeby požádejte o pomoc autorizovaného pracovníka či autorizované servisní středisko.
• Provedte všechna nezbytná opatření, aby se do pohyblivých částí zařízení nezachytily vlasy, šperky a volné oblečení.
• Přístroj nepoužívejte zejména v prašných prostorách.

Přístroj nemyjte hadicí nebo tlakovými vodními tryskami či korozními látkami.

• Dbejte na to, abyste nenarazili do regálů či lešení, zejména tam, kde je riziko padajících předmětů.
- Neopírejte o přístroj nádoby s tekutinami. Použijte vhodný držák.
- Zajistěte, aby byly kartáč/podložka vypnuté, zatímco je přístroj v klidu, aby nedošlo k poškození podlahy.
• V případě požáru použijte suchý práškový hasicí přístroj. Nepoužívejte tekuté hasicí přístroje.
- Neodstraňujte ani neupravujte štítky na přístroji.
- S bezpečnostními prvky zařízení svévolně nemanipulujte a postupujte přesně podle obvyklých pokynů pro údržbu.
- Pokud teplota klesne pod bod mrazu, věnujte při přepravě zařízení zvýšenou pozornost. Voda v nádrži na vodu a v hadicích by mohla zmrznout a přístroj vážně poškodit.
- Pokud je třeba vyměnit náhradní díly, objednejte si ORIGINÁLNÍ náhradní díly od autorizovaných prodejců.
- Pokud přístroj nepracuje jako obvykle nebo pokud je poškozený, stál venku nebo se namočil, odvezte ho do servisního střediska.
- Pro zajištění správného a bezpečného provozu přístroje je v příslušné kapitole tohoto návodu uvedena plánovaná údržba, kterou smí provádět pouze autorizovaní pracovníci nebo servisní středisko.
- Přístroj musí být řádně zlikvidován z důvodu přítomnosti škodlivých toxických materiálů (baterie atd.), které podléhají předpisům, jež předepisují likvidaci ve specializovaných zařízeních (viz kapitola Likvidace přístroje).
- Tento stroj je pouze čisticí nástroj, nemá sloužit k jiným účelům.
- Otvory přístroje vždy udržujte od prachu, vlasů a jiných cizích látek, které by mohly snížit proudění vzduchu. Zařízení nepoužívejte, pokud jsou otvory zanesené.
- Přístroj používejte pouze v prostorách s řádným osvětlením.
- Tento přístroj není určen k použití osobami se sníženými fyzickými, smyslovými či duševními schopnostmi, nebo nedostatečnými zkušenostmi a znalostmi, pokud nejsou pod dohledem či nebyli instruováni o použití přístroje osobou odpovědnou za jejich bezpečnost.
- Pokud je přístroj používán v blízkosti dětí, je nutná zvýšená pozornost.
- Děti by měly být pod dozorem, aby si s přístrojem nehrály.
- Při použití tohoto stroje dávejte pozor, abyste někoho nezranili či nepoškodili okolní předměty.

POPIS PŘÍSTROJE

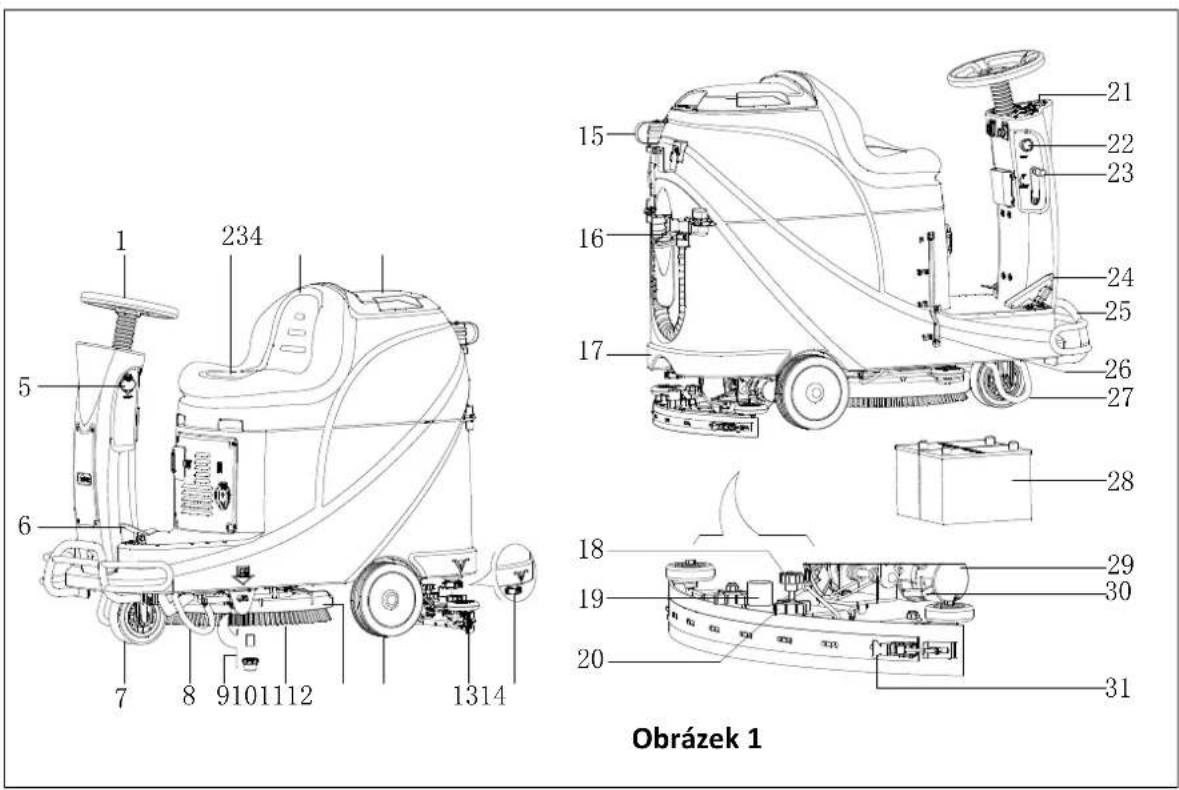

POPIS PŘÍSTROJE (jak je znázorněno na Obrázek 1)

Obrázek 1 1 234 5 6 7 8 9101112 1314 15 16 17 21 22 23 24 25 26 27 28 18 19 20 29 30 31

1. Volant
2. Sedák
3. Nádrž na obnovení vody
4. Víko nádrže na čistou vodu
5. Nabíjecí port USB
6. Pedál
7. Přední kolo
8. Levá podpěra
9. Filtr nádrže s čisticím prostředkem
10. Kartáč
11. Jednotka s kartáči
12. Zadní kolo
13. Sací tryska
14. Víko výpusti nádrže s čisticím prostředkem
15. Vypouštěcí hadice

16. Vstupní otvor pro vodu

17. Nádrž s čisticím prostředkem

18. Nastavení sací trysky
19. Sací hadice
20. Ovladač sací trysky
21. Ovládací panel
22. Nouzové tlačítko
23. Páka pro zvednutí/spuštění sací trysky
24. Pedál plynu
25. Přední nárazník
26. Indikátor hladiny čisticího prostředku
27. Pravá podpěra
28. Baterie
29. Hnací motor
30. Brzda
31. Zarážka sací trysky

POPIS PŘÍSTROJE

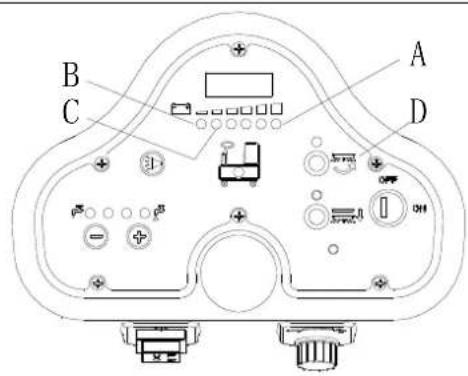

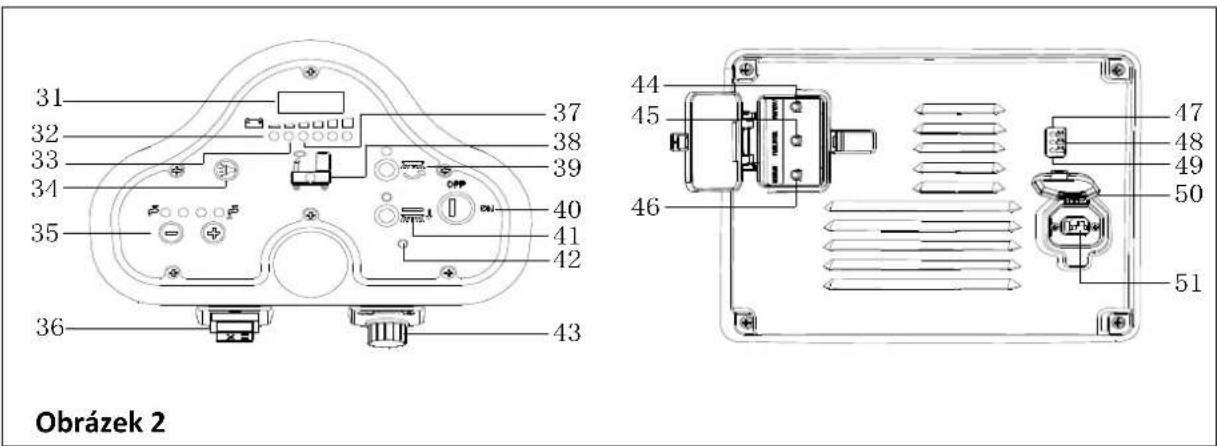

OVLÁDACÍ PANEL (jak je znázorněno na Obrázek 2)

Obrázek 2

1. LED obrazovka
2. Indikátor vybité baterie (červená)
3. Indikátor téměř vybité baterie (žlutá)
4. Klakson
5. Tlačítko nastavení množství čisticího prostředku
6. Přepínač pojezdu vpřed a zpátečky
7. Indikátor vybité baterie (zelená)
8. Indikátor prázdné nádrže s čisticím prostředkem
9. Tlačítko kartáčů
10. Klíč zapalování

11. Tlačítko pro uvolnění kartáčů

12. Indikátor poruchy hnacího motoru

13. Regulátor rychlosti
14. Ochrana proti přetížení motoru sání
15. Ochrana proti přetížení hnacího motoru
16. Ochrana proti přetížení motoru kartáčů
17. Indikátor plného stavu nabití baterie (zelená)
18. Indikátor téměř vybité baterie (žlutá)
19. Indikátor nabití baterie (červená)
20. Kryt zástrčky nabíječky
21. Zástrčka nabíječky

INFORMACE ZOBRAZOVANÉ NA LED OBRAZOVCE

STOP– Přístroj nejede, kartáč nefunguje, ale motor sání pracuje

(00012.3) – Celková pracovní doba přístroje je 12,3 hodin

L0-(18) – Napětí baterie je nižší než 18 V

U-(25.5) – Napětí baterie je 25,5 V

ERR-01 – Sací tryska není při pojezdu přístroje vzad zvednutá

DISPLEJ KONTROLKY NABÍJEČKY (jak je znázorněno na Obrázek 2)

1. Na začátku nabíjení, červená LED (49) nabíječky normálně svítí. Jedná se o první fázi nabíjení.
2. Po nějaké době nabíjení se červená LED kontrolka (49) na nabíječce vypne, rozsvítí se žlutá LED kontrolka (48). Toto je druhá fáze nabíjení.
3. Po dokončení nabíjení se žlutá LED kontrolka (48) vypne, zelená LED kontrolka (47) se rozsvítí, což znamená, že baterie je plně nabitá.

POZNÁMKA

Pokud během nabíjení svítí žlutá kontrolka (48), může to být způsobeno: Baterie a nabíječka nejsom kompatibilní, baterie není dobře připojena nebo došlo ke zkratu výstupu.

Blikající červená kontrolka nabíječky může znamenat zkrat uvnitř nabíječky.

TECHNICKÉ PARAMETRY

MODEL	AS530R
Rozměry balení (D x Š x V)	mm	1470*730*1310
Výška přístroje	mm	1120
Délka přístroje	mm	1360
Šířka přístroje (bez stěrky)	mm	580
Hmotnost přístroje s prázdnými nádržemi (bez baterií)	Kg	140
Hrubá hmotnost přístroje	Kg	270
Přepravní hmotnost	Kg	245
Kapacita nádrže s čisticím prostředkem	litr	72
Kapacita nádrže na obnovu vody	litr	73
Výkon motoru sání	Watt	400
Kapacita sání	mm H_2O	1223
Kapacita jízdy do svahu (max.)	%	10
Průměr předního kola	mm	175
Průměr zadního kola	mm	230
Hladina hlučnosti	dB(A)	69
Průtok čisticího prostředku/vody	l/min	0,84-2,0
Pracovní šířka	mm	530
Šířka sací trysky	mm	730
Průměr kartáče/podložky	mm	530
Příkon motoru kartáče	Watt	450
Rychlost kartáče	Rpm	160
Přítlak kartáče/podložky (max.)	Kg	23
Výkon motoru pojezdu	Watt	300W
Pracovní rychlost	Km/h	5,5 km/h
Napětí	V	24 V
Baterie (volitelné)	Ah	2x100AH (20 hodin)
Nabíječka baterií (volitelné)	V/A	24 V 10 A
Velikost prostoru pro baterie (D x Š x H)	mm	350*380*300
Specifikace USB nabíječky	V/A	5 V, 0,8 A

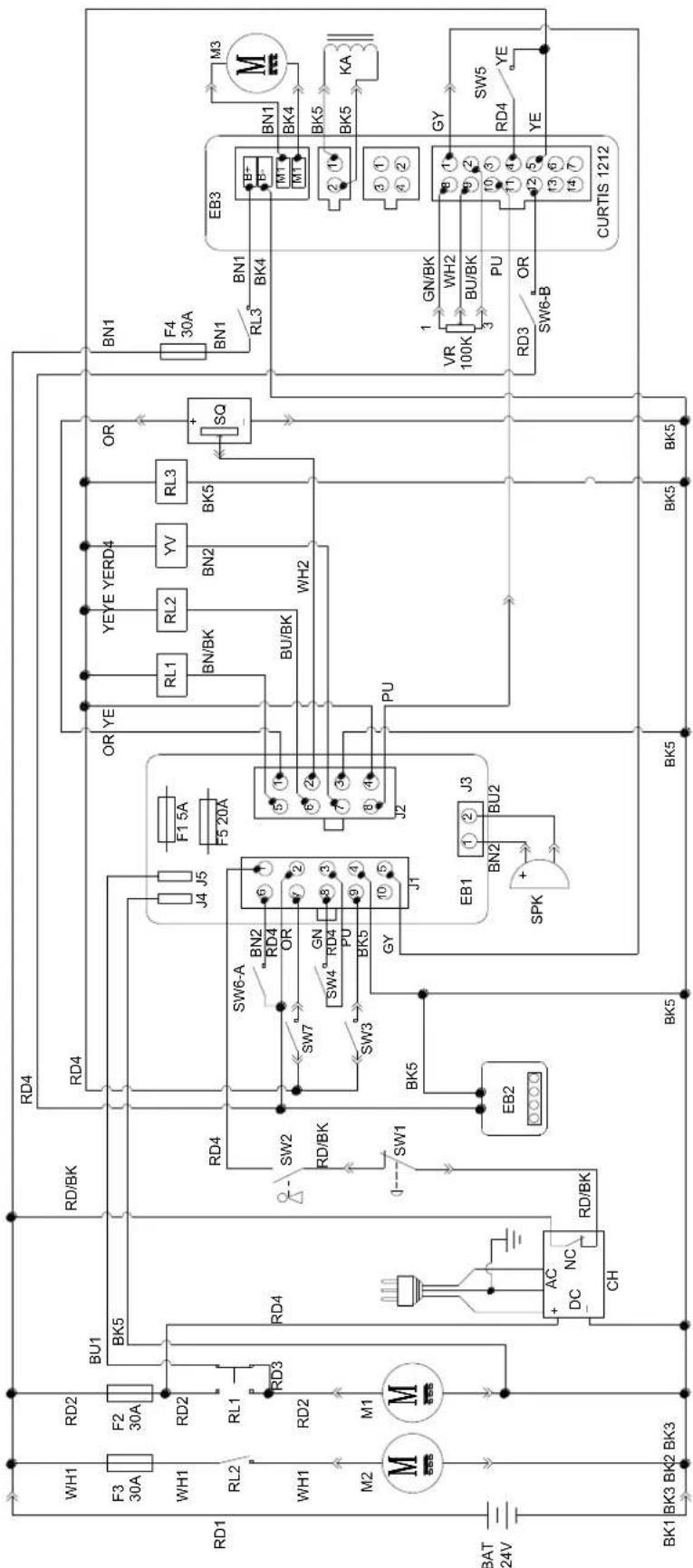

SCHÉMA ZAPOJENÍ

WH1 RD2 RD4 F3 F2 RD1 BU1 RD/BK RD4 30A 30A WH1 RD2 RD4 RL2 RL1 RD3 WH1 RD2 M2 M1 BAT 24V BK1 BK3 BK2 BK3 SW6-A BN2 RD4 OR SW7 GN SW4° RD4 PU BK5 GY J1 JB2 JP4 J5 F1 5A F5 20A OR YE YEYE YERD4 OR RL1 RL2 YV RL3 BU/BK WH2 BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/BK BU/Bk BW6-B SPK JB3 JB2 JB1 JB1 JB2 JB3 JB4 JB5 JB6 JB7 JB8 JB9 JB10 JB11 JB12 JB13 JB14 JB15 JB16 JB17 JB18 JB19 JB20 JB21 JB22 JB23 JB24 JB25 JB26 JB27 JB28 JB29 JB30 JB31 JB32 JB33 JB34 JB35 JB36 JB37 JB38 JB39 JB40 JB41 JB42 JB43 JB44 JB45 JB46 JB47 JB48 JB49 JB50 JB51 JB52 JB53 JB54 JB55 JB56 JB57 JB58 JB59 JB60 JB61 JB62 JB63 JB64 JB65 JB66 JB67 JB68 JB69 JB70 JB71 JB72 JB73 JB74 JB75 JB76 JB77 JB78 JB79 JB80 JB81 JB82 JB83 JB84 JB85 JB86 JB87 JB88 JB89 JB90 JB91 JB92 JB93 JB94 JB95 JB96 JB97 JB98 JB99 JB100

WIRE ROD		WIRE ROD
RD1	RED/6AWG	BN/BK	BROWN/BLACK / 20AWG
RD2	RED/10AWG	BU1 BL	UE/18AWG
RD3	RED/18AWG	BU2	BLUE/20AWG
RD4	RED/20AWG	BU/BK	BLUE/BLACK / 20AWG
RD/BK	RED/BLACK / 20AWG	GN GREEN/20AWG
BK1	BLACK/6AWG	GN/BK	GREEN/BLACK /20AWG
BK2	BLACK/10AWG	GY	GRAY/20AWG
BK3	BLACK/12AWG	PU	PURPLE/20AWG
BK4	BLACK/14AWG	OR ORANGE/20AWG
BK5	BLACK/18AWG	YE	YELLOW/20AWG
BN1	BROWN/14AWG	WH1	WHITE/12AWG
BN2	BROWN/20AWG	WH2	WHITE/20AWG

COMPONENTS		COMPONENTS
BAT	24V BATTERIES	M1	BRUSH MOTOR
CH	BATTERY CHARGER	M2	VACUUM MOTOR
EB1	CONTROL PANEL BOARD	M3	DRIVE MOTOR
EB2	USB CHARGING ELECTRONIC BOARD	SW1	EMERGENCY-STOP SWITCH
EB3	DRIVE ELECTRONIC BOARD	SW2	KEY SWITCH
RL1	BRUSH MOEOR ELECTROM SWITCH	SW3	CLEAN WATER LEVEL SWITCH
RL2	VACUUM MOEOR ELECTROM SWITCH	SW4	VACUUM MOTOR SWITCH
RL3	DRIVE SYSTEM ELECTROM SWITCH	SW5	OPTIONAL MODE SWITCH
YV WATER ELECTROVALVE			OPTIONAL REVERSE SWITCH SW6-A
F1	CONTROL PANEL BOARD FUSE		OPTIONAL REVERSE SWITCH SW6-B
F2	BRUSH MOTOR CIRCUIT BREAKER	SW7	SEAT SWITCH
F3	VACUUM MOTOR CIRCUIT BREAKER	SQ	FOOT THROTTLE
	DRIVE SYSTEM CIRCUIT BREAKER F4	SPK 12VDC BUZZER
F5	BRUSH RELEASE FUSE	VR SPEED POTENTIOMETER
KA BRAKE

SOUČÁSTI		SOUČÁSTI
BAT	BATERIE 24 V	M1	MOTOR KARTÁČŮ
CH	NABÍJEČKA BATERIÍ	M2	MOTOR SÁNÍ
EB1	OVLÁDACÍ PANEL	M3	MOTOR POHONU
EB2	ELEKTRONICKÁ DESKA USB NABÍJENÍ	SW1	NOUZOVÝ SPÍNAČ
EB3	ELEKTRONICKÁ DESKA POHONU	SW2	KLÍČ ZAPALOVÁNÍ
RL1	ELEKTROM. SPÍNAČ MOTORU KARTÁČŮ	SW3	OVLÁDÁNÍ HLADINY ČISTÉ VODY
RL2	ELEKTROM. SPÍNAČ MOTORU SÁNÍ	SW4	SPÍNAČ MOTORU SÁNÍ
RL3	ELEKTROM. SPÍNAČ HNACÍHO SYSTÉMU	SW5	VOLITELNÝ SPÍNAČ REŽIMU
YV	VODNÍ ELEKTROVENTIL	SW6-A	VOLITELNÝ SPÍNAČ PRO ZPÁTEČKU
F1	POJISTKA KONTROLNÍHO PANELU	SW6-B	VOLITELNÝ SPÍNAČ PRO ZPÁTEČKU
F2	JISTIČ MOTORU KARTÁČŮ	SW7	SPÍNAČ SEDADLA
F3	JISTIČ MOTORU SÁNÍ	SQ	PLYNOVÝ PEDÁL
F4	JISTIČ POHONNÉHO SYSTÉMU	SPK	BZUČÁK 12 V DC
F5	POJISTKA UVOLNĚNÍ KARTÁČŮ	VR	POTENCIOMETR RYCHLOSTI
KA	BRZDA

VÁLCOVANÝ DRÁT		VÁLCOVANÝ DRÁT
RD1	ČERVENÝ/6AWG	BN/BK	HNĚDÝ/ČERNÝ / 20AWG
RD2	ČERVENÝ/10AWG	BU1	MODRÝ/18AWG
RD3	ČERVENÝ/18AWG	BU2	MODRÝ/20AWG
RD4	ČERVENÝ/20AWG	BU/BK	MODRÝ/ČERNÝ/20 AWG
RD/BK	ČERVENÝ/BLACK/20AWG	GN	ZELENÝ/20AWG
BK1	ČERNÝ/6AWG	GN/BK	ZELENÝ/ČERNÝ /20AWG
BK2	ČERNÝ/10AWG	GY	ŠEDÝ/20AWG
BK3	ČERNÝ/12AWG	PU	FIALOVÝ/20AWG
BK4	ČERNÝ/14AWG	OR	ORANŽOVÝ/20AWG
BK5	ČERNÝ/18AWG	YE	ŽLUTÝ/20AWG
BN1	HNĚDÝ/14AWG	WH1	BÍLÝ/12 AWG
BN2	HNĚDÝ/20AWG	WH2	BÍLÝ/20AWG

PROVOZNÍ PŘÍRUČKA

VAROVÁNÍ!

Věnujte pozornost těmto symbolům v tomto manuálu:

• NEBEZPEČÍ!
• VAROVÁNÍ!
• UPOZORNĚNÍ!
• DOPORUČENÍ

Tyto symboly na přístroji za žádných okolností nezakrývejte. V případě jejich poškození je ihned vyměňte.

Elektrické součásti přístroje se mohou vážně poškodit, pokud jsou baterie nesprávně instalovány či připojeny.

Instalaci baterií musí provádět pouze kvalifikované osoby. Nastavte nabíječku baterií (volitelné) a desku plošných

spojů podle typu baterií (MOKRÉ či GELOVÉ/AGM).

Před vložením baterií se ujistěte, že baterie nejsou poškozené.

Odpojte konektor baterie a zástrčku nabíječky baterie.

S bateriemi zacházejte opatrně.

POZNÁMKA

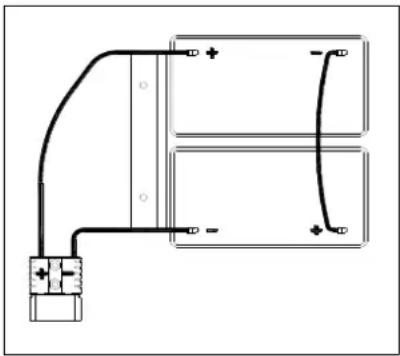

Přístroj vyžaduje dvě baterie 12 V, připojené podle Obrázek 3.

Přístroj může být provozován v jednom z následujících režimů:

A) MOKRÉ či GELOVÉ/AGM baterie jsou již nainstalované a připravené k použití

1. Zkontrolujte baterie a připojte konektor baterie k přístroji.
2. Vložte klíč zapalování (40) a otočte jej do polohy "on". Pokud se rozsvítí zelená kontrolka (37), baterie jsou plně nabité; pokud se rozsvítí žlutá či červená kontrolka (33 nebo 32), baterie je třeba nabít.

B) Bez baterií

1. Pokud váš přístroj není vybaven bateriemi, kupte si vhodné baterie (viz odstavec Technické údaje). Pro výběr a instalaci baterií se obraťte na kvalifikované prodejce baterií.
2. Po vložení baterií nastavte přístroj a nabíječku baterií podle typu baterií, poté se řídte pokyny uvedenými v dalším odstavci.

VLOŽENÍ BATERIÍ A NASTAVENÍ TYPU BATERIÍ (MOKRÉ NEBO GELOVÉ/AGM)

Nastavte elektronickou obvodovou desku prístroje a nabíječku baterií podle typu baterií (MOKRÉ nebo GELOVÉ/AGM) podle následujících kroků:

POZNÁMKA

Při instalaci nových baterií postupujte podle Obrázek 4 pro nastavení DIP spínače, jinak může vlivier nesprávného nastavení dojít k poškození baterií.

Nastavení přístroje

1. Vložte klíček zapalování (40) a otočte jím do polohy "ON", v prvních vteřinách prvního spuštění přístroje dávejte pozor na následující:

2. Pokud bliká zelená kontrolka (37), přístroj je nastaven na GELOVÉ/AGM baterie.

3. Pokud bliká žlutá kontrolka (33), přístroj je nastaven na baterie Discover EV AGM.

4. Pokud bliká červená kontrolka (32), přístroj je nastaven na MOKRÉ baterie.

5. Řid'te se níže uvedenými kroky pro změnu nastavení přístroje.

6. Tovární nastavení přístroje je nastaveno na baterie Discover EV AGM. Pokud nastavení odpovídá zvoleným bateriím, přejděte přímo k následujícímu kroku.

UŽIVATELSKÝ MANUAL

ČESKÝ

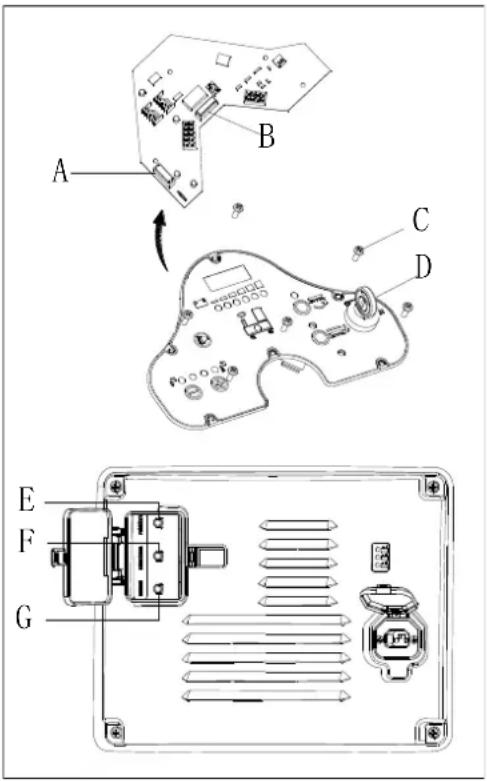

1. Wyjměte šroub (B, Obrázek 4) na ovládacím panelu, poté otočte desku plošných spojů (A) na panelu a vyhledejte DIP spinač (D), postupujte podle Obrázek 4 pro nastavení DIP.
2. Provedte kroky v opačném pořadi pro demontáž ovládaciho panelu a po dokončení nastavení vložte šrouby zpět.

1		MOKRÉ BATERIE(POZNÁMKA: Přepněte přepinač 1 a 2DIP spínače do polohy "OFF")
2		BATERIE DISCOVER EV AGM(POZNÁMKA: Přepněte přepinač 1 DIPspínače do polohy "ON", přepinač 2 dopolohy "OFF")
3		OBECNÉ GELOVÉ/AGM BATERIE(POZNÁMKA: Přepněte přepinač 1 a 2DIP spínače do polohy "ON")

1. Otevřete kryt nádrže na obnovu vody (4) a ujistěte se, že je nádrž (3) prázdná; v opačném případě ji pomoci vypoultěci hadičky vyprázdněte (15).
2. Zavlete kryt nádrže na obnovu vody (4).
3. Opatmě překlopte nádrž na obnovu vody 3).
4. Pfístroj je dodáván s kabely vhodnými pro instalaci 2×12 V baterií. Pečlivě vložte baterie do prostoru pro baterie, poté je správně nainstalujte.
5. Nainstalujte kabel baterie podle Obrázek 3, poté opatrně utáhněte matici na každém kontaktu baterie.
6. Nasadte ochranný kryt na každý kontakt, poté připojte konektor baterie.
7. Opatmě spustte nádrž na obnovu vody (3).

2014年1月1日

B A

Mikrospínač typu baterií

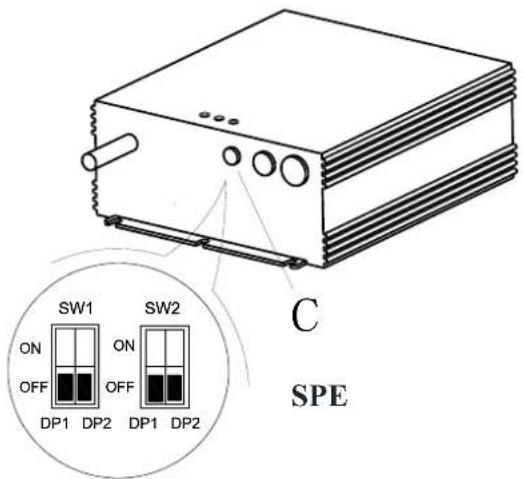

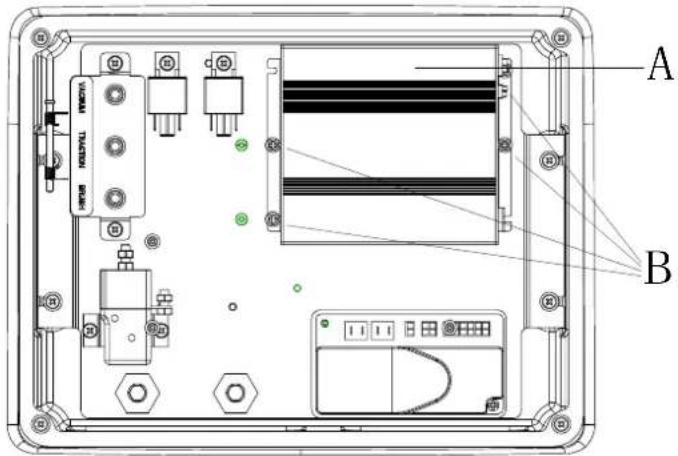

Funkce nabíječky je řízena 4 mikrospínači (2 páry) uvnitř zadního krytu. Druhých 2 spínačů se nikdy nedotýkejte, dokud nabíječku nevyměníte, jejich polohu je nutno potvrdit, nastavit napětí baterie (24V) a maximální proud (10A) a vždy musí být v poloze vypnuto.

První 2 spínače jsou přístupné přes plastovou zátku bez nutnosti otevírat nabíječku. Tyto spínače nastavují druh křivky nabíjení používaný pro každý typ baterie. Druh křivky znamená způsob a rozsah, v níž se proud a napětí aplikují do baterie během jejích významných fází cyklu nabíjení.

A B

1. Sejměte plastovou zátku zakrývající přístupový otvor mikrospínače (C).
2. Nastavte první 2 mikrospínače (SW1) podle následující datové tabulky.
3. Vyměňte plastovou zátku.

SW1 ON OFF DP1 DP2 DP1 DP2 SW2 ON OFF DP1 DP2 C SPE

V případě naléhavé situace během provozu přístroje stiskněte nouzový spínač (A, Obrázek 5), poté se všechny funkce přístroje zastaví, na ovládacím panelu se nic nezobrazí (B, Obrázek 5).

INSTALACE A ODINSTALACE DRŽÁKU KARTÁČE/PODLOŽKY

POZNÁMKA

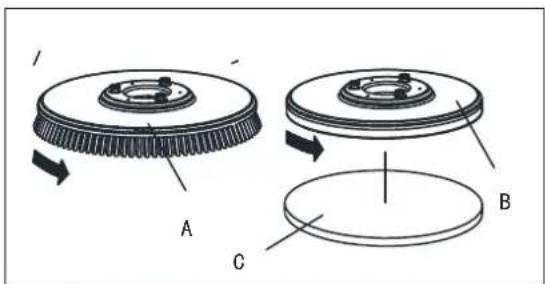

Nainstalujte vhodný kartáč (A, Obrázek 6) či podložku (B a C, Obrázek 6) podle typu podlahy, která se má čistit.

UPOZORNĚNÍ!

Před instalací či odinstalací kartáče či podložky se ujistěte, že všechny spínače na přístroje jsou vypnuté (v poloze "off") a sací tryska je zvednutá od podlahy. Obsluha musí být vybavena vhodnými ochrannými prostředky, jako jsou rukavice, za účelem snížení rizika poranění. Postupujte následovně:

A B C

Obrázek 6

1. Vložte klíč zapalování (40) a otočte jím do polohy "ON".

2. Zvedněte jednotku s kartáči (11) sešlápnutím pedálu (6).

3. Otočte regulátorem rychlosti (42) proti směru hodinových ručiček.

4. Umístěte kartáč (A, Obrázek 5) či podložku (B, Obrázek 5) tak, aby byly zarovnány na střed.

5. Snížte jednotku s kartáči (11) sešlápnutím pedálu (6). Posadťe se na sedadlo, stiskněte tlačítko kartáčů (39) a lehce sešlápněte pedál (23), kartáč/podložku lze namontovat automaticky. Opakujte tyto kroky, dokud nejsou kartáč/podložka namontovány.

6. Pokud je krok 5 pro instalaci kartáče/podložky obtížně proveditelný, kartáč/podložku sejměte ručně.

7. Zvedněte jednotku s kartáči (11) sešlápnutím pedálu (6), stiskněte tlačítko kartáčů (41) pro automatickou odinstalaci.

UPOZORNĚNÍ

Před sešlápnutím plynového pedálu (6) otočte regulátorem rychlosti (42) na minimální rychlost, aby přístroj po zapnutí nejel příliš rychle. Před provozem přístroje se ujistěte, že kartáč/podložka jsou nainstalovány správně.

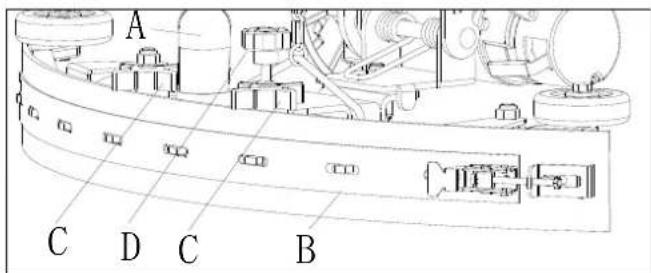

NASTAVENÍ VYVÁŽENÍ SACÍ TRYSKY

1. Nainstalujte sací trysku (13) a utáhněte ovladač sací trysky (20), poté připojte sací hadici (19) k sací trysce.

2. Upravte sací trysku pomocí regulačního kolečka sací trysky (A, Obrázek 7).

a) Je-li mezi střední částí zadního listu stěrky (B) a podlahou mezera, otočte regulační kolečko (A) proti směru hodinových ručiček (F), dokud se celá část zadní list stěrky nebude dotýkat podlahy a přední list se bude jemně dotýkat podlahy.

b) Je-li mezi oběma konci zadního listu stěrky (C a D), otočte regulační kolečko (A) ve směru hodinových ručiček (E), dokud se nebudou všechny části zadního listu dotýkat podlahy a přední list se bude jemně dotýkat podlahy.

1. Otevřete kryt přívodu vody (E, Obrázek 8).

2. Skrz otvor přívodu vody s filtrem naplňte vodou nebo příslušným čisticím přípravkem. Teplota čisticího přípravku nesmí přesáhnout +104 F (+40°C).

3. Nádrž nepřeplňujte, řídte se indikátorem hladiny vody (G) pro objem vody.

VAROVÁNÍ!

Používejte pouze nízce pěnicí a nehořlavé čisticí prostředky určené pro automatické mycí stroje.

Kontrola hnacího motoru

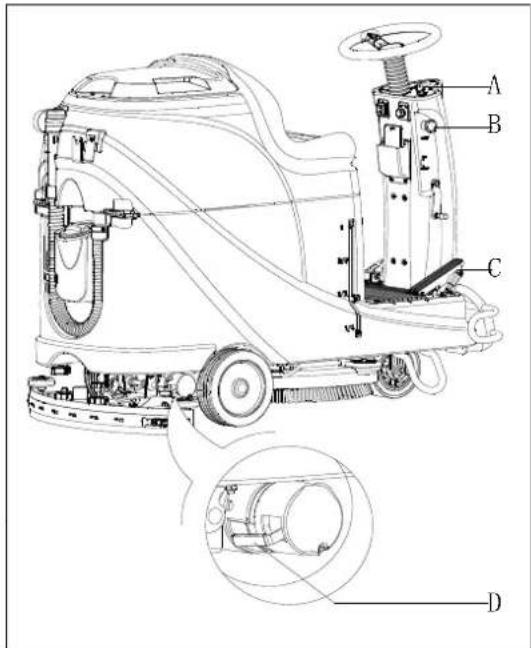

1. Otočte klíčem zapalování (A, Obrázek 9) do polohy "ON"

2. Lehce sešlápněte pedál plynu (C), poté ho uvolněte, abyste zkontrolovali, zda lze s přístrojem jet vpřed a zda ho lze zastavit.

3. Pro zajištění bezpečnosti se ujistěte, že přístroj lze ihned zastavit stisknutím nouzového tlačítka (B). Pro resetování nouzového tlačítka jím otočte.

UPOZORNĚNÍ

Kapacita jízdy přístroje do svahu nesmí přesáhnout 10 %.

UPOZORNĚNÍ

Brzda hnacího motoru je uvolněná, pokud motor pracuje normálně, pokud motor přestane pracovat, zablokuje se.

- Uvolněná brzda - rukojeť brzdy (D, Obrázek 9) je umístěna nahoře

- Zablokovaná brzda - rukojeť brzdy je umístěna níže V některých zvláštních případech, jako je balení/vybalení, závada na přístroji atd., je třeba s přístrojem pohybovat bez hnacího motoru v provozu. Pro uvolnění brzdy prosím nastavte brzdu manuálně.

Abyste předešli riziku poranění, ujistěte se, že po pohybu s přístrojem je brzda zpět v zajištěném stavu.

SPUŠTĚNÍ A ZASTAVENÍ PŘÍSTROJE

Spuštění přístroje

1. Připravte přístroj podle pokynů v předchozím odstavci.

2. Posad'te se na sedadlo (L, Obrázek 10), vložte klíč zapalování (A) a otočte jím do polohy "ON". Pokud se rozsvítí zelená kontrolka (C), baterie jsou plně nabité a připravené k použití. Pokud se rozsvítí žlutá (E) či červená kontrolka (D), baterie je nutné před provozem nabít. [viz kapitoly ÚDRŽBA pro nabití baterií]

3. Spustte sací trysku k podlaze.

POZNÁMKA

Před pojezdem dozadu se ujistěte, že jednotka s kartáči je zvednutá, jinak se přístroj zastaví a na LED obrazovce se zobrazí "Error" (chyba).

1. Spustte jednotku s kartáči k podlaze.

POZNÁMKA

Před zvednutím jednotky s kartáči vypněte tlačítko kartáčů a před pojezdem přístroje vpřed/dozadu zvedněte jednotku s kartáči.

1. Stiskněte tlačítko kartáčů (B)

2. Sešlápněte pedál plynu (R), pomocí volantu (N) a spínače pro pojezd vpřed/dozadu (H) jedte s přístrojem vpřed či dozadu, pomocí regulátoru rychlosti můžete ovládat rychlost (I).

3. Pomocí regulátoru čisticího prostředku (G) upravte tok čisticího prostředku v závislosti na požadavku čištění.

4. Prostřednictvím USB nabíjecího portu (M) můžete nabít svůj telefon či podložku, pokud je klíč zapalování (A) přepnut do polohy "ON".

5. Stiskněte tlačítko klaksonu (F), pokud je třeba varovat osoby v okolí.

6. V případě potřeby stiskněte nouzové tlačitko pro nouzové zastavení přístroje.

POZNÁMKA

Motor kartáčů, motor sání, hnací motor a ovládací obvod jsou chráněny ochranou proti přetížení (P). Při závadě ochrany proti přetížení ji hned neresetujte dřív, než zjistíte příčinu a ujistěte se, že motor je vychlazený.

1. Uvolněte pedál plynu (R, Obrázek 10), přístroj se zastaví.

2. Stiskněte tlačítko kartáčů (B) pro zastavení motoru kartáčů.

3. Zvedněte jednotku s kartáči (T) sešlápnutím pedálu (Q).

4. Zvednutím/spuštěním páky sací trysky (O) zvedněte sací trysku (U) a o pár vteřin později se systém sání vypne.

5. Otočte klíčem zapalování do polohy"OFF"

6. Ujistěte se, že se přístroj nemůže samovolně pohybovat.

OBSLUHA PŘÍSTROJE (ČIŠTĚNÍ A VYSOUŠENÍ)

1. Spustte prístroj podle pokynů v predchozích odstavcích.
2. Začněte s čištěním podle pokynů v odstavci "Spuštění přístroje".
3. V případě potřeby přístroj zastavte a upravte sací trysku podle pokynů v odstavci "Nastavení vyvážení sací trysky".

UPOZORNĚNÍ!

Aby nedošlo k poškození podlahy, po zastavení prístroje na jednom místě vypněte držák kartáče/podložky.

POZNÁMKA

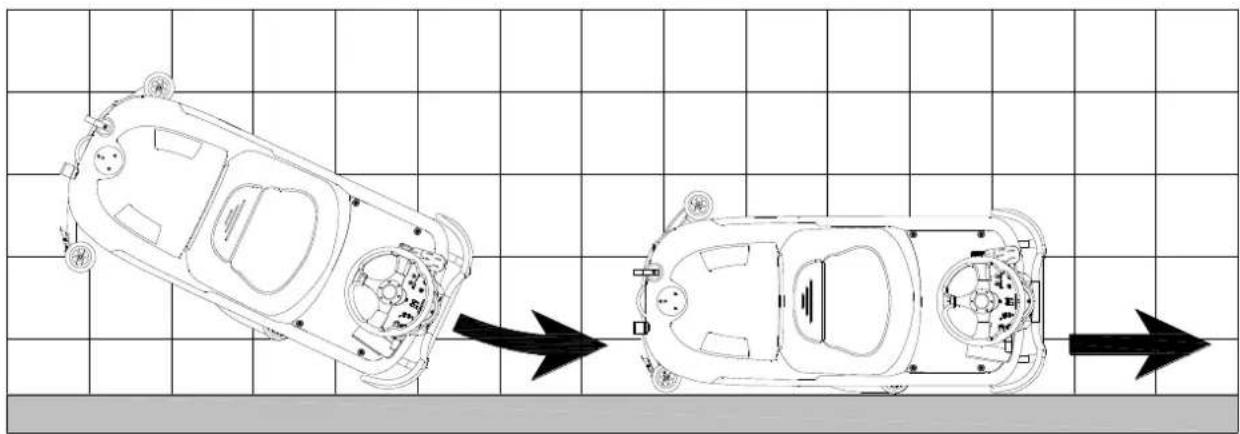

Pro správné čištění/vysoušení podlahy po obou stranách zdi doporučujeme jet u zdi pravou stranou přístroje (stranou s nárazníkem), jak je znázorněno na Obrázek 11 níže.

Nabíjení baterie během provozu

Pokud svítí zelená kontrolka (A, Obrázek 12), baterie jsou dostatečně nabité pro běžný provoz přístroje; pokud zelené kontrolky zhasnou, rozsvítí se žlutá kontrolka (C, Obrázek 12), baterie jsou příliš slabé, prosím nabijte je; pokud bliká červená kontrolka (B, Obrázek 12), baterie je vybitá, motor sání a motor kartáčů se po pár vteřinách automaticky vypnou, prosím ihned přístroj přesuňte na nabíjení baterií.

UPOZORNĚNÍ!

Aby nedošlo k poškození baterií a zkrácení jejich životnosti, přístroj nepoužívejte, pokud jsou baterie opotřebované.

A B C D

Obrázek 12

VYPRÁZDNĚNÍ NÁDRŽE

Systém automatického vypnutí plováku (B, Obrázek 13) zablokuje sací systém, když je nádrž na obnovu vody (C) plná. Deaktivace sacího systému je signalizována náhlým zvýšením frekvence hlučnosti motoru sacího systému a tím, že podlaha není suchá.

POZOR!

Pokud se sací systém náhodou vypne (například když se aktivuje plovák v důsledku náhlého pohybu přístroj), činnost obnovíte následovně: vypněte sací systém stisknutím spínače (D, Obrázek 12), poté otevřete kryt (A, Obrázek 11) a zkontrolujte, zda plovák uvnitř mřížky (B) spadl na vodní hladinu. Poté zavřete kryt (A) a zapněte sací systém stisknutím spínače (D, Obrázek 12).

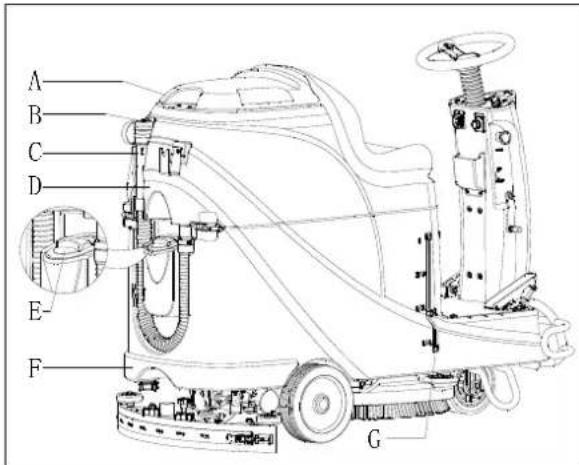

Pokud je nádrž na obnovu vody (C, Obrázek 13) plná, vyprázdněte ji podle následujícího postupu.

Vyprázdnění nádrže na obnovu vody

1. Zastavte prístroj.
2. Sešlápnutím pedálu (G) zvedněte jednotku držáku kartáče/podložky (H, Obrázek 12).
3. Pomocí páky zvedněte sací trysku (H).
4. Přesuňte přístroj na určené místo pro vyprázdnění obsahu.
5. Pomocí hadičky (D) nádrž na obnovu vody vyprázdněte. Poté nádrž vypláchněte čistou vodou.

UPOZORNĚNÍ!

Při vypouštění špinavé vody musí být vypouštěcí hadice složená (A, Obrázek 14) a v nízké poloze (B, Obrázek 14), než otevřete krytku vypouštěcí hadice. Výpust vypouštěcí hadice nezvedejte, aby nedošlo k polití obsluhy špinavou vodou.

Vyprázdnění nádrže s čisticím prostředkem/čisté vody

1. Provedte kroky 1 až 4 podle kapitoly "Vyprázdnění nádrže na obnovu vody".
2. Vyprázdněte nádrž s čisticím prostředkem přes vypouštěcí otvor (A, Obrázek 15). Poté nádrž vymyjte čistou vodou.

PO POUŽITÍ PŘÍSTROJE

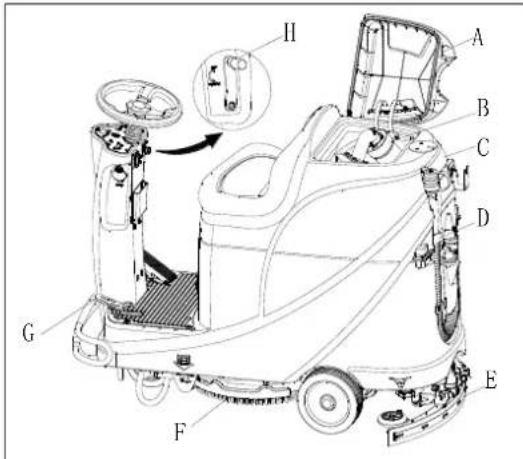

Po práci a před opuštěním přístroje:

1. Odstraňte držáky kartáče/podložky.
2. Vyprázdněte nádrže (B a C, Obrázek 15), jak je popsáno v předchozím odstavci.
3. Provedte denní úkony údržby (viz kapitola Údržba).
4. Uložte přístroj na čisté a suché místo, s držákem kartáče/podložky a se zvednutou sací tryskou nebo ji odstraňte.

Pokud přístroj nebudete používat po dobu delší než 30 dní, postupujte následovně:

1. Provedte pokyny uvedené v odstavci "PO POUŽITÍ PŘÍSTROJE".
2. Odpojte konektor baterie (D, Obrázek 15).

Po prvních devíti hodinách použití přístroje prosím zkontrolujte, zda přístroj nejeví známky poškození či abnormálního provozu. Zkontrolujte, zda nejsou uzávěry či doplňky uvolněné.

ÚDRŽBA

VAROVÁNÍ!

Úkony údržby se musí provádět po vypnutí přístroje a odpojení kabelu nabíječky baterií. Dále si pečlivě přečtěte kapitoly týkající se bezpečnosti uvedené v tomto návodu.

Všechny postupy plánované nebo mimořádné údržby musí provádět kvalifikovaný personál či autorizované servisní středisko. Tento návod popisuje pouze obecné a běžné úkony údržby.

Pro ostatní úkony údržby neuvedené v následující tabulce plánované údržby si přečtěte servisní příručku, kterou lze konzultovat v jakémkoli servisním středisku naší společnosti.

TABULKA PLÁNOVANÉ ÚDRŽBY

UPOZORNĚNÍ!

Úkon označený (1) musí být proveden po prvních 9 hodinách použití přístroje.

Úkon označený (2) musí provést servisní středisko kvalifikované naší společností.

Úkon	Každý den, po každémpoužití	Každýtýden	Každých 6měsíců	Každýrok
Nabíjení baterií
Čištění sací trysky
Čištění držáku kartáče/podložky
Čištění nádrže
Kontrola těsnění nádrže
Čištění filtru plováku
Kontrola a výměna chlopní sací trysky
Čištění vodního filtru
Čištění sacího filtru
Kontrola hladiny kapaliny MOKRÉ baterie
Kontrola dotažení matic a šroubů			(1)
Kontrola či výměna motorového uhlíkového držákukartáče/podložky				(2)
Kontrola či výměna uhlíkového kartáče motoru sání				(2)
Zkontrolujte nebo vyměňte uhlíkový kartáč motoruhnacího systému (pouze u přístrojů s pohonem).				(2)
Promazání rotujících částí			(1)

NABÍJENÍ BATERIÍ

POZNÁMKA

Prosím nabijte baterie, když svítí žlutá (32) či červená LED kontrolka (33) nebo na konci každého pracovního cyklu.

UPOZORNĚNÍ

Udržováním baterie v plně nabitém stavu prodloužíte její životnost.

UPOZORNĚNÍ

Je-li baterie téměř vybitá, co nejdříve jí nabijte, jinak by mohlo dojít ke snížení její životnosti. Je lepší baterii kontrolovat alespoň jednou týdně.

UPOZORNĚNÍ!

Při nabíjení baterie budte obzvlášť opatrní, protože při nabíjení může dojít k úniku kyseliny.

Kyselina baterie je korozivní. Pokud dojde k náhodnému kontaktu s küží či očima, ihned je vypláchněte čistou vodou a vyhledejte lékařskou pomoc.

Přípravné kroky k nabíjení baterií

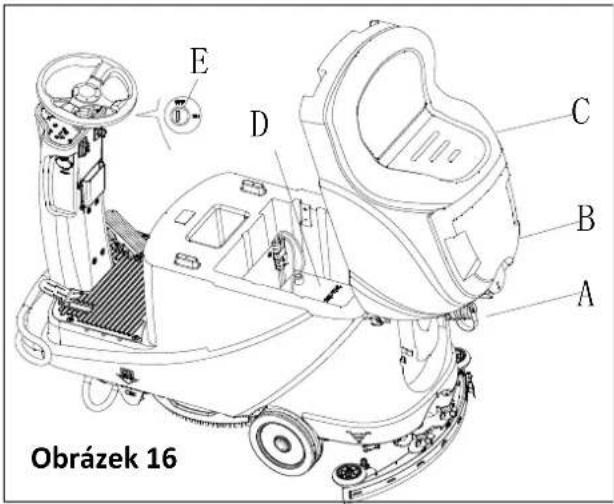

1. Otevřete víko nádrže na obnovu vody (B, Obrázek 16) a zkontrolujte, zda je nádrž na obnovu vody (C) prázdná nebo ji vyprázdněte skrz vypouštěcí hadici (A).
2. Přesuňte přístroj na místo určené pro nabíjení.
3. Klíč zapalování přepněte do polohy"OFF".
4. Tento krok platí pouze pro MOKRÉ baterie:

• Vyčistěte povrch baterií.
- Zkontrolujte hladinu elektrolytu baterií (D), otevřete víko pro doplnění elektrolytu a pak ho zavřete.
• Během nabíjení nechte víko otevřené.

1. Vyberte jeden z níže uvedených režimů nabíjení v závislosti na vybraném typu nabíječky.

Použití palubní nabíječky pro nabíjení baterií

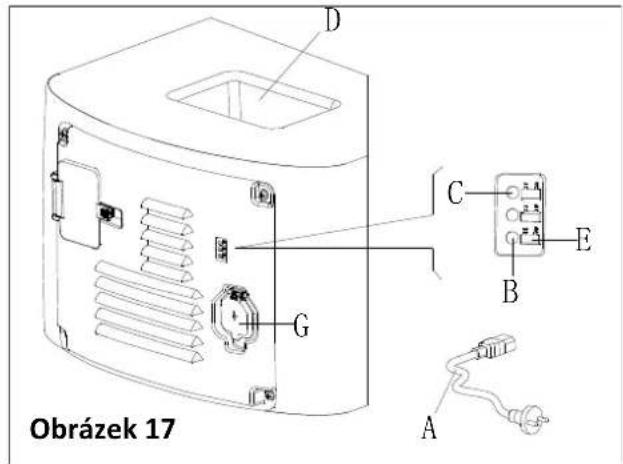

1. Připojte kabel nabíječky baterií (A, Obrázek 17) k elektrické přípojce (G) a poté se veškeré funkce přístroje kromě nabíjení automaticky vypnou. Červená LED kontrolka (B) značí průběh procesu nabíjení.
2. Baterie jsou plně nabité, pokud se rozsvítí zelená LED kontrolka (C).
3. Po dokončení nabíjení baterií odpojte kabel nabíječky baterií od elektrické přípojky a poté ho uložte do prostoru k uložení kabelu (D).

POZNÁMKA

Další informace o palubní nabíječce (E, Obrázek 17) naleznete v příslušném manuálu od servisního centra.

ČIŠTĚNÍ KARTÁČE/PODLOŽKY

UPOZORNĚNÍ!

Při čištění držáku kartáče/podložky se doporučuje nosit rukavice, protože byste se mohli pořezat o ostré části.

1. Sejměte držák kartáče/podložky z jednotky dle postupu uvedeného v předchozích oddílech.
2. Vyčistěte držák kartáče/podložky vodou a čisticím prostředkem.
3. Zkontrolujte, zda není kartáč porušen či opotřebován a v případě potřeby ho vyměňte.
4. Zkontrolujte, zda není lešticí podložka opotřebována a v případě potřeby ji vyměňte.

Obrázek 16

Obrázek 17 D C E B G A

D C B A Obrázek 18

ČIŠTĚNÍ FILTRU NÁDRŽE S ČISTICÍM PROSTŘEDKEM

1. Přesuňte přístroj na rovný povrch.
2. Ujistěte se, že je přístroj vypnutý.
3. Vyprázdněte nádrž s čisticím prostředkem (volitelný krok).

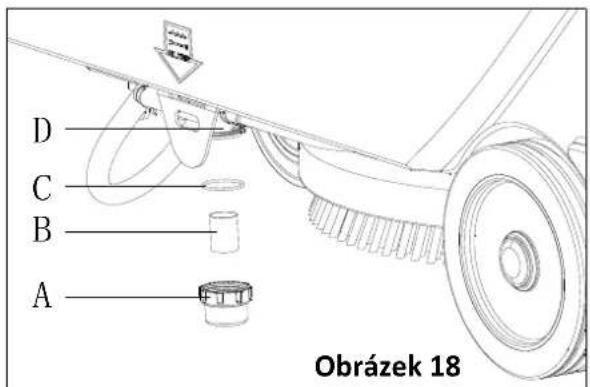

4. Sejměte kryt filtru nádrže s čisticím prostředkem (A, Obrázek 18) pro vyčištění síta filtru (B) a pak ho nasadťe zpět na držák filtru (D).

POZNÁMKA

Síto filtru (B) je třeba správně nasadit na pouzdro držáku filtru (D).

ČIŠTĚNÍ SACÍ TRYSKY

POZNÁMKA

Sací tryska musí být čistá a její chlopně musí být v dobrém stavu, aby bylo dosaženo dobrého sušení.

POZOR!

Při čištění sací trysky doporučujeme používat ochranné rukavice, protože na stěrce může být zachycen ostrý odpad.

1. Přesuňte přístroj na rovný povrch.

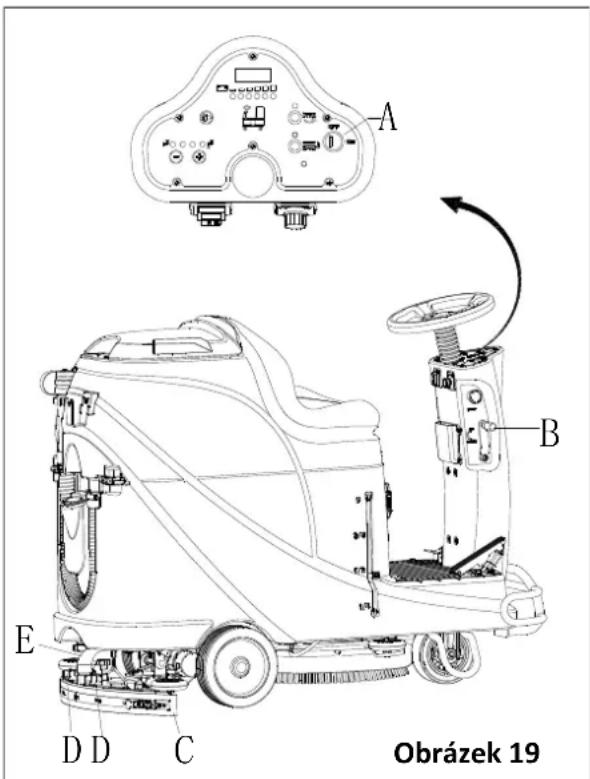

2. Otočte klíčem zapalování (A, Obrázek 19) do polohy "OFF".
3. Pomocí páky (C) spustte sací trysku (B) dolů.
4. Uvolněte knoflíky (D) a sací trysku sejměte.
5. Odpojte sací hadici (E) od sací trysky.

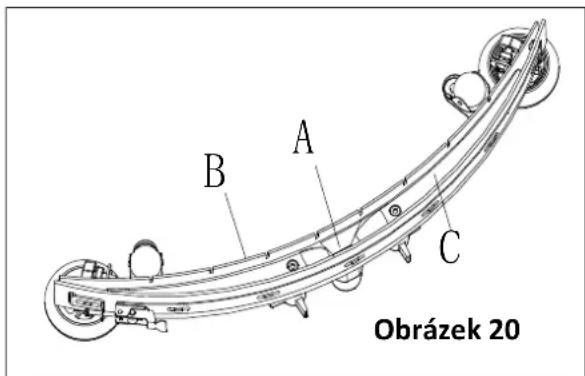

6. Vyčistěte ocelovou či hliníkovou sací trysku, především prostory (A, Obrázek 20) a otvory (B). Zkontrolujte, zda není přední chlopeň (B) a zadní chlopeň (C) poškozena, vyměňte je podle pokynů v následujícím odstavci.
7. Namontujte sací trysku v opačném pořadí postupu pro demontáž.

A B E D D C Obrázek 19

B A C Obrázek 20

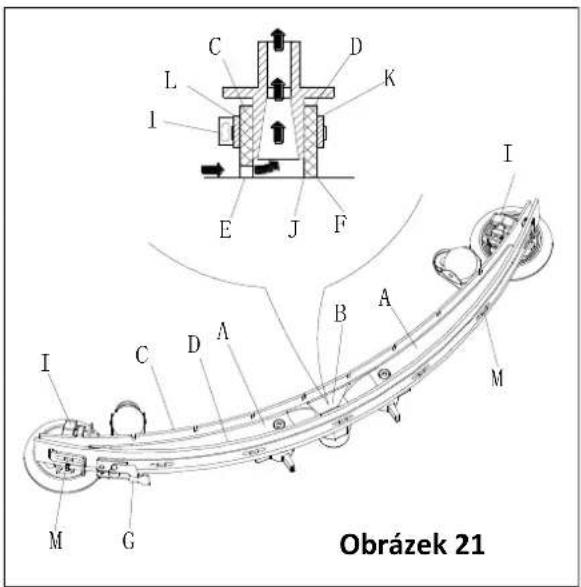

KONTROLA A VÝMĚNA CHLOPNĚ STĚRKY

1. Vyčistěte ocelovou nebo hliníkovou stěrku, jak je popsáno v předchozím odstavci.
2. Zkontrolujte, zda jsou hrany (E, Obrázek 21) přední chlopně (C) a hrany (F) zadní chlopně (D) stejně vysoké po celé délce; v případě potřeby upravte jejich výšku podle následujícího postupu:
3. Odstraňte táhlo (G), odpojte upevňovací díly (M) a upravte zadní chlopeň (D), poté nasadťe upevňovací díly (M) a nainstalujte táhlo (G).
   • Uvolněte knoflíky (I) a upravte zadní chlopeň (C), poté utáhněte knoflíky.
4. Zkontrolujte přední chlopeň (C) a zadní chlopeň (D), zda na nich nejsou trhliny a zářezy; podle potřeby je vyměňte podle následujícího postupu. Zkontrolujte, zda není přední roh (J) zadní chlopně (D) opotrebený; v případě potřeby obraťte chlopeň a vyměňte opotrebený roh za jiný. Pokud jsou ostatní hrany také opotrebované, vyměňte chlopeň podle následujícího postupu:
5. Odstraňte táhlo (G), odpojte upevňovací díly (M) a odstraňte přídržný pás (K), poté vyměňte/otočte zadní chlopeň (D). Sestavte chlopeň v opačném pořadí demontáže.
6. Odšroubujte knoflíky (I) a odstraňte přídržný pás (L), poté vyměňte přední chlopeň (C). Sestavte chlopeň v opačném pořadí demontáže. Po výměně (nebo otočení) chlopně nastavte výšku, jak je uvedeno v předchozím kroku.
7. Připojte sací hadici (A, Obrázek 22) k sací trysce.
8. Nainstalujte sací trysku (B) a našroubujte knoflíky (C).
9. V případě potřeby upravte sací trysku regulačním kolečkem pro vyrovnání (D).

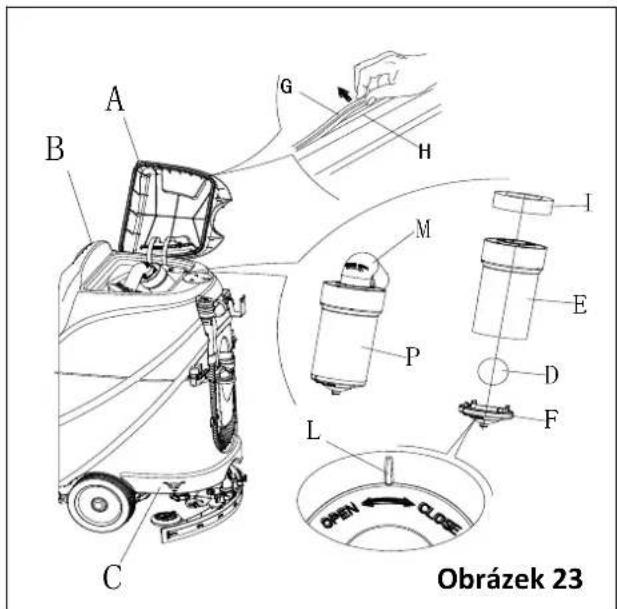

ČIŠTĚNÍ MŘÍŽKY NÁDRŽE A SÁNÍ S PLOVÁKOVÝM VENTILEM A KONTROLA TĚSNĚNÍ KRYTU

1. Přesuňte přístroj na rovný povrch.
2. Ujistěte se, že je prístroj vypnutý a byl vyjmut klíč zapalování (40).
3. Otočte víko nádrže na obnovu vody (A, Obrázek 23) o 90 stupňů tak, abyste ho mohli z nádrže sejmout a poté z nádrže odstraňte filtr plováku (P).
4. Vyčistěte víko nádrže na obnovu vody (A), nádrž na obnovu vody (B), nádrž čisté vody (C) a podpěru filtru plováku (E). Vyprázdněte nádrž na obnovu vody pomocí vypouštěcí hadice (15).

5. V případě potřeby dle symbolů "OPEN" (Otevřít) a "CLOSE" (Zavřít), jak je znázorněno na Obrázek 23, otevřete spodní víko (F) filtru plováku a poté vyčistěte plovák (D), podpěru filtru (E) a houbu filtru (I). Po vyčištění upevněte plovák (D) na podpěru filtr plováku (E) a srovnejte značku na drážce (L) spodního víka (F) filtru plováku se značkou na drážce (L) podpěry filtru plováku (E). Pevně našroubujte spodní víko filtru plováku a upevněte houbu filtru (I) na podpěru filtru plováku (E). Nakonec ho připojte k sací trubici na dopad (M).

6. Zkontrolujte utěsnění těsnicího pásku nádrže.

Obrázek 21

POZNÁMKA

Těsnici pásek nádrže (G) by měl při chodu motoru sání vytvořit v nádrži vakuum. Řádně utěsněná nádrž může efektivně absorbovat vodu z podlahy do nádrže na obnovu vody.

1. Zkontrolujte, zda je povrch těsnicího pásku (G) neporušený a zda náležitě těsní. V případě potřeby sejměte z drážky (H) nádrže těsnicí pásek a vyměňte ho. Nasadťe nový těsnicí pásek tak, jak je znázorněno na (Obrázek 23). Spoj by měl být ve střední části.
2. Zavřete víko nádrže na obnovu vody (A).

A C D C B

Obrázek 22

Obrázek 23

KONTROLA/VÝMĚNA POJISTKY

1. Otočte klíčem zapalování (D, Obrázek 24) do polohy "OFF".
2. Odpojte kabel baterie.
3. Vyjměte šrouby (C) na ovládacím panelu, poté otočte desku plošných spojů a vyhledejte pojistku (A a B).
4. Zkontrolujte/vyměňte pojistky:

A) F1 je nízkonapěťová pojistka (5A)
B) F3 je pojistka pro demontáž kartáčů (20A)

1. Po kontrole/výměně proved'te kroky pro demontáž v opačném pořadí.

2. Zkontrolujte či resetujte ochranu proti přetížení motoru.

E) F5 je ochrana proti přetížení motoru sání (30A)
F) F4 je ochrana proti přetížení hnacího motoru (30A)
G) F2 je ochrana proti přetížení motoru kartáčů (30A)

Kromě standardních dílů může být přístroj vybaven následujícím příslušenstvím/možnostmi v závislosti na konkrétním použití.

Pro další informace týkající se volitelného příslušenství se obraťte na autorizovaného prodejce.

Naleznete v části "Seznam náhradních dílů"

1. GELOVÉ/AGM baterie
2. Podložky z různých materiálů

Problém	Možné příčiny	Řešení
Motory nefungují; nesvítí žádná kontrolka (C9)	Konektor baterie je odpojen	Připojte konektor baterie
	Baterie jsou zcela vybité	Nabijte baterie
Přístroj nepracuje, svítí červená kontrolka kapacity baterie (C8)	Stav baterie je příliš nízký	Nabijte baterie
Přístroj nejede vpřed / dozadu	Závada na desce s řídícími obvody	Vyměňte desku s řídícími obvody
	Závada na ovladači hnacího motoru	Viz “INDIKACE CHYBOVÝCH HLÁŠENÍ HNACÍHO MOTORU ”
	Obsluha nesedí na sedadle	Posadťe se na sedadlo
	Sací tryska není při pojezdu dozadu zvednutá	Zvedněte sací trysku
Motor kartáčů nefunguje	Závada na desce s řídícími obvody	Vyměňte desku s řídícími obvody
	Přetížení motoru kartáčů	K čištění použijte kartáč s jemnými štětinami a resetujte ochranu proti přetížení motoru kartáčů
	Závada na stykači motoru kartáčů	Kontaktujte poprodejní služby
	Uhlíkový kartáč motoru kartáčů je opotřebovaný	Kontaktujte poprodejní služby
	Rotaci kartáčů brání překážka	Vyčistěte kartáč
Hnací motor nefunguje	Svítí kontrolka hnacího motoru	Viz “INDIKACE CHYBOVÝCH HLÁŠENÍ HNACÍHO MOTORU ”
	Přetížení hnacího motoru	Resetujte ochranu proti přetížení hnacího motoru a zkontrolujte hnací motor/obvod
Motor sání nefunguje	Přetížení motoru sání	Resetujte ochranu proti přetížení motoru sání a zkontrolujte motor sání
	Závada na relé motoru sání	Kontaktujte poprodejní služby
	Závada na řídicím panelu	Vyměňte řídicí panel
Špatný sací výkon, podlahu nelze usušit	Nádrž na obnovu vody je plná	Vyprázdněte nádrž na obnovu vody
	Špatné připojení vypouštěcí hadice a sací trysky	Připojte vypouštěcí hadici a sací trysku správně
	Plovákový filtr je ucpaný	Vyčistěte plovákový filtr a zkontrolujte polohu plováku
	Sací tryska je špinavá či opotřebovaná	Zkontrolujte a vyčistěte sací trysku
	Výkon nádrže na obnovu vody není řádně uzavřeno, je poškozené těsnění nebo je ucpaná trubička	Zavřete víko správně, vyměňte těsnění nebo vyčistěte trubičku.
	Nádrž na obnovu vody je špinavá	Vyčistěte nádrž na obnovu vody
Nedostatečný přísun čisticího prostředku k jednotce s kartáči	Filtr nádrže s čisticím prostředkem je špinavý	Vyčistěte filtr
	Svítí kontrolka prázdné nádrže s čisticím prostředkem	Doplňte čisticí prostředek do nádrže
	Nádrž s čisticím prostředkem je příliš špinavá	Vyčistěte nádrž s čisticím prostředkem
Sací tryska zanechává na podlaze šmouhy	Pod chlopní stěrky jsou nečistoty	Odstraňte nečistoty
	Chlopeň stěrky je opotřebovaná či poškozená	Vyměňte chlopně stěrky
	Sací tryska není dobře vyvážena	Upravte vyvážení sací trysky
Závada na brzdě hnacího motoru	Brzda je zajištěná	Uvolněte brzdu

INDIKACE CHYBOVÝCH HLÁŠENÍ HNACÍHO MOTORU
= Pro smazání je nutné použít přepínač kláves cyklů.

LED KÓDY		ZÁVADA	MOŽNÁ PŘÍČINA
1.1	☐☐	TEPLOTNÍ ZÁVADA	1. Teplota >80°C nebo < -10°C.2. Nadměrná zátěž přístroje.3. Provoz v extrémních podmínkách.4. Elektromagnetickou brzdu nelze uvolnit.
1.2	☐☐☐	ZÁVADA VENTILU	1. Vstupní kabel ventilu je poškozen či zkratován.2. Potenciometr ventilu je vadný.3. Vybrán špatný typ ventilu.
1.3	☐☐☐☐	ZÁVADA POT. RYCHLOSTI	1. Kabel potenciometru omezení rychlosti je poškozen či zkratován.2. Rozbitý potenciometr omezení rychlosti.
1.4	☐☐☐☐☐	ZÁVADA PODPĚTÍ	1. Napětí baterie <17 voltů.2. Špatné připojení na baterii či ovladači.
1.5	☐☐☐☐☐☐	ZÁVADA PŘEPĚTÍ	1. Napětí baterie >31 voltů.2. Přístroj je provozován s připojenou nabíječkou.3. Přerušované připojení baterie.
2.1	☐☐☐	ZÁVADA VYPNUTÍ HLAVNÍ JEDNOTKY	1. Hlavní ovladač stykače se neotevřel.
2.3	☐☐☐☐☐	ZÁVADA HLAVNÍ JEDNOTKY *	1. Hlavní stykač je svařený nebo zůstal otevřený.2. Závada na ovladači hlavního stykače.
2.4	☐☐☐☐☐☐	ZÁVADA ZAPNUTÍ HLAVNÍ JEDNOTKY	1. Hlavní ovladač stykače se nezavřel.
3.1	☐☐☐☐	ZÁVADA ELEKTROINSTALACE *	1. Chybně nastavený ventil.2. Špatný potenciometr ventilu či mechanismus ventilu.
3.2	☐☐☐☐☐	ZÁVADA ZAPNUTÉ BRZDY	1. Elektromagnetický ovladač brzdy je zkratován.2. Elektromagnetická brzdová cívka je otevřená.
3.3	☐☐☐☐☐☐	ZÁVADA PŘEDNABITÍ *	1. Ovladač brzdy je zkratován.2. Obvod přednabití je poškozen..3. Závada na MOSFETu.
3.4	☐☐☐☐☐☐☐	ZÁVADA VYPNUTÉ BRZDY	1. Elektromagnetický ovladač brzdy je otevřený.2. Elektromagnetická brzdová cívka je zkratovaná.
3.5	☐☐☐☐☐☐☐☐	ZÁVADA HPD	1. Nevhodná sekvence ventilu a KSI, tlačítka či zamezujících vstupů.2. Nesprávně nastavený potenciometr ventilu.
4.1	☐☐☐☐☐	ZÁVADA SNÍMAČE *	1. Zkrat v motoru či elektroinstalaci motoru.2. Závada na ovladači.
4.2	☐☐☐☐☐☐	ZÁVADA HARDWARU *	1. Napětí motoru neodpovídá požadavku na ventil.2. Zkrat v motoru či v elektroinstalaci motoru.3. Závada na ovladači.
4.3	☐☐☐☐☐☐☐	ZÁVADA KONTROLNÍHO SOUČTU EEPROM †	1. Závada či selhání EEPROMu.
4.5	☐☐☐☐☐☐☐☐☐	ZÁVADA ODPOJENÉ BATERIE *	1. Baterie není připojená.2. Špatné připojení ke svorkám baterie.

= Pro smazání je nutný programátor, postup je následující: vyberte nabídku Program, změňte hodnotu dat jakéhokoli parametru, přepínač kláves cyklů.

POZNÁMKA

Přístroj vybavený palubní nabíječkou nebude fungovat, pokud dojte k poruše palubní nabíječky. Prosím kontaktujte naše kvalifikované servisní středisko.

LIKVIDACE

K likvidaci použijte kvalifikované zařízení pro likvidaci odpadu.

Před likvidací přístroje prosím vyjměte a oddělte níže uvedené materiály, které musí být řádně recyklovány dle příslušných zákonů a předpisů.

• Baterie
• Držák kartáče/podložky
• Plastové hadice a plastové součásti
• Elektrické a elektronické součásti (*)

(*) Ohledně informací o likvidaci jakýchkoli elektrických a elektronických součástek prosím kontaktujte naše servisní středisko.

SPIS TREŚCI

WPROWADZENIE 309

PRZEZNACZENIE INSTRUKCJI....309

PRZECHOWANIE INSTRUKCJI 309

DEKLARACJA ZGODNOŚCI 309

AKCESORIA I KONSERWACJA 309

ZMIANY I MODERNIZACJE....309

ZASTOSOWANIE 309

DANE IDENTYFIKACYJNE MASZYNY 309

TRANSPORT I ODPAKOWANIE 309

BEZPIECZEŃSTWO 310

SYMBOLE W INSTRUKCJI UŻYTKOWANIA 310

OGÓLNA INSTRUKCJA BHP 310

OPIS URZĄDZENIA....312

BUDOWA URZĄDZENIA 312

PANEL STEROWANIA 313

INFORMACJE Z WYŚWIETLACZA LED 313

OKIENKO KONTROLEK LADOWARKI AKUMULATORÓW 313

PARAMETRY TECHNICZNE....314

SCHEMAT ELEKTRYCZNY 315

SPOSÓB UŻYCIA 317

INSTALACJA I USTAWIENIE AKUMULATORA W NOWYM URZĄDZENIU 317

ZAKŁADANIE I USTAWIANIE TYPU AKUMULATORÓW (MOKRE LUB ŻELOWE/AGM) 317

WYŁĄCZANIE AWARYJNE 319

INSTALACJA I DEMONTAŻ SZCZOTKI/PADA 319

POZIOMOWANIE ŚCIĄGACZKI 320

NAPEŁNIANIE ZBIORNIKA NA ROZTWÓR 320

Naplnenie nádrže na roztok....410

SPUSTENIE A ZASTAVENIE STROJA 411

CHOD STROJA (UMÝVANIE A SUŠENIE) 412

VYPRÁZDNENIE NÁDRŽE 413

PO POUŽÍVANÍ STROJA 413

Po doručení zariadenia sa uistite, že je baliaci materiál neporušený a zariadenie nepoškodené. V prípade akejkol'vek škody informujte kuriéra a pred prevzatím tovaru si vyhrad'te právo na kompenzáciu za škodu.

1. Volant
2. Vankúš sedadla
3. Nádrž na špinavú vodu
4. Vrchnák nádrže na špinavú vodu
5. USB nabíjací port
6. Pedál
7. Predné koleso
8. L'avý podporný držiak
9. Filter roztoku
10. Kefa
11. Doska kefy
12. Zadné koleso
13. Stieracia lišta
14. Kryt vývodu roztoku
15. Odtoková hadica odpadovej vody

16. Kryt vstupu pre vodu

17. Nádrž na roztok

18. Nastavovací gombík lišty
19. Sacia hadica
20. Matica lišty
21. Ovládací panel
22. Núdzový vypínač
23. Zdvíhacia/spúštacia páka stieracej lišty
24. Zrýchlovací pedál
25. Predný nárazník
26. Indikátor hladiny roztoku
27. Pravý podporný držiak
28. Batéria
29. Pohonný motor
30. Držiak zaistovacieho klina
31. Závora lišty

POPIS STROJA

1. LED obrazovka
2. Varovné svetielko vybitej batérie (červené)
3. Indikátor dopoly nabitej batérie (žltá)
4. Tlačidlo klaksóna
5. Tlačidlo nastavenia množstva roztoku
6. Prepínač vpred-vzad
7. Indikátor vybitej batérie (zelená)
8. Indikátor označujúci, že nádrž na roztok je prázdna
9. Tlačidlo kefy
10. Klúčový vypínač

11. Tlačidlo uvolnenia kefy

12. Výstražné svetlo pohonu motora

13. Gombík na nastavenie rýchlosti
14. Ochrana pred preťažením sacieho motora
15. Ochrana pred preťažením pohonu motora
16. Ochrana pred preťažením motora kefy
17. Indikátor plne nabitej batérie (zelená)
18. Indikátor dopoly vybitej batérie (žltá)
19. Indikátor nabíjania batérie (červená)
20. Kryt zásuvky nabíjačky
21. Zásuvka nabíjačky

INFORMÁCIE DISPLEJA LED OBRAZOVKY

ERR-01 – Lišta nie je nadvihnutá, ked' sa stroj otočí vzad

ZOBRAZENIE INDIKÁTOROV NABÍJAČKY (Obrázok 2)

1. Na začiatku nabíjania, červená LED dióda (49) nabíjačky normálne svieti. Je to prvé štádium nabíjania.
2. Po určitom čase nabíjania sa červená kontrolka (49) vypne, zapne sa žltá kontrolka (48), toto je druhé štádium nabíjania.
3. Ked'je nabijanie dokončené, žltá kontrolka (48) sa vypne, zelená kontrolka (47) sa zapne a indikuje, že batéria je úplne nabitá.

POZNÁMKA

Za žiadnych okolností nikdy nezakrývajte tieto symboly na zariadení, okamžite ich nahrad'te, ak sa poškodia.

VLOŽENIE A NASTAVENIE NOVEJ BATÉRIE ZARIADENIA

VAROVANIE!

1. Otvorte vrchnák nádrže na špinavú vodu (4) a skontrolujte, či je nádrž (3) prázdna; ak nie, vyprázdnite ju pomocou odtokovej hadice (15).
2. Zatvorte vrchnák nádrže na Špinavú vodu (4).
3. Opatme nádrž na špinavú vodu (3) prevráfte.
4. Stroj je vybavený káblami vhodnými na nainštavoanie 2 x 12 V batérii. Opatrne vložte batérie do priehradky, potom ich riadne nainštalujte.
5. Vedte a pripevnite kábel batérie tak, ako je to na (Obrázok 3), potom poriadne zatiahnite maticu na každej svorke batérie.
6. Na každů svorku umiestnite ochranný vrchnáčik, potom pripojte konektor batérie.
7. Opatrne spustite nádrž na špinavú vodu [3].

B A

DIP - prepínače typov batérií

Po presunutí stroja, aby ste sa vyvarovali akýmkol'vek rizikám, sa uistite, že ste nastavili brzdu spät do uzamknutého stavu.

SPUSTENIE A ZASTAVENIE STROJA

Spustenie stroja

Pred manévrovaním stroja vzad sa uistite, že lišta je nadvihnutá, inak stroj zastane a na LED obrazovke sa zobrazí chybové hlásenie „Error“.

1. Spustite kefu na podlahu.

POZNÁMKA

Uistite sa, že pred nadvihnutím kefy vypnete spínač kefy, a pred tým, ako stroj manévrujete vpred/vzad, nadvihnete kefu.

1. Uvoľnite plynový pedál (R, Obrázok 10), stroj sa zastaví.

2. Stlačením tlačidla kefy (B) vypnete motor kefy.

3. Nadvihnite kefu (T) stlačením pedála (Q).

4. Nadvihnite lištu (U) pomocou dvíhacej/spúštacej páky lišty (O) a o niekol'ko sekúnd neskôr sa uzavrie sací systém.

5. Otočte klúčový vypínač do polohy "OFF".

6. Uistite sa, že stroj je vypnutý.

CHOD STROJA (UMÝVANIE A SUŠENIE)

Nabíjanie batérie počas práce

Vyprázdnenie nádrže na špinavú vodu

1. Zastavte stroj.
2. Nadvihnite plošinu kefy/držiaka padu (H, Obrázok 12) stlačením pedála (G).
3. Nadvihnite lištu pomocou páky (H).
4. Prejdite so strojom na miesto určené na vyliatie vody.
5. Vyprázdnite nádrž na špinavú vodu pomocou hadice (D). Potom vypláchnite nádrž čistou vodou.

POZOR!

Vyprázdnenie nádrže na roztok/čistú vodu

1. Vykonajte kroky 1 až 4 v kapitole „Vyprázdnenie nádrže na špinavú vodu”.

2. Vyprázdnite nádrž na roztok cez odtokový kryt (A, Obrázok 15). A potom vypláchnite nádrž čistou vodou.

PO POUŽÍVANÍ STROJA

1. Otočte klúčový vypínač (D, Obrázok 24) na "OFF".
2. Odpojte pripájací kábel batérie.

3. Odskrutkujte skrutky (C) na ovládacom paneli a potom otočte dole hlavou PCBA, aby ste našli poistku (A a B).

4. Skontrolujte/vymeňte poistky:

A) F1 je poistka obvodu s nízkou spotrebou (5A)
B) F3 je poistka kefy (20A)

INFORMÁCIE O CHYBOVÝCH HLÁSENIACH POHONNÉHO MOTORA
^* = Pre zrušenie musíte otočit klúčovým vypínačom.
