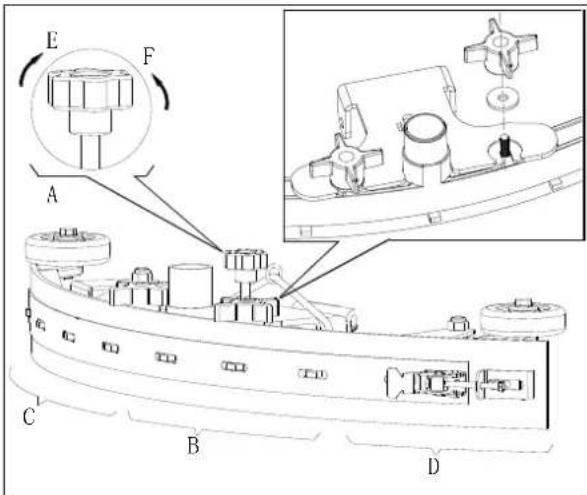

REGOLAZIONE DEL BILANCIAMENTO DEL TERGIPAVIMENTO 122

RIEMPIMENTO DEL SERBATOIO DI SOLUZIONE....122

AVVIARE E FERMARE LA MACCHINA 123

FUNZIONAMENTO DELLA MACCHINA (LAVAGGIO E ASCIUGATURA)....124

SVUOTAMENTO DEL SERBATOIO....125

DOPO AVER USATO LA MACCHINA....125

LUNGA INATTIVITÀ DELLA MACCHINA 125

PRIMO UTILIZZO DELLA MACCHINA 126

MANUTENZIONE 126

TABELLA DI MANUTENZIONE PROGRAMMATA....126

RICARICA DELLE BATTERIE 126

PULIZIA SPAZZOLE/DISCO TRASCINATORE 127

PULIZIA DEL FILTRO DI SOLUZIONE....128

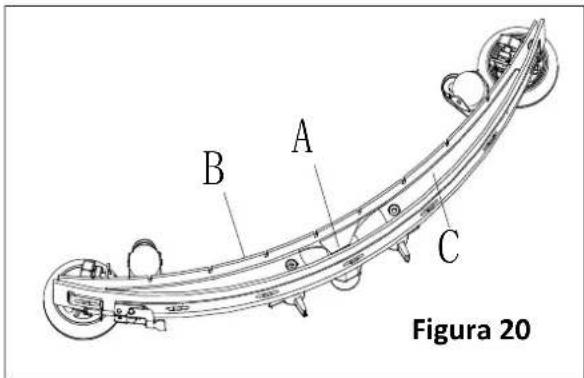

PULIRE IL TERGIPAVIMENTO....128

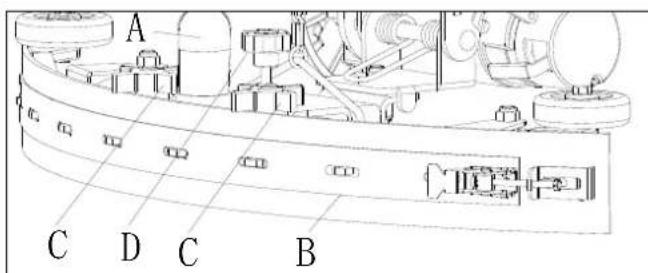

VERIFICA E SOSTITUZIONE DELLA LAMA DEL TERGIPAVIMENTO 128

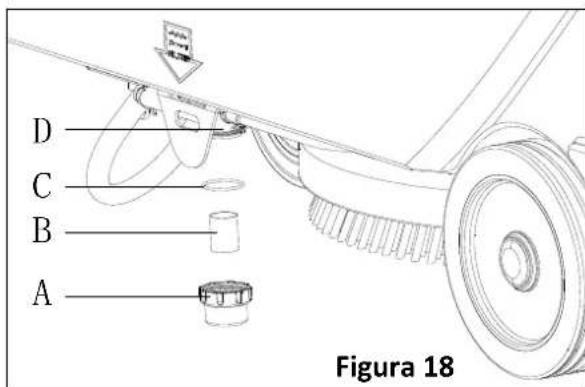

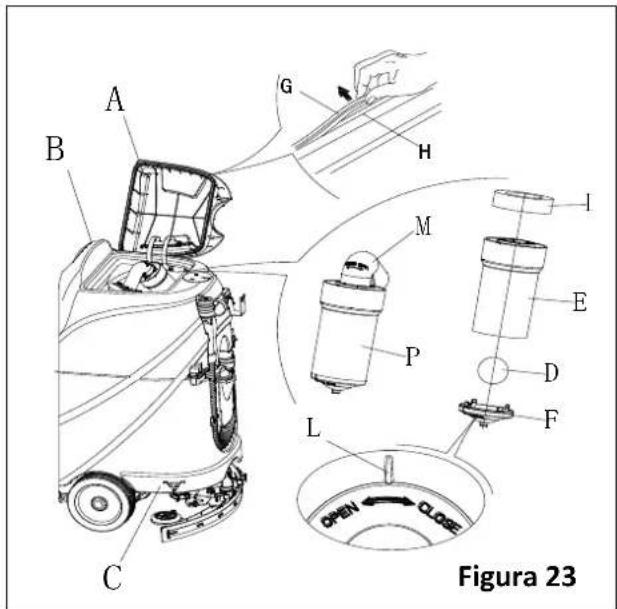

PULIZIA SERBATOIO E GRIGLIA DI ASPIRAZIONE CON GALLEGGIANTE E VERIFICA GUARNIZIONE DEL COPERCHIO ..... 129

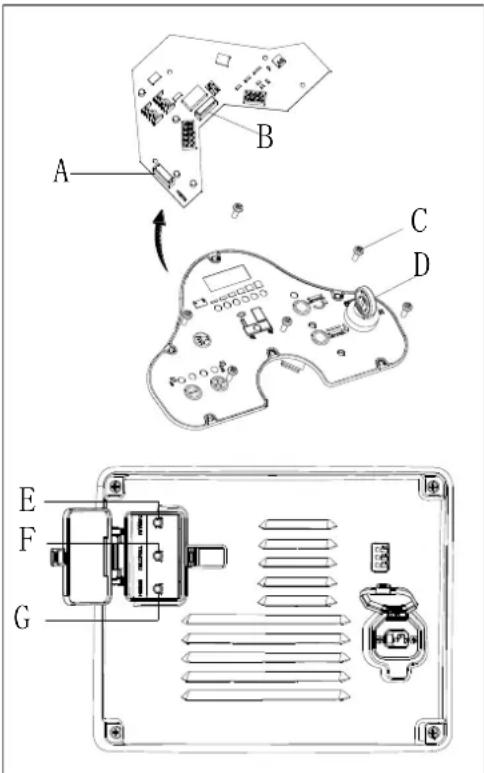

VERIFICA/SOSTITUZIONE FUSIBILE 130

ACCESSORI/OPTIONAL....130

RISOLUZIONE DEI PROBLEMI 130

SMALTIMENTO....132

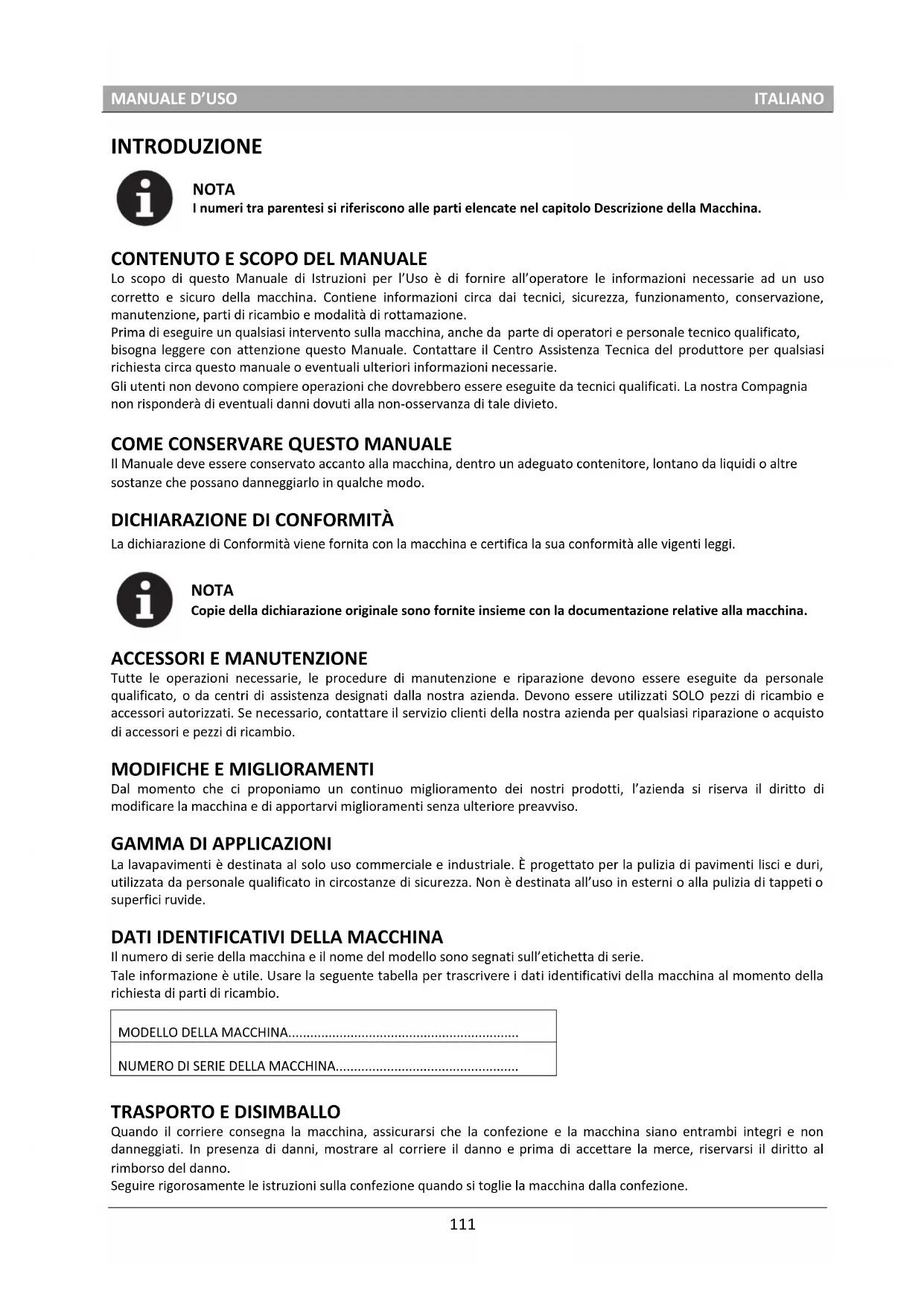

INTRODUZIONE

NOTA

I numeri tra parentesi si riferiscono alle parti elencate nel capitolo Descrizione della Macchina.

CONTENUTO E SCOPO DEL MANUALE

Lo scopo di questo Manuale di Istruzioni per l'Uso è di fornire all'operatore le informazioni necessarie ad un uso corretto e sicuro della macchina. Contiene informazioni circa dai tecnici, sicurezza, funzionamento, conservazione, manutenzione, parti di ricambio e modalità di rottamazione.

Prima di eseguire un qualsiasi intervento sulla macchina, anche da parte di operatori e personale tecnico qualificato, bisogna leggere con attenzione questo Manuale. Contattare il Centro Assistenza Tecnica del produttore per qualsiasi richiesta circa questo manuale o eventuali ulteriori informazioni necessarie.

Gli utenti non devono compiere operazioni che dovrebbero essere eseguite da tecnici qualificati. La nostra Compagnia non risponderà di eventuali danni dovuti alla non-osservanza di tale divieto.

COME CONSERVARE QUESTO MANUALE

Il Manuale deve essere conservato accanto alla macchina, dentro un adeguato contenitore, lontano da liquidi o altre sostanze che possano danneggiarlo in qualche modo.

DICHIARAZIONE DI CONFORMITÀ

La dichiarazione di Conformità viene fornita con la macchina e certifica la sua conformità alle vigenti leggi.

NOTA

Copie della dichiarazione originale sono fornite insieme con la documentazione relative alla macchina.

ACCESSORI E MANUTENZIONE

Tutte le operazioni necessarie, le procedure di manutenzione e riparazione devono essere eseguite da personale qualificato, o da centri di assistenza designati dalla nostra azienda. Devono essere utilizzati SOLO pezzi di ricambio e accessori autorizzati. Se necessario, contattare il servizio clienti della nostra azienda per qualsiasi riparazione o acquisto di accessori e pezzi di ricambio.

MODIFICHE E MIGLIORAMENTI

Dal momento che ci proponiamo un continuo miglioramento dei nostri prodotti, l'azienda si riserva il diritto di modificare la macchina e di apportarvi miglioramenti senza ulteriore preavviso.

GAMMA DI APPLICAZIONI

La lavapavimenti è destinata al solo uso commerciale e industriale. È progettato per la pulizia di pavimenti lisci e duri, utilizzata da personale qualificato in circostanze di sicurezza. Non è destinata all'uso in esterni o alla pulizia di tappeti o superfici ruvide.

DATI IDENTIFICATIVI DELLA MACCHINA

Il numero di serie della macchina e il nome del modello sono segnati sull'etichetta di serie.

Tale informazione è utile. Usare la seguente tabella per trascrivere i dati identificativi della macchina al momento della richiesta di parti di ricambio.

MODELLO DELLA MACCHINA......

NUMERO DI SERIE DELLA MACCHINA......

TRASPORTO E DISIMBALLO

Quando il corriere consegna la macchina, assicurarsi che la confezione e la macchina siano entrambi integri e non danneggiati. In presenza di danni, mostrare al corriere il danno e prima di accettare la merce, riservarsi il diritto al rimborso del danno.

Seguire rigorosamente le istruzioni sulla confezione quando si toglie la macchina dalla confezione.

Verificare la confezione per assicurarsi che le seguenti voci siano incluse:

1. La documentazione tecnica comprende il manuale d'uso, e il manuale del carica-batterie a bordo nel caso in cui l'apparecchio ne sia equipaggiato.
2. Il cavo del carica-batterie nel caso in cui l'apparecchio ne sia equipaggiato.

SICUREZZA

I seguenti simboli indicano situazioni potenzialmente pericolose. Leggere sempre queste informazioni con attenzione e prendere tutte le necessarie precauzioni per salvaguardare cose e persone.

SIMBOLI CHE APPAIONO SUL MANUALE DI ISTRUZIONI PER L'USO

PERICOLO!

Indica una situazione pericolosa con rischio di morte per l'operatore.

AVVERTENZA!

Indica un potenziale rischio di lesioni a persone.

ATTENZIONE!

Indica una precauzione o una nota relativa a funzioni importanti o utili. Fare attenzione ai paragrafi contrassegnati da questo simbolo.

NOTA

Indica una nota riferita a funzioni utili o importanti.

CONSULTAZIONE

Indica la necessità di consultare le istruzioni contenute nel Manuale d'Uso prima di eseguire una qualsiasi procedura.

ISTRUZIONI GENERALI DI SICUREZZA

Specifiche avvertenze e precauzioni per informarvi dei potenziali danni a persone e alla macchina sono elencate di seguito.

PERICOLO!

• Questa macchina deve essere utilizzata da personale autorizzato e opportunamente istruito circa le indicazioni contenute nel manuale.
• Prima di eseguire qualsiasi operazione di pulizia, manutenzione, riparazione, o sostituzione, leggere attentamente le istruzioni, assicurarsi che la macchina sia SPENTA e che la connessione alla batteria sia staccata.
• Non utilizzare la macchina in prossimità di polveri, liquidi o vapori tossici, pericolosi, infiammabili e/o esplosivi. Questa macchina non è adatta a raccogliere polveri pericolose.
  • Non indossare gioielli mentre si utilizza la macchina accanto a componenti elettrici.
  • Non lavorare sotto la macchina sollevata senza supportarla con sostegni di sicurezza.
• Se si usano batterie ad acido (WET), queste potrebbero emettere gas infiammabili in condizioni di uso normale, pertanto occorre tenere scintille, fiamme e materiali fumanti e oggetti che irradiano calore, luce o che bruciano lontano dalle batterie.
• Durante la ricarica le batterie ad acido (WET) potrebbero emettere gas idrogeno che potrebbe risultare esplosivo. Occorre pertanto assicurarsi che l'ambiente di ricarica sia ben ventilato e lontano da fiamme libere.

AVVERTENZE!

• Verificare con attenzione la macchina prima di ogni utilizzo. Assicurarsi che tutti I componenti siano correttamente fissati prima dell'uso. Altrimenti si potrebbero causare danni a persone e cose.
• Prima di usare il caricabatteria, assicurarsi che I valori di frequenza e di voltaggio indicati sull'etichetta del numero di serie della macchina coincidano con quelli dell'alimentazione.
• Non spostare mai la macchina tirando il cavo del caricatore della batteria. Non far passare il cavo attraverso porte chiuse, o sopra bordi e spigoli taglienti. Non far passare la macchina sopra il cavo di ricarica della batteria. Tenere il cavo di ricarica della batteria lontano da superfici riscaldate.

Non caricare le batterie se il cavo di ricarica o la spina sono danneggiati.

• Per ridurre il rischio di incendio, scosse elettriche o lesioni, assicurarsi che la macchina sia spenta prima di andarsene.
• Usare o riporre la macchina in un ambiente interno in condizioni asciutte; la macchina non è progettata per uso in esterni.
• La temperatura sia di lavoro che di conservazione della macchina deve essere compresa tra 0 °C e +40 °C, l'umidità dell'aria deve essere compresa tra il 30% - 95%.
• Non usare la macchina su pendii con una pendenza superiore alle specifiche indicate.
• Nell'utilizzare detergenti per pavimenti, seguire le istruzioni sull'etichetta della bottiglia del detergente e indossare apposite guanti di protezione.
• Usare spazzole e pad forniti con la macchina o indicate nel manuale. L'utilizzo di altre spazzole o di pad diversi potrebbe ridurre la sicurezza.
• In caso di malfunzionamento della macchina, assicurarsi che ciò non sia dovuto a mancanza di manutenzione. Se necessario, richiedere assistenza a personale autorizzato presso il Servizio di Assistenza Clienti.
• Prendere tutte le precauzioni necessarie per evitare che capelli, gioielli o parti di vestiario restino impigliati nelle parti mobili della macchina.
  • Non usare la macchina in aree particolarmente polverose.

Non lavare la macchina con getti d'acqua diretti o pressurizzati o con sostanze corrosive.

• Non urtare scaffali o mensole, specie dove ci sia il rischio di caduta di oggetti.
• Non appoggiare contenitori di liquidi sulla macchina, bensì usare lo specifico porta-contenitori.
- Per evitare di danneggiare il pavimento, non permettere che le spazzole/il disco trascinatore siano in funzione a macchina immobile.
- In caso di incendio, utilizzare un estintore a polvere. Non usare estintori liquidi.
• Non rimuovere o modificare gli adesivi sulla macchina.
- Non alterare I dispositivi di sicurezza della macchina e seguire le indicazioni di manutenzione ordinaria scrupolosamente.
- Fare attenzione durante il trasporto della macchina quando la temperatura è al di sotto del punto di congelamento. L'acqua nel serbatoio di raccolta e nei tubi potrebbe congelare e causare seri problemi alla macchina.
- Se alcuni componenti necessitano di essere sostituiti, ordinare ricambi ORIGINALI presso Fornitori o Rivenditori Autorizzati.
- Riportare la macchina presso il Centro di Assistenza se non funziona come al solito o se è in condizioni per cui abbia subito danni, sia rimasta all'aperto o sia caduta in acqua.
- Per garantire un funzionamento appropriato e sicuro della macchina, la manutenzione programmata indicata nell'apposito capitolo di questo Manuale deve essere puntualmente eseguita da personale o da un Centro di Assistenza Clienti autorizzati.
- La macchina deve essere smaltita correttamente, per la presenza di materiali tossici-dannosi (batterie, ecc.) che sono soggetti ad apposita normativa e che richiedono lo smaltimento in Centri specializzati (vd. capitolo sullo Smaltimento).
- Questa macchina è solo uno strumento di pulizia e non deve esser utilizzata ad alcun altro scopo.
- Tenere sempre le fessure libere da polvere, capelli e ogni altro materiale estraneo che potrebbe ridurre il flusso d'aria. Non usare la macchina se le aperture di ventilazione sono ostruite.
- Usare la macchina solo dove sia disponibile un'opportuna illuminazione.
- La macchina non è progettata per essere utilizzata da persone con ridotte funzioni fisiche, sensoriali o mentali, o che manchino di esperienza e conoscenza, a meno che non vengano garantite supervisione o istruzioni da parte di una persona responsabile della loro sicurezza.
- Porre estrema attenzione quando la si usa vicino ai bambini.
- I bambini dovrebbero essere supervisionati per assicurarsi che non giochi con la macchina.

Mentre si usa la macchina, assicurarsi di non causare danni a persone o oggetti.

DESCRIZIONE DELLA MACCHINA

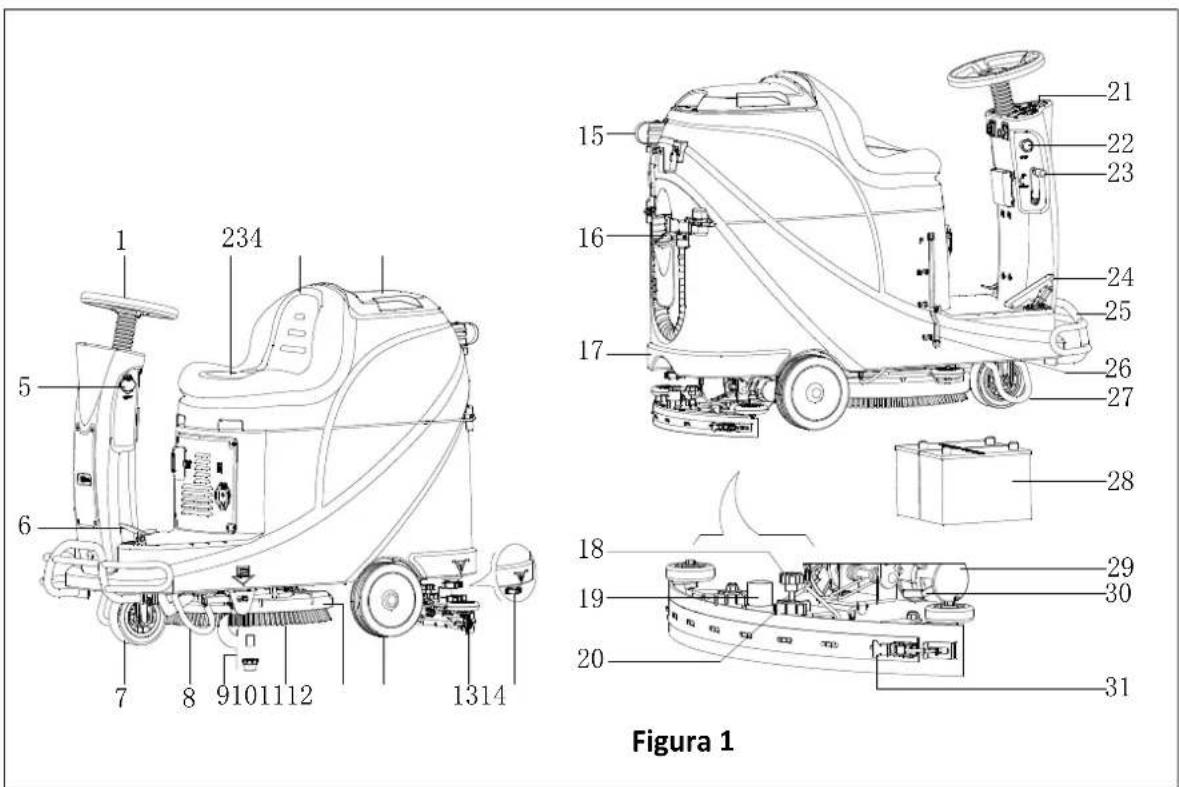

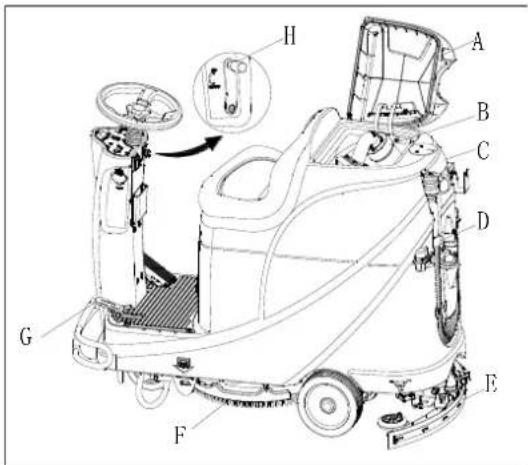

STRUTTURA DELLA MACCHINA (come mostrato in Figura 1)

1. Sterzo
2. Cuscino del sedile
3. Serbatoio di raccolta
4. Coperchio del serbatoio di raccolta
5. Porta di ricarica USB
6. Pedale
7. Ruota anteriore
8. Braccio di supporto sinistro
9. Filtro della soluzione
10. Spazzola
11. 1. Testata spazzole
12. Ruota posteriore
13. Supporto tergi-pavimento
14. Coperchio di scarico della soluzione
15. 1. Tubo di scarico acqua sporca

16. Coperchio di carico dell'acqua

17. Serbatoio della soluzione

18. Manopola di regolazione del tergi-pavimento
19. Tubo di aspirazione
20. Manopola del tergipavimento
21. Pannello di controllo
22. Interruttore di emergenza
23. Leva di sollevamento/abbassamento tergi-pavimento
24. Pedale di accelerazione
25. Paraurti frontale
26. Indicatore del livello della soluzione
27. Braccio di supporto destro
28. Batteria
29. Unità motore
30. Staffa di blocco freno
31. Fermo del tergi-pavimento

DESCRIZIONE DELLA MACCHINA

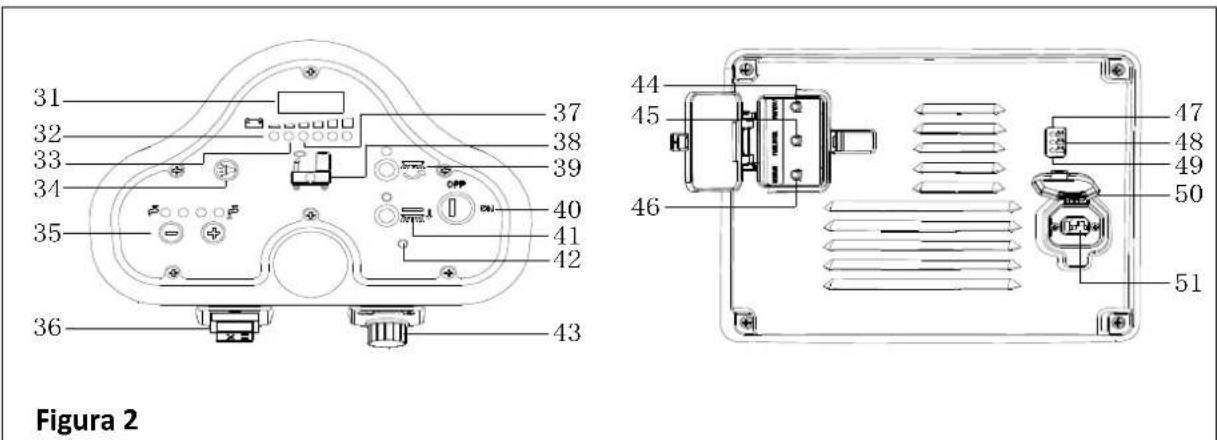

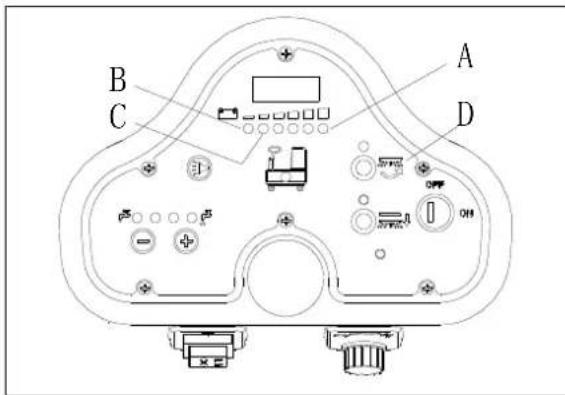

PANNELLO DI CONTROLLO (come mostrato in Figura 2)

1. Schermo LED
2. Spia luminosa di batteria scarica (Rossa)
3. Spia luminosa di batteria quasi scarica (Gialla)
4. Clacson
5. Tasto di regolazione del flusso della soluzione
6. Interruttore Marcia Avanti/Indietro
7. Indicatore di batteria scarica (verde)
8. Spia luminosa di serbatoio della soluzione vuoto
9. Tasto avviamento delle spazzole
10. Interruttore chiave

11. Tasto di rilascio spazzole

12. Spia luminosa di problemi al motore

13. Manopola di regolazione della velocità
14. Protezione sovraccarico motore di aspirazione
15. Protezione sovraccarico del motore di azionamento
16. Protezione di sovraccarico del motore spazzole
17. Spia luminosa di batteria carica (Verde)
18. Spia luminosa di batteria semi-carica (Gialla)
19. Spia luminosa di batteria in carica (Rossa)
20. Coperchio della presa del caricabatteria
21. Spina del caricabatteria

INFORMAZIONI SU SCHERMO LED

STOP— La macchina non può muoversi, le spazzole si fermano ma il motore di aspirazione può funzionare (00012.3) – Le ore totali di funzionamento della macchina sono 12.3

L0-(18) – Voltaggio della batteria inferiore a 18V

U-(25.5) – Voltaggio della batteria pari a 25.5V

ERR-01 – Tergi-pavimento non sollevato quando la macchina va a marcia indietro

DISPLAY DELL'INDICATORE DI RICARICA BATTERIA (come mostrato in Figura 2)

1. All'inizio della ricarica, il LED rosso (49) del caricabatterie è normalmente acceso. È il primo stadio della ricarica.
2. Dopo qualche tempo di ricarica, la luce LED rossa (49) sul carica-batterie si spegne, la luce LED gialla (48) si accende, questo è il secondo stadio della ricarica.
3. A ricarica completata, il LED giallo (48) si spegne, il LED verde (47) si accende per indicare che la batteria è carica.

NOTA

Nel processo di ricarica, se la luce gialla (48) è accesa, ciò potrebbe essere dovuto a: Batteria e caricabatteria non corrispondono, la batteria non è collegata bene, o l'emissione è in corto-circuito. Il lampeggiare della luce rossa del carica-batteria può essere dovuto da un corto-circuito interno del carica-batteria.

PARAMETRI TECNICI

MODELLO	AS530R
Dimensioni imballo (Lx W x H)	mm	1470*730*1310
Altezza macchina	mm	1120
Lunghezza macchina	mm	1360
Larghezza macchina (senza tergipavimento)	mm	580
Peso della macchina con serbatoi vuoti (senza batterie)	Kg	140
Peso lordo macchina (GVW)	Kg	270
Peso di spedizione	Kg	245
Capacità serbatoio di Soluzione	Litro	72
Capacità serbatoio di Recupero	Litro	73
Potenza del motore di Aspirazione	Watt	400
Capacità di Aspirazione	mm H_2O	1223
Pendenza superabile (Max)	%	10
Diametro ruota anteriore	mm	175
Diametro ruota posteriore	mm	230
Livello di rumorosità	dB(A)	69
Flusso Soluzione / Acqua	L/min	0.84-2.0
Pista di pulizia	mm	530
Larghezza Tergipavimento	mm	730
Diametro spazzole/disco trascinatore	mm	530
Potenza motore spazzole	Watt	450
Velocità spazzole	Rpm	160
Pressione spazzole/disco trascinatore (Max)	Kg	23
Potenza motore di alimentazione	Watt	300W
Velocità di Lavoro	Km/h	5.5km/h
Voltaggio	V	24V
Batteria (opzionale)	Ah	2x100AH (20 ore)
Caricabatteria (opzionale)	V/A	24V 10A
Dimensioni scomparto batterie (L x W x H)	mm	350*380*300
Specifiche del caricatore USB	V/A	5V, 0.8A

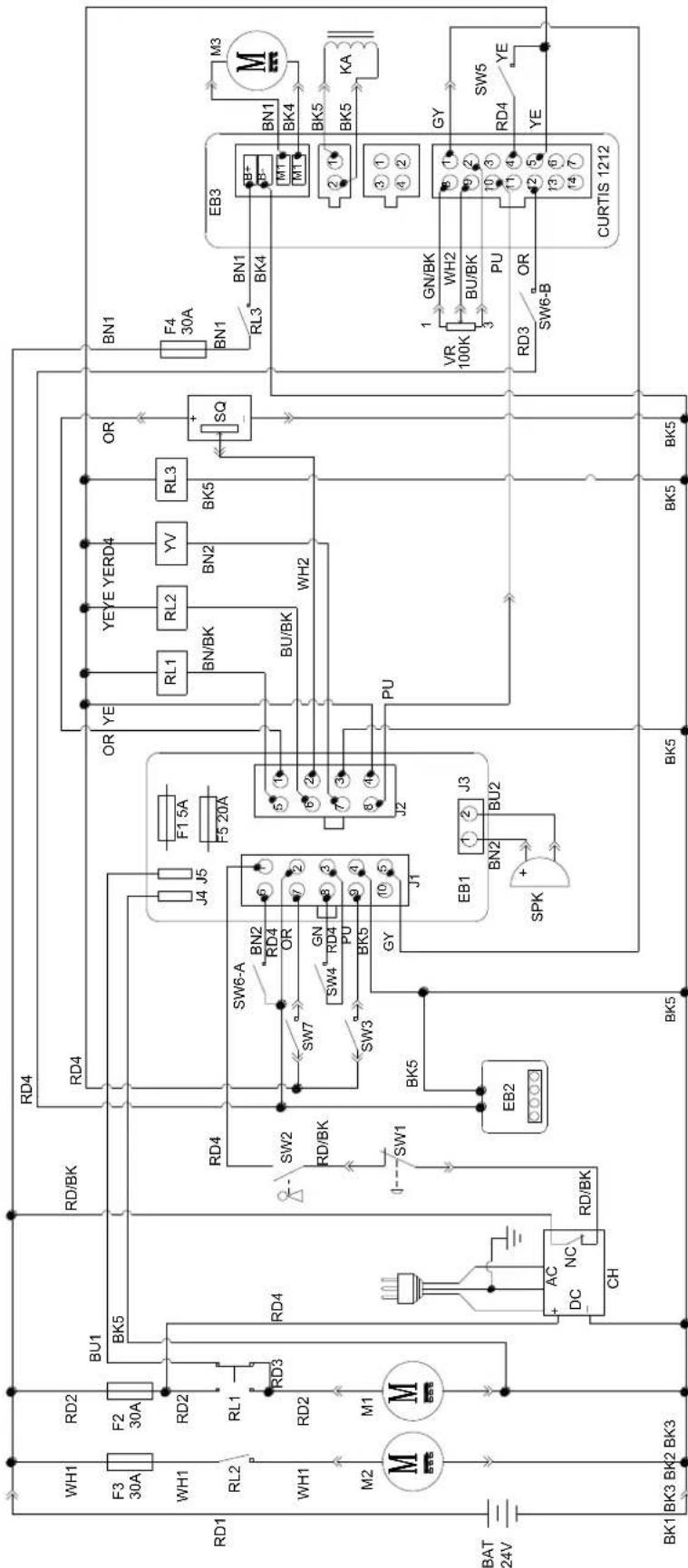

SCHEMA DEL CIRCUITO

WH1 RD2 RD4 F3 F2 RD1 BU1 RD/BK RD4 30A 30A WH1 RD2 RD4 RL2 RL1 RD3 WH1 RD2 RD4 M2 M1 BAT 24V BK1 BK3 BK2 BK3 AC NC DC CH RD/BK SW2 RD/BK SW7 SW3 SW4 RD4 PU BK5 GY J1 JB2 EB2 SPK JB3 J3 JB4 J5 F1 5A F5 20A SW6-A BN2 RD4 OR GN SW4 RD4 BU/BK BU/BK WH2 J4 J5 OR YE YEYE YERD4 OR BL1 BL2 YV BL3 SQ FU/BIK BU/BK BU/BK WH2 J2 PU JB1 JB3 J3 BN1 F4 30A RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 RN1 NR3 BR3 B+ M1 M1 M3 BK4 BK5 KA VR 100K GN/BK WH2 PU GY SW5 RD4 YE SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW6-B SW5 RD4 YE BY 9 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99

WIRE ROD		WIRE ROD
RD1	RED/6AWG	BN/BK	BROWN/BLACK / 20AWG
RD2	RED/10AWG	BU1 BLUE/18AWG
RD3	RED/18AWG	BU2	BLUE/20AWG
RD4	RED/20AWG	BU/BK	BLUE/BLACK / 20AWG
RD/BK	RED/BLACK / 20AWG	GN GREEN/20AWG
BK1	BLACK/6AWG	GN/BK	GREEN/BLACK /20AWG
BK2	BLACK/10AWG	GY	GRAY/20AWG
BK3	BLACK/12AWG	PU	PURPLE/20AWG
BK4	BLACK/14AWG	OR ORANGE/20AWG
BK5	BLACK/18AWG	YE	YELLOW/20AWG
BN1	BROWN/14AWG	WH1	WHITE/12AWG
BN2	BROWN/20AWG	WH2	WHITE/20AWG

COMPONENTS		COMPONENTS
BAT	24V BATTERIES	M1	BRUSH MOTOR
CH	BATTERY CHARGER	M2	VACUUM MOTOR
EB1	CONTROL PANEL BOARD	M3	DRIVE MOTOR
EB2	USB CHARGING ELECTRONIC BOARD	SW1	EMERGENCY-STOP SWITCH
EB3	DRIVE ELECTRONIC BOARD	SW2	KEY SWITCH
RL1	BRUSH MOEOR ELECTROM SWITCH	SW3	CLEAN WATER LEVEL SWITCH
RL2	VACUUM MOEOR ELECTROM SWITCH	SW4	VACUUM MOTOR SWITCH
RL3	DRIVE SYSTEM ELECTROM SWITCH	SW5	OPTIONAL MODE SWITCH
YV WATER ELECTROVALVE			OPTIONAL REVERSE SWITCH SW6-A
F1	CONTROL PANEL BOARD FUSE		OPTIONAL REVERSE SWITCH SW6-B
F2	BRUSH MOTOR CIRCUIT BREAKER	SW7	SEAT SWITCH
F3	VACUUM MOTOR CIRCUIT BREAKER	SQ	FOOT THROTTLE
	DRIVE SYSTEM CIRCUIT BREAKER F4	SPK 12	VDC BUZZER
F5	BRUSH RELEASE FUSE	VR SPEED POTENTIOMETER
KA BRAKE

COMPONENTI		COMPONENTI
BAT	24V BATTERIE	M1	MOTORE SPAZZOLE
CH	CARICA-BATTERIA	M2	MOTORE DI ASPIRAZIONE
EB1	PANNELLO DI CONTROLLO	M3	MOTORE TRAZIONE
EB2	PANNELLO ELETTRONICO RICARICATORE USB	SW1	INTERRUTTORE DI EMERGENZA
EB3	SCHEDA TRAZIONE	SW2	INTERRUTTORE CHIAVE
RL1	INTERRUTTORE ELETTRICO SPAZZOLE	SW3	INTERRUTTORE DI LIVELLO ACQUA PULITA
RL2	INTERRUTTORE ELETTRICO ASPIRATORE	SW4	INTERRUTTORE MOTORE DI ASPIRAZIONE
RL3	INTERRUTTORE ELETTRICO SISTEMA DELL’UNITÀ	SW5	INTERRUTTORE MODALITÀ OPZIONALE
YV	ELETTROVALVOLA DELL’ACQUA	SW6-A	INTERRUTTORE DI MARCIA INDIETRO OPZIONALE
F1	FUSIBILE DEL PANNELLO DI CONTROLLO	SW6-B	INTERRUTTORE DI MARCIA INDIETRO OPZIONALE
F2	INTERRUTTORE DEL CIRCUITO MOTORE SPAZZOLE	SW7	INTERRUTORE SEDILE
F3	INTERRUTTORE DEL CIRCUITO MOTORE DI ASPIRAZIONE	SQ	PEDALE ACCELERATORE
F4	FUSIBILE TRAZIONE	SPK	12V CC CICALINO
F5	FUSIBILE DI RILASCIO SPAZZOLE	VR	POTENZIOMETRO DELLA VELOCITÀ
KA	FRENO

VERGELLA		VERGELLA
RD1	ROSSO/6AWG	BN/BK	MARRONE/ NERO / 20AWG
RD2	ROSSO /10AWG	BU1	BLU/18AWG
RD3	ROSSO /18AWG	BU2	BLU/20AWG
RD4	ROSSO /20AWG	BU/BK	BLU/ NERO /20 AWG
RD/BK	ROSSO /NERO/20AWG	GN	VERDE/20AWG
BK1	NERO/6AWG	GN/BK	VERDE/ NERO /20AWG
BK2	NERO /10AWG	GY	GRIGIO/20AWG
BK3	NERO /12AWG	PU	VIOLA/20AWG
BK4	NERO /14AWG	OR	ARANCIONE/20AWG
BK5	NERO /18AWG	YE	GIALLO/20AWG
BN1	MARRONE/14AWG	WH1	BIANCO/12 AWG
BN2	MARRONE/20AWG	WH2	BIANCO/20AWG

GUIDA OPERATIVA

AVVERTENZA!

Prestare molta attenzione a questi simboli presenti nel manuale:

• PERICOLO!
• AVVERTENZA!
• ATTENZIONE!
• CONSULTAZIONE

Non coprire mai questi simboli sulla macchina per nessun motivo e sostituirli subito se danneggiati.

INSTALLAZIONE E IMPOSTAZIONE DI UNA BATTERIA DELLA MACCHINA NUOVA

AVVERTENZA!

Le componenti elettriche della macchina possono essere seriamente danneggiate se le batterie sono installate o collegate in modo improprio.

Le batterie devono essere installate da personale qualificato. Impostare il carica-batteria (opzionale) e la macchina PCBA secondo il tipo di batteria (WET o GEL/AGM).

Verificare che la batteria non sia danneggiata prima dell'installazione.

Staccare il connettore della batteria e la spina del carica-batterie dalla batteria.

Maneggiare le batterie con molta cura.

NOTA

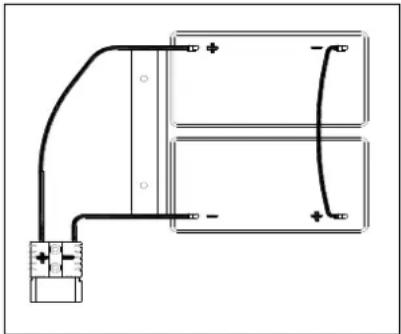

La macchina richiede due batterie da 12V, collegate come nella

Figura 3.

La macchina può essere utilizzata in una delle seguenti modalità di batteria:

A) Batterie WET o GEL/AGM già installate e pronte all'uso

1. Verificare le batterie e collegare il connettore della batteria alla macchina.
2. Inserire l'interruttore chiave (40) e ruotarlo su "on". Se la luce verde (37) si accende, le batterie sono cariche e pronte all'uso; se si accende la luce gialla o rossa (33 o 32), le batterie devono essere ricaricate.

B) Senza Batterie

1. Se la macchina non è dotata di batterie, acquistare batterie adeguate [vd. Sezione Dati Tecnici]. Per la scelta e l'installazione delle batterie, rivolgersi a un rivenditore di batterie qualificato.
2. Quando le batterie sono pronte, impostare la macchina e il carica-batteria a seconda del tipo di batterie installate, quindi seguire la procedura indicate nel paragrafo successivo.

INSTALLAZIONE DELLE BATTERIE E IMPOSTAZIONE DEL TIPO DI BATTERIE (WET O GEL/ AGM)

Impostare il pannello di circuito elettronico della macchina e il carica-batteria a seconda del tipo di batterie (WET o GEL/AGM) seguendo le seguenti fasi:

NOTA

Nell'installare nuove batterie, seguire la Figura 4 per impostare l'interruttore DIP, altrimenti le batterie potrebbero risultare danneggiate da impostazione scorretta.

Impostazione della macchina

1. Inserire l'interruttore chiave (40) e ruotarlo su "ON", facendo attenzione a quanto segue durante i primi secondi di avvio della macchina:

2. Se la luce verde (37) lampeggia, la macchina è impostata per l'uso di batterie GEL/AGM.
   Se la luce gialla (33) lampeggia, la macchina è impostata per l'uso di batterie Discover EV AGM.

3. Se la luce rossa (32) lampeggia, la macchina è impostata per l'uso di batterie WET.

4. Seguire i seguenti passi per modificare le impostazioni della macchina.

5. Le impostazioni di fabbrica della macchina sono per l'utilizzo di batterie Discover EV AGM. Se le impostazioni corrispondono alle batterie selezionate, andare al passo 6 direttamente, altrimenti passare al passo successivo.

MANUALE D'USO

ITALIANO

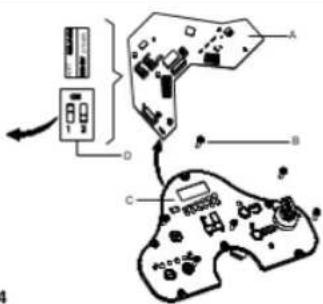

1. Svitare la vite (B, Figura 4) sul pannello di controllo, quindi ribaltare il PCBA (A) sul pannello per trovare l'interruttore DIP (D), seguire la Figura 4 per le impostazioni DIP.
2. Eseguire i passi in ordine inverso allo smontaggio per fissare il pannello di controllo e bloccare la vite dopo aver eseguito le impostazioni.

1		BATTERIE WET(NOTA: ruotare pin 1 e pin2 dell'interruttore DIP su "OFF")
2		BATTERIE DISCOVER EVAGM(NOTA: Ruotare pin 1 dell'interruttore DIP su "ON", pin2 su "OFF")
3		BATTERIE GENERALI GEL/AGM(NOTA: Ruotare pin 1 e pin2 dell'interruttore DIP su "ON")

Installazione delle Batterie

1. Aprire il coperchio del serbatoio di recupero (4) e verificare che il serbatoio di recupero (3) sia vuoto; altrimenti svuotario con il tubo di scarico (15).
2. Chiudere il coperchio del serbatoio di recupero (4).
3. Rovesciare con attenzione il serbatoio di recupero[3].
4. La macchina è fornita di cavi adatti all'installazione delle batterie 2X12V. Inserire le batterie con cura nello scomparto, quindi installarle correttamente.
5. Installare il cavo della batteria come mostrato in (Figura 3), poi stringere con cura il dado su ciascun terminale della batteria.
6. Collocare il cappuccio di protezione su ciascun terminale, quindi collegare il connettore della batteria.
7. Abbassare con cura il coperchio del serbatoio di raccolta (3).

B A

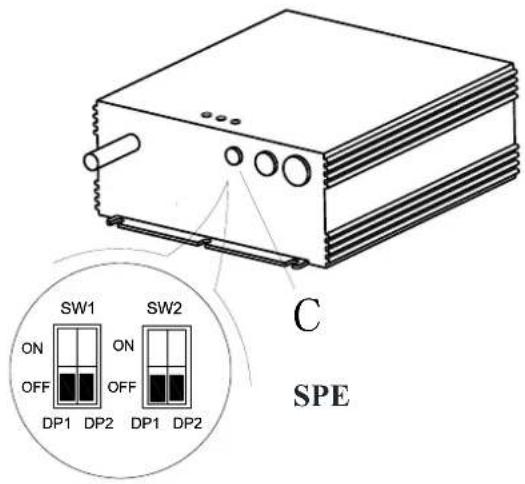

Interruttori DIP per la tipologia di batterie

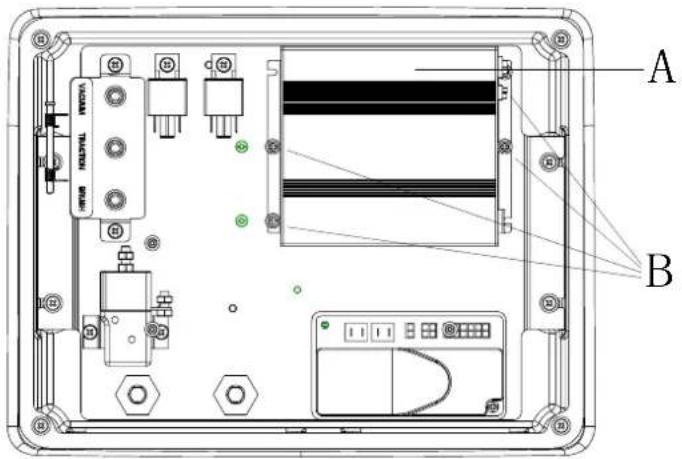

Il funzionamento del caricabatterie è controllato da 4 interruttori DIP (2 coppie) all'interno del coperchio posteriore. I secondi 2 interruttori non devono mai essere toccati a meno che il caricabatterie non sia stato sostituito e la loro posizione deve essere confermata, impostare la tensione della batteria (24V) e l'amperaggio massimo (10A) e dovrebbe essere sempre in posizione Off.

I primi 2 interruttori sono accessibili tramite una spina di plastica senza aprire il caricabatterie. Questi interruttori impostano il tipo di curva di carica utilizzata per ogni tipo di batteria. Il tipo di curva indica il modo e l'entità in cui la corrente e la tensione sono applicate alla batteria durante le sue fasi distinte del ciclo di carica.

A B

1. Togliere il tappo di plastica che copre il foro di accesso (C) agli interruttori DIP.
2. Impostare i primi 2 interruttori DIP (SW1) in base ai dati della tabella seguente.
3. Riposizionare il tappo di plastica.

SW1 ON OFF DP1 DP2 SW2 ON OFF DP1 DP2 C SPE

Se si verifica un'emergenza durante il funzionamento della macchina, premere l'interruttore di emergenza (A, Figura 5), quindi tutte le funzioni della macchina si interromperanno, senza visualizzazione sul pannello di controllo (B, Figura 5)

INSTALLAZIONE E DISINSTALLAZIONE DI SPAZZOLA/ PAD

NOTA

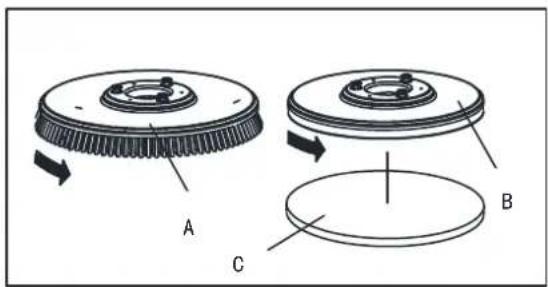

Installare adeguate spazzole (A, Figura 6) o pad (B e C, Figura 6) a seconda del tipo di pavimento da pulire.

ATTENZIONE

Prima dell'installazione o disinstallazione di spazzole e pad, assicurarsi che tutti gli interruttori della macchina siano in posizione off e sollevare il tergi-pavimento dal pavimento. L'operatore deve indossare adeguati dispositivi di protezione personale come guanti, per ridurre il rischio di incidenti. Procedere come segue:

A B C

Figura 6

1. Inserire l'interruttore chiave (40) e ruotarlo su "ON".

2. Premere il pedale (6) in avanti con il piede per sollevare il supporto spazzole (11) dal pavimento.

3. Ruotare la manopola di regolazione della velocità (42) in senso antiorario fino alla fine.

4. Collocare spazzola (A, Figura 5) o pad (B, Figura 5) al centro allineandolo con la testata spazzole.

5. Premere il pedale (6) indietro con il piede per abbassare il supporto spazzole (11). Sedersi sul sedile, premere l'interruttore spazzole (39) e abbassare il pedale (23) leggermente, la spazzola/ pad si innesta automaticamente. Ripetere questi passi finché la spazzola/ pad è installata.

6. Se al passo 5 l'installazione di spazzola/ pad non è riuscita, si prega di abbassare manualmente spazzola/ pad.

7. Premere il pedale (6) in avanti con il piede per sollevare il supporto spazzole (11) dal pavimento, premere il tasto di rimozione spazzola (41) per disinstallarla automaticamente.

ATTENZIONE!

Ruotare la manopola di regolazione della velocità (42) sulla velocità minima prima di abbassare il pedale di accelerazione (6) per evitare che la macchina funzioni troppo velocemente quando viene avviata Assicurarsi che spazzola/ pad siano installati correttamente prima di usare la macchina.

REGOLAZIONE DEL BILANCIAMENTO DEL TERGIPAVIMENTO

1. Installare il tergi-pavimento (13) e fissare la manopola del tergi-pavimento (20), quindi collegare il tubo di aspirazione (19) al tergi-pavimento.

2. Regolare il tergipavimento mediante la manopola di regolazione del tergipavimento (A, Figura 7).

a) Se c'è uno spazio vuoto tra il suolo e la sezione intermedia della lama del tergipavimento posteriore (B), regolare il pomello (A) in senso antiorario (F) finché ogni sezione della lama del tergipavimento aderisca perfettamente al suolo, e la lama frontale tocchi il suolo leggermente.

b) Se c'è uno spazio vuoto tra il suolo e entrambe le estremità della lama posteriore (C e D), regolare il pomello (A) in senso orario (E) finché tutte le sezioni della lama siano bene a contatto con il suolo e la lama frontale tocchi il suolo leggermente.

RIEMPIMENTO DEL SERBATOIO DI SOLUZIONE

1. Aprire il coperchio di ingresso dell'acqua (E, Figura 8).

2. Riempire con acqua o soluzione adatta al lavoro da eseguire, attraverso l'apposito ingresso dell'acqua con filtro. La temperatura della soluzione non deve superare i + 104F (+ 40°C).

3. Non riempire troppo il serbatoio, far riferimento all'indicatore del livello dell'acqua (G) circa il volume dell'acqua.

AVVERTENZA!

Usare solo detergenti con bassa schiuma e non infiammabili, per lavasciuga pavimenti.

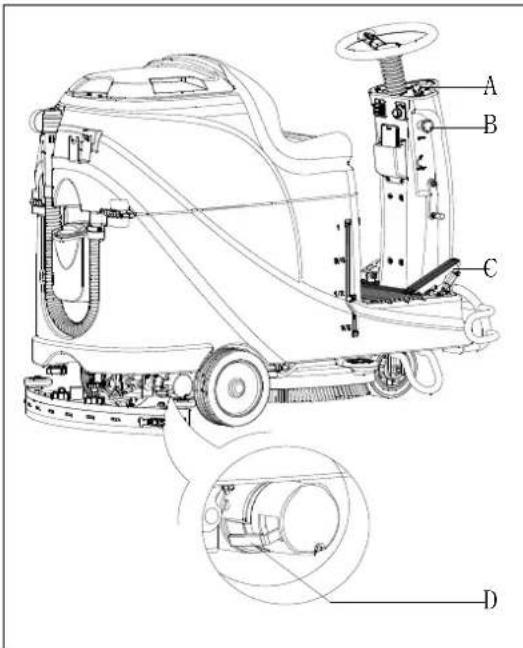

Controllo elettrofreno

1. Ruotare l'interruttore chiave (A, Figura 9) su "ON"

2. Premere il pedale di accelerazione (C) leggermente quindi allentarlo per verificare se la macchina può esere manovrata in avanti e fermata.

3. Per accertarne la sicurezza, confermare se la macchina può essere fermata immediatamente premendo il tasto di emergenza (B). Ruotare il tasto di emergenza per resettare.

ATTENZIONE

La capacità di avanzamento in salita della macchina non deve superare il 10%.

ATTENZIONE

Il freno del motore trazione è sbloccato quando il motore funziona normalmente, si blocca quando il motore smette di funzionare.

• Freno sbloccato – la maniglia del freno (D, Figura 9) si trova in alto
• Freno bloccato – la maniglia del freno si trova in basso In casi speciali, come durante confezionamento/apertura dell'imballo, guasto della macchina, ecc., se occorre spostare la macchina senza accendere il motore, si prega di impostare manualmente lo sblocco del freno per spostarla. Per evitare qualsiasi rischio alla sicurezza, assicurarsi di impostare il freno di nuovo in stato di blocco dopo lo spostamento della macchina.

1. Preparare la macchina come mostrato nel precedente paragrafo.

2. Sedersi sul sedile (L, Figura 10), inserire l'interruttore chiave (A) e ruotarlo su "ON". Se la luce verde (C) è accesa, le batterie sono cariche e pronte all'uso. Se la luce gialla (E) o rossa (D) è accesa, le batterie devono essere ricaricate prima dell'uso. [consultare i capitoli MANUTENZIONE per la ricarica della batteria]

3. Abbassare il tergi-pavimento sul pavimento.

NOTA

Assicurarsi che il tergi-pavimento sia alzato prima che la macchina si muova in retromarcia, altrimenti la Macchina si fermerà e sullo schermo LED apparirà l'informazione di "Errore".

1. Abbassare il supporto delle spazzole sul pavimento.

NOTE

Assicurarsi di spegnere l'interruttore spazzole prima di sollevare il supporto e sollevare il supporto spazzole prima che la macchina si muova in avanti o in retromarcia.

1. Premere il tasto spazzole (B)
2. Abbassare il pedale dell'acceleratore (R), guidare la macchina in avanti o in retromarcia mediante il volante (N) insieme all'interruttore avanti-indietro (H), potete regolare la velocità mediante la manopola di regolazione della velocità (I).
3. Regolare il flusso mediante il tasto di regolazione delle soluzione (G) in base alle necessità di pulizia.
4. Potete ricaricare il cellulare o tablet mediante la porta di ricarica USB (M) quado l'interruttore chiave (A) è ruotato sulla posizione "ON".
5. Premere il clacson (F) per allertare le persone, se necessario.
6. Se necessario, premere il tasto di emergenza per far fermare la macchina.

NOTE

Il motore spazzole, di aspirazione e trazione, e del circuito di controllo sono protetti dal protettore di sovraccarico (P). Quando il protettore scatta, non resettare immediatamente senza aver trovato la causa del problema, e assicurarsi che il motore si raffreddi prima di resettare.

1. Rilasciare il pedale dell'acceleratore (R, Figura 10), la macchina smette di funzionare.
2. Premere il tasto spazzole (B) per fermare il motore spazzole.

3. Sollevare il supporto spazzole (T) premendo il pedale (Q).

4. Sollevare il tergi-pavimento (U) mediante la leva di sollevamento/abbassamento del tergi-pavimento (O), e qualche secondo dopo il sistema di aspirazione verrà interrotto.

5. Ruotare l'interruttore chiave su "OFF"
6. Assicurarsi che la macchina sia spenta.

FUNZIONAMENTO DELLA MACCHINA (LAVAGGIO E ASCIUGATURA)

1. Avviare la macchina secondo le procedure illustrate nei precedenti paragrafi.
2. Cominciare a pulire seguendo le procedure indicate nella sezione "Avviare la macchina".
3. Se necessario, fermare la macchina per regolare il tergi-pavimento come indicato nella sezione "Regolare la bilanciatura del tergi-pavimento".

ATTENZIONE!

Per evitare danni alla superficie del pavimento, spegnere il supporto spazzola/ pad quando la macchina è ferma in un punto.

NOTA

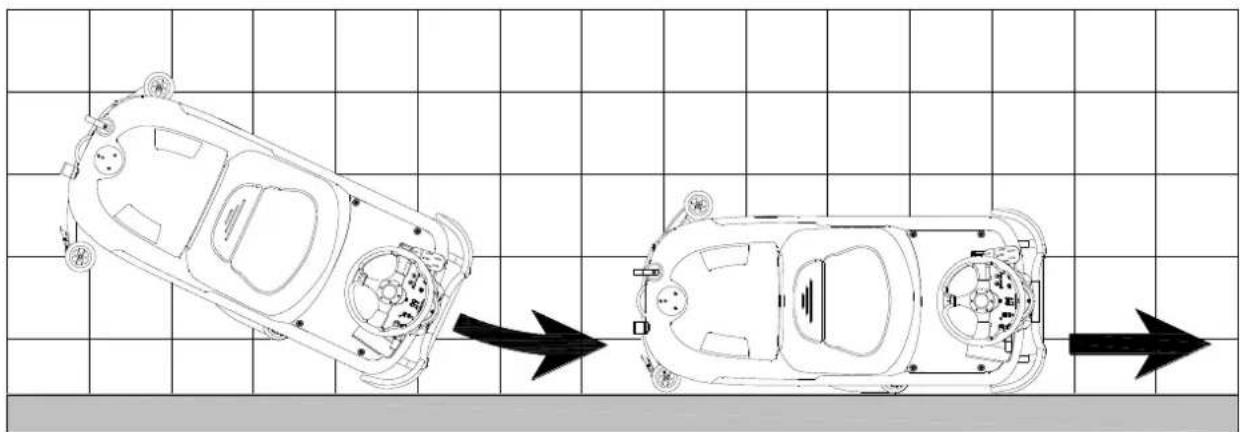

Per un corretto lavaggio/asciugatura del pavimento lungo le pareti, suggeriamo di avvicinarsi alle pareti con il lato destro (lato della ruota paracolpi) della macchina come mostrato in Figura 11.

Ricarica batterie durante il funzionamento

Quando la luce verde (A, Figura 12) è accesa, le batterie hanno abbastanza potenza perché la macchina funzioni normalmente; quando tutte le luci verdi sono spente, si accende la luce gialla (C, Figura 12), la potenza delle batterie è troppo bassa, si prega pertanto di ricaricare le batterie; quando la luce rossa (B, Figura 12) lampeggia, le batterie si sono scaricate, il motore di aspirazione e il motore delle spazzole si spegneranno automaticamente dopo pochi secondi; si prega di guidare la macchina a ricaricare le batterie immediatamente.

ATTENZIONE!

Per evitare di danneggiare le batterie e di abbreviarne la durata in vita, non usare la macchina quando le batterie sono scariche.

A B C D

Figura 12

SVUOTAMENTO DEL SERBATOIO

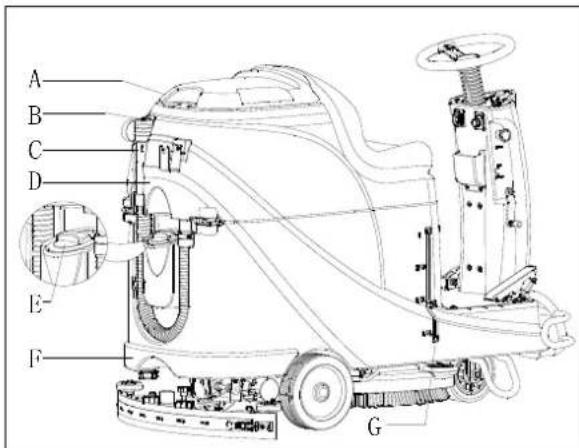

Un sistema di spegnimento automatico a galleggiante (B, Figura 13) blocca il sistema di aspirazione di recupero quando serbatoio dell'acqua di recupero (C) è pieno. La disattivazione del sistema di aspirazione è segnalata da un improvviso aumento della frequenza di rumore del motore di aspirazione, inoltre il pavimento non viene asciugato.

ATTENZIONE!

Se il sistema di aspirazione si spegne accidentalmente (per esempio, quando il galleggiante è attivato a causa di un improvviso movimento della macchina), per riprendere il funzionamento: spegnere il sistema di aspirazione premendo l'interruttore (D, Figura 12), quindi aprire il coperchio (A, Figura 11) e verificare che il galleggiante dentro la griglia (B) sia sceso a livello dell'acqua. Quindi chiudere il coperchio (A) e accendere il sistema di aspirazione premendo l'interruttore (D, Figura 12).

Quando il serbatoio di recupero dell'acqua (C, Figura13) è pieno, svuotarlo seguendo la seguente procedura.

Svuotamento del serbatoio dell'acqua di recupero

1. Fermare la macchina.
2. Sollevare la testata spazzole/disco trascinatore (H, Figura 12) premendo il pedale (G).
3. Sollevare il tergipavimento con la leva (H).
4. Guidare la macchina all'area di riposizione designata.
5. Svuotare l'acqua di recupero con il tubo (D). Quindi, sciacquare il serbatoio con acqua pulita.

ATTENZIONE!

Quando si svuota l'acqua di raccolta, il tubo di scarico deve essere piegato (A, Figura 14) e puntato verso il basso (B, Figura 14) prima di togliere il tappo del tubo di scarico. Non puntare l'uscita del tubo di scarico verso l'alto per scaricare l'acqua verticalmente per evitare che l'acqua di scarico si riversi sull'operatore.

Svuotare serbatoio di Soluzione/acqua pulita

1. Eseguire i passi da 1 a 4 del capitolo "Svuotare il serbatoio dell'acqua di scarico".
2. svuotare il serbatoio della soluzione mediante il tappo dell'uscita (A, Figura 15). Quindi, sciacquare il serbatoio con acqua pulita.

DOPO AVER USATO LA MACCHINA

Terminato il lavoro, prima di riporre la macchina:

1. Rimuovere le spazzole/disco trascinatore.
2. Svuotare i serbatoi (B e C, Figura 15) come mostrato nel paragrafo precedente.
3. Eseguire le procedure di manutenzione quotidiana (vd. il capitolo Manutenzione).
4. Riporre la macchina in un luogo asciutto e pulito, con le spazzole/ pad e il tergipavimento sollevati o rimossi.

LUNGA INATTIVITÀ DELLA MACCHINA

Se la macchina non verrà usata per più di 30 giorni, procedere come segue:

1. Eseguire le procedure illustrate nel paragrafo "DOPO L'USO DELLA MACCHINA".

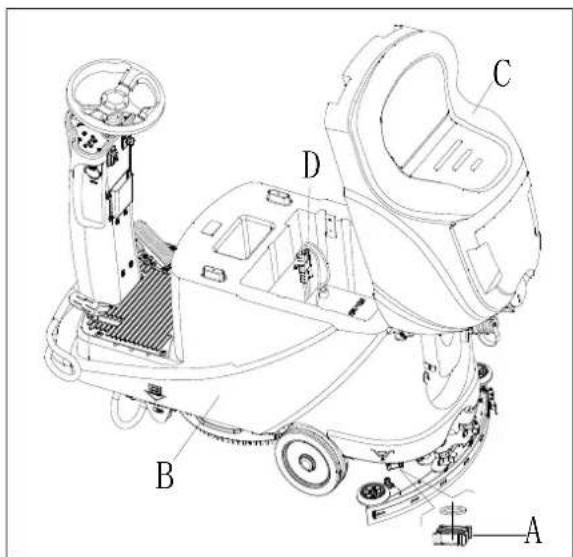

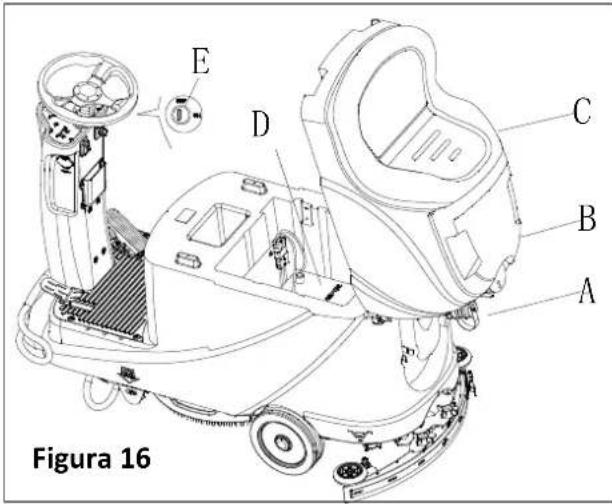

2. Staccare il connettore della batteria (D, Figura 15).

Dopo nove ore di primo utilizzo della macchina, si prega di verificare la presenza di danni o situazioni anomale e controllare se cinghie o bulloni siano allentati.

MANUTENZIONE

AVVERTENZA!

Le procedure di manutenzione devono essere eseguite dopo che la macchina è stata spenta e il cavo del caricabatterie è stato scollegato. In aggiunta, leggere con attenzione il capitolo sulle misure di sicurezza del manuale.

Tutte le procedure di manutenzione straordinaria o programmata devono essere eseguite da personale qualificato o da un Centro di Assistenza autorizzato. Questo manuale descrive solo le procedure di manutenzione generale e quotidiana. Per le altre procedure di manutenzione che non sono comprese nella sottostante tabella di manutenzione programmata, consultare il Manuale di Riparazione consultabile presso uno qualsiasi dei nostri Centri di Assistenza Clienti.

TABELLA DI MANUTENZIONE PROGRAMMATA

ATTENZIONE!

Le procedure contrassegnate con il numero (1) devono essere eseguite dopo 9 ore di primo utilizzo. Le procedure contrassegnate con (2) devono essere eseguite da un Centro di Assistenza qualificato autorizzato dalla nostra compagnia.

Procedura	Quotidiana, dopo ogni uso	Settimanale	Semestrale	Annuale
Ricarica della batteria
Pulizia del tergipavimento
Pulizia di spazzola/pad
Pulizia del serbatoio
Ispezione guarnizione del serbatoio
Pulizia filtro del galleggiante
Verifica e sostituzione del tergipavimento.
Pulizia del filtro dell'acqua
Pulizia del filtro di aspirazione
Verifica livello del fluido batteria WET
Ispezione del fissaggio di viti e bulloni			(1)
Verifica e sostituzione di spazzole/pad				(2)
Verifica e sostituzione dei carboncini del motore di aspirazione				(2)
Verificare o sostituire i carboncini del sistema di trazione (solo per macchine con trazione)				(2)
Aggiungere olio lubrificante alle parti in rotazione			(1)

RICARICA DELLE BATTERIE

NOTA

Ricaricare le batterie quando il LED giallo (32) o il LED rosso (33) sono accesi, o al termine di ogni ciclo di lavoro.

ATTENZIONE

Tenere sempre la batteria completamente carica per estenderne la durata in vita.

ATTENZIONE

Ricaricare la batteria non appena possibile se il livello della ricarica è basso, altrimenti la durata in vita della batteria può risultare sensibilmente ridotto. Meglio verificare la batteria almeno una volta la settimana.

ATTENZIONE!

Prestare particolare attenzione quando la batteria è sotto carica, poiché potrebbero esserci perdite di acido durante il processo di ricarica.

L'acido delle batterie è corrosivo e se accidentalmente viene a contatto con pelle o occhi, sciacquare immediatamente con acqua abbondante e consultare un medico.

Fasi di preparazione alla ricarica delle batterie

1. Aprire il coperchio del serbatoio di raccolta (B, Figura 16) per verificare se il serbatoio di raccolta (C) è vuoto, o svuotare il serbatoio di raccolta mediante il tubo di drenaggio (A).
2. Guidare la macchina all'area di ricarica designata.
3. Ruotare l'interruttore chiave su "OFF".

4. Questa fase solo per batterie WET:

5. Pulire la superficie della batteria se necessario.

6. verificare il livello elettrolitico delle batterie (D), se necessario, aprire il coperchio per riempire di elettrolitico e quindi richiudere.

7. Tenere il coperchio aperto durante la ricarica.

8. Selezionare una delle modalità seguenti in base al tipo di carica-batteria scelto.

Uso del carica-batterie a bordo per ricaricare le batterie

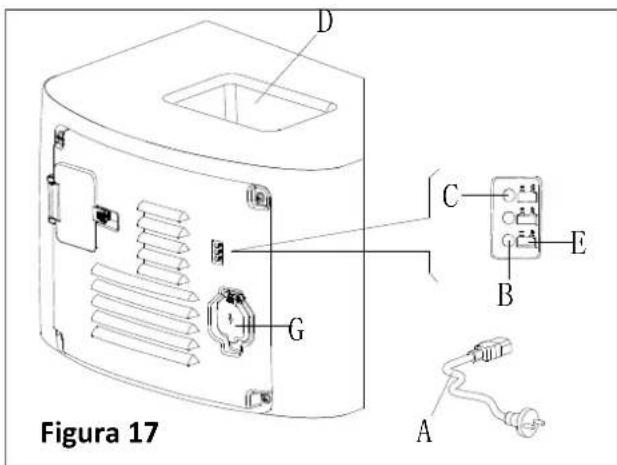

1. Collegare il cavo del carica-batteria (A, Figura 17) all'alimentazione (G), e quindi tutte le funzioni della macchina eccetto la ricarica vengono automaticamente interrotte. La spia luminosa LED rossa (B) normalmente accesa attesta che la macchina è in ricarica.
2. Le batterie sono completamente cariche quando la luce verde LED (C) si accende.
3. Staccare il cavo di ricarica della batteria dall'alimentazione a ricarica ultimata, quindi riporre il cavo del caricabatterie nel vano porta-oggetti (D).

NOTA

Per ulteriori informazioni circa il carica-batterie a bordo (E, Figura 17), consultare il manuale a proposito del Servizio di Assistenza.

PULIZIA SPAZZOLE/DISCO TRASCINATORE

ATTENZIONE!

Si raccomanda di usare guanti durante la pulizia di spazzola e pad dal momento che potrebbero contenere frammenti taglienti.

1. Estrarre spazzola/ pad dalla base seguendo le procedure esposte nelle sezioni precedente.
2. Pulire spazzola/ pad con acqua e detergente.
3. Verificare l'integrità e le condizioni di abrasione delle setole della spazzola e, se necessario, sostituirla.
4. Verificare le condizioni del pad e, se necessario, sostituirlo.

E D C B A Figura 16

D C E B G A Figura 17

D C B A Figura 18

PULIZIA DEL FILTRO DI SOLUZIONE

1. Guidare la macchina su un terreno piatto.
2. Assicurarsi che la macchina sia off.
3. Svuotare il serbatoio della soluzione (facoltativo).
4. Togliere il coperchio del filtro (A, Figura 18) per pulire lo schermo del filtro (B), e quindi riposizionarlo sul supporto del filtro (D).

NOTA

Lo schermo del filtro (B) deve essere correttamente posizionato nell'alloggio di supporto del filtro (D).

PULIRE IL TERGIPAVIMENTO

NOTA

Il tergipavimento deve essere pulito e la sua lama deve essere in buone condizioni se si desidera ottenere una buona asciugatura

ATTENZIONE!

Si raccomanda di indossare guanti protettivi per la pulizia del tergipavimento perché ci potrebbero essere detriti taglienti.

1. Guidare la macchina su un pavimento piatto.
2. Ruotare l'interruttore chiave (A, Figura 19) su "OFF".
3. Abbassare il tergi-pavimento (B) mediante la leva (C).
4. Allentare la manopola (D) e togliere il tergi-pavimento.
5. Staccare il tubo di aspirazione (E) dal tergi-pavimento.

6. Pulire la parte in acciaio o in alluminio del tergi-pavimento, specie gli scomparti (A, Figura 20) e i fori (B). Verificarne integrità, tagli e strappi della lama frontale (B) e posteriore (C), se necessario, sostituendoli secondo le procedure indicate nel paragrafo seguente.

7. Montare il tergipavimento in ordine inverso a quello di smontaggio.

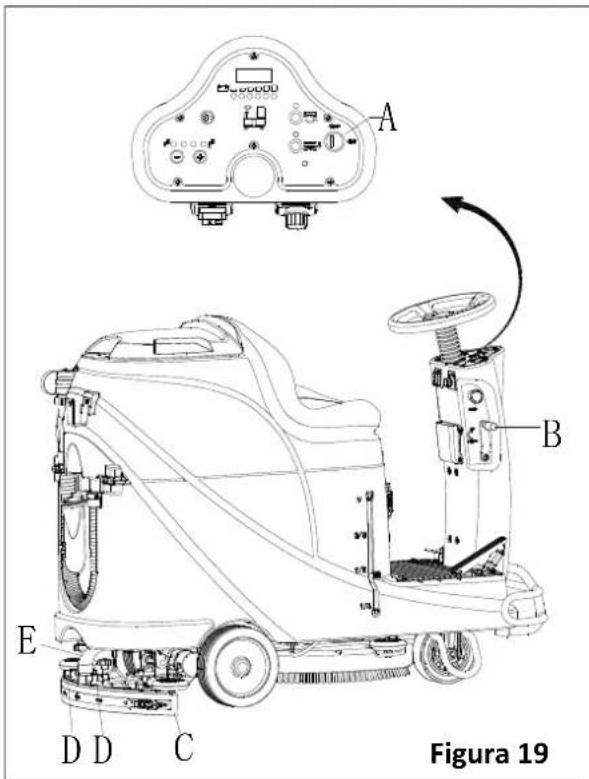

A B E D D C Figura 19

B A C Figura 20

VERIFICA E SOSTITUZIONE DELLA LAMA DEL TERGIPAVIMENTO

1. Pulire il tergipavimento in acciaio o in alluminio come illustrato nel paragrafo precedente.

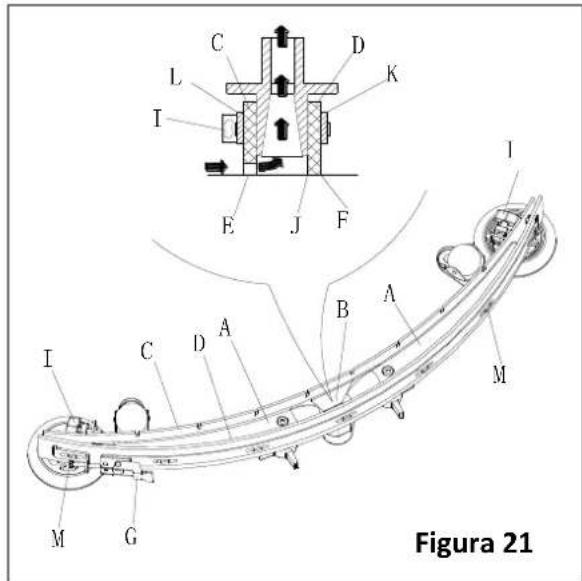

2. Verificare che i bordi (E, Figura 21) della lama frontale (C) e i bordi (F) della lama posteriore (D) poggino allo stesso livello, per tutta la lunghezza; se necessario, regolare l'altezza seguendo la seguente procedura:
3. Rimuovere il perno di fissaggio (G), staccare i ganci (M) e regolare la lama posteriore (D), quindi fissare i ganci (M) e riposizionare il perno (G).
4. Allentare le manopole (I) e regolare la lama frontale (C), quindi stringere le manopole.
5. Controllare la lama frontale (C) e la lama posteriore (D) per usura, tagli e lacerazioni; se necessario, sostituirli secondo le seguenti procedure. Verificare che lo spigolo frontale (J) della lama posteriore (D) non sia logoro; se necessario, invertire la lama per sostituire lo spigolo logoro con quello integro. Se anche gli altri spigoli sono logori, sostituire la lama seguendo la seguente procedura:
6. Rimuovere il perno di fissaggio (G), staccare i ganci (M) e rimuovere la fascia di ritenzione (K), quindi sostituire/ribaltare la lama posteriore (D). Assemblare la lama in ordine inverso al disassemblaggio.
7. Svitare la manopola (I) e rimuovere la fascia di ritenzione (L), quindi sostituire la lama frontale (C). Assemblare la lama in ordine inverso al disassemblaggio. Dopo la sostituzione (o il ribaltamento) della lama, regolare l'altezza come mostrato nel passo precedente.

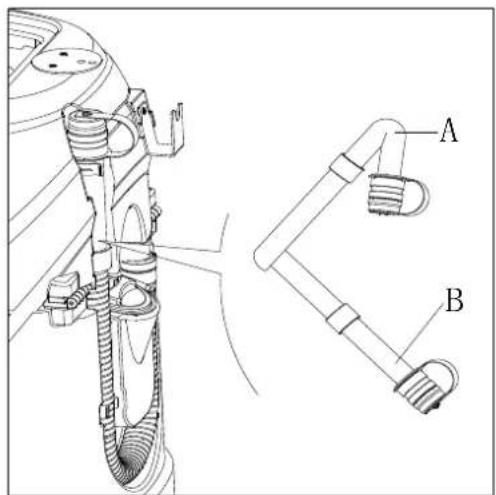

8. Collegare il tubo di aspirazione (A, Figura 22) al tergipavimento.
9. Installare il tergipavimento (B) e riavvitare le manopole (C).
10. Se necessario, regolare il bilanciamento del tergipavimento regolando la manopola (D).

PULIZIA SERBATOIO E GRIGLIA DI ASPIRAZIONE CON GALLEGGIANTE E VERIFICA GUARNIZIONE DEL COPERCHIO

1. Guidare la macchina su un pavimento livellato.
2. Assicurarsi che la macchina sia spenta e la chiave di accensione (40)sia stata rimossa.
3. Ruotare il coperchio del serbatoio di raccolta (A, Figura 23) di 90 gradi in modo da poterlo estrarre dal serbatoio, estrarre quindi il filtro galleggiante (P) dal serbatoio.

4. Pulire il coperchio del serbatoio di raccolta (A), il serbatoio di raccolta (B), il serbatoio dell'acqua pulita(C) e il telaio di supporto del filtro galleggiante (E). Svuotare il serbatoio di raccolta con il tubo di scarico (15).

5. Se necessario, seguire I simboli "APERTO" e "Chiuso" come mostra la Figura 23 per aprire il coperchio sul fondo (F) del filtro galleggiante e pulire il galleggiante (D), il telaio di supporto del filtro (E) e la spugna filtro (I). Dopo la pulizia, fissare il galleggiante (D) al telaio di supporto del filtro (E) e quindi allineare il simbolo (L) del tappo inferiore (F) del filtro galleggiante con il simbolo (L) del telaio di supporto del filtro galleggiante (E). Avvitare bene il tappo sul fondo del filtro galleggiante, e fissare la spugna filtro (I) sul telaio di supporto del filtro galleggiante (E). Infine, collegarlo al tu

Figura 21

1. Ispezionare l'integrità della guarnizione del serbatoio.

NOTA

La guarnizione del serbatoio (G) crea il vuoto all'interno del serbatoio quando il motore di aspirazione è in funzione. Il serbatoio deve essere sigillato per poter efficacemente assorbire l'acqua dal suolo e portarla nel serbatoio di raccolta.

1. Verificare che la superficie di contato della guarnizione (G) sia integra e che sigilli correttamente. Se necessario, togliere la guarnizione dal binario (H) e sostituirla. Montare la nuova guarnizione come mostrato nella Figura 23.
2. Chiudere il coperchio del serbatoio di raccolta (A).

A C D C B

Figura 22

Figura 23

VERIFICA/SOSTITUZIONE FUSIBILE

1. Ruotare l'interruttore chiave (D, Figura 24) su "OFF".
2. Staccare il cavo di connessione della batteria.
3. Svitare le viti (C) sul pannello di controllo e ribaltare il PCBA per trovare il fusibile (A e B).
4. Verificare/sostituire i fusibili:
   A) F1 è il fusibile di circuito a bassa potenza (5A)
   B) F3 è il fusibile di smontaggio spazzole (20A)
5. Compiuta la verifica/sostituzione, rimontare in ordine inverso a quello di smontaggio.
6. Verificare o resettare il protettore di sovraccarico del motore.
   E) F5 è il protettore di sovraccarico motore di aspirazione (30A)
   F) F4 è il protettore di sovraccarico motore di trazione (30A)
   G) F2 è il protettore di sovraccarico motore delle spazzole (30A)

ACCESSORI/OPTIONAL

In aggiunta alle componenti standard, la macchina può essere equipaggiata con le seguenti componenti/optional, a seconda dell'uso specifico della macchina.

Per ulteriori informazioni a proposito dei menzionati accessori opzionali, contattare un Rivenditore autorizzato.

Accessori/Optional

Vd. sezione "Lista delle Parti"

1. Batterie GEL/AGM.
2. Pad di differente materiale

RISOLUZIONE DEI PROBLEMI

Problema	Probabili cause	Rimedio
I motori non funzionano; nessuna spia luminosa si accende (C9)	Il connettore della batteria è scollegato	Collegare il connettore della batteria
	La batteria è completamente scarica	Caricare le batterie
La macchina non funziona, la spia luminosa rossa di batteria scarica è accesa (C8)	Livello delle batterie troppo basso	Caricare le batterie
La macchina non va avanti / indietro	Guasto del pannello del circuito controllo	Sostituire il pannello del circuito di controllo
	Errore scheda trazione	Consultare “Errori trazione”
	L’operatore non è seduto sul sedile	Sedersi sul sedile
	Tergi-pavimento non sollevato con la macchina in retromarcia	Sollevare il tergi-pavimento
Il motore delle spazzole non funziona	Guasto del pannello del circuito controllo	Sostituire il pannello del circuito di controllo
	Sovraccarico del motore delle spazzole	Usare spazzole a setole morbide adatte alla pulizia e resettare il protettore di sovraccarico del motore spazzole
	Guasto contattore del motore spazzole	Contattare il servizio di assistenza
	Usura carboncini motore spazzole	Contattare il servizio di assistenza
	Presenza di ostacoli che impediscono la rotazione delle spazzole	Pulire la spazzola
Il motore trazione non funziona	Spia luminosa dei problemi al motore si accendeSovraccarico del motore trazione	Consultare “INFORMAZIONI SULL’INDICATORE DI ERRORE DI MOTORE DELL’UNITÀ”Resettare il protettore di sovraccarico del motore trazione e verificare l'impianto di trazione
Il motore di aspirazione non funziona	Sovraccarico del motore di aspirazione	Resettare il protettore di sovraccarico del motore di aspirazione e verificare il motore di aspirazione
	Guasto relé del motore di aspirazione	Contattare il servizio di assistenza
	Guasto del pannello di controllo	Sostituire il pannello di controllo
Soluzione insufficiente, impossibile asciugare il pavimento	Serbatoio di raccolta pieno	Svuotare il serbatoio di raccolta
	Scarsa connessione tra tergi-pavimento e tubo di scarico	Collegare correttamente il tubo di scarico e il tergi-pavimento
	Galleggiante del filtro bloccato	Pulire il filtro del galleggiante e verificare la posizione del galleggiante
	Tergi-pavimento sporco o consumato	Controllare e pulire il tergi-pavimento
	Coperchio del Serbatoio di raccolta non correttamente chiuso, o guarnizione danneggiata o tubo ad ansa è intasato	Chiudere il coperchio correttamente, o sostituire la guarnizione o pulire il tubo ad ansa.
	Il serbatoio di raccolta è sporco	Pulire il serbatoio di raccolta
Insufficiente fornitura di soluzione alla testata spazzole	Il filtro della soluzione è sporco	Pulire il filtro
	Spia luminosa del serbatoio della soluzione vuoto è accesa	Riempire il serbatoio della soluzione
	Serbatoio della soluzione troppo sporco	Pulire il serbatoio della soluzione
Il tergi-pavimento lascia segni sul pavimento	Presenza di detriti sotto la lama del tergi-pavimento	Togliere i detriti
	Lama del tergi-pavimento consumata, rotta, vecchia	Sostituire le lame del tergi-pavimento
	La bilanciatura del tergi-pavimento non è regolata	Regolare la bilanciatura del tergi-pavimento
Guasto del freno del motore dell'unità	Il freno è bloccato	Sbloccare il freno

DRIVE MOTOR ERROR INDICATOR INFORMATION
= Bisogna girare l'interruore chiave per azzerare.

CODICI LED		GUASTO	POSSIBILE CAUSA
1.1	☐☐	GUASTO TERMICO	1. Temperatura >80°C o < -10°C.2. Eccessivo carico sul veicolo.3. Funzionamento in ambienti estremi.4. Mancato rilascio del freno elettromagnetico.
1.2	☐☐☐	GUASTO VALVOLA A FARFALLA	1. Cavo potenziometro interrotto.2. Valvola a farfalla difettosa.3. Tipo di valvola a farfalla selezionato sbagliato.
1.3	☐☐☐☐	ERRORE DEL POTENZIOMETRO DI VELOCITA'	1. Cavo del potenziometro limite di velocità rotto o in corto.2. Cavo del potenziometro limite di velocità rotto.
1.4	☐☐☐☐☐	ERRORE DI SOTTOVOLTAGGIO	1. Voltaggio batteria <17 volt.2. Cattiva connessione a batteria o controllore.
1.5	☐☐☐☐☐☐	ERRORE DI SOVRAVOLTAGGIO	1. Voltaggio batteria >31 volt.2. Veicolo in funzione con carica-batteria attaccato.3. Connessione alla batteria intermittente.
2.1	☐☐☐	ERRORE ALIMENTAZIONE OFF	1. Mancata apertura teleruttore principale.
2.3	☐☐☐☐☐	ERRORE ALIMENTAZIONE *	1. Teleruttore principale saldato o bloccato aperto.2. Errore di azionamento teleruttore principale.
2.4	☐☐☐☐☐☐	ERRORE ALIMENTAZIONE ON	1. Mancata apertura contattore teleruttore.
3.1	☐☐☐☐	ERRORE DI CABLAGGIO *	1. Valvola a farfalla non correttamente regolata.2. Potenziometro o meccanismo della valvola a farfalla rotto.
3.2	☐☐☐☐☐	ERRORE DEL FRENO	1. Azionamento del freno elettromagnetico in corto.2. Freno elettromagnetico bobina aperta.
3.3	☐☐☐☐☐☐	ERRORE DI PRE-CARICA *	1. Azionamento del freno in corto.2. Circuito di pre-carica danneggiato.3. Guasto di MOSFET.
3.4	☐☐☐☐☐☐☐	ERRORE DISTACCO DEL FRENO	1. Azionamento del freno elettromagnetico aperto.2. Bobina del freno elettromagnetico in corto.
3.5	☐☐☐☐☐☐☐☐	ERRORE HPD	1. Sequenza scorretta di valvola a farfalla e KSI, pressione, o input inibiti.2. Potenziometro acceleratore mal regolato.
4.1	☐☐☐☐☐	ERRORE NEL SENSO DELLA CORRENTE *	1. Corto circuito nel motore o nel cablaggio del motore.2. Guasto del controllore.
4.2	☐☐☐☐☐☐	SEGNALAZIONE GUASTO HARDWARE *	1. Il voltaggio del motore non corrispondente alla richiesta di accelerazione.2. Cortocircuito nel motore o nel cablaggio del motore.3. Guasto del controllore.
4.3	☐☐☐☐☐☐☐	GUASTO SOMMA DI CONTROLLO EEPROM †	1. EEPROM errore o guasto.
4.5	☐☐☐☐☐☐☐☐☐	GUASTO DI COLLEGAMENTO BATTERIA *	1. Batteria non connessa.2. Scarsa connessione ai terminali della batteria.

= Bisogna usare il programmatore per azzerare, come segue: selezionare menu Programma, modicare il valore da di qualsiasi parametro, girare l'interruore chiave.

NOTA

La macchina che è dotata di carica-batteria a bordo non sarà alimentata quando il carica-batteria a bordo non funziona correttamente; contattare il nostro centro di assistenza qualificato per ricevere aiuto.

SMALTIMENTO

Fate rottamare la macchina da un centro di Smaltimento Rifiuti Autorizzato.

Prima di rottamare la macchina, togliere e smaltire separatamente le parti che necessitano di smaltimento particolare, secondo la normativa vigente.

• Batteria
• Spazzola/Disco trascinatore
• Tubi e parti in plastica
• Componenti elettriche ed elettroniche (*)

(*) Si prega di contattare il nostro servizio di assistenza per lo smaltimento delle componenti elettriche e elettroniche.

INNHOLD

INNLEDNING 133

L0-(18) - Batterispenning lavere enn 18V

U-(25.5) - Batterispenning er 25,5V
