NÁVOD NA OBSLUHU Viper AS710 NILFISK

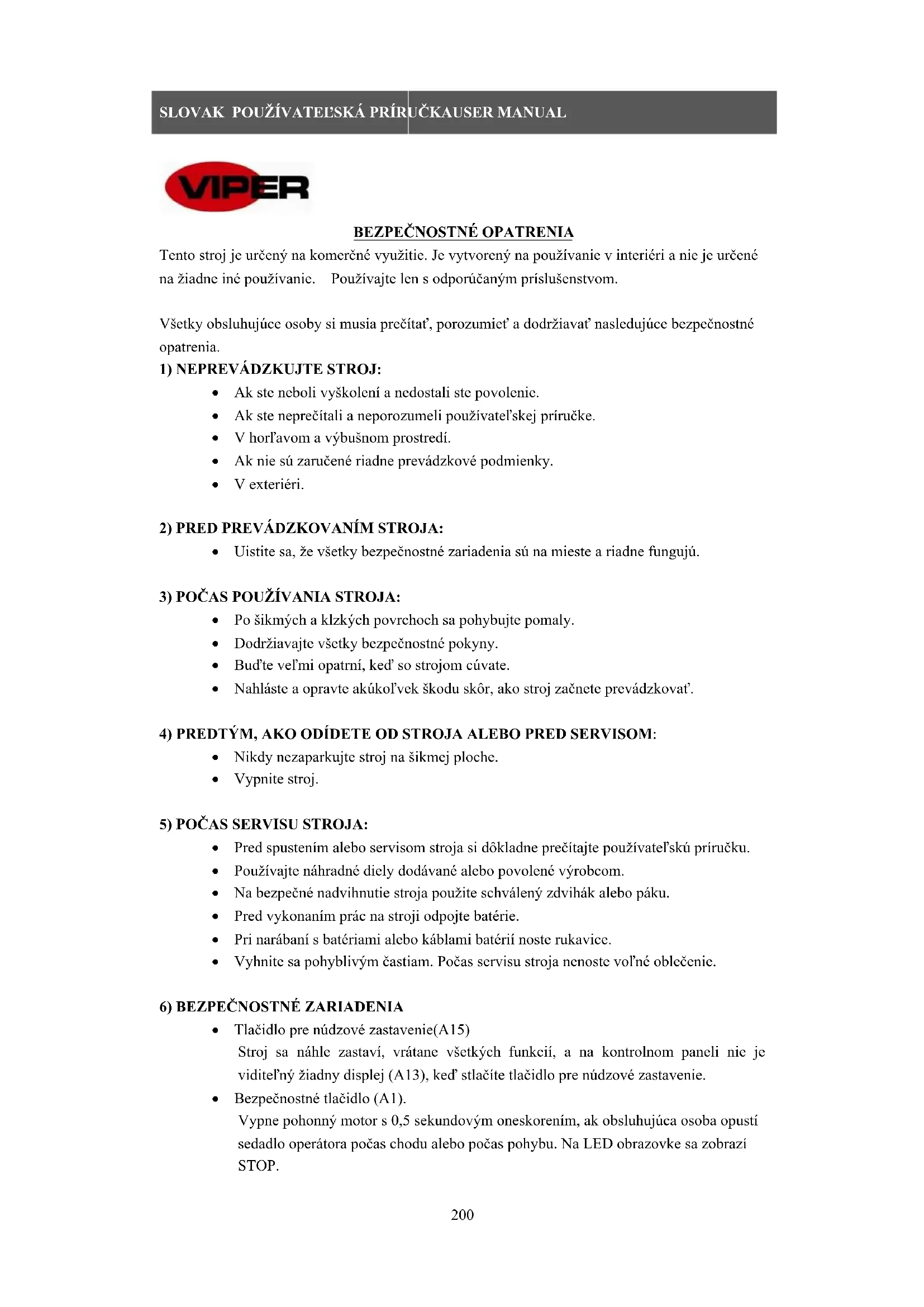

Tento stroj je určený na komerčné využitie. Je vytvorený na používanie v interiéri a nie je určené na žiadne iné používanie. Používajte len s odporúčaným príslušenstvom. Všetky obsluhujúce osoby si musia prečítať, porozumieť a dodržiavať nasledujúce bezpečnostné opatrenia.

1) NEPREVÁDZKUJTE STROJ:

Ak ste neboli vyškolení a nedostali ste povolenie. Ak ste neprečítali a neporozumeli používateľskej príručke. V horľavom a výbušnom prostredí. Ak nie sú zaručené riadne prevádzkové podmienky. V exteriéri.

2) PRED PREVÁDZKOVANÍM STROJA:

Uistite sa, že všetky bezpečnostné zariadenia sú na mieste a riadne fungujú.

3) POČAS POUŽÍVANIA STROJA:

Po šikmých a klzkých povrchoch sa pohybujte pomaly. Dodržiavajte všetky bezpečnostné pokyny. Buďte veľmi opatrní, keď so strojom cúvate. Nahláste a opravte akúkoľvek škodu skôr, ako stroj začnete prevádzkovať.

Pred spustením alebo servisom stroja si dôkladne prečítajte používateľskú príručku. Používajte náhradné diely dodávané alebo povolené výrobcom. Na bezpečné nadvihnutie stroja použite schválený zdvihák alebo páku. Pred vykonaním prác na stroji odpojte batérie. Pri narábaní s batériami alebo káblami batérií noste rukavice. Vyhnite sa pohyblivým častiam. Počas servisu stroja nenoste voľné oblečenie.

6) BEZPEČNOSTNÉ ZARIADENIA

Tlačidlo pre núdzové zastavenie(A15) Stroj sa náhle zastaví, vrátane všetkých funkcií, a na kontrolnom paneli nie je viditeľný žiadny displej (A13), keď stlačíte tlačidlo pre núdzové zastavenie. Bezpečnostné tlačidlo (A1). Vypne pohonný motor s 0,5 sekundovým oneskorením, ak obsluhujúca osoba opustí sedadlo operátora počas chodu alebo počas pohybu. Na LED obrazovke sa zobrazí

Batérie vyluč ujú vodík. Dôsledkom vodíka môže nastať výbuch alebo požiar. Držte ich ďalej od iskier alebo otvorených plameňov! Je doporučené pred nabíjaním stlačiť tlačidlo (C2), aby bola nádrž na špinavú vodu otvorená. Horľavé materiály môžu spôsobiť výbuch alebo požiar. Nepoužívajte v nádržiach horľavé materiály. Horľavé materiály alebo reaktívne materiály môžu spôsobiť výbuch alebo požiar. Nedvíhajte rukou. VAROVANIE Poukazuje na potenciálne riziko zranenia alebo nebezpečnú situáciu s rizikom smrti pre obsluhujúcu osobu. POZNÁMKA Poukazuje na poznámku týkajúcu sa dôležitej pripomienky alebo užitočných funkcií. NASTAVENIE

ROZBALENIE STROJA Skontrolujte bal iaci kartón, či nie je poškodený. Okamžite nahláste akékoľvek škody kuriérovi. Skontrolujte obsah balenia, aby ste sa uistili, že sa tam nachádzajú tieto časti:

4. Používateľská príručka

5. Nabíjačka batérie (ak je vo výbave)

6. Batérie (4x) (ak sú vo výbave)

7. Pripájací kábel pre batériu a nabíjačku (ak je vo výbave)

8. Varovná lampa (ak je vo výbave)

9. Držiak nárazníka (ak je vo výbave)

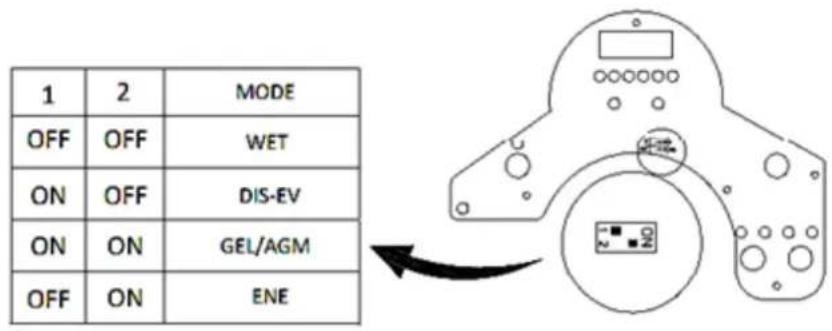

vodu (A3). Ak v stroji nie sú batérie, vložte batérie podľa Vašich požiadaviek. Keď si vyberiete batérie, zvoľte si režim VLHKÝ alebo GEL pomocou prepínača na zadnej strane PCB (doske plošných spojov), ako je to zobrazené na obrázku nižšie.SLOVAK POUŽÍVATEĽSKÁ PRÍRUČKAUSER MANUAL

3. Riadne vložte štyri batérie do priehradky, ako je to na obrázku nižšie. Svorku batérií

umiestnite pred tieto štyri batérie.

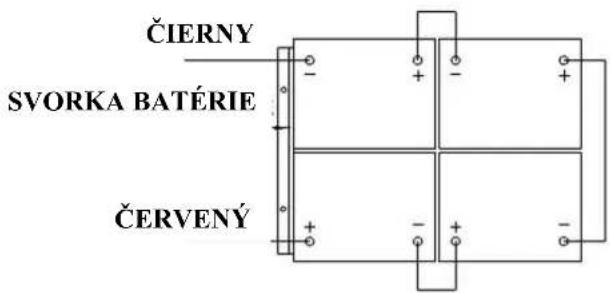

4. Pripojte káble batérií na miesta v číselnom poradí, ako to vidíte na obrázku nižšie.

1. Podlahu, ktorú sa chystáte čistiť, pozametajte alebo z nej utrite prach.

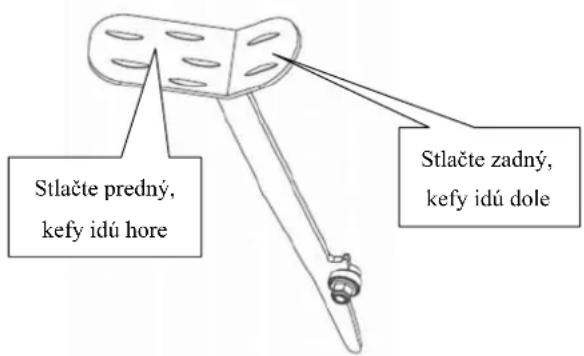

2. Nadvihnite hlavu kefy (A7) tak, že stúpite na predný nožný pedál (A10) na ľavej strane stroja.

3. Dajte kefy (A8) pod oba poháňače osi motora.

4. Posuňte dole sústavu hlavy kefy (A7) tak, že stúpnete na zadný nožný pedál (A10). V sede na

stroji zapnite spínač pre kefu (E3). Jemne stlačte pohonný pedál (C6) a kefy sa automaticky nainštalujú. Ak inštaláciu neviete úspešne vykonať na prvýkrát, vypnite spínač pre kefu (E3) a znova nastavte požadovanú pozíciu na inštalovanie kief.

5. Nastavenie matice (A6) na riadny priestor pre prácu.

Nikdy nepracujte tak, že ste kefu/mop nenainštalovali dôkladne. Pri čistení alebo výmene kief musíte nadvihnúť hlavu kefy a rýchlo otočiť do opačného smeru oproti smeru "práce". Dve kefy sa pohybujú v opačných smeroch. INŠTALOVANIE A NASTAVENIE STIERACEJ LIŠTY

3. Uvoľnite dve otočné skrutky (B2) na lište a posuňte lištu do drážok na zadnej strane držiaka

7. Môžte ho naplniť vodou po

9. Teplota vody nesmie presiahnuť 40°C.

2. Zapnite kľúčový vypínač (E5).

3. Zľahka stlačte pohonný pedál (C6) pre pohyb a uvoľnite ho pre kontrolu spätného chodu

alebo zastavenia stroja.

4. Pre väčšiu bezpečnosť potrebujete skontrolovať Tlačidlo núdzového zastavenia (A15), ktoré

hneď zastaví stroj, skontrolujte, či toto tlačidlo funguje, keď stroj používate po prvýkrát. Uvoľnite ho otočením.

5. Ak sa indikátor chyby pohonu motora (E4) zapne, musíte tomu venovať viac pozornosti. viď

INFORMÁCIE O CHYBÁCH

Prevýšenie v smere jazdy nesmie presiahnuť (10) %. Brzda pohonu motora je aktívna, keď je stroj normálne v chode, to znamená, že svorka brzdy je blízko hlavnej časti motora. Keď je stroj zabalený alebo sa vyskytne chyba stroja alebo nejaká zvláštna situácia, svorka motora sa vytiahne a stlmí používanie umývačky, takže môžete stroj posunúť aj tlačením rukou. OBSLUHA STRO

Neobsluhujte stroj, kým ste nedostali profesionálne školenie. Pre obsluhou stroja si musíte prečítať túto príručku a porozumieť jej.

1. Keď obsluhujete stroj, musíte sedieť na jeho sedadle.

Je lepši e vypnúť tlačidlo motora kefy predtým, ako kefu spustíte, aby ste sa vyhli fŕkaniu vody. Lepšie je pred spätným chodom stroja vytiahnuť hlavu kefy hore. Nepracujte s kefou na jednom mieste príliš dlho, mohli by ste poškodiť podlahu.

4. Zapnite kľúčový vypínač (E5).

5. Zapnite spínač motora kefy (E3).

6. Pomaly stlačte pohonný pedál (C6) a otočte volant (A14) vpred. Rýchlosť viete ovládať

pomocou voliča (E6), otočením doľava znížite rýchlosť, otočením doprava ju zvýšite. Pre cúvanie môžete stlačiť tlačidlo (E7).

7. Nastavte veľkosť prietoku roztoku stlačením nastavovacieho tlačidla pre roztok/vodu. (D5).

8. Keď zapnete kľúčový vypínač (E5), môžete nabíjať mobilný telefón cez USB rozhranie na

9. Stlačením klaksóna (E9) môžete upozorniť v prípade, ak sa stretnete s neočakávaným alebo

veľkým davom. Ak je indikátor batérie červený alebo bliká, nepokračujte v práci so strojom; mohli by ste tým spôsobiť škodu na batériách alebo na stroji. Znovu batérie nabite. Pravidelne sledujte rúrku pre kontrolu čistej vody (C7). Ak sa nádrž vyprázdni, vypnite spínač kefy, spínač roztoku a nadvihnite hlavu kefy. Stieraciu lištu nechajte dole a pokračujte vo vysávaní, kým nepozbierate všetku špinavú vodu. Pravidelne sledujte filter (D3) a vyčistite ho tak, že odskrutkujete pevný kryt. Ak stieracia lišta necháva na dlážke pásy, nadvihnite lištu od zeme a utrite čepele vlhkou handrou. Na utieranie a odstránenie nečistôt nepoužívajte prsty, mohli by ste sa poraniť. Motory dvoch kief/motor vysávača/pohonný motor/riadiaci obvod sú vybavené ochranou pred preťažením (F3), ktorý ich chráni pred tým, aby ste ich preťažili. Ak sa ochrana pred preťažením vypne, nemôžete ju okamžite znova zapnúť. Najprv musíte zistiť, čo spôsobilo aktivovanie brzdy, a pred resetovaním brzdy musíte nechať motor vychladnúť.

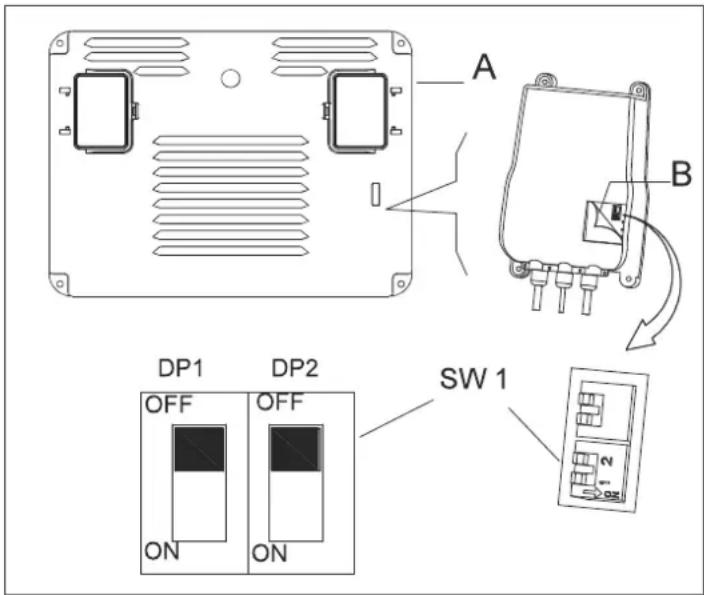

Skontrolujte, či koncovky batérie nie sú opotrebované alebo uvoľnené. Ak je to potrebné, vymeňte ich. Počas nabíjania stroj nepoužívajte. Nastavenie krivky nabíjania batérie (SPE) Nabíjačku nenastavujte, pokiaľ nemáte odborné zaškolenie

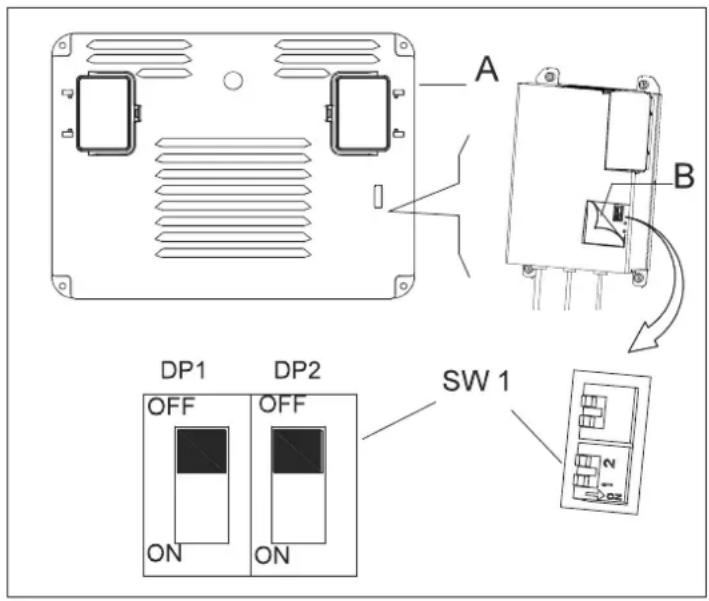

2. Iba sada dip prepínača SW1 (ten na ľavej strane) má vplyv na výber nabíjacej krivky podľa

2. Iba sada dip prepínača SW1 (ten na ľavej strane) má vplyv na výber nabíjacej krivky podľa

tabuľky uvedenej nižšie. (SW2: VYP) Spôsob nastavenia režimu batérie podľa nabíjačky. Nenastavujte nabíjačku, ak ste nemali profesionálne školenie. DIP prepínač: SW1 (IBA PRE)

DP1 DP2 KRIVKA NABÍJANIA

ZAP VYP IUIa-ACD pre Flooded/Wet traction batérie VYP VYP IUIa pre Gelové batérie Exide-Sonnenschein VYP ZAP IUUa pre Fullriver AGM batérie (predvolená) ZAP ZAP IUIa pre Discover AGM batérieČistenie filtra trubice na roztok Kontrola pevnosti skrutiek a matíc （1） Namazanie otočných častí （1） Kontrola alebo výmena držiaka kefy/mopu motorovej karbónovej kefy （2） Kontrola alebo výmena sacieho systému motorovej karbónovej kefy （2） Kontrola alebo výmena pohonu motora （2） (1) A po prvých 8 pracovných hodinách. (2) Tento úkon údržby musí vykonať autorizované servisné centrum. SLOVAK POUŽÍVATEĽSKÁ PRÍRUČKAUSER MANUAL

Ak stroj nebudete používať viac ako 30 dní, vykonajte nasledujúce kroky:

1. Vykonajte kroky "Po každom použití". (viď časť Údržba).

2. Nadvihnite kefu a lištu.

3. Uložte stroj na čisté, suché a nenaklonené miesto. Ak ho skladujete na mieste, kde môže byť

teplota pod bodom mrazu, uistite sa, že ste pred uskladnením vypustili všetky tekutiny zo stroja. Záruka sa nebude vzťahovať na žiadne škody spôsobené mrazom. ÚDRŽBA Údržbu musíte vykonávať tak, že je stroj vypnutý a kábel nabíjačky batérie odpojený. Všetky kroky údržby musí vykonať kvalifikovaná osoba alebo autorizované servisné centrum. Táto Príručka popisuje len najbežnejšiu údržbu. Ohľadom ďalších spôsobov údržby kontaktujte svoje miestne servisné centrum.

TABUĽKA PLÁNU ÚDRŽBY

Úkon Po každom použití Týždenne Každých 6 mesiacov Ročne Nabíjanie batérií Vyčistenie lišty Vyčistenie kefy/mopu Vyčistenie nádrže a povysávanie mriežky s plavákom, kontrola tesnenia krytu Kontrola a výmena čepele stieracej lišty Čistenie filtra nádoby na špinavú vodu

SKLADOVANIE STROJAKÓDY BLIKANIA LED POPIS

1.1 ¤ ¤ Prehriatie > 92°, motor preťažený

1.2 ¤ ¤¤ Porucha akcelerátora

1.3 ¤ ¤¤¤ Porucha potenciometra obmedzovača rýchlosti

2.1 ¤¤ ¤ Porucha otvorenia aktivátora hlavného relé

2.2 ¤¤ ¤¤ Spoj hlavného relé

3.4 ¤¤¤ ¤¤¤¤ Porucha deaktivácie brzdy

3.5 ¤¤¤ ¤¤¤¤¤ Porucha HPD (nesprávna regulácia potenciometra akcelerátora)

4.1 ¤¤¤¤ ¤ Skrat motora

4.2 ¤¤¤¤ ¤¤ Nesprávne napätie motora/skrat v motore

2. Na uvoľnenie prednej svorky a výmenu prednej čepele odskrutkujte ľavú a pravú maticu.

3. Uvoľnite úchytky (B4) a zložte zadnú svorku, vymeňte zadnú čepeľ.

L0-18 U-25.5 ERR-01 Stroj sa nepohybuje a kefa nepracuje, motor vysávača môže pracovať Pohonný čas stroja dohromady je 12,3 hodín Napätie batérií je nižšie ako 18 V Napätie batérií je 25,5 V Lišta sa posunie dole pred cúvaním stroja INFORMÁCIE INDIKÁTORA CHÝB MOTORA POHONU PRÍKLAD KÓDU BLIKANIA LED, ¤¤ ¤¤¤¤ znamená, že LED zabliká 2-krát, po niekoľkých sekundách LED zabliká 4-krát. LED počas normálne chodu stále svieti. ČISTENIE LIŠTY A VÝMENA ČEPELE Pre optimálny výkon musia byť čepele stieracej lišty čisté, suché a nepoškodené. Ak sú poškodené, vymeňte ich.SLOVAK POUŽÍVATEĽSKÁ PRÍRUČKAUSER MANUAL
