Type	Barredora autoportante (fregadora de conductor a bordo)
Modèle	Viper AS710R
Dimensions (L × l × H)	1580 × 760 × 1230 mm
Poids net	225 kg
Poids brut	400 kg
Batteries	4 × 245 Ah (20 h), 24 V
Chargeur	24 V, 25 A
Moteur de balai	2 × 300 W
Moteur d'aspiration	500 W
Moteur d'entraînement	500 W
Vitesse maximale	6 km/h
Capacité réservoir solution	120 L
Capacité réservoir récupération	120 L
Largeur de travail (balais)	2 × 355 mm (diámetro)
Largeur de raclette	940 mm
Productivité	4413 m²/h
Niveau sonore	69 dB(A)
Pente maximale	10 %
Port USB	5 V, 0,8 A
Sécurité	Parada de emergencia (botón A15), interruptor de asiento, protecciones contra sobrecargas del motor
Entretien	Limpieza diaria de la rasqueta, cepillos, filtros; lubricación después de 8 h; verificación de las cuchillas de la rasqueta
Accessoires inclus	Manual de uso, cargador de batería, cables, rasqueta, 2 cepillos, portacepillos

Preguntas frecuentes - Viper AS710 NILFISK

¿Cómo cargar las baterías de la Viper AS710?

Para cargar las baterías, apague la máquina con el interruptor de llave (E5). Conecte el cargador aprobado a un enchufe de pared con conexión a tierra. Abra la tapa transparente y conecte el cable de carga al conector de corriente de la máquina (F1). El cargador arranca automáticamente. El indicador de carga (F2) se vuelve verde cuando la carga está completa. Desconecte primero el cargador del enchufe de pared, luego de la máquina. Cargue en un lugar bien ventilado y no permita que las baterías se descarguen completamente.

¿Cómo reemplazar los cepillos?

Asegúrese de que la máquina esté apagada (E5). Levante la cabeza del cepillo (A7) presionando la parte delantera del pedal (A10). Coloque el nuevo cepillo debajo de los cubos del motor de tracción. Baje la cabeza del cepillo presionando la parte trasera del pedal (A10). Siéntese en la máquina y encienda el interruptor del cepillo (E3). Presione ligeramente el pedal del conductor (C6) para que los cepillos se instalen automáticamente. Si la instalación falla, apague el interruptor y reajuste la posición.

¿Cómo ajustar la rasqueta?

Apague la máquina (E5). Gire la palanca de elevación de la rasqueta (C5) para bajar el soporte. Afloje los dos botones (B2) y deslice la rasqueta en las ranuras en la parte trasera del soporte. Apriete los botones. Enrosque la manguera de aspiración (B3) en el tubo de inmersión de la rasqueta. Ajuste la tuerca (B1) para obtener una aspiración óptima. Verifique que las cuchillas estén limpias y en buen estado.

¿Qué significa el código ERR-01 en la pantalla LED?

El código ERR-01 indica que la rasqueta está bajada mientras la máquina se pone en marcha atrás. Para resolverlo, levante la rasqueta antes de invertir la dirección de desplazamiento. Este código se muestra cuando el operador no levanta la rasqueta antes de retroceder. Levante la rasqueta manualmente o con la palanca (C5) para borrar el error.

¿Qué mantenimiento semanal se debe realizar?

Cada semana, limpie la rasqueta, los cepillos/patines, el tanque de recuperación y la rejilla de aspiración con el flotador. Verifique el estado de las juntas de la tapa. Verifique y reemplace si es necesario las cuchillas de la rasqueta. Limpie el filtro de recuperación y el filtro de la manguera de solución. Verifique el apriete de tornillos y tuercas (después de las primeras 8 horas). Lubrique las piezas giratorias.

¿Cómo vaciar el tanque de recuperación?

Para vaciar el tanque de recuperación, retire el tapón de la manguera de drenaje (C1) ubicada detrás de la máquina. Deje que el agua sucia fluya. Después de cada uso, también drene el tanque de solución desenroscando el tapón de drenaje (D1). Asegúrese de que el tanque de recuperación esté vacío antes de girarlo o moverlo.

¿Qué hacer si el motor de tracción no funciona?

Si el motor de tracción no funciona, verifique primero si la luz de error (E4) está encendida. Si es así, consulte los códigos de parpadeo del LED (tabla en el manual). Por ejemplo, 1.1 indica sobrecalentamiento o sobrecarga. Deje enfriar el motor y restablezca el disyuntor. Verifique también la batería, el interruptor de asiento y el botón de parada de emergencia. Si el problema persiste, contacte a un centro de servicio autorizado.

¿Puedo usar detergentes en la solución?

Sí, puede usar detergentes, pero solo productos de baja espuma, no inflamables y adecuados para fregadoras autoportantes. No supere una temperatura del agua de 40 °C. Llene el tanque de solución (A4) a través de la manguera debajo del asiento (C4) dejando aproximadamente 5 cm de espacio libre. Evite detergentes agresivos que puedan dañar los componentes.

¿Cómo almacenar la máquina si no se usa durante más de 30 días?

Si la máquina permanece sin uso más de 30 días, realice primero el mantenimiento diario (limpieza de rasqueta, cepillos, tanques). Levante el cepillo y la rasqueta. Almacene en un lugar limpio y seco, sin pendiente. Si el almacenamiento se realiza en un área con riesgo de congelación, vacíe completamente todos los líquidos de los tanques para evitar daños por congelación (la garantía no cubre daños por congelación). Cargue las baterías antes del almacenamiento.

¿Cuál es el procedimiento para cambiar las cuchillas de la rasqueta?

Desenrosque el botón (B2) para retirar la rasqueta. Desenrosque los botones izquierdo y derecho para liberar el elemento de sujeción delantero y reemplazar la cuchilla delantera. Desenganche los retenes (B4) para retirar el elemento de sujeción trasero y reemplazar la cuchilla trasera. Instale las nuevas cuchillas en orden inverso. Vuelva a montar la rasqueta y apriete el botón (B2). Verifique que las cuchillas estén limpias e intactas para un rendimiento óptimo.

MANUAL DE USUARIO Viper AS710 NILFISK

Nosotros, Nilfisk declaramos bajo nuestra única responsabilidad que el producto antes mencionado está en conformidad con las siguientes directivas y normas

ESPAÑOL INSTRUCCIONES DE USO.... 71-83

PORTUGUÊS MANUAL DO UTILIZADOR.... 84-96

6) DISPOSITIFS DE SÉCURITÉ

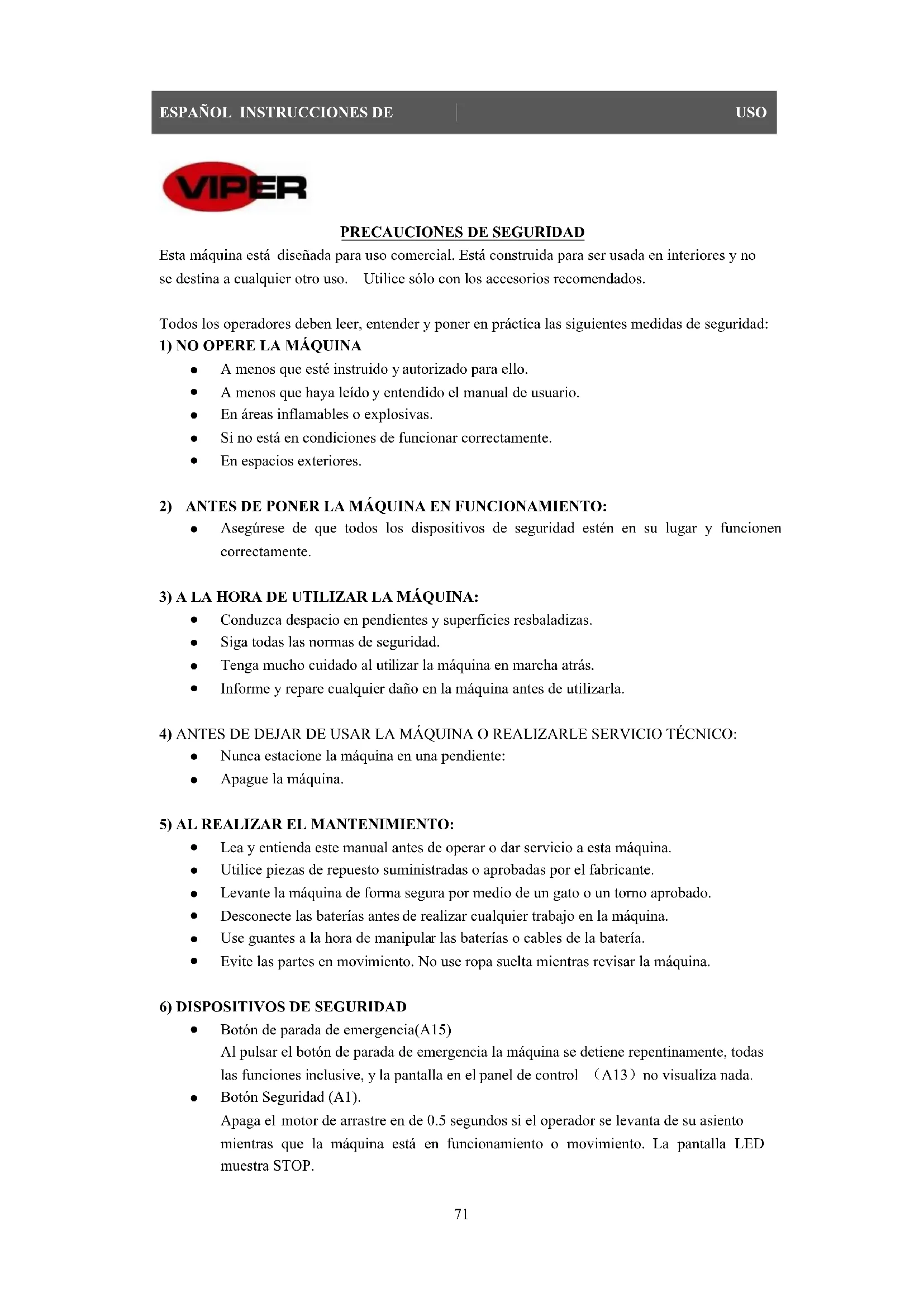

PRECAUCIONES DE SEGURIDAD

Esta máquina está diseñada para uso comercial. Está construida para ser usada en interiores y no se destina a cualquier otro uso. Utilice sólo con los accesorios recomendados.

Todos los operadores deben leer, entender y poner en práctica las siguientes medidas de seguridad:

1) NO OPERE LA MÁQUINA

• A menos que esté instruido y autorizado para ello.
• A menos que haya leído y entendido el manual de usuario.
- En áreas inflamables o explosivas.
- Si no está en condiciones de funcionar correctamente.
• En espacios exteriores.

2) ANTES DE PONER LA MÁQUINA EN FUNCIONAMIENTO:

- Asegúrese de que todos los dispositivos de seguridad estén en su lugar y funcionen correctamente.

3) A LA HORA DE UTILIZAR LA MÁQUINA:

• Conduzca despacio en pendientes y superficies resbaladizas.
• Siga todas las normas de seguridad.
• Tenga mucho cuidado al utilizar la máquina en marcha atrás.
• Informe y repare cualquier daño en la máquina antes de utilizarla.

4) ANTES DE DEJAR DE USAR LA MÁQUINA O REALIZARLE SERVICIO TÉCNICO:

• Nunca estacione la máquina en una pendiente:
  • Apague la máquina.

5) AL REALIZAR EL MANTENIMIENTO:

• Lea y entienda este manual antes de operar o dar servicio a esta máquina.
• Utilice piezas de repuesto suministradas o aprobadas por el fabricante.
  • Levante la máquina de forma segura por medio de un gato o un torno aprobado.
• Desconecte las baterías antes de realizar cualquier trabajo en la máquina.
• Use guantes a la hora de manipular las baterías o cables de la batería.
  • Evite las partes en movimiento. No use ropa suelta mientras revisar la máquina.

6) DISPOSITIVOS DE SEGURIDAD

- Botón de parada de emergencia(A15) Al pulsar el botón de parada de emergencia la máquina se detiene repentinamente, todas las funciones inclusive, y la pantalla en el panel de control (A13) no visualiza nada.

• Botón Seguridad (A1).

Apaga el motor de arrastre en de 0.5 segundos si el operador se levanta de su asiento mientras que la máquina está en funcionamiento o movimiento. La pantalla LED muestra STOP.

Las baterías emiten hidrógeno. El hidrógeno podría causar explosiones o incendios. ¡Mantenga lejos de chispas y llamas descubiertas! Es recomendable pulsar el botón (C2) para abrir el tanque de recuperación antes de recargar la batería.

Los materiales inflamables pueden provocar una explosión o un incendio. No utilice materiales inflamables en los depósitos.

Los materiales inflamables o metales reactivos pueden provocar una explosión o un incendio. No recoja con la mano.

ADVERTENCIA Indica un riesgo potencial de lesión o situación peligrosa con riesgo de muerte para el operador.

NOTA Indica una nota sobre recordatorios importantes o funciones útiles.

MONTAJE E INSTALACIÓN DE LA MÁQUINA

DESEMABALAR LA MÁQUINA

Revise el cartón para comprobar si hay algún daño. Notifique inmediatamente al transportista de cualquier daño. Compruebe el contenido del paquete para asegurarse de que los siguientes elementos estén incluidos:

1. Máquina
2. Conjunto de labio de goma
3. Conjunto del cabezal del cepillo (x2)
4. Manual del usuario
5. Cargador de baterías (si está incluido)
6. Baterías (x4) (si están incluidas)
7. Cable de conexión de la batería y el cargador (si está incluido)
8. Luz estroboscopica (si está incluida)
9. Soporte del parachoques (si está incluido)

INSTALACIÓN DE LA BATERÍA

1. Apague el interruptor de llave (E5).
2. Abra el asiento (A1), empuje el botón (C2) y abra el tanque de recuperación (A3). Si la máquina no incluye las baterías. Coloque baterías que correspondan a sus requisitos.

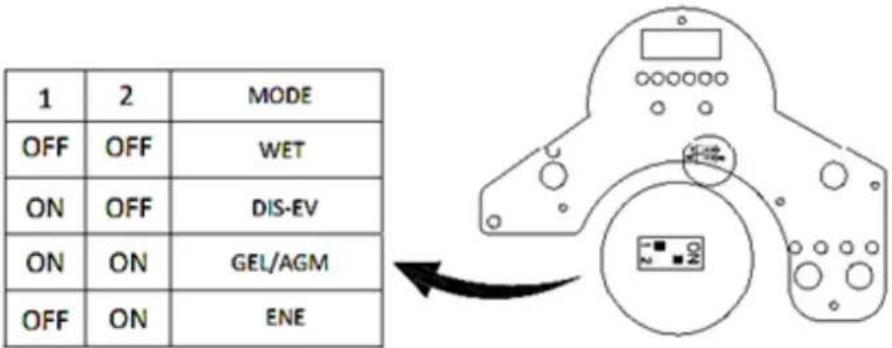

   Después de elegir las baterías, por favor seleccione entre los modos HÚMEDA o de GEL mediante el interruptor giratorio en la parte posterior de la PCB, como se indica en la figura de abajo.

1. Coloque las cuatro baterías cuidadosamente en el compartimiento como se indica en la figura de abajo. Ponga la abrazadera de la batería delante de las cuatro baterías.

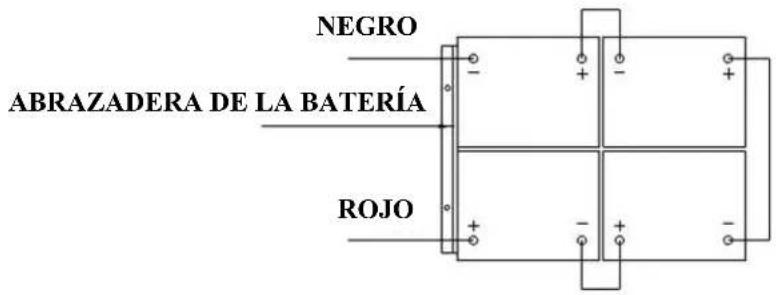

2. Conecte los cables y los postes de la batería en el orden numerado que se indica en la figura de abajo.

NEGRO ABRAZADERA DE LA BATERÍA ROJO

1. Aplique una capa o spray protector en las conexiones de los cables para evitar la corrosión de la batería.

2. Cubra el tanque de recuperación y el asiento.

Asegúrese de que el tanque de recuperación esté vacío al darle la vuelta.

No deje caer las baterías en el compartimiento. No coloque metal sobre las baterías.

Nunca conecte + a + o - a -, nunca conecte + a - con una sola batería, al desmontar o instalar las baterías.

MONTAJE DE LA MÁQUINA

1. Barra o trapee la superficie para que quede limpia.

2. Compruebe el medidor de las baterías para asegurarse de que estén completamente cargadas. (véase CARGAR LA BATERÍA)

3. Compruebe si el cepillo / disco se ha instalado correctamente.

4. Compruebe si los labios de goma se ha instalado correctamente.

5. Compruebe si el variador de velocidad (A9) funciona correctamente.

6. Asegúrese de que el tanque de recuperación esté vacío. Si no, vacíelo.
7. Asegúrese de que el indicador de nivel del agua) E10) en el tanque de solución no esté encendido. Si está encendido, llene agua en el tanque de solución (A4).
8. Compruebe si la válvula de agua (D2) no indica "0".

MONTAR EL ACCIONADOR DE ALMOHADILLA O CEPILLO

1. Asegúrese de que la máquina está apagada (E5).
2. Levante el cabezal del cepillo (A7) del suelo al pisar la parte delantera del pedal de pie (A10) en el lado izquierdo de la máquina.
3. Coloque los cepillos (A8) debajo de ambas cajas del motor de arrastre.
4. Baje el conjunto del cabezal del cepillo (A7) al pisar la parte posterior del pedal de pie (A10). Siéntese en la máquina para poner en marcha el interruptor del cepillo. Pise ligeramente el pedal de accionamiento (C6), luego los cepillos se instalarán automáticamente. Si la instalación no se puede realizar con éxito en una sola toma, apague el interruptor del cepillo (E3) y restablezca la posición adecuada para instalar los cepillos.

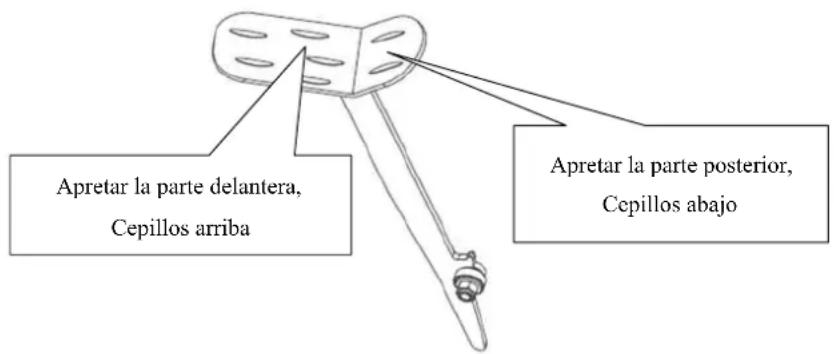

Apretar la parte delantera, Cepillos arriba Apretar la parte posterior, Cepillos abajo

1. Ajustar la tuerca (A6) para estar colocada adecuadamente para el funcionamiento.

Nunca opere la máquina sin que el cepillo/disco esté instalado(a) perfectamente.

Al limpiar o reemplazar los cepillos, hay que levantar el cabezal del cepillo y girar el sentido inverso rápidamente al sentido de "trabajo". Los dos cepillos están en dirección opuesta.

INSTALCIÓN Y AJUSTE DE LA ESCOBILLA DE GOMA

1. Asegúrese de que la máqui na está apagada (E5).
2. Gire la palanca de elevación de los labios de goma (C5) para dejar el soporte de montaje de los labios de goma (A5) en el suelo.
3. Afloje las dos pomos (B2) de los labios de goma y deslice los labios en las ranuras en la parte posterior del soporte de los labios de goma.
4. Apriete los pomos (B2) de forma segura.
5. Inserte la manguera de aspiración (B3) en el tubo de recogida de los labios de goma.
6. Ajustar la tuerca (B1) para estar colocada adecuadamente para la succión.

RELLENAR EL DEPÓSITO DE SOLUCIÓN

1. Se puede llenar con agua usando una manguera deb ajo del asiento (C4).
2. No sobrellene el depósito de solución. Deje por lo menos dos pulgadas desde la abertura del tanque.
3. La temperatura del agua no debe exceder los 40°C.

Use solo detergentes de baja espuma y detergentes no inflamables apropiados para el uso en restregadoras de operador sentado.

Cada vez que haga falta llenar el depósito de solución, vacíe y limpie siempre el tanque de recuperación al retirar el tapón de la manguera de desagüe (C1). Después de cada uso desenrosque el tapón de desagüe (D1) para vaciar el depósito de solución.

REVISAR EL VARIADOR DE VELOCIDAD

1. Tome su posición en el asiento ( A1) de la máquina.
2. Gire el interruptor de llave (E5).
3. Apriete levemente el pedal de accionamiento (C6) para propulsar la máquina y suéltelo para comprobar si la máquina avanza o se detiene.
4. Para mayor seguridad, al usar la máquina por primera vez, hay que presionar el Botón de parada de emergencia (A15) para hacer que la máquina se detenga de repente y de esta manera comprobar si el botón funciona. Suélteo girando.
5. Si el indicador de error de motor de accionamiento (E4) se activa, debe prestar más atención. véase INFORMACIÓN DE ERRORES

La pendiente en la dirección de avance no debe exceder (10) %.

El freno del motor de accionamiento está activo cuando la máquina está funcionando normalmente, o sea el soporte del freno estando cerca del cuerpo principal del motor. Cuando la máquina esté siendo empaquetada/desempaquetada, así como en caso de error o en ciertas situaciones especiales, se elimina el soporte del freno y se usa una arandela para bloquearlo, de modo que la máquina pueda ser empujada a mano.

No utilice la máquina a menos que tenga la capacitación profesional. Usted ha leído y entendido este manual antes de operar la máquina.

1. Usted debe sentarse en el asiento de la máquina para operarla.
2. Baje el conjunto de la boquilla con los labios de goma hacia el suelo.

Asegúrese de levantar la boquilla con los labios de goma antes de mover la máquina en marcha atrás, de lo contrario la máquina se detiene y la pantalla LED muestra ERR-01.

1. Baje el cabezal del cepillo hacia el suelo.

Será mejor desactivar el botón del motor del cepillo antes de levantar el cepillo para evitar que corra agua. Será mejor levantar el cabezal del cepillo antes de mover la máquina en marcha atrás. No deje que los cepillos operen en el mismo lugar durante mucho tiempo ya que podrían dañar la superficie del suelo.

1. Encienda el interruptor de llave. (E5)
2. Encienda el interruptor del motor del cepillo. (E3)
3. Apriete el pedal de accionamiento lentamente (C6) y gire el volante (A4) para avanzar. La velocidad puede controlarse a través de un pomo (E6), girar a la izquierda reduce la velocidad mientras que girar a la derecha aumenta la velocidad. Y para invertir la dirección, puede pulsar el interruptor (E7).
4. Ajuste el caudal de la solución pulsando el botón de ajuste de solución / agua. (D5)
5. Si enciende el interruptor de llave (E5), puede cargar un teléfono móvil mediante la interfaz USB de carga (A11).
6. Puede presionar el boton (E9) como señal de alerta en caso de encontrarse con muchedumbres inesperadas o multitudes pesadas.

Cuando el indicador de la batería está de color rojo y parpadea, no siga utilizando la máquina; de lo contrario esto causará daño a las baterías de la máquina. Recargue las baterías.

Revise el tubo transparente regularmente (C7). Si el tanque se vacía, apague el interruptor del cepillo, interruptor de solución y levante el cabezal del cepillo. Mantenga la boquilla de aspiración hacia abajo y siga la aspiración hasta que el agua sucia esté completamente recogida.

Revise el filtro (D3) regularmente y límpielo al desenroscar la tapa transparente.

Si el conjunto de la boquilla con los labios de goma deja marcas en el suelo, levante la boquilla del suelo y limpie las láminas con un paño húmedo.

No utilice sus dedos para limpiar o eliminar los residuos de las láminas, ya que puede producirse una lesión.

Los dos motores de los cepillos / motor de aspiración / motor de accionamiento / circuito de control están equipados con un protector de sobrecarga (F3), que los protege de la sobrecarga. Si el protector de sobrecarga se activa, este se debe restablecer inmediatamente. Primero debe determinar la causa del disparo del disyuntor, y permitir que el motor se enfríe antes de poder restablecer el interruptor.

CARGAR LA BATERÍA

Por favor, use cargadores aprobados para cargar las baterías, si la máquina no está equipada con cargador de baterías de a bordo.

Para un buen rendimiento de la máquina, mantenga las baterías cargadas en todo momento. No las deje en condición de sobrecarga excesiva.

A la hora de cargar la máquina, no se olvide de dejar la tapa transparente abierta. Cargue las baterías cuando el indicador rojo (E11) se ilumina.

1. Cargue la máquina en un área bien ventilada.
2. Apague la máquina (E5).
3. Enchufe el cargador aprobado en una toma de corriente con conexión a tierra. Abra la tapa transparente, luego conecte el cable de carga al conector de la máquina (F1).
4. El cargador empezará a cargar las baterías automáticamente.
5. Compruebe si la carga de la batería se ha completado. El indicador de carga (F2) está de color rojo.
6. Al finalizar la carga, desconecte el cargador de la toma de corriente y, a continuación, desconecte el cargador de la máquina.
7. Almacene el cable de carga en el compartimiento que se indica abajo (C3).

Compruebe si las conexiones de la batería muestran algún desgaste o terminales sueltos. Reemplácelos si hace falta.

Por favor no utilice la máquina cuando se está cargando la batería.

Configuración de la curva de carga de la batería (SPE)

No ajuste el cargador, a menos que tenga una formación profesional

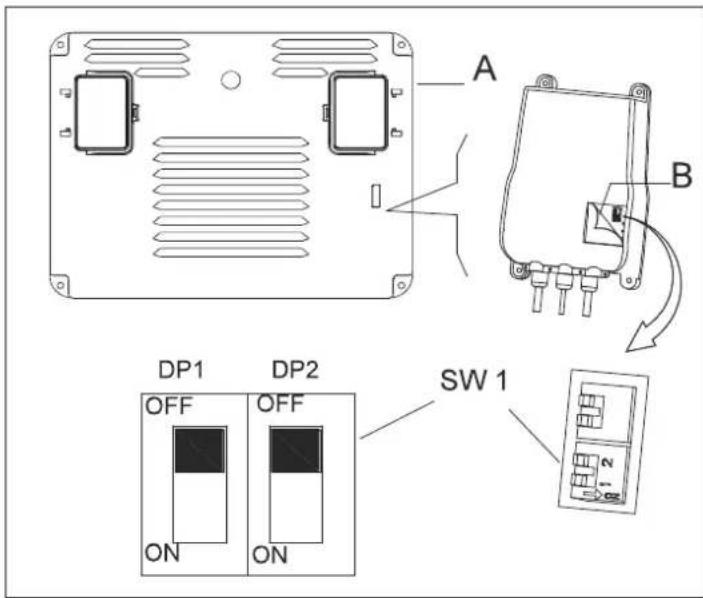

1. Apague la máquina y desmonte la cubierta de control (A) de la máquina. A continuación, abra la etiqueta de la cubierta del cargador (B). Encontrará los 2 conjuntos de interruptores DIP (SW1 y SW2) en el cargador.
2. Solo el conjunto de interruptor DIP SW1 (en el lado izquierdo) tiene efecto sobre la selección de la curva de carga de acuerdo con la siguiente tabla. (SW2: OFF)

A B DP1 DP2 SW 1 OFF OFF ON ON

Modo de Batería. Configurar el método de carga.

No configure el cargador a menos que tenga la capacitación profesional.

DP1 DP2 CURVA DE CARGA

ON OFF IUIa-ACD para baterías de Plomo-Ácido (Húmedas)

OFF OFF IUIa-GEL para baterías de Gel de Exide-Sonnenschein

OFF ON IUU0-GEL para baterías HAZE Gel y AGM de otros fabricantes

ON ON IUIUa-AGM para baterías Discover AGM

Configuración de la curva de carga de la batería (Powerfirst)

No ajuste el cargador, a menos que tenga una formación profesional

1. Apague la máquina y desmonte la cubierta de control (A) de la máquina. A continuación, abra la etiqueta de la cubierta del cargador (B). Encontrará los 2 conjuntos de interruptores DIP (SW1 y SW2) en el cargador.
2. Solo el conjunto de interruptor DIP SW1 (en el lado izquierdo) tiene efecto sobre la selección de la curva de carga de acuerdo con la siguiente tabla. (SW2: OFF)

A B DP1 DP2 SW 1 OFF OFF ON ON

Modo de Batería. Configurar el método de carga.

No configure el cargador a menos que tenga la capacitación profesional.

DP1 DP2 CURVA DE CARGA
ON	OFF	IUIa-ACD para baterías Flooded/Wet traction
OFF	OFF	IUIa para baterías de Gel de Exide-Sonnenschein
OFF	ON	IUUa para baterías Fullriver AGM (predeterminadas)
ON	ON	IUIa para baterías Discover AGM

ALMACENAMIENTO DE LA MÁQUINA

Si la máquina no se va a usar por más de 30 días, por favor realice las siguientes acciones.

1. Lleve a cabo los procedimientos de mantenimiento "Después de cada uso". (Véase la Sección Mantenimiento).
2. Levante el cepillo y la boquilla con los labios de goma.
3. Almacene la máquina en un lugar limpio, seco y sin pendiente. Si el área donde va a guardar la máquina puede alcanzar temperaturas de congelación, asegúrese de drenar todos los líquidos de la máquina antes de su almacenamiento. Cualquier daño, causado por temperaturas de congelación no está cubierto por la garantía.

MANTENIMIENTO

Los procedimientos de mantenimiento se deben realizar con la máquina apagada y el cable del cargador de baterías desconectado.

Todos los procedimientos de mantenimiento deben ser realizados por personal calificado, o por el Centro de Servicio autorizado. Este Manual describe solo el mantenimiento más común. Para los procedimientos de mantenimiento adicional, comuníquese con su Centro de Servicio local.

Procedimiento	Después de cada uso	Semanal	Cada seis meses	Anual
Cargar la batería
Limpiar los labios de Goma
Limpiar del Cepillo/Disco
Limpiar el Tanque y la rejilla de aspiración con el flotador, revisar la junta de la tapa
Revisar y reemplazar los labios de la boquilla de aspiración
Limpiar el Filtro de Recuperación
Limpiar el filtro del tubo de solución
Revisar y apretar el tornillo y la tuerca			(1)
lubricar las piezas giratorias	(1)
Revisar y reemplazar el cepillo de carbono del Cepillo/Disco				(2)
Revisar y reemplazar las escobillas del motor del sistema de aspiración				(2)
Revisar y reemplazar el Motor de Arrastre (2)

(1) Y después de las primeras 8 horas de funcionamiento.
(2) Este procedimiento de mantenimiento debe ser realizado por un Centro de Servicio autorizado.

LIMPIEZA DE LOS LABIOS DE GOMA Y SUSTITUICIÓN

Para un rendimiento óptimo, los labios de la boquilla deben estar limpias, secas y sin daños. Si están dañadas, cámbielas.

1. Afloje los pomos (B2) para desmontar la boquilla.
2. Desenrosque los pomos izquierda y derecha para relajar la abrazadera delantera, reemplace el labio delantero.
3. Desenganche los retenes (B4) y retire la abrazadera trasera, reemplace el labio trasero.
4. Instale los labios siguiendo el orden inverso del desmontaje.
5. Monte los labios de goma para apretar los pomos (B2).

INFORMACIONES QUE SE VISUALIZAN EN LA PANTALLA LED

STOP La máquina no funciona y el cepillo tampoco funciona, el motor de aspiración no se pone en marcha.

00012.3 El máximo tiempo de funcionamiento de la máquina es 12.3 horas

L0-18 El voltaje de baterías es menor de 18 V

U-25.5 El voltaje de baterías es 25.5V

ERR-01 Tire la boquilla hacia abajo antes de mover en marcha atrás

INFORMACIONES DEL INDICADOR DE ERRORES DEL MOTOR DE ARRASTRE

EJEMPLO DE AVISOS PARPADEANTES DE LA PANTALLA LED, □□ □□□□ significa que la pantalla LED parpadea dos veces, después de algunos segundos la pantalla LED parpadea 4 veces. En condiciones normales la pantalla LED está permanentemente iluminada.

AVISOS PARPADEANTES DE LA PANTALLA LED		DESCRIPCIÓN
1.1	Sobrecalentamiento>92°, sobrecarga del motor
1.2	Mal funcionamiento del acelerador
1.3		Mal funcionamiento del potenciómetro de limitación de velocidad
1.4	Mal funcionamiento de bajo voltaje
1.5	Mal funcionamiento de sobre voltaje
2.1	Fallo en la apertura del actuador del contactor principal
2.2	Vínculo del contactor principal
2.3		Mal funcionamiento del contactor principal, defecto en la bobina del freno eléctrico
2.4	Fallo en el cierre del actuador del contactor principal
3.1	Mal funcionamiento del potenciómetro del acelerador
3.2	Mal funcionamiento activación del freno
3.4	Mal funcionamiento desactivación del freno
3.5		Mal funcionamiento HPD (regulación incorrecta del potenciómetro del acelerador)
4.1	Cortocircuito del motor
4.2	Voltaje del motor incorrecto / cortocircuito en el motor
4.3	Mal funcionamiento EEPROM
4.4		Cortocircuito en el motor/error EEPROM

Parámetro

Modelo	AS710R AS850R
Largo/Ancho/Alto de la máquina	1580*760*1230 1580*890*1230
Capacidad del depósito de solución	120L 120L
Capacidad del tanque de recuperación	120L 120L
Diámetro de las ruedas traseras	300MM 300MM
Potencia del motor del cepillo	2x300W 2x300W
Potencia del motor de aspiración	500W 500W
Potencia del motor de arrastre	500W 500W
Velocidad de conducción máxima	6km/h 6km/h
Nivel de ruido	69dB(A) 69dB(A)
Baterías largo/ancho/alto	241*168*300	241*168*300
Dimensiones de las baterías	4x245AH(20hours)	4x245AH(20hours)
Capacidad de trabajo, hasta	1800mm H2O 1800mm H2O
Productividad de limpieza	4413sq.m/h 5130sq.m/h
Ancho de la boquilla de aspiración	940MM 1060MM
Diámetro del cepillo	2x355MM 2x406MM
RPM del cepillo	204rpm/min 204rpm/min
Cargador	24V 25A 24V 25A
Peso de la máquina	225KG	230KG
Peso de la máquina (bruto)	400KG	440KG
Dimensiones del Embalaje	1730*810*1410	1730*900*1410
Especificaciones del cargador USB	5V, 0.8A	5V, 0.8A
Pendiente	10%	10%

RESOLUCIÓN DE PROBLEMAS

Problema Causa posible Resolución
La máquina no se pone en marcha, la pantalla LED (E1) no se ilumina	El conector de la batería está desconectado.	Conéctelo.
	Las baterías están completamente descargadas.	Reemplace las baterías
La máquina no se pone en marcha, la luz de indicación (E11) está de color rojo	Las baterías están descargadas Reemplace las baterías	las baterías
La máquina no se mueve hacia delante o hacia atrás.	La PCB o el tablero están rotos. Sustituya	a PCB o el tablero
	El botón de parada de emergencia (A15) no se suelta	Gire y suelte
	El interruptor de limitación del asiento no está activado	Tome su asiento en la máquina
	La escobilla de goma no está levantada al mover la máquina en marcha atrás, la pantalla LED (E1) muestra ERR-01	Antes de invertir la dirección, levante la escobilla de goma
El motor del cepillo no funciona, la luz de indicación no se ilumina	La PCB o el tablero están rotos. Sustituya	a PCB o el tablero
	El motor de cubierta está sobrecargado	Utilice cepillos menos agresivos, adecuados para el suelo a limpiar, restablezca el disyuntor
	Una obstrucción impide que el cepillo gire	Limpie el eje del cepillo
El motor de arrastre no funciona	El indicador de errores (E4) se ilumina	Consulte INFORMACIÓN DE ERRORES
	El motor de arrastre está sobrecargado	Revise el motor de arrastre, restablezca el disyuntor
El motor del sistema de aspiración no funciona	EL tanque de recuperación está lleno, la luz (E2) está de color rojo	Vacíe el tanque de recuperación
	El motor de aspiración está sobrecargado	Revise el motor de aspiración, restablezca el disyuntor
	La PCB o el tablero están rotos. Sustituya	a PCB o el tablero
La recogida de agua sucia es insuficiente	EL tanque de recuperación está lleno, la luz (E2) está de color rojo	Vacíe el tanque de recuperación
	La mangucra está desconectada de la escobilla	Vuelva a conectarla.
	El conjunto de aspiración está obstruido	Limpielo o reviselo
	La escobilla de goma está sucia, o las láminas de la escobilla están desgastadas o dañadas	Limpie y revise la escobilla de goma
	La tapa del tanque (A2) no está bien cerrada, o la junta está dañada	Cierre la tapa bien o reemplace la junta
El flujo de solución es insuficiente	El filtro de la solución (D3) está sucio. Limpie el filtro
	La solución está vacía, la luz (E10) está de color rojo	Rellene el depósito
	La válvula de control de flujo (D2) muestra "0"	Abra la válvula de control de flujo
	La solución está sucia Limpie la solución
Los labios de goma está dejando marcas en el suelo	Hay residuos bajo los labios Retire los residuos
	Los labios están desgastadas, astilladas o rasgadas	Reemplace los labios
La máquina no frena	El freno del motor de arrastre no se activa.	El soporte del freno está bloqueado

PRECAUÇÕES DE SEGURANÇA

6) DISPOSITIVOS DE SEGURANÇA

1. Ajuste a porca (A6) para funcionar correctamente.

Nunca utilize a máquina sem que a escova/disco esteja correctamente instalado.

Modo de bateria. Configurar o método de carga.

Modo de bateria. Configurar o método de carga.

5) PŘI SERVISU ZAŘÍZENÍ:

6) BEZPEČNOSTNÍ ZAŘÍZENÍ

5) KO STROJ SERVISIRATE:

6) BEZPEČNOSTNÉ ZARIADENIA

6) SIKKERHEDSANORDNINGER

• Nødstopsknap (A15)
