Vrsta	Samovozna pometalna in pomivalna naprava (ride-on floor scrubber)
Model	Viper AS710R
Dimenzije (D × Š × V)	1580 × 760 × 1230 mm
Neto teža	225 kg
Bruto teža	400 kg
Baterije	4 × 245 Ah (20 h), 24 V
Polnilec	24 V, 25 A
Motor pometalne krtače	2 × 300 W
Sesalni motor	500 W
Pogonski motor	500 W
Največja hitrost	6 km/h
Prostornina rezervoarja za raztopino	120 L
Prostornina rezervoarja za odpadno vodo	120 L
Delovna širina (krtače)	2 × 355 mm (premer)
Širina brisalca	940 mm
Produktivnost	4413 m²/h
Raven hrupa	69 dB(A)
Maksimalni naklon	10 %
USB vrata	5 V, 0,8 A
Varnost	Tipka za nujno zaustavitev (gumb A15), stikalo sedeža, zaščita pred preobremenitvijo motorja
Vzdrževanje	Dnevno čiščenje brisalca, krtač, filtrov; mazanje po 8 urah; preverjanje rezil brisalca
Vključeni dodatki	Navodila za uporabo, polnilec baterije, kabli, brisalec, 2 krtači, nosilec krtače

Pogosto zastavljena vprašanja - Viper AS710 NILFISK

Kako napolniti baterije naprave Viper AS710?

Če želite napolniti baterije, izklopite napravo s ključnim stikalom (E5). Priključite odobreni polnilec v ozemljeno stensko vtičnico. Odprite prozoren pokrov in povežite polnilni kabel z vtičnico naprave (F1). Polnilec se zažene samodejno. Indikator polnjenja (F2) postane zelen, ko je polnjenje končano. Najprej odklopite polnilec iz stenske vtičnice, nato iz naprave. Polnite v dobro prezračenem prostoru in ne dovolite, da se baterije popolnoma izpraznijo.

Kako zamenjati krtače?

Prepričajte se, da je naprava izklopljena (E5). Dvignite glavo krtače (A7) s pritiskom na sprednji del pedala (A10). Namestite novo krtačo pod pogonske motorje. Spustite glavo krtače s pritiskom na zadnji del pedala (A10). Sedite na napravo in vklopite stikalo krtače (E3). Rahlo pritisnite na pedal voznika (C6), da se krtače samodejno namestijo. Če namestitev ne uspe, izklopite stikalo in prilagodite položaj.

Kako nastaviti brisalec?

Izklopite napravo (E5). Obrnite dvižno ročico brisalca (C5), da spustite nosilec. Popustite oba gumba (B2) in potisnite brisalec v reže na zadnji strani nosilca. Zategnite gumba. Privijte sesalno cev (B3) na potopno cev brisalca. Nastavite matico (B1) za optimalno sesanje. Preverite, da so rezila čista in v dobrem stanju.

Kaj pomeni koda ERR-01 na LED zaslonu?

Koda ERR-01 pomeni, da je brisalec spuščen, medtem ko naprava vozi vzvratno. Za rešitev težave dvignite brisalec, preden spremenite smer vožnje. Ta koda se prikaže, ko upravitelj ne dvigne brisalca pred vzvratno vožnjo. Dvignite brisalec ročno ali s pomočjo ročice (C5), da izbrišete napako.

Kakšno tedensko vzdrževanje je treba izvesti?

Vsak teden očistite brisalec, krtače/blazinice, zbiralni rezervoar in sesalno rešetko s plovcem. Preverite stanje tesnil pokrova. Preglejte in po potrebi zamenjajte rezila brisalca. Očistite zbiralni filter in filter cevi za raztopino. Preverite privitost vijakov in matic (po prvih 8 urah). Namažite rotacijske dele.

Kako izprazniti zbiralni rezervoar?

Za izpraznitev zbiralnega rezervoarja odstranite čep odtočne cevi (C1) na zadnji strani naprave. Pustite, da umazana voda odteče. Po vsaki uporabi izpraznite tudi rezervoar za raztopino tako, da odvijete odtočni čep (D1). Poskrbite, da je zbiralni rezervoar prazen, preden ga obrnete ali premaknete.

Kaj storiti, če pogonski motor ne deluje?

Če pogonski motor ne deluje, najprej preverite, ali sveti indikator napake (E4). Če sveti, si oglejte kode utripanja LED (tabela v priročniku). Na primer, 1.1 pomeni pregrevanje ali preobremenitev. Pustite motor, da se ohladi, in ponastavite odklopnik. Prav tako preverite baterijo, stikalo sedeža in tipko za nujno zaustavitev. Če težava ne izgine, se obrnite na pooblaščeni servisni center.

Ali lahko uporabljam detergente v raztopini?

Da, lahko uporabljate detergente, vendar le nizko penaste, negorljive in primerne za samovozne čistilne naprave. Ne presegajte temperature vode 40 °C. Napolnite rezervoar za raztopino (A4) skozi cev pod sedežem (C4), pri čemer pustite približno 5 cm prostora. Izogibajte se agresivnim detergentom, ki bi lahko poškodovali komponente.

Kako shraniti napravo, če je ne uporabljate več kot 30 dni?

Če naprave ne uporabljate več kot 30 dni, najprej opravite dnevno vzdrževanje (čiščenje brisalca, krtač, rezervoarjev). Dvignite krtačo in brisalec. Shranite v čistem in suhem prostoru brez naklona. Če shranjujete na območju s tveganjem zmrzali, popolnoma izpraznite vse tekočine iz rezervoarjev, da preprečite poškodbe zaradi zmrzali (garancija ne krije poškodb zaradi zmrzali). Pred shranjevanjem napolnite baterije.

Kakšen je postopek za zamenjavo rezil brisalca?

Odvijte gumb (B2), da odstranite brisalec. Odvijte levi in desni gumb, da sprostite sprednji pritrdilni element in zamenjate sprednje rezilo. Sprostite zatiča (B4), da odstranite zadnji pritrdilni element in zamenjate zadnje rezilo. Namestite nova rezila v obratnem vrstnem redu. Ponovno namestite brisalec in zategnite gumb (B2). Preverite, da so rezila čista in nepoškodovana za optimalno delovanje.

NAVODILA ZA UPORABO Viper AS710 NILFISK

MI, Nilfisk izjavljamo s polno odgovornostjo, da je zgoraj omenjeni izdelek v skladu z naslednjimi smernicami in standardi.

Ta stroj je namenjen za komercialno uporabo. Je izdelan za uporabo v zaprtih prostorih in ni namenjen nobeni drugi uporabi. Uporabljajte ga le s priporočenimi dodatki.

Vsi operaterji morajo prebrati, razumeti in uveljavljati naslednje varnostne ukrepe:

1) NE UPRAVLJAJTE S STROJEM:

• Če niste poučeni in pooblaščeni.
• Če niste prebrali in razumeli uporabniških navodil.
  • V vnetljivih in eksplozivnih območjih.
• Če niste v primernih operativnih pogojih.
  • Na zunanjih površinah.

2) PREDEN UPRAVLJATE S STROJEM:

- Se prepričajte, da so vse varnostne naprave na mestu in pravilno delujejo.

3) KO UPORABLJATE STROJ:

• Se premikajte počasi po vzponih in drsečih površinah.
  • Sledite vsem varnostnim vodilom.
• Bodite zelo pozorni, ko boste uporabljali napravo v vzvratnem načinu.
• Poročajte in popravite kakršno koli škodo na stroju, preden z njim rokujete.

4) PREDEN ZAPUSTITE ALI SERVISIRATE NAPRAVO:

• Nikoli ne parkirajte stroja na pobočju.
• Ugasnite stroj.

• Preden rokujete ali servisirate stroj, temeljito preberite uporabniška navodila.
• Uporabite proizvajalčeve nadomestne dele ali tiste, ki jih proizvajalec priporoča.
• Uporabite odobreno dvigalko ali dvigalno napravo, za varen dvig stroja.
  • Preden spreminjate karkoli, odklopite baterije.
• Uporabite rokavice, ko rokujete z baterijami ali baterijskimi kabli.
• Izogibajte se premičnih delov. Ne oblačite ohlapnih oblačil, ko servisirate stroj.

6) VARNOSTNE NAPRAVE

• Varnostni gumb za zaustavitev(A15)
Stroj se nenadoma ustavi, vključno z vsemi funkcijami in na nadzorni plošči ni viden noben prikaz (A13), ko pritisnete varnostni gumb za zaustavitev.
• Varnostni gumb (A1).
Ugasne pogonski motor z 0.5-sekundnim zamikom, će operater zapusti operatorski sedež med delovanjem ali med premikanjem. LED zaslon prikazuje STOP.

Baterije oddajajo vodik. Eksplozija ali požar sta lahko posledica vodika. Preprečite iskrenje ali odprti ogenj ! Priporočljivo je, da pritisnite gumb (C2)obrnete zbiralno posodo pred polnjenjem.

Vnetljive snovi lahko povzročijo eksplozijo ali požar. Ne uporabljajte vnetljivih snovi v cisternah.

Vnetljive snovi ali reaktivne kovine lahko povzročijo eksplozijo ali požar. Ne dvigujte z roko.

OPOZORILO To kaže na potencialno tveganje poškodbe ali nevarno situacijo s tveganjem smrti za operaterja.

OPOMBA Kaže na opombo, povezano s pomembnim opomnjenjem ali uporabnimi funkcijami.

PRIPRAVA STROJA&NAMESTITEV

RAZPAKIRANJE STROJA

Bodite prepričani in preverite karton za kakršno koli škodo. Poročajte nemudoma vsako poškodbo prevozniku. Preverite vsebino paketa za zagotovitev, da so vključene naslednje postavke:

1. Stroj
2. Sestav strgala
3. sestav krtače(x2)
4. Uporabniška navodila
5. Baterijski polnilec (Če je na voljo)
6. Baterije (x4) (Če so na voljo)
7. Priključni kabel za baterijo in polnilec (Če je na voljo)
8. Opozorilna lučka (Če je na voljo)
9. Nosilec odbijača(Če je na voljo)

POVEZAVE BATERIJ

1. Ugasnite stikalo s klj učem (E5).
2. Odprite (A1) sedež, potisnite ploščo (C2) in odprite (A3) polnilno posodo. Če stroj ne vsebuje baterij. Namestite baterije, primerne vašim potrebam. Ko izberete baterije, prosimo izberite način MOKRO ali GEL s pomočjo stikala na zadnji strani konzole, kot je prikazano na spodnji sliki.

1. Štiri baterije previdno postavite v prostor, kot je prikazano na sliki spodaj. Postavite elastični trak baterije na sprednjo stran štirih baterij.

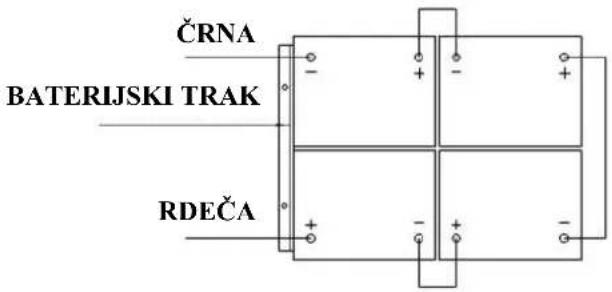

2. Priključite baterijske kable na mesta, označena, kot kaže spodnja slika.

1. Nanesite plast ali zaščitni sprej na kabelske povezave za preprečevanje korozije baterije.

2. Prekrijte zbiralno posodo in sedež.

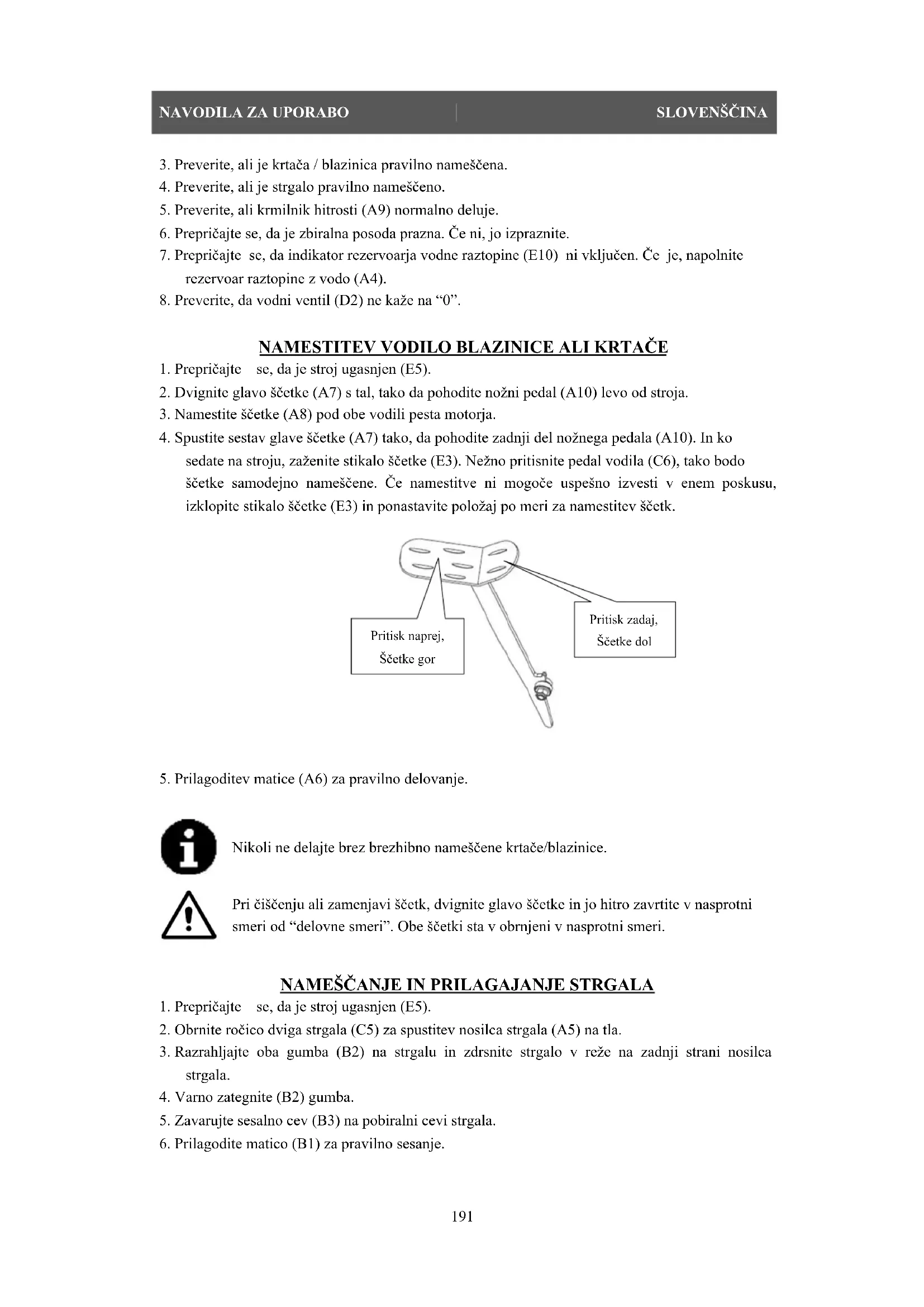

1. Prepričajte se, da je stroj ugasnjen (E5).

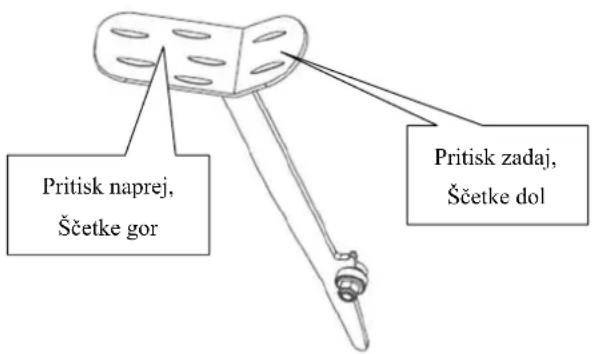

2. Dvignite glavo ščetke (A7) s tal, tako da pohodite nožni pedal (A10) levo od stroja.
3. Namestite ščetke (A8) pod obe vodili pesta motorja.
4. Spustite sestav glave ščetke (A7) tako, da pohodite zadnji del nožnega pedala (A10). In ko sedate na stroju, zaženite stikalo ščetke (E3). Nežno pritisnite pedal vodila (C6), tako bodo ščetke samodejno nameščene. Če namestitve ni mogoče uspešno izvesti v enem poskusu, izklopite stikalo ščetke (E3) in ponastavite položaj po meri za namestitev ščetk.

1. Prilagoditev matice (A6) za pravilno delovanje.

Nikoli ne delajte brez brezhibno nameščene krtače/blazinice.

Pri čiščenju ali zamenjavi ščetk, dvignite glavo ščetke in jo hitro zavrtite v nasprotni smeri od “delovne smeri”. Obe ščetki sta v obrnjeni v nasprotni smeri.

NAMEŠČANJE IN PRILAGAJANJE STRGALA

1. Prepričajte se, da je stroj ugasnjen (E5).
2. Obrnite ročico dviga strgala (C5) za spustitev nosilca strgala (A5) na tla.
3. Razrahljajte oba gumba (B2) na strgalu in zdrsnite strgalo v reže na zadnji strani nosilca strgala.
4. Varno zategnite (B2) gumba.
5. Zavarujte sesalno cev (B3) na pobiralni cevi strgala.
6. Prilagodite matico (B1) za pravilno sesanje.

POLNENJE REZERVOARJA Z RAZTOPINO

1. Lahko ga napolnite z vodo, u porabite cev pod sedežem (C4).
2. Ne prenapolnite rezervoarja z raztopino. Pustite vsaj 5cm prostora od odprtine rezervoarja.
3. Temperatura vode ne sme preseči 40°C.

Uporabljajte samo nizko peno in nevnetljive detergente, primerne za uporabo na prevoznih strgalnikih.

Vsakič, ko morate napolniti rezervoar z raztopino, zmeraj izpraznite in počistite zbiralno posodo, tako da odstranite zatič drenažne cevi (C1). Po vsaki uporabi, odvijte pokrov drenaže (D1) in izpraznite rezervoar z raztopino.

PREVERJANJE VODILA HITROSTI

1. Usedite se na sedež (A1) st roja.
2. Obrnite stikalo ključa (E5).
3. Za premik nežno pritisnite pedal vodila (C6) in ga sprostite za ustavitev.
4. Za več varnosti je potrebno pritisniti gumb za zaustavitev v sili (A15), da se stroj takoj ustavi in da preverite delovanje gumba, ko stroj prvič uporabljate. Z obratom ga sprostite.
5. Če indikator pogonskega motorja (E4) sveti, bodite pazljivi. Glejte INFORMACIJE O NAPAKI

Naklon v smeri vožnje ne sme presegati (10) %.

Zavora pogonskega motorja je aktivna, ko stroj obratuje običajno, to je takrat, ko je zavora nosilca blizu motorja glavnega dela. Ko je stroj zapakiran / odpakiran ali ko je v okvari oz. v posebnih pogojih, izvlecite nosilec zavore in uporabite podložko za ustavitev, tako da je stroj možno ročno potiskati.

DELOVANJE STROJA

Ne rokujte s strojem, će niste opravili profesionalnega izobraževanja. Prebrali ste in razumeli ta navodila, preden boste rokovali s strojem.

1. Ko rokujete s strojem, morate sedeti na sedežu stroja.
2. Spustite sestav strgala na tla.

Prepričajte se, da dvignete strgalo, preden se stroj premakne nazaj, ali se bo stroj ustavil in LED zaslon bo prikazoval ERR-01.

1. Spustite glavo ščetke na tla.

Preden dvignete ščetko, raje pritisnite gumb za ugasnitev motorja ščetke, da voda ne bo špricala naokoli. Prav tako dvignite glavo ščetke, preden se stroj premika vzvratno. Ščetke naj ne delujejo na enem mestu dlje časa, saj bodo poškodovale tla.

1. Obrnite stikalo ključa.(E5)
2. Obrnite stikalo motorja ščetke.(E3)
3. Počasi pritisnite pedal vodila (C6) in obrnite krmilo (A14) proti naprej. Hitrost je mogoče nadzorovati z izbiro (E6), levo za zmanjšanje hitrosti in desno za povečanje hitrosti. Za vzvratno vožnjo, lahko pritisnete stikalo (E7).
4. Dodajte količino raztopine s pritiskom na gumb za prilagajanje raztopine/vode. (D5)
5. Ko je stikalo ključa v aktivni poziciji (E5), lahko polnite prenosni telefon preko USB vhoda, ki je na voljo (A11).
6. Pritisnete lahko hupo (E9) za opozarjanje v primeru, če naletite na množico ali gnečo.

Ko je indikator baterije rdeč in utripa, prenehajte z uporabo stroja; sicer lahko to poškoduje baterije ali stroj. Ponovno napolnite baterije.

Redno preverite prozorno cev (C7). Če se rezervoar izprazni, izklopite stikalo ščetke, stikalo raztopine in dvignite glavo ščetke. Strgalo naj ostane spuščeno in naj sesa, dokler vsa umazana voda ni posesana.

Redno preverjajte filter (D3) in ga očistite z odvijanjem prozornega pokrova.

Če strgalo pušča črte po tleh, dvignite strgalo s tal in obrišite rezila z vlažno krpo.

Z rezil ne odstranjujte umazanijo s pomočjo prstov, saj lahko pride do poškodbe.

Oba motorja ščetk \sesalni motor \pogonski motor \nadzorno omrežje so opremljeni z zaščito proti obremenitvam (F3), ki jih ščiti pred preobremenitvami. Če se vključi, da ni mogoče takoj ponastaviti. Najprej je potrebno določiti, kaj je povzročilo aktivacijo prekinitve in pustite motor ohladiti, preden ponastavite prekinjevalca.

POLNJENJE BATERIJ

Prosimo, uporabite odobrene polnilce za polnjenje baterij, saj stroj ni opremljen s polnilcem baterij.

Za dobro delovanje stroja, naj bodo baterije zmeraj napolnjene. Naj ne bodo ves čas izpraznjene.

SLOVENŠČINA NAVODILA ZA UPORABO

Pri polnjenju stroja se prepričajte, da je prozorni pokrov odprt. Napolnite baterije, ko sveti rdeči indikator (E11).

1. Stroj polnite v dobro prezračevanem prostoru.
2. Ugasnite stroj (E5).
3. Priključite odobren polnilec v ozemljeno stensko vtičnico. Odprite prozorni pokrov in nato priključite polnilni kabel na vtičnico stroja (F1).
4. Polnilec bo samodejno začel polniti baterije.
5. Preverite, ali je polnjenje baterij zaključeno. Indikator polnjenja (F2) bo svetil zeleno.
6. Po zaključku polnjenja, najprej odklopite polnilec s stenske vtičnice in izključite polnilec iz stroja.
7. Polnilni kabel shranite v sedežu spodaj (C3).

Preverite povezave baterije, ali so poškodovane ali vtikači razrahljani. Po potrebi zamenjajte.

Pri polnjenju stroja, ga ne uporabljajte.

Nastavitev krivulje polnjenja baterije (SPE)

Ne nastavljajte polnilca, če nimate profesionalnega izobraževanja.

DIP STIKALO: SW1 (SAMO ZA)

DP1 DP2 POLNILNA KRIVULJA
VKLOP	IZKLOP IUIa-ACD za svinčene (mokre) baterije
IZKLOP	IZKLOP IUIa-GEL za gel baterije Exide-Sonnenschein
IZKLOP	VKLOP IUU0-GEL za HAZE Gel in AGM baterije ostalih proizvajalcev
VKLOP	VKLOP IUIUa-AGM za Discover AGM baterij

Nastavitev krivulje polnjenja baterije (Powerfirst)

Polnilca ne nastavljajte, če niste strokovno usposobljeni.

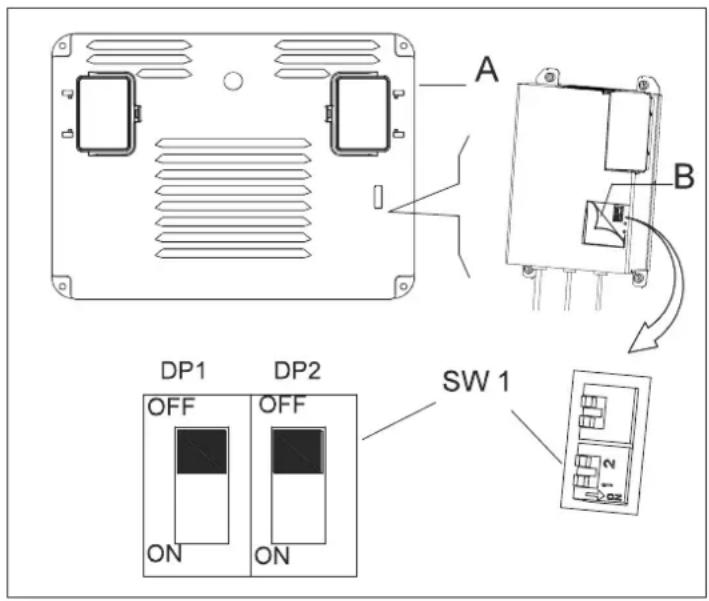

1. Izklopite napravo in odstranite krmilni pokrov (A) z naprave. Nato razprite oznako na pokrovu polnilca (B). V polnilcu sta 2 niza stikal DIP (SW1 in SW2).
2. Na izbiro krivulje polnjenja učinkuje samo niz stikal DIP SW1 (na levi strani) skladno s spodnjo preglednico. (SW2: IZKLOP)

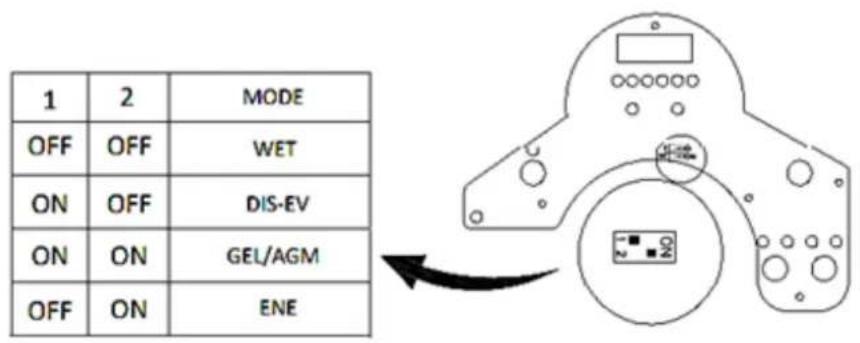

Baterijski način nastavljanja metode polnjenja.

Ne nastavljajte polnilca, če nimate profesionalnega izobraževanja.

DIP STIKALO: SW1 (SAMO ZA)

DP1 DP2 POLNILNA KRIVULJA
VKLOP	IZKLOP IUIa-ACD za Flooded/Wet traction baterije
IZKLOP	IZKLOP	IUIa za gel baterije Exide-Sonnenschein
IZKLOP	VKLOP	IUUa za Fullriver AGM baterij (privzeto)
VKLOP	VKLOP	IUIa za Discover AGM baterij

SHRANJEVANJE STROJA

SLOVENŠČINA NAVODILA ZA UPORABO

Če stroj ne bo v uporabi več kot 30 dni, prosimo ravnajte po spodnjih navodilih:

1. Sledite proceduram vzdrževanja "Po vsaki uporabi". (Glej poglavje o vzdrževanju).
2. Dvignite krtačo in strgalo.
3. Stroj shranite v čistem, suhem mestu brez naklonov. Če hranite stroj v prostoru, kjer lahko pride do zamrznitve, potem pred shranjevanjem izpraznite vse tekočine. Vsakršna poškodba, ki bi jo povzročila zmrzal, bo razlog za prekinitev garancije.

VZDRŽEVANJE

Vzdrževalne procedure je potrebno izvajati pri ugasnjenem stroju in izklopljenem polnilcu baterij.

Vse vzdrževalne procedure mora izvajati kvalificirano osebje, ali pooblaščeni servisni center. Ta priročnik opisuje samo najbolj pogosto vzdrževanje. Za dodatne vzdrževalne procedure kontaktirajte vaš lokalni servisni center.

TABELA PREDVIDENEGA VZDRŽEVANJA

Procedura	Po vsaki uporabi	Tedensko	Vsakih šest mesecev	Letno
Polnjenje baterije
Čiščenje strgala
Čiščenje ščetke/blazinice
Očistite rezervoar in sesalno mrežo s plovcem, preverite tesnilo pokrova
Preverjanje rezila strgala in zamenjava
Čiščenje obnovitvenega filtra
Čiščenje filtra cevi raztopine
Preverba zategnjenosti vijaka in matice			(1)
Podmazovanje vrtljivih delov			(1)
Preverba ali zamenjava držala krtače/blazinice, motorne ogljikove krtače				(2)
Preverba ali zamenjava ogljikove krtače motorja sesalnega sistema				(2)
Preverba ali zamenjava pogonskega motorja (2)

(1) In po vsakih 8 delovnih urah.
(2) To vzdrževalno procedure mora opraviti pooblaščeni servisni center.

ČIŠČENJE STRGALA IN ZAMENJAVA REZILA

Za optimalno delovanje, morajo biti rezila strgala čista, suha in nepoškodovana. Če so poškodovana, jih je potrebno zamenjati.

1. Odvijte gumb (B2) za odstranitev strgala.
2. Odvijte levi in desni gumb za sprostitev prednje objemke, zamenjajte prednje rezilo.
3. Sprostite držala (B4) in odstranite zadnjo objemko, zamenjajte zadnje rezilo.
4. Namestite rezila v obratnem vrstnem redu odstranjevanja.
5. Namestite strgalo s privijanjem gumba (B2).

PRIKAZNE INFORMACIJE LED ZASLONA

STOP Stroj se ne premika in krtača ne dela, sesalni motor deluje

00012.3 Dodatni čas avtonomije stroja je 12,3 ure

L0-18 Voltaža baterij je manjša od 18V

U-25.5 Voltaža baterij je 25.5V

ERR-01 Strgalo vleče navzdol, preden je stroj v vzvratnem načinu

SPOROČILA NAPAK INDIKATORJA POGONSKEGA MOTORJA

PRIMER UTRIPANJA LED KODE, ☐☐ ☐☐☐☐ pomeni LED utripa 2-krat, po nekaj sekundah LED utripa 4-krat.

LED ob normalnem delovanju zmeraj sveti.

KODE LED UTRIPANJA OPIS
1.1	□ □ Pregrevanje >92°,motor preobremenjen
1.2	□ □ Okvara pospeševalnika
1.3	□ □ Okvara potenciometra omejevalnika hitrosti
1.4	□ □ Okvara podnapetosti
1.5	□ □ Okvara prenapetosti
2.1	□ □ Napaka pri odpiranju glavnega kontaktorskega aktuatorja
2.2	□ □ Vez glavnega kontaktorja
2.3	□ □ Okvara glavnega kontaktorja, pokvarjena električna tuljava
2.4	□ □ Okvara zapiranju glavnega kontaktorskega aktuatorja
3.1	□ □ Okvara potenciometra pospeševalnika
3.2	□ □ Okvara aktivacije zavore
3.4	□ □ Okvara deaktivacije zavore
3.5	□ □ Kratek stik motorja	HPD okvara(nepravilna regulacija potenciometra pospeševalnika)
4.1	□ □ Nepravilna voltaža motorja/kratek stik v motorju
4.2	□ □ EEPROM okvara
4.3	□ □ Kratek stik v motorju/EEPROM napaka
4.4

Parametri

Model	AS710R AS850R
Dolžina/širina/teža stroja	1580*760*1230 1580*890*1230
Kapaciteta rezervoarja z raztopino	120L 120L
Kapaciteta zbiralne posode	120L 120L
Premer zadnjih koles	300MM 300MM
Moč motorja krtače	2x300W 2x300W
Moč sesalnega motorja	500W 500W
Moč pogonskega motorja	500W 500W
Največja hitrost pogona	6km/h 6km/h
Nivo hrupa	69dB(A) 69dB(A)
Dolžina/širina/teža baterij	241*168*300	241*168*300
Specifikacije baterij	4x245AH(20hours)	4x245AH(20hours)
Delovna kapaciteta, do	1800mm H2O	1800mm H2O
Čistilna produktivnost	4413sq.m/h	5130sq.m/h
Širina strgala	940MM 1060MM
Širina krtače	2x355MM	2x406MM
Obrati krtače	204rpm/min	204rpm/min
Polnilcc	24V 25A	24V 25A
Teža stroja	225KG	230KG
Teža stroja (bruto)	400KG	440KG
Specifikacije kartona	1730*810*1410	1730*900*1410
Specifikacije USB polnilca	5V, 0.8A	5V, 0.8A
Gradient	10%	10%

ODPRAVLJANJE TEŽAV

Težava Verjeten vzrok Rešitev
Stroj ne deluje, LED zaslon (E1) se ne vklopi	Konektor baterije je izključen Priključite.
	Baterije so popolnoma prazne Napolnite baterije
Stroj ne dela, luč indikatorja ( E11) je rdeča	Baterije so popolnoma prazne Napolnite baterije
Stroj se ne premika naprej ali nazaj	PCB ali ključ sta polomljena Zamenjajte ploščo PCB ali ključa
	Gumb za zaustavitev v sili (A15) ni sproščen	Obrnite in sprostite
	Stikalo omejitve sedeža ni aktivirano. Usedite se na sedež stroja
	Strgalo ni dvignjeno v vzvratnem načinu, LED zaslon (E1) prikazuje ERR-01	Preden prestavite v vzvratno, dvignite strgalo
Motor krtače ne deluje, luč indikatorja se ne prižge	PCB ali ključ sta polomljena Zamenjajte p	poščo PCB ali ključa
	Krovni motor je preobremenjen	Uporabite manj agresivne ščetke,primerne za čiščenje tak, ponastaviteprekinjevalca
	Tujki preprečujejo krtači vrtenje Očistite p	pesto ščetke
Pogonski motor ne deluje	Indikator napak (E4) sveti	Glejte INFORMACIJE ONAPAKAII
	Pogonski motor je preobremenjen	Preverite pogonski motor,ponastavite prekinjevalca
Motor sesalnega sistema ne deluje	Zbiralna posoda je polna, lučka (E2)sveti rdeče	Izpraznite zbiralno posodo
	Sesalni motor je preobremenjen	Preverite sesalni motor, ponastaviteprekinjevalca
	PCB ali ključ sta polomljena Zamenjajte p	poščo PCB ali ključa
Sesanje umazane vode nizadovoljivo	Zbiralna posoda je polna, lučka (E2)sveti rdeče	Izpraznite zbiralno posodo
	Cev je odklopljena od strgala Ponovno priključite
	Sesalec je zamašen Očistite ali preverite
	Strgalo je umazano, ali so rezilaobrabljena ali poškodovana.	Očistite in preverite strgalo
	Pokrov rezervoarja (A2) ni pravilnozaprt, ali je tesnilo poškodovano.	Pravilno zaprite pokrov alizamenjajte tesnilo
Tok raztopine ni zadosten	Filter raztopinc (D3) je umazan, Počistite filter
	Rezervoar z raztopino je prazen, sveti(E10) rdeča lučka	Napolnite z vodo
	Stikalo vode (D2) kaže “0” Obrnite vodno	stikalo
	Raztopina je umazana Očistite raztopino
Strgalo pušča sledove po tleh	Pod rezili strgala je umazanija Odstranite umazanijo
	Rezila strgala so obrabljena, preščipnjenaali strgana	Zamenjajte rezila
Stroj ne zavira	Ne zaganjajte zavore pogonskegamotorja	Zavorni nosilec je zadušen
