KÄYTTÖOHJE E 140.3-9 PAD X-TRA NILFISK

FI Käyttöohje.... 67 - 82

1.1 Ohjeissa käytetyt symbolit 68

2 Varotoimenpiteet ja työskentelytekniiikat 68

3 Ennen painepesurin käyttämisen aloittamista 74

3.1 Työntökahvan, letkutelineen, sekä letkukelan asentaminen ....74
3.2 Pikaliitoksen asentaminen 74
3.3 Teleskooppikahva 74

4 Painepesurin käyttäminen 75

4.1 Paineletkun yhdistäminen 75
4.2 Suihkusuuttimen ja Click&Clean-suuttimien kiinnittäminen 75
4.3 Vesiliitäntä....75
4.4 Painepesurin käynnistäminen 76
4.5 TORNADO® PR-suuttimen paineensäädin....76
4.6 Käyttö kiinnitettynä paikoilleen 76

5 Sovelluskohteet ja työskentelyme netelmät 77

5.1 Yleistä....77
5.2 Tavalliset käyttökohteet 78

6 Painepesurin käyttämisen jälkeen 79

6.1 Painepesurin pysäyttäminen....79

7 Kunnossapito 79

8 Ongelmanratkaisu 80

9 Lisävarusteet sekä pesuaineet....80

10 Takuuehdot....81

11 Tekniset tiedot....81

12 Vakuutus....82

1 Johdanto

1.1 Ohjeissa käytetyt symbolit

Tässä käyttöohjeessa selostetaan kaikki painepesurin ja sen osien symbolit.

Tällä symbolilla merkittyihin turvaohjeisiin on kiinnitettävä huomiota henkilö- tai omaisuusvahinkojen välttämiseksi.

Toimi varovaisesti, jos laite tai sen osat ovat vaarassa vaurioitua.

Tämä symboli ilmaisee vihjeitä ja ohjeita, jotka helpottavat työtä ja varmistavat painepesurin turvallisuuden.

2 Varotoimenpiteet ja työskentelytekniiikat

Lue tämä käyttöohje perusteellisesti ennen laitteen käynnistämistä ensimmäistä kertaa. Säilytä nämä ohjeet myöhempää käyttöä varten.

Varoitus!

• Aerosolien hengittäminen sisään voi olla haitallista terveydelle. Jos mahdollista, käytä aerosolien muodostumisen estävää suojalaitetta, joka esimerkiksi peittää suulakkeen. Suojaudu aerosoleilta käyttämällä vähintään luokan FFP 2 hengityssuojainta.
• Virtaliitäntä ja laitteen tuottama korkea paine ovat pääasialliset vaarat.
• Lapsia on valvottava, jotta he eivät leiki koneella.
• Ennen laitteen käynnistämistä ensimmäistä kertaa tarkista se huolellisesti vikojen varalta. Jos löydät vikoja, älä käynnistä laitetta vaan ota yhteys Nilfi sk-jälleen-myyjään. Sähköjohdon eristeessä ei saa olla vikoja eikä halkeamia. Jos sähköjohto on vaurioitunut, anna Nilfi sk-jälleenmyyjän vaihtaa se.
• Käyttäjän ja kaikkien puhdistettavan kohteen läheisyy-dessä oleskelevien henkilöiden on suojauduttava puhdistamisen aikana irtoavalta lialta.
• Irrota pistoke pistorasiasta puhdistamisen tai kunnos-sapidon ajaksi, vaihdettaessa osia tai otettaessa lait-teessa käyttöön toinen toiminto.
• Ota kansalliset turvamääräykset huomioon, kuten henkilöstön tapaturma- ja sosiaalivakuutus sekä työterveys- ja turvallisuusviranomaisten ja muiden organisaatioiden määräykset.

Tarvikkeet ja varaosat

• Käytä vain alkuperäisiä Nilfi skin tai sen hyväksymiä varaosia. Näin varmistat laitteen turvallisuuden.
• Korkeapaineletkut ja liitokset ovat tärkeitä laitteen turvallisuuden kannalta. Käytä ainoastaan Nilfi skin suosittelemia letkuja ja liitoksia.

siset, aisti- tai muut rajoitukset

• Tätä laitetta ei ole tarkoitettu lasten eikä fyysisesti, sensorisesti tai henkisesti rajoittuneiden tai kokematomien henkilöiden käyttöön.
• Alkoholia, lääkkeitä tai huumausaineita käyttäneet eivät saa käyttää laitetta.

Käyttökohteet

Tämä laite on tarkoitettu kotikäyttöön esimerkiksi

- auton, moottoripyörä, veneen, asuntovaunun, terassin, kiveysten, puuosien, tiilimuurausten, grillin, puutarhahuonekalujen tai ruohonleikkurin puhdistamiseen.

Muunlainen käyttäminen on kielletty. Nilfi sk ei vastaa virheellisen käyttämisen aiheuttamista vahingoista.

Käyttäjä on vastuussa virheellisen käyttämisen seu-rauksista. Lisäksi oikea käyttäminen edellyttää huoltamista ja korjaamista tässä käyttöohjeessa kuvatulla tavalla.

Vaatetus ja varustus

Suojaa aina itsesi käyttäessäsi laitetta.

• Käytä liukumattomilla pohjilla varustettuja jalkineita.
• Käytä suojalaseja, kuulonsuojaimia ja suojavaatteita käytön aikana.

Painepesurin kuljettaminen

• Jos laitetta kuljetetaan ajoneuvossa tai sen päällä, se on kiinnitettävä esimerkiksi hihnoilla, jotta se ei pääse liikkumaan eikä kaatumaan.
• Nilfi sk suosittelee, että laite asetetaan vaaka-asento-on takaosa alaspäin, kun sitä kuljetetaan ajoneuvossa

tai sen päällä.

Pesuaineet

- Tässä laitteessa on käytettävä vain Nilfi skin toimit-tamia tai suosittelemia puhdistusaineita. Muiden puh-distusaineiden tai -kemikaalien käyttäminen voi vai-kuttaa laitteen toimintaan.

Ennen työn aloittamista

Laitteen tarkastaminen

• Älä käytä laitetta, jos sen virtajohto tai tärkeät osat, kuten turvalaitteet, paineletku, ruiskukahva tai ruiskutuslaitteet, ovat kuluneet tai vahingoittuneet.
• Ruiskukahvan liipaisimen tulee liikkua helposti ja palautua automaattisesti alkuasentoon, kun se vapautetaan.
• Pidä paineletku ja ruiskutuslaite aina hyvässä kunnossa ja puhtaina, jotta sen osat liikkuvat helposti. Kokoa osat oikein.

Sähköliitäntä

Varoitus!

Vähennä sähköiskun vaaraa.

• Sähkönsyötön taajuuden ja jännitteen tulee vastaa laitteen tyyppikilvessä näkyvää merkintää.
• Yhdistä laite vain pätevän sähköasentajan asentamaan pistorasiaan. Sen on täytettävä IEC 60364-1-määräykset.
• On suositeltavaa, että laitteen sähköliitännässä on vi-kavirtakytkin, joka katkaisee virransyötön, jos vikavirta ylittää 30 mA 30 ms:n ajan.
• Puutteelliset jatkojohdot voivat olla vaarallisia. Jos jatkojohtoa käytetään, sen on sovelluttava ulkokäyttöön. Liitäntä on pidettävä kuivana ja irti maasta.
• Jos tarvitaan sähköjohtoa, Nilfi sk suosittelee johtokelan käyttämistä, joka pitää pistorasian vähintään 60 mm:n korkeudella maasta.
• Kelaa jatkojohto aina kokonaan ulos kelalta, jotta se ei ylikuumene. Jatkojohtojen pituuden ja poikkipinta-alan

on täytettävä alla näkyvät vaatimukset.

1,0 mm² Enintään 12,5 m

1,5 mm² Enintään 20,0 m

2,5 mm² Enintään 30,0 m

- Jos virtajohto on vahingoittunut, se on vaaran välttämiseksi vaihdatettava Nilfi skin valtuuttamassa huoltokorjaamossa tai valtuutetulla ammattilaisella.

Vesiliitäntä

• Tämän painepesurin saa yhdistää vesijohtoverkkoon vain riittävän tehokkaan BA-tyyppisen takaiskuventtiilin avulla, jonka on täytettävä EN 60335-2-79 -vaatimukset.
• Takaiskuventtiilin voi tilata. Tilausnumero on 106411177.
• Kun juomavesi on virrannut takaiskuventtiilin läpi, sitä ei enää katsota juomakelpoiseksi.
• Jos painepesuri imee vettä esimerkiksi sadevesiastiasta, takaiskuventtiiliä ei tarvita. Lisätietoja on Yhdistäminen paineettomaan vedensyöttöön -kohdassa.

TÄRKEÄÄ!

• Käytä vain puhdasta vettä.
• Jos syöttöveteen voi päästä hiekkaa esimerkiksi oma-sta kaivosta, on asennettava lisäsuodatin.

Työn ollessa meneillään

Varoitus!

• Älä käytä laitetta paikassa, jossa on räjähdysvaara. Jos mielessäsi on kysymyksiä, ota yhteys paikallisiin viranomaisiin.
• Asbestia sisältäviä pintoja ei saa puhdistaa painepe-surilla.
• Painepesurilla ei saa ruiskuttaa esimerkiksi polttoainetta, lämmitysöljyä, tinneriä tai asetonia sisältäviä nesteitä. Ne voivat vaurioittaa laitteessa käytettyjä materiaaleja. Tällainen neste syttyy ja räjähtää herkästi ja on myrkyllistä.
• Älä suuntaa vesisuihkua kohti itseäsi tai muita edes

vaatteiden tai jalkineiden puhdistamiseksi. Muutoin on olemassa loukkaantumisvaara.

• Älä koskaan suuntaa vesisuihkua lemmikki- tai muihin = eläimiin.
• Älä suuntaa vesisuihkua jännitteisiä sähkölaitteita tai laitetta itseään kohti. Muutoin on olemassa oikosulun vaara.
• Pitele suihkusuutinta tiukasti molemmilla käsillä. Käytön aikana suihkusuuttimeen vaikuttaa jopa 16,4 Newtonin voima.
• Painepesuria ei saa käyttää, jos lämpötila alittaa 0 °C.
• Älä käynnistä jäätynyttä laitetta. Takuu ei kata jäätymisen aiheuttamia vaurioita.
• Varmista aina, että jalansija on vakaa ja turvallinen.
• Pidä laite mahdollisimman kaukana puhdistettavasta kohteesta.
• Pidä suutin riittävän kaukana puhdistettavasta pinnasta, jotta siihen ei kohdistu liian suuri paine. Muutoin pinta voi vaurioitua.
• Laitetta on käytettävä pystyasennossa.
• Älä peitä laitetta äläkä käytä sitä, jos ilmanvaihto on puutteellinen.
• Jos laitetta ei käytetä viiteen minuuttiin, aseta virtakytkin asentoon “O” (1).

Työn päätteeksi

VAROITUS!

• Katkaise virta ja irrota pistoke pistorasiasta työn päätyttyä tai jos laite jätetään ilman valvontaa.
• Irrota laitteen ja vedensyötön välinen vedensyöttöletku.
• Kelaa sähköjohto ja paineletku kiepille, jotta johto, pistoke, paineletku ja liitokset eivät vaurioidu.
• Tyhjennä käytön jälkeen pumppu, letku ja varusteet vedestä ennen laitteen viemistä säilytykseen.

VAROITUS!

• Irrota pistoke pistorasiasta ennen huoltoa, korjaamista ja puhdistamista.
• Korjaustyöt on teetettävä Nilfi skin valtuuttamassa huoltokorjaamossa käyttämällä Nilfi skin varaosia.
• Älä yritä tehdä huoltoja, joita ei ole kuvattu näissä käyttöohjeissa.
• Jos laite ei käynnisty tai pysähdy, jos se tärisee, jos paine vaihtelee, jos moottorissa esiintyy käyntihäiriö, jos sulake palaa tai jos vettä ei tule, tutustu käyttöohjeen ongelmanratkaisukaavioon. Jos ilmenee muita ongelmia, ota yhteys paikalliseen Nilfi sk-jälleenmyyjään.

Painepesurin kierrättäminen

Tee käytöstä poistettu laite heti käyttökelvottomaksi.

• Irrota pistoke pistorasiasta.
• Katkaise sähköjohto.

Älä hävitä sähkölaitteita talousjätteenä. WEEE noudatettavan direktiivin 2012/19/EC mukaan käytetyt vanhat sähkö- ja elektroniikkalaitteet on toimitettava kierrätettäviksi ympäristöystävällisesti. Saat lisätietoja paikallisilta viranomaisilta tai lähimmältä jälleenmyyjältä.

3 Ennen painepesurin käyttämisen aloittamista

Purkamisesta pakkauksesta kerrotaan pikaoppaassa. Kuvissa kerrotaan osista ja laitteen valmistelemisesta käyttämistä varten.

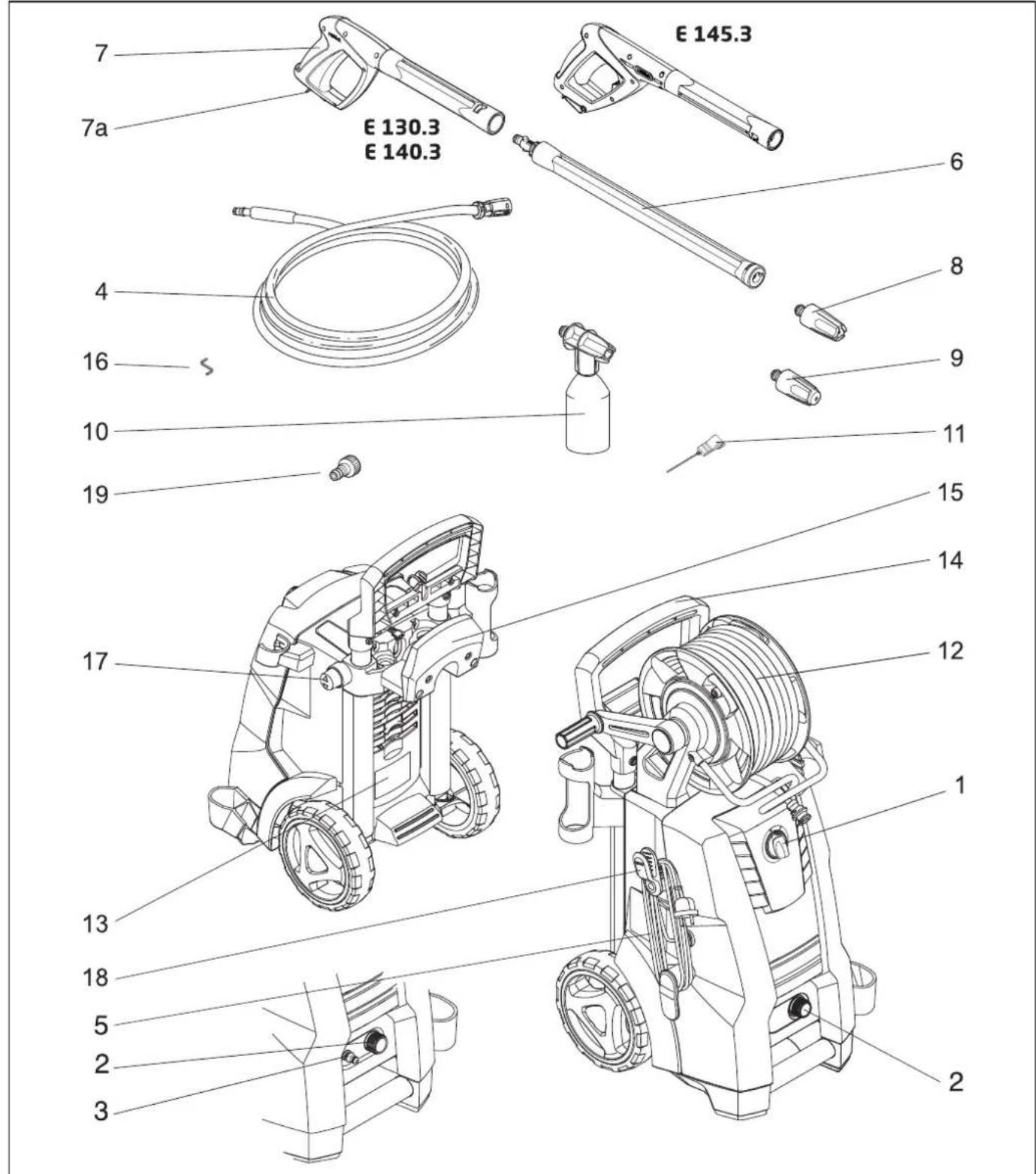

Osat

1. Käynnistys- ja sammutuskytkin
2. Vedensyöttö ja suodatin
3. Korkeapaineliitäntä
4. Paineletku
5. Sähköjohto
6. Click&Clean-suihkusuutin
7. Lukittava ruiskukahva (7a)
8. Click&Clean Tornado PR -suutin
9. Click&Clean Powerspeed -suutin
10. Vaahtoruisku
11. Suuttimenpuhdistustyökalu
12. Letkukela (lisävaruste)
13. Tyyppikilpi
14. Kärrykahva (teleskooppikahva)
15. Letkukoukku
16. Teleskooppikahvan painike
17. Käännettävä johtokoukku

18. Pikaliitos

19. Kuusioavain aisan ja kiinnikkeen asentamista varten

3.1 Työntökahvan, letkutelineen, sekä letkukelan asentaminen

Kärryn kahvan ja letkukoukun kiinnittäminen (vakiomallit)

A1 Paina kärryn kahva (14) kahden metalliputken päälle. Varmista, että kahva on kiinnitetty kuvassa näkyvällä tavalla. Kiinnitä ruuvit muttereihin. Varmista, että ruuvit menevät kahvan ja putken läpi.
A2 Kiinnitä letkukoukku (15) koneeseen kahdella ruuvilla..

Letkukelan kahvan kiinnittäminen (mallit, joissa on letkukela)

A3 Kiinnitä letkukoukun kahva kärryjen kahvaan (ruuveja ei tarvita).

3.2 Pikaliitoksen asentaminen

A4 Kun asennat pikaliitoksen ensimmäistä kertaa, tarkista, että tehtaalla asennettu suodatin (2a) on vedensyöttöputkessa.
A5 Ruuvaa pikaliitos tiukasti kiinni vedensyöttöön (2).

TÄRKEÄÄ!

Vedenotossa on aina oltava suodatin, sillä hiekka, kalkkikivi ja muut epäpuhtaudet vahingoittavat pumpun venttiileitä. Suodatin on asennettu paikalleen tehtaalla.

Laitteen takuu raukeaa, jos suodatin on poistettu.

3.3 Teleskooppikahva

A6 Laitteessa on teleskooppikahva. Voit nostaa tai laskea kahvaa painamalla nuppia ja siirtämällä kahvaa ylös- tai alaspäin. Kahvan on oikeassa asennossa, kun kuuluu napsahdus.

4 Painepesurin käyttäminen

B

Painepesurin käyttämisestä kerrotaan pika-asennusoppaassa.

4.1 Paineletkun yhdistäminen

B1 Kiinnitä paineletku (4) ruiskutuskahvaan (7). Voit irrottaa korkeapaineletkun ruiskutuskahvasta painamalla salpaa (A).
B2 Kiinnitä paineletku ulostuloon (3).

4.2 Suihkusuuttimen ja Click&Clean-suuttimien kiinnittäminen

B3 Paina suihkusuutin (6) kiinni ruiskukahvaan ja ruuvaa se kiinni.

HUOMAUTUS!

Suihkusuuttimessa on sisäinen matalapainesuutin, jonka avulla voidaan huuhdella likaa. B4 Kun kiinnität suuttimen (8, 9), paina se suihkusuuttimeen.

TÄRKEÄÄ!

Kun kiinnität Click & Clean -suuttimen, suihkusuuttimen viereisen salvan on työnnyttävä ulos. Suuttimen täytyy pysyä tässä asennossa, kun sitä vedetään. B5 Paina vaahtosuutin (10) suihkusuuttimeen (6).

HUOMAUTUS!

Suihkusuuttimessa on kääntyvä lukko, joka on asetettava Click & Clean -suihkusuuttimeen. Voit irrottaa Click & clean -suuttimen vaahtosuuttimesta painamalla salpaa.

TÄRKEÄÄ!

Ennen puhdistamisen aloittamista tarkista, että laite on pystyasennossa tasaisella alustalla. Älä aseta laitetta korkeaan ruohikkoon!

4.3 Vesiliitäntä

TÄRKEÄÄ!

Paineistetun vedensyötön yhdistäminen

Vedensyötön paine saa olla enintään 1 MPa / 10 baaria. Lämpötila saa olla enintään 40 °C. Lisätietoja on tyyppikilvessä. Laite voidaan yhdistää vedensyöttöön tavallisen ½ tuuman puutarhaletkun avulla, jonka pituus on 10–25 metriä.

B6 Tarkista, että vedensyöttöputkessa on suodatin, joka ei ole tukossa.
B7 Yhdistä vesiletku vedensyöttöön pikaliittimen avulla. Avaa vedentulo.

Jos laite yhdistetään juomakelpoisen veden syöttöön, on noudatettava kansallisia ja paikallisia määräyksiä.

Anna veden valua syöttöletkun läpi ennen sen yhdistämistä laitteeseen, jotta laitteeseen ei pääse hiekkaa eikä likaa.

B8 Katkaise vedentulo. Yhdistä vesiletku vedensyöttöön pikaliittimen avulla.

Päineettoman vedensyötön yhdistäminen

Laitetta voi käyttää myös imevänä. Se voi imeä vettä esimerkiksi sadevesiastiasta, säiliöstä tai vesistöstä. Takaiskuventtiiliä ei tarvita, jos laite yhdistetään muuhun vedensyöttöön kuin vesijohtoon.

Jos laite yhdistetään paineistamattomaan vedensyöttöön, käytä aina suodatinta, jotta laitteeseen ei imetä epäpuhtauksia. Letkun pituus saa olla enintään 3 metriä, ja sen läpimitan on oltava vähintään ½ tuumaa.

Näiden vaatimusten täyttymiseksi Nilfisk suosittelee, että käytät alkuperäistä Nilfisk-imulet-kusarjaa.

Laite pystyy imemään vettä 50 cm sen pintaa korkeammalle.

• Aseta laite enintään 0,5 metriä veden pintaa korkeammalle. Irrota paineletku ulostulosta.
• Tarkista, että syöttösuodatin on paikallaan. Yhdistä imuletkusarja. Varmista, että syöttöliitäntä on tiukalla.
• Käynnistä laite painamalla käynnistys- ja sammutuskytkin (1) asentoon I.
• Odota, kunnes vettä suihkuaa ulostulosta tasaisesti.
• Katkaise laitteesta virta. Kiinnitä paineletku (4), ruiskutuskahva ja suihkusuutin.
• Käynnistä laite uudelleen ja aktivoi ruiskukahvan liipaisin.

4.4 Painepesurin käynnistäminen

TÄRKEÄÄ!

Yhdistäminen

virransyöttöön

Sähkönsyötön taajuuden ja jännitteen tulee vastaa laitteen tyyppikilvessä (14) näkyvää jännitettä ja taajuutta.

Yhdistä painepesuri virransyöttöön. Suurin sallittu impedanssi on = 0,29+j0,18 Ω (Zmax). Jos laite yhdistetään sähkönsyöttöön, jonka impedanssi enintään tämä, ota yhteys sähköntoimittajaan.

B9 Työnnä pistoke pistorasiaan.
B10 Avaa vedentulo.
B11 Vapauta liipaisimen lukitus (7a). Jos laite jätetään ilman valvontaa, katkaise virta ja lu-kitse liipaisin.
B12 Paina ruiskukahvan liipaisinta. Anna vettä tulla ulos, kunnes ilma on poistunut vesiletkusta.
B13 Käynnistä laite painamalla käynnistys- ja sammutuskytkin asentoon I.
B14 Aktivoi ruiskukahvan liipaisin. Kun vapautat ruiskukahvan liipaisimen, laite pysähtyy automaattisesti. Laite käynnistyy uudelleen, kun painat ruiskukahvan liipaisinta.

4.5 TORNADO® PR-suuttimen paineensäädin

B15 Painetta voidaan säädellä TORNADO® PR -suuttimen paineensäätimen avulla.

4.6 Käyttö kiinnitettynä paikoilleen

B16 Jos painepesurin kiinnitetään seinään erityisen ripustuskoukun avulla, sitä voidaan käyttää paikalleen seinään kiinnitettynä puhdistuslaitteena.

Kiinnitä koukku vain kestävään seinään. Valitse ruuvien pituus ja tulppien koko seinän tyypin mukaan.

B17 Puutarha- ja vanneharjan (a), vaahtosuuttimen (b) ja Click & Clean harjan (c) ja Click & Clean vaahtosuutin (d) voi säilyttää seinäkou kussa.

Tärkeää: Seinäkoukun kantavuus on enintään 30 kg.

5 Sovelluskohteet ja työskentelyme netelmät

5.1 Yleistä

Tehokas painepesu edellyttää muutamien ohjeiden noudattamista ja kokemusta tietyistä puhdistustehtävistä. Oikein valitut varusteet ja puhdistusaineet lisäävät painepesurin tehoa. Seuraavassa jaksossa on perustietoja puhdistamisesta.

5.1.1 Puhdistusaine ja vaahto

Vaahto tai puhdistusaine on levitettävä kuiville pinnoille, jotta kemikaali pääsee suoraan kosketukseen lian kanssa. Levitä puhdistusainetta esimerkiksi auton pinnoille alhaalta ylös, jotta ei synny muita puhtaampia alueita, jolloin puhdistusaine väkevöityy ja valuu alaspäin. Anna puhdistusaineen vaikuttaa useita minuutteja ennen huuhtelemista. Älä kuitenkaan anna sen kuivua puhdistettavalle pinnalle. Huomautus: Varo puhdistusaineen kuivumista. Muutoin puhdistettava pinta voi vaurioitua.

5.1.2 Mekaaninen hankaus

Pinttynyt lika voi edellyttää mekaanista hankausta. Tätä tarkoitusta varten on olemassa erityisiä harjoja, esimerkiksi auton pesemiseen.

5.2 Tavalliset käyttökohteet

Jäljempänä on tietoja puhdistustehtävistä, joissa voidaan käyttää Nilfisk-painepesuria yhdessä lisävarusteiden ja pesuaineiden kanssa.

Tehtävä LisävarusteetClick & Clean		Puhdistusmenetelmä
Auto	Autosuutin, autoharja, alustanpuhdistus-suutin, vaahtosuutin, Car Combi Cleaner	1. Levitä Car Combi Cleaner vaahtosuuttimella. Aloita aina al-haalta ja etene ylöspäin. Anna Car Combi Cleaner vaikuttaa vähintään 5 minuuttia.2. Puhdista auto autosuuttimella. Se on suunniteltu puhdistama-an auton ulkopinnat nopeasti ja hellävaraisesti, sillä suihku on leveämpi ja pehmeämpi. Aloita auton etuosasta ja etene taak-sepäin, jotta vettä ei pääse ovenrakoihin.3. Poista harjan avulla likakalvo, johon suutin ei tehoa. Jos auto on hyvin likainen, levitä Car Combi Cleaner uudelleen.4. Kiinnitä alustanpesusuutin sekä puhdista alusta ja lokasuojat.5. Pyyhi vesi auton pinnalta autoharjan kaapimella. Varmista, että hiekka ja muu lika on poistettu ennen kaapimen käyttä-mistä. Pyyhi säämiskällä paikat, joihin kaavin ei ulotu.
Alumiiniset vanteet	Vanneharja, autosuutin, hajottaja, Alu Cleaner	Käytä hajottajan kanssa alumiininpuhdistusainetta. Anna vai-kuttaa noin 5 minuuttia ja pese vanheharjalla. Levitä teräsvanteil-le Car Combi Cleaner. Käytä vaahtosuutinta ja pese vanhehar-jalla. Ole varovainen! Korkeapaineinen suihku voi vahingoittaa renkaita.
Kiveykset, betonilattiat ja muut kovat pinnat	Powerspeed®-suutin, Stone & Wood CleanerPatio Cleaner	Etene kohti ulkoreunoja. Jos pinnalla on sammalta tai levää, aloita levittämällä Stone & Wood Cleaner vaahtosuuttimella. Pese ennen puhdistusaineen kuivumista. Toinen tehokkaampi ja nopeampi tapa on käyttää Patio Cleaner. Tämä estää lisäksi roiskeet.
Puiset puutar-hakalusteet	Wood Cleaner Puutarhaharja	Levitä Wood Cleaner ja pese ennen sen kuivumista.HUOMAUTUS: Poista lika puutarhaharjalla.
Tiilipinnat, puupinnat	Powerspeed®-suutin, Stone & Wood Cleaner, Patio Cleaner	Käytä samaa menetelmää kuin puhdistaessasi kiveyksiä, mut-ta toimi varovaisesti. Korkeapaine voi vahingoittaa huonoja saumoja ja puuta. Käytä vain Tornado®-suutinta. Säädä etäisyys eli paine saumojen ja puun laadun mukaan. Patio Cleaner voida-an käyttää myös pystysuorille pinnoille.
Räystäskourun	Auton pohjan suihkusuutinp	Pese räystäskouru tällä suuttimella. Etene aina alas kohti syöksy-kouruja. Varo suihkuttamasta katon alapintaan.
Viemäri- ja poistoputkien sekä syöksyk-ourujen puhdi-staminen	Putkenpuhdistin Työnnä putkenpuhdistinta noin puoli metriä (merkkiin saakka) putkeen tai viemäriin ja aktivoi suutinkahvan liipaisin. Suuttimesta tuleva taaksepäin suuntautuva suihku vetää suutinta eteenpäin putkessa. Suutin avaa tukoksen ja huuhtelee lian pois.
Ruoste tai maali	Vesihiekkapuhal-lusväline	Voit poistaa ruostetta tai maalia tehokkasti käyttämällä vesihiekka puhallusta. Varo vahingoittamasta vesihiekkapuhalletta-vaa pintaa.
Kasvihuone	Tornado® PR -suutin, Harja, Stone & Wo od Cleaner	Pese korkeapaineella ja mahdollisesti harjalla. Voit poistaa sam-maleen ja levän Stone & Wood Cleaner.
Puutarhatyöka-lut, ruohonleik-kuri	Tornado® PR -suutin, Powerspeed®-suutin, monikulmasovitin, Metal Cleaner	Pese pahin lika pois suuttimella. Levitä Metal Cleaner -puhdistu-sainetta vaahtosuuttimella ja anna vaikuttaa noin viisi minuuttia. Pese suuttimella. Monikulmasovittimen avulla pääsee käsiksi vaikeapääsyisiin paikkoihin vältäen roiskumista.

6 Painepesurin käyttämisen jälkeen

Painepesurin säilyttämisestä kerrotaan pikaoppaassa.

Säilytä painepesuria suojattuna jäätymiseltä. Jos laite pääsee vahingossa jäätymään, on tarkistettava, ettei siinä ole vaurioita.

6.1 Painepesurin pysäyttäminen

C1 Sulje vedensyöttö. Paina ruiskukahvan liipaisinta, kunnes kaikki vesi on tullut ulos. Tällöin vesiletku, paineletku, suihkusuutin ja suuttimet puhdistetaan.
C2 Pysäytä laite painamalla käynnistys- ja sammutuskytkin asentoon 0.
C3 Irrota pistoke sähköpistorasiasta.

TÄRKEÄÄ!

Onnettomuuksien välttämiseksi sähköjohto ja korkeapaineletku on aina kelattava kiepille.

C4 Kierrä liitäntäkaapeli sille varattuun telineeseen (18). Ylempää koukkua kääntämällä, liitäntäkaapelin voi irrottaa telineestä. Kiinnitä pesukahva (f), suihkuputki (a) suuttimet (b) sekä pesuaineinjektori (c) telineisiinsä.
C5 Painepesuri on saatavana kahtena mallina: A) Malli, jossa on koukku korkeapaineletkun säilyttämistä varten (15) - B) Malli, jossa on letkukela (12).
C6 Huuhtele suihkusuutin, suuttimet ja vaahtosuutin käytön jälkeen.
C7 Aseta ruiskukahva (f), suihkuputki (a), suuttimet (b), vaahtosuutin (c) pitimiinsä painepe-surissa. Lisäksi suuttimenpuhdistustyökalu (d) ja Click & Clean -harja (e) voidaan säilyt-tää laitteen yhteydessä.

7 Kunnossapito

Kunnossapidosta kerrotaan pikaoppaassa.

Ota seuraavat neuvot huomioon ennen käyttämistä, jotta painepesuri kestää pitkään.

• Pese vesiletku, paineletku, suihkusuutin ja tarvikkeet ennen käyttämistä.
• Puhdista liittimet pölystä ja hiekasta.
• Huuhtele puhdistusainepullo ja -suutin.
• Puhdista suutin.
• Pidä vedenottosuodatin puhtaana. Varmista, ettei se ole tukossa.

Vedentulosuodattimen puhdistaminen

D1 Puhdista vedentulosuodatin säännöllisesti kerran kuukaudessa tai useammin, jos laitetta käytetään paljon.
Irrota suodatin varovasti ruuvitaltan avulla ja puhdista se. Varmista ennen sen asettamista takaisin paikalleen, että se on ehjä.

Suuttimen puhdistaminen

Jos suutin tukkeutuu, pumpun paine nousee liian suureksi, joten tukos on poistettava heti.

TÄRKEÄÄ!

Suuttimen puhdistustyökalua (11) saa käyttää vain kun suutin on irrotettu ja laite on pysäytetty!

D2 Pysäytä laite ja irrota suutin. Puhdista suutin.

D3 Huuhtele suutin ruiskuttamalla siihen vettä edestäpäin.

Laitteen ilmanvaihtoaukkojen puhdistaminen

D4 Laite on pidettävä puhtaana, jotta jäähdytysilma pääsee kiertämään vapaasti sen tuule-

tusaukkojen kautta.

O-renkaiden rasvaaminen

D5 Liitokset on rasvattava säännöllisesti, jotta yhdistäminen on helppoa ja O-renkaat eivät kuivu.

8 Ongelmanratkaisu

Tee seuraavat tarkistukset ennen yhteyden ottamista Nilfiskin huoltoon.

Oire Syy Suositeltava toimenpide
Laite ei käynnisty. Pistoketta ei ole työnnettypistorasiaan.Pistorasia on viallinen.Sulake on palanut.Jatkojohto on viallinen.		Työnnä pistoke pistorasiaan.Kokeile toista pistorasiaa.Vaihda sulake. Katkaise virta muista laitteista.Yritä käyttää laitetta ilman jatkojohtoa.
Paine vaihtelee. Pumppu imee ilmaa.Venttiilit ovat likaiset, kuluneet tai tukossa.Pumpun tiivisteet ovat kulu-neet.		Tarkasta, että letkut ja liitokset ovat ilmatiiviitä.Puhdista ja vaihda tai ota yhteys paikalli-seen Nilfi sk-jälleenmyyjään.Puhdista ja vaihda tai ota yhteys paikalli-seen Nilfi sk-jälleenmyyjään.
Laite pysähtyy. Sulake on palanut.Sähköverkon jännite on vir-heellinen.Lämpötunnistin on lauennut.Suutin on osittain tukossa.		Vaihda sulake. Katkaise virta muista laitteis-ta.Tarkista, että verkkovirran jännite vastaalaitteen tyyppikilvessä mainittua jännitettä.Anna painepesurin jäähtyä 5 minuuttia.Puhdista suutin (lisätietoja on kohdassa 7).
Sulake palaa. Sulake on liian pieni. Ota käyttöön sulake, jonka arvo vastaalaitteen virrankulutusta. Yritä käyttää laitetta ilman jatkojohtoa.
Laite toimii epätasai-sesti.	Tuloletkuun tai pumppuun pääsee ilmaa.Vettä ei syötetä tarpeeksi.Suutin on osittain tukossa.Vedensuodatin on tukossa.Letkussa on mutka.	Anna laitteen toimia liipaisin vapaana, kun-nes työskentelypaine palaa normaaliksi.Tarkista, että vedensyöttö vastaa laitteen tyyppikilvessä mainittua vedentarvetta.Huomio! Vältä käyttämästä pitkiä ohuita let-kuja. Letkun läpimitan tulee olla vähintään 1/2 tuumaa.Puhdista suutin (lisätietoja on kohdassa 7).Puhdista suodatin (lisätietoja on kohdassa 7).Suorista letku.
Laite käynnistyy ja pysähtyy itsestään.	Pumppu tai ruiskukahva vuotaa.	Ota yhteys Nilfi sk-huoltokorjaamoon.
Laite käynnistyy, mut-ta vettä ei tule ulos.	Pumppu, letku tai tarvike on jäätynyt.Ei vedensyöttöä.Vedensuodatin on tukossa.Suutin on tukossa.	Anna pumpun, letkun tai tarvikkeen sulaa.Yhdistä laite vedensyöttöön.Puhdista suodatin (lisätietoja on kohdassa 7).Puhdista suutin (lisätietoja on kohdassa 7).

Jos ilmenee muita ongelmia, ota yhteys paikalliseen Nilfisk-jälleenmyyjään. Nilfiskin jälleenmyyjien yhteys-tiedot ovat tämän julkaisun takasivulla.

9 Lisävarusteet sekä pesuaineet

Käytä ainoastaan alkuperäisiä lisävarusteita sekä pesuaineita, katso lisätietoja www.nilfisk.com.

10 Takuuehdot

Nilfisk antaa kotikäytössä käytettäville painepesureille kahden vuoden takuun. Jos painepesuri tai sen varuste toimitetaan huoltoon, sen mukaan on liitettävä kopio kuitista.

Takuuhuollon saaminen edellyttää, että

• vika johtuu raaka-aineiden tai työn virheistä (takuu ei kata kulumista eikä virheellisen käyttämisen aiheuttamia vikoja)
• että tätä käyttöohjetta on noudatettu perusteellisesti
• että korjaustöitä ei ole annettu muun kuin Nilfiskin kouluttaman henkilöstön tehtäviksi
• on käytetty vain alkuperäisiä varaosia
• laite ei ole altistunut esimerkiksi iskuille tai pakkaselle
• että on käytetty vain puhdasta vettä
• painepesuria ei ole annettu vuokralle eikä käytetty kaupallisesti.

Takuuhuolto kattaa viallisten osien vaihtamisen. Posti- tai kuljetus- ja pakkaamiskulut veloitetaan erikseen. Kansallisen lainsäädännön takuuta koskevat määräykset otetaan huomioon.

Laite on toimitettava Nilfiskin huoltokorjaamoon yhdessä vian kuvauksen kanssa.

Jos takuu ei kata korjaamista, siitä laskutetaan. Tällaisia tapauksia ovat esimerkiksi tämän käyttöoppaan vianetsinnästä kertovassa osassa mainitut syyt.

11 Tekniset tiedot

Tyyppi E 130.3 E 140.3 E 145.3
Sähkötekniset tiedot
Nimellisjännite V 220-240 220-240 220-240
Nimellistaajuus Hz 50/60 50/60 50/60
Nimellisvirrankulutus kW 2,0 2,1 2,1
Virta	A	9,0	9,5	10
Suojausluokka	Luokka I/Luokka II	Luokka II	Luokka II	Luokka II
Suojausaste	IP xx	IPX5	IPX5	IPX5
Hydrauliikan tiedot
Nimellispaine	MPa/baari	12,5/125	13,5/135	14,0/140
Suurin paine	MPa/baari	13,0/130	14,0/140	14,5/145
Nimellisvesivirtaama	l/min/l/h	7,5/450	7,0/420	6,6/400
Suurin vesivirtaama	l/min/l/h	8,3/500	8,3/500	8,3/500
Tuloveden suurin paine	MPa/baari	1/10	1/100	1/10
Tuloveden suurin lämpötila	°C	60	60	60
Tuloveden suurin lämpötila imettäessä	°C	20	20	20
Paino	kg.	17,8	18,6	19,8
Tärinäarvot, käsi - käsivarsi ISO 5349-1:n mukaisesti - Vakiosuutin	m/s2	< 2,5 ±1	< 2,5 ±1	< 2,5 ±1
Koneet ilman letkukela:Äänenpainetaso, LpA, ISO 3744:n mukaisestiTaattu äänen tehotaso, LWA, 2000/14/EU:n mukaisesti	dB (A)	66,8 ±282	66,8 ±282	-
Koneet letkukelalla:Äänenpainetaso, LpA, ISO 3744:n mukaisestiTaattu äänen tehotaso, LWA, 2000/14/EU:n mukaisesti	dB(A)	71,8 ±286	71,8 ±286	-86

Oikeus muutoksiin pidätetään.

12 Vakuutus

CE Vakuutus
Tuote: Korkeapainepesuri
Tyyppi:	Nilfi sk E 130.3 / E 140.3 / E 145.3ja edellä mainitut varusteet
Kuvaus:	220-240 V 1~, 50/60 Hz - IP X5
Laite vastaa seuraavia määräyksiä:	EU:n laitedirektiivi 2006/42/ECEU:n matalajännitedirektiivi 2006/95/ECEU:n EMV-direktiivi 2004/108/ECRoHS direktiivi 2011/65/EUMelupäästödirektiivi: 2000/14/EU
Käytettävät harmonisoidut standardit:	EN 60335-2-79:2012EN 62233:2008EN 55014-1:2006 +A1:2009+A2:2011EN 61000-3-2:2006+A1:2009+A2:2009EN 61000-3-11:2000EN55014-2:1997+A1:2001+A2:2009
Käytettävät kansalliset standardit ja tekniset tiedot:	IEC 60335-1:2012IEC 60335-2-79:2012
Teknisten tietojen valtuutetun laatijan nimi ja osoite: Anton SørensenGeneral Manager, Technical Operations EAPCNilfi sk-Advance A/SSognevej 25DK-2605 Brøndby
Valmistajan puolesta valtuutetun vakuutuksen laatijan henkilöllisyys ja allekirjoitus:	Anton SørensenGeneral Manager, Technical Operations EAPCNilfi sk-Advance A/SSognevej 25DK-2605 Brøndby
Vakuutuksen antamisen paikka ja päiväys: Hadsund, 01.10.	2013

A
