Produkttype	Selvkørende skrubber
Mærke	Nilfisk
Model	Viper AS430
Arbejdsbredde	430 mm
Skraberbredde	730 mm
Børstediameter	430 mm
Børstehastighed	150 omdr./min
Børstemotoreffekt	550 W
Sugemotoreffekt	350 W
Opløsningstank kapacitet	40 L
Opsamlingstank kapacitet	40 L
Mål (L x B x H)	1060 x 480 x 980 mm
Vægt (med batterier og tomme tanke)	112 kg
Bruttovægt klar til brug	152 kg
Strømforsyning	24 V DC (2 batterier 12 V 85 Ah AGM)
Driftstid	Ca. 2-3 timer afhængig af belastning
Maksimal hældning under drift	2 %
Lydtryksniveau	70 dB(A)
Driftstemperatur	0 til 40 °C
Luftfugtighed	30% til 105%
Justering af skraberhældning	Justeringshjul
Justering af vandgennemstrømning	Kvartgangshane
Vedligeholdelse	Regelmæssig rengøring af skraber, børste, filtre
Bortskaffelse	Fjern batteri og elektriske komponenter, genbrug i henhold til regler

Ofte stillede spørgsmål - Viper AS430 NILFISK

Hvordan bruger jeg skrubberen Viper AS430?

Efter montering af børsten og skraberen fyldes opløsningstanken (vand + rengøringsmiddel). Tænd hovedafbryderen, sænk skraberen med håndtaget, aktiver sugning og magnetventil, og hold sikkerhedskontakten nede mens du skubber maskinen. Se brugervejledningen for detaljer.

Hvordan oplader jeg batterierne på Viper AS430?

Sørg for at maskinen er slukket. Tilslut ladekablet til stikkontakten (220-240 V). Den indbyggede lader starter automatisk. Indikatorlamperne viser status: fast rød under opladning, fast grøn når opladningen er færdig. Brug kun AGM-batterier eller vådbatterier, indstil DIP-switches efter type.

Hvilken type batteri bruger Viper AS430?

Maskinen bruger to 12 V batterier i serie, normalt AGM (Absorbent Glass Mat) på 85 Ah (model AS430B) eller 105 Ah (AS510B). Vådbatterier (syre) er også kompatible efter justering af laderen.

Hvordan rengør jeg skraberen på skrubberen?

Fjern skraberen ved at skrue hjulene af og afbryde sugeslangen. Rengør rillen og bladene med vand. Kontroller slid på forreste og bagerste gummilister: hvis de er slidte, vend eller udskift dem. Monter derefter ved at stramme hjulene og juster hældningen med justeringshjulet.

Hvorfor er sugningen utilstrækkelig?

Mulige årsager: Opsamlingstanken er fuld, sugeslangen er forkert tilsluttet, flotterfilteret er tilstoppet, skraberen er snavset eller gummilisterne slidte, eller tankdækslet er ikke lukket ordentligt. Kontroller hvert punkt og rengør eller udskift defekte dele. Se kapitlet fejlfinding i vejledningen.

Hvordan justerer jeg vandgennemstrømningen på Viper AS430?

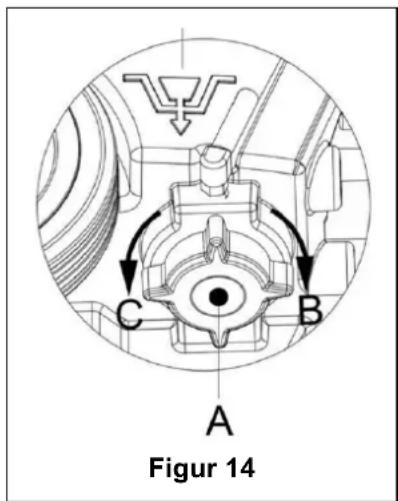

Vandgennemstrømningen justeres med kvartgangshanen under chassiset bag hjulene. Drej hanen for at åbne (position B) eller lukke (position C). Juster efter gulvets snavs: højere flow til meget snavsede gulve.

Hvad er den anbefalede vedligeholdelsesfrekvens?

Daglig vedligeholdelse omfatter: tømning af tanke, rengøring af skraber og børste. Ugentligt: kontroller flotterfilteret og batteriniveauet (hvis vådbatteri). Hver 6. måned: kontroller skraberens gummilister og motorernes kul (hos en autoriseret service). En detaljeret vedligeholdelsesplan findes i vejledningen.

Hvordan udskifter jeg børsten på skrubberen?

Placer maskinen i en tilbagelænet position. For automatisk udtagning: sæt hovedafbryderen på 'I' og tryk på sikkerhedskontakten for at dreje børsten, indtil den falder af. For montering: før børstehuset til, sæt afbryderen på 'I' og skub maskinen, indtil børsten går i indgreb ved at dreje. Hvis nødvendigt, brug manuel metode ved at dreje børsten mod uret.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Brug kun maskinen på skråninger under 2 %. Bær ikke smykker nær elektriske dele. Sørg for god ventilation under opladning af batterier (brandfarlige gasser). Brug kun tilbehør godkendt af Nilfisk. Afbryd batteriet før vedligeholdelse. I tilfælde af brand, brug pulverslukker.

Hvordan bortskaffer jeg Viper AS430 ved endt levetid?

I henhold til lokale regler skal batterier og elektriske/elektroniske komponenter fjernes til separat genbrug. Børster og plastdele skal behandles som industriaffald. Kontakt Nilfisk servicecenter for råd om korrekt bortskaffelse.

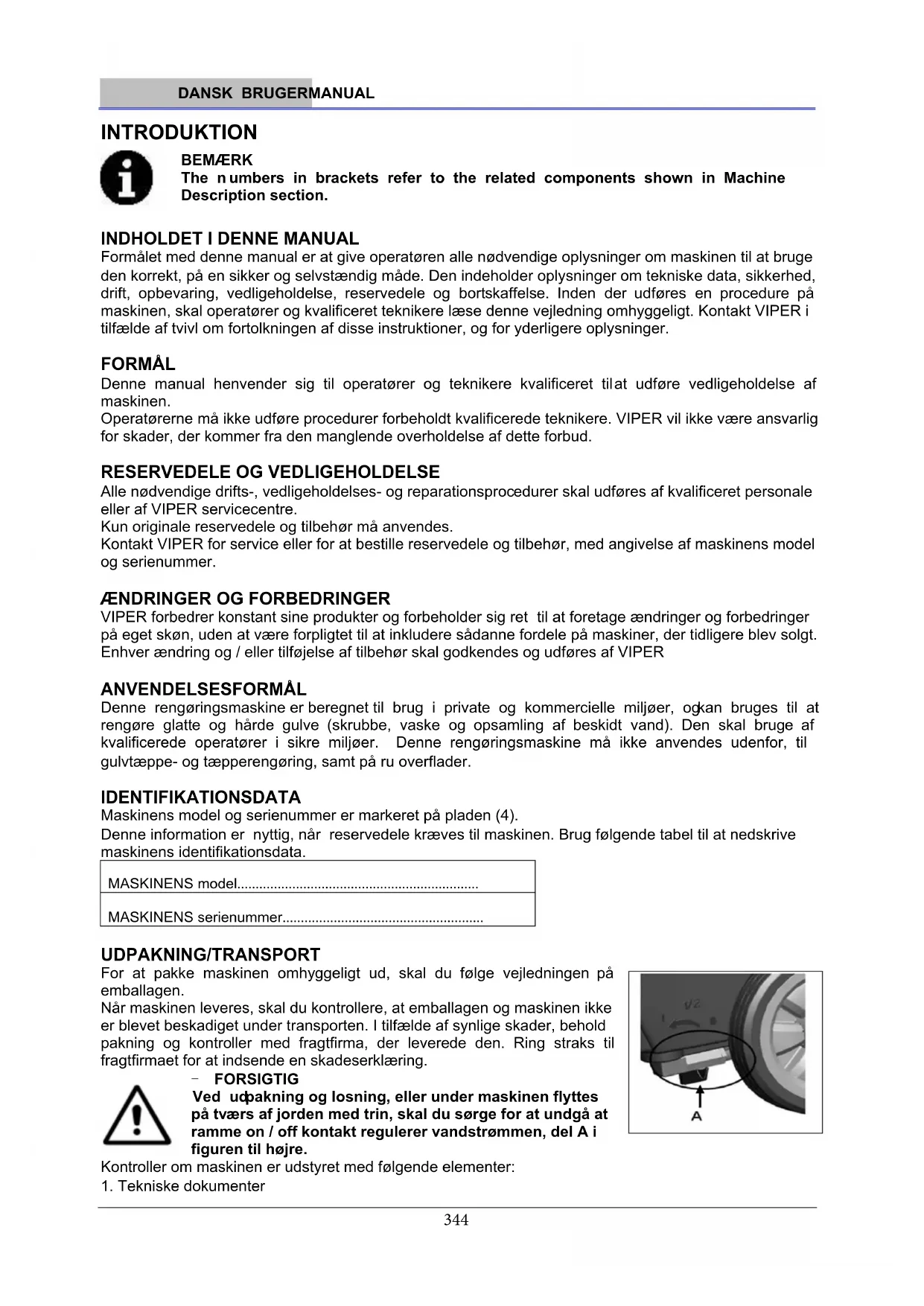

BRUGSANVISNING Viper AS430 NILFISK

VI, Nilfisk erklærer hermed under eget ansvar at ovennævnte produkt(er) er i overensstemmelse med følgende direktiver og standarder.

Formålet med denne manual er at give operatøren alle nødvendige oplysninger om maskinen til at bruge den korrekt, på en sikker og selvstændig måde. Den indeholder oplysninger om tekniske data, sikkerhed, drift, opbevaring, vedligeholdelse, reservedele og bortskaffelse. Inden der udføres en procedure på maskinen, skal operatører og kvalificeret teknikere læse denne vejledning omhyggeligt. Kontakt VIPER i tilfælde af tvivl om fortolkningen af disse instruktioner, og for yderligere oplysninger.

FORMÅL

Denne manual henvender sig til operatører og teknikere kvalificeret tilat udføre vedligeholdelse af maskinen.

Operatørerne må ikke udføre procedurer forbeholdt kvalificerede teknikere. VIPER vil ikke være ansvarlig for skader, der kommer fra den manglende overholdelse af dette forbud.

RESERVEDELE OG VEDLIGEHOLDELSE

Alle nødvendige drifts-, vedligeholdelses- og reparationsprocedurer skal udføres af kvalificeret personale eller af VIPER servicecentre.

VIPER forbedrer konstant sine produkter og forbeholder sig ret til at foretage ændringer og forbedringer på eget skøn, uden at være forpligtet til at inkludere sådanne fordele på maskiner, der tidligere blev solgt. Enhver ændring og / eller tilføjelse af tilbehør skal godkendes og udføres af VIPER

ANVENDELSESFORMÅL

Denne rengøringsmaskine er beregnet til brug i private og kommercielle miljøer, ogkan bruges til at rengøre glatte og hårde gulve (skrubbe, vaske og opsamling af beskidt vand). Den skal bruge af kvalificerede operatører i sikre miljøer. Denne rengøringsmaskine må ikke anvendes udenfor, til gulvtæppe- og tæpperengøring, samt på ru overflader.

IDENTIFIKATIONSDATA

Maskinens model og serienummer er markeret på pladen (4).

Denne information er nyttig, när reservedele kræves til maskinen. Brug fölgende tabel til at nedskrive maskinens identifikationsdata.

MASKINENS model....

MASKINENS serienummer....

UDPAKNING/TRANSPORT

For at pakke maskinen omhyggeligt ud, skal du følge vejledningen på emballagen.

Når maskinen leveres, skal du kontrollere, at emballagen og maskinen ikke er blevet beskadiget under transporten. I tilfælde af synlige skader, behold pakning og kontroller med fragtfirma, der leverede den. Ring straks til fragtfirmaet for at indsende en skadeserklæring.

- FORSIGTIG

Ved uøpakning og losning, eller under maskinen flyttes på tværs af jorden med trin, skal du sørge for at undgå at ramme on / off kontakt regulerer vandstrømmen, del A i figuren til højre.

Kontroller om maskinen er udstyret med følgende elementer:

1. Tekniske dokumenter

2. Brugermanual til skrubbemaskine

3. Manual til indbygget oplader (hvis inkluderet)

4. Stik til oplader (hvis maskinen ikke er udstyret med indbygget oplader, findes dette på den angivne eksterne oplader)

GENERELLE SIKKERHEDSOPYSNINGER

Det følgende er specielle ADVARSLER og oplysninger om potenti elle skader (på personer eller maskinen):

ADVARSEL!

1. Maskinen må kun betjenes under vejledning af denne manual. Kun tilbehør godkendt af VIPER skal anvendes.
2. Denne maskine må kun anvendes af behørigt uddannet eller autoriseret personale. Børn eller uhensigtsmæssige personer må ikke bruge denne maskine.
3. Under normal brug, kan batteriet afgive brandfarlige gasser. Batteriet skal holdes væk fra udstrålende, lysende og brændende poster samt gnister. Når maskinen er i brug, skal du sikre, at miljøet er godt ventileret og er væk fra åben ild. Ved opladning, skal du ikke ryge i nærheden af maskinen.
4. Du skal frakoble batteriet før udførelsen af enhver vedligeholdelse/reparationer.
5. Før du bruger den indbyggede lader, skal du sikre, at værdierne for spænding og frekvens som angivet på serienummeret mærkat matcher de af lysnettet.
6. Når du arbejder i nærheden af elektriske dele, skal du ikke bære nogen smykker. Venligst tage alle forholdsregler for at undgå hår, smykker og løstsiddende tøj fra at blive fanget af bevægelige dele i maskinen.
7. Brug ikke maskinen i særligt snavsede områder. Vask ikke maskinen direkte med vand. Lad ikke maskinen kommer i kontakt med ætsende væsker.
8. Temperaturen til opbevaring og til arbejdsmiljø af maskinen skal være mellem 0 - 40°C.
9. Luftfugtigheden skal være mellem 30 % - 105 %.
10. Brug ikke maskinen på en skråning med en hældning på mere end 2 %.
11. I tilfælde af brand, skal du bruge tørre pulverbrandslukkere. Brug ikke flydende brandslukkere.
12. Særlig opmærksomhed skal betales, når maskinen transporteres under 0 ^0 C. Vandtanken og vandet i slangerne kan fryse og forårsage alvorlige skader på maskinen.
13. Brug børster og puder der leveres med maskinen, og dem, der er angivet i brugermanualen. Brug af andre børster eller puder kan reducere sikkerheden
14. I tilfælde af funktionsfejl skal du sørge for, at det ikke er forårsaget af manglende vedligeholdelse. Hvis det er forårsaget af andre forhold, skal du søge bistand fra autoriseret personale eller servicecentret.
15. Hvis det bekræftes, at reservedele skal udskiftes, skal du sikre de originale dele fra autoriserede forhandlere eller agenter.
16. For at sikre en sikker og korrekt betjening af maskinen, så lad autoriseret personale eller servicecentret udføre den planlagte vedligeholdelse i henhold til vedligeholdelsesplaner i de relaterede afsnit i manualen..
17. Denne maskine skal bortskaffes korrekt, fordi der kan forekomme giftige og farlige anliggender (batterier, osv.), og disse spørgsmål skal bortskaffes ved særlige centre i overensstemmelse med beslægtede love og bestemmelser (se afsnit bortskaffelse maskine).

TEKNISKE DATA

Model AS430B AS510B
Maskinens højde 980mm
Opløsningstankens kapacitet 40 liter
Opsamlingstankens kapacitet 40 liter
Diameter på transporthjul 200 mm
Diameter på guidehjul 76 mm
Effekt af vakuumsystemmotor 350 w
Maksimal stigning, under arbejder	2 % (Maks)
Lydtryksniveau ved arbejdsstation	70 dB(A) ±3 dB(A)
Standard batterier (2×12 V) 24 V 85 Ah AGM (2×12 V) 24 V 105 Ah AGM
Batterirummets størrelse (B x L x H) 340 x 330 x 260 mm (Maks)
Vakuumsystemkredsløb kapacitet 1200 mm H 20
Rengøringsbredde	430 mm	510 mm
Gummiskrabers bredde	730 mm	790 mm
Maskinens maksimale længde	1060 mm	1100 mm
Maskinens længde uden gummiskraber	480 mm	540 mm
Børstens diameter	430 mm	510 mm
Vægt med batterier og med tome tanke	112 kg	128 kg
Bruttovægt af maskinen når den er klar til brug	152 kg	168 kg
Børstens motoreffekt	550 W	560 W
Børstens hastighed	150 rpm
Børste-/pudeholders maksimale tryk	30 kg (Maks)	35 kg (Maks)
Pakkens størrelse (Lx B x H)	1200 x 610 x 1170 mm

BESKRIVELSE AF MASKINEN

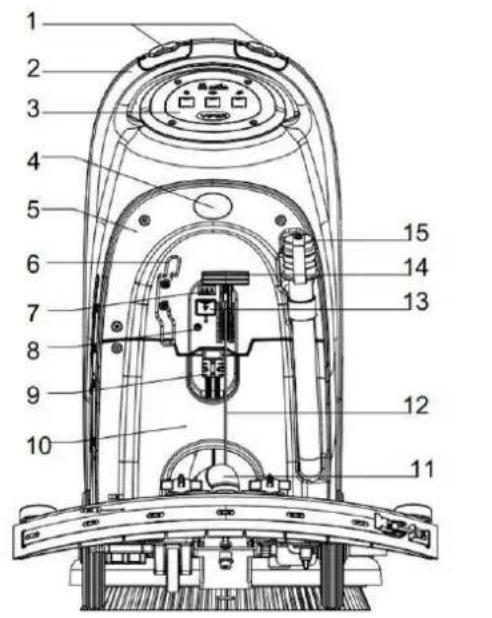

MASKINENS STRUKTUR

1. Sikkerhedsknap

2. Håndtag 21. Gummisk

3. Kontrolpanel

4. Serienummerplade/Tekniske data/Overenstemmelseserklæring

5. Kontroldække

6. Kabelholder (*)

7. Indikatorlys for batteriskift

8. Nulstillingsknap

9. Batteriforbinder

10. Batteridække

11. Vakuumslange til affald

12. Gummiskraberens ledning

13. Sikkerhedsdække på batteriforbinder

14. Gummiskraberens løftehåndtag

15. Dræningsslange

16. Gummiskraberens håndtag

17. Gummiskraberens klip

18. Gummiskraberens blad

19. Gummiskraberens støtteramme

20. Gummiskraberens justeringshåndhjul raberens bagerste støtteramme

21. Gummiskraberens forreste støtteramme

22. Kopholder

23. Opsamlingstankens dækhåndtag

24. Opsamlingstankens dække

25. Tankens krop

26. Dække til vandindtag

27. Børstedæk

28. Børste-/pudeholder

29. Vakuumsystemets motor

30. Børstemotor

31. 8" hjul

32. Batteri

33. Vakuumslange

34. Oplader (*)

35. Flydefilter

36. Vandniveauslange ( til at indikere mængden af vand i opløsningstanken)

(*)gælder kun for maskiner, der allerede har indbygget oplader (valgfri)

FIGURER AF MASKINENS STRUKTUR

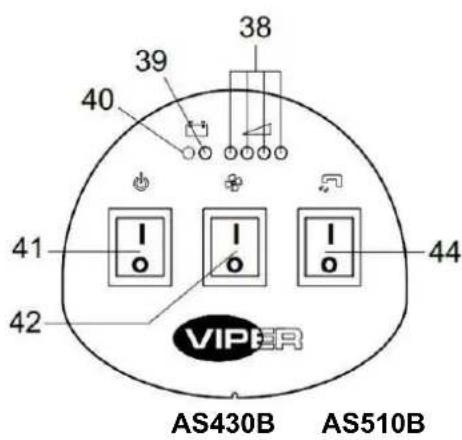

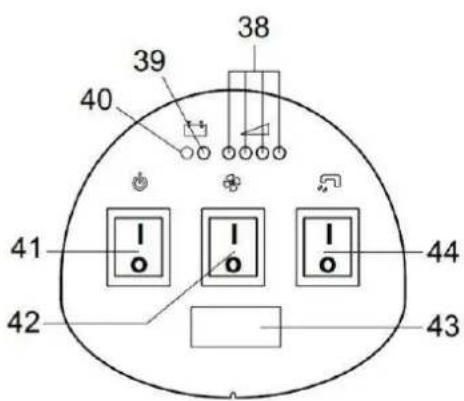

1. Indikatorlys for batteriopladning (grøn när fuldt opladet)
2. Indikatorlys for udkørt batteri (rød)
3. Indikatorlys for udkørt batteri (rød)
4. Strømknap
5. Vakuumknap
6. Timer (valgfri, bruges til at optage børsten arbejdstid)
7. Magnetventil knap til kontrol af vandspray

Figur 2

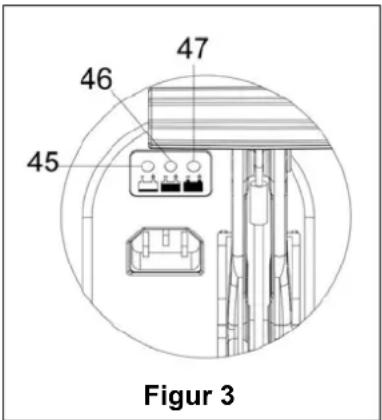

DISPLAYVINDUE PÅ OPLADERINDIKATIONSLYS (Figur 3)

(Valgfrit, gælder for maskiner, der har indbyggetoplader)

1. år opladningen start er, blinker den røde indikatorlampe på opladeren (45) et par gange og derefter bliver den til en permanent rød indikatorlampe, der indikerer at første fase af opladning er begyndt;
2. Efter opladning i en periode, vil den røde indikatorlampe af opladeren (45) gå ud, en gul indikatorlampe (46) lyser permanent: og indikerer at anden fase af opladningen er begyndt;
3. Efter opladning i ca. 10 timer, vil den gule indikatorlampe (46) slukke, (47) Den grønne indikatorlampe vil blive permanent tændt, hvilket indikerer, at opladningen er komplet og opladningen er afsluttet.

BEMÆRK

1) Under opladning Hvis den gule indikator blinker: batteriet er ikke af en type, kompatibel med opladeren eller batteriet er ikke tilsluttet korrekt, eller en kortslutning har fundet sted på udgangsterminalen.
2) Hvis den røde indikator blinker: en kortslutning inde i opladeren. (For detaljer henvises til de relaterede afsnit i opladerens instruktioner.)

BRUGSGUIDE

ADVARSEL

På visse dele af maskinen er indsat nogle vejledende skilte:

• FARE
• ADVARSEL
• FORSIGTIG
• KONSULTATION

Når du læser denne manual, skal operatøren betale særlige opmærksomhed til symbolerne på disse tegn. Under ingen omstændigheder disse tegn være omfattet. Hvis de er beskadiget, skal du udskifte dem med det samme.

INSTALLERING OG INDSÆTNING AF BATTERIER I DEN NYE MASKINE ADVARSEL

Hvis batteriet forkert installeret eller unøjagtigt tilsluttet, kan de elektriske komponenter i maskinen blive alvorligt beskadiget. Batteriet må kun installeres af kvalificeret personale. Ifølge batteriets modelnummer (WET eller GEL), der anvendes, indstilles den funktionelle kredsløb og den indbyggede lader (valgfri).

Kontroller, om batteriet er beskadiget, før du installerer.

Afbryd batteriets stik og den indbyggede oplader stik.

Vær forsigtig, når du rører ved batteriet.

Denne maskine har brug for to (2) 12V-batterier. Opret forbindelse som vist i figur 4 til højre.

Denne maskine kan levere en hvilken som helst af følgende modeller:

a) Batterier (WET eller GEL / AGM) er allerede installeret og kan bruges til enhver tid.

1. Kontroller batteriet. Igennem forbindelsesleddet (9) forbinder batteriet til maskinen.
2. (Gælder kun for AS430B og AS510B): Tryk ned på tænd / slukkontakten (41). Hvis det grønne lys er tændt, det viser, at batteriet er klar til brug.
   Hvis den gule eller røde lys er tændt, det viser, at batteriet skal oplades. (Der henvises til afsnittet om vedligeholdelse af relaterede procedurer).

b) Uden batterier

1. Køb lignende batteri (se afsnittet om tekniske parametre). Oplysninger om valg af batteri kan fås fra kvalificerede batteri agenter.

2. Indstil maskinen og den indbyggede lader (hvis monteret) i henhold til den type batterier (WET eller GEL / AGM). Læs også følgende stykke for den måde at installere batteriet.

Indstilling af batterioplader (kun for maskiner med indbygget batterioplader) Batterioplader

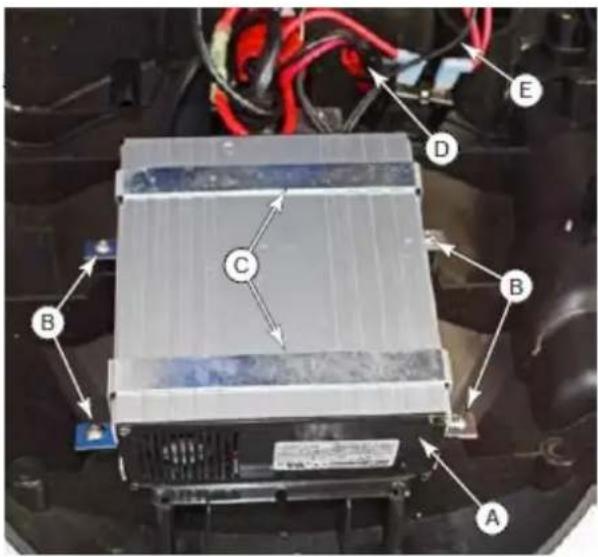

Batteriopladeren er placeret inde i bagdækslet og direkte forbundet til batterierne. Opladeren er styret af en mikroprocessor og bruger forskellige opladningskurver, for at de forskellige batterityper præsterer optimalt.

1. Fjern bagdækslerne (kontroldæksel) beskrevet på side 349.
2. Frakobl kabelstikket (D), der fører hen til batterierne.
3. Frakobl de to ledningsterminaler (E), der fører hen til kontrolkortet.
4. Fjern de 4 skruer (B), der fastgør monteringsbåndene (C) på dækslet, og fjern opladeren (A).

Batteritypens DIP-Switches (SPE)

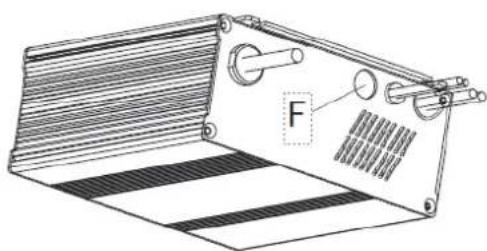

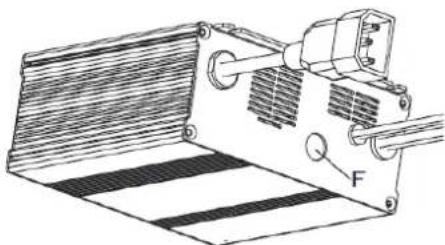

Opladerens funktion er styret af 4 DIP-switches (2-par) inden i bagdækslet. De andre 2 kontakter må aldrig berøres, med mindre opladeren er blevet udskiftet, og deres position skal bekræftes. Indstil batterispændingen (24V) og maksimum strømstyrke (9A). Den skal altid være i Frapositionen.

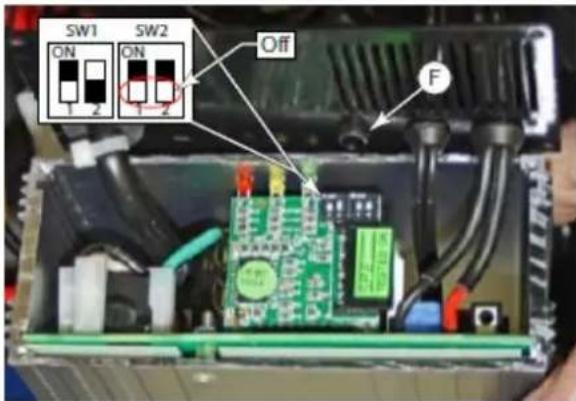

De første 2 kontakter er tilgængelige igennem et plastikstik uden at åbne opladeren. Disse kontakter indstiller den bestemte opladningskurve, der bruges til hver batteritype. Kurvetypen betyder den måde (og størrelsesorden) hvormed strøm og spænding anvendes på batteriet, under dets faser i opladningscyklussen.

1. Kun hvis opladeren er ny, og det andet par DIP-switches skal bekræftes, er det nødvendigt at fjerne bagdækslet.
2. Fjern plastikstikket, der dækker DIP-switchens adgangshul (F).
3. Indstil de første 2 DIP-switches ifølge datatabellen herunder.
4. Udskift plastikstikket.

1. Fjern plastikstikket, der dækker DIP-switchens adgangshul (F).
2. Indstil de første 2 DIP-switches ifølge datatabellen herunder.
3. Udskift plastikstikket.

Ifølge batteritype (WET eller GEL / AGM) indstilles det elektriske kredsløb på den indbyggede oplader. Procedurerne er som følger:

1. Sørg for, at stikket på batteriet er frakoblet. Hvis maskinen er baseret på "AGM" batteri på tidspunktet for ab fabrik, gå direkte til trin 8; ellers komplet trin 2, 3 og 4.
2. Tag dræning slange (15)
3. Hvis udstyret med indbygget lader, skal du tage afgiften ledning fra spolen.
4. Tag kontrol dækslet (5) og skruerne på batteridækslet (10). Fjern skruerne på printet standen. DIP-switchen (B) til indstilling af batteriet modellen kan ses, når spejlvende over PCB bord. (Se figur 5)

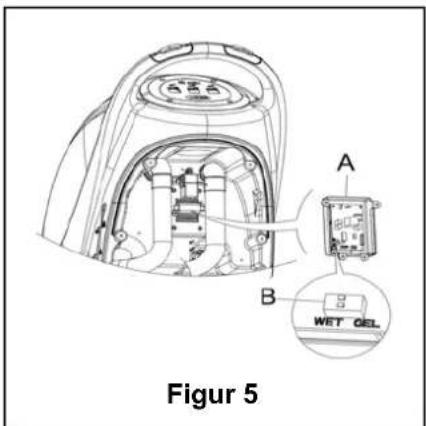

5. Justér mikro DIP-switch (B) til positionen "WET".

Standard indstilling: GEL/AGM

DIP1	DIP2	Batteritype	LED-status (Figur A)
FRA	FRA	VÅDE batterier	LED1, LED2 blink to gange
TIL	FRA	Discover AGM-batterier	LED3, LED4 blink to gange
TIL	TIL	Andre GEL-/AGM-batterier foruden Discover	LED3 blink to gange

1. Fuldfør trin 3, 4 og 5 i omvendt rækkefølge.

Installations af batteriet

1. Træk batteristikket ud (9).
2. Åbn opsamlingstankens dække (25), og se om opsamlingstanken er tom eller ej; Hvis ikke, tøm den gennem afløbsslangen (15).
3. Skru gummiskraber fast med håndtaget (16), fjern forbinderslange til vakuum til affald (11) til skraber, og fjern derefter skraberen.
4. Skru skruerne på batteridækslet (10) og fjern dækslet.
5. Skru stikket på sugefod tegning ledningen (12), der forbinder til den sugefod beslag (19), og hæng den sugefod tegning ledningen opad.
6. Hæng afløbsslange (15) og vakuumrøret for affald (11) opad.

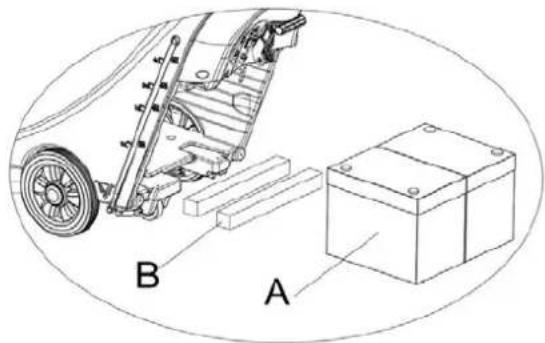

7. Ifølge størrelsen af batteriet, skubbe fikseringsbord i batterikassen hele vejen indad.

BEMAERK

Dimensionen af batteriet må ikke overstige: H x B x H: 330 mm x 170 mm x 260 mm.

Ifølge de varierende dimensioner på batterier, kravene til udvælgelse af faste batterier er som følger:

1) For batteri med længde under 270 mm, bruge 2 stykker af fiksering bord (B, figur 6) og placere dem ved siden af hinanden inde i vandtanken batteri;
2) For batteri med længde mellem 310 mm-270 mm, skal du bruge 1 stykke af fiksering bord (B, figur 6) og placere den i vandtanken batteri;
3) For batteri med længde mellem 330 mm -310 mm, er der ikke behov for fiksering for at fastsætte placeringen.

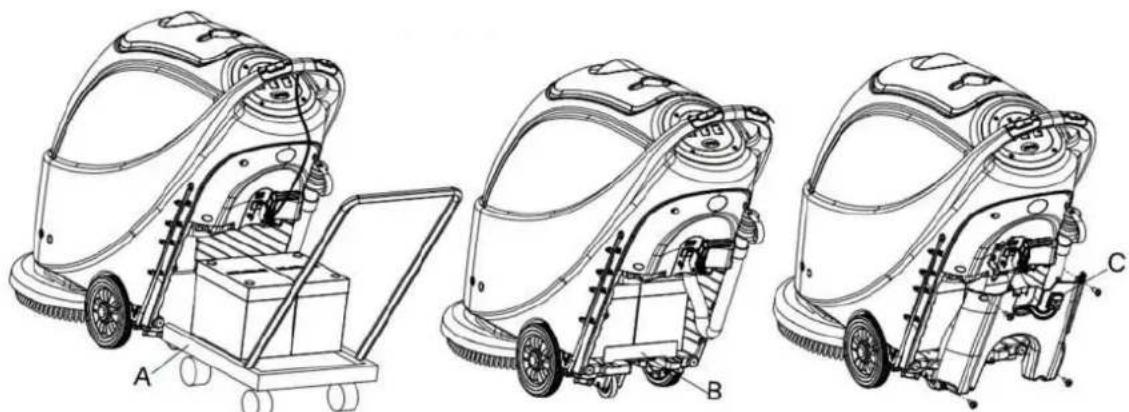

1. Installér batteriet med specielt fremstillet batteri installation værktøjer (A, figur 7). Når batteriet er installeret, skal du fjerne batteriet installation værktøjer, og installere batteriet fiksering beslaget (B, figur 7).

1. Sæt batteristikket (C, figur 7) gennem hullet på toppen af batteriet dæksel, sætte dræning slange gennem højre hul af batteriet dæksel, fastgøre batteriet dæksel med 4 skruer, og derefter installere skraberen tegning ledningen, dræning slange, og gummiskraber successivt.

Opladning af batteriet

1. For at oplade batteriet (se trinene angivet i afsnittet om vedligeholdelse).

F∅R START AF MASKINEN

INSTALLERING OG AFTAGEN AF B∅RSTE-/PUDEHOLDER

BEMAERK

Ifølge det type gulv, der skal rengøres, kan maskinen monteres med børste (Figure8, A) eller en pude-holder (figur 8, B og C).

FORSIGTIG!

Når manuelt installerer eller aflæsning af børste/pude-holder, først kontrollere, om alle kontakterne er i slukket position, og løft sugefod fra gulvet, efter der kan børsten eller puden-indehaveren skal arbejdes på. Desuden skal du sætte på beskyttelseshandsker for at undgå at blive skåret af fragmenter.

1. (Gælder kun for AS430B og AS510B): sørg for at knappen (41) er I position (O).

2. Tryk ned på styret (2) til at løfte tanken krop (26).

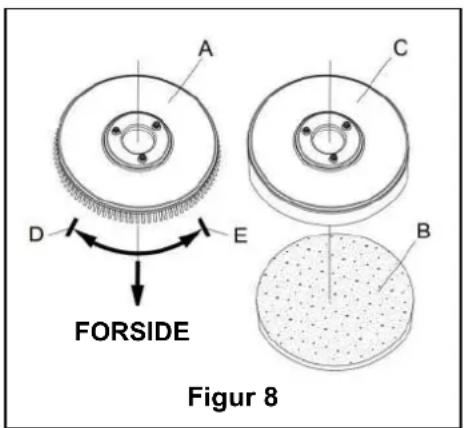

3. Sæt børsten (A) eller puden-holderen (B - C) under sagen.

4. Brug styret (2) for at sænke tanken organ (26) til at komme i kontakt med børste eller pude-holder.

5. For at installere børste / pude-holder automatisk dreje afbryderen (41) til position "I" og tryk ned sikkerhedsafbryderen (1). Skub forsigtigt maskinen fremad, således at båndet hjul på bunden af tanken kroppen på linie med børsten eller pude-holder, som derefter kan installeres. Slip derefter sikkerhedsafbryderen. Gentag om nødvendigt denne procedure, indtil børsten / puden-indehaver er installeret.

6. Hvis trin 5 ovenfor viser sig at være vanskeligt, bruge den manuelle metode ved at følge pilen hovedet (D) for at installere børste / pude-holder (som vist i figur 8).

7. For automatisk at losse børste / pude-holder, dreje afbryderen (41) til position "O". Brug hånden til at holde styret, og tryk maskinen nedad, indtil guiden hjulet rører gulvet og børste / pad-indehaveren hænger i luften. Drej afbryderen (41) til position "I", og tryk ned sikkerhedsafbryderen at lade børste eller pude-holder igen, indtil børsten / puden-holder falder til gulvet.

8. Hvis Trin nr 7 ovenfor viser sig at være vanskeligt, bruge den manuelle metode ved at dreje børsten / puden-holderen i modsat retning af den normale drejeretningen, og det kan tages ud. (som vist i figur 8).

JUSTERING AF GUMMISKRABERENS BALANCE

1. Installer gummiskraber og drej den fast med håndtaget. Tilslu t derefter vakuum rør til affald til gummiskraber.

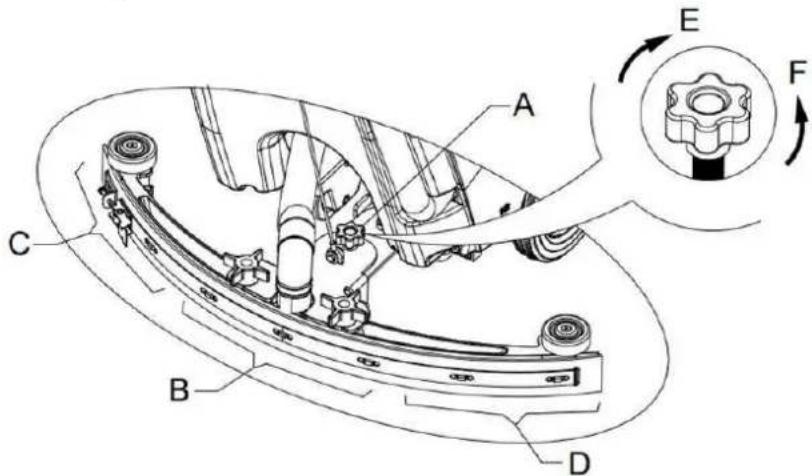

2. J uster gummiskraberen med justeringshåndtaget (A) på gummiskraberen (se figur 9).

1) Hvis den midterste del af den bagerste gummiskraber strimmel, afsnit B, har et hul med gulvet eller det nedadgående pres er relativt let, justere håndtaget i en anti-uret, indtil hele længden af den bagerste gummiskraber strimmel rører godt med gulvet. Den forreste gummiskraberen strimmel bør rører gulvet.

2) Hvis de to ender af den bagerste gummiskraber strimler, afsnit C og D, har et hul med gulvet eller det nedadgående pres er relativt let, justere håndtaget i urets retning, indtil hele længden af den bagerste gummiskraber strimmel rører godt med gulvet. Den forreste gummiskraberen strimmel bør rører gulvet.

Påfyldning af opløsningstank

FORSIGTIG!

Kun lavtskummende, kan brændbare rengøringsmidler anvendes. Disse rengøringsmidler skal være egnet til brug i skrubbermaskiner.

1. Åbn vandtilførslen dæksel (27) og tilsæt vand til løsning tank. Overfyld ikke tanken. Påfyldning op til nær kanten af filterholderen af vandindløbet vil være tilstrækkeligt. Ved udarbejdelsen af de rengøringsmidler, skal du følge fortynding satser leveret af den kemiske fremstilling og vandtemperaturen må ikke overstige 40 ^0 C.

REGULERING AF MÆNGDEN AF VANDSTR∅M

ADVARSEL!

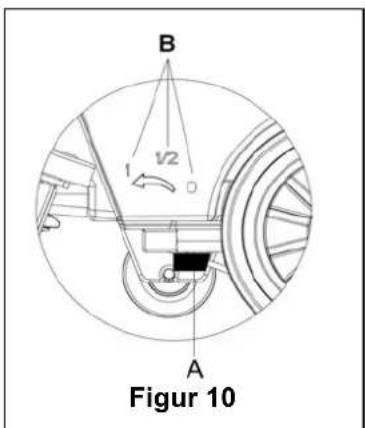

Regulering af kuglehanen håndtaget (A, figur 10) skal ske under forudsætning af, när afbryderen (41) er i positionen "O".

1. Mængden af vandstrømmen kan justeres via kugleventilen håndtaget (A, figur 10) i overensstemmelse med mængden af vand praktisk kræves til at skrubbe gulvet.

START OG STOP AF MASKINEN

Start maskinen

1. Gennemfør de forberedende skridt som relateret ovenfor.

2. Tryk på strømknappen (41) til position "I".

3. Brug gummiskraberens håndtag (41) for at sænke bladene.

4. Tryk Vakuumpumpe kontakten (42) til position "I".

1. Tryk vandstrømmen volumen kontrol kontakt (44) til position "I". (Arbejde samtidigt med sikkerhedsafbryderen (1) til at styre arbejde magnetventil.)
2. Hold sikkerhedsafbryderen (1), og skub til at flytte maskinen. Børsten (29) begynder at rotere, og maskinen begynder sin rengøring.

KONSULTATION : At skubbe maskinen

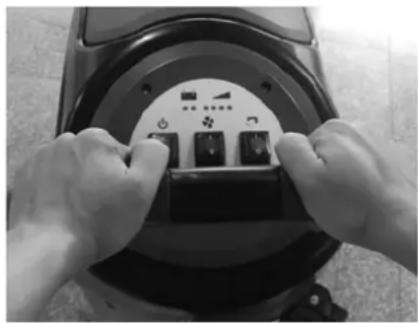

Et af kendetegnene ved maskinen er installationen af to sikkerhedsafbrydere på begge sider af styret. Hver sikkerhedsafbryder er i stand til at styre uafhængigt driften af børsten. Ved brug letter kontrol af driften af maskinen.

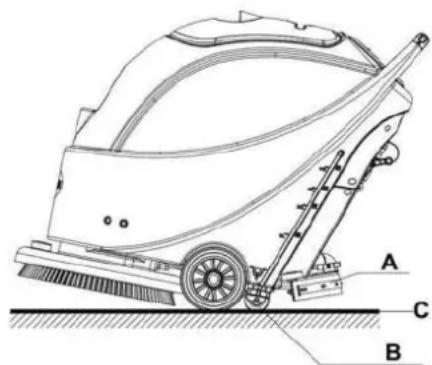

Erfaringsmæssigt, at metoden flytte maskinen vist på højre Figur 11 er mere velegnet, føler brugerne mere behagelig på hænder, det reducerer arbejdet træthed. Så brugerne anbefales at flytte maskinen på denne måde.

1. Når du er færdig med at bruge maskinen, først losse børste / pude-holder (se trinene relateret i afsnittet om børste / pude-indehaver installation og aflæsning)
2. Slip sikkerhedsafbryderen (1) for at slukke børste / pudeholder og magnetventil.
3. Tryk på Vakuumpumpe kontakten (42) til position "O", og vakuumpumpen vil forsinke i 5 sekunder før du stopper arbejdet.
4. Tryk vandstrømmen volumenkontrol kontakt (44) til position "O" for at slukke helt for arbejde magnetventil.
5. Tryk på afbryderen (41) til position "O".
6. Brug gummiskraberens løftehåndtag (14) til at løfte bladene.
7. Tag fat i styret (2) og forsigtigt vippe maskinen tilbage, indtil styrehjulet (B) rører gulvet. Se figure 12.

1. Start maskinen i henhold til ovenstående beskrivelse.
2. Hold sikkerhe dsafbryderen (1) (i henhold til den måde, der er vist i figur 11), tryk for at flytte maskinen, og start rengøring job.
3. Hvis det er nødvendigt, skal du slukke for maskinen, og juster regulerende håndtag visker. (Se trin til justering af balancen i gummiskraberen)
4. Hvis det er nødvendigt, skal du slukke for maskinen, og justere lydstyrken på vandstrømmen med kugleventil håndtag. (Se trinnene til at justere mængden af vandstrøm.)

FORSIGTIG!

For at undgå at beskadige gulvet, när maskinen forbliver på ét sted uden at flytte, skal du slukke for strømmen (41).

Afladning af batteri under drift

1. Det er kun, når det grønne advarselslys (38) lyser konstant at strømforsyningen på batteriet er tilstrækkelig til normal drift af maskinen.

BEMÆRK

Når alle fire grønne lys (38) tændes, det viser, at batteriet er fuldt opladet.

Når kun det sidste grønne lampe (38) er på, og begynder at blinke, foreslår opladning af batteriet, til maskinen stopper automatisk efter et par minutter.

Efter det sidste grønne lampe (38) slukkes, og det røde lys (39 og 40) begynder at blinke, vil maskinen stoppe automatisk efter et par sekunder. (Se de skridt relateret i vedligeholdelse afsnittet).

FORSIGTIG!

Brug ikke maskinen, når strømforsyningen på batteriet er utilstrækkelig, for at undgå at beskadige batteriet og forkorte batteriets levetid.

T∅MNING AF TANK

Når opsamlingstanken er fuld, vil en flyder i den automatiske flyde turn-off-enhed (36) blokerer indløbet tilslutning til vakuumpumpen. Gennem en pludselig stigning i støj fra vakuumpumpen, kan det antages, at vakuumpumpen allerede er overbelastet og en umiddelbar dræning af spildevandet er nødvendig.

FORSIGTIG!

Hvis v akuumpumpen pludselig slukkes (f.eks fordi mas kinen pludselig flyttes resulterer i en aktivering af float), og hvis en genoptagelse af drift er nødvendig, skal du udføre følgende trin: tryk på afbryderen (41 og 42) til slukke for strømmen og vakuumpumpen, og åbn opsamlingstanken dæksel (25) for at kontrollere, om flyderen i float-filter er vendt tilbage til vandoverfladen. Så tæt opsamlingstanken dæksel (25), og tryk på afbryderen (41 og 42) for at tænde for strømmen og vakuumpumpen.

Når opsamlingstanken er fuldt fyldt med spildevand, skal du følge nedenstående trin for at dræne det hele.

Tømning af opsamlingstanken

1. Sluk for maskinen.
2. Ved at bruge gummiskraberens håndtag (14), løft visker.
3. Flyt maskinen til et dedikeret dump site.
4. Tag fat i styret (2) og forsigtigt hælde maskinen tilbage, indtil styrehjulet rører gulvet. (For docking af maskinen henvises til procedurerne i standsning af maskinen afsnit).
5. Tag dræning slange fra fiksering klip, bøje den øverste ende af dræning slange (som vist i A, figur 13), og åbn derefter dækslet af dræning slange, lavere dræning slange til et lavt niveau eller på jorden for at dræne vandet. Alternativt direkte placere dræning slange til en lav position eller på jorden for at gøre vandudløbet ansigtet nedad (som vist i B, figur 13), og derefter vride åbne vandet dræne låg til at dræne spildevandet i tanken. Efter dræning er fuldført, anvende rent vand til at rense indersiden af opsamlingstanken.

FORSIGTIG!

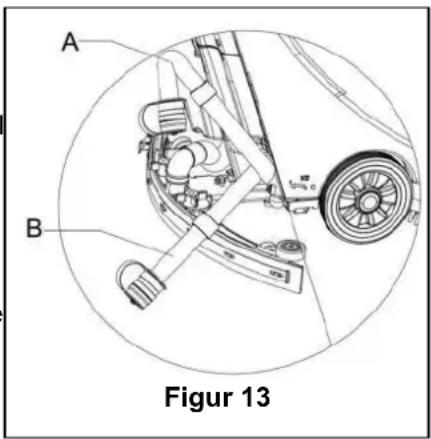

Ved tømning af spildevand, skal vakuumrøret for affald foldes eller sænkes til en lavere position (som vist i figur 13 A eller B), og derefter åbne låget på vakuumrøret for affald at dræne vandet. Gør ikke udløb vakuum rør til affald ansigt opad for at dræne vandet lodret. Dette er for at undgå spildevand spilde på operatøren.

Tømning af opløsnignstank

1. Udfør trin 1 til 4.
2. Som vist i figur 14, drej åbne låget på Solution tank (A) mod uret langs retningen C og tøm Solution tanken helt. Brug rent vand til at rense indersiden af Vaskemiddeltank. Når arbejdet er afsluttet, drej stram låget på Solution tank (A) med uret i retning B.

EFTER BRUG AF MASKINEN

N år arbejdet er gjort, og før de forlader maskinen, afslutter de følgende trin:

1. Følg proceduren som beskrevet i førnævnte afsnit om installation og losning af børste / pude-holder, og tag børste / pude-holder.
2. Efter procedurerne beskrevet i relaterede sektioner, dræne vandet helt i Løsning tank og opsamlingstanken.
3. Gennemfør de daglige vedligeholdelsesprocedurer (se afsnittet om vedligehold).

1. Opbevar maskinen, herunder børste / pude-holder og gummiskraberen, i et rent og tørt sted. Gummiskraberen skal løftes eller tages ud.

PERIODER MED INAKTIVITET

Hvis maskinen ikke skal bruges i mere end 30 dage, skal du behandle den på følgende måde::

1. Gennemfør nødvendige procedure, der skal følges, när maskinen bruges.
2. Afbryd stikket (9), der forbinder batteriet og maskinen.
3. For ikke at beskadige batteriet, og hvis maskinen ikke skal anvendes i mere end 3 måneder, skal du oplade batteriet gang hver 3. måned.

BRUG FOR F∅RSTE GANG

Efter at have brugt de første 9 timer, bedes du tjekke alldele for at sikre intet er blevet løst eller beskadiget under drift, og se om der er nogen synlige skader eller lækage.

VEDLIGEHOLDELSE OG PLEJE

Levetiden og den maksimale drift sikkerhed af maskinen er si kret ved korrekt og rettidig vedligeholdelse og pleje.

Nedenstående tabel giver en generel vedligeholdelsesplan for maskinen. De tidsintervaller på vedligeholdelse bestemmes i høj grad af vilkårene for maskinen arbejder. Disse tidsintervaller skal formuleres af det personale, der har ansvaret for vedligeholdelsen.

ADVARSEL!

Først efter for strømmen til maskinen slukkes og forbindelsen mel lem maskinen og batteriet er afbrudt, bør disse procedurer skal udføres. Før du fortsætter med nogen af vedligeholdelsesprocedurer, bedes studere nøje de relaterede sikkerhedsforanstaltninger sektioner.

Al vedligeholdelse i planen eller alle yderligere vedligeholdelse skal udføres af kvalificeret personale eller autoriserede servicecentre.

Denne vejledning vedrører kun den enkleste og de mest almindelige vedligeholdelsesprocedurer. For alle andre end de i denne tabel over planlagt vedligeholdelse vedligeholdelsesprocedurer, henvises til vedligeholdelsesvejledning af servicecenteret.

TABEL FOR PLANLAGT VEDLIGEHOLDELSE

Procedure Dagligt, efter	brug af maskinen	Ugentlig Hver 6 måneder		Årligt
Oplad batteri
Rengør gummiskraber
Rengør børste-/pudeholder
Rengør vandtanke og flydefilter, inspicertætningslister på vandtanken
Undersøg og udskift gummiskraberens strimmel
Rengør opløsningsfilter
Rengør vakuumpumpefilter
Undersøg væskeniveauet I WET-batterier
Undersøg tæthed af møtrikker og bolte			(1)
Inspicer eller udskift kulbørster på børste-/pudeholder				(2)
Inspicer eller udskift kulbørster på vakuummotor				(2)

(1) Det bør gøres 9 timer efter at maskinen begynder at arbejde.
(2) Disse vedligeholdels esprocedurer skal udføres af et autoriseret VIPER servicecenter.

OPLADNING AF BATTERI

BEMAERK

Det er tid til at oplade batteriet, når det gule eller røde advarselslys lyser op, eller hver gang, efter arbejde udføres.

FORSIGTIG!

Opbevar batteriet i fuldt opladet tilstand, for at forlænge levetiden på batteriet.

FORSIGTIG!

Når strømmen på batteriet bliver utilstrækkelig, skal batteriet oplades så hurtigt som muligt. Kontroller opladeren mindst en gang om ugen.

FORSIGTIG!

Hvis en indbygget oplader ikke er udstyret, skal du vælge en passende ekstern oplader til at oplade batteriet.

ADVARSEL!

Skal der udvises særlig omhu, når opladning af batteriet, da der kan være udslip af syre under opladningen. Batteri syre er ætsende. Hvis huden eller øjnene ved et uheld kommer i kontakt, skal du skylle grundigt med vand og kontakte en læge.

1. Åbn låget på opsamlingstanken (25) og kontroller om opsamlingstanken er tom eller ej. Hvis den ikke er tom, tøm den gennem afløbsslangen. (15).
2. Flyt maskinen til et bestemt opladningsområde.
3. Tryk afbryderen (41) til position "O" for at slukke for maskinen.

4. Gælder kun for WET-batterier.

5. Kontroller niveauet af elektrolyt inde i batteriet. Hvis det er nødvendigt, fyld den op gennem låget.

6. Hold alle låg åbne.

7. Hvis det er nødvendigt, rengøre oversiden af batteriet..

8. Vælg en af følgende procedurer for at oplade batteriet i henhold til den model af batteriet bliver brugt.

For at oplade et batteri med en ekstern oplader

1. Kontroller ifølge den tilhørende manual, hvis den eksterne oplader er passende. Udgangsspændingen skal være DC 24V.
2. Tilslut batteristikket til det eksterne stik, og tilslutte den eksterne stik til lysnettet.
3. Når opladningen er færdig, skal du tilslutte oplader stikket på batteriet til maskinen.

For at oplade et batteri med en indbygget oplader (valgfri)

1. Fjern gummilåg for end en af batteriets opladningsstik.

2. Slut enden af batteriopladning stik med lysnettet med en afgift forbinder wire. (Venligst BEMÆRK om indgangsspændingen af den indbyggede lader er 220V -. 240V og udgangsspænding 24V og frekvens opfylde kravene) Når opladeren er tilsluttet lysnettet, alle andre funktioner vil blive afskåret automatisk. Hvis det røde advarselslys på den indbyggede lader stadig lys, det viser, at opladeren er opladning af batteriet.

3. Når det grønne advarselslys (47) er tændt, det viser, at batteriet opladningen er færdig.

4. Når opladningen er færdig, tag den forbindende ledning fra slutningen af batteriopladning stik og elnettet, og lagt på gummi låg.
5. Frakobl opladerens ledning fra lysnettet, og vind tråden på rullen (6).

BEMÆRK

Hvis der er behov for flere oplysninger om den indbyggeel lader (35), henvises til tilhørende manual.

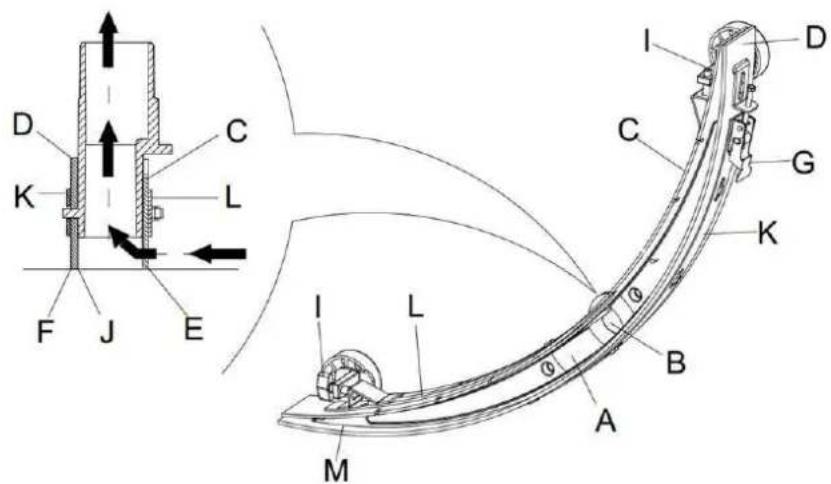

RENG∅RING AF GUMMISKRABER

BEMÆRK

For at opretholde den o ptimale effekt af vand, skal gummiskraberen holdes rene, og gummiskraberen strimmel skal forblive i god stand.

FORSIGTIG!

Ved rengøring af gummiskraberen, anbefales det at sætte på beskyttelseshandsker, da gummiskraberen kan indeholde skarpe fragmenter.

1. Rengør gummiskraberen, som vist i det foregående afsnit (Figur 15).

2. Kontrollér , at kanten (E, figur 15) af det forreste blad og kanten (F) af det bageste blad (D) er på samme niveau, langs deres længde; ellers justere deres højde i henhold til følgende procedure.

3. Frigør holderne (G) for at justere det bageste blad (D) seperat fra møtrikken (M) for justering af gummiskraberens placering. Efter justering, lås holderen igen.

4. Løsn håndhjul (I), og juster den forreste klinge (C). Efter justering, spænd derefter igen.

5. Kontrollér det forreste blad (C) og bagerste blad (D) for integritet, nedskæringer og slid. Om nødvendigt udskift dem på følgende måde. Kontroller, at den forreste side (J) af et bageste blad ikke er slidt. Hvis det er slidt, vend bladet (hvis den anden side er intakt). Hvis den anden side også er slidt, udskift bladet ifølge nedenstående procedure:

6. Løsn klemmen (G) for at lade presset bladet adskilt fra beslaget (M), tag klippet bar (K), og derefter ændre eller slå den bagerste gummiskraberblad (D) på hovedet. Geninstaller den bagerste gummiskraberblad i omvendt rækkefølge for at tage det ud.

7. Løsn håndtaget skruen (I) og tage ud foran klip bar (L), og derefter ændre den forreste gummiskraberen (C).

Geninstaller den forreste gummiskraberblad i omvendt rækkefølge for at tage det ud.

Efter ændring rakelbladet (eller installere på hovedet), justere niveauet for de forreste og bageste rakelblade i de procedurer, som beskrevet ovenfor.

1. Tilslut vakuumslange (11) til blade.

2. Installer gummiskraberen og brug knappen (16) for at stramme den, og tilslut derefter Vacuum slange til visker.

3. Hvis det er nødvendigt, justeres gummiskraberen gennem justering hånd hjulet (20) (se de nærmere vilkår for justering af balancen i gummiskraberen).

Risiko for rifter. Det er tilrådeligt at bære beskyttelseshandsker ved rengøring af børste/pude, fordi der kan være skarpe vragdele.

1. Som beskrevet i tidligere kapitel, fjern børste-/pudeholderen.
2. Med brug af vand og rengøringsmidler, rengør børste-/pudeholderen.
3. Kontrollér fuldstændighed og iført tilstand af børstehårene på børsten og om nødvendigt ændre børsten.
4. Kontrollér iført tilstand af puden-holder og om nødvendigt ændre puden-holderen..

RENG∅RING AF VANDTANK OG FLYDEFILTERNET

1 Flyt maskinen til et dedikeret dumpingssted.
2 Tryk på afbryderen (41) til positionen "O" for at slukke for maskinen.
3 Åbn opsamlingstanken låg (A, figur 16), og tag float-enheden (36) fra opsamlingstanken.
4 Brug rent vand til at rengøre opsamlingstanken låg (A), beholderen (B og C), og svømmeren filter bæreramme (E). Gennem Recovery rør (15), tømme alt vandet fra vandbeholderen.
5 Hvis det er nødvendigt, efter symbolerne "Open" og "Luk", som vist i figur 16, skal du åbne den nederste låg (F) af flyderen filteret og rengør svømmeren (D), float filter bæreramme (E), og filteret svamp (I). Efter rengøring, ordne svømmeren på float filter bæreramme (E), og derefter justere mærket rille (L) af den nederste låg (F) af flyderen filter med varemærket rille (L) af flyderen filter bæreramme (E). Drej nederste låg (F) af flyderen filter stramme og reparere filtersvampen (I) på flyderen filter bæreramme (E), og derefter på vakuumrøret (M).
6 Kontrollér forsvarligheden af tætningsringen (G) i vandtankens låg.

BEMAERK

Tætningsbåndet (G) i vandtanken gør vandbeholderen skabe et vakuum. Det skal være helt lukket for at være i stand til effektivt at suge spildevand fra gulvet.

Hvis det er nødvendigt, kan tætningslisten vandtankens (G) tages ud fra rillen (H) og ændret. Ved montering af en ny vandtank tætningsliste, som vist i figur 16 nedenfor, installere stikket til den midterste del af den bageste del.

7 Kontroller, om den modtagende overflade tætningslisten (G) er intakt og sæler tilstrækkeligt.

1. Tøm alt vandet fra Solution tanken på den måde, der blev indført i r elaterede sektioner.

2. Flyt maskinen til et fladt og glat underlag.

3. Tryk på afbryderen (41) til position "O" for at slukke for maskinen.

4. Sluk dræning kuglehanen (A, figur 17) (placeret i bunden af maskinen, bag hjulene). Position B kugleventil åben og position C lukkes kugleventilen.

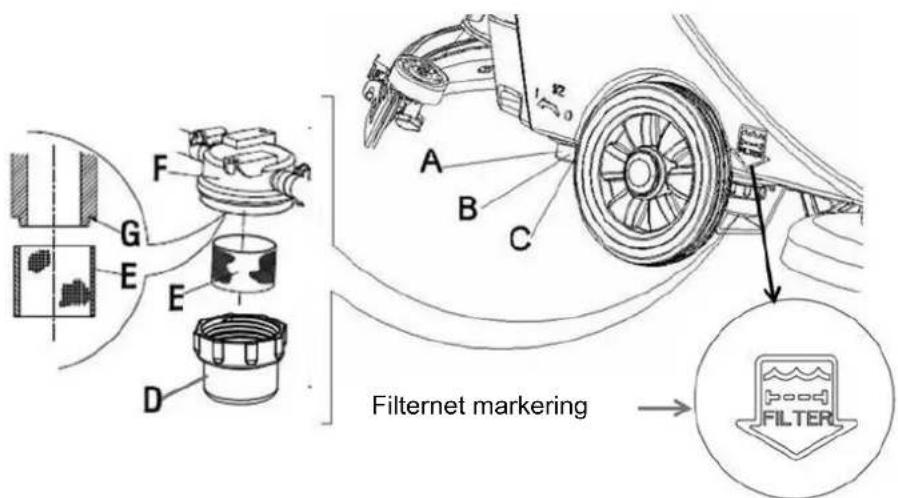

5. Tag det gennemsigtige låg (D), og derefter tage ud filteret (E), og installere dem på filteret boksen (F) efter rensning.

BEMAERK

Filteret (E) skal monteres nøjagtigt på positionen af fremspringet (G).

1. Åbn dræningskugleventil (A).

Figur 17

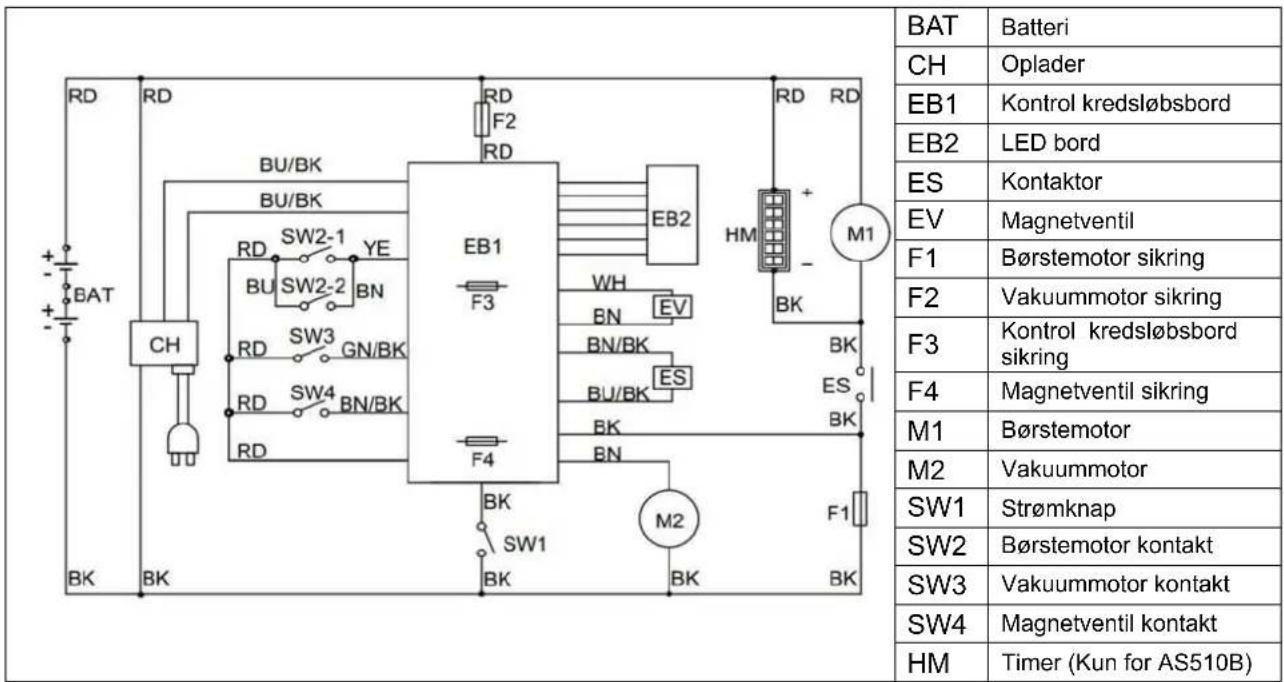

KREDSL∅BSFIGUR FOR AS430B OG AS510B

FARVEKODER
RD: Rød BN: Brun BU/BK: Blå /Sort
BU: Blå YE: Gul GN/BK: Grøn / Sort
BK: Sort WH: Hvid BN/BK: Brun / Sort

FEJLFINDING

Fejl Mulige årsager	Løsninger
Maskinen fungerer ikke: INdikatorlys tændes ikke	Batteriforbinder (9) ikke forbundet Forbind batteristikket
	Batterier er drænede Oplad batteriet
Advarselslys (39 og 40) blinker	Børstemotor overbelastet	Skift til en blød børste til at tilpasse sig gulvet
	∅vrige forhold blokerer børstens rotering	Rengør børsten
Børsten fungerer ikke	Børstens sikring slået fra Nulstil
	Bæltet glider	Tjek bælte, juster spænding på remskive
Vakuummotor fungerer ikke	Vakuumslange falder af Nulstil
Ikke nok vakuum	Opsamlingstanken er fuld. Tøm vandbeholderen
	Vakuumslange til affald og gummiskraberen ikke korrekt tilsluttet	Tilslut vakuumslange til affald og gummiskraberen
	Flydefilter blokeret eller indløb blokeret	Rengør flydefilter, kontroller oversugningsbeholder
	Sugefod beskidt eller gummiskraberblad slidt og beskadiget	Rengør og kontroller gummiskraberen
	Opsamlingstankens dæksel er ikke korrekt tændt eller tætningslisten er beskadiget	Sæt på låget ordentligt, eller ændre vandtanken tætningsliste
Rentvandforsyning til børsten er utilstrækkelig	Filteret er beskidt.	Rengør filter
Gummiskraberen efterlader mærker	Rester som fragmenter under gummiskraberbladet	Fjern fragmenter
	Gummiskraberbladet slidt, revnet, skørt.	Udskift gummiskraberbladet
	Gummiskraberens balance ikke justeret	Juster balancen

BEMÆRK

Hvis maskinen er installeret med den valgfri indbygget lader, og når den indbyggede oplader er defekt, kan maskinen ikke betjenes.

Hvis den indbyggede oplader er defekt, skal du kontakte det autoriserede vedligeholdelsescenter.

For at finde ud af mere information, se venligst vedligeholdelsesvejledning (tilgængelig på ethvert VIPER vedligeholdelsescenter)

BORTSKAFFELSE AF MASKINEN

Brug kvalificerede knusning maskine til at ødelægge denne maskine.

Før bortskaffelse af denne maskine, skal du tage væk og adskille de følgende materialer, som ifølge relaterede love og regler, skal være korrekt behandlet.

(*):Kontakt venligst nærmeste VIPER Center (især hvis skrotning af elektriske og elektroniske komponenter er påkrævet).

Sjekk at batteriet ikke er skadet før det monteres.

Koble fra batterikontakten og ladekontakten for den innebygde laderen.

Denne maskinen leveres enten med eller uten batterier:

a) Med batterier montert (VÄT eller GEL/AGM)

1. Sjekk batteriet. Koble batteriet til maskinen via kontakten (9).
2. (Kun for AS430B og AS510B): Trykk ned av/på-bryteren (41). Hvis den grønne lampen lyser, indikerer det at batteriet er klart til bruk. Hvis den gule eller røde lampen lyser, indikerer det at batteriet må lades. (Se delen som omhandler vedlikehold for relaterte prosedyrer).

b) Uten batterier

For maks levetid og optimal driftssikkerhet på maskinen, må det utfør es korrekt vedlikehold i henhold til vedlikeholdsplanen.

Denne håndboken beskriver kun de generelle og mest vanlige vedlikeholdsprosedyrene.

1. Sjekk håndboken for batteriladeren for å se om den er kompatibel. Utgangsspenningen må være 24 VDC.
2. Koble batterikontakten til den eksterne laderen, og koble den eksterne laderen til strømnettet.
3. Når ladingen er ferdig, koble ladekontakten på batteriet til maskinen.

Hvis den innebygde laderen er defekt, må autorisert reparatør kontaktes.
