Produkta tips	Pašgājēja slaucīšanas-mazgāšanas mašīna
Zīmols	Nilfisk
Modelis	Viper AS430
Darba platums	430 mm
Rakeles platums	730 mm
Sukas diametrs	430 mm
Sukas ātrums	150 apgr./min
Sukas motora jauda	550 W
Sūkšanas motora jauda	350 W
Šķīduma tvertnes tilpums	40 L
Atgūšanas tvertnes tilpums	40 L
Izmēri (G x P x A)	1060 x 480 x 980 mm
Svars (ar akumulatoriem un tukšām tvertnēm)	112 kg
Bruto svars gatavs lietošanai	152 kg
Barošana	24 V līdzstrāva (2 akumulatori 12 V 85 Ah AGM)
Darbības laiks	Apmēram 2–3 stundas atkarībā no slodzes
Maksimālais slīpums darbības laikā	2 %
Skaņas spiediena līmenis	70 dB(A)
Darba temperatūra	0 līdz 40 °C
Gaisa mitrums	30% līdz 105%
Rakeles slīpuma regulēšana	Regulēšanas ritenis
Ūdens plūsmas regulēšana	Ceturkšņa pagrieziena krāns
Apkope	Regulāra rakeles, sukas un filtru tīrīšana
Utilizācija	Noņemiet akumulatoru un elektriskās sastāvdaļas, pārstrādājiet saskaņā ar noteikumiem

Bieži uzdotie jautājumi - Viper AS430 NILFISK

Kā lietot Viper AS430 slaucītāju?

Pēc sukas un rakeles uzstādīšanas piepildiet šķīduma tvertni (ūdens + mazgāšanas līdzeklis). Ieslēdziet galveno slēdzi, nolaidiet rakeli ar rokturi, aktivizējiet sūkšanu un elektromagnētisko vārstu, pēc tam turiet drošības slēdzi, vienlaikus stumjot mašīnu. Skatiet lietotāja rokasgrāmatu sīkākai informācijai.

Kā uzlādēt Viper AS430 akumulatorus?

Pārliecinieties, ka mašīna ir izslēgta. Pievienojiet uzlādes savienotāju kontaktligzdai (220–240 V). Iebūvētais lādētājs sāk darboties automātiski. Indikatori parāda stāvokli: sarkana gaisma – uzlāde, zaļa – uzlāde pabeigta. Izmantojiet tikai AGM vai šķidros akumulatorus, iestatiet DIP slēdžus atbilstoši tipam.

Kādu akumulatoru tipu izmanto Viper AS430?

Mašīna izmanto divus 12 V akumulatorus virknē, parasti AGM (absorbējošā stikla paklāja) akumulatorus ar 85 Ah (modelis AS430B) vai 105 Ah (AS510B). Šķidro (skābes) akumulatori ir arī saderīgi pēc lādētāja iestatījumu veikšanas.

Kā tīrīt slaucītāja rakeli?

Noņemiet rakeli, atskrūvējot rokratus un atvienojot sūkšanas šļūteni. Notīriet rievu un asmeņus ar ūdeni. Pārbaudiet priekšējo un aizmugurējo bavete nodilumu: ja tās ir nolietojušās, pagrieziet vai nomainiet. Pēc tam uzstādiet atpakaļ, pievelkot rokratus, un noregulējiet slīpumu ar regulēšanas riteni.

Kāpēc sūkšana ir nepietiekama?

Iespējamie cēloņi: atgūšanas tvertne pilna, sūkšanas šļūtene nav pareizi pievienota, peldvārsta filtrs aizsērējis, rakale netīra vai bavetes nolietojušās, vai tvertnes vāks nav cieši aizvērts. Pārbaudiet katru punktu un notīriet vai nomainiet bojātās detaļas. Skatiet rokasgrāmatas traucējummeklēšanas nodaļu.

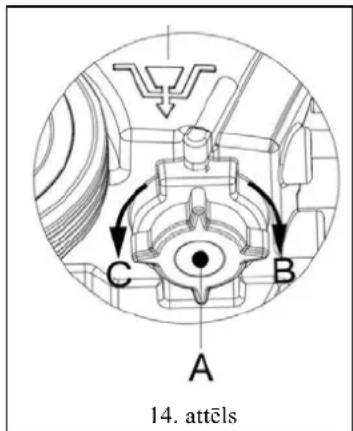

Kā regulēt ūdens plūsmu uz Viper AS430?

Ūdens plūsmu regulē ar ceturkšņa pagrieziena krānu, kas atrodas zem šasijas aiz riteņiem. Pagrieziet krānu, lai atvērtu (pozīcija B) vai aizvērtu (pozīcija C). Pielāgojiet atbilstoši grīdas netīrībai: lielāka plūsma ļoti netīrām grīdām.

Kāda ir ieteicamā apkopes biežums?

Ikdienas apkope ietver: tvertņu iztukšošanu, rakeles un sukas tīrīšanu. Reizi nedēļā pārbaudiet peldvārsta filtru un akumulatora līmeni (ja skābe). Ik pēc 6 mēnešiem pārbaudiet rakeles bavetes un motoru ogles (pilnvarotā servisā). Detalizēts apkopes grafiks ir atrodams rokasgrāmatā.

Kā nomainīt slaucītāja suku?

Novietojiet mašīnu noliektā stāvoklī atpakaļ. Automātiskai noņemšanai ieslēdziet barošanas slēdzi pozīcijā 'I' un nospiediet drošības slēdzi, lai grieztu suku, līdz tā nokrīt. Uzstādīšanai pietuviniet sukas korpusu, ieslēdziet slēdzi 'I' un stumjiet mašīnu, līdz suka ieķeras, griežoties. Ja nepieciešams, izmantojiet manuālo metodi, griežot suku pretēji pulksteņrādītāja virzienam.

Kādi drošības pasākumi jāievēro?

Izmantojiet mašīnu tikai uz slīpumiem, kas ir mazāki par 2 %. Nevalkājiet rotaslietas elektrisko daļu tuvumā. Nodrošiniet labu ventilāciju akumulatoru uzlādes laikā (uzliesmojošas gāzes). Izmantojiet tikai Nilfisk apstiprinātus piederumus. Pirms apkopes atvienojiet akumulatoru. Ugunsgrēka gadījumā izmantojiet pulvera ugunsdzēšamo aparātu.

Kā utilizēt Viper AS430 pēc kalpošanas laika beigām?

Saskaņā ar vietējiem noteikumiem noņemiet akumulatorus un elektriskās/elektroniskās sastāvdaļas atsevišķai pārstrādei. Sukas un plastmasas daļas jāapstrādā kā rūpnieciskie atkritumi. Sazinieties ar Nilfisk servisa centru, lai saņemtu padomus par pareizu utilizāciju.

LIETOŠANAS INSTRUKCIJA Viper AS430 NILFISK

Atbilstības deklarācija

Samsvarserklæring

Mês, Nilfisk, ar pilnu atbildību apliecinām, ka iepriekšminētais produkts atbilst šādām direktīvām un standartiem

Skaitli iekavās attiecas uz komponentiem, kas redzami sadalā Mašīnas apraksts.

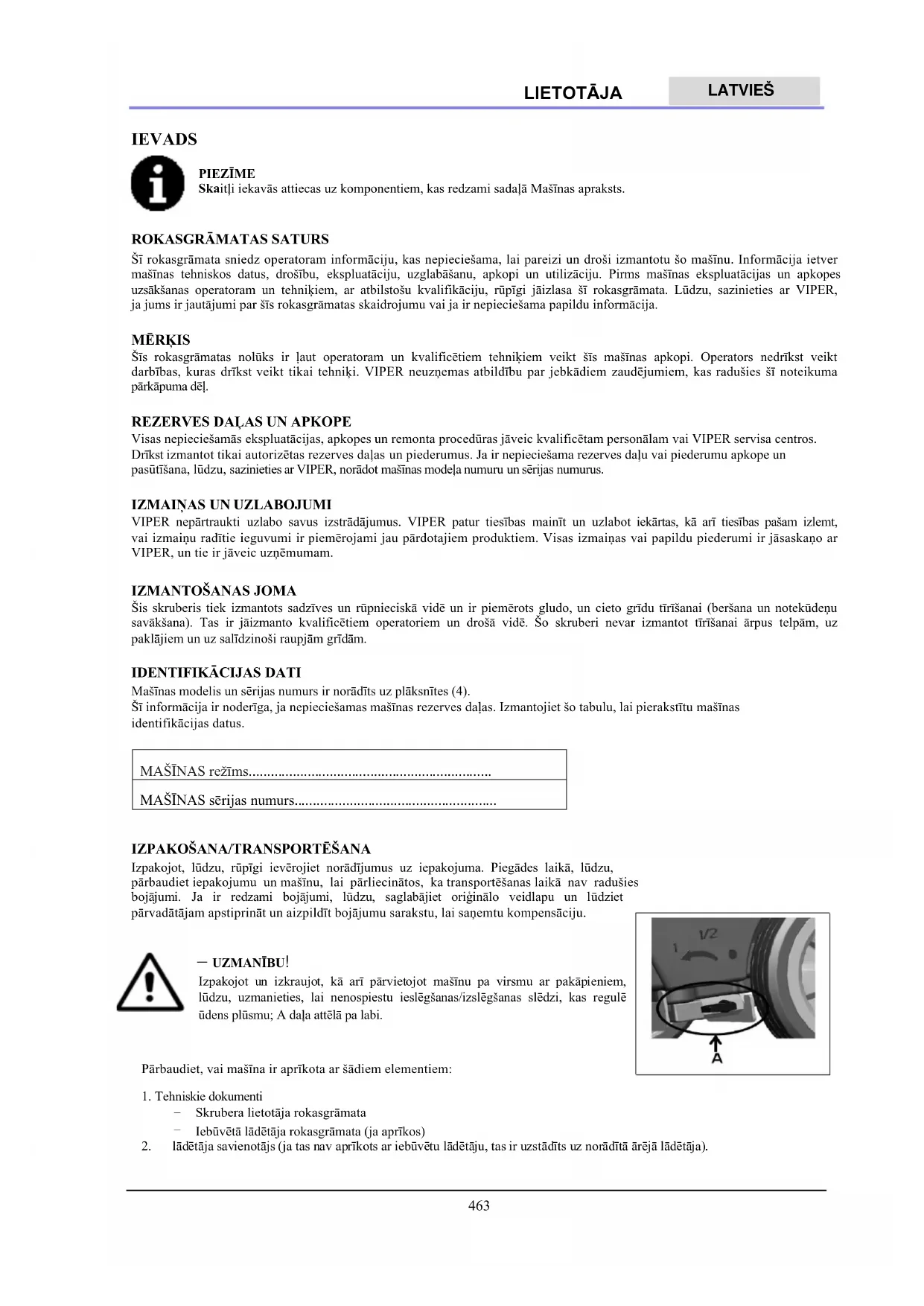

ROKASGRĀMATAS SATURS

Šī rokasgrāmata sniedz operatoram informāciju, kas nepieciešama, lai pareizi un droši izmantotu šo mašīnu. Informācija ietver mašīnas tehniskos datus, drošību, ekspluatāciju, uzglabāšanu, apkopi un utilizāciju. Pirms mašīnas ekspluatācijas un apkopes uzsākšanas operatoram un tehniķiem, ar atbilstošu kvalifikāciju, rūpīgi jāizlasa šī rokasgrāmata. Lūdzu, sazinieties ar VIPER, ja jums ir jautājumi par šīs rokasgrāmatas skaidrojumu vai ja ir nepieciešama papildu informācija.

MĚRKIS

Šis rokasgrāmatas nolūks ir laut operatoram un kvalificētiem tehniķiem veikt šis mašīnas apkopi. Operators nedrīkst veikt darbības, kuras drīkst veikt tikai tehniķi. VIPER neuzņemas atbildību par jebkādiem zaudējumiem, kas radušies šī noteikuma pārkāpuma dēļ.

REZERVES DALAS UN APKOPE

Visas nepieciešamās ekspluatācijas, apkopes un remonta procedūras jāveic kvalificētam personālam vai VIPER servisa centros. Drīkst izmantot tikai autorizētas rezerves daļas un piederumus. Ja ir nepieciešama rezerves daļu vai piederumu apkope un pasūtīšana, lūdzu, sazinieties ar VIPER, norādot mašīnas modela numuru un sērijas numurus.

IZMAINAS UN UZLABOJUMI

VIPER nepārtraukti uzlabo savus izstrādājumus. VIPER patur tiesības mainīt un uzlabot iekārtas, kā arī tiesības pašam izlemt, vai izmainu radītie ieguvumi ir piemērojami jau pārdotajiem produktiem. Visas izmainas vai papildu piederumi ir jāsaskaņo ar VIPER, un tie ir jāveic uzņēmumam.

IZMANTOŠANAS JOMA

Šis skruberis tiek izmantots sadzīves un rūpnieciskā vidē un ir piemērots gludo, un cieto grīdu tīrīšanai (beršana un notekūdeņu savākšana). Tas ir jāizmanto kvalificētiem operatoriem un drošā vidē. Šo skruberi nevar izmantot tīrīšanai ārpus telpām, uz paklājiem un uz salīdzinoši raupjām grīdām.

IDENTIFIKĀCIJAS DATI

Mašinas modelis un sērijas numurs ir norādīts uz plāksnītes (4).

Šī informācija ir noderīga, ja nepieciešamas mašīnas rezerves daļas. Izmantojiet šo tabulu, lai pierakstītu mašīnas identifikācijas datus.

MAŠINAS režims....

MAŠINAS sērijas numurs......

IZPAKOŠANA/TRANSPORTEŠANA

Izpakojot, lūdzu, rūpīgi ievērojiet norādījumus uz iepakojuma. Piegādes laikā, lūdzu, pārbaudiet icpakojumu un mašīnu, lai pārliccinātos, ka transportēšanas laikā nav radušics bojājumi. Ja ir redzami bojājumi, lūdzu, saglabājiet originālo veidlapu un lūdziet pārvadātājam apstiprināt un aizpildīt bojājumu sarakstu, lai saņemtu kompensāciju.

- UZMANIBU!

Izpakojot un izkraujot, kā arī pārvietojot mašīnu pa virsmu ar pakāpieniem, lūdzu, uzmanieties, lai nenospiestu ieslēgšanas/izslēgšanas slēdzi, kas regulē ūdens plūsmu; A daļa attēlā pa labi.

1 1/2 A

Pārbaudiet, vai mašina ir aprikota ar šadiem elementiem:

1. Tehniskie dokumenti

2. Skrubera lietotāja rokasgrāmata

3. lebūvētā lādētāja rokasgrāmata (ja aprīkos)

4. lādētāja savienotājs (ja tas nav aprīkots ar iebūvētu lādētāju, tas ir uzstādīts uz norādītā ārējā lādētāja).

VISPĀRĪGAS DROŠĪBAS VADLĪNIJAS

Šie ir īpaši brīdinājumi un paziņojumi par iespējamiem bojājumiem (personālam un mašīnai):

BRĪDINĀJUMS!

• Mašinu drīkst ekspluatēt tikai saskaņā ar šis rokasgrāmatas norādījumiem. Drīkst izmantot tikai VIPER apstiprinātus piederumus.
• Šo mašinu drīkst lietot tikai atbilstoši apmācīts vai pilnvarots personāls. Bērni vai nepiemērotas personas nedrīkst izmantot šo mašinu.
  Normālas lietošanas apstāklos akumulators var izdalīt uzliesmojošu gāzi. Akumulators jātur drošā attālumā no izstarojošiem, apgaismojošiem un degošiem priekšmetiem, kā arī no dzirkstelēm. Kad mašina tiek lietota, lūdzu, pārliecinieties, ka vide ir labi vēdināta un atrodas drošā attālumā no atklātas liesmas. Uzlādes laikā, lūdzu, nesmēķējiet mašinas tuvumā.
  Lūdzu, atvienojiet akumulatoru pirms jebkādu apkopes/remonta darbību veikšanas.
• Pirms iebūvētā lādētāja izmantošanas pārliecinieties, ka sprieguma un frekvences vērtības, kas norādītas uz sērijas numura uzlīmes, atbilst elektrotikla sprieguma un frekvences vērtībām.
  Strādājot elektroieriču tuvumā, lūdzu, nevalkājiet rotaslietas. Lūdzu, veiciet visus piesardzības pasākumus, lai novērstu matu, rotaslietu un valīgu apgērbu aizkeršanos aiz mašīnas kustīgajām dalām.
• Lüdzu, neizmantojiet što mašinu loti netirās vietās. Nemazgājiet mašinu tieši ar üdeni. Neļaujiet mašinai saskarties ar kodīgiem šķidrumiem.
• Glabāšanas un darba vides temperatūrai mašinā jābūt no 0 līdz 40°C.
• Gaisa mitrumam jābūt no 30% līdz 105%.
• Neizmantojiet mašinu uz nogāzes, kuras slīpums ir lielāks par 2%.
• Ugunsgrēka gadījumā izmantojiet sausā pulvera ugunsdzēšamos aparātus. Nelietojiet šķidros ugunsdzēšamos aparātus.
• Īpaša uzmanība jāpievērš, kad mašina tiek transportēta temperatūrā, kas zemāka par 0 ° C. Ūdens tvertne un ūdens šlūtenēs var sasalt un izraisīt nopietnus mašinas bojājumus.
• Izmantojiet birstes un paliktņus, kas piegādāti kopā ar mašinu un tos, kas norādīti lietotāja rokasgrāmatā. Citu suku vai spilventinų lietošana var mazināt drošību.
• Mašinas neparcizas darbības gadījumā, lūdzu, pārliccinieties, vai to nav izraisījis apkopes trūkums. Ja to izraisījuši citi apstāklī, lūdziet pilnvarota personāla vai servisa centra palīdzību.
• Ja ir apstiprināts, ka rezerves daļas ir jānomaina, lūdzu, nodrošiniet originālās daļas pie pilnvarotiem izplatītājiem vai āgentiem.
• Lai nodrošinātu drošu un parcizu mašīnas ekspluatāciju, lūdzu, laujiet pilnvarotajam personālam vai apkopes centram veikt plānoto apkopi saskaņā ar apkopes grafikiem, kas norādīti attiecīgajās rokasgrāmatas sadalās.
• Šī mašina ir atbilstoši jāutilizē, jo tajā var būt indīgas un bīstamas vielas (akumulatori utt.), un šīs vielas ir jāutilizē īpašos centros saskaņā ar saistītajiem normatīvajiem aktiem (lūdzu, skatiet sadaļu par mašīnas utilizāciju).

TEHNISKIE DATI

Modelis AS430B	AS510B
Mašīnas augstums	980 mm
Škīduma tvertnes kapacitāte	40 litri
Rekuperācijas tvertnes kapacitāte	40 litri
Transportēšanas riteņa diametrs	200 mm
Vadošā riteņa diametrs	76 mm
Vakuuma sistēmas motora jauda	350w
Maksimālais slīpums strādājot	2%(maks.)
Skaņas spiediena līmenis darba stacijā	70dB(A) ±3dB(A)
Standarta akumulatori	(2×12V) 24V 85Ah AGM	(2×12V) 24V 105Ah AGM
Akumulatora nodalījuma izmērs (P x G x A)	340 x 330 x 260mm (maks.)
Sūkšanas sistēmas kēdes ietilpība	1200 mm H2O
Tīrīšanas platums	430 mm	510 mm
Skrāpja platums	730 mm	790 mm
mašīnas maksimālais garums	1060 mm	1100 mm
Mašīnas platums bez skrāpja	480 mm	540 mm
Sukas diametrs	430 mm	510 mm
Svars ar akumulatoriem un tukšām tvertnēm	112kg	128kg
Lietošanai gatavas mašīnas bruto svars	152kg	168kg
Suku motora jauda	550W	560W
Suku ātrums	150rpm
Suku /paliktņa turētājs Maksimālais spiediens	30 kg (maks.) 35kg (maks.)
Iepakojuma izmērs (G x P x A)	1200 x 610 x 1170mm

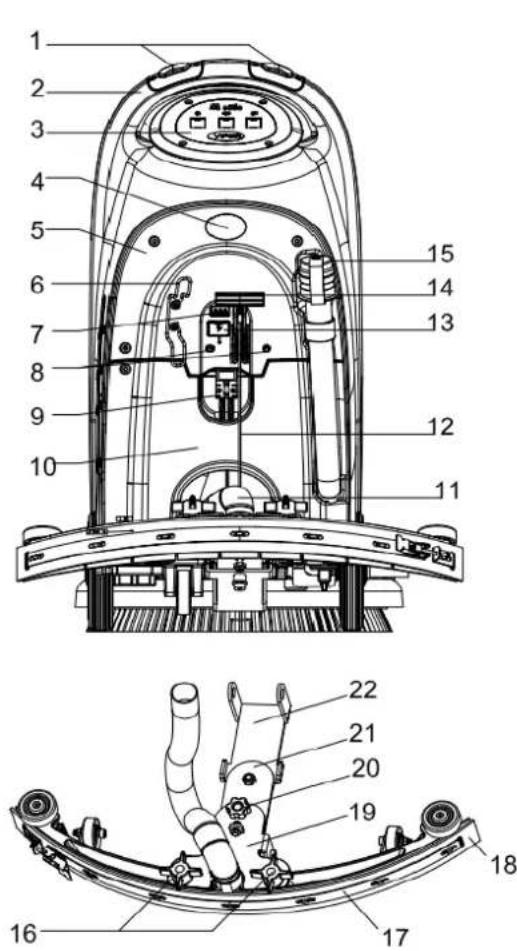

MAŠINAS APRAKSTS

MAŠINAS KONSTRUKCIJA

1. Drošības slēdža poga	20. Skrāpja regulēšanas rokturis
2. Stūres stienis	21. Skrāpja aizmugurējais atbalsta rāmis
3. Vadības panelis	22. Skrāpja priekšējais atbalsta rāmis
4. Sērijas numura plāksnīte / Tehniskie dati / Atbilstības sertifikācija	23. Glāzīšu turētājs
5. Kontroles pārsegs	24. Regenerācijas tvertnes vāka rokturis
6. Kabela turētājs (*)	25. Regenerācijas tvertnes vāks
7. Akumulatora uzlādes indikatora gaisma	26. Tvertnes korpuss
8. Atiestatīt slēdzis	27. Ūdens ieejas vāks
9. Akumulatora konektors	28. Suku klājs
10. Akumulatora vāks	29. Suku/paliktņa turētājs
11. Vakuuma caurule atkritumiem	30. Putekļsūkšanas sistēmas motors
12. Skrāpja vilkšanas aukla	31. Suku motors
13. Akumulatora savienotāja drošības vāks	32. 8 collu ritenis
14. Skrāpja pacelšanas rokturis	33. Akumulators
15. Drenāžas šļūtene	34. Vakuuma caurule
16. Skrāpja fiksācijas poga	35. Lādētājs (*)
17. Skrāpja skava	36. Pludina filtrs
18. Skrāpja asmens	37. Ūdens līmeņa caurule (norāda ūdens daudzumu šķīdums tvertnē)
19. Skrāpja atbalsta rāmis

(*) attiecas tikai uz mašinām, kas jau ir uzstādītas ar iebūvētu lādētāju (papildaprīkojums)

MAŠINAS KONSTRUKCIJA

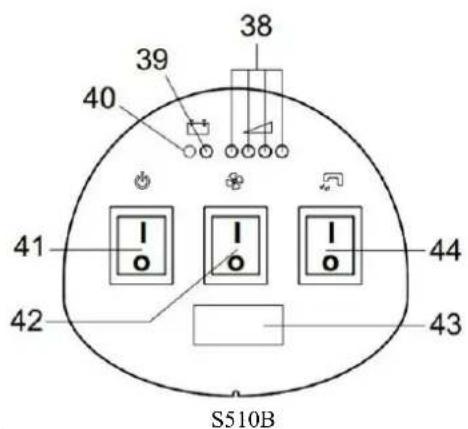

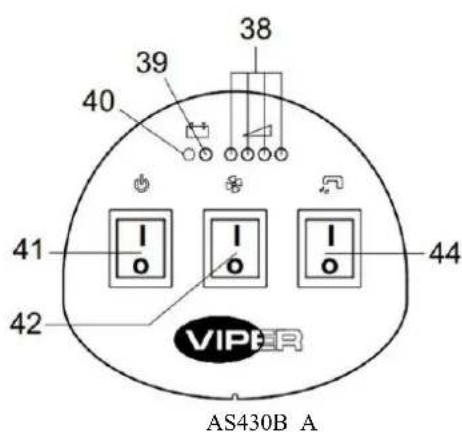

VADĪBAS PANELIS (2. attēls)

1. Akumulatora uzlādes indikatora lampiņa (zaļa, kad piesātināts)
2. Akumulators izlādējies indikatora lampiņa (sarkana)
3. Akumulators izlādējies indikatora lampiņa (sarkana)
4. Strāvas slēdzis
5. Puteklsūkšanas slēdzis
6. Taimeris (papildaprīkojums, ko izmanto sukas darba laika registrēšanai)
7. Solenoïda värsta slēdzis ūdens izsmidzināšanas vadībai

AS430B A VIPER

38 39 40 41 42 43 44 S510B

1. attēls

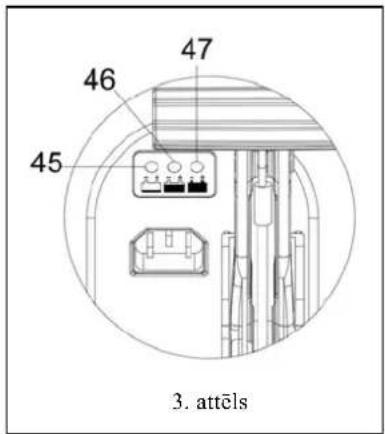

LÄDËTÄJA INDIKÄCIJAS GAISMAS EKSPLUATÄCIJAS LOGS (3.attëls)

(Pēc izvēles, attiecas uz modeliem ar iebūvētu lādētāju)

1. Kad tiek sākta uzlāde, lādētāja (45) sarkanā indikācijas lampiņa mirgo vairākas reizes un pēc tam nepārtraukti klūst par pastāvīgu sarkano indikācijas lampiņu, pārejot uz pirmo uzlādes posmu.
2. Pēc uzlādes kādu laiku lādētāja (45) sarkanā indikācijas lampiņa nodzisīs, pastāvīgi iedegsies dzeltenā indikācijas lampiņa (46), pārejot uz otro uzlādes posmu.
3. Pēc aptuveni 10 stundu uzlādes dzintarkrāsas indikatora lampiņa (46) nodzisīs, (47) Zaļā indikatora lampiņa degs pastāvīgi, norādot, ka uzlāde ir pilna un uzlāde ir beigusies.

46 47 45 3. attēls

PIEZIME

1) Uzlādes laikā, ja mirgo dzeltenā indikācijas lampiņa: akumulators nav saderīgs ar lādētāju, vai akumulators nav pareizi pievienots, vai izvades spailē ir radies īssavienojums.
2) Ja mirgo sarkanā indikācijas lampiņa: īssavienojums lādētāja iekšpusē. (Papildinformāciju skatiet saistītajās lādētāja instrukcijas sadaļās.)

LIETOŠANAS INSTRUKCIJA

BRĪDINĀJUMS

Uz atseviškām iekārtas daļām ir ielīmētas dažas indikatīvas zīmes:

• BRIESMAS
• BRĪDINĀJUMS
• UZMANIBU
• KONSULTĀCIJA

Lasot šo rokasgrāmatu, operatoram īpaša uzmanība jāpievērš simboliem uz šīm zīmēm. Nekādā gadījumā šīs zīmes nedrīkst nosegt. Ja tie ir bojāti, lūdzu, nekavējoties nomainiet.

JAUNĀS MAŠĪNAS AKUMULATORA UZSTĀDĪŠANA UN IESTATĪŠANA

BRĪDINĀJUMS

Ja akumulators ir nepareizi uzstādīts vai nepareizi pievienots, mašīnas elektriskie komponenti var tikt nopietni bojāti. Akumulatoru drīkst uzstādīt tikai kvalificēts personāls. Atkarībā no izmantotā akumulatora modela (WET vai GEL) uzstādiet funkcionālo shēmu un iebūvēto lādētāju (pēc izvēles).

Pirms uzstādīšanas, lūdzu, pārbaudiet, vai akumulators nav bojāts. Atvienojiet akumulatora savienotāju un iebūvētā lādētāja spraudni. Pieskaroties akumulatoram, ievērojiet piesardzību.

Šai mašinai nepieciešamas divas (2) 12 V baterijas. Lūdzu, izveidojiet savienojumu, kā parādīts 4. attēlā labajā pusē.

Šī mašina var piegādāt jebkuru no šādiem modeliem:

a) Akumulatori WET vai GEL/AGM jau ir uzstādīti un tos var izmantot jebkurā laikā.

1. Pârbaudiet akumulatora uzlâdes lîmeni. Caur savienotāju (9) pievienojiet akumulatoru mašīnai.

2. (Attiecas tikai uz AS430B un AS510B): Nospiediet uz leju ieslēgšanas/izslēgšanas slēdzi (41). Ja deg zaļā lampiņa, tas norāda, ka akumulators ir gatavs lietošanai. Ja iedegas dzeltena vai sarkana gaisma, tas norāda, ka akumulators ir jāuzlādē. (Lūdzu, skatiet sadaļu par tehnisko apkopi saistītajām procedūrām).

12V 12V 4. attels

b) Bez akumulatoriem

1. Iegādājieties līdzīgu akumulatoru (skatiet sadaļu par tehniskajiem parametriem). Informāciju par akumulatora izvēli var iegūt no kvalificētiem akumulatoru aģentiem.
2. Iestatiet mašīnu un iebūvēto lādētāju (ja ir) atbilstoši akumulatoru tipam (WET vai GEL/AGM). Lai uzzinātu, kā uzstādīt akumulatoru, izlasiet arī šo sadalu.

Akumulatora lādētāja iestatījums (tikai iebūvētajam lādētājam, ja ir uzstādīts)

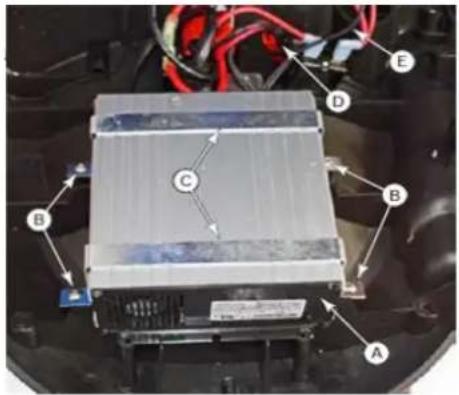

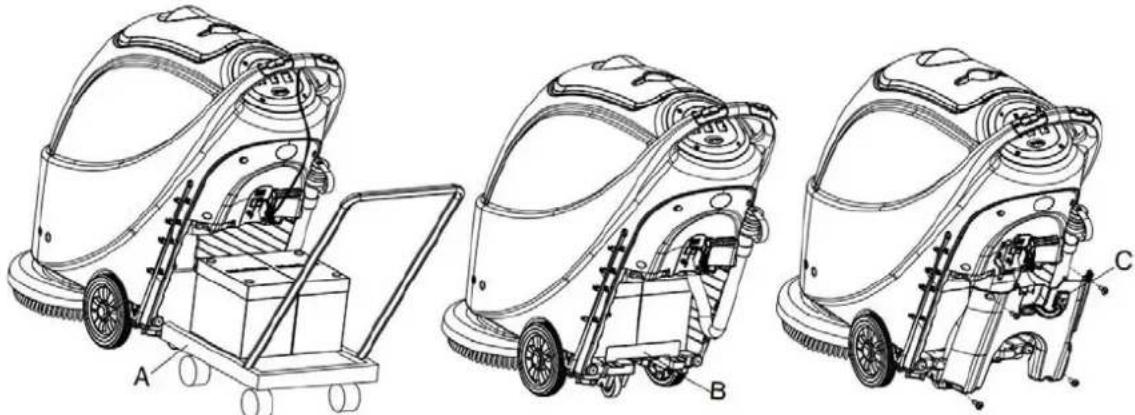

Akumulatora lādētājs

Akumulatora lādētājs atrodas aizmugurējā vāciņa iekšpusē un savienots tieši pie akumulatoriem. Lādētājs ir kontrolēts ar mikroprocesoru un tas izmanto dažādas uzlādes liknes, lai nodrošinātu optimālu veiktspēju dažādiem akumulatoru tipiem.

1. Nonemiet 7. lappusē aprakstītos aizmugurējos pārsegus (vadības vāku).
2. Atvienojiet kabelu savienotāju (D), kas ved uz akumulatoriem.
3. Atvienojiet divas vadu spailes (E), kas ved uz vadības paneli.
4. Noņemiet 4 skrūves (B), kas piestiprina stiprinājuma siksnas (C) pie pārsega, un noņemict lādētāju (A).

Akumulatora DIP tipa slēdži (SPE lādētājs)

Lādētāja funkciju kontrolē 4 DIP slēdži (2 pāri) aizmugurējā pārsega iekšpusē. Divus otros slēdžus nekad nedrikst aiztikt, ja vien lādētājs nav nomainīts un ir jāapstiprina to stāvoklis, jāiestata akumulatora spriegums (24V) un maksimālais strāvas stiprums (9A), un tam vienmēr jābūt izslēgtā stāvokli.

Pirmie 2 slēdži ir pieejami, izmantojot plastmasas kontaktdakšu neatverot lādētāju. Šie slēdži nosaka katram akumulatora tipam izmantoto uzlādes liknes tipu. Līknes tips apzīmē veidu un lielumu, kādā strāva un spriegums tiek pielikts akumulatoram tā atškirīgajās uzlādes cikla fāzēs.

1. Tikai tad, ja lādētājs ir jauns un ir jāapstiprina otrais DIP slēdžu pāris, ir nepieciešams nonemt aizmugurējo vāciņu.
2. Nonemiet plastmasas aizbāzni, kas pārklāj DIP slēdža piekluves atveri (F).
3. Iestatiet pirmos 2 DIP slēdžus saskaņā ar zemāk esošajiem tabulas datiem.
4. Nomainiet plastmasas kontaktdakšu.

Akumulatora tips/zimols	Liknes tips	SW1 SW2
		D1 D2	D1 D2
WET akumulatori	IUIa-ACD	Ieslēgts	Izslēgts	Izslēgts	Izslēgts
Exide-Sonnenschein un Haze gēla akumulatori	IUIa-GEL Izslēgts	Izslēgts
Fullriver AGM akumulators (noklusējums)	IU0U-AGM Izslēgts	leslēgts
Discover AGM akumulatori	IUIa-AGM	leslēgts	leslēgts

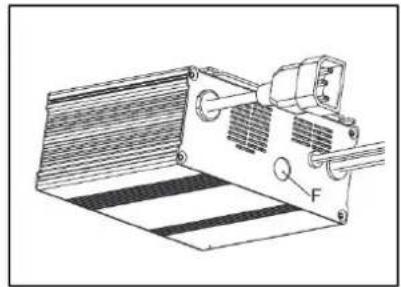

Akumulatora DIP tipa slēdži (Powerfirst lādētājs)

1. Nonemiet plastmasas aizbāzni, kas pärklāj DIP slēdža piekluves atveri (F).
2. Iestatiet pirmos 2 DIP slēdžus saskaņā ar zemāk csošajiem tabulas datiem.
3. Nomainiet plastmasas kontaktdakšu.

Akumulatora tips/zīmols Ltknes tips	SW1		SW2
	D1 D2	D1	D2
WET akumulatori	IUIa-ACD	leslēgts Izslēgts	Izslēgts	Izslēgts
Exide-Sonnenschein GEL akumulatori	IUIa	Izslēgts Izslēgts
Fullriver AGM akumulators (noklusējums)	IUUa Izslēgts	leslēgts
Discover AGM akumulatori	IUIa	leslēgts leslēgts

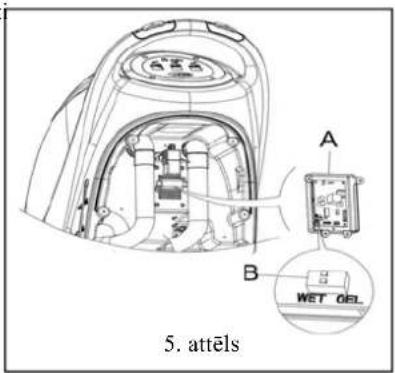

Atbilstoši akumulatora tipam (WET vai GEL/AGM) iestatiet elektrisko shēmu platu uz iebūvētā lādētāja. Procedūras ir šādas:

1. Pārliecinieties, ka akumulatora savienotājs ir atvienots. Ja mašīnas pamatā ir "AGM" akumulators laikā, kad mašina ir izgājusi no rūpnīcas, pārejiet tieši uz 8. darbību; pretējā gadījumā izpildiet 2., 3. un 4. darbību.
2. Nonemiet drenāžas šlūteni (15).
3. Ja aprikots ar iebūvētu lādētāju, lūdzu, noņemiet lādēšanas vadu no spoles.
4. Nonemiet vadības pārsegu (5) un akumulatora pārsega (10) skrūves. Izskrūvējiet skrūves uz PCB statīva. DIP slēdzi (B) akumulatora modela iestatīšanai var redzēt, apgricžot PCB plati. (Skatīt 5. attēlu)
5. Pielāgojiet mikro DIP slēdzi (B) pozīcijā "WET".

A B WET OEL 5. attels

Noklusējuma iestatījums: GEL/AGM

DIP1 DIP2	Akumulatora	tips	LED status (Attlēls A)
IZSLĒGTS	IZSLĒGTS	WET akumulatori	LED1, LED2 mirgo trīs reizes
IESLĒGTS	IZSLĒGTS	Discover AGM akumulatori	LED3, LED4 mirgo trīs reizes
IESLĒGTS	IESLĒGTS	Citi GEL/AGM akumulatori, izņemot Discover	LED3 mirgo trīs reizes

LED1 LED2 LED3 LED4 VIPER

A. attēls

LED1 LED2 LED3 LED4

1. Veiciet 3., 4. un 5. darbību pretējā secībā.

Akumulatoru ievietošana

1. Atvieno jiet akumulatora savienotāju (9).
2. Atveriet regeneracijas tvertnu vaku (25) un pārbaudiet, vai regeneracijas tvertne ir tukša; pretējā gadījumā iztukšojiet to caur drenāžas šlūteni (15).
3. Atskrūvējiet tīrīšanas līdzekļa fiksācijas pogu (16), nonemiet savienotāju, kas savieno vakuuma caurulīti atkritumiem (11) ar tīrīšanas līdzekli, un pēc tam nonemiet tīrīšanas līdzekli.
4. Atskrūvējiet akumulatora pārsega (10) skrūves un nonemiet pārsegu.
5. Atskrūvējiet skrāpja vilkšanas auklas (12) savienotāju, kas savienots ar skrāpja kronšteinu (19), un pakariniet skrāpja vilkšanas auklu uz augšu.
6. Uzkariniet drenāžas šlūteni (15) un vakuuma cauruli atkritumiem (11) uz augšu.
7. Atkarībā no akumulatora izmēra iespiediet fiksācijas plāksni akumulatora blokā līdz galam uz iekšu.

PIEZIME

Akumulatora izmēri nedrīkst pārsniegt: A x P x A: 330mm x 170mm x 260mm. Atkarībā no akumulatoru dažādajiem izmēriem, stacionāro akumulatoru izvēles prasības ir šādas:

1. Akumulatoram, kura garums ir mazaks par 270 mm, izmantojiet 2 fiksacijas plaksnes dajas (B, 6. attels) un novietojiet tās blakus udens tvertnes akumulatoram.
2. Akumulatoram, kura garums ir 310-270 mm, izmantojiet 1 fiksācijas plāksnes daļu (B, 6. attēls) un ievietojiet to ūdens tvertnes akumulatorā.
3. Akumulatoram, kura garums ir 330-310 mm, fiksācijas plate nav nepieciešama, lai fiksētu pozīciju.

A B A

1. attēls

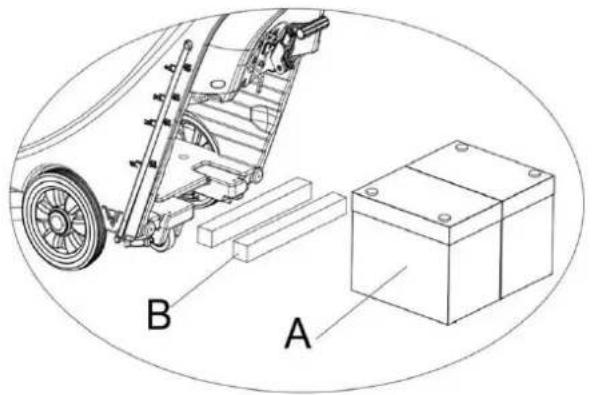

2. Uzstādi et akumulatoru, izmantojot īpaši izgatavotus akumulatoru uzstādīšanas rīkus (A, 7. attēls). Kad akumulators ir uzstādīts, noņemiet akumulatora uzstādīšanas rīkus un uzstādiet akumulatora fiksācijas kronšteinu (B, 7. attēls).

1. attēls

2. Ievieto jiet akumulatora savienotāju (C, 7. attēls) atverē akumulatoru kastes vāka augšpusē, ievietojiet drenāžas šlūteni akumulatoru kastes vāka labajā atverē, nostipriniet akumulatoru kastes vāku ar 4 skrūvēm un pēc tam pēc kārtas uzstādiet tīrīšanas līdzekļa vilkšanas vadu, drenāžas šlūteni un tīrīšanas līdzekli.

Uzlādējiet akumulatoru

1. Lai uzlādētu akumulatoru (skatiet apkopes sadalā aprakstītās darbības).

PIRMS IEKÄRTAS IEDARBINÄŠANAS

BIRSTES /PALIKTNA TURETAJA UZSTADISHANA UN IZKRAUŠANA

PIEZIME

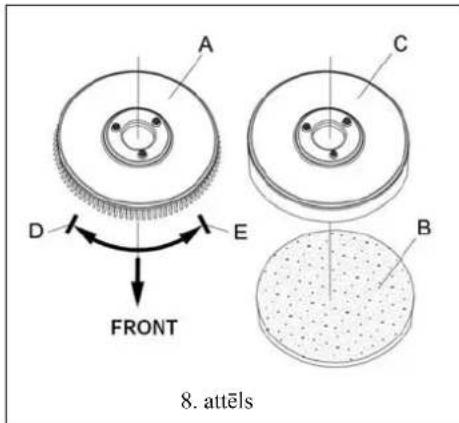

Atkarībā no tīrāmās grīdas veida mašīnu var uzstādīt ar suku (8., A attēls) vai paliktņa turētāju (8., B un C attēls).

UZMANIBU!

Manuāli uzstādot vai izņemot suku/paliktņa turētāju, vispirms pārbaudiet, vai visi slēdži ir izslēgtā stāvoklī, un paceliet skrāpi no grīdas, tikai pēc tam varēsiet strādāt ar suku vai paliktņa turētāju. Turklāt, lūdzu, uzvelciet aizsargcimdus, lai izvairītos no lauskām.

1. (Attiec as tikai uz AS430B un AS510B): pārliccinieties, vai slēdzis (41) ir atvienošanas (O) stāvokli.

2. Nospiediet uz leju stūri (2), lai paceltu tvertnes korpusu (26).

3. Novietojiet suku (A) vai paliktna turētāju (B – C) zem korpusa.

4. Izmantojiet stūri (2), lai nolaistu tvertnes korpusu (26), nonākot saskarē ar suku vai polsterējuma turētāju.

5. Lai suku/paliktņa turētāju uzstādītu automatiski, pagrieziet barošanas slēdzi (41) pozīcijā “I” un nospiedict drošības slēdzi (1). Uzmanīgi bīdict mašīnu uz priekšu, lai ħautu siksnas ritenim tvertnes korpusa apakšdaļā izlīdzināties ar suku vai polsterējuma turētāju, ko pēc tam var uzstādīt. Pēc tam atlaidiet drošības slēdzi. Ja nepieciešams, atkārtojiet šo procedūru, līdz ir uzstādīta suku/paliktņa turētājs.

6. Ja icpriekšminētā 5. darbība izrādās grūta, izmantojiet manuālo metodi, sekojot bultiņas uzgalim (D), lai uzstādītu sukas/paliktņa turētāju (kā parādīts 8. attēlā).

7. Lai automātiski izlādētu suku/paliktņa turētāju, pagrieziet barošanas slēdzi (41) uz “O” pozīciju. Ar roku turiet stūri un spiediet mašinu uz leju, līdz vadošais ritenis pieskaras grīdai un suka/polsterējuma turētājs karājas gaisā. Pagrieziet barošanas slēdzi (41) pozīcijā “I” un nospiediet drošības slēdzi, lai suka vai paliktņa turētājs varētu griezties, līdz suka/paliktņa turētājs nokrīt uz grīdas.

A C D E FRONT B 8. attēls

1. Ja ie priekš minētais 7. solis izrādās grūts, izmantojiet manuālo metodi, pagriežot suku/paliktņa turētāju virzienā, kas ir pretējs parastajam pagrieziena virzienam, un to var noņemt. (kā tas redzams 8. attēlā)

SKRĀPJA LĪDZSVARA REGULĒŠANA

1. Uzstādiet skrāpi un pievelciet to ar rokturi. Pēc tam pievienojiet vakuuma caurulīti, kas paredzēta atkritumiem, pie skrāpja.

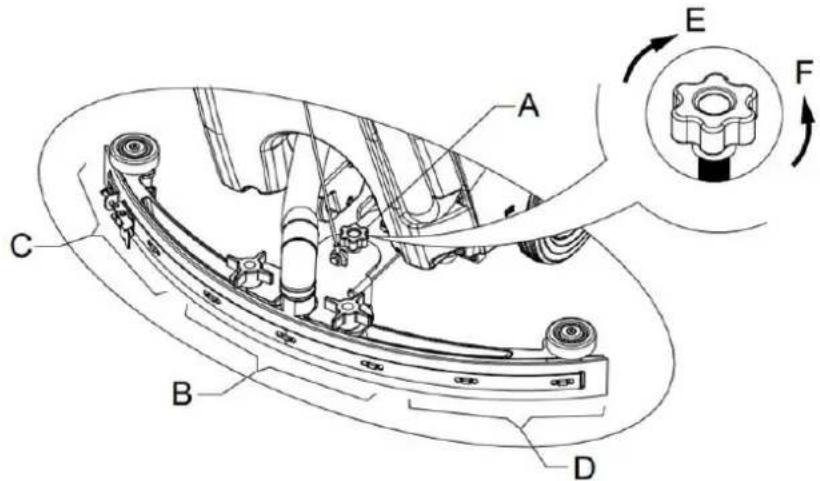

2. Noregulējiet skrāpi, izmantojot tā regulēšanas rokturi (A) (skatiet 9. attēlu).

1) Ja aizmugurējā skrāpja sloksnes vidusdaļā, B daļā, ir atstarpe ar grīdu vai spiediens uz leju ir relatīvi viegls, regulējiet rokturi pretēji pulksteņrādītāju kustības virzienam, līdz viss aizmugurējā skrāpja sloksnes garums labi pieskaras grīdai. Priekšējā skrāpja sloksnei viegli jāpieskaras grīdai.
2) Ja abos aizmugurējā skrāpja sloksnes C un D sadaļās ir atstarpe pret grīdu vai spiediens uz leju ir salīdzinoši neliels, noregulējiet rokturi pulksteņrādītāja virzienā, līdz visa aizmugurējā skrāpja sloksne labi saskaras ar grīdu. Priekšējā skrāpja sloksnei viegli jāpieskaras grīdai.

Drikst izmantot tikai viegli putojošus, neuzliesmojošus tirišanas līdzekļus. Šiem mazgāšanas līdzekļiem jābūt piemērotiem skrubju lietošanai.

1. Atveriet ūdens ieplūdes vāku (27) un pievienojiet ūdeni škīduma tvertnei. Nepiepildiet tvertni par daudz. Pietiks ar uzpildi līdz ūdens ieplūdes filtra turētāja malai. Sagatavojot tīrīšanas škīdumus, ievērojiet atšķaidīšanas pakāpes, ko nodrošina kīmiskā ražošana, un ūdens temperatūra nedrīkst pārsniegt 40 ^0 C.

ÜDENS PLÜSMAS TILPUMA REGULÉŠANA

BRĪDINĀJUMS!

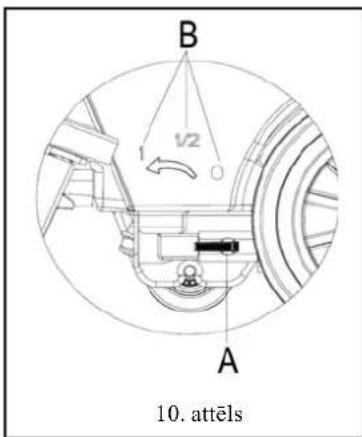

Lodveida vārsta roktura regulēšana (A, 10. attēls) jāveic, ja strāvas slēdzis (41) ir “O” pozīcijā.

1. Ūdens plūsmas apjomu var regulēt caur lodveida vārsta rokturi (A, 10. attēls) atbilstoši ūdens daudzumam, kas praktiski nepieciešams grīdas beršanai.

B V2 A 10. attēls

MAŠINAS IEDARBONĀŠANA UN APTURĒŠANA

Mašinas iedarbināšana

1. Pabeigt iepriekš aprakstitos sagatavošanās posmus.
2. Nospie diet barošanas slēdzi (41) pozīcijā “T”.
3. Izmantojiet skrāpja rokturi (41), lai nolaistu skrāpi.
4. Nospiediet vakuumsūkna slēdzi (42) pozīcijā “I”.
5. Nospiedict udens plūsmas daudzuma regulēšanas slēdzi (44) pozīcijā “I”. (Strādājiet vienlaicīgi ar drošības slēdzi (1), lai kontrolētu solenoīda vārstu.)
6. Turiet drošības slēdzi (1) un nospiedict, lai pārvietotu mašīnu. Birstīte (29) sāk grieztics, un mašīna sāk tūrīšanas darbu.

KONSULTĀCIJA

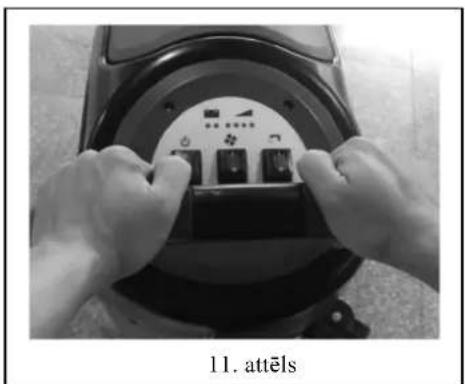

Mašīnas stumšanas veids Viens no mašīnas raksturlielumiem ir divu drošības slēdžu uzstādīšana stūres abās pusēs. Katrs drošības slēdzis var neatkarīgi kontrolēt birstes darbību. Lietošanas laikā tas atvieglo mašīnas darbības kontroli.

Pēc pieredzes, metode, lai pārvietotu mašīnu, kas parādīta 11. attēlā, ir piemērotāka, lietotāji jūtas ērtāk uz rokām, tas samazina darba nogurumu. Tāpēc lietotājiem ir ieteicams pārvietot mašīnu šādā veidā.

1. Kad esat beidzis darbu ar mašinu, vispirms izlādējiet suku/paliktņa turētāju (skatiet darbības, kas saistūtas ar sadaļu par sukas/paliktņa turētāja uzstādīšanu un izlādēšanu)
2. Atlaidiet drošības slēdzi (1), lai izslēgtu birstīti/paliktņa turētāju un elektromagnētisko vārstu.
3. Nospiediet vakuuma sūkna slēdzi (42) stāvoklī “O”, un vakuuma sūknis aizkavēsies 5 sekundes pirms darba pārtraukšanas.
4. Nospiediet ūdens plūsmas tilpuma vadības slēdzi (44) uz "O" pozīciju, lai pilnībā izslēgtu elektromagnētiskā vārsta darbu.
5. Nospiediet barošanas slēdzi (41) pozīcijā “O”.
6. Izmantojiet skrāpja pacelšanas rokturi (14), lai paceltu skrāpi.

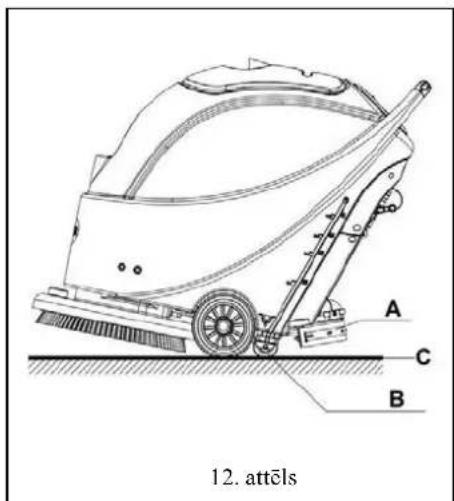

7. Satveriet stūri (2) un viegli sagāziet mašīnu atpakaļ, līdz vadošais ritenis (B) pieskaras grīdai. Skatīt 12. attēlu.

A C B 12. attêls

MAŠINAS LIETOŠANA (TIRIŠANA UN ŽAVEŠANA)

1. Iedarbiniet mašinu saskaņa ar iepriekš sniegto aprakstu.
2. Turiet drošības slēdzi (1) (kā parādīts 11. attēlā), nospiediet, lai pārvietotu mašīnu, un sāciet tīrīšanas darbu.
3. Ja nepieciešams, izslēdziet mašīnu un noregulējiet skrāpja regulēšanas rokturi. (Skatiet darbības, kas jāveic, lai noregulētu skrāpja līdzsvaru.)
4. Ja nepieciešams, izslēdziet iekārtu un noregulējiet ūdens plūsmas apjomu ar lodveida vārsta rokturi. (Skatiet ūdens plūsmas tilpuma regulēšanas darbības.)

UZMANIBU!

Lai nesabojātu grīdu, kad iekārta atrodas vienā vietā, nekustoties, lūdzu, izslēdziet strāvas slēdzi (41).

Akumulatora izlāde darbības laikā

1. Akumulatora barošana ir pictickama mašinas normalai darbibai tikai tad, ja nepārtraukti deg załā brīdinājuma lampiņa (38).

PIEZIME

Kad visas četras zaļās gaismas (38) iedegas, tas norāda, ka akumulators ir pilnībā uzlādēts. Kad iedegas tikai pēdējā zaļā lampiņa (38) un sāk mirgot, iesakiet uzlādēt akumulatoru, jo pēc dažām minūtēm mašīna automātiski apstāsies. Kad pēdējā zaļā lampiņa (38) izslēdzas un sarkanā lampiņa (39 un 40) sāk mirgot, mašīna automātiski apstājas pēc dažām sekundēm. (Skatiet ar to saistītās darbības sadalā par apkopi.)

UZMANIBU!

Neizmantojiet mašīnu, ja akumulatora barošana ir nepietiekama, lai nesabojātu akumulatoru un nesaisinātu akumulatora darbmūžu.

TVERTNES IZTUKŠOŠANA

Kad regeneracijas tvertne ir pilna, pludinš automātiskajā pludina izslēgšanas ierīcē (36) blokēs ieplūdes savienojumu ar vakuuma sūkni. Pēkšni palielinoties vakuuma sūkņa radītajam troksnim, var uzskatīt, ka vakuuma sūknis jau ir pārslogots un ir nekavējoties jāiztukšo notekūdeni.

UZMANIBU!

Ja vakuuma sūknis pēkšni tiek izslēgts (piemēram, tāpēc, ka mašina tiek pēkšni pārvietota, izraisot pludina aktivizešanu), un ja ir nepieciešams atsākt darbību, lūdzu, veiciet šādas darbības: nospiedict barošanas slēdzi (41 un 42), lai izslēgtu strāvu un vakuuma sūkni, un atveriet regenerācijas tvertnes vāku (25), lai pārbaudītu, vai pludinš pludina filtrā ir atgriczies uz ūdens virsmas. Pēc tam aizveriet regenerācijas tvertnes vāku (25) un nospiedict barošanas slēdzi (41 un 42), lai ieslēgtu strāvu un vakuumsūkni.

Kad regeneracijas tvertne ir pilnibā piepildita ar notekūdeniem, veiciet talak noraditas darbības, lai to visu iztukšotu.

Regenerā cijas tvertnes iztukšošana

1. Izslēdziet iekārtu.
2. Izma ntojot tīrītāja rokturi (14), paceliet skrāpi.
3. Pārvietojiet mašīnu uz īpašu izgāšanas vietu.

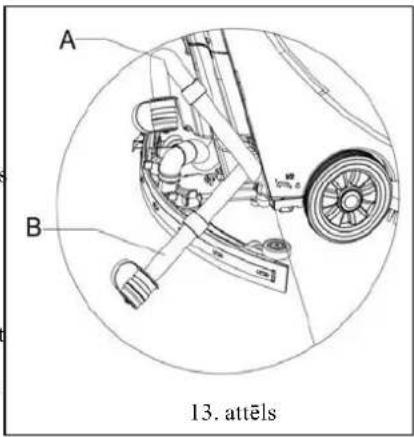

4. Satveriet stūri (2) un viegli nolicciet mašīnu atpaka], līdz vadošais ritenis pieskaras grīdai. (Informāciju par mašīnas pievienošanu, lūdzu, skatiet mašīnas apturēšanas sadalā.)
5. Noņemiet drenāžas šlūteni no fiksācijas skavas, salieciet drenāžas šlūtenes augšējo galu (kā parādīts A, 13. attēlā) un pēc tam atveriet drenāžas šlūtenes pārsegu, nolaidiet drenāžas šlūteni zemā līmenī vai uz zemes, lai novadītu ūdeni. Vai arī tieši novietojiet drenāžas šlūteni zemā pozīcijā vai uz zemes, lai ūdens izcja būtu vērsta uz leju (kā parādīts B, 13. attēlā), un pēc tam pagricziet un atveriet ūdens drenāžas vāku, lai novadītu no tvertnes notekūdeņus. Kad iztukšošana ir pabeigta, izmantojiet tīru ūdeni, lai iztīrītu regenerācijas tvertnes iekšpusi.

A B 13. attēls

UZMANIBU!

Iztukšojot notekūdcņus, atkritumu vakuuma caurule ir jāsaloka vai jānolaiž zemākā stāvoklī (kā parādīts 13. attēlā A vai B), un pēc tam atveriet atkritumu vakuuma caurules vāku, lai iztukšotu ūdeni. Negrieziet puteklsūkšanas cauruli uz augšu, lai nolaistu ūdeni vertikāli. Tas ir paredzēts, lai izvairītos no notekūdens neuzlītu virsū operatoram.

Škīduma tvertnes iztukšošana

1. Pabeidziet 1. līdz 4. darbību.
2. Kā pa rādīts 14. attēlā, pagrieziet škīduma tvertnes (A) vāku pretēji pulksteņrādītāju kustības virzienam C un pilnībā iztukšojiet škīduma tvertni. Škīduma tvertnes iekšpuses tīrīšanai izmantojiet tīru ūdeni. Kad darbs ir pabeigts, pievelciet škīduma tvertnes (A) vāku pulksteņa rādītāja virzienā.

PĒC MAŠINAS LIETOŠANAS

Kad darbs ir pabeigts un pirms atstājat mašīnu, veiciet šādas darbības:

1. levērojiet procedūru, kas aprakstīta sadaļā par suku/paliktņa turētāja uzstādīšanu un izņemšanu, un noņemiet suku/paliktņa turētāju.
2. levērojot attiecīgajās sadaļās aprakstītās procedūras, pilnībā iztukšojiet ūdeni škīduma tvertnē un regenerācijas tvertnē.
3. Veiciet ikdienas apkopes procedūras (skatiet sadaļu par tehnisko apkopi).
4. Novietojiet mašīnu, tostarp suku/paliktņa turētāju un tīrītāju, tīrā un sausā vietā. Tvaika nosūcējs ir jāpaceļ vai jānoņem.

DİKSTÄVES PERIODI

Ja mašina netiks izmantota ilgāk par 30 dienām, lūdzu, rīkojieties šādi:

1. Izpildiet nepieciešamo procedūru, kas jāveic, kad mašina tiek izmantota.
2. Atvienojiet savienotāju (9), kas savieno akumulatoru un mašīnu.
3. Lai nesabojātu akumulatoru, un ja mašina netiks lietota ilgāk par 3 mēnešiem, lūdzu, uzlādējiet akumulatoru reizi 3 mēnešos.

C B A 14. attels

PIRMO REIZI LIETOJOT

Pēc lietošanas pirmo 9 stundu laikā, lūdzu, pārbaudiet visas daļas, lai pārliecinātos, ka ekspluatācijas laikā tās nav kluvušas valīgas vai bojātas, un pārbaudiet, vai nav redzami bojājumi vai noplūde.

APKOPE UN KOPŠANA

Pareiza un savlaicīga apkope un kopšana nodrošina mašinas darbmūžu un maksimālu ekspluatācijas drošību.

Nākamajā tabulā sniegts vispārējs mašīnas apkopes plāns. Apkopes laika intervālus lielā mērā nosaka mašīnas darba apstākļi. Šie laika intervāli jānosaka par tehnisko apkopi atbildīgajam personālam.

BRĪDINĀJUMS!

Šīs procedūras jāveic tikai pēc tam, kad mašina ir izslēgta un savienojums starp mašinu un akumulatoru ir atvienots. Pirms jebkuras techniskās apkopes procedūras veikšanas, lūdzu, rūpīgi izlasiet attiecīgās drošības sadaļas.

Visa plānā iekļautā apkope vai visa papildu apkope jāveic kvalificētam personālam vai pilnvarotiem servisa centriem.

Šī rokasgrāmata attiecas tikai uz vienkāršākajām un visizplatītākajām apkopes procedūrām.

Visas apkopes procedūras, kas nav norādītas šajā plānotās apkopes tabulā, lūdzu, skatiet apkopes centra apkopes rokasgrāmatā.

Procedūra	Katru dienu, Mašina pēc lietošanas	Katru nedēļu	Ik pēc 6 mēnešiem	Katru gadu
Uzlādējiet akumulatoru
Notīrīt skrāpi
Notīriet sukas/paliktņa turētāju
Iztīriet ūdens tvertni un pludīņa filtru, pārbaudiet ūdens tvertnes blīvējuma sloksnes.
Pārbaudīt un nomainīt tīrītāja sloksni
Tīra škīduma filtrs
Iztīrīt vakuuma sūkņa filtru
Pārbaudiet WET akumulatora škīdruma līmeni
Pārbaudiet uzgriežņu un skrūvju pievilkumu			(1)
Pārbaudīt vai nomainīt motora oglekļa suku uz sukas/paliktņa turētāja				(2)
Pārbaudiet vai nomainiet vakuuma sūkņa ogles suku				(2)

(1) Tas jādara 9 stundas pēc iekārtas darbības sākuma.
(2) Šīs apkopes procedūras jāveic pilnvarotam VIPER servisa centram.

AKUMULATORA UZLÄDE

PIEZIME

Akumulatoru var uzlādēt ikreiz, kad iedegas dzeltena vai sarkana brīdinājuma lampiņa.

UZMANIBU!

Lai paildzinātu akumulatora darbmūžu, turiet akumulatoru pilnībā uzlādētu.

UZMANIBU!

Kad akumulatora jauda klüst nepietiekama, akumulators jäuzlädē pēc iespējas ātrāk. Lūdzu, pārbaudiet lādētāju vismaz reizi nedelā.

UZMANIBU!

Ja iebūvētais lādētājs nav aprīkots, lūdzu, izvēlieties piemērotu ārējo lādētāju, lai uzlādētu akumulatoru.

BRĪDINĀJUMS!

Uzlādējot akumulatoru, jāievēro piesardzība, jo uzlādēšanas laikā var rasties skābes noplūde. Akumulatora skābe ir kodīga. Ja nokļūst uz ādas vai acīs, izskalojiet tās ar lielu daudzumu ūdens un apmeklējiet ārstu.

1. Atveriet regeneracijas tvertnes (25) vaku un verojiet, vai regeneracijas tvertne ir vai nav tukša. Ja tas nav tukšs, iztuksojiet to caur drenazas slūteni. (15).
2. Pārvietojiet mašīnu uz noteiktu uzlādes vietu.
3. Nospiediet barošanas slēdzi (41) pozīcijā “O”, lai izslēgtu mašīnu.
4. Attiecas tikai uz WET akumulators ar destilētu ūdeni
   — Pārbaudiet elektrolīta līmeni akumulatorā. Ja nepieciešams, piepildiet to caur vāku.
   — Turiet visus vākus atvērtus.
   — Ja nepicciešams, notīriet akumulatora augšējo virsmu.
5. Lai uzlādētu akumulatoru atbilstoši izmantotajam akumulatora modelim, atlasiet vienu no tālāk norādītajām procedūrām.

Akumulatora uzlāde ar ārējo lādētāju

1. Saskaņā ar attiecīgo rokasgrāmatu pārbaudiet, ka ārējais lādētājs ir piemērots. Izcjas spriegumam jābūt DC 24V.

2. Pievienojiet akumulatora savienotāju ārējam savienotājam un ārējo savienotāju elektrotīklam.

3. Kad uzlāde ir pabeigta, pievienojiet akumulatora uzlādēšanas savienotāju mašīnai.

Akumulatora uzlāde ar iebūvētu lādētāju (papildaprīkojums)

1. Noņemiet gumijas vāku akumulatora uzlādes savienotāja galā.

2. Pievienojiet akumulatora uzlādes savienotāja galu elektrotīklam ar uzlādes savienojuma vadu. (Lūdzu, ṣemiet vērā, vai iebūvētā lādētāja icejas spriegums ir 220V – 240V un izejas spriegums 24V un frekvence atbilst prasībām.) Kad lādētājs ir pievienots elektrotīklam, visas pārējās funkcijas tiks automatiski izslēgtas. Ja sarkanā brīdinājuma lampiņa uz iebūvētā lādētāja turpina degt, tas norāda, ka lādētājs uzlādē akumulatoru.

3. Kad załā brīdinājuma lampiņa (47) ir iedegta, tā norāda, ka akumulatora uzlādes process ir pabeigts.
4. Kad uzlāde ir pabeigta, atvienojiet savienojošo vadu no akumulatora uzlādes savienotāja gala un barošanas avota un uzlieciet gumijas vāku.
5. Atvienojiet lādētāja vadu no elektrotīkla un uztiniet vadu uz spoles (6).

PIEZIME

Ja ir nepieciešama papildinformācija par iebūvēto lādētāju (35), lūdzu, skatiet attiecīgo rokasgrāmatu.

SKRĀPJA TĪRĪŠANA

PIEZIME

Lai uzturētu optimālu ūdens vakuuma iedarbību, skrāpis ir jāuztur tīrs un skrāpja sloksnei ir jābūt labā stāvoklī.

UZMANIBU!

Tīrot tīrītāju, ir ieteicams uzvilkt aizsargcimdus, jo tas var saturēt asas lauskas.

1. Pārvietojiet mašīnu uz līdzenas un gludas virsmas.
2. Nospiediet barošanas slēdzi (41) pozīcijā “O”, lai izslēgtu mašinu.
3. Atskrūvējiet skrāpja fiksēto rokturi (16); noņemiet savienotāju, kas savieno skrāpja rekuperācijas vakuuma cauruli, un noņemiet skrāpi.
4. Izmantojiet skrāpja pacelšanas rokturi (14), lai paceltu skrāpja atbalsta rāmi.

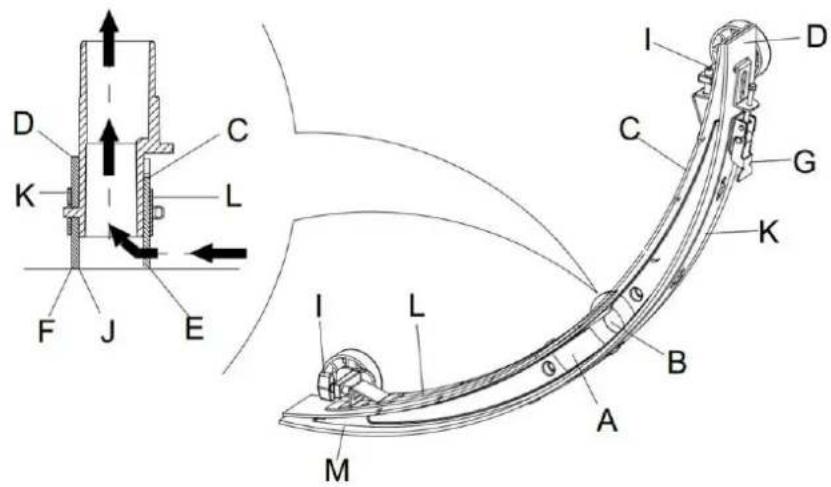

5. Notīriet skrāpi (15. attēls). Notīriet rievu (A, 15. attēls) un netīrumus un fragmentus uz vakuuma caurules. Pārbaudiet, ka priekšējais skrāpja asmens (C) un aizmugurējā skrāpja asmens (D) nav bojātas un vai nav salauztu malu un plaisu. Ja nepieciešams, mainiet tos (skatiet nākamajā sadalā aprakstītās darbības).
6. Atkārtoti uzstādiet skrāpi iepriekš norādītajā secībā.

SKRĀPJA ASMENS PĀRBAUDE UN NOMAINA

1. Ievērojot icpriekšējā sadalā aprakstītās metodes, notīriet skrāpi (15. attēls).
2. Pārbaudiet priekšējā skrāpja asmens malu (E, 15. attēls) un aizmugurējā skrāpja asmens malu (F) (D). Visā garumā tiem jābūt vienā līmenī. Pretējā gadījumā pielāgojiet to augstumu, izmantojot tālāk aprakstīto procedūru.

— Atskrūvējiet skavu (G), lai ħautu aizmugurējā skrāpja asmenim (D) atdalīties no kronšteina (M) un noregulētu skrāpja pozīciju. Pēc regulēšanas vēlreiz nofiksējiet skavu.
— Atskrūvējiet skrūvi uz roktura (1), lai noregulētu priekšējās skrāpja lāpstīnas (C); pēc regulēšanas pievelciet roktura skrūvi.

1. Pārbaudiet, ka priekšējā skrāpja asmenim (C) un aizmugurējā skrāpja asmenim (D) nav bojātas un vai nav salauztu malu un plaisu. Ja nepieciešams, mainiet tos šādi. Pārbaudiet, ka aizmugurējā skrāpja asmens priekšējā mala (J) nav nodilusi. Ja tā ir nodilusi, to var uzstādīt otrādi (augšējai malai jābūt veselai). Ja augšējā mala ir arī nodilusi, nomainiet to, veicot tālāk aprakstīto procedūru.

— Atskrūvējiet skavu (G), lai spiediena asmens atdalītos no kronšteina (M), nonemiet skavas stieni (K) un pēc tam mainiet vai pagricziet aizmugurējā skrāpja asmeni (D) otrādi. Uzstādict atpakal aizmugurējā skrāpja asmeni pretējā secībā, lai to nonemtu.
— Atskrūvējiet roktura skrūvi (I), nonemiet priekšējo klipša stieni (L) un pēc tam nomainiet priekšējo skrāpi(C).

Uzstādiet atpakal priekšējā skrāpja asmeni apgrieztā secībā, kā to nonemāt.

Pēc skrāpja asmeņa nomaiņas (vai uzstādīšanas otrādi) noregulējiet priekšējo un aizmugurējo skrāpja asmeņa līmeni, veicot ieprickš aprakstītās darbības.

1. Savieno jiet vakuuma cauruli (11) ar skrāpi.
2. Uzstādiet skrāpi un izmantojiet pogu (16), lai to pievilktu, un pēc tam pievienojiet vakuuma cauruli skrāpim.
3. Ja nepieciešams, noregulējiet skrāpi, izmantojot regulēšanas rokratu (20) (skatiet skrāpja līdzsvara regulēšanas procedūras).

Tīrot suku/paliktņa turētāju, ieteicams valkāt aizsargcimdus, jo tic var saturēt asus fragmentus.

1. Tāpat kā iepriekšējās sadaļās, nonemiet suku/paliktņa turētāju.
2. Izmantojot üdeni un mazgāšanas līdzekļus, notīriet birstīti/paliktņa turētāju.
3. Pārbaudiet sukas saru pilnīgumu un nodilumu un, ja nepieciešams, nomainiet suku.
4. Pārbaudiet paliktņa turētāja nodilumu un, ja nepieciešams, nomainiet paliktņa turētāju.

ÜDENS TVERTNES UN PLUDINA FILTRA TİKLA TİRİŞANA

1. Pārvietojiet mašīnu uz īpašu izgāšanas vietu.
2. Nospiediet strāvas slēdzi (41) pozīcijā “O”, lai izslēgtu mašīnu.

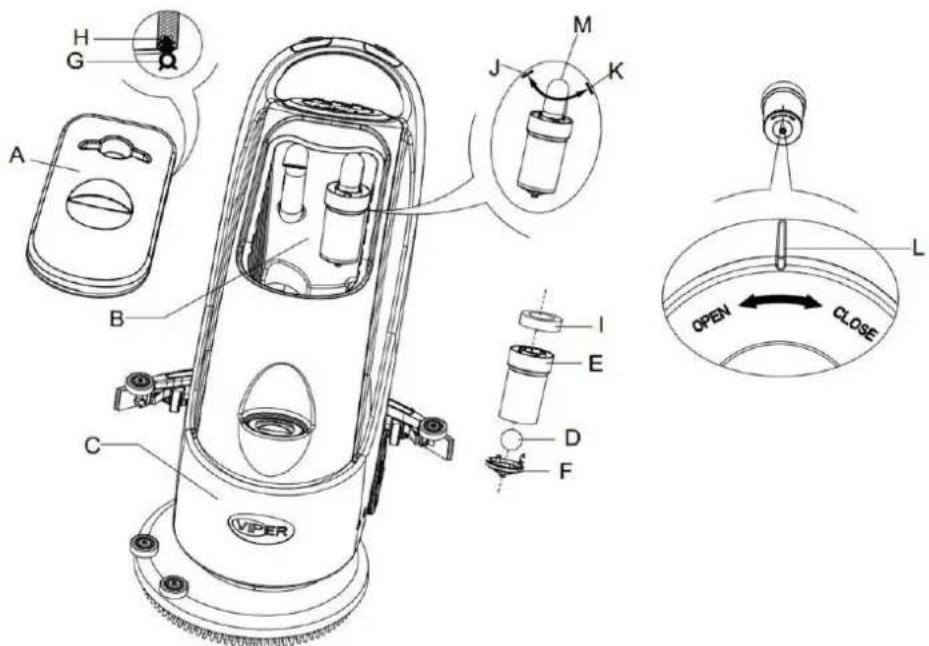

3. Atveriet regeneracijas tvertnes vaku (A, 16. attels) un nonemiet pludina ieriči (36) no regeneracijas tvertnes.
4. Izmantojiet tīru ūdeni, lai notīrītu reģenerācijas tvertnes vāku (A), tvertni (B un C) un peldošā filtra atbalsta rāmi (E). Caur reģenerācijas cauruli (15) izteciniet visu ūdeni no ūdens tvertnes.
5. Ja nepieciešams, ievērojot simbolus “Atvērt” un “Aizvērt”, kā parādīts 16, attēlā, atveriet pludiņa filtra apakšējo vāku (F) un notīriet pludiņu (D), pludiņa filtra atbalsta rāmi (E) un filtra sūkli. (I). Pēc tūrīšanas piestipriniet pludiņu uz pludiņa filtra atbalsta rāmja (E) un pēc tam izlīdziniet pludiņa filtra apakšējā vāka (F) marķējuma rievu (L) ar pludiņa filtra atbalsta rāmja atzīmes rievu ( E). Pagrieziet pludiņa filtra apakšējo vāku (F) cieši un nostipriniet filtra sūkli (I) uz pludiņa filtra atbalsta rāmja (E) un pēc tam uz vakuuma caurules (M).
6. Pārbaudiet ūdens tvertnes vāka blīvgredzena (G) skanu.

PIEZIME

Üdens tvertnes blivējuma sloksne (G) liek üdens tvertnei radīt vakuumu. Tam jābūt pilnībā noslēgtam, lai varētu efektīvi izsūkt notekūdeņus no grīdas.

Ja nepieciešams, ūdens tvertnes (G) blīvējuma sloksni var izņemt no gropes (H) un nomainīt. Montējot jaunu ūdens tvertnes blīvējuma sloksni, kā parādīts 16. attēlā, pievienojiet savienotāju aizmugurējās daļas vidusdaļai.

1. Pārbaudiet, vai blīvējuma sloksnes (G) uztverošā virsma nav bojāta un vai tā ir pienācīgi noslēgta.
2. Aizveriet rekuperacijas tvertnes vāku (A).

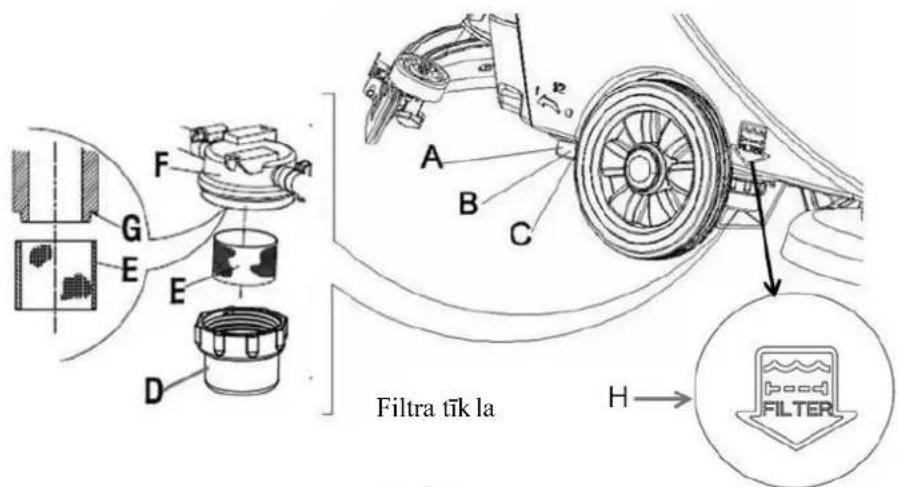

1. Izlejiet visu üdeni no škīduma tvertnes tā, kā norādīts saistītajās sadaļās.
2. Pārvietojiet mašīnu uz līdzenas un gludas virsmas.
3. Nospiediet barošanas slēdzi (41) pozīcijā "O", lai izslēgtu mašīnu.
4. Izslēdziet drenāžas lodvārstu (A, 17. attēls) (atrodas mašīnas apakšdaļa, aiz riteniem). Pozicija B lodvārsts ir atvērts un pozicija C lodvārsts ir aizvērts.
5. Nonemiet caurspīdīgo vāku (D), tad nonemiet filtru (E) un pēc tīrīšanas uzstādiet tos uz filtra kārbas (F).

PIEZIME

Filtrs (E) ir precīzi jāuzstāda izvirzījuma pozīcijā (G).

1. Atveriet drenāžas lodvārstu (A).

F G E E D A B C Filtrā tīk la H → FILTER

1. attēls

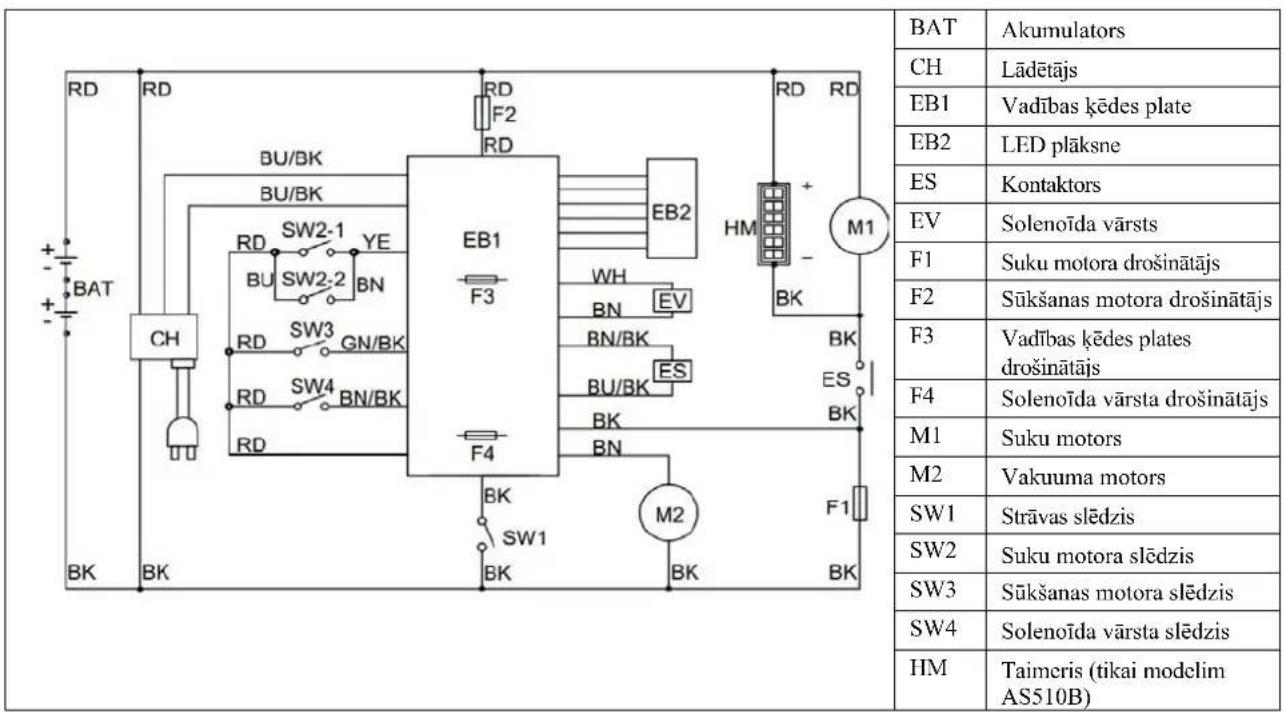

AS430B UN AS510B SHÊMAS SKAITLIS

BAT Akumulators CH Lādētājs EB1 Vadības kēdes plate EB2 LED plāksne ES Kontaktors EV Solenoīda vārsts F1 Suku motora drošinātājs F2 Sūkšanas motora drošinātājs F3 Vadības kēdes plates drošinātājs F4 Solenoīda vārsta drošinātājs M1 Suku motors M2 Vakuuma motors SW1 Strāvas slēdzis SW2 Suku motora slēdzis SW3 Sūkšanas motora slēdzis SW4 Solenoīda vārsta slēdzis HM Taimeris (tikai modelim AS510B)

KRASU KODI
RD: Sarkans	BN: Brūns	BU/BK: Zils /melns
BU: Zils	YE: Dzeltens	GN/BK: Zaš/melns
BK: Melns	WH: Balts	BN/BK: Brūna/melna

PROBLÉMU NOVĚRŠANA

Sadalījums	Iespējamie cēloņi	Novēršanas pasākumi
Mašīna nedarbojas: Indikācijas lampiņa nav ieslēgta	Akumulatora savienotājs (9) nav pievienots.	Pievienojiet akumulatora savienotāju
	Akumulators jau ir izlādējies	Uzlādējiet akumulatoru
Mirgo brīdinājuma lampiņa (39 un 40)	Pārslogots suku motors	Nomainiet uz mīkstu suku, lai pielāgotos tīrajai grīdai
	Citas lietas sastrēgumu rotācijas suku.	Notīriet suku
Suka nedarbojas	Izslēgts suku drošinātājs	Aticstatīt
	Lentes izslīdēšana	Pārbaudiet siksnu, noregulējiet spriegošanas skriemeli
Vakuuma motors nedarbojas	Izslēgts vakuuma drošinātājs	Aticstatīt
Nepietickams vakuums	Notekūdeņu tvertne ir pilna. Iztukšojiet ūdens tvertni
	Nav pareizi pievienota vakuuma caurulīte atkritumiem un tīrītājam	Picvienojiet vakuuma caurulīti atkritumiem un tīrītāju
	Blokēts peldošais filtrs vai blokēta ieplūde	Iztīrīt pludinfiltru, pārbaudīt pludinfiltru
	Netīrs vai nolictojies un bojāts skrāpja lāpstiņa	Notīriet un pārbaudiet skrāpi.
	Reģenerācijas tvertnes vāks nav pareizi ieslēgts vai ir bojāta ūdens tvertnes izolācijas josla	Uzlieciet vāku pareizi vai nomainiet ūdens tvertnes blīvējuma sloksni
Nepietickama tīra ūdens padeve birstei	Filtrs ir netīrs. Notīriet filtru
Skrāpis atstāj pēdas	Būvgruži kā lauskas zem tīrītāja lāpstas	Novākt fragmentus
	Skrāpja asmens jau nodilis, saplaisājis, trausls.	Nomainiet skrāpja asmeni
	Skrāpja līdzsvars nav noregulēts Noregulēt līdzsvaru

PIEZIME

Ja mašina ir uzstādīta ar papildu iebūvēto lādētāju un ja iebūvētais lādētājs ir bojāts, iekārtu nevar darbināt.

Ja iebūvētais lādētājs ir bojāts, lūdzu, sazinieties ar pilnvaroto apkopes centru.

Lai uzzinātu vairāk, lūdzu, skatiet apkopes rokasgrāmatu (pieejama jebkurā VIPER apkopes centrā)

MAŠINAS UTILIZACIJA

Izmantojiet kvalificētu sasmalcināšanas mašīnu, lai iznīcinātu šo mašīnu.

Pirms šīs mašīnas iznīcināšanas, lūdzu, noņemiet un atdaliet tālāk norādītos materiālus, kas saskaņa ar saisītajiem tiesību aktiem un noteikumiem ir pienācīgi jāapstrādā.

• Akumulators
  — Suku/paliktņa turētājs
  — Plastmasas šlūtenes un plastmasas detalas
  — Elektriskās un elektroniskās sastāvdaļas (*)

(*): Lūdzu, sazinieties ar tuvāko VIPER centru (it īpaši, ja nepieciešams nodot metallūžnos elektriskos un elektroniskos komponentus)

TURINYS

IŽANGA 482

INSTRUKCIJOS TURINYS....482

PASKIRTIS 482

ATSARGINÈS DALYS IR TECHNINÈ PRIEŽIŪRA....482

PAKEITIMAI IR PATOBULINIMAI....482

TAIKYMO SRITIS 482

IDENTIFIKAVIMO DUOMENYS....482

IŠPAKAVIMAS / TRANSPORTAVIMAS....482

BENDROSIOS SAUGOS GAIRÈS 483
