Toote tüüp	Iseveerev pühkimis-pesumasin
Mark	Nilfisk
Mudel	Viper AS430
Töö laius	430 mm
Kaabitsa laius	730 mm
Harja läbimõõt	430 mm
Harja pöörlemiskiirus	150 p/min
Harjamootori võimsus	550 W
Imemismootori võimsus	350 W
Lahuse paagi maht	40 L
Kogumispaagi maht	40 L
Mõõtmed (P x L x K)	1060 x 480 x 980 mm
Kaal (koos akude ja tühjade paakidega)	112 kg
Brutokaal kasutusvalmis	152 kg
Toiteallikas	24 V alalisvool (2 akut 12 V 85 Ah AGM)
Tööaeg	Umbes 2-3 tundi sõltuvalt koormusest
Maksimaalne töökalle	2 %
Helirõhutase	70 dB(A)
Töötemperatuur	0 kuni 40 °C
Õhuniiskus	30% kuni 105%
Kaabitsa kalde reguleerimine	Reguleerimisratas
Veevoolu reguleerimine	Veerandpöörde kraan
Hooldus	Kaabitsa, harja ja filtrite regulaarne puhastamine
Kõrvaldamine	Eemaldada aku ja elektrilised komponendid, ringlus võtta vastavalt eeskirjadele

Korduma kippuvad küsimused - Viper AS430 NILFISK

Kuidas kasutada pühkimismasinat Viper AS430?

Pärast harja ja kaabitsa paigaldamist täitke lahuse paak (vesi + pesuaine). Lülitage sisse pealüliti, langetage kaabits käepideme abil, aktiveerige imemine ja solenoidklapp, seejärel hoidke ohutuslülitit all, samal ajal masinat lükates. Üksikasjad leiate kasutusjuhendist.

Kuidas laadida Viper AS430 akusid?

Veenduge, et masin on välja lülitatud. Ühendage laadimispistik vooluvõrku (220–240 V). Sisseehitatud laadija käivitub automaatselt. Indikaatorid näitavad olekut: püsiv punane laadimisel, püsiv roheline laadimise lõppedes. Kasutage ainult AGM-akusid või vedelikakusid, reguleerige DIP-lülitid vastavalt tüübile.

Millist akut kasutab Viper AS430?

Masin kasutab kahte 12 V akut järjestikku, tavaliselt AGM (Absorbent Glass Mat) akusid mahutavusega 85 Ah (mudel AS430B) või 105 Ah (AS510B). Vedelikakud (happe) on samuti ühilduvad pärast laadija reguleerimist.

Kuidas puhastada pühkimismasina kaabitsat?

Eemaldage kaabits, keerates reguleerimisrattad lahti ja ühendades imivooliku lahti. Puhastage soon ja labad veega. Kontrollige esi- ja tagumiste tihendite kulumist: kui need on kulunud, pöörake ümber või vahetage need välja. Seejärel pange kokku, pingutades reguleerimisrattad, ja reguleerige kallet reguleerimisrattaga.

Miks on imemine ebapiisav?

Võimalikud põhjused: kogumispaak on täis, imivoolik on valesti ühendatud, ujukifilter on ummistunud, kaabits määrdunud või tihendid kulunud, või paagi kaas halvasti suletud. Kontrollige iga punkti ja puhastage või vahetage defektsed osad. Vaadake juhendi veaotsingu peatükki.

Kuidas reguleerida Viper AS430 veevoolu?

Veevoolu reguleeritakse veerandpöörde kraaniga, mis asub šassii all, rataste taga. Keerake kraani avamiseks (asend B) või sulgemiseks (asend C). Reguleerige vastavalt põranda mustusele: suurem vool väga määrdunud põrandate korral.

Milline on soovitatav hooldussagedus?

Igapäevane hooldus hõlmab: paakide tühjendamine, kaabitsa ja harja puhastamine. Iganädalaselt kontrollige ujukifiltrit ja aku taset (kui happe). Iga 6 kuu järel kontrollige kaabitsa tihendeid ja mootorite süsi (volitatud keskuses). Üksikasjalik hooldusgraafik on toodud juhendis.

Kuidas vahetada pühkimismasina harja?

Asetage masin tahapoole kaldu asendisse. Automaatseks eemaldamiseks lülitage toitelüliti asendisse 'I' ja vajutage ohutuslülitit, et harja pöörlema panna, kuni see langeb. Paigaldamiseks viige harjakorpus lähedale, lülitage toitelüliti asendisse 'I' ja lükake masinat, kuni harja pöörlemisel sisse klõpsab. Vajadusel kasutage käsitsi meetodit, pöörates harja vastupäeva.

Milliseid ohutusmeetmeid tuleb järgida?

Kasutage masinat ainult alla 2% kaldega pindadel. Ärge kandke ehteid elektriliste osade läheduses. Tagage hea ventilatsioon akude laadimisel (tuleohtlikud gaasid). Kasutage ainult Nilfiski poolt heakskiidetud tarvikuid. Enne hooldust ühendage aku lahti. Tulekahju korral kasutage pulberkustutit.

Kuidas Viper AS430 eluea lõppedes kõrvaldada?

Vastavalt kohalikele eeskirjadele eemaldage akud ja elektrilised/elektroonilised komponendid eraldi ringlussevõtuks. Harjad ja plastdetailid tuleb käidelda tööstusjäätmetena. Õige kõrvaldamise nõuannete saamiseks võtke ühendust Nilfiski teeninduskeskusega.

KASUTUSJUHEND Viper AS430 NILFISK

Vastavusdeklaratsioon

Meie, Nilfisk Käesolevaga kinnitame ja kanname ainuisikulist vastutust, et eespool nimetatud toode on kooskõlas järgmiste direktiivide ja

See juhend annab kasutajale masina õigeks ja ohutuks kasutamiseks vajalikku teavet. Teave hölmab masina tehnilisi andmeid, ohutust, kasutamist, hoiustamist, hooldust ja kasutuselt kõrvaldamist. Kasutaja ja vastava kvalifikatsiooniga tehnikud peavad enne masina kasutamise ja hooldamise alustamist seda juhendit hoolikalt lugema. Kui teil on selle juhendi selgituste kohta küsimusi või vajate lisateavet, võtke ühendust ettevõttega VIPER.

EES RK

Selle juhendi eesmärk on võimaldada kasutajal ja kvalifitseeritud tehnikutel masinat hooldada. Kasutaja ei tohi teha neid toiminguid, mida tohivad teha ainult tehnikud. VIPER ei vastuta kahjude eest, mis on põhjustatud selle nõude rikkumisest.

VARUOSAD JA OOLDUS

Masinat võivad kasutada, hooldada ja remontida ainult kvalifitseeritud isikud või VIPERi teeninduskeskuse töötajad. Kasutada võib ainult heakskiidetud varuosi ja tarvikuid. Kui soovite kasutada hooldusteenust või tellida varuosi või tarvikuid, võtke ühendust VIPERiga, esitades masina mudeli ja seerianumbri.

UUDATUSED JA T IUSTUSED

VIPER täiustab oma tooteid pidevalt. VIPER jätab endale öiguse teha masinatele muudatusi ja täiustusi ning öiguse ise otsustada, kas muudatustest tulenev kasu on juba müüdud toodete puhul kohaldatav. Köik muudatused või lisatarvikud peavad olema VIPERiga kooskõlastatud ja muudatused peab tegema või lisatarvikud paigaldama samuti VIPER.

KO ALDA ISALA

See põrandapuhastusmasin on mõeldud kasutamiseks kodus ja tööstuskeskkonnas ning see sobib siledate ja kõvade põrandate puhastamiseks (puhastamine ja reovee kogumine). Seda peavad kasutama kvalifitseeritud kastajad ohutus keskkonnas. Seda põrandapuhastusmasinat ei saa kasutada välitingimustes olevate pindade, vaipade ega suhteliselt karedate põrandate puhastamiseks.

IDENTI ITSEERI ISAND ED

Masina mudeli ja seerianumber on märgitud andmesildile (4).

See teave on vajalik masina varuosade tellimisel. Märkige masina identifitseerimisandmed järgmisesse tabelisse.

MASINA mudel....

MASINA seerianumber......

LA TI AKKI INE TRANS ORTI INE

Lahtipakkimisel järgige hoolikalt pakendil olevaid juhiseid. Kättesaamisel kontrollige pakendit ja masinat ning veenduge, et transpordi käigus ei oleks tekkinud kahjustusi. Kui esineb nähtavaid kahjustusi, jätke originaalvorm alles ning paluge vedajal kahjustused kinnitada ja hüvitise saamiseks kirja panna.

ETTEVAATUST

Lahtipakkimise ja mahalaadimise ajal või masina liigutamisel üle astmetega pinna jälgige, et te ei vajutaks veevoolu reguleerivat sisse-/väljalülituslülitiit (A), mis on näidatud parempoolsel joonisel.

1/2 A

Kontrollige, kas masinal on olemas järgmised osad.

1. Tehnilised dokumendid

2. Põrandapuhastusmasina kasutusjuhend

3. Integreeritud akulaadija juhend (kui on paigaldatud)

Akulaadija ühendus (kui integreeritud akulaadijat pole paigaldatud, asub see kirjeldatud välisel akulaadijal).

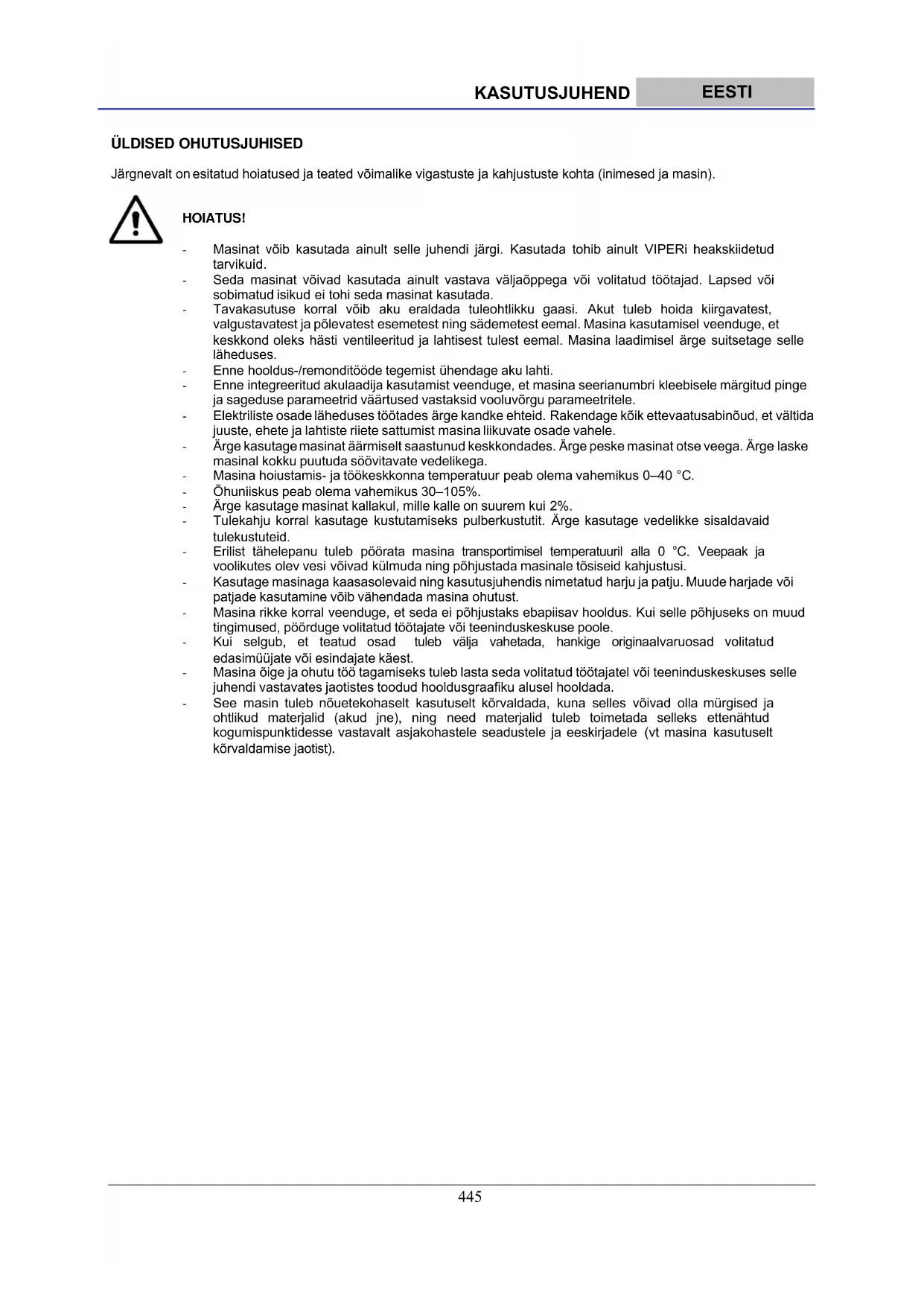

Järgnevalt on esitatud hoiatused ja teated võimalike vigastuste ja kahjustuste kohta (inimesed ja masin).

HOIATUS!

• Masinat võib kasutada ainult selle juhendi järgi. Kasutada tohib ainult VIPERi heakskiidetud tarvikuid.
• Seda masinat võivad kasutada ainult vastava väljaõppega või volitatud töötajad. Lapsed või sobimatud isikud ei tohi seda masinat kasutada.
• Tavakasutuse korral võib aku eraldada tuleohtlikku gaasi. Akut tuleb hoida kiirgavatest, valgustavatest ja põlevatest esemetest ning sädemetest eemal. Masina kasutamisel veenduge, et keskkond oleks hästi ventileeritud ja lahtisest tulest eemal. Masina laadimisel ärge suitsetage selle läheduses.
• Enne hooldus-/remonditööde tegemist ühendage aku lahti.
• Enne integreeritud akulaadija kasutamist veenduge, et masina seerianumbri kleebisele märgitud pinge ja sageduse parameetrid väärtused vastaksid vooluvõrgu parameetritele.
• Elektriliste osade läheduses töötades ärge kandke ehteid. Rakendage köik ettevaatusabinöud, et vältida juuste, ehete ja lahtiste riiete sattumist masina liikuvate osade vahele.
• Ärge kasutage masinat äärmiselt saastunud keskkondades. Ärge peske masinat otse veega. Ärge laske masinal kokku puutuda söövitavate vedelikega.
• Masina hoiustamis- ja töökeskkonna temperatuur peab olema vahemikus 0–40 °C.
• Ōhuniiskus peab olema vahemikus 30–105%.
• Ärge kasutage masinat kallakul, mille kalle on suurem kui 2%.
• Tulekahju korral kasutage kustutamiseks pulberkustutit. Årge kasutage vedelikke sisaldavaid tulekustuteid.
• Erilist tähelepanu tuleb pöörata masina transportimisel temperatuuril alla 0 °C. Veepaak ja voolikutes olev vesi võivad külmuda ning põhjustada masinale tõsiseid kahjustusi.
• Kasutage masinaga kaasasolevaid ning kasutusjuhendis nimetatud harju ja patju. Muude harjade või patjade kasutamine võib vähendada masina ohutust.
• Masina rikke korral veenduge, et seda ei põhjustaks ebapiisav hooldus. Kui selle põhjuseks on muud tingimused, pöörduge volitatud töötajate või teeninduskeskuse poole.
• Kui selgub, et teatud osad tuleb välja vahetada, hankige originaalvaruosad volitatud edasimüujate või esindajate käest.
• Masina öige ja ohutu töö tagamiseks tuleb lasta seda volitatud töötajatel või teeninduskeskuses selle juhendi vastavates jaotistes toodud hooldusgraafiku alusel hooldada.
• See masin tuleb nõuetekohaselt kasutuselt kõrvaldada, kuna selles võivad olla mürgised ja ohtlikud materjalid (akud jne), ning need materjalid tuleb toimetada selleks ettenähtud kogumispunktidesse vastavalt asjakohastele seadustele ja eeskirjadele (vt masina kasutuselt kõrvaldamise jaotist).

TEHNILISED ANDMED

Mudel AS430B AS510B
Masina kõrgus	980 mm
Pesuvahendi paagi maht	40 liitrit
Tagasivoolupaagi maht 40 liitrit
Veoratta läbimõõt	200 mm
Juhtratta läbimõõt	76 mm
Vaakumsüsteemi mootori võimsus	350w
Maksimaalne kalle töötamise ajal	2% (Max)
Helirõhu tase töökohal	70 dB(A) ± 3 dB(A)
Standardakud (2 × 12 V) 24 V, 85 Ah, AGM		(2 × 12 V) 24 V, 105 Ah, AGM
Aukambri mõõtmed (P × L × K) 340 × 330 × 260 mm (max)
Vaakumsüsteemi kontuuri rõhk	1200 mm H2O
Puhastuslaius	430 mm	510 mm
Kaabitsa laius	730 mm	790 mm
Masina maksimumpikkus	1060 mm	1100 mm
Masina laius ilma kaabitsata	480 mm	540 mm
Harja läbimõõt	430 mm	510 mm
Kaal akude ja tühjade paakidega	112 kg	128 kg
Kasutusvalmis masina kogukaal	152 kg	168 kg
Harjamootori võimsus	550 W	560 W
Harja kiirus	150 p/min
Harja/padjahoidja maksimaalne rõhk	30 kg (max)	35 kg (max)
Pakendi mõõtmed (P × L × K)	1200 × 610 × 1170 mm

MASINA KIRJELDUS

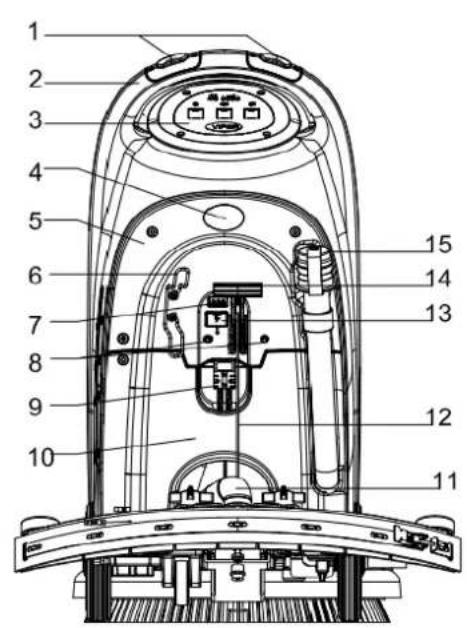

MASINA EHITUS

1. Ohutuslüliti
2. Käepide
3. Juhtpaneel
4. Seerianumbri silt / tehnilised andmed / vastavussertifikaat
5. Juhtsüsteemi kate
6. Kaablihoidik (*)
7. Aku laadimise märgutuli
8. Lähtestuslüliti
9. Akuühendus
10. Akukate
11. Reovee vaakumtoru
12. Kaabitsa tömbetross
13. Akuühenduse kaitsekate
14. Kaabitsa töstmise käepide
15. Äravooluvoolik
16. Kaabitsa fikseeritud nupp
17. Kaabitsa klamber
18. Kaabitsa laba

19. Kaabitsa tugiraam

20. Kaabitsa reguleerimispide

21. Kaabitsa tagumine tugiraam
22. Kaabitsa eesmine tugiraam
23. Topsihoidik
24. Tagasivoolupaagi katte käepide
25. Tagasivoolupaagi kate
26. Paagi korpus
27. Vee sisselaskeava kate
28. Harja korpus
29. Hari/padjahoidja
30. Vaakumsüsteemi mootor
31. Harjamootor
32. 8-tolline ratas
33. Aku
34. Vaakumtoru
35. Akulaadija (*)
36. Ujukfilter
37. Veetaseme toru (tähistab vee kogust pesuvahendi paagis)

(*) ainult integreeritud akulaadijaga (valikuline) masinate puhul

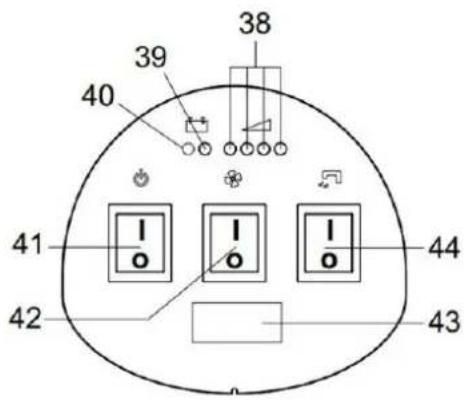

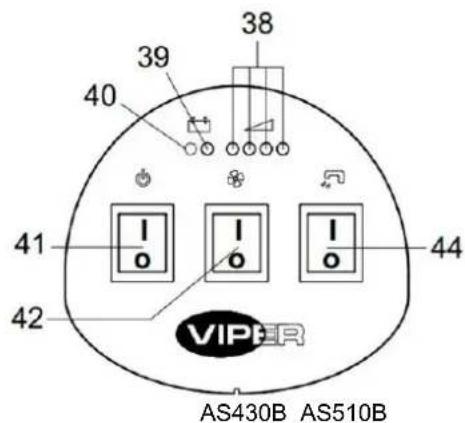

1. Aku laetustaseme märgutuli (roheline, kui on täis)
2. Aku tühjenemise märgutuli (punane)
3. Aku tühjenemise märgutuli (punane)
4. Toitelüliti
5. Vaakumi lüliti
6. Taimer (valikuline, kasutatakse harja tööaja salvestamiseks)
7. Solenoidklapi lüliti veepihustuse juhtimiseks

38 39 40 41 42 VIPER AS430B AS510B

38 39 40 41 42 43 44

Joonis 2

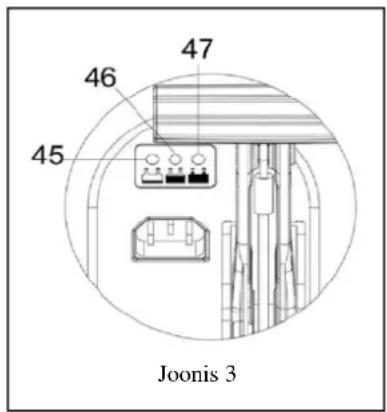

LAADIJA R UTULED

(Valikuline, ainult integreeritud akulaadijaga mudelitel)

1. Kui laadimine algab, vilgub laadija punane märgutuli (45) paar korda ja seejärel jääb püsivalt punaselt põlema, mis viitab laadimise esimesele etapile.
2. Pärast mõnda aega laadimist kustub laadija punane märgutuli (45) ja süttib kollane märgutuli (46), mis viitab laadimise teisele etapile.
3. Pärast ligikaudu 10-tunnist laadimist kustub kollane märgutuli (46) ja süttib roheline märgutuli (47), mis näitab, et aku on täis ja laadimine on lõppenud.

RKUS

1) Kui laadimise ajal kollane märgutuli vilgub, siis ei ühildu aku tüüp laadijaga, aku ei ole korralikult ühendatud või väljundklemmis on tekkinud lühis.
2) Kui punane märgutuli vilgub, siis on tekkinud laadijas lühis. (Lisateavet vaadake laadija juhendi vastavatest jaotistest.)

45 46 47 Joonis 3

KASUTUSTEAVE

OIATUS

Masina teatud osadele on kleebitud möned ohutusmärgid.

Seda juhendit lugedes peab kasutaja siltidel näidatud sümbolitele erilist tähelepanu pöörama. Neid silte ei tohi mingil juhul kinni katta. Kui need on kahjustatud, vahetage need kohe välja.

UUE ASINA AKU AI ALDA INE JA SEADISTA INE

OIATUS

Kui aku on valesti paigaldatud või valesti ühendatud, võivad masina elektrilised osad saada tõsiselt kahjustada. Aku võivad paigaldada ainult kvalifitseeritud töötajad. Seadistage olenevalt akutüübist (märg või geel) juhtplaat ja integreeritud akulaadija (valikuline).

Enne paigaldamist kontrollige, kas aku on kahjustatud. Ühendage akuühendus ja integreeritud akulaadija pistik lahti. Olge aku puudutamisel ettevaatlik.

See masin vajab kahte (2) 12 V akut. Ühendage vastavalt parempoolsele joonisele 4. Selles masinas saab kasutada järgmist tüüpi akusid.

a) Märgakud või geel-/AGM-akud on juba paigaldatud ja neid saab igal ajal kasutada.

1. Kontrollige akut. Ühendage aku akuühenduse (9) kaudu masinaga.
2. Ainult AS430B ja AS510B akude puhul: vajutage toitelülitit (41). Kui süttib roheline tuli, siis on aku kasutamiseks valmis. Kui süttib kollane või punane tuli, siis vajab aku laadimist. (Seotud toiminguid vaadake hoolduse jaotisest).

12V 12V Joonis 4

b) Ilma akudeta

1. Ostke sarnane aku (vt tehniliste parameetrite jaotist). Teavet aku valiku kohta saate kvalifitseeritud akumüüjatelt.
2. Seadistage masin ja integreeritud akulaadija (kui on paigaldatud) vastavalt kasutatavate akude tüübile (märg või geel/AGM). Aku paigaldamise kohta lugege ka järgmist lõiku.

A

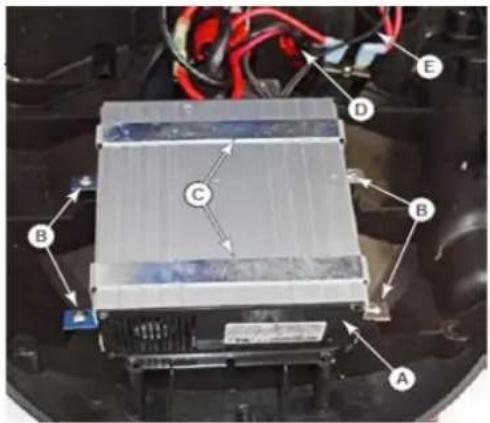

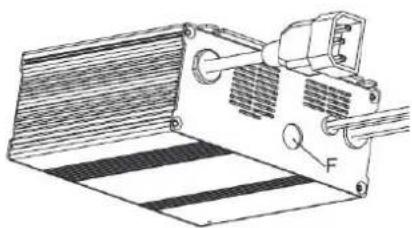

Akulaadija asub tagumise katte all ja on otse akudega ühendatud. Laadijat juhib mikroprotsessor ja see kasutab optimaalse töövõime tagamiseks erinevate akutüüpide puhul erinevaid laadimisköveraid.

1. Eemaldage leheküljel 7 kirjeldatud tagumised katted (juhtsüsteemi kate).
2. Ühendage lahti akudeni viiv kaabliühendus (D).
3. Ühendage lahti kaks juhtpaneelini viivat juhtmeklemmi (E).
4. Eemaldage paigaldusrihmasid (C) katte külge kinnitavad 4 kruvi (B) ja eemaldage laadija (A).

A

S E

Akulaadija tööd juhivad neli kiiplülitit (kaks paari) tagumise katte all. Teist kahte lülitit ei tohi kunagi puudutada, välja arvatud juhul, kui akulaadija on asendatud ja nende asend vajab kontrollimist. Määrake aku pinge (24 V) ja maksimaalne voolutugevus (9 A) ning see peab alati olema väljalülitatud asendis.

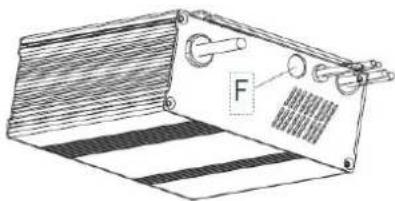

Esimesele kahele lülitile pääseb ligi plastkorgi kaudu ilma laadijat avamata. Need lülitid määravad iga akutüübi puhul kasutatava laadimiskövera tüübi. Kövera tüüp näitab viisi ja väärtust, mille alusel rakendatakse voolutugevust ja pinget akule selle erinevate laadimistsükli faaside ajal.

1. Tagumine kate vajab eemaldamist ainult juhul, kui laadija on uus ja 2. kiiplülitite paar vajab kontrollimist.
2. Eemaldage kiiplülitite ligipääsuava (F) kattev plastkork.
3. Seadistage esimesed 2 kiiplülitit vastavalt alltoodud tabeli andmetele.
4. Paigaldage plastkork tagasi.

A	K	S		S
		D	D	D	D
Märgakud	IUla-ACD	Sees	Väljas	Väljas	Väljas
Exide-Sonnenschein ja Haze geelakud	IUla-GEL	Väljas	Väljas
Fullriveri AGM-akud (vaikimisi)	IU0U-AGM	Väljas	Sees
Discover AGM-akud	IUla-AGM	Sees	Sees

1. Eemaldage kiiplülitite ligipääsuava (F) kattev plastkork.
2. Seadistage esimesed 2 kiiplülitit vastavalt alltoodud tabeli andmetele.
3. Paigaldage plastkork tagasi.

A	K	S		S
		D	D	D	D
Märgakud	IUIa-ACD	Sees	Väljas	Väljas	Väljas
Exide-Sonnenscheini geelakud	IUIa	Väljas	Väljas
Fullriveri AGM-akud (vaikimisi)	IUUa	Väljas	Sees
Discover AGM-akud	IUIa	Sees	Sees

Seadistage olenevalt akutüübist (märg või geel) integreeritud akulaadija juhtplaat. Protseduur on järgmine:

1. Veenduge, et akuühendus oleks lahti ühendatud. Kui masinale on tehases paigaldatud AGM-aku, jätkake kohe sammuga 8, muidu läbige sammud 2, 3 ja 4.
2. Eemaldage äravooluvoolik (15).
3. Kui masinal on integreeritud akulaadija, eemaldage laadimiskaabel kaablihoidikult.
4. Eemaldage juhtsüsteemi kate (5) ja akukatte (10) kruvid. Eemaldage trükkplaadi alusel olevad kruvid. Akutüübi seadistamiseks kasutatav kiiplüliti (B) asub trükkplaadi teisel küljel. (Vt joonist 5)

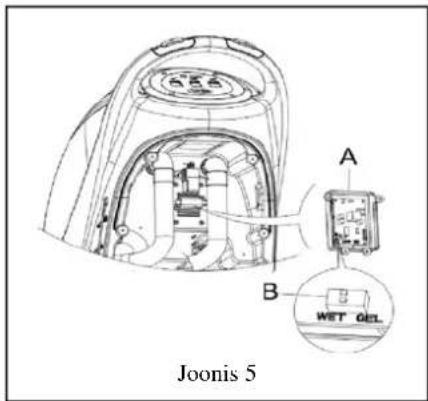

5. Seadke mikrokiplüliti (B) asendisse WET (märg).

Joonis 5 A B WET OEL

Vaikeseadistus: GEL/AGM

DIP1	DIP2	Akutüüp	LED-tule olek (joonis A)
VÄLJAS	VÄLJAS	Märgakud	LED1, LED2 vilguvad kaks korda
SEES	VÄLJAS	Discover AGM-akud	LED3, LED4 vilguvad kaks korda
SEES	SEES	Muud GEL/AGM akud, välja arvatud Discover	LED3 vilgub kaks korda

LED1 LED2 LED3 LED4 VIPER

1. Läbige sammud 3, 4 ja 5 vastupidises järjekorras.

Akude paigaldamine

1. Ühendage akuühendus (9) lahti.
2. Avage tagasivoolupaagi kate (25) ja kontrollige, kas tagasivoolupaak on tühi või mitte. Kui ei ole, tühjendage see äravooluvooliku (15) kaudu.
3. Keerake lahti kaabitsa fikseeritud nupp (16), eemaldage liitmik, mis ühendab reovee vaakumtoru (11) kaabitsaga, ja seejärel eemaldage kaabits.
4. Keerake lahti akukatte (10) kruvid ja eemaldage kate.
5. Keerake lahti kaabitsa tömbetrossi (12) ühendus, mis kinnitab tömbetrossi kaabitsa tugiraami (19) külge, ja riputage kaabitsa tömbetross ülespoole.
6. Riputage äravooluvoolik (15) ja reovee vaakumtoru (11) ülespoole.
7. Olenevalt aku suurusest lükake kinnitusplaat löpuni akukasti.

MÄRKUS

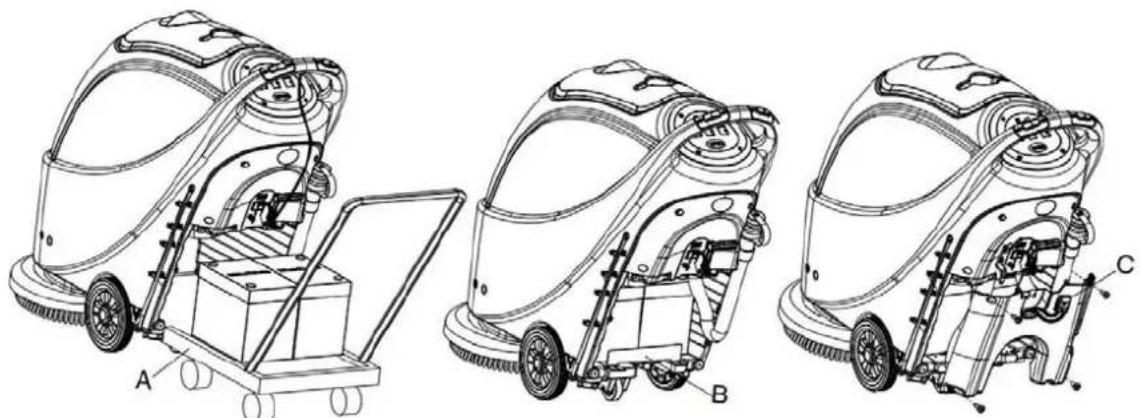

Aku mõõtmed ei tohi ületada väärtusi P × L × K: 330 × 170 × 260 mm. Olenevalt akude mitmesugustest mõõtmetest on fikseeritud akude valikunõuded järgmised.

1. Kui aku pikkus on alla 270 mm, kasutage kahte kinnitusplaadi osa (B, joonis 6) ja asetage need kõrvuti veepaagi aku sisse.
2. Kui aku pikkus on vahemikus 310–270 mm, kasutage ühte kinnitusplaadi osa (B, joonis 6) ja asetage see veepaagi aku sisse.
3. Kui aku pikkus on vahemikus 310–330 mm, ei ole aku fikseerimiseks kinnitusplaati vaja.

A B

Joonis 6

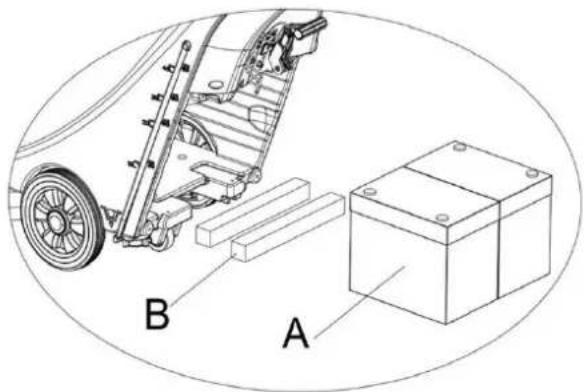

1. Paigaldage aku spetsiaalsete aku paigaldustööriistade abil (A, joonis 7). Pärast aku paigaldamist eemaldage aku paigaldustööriistad ja paigaldage aku kinnitusklamber (B, joonis 7).

1. Pange akuühendus (C, joonis 7) läbi akukasti katte ülaosas oleva augu, pange äravooluvoolik läbi akukasti katte parempoolse augu, kinnitage akukasti kate nelja kruviga ning paigaldage seejärel järgemööda kaabitsa tömbetross, äravooluvoolik ja kaabits.

Akude laadimine

1. Aku laadimiseks vaadake hoolduse jaotises toodud juhiseid.

ENNE ASINA K IVITA IST

ARJA ADJA OIDJA AI ALDA INE JA EE ALDA INE

RKUS

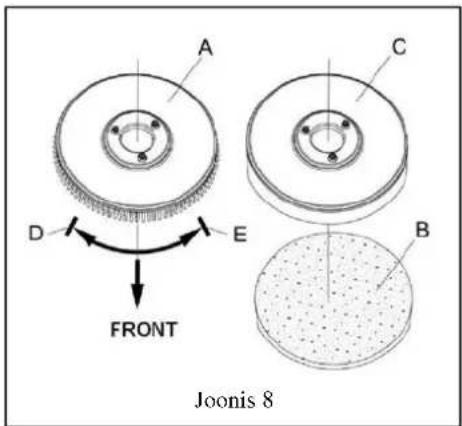

Olenevalt puhastatava põranda tüübist võib masinale paigaldada harja (joonis 8, A) või padjahoidja (joonis 8, B ja C).

ETTEVAATUST

Harja/padjahoidja käsitsi paigaldamisel või eemaldamisel kontrollige kõigepealt, kas kõik lülitid on väljalulitatud asendis, ja tõstke kaabits põrandalt üles. Alles siis saab harja või padjahoidjat käsitseda. Kandke kaitsekindaid, et vältida käte vigastamist.

1. Ainult AS430B ja AS510B akude puhul: veenduge, et toitelüliiti (41) oleks väljalülitatud (O) asendis.

2. Vajutage käepide (2) paagi korpuse (26) töstmiseks alla.

3. Asetage hari (A) või padjahoidja (B, C) korpuse alla.

4. Laske paagi korpus (26) käepideme (2) abil alla, kuni see harja või padjahoidiku külge kinnitub.

5. Harja/padjahoidiku automaatseks paigaldamiseks keerake toitelüliti (41) asendisse I ning vajutage ja hoidke all ohutuslülitit (1). Lükake masinat ettevaatlikult ettepoole, et paagi korpuse allosas olev rihmaratas joonduks harja või padjahoidikuga, mille saab seejärel paigaldada. Seejärel vabastage ohutuslüliti. Vajaduse korral korrake seda toimingut, kuni hari/padjahoidik on paigaldatud.

6. Kui ülaltoodud samm 5 osutub keerukaks, paigaldage hari/padjahoidja käsitsi noole (D) suunas pöörates (vt joonist 8).

7. Harja/padjahoidja automaatseks eemaldamiseks keerake toitelüliti (41) asendisse O. Hoidke käega käepidemest ja suruge masinat allapoole, kuni juhtratas puudutab põrandat ja hari/padjahoidja on maast lahti. Keerake toitelüliti (41) asendisse I ja vajutage ohutuslülitit, et lasta harjal või padjahoidjal pöörelda, kuni hari/padjahoidja liigub alla vastu põrandat.

8. Kui ülaltoodud samm 7 osutub keerukaks, pöörake eemaldamiseks harja või padjahoidjat käsitsi tavapärasele pöörlemissuunale vastassuunas (vt joonist 8).

A C D E FRONT B Joonis 8

KAA ITSA TASAKAALU RE ULEERI INE

1. Paigaldage kaabits ja keerake see käepideme abil kövasti kinni. Seejärel ühendage reovee vaakumtoru kaabitsaga.

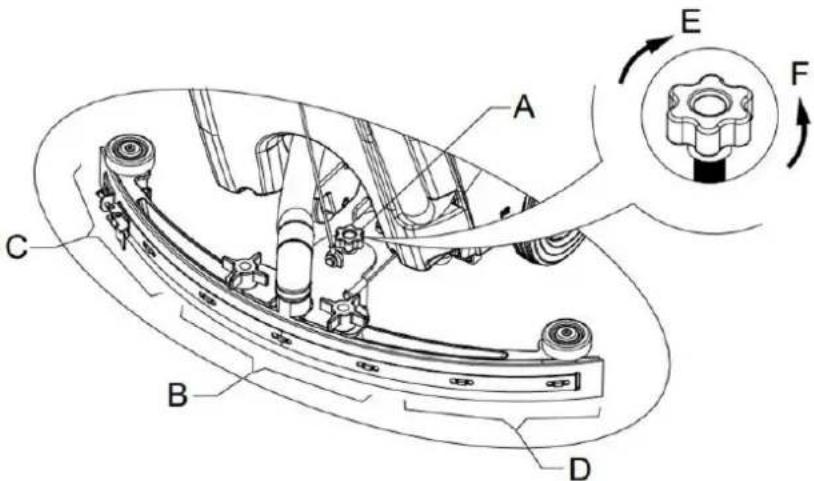

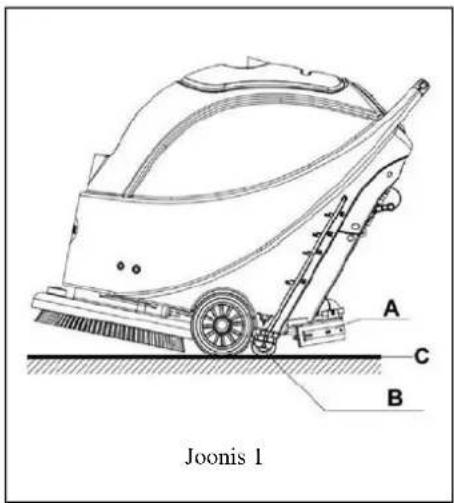

2. Reguleerige kaabitsat selle reguleerimiskäepideme (A) abil (vt joonist 9).

1) Kui tagumise kaabitsa laba keskosa B puudutab põrandat või allasuunatud surve on suhteliselt nõrk, reguleerige käepidet vastupäeva, kuni tagumine kaabitsa laba on kogu pikkuses korralikult vastu põrandat. Eesmine kaabitsa laba peaks örnalt põrandat puudutama.

2) Kui tagumise kaabitsa laba otsad C ja D puudutavad põrandat või allasuunatud surve on suhteliselt nõrk, reguleerige käepidet päripäeva, kuni tagumine kaabitsa laba on kogu pikkuses korralikult vastu põrandat. Eesmine kaabitsa laba peaks örnalt põrandat puudutama.

Kasutada võib ainult vähevahutavaid mittesüttivaid pesuvahendeid. Need pesuvahendid peavad olema põrandapuhastusmasina jaoks sobivad.

1. Avage vee sisselaskeava kate (27) ja lisage pesuvahendi paaki vett. Ärge täitke paaki üle. Piisab vee sisselaskeava filtrihoidiku ääreni täitmisest. Pesuvahendi lahuste valmistamisel järgige kemikaali tootja esitatud lahjendusmäärasid ja vee temperatuur ei tohi olla üle 40 °C.

VEE VOOLU UL A RE ULEERI INE

OIATUS

Kuulklapi käepideme (A, joonis 10) reguleerimisel peab toitelüliti (41) olema asendis O.

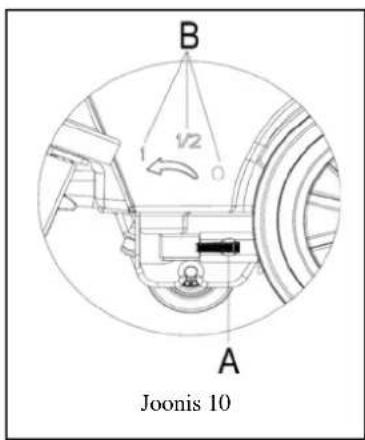

1. Vee vooluhulka saab reguleerida kuulklapi käepidemega (A, joonis 10) vastavalt pöranda puhastamiseks vajalikule veekogusele.

B ½ A Joonis 10

ASINA K IVITA INE JA EATA INE

1. Tehke eespool kirjeldatud ettevalmistustoimingud.
2. Vajutage toitelüliti (41) asendisse I.
3. Langetage kaabitsa käepideme (41) abil kaabits.
4. Vajutage vaakumpumba lüliti (42) asendisse I.
5. Vajutage vee vooluhulga juhtlüliti (44) asendisse I. (Kasutage samaaegselt solenoidklapi juhtimiseks ohutuslülitit (1).)
6. Hoidke ohutuslülitiit (1) all ja lükake masinat selle liigutamiseks. Hari (29) hakkab pöörlema ja masin alustab puhastamist.

TEAVE

Masina lükkamine: üks masina omadusi on kahe ohutuslüliti olemasolu käepideme mölemal küljel. Mölema ohutuslülitiga saab eraldi harja tööd juhtida. Kasutamisel hölbustab see masina töö juhtimist.

Kogemuste põhjal võib öelda, et paremal joonisel 11 kujutatud masina liigutamisviis on sobivam, kasutajate kätele mugavam ja vähendab tööväsimust. Seega soovitatakse kasutajatel masinat sel viisil liigutada.

1. Kui olete masina kasutamise löpetanud, eemaldage esmalt hari/padjahoidja (vt harja/padjahoidja paigaldamise ja eemaldamise jaotises kirjeldatud samme).
2. Harja/padjahoidja ja solenoidklapi väljalülitamiseks vabastage ohutuslüliti (1).
3. Vajutage vaakumpumba lüliti (42) asendisse O ja vaakumpump löpetab 5 sekundi pärast töötamise.
4. Vajutage vee vooluhulga lüliti (44) asendisse O, et solenoidklapi töö täielikult välja lülitada.
5. Vajutage toitelüliti (41) asendisse O.
6. Töstke kaabitsa tõstmise käepideme (14) abil kaabits üles.
7. Võtke käepidemest (2) kinni ja kallutage masinat ettevaatlikult tahapoole, kuni juhtratas (B) puudutab põrandat (vt joonist 12).

Joonis 1 A C B B

ASINA KASUTA INE U ASTA INE JA KUIVATA INE

1. Käivitage masin vastavalt ülaltoodud kirjeldusele.
2. Hoidke ohutuslülitit (1) all (joonisel 11 näidatud viisil), lükake masinat selle liigutamiseks ja alustage puhastamist.
3. Vajaduse korral lülitage masin välja ja reguleerige kaabitsa reguleerimiskäepidet. (Vaadake kaabitsa tasakaalu reguleerimise juhiseid.)
4. Vajaduse korral lülitage masin välja ja reguleerige kuulklapi käepideme abil vee vooluhulka. (Vaadake vee vooluhulga reguleerimise juhiseid.)

ETTEVAATUST

Masina ilma liikumata ühes kohas seismisel põranda kahjustamise vältimiseks lülitage toitelüliti (41) välja.

A

1. Alles siis, kui roheline märgutuli (38) põleb püsivalt, on aku on masina tavapäraseks kasutamiseks piisavalt laetud.

RKUS

Kui köik neli rohelist tuld (38) süttivad, näitab see, et aku on täis laetud. Kui ainult viimane roheline tuli (38) põleb ja hakkab vilkuma, soovitame akut laadida, sest masin seiskub mõne minuti pärast automaatselt. Kui viimane roheline tuli (38) kustub ja punane tuli (39 ja 40) hakkab vilkuma, seiskub masin mõne sekundi pärast automaatselt. Vaadake hoolduse jaotises esitatud juhiseid.

ETTEVAATUST

Ärge kasutage masinat, kui aku laetustase on ebapiisav, et vältida aku kahjustamist ja aku tööea lühendamist.

AA IT JENDA INE

Kui tagasivoolupaak on täis, blokeerib automaatse väljalülitusseadme ujuk (36) vaakumpumbaga ühendatud sisselaskeava. Vaakumpumba müra järsust suurenemisest vöib järeldada, et vaakumpump on juba ülekoormatud ja reovesi tuleb viivitamatult välja lasta.

ETTEVAATUST

Kui vaakumpump lülitub ootamatult välja (nt kui masinat liigutatakse järsult, mille tagajärjel rakendub ujuk) ja tööd on vaja jätkata, toimige järgmiselt. Vajutage toitelülitit (41 ja 42), et toide ja vaakumpump välja lülitada, ning avage tagasivoolupaagi kate (25), et kontrollida, kas ujukfiltris olev ujuk on tagasi veepinnal. Seejärel sulgege tagasivoolupaagi kate (25) ja vajutage toitelülitit (41 ja 42), et toide ja vaakumpump uuesti sisse lülitada.

Kui tagasivoolupaak on reovett täis, toimige selle tühjendamiseks järgmiselt.

T

1. Lülitage masin välja.
2. Töstke kaabitsa käepideme (14) abil kaabits üles.
3. Toimetage masin selleks ettenähtud tühjenduskohta.

4. Võtke käepidemest (2) kinni ja kallutage masinat ettevaatlikult tahapoole, kuni juhtratas puudutab põrandat. (Masina dokkimiseks vaadake masina peatamise jaotises esitatud juhiseid.)

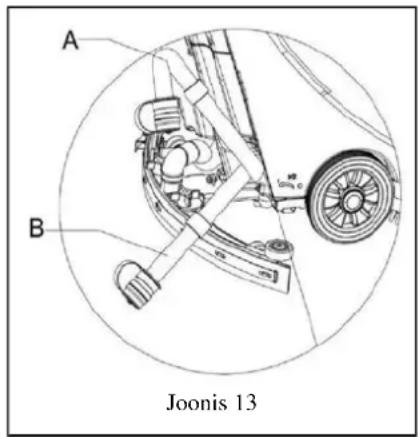

5. Eemaldage äravooluvoolik kinnitusklambri küljest, painutage äravooluvooliku ülemist otsa (A, joonis 13) ja avage seejärel äravooluvooliku kate. Seadke äravooluvoolik madalale või toetage maapinnale, et vesi välja lasta. Teise võimalusena seadke äravooluvoolik kohe madalale või toetage maapinnale, et vee väljalaskeava oleks suunatud allapoole (B, joonis 13), ja keerake seejärel vee väljalaskeava kate lahti, et paagis olev reovesi välja lasta. Pärast tühjendamise lõpetamist puhastage tagasivoolupaak seest puhta veega.

A B Joonis 13

ETTEVAATUST

Reovee väljalaskmiseks tuleb reovee vaakumtoru kokku voltida või alumisse asendisse seada (A või B, joonis 13). Seejärel avage reovee vaakumtoru kate, et reovesi välja lasta. Ärge suunake jäätmete eemaldamiseks kasutatava vaakumtoru otsa ülespoole ega üritage vett vertikaalselt eemaldada. Sedasi väldite reovee pritsimist kasutaja peale.

1. Läbige sammud 1 kuni 4.

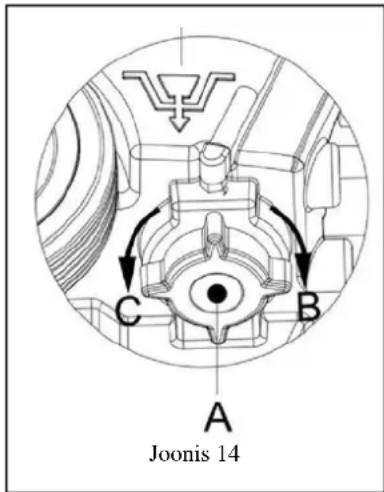

2. Nagu joonisel 14 näidatud, keerake pesuvahendi paagi korki (A) vastupäeva suunas C ja tühjendage pesuvahendi paak täielikult. Puhastage pesuvahendi paak seest puhta veega. Kui töö on löpetatud, keerake pesuvahendi paagi korki (A) pääripäeva suunas B.

RAST ASINA KASUTA IST

Kui töö on lõpetatud ja enne masina juurest lahkumist, toimige järgmiselt.

1. Järgige harja/padjahoidja paigaldamise ja eemaldamise jaotises kirjeldatud juhiseid ning eemaldage hari/padjahoidja.
2. Järgides vastavates jaotistes kirjeldatud toiminguid, tühjendage pesuvahendi paak ja tagasivoolupaak täielikult veest.
3. Tehke igapäevased hooldustööd (vt hoolduse jaotist).
4. Hoiustage masinat ning harja/padjahoidjat ja kaabitsat puhtas kuivas kohas. Kaabits tuleb üles tõsta või eemaldada.

KUI ASINAT EI KASUTATA

Kui masinat rohkem kui 30 päeva jooksul ei kasutata, toimige järgmiselt.

1. Tehke pärast masina kasutamise lõpetamist ettenähtud toimingud.
2. Ühendage aku ja masina ühendus (9) lahti.
3. Aku kahjustamise vältimiseks, kui masinat ei kasutata kauem kui kolm kuud, laadige akut iga kolme kuu järel.

ES AKORDNE KASUTA INE

Joonis 14 A B C

Pärast esimest üheksat töötundi kontrollige köiki osi ja veenduge, et töö käigus ei oleks midagi lahti tulnud ega kahjustada saaanud, ja kontrollige, kas on näha kahjustusi või esineb lekkeid.

OOLDUS JA KORRAS OID

Masina pika tööea ja maksimaalse kasutusohutuse tagab öigeaegne hoolduse ja korrashoid.

Järgmises graafikus on esitatud masina üldine hooldusplaan. Hooldustööde ajavahemikud olenevad suurel määral masina töötingimustest. Need ajavahemikud peavad kindlaks määrama hoolduse eest vastutavad töötajad.

OIATUS

Neid toiminguid võib teha alles pärast masina toite väljalülitamist ning masina ja aku vahelise ühenduse katkestamist. Enne hooldustööde alustamist lugege hoolikalt asjakohaseid ohutusalaseid jaotisi.

Kõiki graafikus olevaid hooldustöid või kõiki täiendavaid hooldustöid peavad tegema kvalifitseeritud töötajad või volitatud teeninduskeskus.

Selles kasutusjuhendis on kirjeldatud üksnes lihtsamaid ja tavapäraseid hooldustöid.

Teavet kõigi muude hooldustööde kohta, mida see planeeritud hooldustööde graafik ei hõlma, leiate teeninduskeskuse hooldusjuhendist.

PLANEERITUD HOOLDUSTÖÖDE GRAAFIK

Protseduur	Iga päev, pärast masina kasutamist	Iga nädal	Iga kuue kuu järel	Kord aastas
Laadige akut
Puhastage kaabits
Puhastage hari/padjahoidja
Puhastage veepaak ja ujukfilter, kontrollige veepaagi tihendeid
Kontrollige ja vahetage kaabitsa laba
Puhastage pesuvahendi filter
Puhastage vaakumpumba filter
Kontrollige märgaku vedelikutaset
Kontrollige mutrite ja poltide kinnitust			(1)
Kontrollige harja/padjahoidja mootori süsinikharja või asendage see				(2)
Kontrollige vaakumpumba süsinikharja või asendage see				(2)

(1) Seda tul eb teha pärast masina esimest üheksat töötundi.
(2) Neid hooldustöid peab tegema volitatud VIPERi teeninduskeskus.

AKU LAADIMINE

MÄRKUS

Akut tuleb laadida, kui põleb kollane või punane märgutuli või iga kord pärast töö lõpetamist.

ETTEVAATUST!

Aku tööea pikendamiseks hoidke akut täielikult laetuna.

ETTEVAATUST!

Kui aku laetustase langeb liiga madalale, tuleb akut esimesel võimalusel laadida. Kontrollige akulaadijat vähemalt kord nädalas.

ETTEVAATUST!

Kui masinal ei ole integreeritud akulaadijat, valige aku laadimiseks sobiv väline akulaadija.

HOIATUS!

Aku laadimisel tuleb olla ettevaatlik, sest laadimise ajal võib hapet lekkida. Akuhape on söövitav. Juhusliku nahale või silma sattumise korral loputage rohke veega ja pöörduge arsti poole.

1. Avage t agasivoolupaagi kate (25) ja kontrollige, kas tagasivoolupaak on tühi või mitte. Kui ei ole tühi, tühjendage see äravooluvooliku (15) kaudu.
2. Toimetage masin ettenähtud laadimisalale.
3. Vajutage toitelüliti (41) asendisse O, et masin välja lülitada.
4. Ainult veega märgakude puhul.

- Kontrollige akus elektrolüüdi taset. Vajaduse korral lisage elektrolüüti kaane kaudu.

• Hoidke köik kaaned lahti.

• Vajaduse korral puhastage aku pealmine pind.

• Valige kasutatavast akutüübist olenevalt aku laadimiseks üks järgmistest toimingutest.

Aku laadimine välise akulaadijaga

1. Kontrollige vastavast juhendist, kas väline akulaadija on sobiv. Väljundpinge peab olema 24 V (alalisvool).
2. Ühendage akuühendus välise akulaadijaga ja ühendage väline akulaadija vooluvõrguga.
3. Kui laadimine on löppenud, ühendage akuühendus masinaga.

Aku laadimine integreeritud akulaadijaga (valikuline)

1. Eemaldage aku laadimispesa otsast kummist kate.

2. Ühendage aku laadimispesa laadimiskaabli abil vooluvõrguga. Kontrollige, kas integreeritud akulaadija sisendpinge on 220–240 V ja väljundpinge 24 V ning kas sagedus vastab nõuetele. Akulaadija ühendamisel vooluvõrguga lülitatakse kõik muud funktsioonid automaatselt välja. Kui integreeritud akulaadijal põleb punane märgutuli, näitab see, et akulaadija laeb akut.

3. Kui süttib roheline tuli (47), näitab see, et aku on kasutamiseks valmis.
4. Kui laadimine on löppenud, ühendage laadimiskaabel aku laadimispesast ja vooluvörgust lahti ning paigaldage aku laadimispesale kummist kate tagasi.
5. Eemaldage akulaadija kaabel toiteallikast ja kerige kaabel kaablihoidikule (6).

MÄRKUS

Kui vajate integreeritud akulaadija (35) kohta lisateavet, vaadake vastavat juhendit.

Veevaakumi optimaalse toime säilitamiseks tuleb kaabits puhtana hoida ja kaabitsa laba peab olema heas seisukorras.

ETTEVAATUST!

Kaabitsa puhastamisel on soovitatav kanda kaitsekindaid, kuna kaabitsa küljes võib olla teravaid osakesi.

1. Liigutage m asin tasasele ja siledale pinnale.
2. Vajutage toitelüliti (41) asendisse O, et masin välja lülitada.
3. Keerake lahti kaabitsa fikseeritud käepide (16), eemaldage kaabitsa reovee vaakumtoru liitmik ja eemaldage kaabits.
4. Tõstke kaabitsa tõstmise käepideme (14) abil kaabitsa tugiraam üles.
5. Puhastage kaabits (joonis 15). Puhastage vaakumtoru soon (A, joonis 15) ning eemaldage mustus ja puru. Kontrollige, kas eesmine (C) ja tagumine kaabitsa laba (D) on terve ning kas servad on katki või pragunenud. Vajaduse korral asendage need (vaadake järgmises jaotises esitatud juhiseid).
6. Paigaldage kaabits ülaltoodule vastupidises järjekorras.

KAABITSA LABADE KONTROLLIMINE JA VAHETAMINE

1. Kaabitsa puhastamiseks järgige eelmises jaotises kirjeldatud toiminguid (joonis 15).

2. Kontrollige eesmise kaabitsa laba serva (E, joonis 15) ja tagumise kaabitsa laba (D) serva (F). Need peavad olema kogu pikkuses samal körgusel. Kui ei ole, reguleerige nende körgust järgmiselt.

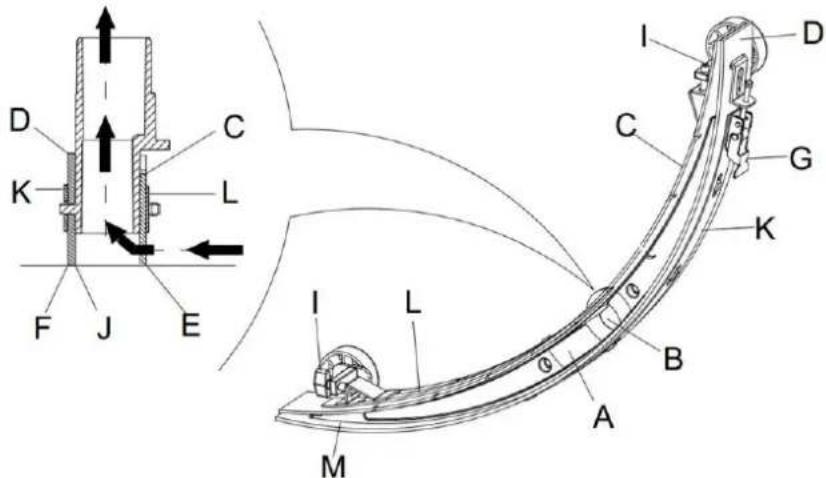

3. Vabastage klamber (G) ja eraldage tagumine kaabitsa laba (D) kinnitusest (M), et saaks kaabitsa asendit reguleerida. Pärast reguleerimist lukustage klamber.

4. Keerake lahti käepidemel (I) olev kruvi, et reguleerida eesmise kaabitsa laba (C), ja pärast reguleerimist keerake kruvi uuesti kinni.

5. Kontrollige, kas eesmine (C) ja tagumine kaabitsa laba (D) on terve ning kas servad on katki või pragunenud. Vajaduse korral asendage need järgmiselt. Kontrollige, kas tagumise kaabitsa laba esiserv (J) on kulunud. Kui see on kulunud, saab selle paigaldada tagurpidi (ülaserv peab olema terve). Kui ülaserv on samuti kulunud, asendage see järgmiselt.

6. Vabastage klamber (G), et survetera kinnituse (M) küljest eralduks, eemaldage klambriliist (K) ja seejärel asendage tagumine kaabitsa laba (D) või pöörake see tagurpidi. Paigaldage tagumine kaabitsa laba eemaldamisele vastupidises järjekorras.

7. Keerake lahti käepideme kruvi (I) ja eemaldage eesmine klambriliist (L) ning seejärel asendage eesmine kaabitsa laba (C).

Paigaldage eesmine kaabitsa laba eemaldamisele vastupidises järjekorras.

Pärast kaabitsa laba asendamist (või tagurpidi paigaldamist) reguleerige eesmise ja tagumise kaabitsa laba kõrgust ülalkirjeldatud viisil.

1. Ühendage vaakumtoru (11) kaabitsaga.
2. Paigaldage kaabits ja kasutage selle pingutamiseks nuppu (16) ning seejärel ühendage vaakumtoru kaabitsaga.
3. Vajaduse korral reguleerige kaabitsat reguleerimispideme (20) abil (vt kaabitsa tasakaalu reguleerimise toiminguid).

Harja/padjahoidja puhastamisel on soovitatav kanda kaitsekindaid, kuna harja/padjahoidja küljes võib olla teravaid osakesi.

1. Eemaldage hari/padjahoidja eelmistes jaotistes kirjeldatud viisil.
2. Puhastage harja/padjahoidjat vee ja pesuvahendiga.
3. Kontrollige harja harjaste terviklikkust ja kulumist ning vajaduse korral asendage hari.
4. Kontrollige padjahoidja kulumist ja vajaduse korral asendage padjahoidja.

VEEPAAGI JA UJUKFILTRI VÖRGU PUHASTAMINE

1. Toimetage masin selleks ettenähtud tühjenduskohta.
2. Vajutage toitelüliti (41) asendisse O, et masin välja lülitada.

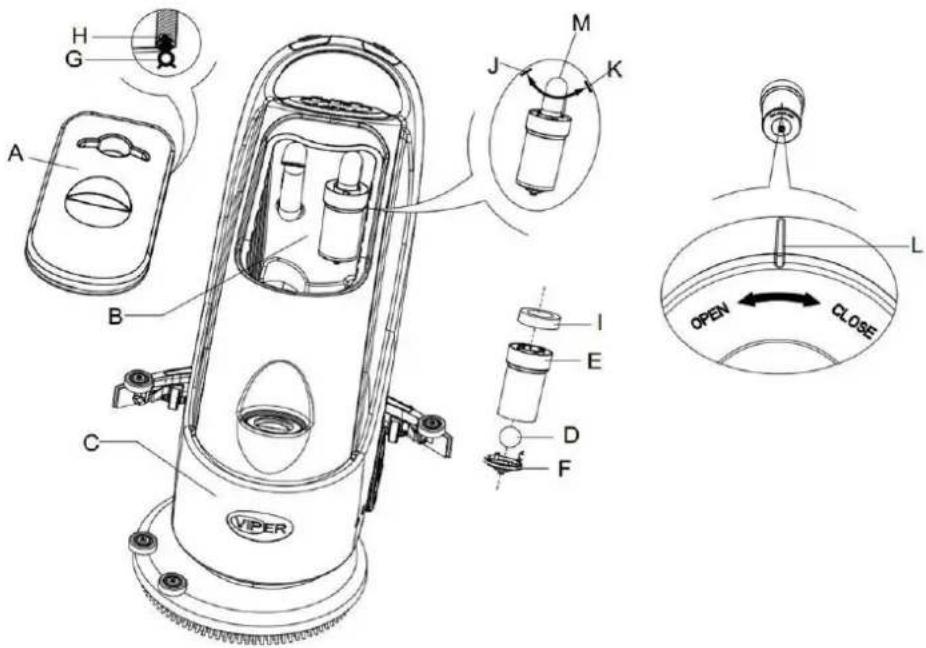

3. Avage tagasivoolupaagi kaas (A, joonis 16) ja eemaldage ujukfilter (36) tagasivoolupaagist.
4. Puhastage tagasivoolupaagi kate (A), paak (B ja C) ning ujukfiltri tugiraam (E) puhta veega. Tühjendage veepaak äravooluvooliku (15) kaudu täielikult veest.
5. Vajaduse korral järgige ujukfiltri alumisel kattel (F) olevaid tähiseid OPEN (AVA) ja CLOSE (SULGE) (joonis 16) ning seejärel puhastage ujuk (D), filtri tugiraam (E) ja filtri käsn (I). Pärast puhastamist paigaldage ujuk filtri tugiraami (E) sisse ja joondage ujukfiltri alumisel kattel (F) olev soon (L) ujukfiltri tugiraamil (E) oleva soonega (L). Keerake ujukfiltri alumine kate (F) tugevalt kinni ja kinnitage filtri käsn (I) ujukfiltri tugiraamile (E) ning seejärel vaakumtorule (M).
6. Kontrollige veepaagi katte röngastihendi (G) seisukorda.

MÄRKUS

Veepaagi rōngastihend (G) tekitab veepaagis vaakumi. See peab olema pōrandalt reovee tōhusalt eemaldamiseks hermeetiliselt suletud.

Vajaduse korral võib veepaagi rõngastihendi (G) soonest (H) välja võtta ja asendada. Kui paigaldate veepaagile uut rõngastihendit (vt allpool joonist 16), paigaldage liitmik tagumise osa keskele.

1. Kontrollige, kas röngastihendi (G) kontaktpind on terve ja kas see tagab hermeetilise ühenduse.
2. Sulgege tagasivoolupaagi kate (A).

1. Tühjendage pesuvahendi paak veest vastavates jaotistes kirjeldatud viisil.
2. Liigutage masin tasasele ja siledale pinnale.
3. Vajutage toitelüliti (41) asendisse O, et masin välja lülitada.
4. Sulgege tühjendamise kuulklapp (A, joonis 17) (asub masina allosas rataste taga). Asendis B on kuulklapp avatud ja asendis C suletud.

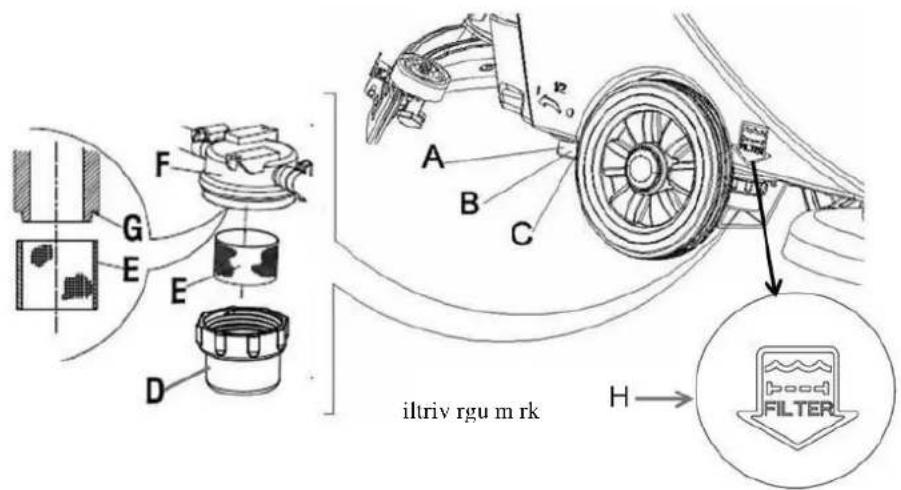

5. Eemaldage läbipaistev kate (D), seejärel eemaldage filter (E) ja paigaldage see pärast puhastamist filtrikorpuse (F) külge.

RKUS

Filter (E) tuleb täpselt eenduvale osale (G) paigaldada.

1. Avage tühjendamise kuulklapp (A).

F G E E D A B C iltriv rgu m rk H FILTER

Joonis 17

AS430B JA AS510B ELEKTRISKEEM

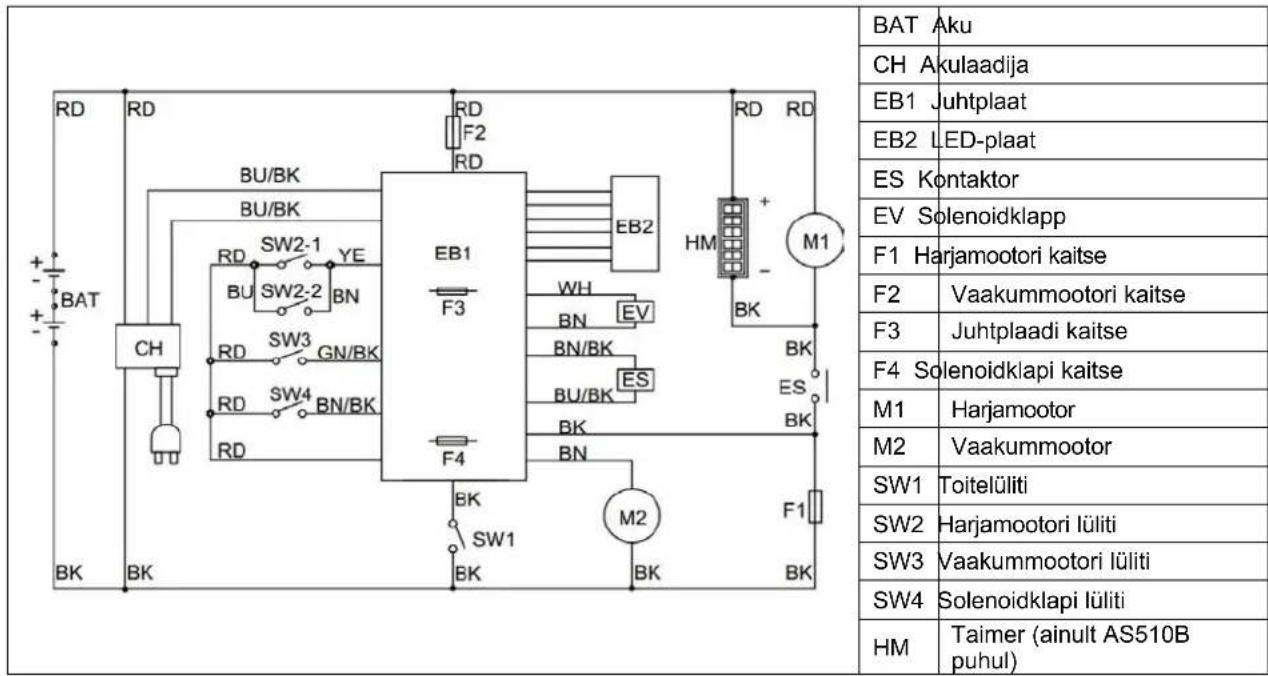

BAT Aku CH Akulaadija EB1 Juhtplaat EB2 LED-plaat ES Kontaktor EV Solenoidklapp F1 Harjamootori kaitse F2 Vaakummootori kaitse F3 Juhtplaadi kaitse F4 Solenoidklapi kaitse M1 Harjamootor M2 Vaakummootor SW1 Toitelüliiti SW2 Harjamootori lüliiti SW3 Vaakummootori lüliiti SW4 Solenoidklapi lüliiti HM Taimer (ainult AS510B puhul)

VÄRVIKOODID
RD: punane	BN: pruun	BU/BK: sinine/must
BU: sinine	YE: kollane	GN/BK: roheline/must
BK: must	WH: valge	BN/BK: pruun/must

VEAOTSING

Viga	Võimalikud põhjused	Lahendused
Masin ei tööta: märgutuli ei põle	Akuühendus (9) pole ühendatud.	Ühendage akuühendus
	Aku on juba tühi Laadige akut
Märgutuli (39 ja 40) vilgub	Harjamootori ülekoormus	Asendage pehme harjaga, et kohandada puhastatava põrandaga
	Muud asjad takistavad harja põörlemist Puhastage hari
Hari ei tööta	Harja kaitse on rakendunud	Lähtestage
	Rihm libiseb	Kontrollige rihma, reguleerige pingutusrulli
Vaakummootor ei tööta	Vaakummootori kaitse on rakendunud	Lähtestage
Vaakum on ebapiisav	Reoveepaak on täis Tühjendage veepaak
	Reovee vaakumtoru ja kaabits pole korralikult ühendatud	Ühendage reovee vaakumtoru ja kaabits
	Ujukfilter või sisselaskeava on blokeeritud	Puhastage ujukfilter, kontrollige ujuki kuuli
	Kaabits on maardunud voi kaabitsa laba on kulunud ja kahjustatud	Puhastage ja kontrollige kaabitsat
	Tagasivoolupaagi kate ei ole korralikult kinnitatud või veepaagi tihend on kahjustatud	Paigaldage kate korralikult või vahetage veepaagi tihend
Harja puhta vee varustus ebapiisav	Filter on saastunud	Puhastage filter
Kaabits jätab jälgi	Kaabitsa laba all on praht, nt osakesed Eemaldage	osakesed
	Kaabitsa laba on juba kulunud, pragunenud, habras	Asendage kaabitsa laba
	Kaabitsa tasakaal on reguleerimata	Reguleerige tasakaalu

MÄRKUS

Kui masinale on paigaldatud valikuline integreeritud akulaadija ja see on defektne, siis ei saa masinat kasutada.

Kui integreeritud akulaadija on defektne, võtke ühendust volitatud hoolduskeskusega.

Lisateavet leiate hooldusjuhendist (saadaval köigis VIPERi hoolduskeskustes).

MASINA KASUTUSELT KÖRVALDAMINE

Kasutage masina hävitamiseks kvalifitseeritud purustusmasinat.

Enne masina hävitamist eemaldage ja eraldage järgmised materjalid, mida tuleb asjakohaste seaduste ja eeskirjade kohaselt nõuetekohaselt töödelda.

• Aku
• Hari/padjahoidja
• Plastvoolikud ja -osad
• Elektrilised ja elektroonilised komponendid (*)

(*): Võtke ühendust lähima VIPERi keskusega (eelkõige elektriliste ja elektrooniliste komponentide kasutuselt kõrvaldamisel).

SATURS

IEVADS....463

ROKASGRĀMATAS SATURS....463

MËRKIS 463

REZERVES DALAS UN APKOPE....463

IZMAINAS UN UZLABOJUMI....463

IZMANTOŠANAS JOMA....463

IDENTIFIKĀCIJAS DATI 463

IZPAKOŠANA/TRANSPORTEŠANA....463

VISPĀRĪGAS DROŠĪBAS VADLĪNIJAS 464

TEHNISKIE DATI....465

MAŠINAS APRAKSTS 465

MAŠINAS KONSTRUKCIJA 465

VADĪBAS PANELIS 466

LÄDËTÄJA INDIKÄCIJAS GAISMAS EKSPLUATÄCIJAS LOGS 467

LIETOŠANAS INSTRUKCIJA 467

JAUNĀS MAŠĪNAS AKUMULATORA UZSTĀDĪŠANA UN IE(STATĪŠANA. 467

AKUMULATORA UZSTĀDĪŠANA UN AKUMULATORA TIPA IESTATĪŠANA (WET VAI GEL/AGM)......468

PIRMS IEKÄRTAS IEDARBINÄŠANAS. 470

BIRSTES /PALIKTNA TURETAJA UZSTADISANA UN IZKRAUŠANA....470

SKRĀPJA LĪDZSVARA REGULĒŠANA 471

ÜDENS PLÜSMAS TILPUMA REGULÉŠANA....471

MAŠINAS IEDARBONĀŠANA UN APTURĒŠANA 472

MAŠINAS LIETOŠANA (TIRIŠANA UN ZAVEŠANA) 472

TVERTNES IZTUKŠOŠANA....473

PĒC MAŠĪNAS LIETOŠANAS....474

DİKSTÄVES PERIODI....474

PIRMO REIZI LIETOJOT....474

APKOPE UN KOPŠANA 474

PLĀNOTĀS APKOPES TABULA....475

AKUMULATORA UZLĀDE....475

SKRĀPJA TĪRĪŠANA.... 476

SKRĀPJA ASMENS PĀRBAUDE UN NOMAINA. 476

SUKAS/PULĒŠANAS PALIKNA TĪRĪŠANA 477

ÜDENS TVERTNES UN PLUDINA FILTRA TIKLA TIRISANA 477

ŠKĪDUMA FILTRA TĪRĪŠANA 478

AS430B UN AS510B SHÉMAS SKAITLIS ....479

TRAUCĒJUMMEKLĒŠANA 480

MAŠINAS UTILIZACIJA 480

IEVADS

PIEZIME
