Produkto tipas	Savaeigė valymo-plovimo mašina
Prekės ženklas	Nilfisk
Modelis	Viper AS430
Darbo plotis	430 mm
Valymo šluostės plotis	730 mm
Šepečio skersmuo	430 mm
Šepečio greitis	150 aps/min
Šepečio variklio galia	550 W
Siurbimo variklio galia	350 W
Tirpalo bako talpa	40 L
Surinkimo bako talpa	40 L
Matmenys (ilgis x plotis x aukštis)	1060 x 480 x 980 mm
Svoris (su akumuliatoriais ir tuščiais bakais)	112 kg
Bruto svoris paruoštas naudoti	152 kg
Maitinimas	24 V DC (2 akumuliatoriai 12 V 85 Ah AGM)
Veikimo trukmė	Maždaug 2-3 valandos priklausomai nuo apkrovos
Maksimalus nuolydis darbo metu	2 %
Garso slėgio lygis	70 dB(A)
Darbo temperatūra	0 - 40 °C
Oro drėgnumas	30% - 105%
Valymo šluostės polinkio reguliavimas	Reguliavimo rankenėlė
Vandens srauto reguliavimas	Ketvirtinio apsisukimo čiaupas
Priežiūra	Reguliarus valymo šluostės, šepečio, filtrų valymas
Šalinimas	Išimti akumuliatorių ir elektrinius komponentus, perdirbti pagal taisykles

Dažnai užduodami klausimai - Viper AS430 NILFISK

Kaip naudoti valymo mašiną Viper AS430?

Sumontavę šepetį ir valymo šluostę, pripildykite tirpalo baką (vanduo + ploviklis). Įjunkite pagrindinį jungiklį, nuleiskite valymo šluostę rankena, įjunkite siurbimą ir elektromagnetinį vožtuvą, tada laikykite nuspaudę saugos jungiklį stumdami mašiną. Daugiau informacijos rasite naudotojo vadove.

Kaip įkrauti Viper AS430 akumuliatorius?

Įsitikinkite, kad mašina išjungta. Prijunkite įkrovimo jungtį prie elektros tinklo (220-240 V). Įmontuotas įkroviklis pradeda veikti automatiškai. Indikatoriai rodo būseną: raudonas švyti – kraunama, žalias – įkrauta. Naudokite tik AGM akumuliatorius arba skystus akumuliatorius, sureguliuokite DIP jungiklius pagal tipą.

Kokio tipo akumuliatorių naudoja Viper AS430?

Mašina naudoja du 12 V akumuliatorius, sujungtus nuosekliai, paprastai AGM (Absorbent Glass Mat) 85 Ah (modelis AS430B) arba 105 Ah (AS510B). Skysti (rūgštiniai) akumuliatoriai taip pat suderinami po įkroviklio sureguliavimo.

Kaip išvalyti valymo šluostę?

Nuimkite valymo šluostę atsukdami rankenėles ir atjungdami siurbimo žarną. Išvalykite griovelį ir mentes vandeniu. Patikrinkite priekinių ir galinių tarpiklių susidėvėjimą: jei susidėvėję, apverskite arba pakeiskite. Tada sumontuokite atgal priverždami rankenėles ir sureguliuokite polinkį reguliavimo rankenėle.

Kodėl siurbimas per silpnas?

Galimos priežastys: perpildytas surinkimo bakas, netinkamai prijungta siurbimo žarna, užsikimšęs plūdės filtras, nešvari valymo šluostė ar susidėvėję tarpikliai, arba blogai uždarytas bako dangtis. Patikrinkite kiekvieną punktą ir išvalykite arba pakeiskite sugedusias dalis. Žiūrėkite gedimų šalinimo skyrių vadove.

Kaip sureguliuoti vandens srautą Viper AS430?

Vandens srautas reguliuojamas ketvirtinio apsisukimo čiaupu, esančiu po važiuokle, už ratų. Sukite čiaupą, kad atidarytumėte (B padėtis) arba uždarytumėte (C padėtis). Reguliuokite pagal grindų nešvarumą: didesnis srautas labai nešvariems grindims.

Koks rekomenduojamas priežiūros dažnumas?

Kasdieninė priežiūra apima: bakų ištuštinimą, valymo šluostės ir šepečio valymą. Kas savaitę patikrinkite plūdės filtrą ir akumuliatoriaus lygį (jei rūgštinis). Kas 6 mėnesius patikrinkite valymo šluostės tarpiklius ir variklių šepetėlius (įgaliotame centre). Išsamus priežiūros kalendorius yra vadove.

Kaip pakeisti valymo mašinos šepetį?

Padėkite mašiną atlenktą atgal. Norėdami automatiškai išimti, nustatykite maitinimo jungiklį į 'I' ir paspauskite saugos jungiklį, kad šepetys suktųsi, kol iškris. Norėdami sumontuoti, priglauskite šepečio korpusą, nustatykite jungiklį į 'I' ir stumkite mašiną, kol šepetys užsifiksuos sukdamasis. Jei reikia, naudokite rankinį metodą sukdami šepetį prieš laikrodžio rodyklę.

Kokių saugos priemonių reikia laikytis?

Naudokite mašiną tik ant nuolydžių, mažesnių nei 2 %. Nenešiokite papuošalų prie elektrinių dalių. Užtikrinkite gerą ventiliaciją kraunant akumuliatorius (degiųjų dujų). Naudokite tik Nilfisk patvirtintus priedus. Prieš bet kokią priežiūrą atjunkite akumuliatorių. Gaisro atveju naudokite miltelinį gesintuvą.

Kaip utilizuoti Viper AS430 pasibaigus eksploatacijos laikui?

Pagal vietines taisykles, išimkite akumuliatorius ir elektrinius/elektroninius komponentus atskiram perdirbimui. Šepečiai ir plastikinės dalys turi būti tvarkomos kaip pramoninės atliekos. Kreipkitės į Nilfisk serviso centrą dėl teisingo šalinimo patarimų.

NAUDOJIMO INSTRUKCIJA Viper AS430 NILFISK

Mes, „Nilfisk“, prisiiimdami visišką atsakomybę pareiškiame, kad pirmiau minėtas produktas (-ai) atitinka šias direktyvas ir standartus

Skliausteliuose nurodyti skaičiai atitinka mašinos aprašyme nurodytus elementus.

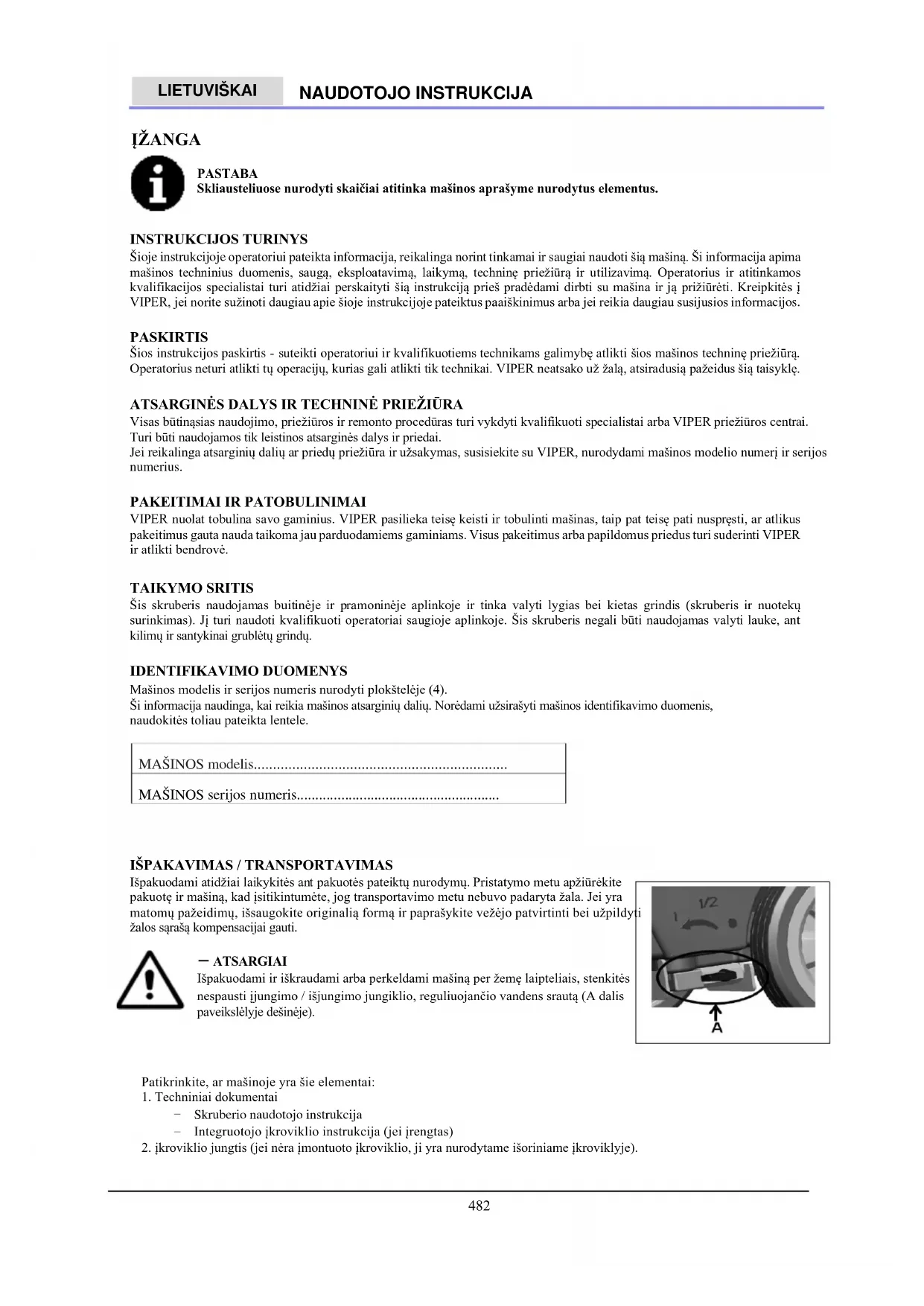

INSTRUKCIJOS TURINYS

Šioje instrukcijoje operatoriui pateikta informacija, reikalinga norint tinkamai ir saugiai naudoti šią mašiną. Ši informacija apima mašinos techninius duomenis, saugą, eksploatavimą, laikymą, techninę priežiūrą ir utilizavimą. Operatorius ir atitinkamos kvalifikacijos specialistai turi atidžiai perskaityti šią instrukciją prieš pradėdami dirbti su mašina ir ją prižiūrėti. Kreipkitės i VIPER, jei norite sužinoti daugiau apie šioje instrukcijoje pateiktus paaiškinimus arba jei reikia daugiau susijusios informacijos.

PASKIRTIS

Šios instrukcijos paskirtis - suteikti operatoriui ir kvalifikuotiems technikams galimybę atlikti šios mašinos techninę priežiūrą. Operatorius neturi atlikti tų operaciju, kurias gali atlikti tik technikai. VIPER neatsako už žalą, atsiradusią pažeidus šią taisykłe.

ATSARGINÈS DALYS IR TECHNINÈ PRIEŽIŪRA

Visas būtinąsias naudojimo, priežiūros ir remonto procedūras turi vykdyti kvalifikuoti specialistai arba VIPER priežiūros centrai. Turi būti naudojamos tik leistinos atsarginės dalys ir priedai. Jei reikalinga atsarginių dalių ar priedų priežiūra ir užsakymas, susisiekite su VIPER, nurodydami mašinos modelio numerį ir serijos numerius.

PAKEITIMAI IR PATOBULINIMAI

VIPER nuolat tobulina savo gaminius. VIPER pasilieka teisę keisti ir tobulinti mašinas, taip pat teisę pati nuspręsti, ar atlikus pakeitimus gauta nauda taikoma jau parduodamiems gaminiams. Visus pakeitimus arba papildomus priedus turi suderinti VIPER ir atlikti bendrovė.

TAIKYMO SRITIS

Šis skruberis naudojamas buitinėje ir pramoninėje aplinkoje ir tinka valyti lygias bei kietas grindis (skruberis ir nuotekų surinkimas). Jį turi naudoti kvalifikuoti operatoriai saugioje aplinkoje. Šis skruberis negali būti naudojamas valyti lauke, ant kilimų ir santykinai grublėtų grindų.

IDENTIFIKAVIMO DUOMENYS

Mašinos modelis ir serijos numeris nurodyti plokštelėje (4).

Ši informacija naudinga, kai reikia mašinos atsarginių dalių. Norėdami užsirašyti mašinos identifikavimo duomenis, naudokitės toliau pateikta lentele.

MAŠINOS modelis......

MAŠINOS serijos numeris......

IŠPAKAVIMAS / TRANSPORTAVIMAS

Išpakuodami atidžiai laikykitės ant pakuotės pateiktų nurodymų. Pristatymo metu apžiūrėkite pakuotę ir mašiną, kad įsitikintumėte, jog transportavimo metu nebuvo padaryta žala. Jei yra matomų pažcidimų, išsaugokite originalią formą ir paprašykite vežėjo patvirtinti bei užpildyti žalos sąrašą kompensacijai gauti.

- ATSARGIAI

Išpakuodami ir iškraudami arba perkeldami mašiną per žemę laipteliais, stenkitės nespausti ijungimo / išjungimo jungiklio, reguliuojančio vandens srautą (A dalis paveikslėlyje dešinėje).

ti 1 1/2 A

Patikrinkite, ar mašinoje yra šie elementai:

1. Techniniai dokumentai

2. Skruberio naudotojo instrukcija

3. Integruotojo ikroviklio instrukcija (jei irengtas)

4. jkroviklio jungtis (jei nėra įmontuoto jkroviklio, ji yra nurodytame išoriniame jkroviklyje).

BENDROSIOS SAUGOS GAIRES

Toliau pateikiami specialūs įspėjimai ir pranešimai apie galimą žalą (personalui ir mašinoms):

İSPĖJIMAS!

Mašina gali būti eksploatuojama tik laikantis šios instrukcijos nurodymų. Galima naudoti tik VIPER patvirtintus priedus.
- Šią mašiną turi naudoti tik tinkamai apmokyti arba įgalioti darbuotojai. Vaikai arba neįgalioti asmenys negali naudotis šia mašina.
- Įprastai naudojant akumuliatorių gali išsiskirti degių dujų. Akumuliatorių reikia laikyti atokiau nuo spinduliuojančių, šviečiančių ir degančių daiktų, taip pat nuo kibirkščių. Naudojant mašiną, aplinka turi būti gerai vėdinama ir išsidėsčiusi atokiau nuo atviros liepsnos. Įkraudami nerūkykite šalia mašinos.
- Prieš atlikdami bet kokius techninės priežiūros / remonto darbus, atjunkite akumuliatorių.
- Prieš naudodami integruotą ikroviklį įsitikinkite, kad įtampos ir dažnio vertės, nurodytos serijos numerio lipduke, sutampa su maitinimo tinklo įtampos ir dažnio vertėmis.
- Dirbdami šalia elektros įrangos, nedėvėkite jokių papuošalų. Imkitės visų atsargumo priemonių, kad judančios mašinos dalys neužkliūtų už plaukų, papuošalų ir laisvų drabužių.
Nenaudokite šios mašinos labai dulkétoje aplinkoje. Neplaukite mašinos tiesiogiai vandeniu. Steběkite, kad nebūtų mašinos sąlyčio su èsdinančiais skysčiais.
- Mašinos laikymo ir darbo aplinkos temperatūra turi būti nuo 0 iki 40^ .
- Oro drègnumas turi būti nuo 30-105 %.
- Nenaudokite mašinos ant šlaito, kurio nuolydis didesnis nei 2 %.
Gaisro atveju naudokite miltelinius gesintuvus. Nenaudokite skysčiais užpildytų gesintuvų.
- Ypatingą dėmesį reikia atkripti, kai mašina gabenama žemesnėje nei 0 ^0 C temperatūroje. Vandens talpykla ir vanduo žarnose gali užsalti ir rimtai sugadinti mašina.
- Naudokite kartu su mašina tiekiamus arba instrukcijoje nurodytus šepečius bei šveitimo padus. Naudodami kitus šepečius arba šveitimo padus galite sukelti pavoju.
- Jei mašina sugenda, įsitikinkite, kad tai ne dėl techninės priežiūros trūkumo. Jei taip nutiko dėl kitų priežasčių, kreipkitės pagalbos i įgaliotą personalą arba techninės priežiūros centra.
- Jei patvirtinama, kad atsargines dalis reikia pakeisti, pasirūpinkite, kad originalias dalis parduotų įgaliotieji platintojai arba atstovai.
Kad mašina veiktų saugiai ir tinkamai, leiskite įgaliotiems darbuotojams arba techninės priežiūros centrui atlikti planinę techninę priežiūrą pagal techninės priežiūros grafikus, pateiktus atitinkamuose instrukcijos skyriuose.
Mašiną reikia tinkamai pašalinti, nes joje gali būti nuodingų ir pavojingų mežiagų (akumuliatorių ir kt.), kurias turi pašalinti specializuoti centrali, laikydamiesi susijusių įstatymų ir reglamentų (žr. skyrių apie mašinos šalinimą).

TECHNINIAI DUOMENYS

Modelis AS430B AS510B
Mašinos aukštis	980 mm
Tirpalo rezervuaro talpa	40 l
Grăžinimo rezervuaro talpa	40 l
Transportavimo rato skersmuo	200 mm
Kreipiamojo rato skersmuo	76 mm
Vakuuminės sistemos variklio galia	350w
Maksimalus nuolydis dirbant	2%(maks.)
Garso slėgio lygis darbo vietoje	70dB(A) ±3dB(A)
Standartiniai akumuliatoriai	(2×12V) 24V 85Ah AGM	(2×12V) 24V 105Ah AGM
Akumuliatoriaus skyriaus matmenys (plotis x ilgis x aukštis)	340 x 330 x 260 mm (maks.)
Vakuuminės sistemos grandinės pajėgumas	1200 mm H2O
Valymo plotis	430 mm	510 mm
Valytuvo plotis	730 mm	790 mm
maksimalus mašinos ilgis	1060 mm	1100 mm
Mašinos plotis be valytuvo	480 mm	540 mm
Šepečio skersmuo	430 mm	510 mm
Svoris su akumuliatoriumi ir tuščiomis talpyklomis	112 kg	128 kg
Paruoštos naudoti mašinos bendrasis svoris	152 kg	168 kg
Šepečio variklio galia	550 W	560 W
Šepečių greitis	150rpm
Šepetys /pado laikiklis Maksimalus slėgis	30 kg (maks.) 35 kg (maks.)
Pakuotės dydis (1 x P x A)	1200 x 610 x 1170 mm

MAŠINOS APRAŠYMAS

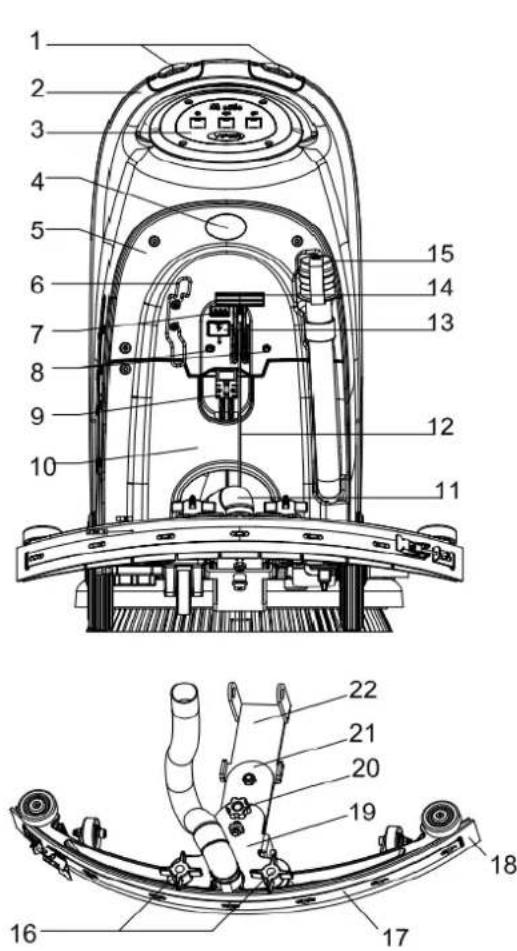

MAŠINOS KONSTRUKCIJA

1. Saugos jungiklio mygtukas
2. Rankena
3. Valdymo skydelis
4. Serijos numerio lentelė / techniniai duomenys / atitikties sertifikavimas
5. Valdym o dangtis
6. Kabelio laikiklis (*)
7. Akumuliatoriaus ikrovimo indikacinė lemputė
8. Atkūrimo jungiklis
9. Akumuliatoriaus jungtis
10. Akumuliatoriaus dangtelis
11. Vakuuminis vamzdelis atliekoms
12. Valytuvo tempimo virvé
13. Akumuliatoriaus jungties apsauginis gaubtas
14. Valytuvo pakėlimo rankenėlė
15. Išleidimo žarna
16. Valytuvo fiksavimo rankenėlė
17. Valytuvo spaustukas
18. Valytuvo mentė

19. Valytuvo laikiklis

20. Valytuvo reguliavimo ratukas

21. Valytuvo galinis laikiklis
22. Valytuvo priekinis laikiklis

23. Puodelio laikiklis

24. Surinkimo rezervuaro dangčio rankena

25. Surinkimo rezervuaro dangtis

26. Rezervuaro korpusas

27. Vandens ileidimo gaubtas

28. Šepečių platforma

29. Šepečio / šveitimo pado laikiklis

30. Vakuuminės sistemos variklis

31. Šepetinis variklis

32. 8 col. ratukas

33. Akumuliatorius

34. Siurbimo vamzdis

35. Ikroviklis (*)

36. Plūdinis filtras

37. Vandens lygio vamzdelis (vandens kiekiui nurodyti tirpalo rezervuare)

(*) taikoma tik mašinoms su įmontuotu įkrovikliu (pasirenkamoji įranga)

MAŠINOS KONSTRUKCIJA

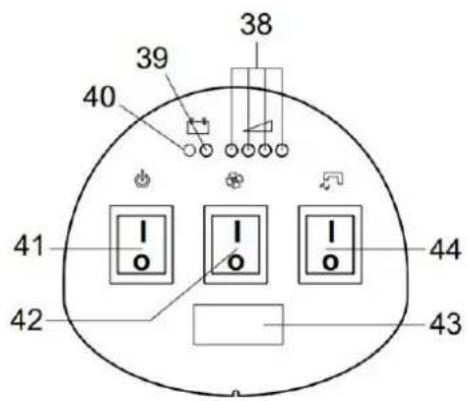

1. A kumuliatoriaus ikrovos indikatoriaus lemputė (žalia, kai prisotinta)
2. Išsekusio akumuliatoriaus indikatoriaus lemputė (raudona)
3. Išsekusio akumuliatoriaus indikatoriaus lemputė (raudona)
4. Maitinimo jungiklis
5. Vakuumo jungiklis
6. Laikmatis (pasirenkamas, skirtas šepečio darbo laikui įrašyti)
7. Solenoidinio vožtuvo jungiklis vandens purškimo valdymui

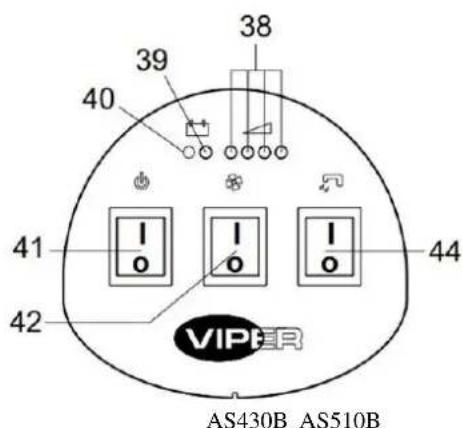

38 39 40 41 42 VIPER AS430B AS510B

38 39 40 41 42 43 44

2 pav.

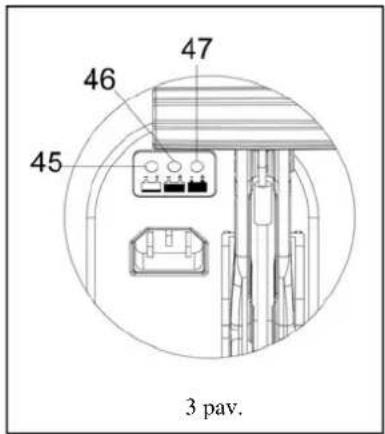

IKROVIKLIO INDIKACINĖS LEMPUTĖS MONITORIAUS LANGAS (3 pav.)

(Pasirenkama, taikoma modeliams su įmontuotu įkrovikliu)

1. Pradėjus ikrovimą, raudona ikroviklio (45) indikacinė lemputė kelis kartus mirksi, o tada tampa nuolat degančia raudona indikacine lempute, pereinančia i pirmajį ikrovimo etapą.
2. Ikrovus tam tikrą laiką, raudona ikroviklio indikatoriaus lemputė (45) užgęsta, nuolat šviečia geltona indikatoriaus lemputė (46): pereinama i antraji ikrovimo etapą.
3. Ikrovus maždaug 10 valandų, geltona indikacinė lemputė (46) išsijungia, (47) įsijungus nuolatinci žaliai indikacinei lemputei, tai reiškia, kad ikrovimas baigtas.

46 47 45 3 p av.

PASTABA

1) Jei jkrovimo metu mirksi geltona indikacinė lemputė: akumuliatorius nesuderinamas su jkroviklio tipu arba akumuliatorius netinkamai prijungtas, arba išvesties gnybte jvyko trumpasis jungimas.
2) Jei mirksi raudona indikatoriaus lemputė: trumpasis jungimas įkroviklio viduje. (Išsamesnę informaciją žr. atitinkamuose įkroviklio instrukcijos skyriuose.)

NAUDOJIMO INSTRUKCIJA

ISPĖJIMAS!

Ant tam tikru mašinos dalių yra priklijuoti orientaciniai ženklai:

• PAVOJUS
• ISPÉJIMAS!
• ATSARGIAI
• KONSULTACIJA

Skaitydami šią naudojimo instrukciją, ypatingą dėmesį reikia atkreipti į šiuose ženkluose pateiktus simbolius. Negalima uždengti šią ženkłu. Jei jie pažeisti, nedelsdami pakeiskite.

NAUJOS MAŠINOS AKUMULIATORIAUS İDĖJIMAS IR NUSTATYMAS

ISPÈJIMAS!

Jei akumuliatorius netinkamai jdētas arba prijungtas, gali būti rimtai pažeisti elektriniai mašinos komponentai. Akumuliatorių gali montuoti tik kvalifikuotas personalas. Pagal naudojamą akumuliatoriaus modelio numerį (WET arba GEL) nustatykite funkcinę grandinės plokštę ir integruotą įkroviklį (pasirinktinai).

Prieš montuodami patikrinkite, ar akumuliatorius néra pažeistas. Atjunkite akumuliatoriaus jungti ir integruoto ikroviklio kištuką. Būkite atsargūs liesdami akumuliatorių.

Šiai mašinai reikia dviejų (2) 12 V baterijų. Prijunkite, kaip parodyta 4 pav. dešinėje. Ši mašina gali būti tickiama šiais modeliais:

a) Baterijos WET arba GEL/AGM jau idetos ir gali būti naudojamos bet kuriuo metu.
1. Patikrinkite akumuliatorių. Per jungtį (9) prijunkite akumuliatorių prie mašinos.
2. (Taikoma tik AS430B ir AS510B): Paspauskite žemyn ijungimo / išjungimo jungikli (41). Jei dega žalia lemputė, tai rodo, kad akumuliatorius paruoštas naudoti. Šviečianti geltona arba raudona lemputė rodo, kad akumuliatorių reikia įkrauti. (žr. skyrių apie techninę priežiūrą, skirtą susijusioms procedūroms).

12V 12V 4 pav.

b) Jei mašinoje akumuliatoriai nesumontuoti

1. Isigykite panašų akumuliatorių (žr. skyrių apie techninius parametrus). Informacijos apie akumuliatoriaus pasirinkimą galima gauti iš kvalifikuotų akumuliatorių pardavėju.
2. Nustatykite mašiną ir integruotą ikrovikli pagal akumuliatorių tipą (WET arba GEL/AGM). Taip pat perskaitykite tolesni skyrių apie tai, kaip įdėti akumuliatorių.

Akumuliatoriaus ikroviklio nustatymas (tik integruotam ikrovikliui, jei jis

jrengtas)

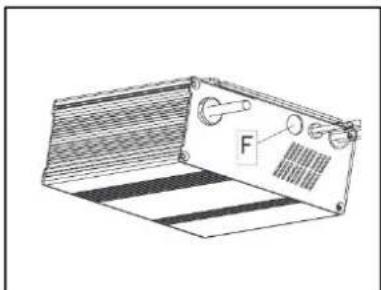

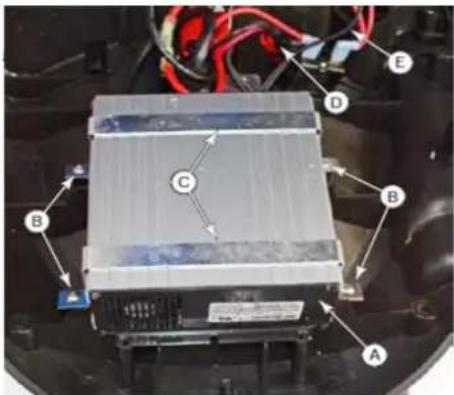

Akumuliatoriaus ikroviklis

Akumuliatoriaus ikroviklis yra jrengtas galinio dangčio viduje ir prijungtas tiesiai prie akumuliatorių. Ikroviklis yra valdomas mikroprocesoriaus ir naudoja skirtingas ikrovimo kreives, kad būtų galima optimaliai naudoti skirtingo tipo akumuliatorius.

1. Nuimkite 7 puslapyje aprašytus galinius dangčius (valdymo dangtį).
2. Atjunkite kabelio jungti (D), sujungta su akumuliatoriumi.
3. Atjunkite du laidų gnybtus (E), sujungtus su valdymo pultu.
4. Atsukite 4 varžtus (B), kuriais tvirtinimo juostos (C) yra tvirtinamos prie dangčio, ir nuimkite jkroviklj (A).

Akumuliatoriaus DIP tipo jungikliai (SPE ikroviklis)

Ikroviklio veikimą kontroliuoja 4 DIP tipo jungikliai (2 poros) galinio dangčio viduje. Antrujų 2 jungiklių negalima liesti, nebent ikroviklis buvo pakeistas ir reikia patvirtinti jų padėti, nustatyti akumuliatoriaus įtampą (24 V) ir maksimalų srovės stiprumą (9 A). Jie turi būti visada išjungti.

Pirmuosius 2 jungiklius galima pasiekti per plastikinį kištuką neatidarant įkroviklio. Šie jungikliai nustato įkrovimo kreivės tipą, skirtą kiekvienam akumuliatoriaus tipui. Krecivės tipas nurodo būdą ir dydį, kuriuo srovė ir įtampa tickami akumuliatoriui skirtingais įkrovimo ciklo etapais.

1. Galini dangti reikia nuimti tik tuo atveju, jei ikroviklis yra naujas ir reikia patvirtinti antraja DIP jungikliu pora.
2. Nuimkite plastikinį kištuką, uždengiantį DIP jungiklio pricigos angą (F).
3. Pirmuosius 2 DIP jungiklius nustatykite pagal toliau lentelėje pateiktus duomenis.
4. Uždėkite plastikinį kištuką.

SW1 ON OFF DP1 DP2 SW2 ON OFF DP1 DP2

Akumuliatoriaus tipas / prekės ženklas	Kreivės tipas	SW1		SW2
		D1 D2	D1 D2
WET akumuliatorius	IUIa-ACD	Ijungta	Išjungta	Išjungta	Išjungta
„Exide-Sonnenschein“ ir „Haze“ gelio akumuliatoriai	IUIa-GEL Išjungta	Išjungta	Išjungta
Fullriver AGM akumuliatorius (numatytasis nustatymas)	IU0U-AGM	Išjungta	Ijungta
„Discover“ AGM akumuliatorius	IUIa-AGM	Ijungta	Ijungta

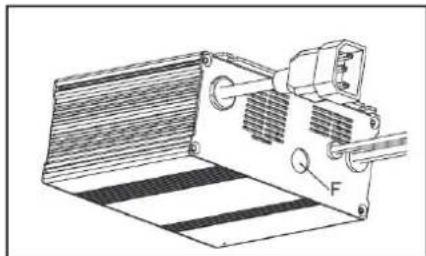

Akumuliatoriaus DIP tipo jungikliai (Powerfirst ikroviklis)

1. Nuimkite plastikinį kištuką, uždengiantį DIP jungiklio prieigos angą (F).
2. Pirmuosius 2 DIP jungiklius nustatykite pagal toliau lentelėje pateiktus duomenis.
3. Uždėkite plastikinį kištuką.

Pagal akumuliatoriaus tipą (WET arba GEL / AGM) nustatykite elektros grandinės plokštę įmontuotame įkroviklyje. Veiksmų tvarka:

1. Patikrinkite, ar atjungta akumuliatoriaus jungtis. Jci mašinoje jrengtas AGM akumuliatorius, pereikite tiesiai prie 8 veiksmo; priešingu atveju atlikite 2, 3 ir 4 veiksmus.
2. Nuimkite išleidimo žarną (15).
3. Jei yra integruotas jkroviklis, ištraukite jkrovimo laidą iš rites.
4. Nuimkite valdymo dangtį (5) ir akumuliatoriaus dangčio varžtus (10). Išsukite PCB stovo varžtus. DIP jungiklis (B) akumuliatoriaus modeliui nustatyti matomas apvertus PCB plokštę. (žr. 5 pav.)

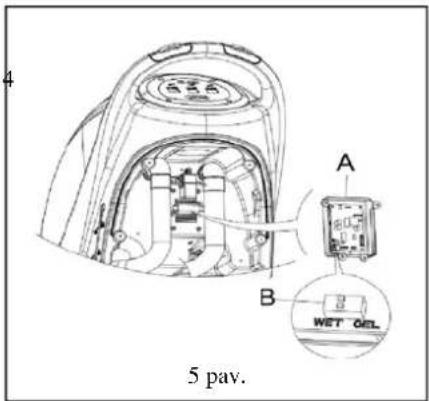

5. Nustatykite mikro DIP jungiklj (B) i WET padėtį.

Numatytasis nustatymas: GEL/AGM

4 A B WET OEL 5 p av.

DIP1 DIP2 Akumuliatoriaus tipas			LED büsena (A pav.)
IŠJUNGTA	IŠJUNGTA	WET akumuliatorius	LED1, LED2 mirksi du kartus
IJUNGTA IŠJUNGTA		„Discover“ AGM akumuliatorius	LED3, LED4 mirksi du kartus
IJUNGTA IJUNGTA		Kiti GEL / AGM akumuliatoriai, išskyrus „Discover“	LED3 mirksi du kartus

LED1 LED2 LED3 LED4 VIPER

A pav.

1. Atlikite 3, 4 ir 5 veiksmus atvirkštine tvarka.

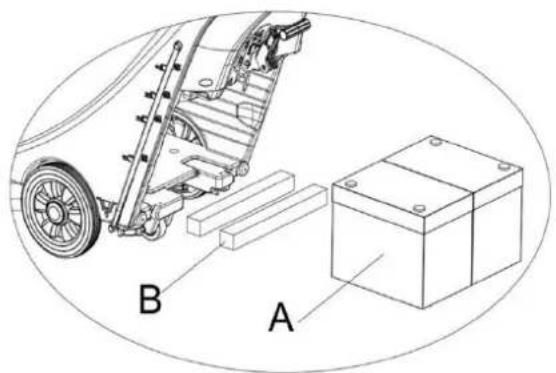

Akumuliatoriaus ídėjimas

1. Atjunkite akumuliatoriaus jungti (9).
2. Atidarykite surinkimo rezervuaro dangti (25) ir patikrinkite, ar surinkimo rezervuaras tuščias; jei ne, ištuštinkite jj per išleidimo žarną (15).
3. Atsukite valytuvo fiksavimo rankenėlę (16), nuimkite jungti, jungiančią vakuumini atlieku vamzdeli (11) su valytuvu, tada nuimkite valytuvą.
4. Išsukite akumuliatoriaus dangtelio (10) varžtus ir nuimkite dangtelj.
5. Atsukite valytuvo traukimo laido (12), prijungto prie valytuvo laikiklio (19), jungti ir pakabinkite valytuvo traukimo laidą i viršu.
6. Pakabinkite išleidimo žarną (15) ir vakuumini atlieku vamzdelj (11) j viršu.
7. Priklausomai nuo akumuliatoriaus dydžio, įstumkite tvirtinimo plokšte į akumuliatoriaus dėže iki galo į vidų.

PASTABA

Akumuliatoriaus matmenys neturi viršyti: ilgis x plotis x aukštis: 330 mm x 170 mm x 260 mm Atsižvelgiant j skirtingus akumuliatoriaus matmenis, stacionaraus akumuliatoriaus parinkimo reikalavimai yra tokie:

1. jci akumuliatoriaus ilgis mažesnis nei 270 mm, naudokite 2 fiksavimo plokštės dalis (B, 6 pav.) ir įdėkite jas vieną šalia kitos i vandens rezervuaro akumuliatorių.
2. Jei akumuliatoriaus ilgis yra 310–270 mm, naudokite 1 fiksavimo plokštės dalį (B, 6 pav.) ir įdėkite ją i vandens rezervuaro akumuliatorių.
3. Akumuliatoriui, kurio ilgis yra 330–310 mm, nereikia fiksuojamosios plokštės padėčiai nustatyti.

A B

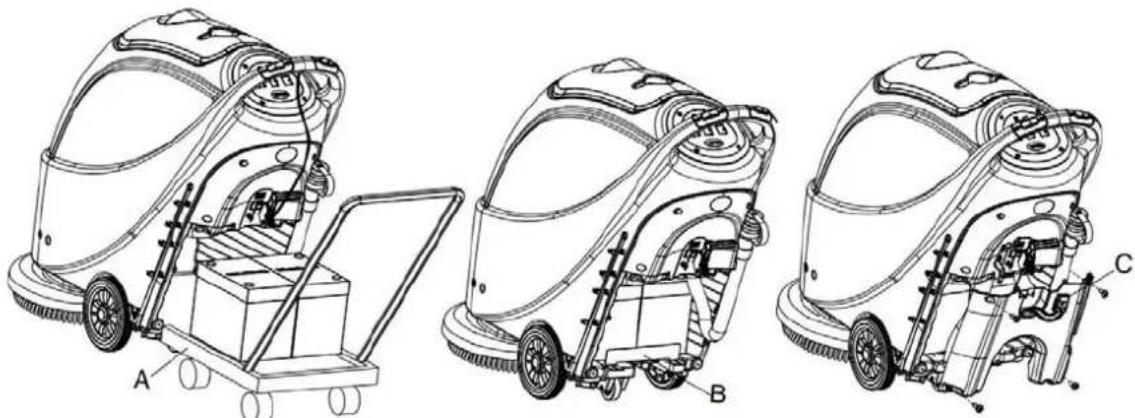

6 pav.

1. Idėkite akumuliatorių naudodami specialius akumuliatoriaus įdėjimo įrankius (A, 7 pav.). Idėję akumuliatorių, išimkite jo įdėjimo įrankius ir įstatykite akumuliatoriaus fiksavimo laikiklj (B, 7 pav.).

1. Jkiškite akumuliatoriaus jungti (C, 7 pav.) i akumuliatoriaus bloko dangtelio viršuje esančia angą, jkiškite išleidimo žarną i dešiniąją akumuliatoriaus bloko dangtelio angą, pritvirtinkite akumuliatoriaus bloko dangtelį 4 varžtais, o tada paeiliui įsukite valytuvo traukimo laidą, išleidimo žarną ir valytuvą.

Akumuliatoriaus ikrovimas

1. Kaip ikrauti akumuliatorių (žr. skyrių „Techninė priežiūra“).

PRIEŠ MAŠINOS PALEIDIMA

ŠEPEČIO / PADO LAIKIKLIO MONTAVIMAS IR IŠKROVIMAS

PASTABA

Priklausomai nuo valomų grindų tipo, mašina gali būti montuojama su šepečiu (8 pav., A) arba pado laikikliu (8 pav., B ir C).

ATSARGIAI!

Rankiniu būdu montuodami arba išimdami šepetį / pado laikiklj, pimiausia patikrinkite, ar visi jungikliai yra išjungtoje padėtyje, ir pakelkite valytuvą nuo grindų, tik po to galima dirbti su šepečiu arba pado laikikliu. Be to, mūvėkite apsaugines pirštines, kad jų nepjaustytumėte skeveldromis.

1. (Taikoma tik AS430B ir AS510B): jungiklis (41) turi būti atjungtas (O).
2. Nuspauskite žemyn rankeną (2), kad pakeltumėte rezervuaro korpusą (26).
3. Po déklu jděkite šepetí (A) arba šveitimo pado laikiklí (B – C).
4. Vairu (2) nuleiskite rezervuaro korpusa (26), kad jis liestusi su šepečiu arba pado laikikliu.
5. Norėdami šepetį/pado laikiklį sumontuoti automatiškai, pasukite maitinimo jungiklį (41) i „I“ padėtį ir nuspauskite saugos jungiklį (1). Švelniai pastumkite mašiną i priekį, kad rezervuaro korpuso apačioje esantis diržo ratas susilygintų su šepečiu arba pado laikikliu, kurį po to galima sumontuoti. Tada atleiskite apsauginį jungiklį. Jei reikia, pakartokite procedūrą, kol įdėtas šepetys / pado laikiklis.

6. Jei 5 veiksmas atrodo pernelyg sudėtingas, naudokite rankinį būdą, vadovaudamiesi rodyklės kryptimi (D), kad sumontuotumėte šepetį / pado laikikljį (kaip parodyta 8 pav.).

7. Norėdami automatiškai išimti šepetį / pado laikiklį, pasukite maitinimo jungiklį (41) į „O“ padėtį. Ranka laikykite vairą ir spauskite mašiną žemyn, kol kreipiamasis ratas palies grindis, o šepetys / pado laikiklis pakibs ore. Pasukite maitinimo jungiklį (41) į padėtį „l“ ir paspauskite saugos jungiklį, kad šepetys arba pado laikiklis suktųsi, kol šepetys / pado laikiklis nusileis ant grindų.

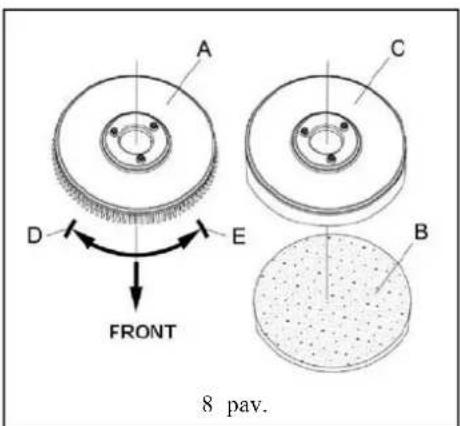

A C D E FRONT B 8 p av.

1. Jei 7 veiksmas sunkiai atlickamas, šepetį arba švcitimo pado laikiklj prisukite rankomis, sukdami prieš laikrodžio rodyklės kryptį ir tada išjunkite. (žr. 8 pav.).

VALYTUVO BALANSO REGULIAVIMAS

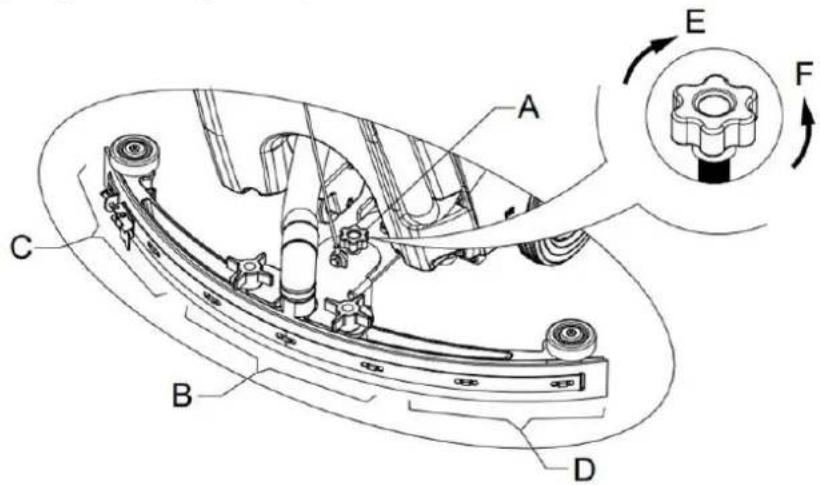

1. Sumontuokite valytuvą ir sukite jį rankena. Tada vakuuminį atliekų vamzdelį prijunkite prie valytuvo.

2. Sureguliuokite valytuvą jo reguliavimo rankena (A) (žr. 9 pav.).

1) Jei vidurinėje galinio valytuvo juostelės dalyje (B dalis) yra tarpas nuo grindų arba spaudimas žemyn yra santykinai mažas, reguliuokite rankeną prieš laikrodžio rodyklę, kol visas galinio valytuvo juostelės ilgis gerai liesis su grindimis. Priekinio valytuvo juosta turi lengvai liesti grindis.
2) Jci abiejuose galinio valytuvo juostelės dalyse (C ir D dalys) yra tarpas nuo grindų arba spaudimas žemyn yra santykinai mažas, reguliuokite rankeną prieš laikrodžio rodyklę, kol visas galinio valytuvo juostelės ilgis gerai liesis su grindimis. Prickinio valytuvo juosta turi lengvai liesti grindis.

Galima naudoti tik mažai putojančius, nedegius ploviklius. Šie plovikliai turi būti: tinkami naudoti skruberiams.

1. Atidarykite vandens jleidimo angos dangti (27) ir jpilkite vandens j tirpalo rezervuarą. Neperpildykite rezervuaro. Pakanka pripildyti iki vandens jleidimo angos filtro laikiklio krašto. Ruošdami valymo tirpalus, vadovaukitės skiedimo norma, nurodyta cheminės medžiagos gamintojo, o vandens temperatūra neturi viršyti 40 ^0 C.

VANDENS SRAUTO TÜRIO REGULIAVIMAS

ISPÈJIMAS!

Rutulinio vožtuvo rankena (A, 10 pav.) turi būti reguliuojama esant sąlygai, kad maitinimo jungiklis (41) būtų nustatytas i „O“ padėtį.

1. Vandens srauto apimti galima reguliuoti rutulinio vožtuvo rankenėle (A, 10 pav.) pagal vandens kickį, kuris būtinas švcičiant grindis.

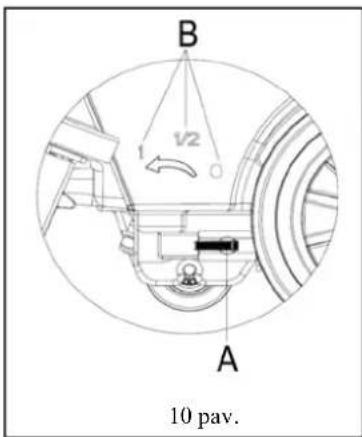

B v2 A 10 pav.

MAŠINOS PALEIDIMAS IT STABDYMAS

Mašinos paleidimas

1. Atlikite parengiamuosius veiksmus, kaip nurodyta pirmiau.
2. Spauskite maitinimo jungikli (41) i „I“ padeti.
3. Naudodami valytuvo rankeną (41) nuleiskite valytuvą.
4. Paspauskite vakuumo siurblio jungiklj (42) i „I“ padėti.
5. Paspauskite vandens srauto tūrio valdymo jungikli (44) i „I“ padėti. (Naudokite kartu su apsauginiu jungikliu (1), kad valdytumėte solenoidini vožtuva.)
6. Laikykite nuspaudę apsauginį jungiklj (1) ir paspauskite, kad pastumtumėte mašiną. Šepetys (29) pradeda suktis, o mašina ima valyti.

KONSULTACIJA

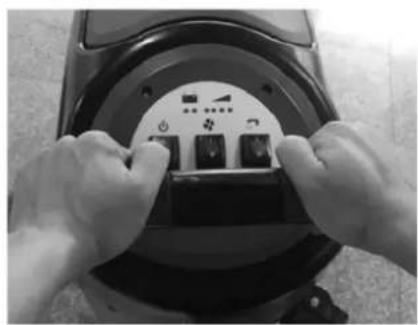

Mašinos stūmimo būdas Viena iš mašinos charakteristikų yra dviejų apsauginių jungiklių montavimas abiejose vairo pusėse. Kiekvienas apsauginis jungiklis gali nepriklausomai valdyti šepečio veikimą. Naudojamas jis palengvina mašinos veikimo valdymą.

Remiantis patirtimi, tinkamesnis yra dešinėje 11 pav. parodytas mašinos judėjimo būdas, naudotojai patogiau jaučiasi ant rankų, tai sumažina darbo nuovargį. Taigi, naudotojams rekomenduojama perkelti mašiną tokiu būdu.

1. Baige naudoti mašiną, pirmiausia išimkite šepetį / pado laikikli (žr. veiksmus, susijusius su šepečio / pado laikiklio montavimu ir išėmimu)
2. Atleiskite apsauginj jungiklj (1), kad išjungtumete šepetj / pado laikiklj ir solenoidinj vožtuva.
3. 1. Paspauskite vakuuminio siurblio jungikli (42) i „O“ padetj; vakuuminis siurblys palauks 5 sekundes prieš sustabdydamas darba.
4. 1. Norėdami visiškai išjungti magnetinio vožtuvo veikimą, paspauskite vandens srauto tūrio valdymo jungiklį (44) i „O“ padėtį.
5. Paspauskite maitinimo jungikli (41) i „O“ padėti.
6. Naudodami valytuvo kélimo rankeną (14) pakelkite valytuvą.
7. Suimkite už vairo (2) ir atsargiai paverskite mašiną atgal, kol kreipiamasis ratas (B) palies grindis. Žr. 12 pav.

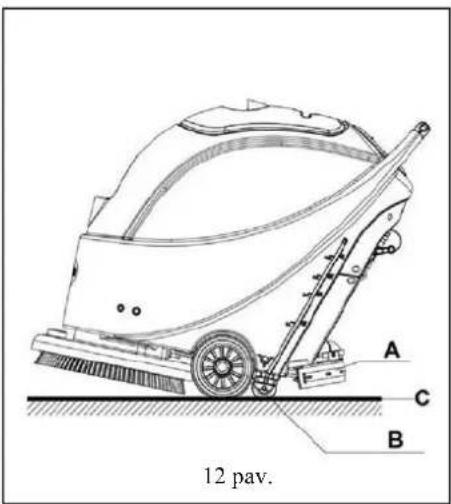

A C B 12 pav.

MAŠINOS VALDYMAS (ŠVEITIMAS IR DŽIOVINIMAS)

1. Ijunkite mašiną pagal aukščiau pateiktą aprašymą.
2. Laikykite saugos jungikli (1) (kaip parodyta 11 pav.), paspauskite, kad perkeltumete mašina, ir praděkite valymo darbus.
3. Jei reikia, išjunkite mašiną ir sureguliukite valytuvo reguliavimo rankenėlę. (Žr. valytuvo balanso reguliavimo veiksmus)
4. Jei reikia, išjunkite mašiną ir sureguliuokite valytuvo srauto tūrį rutulinio vožtuvo rankenėle. (Žr. vandens srauto reguliavimo žingsnius.)

ATSARGIAI!

Norint nepažeisti grindu, kai mašina stovi vietoje vietoje nejudėdama, išjunkite pagrindinį maitinimo jungikli (41).

Akumuliatoriaus iškrova naudojimo metu

1. Tik nuolat degant žaliai įspėjamajai lemputei (38) akumuliatoriaus energijos pakanka mašinai veikti įprastu režimu.

PASTABA

Užsidegusios visos keturios žalios lemputės (38) rodo, kad akumuliatorius yra visiškai įkrautas. Užsidegus ir ėmus mirksėti tik paskutinei žaliai lemputei (38), rekomenduojama įkrauti akumuliatorių, nes po kelių minučių mašina automatiškai sustos.

Išsijungus paskutinei žaliai lemputei (38) ir pradėjus mirksėti raudonai lemputei (39 ir 40), mašina po kelių sekundžių automatiškai sustoja. (Žr. skyriuje „Techninė priežiūra“ aprašytus veiksmus).

ATSARGIAI!

Nenaudokite mašinos, kai akumuliatoriaus maitinimo šaltinis nepakankamas, kad nesugadintumėte akumuliatoriaus ir nesutrumpintumėte jo naudojimo laiko.

REZERVUARO IŠTUŠTINIMAS

Prisipildžius surinkimo rezervuarui, plūdė automatiniame plūdės išjungimo įrenginyje (36) užblokuoja įleidimo angą, jungiančią su vakuuminiu siurbliu. Dėl staigaus vakuuminio siurblio keliamo triukšmo padidėjimo galima manyti, kad vakuuminis siurblys jau perpildytas ir reikia nedelsiant išleisti nuotekas.

ATSARGIAI!

Jei vakuuminis siurblys staiga išsijungia (pvz., del to, kad mašina staiga pajuda ir suaktyvina plūdę) ir reikia atnaujinti darbą, atlikite šiuos veiksmus: paspauskite maitinimo jungiklį (41 ir 42), kad išsijungtų maitinimas ir vakuuminis siurblys, ir atidarykite surinkimo rezervuaro dangtį (25), kad patikrintumėte, ar plūdė plūdiniame filtre grižo į vandens paviršią. Tada uždarykite surinkimo rezervuaro dangtelį (25) ir paspauskite maitinimo jungiklį (41 ir 42), kad jjungtumėte maitinimą ir vakuuminį siurblį.

Surinkimo rezervuarui visiškai prisipildžius nuotekų, atlikite toliau nurodytus veiksmus, kad jas visas išleistumėte.

Surinkimo rezervuaro ištuštinimas

1. Išjunkite mašiną.

2. Naudodami valytuvo rankeną (14), pakelkite valytuvą.

3. Pastatykite mašiną paskirtoje ištuštinimo vietoje.

4. Suimkite už vairo (2) ir atsargiai paverskite mašiną atgal, kol kreipiamasis ratas palies grindis. (Informaciją apie mašinos prijungimą žr. skyriuje apie mašinos sustabdymą.)

5. Nuimkite išleidimo žarną nuo fiksavimo spaustuko, sulenkite viršutinį išleidimo žarnos galą (kaip parodyta A, 13 pav.), tada atidarykite išleidimo žarnos dangtį, nuleiskite išleidimo žarną iki žemo lygio arba ant žemės, kad išleistumėte vandenį. Arba tiesiogiai pastatykite išleidimo žarną į žemą padėtį arba ant žemės, kad vandens išleidimo anga būtų nukreipta žemyn (kaip parodyta B pav. 13), tada pasukite ir atidarykite vandens išleidimo dangtį, kad išleistumėte rezervuare esančias nuotekas. Baigę ištuštinti, naudokite gryną vandenį surinkimo rezervuaro vidui valyti.

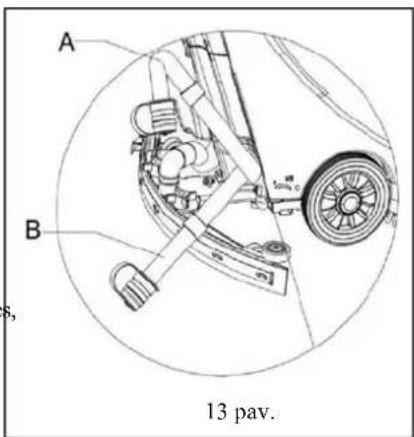

A B s, 13 pav.

ATSARGIAI!

Išleisdami nuotekas, sulenkite atliekų siurbimo žarną ir nuleiskite ją į apačią (kaip parodyta 13 A arba B), tada atidarykite siurbimo žarnos dangtelį, kad išleistumėte vandenį. Vandens išpylimo metu nekelkite vertikaliai į viršų siurbimo žarnos. Iškėlę žarną į viršų galite apsilaistyti.

Tirpalo rezervuaro ištuštinimas

1. Atlikite 1–4 veiksmus.

2. Kaip pavaizduota 14 pav., pasukite tirpalo bako (A) dangtį prieš laikrodžio rodyklę C kryptimi ir visiškai ištuštinkite tirpalo rezervuarą. Tirpalo rezervuaro vidų valykite švariu vandeniu. Baigę darbą, sukite tirpalo rezervuaro (A) dangtį pagal laikrodžio rodyklę B kryptimi.

PANAUDOJUS MAŠINA

Baige darba ir prieš palikdami mašiną, atlikite toliau nurodytus veiksmus:

1. Laikykitės procedūros, aprašytos skyriuje apie šepečio / pado laikiklio įdejimą ir išėmimą, ir nuimkite šepetį / pado laikiklį.
2. Atlikdami atitinkamuose skyriuose aprašytas procedūras, visiškai išleiskite vandenji i tirpalo ir surinkimo rezervuarus.
3. Atlikite kasdienės techninės priežiūros procedūras (žr. skyrių apie techninę priežiūrą).
4. Mašina, iskaitant šepetj / pado laikiklj ir valytuvą, laikykite švarioje ir sausoje vietoje. Valytuvą reikia pakelti arba nuimti.

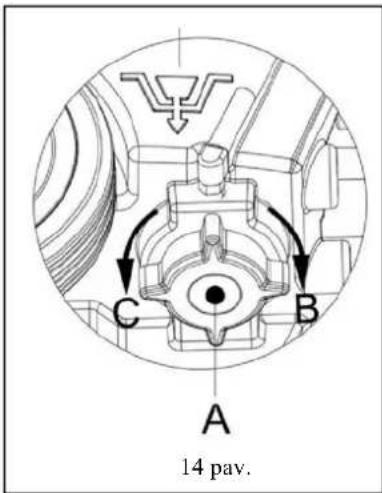

C B A 14 pav.

NEAKTYVUMO LAIKOTARPIAI

Jei mašinos ketinate nenaudoti 30 ar daugiau dienų, laikykitės toliau pateiktų nurodymų:

1. Atlikite būtiną procedūrą, kurios reikia laikytis naudojant mašiną.
2. Atjunkite jungti (9), jungiančia akumuliatorių ir mašiną.
3. Kad nesugadintumete akumuliatoriaus ir jei mašina nebus naudojama ilgiau nei 3 mėnesius, įkraukite akumuliatorių kartą per 3 mėnesius.

NAUDOJANT PIRMA KARTA

Panaudoje mašiną pirmąsias 9 valandas, patikrinkite visas dalis, kad įsitikintumėte, jog jos neatsilaisvino ir nebuvo pažeistos, taip pat patikrinkite, ar nėra matomų pažeidimų arba nuotėkio.

PRIEŽIŪRA

Tinkama savalaikė priežiūra užtikrina mašinos tarnavimo laiką ir maksimalią eksploatavimo saugą.

Toliau csančioje lentelėje pateiktas bendras mašinos techninės priežiūros planas. Techninės priežiūros laiko intervalai iš esmės priklauso nuo mašinos naudojimo sąlygu. Šiuos laiko intervalus turi nustatyti už techninę priežiūrą atsakingas personalas.

ISPÈJIMAS!

Šias procedūras reikia atlikti tik išjungus mašinos maitinimą ir atjungus mašinos bei akumuliatoriaus jungtį. Prieš tęsdami bet kurią techninės priežiūros procedūrą, atidžiai perskaitykite susijusius saugos skyrius.

Visa plane numatytą arba papildomą techninę priežiūrą turi atlikti kvalifikuotas personalas arba įgalioti techninės priežiūros centrai.

Šioje naudojimo instrukcijoje aprašomos tik paprasčiausios ir dažniausios priežiūros procedūros.

Visas techninės priežiūros procedūras, išskyrus nurodytas šioje planinės techninės priežiūros lentelėje, žr. techninės priežiūros centro techninės priežiūros vadove.

PRIEŽIŪROS DARBŲ GRAFIKAS

Procedūra	Kasdien, Panaudojus mašiną	Kas savaitę	Kas 6 mėnesius	Kasmet
Įkraukite akumuliatorių
Išvalykite valytuvą
Išvalykite šepečio / šveitimo pado laikiklj
Išvalykite vandens rezervuarą ir plūdinį filtrą, patikrinkite vandens rezervuaro sandarinimo juosteles
Apžiūrėkite ir pakeiskite valytuvo juostelę
Išvalykite tirpalo filtrą
Išvalykite vakuuminio siurblio filtrą
Patikrinkite WET akumuliatoriaus skysčio lygį
Patikrinkite veržlių ir varžtų priveržimą			(1)
Patikrinkite arba pakeiskite šepečio / pado laikiklio variklio anglinį šepetį				(2)
Patikrinkite arba pakeiskite vakuuminio siurblio anglinį šepetį				(2)

(1) Tai reikia padaryti praėjus 9 valandoms nuo mašinos paleidimo.
(2) Šias techninės priežiūros procedūras turi atlikti įgaliotas VIPER techninės priežiūros centras.

AKUMULIATORIAUS IKROVIMAS

PASTABA

Užsidegus geltonai arba raudonai įspėjamajai lemputei arba kickvieną kartą baigus darbą, laikas įkrauti akumuliatorių.

ATSARGIAI!

Kad akumuliatorius tarnautų ilgiau, jis turi būti visiškai įkrautas.

ATSARGIAI!

Kai akumuliatoriaus energijos ima trūkti, jī reikia kuo greičiau įkrauti. Mažiausiai kartą per savaitę tikrinkite įkrovikli.

ATSARGIAI!

Jei nėra įmontuoto įkroviklio, pasirinkite tinkamą išorinį įkroviklj akumuliatoriui įkrauti.

JSPÈJIMAS!

Ikraudami akumuliatorių būkite atsargūs, nes įkrovimo proceso metu gali atsirasti rūgšties nuotėkis. Akumuliatoriaus rūgštis yra ēsdinanti. Netyčia patekus ant odos ar į akis, plaukite dideliu vandens kiekiu ir kreipkitės į gydytoją.

1. Atidarykite surinkimo bako (25) dangtį ir stebėkite, ar surinkimo rezervuaras tuščias. Jei jis nėra tuščias, ištuštinkite jį naudodami išleidimo žarną. (15).
2. Pastatykite mašiną nurodytoje ikrovimo vietoje.
3. Norėdami išjungti mašiną, paspauskite maitinimo jungikli (41) i padėti „O“.
4. Taikoma tik WET vandeniu papildymo akumuliatoriui

— Patikrinkite akumuliatoriaus elektrolito lygi. Jei reikia, užpildykite pro dangtj.
— Visi dangčiai turi būti atidaryti.
— Jci reikia, nuvalykite viršutinj akumuliatoriaus paviršiu.

1. Norėdami įkrauti akumuliatorių, atsižvelgdami i naudojamo akumuliatoriaus modelį, pasirinkite vieną iš toliau nurodytų procedūrų.

Akumuliatoriaus ikrovimas išoriniu ikrovikliu

1. Pagal susijusią instrukciją patikrinkite, ar tinkamas išorinis jkroviklis. Išejimo jtampa turi būti DC 24V.

2. Prijunkite akumuliatoriaus jungti prie išorinės jungties ir prijunkite išorinę jungti prie elektros tinklo.

3. Bai ge ikrovimą, prijunkite akumuliatoriaus ikrovimo jungti prie mašinos.

Akumuliatoriaus ikrovimas imontuotu ikrovikliu (pasirenkamoji iranga)

1. Nuimkitc guminji dangtelj akumuliatoriaus jkrovimo jungties gale.

2. Prijunkite akumuliatoriaus ikrovimo jungties galą prie elektros tinklo ikrovimo jungiamuoju laidu. (Atkreipkite dėmesį, ar įmontuoto ikroviklio jėjimo įtampa yra 220-240 V, o išėjimo įtampa 24 V ir dažnis atitinka reikalavimus.) Prijungus ikroviklj prie elektros maitinimo lizdo, visos mašinos funkcijos automatiškai išjungiamos. Jei raudona įspėjamoji lemputė įmontuotame ikroviklyje ir toliau šviečia, tai rodo, kad ikroviklis ikrauna akumuliatorių.

3. Užsidegus žaliai įspėjamajai lemputei (47), akumuliatoriaus įkrovimo procesas baigtas.
4. Kai ikrovimas baigtas, nuimkite jungiamaji laidą nuo akumuliatoriaus ikrovimo jungties galo bei maitinimo šaltinio ir uždėkite guminį dangteli.
5. Atjunkite ikroviklio laidą nuo maitinimo šaltinio ir apvyniokite laidą ant rites (6).

PASTABA

Jei reikia daugiau informacijos apie integruotą ikrovikli (35), žr. atitinkamą vadovą.

VALYTUVO VALYMAS

PASTABA

Norint išlaikyti optimalų vandens vakuumo poveiki, valytuvas turi būti švarus, o valytuvo juostelė turi išlikti geros būklės.

ATSARGIAI!

Valant valytuvą rekomenduojama mūvėti apsaugines pirštines, nes valytuve gali būti aštrių skeveldru.

1. Pastatykite mašiną ant lygaus pavirśiaus.
2. Norėdami išjungti mašiną, paspauskite maitinimo jungikli (41) i padėti „O“.
3. Atsukite fiksuotą valytuvo rankeną (16); nuimkite jungti, jungiančią su valytuvo regeneravimo vakuumo vamzdeliu, ir nuimkite valytuvą.
4. Naudodami valytuvo kėlimo rankeną (14), pakelkite valytuvo laikiklj.
5. Išvalykite aliuminį valytuvą (15 pav.). Išvalykite griovelį (A, 15 pav.) ir vakuuminio vamzdelio nešvarumus bei skeveldras. Patikrinkite, ar nepažeista priekinė valytuvo mentė (C) ir galinė valytuvo mentė (D) bei ar nėra pažeistų kraštų ir įtrūkimų. Jei reikia, pakeiskite juos (žr. veiksmus kitame skyriuje).
6. Uždėkite valytuvą atvirkštine tvarka nei nurodyta anksčiau.

VALYTUVO MENTÉS TIKRINIMAS IR KEITIMAS

1. Laikydamiesi ankstesniame skyriuje aprašytų būdų, nuvalykite valytuvą (15 pav.).
2. Patikrinkite priekinio valytuvo mentės kraštą (E, 15 pav.) ir galinio valytuvo mentės (D) kraštą (F). Jie turėtų būti tame pačiame lygyje per visą ilgį. Kitu atveju sureguliuokite jų aukštį atlikdami toliau aprašytą procedūrą.

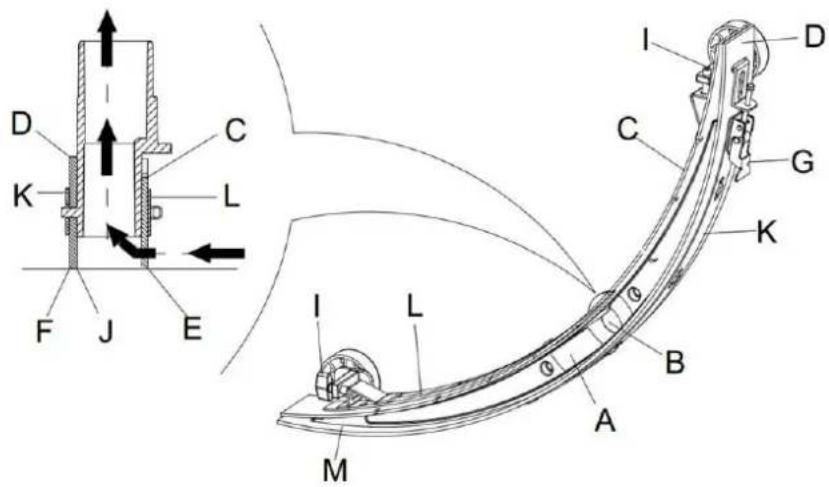

— Atlaisvinkite spaustuką (G), kad galinio valytuvo mentė (D) atsiskirtų nuo laikiklio (M) ir būtų galima reguliuoti valytuvo padėti. Baigę reguliuoti, dar kartą užfiksuokite spaustuką.

- Atsukite rankenos (I) varztą, kad sureguliuotumėte priekinę valytuvo mentę (C); sureguliavę priveržkite rankenos varztą.

1. Patikrinkite, ar nepažeista priekinė valytuvo mentė (C) ir galinė valytuvo mentė (D) bei ar nėra pažeistų kraštų ir įtrūkimų. Jei reikia, pakeiskite jas toliau nurodytais būdais. Patikrinkite, ar nesusidėvėjo galinio valytuvo mentės (J) prickinis kraštas. Jei jis susidėvėjęs, jis gali būti sumontuotas apverstas (viršutinis kraštas turi būti nepažeistas). Jei viršutinis kraštas taip pat susidėvėjęs, pakeiskite jį atlikdami toliau aprašytus veiksmus:

—Atlaisvinkite spaustuką (G), kad spaudimo mentė atsiskirtų nuo laikiklio (M), nuimkite spaustuką (K), o tada pakeiskite arba apverskite galinio valytuvo mentę (D). Uždėkite galinio valytuvo mentę nuėmimui atvirkštine tvarka.
— Atlaisvinkite rankenos varžtą (I) ir nuimkite priekini spaustuką (L), tada pakeiskite priekini valytuvą (C).

Uždėkite priekinio valytuvo mentę nuėmimui atvirkštine tvarka.

Pakeitę valytuvo mentę (arba pritvirtinę apverstą), sureguliuokite priekinio ir galinio valytuvo menčių lygį atlikdami anksčiau aprašytas procedūras.

1. Pri junkite siurbimo žarna (11) prie valytuvo.
2. Sumontuokite valytuvą ir rankenėle (16) jį priveržkite, tada prijunkite siurbimo vamzdelį prie valytuvo.
3. Jei reikia, sureguliuokite valytuvą reguliavimo ratuku (20) (žr. valytuvo balansavimo reguliavimo procedūras).

Valant šepetį /pado laikikli rekomenduojama mūvėti apsaugines pirštines, nes jose gali būti aštrių skeveldru.

1. Kaip nurodyta ankstesniuose skyriuose, nuimkite šepetį / pado laikikli.
2. Naudodami vandenji ir ploviklius, nuvalykite šepetj / pado laikiklj.
3. Patikrinkite šepečio šerelių komplektiškumą ir nusidėvėjimą ir, jei reikia, pakeiskite šepetį.
4. Patikrinkite pado laikiklio susidėvėjimo būklę ir, jei reikia, pakeiskite pado laikikli.

VANDENS BAKO IR PLÜDINIO FILTRO TINKLO VALYMAS

1. Pastatykite mašiną paskirtoje ištuštinimo vietoje.
2. Norėdami išjungti mašiną, paspauskite maitinimo jungikli (41) i padėti „O“.

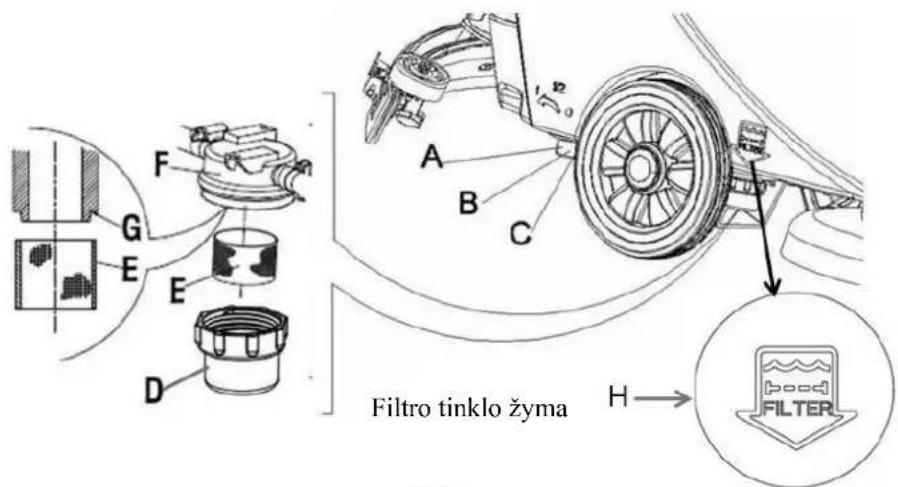

3. Atidarykite surinkimo rezervuaro dangtį (A, 16 pav.) ir nuimkite plūdinį įtaisą (36) nuo surinkimo rezervuaro.
4. Švariu vandeniu nuvalykite surinkimo rezervuaro dangj (A), rezervuarą (B ir C) ir plūdinio filtro laikiklj (E). Per surinkimo vamzdelj (15) išleiskite visą vandenį iš vandens rezervuaro.
5. Jei reikia, vadovaudamiesi simboliais „Open“ (atidaryti) ir „Close“ (uždaryti), kaip parodyta 16 pav., atidarykite apatinį plūdės filtro dangtelį (F) ir išvalykite plūdę (D), filtro laikiklį (E) ir filtro kempinę (I). Išvalę, pritvirtinkite plūdę jos filtro laikiklyje (E) ir sureguliuokite apatinio plūdės filtro dangtelio (F) žymą (L) su plūdės filtro laikiklio (E) žymos grioveliu (L). Užsukite apatinį plūdinio filtro dangtelį (F) ir pritvirtinkite filtro kempinę (I) prie plūdinio filtro laikiklio (E), o tada ant siurblio vamzdelio (M).
6. Patikrinkite vandens rezervuaro dangčio sandarinamojo žiedo (G) tvirtuma.

PASTABA

Vandens rezervuaro sandarinamoji juosta (G) priverčia vandens rezervuarą sukurti vakuumą. Ji turi būti visiškai sandari, kad būtų galima veiksmingai ištraukti nuotekas iš grindų.

Jei reikia, vandens rezervuaro (G) sandarinamaja juostelę galima išimti iš griovelio (H) ir pakeisti. Montuodami naują vandens rezervuaro sandarinamaja juosta, kaip parodyta 16 pav., prijunkite jungti prie galinės dalies vidurio.

1. Patikrinkite, ar nepažeistas ir sandarus sandarinamosios juostos (G) priimantysis paviršius.
2. Uždarykite surinkimo rezervuaro dangtį (A).

1. Išleiskite visą vandenį iš tirpalo rezervuaro taip, kaip nurodyta susijusiuose skyriuose.
2. Pastatykite mašiną ant lygaus pavirśiaus.
3. Norėdami išjungti mašiną, paspauskite maitinimo jungikli (41) i padėti „O“.
4. Išjunkite išleidimo rutulinį vožtuva (A, 17 pav.) (csanti mašinos apačioje, už ratų). B padėtis – rutulinis vožtuvas atidarytas, o C – uždarytas.
5. Nuimkite skaidru dangti (D), filtrą (E) ir išvalę uždėkite juos ant filtro dėžės (F).

PASTABA

Filtras (E) turi būti tiksliai įstatytas į išsikišimo padėti (G).

1. Atidarykite išleidimo rutulinį vožtuvą (A).

Filtro tinklo žyma H → FILTER

17 Pav.

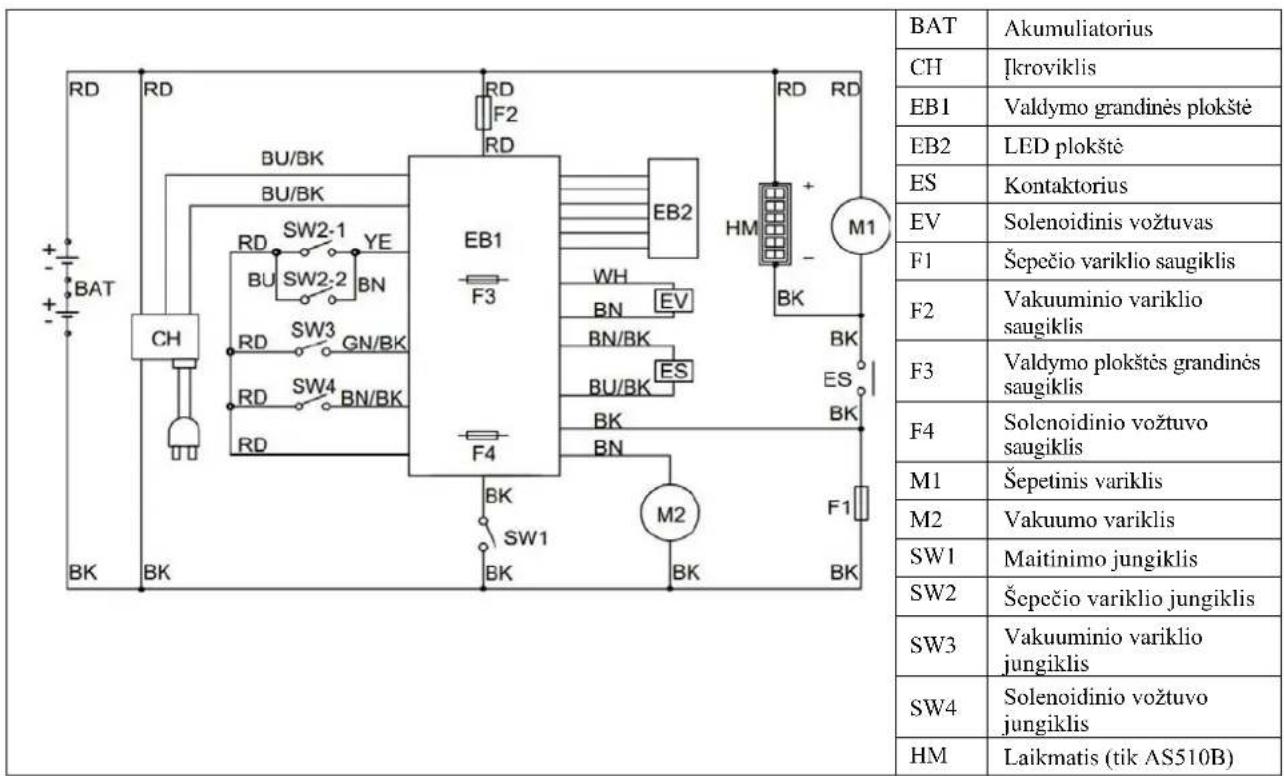

AS430B IR AS510B KONTÜRO PAVEIKSLÉLIS

BAT Akumuliatorius CH Jkroviklis EB1 Valdymo grandinės plokštė EB2 LED plokštė ES Kontaktorius EV Solenoidinis vožtuvas F1 Šepečio variklio saugiklis F2 Vakuuminio variklio saugiklis F3 Valdymo plokštės grandinės saugiklis F4 Solenoidinio vožtuvo saugiklis M1 Šepetinis variklis M2 Vakuumo variklis SW1 Maitinimo jungiklis SW2 Šepečio variklio jungiklis SW3 Vakuuminio variklio jungiklis SW4 Solenoidinio vožtuvo jungiklis HM Laikmatis (tik AS510B)

SPALVINIAI KODAI
RD: raudona	BN: ruda	BU / BK: mėlyna /juoda
BU: mėlyna	YE: geltona	GN / BK: žalia / juoda
BK: juoda	WH: balta	BN / BK: ruda / juoda

GEDIMU ŠALINIMAS

Suskirstymas	Galimos priežastys	Taisomieji veiksmai
Mašina neveikia: Indikatoriaus lemputė nešviečia	Akumuliatoriaus jungtis (9) neprijungta.	Pajunkite akumuliatoriaus jungtį
	Akumuliatoriaus maitinimas jau išnaudotas	Įkraukite akumuliatorių
Mirksi įspėjamoji lcmputė (39 ir 40)	Šcpečio variklis perkrautas	Pakeiskite į minkštą šepetį, kad pritaikytumėte valomoms grindims
	Kiti dalykai neleidžia šepečiui suktis	Išvalykite šepetį
Šepetys neveikia	Šcpečio saugiklio atjungimas	Paleisti iš naujo
	Diržo slydimas	Patikrinkite diržą, sureguliuokite įtempimo skriemulį
Neveikia siurblio variklis	Vakuuminio saugiklio išjungimas	Palestí iš naujo
Netinkamas siurbimas	Nuotekų rezervuaras pilnas. Ištuštinkite vandens rezervuarą
	Netinkamai prijungtas siurbimo vamzdelis atlickoms ir valytuvui	Prijunkite siurbimo vamzdelį atlickoms ir valytuvą
	Užsikimšęs plūdinis filtras arba įvadas	Išvalykite plūdinį filtrą, patikrinkite plūdinį rutulį
	Valytuvas nešvarus arba valytuvo mentė nusidėvėjusi ir pažeista	Išvalykite ir patikrinkite plautuvą
	Netinkamai įjungtas surinkimo rezervuaro dangtis arba sugadinta vandens rezervuaro sandarinamoji juosta	Tinkamai uždėkite dangtelį arba pakeiskite vandens rezervuaro sandarinamają juostelę.
Netinkamas švaraus vandens tiekimas į šepetį	Filtras užterštas.	Išvalykite filtrą
Valytuvas palieka žymių	Atlickos kaip skeveldros licka po valytuvo mente	Pašalinkite atlickas
	Valytuvo mentė jau susidėvėjusi, įtrūkusi, trapi.	Pakeiskite valytuvo mentę
	Nesureguliuotas valytuvo balansas	Sureguliuokite balansą

PASTABA

Jei mašina sumontuota su pasirenkamu įmontuotu įkrovikliu ir jei įmontuotas įkroviklis yra sugedęs, mašinos negalima naudoti.

Jei vidinis ikroviklis sugedęs, susisiekite su igaliotuoju techninės priežiūros centru.

Norédami sužinoti daugiau, žr. techninės priežiūros vadovą (jį galite rasti bet kuriame VIPER techninės priežiūros centre)

MAŠINOS UTILIZAVIMAS

Norėdami sunaikinti šią mašiną, naudokite tam skirtą suspaudimo mašiną.

Prieš sunaikindami mašiną, išimkite ir atskirkite toliau nurodytas medžiagas, kurios pagal susijusius įstatymus ir reglamentus turi būti tinkamai apdorotos.

— Akumuliatorius
— Šepečio / šveitimo pado laikiklis
— Plastikinės žarnos ir plastikiniai komponentai
— Elektriniai ir elektroniniai komponentai (*)

(*): Susisiekite su artimiausiu VIPER centru (ypač jei reikia pašalinti elektrinius ir elektroninius komponentus)
