ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MobileGlue 5011 STEINEL

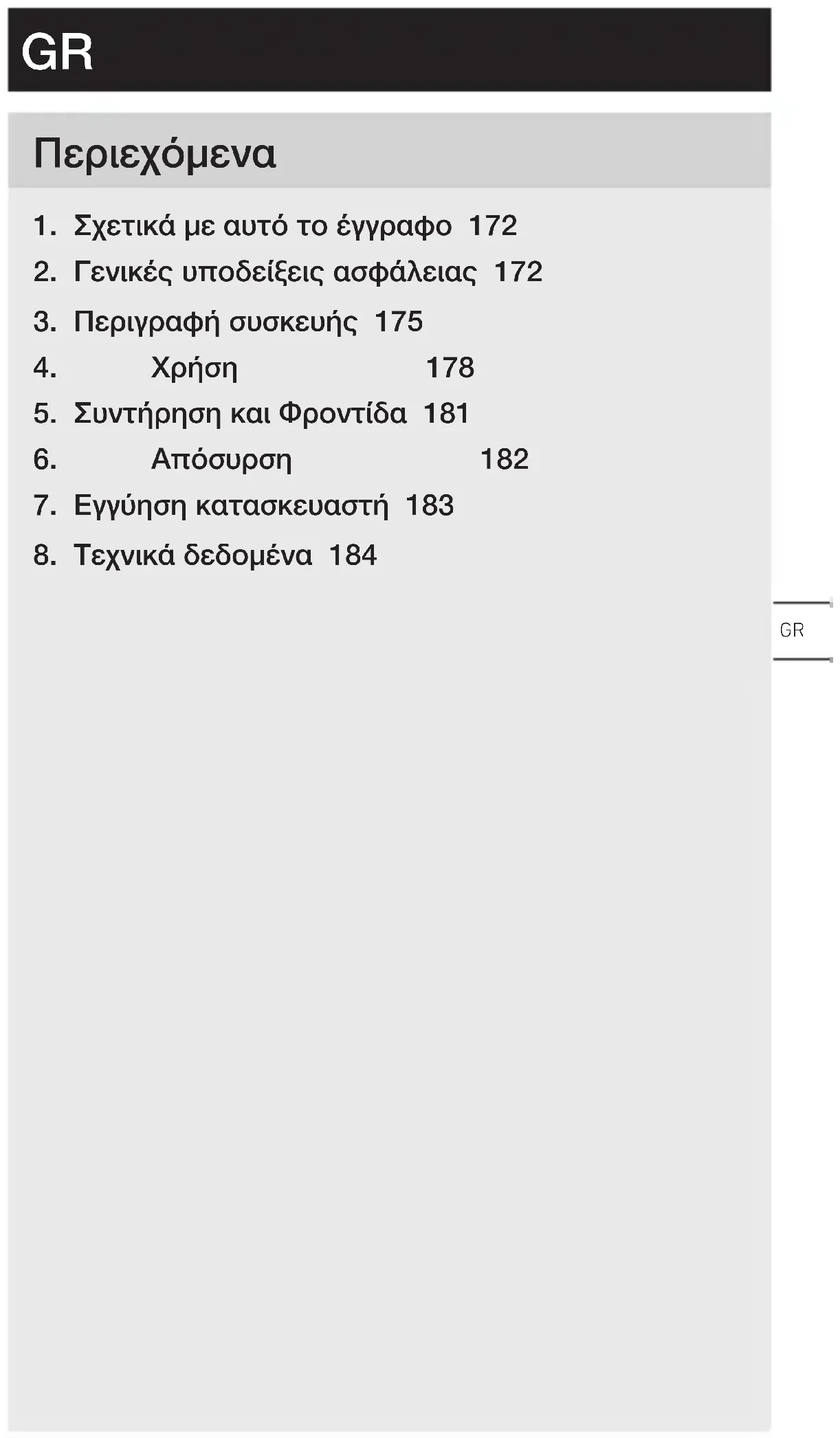

1. Σχετικά με αυτό το έγγραφο 172
2. Γενικές υποδείξεις ασφάλειας 172
3. Περιγραφή συσκευής 175
4. Χρήση 178
5. Συντήρηση και Φροντίδα 181
6. Απόσυρση 182
7. Εγγύηση κατασκευαστή 183
8. Τεχνικά δεδομένα 184

1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων!

Προειδοποίηση ενώπιον κινδύνου λόγω νερού!

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών λειτουργίας!

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Σε περίπτωση μη τήρησης των οδηγιών χειρισμού η συσκευή ενδέχεται να αποτελέσει πηγή κινδύνων.

• Διαβάζετε προσεκτικά τις οδηγίες.
• Ακολουθείτε τις υποδείξεις ασφαλείας.
  • Φυλάσσετε σε προσβάσιμο μέρος.

Κίνδυνος από τη θερμότητα! Κίνδυνος εγκαύ- ματος!

Η συγκολλητική μάζα θερμαίνεται έως και 200 °C!

• Μην χρησιμοποιείτε υγρές ή παστώδεις κόλλες!
• Μετά από δερματική επαφή με καυτή κόλλα: Πλένετε αμέσως με κρύο νερό. Μην προσπαθείτε να απομακρύνετε την κόλλα τήξης από το δέρμα. Εν ανάγκη απευθυνθείτε σε ιατρό.

• Μετά από επαφή της καυτής κόλλας με τα μάτια: Ψύχετε αμέσως με τρεχούμενο νερό για περ. 15 λεπτά και ζητάτε αμέσως τη συμβουλή ιατρού.

• Μην το χρησιμοποιείτε σε συνδυασμό με εξαιρετικά εύφλεκτες / εύφλεκτες ουσίες.

• Μη λειτουργείτε σε εύκολα εύφλεκτες επιφάνειες ή σε εύφλεκτα περιβάλλοντα (π.χ. χαρτί, υφάσματα κ.λπ.).
• Ελέγξτε τα θερμοευαίσθητα υλικά για την καταλληλότητά τους.
• Μην τραβήξετε την κόλλα έξω από τη μονάδα. Καυτή κόλλα που διεισδύει στη συσκευή, ενδέχεται να προκαλέσει βλάβες.
• Χρησιμοποιείτε μόνο τις κατάλληλες ράβδους κόλλας στην προβλεπόμενη θερμοκρασία.
• Όταν αλλάζετε τη θερμοκρασία επεξεργασίας, βεβαιωθείτε ότι το επόμενο αυτοκόλλητο είναι κατάλληλο για τη θερμοκρασία.

Κίνδυνος από νερό και υγρασία!

• Μην εκθέτετε τη μονάδα στη βροχή.
• Μην χρησιμοποιείτε τη συσκευή σε υγρό ή βρεγμένο περιβάλλον.

Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω όπως επίσης και από άτομα με μειωμένες σωματικές, αισθησιακές ή διανοητικές ικανότητες ή με ελλιπή πείρα και γνώση, εφόσον είναι υπό επίβλεψη ή εφόσον εξοικειώθηκαν σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους ενδεχόμενους επακόλουθους κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Καθαρισμός και συντήρηση χρήστη δεν επιτρέπεται να εκτελούνται από παιδιά που δεν είναι υπό επίβλεψη.

– Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
– Χρησιμοποιείτε μόνο γνήσιες ράβδους STEINEL.
– Χρησιμοποιείτε τη συσκευή μόνο σε ξηρούς χώρους.
– Οι επιδιορθώσεις επιτρέπονται μόνο από αρμόδιους τεχνικούς.
- Μην αφήνετε τη συσκευή χωρίς επίβλεψη.

2.1 Οδηγίες ασφαλείας για το φορτιστή

Κίνδυνος λόγω ακατάλληλης χρήσης του φορτιστή!

• Διατηρείτε το φορτιστή καθαρό.
• Фулáσσετε το φορτιστή μόνο σε θερμοκρασία από 0 °C έως +35 °C.
• Φορτίζετε τις μπαταρίες μόνο με τον παρεχόμενο φορτιστή.
• Φορτίζετε μόνο τις παρεχόμενες μπαταρίες ή τις εγκεκριμένες μπαταρίες που περιγράφονται στο κεφάλαιο «Τεχνικά στοιχεία». Υπάρχει κίνδυνος πυρκαγιάς και έκρηξης.
  →«8. Τεχνικά δεδομένα» στη σελίδα 184

2.2 Οδηγίες ασφαλείας για την μπαταρία

Κίνδυνος λόγω ακατάλληλης χρήσης της μπαταρίας!

• Μην ανοίγετε τη μονάδα ή την μπαταρία. Υφίσταται ο κίνδυνος βραχυκυκλώματος. Δεν επιτρέπεται η αφαίρεση του συσσωρευτή. Σε περίπτωση προβλημάτων απευθυνθείτε στον έμπορο αγοράς.
• Εάν η μπαταρία χρησιμοποιηθεί με ακατάλληλο τρόπο ή υποστεί ζημιά, ενδέχεται να διαφύγουν ατμοί. Φροντίζετε ώστε να υπάρχει φρέσκος αέρα και σε περίπτωση ενοχλήσεων απευθυνθείτε σε ιατρό. Οι ατμοί μπορεί να ερεθίσουν τις αναπνευστικές οδούς.
• Όταν δεν χρησιμοποιείτε τη συσκευή για μεγάλο χρονικό διάστημα, τοποθετήστε τη μονάδα μακριά με τη μπαταρία φορτισμένη. Αυτό αυξάνει τη διάρκεια ζωής του συσσωρευτή ιόντων λιθίου.
• Προστατέψτε την μπαταρία από το νερό και την υγρασία.
• Αποθηκεύστε την μπαταρία σε θερμοκρασία περιβάλλοντος από -20 °C έως +50 °C.
• Προστατεύστε την μπαταρία από το άμεσο ηλιακό φως (π.χ. στο αυτοκίνητο).

– Η μπαταρία ιόντων λιθίου μπορεί να επαναφορτιστεί ανά πάσα στιγμή χωρίς να μειωθεί η διάρκεια ζωής της. Η διακοπή της διαδικασίας φόρτισης δεν θα βλάψει την μπαταρία.

- Εάν ο χρόνος λειτουργίας της πλήρως φορτισμένης μπαταρίας μειωθεί σημαντικά, αντικαταστήστε την μπαταρία.

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς

- Πιστόλι θερμής κόλλας για χρήση με τις αυθεντικές ράβδους κόλλας STEINEL. Η χρήση επιτρέπεται μόνο σε ξηρούς και καλά αεριζόμενους εσωτερικούς χώρους.

Αρχή λειτουργίας

– Ασύρματο πιστόλι θερμής κόλλας με μπαταρία ιόντων λιθίου 18 V.

Τομείς εφαρμογής

• Κόλλα γενικής χρήσης για επισκευή, συναρμολόγηση, διακόσμηση και χειροτεχνία.
  – Κατάλληλο για: χαρτί, χαρτόνι, φελλό, ξύλο, δέρμα, υφάσματα, πλαστικό, κεραμικά, αφρό, πλακάκια, πολυστυρένιο, φύλλο αλουμινίου.

Περιεχόμενο συσκευασίας

3.1

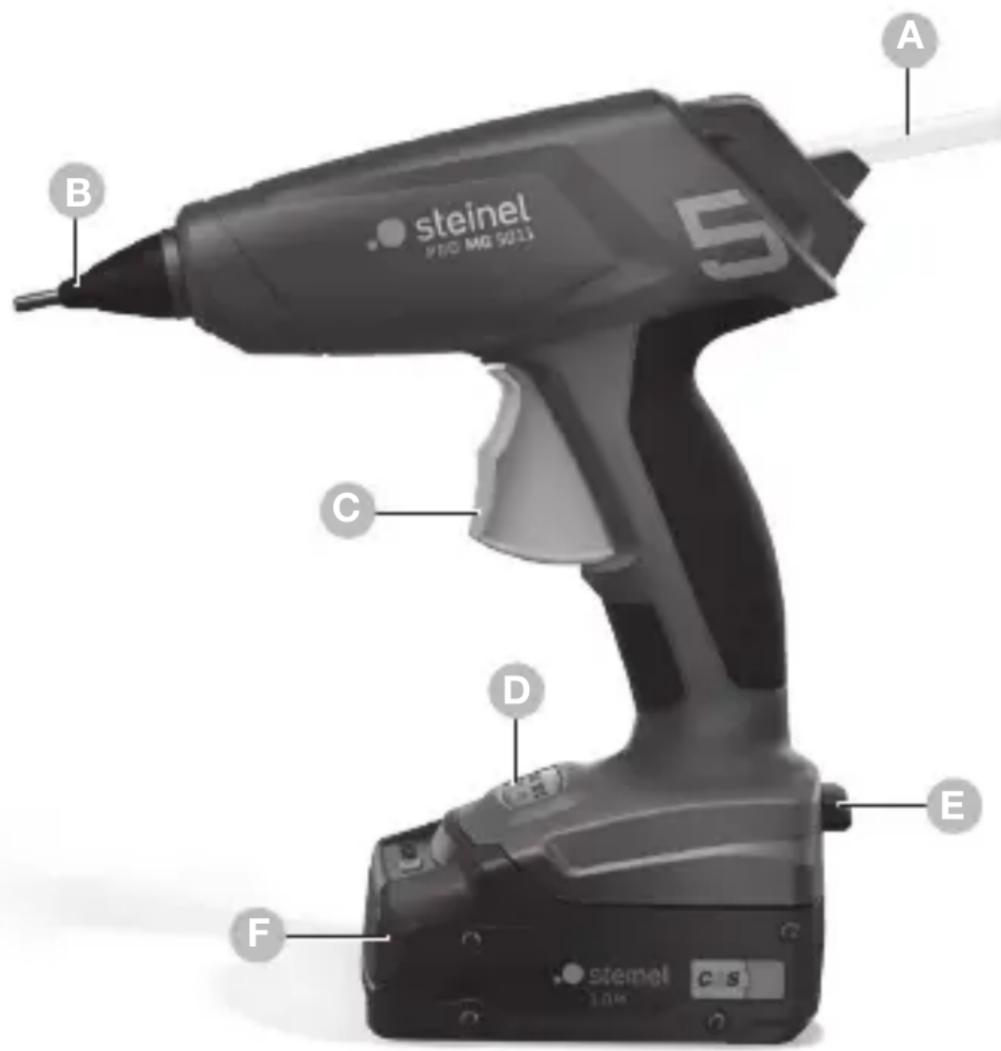

Επισκόπηση προϊόντων

3.2

steinel PRO MAG 5013 A B C D E F

GR

Α Ράβδος κόλλας
Β Ακροφύσιο
C Σκανδάλη τροφοδοσίας
D Κουμπιά ενεργοποίησης / απενεργοποίησης και ρύθμισης θερμοκρασίας
Ε Κουμπί ξεκλειδώματος
F Συσσωρευτής

4. Χρήση

4.1 Επισκόπηση των λειτουργιών

Κουμπιά και οθόνη Πιστόλι θερμής κόλλας

Κουμπί / Οθόνη	Λειτουργία
	ΕΝΤΟΣΠατήστε το πλήκτρο θερμοκρασίας 130 °C ή 200 °C για 1 δευτερόλεπτο για να ενεργοποιήσετε τη συσκευή.
	ΕΚΤΟΣΠατήστε το κουμπί ενεργής θερμοκρασίας για 1 δευτερόλεπτο για να απενεργοποιήσετε τη συσκευή.
	Κουμπί θερμοκρασίας 130 °CΠατήστε το κουμπί 130 °C για 1 δευτερόλεπτο. Η οθόνη αναβοσβήνει μέχρι να επιτευχθούν οι 130 °C και στη συνέχεια αλλάζει σε σταθερή φωτεινή ένδειξη.
	Κουμπί θερμοκρασίας 200 °CΠατήστε το κουμπί 200 °C για 1 δευτερόλεπτο. Η οθόνη αναβοσβήνει μέχρι να επιτευχθούν οι 200 °C και στη συνέχεια αλλάζει σε σταθερή φωτεινή ένδειξη.
	ΜεταγωγήΗ θερμοκρασία μπορεί να αλλάξει εύκολα κατά τη διάρκεια της λειτουργίας πατώντας το αντίστοιχο κουμπί.ΠΡΟΣΟΧ'Η:Κατά την εναλλαγή θερμοκρασιών, είναι σημαντικό να διασφαλίζεται ότι χρησιμοποιείται η σωστή κόλλα με την κατάλληλη ιδιότητα θερμοκρασίας.
	Υπόλοιπη χωρητικότηταΤο κουμπί ενεργής θερμοκρασίας αναβοσβήνει με κόκκινο χρώμα όταν η υπόλοιπη χωρητικότητα είναι κάτω από 30 %.
	Χωρητικότητα ACCU κενή ή σφάλμαΤο κουμπί ανάβει κόκκινο για 3 δευτερόλεπτα και στη συνέχεια σβήνει.

Φορτιστής LED

LED		Λειτουργία
κόκ-κινο	πρά-σινο
		Διαδικασία φόρτισης, η μπαταρία είναι έτοιμη για λειτουργία για περιορισμένο χρονικό διάστημα.
		Η διαδικασία φόρτισης ολοκληρώθηκε, η μπαταρία είναι πλήρως φορτισμένη.
		Η μπαταρία είναι ελαττωματική.

4.2 Φόρτιση και τοποθέτηση της μπα- ταρίας

- Χρησιμοποιήστε μόνο τον παρεχόμενο φορτιστή. Μόνο αυτός ο φορτιστής ταιριάζει με την μπαταρία της μονάδας.

Υπόδειξη:

Η μπαταρία παραδίδεται μερικώς φορτισμένη λόγω των διεθνών κανονισμών μεταφοράς.

• Φορτίστε πλήρως την μπαταρία πριν από την αρχική χρήση (2 – 3 ώρες) για να παρατείνετε τη διάρκεια ζωής της μπαταρίας.
• Σπρώξτε τη φορτισμένη μπαταρία στη θήκη μπαταριών μέχρι να κουμπώσει στη θέση της.
• Πατήστε το κουμπί απελευθέρωσης της μπαταρίας για να αφαιρέσετε την μπαταρία και βγάλτε την μπαταρία. Μην χρησιμοποιείτε βία όταν το κάνετε αυτό.

Η ένδειξη επιπέδου φόρτισης μπαταρίας δείχνει την υπόλοιπη χωρητικότητα μπαταρίας όταν η μονάδα είναι ενεργοποιημένη. Εάν το κουμπί επιλογής θερμοκρασίας αναβοσβήνει κόκκινο μετά τη θέρμανση, η μπαταρία έχει λιγότερο από 30 % της χωρητικότητάς της και πρέπει να φορτιστεί.

4.3 Συγκόλληση

Τα σημεία συγκόλλησης πρέπει να είναι ελεύθερα από λίπη, στεγνά και απολύτως καθαρά. Οι λεκέδες κόλλας στα ρούχα δεν μπορούν να αφαιρεθούν. Η καλύτερη απομάκρυνση σταγόνων κόλλας γίνεται σε ψυχρή κατάσταση.

• Εισάγετε ράβδο κόλλας από πίσω στο θερμαντικό κανάλι.
• Κατά την πρώτη χρήση, είναι απαραίτητο να λειτουργήσετε την τροφοδοσία αρκετές φορές για να γεμίσει ο θάλαμος θέρμανσης με κόλλα. Μπορεί να χρειαστεί να πιέσετε για λίγο την κόλλα.

• Ενεργοποιήστε την τροφοδοσία και εφαρμόστε την κόλλα στη μία πλευρά.

• Πιέστε σταθερά τα προς συγκόλληση υλικά και διορθώστε αν χρειάζεται.

• Το σημείο συγκόλλησης είναι έτοιμο να δεχτεί πίεση ήδη μετά από ελάχιστο χρόνο (περ. 2 λεπτά)! Η σημειακή συγκόλληση συνιστάται για τεμάχια μεγάλης επιφάνειας και μεγάλου μήκους.
• Ο άκαμπτος αφρός (π.χ. πολυστυρένιο) μπορεί επίσης να επεξεργαστεί με τη ρύθμιση θερμοκρασίας 130 °C και τη χρήση κόλλας «χαμηλής τήξης». Είναι σημαντικό να θυμάστε ότι η θερμή κόλλα εφαρμόζεται στο υπόστρωμα και όχι στο πολυστυρένιο.
• Για συγκόλληση υφασμάτων ή παρόμοιων υλικών, συνιστάται η εφαρμογή της θερμής κόλλας σε «ελικοειδείς γραμμές».
• Αφήστε τη συσκευή να κρυώσει μετά τη χρήση.
• Εάν είναι απαραίτητο, εφαρμόστε κόλλα PUR stick ανθεκτική στις καιρικές συνθήκες και την υγρασία με ρύθμιση θερμοκρασίας 130 °C.

Υπόδειξη:

Κατά την αλλαγή από μια κόλλα που έχει υποστεί επεξεργασία στους 130 °C σε μια κόλλα που έχει υποστεί επεξεργασία στους 200 °C, η κόλλα μπορεί να ρέει από το ακροφύσιο πολύ πιο ρευστά για σύντομο χρονικό διάστημα.

5. Συντήρηση και Φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση.

Η μονάδα συμμορφώνεται με τους σχετικούς κανονισμούς ασφαλείας. Οι επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο ηλεκτρολόγο, διαφορετικά υπάρχει κίνδυνος ατυχήματος.

Συντήρηση από τον χρήστη. Απαιτήσεις για τους χρήστες: – Γνώση αυτών των οδηγιών.

Ειδικές απαιτήσεις ισχύουν για τους ακόλουθους χρήστες:

• Παιδιά ηλικίας 8 ετών και άνω.
  – Άτομα με μειωμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες.
• Άνθρωποι με έλλειψη εμπειρίας και γνώσεων.

Αυτοί οι χρήστες επιτρέπεται να αναλάβουν δράση μόνο κατά τη διάρκεια της συντήρησης. Ειδικές απαιτήσεις:

• Οι χρήστες εποπτεύονται.
• Οι χρήστες έχουν λάβει οδηγίες για την ασφαλή χρήση της συσκευής.
• Οι χρήστες κατανοούν τους κινδύνους κατά το χειρισμό της συσκευής.
  – Παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

- Καθαρίστε τη συσκευή σε στεγνή κατάσταση.

Κίνδυνος υλικών ζημιών!

Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στη συσκευή.

- Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό.

6. Απόσυρση

Οι ηλεκτρικές συσκευές, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα, στη φωτιά ή στο νερό!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φίλική προς το περιβάλλον. Σύμφωνα με την Οδηγία RL 2006/66/ΕΚ, οι ελαττωματικοί ή χρησιμοποιημένοι συσσωρευτές πρέπει να ανακυκλώνονται. Οι άχρηστες πλέον μπαταρίες μπορούν να επιστρέφονται στο κατάστημα αγοράς ή σε σημείο συλλογής βλαβερών υλών.

7. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Γερμανία

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5 έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών.

Προβολή αξιώσεων:

Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν

όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη.

Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantie

Εάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ

& ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ /

2103212021 / 2103218558 /

Φαξ: 2103218630.

1 ΕΤΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗ ΕΓΓΥΗΣΗ

1. Τεχνικά δεδομένα

Διαστάσεις(Υ × Π × Β)	217 x 81 x 206 mm
Τάση δικτύου 110 – 240 V, 50/60 Hz (φορτιστής)
Τάση μπαταρίας Μπαταρία ιόντων λιθίου 18 V
Χρόνος προθέρ-μανσης	κάτω από 2 λεπτά
Θερμοκρασία τήξης	2 ρυθμίσεις θερμοκρασίας:130 / 200 °C
Μέγιστη απόδοση κόλλας	20 g/min.
Ράβδος κόλλας ∅ 11 mm, μήκος 150 – 300 mm
Χρόνος λειτουργίας ανά φόρτιση μπαταρίας	έως 100 λεπτά συνεχούς λει-τουργίας
Βάρος σύμφωνα με τη διαδικασία ΕΡΤΑ 01:2014	0,355 kg (χωρίς μπαταρία)
Θερμοκρασία περιβάλλοντος	Κατά τη φόρτιση:0 °C έως +35 °CΣε λειτουργία και αποθήκευση:+5 °C έως +40 °CAποθήκευση μπαταριών:-20 °C έως +35 °C
Εγκεκριμένες μπαταρίες	Metabo CAS 18 V, 2.0AH W-B
Συνιστώμενες ράβδοι κόλλας	Γνήσιο STEINEL (∅ 11 mm)- Κρυστάλλινες ράβδοι,αρ. είδους 006594, 006624- Στικ Ultrapower,αρ. είδους 006730, 006747- Χρωματικά στικ,αρ. είδους 006969- Στικ ξύλου, αρ.είδους 006778- Stick Maúpa,αρ. είδους 006792- Glitter sticks,αρ. είδους 064891
Συνιστώμενες κόλλες Professional	Γνήσιο STEINEL (∅ 11 mm)- Ακρυλικές ράβδοι, 200 °C,αρ. είδους 052416- Flex-Sticks, 190 °C,αρ. είδους 052423- Fast sticks, 190 °C,αρ. είδους 052430- Low Melt-Sticks,130 °C,αρ. είδους 052409- PUR sticks, 130 °C
