BRUKSANVISNING MobileGlue 5011 STEINEL

– Batteridriven limpistol med 18 V litium-jon batteri.

- Batteridrevet varmlimpistol med 18 V lithium-ion-batteri.

Anvendelsesområde

- Personer med nedsatte fysiske, sensoriske eller mentale evner.

Fare pga. elektrisk strøm!

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

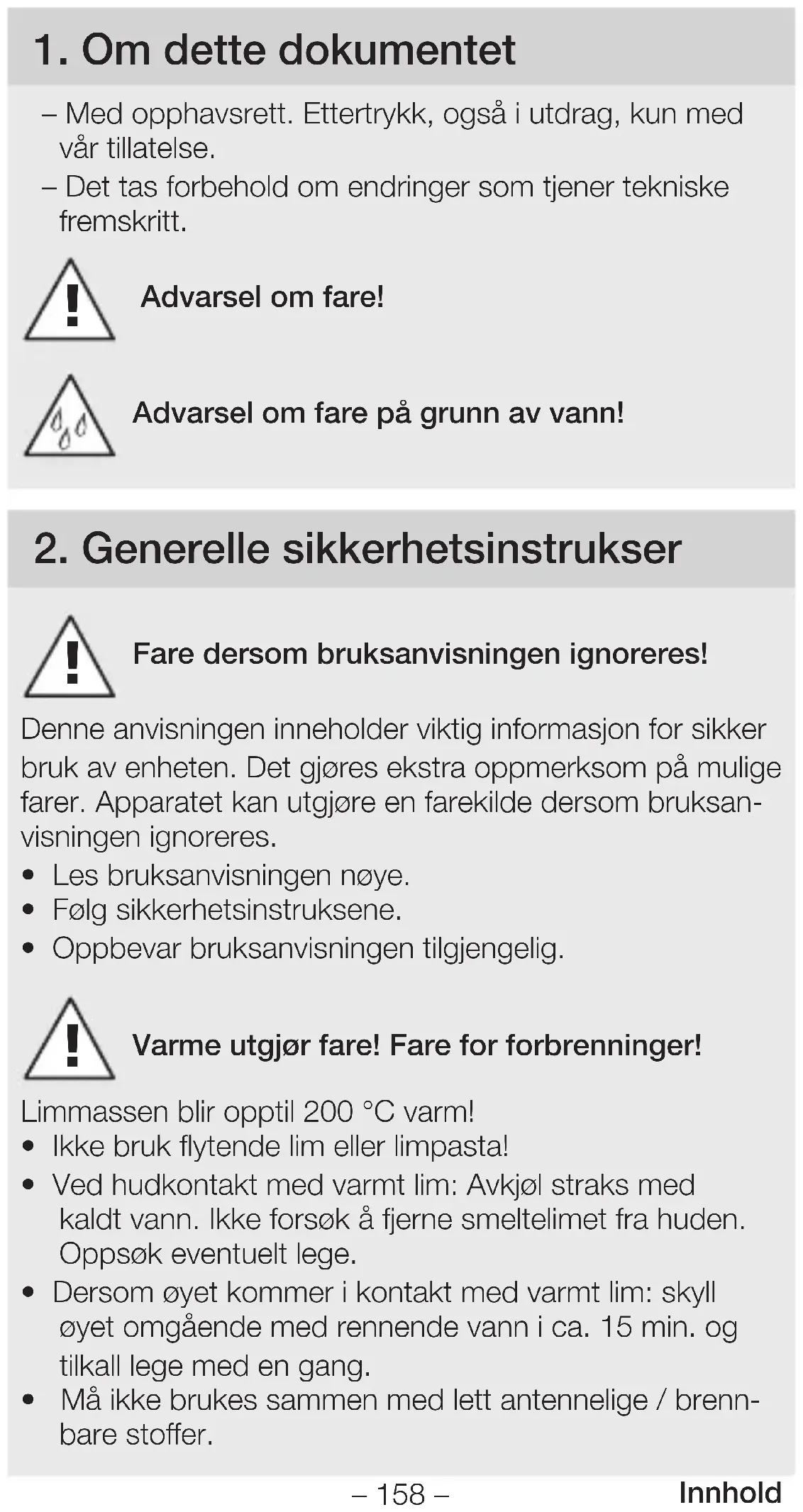

1. Om dette dokumentet 158
2. Generelle sikkerhetsinstrukser 158
3. Beskrivelse av enheten 161
4. Bruk 163
5. Vedlikehold og stell 166
6. Avfallsbehandling 167
7. Produsentgaranti 168
8. Tekniske spesifikasjoner 169

• Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse.
• Det tas forbehold om endringer som tjener tekniske fremskritt.

Advarsel om fare!

Advarsel om fare på grunn av vann!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisningen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av enheten. Det gjøres ekstra oppmerksom på mulige farer. Apparatet kan utgjøre en farekilde dersom bruksan-visningen ignoreres.

• Les bruksanvisningen nøye.
  • Følg sikkerhetsinstruksene.
• Oppbevar bruksanvisningen tilgjengelig.

Varme utgjør fare! Fare for forbrenninger!

Limmassen blir opptil 200 °C varm!

• Ikke bruk flytende lim eller limpasta!
• Ved hudkontakt med varmt lim: Avkjøl straks med kaldt vann. Ikke forsøk å fjerne smeltelimet fra huden. Oppsøk eventuelt lege.

- Dersom øyet kommer i kontakt med varmt lim: skyll øyet omgående med rennende vann i ca. 15 min. og tilkall lege med en gang.

- Må ikke brukes sammen med lett antennelige / brennbare stoffer.

• Skal ikke brukes på lett brennbare underlag eller i brennbare omgivelser (som f.eks. papir, tekstiler osv.).
• Kontroller om varmeømfintlige materialer egner seg til liming.
• Ikke trekk limstaven ut av pistolen. Varmt lim som drypper ut inne i apparatet kan føre til skader.
• Bearbeid kun egnede limstaver med tilsiktet temperatur.
• Når du endrer bearbeidingstemperaturen, må du passe på at den påfølgende limstaven egner seg for denne temperaturen.

Vann og fuktighet utgjør fare!

• Apparatet må ikke utsettes for regn.
• Ikke bruk apparatet når det er fuktig eller i fuktige el. våte omgivelser.

Dette apparatet kan brukes av barn fra og med 8 år, personer med reduserte fysiske, sensoriske eller mentale evner eller personer med manglende erfaring og kunnskap. Forutsetningen er at de er under tilsyn eller har fått opplæring i sikker bruk av apparatet og har forstått farene ved bruk av apparatet.

Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

– Bruk kun originale reservedeler.
– Bruk kun originale STEINEL-limstaver.
- Apparatet skal kun brukes i tørre rom.
– Reparasjoner skal kun utføres av fagbedrifter.
– Ikke la apparatet ligge uten tilsyn.

2.1 Sikkerhetsmerknader om laderen

Feil bruk av laderen utgjør fare!

• Hold laderen ren.
• Oppbevar laderen kun i temperaturområdet 0 °C til +35 °C.
• Batteriene skal kun lades opp med den vedlagte laderen.
• Lad kun opp de vedlagte batteriene eller batteriene som er beskrevet i kapittel «Tekniske spesifikasjoner». Fare for brann og eksplosjon.
  →«8. Tekniske spesifikasjoner» på side 169

2.2 Sikkerhetsmerknader om batteriet

Feil bruk av batteriet utgjør fare!

• Ikke åpne apparatet eller batteriet. Fare for kortslutning. Batteriet må ikke tas ut. Henvend deg til salgsstedet dersom det skulle oppstå problemer.
• Dersom batteriet brukes på feil måte eller skades, kan det sive ut damp. Oppsøk lege ved ubehag og sørg for tilførsel av frisk luft. Dampene kan irritere luftveiene.
• Skal apparatet ikke brukes over lengre tid, bør det legges bort med oppladet batteri. Dette forlenger litium-ionebatteriets levetid.
• Beskytt batteriet mot vann og fuktighet.
• Oppbevar batteriet ved omgivelsestemperaturer på -20 °C til +50 °C.
• Beskytt batteriet mot direkte sollys (f.eks. i bil).
• Litium-ionebatteriet kan lades opp til enhver tid uten at dette forkorter levetiden. Batteriet tar ikke skade dersom ladingen avbrytes.
• Hvis brukstiden til det fulladede batteriet er svært kort, må du skifte ut batteriet.

3. Beskrivelse av enheten

Forskriftsmessig bruk

- Limpistol til bruk med originale STEINEL-limstaver. Skal kun brukes i tørre, godt ventilerte rom innendørs.

Funksjon

- Batteridrevet limpistol med 18 V litium-ionebatteri.

Bruksområde

– Universallim til reparasjoner, montering, dekorering og hobbyarbeid.

– Egner seg til: papir, papp, kork, tre, lær, tekstil, plast, keramikk, skumstoff, fliser, isopor, folie.

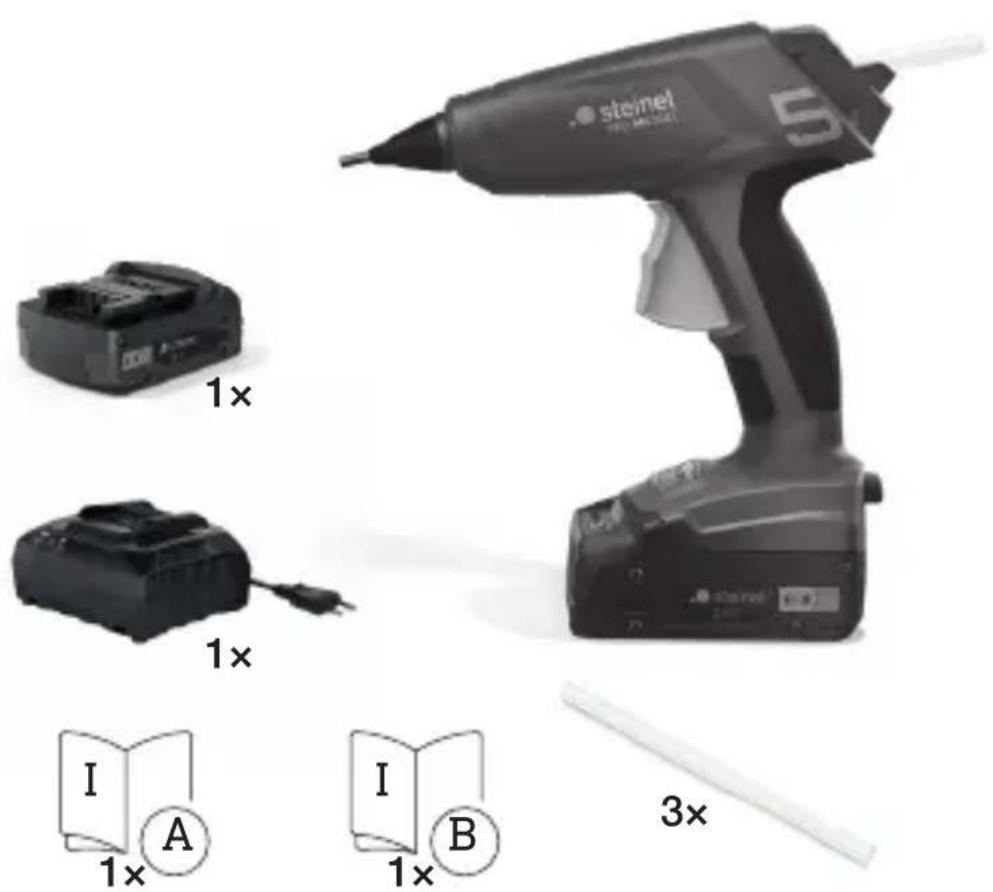

Leveringsomfang

NO

3.1

A Limstav
B dyse
C Fremtrekk-avtrekk
D Av / på-knapp og temperaturinnstilling
E Frigjøringsknapp
F Batteri

4. Bruk

4.1 Oversikt over funksjoner

Knapper og visning på limpistolen

Knapp /visning	Funksjon
	PÅTrykk på temperaturknapp 130 °Celler 200 °C i 1 sekund for å slå påapparatet.
	AVTrykk på den aktive temperaturknappen i 1 sekund for å slå av apparatet.
	Temperaturknapp 130 °CTrykk på knappen 130 °C i 1 sekund.Displayyet blinker inntil 130 °C er nåddog går så over til permanent lys.
	Temperaturknapp 200 °CTrykk på knappen 200 °C i 1 sekund.Displayyet blinker inntil 200 °C er nåddog går så over til permanent lys.
	OmkoblingUnder drift er det ingen sak å kobleom temperaturen ved å trykke påønsket knapp.OBS!Når du endrer temperaturen, er detviktig at du sjekker at du setter innriktig limstav med passende tempera-turegenskap.
	RestkapasitetAktiv temperaturknapp blinker rødtnår restkapasiteten er under 30 %.
	BATTERI kapasitet tom eller feilKnappen lyser rødt i 3 sekunder og slukkes deretter.

LED lader

LEDrødt grønn		Funksjon
		Lading batteriApparatet er driftsklart for en begrenset tid.
[6XT0]		Lading avsluttet,batteriet er fulladet.
[SWHA]		Batteri defekt.

4.2 Lade og sette inn batteri

- Bruk kun den vedlagte laderen. Kun denne laderen er tilpasset batteriene i apparatet.

NB:

På grunn av internasjonale transportforskrifter leveres batteriet delvis oppladet.

• Lad batteriet helt opp (2 – 3 timer) før første gangs bruk for å forlenge batterienes levetid.
• Legg det oppladede batteriet i batteriholderen til det smetter på plass.
• Trykk på batteri-frigjøringsknappen for å ta ut batteriet og trekk ut batteriet. Ikke bruk kraft når du gjør dette.

Batteri-ladenivåvisningen signaliserer resterende batterika-pasitet når apparatet er slått på. Blinker temperaturvalg-knappen rødt etter oppvarming, har batteriet mindre enn 30 % igjen av kapasiteten og bør lades opp.

4.3 Lime

Flatene som skal limes sammen må være fettfrie, tørre og helt rene. Limflekker på klærne kan ikke fjernes. Limdråper fjernes enklest når de er blitt kalde.

• Stikk limstaven inn i oppvarmingskanalen.
• Ved første igangsetting må du trykke på fremtrekket flere ganger for å fylle oppvarmingsrommet med lim. Det kan ev. være nødvendig å trykke inn limstaven litt.
• Trykk på fremtrekket og påfør lim på den ene siden.
• Press delene som skal limes, hardt sammen og korriger om nødvendig.
• Limforbindelsen kan belastes alt etter kort tid (ca. 2 minutter). Til lange deler med store flater anbefales punktliming.

• Hardskum (f.eks. isopor) kan bearbeides med temperaturinnstilling 130 °C og bruk av «Low Melt»-limstaver. Vær oppmerksom på at det varme limet skal påføres underlaget og ikke isoporen.

• Til liming av tekstiler og lignende materialer anbefales det å påføre limet i «slangelinjer».

• La apparatet avkjøles etter bruk.
• Om nødvendig bearbeides værbestandige og fuktighetsbestandige PUR-limstaver med temperaturinnstilling 130 °C.

NB:

5. Vedlikehold og stell

Enheten er vedlikeholdsfri.

Apparatet oppfyller kravene i de relevante sikkerhetsbestemmelsene. Reparasjoner skal kun utføres av elektriker, ellers er det fare for uhell.

Vedlikehold utført av bruker. Krav til brukerne:

- Må kjenne til denne bruksanvisningen.

For følgende brukere gjelder det spesielle krav:

• Kinder fra 8 år og mer.
• Personer med reduserte fysiske, sensoriske eller mentale evner.
• Personer med mangel på erfaring og kunnskap.

Disse brukerne skal kun drive med vedlikehold. Spesielle krav:

• Brukerne er under tilsyn.
• Brukerne har fått opplæring i sikker bruk av apparatet.
• Brukerne forstår farene som utgår fra apparatet.
  – Barn skal ikke leke med apparatet.

Elektrisk strøm kan utgjøre fare!

Kommer strømførende deler i kontakt med vann, kan dette føre til elektrisk sjokk, forbrenninger eller død.

- Enheten skal kun rengjøres när den er tørr.

Fare for materielle skader!

Bruk av feil rengjøringsmiddel kan skade enheten.

- Rengjør enheten med en lett fuktig klut uten rengjø-ringsmiddel.

6. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

I henhold til direktiv RL 2006/66/EF skal defekte eller brukte batterier resirkuleres. Batterier som ikke lenger kan brukes, kan leveres til forhandleren eller på et spesialmot-tak.

7. Produsentgaranti

Produsentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Som kjøper har du eventuelt lovfestede mangel- eller garantirettigheter overfor selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruksjonsfeil. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.

Garantikrav:

Dersom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvittering som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan AS – Olaf Helsets vei 5, 0694 Oslo, Norge. Vi anbefaler deg derfor å ta godt vare på kjøpskvitteringen til garantiperioden er utløpt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen. Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden vår, www.vilan.no

Ta gjerne kontakt med oss om du har garantikrav eller spørsmål angående produktet ditt. Du når oss på [phone].

8. Tekniske spesifikasjoner

Mål (h x b x d) 217 x 81 x 206 mm
Spenning 110–240 V, 50/60 Hz (lader)
Batterispenning 18 V litium-ionebatteri
Oppvarmingstid under 2 minutter
Smeltetemperatur 2 temperaturtrinn: 130 / 200 °C
Maksimal limeffekt	20 g/min.
Limstav ∅ 11 mm, lengde 150–300 mm
Driftstid pr. batterilading	inntil maks. 100 min permanent drift
Vekt iht. EP-TA-Procedure 01:2014	0,355 kg (uten batteri)
Omgivelses-temperatur	Under lading: 0 °C til +35 °C Under drift og oppbevaring: +5 °C til +40 °C Oppbevaring av batteriet: -20 °C til +35 °C
Godkjente batterier Metabo CAS 18 V, 2,0AH W-B
Anbefalte limstaver	Originale STEINEL (∅ 11 mm) – Kristall-Sticks, art.nr. 006594, 006624 – Ultrapower-Sticks, art.nr. 006730, 006747 – Color-Sticks, art.nr. 006969 – Trestaver, art.nr. 006778

NO

	- Svarte staver, art.nr. 006792- Glitzer-Sticks, art.nr. 064891
Anbefalte limstaver Professional	Originale STEINEL (∅ 11 mm)- Acryl-Sticks, 200 °C, art.nr. 052416- Flex-Sticks, 190 °C, art.nr. 052423- Fast-Sticks, 190 °C, art.nr. 052430- Low Melt-Sticks,130 °C, art.nr. 052409- PUR-Sticks, 130 °C
