GlueMatic 7011 - Lim pistol STEINEL - Gratis bruksanvisning og manual

Produkttype	Varmlimpistol
Merke	STEINEL
Modell	GlueMatic 7011
Temperaturområde	40 °C - 230 °C (justerbar gradvis)
Fabrikkinnstilt temperatur	190 °C
Display	LCD-skjerm med LED
Slaglengdejustering	Ja, for å justere limmengde per utløsning
LOC-funksjon	Ja, låsing av innstillinger
Hvilemodus	Ja, automatisk senking av temperatur etter inaktivitet
Utskiftbar dyse	Ja, flere dyser tilgjengelig som tilbehør
Limtype	Originale STEINEL smeltelimstenger
Strømforsyning	Nettstrøm, strømledning
Anbefalt bruk	Innendørs, tørre og godt ventilerte rom
Produsentgaranti	1 år
Sikkerhetsinstruksjoner	Skal ikke brukes med flytende lim, fare for brannskader, må ikke forlates uten tilsyn
Produksjonsland	Tyskland
Kundeservice	+33/3/20 30 34 00

Ofte stilte spørsmål - GlueMatic 7011 STEINEL

Hvordan slår jeg på og av GlueMatic 7011?

For å slå på, trykk på PÅ/AV-knappen i to sekunder. For å slå av, trykk kort én gang på samme knapp.

Hvordan stiller jeg inn temperaturen på enheten?

Trykk på SET-knappen og hold den inne. Bruk deretter OPP- og NED-knappene for å justere temperaturen gradvis mellom 40°C og 230°C. Slipp SET for å vise gjeldende temperatur.

Hvordan justerer jeg mengden lim per utløsning?

Bruk slaglengdejusteringen på siden. Trekk i limfremføringsavtrekkeren, og flytt glideren mot dysen for å øke mengden, eller motsatt vei for å redusere den.

Hva gjør jeg hvis displayet viser 'Err.'?

'Err.' kan indikere overskridelse av maksimal temperatur eller brudd/kortslutning i føleren. Hvis enheten er varm, la den avkjøles, slå den av og på igjen. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan bytter jeg dysen?

Enheten må være varm, men frakoblet. Bruk varmebeskyttende hansker. Skru av dysen uten å trykke på avtrekkeren. Skru på den nye dysen for hånd og stram den til 4,2 Nm med et verktøy.

Hvilke limstenger skal jeg bruke med GlueMatic 7011?

Bruk kun originale STEINEL smeltelimstenger. Tilgjengelige typer inkluderer universale, akrylat, hurtig, flex, low melt og polyuretan (PUR).

Hvordan aktiverer jeg LOC-funksjonen?

For å unngå utilsiktet endring av innstillinger har GlueMatic 7011 LOC-funksjonen. For å aktivere eller deaktivere den, vennligst kontakt kundeservice på +33/3/20 30 34 00 for instruksjoner.

Hvordan bruker jeg hvilemodus?

Hvilemodus senker temperaturen automatisk etter en justerbar inaktivitetsperiode. Siste knappetrykk bestemmer starten på inaktivitet. I hvilemodus blinker LED eller display blått. Denne funksjonen er deaktivert fra fabrikken; kontakt kundeservice for å konfigurere den.

Hva gjør jeg hvis varmt lim kommer i kontakt med huden?

Skyll umiddelbart det berørte området med kaldt vann. Ikke prøv å fjerne smeltelimet fra huden. Oppsøk lege om nødvendig.

Hvordan rengjør og vedlikeholder jeg limpistolen?

Etter bruk, koble fra enheten og la den avkjøles helt på stativet. Rengjør utsiden med en tørr klut. Avkjølte limdråper fjernes lettere. Fjern aldri limstangen fra enheten.

BRUKSANVISNING GlueMatic 7011 STEINEL

Fremføringsindstilling

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

Gjør deg kjent med denne bruksanvisningen før du bruker apparatet. En lang, sikker og feilfri drift kan kun garanteres dersom apparatet håndteres korrekt. Vi håper du vil ha mye glede av limpistolen din.

Om dette dokumentet

Les dokumentet nøye og oppbevar det sammen med apparatet.

- Med enerett. Ettertrykk, også i utdrag, kun med vår tillatelse.

- Det tas forbehold om endringer som tjener tekniske fremskritt.

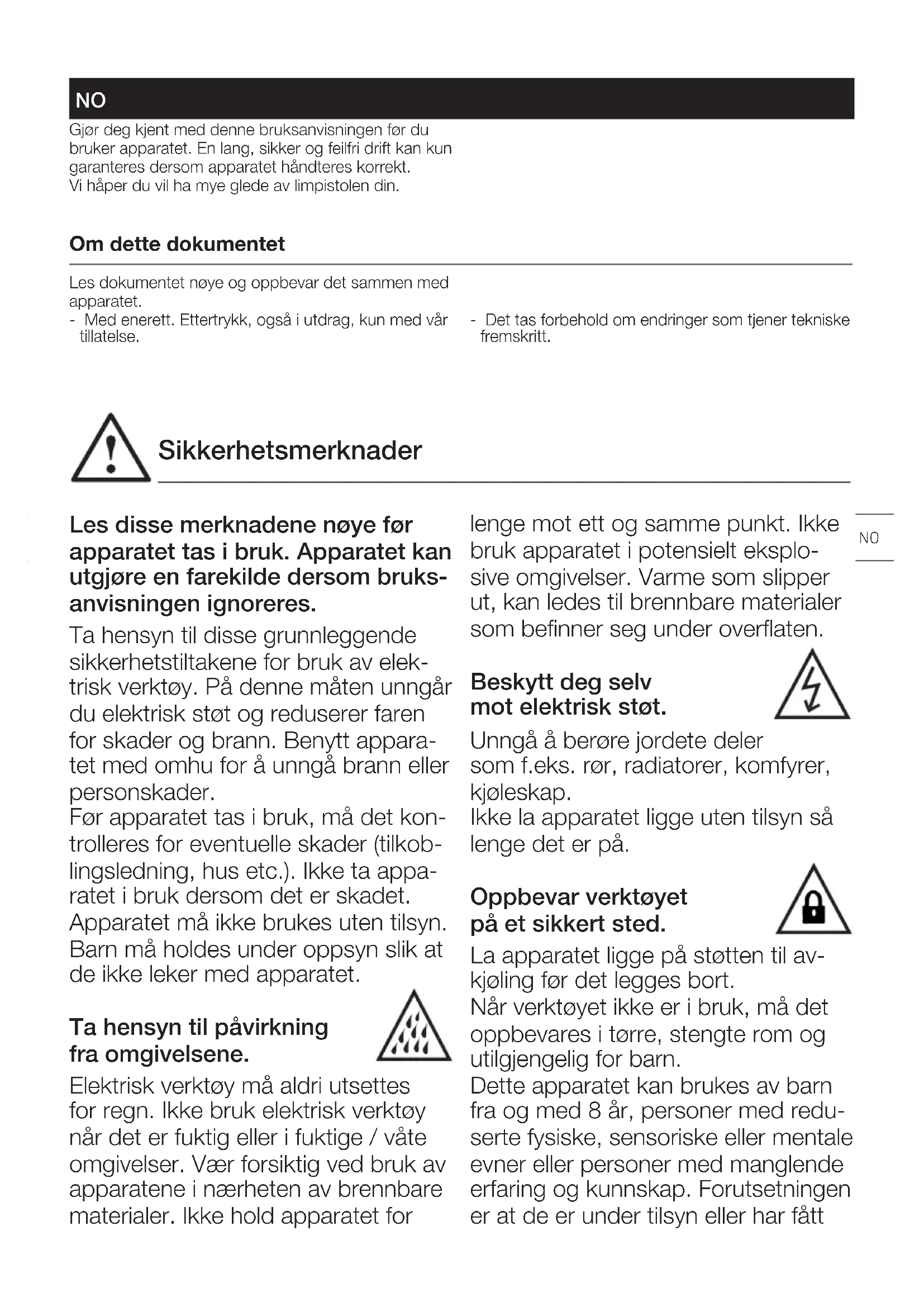

Sikkerhetsmerknader

Les disse merknadene nøye før apparatet tas i bruk. Apparatet kan utgjøre en farekilde dersom bruks-anvisningen ignoreres.

Ta hensyn til disse grunnleggende sikkerhetstiltakene for bruk av elektrisk verktøy. På denne måten unngår du elektrisk støt og reduserer faren for skader og brann. Benytt apparatet med omhu for å unngå brann eller personskader.

Før apparatet tas i bruk, må det kontrolleres for eventuelle skader (tilkoblingsledning, hus etc.). Ikke ta apparatet i bruk dersom det er skadet.

Apparatet må ikke brukes uten tilsyn. Barn må holdes under oppsyn slik at de ikke leker med apparatet.

Ta hensyn til påvirkning fra omgivelsene.

Elektrisk verktøy må aldri utsettes for regn. Ikke bruk elektrisk verktøy når det er fuktig eller i fuktige / våte omgivelser. Vær forsiktig ved bruk av apparatene i nærheten av brennbare materialer. Ikke hold apparatet for

lenge mot ett og samme punkt. Ikke bruk apparatet i potensielt eksplosive omgivelser. Varme som slipper ut, kan ledes til brennbare materialer som befinner seg under overflaten.

Beskytt deg selv mot elektrisk støt.

Unngå å berøre jordete deler som f.eks. rør, radiatorer, komfyrer, kjøleskap.

Oppbevar verktøyet på et sikkert sted.

La apparatet ligge på støtten til avkjøling før det legges bort.

Når verktøyet ikke er i bruk, må det oppbevares i tørre, stengte rom og utilgjengelig for barn.

Dette apparatet kan brukes av barn fra og med 8 år, personer med redu- serte fysiske, sensoriske eller mentale evner eller personer med manglende erfaring og kunnskap. Forutsetningen er at de er under tilsyn eller har fått

opplæring i sikker bruk av apparatet og har forstått farene ved bruk av apparatet.

Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

Verktøyet må ikke overbelastes.

Du arbeider best og sikrest innenfor angitt effektområde. Ikke bær verk-tøyet i ledningen, og ikke dra i led-ningen når du skal ta støpselet ut av stikkontakten. Beskytt ledningen mot varme, olje og skarpe kanter.

Vær oppmerksom på giftig gass og antennelsesfare.

Under bearbeiding av plast, maling og lignende materialer kan det oppstå giftige gasser.

Vær oppmerksom på brann- og eksplosjonsfare.

For din egen sikkerhets skyld bør du kun bruke tilbehør og tilleggsapparater som er nevnt i bruksanvisningen eller som anbefales av verktøyproduseten.

Bruk av annet verktøy eller tilbehør enn det som står oppført i bruksanvisningen eller i katalogen, kan medføre fare for personskader.

Reparasjoner skal kun utføres av elektriker.

Dette elektriske verktøyet oppfyller kravene i gjeldende sikkerhetsbestemmelser. Reparasjoner skal kun utføres av elektriker, noe annet vil kunne medføre fare for brukeren. Hvis det oppstår skader på apparatets strømledning, må den skiftes ut av produsenten, produsentens kundeservice eller av personer med tilsvarende kvalifikasjoner. På denne måten unngår du fare.

Oppbevar disse sikkerhets-instruksene sammen med apparatet.

Apparatets elementer

1 Hus
2 Oppheng
3 Trykkjustering
4 Limstav-føring
5 PÅ/AV-knapp
SET-tast (kun GlueMatic 7011)
OPP-tast for temperaturøkning (kun GlueMatic 7011)

NED-tast for temperaturreduksjon (kun GlueMatic 7011)
LCD info-display (kun GlueMatic 7011)
10 Ledning
1Stativ (kan tas av)
12 Fremföringsspak
10 Utskiftbar limdyse
14 Dysehette

Viktig informasjon

• Ikke bruk flytende lim eller limpasta!
• Dysen og det smeltede limet kan varmes opp til over 200 grader celsius! Fare for forbrenninger!
• Fare for forbrenninger! Ved hudkontakt med varmt lim: Avkjøl straks med kaldt vann. Ikke forsøk å fjerne smeltelimet fra huden. Oppsøk eventuelt lege.
• Dersom øyet kommer i kontakt med varmt lim: Avkjøl øyet omgående med rennende vann i ca. 15 minutter og tilkall lege med en gang.
• Flatene som skal limes sammen, må være fettfrie, tørre og helt rene.
• En feilfri funksjon garanteres kun ved bruk av originale STEINEL-limstaver.
• Må ikke brukes sammen med lett antennelige/brennbare stoffer.
• Limflekker på klærne kan ikke fjernes.
• Kontroller om varmeømfintlige materialer egner seg til liming.

• Limdråper fjernes enklest när de er blitt kalde.

• Ikke trekk limstaven ut av pistolen. Varmt lim som drypper ut inne i apparatet kan føre til skader.

• Limstyrken er optimal när det blir forbindelse umiddelbart etter at limet er påført.
• Trekk ut støpselet ved lengre arbeidspauser (mer enn 30 min.).
• Når du skyver inn en ny limstav, bør du vente et øyeblikk, slik at den kalde patronen kan varmes opp. Ikke dytt inn med makt!
• Når dysen har vært skiftet ut, skal den trekkes til for hånd med et verktøy (4,2 Nm), ellers kan det ikke garanteres at dysen er tett.
• Det oppvarmede apparatet skal plasseres på stativet.
  • Det må ikke legges på siden.
• Trekk alltid ut støpselet når du er ferdig med å bruke apparatet. La apparatet avkjøles helt før du rydder det bort.
• I fabrikktilstand kobles apparatet ikke automatisk inn igjen hvis strømtilførselen har vært brutt og strøm så tilføres igjen.

Forskriftsmessig bruk

Limpistol til bruk med originale STEINEL-limstaver.

Skal kun brukes i tørre, godt ventilerte rom innendørs.

Drift / funksjon

Igangsetting

• Stikk støpselet i en stikkontakt.
• Slå på apparatet ved å trykke på PÅ/AV-tasten i to sekunder. Apparatet varmes straks opp til innstilt temperatur.
• Under oppvarmingsfasen blinker LED-en rødt eller displayet lyser blått.
• Lyser LED-en rødt eller displayet grønt, er valgt temperaturområde nådd og limpistolen er klar til bruk.
• Er temperaturområdet for høyt, lyser LED-en eller displayet rødt.
• Stikk smeltelimstaven gjennom åpningen på baksiden av apparatet.
• Slå av apparatet ved å trykke kort på PÅ/AV-tas- ten én gang.

Temperaturinnstilling GlueMatic 7011

• Temperaturen kan stilles helt nøyaktig inn mellom 40 til 230 grader Celsius. På fabrikken stilles temperaturen inn på 190 grader Celsius.
• Trykk på SET-tasten 6. Hold SET-tasten trykket og velg temperatur med OPP- og NED-tastene 7 + 8. Valg temperatur vises på displayet.
• Når du slipper SET-tasten 6, vises aktuell temperatur i oppvarmingskammeret igjen.
• Hold SET-tasten trykket. Trykker du OPP- eller NED-tasten lenger, økes eller reduseres temperaturen automatisk i 1-grads trinn. Trykker du OPP- eller NED-tasten i minst 3 sekunder, økes eller reduseres temperaturen automatisk i 5-graders trinn.
• Ikke still temperaturen høyere inn enn bearbeidingstemperaturen for smeltelimet!

Trykkjustering

• Høyden kan justeres individuelt, slik at du kan stille inn en nøyaktig limmengde pr. trykk eller enkelt kan stille inn fremföringsspaken 12.
• Skyveren for trykkjustering 3 står foran fremføringsspaken 12 for å redusere eller øke limmengden pr. trykk.
• Trekk i fremføringsspaken og juster skyveren for trykkjustering 3 mot dysen helt til du får ønsket limmengde pr. trykk eller du enkelt kan justere fremføringsspaken.
• Still skyveren i motsatt retning for å komme tilbake til utgangsposisjon igjen.

Skifte dyse

Vi tilbyr spesialdyser til spesielle bruksformer. Apparatet må være varmt når dysen skal skiftes ut, men støpselet må være trukket ut. Varm opp GluePRO 300 i maks. 45 sekunder. GlueMatic 7011 skal varmes opp til maks. 100 grader celsius. Slå av apparatet når denne temperaturen er nådd.

1. Bruk varme-vernehansker og holdt apparatet godt fast.
2. Skru av dysen 13.
   Du må aldri trykke på avtrekkeren når du gjør dette!
3. Skru den nye dysen på for hånd.

Flere funksjoner GlueMatic 7011

Flere funksjoner GlueMatic 7011

LOC-funksjon

GlueMatic 7011 har en Lockable Override Control-funksjon (LOC) som forhindrer at valgt innstilling justeres utilsiktet. Ta kontakt med vår service på 05245-448 188 dersom du ønsker å vite hvordan LOC-funksjonen stilles inn.

Hvilemodus

Etter en tid du selv kan stille inn, senker hvilemodusen oppvarmingstemperaturen automatisk ned til en innstillbar temperatur. Det avgjørende er når det sist ble trykket på tasten. Hviletilstanden vises ved at LED-en eller displayet blinker blått. Denne funksjonen er deaktivert når apparatet forlater fabrikken. Ta kontakt med vår service på 05245-448 188 dersom du ønsker å vite hvordan hvilefunksjonen stilles inn.

Forklaringer til tekniske spesifikasjoner på side 3

L×B×HMål P_maks Maksimal effekt i watt
U Merkespenning i volt P		^** Elektrisk effektopptak i watt
T	Temperatur i °Celsius	t190	Oppvarmingstid i minutter
m/t*	Transportmengde pr. time i kg	m	Vekt uten nettledning i gram
* avhengig av temperatur og limviskositet		** ved 30 s liming / 60 s pause

Tilbehør

Din forhandler tilbyr ekstrautstyr:

Dyser

1. Lang dyse 3 mm art.-nr. 052737
2. Lang dyse, fin, 1,5 mm art.-nr. 052928
3. Lang dyse, stor, 4,5 mm art.-nr. 052935

Limstaver

1. Universal limstaver 300 mm 600 g art.-nr. 050092
2. Acrylate limstaver 300 mm 600 g art.-nr. 052416
3. Fast limstaver 300 mm 600 g art.-nr. 052430
4. Flex limstaver 300 mm 600 g art.-nr. 052423
5. Low melt limstaver 300 mm 600 g art.-nr. 052409
6. MR Polyurethan (PUR) limstaver 250 mm 200 g art.-nr. 087388

NB:

Se faktaarket med tips for arbeid med limpistolen. Faktaark og nærmere informasjon finner du på www.steinel-professional.de.

Statusvisninger og feilmeldinger GlueMatic 7011

Visning	Varmeelement	Årsak Tiltak
„--» LOC-funksjonen er aktiv			Slå av LOC-funksjonen.(Se «Flere funksjoner GlueMatic 7011»)
«Err». varm Maks. temperatur er overskredet			La apparatet avkjøles.Slå apparatet av og på igjen.
«Err». kald Sensorkortslutning eller sensorbrudd			Skift ut oppvarmingskammeret.Henvend deg til din servicepartner.

Feilmelding GluePRO 300

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljø-vennlig måte.

Produsentgaranti

Produsentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Som kjøper har du eventuelt lovfestede mangel- eller garantirettigheter overfor selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruk sjonsfeil. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.

Garantikrav:

Dersom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvittering som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan AS – Olaf Helsets vei 5, 0694 Oslo, Norge. Vi anbefaler deg derfor å ta godt vare på kjøpskvitteringen til garantiperioden er utløpt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen. Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden vår, www.vilan.no

Ta gjerne kontakt med oss om du har garantikrav eller spørsmål angående produktet ditt. Du når oss på [phone].

GR
