GlueMatic 7011 - Sıcak tutkal tabancası STEINEL - Ücretsiz kullanım kılavuzu

Ürün Tipi	Sıcak Tutkal Tabancası
Marka	STEINEL
Model	GlueMatic 7011
Sıcaklık Aralığı	40 °C - 230 °C (derece hassasiyetinde ayarlanabilir)
Fabrika Ayarlama Sıcaklığı	190 °C
Ekran	LCD Ekran (LED'li)
Stroğ Ayarlama	Evet, strok başına tutkal miktarını ayarlamak için
LOC Fonksiyonu	Evet, ayarları kilitler
Bekleme Modu	Evet, hareketsizlikten sonra sıcaklığı otomatik düşürür
Değiştirilebilir Uç	Evet, isteğe bağlı olarak çeşitli uçlar mevcuttur
Tutkal Türü	Orijinal STEINEL sıcak eriyik tutkal çubukları
Güç Kaynağı	Şebeke, güç kablosu
Önerilen Kullanım	İç mekan, kuru ve iyi havalandırılmış alanlar
Üretici Garantisi	1 yıl
Güvenlik Talimatları	Akışkan tutkal ile kullanmayın, yanma riski, gözetimsiz bırakmayın
Üretim Ülkesi	Almanya
Satış Sonrası Hizmet	+33/3/20 30 34 00

Sık sorulan sorular - GlueMatic 7011 STEINEL

GlueMatic 7011 nasıl açılıp kapatılır?

Açmak için, AÇMA/KAPAMA düğmesine iki saniye basın. Kapatmak için aynı düğmeye bir kez kısaca basın.

Cihazın sıcaklığı nasıl ayarlanır?

SET (AYAR) düğmesine basılı tutun. Ardından, sıcaklığı 40°C ile 230°C arasında derece hassasiyetinde ayarlamak için YUKARI ve AŞAĞI düğmelerini kullanın. Mevcut sıcaklığı göstermek için SET'i bırakın.

Strok başına verilen tutkal miktarı nasıl ayarlanır?

Yandaki strok ayar sürgüsünü kullanın. Tutkal ilerletme tetiğini çekin, ardından miktarı artırmak için sürgüyü meme yönünde, azaltmak için ters yönde hareket ettirin.

Ekranda 'Err.' görüntülenirse ne yapmalı?

'Err.' görüntülemesi, maksimum sıcaklığın aşıldığını veya sensörün kopuk/kısa devre olduğunu gösterebilir. Cihaz sıcaksa soğumaya bırakın, kapatın ve tekrar açın. Sorun devam ederse satış sonrası servise başvurun.

Uç nasıl değiştirilir?

Cihaz sıcak ancak fişi çekilmiş olmalıdır. Isı koruma eldiveni giyin. Tetiğe basmadan ucu sökün. Yeni ucu elle vidalayın ve bir aletle 4,2 Nm torkla sıkın.

GlueMatic 7011 ile hangi tutkal çubukları kullanılmalıdır?

Sadece orijinal STEINEL sıcak eriyik tutkal çubuklarını kullanın. Mevcut referanslar arasında evrensel, akrilat, hızlı, esnek, düşük erime ve poliüretan (PUR) çubuklar bulunur.

LOC (Kilitlenebilir Geçersiz Kılma) fonksiyonu nasıl etkinleştirilir?

Yanlışlıkla ayar değişikliğini önlemek için GlueMatic 7011, LOC fonksiyonuna sahiptir. Etkinleştirmek veya devre dışı bırakmak için talimatlar için +33/3/20 30 34 00 numaralı telefondan satış sonrası servise başvurun.

Bekleme modu nasıl kullanılır?

Bekleme modu, ayarlanabilir bir hareketsizlik süresinden sonra sıcaklığı otomatik olarak düşürür. Son düğmeye basma, hareketsizliğin başlangıcını belirler. Bekleme modunda LED veya ekran mavi yanıp söner. Bu fonksiyon fabrikada devre dışıdır; yapılandırmak için satış sonrası servise başvurun.

Yanıcı tutkal cilde temas ederse ne yapmalı?

Etkilenen bölgeyi hemen soğuk suyla durulayın. Sıcak eriyik tutkalı deriden çıkarmaya çalışmayın. Gerekirse bir doktora danışın.

Tutkal tabancası nasıl temizlenir ve bakımı yapılır?

Kullanımdan sonra cihazın fişini çekin ve desteğinin üzerinde tamamen soğumaya bırakın. Dışını kuru bir bezle temizleyin. Soğumuş tutkal damlaları daha kolay çıkar. Tutkal çubuğunu asla cihazdan çıkarmayın.

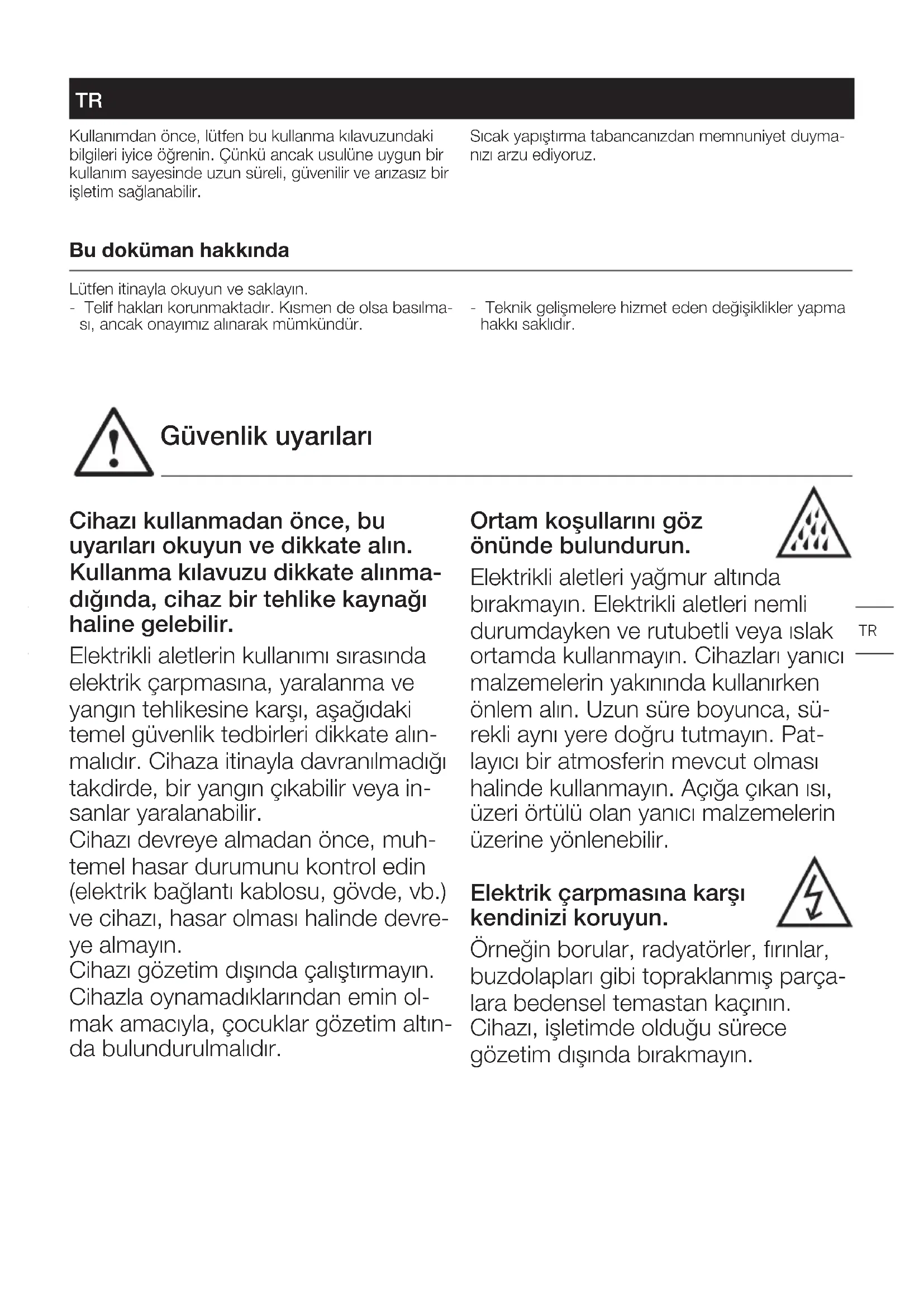

KULLANIM KILAVUZU GlueMatic 7011 STEINEL

Kullanımdan önce, lütfen bu kullanma kılavuzundaki bilgileri iyice öğrenin. Çünkü ancak usulüne uygun bir kullanım sayesinde uzun süreli, güvenilir ve arızasız bir işletim sağlanabilir.

Sıcak yapıştırma tabancanızdan memnuniyet duymanızı arzu ediyoruz.

Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın.

- Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Güvenlik uyarıları

Cihazı kullanmadan önce, bu uyarıları okuyun ve dikkate alın. Kullanma kılavuzu dikkate alınmadığında, cihaz bir tehlike kaynağı haline gelebilir.

Elektrikli aletlerin kullanımı sırasında elektrik çarpmasına, yaralanma ve yangın tehlikesine karşı, aşağıdaki temel güvenlik tedbirleri dikkate alınmalıdır. Cihaza itinayla davranılmadığı takdirde, bir yangın çıkabilir veya insanlar yaralanabilir.

Cihazı devreye almadan önce, muhtemel hasar durumunu kontrol edin (elektrik bağlantı kablosu, gövde, vb.) ve cihazı, hasar olması halinde devreye almayın.

Cihazı gözetim dışında çalıştırmayın. Cihazla oynamadıklarından emin olmak amacıyla, çocuklar gözetim altında bulundurulmalıdır.

Ortam koşullarını göz önünde bulundurun.

Elektrikli aletleri yağmur altında bırakmayın. Elektrikli aletleri nemli durumdayken ve rutubetli veya ıslak ortamda kullanmayın. Cihazları yanıcı malzemelerin yakınında kullanırken önlem alın. Uzun süre boyunca, sürekli aynı yere doğru tutmayın. Patlayıcı bir atmosferin mevcut olması halinde kullanmayın. Açığa çıkan ısı, üzeri örtülü olan yanıcı malzemelerin üzerine yönlenebilir.

Elektrik çarpmasına karşı kendinizi koruyun.

Örneğin borular, radyatörler, fırınlar, buzdolapları gibi topraklanmış parçalara bedensel temastan kaçının. Cihazı, işletimde olduğu sürece gözetim dışında bırakmayın.

Aletlerinizi emniyetli şekilde saklayın.

Cihazı kullandıktan sonra ayaklığının üzerinde bırakın ve kaldırmadan önce soğumasını sağlayın.

Kullanılmayan aletler kuru, kapalı bir odada ve çocuklar tarafından erişile-meyecek şekilde saklanmalıdır.

Bu cihaz, 8 yaş ve üzerindeki çocuklar ile fiziksel, zihinsel ve ruhsal açıdan engelli veya yetersiz deneyim ve bilgi sahibi şahıslar tarafından, ancak gözetim altında bulundukları veya cihazın güvenli kullanımı ve bundan kaynaklanacak tehlikeler hakkında bilgi edindikleri takdirde kullanılabilir.

Çocuklar cihazla oynamamalıdır.

Temizlik ve kullanıcı bakımı, gözetim altında olmayan çocuklar tarafından yapılamaz.

Aletlerinizi aşırı zorlamayın.

Bu cihazlar, belirtilmiş olan performans aralığında en iyi ve güvenli şekilde çalışır. Aleti kablosundan tutarak taşımayın ve fişini prizden çekmek için kablosundan yararlanmayın. Kabloyu yüksek sıcaklık, yağ ve keskin kenarlardan koruyun.

Zehirli gazlara ve tutuşma tehlikesine karşı dikkatli olun.

Sentetik maddeler, boyalar ve benzeri malzemelerle çalışırken, zehirli gazlar ortaya çıkabilir.

Yangın ve tutuşma tehlikesine karşı dikkatli olun.

Kendi güvenliğiniz için sadece, kul- lanma kılavuzunda belirtilen veya aletin üreticisi tarafından önerilen ya da belirtilen aksesuar ve ilave cihazları kullanın.

Kullanma kılavuzunda veya katalogda önerilen yardımcı aletler veya akse-suarlar dışındakilerin kullanılması, bedensel bir yaralanma tehlikesine maruz kalmanıza yol açabilir.

Onarımları sadece uzman elektrikçilere yaptırın.

Bu elektrikli alet, ilgili güvenlik yö- netmeliklerine uygundur. Onarımlar sadece uzman elektrikçiler tarafından yapılmalıdır, aksi halde kullanıcı kazalara maruz kalabilir. Bu cihazın şebe- ke bağlantı kablosunun hasarlanması halinde, tehlikelerin önlenmesi ama- cıyla kablo, üretici veya müşteri hiz- metleri ya da benzeri kalifiye bir şahıs tarafından değiştirilmelidir.

Bu güvenlik uyarılarını, cihazla birlikte saklayın.

Cihaz elemanları

1 Gövde
2Asma yeri
Strok ayarı
4'apışkan çubuk kılavuzu
5ACIK/KAPALI tuşu
6ET düğmesi (sadece GlueMatic 7011)
Sıcaklık artırma için YUKARı düğmesi (sadece GlueMatic 7011)

Sıcaklık azaltma için AŞAĞI düğmesi (sadece GlueMatic 7011)
LCD bilgi ekranı (sadece GlueMatic 7011)
Elektrik kablosu
1Ayaklık (sökülebilir)
1Sürme kolu
Değiştirilebilir yapıştırma memesi
1Meme kepi

Önemli uyarılar

• Sıvı veya koyu kıvamlı yapıştırıcılar kullanmayın!
• Meme ve erimiş yapışkan sıcaklığı 200 dereceyi aşabilir! Yanma tehlikesi!
• Yanma tehlikesi! Sıcak yapışkanın cilde teması halinde: Derhal soğuk suyla soğutun. Erimiş yapıştırıcıyı cildin üzerinden sökmeye çalışmayın. Gerektiğinde bir doktora görünün.
• Sıcak yapışkanın göze teması halinde: Gecikmeden yak. 15 dakika süreyle akan suyun altında soğutun ve derhal bir doktora görünün.
• Yapıştırılacak yüzeyler yağsız, kuru ve kesinlikle temiz olmalıdır.
• Kusursuz bir fonksiyon sadece, orijinal STEINEL yapışkan çubuklarının kullanımıyla sağlanır.
• Kolay tutuşabilen/yanıcı maddelerle bağlantı şekilde kullanmayın.
• Elbise üzerindeki yapışkan lekeleri temizlenemez.
• Sıcaktan etkilenen malzemelerin uygunluğunu kontrol edin.
• Yapışkan damlaları, soğuk haldeyken en iyi şekilde temizlenir.

• Yapışkan çubuğunu cihazdan dışarıya çekmeyin.

• Cihazın içine geçen sıcak yapışkan, hasara yol açabilir.

• Yapıştırma mukavemeti, bağlantı yapışkan sürüldükten hemen sonra yapıldığı takdirde en uygun hale gelir.
• Uzun çalışma molalarında (yak. 30 dakikanın üzerinde) lütfen elektrik fisini çıkartın.
• Yeni yapışkan çubuğunu iterken, soğuk çubuğun ısınabilmesi için lütfen bir süre bekleyin. Hiçbir şekilde zorla bastırmayın!
• Memeyi değiştirdikten sonra, bir aletle el yordamıyla sıkın (4,2 Nm), aksi takdirde memenin yalıtımı garanti edilemez.
• Isitilmiş olan cihaz ayaklığın üzerinde tutulmalıdır.
• Yatık olarak yere bırakılamaz.
• Kullandıktan sonra cihazın fişini prizden çıkarın. Cihazı kaldırmadan önce tamamen soğutun.
• Elektrik beslemesi kesildikten ve tekrar verildikten sonra cihaz, fabrika ayarlarına göre otomatik olarak yeniden çalışmaz.

Amacına uygun kullanım

Orijinal STEINEL yapıştırıcı çubukları kullanımı için sıcak hava tabancası. Sadece kuru, iyi havalandırılan iç mekanlarda kullanılmalıdır.

İşletim / Fonksiyon

Devreye alma

• Elektrik fişini bir prize takın.
• Cihazı, iki saniye süreyle AÇIK/KAPALI düğmesine basarak çalıştırın. Cihaz derhal, ayarlandığı sıcaklığa isınır.
• Isıtma aşamasında, LED kırmızı renkte yanıp söner veya ekran mavi renkte yanar.
• LED kırmızı veya ekran yeşil yanarsa, seçilen sıcaklık aralığına ulaşılmış ve tutkal tabancası çalışmaya hazırldır.
• Sıcaklık aralığı çok yüksekse, LED veya ekran kırmızı renkte yanar.
• Sıcakta eriyen yapışkan çubuğu, cihazın arkasındaki boşluğa geçirin.
• Cihazı, bir defa kısaca AÇIK/KAPALI düğmesine basarak kapatın.

GlueMatic 7011 sıcaklık ayarı

• Tam derecesinde 40 ila 230 derecelik bir sıcaklık ayarı mümkündür. Fabrikada cihaz, 190 derece sıcaklığa göre ayarlanmıştır.
• SET düğmesine 6 basın. Sıcaklığı, SET düğmesi basılı haldeyken YUKARI ve AŞAĞI düğmeleri 7 + 8 yardımıyla seçin. Seçilmiş olan sıcaklık ekranda gösterilir.
• SET düğmesini 6 biraktığınızda tekrar, ısıtma haznesindeki mevcut sıcaklık gösterilir.
• SET düğmesini basılı tutun. İlgili düğmeye uzunca basın, böylece sıcaklık otomatik olarak 1 derecelik adımlar halinde artar veya azalır. İlgili düğmeye en az 3 saniye süreyle basın, böylece sıcaklık 5 derecelik adımlar halinde artar veya azalır.
• Sıcaklığı, sıcakta eriyen yapıştırıcının işlem sıcaklığından daha yükseğe ayarlamayın!

Strok ayarı

• Strok ayarı isteğe göre seçilebilir, böylece strok başına hassas miktarda yapılan ayarlayabilir veya sürme kolunun 12 rahat ayarlanması sağlayabilirsiniz.
• Strok ayarının sürücüsü 3 sürme kolunu 12, strok başına yapışkan miktarını azaltacak veya artıracak biçimde ayarlar.
• Sürme kolunu çekin ve strok ayarının sürücüsünü ③, strok başına istediğiniz yapışkan miktarı çıkana kadar veya sürme kolunun rahat ayarlanmasını sağlayacak şekilde meme doğrultusunda ayarlayın.
• Başlangıç konumuna yeniden dönebilmek için, sürücünün ayarını ters yönde değiştirin.

Meme değiştirme

Özel uygulamalar için özel memeler mevcuttur. Meme değiştirme için cihaz sıcak, ancak elektrik bağlantısı kesilmiş olmalıdır. GluePRO 300'ü bu amaçla azami 45 saniye süreyle ısıtın.

GlueMatic 7011 azami 100 dereceye kadar ısıtilmalıdır.

Bu sıcaklığa eriştiğinizde cihazı kapatın.

1. Cihazı, ısı koruma eldivenleri ile sıkıca tutun.
2. Memeyi 13 çevirerek sökün.

Tetikleyiciyi asla çalıştırmayın!

1. Değiştireceğiniz memeyi elle sıkın.

GlueMatic 7011 diğer fonksiyonları

GlueMatic 7011 diğer fonksiyonları

LOC fonksiyonu

Yapılmış olan ayarların istem dışı değişmesini önlemek için, GlueMatic 7011 bir Lockable Override Control Function (LOC) yardımıyla çalışır. LOC fonksiyonunun nasıl ayarlandığını öğrenmek için, lütfen servis teşkilatımızla irtibata geçin: 0524-5448 188

Uyku modu

Uyku modu, serbestçe ayarlanabilen bir sürenin ardından ıstıcının sıcaklığını ayarlanmış olan bir sıcaklığa otomatik olarak düşürür. Burada belirleyici olan, düğmeye son basıldığı zamandır. Uyku modu, mavi yanıp sönen LED veya mavi yanıp sönen ekran ile tanınabilir. Fabrikada bu fonksiyon devre dışı bırakılmıştır. Uyku modunun nasıl ayarlandığını öğrenmek için, lütfen servis teşkilatımızla irtibata geçin: 0524-5448 188.

Teknik veriler Sayfa 3 hakkında açıklamalar

U×G×YBoyutlar P_maks Azami güç, Watt
U	Anma gerilimi, Volt	P_^**	Nominal güç tüketimi, Watt
T	Sıcaklık, °C	t_190	Isıtma süresi, dakika
m/t*	Çıkış kapasitesi, kg/saat	m	Elektrik kablosu hariç ağırlık, gram
* sıcaklık ve yapışkanlık viskozitesine bağlı olarak		** 30 sn yapıştırma / 60 sn bekleme halinde

Aksesuarlar

Saticınızda, bazı aksesuar parçalar hazır durumda sizi bekliyor:

Memeler

1. Uzun meme 3 mm
   Ür. No. 052737
2. Uzun meme hassas 1,5 mm Ür. No. 052928
3. Uzun meme büyük 4,5 mm Ür. No. 052935

Yapıştırıcı çubuklar

1. Universal yapıştırıcı çubukları 300 mm 600 g Ür. No. 050092
2. Akrilat yapıştırıcı çubukları 300 mm 600 g Ür. No. 052416
3. Hızlı yapıştırıcı çubukları 300 mm 600 g Ür. No. 052430
4. Flex yapıştırıcı çubukları 300 mm 600 g Ür. No. 052423
5. Low Melt yapıştırıcı çubukları 300 mm 600 g Ür. No. 052409
6. MR Polyurethan (PUR) yapıştırıcı çubukları 250 mm 200 g Ür. No. 087388

Not:

Sıcak yapıştırıcının kullanım talimatlarını içeren bilgi formunu dikkate alın. Bilgi formları ve daha fazla bilgi, www.steinel-professional.de adresinden temin edilebilir.

GlueMatic 7011 durum göstergeleri ve hata mesajları

Gösterge Isıtma Nedeni Giderilmesi

„--“	LOC fonksiyonu etkin	LOC fonksiyonunu kapatın.(Bakın „GlueMatic 7011 diğer fonksiyonları“)
„Err“. sıcak Azami sıcaklık aşıldı Cihazı soğutun.		Cihazı kapatın ve tekrar açın.
„Err“. soğuk Sensör kısa devresi veya sensör arızası		Isıtma haznesini değiştirin.Bunun için lütfen servis ortağınıza başvurun.

GluePRO 300 hata mesaji

GluePRO 300'de, LED'in hızlı bir şekilde yanıp sönmesiyle bir hata gösterilir.

Hata 5 dakikadan fazla gösterilirse, lütfen servis ortağınıza başvurun.

Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Üretici garantisi

Üretici garantisi STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Almanya

Alici sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü ürününüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarından faydalanma:

Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz. Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyet-le Acil Servis Hattı [phone] üzerinden ulaşabilirsiniz.
