Produkta veids	Karstās līmes pistole
Zīmols	STEINEL
Modelis	GlueMatic 7011
Temperatūras diapazons	40 °C – 230 °C (regulējams ar precizitāti līdz grādam)
Rūpnīcas iestatītā temperatūra	190 °C
Displejs	LCD ekrāns ar LED
Gājiena regulēšana	Jā, lai pielāgotu līmes daudzumu vienā gājienā
LOC funkcija	Jā, iestatījumu bloķēšana
Atpūtas režīms	Jā, automātiska temperatūras pazemināšana pēc neaktivitātes
Nomaināma sprausla	Jā, vairākas sprauslas pieejamas kā opcija
Līmes veids	Oriģinālie STEINEL karstās kausēšanas līmes kociņi
Barošana	Tīkls, tīkla kabelis
Ieteicamā lietošana	Iekštelpās, sausās un labi vēdināmās telpās
Ražotāja garantija	1 gads
Drošības norādījumi	Nelietot ar šķidru līmi, apdegumu risks, neatstāt bez uzraudzības
Ražošanas valsts	Vācija
Pēcpārdošanas serviss	+33/3/20 30 34 00

Bieži uzdotie jautājumi - GlueMatic 7011 STEINEL

Kā ieslēgt un izslēgt GlueMatic 7011?

Lai ieslēgtu, nospiediet ieslēgšanas/izslēgšanas pogu uz divām sekundēm. Lai izslēgtu, īsi nospiediet vienu reizi to pašu pogu.

Kā regulēt ierīces temperatūru?

Nospiediet un turiet SET (IESTATĪT) pogu. Pēc tam izmantojiet pogas UZ AUGŠU un UZ LEJU, lai precīzi pielāgotu temperatūru no 40°C līdz 230°C. Atlaidiet SET, lai parādītu pašreizējo temperatūru.

Kā pielāgot līmes daudzumu vienā gājienā?

Izmantojiet sānos esošo gājiena regulēšanas slīdni. Pavelciet līmes padeves mēlīti, pēc tam pārvietojiet slīdni sprauslas virzienā, lai palielinātu daudzumu, vai pretējā virzienā, lai samazinātu.

Ko darīt, ja ekrānā parādās 'Err.'?

'Err.' var norādīt uz maksimālās temperatūras pārsniegšanu vai sensora pārrāvumu/īsslēgumu. Ja ierīce ir karsta, ļaujiet tai atdzist, izslēdziet un atkal ieslēdziet. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu.

Kā nomainīt sprauslu?

Ierīcei jābūt karstai, bet atvienotai. Valkājiet termoaizsardzības cimdus. Atskrūvējiet sprauslu, nespiežot mēlīti. Ar roku ieskrūvējiet jauno sprauslu un pievelciet to ar 4,2 Nm, izmantojot instrumentu.

Kādus līmes kociņus izmantot ar GlueMatic 7011?

Izmantojiet tikai oriģinālos STEINEL karstās kausēšanas līmes kociņus. Pieejamie veidi ietver universālos, akrilāta, ātrās, elastīgās, zemas kušanas un poliuretāna (PUR) kociņus.

Kā aktivizēt LOC (Lockable Override Control) funkciju?

Lai novērstu nejaušu regulējumu izmainīšanu, GlueMatic 7011 ir aprīkots ar LOC funkciju. Lai to aktivizētu vai deaktivizētu, lūdzu, sazinieties ar pēcpārdošanas servisu pa tālruni +33/3/20 30 34 00, lai saņemtu norādījumus.

Kā izmantot atpūtas režīmu?

Atpūtas režīms automātiski pazemina temperatūru pēc regulējamas neaktivitātes perioda. Pēdējā pogas nospiešana nosaka neaktivitātes sākumu. Atpūtas režīmā LED vai ekrāns mirgo zilā krāsā. Šī funkcija rūpnīcā ir atspējota; sazinieties ar pēcpārdošanas servisu, lai to konfigurētu.

Ko darīt, ja karstā līme nokļūst uz ādas?

Nekavējoties noskalojiet skarto zonu ar aukstu ūdeni. Nemēģiniet noņemt karstās kausēšanas līmi no ādas. Ja nepieciešams, konsultējieties ar ārstu.

Kā tīrīt un uzturēt līmes pistoli?

Pēc lietošanas atvienojiet ierīci un ļaujiet tai pilnībā atdzist uz tās statīva. Noslaukiet ārpusi ar sausu drānu. Atdzisušie līmes pilieni vieglāk noņemas. Nekad neizņemiet līmes kociņu no ierīces.

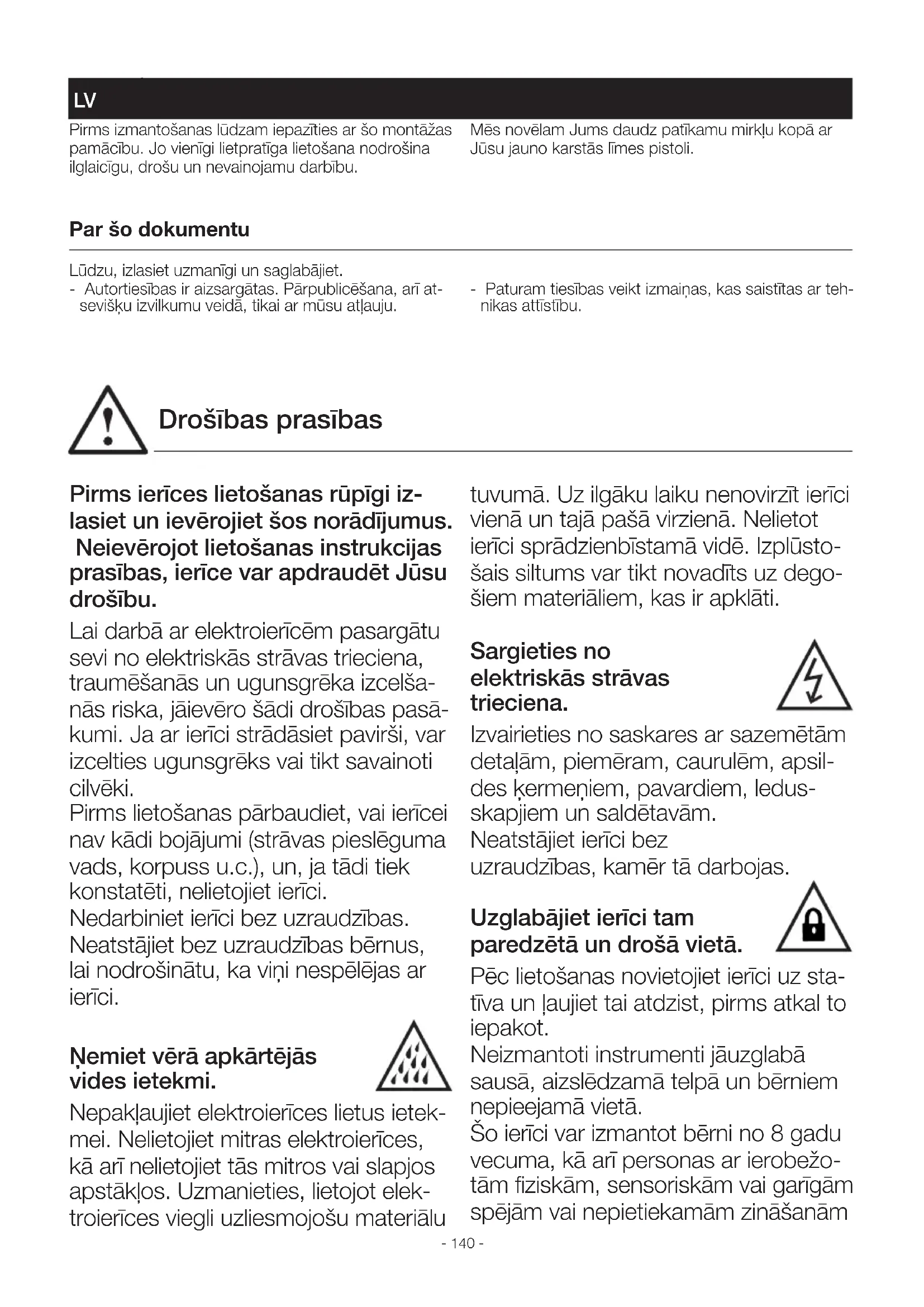

LIETOŠANAS INSTRUKCIJA GlueMatic 7011 STEINEL

Pirms izmantošanas lūdzam iepazīties ar šo montāžas pamācību. Jo vienīgi lietpratīga lietošana nodrošina ilglaicīgu, drošu un nevainojamu darbību.

Mēs novēlam Jums daudz patīkamu mirkļu kopā ar Jūsu jauno karstās līmes pistoli.

Par što dokumentu

Lūdzu, izlasiet uzmanīgi un saglabājiet.

- Autortiesības ir aizsargātas. Pārpublicēšana, arī at-sevišku izvilkumu veidā, tikai ar mūsu atļauju.

- Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.

Drošības prasības

Pirms ierīces lietošanas rūpīgi izlasiet un ievērojiet šos norādījumus. Neievērojot lietošanas instrukcijas prasības, ierīce var apdraudēt Jūsu drošību.

Lai darbā ar elektroierīcēm pasargātu sevi no elektriskās strāvas trieciena, traumēšanās un ugunsgrēka izcelša-nās riska, jāievēro šādi drošības pasā-kumi. Ja ar ierīci strādāsiet pavirši, var izcelties ugunsgrēks vai tikt savainoti cilvēki.

Pirms lietošanas pārbaudiet, vai ierīcei nav kādi bojājumi (strāvas pieslēguma vads, korpuss u.c.), un, ja tādi tiek konstatēti, nelietojiet ierīci.

Nedarbiniet ierīci bez uzraudzības. Neatstājiet bez uzraudzības bērnus, lai nodrošinātu, ka viņi nespēlējas ar ierīci.

Nemiet vērā apkārtējās vides ietekmi.

Nepakļaujiet elektroierīces lietus ietek- mei. Nelietojiet mitras elektroierīces, kā arī nelietojiet tās mitros vai slapjos apstākļos. Uzmanieties, lietojot elek- troierīces viegli uzliesmojošu materiālu

tuvumā. Uz ilgāku laiku nenovirzīt ierīci vienā un tajā pašā virzienā. Nelietot ierīci sprādzienbīstamā vidē. Izplūstošais siltums var tikt novadīts uz degošiem materiāliem, kas ir apklati.

Sargieties no elektriskās strāvas trieciena.

Izvairieties no saskares ar sazemētām detaļām, piemēram, caurulēm, apsil- des ķermeņiem, pavardiem, ledus- skapjiem un saldētavām.

Neatstājiet ierīci bez uzraudzības, kamēr tā darbojas.

Uzglabājiet ierīci tam paredzētā un drošā vietā.

Pēc lietošanas novietojiet ierīci uz sta-tīva un ľaujiet tai atdzist, pirms atkal to iepakot.

Neizmantoti instrumenti jāuzglabā sausā, aizslēdzamā telpā un bērniem nepieejamā vietā.

Šo ierīci var izmantot bērni no 8 gadu vecuma, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai nepietiekamām zināšanām

un pieredzi tad, ja tās tiek uzraudzītas, kā ari tad, ja tās tiek instruētas par ie- rīces lietošanu un saprot no lietošanas izrietošos riskus.

Bērni nedrīkst rotaļāties ar ierīci.

Tīrīšanu un apkopi, kuru veic lietotājs, bērni drīkst veikt tikai tiešā pieaugušo uzraudzībā.

Nepārslogojiet savas ierīces.

Drošak un labāk strādāt ar ierīci ir norādītajās jaudas robežās. Nepār-nēsājiet ierīci, turot to aiz kabeļa, un nevelciet aiz tā, lai atvienotu kontakt-dakšu no rozetes. Sargājiet vadu no karstuma, eļļas un asām malām.

Uzmanieties no indīgām gāzēm un uzliesmošanas riska.

Apstrādājot plastmasas, lakas un līdzīgus materiālus, var izdalīties indīgas gāzes.

levērojiet ugunsdrošības prasības.

Jūsu drošībai izmantojiet tikai detaļas un palīgierīces, kuras minētas lietošanas instrukcijā, vai kuras iesaka ierīces ražotājs.

Lietošanas instrukcijā vai katalogā neminētu instrumentu vai piederumu lietošana var radīt risku lietotāja drošībai.

lerīces remontu drīkst veikt tikai profesionāls elektriķis.

Šis elektroinstruments atbilst vienotajām drošības normām un noteikumiem. Remonta darbus drīkst veikt tikai profesionāls elektriķis, pretējā

gadījumā tas var radīt draudus lieto-tāja drošībai. Ja tiek bojāts šīs ierīces elektropieslēguma vads, to nomaina ierīces ražotājs, tā pārstāvis vai klientu apkalpošanas dienests, vai ari cita tikpat kvalificēta persona. Šādi 'Jūs izvairīsieties no apdraudējuma Jūsu drošībai un veselībai.

Rūpīgi uzglabājiet šo ierīces lietošanas instrukciju.

lerīces elementi

1 Korpuss

Uzkāršanas iespēja

Pacelšanas funkcija

Līmes stienīša vadība

Slēdzis IESL./IZSL.

SET slēdzis (tikai GlueMatic 7011)

AUF slēdzis temperatūras palielināšanai (tikai GlueMatic 7011)

8B slēdzis temperatūras samazināšanai (tikai GlueMatic 7011)

9.CD informācijas displejs (tikai GlueMatic 7011)

10-lektrotikla kabelis

15 Statnis (nonemams)

12 Padeves svira

13omaināma līmes sprausla

14 Prauslas kape

Svarīgas norādes

• Neizmantojiet škīdras vai pastas veida līmes!
• Düse und geschmolzener Kleber können über 200 Grad Celsius heiß werden! Risks apdedzinäties!
• Risks apdedzināties. Pēc ādas saskares ar karstu līmi: uzreiz atdzesējiet ar aukstu ūdeni. Nemēgi-niet kūstošo līmi noraut no ādas. Nepieciešamī-bas gadījumā apmeklējiet ārstu.
• Karstai līmei iekļūstot acīs: nekavējoties apm. 15 minūtes dzesējiet zem tekoša ūdens un tūlīt dodieties pie ārsta.
• Līmējamām virsmām jābūt atbrīvotām no taukiem, sausām un pilnīgi tīrām.
• Nevainojamu darbību var nodrošināt tikai, lietojot ar ori'ginālos STEINEL un/vai Henkel līmes stienīšus.
• Neizmantojiet saskarē ar viegli uzliesmojošiem/degošiem materiāliem.
  • Līmes traipus no apgērba nevar iztīrīt.
• Pārbaudiet uz karstumu jūtīgu materiālu piemērotību.

• Līmes pilienus vislabāk notīrīt aukstā stāvoklī.

• Nevelciet līmes stienīti ārā no ierīces. Karsta līme, kas ieplūst ierīcē, var izraisīt bojājumus.

• Līmes vietība ir optimāla, ja savienošana notiek uzreiz pēc līmes uzklāšanas.
• Ilgāk nestrādājot (vairāk kā apm. 30 minūtes), lūdzu, izraujiet kontaktu no rozetes.
• lestumjot jaunu līmes stienīti, lūdzu, brīdi uzgaidiet, lai aukstā patrona paspēj uzsilt. Nekādā gadījumā nestumiet ar spēku!
• Pēc nomainas pievelciet skrūvi ar instrumentu (4,2 Nm), citādi sprauslas blīvums nevar tikt nodrošināts.
• Uzkarsusi ierīce vienmēr jānovieto uz statīva.
  • To nedrikst novietot nekur citur.
• Pēc ierīces izmantošanas izraujiet kontaktdakšu no rozetes. Pirms sapakojiet ierīci uzglabāšanai, laujiet tam pilnībā atdzist.
• lerīce darba stāvoklī automatātiski neieslēdzas, ja tikusi pārtraukta strāvas padeve un pēc tam tā tikusi atkal atjaunota.

Pareiza lietošana

Karstās līmes pistole izmantošanai ar originālajiem STEINEL līmes stienīšiem. Izmantošana drīkst notikt tikai sausās, labi vēdinātās iekštelpās.

levade ekspluatācijā

• lespraudiet kontaktdakšu rozetē.
• Ieslēdziet ierīci, divas sekundes nospiežot IESL./IZSL. slēdzi. lerīce nekavējoties sasilst līdz iestatītajai temperatūrai.
• Uzsilšanas fāzē mirgo sarkana LED, vai arī displejs ir izgaismots zils.
• Ja deg sarkana LED vai displejs ir zaš, ir sasni-egta izvēlētā temperatūras zona un līmes pirtole ir gatava izmantošanai.
• Ja temperatūra ir pārāk augsta, deg LED vai displejs ir sarkans.
• levietojiet küstošas līmes stienīti ierīcē caur atveri tās aizmugurē.
• Izslēdziet ierīci, vienu reizi īsi nospiežot IESL./IZSL. slēdzi.

Temperatūras iestatijums GlueMatic 7011

• Iespējama precīza temperatūras iestatīšana 40-230 °C. Rūpnīca temperatūru ir iestatījusu uz 190 °C.
• Nospiediet SET slēdzi 6. Pie nospiesta SET slēdža ar AUF un AB slēdzi izvēlieties temperatūru 7 + 8. Izvēlētā temperatūra tiks parādīta displejā.
• Ja Jūs atlaidīsiet SET slēdzi 6, Jums tiks parādīta aktuālā sildīšanas kameras temperatūra.
• Turiet nospiestu SET slēdzi. Piespiediet atbilstošo slēdz ilgāk, tadējādi temperatūra automātiski palielinās vai samazinās par 1 grādu. Piespiediet atbilstošo slēdzi vismaz 3 sekundes, tadējādi temperatūra automātiski palielinās vai samazinās par 5 grādiem.

- Temperatūru iestatiet ne ausgtāku kā kūstošās līmes darba temperatūru!

Padošanas funkcija

• Padošanas funkcija ir individuāli izvēlama, tā, ka Jūs varat panākt precīzu līmes daudzuma iestatišanu katrai padeves reizei, vai ari ērtu padeves sviras 12 iestatišanu.
• Slēdzis padeves iestatīšanai 3 pārvieto padeves sviru 12, lai samainātu vai palielinātu līmes daudzumu katrā padošanas reizē.
• Atvelciet padeves sviru un pārvietojiet slēdzi padeves iestatīšanai 3 tiktāl sviras virzienā, līdz katrā padeves reizē tiek padots vēlamais līmes daudzums, vai ari Jūs sasniedzat ērtu padeves sviras iestatījumu.
• Pārvietojiet slēdzi pretējā virzienā, lai atjaunotu sākotnējo pozīciju.

Sprauslu maina

Speciālam lietojumam iegādājamas īpašas sprauslas. Sprauslu nomaiņai ierīcei jābūt siltai, taču atvienotai no tīkla. Uzkarsējiet GluePRO 300 maksimāli 45 sekundes.

GlueMatic 7011 jābūt uzkarsētai uz maksimāli 100 grādiem pēc Celsija.

Izslēdziet ierīci, kad temperatūra ir sasniegta.

1. Turiet ierīci ar drošības cimdiem.
2. Noskrūvējiet sprauslu 13.
   Tajā laikā nekad nedarbiniet mēlīti!

1. Stingri pieskrūvējiet nomaināmo sprauslu.

CCitas GlueMatic 7011 funkcijas

CCitas GlueMatic 7011 funkcijas

LOC funkcija

Lai izvairitos no nejaušām izvēlēto iestatījumu izmai-nām, GlueMatic 7011 aprīkots ar Lockable Override Control Function (LOC). Lai uzzinātu, kā var iestatīt LOC funkciju, sazinieties ar mūsu servisu, zvanot uz 05245-448-188.

Miera režims

Miera režīms automātiski samazina apsildes temperatūru pēc brīvi iestatāma laika uz iestatāmu temperatūru. Turklāt ir svaṅgi, kad pēdējo reizi ir ticis nospiests slēdzis. Miera režīmu var pazīt pēc zili mirgojošas LED diodes vai zili morgojoša displeja. Rūpnīcā šī funkcija ir deaktivēta. Lai uzzinātu, kā var iestatīt miera funkci-ju, sazinieties ar mūsu servisu, zvanot uz

[phone].

Paskaidrojumi par tehniskajiem datiem, 3. lpp.

G × P × A Izmēri P_maks. Maks. jauda vatos
U Nominālais spriegums voltos P		^**	Mērījumu uzņemšana vatos
T	Temperatūra Celsija grādos	t190	Uzsilšanas laiks minūtēs
m/t*	Plūsma stundā kilograms	m	Svars bez tīkla kabeļa gramos
* atkarībā no temperatūras un līmes viskozitātes		** 30 s līmējot / 60 s pauze

Piederumi

Jūsu pārdošanas speciālists var piedāvāt šādus piederumus:

Sprauslas

Lūdzu, pievērsiet uzmanību datu lapai ar norādēm par karstās līmes izmantošanu Datu lapas un cita informācija ir atrodama www.steinel-professional.de.

GlueMatic 7011 statusa rādījumi un klūdu ziņojumi

Rādījums Apsilde Cēlonis Risinājums

„--“	LOC funkcija aktīva	Izslēgt LOC funkciju.(Skat. "Citas GlueMatic 7011 funkcijas")
„Err“. silts Pārsniegta maksimālātemperatūra		Laujiet atdzist.Izslēdziet un ieslēdziet ierīci.
„Err“. auksts Sensora īssavienojumsvai bojāts sensors		Nomainiet sildīšanas kameru.Lai to veiktu, lūdzu, vērsieties pie Jūsu servisa partnera.

Klūdas paziņojums GluePRO 300

GluePRO 300 klūdas parāda ātra LED diodes mirgošana.

Ja klūda tiek rādīta ilgāk par 5 minūtēm, lūdzu, vērsieties pie Jūsu servisa partnera.

Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālas tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vācija

Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garanti-jas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabelų ekspluatācijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību.

Sūdzību iesniegšana:

Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot oriģinālo čeku, kā ari norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakal sūtīšanas riskiem.

Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantie

Ja Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 00371 29460997.
